Конструкция объектива: Устройство объектива

Устройство объектива

© 2015 Vasili-photo.com

Объектив следует считать ключевым узлом оптического прибора под названием фотоаппарат. Всё верно: не матрицу, а именно объектив. Фотография – это изображение, и не что иное, как фотографический объектив формирует это изображение на светочувствительном материале. Матрица лишь преобразует созданное объективом изображение в цифровую форму.

Фотограф не обязан быть экспертом в области прикладной оптики, но наличие некоторого представления о том, как работает объектив вашей фотокамеры, не только не помешает вашему творческому росту, но и поможет сделать фотосъёмку более осознанной и управляемой.

Конструкция объектива

С основной задачей фотографического объектива – собрать свет, идущий от снимаемой сцены, и сфокусировать его на матрице или плёнке фотоаппарата – может справиться обычная двояковыпуклая линза. Однако качество изображения при этом будет весьма посредственным из-за обилия оптических аберраций. Чтобы обеспечить оптимальное качество картинки, в оптическую схему объектива вводятся дополнительные линзы, корректирующие световой поток, исправляющие аберрации и придающие объективу требуемые свойства. Число оптических элементов в современных объективах может в отдельных случаях достигать двух десятков и более. Элементы могут быть объединены в группы и все вместе они должны действовать как единая собирающая оптическая система.

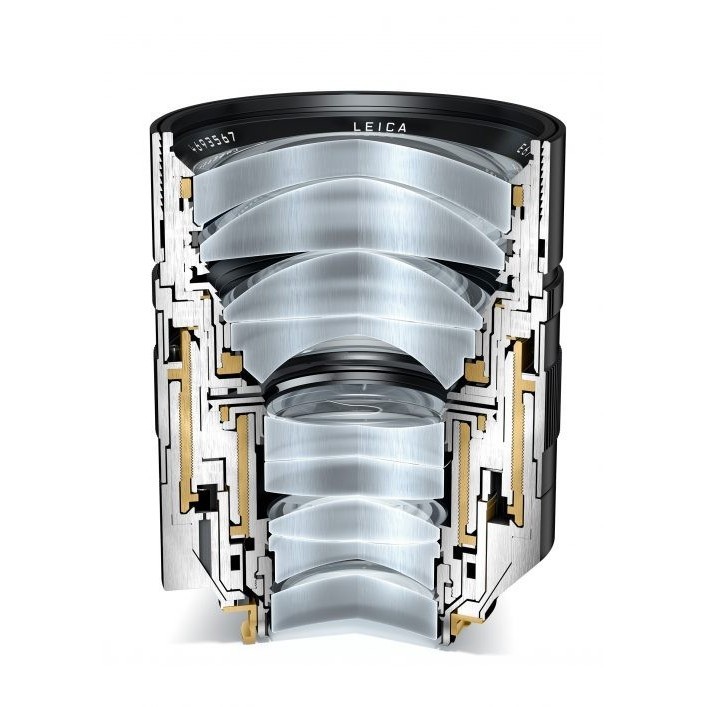

Помимо оптического блока, т.е. системы линз, расположенных в определённой последовательности, конструкция объектива включает в себя также ряд вспомогательных механизмов, обеспечивающих наводку на резкость, управление диафрагмой, изменение фокусного расстояния (в зум-объективах), оптическую стабилизацию и пр.

Оправа, т.е. корпус объектива, соединяет все его компоненты воедино, а также служит для крепления объектива к фотоаппарату.

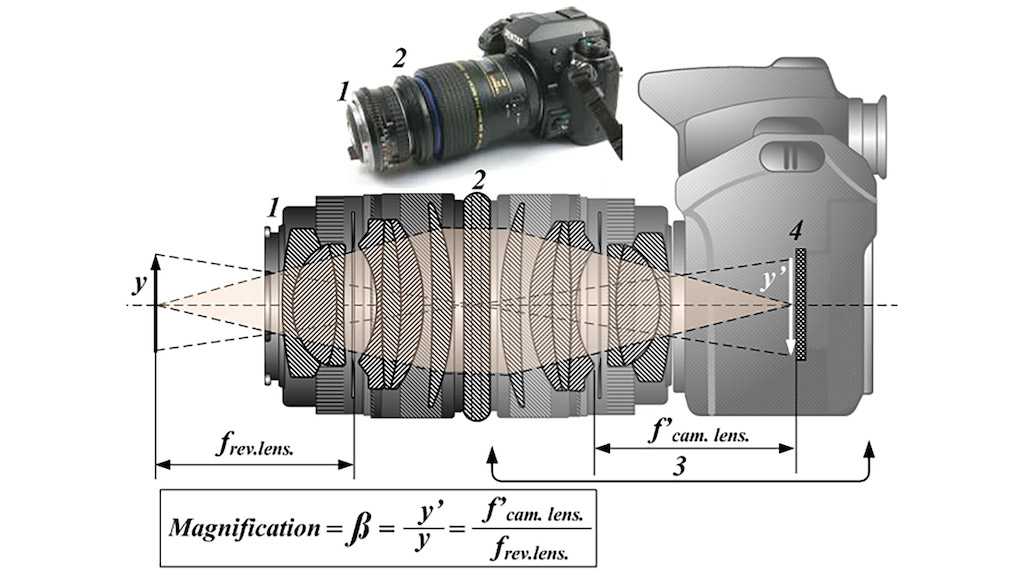

Фокусное расстояние

Фокусное расстояние является основной характеристикой не только фотографического объектива, но и вообще любой оптической системы.

Фокусным расстоянием называют расстояние от оптического центра объектива до плоскости матрицы или плёнки. Это определение не вполне корректно, но зато оно доступно пониманию даже неискушенного в оптике читателя. Для тех же, кто ценит строгость формулировок, я приведу более наукообразное определение:

Заднее фокусное расстояние объектива – это расстояние от задней главной плоскости до заднего фокуса.

F – фокус; ƒ – фокусное расстояние.

Почему фокусное расстояние названо задним? Потому что существует ещё и не представляющее для нас никакого интереса переднее фокусное расстояние, указывающее на особенности хода лучей света в обратном направлении, т.е. из камеры. В связи с тем, что в фотографии для нас важен ход лучей, направленных от объекта

в камеру, а не наоборот, мы будем говорить преимущественно о заднем фокусном расстоянии объектива. Во всех тех случаях, когда я употребляю словосочетание «фокусное расстояние» без каких либо уточняющих слов, я подразумеваю именно заднее фокусное расстояние.

Быть может, у читателя вызывают затруднение термины «задняя главная плоскость» и «задний фокус»? Попробую объяснить.

Истинный ход лучей в объективе, состоящем из множества линз, достаточно сложен и замысловат. Однако для упрощения расчётов допустимо мысленно заменить все линзы объектива, единственной собирающей линзой, преломляющая сила которой соответствует преломляющей силе объектива в целом. При этом действие всех преломляющих поверхностей объектива сводится к действию главных плоскостей воображаемой линзы. Главной плоскостью называется условная плоскость, пересекая которую лучи света меняют своё направление. Таких плоскостей обычно две, поскольку лучи света, идущие в камеру, и лучи, идущие из камеры, будут преломляться по-разному. Главная плоскость, характеризующая ход лучей в прямом направлении (от объекта в камеру), называется

задней главной плоскостью. Её-то и следует считать условным оптическим центром объектива.

Задний фокус – это точка, в которой пересекаются первоначально параллельные лучи после прохождения через объектив. Очевидно, что для получения резкого изображения бесконечно удалённого объекта, плоскость матрицы или плёнки должна совпадать с фокальной плоскостью, т. е. пересекать оптическую ось объектива именно в точке заднего фокуса.

Расстояние же между главной плоскостью и фокусом называется фокусным расстоянием.

Как известно, фокусное расстояние измеряется в миллиметрах. На основании соотношения между фокусным расстоянием объектива и диагональю кадра, объективы принято разделять на три условные группы:

• нормальные объективы, фокусное расстояние которых приблизительно равно диагонали кадра;
• длиннофокусные объективы, фокусное расстояние которых превышает диагональ кадра;
• короткофокусные объективы, фокусное расстояние которых меньше диагонали кадра.

От фокусного расстояния зависит угол изображения, а также масштаб и перспектива снимка. Художественная сторона вопроса подробно освещена в статье «Фокусное расстояние и перспектива».

Хочется подчеркнуть, что фокусное расстояние не является в буквальном смысле «длиной» объектива и лишь косвенно указывает на его линейные размеры. Физически объектив может быть как длиннее, так и короче своего фокусного расстояния. Следует понимать, что из-за особенностей конструкции многих современных объективов их задняя главная плоскость может располагаться как в пределах системы линз, так и за её пределами.

В случае если задняя главная плоскость вынесена вперёд, фокусное расстояние объектива будет превышать его физические размеры. Такой объектив называется телеобъективом. Практически все современные длиннофокусные объективы являются телеобъективами, что позволяет уменьшить их габариты.

Если задняя главная плоскость расположена в середине объектива, то фокусное расстояние оказывается меньше расстояния от переднего элемента объектива до заднего фокуса. Таковы нормальные и умеренно короткофокусные объективы.

И, наконец, задняя главная плоскость может лежать позади объектива. В этом случае фокусное расстояние будет короче заднего фокального отрезка, т.е. расстояния от заднего оптического элемента до заднего фокуса.

Такие объективы называются ретрофокусными объективами или объективами с удлинённым задним отрезком. Зачем нужна столь сложная схема? Ведь габариты она явно не экономит. Дело в том, что наличие поворотного зеркала в зеркальных фотоаппаратах налагает жёсткие ограничения на минимальную допустимую величину заднего фокального отрезка. Иными словами, зеркало не позволяет приблизить объектив вплотную к матрице или плёнке, а это значит, что короткофокусные объективы для зеркальных фотокамер должны проектироваться по ретрофокусной схеме.

Что касается беззеркальных систем, то там подобное конструкционное ограничение отсутствует, и короткофокусные объективы могут быть весьма компактными по сравнению с аналогами для зеркальных аппаратов.

Диафрагма

Диафрагма служит для управления интенсивностью светового потока, проходящего через объектив. Диафрагма представляет собой непрозрачную перегородку, составленную из подвижных лепестков-ламелей (чаще всего числом 5-9). В центре перегородки лепестки формируют более-менее круглое отверстие, диаметр которого может изменяться в широких пределах, дозируя поступающий в камеру свет. Перемещение лепестков диафрагмы осуществляется посредством пружины или электромагнитного привода.

Первая и важнейшая функция диафрагмы – управление экспозицией, вторая – контроль над глубиной резкости.

Мерой светопропускающей способности объектива является диафрагменное число или число диафрагмы, представляющее собой отношение между фокусным расстоянием объектива и диаметром отверстия диафрагмы. Например, при фокусном расстоянии объектива 200 мм и диаметре отверстия диафрагмы 50 мм их отношение будет равно: 200 ÷ 50 = 4. Последнее обычно записывается как f/4 и означает, что диаметр отверстия диафрагмы в четыре раза меньше фокусного расстояния объектива.

Что будет, если мы уменьшим диаметр отверстия, скажем, до 25 мм? Число диафрагмы окажется равным: 200 ÷ 25 = 8. Таким образом, чем меньше относительное отверстие, тем больше диафрагменное число.

Почему говорят именно об относительном отверстии, а не просто о диаметре отверстия диафрагмы? Потому, что нас в данном случае не интересуют конкретные значения фокусного расстояния и диаметра отверстия, а лишь отношение между ними. Число диафрагмы – величина безразмерная. Независимо от своего фокусного расстояния все объективы, диафрагма которых установлена на f/8, будут пропускать одинаковое количество света. При этом очевидно, что фактический диаметр отверстия будет тем больше, чем больше фокусное расстояние объектива – главное, чтобы их отношение оставалось неизменным.

Для того чтобы уменьшить количество света, проходящего через объектив, в два раза, т.е. на одну ступень экспозиции (EV), необходимо в два раза уменьшить площадь отверстия диафрагмы. Его диаметр при этом уменьшится в √2 раза. В связи с этим диафрагменные числа, отстоящие друг от друга на одну ступень, различаются в √2, т.е. примерно в 1,414 раза, и образуют следующий стандартный ряд: f/1; f/1,4; f/2; f/2,8; f/4, f/5,6; f/8; f/11; f/16; f/22; f/32; f/45; f/64.

Минимальное доступное значение диафрагмы, т.е. максимальный размер относительного отверстия конкретного объектива, принято называть его светосилой.

В большинстве современных объективов используется механизм т.н. «прыгающей» или «моргающей» диафрагмы. Суть его в том, что вне зависимости от того, какое число диафрагмы выбрано для съёмки, диафрагма остаётся полностью открытой до самого момента спуска затвора и только тогда закрывается до заранее выбранного значения. После каждого снимка диафрагма автоматически возвращается в открытое состояние. Это позволяет осуществлять кадрирование, экспозамер и наводку на резкость при максимальной величине относительного отверстия (минимальном числе диафрагмы) и соответствующей ему максимально яркой картинке в видоискателе. В случае же если у фотографа возникает желание визуально оценить глубину резкости будущего кадра, диафрагму можно принудительно закрыть до рабочего значения, используя кнопку репетира диафрагмы.

Байонет

Объектив крепится к фотоаппарату посредством байонетного соединения. На хвостовике оправы объектива имеются лепестки (обычно их три), которым соответствуют пазы во фланце камеры. При установке объектива хвостовик вставляется во фланец и запирается поворотом на небольшой угол. Несимметричность лепестков исключает затрудняет неправильную ориентацию байонета. Чтобы отсоединить объектив необходимо нажать на кнопку и повернуть его в обратную сторону. См. «Смена объектива».

По сравнению с резьбовым соединением байонет обладает двумя основными преимуществами: во-первых, смена объективов происходит быстрее, а во-вторых, обеспечивается более точная ориентация объектива относительно камеры, что необходимо для оптимального совмещения электрических контактов и механических приводов.

Помимо своей основной функции – крепления объектива к камере, – байонет должен также обеспечивать и функциональную связь между ними, согласовывая работу диафрагмы, автофокуса, стабилизатора и прочих устройств. Байонеты большинства современных фотографических систем (Canon EF, Sony E, Fujifilm X) не предполагают какой-либо механической связи между камерой и объективом – обмен информацией осуществляется исключительно через электронный интерфейс. В более традиционных байонетах (например, Nikon F) управление диафрагмой (а для старых моделей объективов ещё и автофокусом) реализовано посредством механических приводов.

Важнейшей характеристикой байонетного крепления является его рабочий отрезок. Рабочий отрезок – это расстояние от опорной поверхности объектива (или опорной поверхности фланца камеры) до фокальной плоскости, т.е. до плоскости матрицы или плёнки. Длина рабочего отрезка зависит от особенностей конструкции фотоаппарата. Так, у зеркальных камер рабочий отрезок значительно больше, чем у беззеркальных, поскольку поворотное зеркало не позволяет сделать корпус камеры слишком плоским.

Не следует путать рабочий отрезок с задним фокальным отрезком. Рабочий отрезок – это фиксированный параметр байонета, и его величина неизменна для всех камер и объективов в рамках данной фотографической системы. Задний фокальный отрезок – параметр конкретного объектива, и его величина может отличаться от величины рабочего отрезка, как в большую, так и в меньшую сторону, в зависимости от модели.

Фокусировка

В исходном положении объектив сфокусирован на бесконечность, т.е. в фокальной плоскости оказывается изображение бесконечно удалённого объекта. Чтобы сфокусировать объектив на более близких объектах, необходимо увеличить дистанцию между задней главной плоскостью объектива и плоскостью матрицы или плёнки. Иными словами, объектив должен быть как бы выдвинут навстречу объекту съёмки.

В простейших объективах с небольшим количеством элементов наводка на резкость осуществляется перемещением всего оптического блока внутри оправы объектива. Иногда движется только передняя линза. Хуже всего, когда она ещё и вращается при фокусировке, поскольку это весьма затрудняет использование поляризационных и градиентных фильтров.

В более сложных объективах применяется внутренняя фокусировка. Внешние размеры объектива в таком случае остаются неизменными, а смещение оптического центра достигается перемещением независимой группы линз внутри объектива. Частным случаем внутренней фокусировки является задняя фокусировка, при которой за наводку на резкость отвечает задняя группа элементов.

Большинство современных объективов предполагают использование автоматической фокусировки. Обычно в оправу автофокусных объективов встроен кольцевой электродвигатель (ультразвуковой или шаговый), который и приводит в движение фокусировочную группу линз. Исключение составляют лишь некоторые классические автофокусные объективы Nikon и Pentax, не имеющие собственного фокусировочного мотора. Мотор в данном случае встроен в камеру, а передача крутящего момента происходит посредством механической муфты.

Зум-объективы

Зум-объективами принято называть объективы с переменным фокусным расстоянием. Конструкция зум-объективов значительно сложнее конструкции дискретных объективов и включает ряд дополнительных оптических элементов, взаимное перемещение которых не только изменяет фокусное расстояние объектива, но и компенсирует возникающие при этом дополнительные оптические аберрации.

Отношение между максимальным и минимальным фокусным расстоянием зум-объектива называется его кратностью. Например, кратность зум-объектива с диапазоном фокусных расстояний 24-70 мм приблизительно равна: 70 ÷ 24 ≈ 3, что позволяет говорить о нём как о 3-х кратном зуме.

Оптический стабилизатор

В объективах, снабжённых оптическим стабилизатором изображения, одна из линз может при помощи электромагнитного привода перемещаться в плоскости, перпендикулярной оптической оси объектива, компенсируя тем самым вибрацию фотоаппарата и предотвращая смазывание изображения.

Об особенностях устройства и практическом применении стабилизированной оптики можно прочесть в статье: «Оптический стабилизатор. Нюансы использования IS и VR».

Светофильтры

Практически все объективы могут использоваться вместе со светофильтрами. Чаще всего фильтры накручиваются на объектив спереди, для чего в оправе объектива предусмотрена специальная резьба. Однако в тех случаях, когда передняя линза объектива отличается необычайно большим диаметром или излишне выпуклой формой, традиционное использование фильтров физически затруднено, в связи с чем и резьба для фильтров может попросту отсутствовать. Существуют два основных подхода к решению этой проблемы. Супертелеобъективы обычно снабжаются выдвижной обоймой, в которую можно вложить стандартный светофильтр небольшого диаметра, после чего обойма вставляется внутрь объектива через специальную прорезь. Многие же сверхширокоугольные объективы в принципе не совместимы со стеклянными фильтрами и вместо этого имеют на хвостовике зажимы для тонких фильтров из пластиковой плёнки. Очевидно, что как внутреннее, так и заднее расположение светофильтров исключает возможность использования прозрачных фильтров для защиты передней линзы от грязи и царапин, предъявляя к вашей аккуратности повышенные требования.

Спасибо за внимание!

Василий А.

Post scriptum

Если статья оказалась для вас полезной и познавательной, вы можете любезно поддержать проект, внеся вклад в его развитие. Если же статья вам не понравилась, но у вас есть мысли о том, как сделать её лучше, ваша критика будет принята с не меньшей благодарностью.

Не забывайте о том, что данная статья является объектом авторского права. Перепечатка и цитирование допустимы при наличии действующей ссылки на первоисточник, причём используемый текст не должен ни коим образом искажаться или модифицироваться.

Желаю удачи!

Дата публикации: 03.06.2015

Вернуться к разделу «Матчасть»

Перейти к полному списку статей

Оптические элементы объективов Sony α | Компоненты фотообъективов

ОСНОВНЫЕ СВЕДЕНИЯ ПО ОБЪЕКТИВАМ

FL — флюоритовый объектив / Super ED — низкодисперсионный элемент Стекло / ED — низкодисперсионное стекло

В объективах с обычным оптическим стеклом возникают хроматические аберрации. Снимки, сделанные с их помощью, имеют пониженные контрастность, качество цветов и разрешение. Для этого было разработано стекло ED, использующееся в некоторых объективах. Оно позволяет уменьшить хроматические аберрации при телефотосъемке и обеспечивает превосходную контрастность по всей площади кадра даже при больших значениях диафрагмы. Объективы, в которых используется стекло Super ED и флюорит, обеспечивают повышенную компенсацию хроматических аберрраций. Кроме того, флюорит легче обычного оптического стекла.

[1] Стекло [2] Низкодисперсионное стекло [3] Стекло со сверхнизкой дисперсией и флюоритовый объектив [4] Фокальная плоскость

[Асферич.] Асферическая линза

Сферическая аберрация — это легкое несовпадение лучей света, проецируемых на плоскость изображения простой сферической линзой, вызванное несовпадением коэффициентов преломления для разных оптических элементов объектива. Такое несовпадение может снижать качество изображения в светосильных объективах. Решение заключается в использовании одного или нескольких элементов специальной «асферической» формы, которые располагаются в непосредственной близости к отверстию диафрагмы. Это позволяет достичь полного совмещения лучей на всей плоскости изображения и обеспечить высокую четкость и контрастность даже при максимальном значении диафрагмы. Асферические элементы также могут использоваться в других точках оптической схемы для уменьшения искажений. Качественно изготовленные асферические элементы могут сократить общее число оптических элементов в оптической схеме, уменьшая таким образом общий размер и вес объектива.

[1] Сферическая линза [2] Асферическая линза [3] Фокальная плоскость

[XA] Асферическая линза типа XA

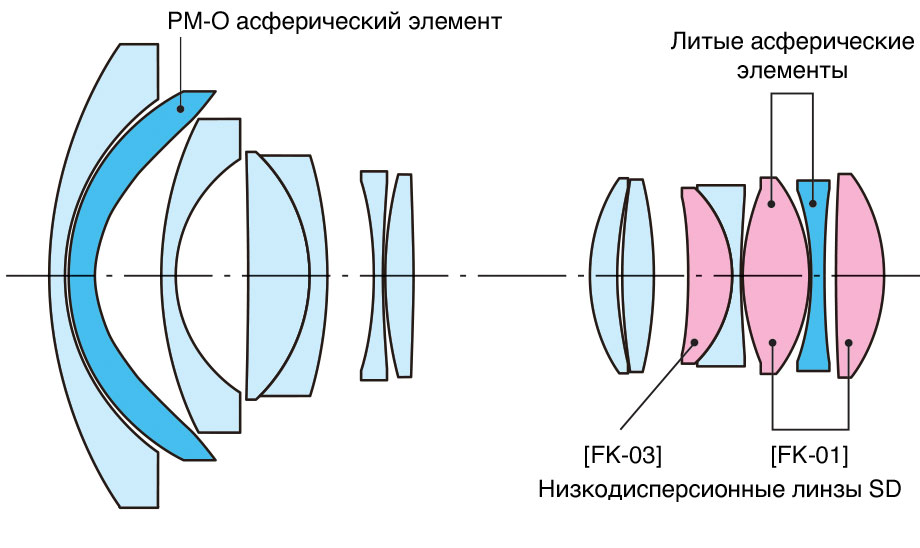

При изготовлении асферических линз применяются более сложные технологии, чем для линз сферического типа. Асферический элемент типа XA новой разработки с высокой точностью обработки поверхности 0,01 микрона за счет применения инновационной технологии позволяет достичь нового уровня разрешающей способности объектива и художественной дефокусировки фона, не имеющей себе равных.

[1-1] Поверхность стандартной асферической линзы [1-2] Нежелательный эффект боке [2-1] Поверхность асферической линзы типа XA [2-2] Красивый эффект боке

Усовершенствованная асферическая линза типа АА

Усовершенствованные асферические элементы (AA) представляют собой улучшенный вариант линзы с большим соотношением толщины между центром и периферией. Асферические элементы типа AA чрезвычайно сложны в изготовлении. Достижение требуемой формы и точной текстуры поверхности доступно только при применении передовой технологии формования. В результате значительно улучшаются воспроизведение и передача изображения.

[ED Aspherical] Асферическая линза из низкодисперсионного стекла

ED Aspherical — это асферический элемент объектива, изготовленный из низкодисперсионного стекла. Такое стекло эффективно подавляет хроматические аберрации, а асферический профиль позволяет точно компенсировать ряд оптических аберраций, включая сферические и коматические, а также искажение. Поскольку элемент ED Aspherical сочетает в себе функции низкодисперсионного стекла и асферического профиля, его можно использовать для изготовления компактных и легких объективов с высокими оптическими характеристиками.

APD — аподизация

«В традиционном объективе количество света, которое собирается по краям объектива, приблизительно равняется его количеству в центре. Это позволяет получать равномерно четкие точки в указанных ниже пунктах b и c. Однако специальный фильтр «аподизационный оптический элемент» собирает меньше света по краям объектива, что, наоборот, приводит к рассеиванию света по краям точек. Благодаря этой оптической характеристике возможно достичь более плавного размытия.

Числа светопропускания (T)
Объектив STF с аподизационным оптическим элементом в целом собирает меньше света, чем традиционные объективы, поэтому числа светопропускания (Т) заменяют диафрагменные числа (F). На практике два типа значений могут равнозначно использоваться для определения экспозиции».

[1] Объектив STF [2] Обычный объектив [3] Аподизационный оптический элемент [4] Дефокусировка объектива STF (вокруг точки фокусировки «a») [5] Дефокусировка обычного объектива (вокруг точки фокусировки «a»)

[Nano AR] Покрытие Nano AR

Оригинальная технология покрытия Nano AR от Sony отличается равномерной прецизионной наноструктурой, обеспечивающей точное светопропускание и эффективное предотвращение отражения света, из-за которого могут возникать блики и двоение изображения. Покрытие Nano AR подавляет отражение света гораздо эффективнее обычных покрытий, в том числе покрытий с применением неравномерной наноструктуры. Благодаря этому существенно возрастает уровень четкости, контрастности и общего качества изображения.

(1) Падающий свет (2) Отраженный свет (3) Пропускаемый свет (4) Стекло (5) Антибликовое покрытие (6) Покрытие Nano AR

С покрытием Nano AR

Без покрытия Nano AR

[Nano AR II] Покрытие Nano AR Coating II

Новое покрытие Nano AR Coating II можно равномерно наносить на большие элементы объектива или сильно изогнутые поверхности. Оно подавляет внутренние отражения, которые могут вызывать блики и двойное изображение, и позволяет получать четкие и чистые снимки. Несмотря на широкий угол обзора объектива, покрытие Nano AR Coating II сохраняет высокую четкость и контрастность на всем изображении даже при плохом освещении.

[A] Обычное покрытие [B] Покрытие Nano AR Coating II
[1] Обычное покрытие [2] Покрытие Nano AR Coating II [3] Стекло [4] Сильно изогнутая стеклянная поверхность [5] Отраженный свет
* Изображение иллюстрирует, как в теории выглядит обычное покрытие при нанесении на сильно изогнутую стеклянную поверхность.

[A] Обычное покрытие [B] Покрытие Nano AR Coating II

[Покрытие] Фтористое покрытие

На открытой фронтальной поверхности любого объектива может скапливаться вода, грязь, масло, а также оставаться отпечатки пальцев или другие посторонние частицы. Это не только негативно сказывается на качестве изображения, но и может вредить самому объективу. В Sony решили эту проблему при помощи фтористого покрытия: оно увеличивает угол контакта с жидкостью, благодаря чему объектив меньше намокает и эффективнее «отталкивает» весь мусор. Остатки воды или масла легко стираются с поверхности. Фтористое покрытие не только защищает объектив, но и избавляет от необходимости часто протирать его.

Покрытие ZEISS® T*

Технология покрытия линз, предусматривающая парофазное осаждение тонкого, равномерного покрытия на поверхности линзы для уменьшения отражений и максимального пропускания света, была запатентована компанией ZEISS. Также компания ZEISS разработала многослойные покрытия для линз и доказала их эффективность. Сегодня эта технология покрытия известна как «T*».

Поверхность линз без покрытия отражала больше входящего света, тем самым уменьшая светопропускание и затрудняя использование нескольких элементов в конструкциях объективов. Появление покрытий позволило создавать более сложные оптические системы с улучшенными характеристиками. Уменьшение внутреннего отражения способствовало сокращению бликов и повышению контрастности.

Покрытие ZEISS T* не применяется для всех линз подряд. Символом T* маркируются только многокомпонентные объективы, в которых требуемая производительность достигается по всему оптическому пути, что является гарантией наивысшего качества.

[1] Источник света [2] Матрица [3] Подавление бликов

Многослойное покрытие

Большая часть света, попадающего на оптическое стекло, проходит сквозь него, но небольшое количество все же отражается, что может приводить к появлению бликов на изображении. Чтобы избежать этого, на поверхность объектива наносится тонкий слой антибликового покрытия. В объективах α используются эксклюзивные многослойные покрытия, которые эффективно устраняют такие проблемы для волн разной длины в широком диапазоне.

[IF] Внутренняя фокусировка

При фокусировке в движение приводятся только средние или задние группы оптической системы, благодаря чему остальные части объектива остаются неподвижными. Это обеспечивает такие преимущества, как быстродействующая автофокусировка и короткое минимальное фокусное расстояние. Кроме того, резьба под фильтр спереди объектива не вращается, что очень удобно при использовании поляризационного фильтра.

[PZ] Моторизованный зум

Объективы серии α от Sony с моторизованным зумом обеспечивают улучшенное управление и большой потенциал для видеосъемки благодаря плавному, равномерному зумированию, которого очень трудно достичь вручную. Важными составляющими также являются функции ускорения и замедления и универсальная высокоточная работа функции отслеживания. Все это стало возможным благодаря объединению проверенных временем технологий производства видеокамер Sony и последних инноваций, начиная с оптической и механической конструкции и заканчивая оригинальной технологией приводов от Sony, в одном четко выверенном производственном процессе. Внутренний зум — еще одно преимущество данного объектива. Корпус объектива не вращается, а его длина остается неизменной во время зумирования, что позволяет использовать поляризационные и другие фильтры, работа которых зависит от их положения, без дополнительных аксессуаров.

SMO — технология Smooth Motion Optics

SMO (Smooth Motion Optics) — технология оптической конструкции сменных объективов от Sony, позволяющая достичь максимально высокого качества изображения и разрешения при видеосъемке.

Конструкция SMO решает три наиболее важные проблемы, с которыми сталкиваются кинооператоры:

— С помощью точного внутреннего механизма фокусировки эффективно минимизируются изменения угла обзора.

— Специальный отслеживающий и регулирующий механизм предотвращает небольшие смещения фокуса, которые могут произойти при зуме.

— Внутренний механизм зумирования сохраняет длину объектива неизменной для всех фокусных расстояний и исключает боковое смещение оптической оси при зуме.

Высочайшие требования к точности изготовления оптики требуют постоянного контроля за процессом производства. Однако светосильные объективы дают настолько серьезные преимущества для видеосъемки, особенно при использовании с матрицами крупного формата, что усилия по созданию такой оптики несомненно оправдывают себя.

[IZ] Внутренний зум

Это еще одно преимущество данного объектива. Оно заключается в том, что корпус объектива не вращается, а его длина остается неизменной во время зумирования, что позволяет использовать поляризационные и другие позиционно-зависимые фильтры без дополнительных аксессуаров.

[LR MF] Ручная фокусировка с линейным откликом

Ручная фокусировка с линейным откликом значительно улучшает управление фокусом. Кольцо фокусировки имеет высокую дискретность управления, что гарантирует точность пользовательских настроек. Эта интуитивная фокусировка почти не уступает механической ручной: фокус изменяется линейно в соответствии с вращением кольца фокусировки, обеспечивая простоту управления, а также быстроту и точность ручной фокусировки.

Floating F — плавающая фокусировка

Благодаря механизму плавающей фокусировки разрешение сохраняется неизменным на самых дальних и близких расстояниях. Эта система помогает снизить аберрации всех типов до минимального уровня и сохранить резкость и высокое разрешение на всех фокусных расстояниях — изображение будет четким как при съемке пейзажей, так и портретов.

XD LM — линейный привод для невероятно широкого динамического диапазона

Линейный привод XD (Extreme Dynamic) обладает большей выработкой и производительностью, чем приводы предыдущего поколения, что позволяет по максимуму использовать высокоскоростные камеры. Конструкция и расположение компонентов линейного привода были изменены для повышения выработки.

[DDSSM] Ультразвуковой прямой привод

Новая моторизованная система фокусировки DDSSM (Direct Drive Super Sonic wave Motor) отвечает за точное позиционирование массивных групп оптических элементов полнокадровой оптики, позволяя выполнять фокусировку даже на минимальной глубине резкости. Моторизованная система DDSSM отличается тихой работой, благодаря чему идеально подходит для видеосъемки с постоянной сменой точки фокусировки во время видеозаписи.

[RDSSM] Ультразвуковой привод кольцевого типа

RDSSM — это пьезоэлектрический привод, который способствует плавной и тихой работе функции автофокусировки. Он имеет высокий крутящий момент при малой частоте вращения и обеспечивает немедленное выполнение команд запуска и остановки. Сверхтихая работа привода помогает сохранять тишину при автофокусировке. Объективы с приводом RDSSM также оснащены позиционно-чувствительным детектором, который определяет степень вращения объектива и еще больше увеличивает точность автофокусировки.

Ультразвуковой привод кольцевого типа (RDSSM) состоит из ротора (слева) и статора (справа), на котором установлены пьезоэлектрические элементы.

[LM] Линейный привод

Специально разработанные линейные приводы обеспечивают прямое бесконтактное электромагнитное управление фокусом для быстрого отклика и чрезвычайно тихой работы. Это, а также высокоточный тормозной механизм бесконтактной линейной системы привода, обеспечивает простое управление и тихую работу как при фотосъемке, так и во время записи видео.

[SAM] Плавный привод автофокусировки

Привод автофокусировки обычно встроен в корпус камеры, но в объективах с системой SAM он встраивается в объектив и приводит в движение фокусировочную группу оптических элементов непосредственно. Поскольку встроенный привод вращает фокусировочный механизм напрямую, вся работа системы автофокуса проходит гораздо более плавно и тихо, чем в случае с обычными фокусировочными системами.

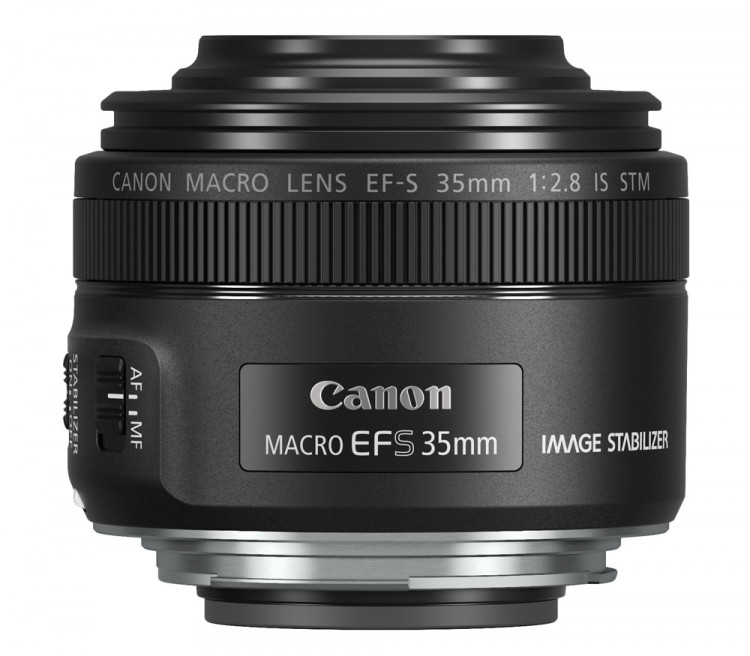

STM — шаговый электродвигатель

Шаговый электродвигатель (STM) — двигатель, оснащенный механизмом, который делит крутящий момент на несколько шагов для управления им. Двигатель прокручивается на один шаг при получении электрического импульса. Шаговый электродвигатель (STM) обеспечивает плавную и тихую работу объектива при фокусировке во время фото- и видеосъемки.

FHB — кнопка удержания фокусировки

После того как вы точно наведете резкость, нажмите эту кнопку на корпусе объектива, и фокусное расстояние будет зафиксировано в текущем положении. С помощью пользовательских настроек камеры этой кнопке также можно присвоить функцию предпросмотра.

FRL — ограничитель диапазона фокусировки

Эта функция экономит время во время фокусировки, устанавливая лимит диапазона фокусировки. В макрообъективах такой лимит может устанавливаться либо в ближнем, либо в дальнем диапазоне (как показано на рисунке). В объективе SAL70200G лимит устанавливается только на дальние диапазоны фокусировки. В объективе SAL300F28G помимо дальнего диапазона лимит фокусировки может устанавливаться на заданный пользователем диапазон.

[Кольцо I/A] Кольцо диафрагмы

Кольцо диафрагмы позволяет управлять ею интуитивно, что обеспечивает удобство и расширяет возможности использования.

[Переключатель I/A] Выключатель щелчков при регулировке диафрагмы

Кольцо диафрагмы обеспечивает оперативность и отклик, необходимые для профессиональной фото- и видеосъемки. На нем имеется выключатель, позволяющий при необходимости активировать или отключить ограничители инкрементального типа (со щелчком). Когда ограничители активированы, во время регулировки кольца пользователь ощущает тактильную обратную связь, что обеспечивает более точную настройку при фотосъемке. Когда ограничители отключены, кольцо диафрагмы движется плавно и тихо, что очень удобно при видеосъемке.

Переключатель блокирования диафрагмы [I/A lock]

Переключатель блокирования диафрагмы позволяет предотвратить нежелательное изменение настроек экспозиции при съемке. Если диафрагма заблокирована, то она либо заблокирована в положении [A], либо ее можно изменять в пределах любых ручных настроек. Если диафрагма разблокирована, то ее без ограничений можно изменять между положением [A] и любыми ручными настройками.

[ZRDSL] Переключатель выбора направления вращения зума

Направление вращения кольца зума можно переключать в соответствии с индивидуальными предпочтениями пользователя с помощью простой механической операции.

[OSS] Оптический стабилизатор Optical SteadyShot

Режимы оптического стабилизатора Optical SteadyShot позволяют легко получать четкие изображения при съемке с рук в разных условиях. Например, режим стабилизации 2 ^{обеспечивает динамичные панорамные кадры, а режим 3 — стабильность изображения в видоискателе, что облегчает отслеживание и кадрирование.}

Режим OSS — оптический стабилизатор Optical SteadyShot

Режимы оптического стабилизатора Optical SteadyShot позволяют легко получать четкие изображения при съемке с рук в разных условиях. Например, режим стабилизации 2 ^{обеспечивает динамичные панорамные кадры, а режим 3 — оптимальную стабилизацию для отслеживания и съемки динамичных и непредсказуемых спортивных событий.}

[DMR] Пылевлагозащищенная конструкция

Объектив защищен от пыли и влаги^{, что обеспечивает его надежную работу при съемке на открытом воздухе в сложных условиях.}

[Циркулярн.] Циркулярная диафрагма

Если в диафрагме 7, 9 или 11 лепестков, при закрытии она приобретает форму семи-, девяти- или одиннадцатистороннего многоугольника. Это приводит к возникновению нежелательного эффекта, который выражается в том, что «размытие» источников точечного света становится многоугольным, а не округлым. В объективах α эта проблема решается благодаря уникальной конструкции, сохраняющей диафрагму почти идеально округлой в диапазоне от самого широкого отверстия до отверстия, закрытого на 2 ступени. В результате эффект расфокусировки фона становится более мягким и естественным.

Сравнение конструкции диафрагм [1] Обычная диафрагма [2] Циркулярная диафрагма
