МС Мир-24М 2/35 широкоугольный светосильный объектив м42.
Широкоугольный светосильный объектив Мир-24 на момент его разработки должен был сочетать в себе высокие характеристики разрешающей способности, большой светосилы и компактности (имелась введу его длинна).
Оптическая схема объектива Мир-24 была разработана в конце 60-х годов Государственным Оптическим Институтом (ГОИ), в 1969 произведена опытная партия Мир-24 с сменным хвостом А. Спустя 10 лет на Красногорском Механическом Заводе (КМЗ) был подготовлен к выпуску МС Мир-24М с мульти просветлением поверхности линз и прыгающей (нажимной) диафрагмой, ограниченная серия 1980 года.
Сложность оптической схемы и возможности подгонки линз относительно оптической оси откинуло производство до 1983 1 года, хотя по факту массовое производство началось в 1985 году — данный момент был отмечен журналом «Советское фото» 86 года/9. Говорится о том что в продажу объектив МС Мир-24М поступил в 1986 году, а до этого он был экспонатом многих выставок фототехники.

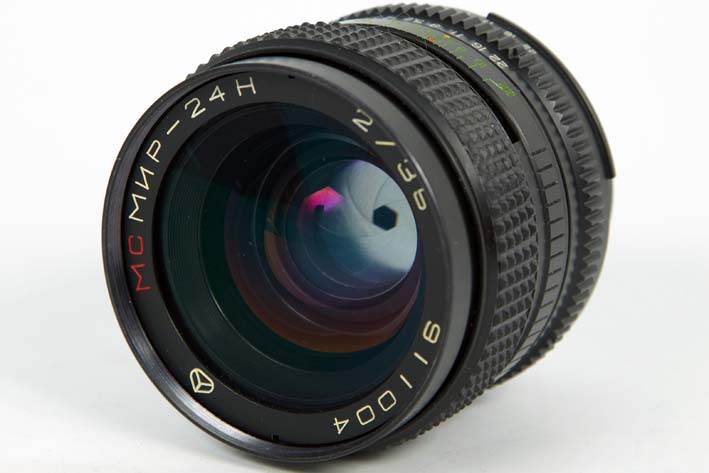

МС Мир-24Н (Арсенал — Умань) с байонетным креплением «Н» Nikon, несмотря на одинаковую оптическую схему существенно отличается от МС Мир-24М Красногорского производства в лучшую сторону.
Технические характеристики:
- Фокусное расстояние — 35 мм.
- Максимальная диафрагма — 2,0.
- Минимальная диафрагма — 16.
- Количество лепестков диафрагмы — 6.
- Количество линз/групп — 8/7.
- Минимальная дистанция фокусировки — 0,3 м.
- Разрешающийся способность центр/край — 40/21 линий на мм.
- Светопропускание — 0,90 по факту 0,83.
- Коэффициент светорассеяния — 2,2%.
- Просветление оптики — многослойное МС.
- Рабочий отрезок — 45,5 мм.
- Крепление насадок — резьбовое м58.
- Крепление оптики — резьбовое м42.
- Вес — 370 грамм.
Эргономика и конструктив:
Корпус объектива сделан из сплава алюминия, дизайн МС Мир-24М повторяет оправу объектива Гелиос-44м. Кольцо фокусировки расположено ближе к передней части, а кольцо диафрагмы в задней части.
Фокусировка вязкая и плавная, не полный оборот составляет 220° — не отрывая пальцев от кольца можно фокусироваться от бесконечности до 0,6-0,8 метра.
Кольцо диафрагмы переключается ступенями и имеет промежуточные значения. Шесть не черненных но матовых лепестка диафрагмы формирую шестиугольное отверстие, без явно выраженных углов. Соответственно точечные источники света в зоне нерезкости (Боке) будут проявляться в виде шестиугольных «гаек».
Я лично столкнулся с децентровкой линз, мелкие линзы вклеенные в металлическую оправу — и одна линза приклеена криво… И это не единичный случай, собственно об этом упоминалось в журнале «Советское фото 86/9». У МС Мир-24Н подобной проблемы нет!!
МС (Multi coating) многослойное просветление объектива Мир-24М имеет низкие показатели, заявленное производителем светопропускание 0,90 — журнал намерял 0,83. Коэффициент светорассеяния 2,2% — так же низкий показатель. Чернение внутренних нерабочих частей оставляет желать лучшего — свет отражается так же и от диафрагмы. Из чего в контровом свете значительно сильно падает контраст и ловятся «зайцы» в виде дуги на открытой диафрагме и «гаек» на поджатых значениях.
М42 универсальное резьбовое крепление позволяет установить объектив МС Мир-24М через переходник с сохранением фокусировки на бесконечность на зеркальные цифровые камеры Pentax/Canon/Sony/Olympus. Для камер Nikon существует версия МС Мир-24Н (Арсенал — Умань) с байонетом Nikon.
Художественные качества, фото:
Что меня удивило МС Мир-24М на открытой диафрагме явно уступает МС Мир-24Н, «М» версия дает вменяемое качество начиная с диафрагмы 2,8 — в то время как Арсеналовский МС Мир-24Н с открытой 2,0 рабочий. У МС Мир-24М на 2,0 вылазят явные Хроматические Аберрации (ХА), они и собственно снижают разрешающею способность по полю и краю кадра, контраст так же не блещет.
Желания вести съемку на f-2,0 не возникает, при мягком освещении контрастные объекты прорисовываются не плохо — но фиолетовая кайма на белых объектах все же досаждает.
А вот Боке (зона нерезкости) жирное и маслянистое, местами можно наблюдать чущую. Цветопередача так же порадовала, она подобна МС Гелиосу 44М-4(5-6-7), формула цветности впрочем одинаковая 11-0-0.
МС Мир-24М очень интересен на диафрагме 4,0 и 5,6 резкость по полю подтягивается, контраст заметно возрастает. Пейзажи снимать одно удовольствие хотя фокусного 35 мм все же недостаточно в стесненных условиях.
На 4,0 аберрации все же заметны, особенно в зоне нерезкости, белые объекты принимают фиолетовый окрас. На 5,6 Хроматические аберрации практически незаметны.
Мир (объектив) — это. .. Что такое Мир (объектив)?
У этого термина существуют и другие значения, см. Мир.Мир — семейство широкоугольных пяти- и семилинзовых фотографических объективов с просветлённой оптикой советского производства.
Предназначены для малоформатных однообъективных зеркальных фотоаппаратов с размером кадра 24×36 мм.
Объективы «Мир-5» и «Мир-6» выпускались для 16-мм зеркальных фотоаппаратов «Нарцисс».
Мир-1
Объектив «Мир-1В» 2,8/37 (Вологда) Объектив «Мир-1В» 2,8/37 в усовершенствованной оправеПервый объектив под этим названием, «Мир-1» (относительное отверстие 1:2,8, фокусное расстояние 37 мм), получил в 1958 году Гран-при на Всемирной выставке в Брюсселе (Экспо-58). Оптическая схема рассчитана Д. С. Волосовым под имевшиеся в СССР рецептуры стёкол на основе объектива «Flektogon», выпускавшегося после Второй мировой войны заводом «Carl Zeiss» в Йене. Имеет в качестве первой линзы рассеивающий мениск, значительно уменьшающий виньетирование при съемках на открытой диафрагме.
Снабжен ирисовой диафрагмой с устройством ее предварительной установки.
Унаследованной от «Flektogon» особенностью конструкции оправы объектива «Мир-1» являлся выступающий ободок вокруг задней линзы, верхняя половина окружности которого удалена, чтобы не мешать подъёму зеркала. Этот выступающий ободок вполне достаточен для того, чтобы объектив можно было ставить на поверхность стола. Задняя линза при этом не касается поверхности.
«Мир-1» предназначался прежде всего в качестве сменного для фотоаппаратов «Зенит» и других с совместимым креплением.
Выпускались также варианты для телевизионных камер и другой аппаратуры.
Основные модификации :
Характеристики:
Мир-3
Широкоугольный объектив для среднеформатных фотоаппаратов с размером кадра 60×60 мм.
Характеристики:
Мир-4
Характеристики:
Мир-5
Сменный светосильный широкоугольный объектив для микроформатного фотоаппарата «Нарцисс».
Предварительная установка диафрагмы.
Характеристики:
Мир-6
Сменный светосильный широкоугольный объектив для микроформатного фотоаппарата «Нарцисс».
Предварительная установка диафрагмы.
Характеристики:
Мир-10
Характеристики:
Основные модификации :
Мир-11
Киносъёмочный объектив, устанавливался на 16-мм киносъёмочные аппараты «Киев-16У» киевского завод автоматики им. Г. И. Петровского (см. Любительские киносъёмочные аппараты СССР).
Резьбовое крепление М32×0,5, рабочий отрезок 31 мм.
Мир-14
Характеристики:
Мир-20
Сменный сверхширокоугольный объектив.
- «Мир-20» — крепление — М42×1/45,5.
- «Мир-20М» -объектив с механизмом нажимной диафрагмы. Крепление — М42×1/45,5.
- «МС Мир-20М» -объектив с многослойным просветлением и с механизмом нажимной диафрагмы. Крепление — М42×1/45,5.
- «МС Мир-20К» — с байонетом К.
- «Мир-20 Автомат» — для зеркальных фотоаппаратов «Киев-10» и «Киев-15».
- «МС Мир-20Н» — с байонетом Н.
Характеристики:
Мир-24
Объектив «Мир-24М» 2/35- «Мир-24М» — объектив с механизмом нажимной диафрагмы. Крепление — М42×1/45,5.
- «МС Мир-24М» -объектив с многослойным просветлением и с механизмом нажимной диафрагмы. Крепление — М42×1/45,5.
- «МС Мир-24Н» — с байонетом Н.
Характеристики:
Мир-26
Объектив «Мир-26В» 3,5/45Широкоугольный объектив для среднеформатных фотоаппаратов с размером кадра 60×60 мм.
Характеристики:
Мир-32
- « Мир-32» — опытный объектив
.
Характеристики:
Мир-38
Широкоугольный объектив для среднеформатных фотоаппаратов с размером кадра 60×60 мм. Выпущен на замену объектива «Мир-3». Имел несколько лучшие характеристики по разрешению, весу и габаритам при той же светосиле.
Характеристики:
Мир-41
Сменный объектив для среднеформатных камер «Ракурс-670/672» с размером кадра 6×7 см.
Характеристики:
Мир-46
Особосветосильный сменный широкоугольный объектив с механизмом нажимной диафрагмы.
- «МС Мир-46МА»
- «МС Мир-46МК»
Выпущено несколько десятков штук. Часть объективов была выпущена без многослойного просветления. Характеристики:
Мир-47
«МС Мир-47М» 2,5/20Характеристики:
Основные модификации :
Мир-51
- «МС Мир-51М» — опытный объектив с механизмом нажимной диафрагмы. Крепление — М42×1/45,5.
Характеристики:
Мир-61
- «МС Мир-61» — объектив с механизмом нажимной диафрагмы. Крепление — М42×1/45,5.
Характеристики:
Мир-64
Характеристики:
Мир-69
Широкоугольный объектив для среднеформатных фотоаппаратов с размером кадра 60×60 мм. Разработан на замену объектива «Мир-26», но серийно не выпускался.
Характеристики:
МС Мир-73Н
Для фотоаппаратов «Киев-17,-18,-19,-20» с байонетом Н. Выпускался под наименованием «Арсат».
Характеристики:
Характеристики объективов «Мир»
Модель | Крепление | Фокусное расстояние | Относительное отверстие (макс.) | Относительное отверстие (мин.) | Угол поля зрения | Крепление фильтра |
---|---|---|---|---|---|---|
Мир-1 | M39×1/45,2, M42×1/45,5, Автомат, Ц | 37 мм | ƒ/2,8 | ƒ/16 | 60° | |
Мир-3 | Б, В | 65 мм | ƒ/3,5 | 66° | ||
Мир-4 | 28 мм | ƒ/3,5 | 75° | |||
Мир-5 | «Нарцисс» M24×1 | 28 мм | ƒ/2 | 48° | ||
Мир-6 | «Нарцисс» M24×1 | 28 мм | ƒ/2,8 | 50° | ||
Мир-10 с модификациями | M39×1/45,2, M42×1/45,5, К, Н, адаптер «А» | 28 мм | ƒ/3,5 | 75° | ||
Мир-14 | 24 мм | ƒ/3,5 | 84° | |||
Мир-20 | M42×1, Автомат, К, Н | 20 мм | ƒ/3,5 | 96° | ||
Мир-24 | M42×1, Н | 35 мм | ƒ/2,0 | 66° | М58 | |
Мир-26 | Б, В | 45 мм | ƒ/3,5 | 84° | ||
Мир-32 | 24 мм | ƒ/2,5 | 84° | |||
Мир-38 | Б, В | 65 мм | ƒ/3,5 | 66° | ||
Мир-41 | 90 мм | ƒ/5,6 | 52° | |||
Мир-46 | 35 мм | ƒ/1,4 | 64° | |||
Мир-47 | M42×1, К, Н | 20 мм | ƒ/2,5 | 96° | ||
Мир-51 | M42×1 | 15 мм | ƒ/3,5 | 110° | ||
Мир-61 | M42×1 | 28 мм | ƒ/2,8 | 75° | ||
Мир-64 | 20 мм | ƒ/2,8 | 96° | |||
Мир-69 | 45 мм | ƒ/3,5 | 83° | |||
МС Мир-73Н | Н | 20 мм | ƒ/2,8 | 94° |
См. также
Литература
- Д. С. Волосов, «Фотографическая оптика», (теория, основы проектирования, оптические характеристики), издание 2, исправленное, М., «Искусство», 1978 г.
Ссылки
Объективы МИР (Характеристики и фото)
Объективы МИР (Характеристики и фото)
Сверхширокоугольный объектив, рассчитанный для зеркальных фотоаппаратов типа «Зенит» и «Практика». Может применяться и с другими зеркальными фотокамерами с форматом кадра 24×36 мм, присоединительной резьбой М42х1, рабочим отрезком 45,5 мм, имеющими устройство автоматического управления нажимной диафрагмой.
«МС Мир-20М» — сверхширокоугольный компактный объектив, предназначенный в качестве сменного к зеркальным фотоаппаратам с резьбовым соединением М42х1 и форматом кадра 24х36 мм. Объектив рекомендуется для съемки архитектуры, интерьеров помещений, пейзажей, съемки в музеях на цветную, черно-белую и инфракрасную пленки. Объектив предназначен для работы при температуре от минус 15 до плюс 45°С.
Технические данные объектива
Фокусное расстояние, мм 20
Относительное отверстие от 1:3,5 до 1:16
Угол поля зрения (по диагонали кадра), град 96
Рабочий отрезок, мм 45,5
Число линз 9
Резьба для соединения с фотоаппаратом М42х1
Резьба для светофильтров М28х0,75
Минимальная дистанция съемки, м 0,18
Длина объектива, установленного на бесконеч. без крышек (от опорного кольца), мм 55
Наибольший диаметр оправы, мм 75
Масса объектива без крышек, кг 0,39
Объектив «МС МИР-47 К» — сверширокоугольный объектив, рассчитанный для зеркальных фотоаппаратов типа «Алмаз» и предназначенный для съемки на черно-белую и цветную фотопленку архитектурных ансамблей, интерьеров помещений, пейзажей, с помощью объектива «МС МИР-47 К» можно производить съемки в музеях, на стадионах и т.д. Объектив снабжен автоматизированной диафрагмой, управляемой механизмом фотоаппарата. Объектив имеет большое угловое поле, большую глубину резкости и подчеркнутую перспективу, что дает возможность четко разграничить передний, средний и задний план и акцентировать внимание на различных деталях кадра. Высокая светосила объектива (1:2,5) позволяет производить съемку в условиях недостаточного освещения.
Технические данные
Фокусное расстояние, мм 20
Геометрическое относительное отверстие от 1:2,5 до 1:22
Угловое поле зрения, град 94
Рабочий отрезок, мм 45,5
Резьба для светофильтров (на оправе последней линзы) Сп М27х0,5
Тип соединения объектива с фотоаппаратом Байонет типа «К»
Диапазон дистанций наводки, м от 0,3 до бесконечности
Длина объектива с крышками, мм 65
Наибольший диаметр оправы, мм 82
Масса объектива без крышек, кг 0,42
Комплект поставки
Объектив «МС МИР-47К» 1
Крышка передняя 1
Крышка задняя 1
Светофильтр О-2,8х 1
Светофильтр УФ-1х 1
Светофильтр ЖЗ-2х 1
Футляр 1
Коробка 1
Руководство по эксплуатации 1
Объектив «МС Мир-47М» — сверхширокоугольный объектив, рассчитанный для зеркальных фотоаппаратов типа «Зенит» и «Практика». Может применяться и с другими зеркальными фотокамерами с форматом кадра 24×36 мм, присоединительной резьбой М42х1, рабочим отрезком 45,5 мм, имеющими устройство автоматического управления нажимной диафрагмой,
Предназначен для съемки на черно-белую и цветную фотопленку архитектурных ансамблей, интерьеров помещений, пейзажей; с помощью объектива «МС Мир-47М» можно производить съемки в музеях, на стадионах и т. д.
Объектив снабжен нажимной автоматизированной диафрагмой, управляемой механизмом фотоаппарата.
Объектив имеет большое угловое поле, большую глубину резкости и подчеркнутую перспективу, что дает возможность четко разграничить передний, средний и задний планы и акцентировать внимание на различных деталях кадра.
Высокая светосила объектива (1:2,5) позволяет производить съёмку в условиях недостаточного освещения.
Технические данные
Фокусное расстояние, мм 20
Геометрическое относительное отверстие от 1:2,5 до 1:22
Угловое поле зрения, градус 94
Рабочий отрезок, мм 45,5
Резьба для светофильтров (на оправе последней линзы) М 27х0,5
Тип соединения объектива с фотоаппаратом Резьба М42х1
Диапазон дистанционной наводки, м 0,3 ÷ œ
Длина объектива с крышкой, мм 65
Наибольший диаметр оправы, мм 82
Масса объектива без крышек, кг 0,42
