📽 Проектор своими руками: пошаговые инструкции

Многим с детства знакомо это изделие – проектор, через который показывали сказки-диафильмы, а взрослые смотрели цветные слайды про свой отпуск. Проектор существует и сегодня, но работает он на других физических принципах и на другой технической базе. Развитие микроэлектроники и вычислительной техники определило новые пути совершенствования проекционной аппаратуры. А современные умельцы научились делать это чудо техники своими руками.

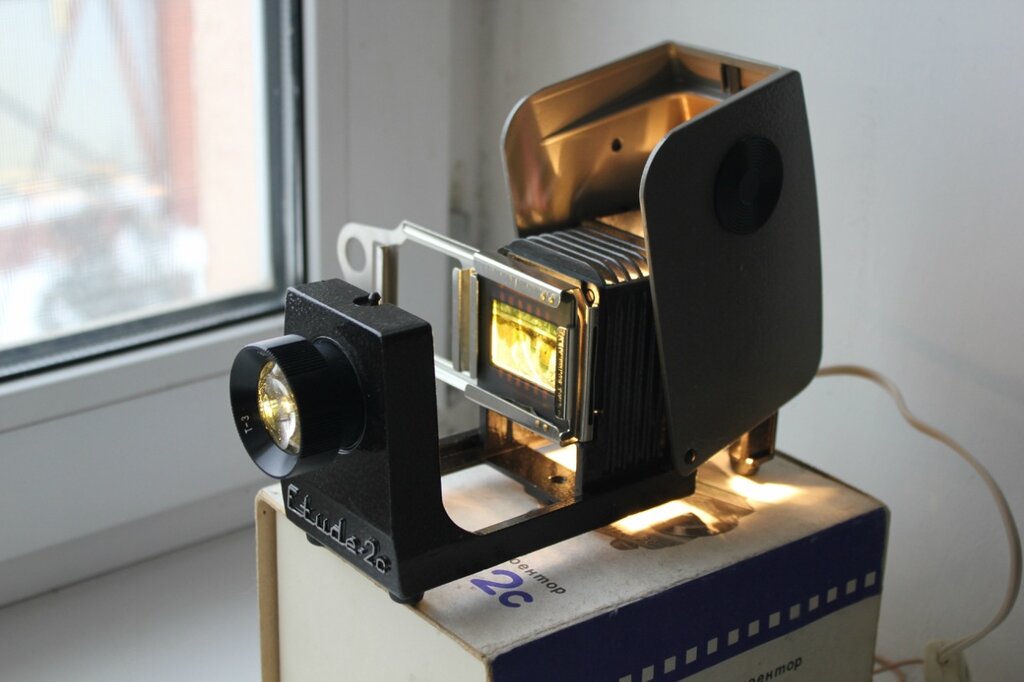

Диапроектор «СВЕТ», шестидесятые годы ХХ века
ФОТО: yandex.ru

Содержание статьи

• 1 Как сделать проектор своими руками
  • 1.1 Как сделать из телефона проектор
  • 1.2 Проектор на основе ноутбука
  • 1.3 Проектор для слайдов своими руками в домашних условиях
• 2 Нюансы изготовления прочих моделей видеопроекторов своими руками
  • 2.1 Лазерный проектор своими руками
  • 2.2 Гобо-проектор своими руками
  • 2.3 Голографический проектор своими руками
• 3 Экран для проектора своими руками
• 4 Кронштейн для проектора своими руками
• 5 Заключение

Как сделать проектор своими руками

Оказывается, изображение можно проектировать почти с любого современного источника, да ещё, при этом, разными способами.

Как сделать из телефона проектор

Изготовление простейшего видеопроектора на основе мобильного телефона доступно практически любому человеку, умеющему хоть немного работать руками.

Разберём этапы работ подробно. Для начала подготовим инструменты. Нам понадобятся:  обувная коробка, острый нож, клей, лупа, обрезки пенопласта.

А теперь этапы работ:

1. Приложить лупу к торцу коробки и обрисовать её.
2. Вырезать отверстие и закрепить в нём лупу.

Отверстие для лупы
ФОТО: youtube.comЛупа в торце коробки
ФОТО: youtube.com

Далее, необходимо изготовить держатель для гаджета и установить его в коробку. Прорезать в стенке коробки отверстие для шнура питания телефона. Подключить устройство к сети.

В коробку установлен держатель для телефона
ФОТО: youtube.com

А теперь монтируем лупу в отверстие и закрепляем её скотчем или клеем. Необходимо установить телефон на держателе внутри коробки. Место установки подобрать по лучшему изображению.

Проектор включён, можно наводить на экран
ФОТО: youtube.com

Проектор на основе ноутбука

Простейшая версия самодельного проектора на основе ноутбука или планшета изготавливается точно так же, как и на основе смартфона. Единственное принципиальное отличие состоит в том, что размер экрана-источника раза в три-четыре (по площади) больше, поэтому и все размеры нового изделия увеличиваются. Обувная коробка уже не подойдёт, надо взять коробку более солидного размера. Внутренность её необходимо покрасить матовой чёрной краской. Диаметр линзы должен быть примерно 100–120 мм, фокусное расстояние 20–30 мм.

При изготовлении такого проектора повторяются все те же шаги, что и при изготовлении проекционного устройства на основе смартфона.

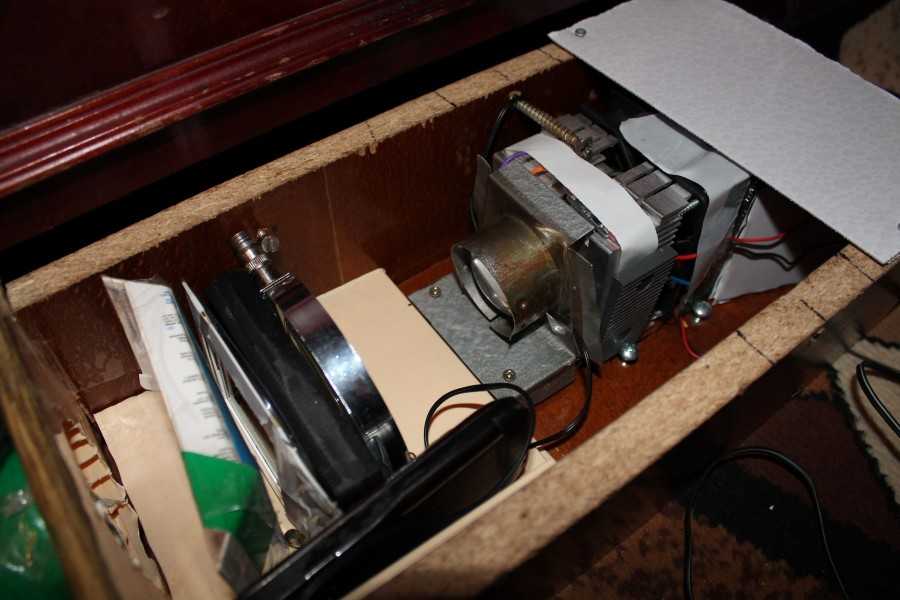

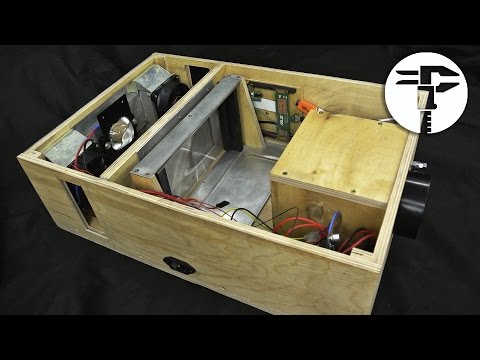

Существуют и более сложные в изготовлении варианты. Они требуют разборки старого ноутбука или планшета, чтобы извлечь оттуда экран. Необходимо собрать систему охлаждения устройства, так же на основе деталей от старых вычислительных устройств. Самодельщик должен владеть навыками монтажа электроники. Съём изображения с довольно большого экрана производится с помощью оптической системы, изготовленной на основе линз Френеля.

Корпус для установки ноутбука или планшета
ФОТО: youtube.com

Проектор для слайдов своими руками в домашних условиях

Слайды у кого-то остались как исторический артефакт. Но посмотреть их хочется, а диапроектора нет. Приходится делать своими руками.

Изготовление простейшей версии слайдпроектора очень похоже на создание проектора для смартфона. Только вместо мобильника в коробку устанавливается рамка для протяжки позитивной фотоплёнки или рамок со слайдами. А позади рамки следует установить лампу мощностью порядка 100 Вт. Чтобы обезопасить конструкцию от перегрева, на задней стенке коробки следует смонтировать маленький компьютерный вентилятор.

Имеется ещё довольно простой вариант демонстрации старых слайдов на современной технике, заключающийся в сканировании или фотографировании позитивов цифровой камерой в режиме макросъёмки. Результаты загружаются в планшет и демонстрируются с помощью описанного выше проектора для телефона.

Блок-схема слайдпроектора
ФОТО: Леонид Шальман

Нюансы изготовления прочих моделей видеопроекторов своими руками

Видеопроекторы от самодельщиков используются не только для коллективного просмотра фильмов, но и для создания различных видеошоу.

Лазерный проектор своими руками

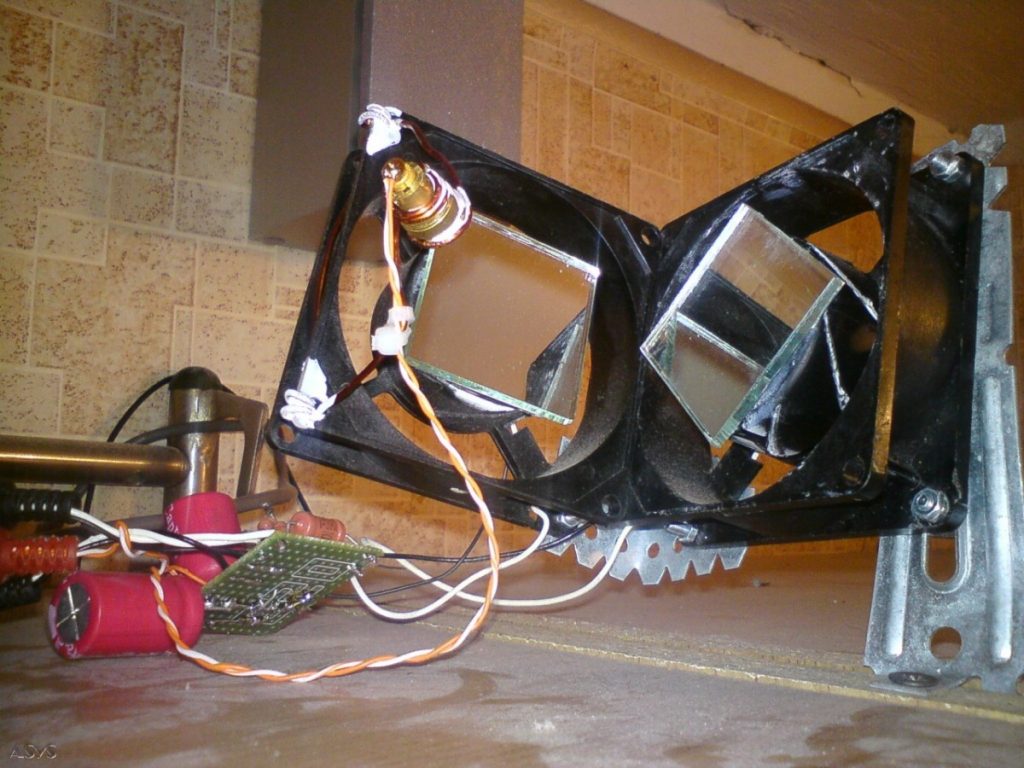

Самодельный лазерный проектор создаётся для демонстрации простейшего лазерного шоу в домашних условиях. Сюжетом действа являются фигуры Лиссажу, спроецированные на светлую стену. Изображение получается после многократного отражения луча лазерной указки от нескольких вращающихся зеркал. При этом зеркала установлены под углом 2-5º к оси вращения, а оси расположены под углом одна к другой.

Сами зеркала диаметром 30 мм вырезаются из старого CD-диска и закрепляются клеем на оси электромоторчика от детских игрушек.

Установка зеркала на ось электромотора
ФОТО: youtube.com

Достаточно подготовить два вращающихся зеркала, установить их под углом примерно 100º на плату. Рядом необходимо смонтировать два переменных резистора, подключить источник питания для моторчиков и спаять схему. На этой же плате крепится лазерная указка, направленная на одно из зеркал.

Самодельный лазерный проектор в сборе
ФОТО: youtube.com

Резисторами настраивается скорость вращения зеркал.

Гобо-проектор своими руками

Гобо-проектор является современным светотехническим средством для показа рекламы. Его преимущества перед обычной рекламой в том, что он позволяет демонстрировать на любой поверхности яркую картинку очень больших размеров. Место размещения не требует никаких согласований, так как картинку можно выключить в любой момент. Изображение можно проецировать на любую стену подходящих размеров.

Гобо-проектор делается своими руками, но в домашних условиях его компоненты изготовить сложно.  Можно, в лучшем случае, провести сборку из составляющих фирменного изготовления.

Гобо-проектор
ФОТО: youtube.comОбъектив и механизм смены слайдов
ФОТО: youtube. comКулер для охлаждения устройства
ФОТО: youtube.com

Основными частями гобо-проектора являются: металлический корпус, лучше из нержавеющей стали; качественный проекционный объектив, желательно, снабжённый системой зуммирования; автоматизированная система установки и переключения демонстрируемых слайдов; источник света, потребляющий порядка 50 Вт; вентилятор для охлаждения.

Оптический блок гобо-проектора сменяемый, что позволяет работать на разных расстояниях от стены и с разными размерами изображения.

Голографический проектор своими руками

Такое устройство создаётся предельно просто.

Иллюстрация	Описание действия
ФОТО: youtube.com	Из коробки для CD-дисков вырезать четыре трапеции с основаниями 30 мм, 60 мм и высотой 35 мм. Склеить из них усечённую пирамиду
ФОТО: youtube.com	Установить пирамиду на включённый смартфон или планшет и наслаждаться зрелищем

Watch this video on YouTube

Экран для проектора своими руками

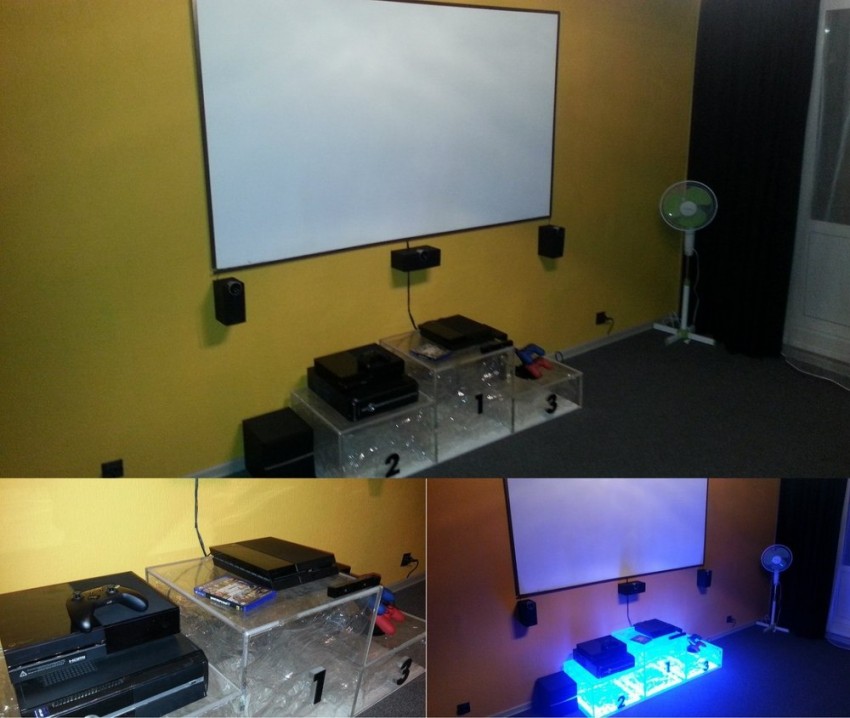

Экраном для проектора может служить лист ватмана или белая натянутая ткань. Из-за того, что у самодельных устройств световой поток слабый, смотреть воспроизведение следует в абсолютно тёмной комнате, а проектор ставить недалеко от экрана.

Кронштейн для проектора своими руками

Проектор устанавливают по-разному. Можно перед каждым сеансом вытаскивать его из угла и располагать на столе. Но это хлопотно и неудобно. Поэтому стоит найти ему постоянное место, где он никому не будет мешать, не портить дизайн жилища и всегда находиться в боевой готовности. Такое место оказалось на потолке.

Потолочный кронштейн для проектора
ФОТО: youtube.com

Заключение

Всегда приятно пользоваться вещами, которые сделаны своими руками. И вдвойне приятней, если дело рук своих доставляет удовольствие другим людям. Вот проекторы и являются таким изделием. Смотреть зрелище в компании всегда веселей.

Обсудить0

Предыдущая

МебельРаскладной стол своими руками: различное назначение и разнообразные конструкции

Следующая

DIY HomiusМоющие жидкости для крыши: свойства, виды и особенности применения

Проектор своими руками: 3 простых способа сборки

Сегодня существует огромное разнообразие приспособлений для воспроизведения видеоматериалов: телевизоры, смартфоны, домашние кинотеатры и т. д. Но организовать трансляцию для сколь-нибудь широкой аудитории увы не так просто, так как домашний кинотеатр или проектор стоит больших денег, и позволить себе такое удовольствие может далеко не каждый. Поэтому мы рассмотрим теоретические аспекты и несколько методов, которые позволят вам изготовить проектор своими руками.

Теория

Принцип передачи картинки с какого-либо носителя на вертикальную поверхность основывается на законах оптики. При взаимодействии различных  носителей со световым потоком происходит преломление лучей, изменение спектра с последующим отображением на экране.

Самодельный проектор можно реализовать разными способами. На практике существуют несколько технологий передачи изображения, которые реализованы во всевозможных фильмоскопах, слайдерах и проекторах. Наиболее популярны такие конструктивные решения:

• Диапроектор – основан на прохождении светового потока через прозрачный носитель. На рисунке ниже приведена схема такого устройства, Рис. 1: принципиальная схема диапроектора

где от источника света 2 поток направляется отражателем 1 к слайду 4, находящемуся в фокусирующей линзе 3. Измененный спектр  распространяется до оптического усилителя 6 и передается на экран 7.

• Эпипроекторы – работают за счет отражения светового потока от непрозрачных объектов. Рис. 2: принципиальная схема эпипроектора

На рисунке выше приведен принцип действия проектора отражающего типа, в котором источник света 1 передает поток, отражающийся зеркалами 2 и попадающий на изображение 3. Измененный  световой поток перемещается через объектив на отражатель, который передает картинку на экран.

• Кинопроекторы – передают видеоинформацию от движущихся слайдов кинопленки при прохождении через них светового потока.
• DLP проекторы – транслируют видеоинформацию с помощью отражения светового потока от специального чипа. Сам поток в них формируется цветовой логической матрицей. Такие приборы выдают высокую четкость картинки и точность цветопередачи. Рис. 3: Принципиальная схема DLP проектора
• LCD проекторы – реализуют передачу изображения посредством прохождения света через прозрачную LCD панель. В отличии от DLP технологии, жидкокристаллические проекторы дают на выходе яркие живые и насыщенные цвета.

Сегодня цифровые мультимедийные проекторы могут легко конкурировать по качеству фото и видеоматериалов с лучшими HD телевизорами. Поэтому домашние проекторы могут использоваться как персональный кинотеатр для семейного просмотра фильмов или в качестве средства демонстрации наглядных материалов на конференциях и лекциях. Увы, воссоздать цифровое мультимедийное устройство своими руками практически невозможно, так как необходимо синхронизировать работу механических, оптических и цифровых элементов. Но реализовать классический проектор с использованием цифрового оборудования под силу каждому.

На базе смартфона

Мобильные телефоны используются не только для связи на расстоянии, но и для обмена видеоданными.

Именно поэтому возникла идея изготовления проектора из карманного гаджета. Теоретически процесс получения изображения заключается в преобразовании графического сигнала с дисплея через оптическую линзу на любую поверхность. Для этого вам необходимо изготовить корпус, полностью затемняющий окружающее пространство, приспособления для крепления, как линзы, так и мобильного устройства.

Довольно просто подобрать увеличительное стекло или лупу. Главное, чтобы его габаритные параметры были соизмеримы с размерами экрана телефона. Для фиксации лупы можно использовать переднюю стенку корпуса. Для вертикального закрепления телефона можно применить картонную коробочку или ребра из картона, в которых мобильник не будет шататься. Корпус проще всего сделать из картонного коробка, так как в нем легко вырезать отверстие нужных параметров без специального оборудования.

Для работы вам пригодится скотч, клей, канцелярский нож, карандаш, линейка и циркуль.

Процесс изготовления проектора из смартфона заключается в следующем:

• Выберете одну из стен коробки таким образом, чтобы расстояние от нее до противоположной было наибольшим. Это предоставит более широкий спектр для настройки параметров отображения.
• Разметьте на выбранной стенке середину, вокруг которой вырежьте  отверстие под увеличительное стекло. Рис. 4: сделайте отверстие под лупу
• Закрепите увеличительное стекло на стенке коробки. Для этого можно использовать как скотч, так и хороший клей, важно, чтобы они не попали в просвет линзы, иначе это может испортить изображение от проектора. Рис. 5: закрепите лупу
• Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки. Рис. 6: изготовьте держатель
• Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла. Рис. 7: подберите расстояние
• Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки.

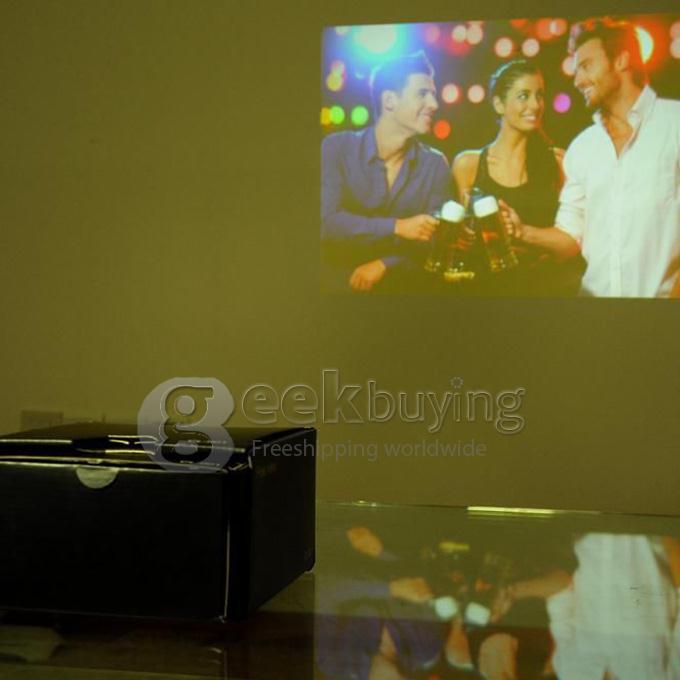

Проектор из смартфона готов, можете запустить трансляцию, но предварительно установите специальное приложение, которое повернет картинку на 180°.  В некоторых моделях телефонов достаточно отключить автоповорот экрана и установить гаджет вверх ногами. Просмотр лучше организовывать в хорошо затемненном помещении, чтобы повысить четкость и яркость картинки.

Помимо этого из мобильного телефона и полимерных пластин можно изготовить голографический проектор (рис. 8). Но стоимость такой самоделки выльется в немалую копейку, при относительно низком качестве изображения, поэтому конкурировать с вышеописанным образцом он сможет разве что в неординарности картинки.

Рис. 8: пример голографического проектора

На основе планшета или ноутбука

Такой проектор обладает более высоким качеством изображения за счет большего экрана. Существуют как более “гуманные” способы выполнения, при которых цифровые устройства остаются целыми, так и методы для которых вам понадобиться извлечь графическую матрицу для трансляции изображения.

Чтобы изготовить проектор из ноутбука вам понадобится картонная коробка достаточно больших размеров, чтобы ее торцевая сторона была соизмерима с монитором, а длина составляла не мене 50см. Увеличительное стекло должно иметь довольно большие размеры, хорошо справятся с задачей линзы Френеля, также актуально использовать линзу от приспособления для полностраничного чтения книг. Чтобы собрать проектор вам понадобится выполнить следующие действия:

• Прорежьте на торцевой поверхности коробки отверстие для увеличительного стекла. Рис. 9: прорежьте отверстие для стекла

Его габариты делаются чуть меньше линзы, чтобы ее можно было закрепить на краях.

• При помощи изоленты, скотча или силиконового герметика зафиксируйте объектив в отверстии. Рис. 10: зафиксируйте линзу

Важно добиться плотного прилегания стекла к картону, чтобы исключить проникновение света в проектор извне.

• В стенке напротив сделайте отверстие для монитора ноутбука. Рис. 11: сделайте отверстие для монитора

При установке последнего край картона должен идти внахлест, чтобы свет, опять же, не проникал внутрь проектора.

• Установите ноутбук вверх ногами так, чтобы клавиатура находилась на крышке коробки. По принципу оптического переворота картинки линзой. Рис. 12: установите ноутбук

Простейший проектор из ноутбука готов, достаточно включить его в розетку и можете наслаждаться трансляцией любимого фильма. По такому же принципу можете использовать планшет для сборки проектора.

Проектор из устройства для просмотра слайдов

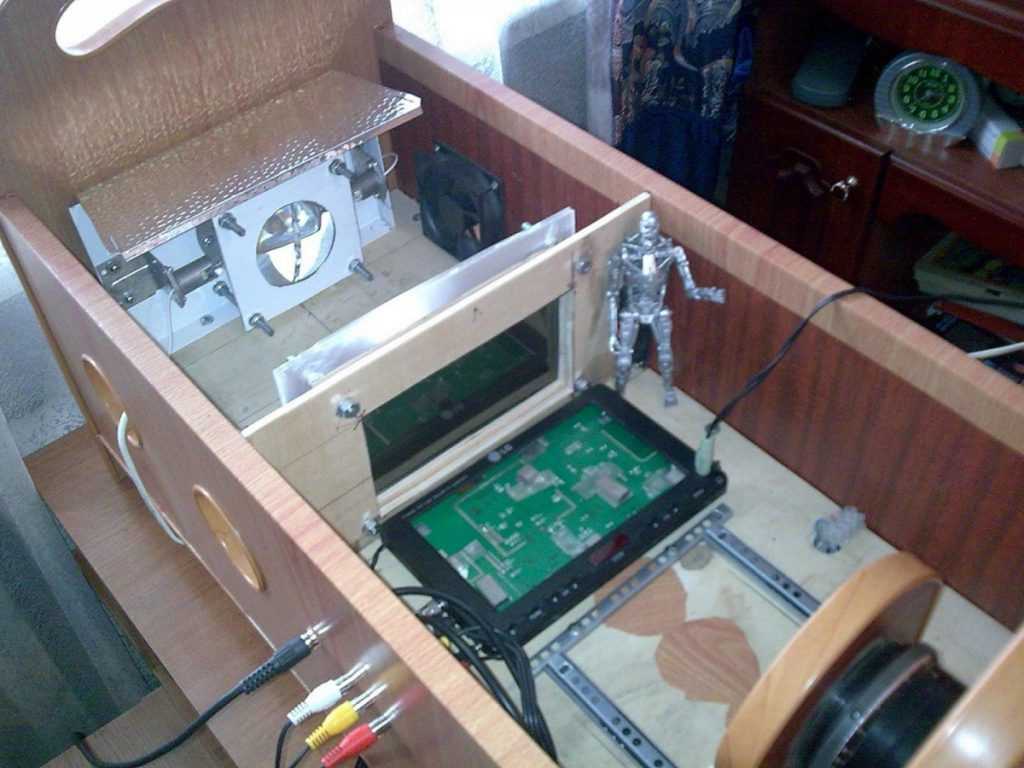

Изготовление проектора из уже готового агрегата значительно упрощает задачу, так как никаких корректировок в плане оптических эффектов вам производить уже не требуется. Эти настройки сделаны на заводе и аппарат для просмотра слайдов прекрасно демонстрирует графические объекты с бумажных или других носителей форматом А4. Единственная ваша задача – подобрать наиболее подходящий транслятор фото- видеосигнала. В данном примере мы рассмотрим изготовление проектора из рабочего монитора планшета, который подходит по размеру диаскопа.

Для этого вам понадобится выполнить такие действия:

• Отсоедините матрицу от гаджета, отлично подойдет планшет, который вами более не эксплуатируется. Рис. 13: демонтируйте ЖК матрицу

При демонтаже матрицы соблюдайте предельную  осторожность, чтобы не повредить хрупкий элемент.

• Вместе с LCD панелью демонтируйте и электронную плату планшета, так как через нее будет осуществляться подключение к ПК для передачи данных.
• Поместите матрицу на стекло с зазором между ними около 5мм. Рис. 14: установите ЖК панель на стекло

Расстояние необходимо для вентиляции, так как мощный поток света будет обуславливать и чрезмерное нагревание поверхности.

• Установите напротив зазора вентилятор, в данном случае используется кулер. Рис. 15: установите вентилятор

Благодаря малому весу он крепиться при помощи двустороннего строительного скотча.

Проектор готов – достаточно подключить оба устройства в сеть и запустить нужный видеоматериал через компьютер. На этом проекторе вы получите достаточно высокое качество изображения, которое, как правило, мало зависит от расстояния до экрана. Следует отметить, что в продаже можно найти и меньшие устройства для просмотра слайдов, которые будут соизмеримыми с экраном смартфона.

Способы улучшения качества картинки

Чтобы повысить четкость изображения от самодельного проектора необходимо выполнить такие несложные меры:

• Установите на мониторе максимальную яркость и контрастность – это повысит качество передачи картинки.
• Устраните все щели и зазоры в корпусе проектора, через которые может проникать лишний свет.
• Окрасьте внутренние стенки самодельного проектора в черный цвет. Если есть возможность, лучше оклеить ее черной бархатной тканью, чтобы максимально снизить отражение света от стенок. Рис. 16: окрасьте стенки в черный цвет

Помимо этого на качество трансляции проектора влияют и внешние факторы. Так, чтобы картинка хорошо воспринималась, окна должны завешиваться шторами в светлое время суток, а ночью просто отключаются все источники освещения. Запомните, чем меньше расстояние до экрана, тем выше качество изображения на нем. Также имеет значение и сам экран – предпочтительнее иметь ровную однотонную поверхность спокойных цветов.

Видео инструкции

Вы можете сделать объектив своими руками с отличным боке, используя старый объектив проектора

Если вы хотите запечатлеть мечтательный взгляд, но не можете найти объектив в своем бюджете, почему бы не сделать его самостоятельно?

Со старым объективом для проектора и несколькими специальными деталями вы можете не только сделать собственный объектив по своим спецификациям, но и получить безумное боке.

Идея исходит от фотографа Тома Калтона на YouTube, который говорит, что ключом к созданию собственного объектива является старый объектив проектора. Эти объективы можно найти на eBay по довольно низкой цене, но другие варианты включают веб-сайты подержанных фотографий, распродажи недвижимости и т. Д. Цены могут варьироваться в зависимости от возраста, бренда и светосилы объектива. Но менее чем за 100 долларов это хороший ориентир.

Посмотрите видео ниже!

Ступени

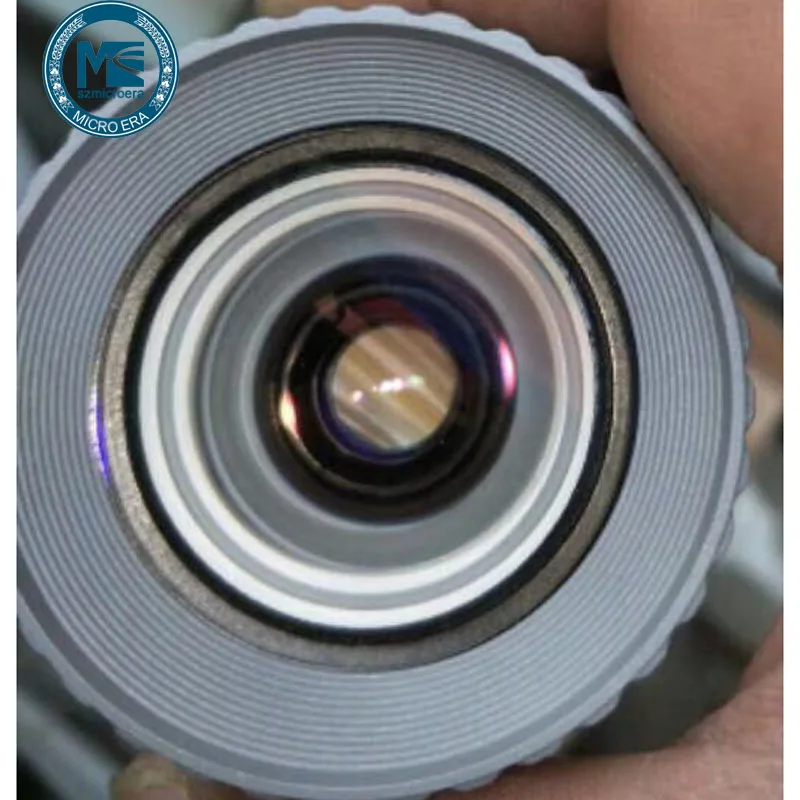

Калтон купил на eBay пару объективов для проекторов 50 мм и 16 мм, оба из которых имели быстродействие f-stop f1.2, что давало разные результаты, но все еще работало.

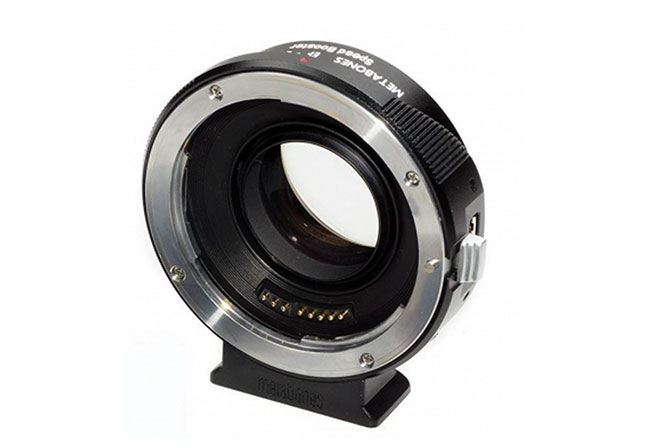

Далее следует фокусирующее устройство, называемое геликоидным адаптером. Поскольку проекторы вставляют объектив в корпус, в который встроен механизм фокусировки, вам нужен способ добавить эту возможность самому объективу. Вот тут-то и появляется геликоид, поскольку он придает объективу проектора эту функциональность.

Геликоид обычно изготавливается из латунной или пластиковой трубки и имеет встроенный механизм фокусировки. Думайте об этом как о линзе без элементов. Существует большое разнообразие размеров и форм, поэтому имеет смысл сначала найти объектив для проектора, а затем измерить его диаметр штангенциркулем. Таким образом, вы можете найти геликоид с похожим диаметром, чтобы поместить его.

Компания Carlton использовала модель m58 на m58, но есть также переходники для крепления EF и даже Nikon Z. Так что есть хороший шанс, что вы найдете тот, который близок к вашим потребностям. Кроме того, если вы не можете найти его для крепления вашей камеры, не расстраивайтесь. Вы всегда можете использовать переходное кольцо для объектива, с помощью которого можно установить весь массив объективов на камеру.

Чтобы собрать этот кладж, потребуется помощь в виде нарезанных резиновых камер велосипедных покрышек и старой доброй изоленты для точной настройки. Суть в том, чтобы иметь возможность надежно захватить объектив проектора, одновременно блокируя любую утечку света, возникающую при соединении объектива и геликоида. У Карлтона есть лайфхак для этого, так как надевание резины на объектив потребует некоторых усилий. Просто сначала замочите резину в кипящей горячей воде, чтобы она стала достаточно податливой, чтобы ее можно было надеть на корпус объектива.

Теперь, когда у вас есть все это вместе, пришло время откалибровать вещи, чтобы найти диапазон фокусировки, и это потребует сдвига объектива до достижения правильного расстояния от конца объектива до датчика изображения. Обычно это место, где задний элемент объектива находится на одном уровне с креплением объектива.

Не делайте этого, когда объектив прикреплен к камере, так как вы рискуете повредить датчик и задний элемент объектива в случае их удара. Вы также хотите убедиться, что объектив свободен от механического затвора, если он у вас включен.

Это будет немного проб и ошибок в зависимости от используемого вами объектива. Один объектив может иметь очень короткое фокусное расстояние и, как таковой, ограничиваться портретной съемкой, в то время как другой может иметь большую длину, чтобы обеспечить эффект боке на заднем плане. Калтон говорит, что линзы проектора действительно предлагают супер резкое разрешение и безумно закрученное боке.

Единственной другой проблемой может быть некоторое виньетирование, но Калтон смог устранить его, сняв в режиме кадрирования.

Это может показаться очень неуклюжим занятием, и вы должны быть осторожны при калибровке расстояния до объектива. Но если вы хотите получить фантастический вид объектива, который вы просто не можете найти в арендованном объективе, и у вас ограниченный бюджет, создание собственного объектива со старым объективом проектора и несколькими запасными частями может быть вашим решением. путь вперед без необходимости манипулировать им в цифровом виде при публикации.

Как сделать дешевый проектор для смартфона своими руками (шаг за шагом)

Сара Родригес-Мартинес

А- А+

Скачать как PDF

Подпишитесь ниже, чтобы скачать статью немедленно

Вы также можете выбрать свои интересы для бесплатного доступа к нашему обучению премиум-класса:

Основы бизнеса

Шпаргалки

Детская фотография

Красочные городские пейзажи

Состав

Творческая фотография

Креативные концепции портрета

Цифровые фотоколлажи

Сказочная портретная фотография

Фотография еды

Интерьерная фотография

Редактирование ландшафта

Пейзажная фотография

Обработка Lightroom

Пресеты Lightroom

Длинная выдержка

Макрофотография

Фотография Млечного Пути

Моя камера и фотография

Органический маркетинг

Домашние животные

Фотография товара

Фотография неба

Социальные сети

Натюрморт

Интервальная съемка

Туристическая фотография

Городская фотография

Фотография дикой природы

Ваша конфиденциальность в безопасности. Я никогда не поделюсь вашей информацией.

Самодельный проектор для смартфона — увлекательный проект, которым можно заниматься всей семьей. Вы узнаете, как работает оптика, и разовьете свой творческий потенциал, а также утилизируете коробки, которые есть у вас дома.

Наслаждайтесь просмотром видео и фотографий на телефоне с помощью недорогого проектора для смартфона, сделанного своими руками!

Фото Анеты Павлик на Unsplash

[ Примечание: ExpertPhotography поддерживается читателями. Ссылки на продукты на ExpertPhotography являются реферальными ссылками. Если вы воспользуетесь одним из них и купите что-нибудь, мы немного заработаем. Нужна дополнительная информация? Посмотрите, как это все работает здесь. ]

Для этого урока вам понадобится

• Коробка для обуви (или аналогичная)
• Плотная черная бумага или черная матовая краска
• Карандаш
• Линейка
• Клей и кисть
• Двусторонний скотч (дополнительно)
• Ножницы или точный нож
• Увеличительное стекло
• Зеркало.

Шаг 1. Выберите правильное зеркало и коробку для самодельного проектора

Чтобы собрать этот проектор, мы поместим зеркало и увеличительную линзу в коробку, чтобы световые лучи, исходящие от вашего телефона, создавали большее проецируемое изображение . Чем больше света попадает на увеличительное стекло, тем ярче будет итоговое изображение. По этой причине вы хотите иметь относительно узкую коробку, чтобы избежать рассеивания света до того, как он достигнет стекла.

Вам понадобится длинная коробка, чтобы можно было регулировать расстояние между проекционным объективом и телефоном. Имея это в виду, вам нужно использовать коробку, на которую поместится экран вашего телефона. В моем случае я взял коробку 16х31х12 см.

Зеркало должно быть прямоугольным и простым и иметь как минимум тот же размер, что и телефон, который вы будете использовать.

Шаг 2. Затемните внутреннюю часть проектора для лучшего качества изображения

С помощью острого ножа или ножниц вырежьте одну из узких сторон внешней коробки. Сохраните его, потому что это неотъемлемая часть вашего проектора.

Не забудьте также разрезать крышку коробки.

Свет, отражающийся от стенок коробки, может вызвать шум и привести к ухудшению качества изображения. Чтобы избежать этого, вы должны сделать внутренние стороны проектора черными. Вы можете покрыть внутреннюю часть проектора, наклеив черную матовую бумагу.

Кисточкой равномерно распределите клей, чтобы черная бумага плотно прилегала к коробке. Если хотите, вместо клея можно использовать двусторонний скотч.

Другой вариант — покрасить коробку. Имейте в виду, что вам нужно будет дать краске высохнуть, и обязательно используйте продукт с матовой текстурой. Вам также необходимо покрыть внутреннюю часть крышки коробки и узкую сторону коробки, которую вы вырезали ранее.

Шаг 3. Как установить объектив в самодельный проектор для смартфона

Возьмите увеличительное стекло и снимите его ручку. Обведите контур увеличительного стекла в центре узкой стороны, которую вы вырезали.

Прецизионным ножом вырежьте контур так, чтобы увеличительное стекло плотно вошло в сделанное вами отверстие. Теперь у вас есть сторона объектива, готовая к установке.

Шаг 4. Создание регулируемого ручного фокуса для проектора смартфона

Наличие регулируемого фокуса означает, что мы должны иметь возможность перемещать объектив относительно телефона. Для этого вам нужно построить вторую коробку, которая поместится внутри внешней коробки. Измерьте внутреннюю часть коробки. Сделайте сгибы на 4 листах черной бумаги так, чтобы они соответствовали краям коробки, используйте линейку, чтобы сделать точные сгибы на бумаге.

Когда у вас будут все четыре сгиба, сделайте надрезы глубиной 5 мм на одном из краев и сложите получившиеся клапаны.

Прикрепите створки к соседним с помощью клея.

Это сделает конструкцию более жесткой. Затем склейте листы друг с другом, чтобы получилась открытая коробка. Наконец, приклейте сторону линзы к клапану внутренней коробки.

Внутренняя коробка должна относительно плотно прилегать к внешней.

Шаг 5. Установка зеркала в картонный проектор для смартфона

Объектив проецирует изображения с телефона, концентрируя и преломляя свет. Это означает, что изображение, которое мы получаем на стене, перевернуто вверх ногами и слева направо. Исправить первое несложно. Все, что вам нужно сделать, это отключить функцию автоповорота экрана телефона и перевернуть телефон вверх дном.

Чтобы исправить изображение слева направо, вам нужно зеркало, чтобы получить зеркальное изображение, которое инвертирует линза.

Поместите зеркало под углом 45⁰ к стороне, противоположной линзе. Убедитесь, что, глядя в зеркало сверху, вы видите выступающую линзу.

Шаг 6. Вырежьте окно для вашего смартфона

Измерьте ширину и длину экрана вашего телефона. На крышке проектора прямо над зеркалом нарисуйте прямоугольник размером с экран вашего телефона.

Вырежьте прямоугольник точным ножом. Не беспокойтесь, если прямоугольник получится слишком большим, но будьте осторожны, чтобы не превысить размер самого телефона.

Вставьте увеличительное стекло в отверстие, которое вы вырезали в шаге 3. Готово! Вы сделали свой собственный проектор для смартфона. При желании вы можете украсить его красками, цветной бумагой или любым другим подручным материалом.

Как настроить фокус проектора для получения оптимального изображения

Чтобы настроить проектор, поместите его перед белой стеной или экраном. Включите максимальную яркость телефона и поместите его лицевой стороной вниз поверх прорезанного отверстия. Я рекомендую вам отключить автоповорот и установить время сна экрана на «Никогда». Далее выключите весь свет в комнате, единственным источником света должен быть проектор.

Медленно отодвиньте линзу от зеркала, глядя на изображение на стене. Прекратите двигать объектив, когда получите четкое изображение. Возможно, вам придется изменить расстояние между стеной и проектором, если изображение недостаточно четкое.

Это пример проецирования с помощью моего самодельного проектора для смартфона.

Сборка проектора без зеркала

Если у вас нет зеркала, вы все равно можете сделать проектор. Поместите телефон перевернутым изображением прямо перед объективом. Чтобы телефон был надежно закреплен, я рекомендую закрепить его на липучке. Это также облегчит извлечение телефона.

Без зеркала проектор вашего смартфона не исправит инверсию изображения. По этой причине я рекомендую вам избегать всего, что связано с письмом.

Общие вопросы

Как работает самодельный проектор?

Идея проектора заключается в том, что световые лучи, исходящие от вашего телефона, проходят через увеличительную линзу, расположенную на определенном расстоянии. Это создает большее проецируемое изображение. Это изображение будет перевернутым, но это можно исправить, поместив зеркало между телефоном и объективом.

Почему изображение моего самодельного проектора перевернуто?

Изображение самодельного проектора перевернуто, если в нем используется только одна выпуклая линза. Изображение будет инвертировано и увеличено.

Какой объектив используется в самодельном проекторе?

Для сборки самодельного проектора вам понадобится выпуклая линза. Эти линзы больше в центре, чем по краям. Самый простой способ получить выпуклую линзу — использовать увеличительное стекло. Вы можете снять держатель и поместить его в проектор.

Как увеличить экран проектора?

Большинство проекторов имеют кольцо масштабирования для увеличения изображения. Если у вас есть самодельный проектор, у вас, вероятно, не будет кольца зума. Самый простой способ увеличить экран — поставить проектор дальше. Возможно, вам придется перенастроить фокус, перемещая телефон вперед и назад.

Кто изобрел проектор?

Проекторы изображений с линзами существуют с 1659 года, когда Христиан Гюйгенс изобрел волшебный фонарь.
