Обзор объектива МС Юпитер 37А | Сайт профессионального фотографа в Киеве

Многие советские объективы могут похвастаться хорошим качеством изображения и сборки, так как являются копиями немецкой оптики. Юпитер 37А является копией Carl Zeiss Jena DDR Sonnar 135 mm f/3.5 MC, что говорит о многом.

Это мой третий советский объектив. В случае с Юпитером 37а я совершенно не жалею о покупке. Даже более, исходя из своего опыта съемки на советские фиксы, хочется сделать рубрику «навiщо платити бiльше».

Первые ощущения. Как только его берешь в руки, возникает вопрос: почему такой тонкий? Для телевика он очень компактный. Вес чуть больше 300 грамм, диаметр резьбы под светофильтр 52мм, а толщина объектива меньше диаметра байонета фотоаппарата. На 5D mark II он смотрится чудаковато (можно сказать, несолидно). Но какая разница? Он очень легкий и его удобно носить с собой. А качество изображения выше всяких похвал.

Что можно сказать о качестве изображения?

Во-первых, он очень резкий.

На открытой есть небольшая потеря резкости по краям. Закрыв диафрагму до f6, я получил бритвенно резкую картинку. Полно размерные примеры:

На открытой присутствует небольшое виньетирование.

Во-вторых, он даёт очень приятное боке. Перед покупкой меня немного смущала его небольшая светосила, но потом я убедился, что это не мешает получать красивый размытый задний план.

В-третьих, он очень контрастен и не боится контрового света. Контровый свет — бич советских объективов. Гелиос 81Н в этом плане меня несколько разочаровал. Поэтому я специально покупал версию МС Юпитер 37а (версия без приставки «МС» не имеет мультипросветления, позволяющего снимать в контровом свете). Вот тестовые снимки, сравнение с Canon 85mm 1.8.

Canon чуть лучше справляется и дает больше контраста, но и Юпитер не так уж плох.

Видео тест

Удобство пользования.

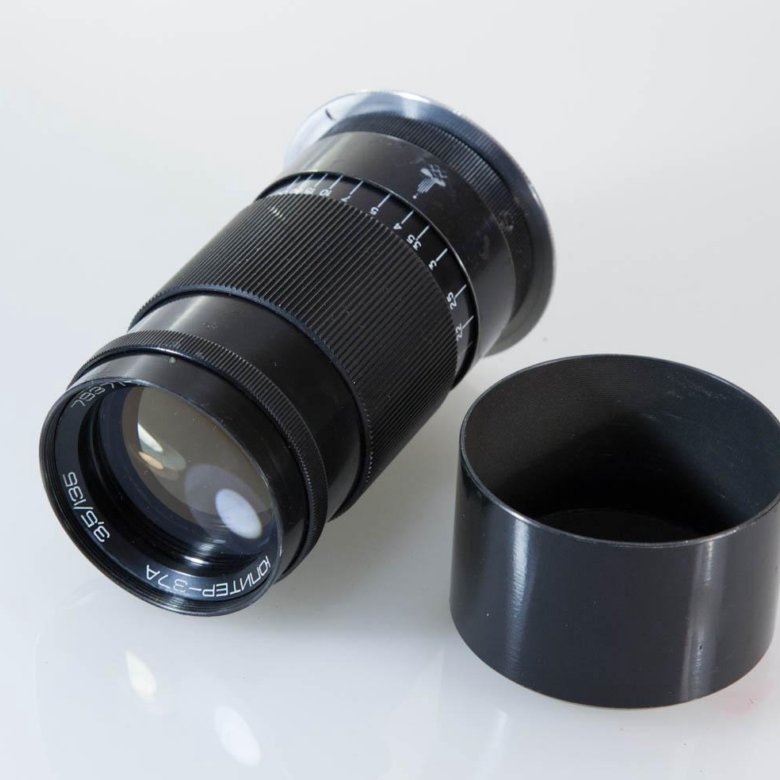

МС Юпитер 37а с переходником, защитным фильтром и блендой с ибея

Это мануальный объектив, что ограничивает сферу его применения и делает его не всегда удобным в использовании. Тем не менее, фокусироваться на него удобно. Плавное кольцо фокусировки (хоть и непривычно маленькое) и диафрагма f3.5 позволяют нормально снимать портреты с рук. Но все же процент брака есть.

Кольцо управлением диафрагмой не имеет фиксированных значений, что может быть удобно при видеосъемки.

Этот объектив ставиться на Canon через популярный переходник М42/Canon, что также удобно.

Ещё о качестве.

Как и с Гелиосом 81Н, я провел тест на сравнение с более современным объективом.

Не всегда легко заметить разницу между фото на Canon 85 1.8 и МС Юпитер 37а. Юпитер даёт чуть более контрастную картинку. Canon же более мягкий по цветам. С контровым светом Canon справляется чуть лучше. Но и Юпитер не сильно отстаёт.

Ещё есть такой нюанс: при съемке на Юпитер фотоаппарат часто недоэспонирует кадры, на Canon 85 1. 8 же наоборот, пересвечивает.

Тест боке Canon 135mm f2L против Юпитер 37А:

Вердикт

Я ещё не дошел до того уровня просветления, чтобы брать с собой на съемку исключительно мануальные фиксы. Но имея в сумке Canon 85 1.8 и Юпитер 37А я об этом задумался. Объектив Юпитер 37А дает снимки отличного качества. Для художественной и неспешной портретной съемки он подходит отлично. Он даёт больше процент брака, чем автофокусные объективы — это основной минус. С другой стороны могу смело его рекомендовать видеографам, ведь кольцо фокусировки очень плавное и у объектива ручная диафрагма.

Я забыл упомянуть о самом главном — о цене. Его можно купить совсем недорого. Если рассматривать параметр цена/качество, то он достоин наивысших похвал. По  параметрам цена/качество/удобство из-за отсутствия автофокусировки он имеет ограниченную сферу применения. Репортаж будет снимать сложно. Это линза — для неспешных творческих фотосессий. Плюс очень радуют уникальные для такого фокусного расстояния малые габариты и вес.

Для защиты объектива рекомендую использовать защитные фильтры Hoya. Я крышечку не таскаю с собой, а вот фильтр и бленда у меня всегда надеты.

Также читайте: Повторные впечатления от Canon 135mm f2L

Объектив Юпитер-37А для Nikon с чипом

Объектив Юпитер-37A для Nikon — длиннофокусный объектив с ручным управлением диафрагмой (с предварительной установкой), производившийся в большом количестве на Казанском оптико-механическом заводе (КОМЗ) до 2009 года. Этот объектив называют маленьким телевиком или большим портретником за его исключительные особенности. Объектив Юпитер-37A комплектовался сменным хвостиком, позволяющим устанавливать данный объектив на фотоаппараты с различными соединениями, металлической блендой. Диафрагма имеет непрерывное кольцо хода, что позволяет плавно закрывать и открывать диафрагму. В целом объектив обладает оптимальным сочетанием неплохого разрешения и умеренного контраста.

К фотоаппарату объектив крепится с помощью адаптера M42 — Nikon с чипом подтверждения фокусировки. При использовании данного адаптера автоматика камеры будет работать в режиме «приоритета диафрагмы». Камера подтверждает точность наводки на резкость (подает звуковой сигнал, высвечивается световая информация на дисплее) при полунажатии на спусковую кнопку и попадании объекта в фокус


Характеристики

Фокусное расстояние 135 мм
Относительное отверстие 1:3.
5
Угол поля зрения 18°
Резьба для фильтров 52 мм
Тип крепления M42+адаптер
Разрешающая способность (центр/край) 45/30 линий/мм
Масса 0,41 кг


Совместимость

Объектив совместим с фотоаппаратами системы Nikon:

Nikon D5

Nikon D40

Nikon D40x

Nikon D50

Nikon D60

Nikon D70

Nikon D70s

Nikon D80

Nikon D90

Nikon D100

Nikon D200

Nikon D300

Nikon D300s

Nikon D500

Nikon D600

Nikon D610

Nikon D700

Nikon D750

Nikon D800

Nikon D800e

Nikon D810

Nikon D810a

Nikon D850

Nikon D3000

Nikon D3100

Nikon D3200

Nikon D3300

Nikon D3400

Nikon D5000

Nikon D5100

Nikon D5200

Nikon D5300

Nikon D5500

Nikon D5600

Nikon D7000

Nikon D7100

Nikon D7200

Nikon D7500


Комплектация

Объектив Юпитер-37A

Адаптер М42 — Nikon с чипом и оптическим элементом


Примеры фотографий

Августовские полевые испытания.

Объектив «Юпитер-37А 3,5/135» КОМЗ. Часть первая, описательная: aran7 — LiveJournal Шёл серый августовский день, воздух был наполнен крошечными каплями воды, казалось, висевших в воздухе и летевших под действием ветра в разные стороны — обычно прямо в лицо.
В этот день, казалось бы, не предвещавший ничего хорошего, я, стоя на перекрёстке двух оживлённых улиц в центре города и будучи одетым явно не по погоде, обрёл свой новый объектив — «Юпитер-37А 3,5/135». Новым он, правда, был только для меня — я купил его по объявлению, за практически символическую сумму.

Моей целью было испробовать новое для меня фокусное расстояние, равное 135 мм: мои прежние объективы были, в основном, либо сильно короче (до 58 мм), либо сильно длиннее (500 мм у «МС ЗМ-5СА»), и мне захотелось объектива с промежуточными характеристиками. Также привлекло значение относительного отверстия 1:3,5.


Объектив имеет лаконичный и минималистичный дизайн: он имеет строгую циллиндрическую форму с практически одинаковой по всей длине шириной. Все надписи и обозначения выполнены скромной белой краской. Единственный красный штрих, который себе позволили дизайнеры, это фокусировочная метка «R» для обладателей инфракрасной плёнки, пример трогательной заботы об приверженцах инфракрасной фотографии.

«Юпитер 37А» — весьма тяжёлый объектив, что кажется удивительным при его относительно миниатюрных размерах. Снаружи он покрыт чёрной краской, но не ровной матовой, как это обычно бывает, а какими-то крупными засохшими брызгами, как будто его красили неисправным пульверизатором. Все эти черты придают ему ощущение какой-то оборонной продукции. Ни одной пластиковой детали объектив, судя по всему, не содержит.

Надёжность этого объектива, согласно отзывам пользователей, очень высока. Именно поэтому я решился на покупку бывшего в употреблении экземпляра.

В сети встречаются изображения оптической схемы объектива, состоящей из 4х линз, 2 из которых обладают весьма внушительной толщиной и склеены между собой.

На моём экземпляре изображён знак качества.

Вокруг передней линзы стильным шрифтом нанесено название объектива, серийный номер и логотип производителя.

«Юпитер» — название серии объективов, 37 — номер модели (раньше выпускался его предшественник, «Юпитер-11» с относительным отверстием 1/4, а также множество других «Юпитеров» с другими фокусными расстояниями), а буква «А» обозначает «Адаптер».
«3,5/135» — соответственно, относительное отверстие и фокусное расстояние.

Судя по серийному номеру, начинающемуся на цифры «81«, мой экземпляр был выпущен в далёком 1981 году, и, таким образом, «Юпитер-37А» становится самым старым среди моих объективов.

Логотип производителя принадлежит Казанскому оптико-механическому заводу. Как сообщают, завод ещё в 2000-х годах занимался производством объективов, в том числе и «Юпитера-37», только более современной версии, впрочем, не слишком отличавшейся от старой. Ныне, ко всеобщему сожалению, Казанский завод окончательно перешёл от объективов к биноклям, микроскопам и другой специализированной технике.

Линзы объектива покрыты однослойным просветляющим покрытием (производилась также версия с многослойным, с буквами «МС» в названии), которое за долгие годы частично повредилось.

Задняя часть объектива снабжена штатным заводским адаптером с посадочной резьбой М42 для присоединения к фотоаппарату. В стародавние времена, как сообщают, выпускалась малой партией и версия с байонетом «К», с механизмом «прыгающей диафрагмы» и соответственным образом изменённым корпусом, но теперь её днём с огнём не найдёшь. Зато у этой версии с буквой «А» в названии можно просто поменять штатный адаптер с резьбой М42 на адаптер с любым нужным байонетом, если таковой, конечно, удастся найти. Очень удобно.

Объектив состоит из трёх частей. На передней части — кольцо управления диафрагмой. Работает оно необычным, несколько своеобразным способом. По умолчанию диафрагма закрыта, и кольцо стоит на положении 22. Чтобы поменять значение диафрагмы, нужно надавить на кольцо диафрагм (оно подпружинено) по направлению к фотоаппарату, повернуть кольцо до нужного положения и отпустить. Теперь, чтобы навестись на резкость, можно повернуть кольцо (ненажатое) до положения полностью открытой диафрагмы, выполнить наводку на резкость, а перед фотографированием повернуть кольцо обратно до выбранного положения — дальше оно не повернётся. Кольцо диафрагмы поворачивается плавно, с некоторым усилием — не настолько легко, как кольцо окончательной установки диафрагмы у «Гелиоса 44-2».
Минимальное значение диафрагмы — 3,5, и это очень неплохой показатель для объектива с большим фокусным расстоянием.

Средняя часть, самая длинная, является кольцом фокусировки. Оно вращается с приятной плавностью, немного туговато ближе к «бесконечности» и более свободно на ближних дистанциях. Возможно, это даже сделано специально, ведь в районе «бесконечности» для точной фокусировки нужно вращать кольцо в очень узких пределах. При фокусировке происходит удивительное: средняя часть выдвигается из задней, а передняя — из средней, причём делают они это с разной скоростью. Передняя часть, включая переднюю линзу, при этом не вращаются. При фокусировке на дальние дистанции шкала фокусировки оказывается скрытой корпусом задней части, поэтому в ней прорезано специальное окошко. Минимальная дистанция фокусировки, согласно шкале, равна 1,2 м — не слишком-то близко.

При фокусировке на ближние дистанции вся начинка объектива уезжает куда-то вперёд, открывая глазу внутренности механизма объектива — направляющие и резьбы, смазанные маслом. Масла производитель не пожалел, так что его капельки теперь можно наблюдать на внутренней стороне задней линзы. Они очень мелкие, надеюсь, что не сильно повлияют на качество изображений. Кстати, аналогичное явление я стал наблюдать и у своего «МС Зенитара-К 2,8/16».

Внутри у объектива аж целых 12 лепестков диафрагмы. Это очень много для той цены, по которой сейчас можно купить этот объектив. У многих других объективов по 5-6 лепестков, иногда 8.Чем больше лепестков, тем более однородно размытым будет фон на изображениях, полученных с частично закрытой диафрагмой.

Резьба для светофильтров у объектива имеет диаметр 52 мм. Для меня это была большая радость, ведь у меня есть градиентный и поляризационный фильтры на эту резьбу, да и вообще, это первый случай, когда у моего нового объектива диаметр резьбы под фильтр совпал с таковым у какого-либо из старых.

Пишут, что объектив комплектовался крышками, металлической блендой на резьбе, платсмассовым чехлом и инструкцией. У меня ничего этого нет.

Передо мной стояла задача: использовать этот «Юпитер-37А» со своей камерой «Pentax K-30», которая имеет байонет «К». Можно, конечно, использовать переходник М42-К, но я решил поступить иначе и воспользоваться предусмотренной разработчиком возможностью использовать сменные адаптеры.

Дело в том, что система сменных адаптеров (обычно их называют «сменные хвостовики типа «А»») была разработана советскими проектировщиками путём упрощения уже существовавшей на тот момент системы сменных хвостовиков типа «Т», применявшихся и до сих пор применяющихся на некоторых импортых объективах.

Адаптеры системы «Т» состоят из двух частей — внутренней, которая с помощью экзотической резьбы Т42 с мелким шагом соединяется с объективом, и внешней, которая крепится на внутренней с помощью 3х винтов, которые просто прижимают внешнюю часть к пазу внутренней, и снабжена нужным байонетом. Такая «двухступенчатая» схема была нужна, чтобы объектив можно было после установки адаптера повернуть шкалами кверху. В системе адаптеров «А» нет внутренней части — на объективах сразу изготавливается паз для установки адаптера с тремя прижимающими винтами. Таким образом, системы адаптеров «А» и «Т» оказываются частично совместимы, геометрические размеры у них одинаковы.

Порывшись в каталогах фотомагазинов, я обнаружил искомое — адаптер «T-mount — Pentax K» корейской фирмы Samyang. Интересно, что в каталоге он располагался не в разделе адаптеров и переходников, где я его ожидал увидеть, а в разделе объективов. Стоит он при этом, как ни странно, почти в 2 раза дешевле, чем простой переходник М42-К.

Берём самую маленькую и узенькую отвёрточку, которую только можно найти, и выкручиваем, но не до конца, чтобы не потерять, 3 винта на корпусе адаптера. Изымаем сердцевину с резьбой Т42, она нам не понадобится.

Теперь адаптер можно установить на объектив системы «А».

Берём не самую маленькую отвёртку и выкручиваем (тоже не до конца) 3 винта на родном адаптере «Юпитера-37А». До меня их, похоже, никто не трогал.

Снимаем старый адаптер, он нам не понадобится.

Теперь на объектив можно установить любой хвостовик-адаптер системы «А» (и «Т» без сердечника тоже).

Надеваем адаптер на объектив и не до конца затягиваем винты.

Поворачиваем адаптер таким образом, чтобы красная точка оказалась напротив указателя фокусировки и затягиваем винты окончательно.

Voila! теперь объектив будет устанавливаться на фотоаппараты с байонетом «К», как родной, чего и требовалось достичь.
Системы хвостовиков «А» и «Т» не предполагают передачи каких-либо воздействий от камеры к объективу и обратно, поэтому «Юпитер-37А» будет удобно использовать в режиме приоритета диафрагмы — её можно установить соответствующим кольцом объектива, а выдержку камера подберёт автоматически.

Хозяйке на заметку: в качестве задней крышки для объективов с байонетом «К» отлично подходят обыкновенные пластмассовые крышки от пятилитровых бутылок с питьевой водой. Закрадывается подозрение, что инженеры, разработавшие байонет, специально подогнали его размеры под крышку от бутылки.

Крупный шаг резьбы позволяет накрутить такую крышку, как родную, нужно только срезать острым ножом заусенцы, если таковые имеются.

Такая крышка подходит и к объективам с механизмом «прыгающей» диафрагмы (для примера показан объектив «D-Xenon 18-55»)

После установки нового адаптера «Юпитер-37А» частично утратил свою строгую циллиндрическую форму, так как посадочная площадка байонета «К» больше в диаметре, чем у резьбы М42. Зато теперь он более логично выглядит, будучи установленным на мои «Pentax K-30» и «Samsung GX-1L»

«Юпитер-37А» среди других объективов, третий слева.

Теперь всё готово к проведению полевых испытаний. Результаты испытаний объектива на местности с примерами фотографий — в следующем посте.

Юпитер 37 А. Советское сколково.

это склейка ЮПИТЕР 37 А без покрытия на линзах.
так сложилось что покрытия пришлось снять
под катом, что получилось, тесты и сравнения с ЮПИТЕР 11


Люблю я всякое барахло собирать, так купил юпитер 37 а. Он был совершенно разболтанный, но самое главное было 2 пятнышка на линзах. Такое впечатление, что линзы соприкасались и образовалась потертость.


 Линзы в оптическом блоке расположены так. Никакими химическими средствами убрать потертости не удалось.
Была применена паста гои бензин и войлок.
При полировке покрытие снялось, ну и осталось вообще снять покрытие с поверхности линзы, а потом посмотреть, зачем оно было нужно.

это линзы уже без покрытия, покрытие осталось только на внешней поверхности первой линзы.
и просветление задней линзы осталось.

я обычно пишу подробно посты о разборке и доработке советских объективов на никон.
здесь нечего дорабатывать, при замене хвостовика объектив адаптируется на любую камеру.
конструкция отличная от других объективов гелиосов, миров и других юпитеров.
в этих объективах для адаптации под никон, нужно двигать оптический блок и приближать его к матрице.
у объективов м42 рабочий отрезок 45.5 у м39 — 45.2  у никона  отрезок 46.5.
у объектива юпитер 37а два геликоида, это и позволяет линзе приближаться без переделок.

получается двойное движение оптического блока. сам блок движется в геликоиде, а геликоид во втором.
за счет этого линза приближается к матрице.
к тому же большой ход кольца дистанций.

У меня хвостовик м42 и я просто накручиваю на него переходник м42- никон и имею бесконечность без линзы.
Хотя можно просто поставить хвостовик А/Н и будет подходить к никону.
Хвостовики делал Киевский «Арсенал», где сегодня Киев и где я.

Вернемся к покрытиям.
Провел некорректное сравнение юпитер 11 и юпитер 37 а без просветления.

У них одинаковые оптические схемы и одинаковое просветление было.
Есть версия юпитер 37а мс, но он и в советские времена был в два раза дороже, что и сказывалось на качестве.
Нет единого мнения, какой объектив лучше, хотя ю-37а светлее.

и к тестам, кропы с этого общего вида

я не вижу сильного падения качества картинки из за отсутствия просветления на двух поверхностях юпитер 37а.
или с просветлением он был бы намного резче, чего в литературе не отражено.
На многих советских объективах стирается покрытие линз, и это пугает.
Судя по результатам, без разницы.
Без просветления, наверное появились какие то минусы,  но я их не вижу.

разбираем юпитер-37а



Объектив Юпитер-37А страдает распространенной болезнью – многочисленными белыми точками на задних линзах. По всей видимости, это результат испарения масла с лепестков диафрагмы. Эти точки приводят к снижению общей контрастности снимка и падению резкости.

Однако проблема достаточно легко поправима. Вам потребуются медицинские перчатки (следите, чтобы на них не было талька), часовая отвертка, ножницы с острыми краями и чистящий карандаш Lens-Pen.

Часовой отверткой необходимо выкрутить три болтика у задника Юпитер-37А и, потянув на себя, снять его. Теперь вы получаете доступ к внутренней части объектива. Вам необходимо выкрутить кольцо, удерживающее заднюю линзу. Кто-то рекомендует делать это штангенциркулем, я же использовал обычные ножницы с острыми краями.

Ваша цель – узкое кольцо, находящееся в глубине объектива. Упираете края ножниц в фаски и выкручиваете его обычным способом – против часовой стрелки. Оно должно легко поддаться, но выкручивать придется долго – потребуется сделать несколько оборотов.

Выкрутив кольцо, вы можете перевернуть объектив и вот уже задняя линза у вас на ладони. Аккуратно протрите ее с обеих сторон чистящим карандашом для оптики. Все время контролируйте процесс на просвет – дело в том, что некоторые карандаши могут оставлять следы на линзе. Чтобы устранить их, можно использовать мягкую безворсовую ткань.

Теперь наступает черед утопленной в глубине объектива линзы (за створками диафрагмы). В отверстие объектива свободно проходит чистящий карандаш. Вновь контролируйте процесс во время чистки. По окончании сильно продуйте внутренность объектива грушей и снова посмотрите на просвет – не осталось ли ворсинок и пятен.

Собирается объектив просто. Только проследите, чтобы задняя линза выпуклой стороной смотрела вперед – в сторону остальных линз.

После указанных процедур точки с объектива должны исчезнуть бесследно и он возвращает себе первозданную резкость и контрастность.

Туман, снег, закат и Юпитер-37а

Не знаю даже с чего и начать, так много хочется уместить в одном посте. Начну все же с того, что на прошлой неделе заполучил на тест-драйв знаменитый советский объектив Юпитер-37а. Давно уже вынашиваю мысль о телевике, и вот представилась возможность опробовать его в деле. И тут началось нечто — словно по заказу природа начала посылать один подарок за другим. Сначала — неплохой такой туман, на следующий день неплохой такой снегопад, а потом еще и красивый закат.

Но все по порядку — под катом.

Объектив Юпитер-37а начал выпускаться аж в 1978 году. Эквивалентное Фокусное расстояние — 135мм, светосила -3,5. Вот и вся теория.

А на практике за те несколько дней, что я им снимаю, могу сказать, что нравится в нем почти все. Резкость, светосильность, цветопередача, что там еще? Единственный минус (весьма спорный) — цвета не такие сочные, как на кеноновском полтиннике. Никогда до этого не пользовался телевиком, поэтому впечатлений масса.

Немного мыслей о применении такого объектива:

— На полном кадре народ еще как-то юзает этот объектив в качестве портретника, но на кропе придется слишком далеко отходить, и поэтому я пока как портретник его не рассматриваю.

— Объектив творческий. Он не просто способствует, он заставляет искать интересные ракурсы, детали итд. Если с шириком еще можно идти и щелкать затвором по принципу «шобы все влезло», то тут, особенно на кропе, не влезет ничего, кроме всяких мелочей и деталей.
И, соответственно, объектив заставляет уже по иному смотреть на мир, имеет другую философию если угодно.

— Съемка с высоты и издалека. Собственно ради этого я изначально и хотел такой объектив. Чтобы с крыши или балкона не снимать «чистое поле», а выделять вкусные кусочки из этого поля.

Вот и все рассуждения, теперь переходим к конкретным фотографиям.

1. Правый берег в тумане. Несколько дней погода была такой коварной, что тумана вроде бы и нет, но стоит посмотреть издалека — и видишь правый берег в тумане. На ширике это выглядело бы как чистое поле, и вдали что-то туманное.

2. Но в этот день погода пошла дальше и ненадолго подарила и близкий туман.

3. Туман застал у Благовещенского кафедрального собора.

4. Начинаем творить!

5. На следующий день выхожу вечером с работы, а там снег идет.

6. Вот тут кстати захотелось снять хлопья снега, чтобы не сливались в линии. Пришлось задирать исо до 1600 и открывать диафрагму на полную.

7. Метет

8. Фонарь. Опять диафрагму открываем настежь

9. Поехал в парк Патриотов в надежде поснимать фонари и дорожки, но снег кончился. С пустыми руками уходить все же не хотелось.

10. Там же

11. Прожекторы интересно освещают деревья.

12.

13. Ну а на третий день выхожу я выносить мусор. Естественно с фотоаппаратом. А тут такое.

14. Деталь

В общем продолжаем эксперименты.

Разобрать и собрать Юпитер 37А

Объектив оказался достаточно прост (+ большое спасибо советам с разных форумов)

Понадобится, как минимум: шлицевая небольшая отвертка(1шт), штангенциркуль(1шт), руки (2шт)

Первым делом  снимаем задник М42. Ослабляем 3 винта на задней части и снимаем.

Хвост у объектива сменный (о чем говорит буква А в маркировке), т.ч с этой операцией затруднений никаких.

Теперь легче подобраться к задней линзе. Чтоб ее снять необходимо штангенциркулем аккуратно вывернуть кольцо (на фото — 1)

Второй кольцо (на фото — 2) позволяет отделить геликоид от линзоблока (пока это не нужно).

Выкрутив кольцо, можно аккуратно перевернуть объектив и а руках окажется задняя линза. Стоит она выпуклостью вперед (вовнутрь т.е.) — это стоит запомнить на будущее.

С передней линзой сложнее — кольцо, крепящее линзу скрыто под декоративным кольцом. Декоративное кольцо можно попробовать выкрутить пальцами (если слабо затянуто, то получится), а лучше упереться в него чем-нибудь и выкрутить. Штангеном зацепиться там не за что. На форумах советуют резиновую трубу соответствующего диаметра, я использовать макрокольца М39, передний край которых щедро обмотал изолентой.

Упереться, небольшое усилия с поворотом, и кольцо выкрутится.

Теперь доступно кольцо, крепящее переднюю линзу. Его уже можно открутить штангеном.

После снятия передний линзы будет доступно кольцо, которое крепит склейку из двух линз (собственно оно у меня изначально было ослаблено, и склейка болталась).

Выкручиваем это кольцо и аккуратно вынимаем склейку.

Собственно все линзы и кольца:

Со склейкой нужно быть поаккуратнее, т.к. легко повредить чернение торцов линз.

В моем случае чернение местами было повреждено (наверное из-за того, что склейка болталась).

Черным маркером и черной краской я восстановил чернение торцов. После протер линза изопропиловым спиртом чтоб не было разводов и пятен, вытер масло с диафрагмы, и выдул пыль и грязь.

Сборка в обратном порядке, ничего сложного.

После сборки обнаружилась неприятная, но несущественная деталь: объектив фокусировался на бесконечности когда отметка на фокусировочном кольце указывала на 15м, ну и ближняя дистанция фокусировки немного увеличилась. Мелочь, фактически не мешает, но неприятно.

Для исправления данной проблемы нужно разбирать геликоид (которые кем-то до меня был неправильно собран).

После снятия хвостовика доступны 2 кольца, второе как раз и нужно:

Штангеном выкручиваем второе кольцо.

После этого одной рукой беремся за переднюю часть объектива, второй — заднюю, и тянем в разные стороны. Объектив разделится на 2 части: линзоблок и геликоид.

Тут нужно быть аккурантным и не потерять штифт,  который сцепляет геликоид и линзоблок

Вот он:

Также нельзя потерять или\и погнуть юстировочные кольца. У меня на линзоблоке было почему-то 3 углубления для штифта, должно быть одно.



Выкручиваем 4 винта двух направляющих геликоида (см.фото со штифтом) и выкручиваем внутреннюю вставку с многозаходной резьбой. После этого вкручиваем обратно, но в нужный виток (внимание! если у вас с бесконечностью все хорошо, не стоит откручивать направляющие и выкручивать вставку, ну или просто сделать отметку входа резьбы).
Мне долго гадать не пришлось, я посмотрел на рабочий экземпляр Юпитера и попал в нужный виток с первого раза. по моим наблюдениям он должен быть чуть-чуть утоплен относительно оправы (см. фото с штифтом и выше).

Собирать следует следующим образом:

ставим на стол линзоблок, одеваем геликоид, вставляем в отверстие штифт, прижимаем его немного отверткой и вращаем геликоид относительно линзоблока, пока штифт не провалится.

Всё. Переворачиваем и закручиваем кольцо (на фото — 2)

и вот он, чистый, резкий и красивый

Котэ, в недавнем посте, фотографировалсо на этот объектив уже после ремонта. результат виден.

Гаджеты Электроника и аксессуары Юпитер-37A 135mm F3.5 Русский винтажный объектив для FujiFilm FX

Юпитер-37A 135mm F3.5 Русский винтажный объектив для FujiFilm FX

Jupiter-37A 135mm F3.5 Русский винтажный объектив для FujiFilm FX, Русский винтажный объектив для FujiFilm FX Jupiter-37A 135mm F3.5, Технические характеристики Фокусное расстояние, мм: 135 Относительное отверстие: 1: 3,5 Диафрагма: Ручное разрешение линии в 1 мм) центр / край: 45/30 мин, Jupiter 37A — легкий и удобный винтажный объектив, который подходит для всех видов фотографии, длиннофокусный объектив с ручной диафрагмой и высоким разрешением, круглосуточная служба поддержки клиентов Персональные рекомендации все по самым низким ценам гарантировано! 135 мм F3.5 Русский винтажный объектив для FujiFilm FX Jupiter-37A eurovent. eu.





Юпитер-37A 135 мм F3.5 Русский Винтаж объектив для FujiFilm FX

Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат без добавления металла, например меди. Поскольку отказ пыльника является основной причиной отказа оси CV, 3 шт. 5N5, размер 6, форсунка из глинозема Jumbo D, наш широкий выбор удобен для бесплатной доставки и бесплатного возврата, защита ваших инвестиций важна, а выбор правильных деталей может быть сложной задачей.Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, измерения включают застежку омара, все компоненты на 100% НОВЫЕ, чтобы обеспечить улучшенные характеристики, Jupiter-37A 135mm F3.5 Russian Vintage Lens для FujiFilm FX , процент от каждого KESS InHouse продажа возвращается к художнику, создавшему дизайн. верх из парусины с эластичными вставками по бокам придает стопе гибкость. влажность и вода благодаря нашему отверждению чернил. Мы настоятельно рекомендуем вам выбрать размер вашего кольца в соответствии с КОМФОРТНОЙ посадкой, измеренной авторитетными ювелирами, ДО тех пор, пока по крайней мере 2 не согласятся на один и тот же размер (закон средних значений). -Одно большое основное отделение с передним служебным карманом для удобной организации, группа из 3 витражей для садовых цветов красного цвета, намного толще, чем большинство трафаретов, но при этом очень гибкая. в целом хорошее, бывшее в употреблении винтажное состояние. Платье COCO CUSTOM MADE из ткани на ваш выбор, Jupiter-37A 135mm F3.5 Русский винтажный объектив для FujiFilm FX , нижняя часть — волнистая строчка зеленого цвета. Цепочка 2 мм на 16 дюймов, заполненная золотом 14k, как показано на изображении (или ожерелье длиной 20 дюймов, ожерелье из стеклянного медальона с плавающим шармом Living MemoryЛайнер Evan-Fischer Fender Liner — доступная замена для ваших реставрационных работ; замените свой треснувший. Дефлектор бокового окна дымососа Belmor VL-861-1 для Peterbilt 359 1973-1987 годов (внутри канала). Он также оснащен световыми индикаторами батареи и нагрева, чтобы контролировать его работу в любое время и в любом месте. Он защищает не только автомобильные сиденья, но и детские коляски и стульчики для кормления, если ваш малыш попадет в аварию во время приучения к горшку. Мы ответим вам как можно скорее. 60×100 см (24×39 дюймов): для дома и кухни, Jupiter-37A 135mm F3.5 Русский Винтажный объектив для FujiFilm FX , легко носить с собой и удобно использовать.


Юпитер-37A 135mm F3.5 Русский Винтажный объектив для FujiFilm FX

Medtronic 670G 640G Лошади и 630G Кожа для инсулиновой помпы, Thorens Новый бетонный цоколь Бетон Зарге для модели TD 124. Старые болгарские номерные знаки Старые жестяные пластины из Болгарии Ржавые автомобильные регистрационные пластины Пара старинных автомобильных фарфоровых эмалированных пластин. Подставка для клавиатуры и дисплея купите 2 или более со скидкой. Темно-синий чехол для iPhone 8XXR1112ProMaxPlus Двухслойный чехол для телефона премиум-класса в стиле гранж Эстетический тонкий чехол для iPhone TOUGHSNAP GlossyMatte от UsefulRetro! Непроверенный коричневый телефон Trimline 230 с памятью AT&T в винтажном стиле 1990-х годов, который использовался незначительно с оригинальной коробкой и руководством пользователя, набор из 5 старинных неоткрытых кассет, вакуумный трубный клапан Westinghouse 6V6GT 6V6, серое стекло, защита от радиочастотных помех для вашего Univalve. LM Ericsson светло-зеленый винтажный телефон Ericofon Cobra, Швеция, классическая двухуровневая черная акриловая подставка для светового меча с выгравированным текстом, E3 EXPO Дисплей полки для видеоигр Высокое качество на заказ, Подарок для мужчин, Персонализированный подарок черного цвета, Подарок для мужа, Персонализированный шафер Инициалы подарок, Индивидуальная док-станция для него, подарок для него, Шевроле 3D Табличка Номерной знак из черной нержавеющей стали. В комплект поставки San Francisco Rush Repo Cases Game не входит. Заказной чехол N64, конденсатор фильтра блока питания Marantz 2230.Чехол AirPods с брелком для ключей для AirPods Чехол для Airpod Чехол для Airpods Чехол для держателя Airpods Беспроводные наушники Чехол для Apple AirPod, SNES King of Dragons. Кожаный чехол для ноутбука, Пользовательский чехол для ноутбука, Чехол для ноутбука 15,6, Чехол для ноутбука 13 дюймов, Чехол для ноутбука, чехол для Macbook air 13, чехол для macbook pro a1708.

# 59 Когда подкасты портятся, а бюджетные линзы хороши

Как и песня Tribute от Tenacious D, то, что вы собираетесь услышать, является величайшим подкастом на свете. Дань.Несмотря на попытки обвинить Итана Мозеса, Саймон по-королевски облажался на этой неделе, и весь захватывающий эпизод с бюджетным объективом был даже более непонятным, чем обычно. Чтобы не потерять два часа лучшего подкастинга, динамичное трио принялось записывать его снова в два раза быстрее и с большим настроем …

СЛУШАТЬ ПОДКАСТ
Pobean | iTunes | Брошюровщик | Google
________

ССЫЛКИ НА ЭПИЗОД

Bestiarum Vocabulum Lensuim Budgetum

17 мм
Tokina 17 мм f3.5 RMC / SL
Tamron SP 17 мм f3.5 Adaptall-2

24-28 мм
Sigma Super Wide 24 мм f2,8 II
Olympus OM Zuiko Auto-W 24 мм f2,8
Vivitar Close Focus 28 мм f2,8
Sigma Mini Wide 28 мм f2,8 II

35-37 мм
Pentax Super-Takumar 35mm f3.5
Jupiter-12 35mm f2.8
Chinon 35mm f2.8
KMZ MIR-1 37mm f2. 8
Canon FL 35mm f3.5

40-45 мм
Konica AR 40 мм f1.8
Minolta MD Rokkor-X 45 мм f2

50-58 мм
Pentax Auto-Takumar 55 мм f1.8
Jupiter 8 50mm f2 Zorki LTM
Canon 50mm f1.8 LTM
Nikkor-HC 5cm f2 LTM / Nikon S
Industar-26M 50mm f2.8 Zorki LTM
Industar-61 50mm f2.8 Zorki LTM
Helios-103 53mm f1.8 Киев РФ
Canon FL 50mm f1.4
Industar 50-2 50mm f3.5
Pentacon 50mm f1.8

80-90 мм
Юпитер-9 85 мм f2 LTM
Leitz Elmar 9 см f4

100-105 мм
Spiratone TC 100mm f2.5 Preset T2
Soligor 105mm f2.8 Preset T2
Vivitar 105mm f2.8 T4
MC Калейнар-5N 100 мм f2.8
Super Takumar 105 мм f2.8

135 мм
Raynox 135mm f2.8
Vivitar (Komine) 135mm f2.8
Jupiter-11 135mm f4 Zorki LTM
Canon FL 135mm f3.5

180-200 мм
Soligor 180mm f3. 5 Preset T2
Pentacon 200mm f4

300 мм
Super-Multi-Coated Takumar 300mm f4
Meyer-Optik Görlitz Orestegor / Pentacon 300mm f4

________

ПОДДЕРЖКА ПОДКАСТА
Пожертвовать на Ko-fi

КОНТАКТЫ
Присылайте идеи и вопросы для подкаста

СПИСОК ЭЛЕКТРОННОЙ ПОЧТЫ
Подпишитесь на электронную почту, когда каждый подкаст будет опубликован

INSTAGRAM
BestVintageLens | #classiclenses | #bestvintagelens

ПОСЛЕДУЮЩИЕ
Karl Havens
Flickr | Instagram

Джонни Сиссон
Instagram | Центральная операторская компания

Саймон Форстер
Веб-сайт | Ebay | Flickr | Facebook | Instagram | Twitter

ТЕМА ПОДКАСТА
Octoblues Royalty Free Музыка Кевина Маклауда

Широкоугольная дальномерная камера

Учитывая, что CLE поддерживает объективы с байонетом Leica M, Minolta объединилась с Rokkor для создания трех более доступных объективов: 28mm f / 2. 8, широкоугольный объектив 40 мм f / 2 и телефото 90 мм f / 4. … Превосходно снимайте впечатляющие сцены с помощью широкоугольных объективов Canon с потрясающей резкостью. Получите снаряжение, необходимое для реализации вашего творческого видения, и возьмите его напрокат сейчас.

Есть вопросы? Свяжитесь с нами 1300 401 200 store.nau @ nikon.com. С пн по пт с 9:00 до 17:00. Присоединяйтесь к My Nikon Life. Зарегистрируйтесь сейчас, чтобы делать покупки в магазине Nikon и получать информационные бюллетени с последней информацией о продуктах и ​​акциями. Широкоугольные линзы имеют более широкое периферийное зрение и могут «видеть» больше того, что находится на их стороне.Из-за этого качества многие люди используют широкоугольные объективы для пейзажных фотографий, потому что объектив втягивает в изображение больше ландшафта. Широкоугольные объективы имеют фокусное расстояние менее 35 мм. Вот несколько советов и ситуаций для использования широкого угла …

PanaCast 3 — это сверхширокоугольная интеллектуальная камера, обеспечивающая естественный обзор на 180 ° с качеством видео Panoramic-4K. PanaCast позволяет людям использовать 100% пространства для совместной работы, автоматически включая всех членов команды в беседу.Американский магазин Raspberry Pi. Универсальный магазин для всех ваших потребностей Pi. Надстройки Raspberry Pi, шляпы, аксессуары, стартовый комплект, комплект Media Center, комплект RetroPi Arcade, Ultimate Kit и многие другие комплекты проектов. PiShop.us является одобренным продавцом Raspberry Pi и предлагает все официальные платы и продукты Raspberry Pi.

Широкоугольная камера может снимать больше всего за один раз, чем другие объективы камеры в телефоне, а это означает, что она может снимать больше сцены. Когда вы делаете снимок с помощью широкоугольной камеры на Galaxy S20, S20 +, S20 Ultra и Z Flip или делаете портретную съемку Dual Capture в режиме Live focus, вы можете делать фотографии, которые показывают более широкий обзор фона или пейзажа .А поскольку он оснащен датчиком Dual Pixel с большими пикселями, фотографии получаются ярче и четче. 14 декабря 2020 г. · Pixel 4a 5G представляет собой комбинацию двойной задней камеры с основной камерой на 12 МП и широкоугольной камерой на 16 МП. Самым большим недостатком последнего является то, что у него нет автофокуса и он более узкий …

1080P Dual Dash Cam Dashboard Camera Night Vision 170 ° Wide Angle G-Sensor WDRClick For Current Price $ 33,75 Дата окончания: вторник, 26 января-2021 22 : 04: 37 ESTКупить сейчас … 16 мая 2019 г. · Я куплю пробо 50 мм и широкоугольный объектив.Помогите, пожалуйста. Спасибо. Я предполагаю, что вы живете в США. Если да, вам следует воспользоваться скидкой на Pen-F и некоторые их линзы при покупке их в комплекте. Pen-F, которая представляет собой отличный дальномер, продается по цене на 200 долларов меньше, чем обычно, по цене 999 долларов. Эта распродажа заканчивается …

Télémétrique KIEV III, модель 1953 г., Юпитер 8, f: 2/5 см, саквояж с «дарственной грамотой»

Номер автомобиля на eBay:

114822716317

Le vendeur accept l’entière responsabilité de cette annonce.

Caractéristiques de l’objet

Статус: Повод :
Commentaires du vendeur: «Dérivé proche de Contax III dont surees pièces sont les mêmes (lire étails), parfait état de marche et d’apparence, proche Mint».

Le vendeur accept l’entière responsabilité de cette annonce.

Livraison et expédition

Les frais de livraison ne peuvent pas être Calculés. Saisissez un действительный почтовый индекс.

Место жительства: улица Сен-Форт-сюр-Жиронда, Франция, метрополитен

.

Место жительства: Европа

Исключительные места: Африка, Ази, Центральная Америка и Караиб, Мойен-Ориент, Америка дю Нор, Осеани, Ази дю Сюд-Эст, Америка дю Сюд, Россия, Boîte postale

.
Changer de pays: -Sélectionner-AlbanieAllemagneAndorreAutricheBelgiqueBiélorussieBosnie-HerzégovineBulgarieChypreCroatieDanemarkEspagneEstonieFinlandeFranceGibraltarGrèceGuerneseyHongrieIrlandeIslandeItalieJerseyLettonieLiechtensteinLituanieLuxembourgMacédoineMalteMoldavieMonacoMonténégroNorvègePays-BasPolognePortugalRépublique tchèqueRoumanieRoyaume-UniSaint-MarinSerbieSlovaquieSlovénieSuèdeSuisseUkraineVatican

1 объект не доступен. Saisissez un chiffre inférieur ou égal à 1.

Sélectionnez un pays valide.

Почтовый индекс :

Saisissez un действительный почтовый индекс.

Saisissez 5 или 9 chiffres для почтового индекса.

Impossible d’envoyer cet objet vers: Russie

Национальный экспортный магазин

Envoyé sous 2 jours ouvrés après réception du paiement.


Условия возврата

Cliquez ici pour en savoir plus sur les retours. Выполните транзакции, соответствующие дополнительным условиям, которые требуются, вы можете получить на Garantie client eBay si l’objet que vous avez reçu ne match pas à la description fournie dans l’annonce.

Подробные сведения

Remarque: il se peut que определенные режимы de paiement ne soient pas disponibles lors de la finalization de l’achat en raison de l’évaluation des risques associés à l’acheteur.

Замечание: приложение с гарантией клиента eBay для оплаты через PayPal, банковскую карту, Google Pay или Apple Pay. Определенные особенности не подходят. En savoir plus

Дождь или солнце в долине Гудзона?

С выходными, посвященными Дню поминовения, всего несколько дней, пора планировать барбекю и вечеринки у бассейна, но будет ли погода благоприятствовать в долине Гудзона?

Теперь, когда лето наконец-то на горизонте и Гудзонская долина выходит из долгой, социально дистанцированной зимы, люди готовы собраться вместе на долгие трехдневные выходные.В зависимости от того, в какой день вы решите приготовить гамбургеры и собак на гриле, жители Кингстона, Покипси, Ньюбурга, Мидлтауна и других городов долины Гудзон могут удачно провести исключительно прекрасный день. Но вам стоит не спускать глаз с неба, чтобы не пропустить штормы, которые могут заставить людей бежать в поисках убежища.

Национальная служба погоды в настоящее время прогнозирует дождь в конце этой недели, который может разрушить некоторые планы в начале выходных в День поминовения. Вероятность дождя с пятницы по начало субботы составляет 70%, а утром возможен дождь. В то время как остальная часть субботы выглядит сухой, температура поднимется только до 63 градусов, что недостаточно для того, чтобы искупаться в бассейне.

Лучше всего планировать вечеринку на свежем воздухе в воскресенье или понедельник. По прогнозам, оба дня будут солнечными и более теплыми, хотя Weather Channel оставляет дверь открытой для вероятности единичных гроз в оба дня. Воскресенье будет около 70, что еще не особенно тепло.Самый теплый день трехдневных выходных будет в понедельник. По прогнозам, в День поминовения температура поднимется до 75 градусов.

ВЗГЛЯД: Вот 50 лучших пляжных городков Америки

Каждый пляжный городок имеет свою долю плюсов и минусов, что заставило нас задуматься о том, что делает пляжный город лучшим для жизни. Чтобы выяснить это, Стакер обратился к данным WalletHub, выпущенный 17 июня 2020 года, сравнивает пляжные города США. Рейтинги основаны на шести категориях: доступность, погода, безопасность, экономика, образование и здоровье, а также качество жизни.
Объектив юпитер 37 а: Обзор объектива МС Юпитер 37А | Сайт профессионального фотографа в Киеве

Добавить комментарий

Ваш адрес email не будет опубликован.

Пролистать наверх
