Типы и размеры матриц камер видеонаблюдения

Разберем характеристику первой попавшейся камеры.

Матрица	1/4″ Progressive Scan CMOS
Эффективных пикселей	1Мп, 1280 х 720

Такие характеристики вы встретите на странице каждой камеры, меняются лишь значения. Как понять, что вам нужно и на какие данные стоит обратить внимание в первую очередь? Ведь матрица — это и есть та главная часть камеры, которая получает изображение, как фотопленка в старых фотоаппаратах.

Рассмотрим типы матриц. И начнем от обратного. Матрицы, не использующиеся Hikvision — CCD-матрицы.

По сравнению с технологией CMOS, которую применяет в своих камерах Hikvision, CCD-матрицы позволяют создавать высококачественное изображение. В процессе съемки возникает гораздо меньше шумов, а бороться с все же возникшими намного легче, чем в матрицах CMOS.

Еще одним важным показателем является их высокая эффективность. Например, коэффициент заполнения у матриц CCD приближается к 100%, а соотношение зарегистрированных матрицей фотонов к их общему числу — 95%. Если сравнивать с нашими глазами, то при расчёте в тех же единицах соотношение составит только 1%.

К недостаткам CCD-матриц можно отнести сложность процесса. Для фиксации изображения в камере необходимо дополнительное наличие целого перечня устройств. Это приводит к более высокому энергопотреблению, делает их дороже в производстве и «капризнее» в эксплуатации.

Теперь о CMOS-матрицах.

Главное достоинство CMOS-матриц — более низкое энергопотребление и возможность произвольного считывания ячеек, а это CCD-матрице недоступно, там считывание происходит одновременно. Благодаря произвольному считыванию в CMOS-матрицах нет размазывания изображения.

Еще одно достоинство – расположение значительной части электроники непосредственно на ячейке, благодаря этому появляются широкие возможности управления матрицей и изображением.

При всех имеющихся достоинствах данной технологии, недостатков хватает. Главный — незначительный размер светочувствительного элемента в соотношении к общей площади пикселя. Одно из основных достоинств – расположения электроники на ячейке. Но из него вытекает еще один недостаток — значительная часть площади пикселя занята электроникой, а значит, уменьшена площадь светочувствительного элемента.

В то же время нельзя не отметить, что CMOS был модифицирован несколько лет назад, и для видеонаблюдения CMOS-матрицы действительно подходят лучше (благодаря чёткому изображению, низкому энергопотреблению и возможности уменьшать битрейт видео.

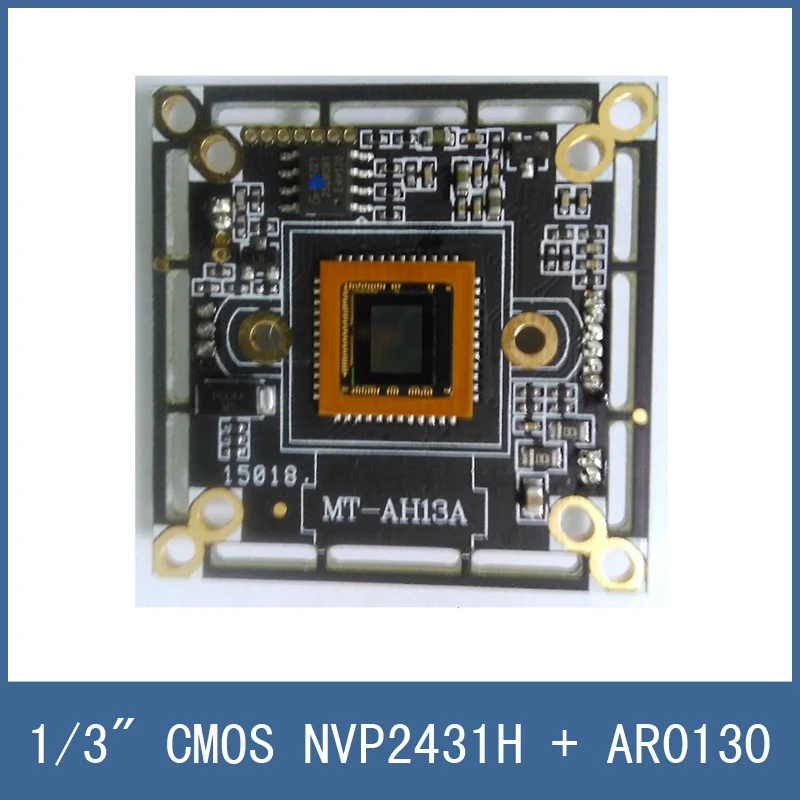

Матрицы для видеокамер бывают разного физического размера: 1/2″, 1/3″, 1/4″, 1/6″ и т.д. Чем больше физический размер матрицы, тем лучше качество картинки. Но и цена камеры растет вместе с размером матрицы. Размер такого «дюйма» — 16 мм, (унаследовано от видикона диаметром 1″, рабочая диагональ там была именно 16 мм), и называется он «видиконовый дюйм».

Впрочем, это название используется нечасто.

Это то, что стоит знать при выборе камеры, рассматривая гипотетическую ситуацию (с преувеличенными значениями), 10-мегапиксельная камера с матрицей 1/10″ будет давать большое изображение довольно скверного качества. Представьте, как мало фотоинформации будет получать камера, при примерно 10. 000. 000 пикселей на матрицу с диагональю 1.6 мм.

Камеры видеонаблюдения с разрешением до 2 Мп ✅ Выбирайте на Комтрейд

Камеры видеонаблюдения до 2 Мп купить с доставкой по Украине от интернет-магазина Комтрейд — значит обеспечить профессиональный мониторинг

Благодаря значительному развитию технологий, особенно в области ИКТ, сетевые IP-камеры все чаще используются в системах мониторинга. Благодаря записи изображений в превосходном качестве и мегапиксельном разрешении, возможности удаленного просмотра и расширенные возможности проектирования обширных видео структур IP-камеры начинают доминировать на рынке видеоустройств.

На нашем сайте вы найдете функциональные IP-камеры, которые по своим техническим характеристикам разделены на соответствующие группы.

Мы подготовили для вас профессиональные устройства с различными техническими характеристиками, благодаря которым каждый сможет настроить нужный продукт для своей собственной структуры мониторинга. Наше обширное предложение включает IP-камеры от известных компаний на рынке, таких как:

Hikvision;
Dahua;
Axis;
ACTi;
D-link;
Panasonic;
Planet;
Sony и многие другие.

Клиенты часто спрашивают нас, какое разрешение будет лучшим для их системы видеонаблюдения, что очевидно, поскольку разрешение является одним из наиболее важных (но не единственным) факторов, влияющих на качество получаемого изображения.

Разрешение устройств видеонаблюдения измеряется количеством пикселей по горизонтали и вертикали и обычно ограничивается аппаратными возможностями камеры и записывающего устройства, используемых в установке для наблюдения.

На данной странице сайта Комтрейд можно купить в Киеве камеры видеонаблюдения до 2 Мп по низкой цене. С таким разрешением мы можем читать номерные знаки даже с нескольких сотен метров, конечно, используя небольшое фокусное расстояние.

Вы должны помнить, что разрешение — не единственное, что отвечает за качество изображения.

Дополнительно: спецификации камеры часто включают информацию о количестве пикселей сенсора, вы также должны проверить фактическое разрешение потока, предоставляемого камерой.

Лучшие наружные и внутренние камеры для мониторинга от интернет-магазина Комтрейд

На любом объекте, независимо от того, является ли это магазин, крупный объект, малый бизнес или частная собственность, лучший вид наблюдения — это IP-камера хорошего качества. Цена на этот тип устройства зависит от его спецификации и разрешения. В зависимости от качества изображения, которое нам важно, мы можем выбирать между очень высоким и нормальным разрешением.

Тем не менее, стоит помнить, что IP-камеры из нашего предложения всегда будут иметь очень хорошее качество изображения, в отличие от традиционных аналоговых камер. Причем влияет не только на детализацию записанного изображения, но и на его размер. Благодаря этому мы можем наблюдать, например, большую парковку или холл с помощью только одной камеры и без потери хорошего качества.

Цена на камеры видеонаблюдения до 2 Мп

низкая, а качество высокое. Обращайтесь за качественным продуктом!

Загрузочный цикл Dell XPS 13: Замена батареи CMOS

Я использую свой Dell XPS 13 9360 ежедневно с начала 2017 года и ни разу не пожалел об инвестициях. Но с годами батарея деградировала и в итоге — две недели назад — мой ноутбук начал вести себя неожиданно: когда я его выключал, индикатор питания гас, но еще примерно через 4-5 секунд он снова включался и мой ноутбук запустился, как будто была нажата кнопка питания. Единственный способ выключить его навсегда — нажать кнопку питания еще на несколько секунд, что приведет к принудительному отключению.

Сначала я не был уверен, почему это произошло, и подозревал аппаратный сбой или неправильную настройку и даже ошибочное обновление прошивки. Но я быстро понял, что некоторые из сертификатов TLS были недействительными (пока) , когда я просматривал Интернет. … и заметил, что часы были сброшены на более раннюю дату. Мне было ясно: батарея CMOS не могла поддерживать правильную работу RTC (часы реального времени). И это, вероятно, также было причиной циклов перезагрузки.

Поскольку мне нужно было открыть корпус, чтобы заменить батарейку CMOS, я воспользовался случаем и заменил и свою разряженную основную батарейку. Для своего XPS 13 9360 я выбрал следующие компоненты:

Батарея CMOS: «Новый Dell XPS 13 9343 9350 9360 CMOS BIOS Часы Дата Время Аккумулятор 2-контактный маленький»
Аккумулятор основного ноутбука: «ANTIEE New 60Wh PW23YY Ноутбук Akku für Dell XPS 13 9360»

В целом замена обоих аккумуляторов обошлась мне примерно в 80 €. Я думал о покупке оригинальной батареи Dell, но она стоила бы примерно вдвое дороже (и я совершенно уверен, что вы платите здесь большую «доплату за бренд» ;-))

Процесс замены был довольно простым: после отвинчивания нижней части ноутбука необходимо было отсоединить пару проводов динамика от основного аккумулятора. Аккумулятор держится еще на 4 болтах. Не забудьте отключить его, осторожно потянув за разъем. На втором этапе можно извлечь батарею CMOS с правой стороны батареи. Он нигде не крепится к корпусу, а просто подключается к материнской плате через крошечный штекер, который можно легко отсоединить. Прежде чем вытащить штекер батареи CMOS, постарайтесь запомнить полярность кабелей.

При повторном подключении батареи CMOS убедитесь, что кабели расположены в правильном порядке. Теперь можно установить новую главную батарею. Сначала подключите его, а затем привинтите обратно в монтажное положение. В моем случае производственные допуски были не идеальными, и мне пришлось слегка растянуть батарею, чтобы она поместилась на крепежных болтах. Убедившись, что все разъемы на месте, я снова прикрепил алюминиевую нижнюю пластину ноутбука и включил его.

Потребовалось примерно 2-3 перезагрузки ноутбука для повторной калибровки и инициализации, прежде чем операционная система наконец запустилась. Так что не беспокойтесь, если ноутбук запустится в обычном режиме примерно через полминуты.

Когда я убедился, что аккумулятор и все функции ноутбука работают нормально, я полностью разрядил аккумулятор, воспроизведя 4k-видео на YouTube. После этого я перезарядил его до 100%. Этот процесс повторно калибрует статистику батареи и обеспечивает правильное отображение состояния батареи.

Что касается батареи CMOS, то вся операция прошла успешно: цикл загрузки больше не возникал, часы реального времени работали отлично. Относительно основной батареи: пока рано рекомендовать именно эту модель, но первое впечатление хорошее. Я вернулся к ~ 8 часам работы при легких нагрузках.

Обновление через 9 месяцев : Основная батарея по-прежнему работает хорошо!
