Дисторсия. Как откорректировать дисторсию

© 2013 сайт

Аберрации фотографического объектива – это последнее, о чём стоит думать начинающему фотографу. Они абсолютно не влияют на художественную ценность ваших фотографий, да и на техническое качество снимков их влияние ничтожно.

Тем не менее, если вы не знаете, чем занять своё время, прочтение данной статьи поможет вам разобраться в многообразии оптических аберраций и в методах борьбы с ними, что, конечно же, бесценно для настоящего фотоэрудита.

Аберрации оптической системы (в нашем случае – фотографического объектива) – это несовершенство изображения, которое вызывается отклонением лучей света от пути, по которому они должны были бы следовать в идеальной (абсолютной) оптической системе.

Свет от всякого точечного источника, пройдя через идеальный объектив, должен был бы формировать бесконечно малую точку на плоскости матрицы или плёнки. На деле этого, естественно, не происходит, и точка превращается в т.н. пятно рассеяния, но инженеры-оптики, разрабатывающие объективы, стараются приблизиться к идеалу насколько это возможно.

Различают монохроматические аберрации, в одинаковой степени присущие лучам света с любой длиной волны, и хроматические, зависящие от длины волны, т.е. от цвета.

Коматическая аберрация или кома возникает, когда лучи света проходят через линзу под углом к оптической оси. В результате изображение точечных источников света приобретает по краям кадра вид ассиметричных пятен каплеобразной (или, в тяжёлых случаях, кометообразной) формы.

Коматическая аберрация.

Кома бывает заметна по краям кадра при съёмке с широко открытой диафрагмой. Поскольку диафрагмирование уменьшает количество лучей, проходящих через край линзы, оно, как правило, устраняет и коматические аберрации.

Конструкционно с комой борются примерно так же, как и со сферическими аберрациями.

Астигматизм

Астигматизм проявляется в том, что для наклонного (не параллельного оптической оси объектива) пучка света лучи, лежащие в меридиональной плоскости, т.е. плоскости, которой принадлежит оптическая ось, фокусируются отличным образом от лучей, лежащих в сагиттальной плоскости, которая перпендикулярна плоскости меридиональной. Это, в конечном итоге приводит к ассиметричному растягиванию пятна нерезкости. Астигматизм заметен по краям изображения, но не в его центре.

Астигматизм труден для понимания, поэтому я попробую проиллюстрировать его на простом примере. Если представить, что изображение буквы А находится в верхней части кадра, то при астигматизме объектива оно бы выглядело так:

Меридиональный фокус.	Сагиттальный фокус.
При попытке достичь компромисса мы получаем универсально нерезкое изображение.	Исходное изображение без астигматизма.

Для исправления астигматической разности меридионального и сагиттального фокусов требуется не менее трёх элементов (обычно два выпуклых и один вогнутый).

Очевидный астигматизм в современном объективе указывает обычно на непараллельность одного или нескольких элементов, что является однозначным дефектом.

Под кривизной поля изображения подразумевают характерное для весьма многих объективов явление, при котором резкое изображение плоского объекта фокусируется объективом не на плоскость, а на некую искривлённую поверхность. Например, у многих широкоугольных объективов наблюдается выраженная кривизна поля изображения, в результате которой края кадра оказываются сфокусированы как бы ближе к наблюдателю, чем центр. У телеобъективов кривизна поля изображения обычно выражена слабо, а у макрообъективов исправляется практически полностью – плоскость идеального фокуса становится действительно плоской.

Кривизну поля принято считать аберрацией, поскольку при фотографировании плоского объекта (тестовой таблицы или кирпичной стены) с фокусировкой по центру кадра, его края неизбежно окажутся не в фокусе, что может быть ошибочно принято за нерезкость объектива. Но в реальной фотографической жизни мы редко сталкиваемся с плоскими объектами – мир вокруг нас трёхмерен, – а потому свойственную широкоугольным объективам кривизну поля я склонен рассматривать скорее как их достоинство, нежели недостаток. Кривизна поля изображения – это то, что позволяет получить одинаково резкими и передний, и задний план одновременно. Посудите сами: центр большинства широкоугольных композиций находится вдалеке, в то время как ближе к углам кадра, а также внизу, располагаются объекты переднего плана. Кривизна поля делает и то, и другое резким, избавляя нас от необходимости закрывать диафрагму сверх меры.

Кривизна поля позволила при фокусировке на дальние деревья получить резкими ещё и глыбы мрамора внизу слева.
Некоторая нерезкость в области неба и на дальних кустах справа меня в этой сцене мало беспокоила.

Следует, однако, помнить, что для объективов с выраженной кривизной поля изображения непригоден способ автоматической фокусировки, при котором вы сперва фокусируетесь на ближнем к вам объекте, используя центральный фокусировочный датчик, а затем перекомпоновываете кадр (см. «Как пользоваться автофокусом »). Поскольку объект при этом переместится из центра кадра на периферию, вы рискуете получить фронт-фокус вследствие кривизны поля.

Для идеального фокуса придётся сделать соответствующую поправку.

Дисторсия

Дисторсия – это аберрация при которой объектив отказывается изображать прямые линии прямыми. Геометрически это означает нарушение подобия между объектом и его изображением вследствие изменения линейного увеличения по полю зрения объектива.

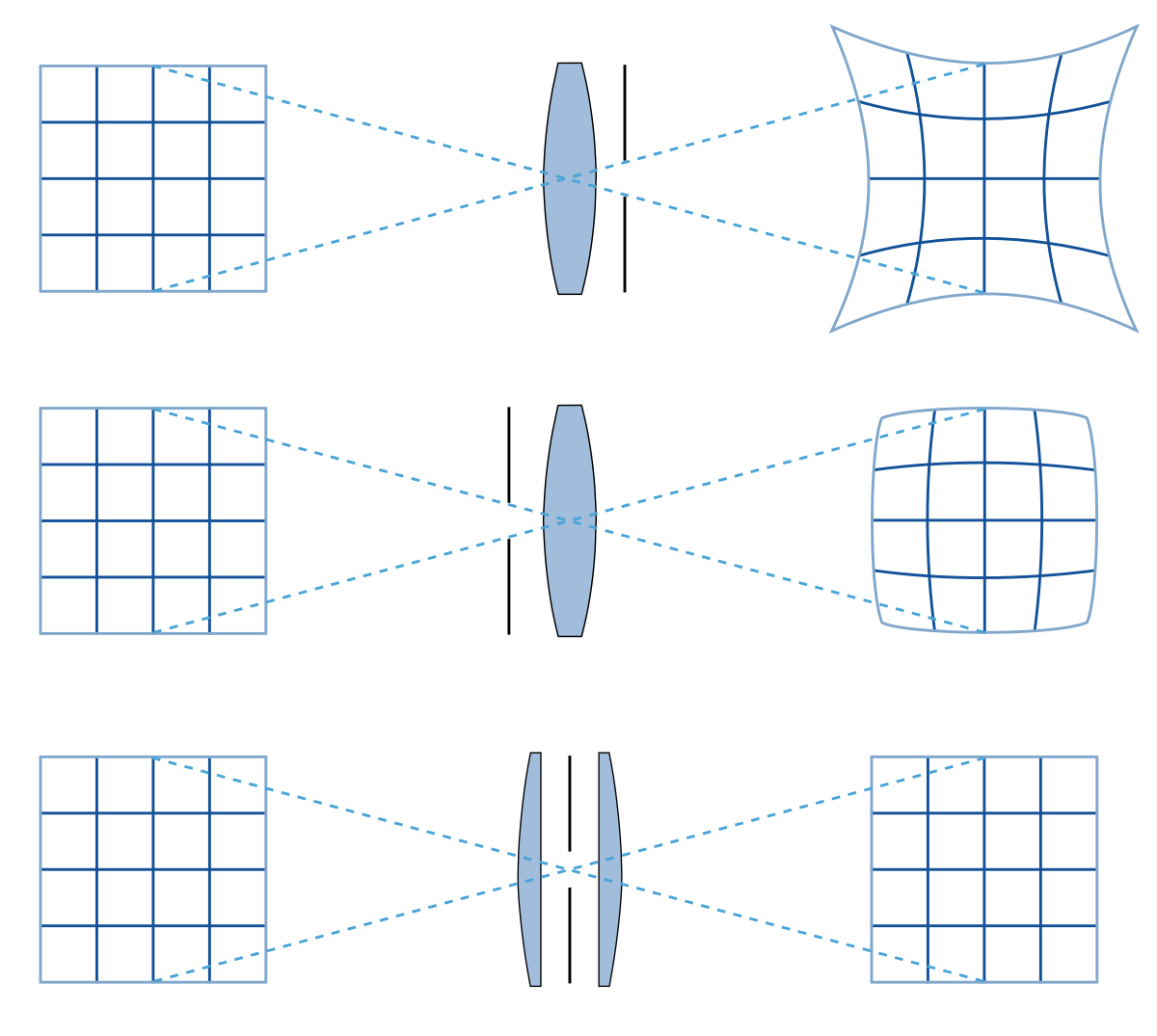

Выделяют два наиболее распространённых типа дисторсии: подушкообразная и бочкообразная.

При бочкообразной дисторсии линейное увеличение уменьшается по мере удаления от оптической оси объектива, в результате чего прямые линии по краям кадра изгибаются наружу, и изображение выглядит выпуклым.

При подушкообразной дисторсии линейное увеличение, напротив, возрастает с удалением от оптической оси. Прямые линии изгибаются внутрь, и изображение кажется вогнутым.

Кроме того, встречается комплексная дисторсия, когда линейное увеличение сперва уменьшается по мере удаления от оптической оси, но ближе к углам кадра снова начинает возрастать.

В таком случае прямые линии приобретают форму усов.

Дисторсия наиболее выражена в зум-объективах, особенно с большой кратностью, но заметна и в объективах с фиксированным фокусным расстоянием. Для широкоугольных объективов характерна преимущественно бочкообразная дисторсия (экстремальный пример такой дисторсии – объективы типа fisheye или «рыбий глаз»), в то время как телеобъективам чаще свойственна подушкообразная дисторсия. Нормальные объективы, как правило, наименее подвержены дисторсии, но полностью исправляется она только в хороших макрообъективах.

У зум-объективов часто можно наблюдать бочкообразную дисторсию в широкоугольном положении и подушкообразную дисторсию в телеположении при практически свободной от дисторсии середине диапазона фокусных расстояний.

Степень выраженности дисторсии может также изменяться в зависимости от дистанции фокусировки: у многих объективов дисторсия очевидна, когда они сфокусированы на близлежащем объекте, но делается почти незаметной при фокусировке на бесконечность.

В XXI в. дисторсия не является большой проблемой. Практически все RAW-конвертеры и многие графические редакторы позволяют исправлять дисторсию при обработке фотоснимков, а многие современные камеры и вовсе делают это самостоятельно в момент съёмки. Программное исправление дисторсии при наличии надлежащего профиля даёт прекрасные результаты и почти не влияет на резкость изображения.

Хочу также заметить, что на практике исправление дисторсии требуется не так уж часто, ведь дисторсия бывает заметна невооружённым глазом только тогда, когда по краям кадра присутствуют заведомо прямые линии (горизонт, стены зданий, колонны). В сценах же, не имеющих на периферии строго прямолинейных элементов, дисторсия, как правило, совершенно не режет глаз.

Хроматические аберрации

Хроматические или цветовые аберрации обусловлены дисперсией света. Не секрет, что показатель преломления оптической среды зависит от длины световой волны. У коротких волн степень преломления выше, чем у длинных, т. е. лучи синего цвета преломляются линзами объектива сильнее, чем красного. Как следствие, изображения предмета, формируемые лучами различного цвета, могут не совпадать между собой, что приводит к появлению цветных артефактов, которые и называются хроматическими аберрациями.

В чёрно-белой фотографии хроматические аберрации не так заметны, как в цветной, но, тем не менее, они существенно ухудшают резкость даже чёрно-белого изображения.

Различают два основных типа хроматических аберраций: хроматизм положения (продольная хроматическая аберрация) и хроматизм увеличения (хроматическая разность увеличения). В свою очередь, каждая из хроматических аберраций может быть первичной или вторичной. Также к хроматическим аберрациям относят хроматические разности геометрических аберраций, т.е. различную выраженность монохроматических аберраций для волн разной длины.

Хроматизм положения

Хроматизм положения или продольная хроматическая аберрация возникает, когда лучи света с разной длиной волны фокусируются в разных плоскостях. Иными словами, лучи синего цвета фокусируются ближе к задней главной плоскости объектива, а лучи красного цвета – дальше, чем лучи зелёного цвета, т.е. для синего цвета наблюдается фронт-фокус, а для красного – бэк-фокус.

Хроматизм положения.

К счастью для нас, хроматизм положения научились исправлять ещё в XVIII в. путём комбинирования собирательной и рассеивающей линз, изготовленных из стёкол с разными показателями преломления. В результате продольная хроматическая аберрация флинтовой (собирательной) линзы компенсируется за счёт аберрации кроновой (рассеивающей) линзы, и лучи света с различной длиной волны могут быть сфокусированы в одной точке.

Исправление хроматизма положения.

Объективы, в которых исправлен хроматизм положения, называются ахроматическими. Практически все современные объективы являются ахроматами, так что о хроматизме положения на сегодняшний день можно спокойно забыть.

Хроматизм увеличения

Хроматизм увеличения возникает за счёт того, что линейное увеличение объектива различается для разных цветов. В результате изображения, формируемые лучами с различной длиной волны, имеют немного разные размеры. Поскольку изображения разного цвета отцентрированы по оптической оси объектива, хроматизм увеличения отсутствует в центре кадра, но возрастает к его краям.

Хроматизм увеличения проявляется на периферии снимка в виде цветной каймы вокруг объектов с резкими контрастными краями, такими как, например, тёмные ветви деревьев на фоне светлого неба. В областях, где подобные объекты отсутствуют, цветная кайма может быть незаметной, но общая чёткость всё равно падает.

При конструировании объектива хроматизм увеличения исправить значительно труднее, чем хроматизм положения, поэтому эту аберрацию можно в той или иной степени наблюдать у весьма многих объективов. Этому подвержены в первую очередь зум-объективы с большой кратностью, особенно в широкоугольном положении.

Тем не менее, хроматизм увеличения не является сегодня поводом для беспокойства, поскольку он достаточно легко исправляется программными средствами. Все хорошие RAW-конвертеры в состоянии устранять хроматические аберрации в автоматическом режиме. Кроме того, всё больше цифровых фотоаппаратов снабжаются функцией исправления аберраций при съёмке в формате JPEG. Это означает, что многие объективы, считавшиеся в прошлом посредственными, сегодня с помощью цифровых костылей могут обеспечить вполне приличное качество изображения.

Первичные и вторичные хроматические аберрации

Хроматические аберрации подразделяются на первичные и вторичные.

Первичные хроматические аберрации – это хроматизмы в своём исходном неисправленном виде, обусловленные различной степенью преломления лучей разного цвета. Артефакты первичных аберраций окрашены в крайние цвета спектра – сине-фиолетовый и красный.

При исправлении хроматических аберраций хроматическая разность по краям спектра устраняется, т.е. синие и красные лучи начинают фокусироваться в одной точке, которая, к сожалению, может не совпадать с точкой фокусировки зелёных лучей. При этом возникает вторичный спектр, поскольку хроматическая разность для середины первичного спектра (зелёных лучей) и для его сведённых вместе краёв (синих и красных лучей) остаётся не устранённой. Это и есть вторичные аберрации, артефакты которых окрашены в зелёный и пурпурный цвета.

Когда говорят о хроматических аберрациях современных ахроматических объективов, в подавляющем большинстве случаев имеют в виду именно вторичный хроматизм увеличения и только его. Апохроматы, т.е. объективы, в которых полностью устранены как первичные, так и вторичные хроматические аберрации, чрезвычайно сложны в производстве и вряд ли когда-нибудь станут массовыми.

Сферохроматизм – это единственный заслуживающий упоминания пример хроматической разности геометрических аберраций и проявляется как едва заметное окрашивание зон вне фокуса в крайние цвета вторичного спектра.

Сферохроматизм возникает из-за того, что сферическая аберрация, о которой говорилось выше , редко бывает в равной степени скорректирована для лучей разного цвета. В результате пятна нерезкости на переднем плане могут иметь лёгкую пурпурную кайму, а на заднем плане – зелёную. Сферохроматизм в наибольшей степени свойственен светосильным длиннофокусным объективам, при съёмке с широко открытой диафрагмой.

О чём стоит беспокоиться?

Беспокоиться не стоит. Обо всём, о чём следовало побеспокоиться, разработчики вашего объектива, скорее всего, уже побеспокоились.

Идеальных объективов не бывает, поскольку исправление одних аберраций ведёт к усилению других, и конструктор объектива, как правило, старается найти разумный компромисс между его характеристиками. Современные зумы и так содержат по двадцать элементов, и не стоит усложнять их сверх меры.

Все криминальные аберрации исправляются разработчиками весьма успешно, а с теми, что остались легко поладить. Если у вашего объектива есть какие-то слабые стороны (а таких объективов – большинство), научитесь обходить их в своей работе. Сферическая аберрация, кома, астигматизм и их хроматические разности уменьшаются при диафрагмировании объектива (см. «Выбор оптимальной диафрагмы »). Дисторсия и хроматизм увеличения устраняются при обработке фотографий. Кривизна поля изображения требует дополнительного внимания при фокусировке, но тоже не смертельна.

Иными словами, вместо того чтобы обвинять оборудование в несовершенстве, фотолюбителю следует скорее начать совершенствоваться самому , досконально изучив свои инструменты и используя их в соответствии с их достоинствами и недостатками.

Спасибо за внимание!

Василий А.

Post scriptum

Если статья оказалась для вас полезной и познавательной, вы можете любезно поддержать проект , внеся вклад в его развитие. Если же статья вам не понравилась, но у вас есть мысли о том, как сделать её лучше, ваша критика будет принята с не меньшей благодарностью.

Не забывайте о том, что данная статья является объектом авторского права. Перепечатка и цитирование допустимы при наличии действующей ссылки на первоисточник, причём используемый текст не должен ни коим образом искажаться или модифицироваться.

Доброго времени суток! С вами на связи, Тимур Мустаев. Когда фотограф только начинает осваивать для себя новую деятельность, он и не подозревает, сколько нюансов ему придется учесть ради качественного изображения. Так было и со мной!

Мне казалось самым важным понять принципы удачной композиции, интересного сюжета, украсив его парочкой выразительных приемов. Но с ростом профессионализма, возросло и внимание к деталям. В том числе к разного рода аберрациям. И действительно, они существенно влияют на снимки.

Отсюда сегодняшняя статья — дисторсия объектива что это? Как она появляется? Насколько критична, возможно ли ее исправить?

Технические сложности

Одна из проблем, с которой часто сталкиваются любители фотоискусства, — дисторсия в фотографии.

Если представить кадр в виде разделенного сеткой квадрата (прямоугольника), то в идеальном варианте все его линии строго вертикальные и горизонтальные, стороны образуют углы в 90 градусов и перпендикулярны друг другу.

Но на фото это не всегда так — прямые перестают быть таковыми и изгибаются в стороны. Неизбежны такие искажения при использовании широкоугольных объективов (шириков), получается, чем меньше фокусное расстояние, тем шире угол обзора и тем сильнее видна дисторсия. Почему она вообще появляется?

Дело в том, что оптическая система фотоаппарата не совершенна. Если разобраться, что происходит внутри объектива, то станет неудивительным проявления разного рода аберраций.

Синоним дисторсии – искривление. Основная причина заключается в том, что световые лучи заходят в систему линз и фокусируются в ней по-разному: центральные в одной точке, а периферийные в другой, то есть с некоторым отклонением.

Причем если повышается расстояние от оптического центра, то дисторсия положительная (подушкообразная), если уменьшается – отрицательная (бочкообразная).

Виды искривления в кадре

Коварная дисторсия может быть выражена в нескольких видах: в форме “бочки” и “подушки”. Названы они так по характерным изгибам прямых, то есть либо вовне, либо внутрь. Объект кажется выпуклым или вогнутым, соответственно.

Первый тип является частым явлением для длинных фокусных расстояний, а второй – для коротких и уже упомянутых широкоугольных объективов. Одно радует: хоть и предметы меняют свои формы, их резкость сохраняется.

Не совсем искажением является отображение перспективы, то есть ощущения глубины пространства. Ярким примером могут быть сходящиеся вдали линии дороги. При том, что прямые параллельны, на фото дорога может даже сойтись в одной точке.

Почему это нельзя считать дисторсией в полном смысле? Дело в том, что наш глаз видит точно также: чтобы оценивать расположение объектов в пространстве, существуют некоторые особенности восприятия, например, дальние предметы кажутся меньше и менее детальными, а полоса дороги или тропинки сужается, линии ее стремятся друг к другу. Это мы видим и на снимках.

Многие фотографы намеренно используют такие необычные явления для привлечения внимания к картинке, выделения ее среди множества похожих.

Помните, что не всем по вкусу такой эффект. Тут нужно смотреть и по восприятию фото клиентом: если ему не нравится, то предлагать “рыбий глаз” точно не стоит; можете сделать пару кадров – один с “творческой” дисторсией, а другой нормальный, адекватно передающий все линии.

Более того, лицо модели также подвергается негативному изменению, если F менее 50 мм – предельного значения для портретника. Это ли не повод задуматься о том, что с дисторсией нужно бороться?

Включаем фоторедакторы

Как выше я уже сказал, в определенной степени искажения могут быть привлекательны. Если же вы стремитесь к максимальной реалистичности изображения, то придется над ними поработать.
При фотографировании их можно нивелировать: избегайте съемок зданий и прямых линий на ширик и с низкого ракурса, увеличивайте фокусное расстояние.

Вашим спасением будет и правильный выбор оптики. Объективы с верно подобранными линзами, а также симметричной конструкцией в меньшей степени будут демонстрировать оптические ошибки. Так как это все-таки условия, которые не все фотографы и не во всех случаях могут соблюдать, основной труд придется возложить на специальные программы.

По факту, нам нужно выровнять все линии. Глубоко в данной статье я не буду разбирать вопрос ретуши. Скажу лишь основные моменты: профилю объектива не повредит коррекция. Даже в простой утилите, такой как Лайтрум, эту опцию возможно включить.

И в принципе, какие-то мелкие недочеты она исправит, но не всегда дисторсия полностью исчезает. В фотошопе можно легко убрать геометрические искривления через Correction — Geometric Distortion (Коррекция – Геометрическая дисторсия), задав нужные параметры.

Используйте ручной режим для более тщательного восстановления.

Если вы хотите более детально ознакомиться с Lightroom, то вам в помощь видео курс «Lightroom — незаменимый инструмент современного фотографа ». Очень хороший, понятно изложенный курс. Построен на реальных примерах. Очень рекомендую. Не пожалеете!

Если хотите полностью разбираться в своей зеркалке, то рекомендую отличные курсы, специально для новичков:

Цифровая зеркалка для новичка 2. 0 — для пользователей зеркалкой NIKON.

Моя первая ЗЕРКАЛКА — для пользователей зеркалкой CANON.

Удачи, фотолюбители! Заходите на мой блог и подписывайтесь на новости. Уверен, найдете массу полезного для себя!

Всех вам благ, Тимур Мустаев.

Вы считаете, что мой дорогой объектив не идеален?

Все объективы имеют оптические дефекты, поэтому они создают образы, которые не являются совершенными копиями фотографируемых предметов. Но производители упорно пытаются создать безупречную оптику, не смотря на то, что пока не существует способа изготовления объектива, который не страдал бы в какой-то степени от искажений и хроматических аберраций.

Если я куплю более дорогой объектив, то буду получать менее искаженную картину?

Стоимость не обязательно является показателем качества. Количество искажений в объективе в значительной степени зависит от типа объектива и его конструкции. Цена играет роль, но не менее важны такие факторы, как фокусное расстояние.

Например, чем шире угол объектива, тем труднее прямой линии не оказаться изогнутой. Уменьшение фокусного расстояния также способствует искажению, потому что невозможно корректировать аберрации при каждом фокусном расстоянии.

Никто не утверждает, что премьер-объектив безупречен, но чем больше диапазон зума, тем более заметны становятся эти искажения.

Я никогда не замечал никаких проблем со своим объективом.

И это вполне может быть правдой для многих потребителей. Дело в том, что строение объективов за последние годы значительно улучшилось. Стремительная эволюция новейших цифровых датчиков с высокой точностью ускорила и прогресс в конструкции объектива. Сочетание мощного сенсора с качественным объективом сводит искажения к минимуму, но они все же остаются.

Неужели раньше не было такого качества?

Это бесспорно. Но есть проблемы, которые не утратили своей актуальности. Например, потемнение в углу изображения по-прежнему остается неразрешимой задачей в современной фотографии, так же, как это было во времена зарождения фотоискусства. Этот эффект, называемый виньетированием, не настолько настойчиво проявляется в наши дни, но все же имеет место. Мы действительно вынуждены констатировать, что фотографии немного темнее по краям, но не значительно. Так что даже не все это замечают, а некоторые преднамеренно делают темные углы, используя Photoshop для усиления эффекта.

Сфотографируйте равномерно освещенную белую поверхность и внимательно посмотрите на нее на мониторе вашего компьютера. Вы сможете разглядеть едва заметную яркость в центре и затенение в углах. Этот эффект потемнения может быть устранен с помощью пользовательских настроек, которые предусмотрены в некоторых камерах, либо с помощью стандартного программного обеспечения для редактирования изображений.

Сколько есть различных типов оптических искажений?

Существуют десятки этих дефектов, в том числе астигматизм, но есть два-три, на которые стоит обратить особенное внимание.

Начнем с самых простых для понимания

Начнем с криволинейных искажений. Они бывают нескольких различных типов, но самое распространенное, это бочкообразное искажение. Легко возникает при использовании ультра-широкоугольного объектива, и вызывает выпуклость прямых линий. Этот эффект еще более очевиден при съемке объективом «рыбий глаз», где такие деформации остаются неисправленными, так как дизайнеры стремятся к ним преднамеренно. Они используют этот прием, чтобы получить как можно более широкое поле зрения.

Какие еще существуют криволинейные искажения?

Подушкообразное искажение часто возникает при использовании длинных телеобъективов. Линии при этом становятся вогнутыми. Эффект, как правило, едва заметен, если вы фронтально фотографируете прямоугольный предмет. Некоторое масштабирование способно спровоцировать признаки искажений, где изображение может показаться подушкообразным или бочкообразным.

Чего еще я должен остерегаться?

Самая большая проблема в фотографии с современной зеркальной фотокамерой это хроматические аберрации. Поскольку мы изменяем масштаб во время съемки, то на изображениях возникает цвет окантовки, особенно в тех местах кадра, где имеется большой цветовой контраст. Для пленочного фотоаппарата такое искажение не настолько характерно и могло проявиться лишь при сильном увеличении снимка.

Где я, скорее всего, увижу хроматические аберрации?

Это свойственно объективам всех фокусных расстояниях, но более выраженным будет на максимальном фокусном расстоянии, причем с недорогой моделью. Также стоит взглянуть на тесты этого явления, проведенные с разными объективами, потому что хроматические аберрации для некоторых моделей характерны в большей степени, чем для других. Вы обнаружите их по краям предметов, а также вдоль края изображения. Проще всего увидеть их там, где у вас есть белая линия, пересекающая темную область, например, оконная рама.

Что я могу с этим сделать?

Да, вы можете исправить это во время редактирования. Даже, ваша камера может поставляться с программой, которая поможет вам решить такую проблему. Photoshop CS имеет несколько хороших инструментов для минимизации влияния аберраций на ваши фотографии. Пользователям Elements 8 меньше повезло, но отдельные коррекции искажения все же доступны. Неплохо подходит PTLens и стоит всего $ 25.

Виды искажений объектива

Ниже приведены примеры самых распространенных видов искажений объектива иллюстрирующие, как они влияют на ваши композиции.

Бочкообразное искажение

Бочкообразное искажение создает образ, в котором линии отклоняются наружу к краям (выпуклость). Что делает прямоугольники бочкообразными.

Подушкообразное искажение

Подушкообразное искажение создает вогнутость линии к центру. Прямоугольники выглядят, как контуры подушки.

Хроматическая аберрация

Хроматическая аберрация (или ахроматизм) обычно наблюдается в виде цветной окантовки. Она создает на линии и по краям в изображении не характерный для оригинала цвет.

Виньетирование

Все типы объективов создают образ, который темнее по краям, чем в центре. Такое явление известно как виньетирование, и может быть намеренно использовано как стилистический прием.

Без искажений

Нет искажений объектива. Все линии прямые, как в реальности. Здесь нет затемнения по краям, и все цвета сосредоточены в одной точке.

Почему возникают хроматические аберрации?

Цель объектива — преломлять свет, направлять прямой путь лучей в сторону датчика.

К сожалению, световые волны различной длины, поэтому преломляются не в одной точке, а это означает, что путь красного цвета поворачивается на угол, отличный от синего цвета, который также не совпадает с преломлением зеленого цвета.

Затем различные цвета сосредотачиваются в различных точках, так что это создает цветную окантовку.

Производители объективов на многое идут, чтобы свести к минимуму влияние этого неизбежного закона физики. Некоторые элементы объектива используются в комбинации для устранения, возникающих аберраций.

Есть два типа хроматической аберрации. Траверс (боковая) хроматическая аберрация, которая создает цветную окантовку. Она вызвана тем, что увеличение изображения изменяется в зависимости от длины волны.

Продольная (осевая) хроматическая аберрация вызывается волнами различной длины, сосредоточенными на различных расстояниях.

Дисторсия в фотографии — это оптический эффект, при котором искривляются линии на фотографии

Дисторсия бывает в основном двух типов — бочкообразная (выпуклая, Barrel distortion) и подушкообразная (вогнутая, Pincushion distortion). Обычно дисторсию называют по простому ‘бочкой ‘ и ‘подушкой ‘. Но бывает и сложная или комплексная дисторсия (complex distortion), при которой искажения в разных областях изображения имеют разный тип и интенсивность. Комплексную дисторсию довольно сложно исправить с помощью графических редакторов, так как там дисторсия может идти ‘волнами’. Профессиональные фотографы комплексную дисторсию ласково именуют ‘верблюдом’, иногда ‘двугорбым верблюдом ‘, так как такая дисторсия часто дает своеобразные визуальные горбы и впадины на изображении. В зарубежной литературе можно встретить и другие интересные имена для дисторсии.

Объективы класса ‘Рыбий Глаз ‘ (Fish Eye) имеют очень сильную бочкообразную дисторсию, использование этих объективов позволяет создавать необычные фотографии, в которых дисторсия часто играет ключевую роль для создания нужного визуального эффекта. Обычно никто не корректирует дисторсию с объективов Fish Eye. Ниже пример снимка на объектив .

Пример фотографии с объектива Зенитар 16mm F2.8 MC Рыбий Глаз. Видны изогнутые прямые линии домов.

Рыбий глаз является широкоугольным объективом, потому его часто используют в помещениях с ограниченным пространством.

Фотографии людей на рыбий глаз. Съемка шахматного турнира.

Из-за того, что дисторсия в основном присуща широкоугольным объективам , а сами широкоугольные объективы особым способом передают перспективу изображения, то эффект дисторсии и особая передача перспективы могут придавать фотографиям необычный вид:

Особенно сложно снимать людей на сверх широкоугольные объективы:

Если у вас нет специализированного объектива класса Рыбий Глаз или супер-широкоугольного объектива, то эффект сильной дисторсии можно легко имитировать практически любой программой-обработчиком. Ниже я специально усилил бочкообразную дисторсию для создания визуального эффекта.

Обычно дисторсию легко откорректировать с помощью ПО, практически все редакторы имеют возможность компенсировать эффект дисторсии объектива, достаточно найти ползунок Distortion и покрутить его туда-сюда. Правда, при компенсации бочкообразной дисторсии обычно приходится обрезать часть кадра, так как в поле изображения попадает пустое пространство. Много камер имеют функцию автоматической коррекции дисторсии , при этом камера учитывая параметры объектива и максимально эффективно может откалибровать исходный снимок.

Корректировка дисторсии в Lightroom. Усиление подушкообразной дисторсии. Усиление бочкообразной дисторсии. Оригинал.

Подушкообразной дисторсией обычно страдают теле объективы, но уровень дисторсии у них достаточно низкий, чтобы визуально заметить недостаток на изображении. Из-за наличия подушкообразной дисторсии у теле объективов, говорят, что объективы делают изображение ‘плоским’, так как подушкообразность визуально уменьшает объем.

Личный опыт

На большинстве снимков заметить дисторсию довольно сложно, но есть моменты, когда дисторсия очень сильно мешает. При исправлении дисторсии в RAW конвертере не всегда можно добиться нужно результата. В общем случае, современные стандартные объективы имеют хорошо исправленную дисторсию. Дисторсию сложно заметить если на фотографии отсутствуют прямые линии.

Выводы:

Оптическая дисторсия — это искривление прямых линий на фотографиях. Дисторсия создает интересные визуальные эффекты, которые могут навредить фотографии, но могут и помочь создать необычный снимок. Исправить легкую дисторсию с помощью ПО не представляет труда.

Помощь проекту. Спасибо за внимание. Аркадий Шаповал.

Я обожаю фотографировать на широкий угол. Если бы мне кто-то сказал выбрать один объектив, который я могу взять с собой в путешествие – это несомненно был бы широкоугольник! Как результат – у меня очень много фоток сделанных широким углом.

Основная проблема всех широкоугольников – это оптическое искривление, которое называется дисторсия (от distorsio лат. – искривление).

Если вы посмотрите на фотографию выше, то заметите что все линии не ровные, это яркий пример оптической дисторсии . Теперь наведите на фотографию мышкой и увидите, как должно быть. Итак, дисторсия это оптическое искажение, которое характерно для вашего объектива.

Дисторсия бывает двух видов – бочкообразная (выпуклая дисторсия) и подушкообразная (вогнутая дисторсия):

Дисторсия характерна для широкого угла. Вы не заметите дисторсию на телевиках или на портретниках. Поэтому чаще всего дисторсию приходится корректировать когда вы фотографируете на широкоугольную линзу. Особенно дисторсия ощутима если на фотографии много прямых линий через весь кадр, например, когда вы фотографируете архитектуру какой-нибудь сверхширокоугольной линзой (к примеру ) вам обязательно придется исправлять дисторсию.

И все-таки дисторсия это не всегда плохо. Если вы когда-либо фотографировали на фишай (рыбий глаз) то вы видели ярко выраженный пример оптической дисторсии, только на рыбьем глазе дисторсия это фишка, которая всем нравится. Выглядит это примерно так ():

Наведите на последний кадр и вы увидите фотографию на которой скорректирована дисторсия.

Как убрать дисторсию.

Если у вас есть фотошоп, убрать дисторсию проще простого. Вам нужно зайти в меню Filter, перейти на вкладку Distort и выбрать подменю Lens Correction. Теперь, передвигайте ползунок влево или вправо, до необходимого результата:

Естественно на коррекцию дисторсию у вас уйдет немало времени, поэтому не каждый захочет её корректировать. И в этом случае есть панацея. Называется она DXO Optic Pro . С помощью этой мудрённой программы вы можете корректировать дисторсию (и не только) автоматически. Все что вам нужно, это установить программу и загрузить плагин для вашей камеры и объектива, всё остальное программа сделает автоматически. Последнюю фотографию снятую фишаем я корректировал именно в ней.

Модель глаза

Модель предназначена для демонстрации строения глаза (рис. справа), а также для демонстрации отсутствия дисторсии в хрустлике (рис. снизу)













Краткие теоретические сведени

На рис. справа схематично изображено строение глаза:
1 — роговая оболочка; 2 — передняя камера; 3 — цилиарная мышца; 4 — стекловидное тело; 5 — сетчатая оболочка; 6 — собственно сосудистая оболочка; 7 — склера; 8 — зрительный нерв; 9 — продырявленная пластинка склеры; 10 — зубчатая линия; 11 — цилиарное тело; 12 — задняя камера; 13 — конъюнктива глазного яблока; 14 — радужная оболочка; 15 — хрусталик.

Особенностью хрусталика как линзы является отсутствие дисторсии. Дисторсия (от лат. distorsio, distortio — искривление) — аберрация оптических систем, при которой линейное увеличение изменяется по полю зрения. При этом нарушается подобие между объектом и его изображением.

Исправляется подбором линз и других элементов оптической системы при её разработке. Если присутствует в цифровом изображении, может быть исправлена программно.

В результате дисторсии прямые линии изображаются кривыми, кроме тех, которые лежат в одной плоскости с оптической осью. Например, изображение квадрата, центр которого пересекает оптическая ось, имеет вид подушки (подушкообразная дисторсия, подушка) при положительной дисторсии, и вид бочки (бочкообразная дисторсия, бочка) при отрицательной (см. рис. внизу). В отдельных случаях искажения формы могут иметь и более сложный вид.

Описание устройства экспоната

Экспонат представляет собой комплекс из модели глаза и сравнительного стенда. Стенд состоит из клетчатой пластины и двух линз, через которые пластина наблюдается. Одна линза демонстрирует дисторсию (см. рис. справа), а другая — ее отсутствие (см. рис. слева).



Методика демонстрации экспоната

Экскурсовод демонстрирует посетителю модель глаза, рассказывая о его строении. Далее он знакомит посетителя со сравнительным стендом, рассматривая явление дисторсии.



Алгоритм коррекции геометрических искажений, вносимых объективом «рыбий глаз» в изображения и видео

Введение

К настоящему времени фото и видеокамеры с объективами «рыбий глаз» получили очень широкое распространение. Это обусловлено тем, что такое монокоробочное решение в отличие от применения нескольких стационарных или меньшего числа поворотных камер позволяет охватывать область зрения в половину от полного телесного угла (угол обзора 180° по горизонтали и вертикали), а иногда даже и более. В то же время из-за существенных вносимых таким объективом в получаемые изображения или видеокадры геометрических искажений для удобства восприятия получаемой полезной информации приходится использовать цифровую обработку исходных данных, компенсирующую такие искажения. В частности, ставшим уже классическим подходом к решению указанной проблемы является модель Brown–Conrady. Однако до сих пор предлагаются все новые и новые способы решения этой проблемы. И связано это со следующими обстоятельствами. Дело в том, что полная коррекция геометрических искажений сопряжена с соответствующим проецированием изображения со сферической или сфероподобной поверхности на плоскость. А это, в свою очередь, при сохранении пространственного разрешения в центральной области изображения ведет к резкому увеличению размеров «выпрямленного» изображения. Так что приходится это выпрямленное изображение подрезать по периметру и, соответственно, частично терять то даваемое объективом «рыбий глаз» преимущество по полю зрения. И поскольку принципиально невозможно одновременное удовлетворение трех противоречащих друг другу требований (неуменьшение пространственного разрешения изображения, неувеличение размера изображения в пикселях и полная компенсация геометрических искажений), то разработка все более и более сбалансированных моделей является весьма актуальной темой и будет оставаться таковой и в будущем.

Теория и полученные результаты

Рассмотрим одну из таких наиболее часто используемых на практике оптических схем объектива «рыбий глаз», как эквидистантная схема, которая при качественных оптических компонентах имеет лишь радиальную составляющую бочкообразной дисторсии. Её коррекцию в более общей форме по сравнению с классическим представлением в виде степенного ряда по r можно осуществить с помощью равенства

Это равенство однозначно ставит в соответствие значение яркости пикселя для выровненного монохромного изображения (или три значения яркости для выровненного цветного изображения), характеризуемого (характеризуемых) отсчитываемым от центра изображения радиус-вектором r_p = (x_p, y_p), со значением яркости пикселя (значениями яркости пикселей) для исходного изображения, которое характеризуется (которые характеризуются) отсчитываемым от центра изображения радиус-вектором r_s = (x_s, y_s). То есть, равенство (1) с помощью функции f задает правило пересчета принадлежащих плоскости пикселей с координатами r_p через принадлежащие полусфере пиксели с соответствующими координатами r_s.

Для рассматриваемой оптической схемы можно получить строгое аналитическое выражение для функции f. Оно имеет следующий вид:

Здесь R₀ = 2r₀, r₀ (R₀) – это радиус (в пикселях), отвечающий углу pi / 4 (pi / 2) радиан на исходном изображении относительно оси симметрии объектива. Этот параметр уникален для каждой конкретной оптической системы. Равенство (2), очевидно, может быть разложено в ряд Тейлора с оставлением нескольких членов ряда и перенормировкой коэффициентов перед ними для представления функции f в стандартном по модели Brown–Conrady виде. Однако далее будет рассматриваться именно точное выражение для функции f.

Рисунок 1 – Функция преобразования координат из rp в rs согласно равенству (2) при R0 = 1

Согласно рис.1 при условии сохранения исходного пространственного разрешения (здесь и далее имеется ввиду центральная часть изображения) и его размеров после коррекции дисторсии угол обзора оптической системы со 180° сужается до 115° (см. результат на рис.2).

Рисунок 2 – Полная коррекция дисторсии согласно равенству (2) для rp <= R0

Если же увеличить размер выходного изображения по площади вчетверо при сохранении пространственного разрешения, то угол обзора оптической системы увеличится до 145°. Однако дальнейшее значительное увеличение размеров изображения не приводит к существенному увеличению угла обзора. Чтобы разрешить указанное противоречие необходимо модифицировать функцию f в F так, чтобы, с одной стороны, она была максимально близка к исходной в окрестности нуля по r_s, а с другой стороны, для минимизации вторичных искажений была максимально линейной в окрестности единицы по r_s. Таким требованиям, в частности, очень хорошо удовлетворяет функция F в виде

.

Хотя использование равенства (3) вместо равенства (2) при увеличении площади изображения вчетверо и сохранении пространственного разрешения или при сохранении размеров изображения и уменьшения вдвое пространственного разрешения позволяет зафиксировать широкий угол обзора (180°), в то же время, такая модификация функции f не устраняет бочкообразную дисторсию периферической части изображения (см. рис.3).

Рисунок 3 – Неполная коррекция дисторсии согласно равенству (3) для rp <= 2R0

Чтобы устранить бочкообразную дисторсию периферической части изображения может быть использована существенно нелинейная по r деформация окружностей в квадраты со сглаженными углами в разной степени в зависимости от r (в идеале, по внешнему периметру изображения окружность должна деформироваться в квадрат). Далее приведены выражения, с помощью которых можно осуществлять соответствующую попиксельную трансформацию

.

.

Для окончательной коррекции остаточной дисторсии к полученному с помощью равенства (5) промежуточному результату ещё необходимо применить равенства (1) и (3) в виде

Ниже на рисунках представлены результаты последовательных трансформаций изображений согласно равенствам (5) и (8) с учетом равенств (3), (4), (6) и (7).

Рисунок 4 – Коррекция дисторсии первого изображенияРисунок 5 – Коррекция дисторсии второго изображения

Как видно из этих рисунков, при сохранении пространственного разрешения с увеличением площади исходного изображения всего вчетверо, а также сохранении широкого угла обзора (180°) бочкообразная дисторсия весьма эффективно подавляется по всему полю изображения.

Черные области на всех представленных изображениях отвечают переходам между r_s и r_p, когда вычисляемый вектор r_s лежит за пределами исходного изображения.

Мультимедиа Арт Музей, Москва | События

образовательный проект29/I 18:00. МАММ ул. Остоженка, 16

Мастер-класс Дмитрия Исхакова «Аномальная частичная дисперсия и бочкообразная дисторсия… Или как бороться со светом и снимать красивые портреты». В рамках проекта «Золотая Камера Sony Xperia»

29 января в 18:00 — Sony Mobile совместно с МАММ продолжает серию мастер-классов по фотографии в рамках проекта «Золотая Камера Sony Xperia». Четвертый мастер-класс проведет Дмитрий Исхаков, известный lifestyle-фотограф, сотрудничающий с различными брендами и российскими звездами.

На протяжении 8 лет Дмитрий профессионально занимается фотосъемкой и работает с медиа-персонами. «Все началось с графического дизайна, с работы с изображениями. Мне всегда хотелось сделать окружающий мир лучше, хотя бы на экране компьютера. По природе я — перфекционист и эстет, и это явно прослеживается в моих работах. Я всегда очень тщательно отбираю кадр за кадром, работаю над фотографией и довожу ее практически до совершенства», — рассказывает Дмитрий о своем творчестве. О влиянии жизни за рубежом, новом культурном опыте и том, как из хобби фотография стала делом его жизни, Исхаков расскажет в рамках своего мастер-класса.

Как правильно спланировать фотосъемку, если из арсенала есть только мобильный телефон с камерой, а также то, какими качествами и знаниями нужно обладать и какие тематики лучше выбрать начинающему фотографу? Об этом Дмитрий расскажет в основной части своего выступления. Также он покажет несколько своих работ, выполненных в сотрудничестве с известными людьми из мира политики и шоу-бизнеса.

Вход свободный!

Исправление изогнутых линий на фотографиях. Дисторсия.



Исправление изогнутых линий на фотографиях. Дисторсия.





Дисторсия — аберрация оптических систем, при которой линейное увеличение изменяется по полю зрения. Световые лучи, проходя через центр линзы, сходятся в точке, расположенной дальше от линзы, чем лучи, которые проходят через ее края.

Дисторсия может быть отрицательной — «бочкообразной», особенно она выражена у широкоугольных объективов, и положительной — «подушкообразной». Положительная дисторсия чаще встречается у телеобъективов.

Чаще всего проявлению бочкообразной дисторсии способствует применение минимального фокусного расстояния (зума), подушкообразной, соответственно, применение максимального фокусного расстояния.

Способы борьбы с дисторсией

1. Производители объективов применяют асферические линзы — специальные линзы с изогнутой поверхностью, позволяющей скорректировать искажения. Асферические линзы требуют точности изготовления, объективы с асферическими линзами стоят дороже.


2. По возможности избегать съемки на минимальном и максимальном фокусных расстояниях.
3. Помещать снимаемый объект ближе к центру, где искажений нет, или они менее выражены. Затем кадрированием отсечь зоны с наибольшими искажениями.
4. Исправить дисторсию в графическом редакторе.

   Мы предлагаем простой способ исправления дисторсии в программе Perspective Pilot.
   Вы можете, перемещая ползунок, выпрямить изогнутые линии по краям кадра. Также, после проведения калибровки фотоаппарата, дисторсию можно исправлять в автоматическом режиме. Подробнее читайте на страничке программы.









Наверх

Аберрации фотообъективов ч.

1. | ДРУГ ФОТОАППАРАТ

Описывая ранее устройство объектива фотоаппарата, я сделал упор на объективы с переменным фокусным расстоянием или вариообъективы (у нас их еще называли трансфокаторы).

Но есть оптические характеристики объективов, свойственные всем объективам. Их знать также неплохо для того, чтобы грамотно определять влияние на качество изображения конкретного объектива.

Для начала разберемся, почему объективы столь сложно устроены: объективы состоят из 6-ти, 8-ми и даже 14-ти линз!

Дело в том, что законы геометрической оптики, которые изучались на уроках физики в школе, верны для идеальной тонкой линзы. При этом учитываются , в основном, лучи проходящие вблизи главной оптической оси. В реальных линзах направление лучей света при прохождении через линзу несколько отличается от идеального, эти отличия особенно существенны для лучей проходящих на некотором расстоянии от оптической оси. В результате таких отклонений возникают искажения изображения, получаемого линзой, которые носят название аберраций.

Аберрации фотографического объектива — искажения изображения, получаемого с помощью объектива, при том, что объектив тщательно изготовлен и правильно рассчитан. То есть эти искажения вызваны объективными физическими причинами.

Аберрации бывают нескольких видов: геометрические, хроматические и дифракционные.

Геометрические аберрации обычно возникают при прохождении через линзу лучей света на некотором расстоянии от главной оптической оси. А в построении реального изображения участвуют лучи не только близкие к оптической оси, но и удаленные.

К числу геометрических аберраций относятся следующие: дисторсии, астигматизм, кома, кривизна поля изображения.

Хроматическая аберрация связана с тем, что через линзу проходят лучи разной длины волны (разного цвета). Строго говоря, лучи каждой длины волны имеют свой фокус, и для разных длин волн эти фокусы не совпадают.

Дифракционные аберрации возникают вследствие рассеяния света диафрагмой и оправой объектива.

Как бы правильно не были рассчитаны и изготовлены объективы идеально исключить все аберрации невозможно, имеются физические ограничения. В хороших объективах аберрации доведены до минимально возможных величин, которые практически не оказывают влияния на качество оптического изображения.

Геометрические аберрации фотообъектива.

Рассмотрим сначала понятие дисторсии.

Дисторсии.

Дисторсиями называют искажения изображения, получаемого с помощью объектива, которые выражаются в искажении прямых линий,  отображаемых  как кривые — выпуклые или вогнутые.

Дисторсии бывают подушкообразные или бочкообразные, см. рис.1.

Рис.1.

Причиной возникновения таких дисторсий является неодинаковое линейное увеличение для частей объекта, находящихся на разных расстояниях от оптической оси. Характер дисторсии зависит от положения диафрагмы в объективе.

В сущности дисторсии являются результатом того, что сферическая по форме линза, имеющая центральную симметрию, строит изображение на сферической поверхности, а мы его проектируем на плоскость.

Подушкообразная дисторсия возникает, когда диафрагма находится позади линзы. При этом объект в виде квадрата, через центр которого проходит оптическая ось, изображается в виде подушки (с вогнутыми дугами вместо прямых сторон).

Если диафрагма находится впереди линзы, возникает бочкообразная дисторсия, при которой квадрат, через центр которого проходит оптическая ось приобретает вид бочки (с выпуклыми боками). См. рис. 2.

Рис.2.

Дисторсии возможно устранить только у объективов, состоящих как минимум из двух линз, а обычно из большего их количества. Диафрагма в таких объективах располагается между линзами.

Рис. 3.

Изображение, полученное объективом, обладающим бочкообразной дисторсией (обычно широкоугольные или сверхширокоугольные объективы, типа “Рыбий глаз”).

Астигматизм.

Астигматизм — это аберрация вызванная тем, что для лучей света, падающих на линзу наклонно и расположенных на взаимноперпендикулярных плоскостях имеется не один фокус, а два, т.  е. лучи, расположенные на одной плоскости собираются в одном фокусе, а на другой — в другом.

 Расстояние между этими фокусами называют астигматической разницей. Оно характеризует величину астигматизма. См. рис.4:

Рис. 4.

В результате этого  для точек, лежащих на некотором расстоянии от оптической оси, невозможно получить изображение в виде точек же. При астигматизме вертикальные и горизонтальные линии изображаются с разной резкостью. Фотографический объектив, у которого астигматизм устранен называется анастигматом.

Кома.

Кома — это аберрация, при которой светящаяся точка изображается в виде запятой с яркой точкой, за которой тянется широкий и менее яркий хвост. Такие изображения возникают для точек объекта, находящихся на некотором расстоянии от главной оптической оси линзы, когда пучок света падает на линзу наклонно.

Рис.5.

Кома зависит от ширины пучка света, проходящего линзу, и величины угла, образованного главным лучом пучка с ее оптической осью, в связи с чем наибольшие искажения вносятся по краям поля изображения. В фотографических объективах предпринимаются специальные меры для устранения комы.

В следующей статье рассматриваются другие аберрации объективов.

А вот как об аберрациях говорится в следующем видеоролике:

Поделиться в соц. сетях

Об авторе

Я живу в г Новосибирске. Образование высшее — НГТУ, физикотехнический факультет. В настоящее время на пенсии. Семья: жена, две дочери, две внучки. Работал в последнее время в электронной промышленности в ОКБ по разработке и производству приборов ночного видения. Люблю музыку- классику, джаз, оперу, балет. Главное увлечение — любительская фотография.

Barrel Distortion — обзор

2.5.2 Алгоритм быстрой коррекции для двойных гальванометров на основе линзы fθ

В реальном сканировании гальванометрическое сканирование имеет линейные и нелинейные искажения графики сканирования, особенно когда область сканирования большая, что серьезно влияет на качество обработки лазерного сканирования, а также создает трудности для дальнейшего анализа и обработки. Двойное гальванометрическое сканирование — это простой и недорогой способ сканирования поля плоскости X × Y в решетчатом или векторном режиме.Основным недостатком этого метода сканирования является присущее ему геометрическое искажение при сканировании в поле двуосной плоскости. В основном это включает искажение подушки, линейное искажение и ошибку фокусировки луча изображения в плоском поле.

Оптический путь двойных гальванометров X / Y для сканирования поля 2D плоскости показан на рис. 2.76. Пусть расстояние между осью вращения гальванометра X и осью вращения гальванометра Y составляет t , а расстояние между осью вращения гальванометра Y и началом центра поля сканирования составляет d , тогда разница оптического пути между любой точкой P ( x , y ) на поверхности сканирования и началом центра поля сканирования будет следующим:

Рисунок 2.76. Схема оптического пути сканирования гальванометра.

(2,72) δL = (d2 + y2 + t) 2 + x2− (d + t)

Когда углы поворота осей X и Y равны θ1 и θ2, соответственно, координата P ( x 1, y 1) в поле сканирования —

(2,73) y1 = d × tgθ2

(2,74) x1 = (d2 + y12 + t) tgθ1

После преобразования , имеется

(2,75) (x1 / tgθ1 − t) 2 − y12 = d2

Вышеупомянутое уравнение представляет собой гиперболу с некруговой симметрией, когда θ 1 является постоянным, что указывает на то, что сканирование 2D-плоскости X — Двойной гальванометр Y принципиально имеет неизбежную деформацию.

На рис. 2.77 показан квадратный узор, полученный лазерным сканированием без коррекции. Схема соответствует схеме, рассчитанной из двух приведенных выше уравнений. Имеется подушечное искажение в направлении оси X и бочкообразное искажение в направлении оси Y .

Рисунок 2.77. Диаграмма деформации подушки и ствола, сканированная двойным гальванометром. (A) Неискаженный квадратный узор и (B) искаженный квадратный узор.

Следовательно, существует существенная нелинейная взаимосвязь между углом отклонения системы гальванометрического сканирования и координатами плоскости сканирования в принципе.Ошибка искажения подушки возникает, если линейное отображение используется для непосредственного управления гальванометром. Ошибки фокусировки возникают из-за разной длины оптического пути каждой точки в поле сканирования. Ошибка фокусировки может быть исправлена ​​динамически с помощью системы динамической фокусировки.

Ошибка искажения «подушки» может быть исправлена ​​программно. Типичный алгоритм состоит в том, чтобы разделить поле идеального сканируемого квадратного изображения на матричные сетки и сохранить файл коррекции с точными координатами X и Y .Скорректированные координаты могут быть вычислены методом интерполяции для любой точки в поле сканирования. Каждая точка интерполяции сканирования корректируется этим алгоритмом и сканируется гальванометром для получения относительно правильной графики сканирования.

Обычно используется сегментация графа 65 × 65 для сохранения данных точки сегментации в соответствующие файлы. Другие точки интерполяции могут быть рассчитаны методом интерполяции через эти опорные точки. Поэтому суть этого метода исправления заключается в поиске таблиц.Обычно существует два типа поиска: коррекция по 9 точкам и коррекция по 16 точкам и коррекция по 25 точкам для сложных точек. Коррекция по 9 точкам означает, что квадратная сетка делится на 3 × 3, коррекция по 16 точкам составляет 4 × 4, а коррекция по 25 точкам составляет 5 × 5.

Хотя этот метод может исправить искажение сканируемой графики, каждую точку необходимо измерить перед сканированием, поскольку применяется многоточечная коррекция, которая ограничивает работу технологического персонала. Поэтому автор предлагает алгоритм быстрой коррекции после применения объектива с диафрагмой fθ.Этот алгоритм коррекции может исправить искажение в направлении X / Y , соответственно, путем изменения только двух параметров.

За счет добавления линзы объектива с диафрагмой fθ к системе двойного гальванометрического сканирования исправляется ошибка фокусировки, так что лазерный луч может фокусироваться в одной и той же фокальной плоскости. Система сканирования подвергается определенной коррекции искажения, но она не может исправить искажение подушки X по оси и создать бочкообразное искажение в направлении оси Y .Добавление модуля коррекции для исправления геометрического искажения сканирующей системы позволяет добиться идеальных результатов.

X / Y — плоскость поля сканирования в прямоугольных координатах, установленная двойной гальванометрической системой сканирования. Оси X и Z параллельны осям вращения гальванометров Y и X соответственно. Ось Z является оптической осью. Пусть единичные векторы направления осей X -, Y — и Z равны i , j и k соответственно, тогда для падающего света в направлении i. , когда гальванометры X и Y отклоняют углы ωx и ωy, в исходном положении, соответственно, единичный вектор направления исходящего света системы равен

(2.76) A = (sin2ωx) i + (cos2ωx × sin2ωy) × j + (cos2ωx × cos2ωy) × k

Пусть: θr — угол между исходящим светом и осью Z ; R — расстояние от точки пересечения выходящего луча угла θr и плоскости поля сканирования до начала координат ординаты; φ — угловая координата точки пересечения света на плоскости поля сканирования. Для линзы объектива fθ с фокусным расстоянием f:

(2,77) R = fθr = fcos − 1 (cos2ωx × cos2ωy)

Координаты любой точки в поле сканирования могут быть получены из геометрической зависимости.

(2.78) X = Rcosφ = fsin2ωx × cos − 1 (cos2ωx × cos2ωy) × (1 − cos22ωx × cos22ωy) −1/2

(2.79) Y = Rsinφ = fsin2ωx × cos2ωx × cos − 1 (cos2ωx × cos2ωy) × (1 − cos22ωx × cos22ωy) −1/2

Два уравнения, соответственно, разложены в ряды. После расчета приблизительные выражения:

(2,80) X = f (2ωx) + C1ωx × ωy2

(2,81) Y = f (2ωx) −C2ωx2ωy

В приведенных выше уравнениях C ₁ и C ₂ — положительные константы. Пусть X0 и Y0 соответствуют значениям координат ωy = 0 и ωx = 0 соответственно.То есть

(2.82) X = X0 = f (2ωx)

(2.83) Y = Y0 = f (2ωy)

Это в точности две компоненты координат положения пятна сканирования без искажений. Следовательно, мы можем вывести это из двух приведенных выше уравнений:

(2,84) X = X0 + C1X0Y02

(2,85) Y = Y0 − C2X02Y0

В приведенных выше уравнениях C ₁ и C ₂ — положительные константы. X ₀ и Y ₀ — длина и ширина прямоугольной рамки теоретического геометрического графика.Приведенные выше два уравнения являются формулами геометрического искажения поля сканирования и основными уравнениями для геометрической коррекции. Изменяя C ₁ и C ₂ в программном обеспечении процесса, искажение графики в направлении оси X / Y может быть выполнено отдельно.

Мы проверим алгоритм быстрой коррекции с помощью конкретных экспериментов, разработав прямоугольник и круг для измерения размера прямоугольника или круга. В конкретном эксперименте размер круга составляет 50 × 50 мм ² , а размер прямоугольника составляет 50 × 50 мм ² . Скорость сканирования 1 м / с, мощность лазера 15 Вт. Экспериментальный материал — обычная термобумага для факса. В лазере используется газовый лазер CO ₂ мощностью 50 Вт, а в системе гальванометра используется система гальванометра 2D с линзой 12 мм от US Nutfield. Результаты экспериментов представлены на рис. 2,78 и 2,79.

Рисунок 2.78. Сканирующий круговой скорректированный график с помощью двойных гальванометров.(A) C1 = 0,000006, C2 = 0,000008 и (B) C1 = 0,000008, C2 = 0,000006.

Рисунок 2.79. Сканирование прямоугольного скорректированного графика с помощью двойных гальванометров. (А) C1 = 0,000004, C2 = 0,000005; (B) C1 = 0,000006, C2 = 0,000003; и (C) C1 = 0,000008, C2 = 0,000001.

Фиг. 2.78 и 2.79 соответственно показывают круглую и квадратную графику, отсканированную после добавления коррекции. На рис. 2. 79, когда C ₁ увеличивается с 0,000006 до 0,000008, его размер в направлении X изменяется с 48 на 50 мм, но когда C ₂ изменяется с 0.000008 до 0,000006, размер в направлении Y изменяется с 43,8 до 44 мм. На прямоугольном графике на рисунке 3.125, когда C ₁ изменяется с 0,000006 на 0,000008, его размер в направлении X изменяется с 49,3 на 50,4 мм, а размер в направлении Y изменяется с 48,4 до 50,2 мм, когда C ₂ изменяется с 0,000005 на 0,000001. См. Конкретные данные в таблице 2.6.

Таблица 2.6. Влияние различных значений C ₁ и C ₂ на размер в алгоритме быстрой коррекции.

	Круглый (50 × 50 мм 2 )		Прямоугольный (50 × 50 мм 2 )
C 1	06	0,0020006	0,0020006	0,000006	0,000008
X значение	48,4 мм	50,1 мм	49,3 мм	49,8 мм	50,4 мм
C0008	0,0006	0,0005	0,0003	0,0001
Y значение	43,8 мм	44 мм	48,4 мм	49,7 мм	алгоритм коррекции, C 1 отвечает за коррекцию искажения направления оси X , а C 2 отвечает за исправление искажения направления оси Y . Геометрическая коррекция сканируемой графики может быть завершена установкой в ​​алгоритме различных значений C 1 и C 2 . Искажение объектива камеры — инженерия изображений Как измерить искажение ISO 1 — это стандарт, определяющий методы измерения объектива, отделенного от камеры. Однако иногда вы не можете снять объектив с камеры (например, в мобильном телефоне), и поэтому трудоемких методов, описанных в ISO 9039, будет недостаточно.В результате был введен ISO 17850 2 для определения методов измерения искажения с использованием комбинации объектива камеры. Метод искажения ТВ (ISO 9039) Самым старым методом, использующим комбинацию камеры и объектива, является метод искажения ТВ, созданный для анализа систем телекамер. Для этого метода требуется тестовая таблица с регулярной сеткой геометрических структур, таких как показанные ниже. Рис. 2: Точечная диаграмма TE260 (слева) и сеточная диаграмма TE251 — две популярные диаграммы для измерения искажений. Метод ТВ-искажений — это, по сути, система, которая показывает постоянно увеличивающееся искажение от центра изображения к углам.Изгиб прямой линии исходного изображения количественно оценивается по его верхнему краю (см. Рисунки ниже). Отношение изгиба к высоте изображения, умноженное на 100, представляет собой процент искажения высоты изображения. Этот метод соответствует процессу, описанному в EBU Tech 3249 3249 3 . $$ D = \ frac {\ Delta H} {H} \ cdot 100 $$ Рисунок 3: Искажение высоты изображения в форме бочки (негатив) Рисунок 4: Искажение высоты изображения в форме подушечки (позитив) Метод линейного геометрического искажения (ISO 17850) Специальные системы линз (особенно маленькие в мобильных устройствах) исправляют искажения при максимальной высоте изображения.Эти системы показывают самый высокий уровень искажений на меньших расстояниях от оптического центра. Результирующий тип искажения часто представляет собой смесь бочкообразного и подушкообразного искажений и описывается термином волновое искажение. Рис. 5: Линейное геометрическое искажение, создающее эффект подушечки Для систем с волновым искажением измеренное искажение высоты изображения может быть нулевым или близким к нулю, даже если на изображении видны сильные искажения. Мы можем разбить метод линейного геометрического искажения на три различных метода для измерения искажения этих систем, как указано в ISO 17850. 1) Искажение горизонтальной линии Этот метод применим, когда вертикальная линия Ai расположена ближе к вертикальной линии в центре изображения, чем к Bi, используйте формулу 2: $$ Dhi = \ frac {\ left (Bi-Ai \ right)} {2V } \ times100% $$ В противном случае используйте формулу 3: $$ Dhi = \ frac {\ left (Ai-Bi \ right)} {2V} \ times100 %% $$ Где: i = суффикс, представляющий высоту каждой картинки; Ai, Bi и V должны быть представлены количеством пикселей выходного изображения. 2) Вертикальное искажение линии Используйте этот метод, когда горизонтальная линия αi расположена ближе к горизонтальной линии, проходящей через центр изображения, чем к βi, используйте формулу 4: $$ Dvi = \ frac {\ left (\ beta i- \ alpha i \ right) } {2V} \ times100% $$ В противном случае используйте формулу 5: $$ Dvi = \ frac {\ left (\ alpha i- \ beta i \ right)} {2V} \ times100% $$ Где: i — суффикс, представляющий ширину каждой картинки; αi, βi и V должны быть представлены количеством пикселей в выходном изображении.2}% $$ Знак для Dlinei представляет наибольшее абсолютное значение искажения горизонтальной или вертикальной линии. Метод локального геометрического искажения (ISO 17850) Метод локального геометрического искажения используется, когда одного числа для искажения недостаточно. Другими словами, нам нужна функция для искажения, чтобы исправить искажение при обработке изображения. Имейте в виду, что когда вам нужно обратиться к определенной высоте изображения, локальное геометрическое искажение более надежно. При измерении локального геометрического искажения мы предполагаем, что искажение вблизи оптического центра равно нулю. Затем вы можете рассчитать регулярную сетку на основе геометрического положения девяти структур (3×3) в центре изображения. Эта сетка расширяется до всего изображения и определяет номинальные положения для каждой из структур. Рисунок 6: H-значения для определения локального геометрического искажения Затем искажение измеряется по следующей формуле: Где: H * — расстояние точки от центра изображения H — номинальное расстояние точки от центра изображения на основе расширенной регулярной сетки. При получении единственного числа из локального геометрического искажения, максимальное искажение, измеренное для любой геометрической структуры изображения, является тем, о котором сообщается. ISO 17850 подробно описывает этот метод. Barrel Distortion — Справочное руководство Notch Метод Этот узел можно использовать для моделирования искажений в объективах реальных камер. Создает эффект выпуклости или сжатия в центре изображения.См. Википедию для получения дополнительной информации. Сырая текстура Текстура обработанная Пример узла Атрибуты Имя Описание Активный Включите или выключите эффект. Значения <0,1 отключат эффект, а отложенный рендеринг должен быть включен. Количество смеси Изменяет непрозрачность нового эффекта по сравнению с исходным изображением. Режим наложения (RGB) Измените способ смешивания сгенерированного эффекта с родительским изображением RGB. Режим наложения (Альфа) Измените способ смешивания созданного эффекта с альфа-каналом родительского изображения. к1 Первый коэффициент радиального искажения. Бочкообразное искажение обычно будет иметь отрицательный член для k1, тогда как подушкообразное искажение будет иметь положительное значение. к2 Второй коэффициент радиального искажения. к3 Третий коэффициент радиального искажения. Масштаб искажения X Величина масштаба искажения в X. Шкала искажения Y Величина шкалы искажений в Y. Влияют на каналы Выберите, на какой из цветовых каналов RGBA будет действовать эффект. Входы Имя Описание Типичный ввод узла Активный Включите или выключите эффект. Значения <0,1 отключат эффект, а отложенный рендеринг должен быть включен. Модификатор конверта Выходы Нет выходов с этого узла. Хотите объектив камеры без искажений? Проверьте это Хотите объектив камеры без искажений? Если вы похожи на меня, то нежелательные искажения на фотографиях вас действительно беспокоят. Но что вызывает искажения линз и как их предотвратить? Что вы можете сделать со своим существующим оборудованием или вам нужно пойти и купить новое? Позвольте мне объяснить искажения и ответить на все эти вопросы в этом руководстве. Трудно получить объектив камеры без каких-либо искажений, поскольку все объективы будут иметь некоторые искажения. Есть способы минимизировать искажения. К ним относятся использование постобработки, приобретение объективов высокого класса, съемка с определенным фокусным расстоянием, изменение расстояния, использование объектива с наклоном и сдвигом и другие. Существуют различные типы искажений объектива, например подушечка для булавок, тубус и усы. Эти искажения линз могут придать вашим фотографиям нежелательный вид. Так что устранение этих искажений необходимо. Давайте узнаем все об искажениях объектива фотоаппарата. Что вызывает искажение объектива? Искажения объектива — это в основном оптические искажения. Из-за этих искажений прямые линии на изображениях выглядят извилистыми. Идеального объектива не существует. Все линзы будут иметь некоторые искажения.В основном это происходит из-за материалов стеклянных элементов, а также из-за конструкции линзы. Есть три типа оптических искажений в линзах. Подушкообразное искажение Подушкообразное искажение — это тип искажения объектива, который влияет на фотографии. Здесь прямые линии на картинке будут изогнуты наружу из центра. Этот тип искажения чаще всего наблюдается в телеобъективах. Искажение будет более заметным в зум-объективе, чем в телеобъективе с постоянным фокусным расстоянием.В случае с фиксированным фокусным расстоянием будут другие линзы для компенсации этих искажений. Таким образом, искажение будет менее заметным. Это искажение похоже на прижимание булавки к центру подушки, отсюда и название. При более высоких фокусных расстояниях размер датчика изображения будет больше, чем поле зрения. Таким образом, происходит явление растяжения, когда фотография помещается в датчик. Это вызывает деформацию подушечки для булавок. Бочкообразное искажение Когда прямые линии изображения изгибаются внутрь к центру изображения, кажется, что оно образует бочкообразную форму.Такие искажения называются бочкообразными искажениями. Это обычно наблюдается в широкоугольных объективах из-за их оптической конструкции. Это полная противоположность искажению подушечками. Бочкообразное искажение происходит из-за уменьшения увеличения по направлению к углам изображения. Уровень бочкообразного искажения будет разным для разных широкоугольных объективов. Некоторые объективы демонстрируют сильное бочкообразное искажение по сравнению с другими. Например, дешевый широкоугольный объектив в пластиковом корпусе вызовет большее бочкообразное искажение.Это потому, что в дешевом широкоугольном объективе нет дополнительных стеклянных элементов для компенсации искажений. Основные широкоугольные объективы будут показывать меньше бочкообразных искажений. Искажение усов Искажение усов на снимке проявляется в виде волнистых линий. На самом деле это комбинация подушкообразной подушки и бочкообразного искажения. Здесь будет изменение направления линий. Это сложное искажение. Тот факт, что деформация усов представляет собой комбинацию цилиндрической формы и подушечки для булавок, затрудняет исправление.Исправить это искажение в Lightroom или фотошопе вручную невозможно. Однако, если у вас есть профиль для конкретного объектива, вы можете его исправить. Следует ли исправить искажение объектива? Сделать фотографию более интересной помогают некоторые искажения. Так что такие перекосы лучше не исправлять. Фотографии, снятые с использованием объективов «рыбий глаз», будут иметь сильные бочкообразные искажения. Это подходит для некоторых сцен. Есть много фотографов, которые создают великолепные изображения, используя кривые, созданные сверхширокоугольными объективами. Чтобы получить такие красивые изображения, вы должны знать, когда использовать искажение в своих интересах. Для творческого использования искажений объектива требуется некоторый опыт и практика. Сам фотограф должен решить, исправлять ли искажение объектива или нет. Однако, если искажение действительно сказывается на изображении, то его необходимо исправить. Если вы делаете фотосессию для клиента, и он не одобряет ее, то вы должны исправить все искажения на всех фотографиях, прежде чем делиться ими с заказчиком. Как предотвратить искажение объектива камеры? Нет ничего лучше идеального объектива камеры. Но, к сожалению, все объективы будут иметь те или иные искажения. Так что полностью избежать искажений невозможно. Но есть способы минимизировать искажения. Вы можете инвестировать в высококачественные объективы с постоянным фокусным расстоянием. Они будут оснащены механизмами для уменьшения эффекта искажения. Но это будет дорогостоящее решение, особенно если вы только начали фотографировать. Самый простой способ исправить искажение объектива — во время постобработки. Линзы фотоаппаратов искажают ваше лицо? Бывают ситуации, когда линзы фотоаппаратов могут искажать лица. Например, если вы используете широкоугольный объектив для съемки портретов, а объект съемки находится очень близко к камере, вы можете увидеть искаженное лицо. Ваше лицо будет выглядеть растянутым. На самом деле это случай искажения перспективы. В основном это видно на широкоугольных объективах. Если вы сохраните некоторое расстояние между лицом объекта и объективом камеры, то этой проблемы не будет. Когда вы используете телеобъективы для съемки портретов, вы можете видеть, что лица становятся короче. Это потому, что телеобъективы имеют тенденцию сжимать лицо. Как фотографы избегают искажений на объектах недвижимости? В случае фотографии недвижимости вы будете снимать интерьер и экстерьер различных зданий. Фотографы будут использовать широкоугольные объективы для съемки таких изображений. Эти фокусные расстояния приводят к бочкообразному искажению, вызванному линзой.На фотографиях недвижимости будет еще одно искажение. Причина не в объективе, а в перспективе. Эти искажения необходимо исправить перед отправкой конечных изображений заказчику. Фотографы, занимающиеся недвижимостью, также избегают очень широкоугольных объективов из-за их сильного эффекта бочкообразного искажения. В результате эти фокусные расстояния используются редко, если нет места для отступления. Профессиональные фотографы недвижимости вкладывают средства в высококачественные широкоугольные объективы с постоянным фокусным расстоянием для съемки объектов недвижимости.При использовании этих линз искажения будут намного меньше. Эти линзы будут довольно тяжелыми, так как содержат дополнительные стеклянные элементы для устранения возможных искажений. Таким образом, на финальном изображении останутся лишь незначительные искажения, которые легко исправить. Эти искажения будут едва заметны человеческому глазу. Бочкообразное искажение также заметно на снимках недвижимости, сделанных с помощью дронов. Вы не можете избежать этого искажения, которое обычно наблюдается при съемке с дронов. Единственный способ удалить это исправить при постобработке. Большинство фотографов, занимающихся недвижимостью, исправляют искажение объектива при постобработке. Коррекция искажения объектива в Lightroom Для исправления искажения объектива можно использовать Adobe Lightroom. Если у вас нет этой замечательной программы, вы можете получить ее здесь. Импортируйте изображение в Lightroom. Затем перейдите к « Модуль разработки ». Выберите опцию « Lens Correction » из правых модулей. Здесь вы можете выбрать опцию « Включить коррекцию профиля ».Корпус камеры и модель объектива автоматически появятся в меню. Если не пришло, то нужно выбрать подходящие модели из выпадающего меню. Список линз камеры не будет отображаться, если вы используете ручной объектив для ваших фотографий. Итак, вам придется подбирать объектив самостоятельно. Вы также можете выбрать опцию «Вручную», чтобы изменить величину искажения. Как исправить широкоугольное искажение? Есть несколько способов исправить широкоугольное искажение.Широкоугольное искажение на самом деле является бочкообразным искажением. Искажение будет сильным для очень широких углов, таких как 15 мм и 12 мм. Один из лучших способов — использовать объектив с функцией наклона и сдвига. Это специализированные объективы, которые в основном используются фотографами, занимающимися архитектурой и недвижимостью. Но они стоят дорого. Итак, если вы фотограф-любитель, то вам не будет интересно покупать дорогой объектив с функцией наклона и сдвига. Один из способов — сохранить прямые линии в центре изображения.Этот метод работает, потому что искажение будет меньше к центру по сравнению с краями. Вы также можете исправить бочкообразное искажение на этапе постобработки. В программах для редактирования фотографий, таких как Adobe Lightroom и Adobe Photoshop, есть функции коррекции, позволяющие исправить это искажение. Вам необходимо сделать снимок в формате RAW для точной коррекции. Вы можете посмотреть это видео от Piximperfect для исправления чрезвычайно широкоугольных искажений с помощью Photoshop: Если вы используете Adobe Photoshop, вы можете использовать параметр адаптивного широкоугольного фильтра.Здесь программное обеспечение автоматически обнаружит камеру и модель объектива и применит настройки для выпрямления изображения. Если программное обеспечение не определяет модели камеры и объективов, вы можете выбрать их вручную в раскрывающемся меню. При необходимости вы также можете настроить различные параметры вручную. На каком фокусном расстоянии нет искажений? Ошибочно считать, что на определенном фокусном расстоянии нет искажений. Искажение объектива в фотографии не имеет ничего общего с фокусным расстоянием.На самом деле это зависит от конструкции объектива. Некоторые фокусные расстояния обеспечивают меньшее искажение по сравнению с другими при том же фокусном расстоянии благодаря конструкции объектива. Допустим, у вас есть объектив с переменным фокусным расстоянием и объектив с постоянным фокусным расстоянием, а фокусное расстояние объектива с постоянным фокусным расстоянием покрывается объективом с переменным фокусным расстоянием. Если вы попытаетесь делать снимки, используя оба объектива с одинаковым фокусным расстоянием, вы можете заметить, что искажение больше для зум-объектива по сравнению с фиксированным объективом. Высококачественные объективы с постоянным фокусным расстоянием будут поставляться с дополнительными стеклянными элементами, чтобы минимизировать искажения. Бочкообразное искажение будет заметно при широкоугольном фокусном расстоянии. Однако бочкообразное искажение будет уменьшаться с увеличением фокусного расстояния, а подушкообразное искажение можно увидеть при фокусном расстоянии телефото. Объектив с постоянным фокусным расстоянием 50 мм обеспечивает наименьшее оптическое искажение. Он используется для портретной, архитектурной и уличной фотографии. Как исправить искажение объектива iPhone? В iPhone от Apple есть два вида искажения изображения.Одно из них — перспективное искажение, второе — искажение объектива. Когда вы используете переднюю камеру iPhone для съемки селфи, вы можете получить искаженное лицо. Это происходит из-за бочкообразного искажения, вызванного широкоугольным объективом камеры, когда вы держите камеру очень близко к лицу. Итак, попробуйте отодвинуть камеру немного подальше, чтобы сделать селфи. Это в какой-то мере поможет решить проблему. Вы также можете использовать палку для селфи, чтобы увеличить расстояние между вами и камерой iPhone. Это поможет уменьшить искажение ствола. Вы также можете установить iPhone на штатив, чтобы снимать портреты. Карманные штативы или стручки горилл вполне подойдут для этой работы. Камеру можно поставить в режим таймера для срабатывания. Теперь в магазине приложений доступно множество приложений для iPhone, которые могут решить эти проблемы. Вы можете использовать любое из этих приложений, чтобы исправить искажение. Некоторые из популярных приложений перечислены ниже. Photoshop Express Вы можете использовать функцию « Lens Correction » в приложении Photoshop Express на iPhone, чтобы исправить искажение объектива. Snapseed Параметры Face Enhancer и Face Pose в Snapseed — два хороших инструмента для исправления искаженных лиц. Поза лица основана на искусственном интеллекте и отлично справляется со своей задачей. Adobe Lightroom Mobile Вы можете перенести изображение в Lightroom Mobile, чтобы исправить искажение. Он автоматически исправляет искажение объектива. Возможна также ручная регулировка. Коррекция искажения объектива iPhone от Apple в Lightroom Иногда бывает трудно исправить искажение с помощью маленького экрана вашего мобильного телефона.В таких случаях вы можете использовать настольную версию Lightroom. Вы можете легко исправить искажение линз iPhone, импортировав фотографию в Adobe Lightroom. Lightroom автоматически выберет модель iPhone. Если не выбран, вы можете выбрать его из раскрывающегося меню. Вы можете вручную изменить величину искажения, если вам нужна более точная настройка. Я надеюсь, что эта статья помогла вам понять и научиться управлять искажением объектива. Вы можете прочитать эту статью, чтобы узнать о сроке службы объектива камеры. Искажения линз: ствол, подушечка-подушечка и искажение усов Обычные искажения линз Оптические искажения очень характерны для всех объективов фотоаппаратов из-за формы и придают линзам свои характеристики. В основном это скорее характеристика линзы, чем недостаток. Бочкообразные и подушкообразные искажения — наиболее часто используемые слова в описании искажений линз. Третий, наихудший вид — искажение усов. Пока они находятся на приемлемом уровне, вам не о чем беспокоиться.Некоторым они действительно нравятся, и они используют их творчески. Без искажений Дисторсия ствола Здесь прямые линии изгибаются внутрь по мере удаления от оптической оси и формы кривых, которые выглядят как бочка. Отсюда и называется бочкообразное искажение. Это происходит, когда увеличение изображения уменьшается по мере увеличения расстояния от оптической оси. бочкообразное искажение возникает из-за того, что поле зрения объектива намного шире, чем размер датчика изображения, и, следовательно, его необходимо «сжать», чтобы он поместился.Обычно наблюдается на широкоугольных объективах. Объектив «рыбий глаз» — прекрасный пример бочкообразного искажения, из-за которого фотография выглядит выпуклой в центре изображения. Дисторсия ствола Подушкообразное искажение При бочкообразном искажении изображение имеет форму бочки; в случае подушкообразного искажения изображение принимает форму подушки, т. е. по мере удаления от оптической оси прямые линии изгибаются наружу. Это явление наблюдается в телеобъективах. Подушкообразное искажение Искажение усов Moustache Distortion содержит цилиндр и подушечку для иголок.В центре изображения появляется бочкообразное искажение, которое постепенно превращается в подушкообразную форму на краю того же изображения. Наверное, худший вид искажения объектива. Деформация усов И баррель, и подушкообразная деформация квадратичные. Это означает, что их искажения пропорциональны квадрату их расстояния от центра. Но в искажении усов в центре оно является квадратичным из-за того, что искажение является доминирующим, но по краям оно становится четвертым (в степени 4), поскольку видны как цилиндрические, так и подушкообразные искажения. Как исправить искажение перспективы в PaintShop Pro Обучение Практические руководства Коррекция искажения перспективы Искажение перспективы возникает, когда свет неправильно попадает на сенсор камеры, что приводит к искажению ощущения глубины. Хотя искажение объектива может быть отличным творческим инструментом, оно может отвлекать от важных элементов вашего изображения, если оно не является преднамеренным. К счастью, вы можете использовать PaintShop Pro и узнать, как исправить искажение перспективы и добиться идеальной фокусировки изображений. Объективы фотоаппаратов могут создавать искажения на фотографиях. Эти искажения чаще всего появляются на широкоугольных фотографиях, на фотографиях крупным планом, сделанных с помощью камер с фиксированным диапазоном фокусных расстояний, и на фотографиях, сделанных с помощью камер с некачественными объективами (например, одноразовых фотоаппаратов). Важно! Настоятельно рекомендуется исправить искажение объектива на фотографии перед ее обрезкой . Типы искажения объектива Corel PaintShop Pro может исправить три распространенных типа искажения линз, при каждом из которых прямые линии выглядят изогнутыми: Дисторсия ствола — Фотография выглядит вытесненной в центре.Чтобы коррекция искажений работала правильно, ось объектива камеры должна совпадать с центром изображения. Искажение «рыбий глаз» — Фотография выглядит так, как если бы она была наклеена на сферу или взорвана, как воздушный шар. Края фото выглядят сжатыми. Подушкообразное искажение — Фотография выглядит выдвинутой в центре 1.Установить PaintShop Pro Чтобы установить программу для редактирования фотографий PaintShop Pro на свой компьютер, загрузите и запустите установочный файл, указанный выше. Продолжайте следовать инструкциям на экране, чтобы завершить процесс установки. 2. Примените коррекцию искажения ствола Выберите Adjust> Barrel Distortion Correction . Откроется диалоговое окно «Коррекция искажения ствола». 3. Установить силу Найдите на изображении изогнутые линии и выпрямите их, введя или установив соответствующее значение в элементе управления Strength . Нажмите ОК . Установив флажок Сохранить центральный масштаб, вы можете добавлять или удалять пиксели из изображения, что изменяет масштаб в центре изображения. Изменения ширины и высоты исходного изображения отображаются в рамке группы Размер результата . 2. Выберите коррекцию искажения «рыбий глаз». Выберите Adjust> Fisheye Distortion Correction . Появится диалоговое окно «Коррекция искажения» рыбий глаз «. 3.Отрегулируйте поле зрения Удалите искажение, введя или установив соответствующее значение в элементе управления Поле обзора . Щелкните ОК. Установив флажок Сохранить центральный масштаб, вы можете добавлять или удалять пиксели из изображения, что изменяет масштаб в центре изображения. Изменения ширины и высоты исходного изображения отображаются в рамке группы Размер результата. 2.Выберите коррекцию искажения булавочной подушки Выберите Adjust> Pincushion Distortion Correction . Появится диалоговое окно «Коррекция деформации подушечкой». 3. Установить силу Найдите на изображении изогнутые линии и введите или установите значение в поле «Сила», пока они не станут прямыми.Нажмите ОК . Установив флажок Сохранить центральный масштаб, вы можете добавлять или удалять пиксели из изображения, что изменяет масштаб в центре изображения. Изменения ширины и высоты исходного изображения отображаются в рамке группы Размер результата . Загрузите бесплатную пробную версию и начните исправлять искажение перспективы уже сегодня Инструменты редактирования изображений PaintShop Pro позволяют быстро и легко исправить искажение перспективы. PaintShop Pro делает больше, чем просто исправляет искажение перспективы Ознакомьтесь с некоторыми другими функциями редактирования фотографий в Paintshop Pro, например восстановить изображения, изменить цвет изображения, убрать шум изображения, и более! Создавайте высококачественные фотографии в забавном и простом в использовании фоторедакторе, чтобы ваши фотографии выделялись больше, чем когда-либо. Восстановить фотографии Удалить объекты с фотографии Удалить людей из фотографий Правильная перспектива изображения Загрузите лучшее решение для исправления искажения перспективы, которое существует Было ли у вас на некоторых фотографиях небольшое искажение перспективы? Мы обещаем, что вам понравятся простые в использовании функции искажения перспективы в PaintShop Pro. Нажмите ниже, чтобы загрузить бесплатную 30-дневную пробную версию и бесплатное перспективное искажение перед покупкой! diglloyd.com: Страницы для «искажения» Как выбрать фотоаппарат, объективы и другие полезные вещи .. Как проверить хороший образец и оценить все аспекты характеристик объектива. Знай свои цели Тест на искажение Датчик истинного цвета Sigma / Foveon в корпусе зеркальной камеры.. Перестрелка: 35 / 1,4 против 18-35 / 1,8 (SD1M, Creek Flows Through) 50-мегапиксельный преемник 22-мегапиксельного Canon 5D Mark III .. Коррекция боковой хроматической аберрации и искажения (24-70 мм f / 2,8L II @ 24 мм, армейские боксы Barcroft) Какая скорость зума у ​​Nikon D800 / D800E ?. Большой телеобъектив Nikon с телеобъективом. Подробный обзор Canon EF 14mm f / 2. 8L II, включая блики, искажения, кривизну поля, диаграммы разрешения, многочисленные примеры полей и сравнение с Nikon 14-24mm f / 2.8G. Canon EF 14 / 2.8L II — превосходный объектив, но с некоторыми особенностями, которые могут повысить или снизить его привлекательность для различных целей. Обзор — это столько же «руководство пользователя», сколько и обзор; даже если вы используете этот объектив, стоит потратить время, чтобы прочитать этот обзор .. Оценивает характеристики Nikon 70-200mm f / 2.8 VR на Nikon D3. Сравнение с Nikon 180mm f / 2.8D ED-IF .. Сравнение с Nikon 180 / 2.8D ED Очень компактный сверхширокоугольный.. Основной — 20 / 3,5 Цветной Скопар ASPH Сравнение — 20 / 3.5 Color Skopar с Nikon 20 / 3.5 и 14-24 / 2.8G Сверхширокоугольный переключатель наклона с невероятной универсальностью. Canon 17 / 4L: преимущество сдвига Canon 17 / 4L: Искажение Canon TS-E 24 мм f / 3. 5L II. Canon 24 / 3.5L II: искажения Сверхширокоугольный объектив с функцией наклона / сдвига. Обзор Nikon 19mm f / 4E ED PC-E [Более старый материал, но актуален].Сдвиг производительности объектива Nikon / Canon / Schneider / Olympus на различных камерах .. Nikon PC-E 24mm f / 3.5D ED Nikon PC-E 45mm f / 2.8D ED [Архив] Подробный обзор Nikon D2x, Nikon 28mm f / 3.5 PC-Nikkor, Nikon 28mm f / 4 PC-Nikkor и Schneider 28mm f / 2.8 PC-Super-Angulon. Блики, искажения, окантовка цвета, цветопередача, резкость, эргономика, совпадение, вариация образца .. Полнокадровый, слегка широкоугольный, нормальный объектив, форм-фактор «блин».. Искажения, нескорректированные и скорректированные Лучший телеобъектив среднего размера со стабилизацией изображения от Canon. Серия Aperture: селфи на корявом бревне Сверхбыстрый средний телеобъектив Canon в сравнении и в полевых условиях. Серия с диафрагмой Canon 85mm f / 1.2L II (асфальтоукладчики) Предлагают ли телеэкстендеры Canon 1.4X и 2X версии III качество изображения при разумной диафрагме ?. Canon Extender 1.4X II против 1.4X III с 300 / 2,8 Стабилизированное изображение Canon 35 мм .. По сравнению с 35mm f / 1.4L, 24-70 / 2.8L II (MTB, Canon 5DM3) По сравнению с 35 / 1.4L, 24-70 / 2.8L II (Fence Gate, Canon 5DM3) Универсальный супертелеобъектив Canon .. Серия с диафрагмой 350 мм: Радиоантенны От сверхширокоугольного до средне-быстрого зума Tamron .. Tamron 15-30 мм против Nikon 14-24 / 2.8G [Плохой образец] (Pescadero Creek, Nikon D810) Быстрый сверхширокий зум с постоянной диафрагмой .. Sigma 12-24mm f / 4 DG HSM Art Новаторский зум-объектив с диафрагмой f / 2, оптимизированный для среднего диапазона. На целых 4/3 ступени быстрее, чем у других объективов в этом диапазоне. Обзор Sigma 14mm f / 1.8 DG HSM Art Самый быстрый широкоугольный объектив на сегодняшний день. Искажение для Sigma 20mm f / 1.4 DG HSM Art + Примеры Sigma — быстрый широкоугольный объектив с высокими характеристиками.. Исключительные усилия по оптике для выдающихся характеристик .. Быстрый и доступный по цене умеренный отличный широкоугольный объектив от Sigma. Искажения Искажения и Sigma 24-35mm f / 2A, скорректированные и нескорректированные (кабина) Исключительные усилия по оптике для выдающихся характеристик .. Светосильный нормальный объектив Sigma с высокими характеристиками. Sigma 50mm f / 1.4 DG HSM A (Art Series) Искажение сигмы 50/1.4A Лучший портретный объектив Sigma. Перестрелка: Sigma 85 / 1.4A против Zeiss Milvus 85 / 1.4 против Nikon 85 / 1.4G (Lundy Beaver Ponds, Nikon D810) Самый быстрый объектив 135 мм со сверхвысокими характеристиками. Исследует варианты объективов 180 мм для Nikon D3x, включая Leica 180 / 2.8 APO-Elmarit-R в байонете Nikon, Nikon 180 / 2.8 ED, Nikon 70-200 / 2.8 VR, Nikon 70-300 / 4.5-5.6 VR, и Tamron 70-200 / 2.8. Обновлено: теперь включает Voigtlander 180/4 APO !. Новейший широкоугольный зум от Nikon с подавлением вибраций и фиксированной диафрагмой f / 4. Высокопроизводительный объектив Nikon 50 мм по умеренной цене. Подробное сравнение 50 / 1.8G и 50 / 1.4G (мозаика) Высококачественный нормальный объектив Nikon. Примеры искажений: нескорректированное и исправленное Современный дизайн в светосильном сверхширокоугольном объективе. Углубленное сравнение с EF 16-35 / 2.8L II Искажения по архитектуре по сравнению с 16-35 / 2.8L II Светосильный сверхширокоугольный объектив Nikon. Искажение (и коррекция) для Nikon 20mm f / 1.8G Универсальный зум среднего диапазона со стабилизацией изображения. Nikon 24-70 / 2.8E VR против 24 / 1.8G: Snowy White Mountain Road Универсальный широкоугольный автофокус .. Знакомство с Nikon 24mm f / 1.8G Искажение (и коррекция) для Nikon 24 мм f / 1.8G Современный дизайн в светосильном объективе 24 мм. Включает изображения с полным разрешением при f / 1.4 .. Чрезвычайно широкоугольный зум .. Знакомство с Canon 11-24mm f / 4L Уже в третий раз оберег ?. Знакомство с Canon 16-35mm f / 2.8L III Компактный широкоугольный зум-объектив Canon со стабилизацией изображения .. Искажения при 16 мм Серия с диафрагмой @ 16 мм: Мозаика (Canon 5DM3) Премиум-зум-объектив среднего диапазона Canon.. Современный дизайн в светосильном объективе 35 мм .. Сравнение с Zeiss 35/2 и Nikon 35 / 1.4 AI-S Сравнение с Nikon 35mm f / 2D Сравнительно недорогая альтернатива pro 35 / 1.4G .. Знакомство с Nikon 35 / 1.8G Современный дизайн в светосильном объективе 85 мм. Сравнительно компактный супертелеобъектив с зумом. Серия диафрагмы @ 200 мм: тестовая мишень Zeiss (Nikon D810) Сравнение Nikon 16-35 мм f / 4 VR, 17-35 мм f / 2.8, 14-24 мм f / 2,8, 18-35 мм, 24-70 мм f / 2,8 вместе с Nikon 20 мм f / 3,5, 24 мм f / 2, 28 мм f / 2, 35 мм f / 1,4 AIS и др .. Сравнение Canon 17-40mm f / 4L и 16-35mm f / 2.L II .. Использование 16-миллиметрового «рыбьего глаза» для пейзажной фотографии и исправление искажения «рыбий глаз». Defishing in Capture NX2 Контроль искажений в захвате NX2 Сверхширокоугольный объектив для Canon и Nikon .. Варианты для объектива 24 мм: Nikon 14-24 / 2.8G, Nikon 24-70 / 2.8G, Nikon 24/2 AI-S, Nikon PC-E 24 / 3.5. Резкость, искажение, блики, кривизна поля, впечатление от съемки и эргономика .. Обзор и введение Костюм Milvus для почтенного 15 / 2.8 Distagon, с улучшенным покрытием линз. Дисторшн для Milvus 15 / 2.8 Серия Aperture по сравнению с Nikon 14 / 2.8D: весенние листья на прибрежном дереве Великолепный дизайн 18 мм .. Дисторшн для Milvus 18/2.8 Классический 21 / 2.8 Дистагон улучшенный .. Дисторшн для Milvus 21 / 2,8 Самая высокая производительность 25 мм от Zeiss. Дисторшн для Milvus 25 / 1.4 Самый производительный 35-мм объектив Zeiss за всю историю. Дисторшн для Milvus 35 / 1.4 Классический дизайн последней сборки Milvus .. Дисторшн для Milvus 35/2 Превосходная сборка и оптическое качество для обычного объектива.. Дисторшн для Milvus 50 / 1.4 Классический 50/2 Makro-Planar улучшенный .. Дисторшн для Milvus 50 / 2M Превосходная сборка и оптическое качество для среднего телеобъектива. Дисторшн для Milvus 85 / 1.4 Классический 100/2 Makro-Planar улучшенный .. Дисторшн для Milvus 100 / 2M An Otus, по сути. Одежда Milvus для 135/2 APO с улучшенным покрытием линз на одном элементе.См. Обзор ZF.2 / ZE 135/2, страницы .. Дисторшн для Milvus 135/2 Начните здесь, чтобы лучше всего использовать это руководство .. Знакомство с объективами Zeiss ZF / ZE Сверхвысокое качество в чрезвычайно широкоугольном объективе. Яркий, но тоже колоритный персонаж .. Великолепное изображение, даже широко открытое, но с некоторыми причудами. (Обзор в процессе). Сверхвысокая производительность и светосильная диафрагма.. Драгоценный камень с необычной фокусировкой. Инструмент художника для рисования .. 28/2 Главная страница Distagon 28/2 Distagon против Nikon 24-70 / 2.8G, Nikon 16-35 / 4G VR, Nikon 28/2 Дисторшн для 35 / 1,4 Distagon Сравнение — Zeiss ZE 35 f / 2 (мозаика) по сравнению с Nikon 24-70 / 2.8G, Nikon 16-35 / 4G VR, Nikon 35 / 1.4 Великолепное изображение в компактном корпусе. Сравнивая два 50-миллиметровых варианта рядом и далеко, впереди еще несколько сравнений.. Универсальность как в «обычном» объективе, так и в макросъемке !. 50/2 Makro Planar Distortion Быстрый высокопроизводительный широкоугольный APO .. Дисторшн для Zeiss Otus 28 / 1.4 Серия с апертурой: вторичный цвет (SLOCA) и кривизна поля на близком расстоянии Сверхвысококачественная апохроматическая нормальная линза, первая в линейке Otus. Искажения Примеры — начальные разные Сверхвысокопроизводительный апохроматический средний телефото, обзорный и технический.. Дисторшн для Otus 85 / 1.4 APO-Planar Четкость бритвы с великолепным боке .. Искажение для Zeiss Otus 100mm f / 1.4 APO-Sonnar Серия с диафрагмой: Мозаика (Nikon D850) Король боке! Резкость от угла к углу, мировой класс .. Красивое боке, резкость как бритва, превосходная цветокоррекция .. Линзы будущего (предположение / желание) Компактный сверхширокоугольный зум.. Светосильный сверхширокоугольный зум-объектив .. Светосильный стандартный зум-объектив .. Искажение и Коррекция искажения Shootout @ 24 мм против Canon RF 15-35 / 2.8L, Canon RF 14-35 / 4L: Alpine Creek Хлеб с маслом всесторонний зум .. Серия диафрагмы @ 28 мм: мозаика Серия с диафрагмой @ 70 мм: мозаика Компактный сверхлегкий стандартный объектив. Знакомство с Canon RF 50mm f / 1.8 СТМ Быстрый сверхширокоугольный объектив для Nikon Z .. Быстрый широкоугольный объектив для Nikon Z .. Знакомство с Nikon NIKKOR Z 14-24mm f / 2.8 S Компактный сверхширокий зум для фотоаппаратов Nikon Z .. Блинный зум, от широкоугольного до нормального .. Знакомство с Nikon NIKKOR Z 24-50mm f / 4-6.3 Быстрый зум среднего диапазона, специально разработанный для фотокамер Nikon Z .. Зум среднего диапазона, специально разработанный для фотокамер Nikon Z.. MTF для Nikon NIKKOR Z 24-70mm f / 4S Серия с диафрагмой @ 24 мм: вид на вершину в сумерках над озером Верхнее Коннес Знакомство с Nikon NIKKOR Z 50mm f / 1.2 S Обычный объектив, специально разработанный для фотоаппаратов Nikon Z .. Shootout vs Nikon Z 24-70 / 4, Zeiss Milvus 50 / 1.4: Локомотив музея железной дороги законов Shootout против Nikon Z 24-70 / 4: Mining Gears Быстрый портретный телефото для Nikon Z.. Внимание к деталям: серьезное обновление по сравнению с A7R II .. Сдвиг пикселей: примеры шахматной доски Сверхвысокая производительность, экстремально широкий угол. Оптические искажения для Sony FE 14mm f / 1.8 GM Shootout vs: Sony FE 12-24 / 2.8 GM: Интерьер кабины Mining Компактный сверхширокоугольный объектив .. Высокопроизводительный широкоугольный объектив .. Искажение для Sony FE 24mm f / 1.4 GM Shootout: Sony 24mm f / 1.4 GM против Zeiss Batis 25mm f / 2: Mosaic (Sony A7R III) Высокая производительность, высокая скорость .. Высокопроизводительный мягкий широкоугольный объектив. Светосильный высокопроизводительный нормальный объектив дизайна Zeiss. Компактный умеренно широкоугольный для беззеркальных камер Sony. Дисторшн для Sony FE 35mm f / 2.8 ZA Sonnar Высокая производительность, высокая скорость .. Серия Aperture: палуба и задний двор с задней подсветкой Высокая производительность, высокая скорость.. Искажение и коррекция искажений для Sony FE 50mm f / 1.2 GM Примеры: Старая тальковая шахта Высокая производительность, высокая скорость .. Перестрелка: Sony FE 50 / 2.5G против Sony 50 / 1.4 ZA против Voigtlander FE 50/2 APO-Lanthar — Teak Bench Shootout: Sony FE 50 / 2.5G против Voigtlander FE 50/2 APO-Lanthar — палуба с подсветкой и задний двор Четкий, как бритва, средний телефото с фильтром аподизации. Знакомство с Sony FE 100mm f / 2.8 СТФ GM Макро-длина для штатной установки, разработанная Zeiss .. Обзор Sony 90mm f / 2.8 Macro G OSS Сверхширокоугольный высокопроизводительный зум-объектив с штатным креплением для беззеркальных камер .. Великолепный широкоугольный объектив, обратите внимание на перекос объектива. Сверхбыстрый, средний широкоугольный, с штатным креплением. Быстрый средний широкоугольный объектив с штатным креплением. Компактный широкоугольный объектив с штатным креплением. Компактный широкоугольный объектив с штатным креплением.. Обзор Sigma 65mm f / 2 DG DN Contemporary Сверхвысокий средний телефото .. Средний телефото с высокой коррекцией коррекции. Объектив «рыбий глаз» для беззеркальных камер Sony .. Примеры: Белоснежные горы Что-нибудь шире было бы рыбьим глазом .. Обзор Voigtlander 10mm f / 5.6 Сверхширокоугольный объектив с ручной фокусировкой и ручным фокусом для беззеркальных камер Sony.. Светосильный светосильный широкоугольный объектив. Обзор Voigtlander FE 35mm f / 1.2 Aspherical Искажение для Voigtlander FE 35mm f / 1.2 Aspherical Полноценный широкоугольный нормальный объектив с ручной фокусировкой. Высокая светосила для универсального рендеринга. Серия отверстий: фрезерный станок Полноценный нормальный объектив с ручной фокусировкой. Ультра качественный исполнитель по умеренной цене.. Серия Aperture: Искусственное освещение для мусорных контейнеров Быстрый сверхширокоугольный зум .. Чрезвычайно широкоугольный зум .. Профессиональный широкоугольный зум с диафрагмой f / 2,8. Компактный сверхширокоугольный зум для полнокадровых беззеркальных камер Sony. Premiere среднечастотный зум для полнокадровых беззеркальных камер Sony. Компактный среднечастотный зум для полнокадровых беззеркальных камер Sony. Широкоугольный зум-телеобъектив с оптической стабилизацией.. Примеры: Ледниковый каньон, гора Дана (A1) Серия Aperture: тропа с подсветкой, ледниковый каньон (A1) Компактный зум ближнего действия .. Обзор Sony FE 28-60mm f / 4-5.6 Широкий зум среднего диапазона, предназначенный для видеосъемок. Обзор Sony FE PZ 28-135mm f / 4G OSS Серия с диафрагмой @ 135 мм: куклы (A7R II) Переносной супертелеобъектив с зумом. Примеры: Белые горы, дальние расстояния Чрезвычайно широкий угол с нулевым искажением. Сверхширокоугольный макрообъектив для беззеркальных камер Sony .. Примеры: крупный план заднего двора Используйте объективы Leica M на цифровой задней панели, предназначенной для них. Ricoh GXR с креплением A12 для объективов Leica M Лучшая компактная цифровая камера с большим сенсором ?. Оценка искажения объектива Миниатюрная полнокадровая камера с фиксированным объективом 35 мм f / 2.. Неисправленное искажение и исправленное Полнокадровая камера в сверхкомпактном корпусе с фильтром сглаживания или без него. Потрясающе высокое качество изображения в миниатюрной камере с разрешением 20 МП. RX100 Встроенная коррекция искажений для JPEG RX100 JPEG против RAW: цвет / контраст / детализация Эквивалент широкоугольного зума (эквивалент 14–28 мм). Высокопроизводительный зум среднего диапазона.. Aperture Series: Boulder Logjam в каньоне Ланди (12 мм, EM1) Достойное обновление E-M5 с профессиональным качеством сборки. Бесшумная автоматическая коррекция исходного преобразования с ACR Превосходный эргономичный дизайн в компактной камере. 12 мм Сравнение: Olympus SHG 7-14 мм f / 4 — Olympus 12 мм f / 2 — Panasonic 7-14 мм f / 4 и 12-35 мм f / 2,8 (Garage Bikes) 14 мм Сравнение: Olympus SHG 7-14 мм f / 4 — SHG 14-35 мм f / 2 — Panasonic 14 мм f / 2.5 и 7-14 мм f / 4 — 12-35 мм f / 2,8 (гаражные велосипеды) Могут ли камеры с меньшим сенсором конкурировать с более крупными по какой-либо причине ?. Перестрелка: Sony RX1 против Sigma DP2 Merrill против Fujifilm X-E1 (MTB) Panasonic G-1 особенно по сравнению с Olympus E-P1. Интригующие результаты с RAW и встроенным в камеру JPEG. Файл RAW включен для вашего собственного анализа. Предложение Fujifilm 24MP APS-C .. JPEG против RAW СЪЕМКА: детализация ценных пород дерева в зеленом сарае Выдающийся сверхширокоугольный объектив.. Великолепный широкоугольный объектив, превосходное исполнение. Искажение для Zeiss Loxia 25mm f / 2.4 Distagon Zeiss Loxa 25 / 2.4 vs Zeiss Batis 25/2: вид с озер Дана на гору Коннесс Ручная фокусировка, умеренно широкоугольный, для полнокадровых беззеркальных камер. Нормальный объектив с ручной фокусировкой для полнокадровых беззеркальных камер. Дисторшн для Zeiss Loxia 50/2 Planar Телеобъектив с ручной фокусировкой для полнокадровых беззеркальных камер.. Искажение для Zeiss Loxia 85mm f / 2.4 Sonnar Loxia 85 / 2.4 против Batis 85 / 1.8: Бобровые пруды в каньоне Ланди (Sony A7R II) Сверхширокоугольный автофокус для полнокадровых беззеркальных камер Sony. Дисторшн для Zeiss Batis 18 / 2.8 Distagon Широкоугольный автофокус для полнокадровых беззеркальных камер Sony. Портретный объектив с автофокусом для полнокадровых беззеркальных камер Sony .. Сверхширокоугольный объектив для Sony NEX или Fujifilm X.. Обычный объектив для Sony NEX или Fujifilm X .. Объектив, эквивалентный 45 мм f / 2,8, с полем обзора. dp2 Quattro Оптические искажения Эквивалентный объектив 45 мм f / 2,8 с матрицей APS-C .. Примеры (DP2M, на открытом воздухе) Относительная резкость и производительность для разных камер .. M240 FF против Sony A6000 APS-C (Pellegrino) M240 + 35 / 1.4 Summilux против Sony RX1R (Зеленая машина) 24-мегапиксельный фиксированный объектив компактный полнокадровый.. Компактный 47-мегапиксельный фиксированный объектив полнокадровый .. Примеры: первоначальная оценка дома Фокусное расстояние, цвет, вес и путешествия. [актуальный, но устаревший / старый материал]. Сверхширокоугольный зум-объектив Leica .. Искажения при 16 мм, 18 мм, 21 мм Поле зрения: 16 мм, 18 мм, 21 мм Самый широкий объектив Leica с постоянным фокусным расстоянием. Искажения: 18/3.8 Супер-Эльмар-М ASPH Серия с диафрагмой: Мозаика (Panasonic S1R) Самый светосильный и самый широкий объектив Leica. Искажения: 21 / 1,4 Summilux-M ASPH Сравнение: Leica 21 / 1.4 против Leica 21 / 3.4 (интерьер) Самый эффективный 21 мм Leica .. Примечания: 21 мм f / 3.4 Super-Elmar-M ASPH Искажения: 21 мм f / 3,4 Super-Elmar-M ASPH Быстрый широкоугольный объектив Leica. Самая эффективная 24-миллиметровая камера Leica с плоским полем.. Искажение для Leica 28mm f / 1.4 Summilux-M ASPH Самый широкий объектив Leica со встроенными линиями рамки. Измененный дизайн миниатюрной исполнительницы Leica в 2016 году. Обзор 28mm f / 2.8 Elmarit-M ASPH (2016) Искажения Самый маленький и легкий объектив Leica M с превосходными характеристиками. Превосходный и самый естественный объектив Leica для M .. Высокопроизводительный, умеренно широкоугольный.. Искажение для Leica 35mm f / 2 APO-Summicron-M ASPH Leica f / 2 35 мм для M .. Искажения: 35 мм f / 2 Summicron-M ASPH Бюджетный объектив Leica 35 мм .. Искажения: 35mm f / 2.5 Summarit-M Шесть моделей на выбор .. 50 мм, 4-ходовой, сравнительный (M240, универсал) По сравнению: Noctilux, Summilux, APO-Summicron, Zeiss Planar (M240, Bristlecone) По сравнению: Noctilux, Summilux, APO-Summicron, Zeiss Planar (M240, стул Tioga Cabin # 9) По сравнению: Noctilux, Summilux, APO-Summicron (M240, Green Paint Bldg) 50 Summilux vs 50 Noctilux (Джошуа Три) Самый светосильный полнокадровый объектив 50 мм в мире.. Искажения: 50 / 0,95 Noctilux-M ASPH Leica 50/2 Summicron против Leica 50 / 0.95 Noctilux Превосходный нормальный объектив Leica. Искажения: 50 / 1,4 Summilux-M ASPH Современное воплощение классического дизайна .. Искажение для Leica 50mm f / 1.2 Noctilux-M ASPH Высококачественный, но дефектный нормальный объектив 50 мм. Примечания: 50 мм f / 2 APO-Summicron-M ASPH Искажения: 50 мм f / 2 APO-Summicron-M ASPH Компактный нормальный объектив Leica с низким уровнем искажений.. Искажения: 50/2 Summicron-M Примеры: 50/2 Summicron-M Бюджетный объектив Leica 50 мм .. Искажения: 50 мм f / 2,5 Summarit-M Ультра-высококлассный и сверхбыстрый современный короткий телеобъектив Leica. Средний телеобъектив Leica для Leica M .. Искажения: 75/2 APO-Summicron-M ASPH Бюджетный средний телеобъектив Leica 75 мм. Искажение: 75 мм f / 2.4 (2,5) Суммарит-М Серия Aperture: Green Barn (M240) Длинный телескоп Leica для Leica M .. Искажения: 90/2 APO-Summicron-M ASPH Ретро-телеобъектив Leica .. Компактный 90 мм Leica для M .. Искажения: 90 мм f / 2,4 (2,5) Summarit-M Миниатюрный телеобъектив и макрообъектив. Искажения Серия Aperture: пишущая машинка Underwood Самый длинный объектив Leica M.. Искажение: 135mm f / 3.4 APO-Telyt-M Компактный объектив для портретной съемки и т. П. Искажения: 90/2 APO-Summicron-R ASPH Shootout vs 90/4 Macro и SL 24-90 мм: Горный музей Серро-Гордо Превосходный универсальный макро- и универсальный объектив. Искажения: 100 / 2,8 APO-Macro-Elmarit-R Лучший телеобъектив среднего диапазона в мире. Искажение: 180 мм f / 2.8 АПО-Эльмарит-Р Компактный длиннофокусный телеобъектив со сверхвысокими характеристиками. Искажения: 280/4 APO-Telyt-R Серия Aperture: Телефонные столбы и Снежный пик (M240) Искажение: 15 мм f / 2,8 Distagon Компактный, высокопроизводительный, сверхнизкий уровень искажений. Умеренная скорость высококонтрастный сверхширокий .. Искажения: Zeiss ZM 21 / 2.8 Biogon Сверхширокий без искажений.. Искажения: Zeiss ZM 21mm f / 4.5 C-Biogon Компактный широкоугольный объектив с великолепной контрастностью. Zeiss ZM 25mm f / 2.8 Biogon Искажения: Zeiss ZM 25mm f / 2.8 Biogon Искажения: Zeiss ZM 28mm f / 2.8 C-Biogon Светосильный широкоугольный дальномер со средним углом обзора и сверхвысокими характеристиками. Звездный исполнитель устанавливает стандарты для SL .. Zeiss ZM 35/1.4 Distagon против Leica 24-90 мм, свежий июньский снегопад в Белых горах (Leica SL) Отличный, как бритва, исполнитель .. Сверхкомпактный, высокопроизводительный, умеренно широкоугольный дальномер. Искажение для ZM 35mm f / 2.8 C-Biogon Приятный и относительно недорогой нормальный объектив. Искажение: ZM 50mm f / 2 Planar Сверхвысокая производительность (снято с производства). Дисторшн для ZM 85/2 Sonnar Компактный высокопроизводительный телеобъектив среднего размера.. Дисторшн для ZM 85/4 Tele-Tessar Быстрый, высокопроизводительный широкоугольный .. По сравнению с Leica 21 / 3.4 SEM и Voigtlander 21/4 (M240, Wyman Cabin Interior) АРХИВНЫЙ МАТЕРИАЛ. Превосходные резервные корпуса или даже основной корпус для объективов с байонетом M .. Ricoh GXR с креплением A12 M 2021 2021-10-31 Canon RF 15-35 мм f / 2,8L, Canon RF 14-35 мм f / 4L, Canon RF 24-70 мм f / 2.Коррекция искажений 8L 09.09.2021 Sigma выпускает еще два современных объектива DG DN для беззеркальных камер Sony, Leica L-Mount 2021-09-04 Комментарий читателя: Fujifilm GFX50S II для монохромного преобразования и инфракрасная камера в качестве сопутствующей камеры для Fujifilm GFX100S? 2021-09-04 Leica 35mm f / 2 APO-Summmicron-SL ASPH, начальное впечатление 2021-09-03 Leica 28mm f / 2 APO-Summmicron-SL ASPH: искажение и коррекция искажений 2021-07-09 Sony FE 14mm f / 1.8 GM, Sony FE 35mm f / 1.4 GM: искажение и коррекция искажений 2021-07-09 Sony FE 14mm f / 1.8 GM против Sony FE 12-24mm f / 2.8 GM: искажение и коррекция искажений 2021-05-02 Voigtlander FE 35mm f / 2 APO-Lanthar Aspherical: Искажение 2021-05-02 Fujifilm GFX100S + Fujifilm GF 30mm f / 3.5: Оптическое искажение 2021-04-25 Sigma FE 35mm f / 2 DG DN Contemporary: влияние коррекции искажений 2021-04-24 Sigma FE 35mm f / 2 DG DN Contemporary: Distortion 2021-04-24 Вопрос читателя о Sigma FE 85mm f / 1.4 DG DN: Резкость и искажение, какой объектив 85 мм? 2021-04-01 Sony FE 24mm f / 2.8G Серия с диафрагмой: Fenceline 29.03.2021 Sony FE 24mm f / 2.8G: для наилучших результатов, понимание оптического поведения (серия Aperture: настилы) 26.03.2021 Voigtlander FE 50mm f / 2 APO-Lanthar Aspherical: Коррекция искажений 2021-03-24 Sony FE 24mm f / 2.8 G: искажение и коррекция искажений 2021-03-10 Adobe Camera Raw Добавлен режим «Суперразрешение» для улучшения деталей — недопустимые цифровые артефакты 26.02.2021 Voigtlander FE 35mm f / 2 APO-Lanthar против Sony FE 35mm f / 1.4 GM 2020 2020-11-04 Sigma FE 85mm f / 1.4 DG DN Art Aperture Series: Последняя желтая осина на краю бобрового пруда 2020-10-14 Nikon Z7 II сокращает разрыв с прошлогодними камерами 2020-09-30 Sony FE 12-24mm f / 2.8 GM Примеры искажений, нескорректированные и коррекция искажений 2020-09-22 Похоже, осенний цветовой сезон Восточной Сьерры — тост 2020-09-11 Sigma FE 85mm f / 1.4 DG DN Art: Микроконтраст, муар, наложение цветов с / без сдвига пикселей и коррекции искажений 2020-09-11 Sigma FE 85mm f / 1.4 DG DN Art: Ужасное подушкообразное искажение и его влияние на микроконтраст 2020-08-29 Nikon NIKKOR Z 20mm f / 1.8 S: оценка потери резкости в результате обязательной коррекции искажений 2020-07-21 Pancake Zoom: Nikon Nikkor Z 24-50mm f / 4-6.3 2020-07-07 Sony FE 12-24mm f / 2.8 GM: будет ли это сверхширокоугольный зум, о котором я так давно мечтал? 2020-06-14 Коррекция искажений и искажений для Hasselblad XCD 65mm f / 2.8, Hasselblad XCD 80mm f / 1.9, Hasselblad XCD 135mm f / 2.8, Hasselblad XCD 35-75 мм f / 3,5-4,5 2019 2019-09-20 Sony 16-35mm f / 2.8 GM Aperture Series @ 35mm: Мозаика (Sony A7R IV) 2019-09-16 Sigma 35mm f / 1.2 DG DN Art Aperture Series: эффекты коррекции искажений 2019-09-01 Вопрос читателя: учет характеристик дыхания при фокусировке при выборе объектива 2019-07-26 ОШИБКА Fujifilm GFX100: установка обязательного профиля коррекции объектива для неизвестных объективов 20.06.2019 Nikon NIKKOR Z 14-30mm f / 4 S Искажения на 14 мм, 19.5 мм, 30 мм 2019-05-21 Nikon NIKKOR Z 24-70mm f / 2.8 S Aperture Series @ 28 мм, 35 ​​мм, 50 мм: мозаика (Nikon Z7) 2019-05-20 Nikon NIKKOR Z 24-70 мм f / 2,8 S Серия с диафрагмой @ 70 мм: Мозаика (Nikon Z7) 2019-05-20 Nikon NIKKOR Z 24-70 мм f / 2,8 S Серия с диафрагмой @ 24 мм: Мозаика (Nikon Z7) 2019-05-12 Потери резкости и микроконтрастности из-за обязательной коррекции искажений с помощью Nikon NIKKOR Z 24-70mm f / 2.8 S 21.04.2019 Panasonic LUMIX S PRO 50mm f / 1.4. Как коррекция искажений влияет на резкость как в режиме одиночного, так и в нескольких снимках с высоким разрешением 2019-04-20 Leica 16-35mm f / 3.5-4.5 Super-Vario-Elmar-SL ASPH: оценка искажений на 16 мм, 25 мм, 28 мм, 35 ​​мм, плюс MTF 2019-04-19 Leica 50mm f / 1.4 Summilux-SL ASPH: потеря резкости из-за коррекции искажений 2019-04-06 Zeiss Batis 85mm f / 1.8: негативные эффекты резкости и микроконтрастности при коррекции почти 3% -ного подушкообразного искажения 2019-04-06 Panasonic LUMIX S 24-105mm f / 4 Macro OIS: оценка искажений и эффектов коррекции искажений 07.03.2019 Анонсирован Leica Q2, несколько комментариев 2018 2018-09-27 Zeiss Batis 40mm f / 2: в технических данных по-прежнему отсутствуют оптические искажения, показаны только скорректированные искажения 13.03.2018 Venus Optics Laowa 12mm f / 2.8 Zero-D: серия с тремя апертурами + объяснение искажений 2018-02-22 Venus Optics Laowa 12mm f / 2.8 Zero-D Aperture Series: фрезерный станок 28.01.2018 Sony A7R III Pixel Shift: как коррекция искажений влияет на микроконтрастность и резкость с Sony 24-105 / 4G OSS @ 24 мм 2018-01-28 Sony A7R III Pixel Shift: как коррекция искажений влияет на микроконтраст и резкость с Sony 24-105 / 4G OSS @ 105 мм 20.01.2018 Работает на Sony FE 24-105mm f / 4 G OSS 2017 18.10.2017 Zeiss Milvus 25mm f / 1.4: MTF, искажение, виньетирование 24.07.2017 Sony 12-24mm f / 4G Aperture Series @ 12mm: Pescadero Creek, Upstream (Sony A7R II) 23.07.2017 Sony 12-24mm f / 4G Искажения: нескорректированное и исправленное 11.07.2017 Sony FE 12-24mm f / 4 G: серия диафрагмы на 17 мм и 24 мм (мозаика) 10.07.2017 Sony FE 12-24mm f / 4 G: серия диафрагмы на 12 мм (мозаика) 07.07.2017 Sony FE 12-24mm f / 4 G: могут быть серьезные недостатки 11 апреля 2017 г. Fujifilm GF 63mm f / 2.8 Пример искажения 12.01.2017 Hasselblad X1D-50C против линейки объективов Fujifilm GFX-50S (ОБНОВЛЕНО 13 января) 2016 2016-12-18 Zeiss Milvus 18mm f / 2.8 Серия с диафрагмой: Frosty Wood Round 15.12.2016 Комментарии читателей: Склейки и панорамы 08.12.2016 Zeiss Milvus 18mm f / 2.8: серия Full MTF от f / 2.8 до f / 16 18.10.2016 Canon 16-35mm f / 2.8L III 19.09.2016 Sigma 12-24mm f / 4 DG HSM Art в Nikon, Canon, Sigma SA Mount 08.09.2016 Zeiss анонсирует ВСЕ НОВЫЕ Milvus 18mm f / 2.8 для зеркалок Nikon и Canon 2016-06-17 Leica SL a Замена M240 при съемке объективов M? 13.05.2016 Voigtlander 10mm f / 5.6 для Sony E: максимальное поле зрения, прямолинейный дизайн 12.05.2016 В обзоре: Voigtlander Super Wide-Heliar 15mm f / 4.5 Aspherical III для Sony E: Aperture Series от f / 4.5 — f / 11: Mosaic 26-04-26 Sony G Master 24-70mm f / 2.8 GM Примеры искажений, нескорректированные и скорректированные 2016-04-20 Оптические искажения: Zeiss Batis 18mm f / 2.8 и Voigtlander 15mm f / 4.5 для Sony Mirrorless 14.04.2016 Zeiss Batis 18mm f / 2.8 Distagon: данные сбивают с толку, потому что график искажений корректируется программно (только) 14.04.2016 ОБЗОР: НОВЫЙ Zeiss Batis 18mm f / 2.8 Distagon 23.01.2016 В размышлениях о Ricoh GR 2016-01-01 Sony RX1R II Искажения 2015 2015-12-20 Sigma 20mm f / 1.4 DG HSM Art Aperture Series: примеры искажений, нескорректированные и скорректированные 2015-10-22 Иррациональная цель f / 1.4 линзы 19.07.2015 Leica Q: На самом деле не 24-мегапиксельная камера и не 28-миллиметровый объектив (на самом деле) 2015-07-06 Canon 5DS R: коррекция цветовой бахромы важнее, чем при более низком разрешении 03.07.2015 Leica Q: Покрытие первоначальной проверки 13.06.2015 Sony FE 28mm f / 2 Aperture Series: Корявый пень в метели, пустыня Гувера (Sony A7R) 2015-06-10 Объявлены: Sony RX10 Mark II, Sony RX100 Mark IV 26 мая 2015 г. Sony FE 28mm f / 2: сильные искажения и их исправление снижает резкость 26 мая 2015 г. Sony FE 28mm f / 2 Aperture Series: Knobby Boulder in Creek (Sony A7R) 29.04.2015 Zeiss Batis 85mm f / 1.8 Sonnar: серия MTF от f / 1.8 до f / 16 + искажения 29.04.2015 Zeiss Batis 25mm f / 2 Distagon: серия MTF от f / 2 — f / 16 + искажения 22.04.2015 Zeiss представляет линейку Batis: Zeiss Batis 25mm f / 2 Distagon и Zeiss Batis 85mm f / 1.8 Sonnar 27 марта 2015 г. Sigma 24mm f / 1.4 DG HSM Art: виньетирование и искажение 09.02.2015 Sigma представляет объектив 24mm f / 1.4 DG HSM A для цифровых зеркальных фотоаппаратов, присоединившись к своим превосходным 35-мм и 50-мм собратьям 05.02.2015 Canon 11-24mm f / 4L USM Ultra Wide Zoom 2014 2014-11-29 Sony FE 16-35 мм f / 4: искажения на 16 мм, 20/21 мм, 24 мм, 28 мм, 35 ​​мм 2014-10-15 Nikon 20mm f / 1.8G ED: искажение 10.06.2014 Zeiss ZF.2 / ZE Искажения: 15 / 2,8, 18 / 3,5, 21 / 2,8 Дисторшн 30.05.2014 Nikon 58mm f / 1.4G: искажения без коррекции и коррекции 10.04.2014 Sigma 50mm f / 1.4 DG HSM ‘Art’ (для Canon, Nikon и т. Д.) 26.03.2014 Leica 16-18-21mm f / 4 Tri-Elmar-M ASPH: поле зрения, искажения, MTF 16.02.2014 Sony FE 24-70mm f / 4 OSS Vario-Tessar: серия диафрагмы на 43 мм, 70 мм + искажение и цветовая окантовка на 43 мм, 70 мм 10.02.2014 Sony FE 24-70mm f / 4 OSS Vario-Tessar: искажения и цветовая окантовка на 24 мм 22.01.2014 Sigma 50mm f / 1.4 DG HSM ‘Art’ (для Canon, Nikon и т. Д.) 2014-01-06 Sigma 50mm f / 1.4 DG HSM ‘Art’ (для Canon, Nikon и т. Д.) 2013 2013-09-03 Sony RX1R: Коррекция искажения объектива 18 мая 2013 г. Zeiss Touit 32mm f / 1.8 Planar: MTF, графики искажений и виньетирования (для Sony NEX + Fuji X) 17.05.2013 Zeiss Touit 12mm f / 2.8 Distagon: MTF, графики искажений и виньетирования (для Sony NEX + Fuji X) 11 мая 2013 г. Zeiss Touit 32mm f / 1.8 Planar: исправление искажений в Adobe Camera Raw 10 мая 2013 г. Zeiss Touit 32mm f / 1.8 Planar: коррекция искажений в JPEG по сравнению с RAW 10.05.2013 Zeiss Touit 12mm f / 2.8 Distagon: Коррекция искажений в JPEG по сравнению с RAW 04.05.2013 Коррекция линз для штатных линз на Sony NEX и Fuji X 23-02-2013 В пути: Zeiss 135mm f / 2 APO Sonnar 2012 2012-12-15 Sony RX1: серия диафрагмы, коррекция искажений 11.12.2012 Nikon 70-200mm f / 4G ED VR Искажения 08.10.2012 Zeiss UP Линия сверхэффективных объективов для Nikon и Canon 09.09.2012 Sony RX100: DXO Optics Pro против ACR 09.09.2012 Sony RX100: Adobe Camera RAW 7.2 Коррекция искажений RC = ПРИНУДИТЕЛЬНО НА 25 апреля 2012 г. RAW и JPEG на Fuji X-Pro1 от f / 1,4 до f / 16 16.03.2012 Новый сверхширокоугольный объектив ZEISS 15mm f / 2.8 Distagon T * 2011 13 декабря 2011 г. Adobe Camera Raw (ACR) теперь поддерживает Fuji X10, но с повышением резкости проблематично 13-12-2011 Adobe Camera Raw (ACR) всегда исправляет искажения на некоторых камерах 2011-11-01 Leica 21mm f / 3.4 Super-Elmar-M ASPH для Leica M9 на пути к испытаниям 27 октября 2011 г. Leica 30mm f / 2.8 Elmarit-S ASPH для Leica S2 среднего формата 2011-10-26 Анонсирован Zeiss 25mm f / 2 Distagon 2011-06-04 Fuji Finepix X100 — Искажение объектива 14.01.2011 Zeiss 35mm f / 1.4 Distagon MTF, дисторшн, виньетирование 2010 13.11.2010 Nikon 24-120mm f / 4G VR комментарии 2009 2009-12-09 Carl Zeiss представляет Zeiss ZE 50mm f / 2 и Zeiss ZE 100mm f / 2 Makro-Planar для Canon EOS 12.10.2009 Carl Zeiss о дисторсии объектива 11 сентября 2009 г. Canon TS-E 24/3.5L II искажения 2008 2008-07-07 Zeiss ZF 18mm f / 3.5 Distagon MTF, искажения и т. Д. 30-03-2008 Атмосферные искажения 2008-02-15 Дисторсия линз 2007 2007-09-17 Zeiss ZF 28mm f / 2 Distagon анонсировал . Бочкообразная дисторсия: бочкообразная дисторсия — это… Что такое бочкообразная дисторсия? Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Пролистать наверх
