4.3. Экспозиция и число диафрагмы. Цифровая фотография. Трюки и эффекты

4.3. Экспозиция и число диафрагмы

Читая этот раздел, вы заметите, что понятия выдержки и диафрагмы употребляются, как правило, в паре. Объясняется это просто: выдержка и диафрагма определяют значение ключевого понятия фотографии – экспозиции.

Определение

Экспозицией называется количество света, воздействующего на светочувствительный материал (в нашем случае это матрица) за время его экспонирования. Интенсивность света, как нам уже известно, регулируется величиной диафрагмы, а время – продолжительностью выдержки.

Количество света, проходящее через объектив, зависит от величины входного отверстия объектива, то есть от его диаметра.

Главное свойство объектива – его способность пропускать свет – принято выражать величиной относительного отверстия объектива. Мы уже знаем, что относительное отверстие объектива равно отношению диаметра его входной линзы к его фокусному расстоянию. Это понятие нам нужно, чтобы численно выразить положения лепестков диафрагмы: для их описания пользуются числом, обратным относительному отверстию объектива, или диафрагменным числом объектива. Значения диафрагменных чисел можно видеть на специальной шкале оправы сменных объективов: 0,7; 1; 1,4; 2; 2,8 и т. д. (на этой шкале смежные числа отличаются в 1,41 раза).

В фотоаппаратах с ручным управлением диафрагменные числа, или диафрагму, можно устанавливать с помощью специального кольца на объективе. В современных же фотоаппаратах, снабженных системами электронного управления и индикации, применяются более мелкие деления – 1/2 или даже 1/3 ступени диафрагмы.

Очень часто диафрагму пишут не в виде числа (например, 8), а как дробь с буквой f (например, f/8). Если диаметр диафрагмы вдвое меньше фокусного расстояния, то говорят, что диафрагма равна f/2, а диафрагменное число равно 2. Это число часто записывают как f2, чтобы не связываться с дробями.

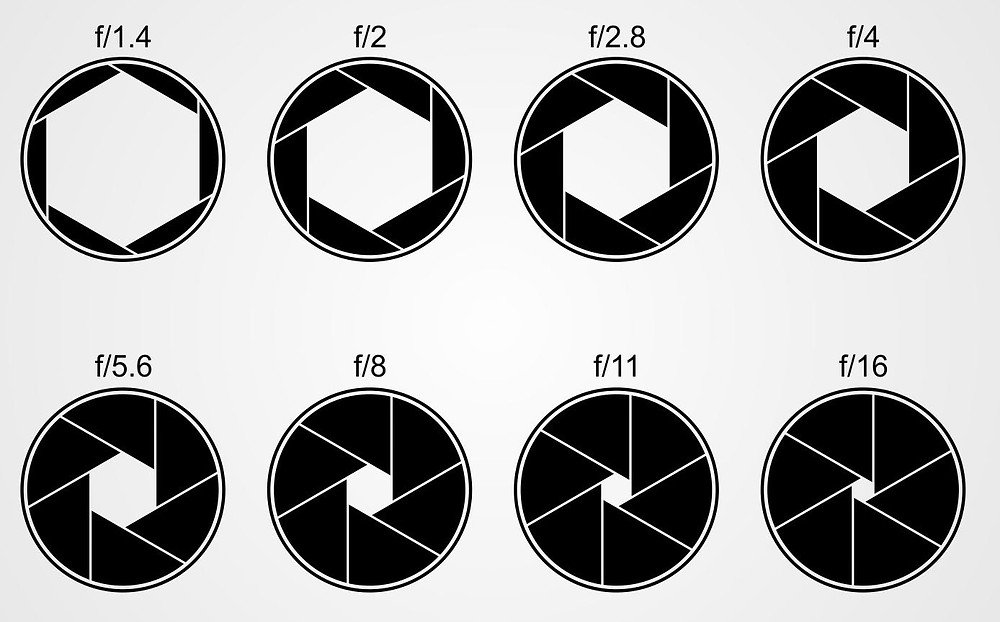

Стандартный ряд диафрагменных чисел – геометрическая последовательность, каждый член которой больше предыдущего в 1,4 раза: f2; f2,8; f4; f5,6; f8 и т.

д. Таким образом, например, переход с диафрагмы f4 на f5,6 ослабляет поток света в два раза. Чем больше диафрагменное число, тем меньше размер диафрагмы и тем меньше света попадет на светочувствительный материал. Изменением диафрагмы добиваются, во-первых, нужного усиления или ослабления потока света, а во-вторых, изменения глубины резкости.

Конструкторы фотоаппаратов не всегда могут вписать значения диафрагмы в стандартный ряд диафрагменных чисел, соответствующих максимальному пропусканию света объективом. Поэтому ряд диафрагменных чисел многих объективов содержит нестандартные значения, например: 1,9; 3,2; 4,5.

Данный текст является ознакомительным фрагментом.

F-Stop (Числа диафрагмы)

F-Stop (Числа диафрагмы) Одна из главных настроек настоящей камеры – апертура (Aperture).

Апертурой называют величину отверстия в камере, через которое свет проникает на пленку или светочувствительный датчик. Многие камеры позволяют регулировать количество света, проникающего

Команда Exposure (Экспозиция)

Команда Exposure (Экспозиция) Еще одна сравнительно простая команда – Exposure (Экспозиция) (рис. 13.7). По сути своей она похожа на команду Brightness/Contrast (Яркость/Контрастность) и тоже позволяет изменить яркость изображения, однако делает это по другим принципам и потому удобнее при

Кардинальное число и положение

Кардинальное число и положение Одним из терминов, который иногда можно встретить в отношении наборов, включая таблицы- является кардинальное число (cardinality, «мощность множества»). Оно описывает количество строк в наборе, который может быть таблицей или выходным набором.

4.6.8 Незаданное Число Параметров

4.6.8 Незаданное Число Параметров Для некоторых функций невозможно задать число и тип всех параметров, которые можно ожидать в вызове. Такую функцию описывают завершая список описаний параметров многоточием (…), что означает «и может быть, еще какие-то неописанные

Переменное число параметров

Переменное число параметров Для указания того, что подпрограмма должна иметь переменное число параметров, используется ключевое слово params, за которым следует описание динамического массива. Например: function Sum(params a: array of integer): integer; begin Result := 0; for i: integer := 0 to a.Length do

Делим на число пи

Делим на число пи Автор: Владислав БирюковКонечно, безоговорочно полагаться на приведенное на соседней странице ранжирование компаний не стоит – оно может служить лишь неким ориентиром. Слишком много в подобных расчетах условностей: какие показатели учитываются, с

Своими руками: Искусство фотографии. Часть 2: Экспозиция

Своими руками: Искусство фотографии. Часть 2: Экспозиция Автор: Михаил КепманПосле выхода первой статьи из цикла «Искусство фотографии» («КТ» #627) я получил много писем с просьбой рассказать о выдержке и диафрагме (экспопаре). Ну что ж, слушаюсь и повинуюсь. Сегодня речь

13.7. Exposure (Экспозиция)

13.7. Exposure (Экспозиция) Эта функция (рис. 13.9) позволяет имитировать изменение экспозиции (выдержки) и диафрагмы при фотографировании. Рис. 13.9. Окно Exposure (Экспозиция)• Exposure (Экспозиция). Изменение выдержки кадра, которое приводит к коррекции светлых частей изображения, не

13-Я КОМНАТА: Число человеческое

13-Я КОМНАТА: Число человеческое Автор: Сергей Вильянов «Здесь мудрость. Кто имеет разум, тот сочтет число зверя, ибо это число человеческое; число его — шестьсот шестьдесят шесть». Откровение святого Иоанна Богослова гл. 13. ст. 18 Как известно, люди обожают искусственные

Режимы приоритета выдержки и диафрагмы

Режимы приоритета выдержки и диафрагмы Практически любые сюжетные режимы можно смоделировать соответствующей установкой выдержки и диафрагмы, но обратное невозможно. Если знать, какую выдержку с диафрагмой и светочувствительность следует установить, вполне можно

Выдержка и экспозиция

Выдержка и экспозиция Получить четкие снимки движущихся объектов можно только при малой выдержке. Ни штатив, ни включение стабилизации тут не помогут, так что старайтесь устанавливать выдержки 1/250–1/500 с и короче.Эмпирическое правило гласит, что выдержка не должна

Экспозиция

Экспозиция Во время фотосъемки по разным причинам кадр может оказаться неправильно экспонированным — «недодержанным» или «передержанным».

Воспользуйтесь специальной функцией в графическом редакторе и увеличьте или уменьшите экспозицию, внеся поправку. При этом

Экспозиция

Экспозиция Хорошая черно-белая фотография — это, как правило, качественная работа фотографа. Прежде всего, экспозицию нужно установить очень точно, чтобы сцена была передана с плавными тональными переходами, а снимок не получился темным или слишком светлым, если,

Экспозиция

Экспозиция Снимки иногда получаются темными или пересвеченными. Причина в том, что матрица фотокамеры не обладает достаточно широким диапазоном, экспозамер может ошибаться в сложных условиях.Допустим, в яркую солнечную погоду объект находится на темном фоне (деревья).

почему числа диафрагмы неровные? Откуда они взялись

Почему диафрагменные числа неровные? Откуда они взялись?

Автор: Владимир Подкользин

После создания фотографии ей потребовались законы! Создатели фотографии догадались ввести основополагающий принцип: все параметры, составляющие экспозицию, а именно выдержка, диафрагма и чувствительность должны быть взаимозаместимыми, т. е., например, уменьшение одного параметра, компенсируется увеличением другого параметра и т.д.

Исходя из этого принципа, кратность шага изменения экспозиционных параметров должна быть равна 2. Почему не трем? Потому что изменение какого-либо числа в 2 раза наиболее легко определяется человеком. Т.е. мы хорошо умеем умножать или делить на 2. А если серьезно, то кратность 2 обеспечивает легкую и непринужденную взаимозаместимость: уменьшил выдержку в 2 раза – будь любезен, уравновесь это увеличением чувствительности в 2 раза, а не хочешь чувствительности, открой диафрагму в 2 раза.

Таким образом, управление экспопараметрами фотограф производит исходя из принципа взаимозаместимости и изменяет их всегда кратно 2.

Поэтому, вы видим, что стандартный ряд выдержек кратен 2: на примере 1/30 в 2 раза длинее чем 1/60.

ряд чувствительности ISO кратен 2:

Но вот ряд диафрагменных чисел получился какой–то неровный, и явно не кратный 2

Однако, это все легко объяснимо, и принцип взаимозаместимости и кратности 2 здесь не нарушен. Диафрагма отвечает за пропускание света через объектив, т.е. за яркость и призвана регулировать световой поток. Из этого следует логика: управлять диафрагмой нужно так, чтобы изменение яркости светового потока также была кратно 2.

С точки зрения геометрии и механики диафрагма — это круг внутри объектива с изменяемым диаметром. Как же управлять диафрагмой так, чтобы яркость света менялась в 2 раза?

Давайте разберемся: диафрагма изменяет яркость через площадь круга, образованного отверстием самой диафрагмы.

обозначим это выражение, как исходную площадь круга, где D — диаметр диафрагмы.

Согласно школьному курсу физики, если площадь круга, через которую проходит свет, увеличить в два раза, то количество света (или яркость) также увеличится в два раза.

Вот и все: меняй площадь круга диафрагмы и управляй яркостью. Но не тут–то было. Площадь круга диафрагмы, как управляемый параметр экспозиции в фотографии, не прижилась. Нам, фотографам решительно неудобно оперировать площадью круга. Гораздо легче нам дается оценка изменения линейных параметров, таких как диаметр отверстия диафрагмы.

Раз так, на какую же величину нужно изменить диаметр диафрагмы чтобы площадь круга, образованного диафрагмой обеспечила увеличение яркости в 2 раза. Скажу сразу, что на 1,41.

Почему? Поехали снова писать формулы:

обозначим это выражение, как площадь круга S’, обеспечивающую увеличение яркости в 2 раза по отношению к исходной площади. Соответственно, отношение этих площадей должно быть равно 2. Ведь мы хотим увеличить яркость в 2 раза:

или, после сокращения констант:

Передаем привет школе и находим искомый диаметр, который увеличивает площадь круга в 2 раза, как?

Вот такая получилась нехитрая геометрия:

А что же с числами диафрагмы, спросите вы, и будете правы в том, что меня пора за уши вытаскивать из школьного курса геометрии. Посмотрите–ка на это выражение:

Где D – диаметр круга диафрагмы, ФР – фокусное расстояние объектива, а 1:К это относительное отверстие диафрагмы. Относительное отверстие характеризует геометрическую светосилу и, между прочим, написано на любом объективе в качестве важнейшей характеристики. Возьмите в руки свой объектив и проверьте сами.

Но при чем здесь еще и фокусное расстояние? Это, друзья – физика. С точки зрения яркости, важно не только отверстие, через который проникает свет, но и путь, пройденный светом, т.е. фокусное расстояние объектива. Поэтому, отцы–основатели фотографии и придумали такой параметр, как относительное отверстие объектива, которое связывает диаметр диафрагмы и фокусное расстояние и характеризует объектив с точки зрения его яркости. Относительное отверстие не имеет размерности, а является лишь коэффициентом. Так вот, все дело в том, что выражение относительного отверстия, где вместо 1 стоит буква F, называется диафрагменным числом, или, на жаргоне фотографов, «диафрагмой». Посмотрите на дисплей своей камеры, и вы увидите эти числа. Т.е. мы именно этими числами и оперируем. Они образовались следующим образом.

Самое большое число диафрагмы = 1. Вот как оно получилось:

Если запишем это выражение как F/1, то это число диафрагмы равное 1.

Следующее число относительного отверстия должно быть таким, чтобы яркость светового потока уменьшилась в 2 раза. Для этого нам нужно разделить величину диаметра диафрагмы на корень квадратный из 2 = 1,41:

Запишем это выражение в виде диафрагменного числа F/1.4

Следующее число относительного отверстия также должно уменьшить яркость в 2 раза по отношению к предыдущему числу.

Запишем это в виде диафрагменного числа F/2

Остальные члены диафрагменного ряда получились аналогичным образом, т.к всякий раз умножая знаменатель предыдущего числа на квадратный корень из 2.

Вот откуда получился такой ряд диафрагменных чисел. Вот почему, меняя диафрагменное число на соседнее, мы, по сути, меняем яркость света в 2 раза.

Автор: Владимир Подкользин

Вернуться к базе знаний☇

Значение диафрагмы в фотоаппарате

Содержание

1 Содержание
2 Назначение диафрагмы [ править | править код ]
3 Устройство ирисовой диафрагмы [ править | править код ]
- 3. 1 Диафрагма с предварительной установкой [ править | править код ]
- 3.2 Нажимная диафрагма [ править | править код ]
- 3.3 Прыгающая диафрагма [ править | править код ]
4 Влияние диафрагмы на изображение [ править | править код ]
- 4.1 Что такое диафрагма?
- 4.2 Эффекты диафрагмы: Экспозиция
- 4.3 Эффекты диафрагмы: глубина резкости
- 4.4 Что такое F-число?
- 4.5 Размеры диафрагмы
- 4.6 Как выбрать правильное значение диафрагмы?
- 4.7 Какие значения диафрагмы доступны?
- 4.8 В заключении
- 4.9 Что такое диафрагма?
- 4.10 Эффекты диафрагмы: Экспозиция
- 4.11 Эффекты диафрагмы: глубина резкости
- 4.12 Что такое F-число?
- 4.13 Размеры диафрагмы
- 4.14 Как выбрать правильное значение диафрагмы?
- 4.15 Какие значения диафрагмы доступны?
- 4.16 В заключении

Диафра́гма объекти́ва (от греч. διάφραγμα — перегородка) в оптических приборах — разновидность апертурной диафрагмы, позволяющая регулировать относительное отверстие объектива изменением диаметра проходящих через него пучков света [1] . Такая регулировка используется для управления светопропусканием и глубиной резкости. Диафрагма объектива представляет собой непрозрачную перегородку с круглым отверстием переменного диаметра, центр которого совпадает с оптической осью [* 1] . Регулировка диаметра отверстия может выполняться тремя основными способами [2] :

Револьверная диафрагма представляет собой поворотный диск с набором отверстий разного диаметра и широко применялась в объективах крупноформатных камер конца XIX века. Позднее револьверная диафрагма встречалась в некоторых простейших фотоаппаратах, например «Школьник», а также в оптических приборах.

Вставная диафрагма представляет собой набор пластин с разными отверстиями, вставляющихся в прорезь оправы объектива между линзами [3] . Оба первых типа обеспечивают абсолютно круглое сечение световых пучков, но не допускают промежуточных значений относительного отверстия.

Ирисовая диафрагма получила наибольшее распространение в фото-, кино- и телевизионных объективах, поскольку позволяет бесступенчато регулировать относительное отверстие и имеет самую компактную конструкцию [4] .

Содержание

Назначение диафрагмы [ править | править код ]

Основное предназначение диафрагмы объектива — регулировка его относительного отверстия и светосилы, необходимая для управления глубиной резкости, а также точного дозирования проходящего света и получения правильной экспозиции [5] . При регулировке диафрагмы её отверстие закрывается от краёв к центру, поскольку наиболее высокое качество изображения обеспечивается центральной частью световых пучков.

Различают геометрическое и эффективное относительные отверстия: геометрическое представляет собой отношения диаметра входного зрачка объектива к его фокусному расстоянию и выражается дробью с числителем, равным единице. В фотографии вместо единицы часто используют латинскую букву f, которая конкретизирует назначение дроби: например, относительное отверстие 1/5,6 обозначается f/5,6 [* 2] . Эффективное относительное отверстие всегда меньше геометрического, поскольку учитывает потери на поглощение и рассеяние света в стекле [6] . Эти потери снижаются при помощи просветления, но в сложных многолинзовых объективах могут быть существенны и должны учитываться, поэтому шкалы диафрагмы отражают значения эффективных относительных отверстий [5] . В современной киносъёмочной оптике для обозначения эффективных относительных отверстий используется буква T [7] [8] . В то же время, значение предельной светосилы фотообъектива, указанное на его оправе, отражает геометрическое относительное отверстие.

Градуировка шкал диафрагмы производится в диафрагменных числах таким образом, что каждому соседнему делению соответствует изменение светосилы в два раза. Таким образом, при выборе соседнего значения шкалы, экспозиция всегда меняется на одну экспозиционную ступень. Так как светосила является квадратом относительного отверстия, последнее должно изменяться в 2 <displaystyle <sqrt <2>>> раз [5] . Поэтому соседние диафрагменные числа отличаются в 2 <displaystyle <sqrt <2>>> раз: f/0,7; f/1; f/1,4; f/2; f/2,8; f/4; f/5,6; f/8; f/11; f/16; f/22; f/32; f/45; f/64. Конкретные значения диафрагменных чисел, используемых производителями для градуировки шкал, должны соответствовать международному стандарту ISO 517—73. В СССР ему соответствовал ГОСТ 17175—82, использовавшийся для объективов общего назначения [9] [10] . Кроме основного ряда чисел, отличающихся на одну экспозиционную ступень, стандартный ряд содержит два вспомогательных, со значениями отличающимися на 1/2 и 1/3 ступени. В большинстве случаев шкалы диафрагм маркируются только значениями основного ряда, но иногда допускается использование промежуточных значений [9] . В объективах, предназначенных для современных цифровых фотоаппаратов, шкалы диафрагмы отсутствуют, поскольку она управляется из камеры, а значения относительного отверстия отображаются на дисплее. При этом шаг шкалы обычно регулируется и может предусматривать любой из двух вспомогательных рядов.

Диафрагменные числа, обозначающие геометрическую светосилу некоторых объективов, могут браться из промежуточных рядов, поскольку отражают расчётный предел возможностей конкретной конструкции, например 1,2; 4,5; 6,3. В вариообъективах максимальное относительное отверстие может быть переменным в зависимости от фокусного расстояния. В этих случаях на оправе через тире или тильду указываются крайние значения диафрагменного числа, например 3,5

5,6. Ручная регулировка диафрагмы в современных фотообъективах возможна только ступенчато из-за особенностей управления зеркальных фотоаппаратов. Однако в автоматических режимах приоритета выдержки или программном ирисовая диафрагма регулируется бесступенчато, как в киносъёмочной и телевизионной оптике.

Устройство ирисовой диафрагмы [ править | править код ]

Ирисовая диафрагма (от лат. iris «радужная оболочка») состоит из нескольких (обычно от 2 до 20) поворотных лепестков (ламелей), приводимых в движение вращающимся кольцом на оправе объектива. Лепестки могут быть различной формы, но при полностью открытой диафрагме они формируют круглое отверстие, при частично закрытой — многоугольник, число сторон которого соответствует количеству ламелей. Этот многоугольник отображается в случае попадания в кадр несфокусированных точечных источников света, образующих «боке». Уменьшение количества лепестков ирисовой диафрагмы приводит к заметности углов между ними. Простейшие автоматические диафрагмы любительских кинокамер и видеокамер, состоящие из двух лепестков с треугольными вырезами, давали ромбовидное изображение точечных источников. Наиболее совершенными считаются диафрагмы, состоящие из 8 и более лепестков, поскольку обеспечивают сечение пучков, близкое к окружности. Такие пучки создают наиболее совершенный оптический рисунок.

Установка значения относительного отверстия при использовании ирисовой диафрагмы производится поворотным кольцом, шкала которого размечена в соответствии с получаемыми диафрагменными числами. Шкала ирисовой диафрагмы с классическим устройством не может быть равномерной, сжимаясь по мере уменьшения отверстия. В начале 1960-х годов получили распространение механизмы, шкала которых равномерна за счёт более сложной формы лепестков. Один из наиболее ярких примеров такой модернизации — советские объективы «Юпитер-8» и «Юпитер-8М». У второго, заменившего на конвейере более раннюю модель, шкала диафрагмы равномерна. Такая конструкция повышает удобство и позволяет механически сопрягать кольцо диафрагмы с экспонометром камеры, но при средних значениях относительного отверстия из-за криволинейности ламелей диафрагма теряет форму правильного круга. Управление с помощью поворотного кольца используется в большей части кино-, фото- и телевизионного оборудования за исключением однообъективных зеркальных фотоаппаратов и некоторых кинокамер с зеркальным обтюратором [11] . Визирование непосредственно через съёмочный объектив вынуждает использовать специальные механизмы ирисовой диафрагмы, позволяющие вручную или автоматически закрывать её только в момент съёмки. Особое значение такая возможность получила после распространения фазового автофокуса, неработоспособного при закрытой диафрагме.

Диафрагма с предварительной установкой [ править | править код ]

Обычно такой привод диафрагмы состоит из двух колец, одно из которых напрямую управляет относительным отверстием, а другое — кольцо предустановки — регулирует положение стопора вращения первого. При этом угол поворота первого кольца ограничивается до выбранного рабочего значения. В результате фотограф может полностью открывать диафрагму для фокусировки, и вслепую закрывать её до предустановленного относительного отверстия, не отрывая взгляда от видоискателя. Принцип используется в однообъективных зеркальных фотоаппаратах, позволяя производить фокусировку объектива при полностью открытом отверстии, и быстро закрывать диафрагму, не глядя на её шкалу [12] .

Такая конструкция использовалась в иностранной оптике для зеркальных камер (например, «Asahi Pentax», «Miranda-D») до изобретения прыгающей диафрагмы, и позднее, когда её механическая реализация по тем или иным причинам затруднена, в том числе в шифт-объективах. Например, объектив «PC-Nikkor 3,5/28» с такой диафрагмой выпускался до 2006 года [13] [14] . Диафрагма с кольцом предустановки широко использовалась в советских объективах для фотоаппаратов «Зенит», не оснащённых механизмом нажимной диафрагмы: «Гелиос-44», «Юпитер-9» «Мир-1» и других [15] . Некоторые объективы («Индустар-61 Л/З», «Юпитер-37А», «MC Волна-9») имели одно кольцо, служившее как для установки значения, так и для закрывания диафрагмы [16] [12] . В этом случае предустановка осуществлялась после нажатия на кольцо в осевом направлении [17] .

Нажимная диафрагма [ править | править код ]

Диафрагма, закрываемая до рабочего значения вручную за счёт дополнительного усилия на спусковой кнопке или кнопке оправы объектива, кинематически совмещённой со спусковой [18] [19] . Предшествовала изобретению прыгающей диафрагмы и впервые использована в камерах «Exakta», а затем «Topcon» и «Miranda», в сочетании с расположением спусковой кнопки на передней стенке корпуса [20] . В иностранных источниках называется «автоматическая нажимная диафрагма» (англ. Automatic Pressure Diaphragm ) [21] . Ранние образцы основаны на оригинальной конструкции оправы объектива со специальной кнопкой закрывания диафрагмы.

По такому же принципу сконструирован штатный объектив «Гелиос-44» для фотоаппарата «Старт». В СССР выпускалась серия фотоаппаратов с приводом от спусковой кнопки, размещённым внутри корпуса: «Зенит-ЕМ», «Зенит-11», а также разработанные на основе «Зенита-TTL», включая более поздние «Зенит-122» и «Зенит-412». С таким приводом могут использоваться объективы с механизмом прыгающей диафрагмы, как правило с резьбовым креплением. В зарубежном фотоаппаратостроении нажимная диафрагма быстро уступила место прыгающей, поскольку приводит к недопустимому возрастанию усилия на спусковой кнопке.

Прыгающая диафрагма [ править | править код ]

Наиболее сложная разновидность привода ирисовой диафрагмы, обеспечивающая кадрирование и фокусировку при полном отверстии в камерах со сквозным визированием и фазовым автофокусом [* 3] . Кроме зеркальной фотоаппаратуры прыгающая диафрагма использовалась в киносъёмочной технике: например в кинокамере «Arriflex 16SR» и объективах «Taylor Hobson» [11] [22] . В этом случае она автоматически закрывается при запуске лентопротяжного механизма, обеспечивая перед этим точную фокусировку.

Наиболее ранние механизмы прыгающей диафрагмы оснащались пружиной с предварительным взводом, которая закрывает относительное отверстие после нажатия на спусковую кнопку [18] [20] . Кольцо установки значения диафрагмы изменяет только положение механизма, задающего степень закрытия при срабатывании привода. После каждого снимка диафрагма не возвращалась в открытое состояние и требовался её взвод [23] . Такое устройство под названием «автоматическая пружинная диафрагма» (англ. Automatic Spring Diaphragm ) исключает дополнительное усилие на кнопке, и нашло применение как в иностранной фотоаппаратуре, например, полуавтоматических объективах для «Экзакты», «Topcon-R» и «Pentax S1», так и в советской, например в объективе «Индустар-29» фотоаппарата «Салют» [18] [24] .

Наиболее известный отечественный объектив с таким приводом — «Таир-3ФС» для «Фотоснайпера». В зарубежных источниках заводная диафрагма получила название «полуавтоматической» (англ. Semi Automatic Diaphragm ). Однако, широкого распространения система не получила из-за внедрения в фотоаппаратах зеркала постоянного визирования, возвращающегося в рабочее положение после срабатывания затвора. Это вынудило разработчиков сделать прыгающую диафрагму также самовозвратной, то есть не требующей взвода пружины после каждого снимка [23] . В результате диафрагма автоматически открывается после срабатывания, и в видоискателе постоянно наблюдается яркое изображение при полном отверстии [19] [* 4] . В СССР самовозвратную диафрагму первоначально называли «моргающей», а за рубежом «автоматической» (англ. Fully Automatic Diaphragm, Fully Automatic Lens ) [25] . Поэтому иностранные объективы первых серий с таким приводом диафрагмы часто содержали в названии слово «Auto»: например, «Nikkor Auto», «Auto-Takumar» и т. д.

В фотоаппаратах прыгающая диафрагма закрывается до рабочего значения специальным механизмом, как правило совмещённым с подъёмом зеркала. При этом используется усилие пружин или электромагнита, а не спусковой кнопки, что обеспечивает плавный спуск [15] . Прыгающей диафрагмой оснащались практически все зарубежные зеркальные фотоаппараты, начиная с середины 1960-х годов, а также советские камеры «Зенит-19» и «Зенит-18». Байонетные зеркальные фотоаппараты «Киев», камеры серии «Зенит-Автомат» и семейства «Алмаз» имели аналогичный механизм, поскольку прыгающая диафрагма и её привод являются составной частью большинства стандартных байонетов. В современных объективах с прыгающей диафрагмой, лишённых кольца её установки, например Canon EF, закрытие производится электромагнитом, одновременно регулирующим рабочее значение в соответствии с командами камеры. В некоторых фотосистемах, например, Nikon AI-S механический привод прыгающей диафрагмы выполняет также функцию выбора её рабочего значения в автоматических режимах приоритета выдержки и программном [26] .

Прыгающая диафрагма повышает удобство съёмки, но лишает фотографа возможности визуальной оценки глубины резкости, поскольку изображение в видоискателе видимо только при полном отверстии. Для полноценного контроля изображения большинство зеркальных фотоаппаратов оснащаются репетиром диафрагмы [15] .

Механизм прыгающей диафрагмы во многом аналогичен центральному фотозатвору и обладает сопоставимым быстродействием. Эти особенности ограничивают количество лепестков: дешёвые объективы оснащаются диафрагмой, имеющей 6 или даже 5 лепестков, образующих отчётливый многоугольник [27] . Такое сечение пучков негативно сказывается на характере оптического рисунка, поэтому дорогая оптика оснащается многолепестковыми механизмами. При использовании объективов, оснащённых прыгающей диафрагмой через адаптер на фотоаппаратах других фотосистем, её привод не работает [* 5] .

Влияние диафрагмы на изображение [ править | править код ]

Кроме регулировки экспозиции и глубины резкости, изменение относительного отверстия при помощи диафрагмы влияет на другие важные параметры изображения:

аберрации — уменьшение относительного отверстия приводит к снижению аберраций системы, поскольку уменьшается сечение пучков, и для построения изображения используется только центральная часть линз с наименьшей кривизной. Наиболее низкие значения аберрации принимают при диафрагме, закрытой до минимального значения;
дифракция — как любая другая оптическая система, объектив дифракционно ограничен за счёт дифракции света на краях апертурной диафрагмы [28] . Это выражается в снижении разрешающей способности при уменьшении относительного отверстия;

Таким образом, при закрывании диафрагмы одновременно со снижением аберраций возрастает дифракционное ограничение [29] . Максимальное разрешение объектива достигается при средних значениях диафрагмы: f/8—f/11, когда аберрации и дифракция уравновешены.

виньетирование — чем меньше отверстие, тем меньше спад освещённости от центра к краям изображения. Виньетирование максимально при полностью открытой диафрагме и становится малозаметным при закрытии диафрагмы на две и более ступени. Это объясняется тем, что оправа объектива, которая служит основной причиной виньетирования, ограничивает лишь края световых пучков, диаметр которых уменьшается при снижении относительного отверстия [30] .

Диафрагма объектива или апертура (англ. — aperture; греческ. — перегородка) это одна из трех основных настроек камеры, наряду с выдержкой и ISO. Возможно, это одна из самых важных настроек просто потому, что она затрагивает так много переменных в изображении. Диафрагма может добавить глубины Вашим фотографиям размывая фон, а также влияет на экспозицию, делая Ваши снимки ярче или темнее. В этой статье Вы узнаете все, что нужно знать о диафрагме простыми словами.

Что такое диафрагма?

Если простыми словами, то диафрагма — это отверстие внутри объектива, через которое свет проникает в корпус камеры. Это просто, если Вы представите как работают Ваши глаза. Когда Вы двигаетесь между яркими и темными средами, радужная оболочка Ваших глаз либо расширяется, либо уменьшается, контролируя размер зрачка — отверстие, которое позволяет свету проникать дальше в глаз. В фотоаппарате «зрачок» Вашего объектива называется диафрагмой. Вы можете уменьшить или увеличить размер диафрагмы, чтобы увеличить или уменьшить свет до датчика камеры.

Эффекты диафрагмы: Экспозиция

Диафрагма объектива дает несколько эффектов снимкам. Одним из наиболее важных является яркость или экспозиция Ваших изображений. По мере изменения размера диафрагмы он изменяет общее количество света, которое достигает датчика Вашей камеры и, следовательно, яркость изображения. Большое отверстие (диафрагма открыта) будет пропускать много света, что приведет к более яркой фотографии. Небольшое отверстие (диафрагма закрыта), наоборот, делает фотографию темной. В темном помещении или на улице ночью Вы скорее всего захотите полностью открыть диафрагму, что получить максимальное количество света. Также поступают Ваши глаза — зрачок расширяется с наступлением темноты.

Эффекты диафрагмы: глубина резкости

Другим, важным эффектом диафрагмы является то, что называется глубиной резкости (профессиональный термин — ГРИП (Глубина Резко Изображаемого Пространства)). Глубина резкости — это величина области снимка, которая кажется резкой от переднего плана к заднему. Те изображения, где фон полностью не в фокусе, имеют малую глубину резкости. Те изображения, где передний план и задний фон четко видны, имеют большую глубину резкости.

На фотографии выше только стакан находится в фокусе. Здесь использована большая диафрагма в фотоаппарате (полностью открыта), что естественно привело к полностью размытому фону. Эффект полностью или частично открытой диафрагмы часто используется в портретной съемке, чтобы ничего не отвлекало от главного героя снимка.

С другой стороны, маленькая диафрагма (полностью или частично закрытая) обычно идеально подходит для съемки пейзажей и архитектуры. На фотографии ниже использована небольшая диафрагма, чтобы гарантированно получить резкие передний и задний планы.

Что такое F-число?

До сих пор мы говорили о диафрагме только в общих терминах. Однако размер диафрагмы выражается как число, известное к f-число. Всякий раз, когда Вы видите значение диафрагмы, перед числом видна буква «f», например f/8.

Вы наверняка видели это на своей камере. На жк-дисплее Вашего фотоаппарата или в видоискателе размер диафрагмы будет выглядеть примерно так: f/2, f/3.5, f/8 и тд. Некоторые камеры опускают косую черту и пишут: f2, f3.5, f8 и тд. Камера на фото установлена на диафрагму f8/.
Таким образом, f-число это способ описания размера диафрагмы (как сильно открыта или закрыта диафрагма) для конкретной фотографии.

Размеры диафрагмы

Есть одна важная деталь, которую Вы должны помнить, о значениях диафрагмы. Обычно это вводит в ступор начинающих фотографов. Но на это действительно нужно обратить внимание и запомнить: маленькие цифры — большое (открытое) отверстие диафрагмы; большие цифры — маленькое (закрытое) отверстие диафрагмы.
Тут нет опечатки. Например, f/1.4 больше f/2 и намного больше f/8. В начале это кажется неудобным, поскольку мы привыкли к тому, что большие цифры представляют собой большие значения. Тем не менее это основной факт фотографии.

Для понимания этого есть простое и разумное объяснение, которое должно сделать диафрагму более понятной: значение диафрагмы — это доля.
Например, когда Вы имеете дело с f/10, вы можете думать о нем как о доле — 1/10. Разумеется, Вы знаете, что доля равна 1/10 намного меньше, чем доля равная 1/2. По этой причине диафрагма f/10 меньше диафрагмы f/2.

Как выбрать правильное значение диафрагмы?

Теперь, когда мы знакомы с численным выражением диафрагмы, то возникает вопрос, какой размер диафрагмы использовать? Давайте немного вернемся в начало, к экспозиции и глубине резкости. Здесь приведена краткая диаграмма для демонстрации различий в яркости одного и того же сюжета при использовании разных значений диафрагмы:

Используя видоискатель или жк-дисплей Вы можете видеть результат заранее. Не волнуйтесь, если Ваша фотография слишком яркая или темная в выбранном Вами значении диафрагмы. В большинстве случаев, Вы сможете настроить дополнительно выдержку или повысить ISO для получения нужной Вам яркости фотографии.

Какие значения диафрагмы доступны?

У каждого объектива есть предел того, насколько велика или насколько мала диафрагма. Если Вы посмотрите на технические характеристики своего объектива, то узнаете эти значения. Почти во всех случаях максимальное значение диафрагмы (насколько сильно открывается отверстие) будет более важным, поскольку будет означать сколько света сможет получить объектив в максимуме. Объектив, который имеет диафрагму f/1.4 или f/1.8 в качестве максимального значения, считается хорошим объективом, так как света будет получать больше при минимально допустимых значениях выдержки и ISO. Объектив с максимальным значением диафрагмы f/4.0 будет получать света гораздо меньше, тогда значения выдержки и ISO придется также менять, чтобы получить хорошо экспонированный снимок. Но изменения выдержки и ISO грозят снизить качество снимка. Вот почему объективы с f/1.4 или f/1.8 обычно стоят гораздо дороже.

Минимальное значение диафрагмы не так важно, потому что все современные объективы могут обеспечить максимум f/16 в качестве минимального значения. Вам вряд ли понадобится что-то меньшее в повседневности.

При использовании некоторых зум-объективов максимальная диафрагма будет меняться при увеличении или уменьшении масштаба. Например, со стандартным объективом 18-55мм f/3.5-5.6 наибольшая диафрагма постепенно смещается от f/3.5 на широком конце до только f/5.6 при более длинных фокусных расстояниях. Только более дорогие зум-объективы могут поддерживать постоянное значение диафрагмы.
Максимальная диафрагма настолько важна, что включена в название самого объектива.

В заключении

Диафрагма, безусловно, является решающим параметром в фотографии, и, возможно, это самая важная установка. Потому что глубина резкости и экспозиция оказывают большое влияние на изображение и Ваш выбор диафрагмы меняет его. Диафрагма объектива имеет также ряд других эффектов, которые слишком обширны, чтобы поместиться в одну статью.

Надеюсь, что эта и другие обучающие статьи полезны и интересны. Учитесь фотографировать и погружайтесь в красочный и завораживающий мир фотографии!

Что такое диафрагма?

Эффекты диафрагмы: Экспозиция

Эффекты диафрагмы: глубина резкости

Что такое F-число?

Размеры диафрагмы

Как выбрать правильное значение диафрагмы?

Какие значения диафрагмы доступны?

В заключении

Диафрагменный ряд. Что такое диафрагма и что значат эти цифры?

Конструкция диафрагмы

Что такое диафрагма ? Какая у нее анатомия? Это огромная мышца, которая в основном используется людьми для дыхания, но не только. Это широкая и тонкая (толщиной от 2 до 4 мм) структура, которая, помимо дыхательной функции, выполняет и другие важные задачи. Однако, прежде чем их обсуждать более подробно, стоит выяснить, где находится диафрагма .

Он располагается между грудью и животом и даже частично заполняет эти структуры. Он имеет форму купола. Это васкуляризованная и иннервируемая мышца, которая делится на мышечную (периферическую) и сухожильную (центральную) части.

Мышечная зона грыжи состоит из следующих сегментов:

поясничный (этот отдел состоит из двух ветвей и трех дугообразных связок; его концы доходят до поясничного отдела позвоночника),
реберный (лежит по обе стороны от грудины; мышечные волокна исходят от шести нижних ребер: VII-XII),
грудина (это короткие волокна мышц, начинающиеся от мечевидного отростка грудины). В диафрагме есть отверстия, через которые проходят пищевод, аорта и нижняя полая вена.

Что такое диафрагма?

Чтобы правильно научиться фотографировать, необходимо четко знать главные положения в фотографии, а именно: экспозиция, диафрагма (что такое глубина резкости), выдержка. Эта фото статья полностью посвящена одному из важнейших параметров фотосъемки — диафрагме.

Диафрагма — это размер (диаметр) отверстия, с помощью которого в объективе фотокамеры можно действовать на характеристики и качество прежде всего неподвижного изображения.

Отверстие, о котором идет речь, изменяется с помощью лепестков внутри объектива (см. рисунок ниже).

Самый сложный для начинающих фотолюбителей, желающих знать, как научиться профессионально фотографировать, момент состоит в том, что величины, в которых измеряется диафрагмы — это обратные значения относительного отверстия объектива. То есть, чтобы увеличить количество проходящего светового потока, необходимо увеличивать это отверстие (диаметр), это значит надо «приоткрыть» диафрагму, а именно выставить меньшее числовое значение диафрагмы.

Резюмируем: чем больше число диафрагмы, тем меньше пройдет света через объектив. Чем меньше это число, тем больше света пропустит объектив. То есть всё наоборот. Большая диафрагма обозначается меньшим числом. Меньшая диафрагма (меньше дырка для света) — большим числом диафрагмы.

Что с цифрами происходит в реальности. Чтобы световой поток сократить в два раза, нужно вдвое уменьшить отверстие диафрагмы, диаметр при этом меняется в (корень из двух — вспоминаем геометрию) 1,41 раза. Используемые диафрагменные значения связаны именно с диаметром отверстия в объективе (создаваемым лепестками), поэтому выходит ряд чисел, каждое из которых в 1,4 раза больше предыдущего:

f/1,4; f/2; f/2,8; f/4; f/5,6 и т.д.

Таким образом, к примеру, меняя диафрагму со значения f/2 на f/2,8 ослабляет поток света в два раза.

Функции диафрагмы

Брюшная диафрагма в первую очередь отвечает за процесс дыхания и, следовательно, за насыщение кислородом отдельных органов и тканей. Однако у этой мышцы есть и другие задачи.

Следующие функции диафрагмы – участие в мочеиспускании, испражнениях, а также в процессе родов. Правильное дыхание с помощью диафрагмы гарантирует, что не только дыхательная система функционирует должным образом, но также:

кровь,
нервный
пищевая,
костно-миофасциальный,
лимфатический.

Про

Диафрагма: где находится

Диафрагма – это в биологии (а точнее – в анатомии), одно из наиболее значимых понятий, так как эта мышца выполняет несколько очень важных функций в организме. Присуща только человеку, млекопитающим и крокодилам, она образована целой совокупностью мышц. Они, как считают ученые, образовались в процессе эволюции из прямых мышц живота.

Важно: наличие в организме диафрагмы дает возможность проводить интенсификацию вентиляции легких.

Итак, где же находится эта мышца? Как утверждается, в обычном состоянии верхушка правой стороны диафрагмы находится на уровне 4 ребра. Левый купол обычно находится на пятом межреберном промежутке. При этом диафрагма постоянно движется и уплощается. Например, на вдохе купола опускаются до трех сантиметров.

Что означает боль в диафрагме?

Боль в диафрагме может быть по разным причинам. Однако термин неточный. Обычно боль в результате неправильного функционирования диафрагмы наблюдается, например, в груди, голове, шее, затылке или брюшной полости. Болезненность грудного отдела поясничного отдела позвоночника и боль в голове, шее или плечах могут указывать на диафрагму или другое состояние или просто на то, что она не используется должным образом.

Боль также проявляется при заболеваниях диафрагмы , одним из которых является грыжа пищеводного отверстия диафрагмы. Это заболевание можно диагностировать, среди прочего после:

боль в груди
изжога
рвота
одышка
чрезмерное потоотделение ,
запекание под грудинкой .

Причины грыжи видны, например, в ожирении, травмах живота, запорах или поднятии тяжелых предметов.

Вы должны знать, что диафрагма влияет на многие системы человеческого тела и его отдельные элементы, поэтому функционирование других частей тела зависит от правильного функционирования диафрагмы.

Эффекты диафрагмы

От диафрагмы зависит многое. Основной фактор — яркость снимков, которая идет в непосредственной связке с экспозицией. Чем больше становится отверстие, тем больше света проникает в объектив и доходит до датчика камеры. Так изображение обретает яркость, сочность, оттенки кажутся более насыщенными. Уменьшая диафрагму, вы сжимаете отверстие и, соответственно, световой поток. Кадр получается приглушенным по цветовым характеристикам, затемненным.

Вторая важная характеристика — резкость. Если говорить на профессиональном языке, этот параметр называется ГРИП (Глубина Резко Изображаемого Пространства). Это та величина пространства кадра, которая держит его в резкости, соединяя задний и передний план. Фотографии с размытым задним фоном обладают малой глубиной резкости и наоборот, на четких снимках глубина резкости имеет значительные величины.

Приведем пример. Если вы фотографируете человека в портретном жанре или натюрморт крупным планом и хотите сконцентрировать внимание на одном объекте или предмете, диафрагма должна быть полностью открыта. В результате на снимке мы получаем основной предмет, расположенный на переднем плане в резкости, а задний фон размытым. Таким образом отвлекаем от лишних деталей, концентрируемся на главном.

Если перед вами стоит задача снять красиво фасад дома или лесной пейзаж, диафрагма должна быть наоборот маленькой. Настраивая объектив и камеру, отверстие частично закрывается, что придает мелким предметам в кадре резкость (композиционно это касается и заднего и переднего плана).

Диафрагма не работает должным образом

Как проверить, работает ли человеческая диафрагма ? Достаточно положить одну руку на грудь, другую – на живот и следить за своим дыханием. Если во время вдоха поднимается только или в основном грудная клетка, это означает, что диафрагма используется неправильно или неисправна.

Такие дисфункции могут быть следствием различных факторов, в том числе:

курить сигареты,
живя в условиях чрезмерного стресса,
лишний вес,
недостаток упражнений,
плохая диета,

Про

Как диафрагма влияет на экспозицию

Теперь мы подошли, к вопросу о влиянии ширины отверстия лепестков на экспозицию. Суть в том, что, чем шире открыто, тем светлее будет фотография. Работа со светом очень важна при съемке любых сюжетах. Если говорить о практике, то, например, во время съемки в затемненном помещении, лучше открывать диафрагму по шире (до f/5.6), а при съемке в ясный день на улице, диафрагма должна быть прикрыта (от f/8 до f/16), чтобы не было, так называемого «пересвета».

Здесь еще надо учитывать, какого эффекта вы хотите добиться. Если вы хотите размыть задний фон, то отверстие должно быть максимально открытым, 2. 8 или 3.5.

Как дышать диафрагмой?

Чтобы купол диафрагмы функционировал должным образом, а вместе с ним и другие зависимые от него органы, необходимо правильно использовать эту мышцу. Продолжительное, спокойное, глубокое дыхание продлевает жизнь, обеспечивает эмоциональное равновесие и положительно влияет на психическое и физическое здоровье.

Что такое диафрагмальное дыхание? Чтобы научиться диафрагмальному дыханию, лучше всего лечь на спину, ноги свободно лежат на полу или согнуты в коленях, а стопы расставлены примерно на ширине плеч. Обе руки следует положить на живот, а можно закрыть глаза. При нормальном диафрагмальном дыхании живот (и руки на нем) должны подниматься на вдохе, а нижние – на выдохе. Это движение должно быть похоже на надувание воздушного шара.

Как только вы узнаете, как работает диафрагма, вы можете делать вдох и выдох, сидя со скрещенными ногами или сидя на стуле. Такие упражнения стоит делать каждый день, повторяя их не менее 10 раз. Со временем дыхательную тренировку можно проводить несколько раз в день и включать в свою повседневную деятельность, чтобы она стала естественным процессом дыхания.

Библиография

1. Боченек Адам, Райхер Михал, Анатомия человека, Том I. Общая анатомия. Кости, суставы и связки, мышцы, PZWL Wydawnictwo Lecznicze, 2021, Варшава, ISBN 9788320043235.
2. Вранич Белиса, Научитесь правильно дышать, Vital, 2021, ISBN 9788381682091.

Про

Как количество света зависит от диафрагмы фотоаппарата?

Как мы уже говорили, яркость и глубина резкости кадра зависят от диаметра диафрагмы. Чем шире раскрыты ее лепестки, тем ярче и насыщеннее по цветам будет снимок, и наоборот. Лучи света, проникая в объектив, воздействуют на светочувствительный элемент, встроенный в камеру.

Днем, когда света достаточно и не требуются дополнительные источники, мы можем вручную настраивать параметры диафрагмы, находя оптимальный вариант для конкретной фото-задачи. Если же в помещении или на улице освещения недостаточно для того, чтобы воплотить задуманное, кадр может получиться темным и в расфокусе.

Тот, кто уже знаком с фотоделом, может предложить вариант с увеличением ISO. Шаг верный, но следует учитывать шумовые характеристики, которые могут значительно снизить качество снимка при дальнейшей его обработке или печати. План Б: увеличить выдержку? Здесь важная пометка. При себе обязательно должен быть штатив, который надежно зафиксирует камеру, поможет избежать вибраций. Установив выдержку на 1/125 мелкие детали окажутся в резкости, кадр получится четким и ярким.

Функции и свойства

Диафрагма в теле человека выполняет не одну функцию, но главная – участие в дыхании. В этом процессе задействовано и множество других мышц. Однако нормальная вентиляция нижней части легких (до 50 %) обеспечивается именно диафрагмой. Она действует как поршень, засасывая в легкие воздух, а потом выталкивая его.

Когда мышцы диафрагмы сокращаются, купол преобразуется в плоскость. При этом увеличивается объем грудной клетки, а внутрилегочное давление снижается. Воздух по дыхательным каналам устремляется в легкие. Человек делает вдох и миллионы альвеол (пузырьков) наполняются. Это притормаживает скорость движения импульсов по нервным волокнам, и диафрагма сокращается, снова становится куполообразной. Объем грудной клетки уменьшается и происходит выдох.

Когда во время вдоха купол диафрагмы опускается, она слегка давит на печень, в желчный пузырь поступает желчь, а из нее – в 12-перстную кишку. От органов брюшной полости усиливается отток венозной крови и лимфы. Если бы этот процесс остановился, то в области живота начала бы скапливаться жидкость и лимфа, провоцируя отечность тканей и нарушая обменные процессы в организме.

Один из крупных венозных сосудов (полая вена) проходит через середину диафрагмы. Там расположено большое скопление сухожилий. Стенки полой вены хрупкие и легко деформируются. Но от этого их надежно защищают сухожилия, позволяя расширяться до нужного размера без повреждений. Это обеспечивает нормальный кровоток по сосудам.

Диафрагма в теле человека играет важную роль в кровоснабжении сердца, снижая нагрузку на него и коронарные сосуды. Пластина совершает примерно в 4 раза меньше ударов/минуту (18).

Сосуды, задействованные в процессе кровообращения

Артерии

Вены

· шесть межреберных;
· нижние и верхние диафрагмальные, которые отходят от аорты;

· мышечно-диафрагмальная;

· перикардодиафрагмальная.

· пищевода;
· полунепарная;

· правая, левая диафрагмальная;

· непарная.

Важное значение имеет лимфоток. Он проходит по сосудам, которые расположены вдоль пищевода, аорты, вен. Сверху лимфатическая жидкость поступает сквозь задние медиастинальные и ретроперикардиальные узлы, а снизу – сквозь околопищеводные и парааортальные.

Через отверстие перегородки проходит пищевод, окруженный мощными мышечными пучками. Обладая функцией жома, они регулируют процесс проникновения еды, создавая специальный клапан (сфинктер). Он не позволяет возвращаться пище из желудка в пищевод. В области желудка образован второй сфинктер. Оба связаны и благодаря диафрагме работают слаженно.

Дополнительно она усиливает брюшное давление. Это помогает организму избавиться от мочи, кала и рвоты. Давление на пищевод предотвращает кислотный рефлюкс. Движение мышечной пластины контролирует нерв, который идет к ней от шеи. При пониженном тонусе диафрагмы количество воздуха в кишечнике и желудке увеличивается. Это может спровоцировать нарушение стула.

Диафрагма объектива. Объяснения для начинающих

Что такое диафрагма?

Эффекты диафрагмы: Экспозиция

Эффекты диафрагмы: глубина резкости

С другой стороны, маленькая диафрагма (полностью или частично закрытая) обычно идеально подходит для съемки пейзажей и архитектуры.

На фотографии ниже использована небольшая диафрагма, чтобы гарантированно получить резкие передний и задний планы.

Что такое F-число?

Вы наверняка видели это на своей камере. На жк-дисплее Вашего фотоаппарата или в видоискателе размер диафрагмы будет выглядеть примерно так: f/2, f/3.5, f/8 и тд. Некоторые камеры опускают косую черту и пишут: f2, f3.5, f8 и тд. Камера на фото установлена на диафрагму f8/. Таким образом, f-число это способ описания размера диафрагмы (как сильно открыта или закрыта диафрагма) для конкретной фотографии.

Размеры диафрагмы

Есть одна важная деталь, которую Вы должны помнить, о значениях диафрагмы. Обычно это вводит в ступор начинающих фотографов. Но на это действительно нужно обратить внимание и запомнить: маленькие цифры — большое (открытое) отверстие диафрагмы; большие цифры — маленькое (закрытое) отверстие диафрагмы. Тут нет опечатки. Например, f/1.4 больше f/2 и намного больше f/8. В начале это кажется неудобным, поскольку мы привыкли к тому, что большие цифры представляют собой большие значения. Тем не менее это основной факт фотографии.

Для понимания этого есть простое и разумное объяснение, которое должно сделать диафрагму более понятной: значение диафрагмы — это доля. Например, когда Вы имеете дело с f/10, вы можете думать о нем как о доле — 1/10. Разумеется, Вы знаете, что доля равна 1/10 намного меньше, чем доля равная 1/2. По этой причине диафрагма f/10 меньше диафрагмы f/2.

Как выбрать правильное значение диафрагмы?

Используя видоискатель или жк-дисплей Вы можете видеть результат заранее.

Не волнуйтесь, если Ваша фотография слишком яркая или темная в выбранном Вами значении диафрагмы. В большинстве случаев, Вы сможете настроить дополнительно выдержку или повысить ISO для получения нужной Вам яркости фотографии.

Какие значения диафрагмы доступны?

При использовании некоторых зум-объективов максимальная диафрагма будет меняться при увеличении или уменьшении масштаба. Например, со стандартным объективом 18-55мм f/3.5-5.6 наибольшая диафрагма постепенно смещается от f/3.5 на широком конце до только f/5.6 при более длинных фокусных расстояниях. Только более дорогие зум-объективы могут поддерживать постоянное значение диафрагмы. Максимальная диафрагма настолько важна, что включена в название самого объектива.

В заключении

Удачи!

Share this post

Get Widget

Профилактика патологий диафрагмы

Диафрагма должна быть сильной и эластичной, чтобы полноценно участвовать в процессе дыхания. На ослабление этой мышцы влияют различные факторы, исключение которых поможет избежать развития патологий. Советы для укрепления перегородки:

Не сутультесь. При округлении спины и наклоне головы диафрагма сжимается и мешает, легкие вентилируются частично.
Носите свободную, удобную одежду. Тесные ремни и корсеты ограничивают движение мышцы и препятствуют дыханию.
Не злоупотребляйте упражнениями для пресса. От перенагрузки мышцы становятся жесткими и укороченными, что приводит к нарушению работы опорно-двигательного аппарата и дополнительному давлению на ребра, внутренние органы.
Дышите ровно и равномерно. Задержка дыхания, частое сбивание ритма чревато хроническими головными болями.

Оптимальный способ улучшить состояние диафрагмы и дыхательной системы в целом — дыхательная гимнастика. Регулярные занятия улучшают метаболизм, ускоряют окисление жировых отложений, снимают стресс, укрепляют мышцы брюшины и малого таза, увеличивают объем легких.

Диафрагма у человека: где находится и как выглядит

Поскольку диафрагма имеет полукруглую структуру, то ее купол направлен вверх. Но как выглядит диафрагма? Ее можно сравнить с куполом – высшая полость этой мышцы является дном грудной полости, а нижняя – верхом брюшной полости.

Волокна мышц диафрагмы образуют стенку груди и брюшину, а также центральное сухожилие, которое еще называют гребнем. При этом у нее есть масса отверстий, без которых диафрагмальные структуры, находящиеся между животом и грудной клеткой, не смогли бы связаться.

Из них самыми большими являются:

Пищеводное;
Венозное;
Аортальное.

К слову, каждое из этих отверстий имеет ряд своих, более мелких.

Зачем нужна диафрагма

Диафрагма исполняет роль главной дыхательной мышцы. При сокращении она уплощается, что способствует увеличению объема грудной клетки и вдоху. При расслаблении диафрагма принимает выпуклую сферическую форму, что уменьшает грудную клетку и обеспечивает выдох.

Непроизвольные толчкообразные сокращения диафрагмы приводят к икоте.

Диафрагма выполняет также опорную (статическую) функцию, поддерживая нормальное расположение органов грудной и брюшной полостей, способствует оттоку венозной крови из печени и нижней полой вены к сердцу и продвижению пищи по пищеводу.

Диафрагма объектива: 6 шагов к пониманию

Приветствую Вас читатели блога!

В этой статье хочу рассказать о таком важном устройстве как диафрагма объектива.

От правильного использования диафрагмы — напрямую зависит качество вашего творчества. На практике не достаточно только знаний об использовании этого устройства. Необходимо также понимать взаимосвязи между такими важными элементами как выдержка и чувствительностью ISO.

Оглавление

1 Что такое диафрагма?
2 Что такое значение диафрагмы?
3 Как узнать максимальное значение диафрагмы у объектива?
4 Влияние диафрагмы на экспозицию
5 Влияние диафрагмы на глубину резкости
6 Советы по настройке значений диафрагмы
7 Заключение

Что такое диафрагма?

Диафрагма — это устройство регулирующее диаметр относительного отверстия, через которое свет попадает на матрицу, а точнее его количество.

Конструкция устройства состоит из набора серповидных шторок, синхронно закрывающихся от края объектива к центру, при этом меняя диаметр отверстия.

Что такое значение диафрагмы?

Величина относительного отверстия называется апертура или значение диафрагмы. Обозначается латинской буквой f и пишется как f/х, где х это числовое значение открытия отверстия.

Стандартные значения как правило находятся в диапазоне от f/1.4 до f/32. Но числовое значение может выходить за эти пределы, и зависят от объектива и его технических возможностей.

Вот например числовой ряд для диафрагмы у объектива с постоянным фокусным расстоянием: Canon Lens EF 50 mm 1:1.8

f / 1,8, 2,0, 2,2, 2,5, 2,8, 3,2, 3,5, 4,0, 4,5, 5,0, 5,6, 6,3, 7,1, 8,0, 9,0, 10, 11, 13, 14, 16, 18, 20, 22.

Значение диафрагмы имеет одну интересную особенность — это обратная зависимость цифр и величины открытия отверстия. Данная особенность значений, очень часто приводит в недоумение новичков, делающих первые шаги в фотографии.

Чем меньше число f, тем больше открыта диафрагма и соответственно наоборот.

Как узнать максимальное значение диафрагмы у объектива?

У объективов с переменным фокусным расстоянием, максимальное значение открытого состояния, как правило меняется на разных пределах.

Возникает вопрос: как узнать эти значения?

На самом деле это очень просто. Производители указывают на объективах её число в открытом положении.

Рассмотрим маркировку на примере телеобъектива: Tamron 18-200 mm F/3/5-6.3

где: F/3/5-6.3 — это значение пределов диафрагмы. Это означает, что в широкоугольном режиме, то есть 18 mm максимальное значение F/3.5, а в теле режиме 200 mm уже F/6.3.

А вот у выше упомянутого Canon Lens EF 50 mm 1:1.8, значение будет постоянным F/1.8.

У объективов с переменным фокусным расстоянием, также может быть значение диафрагмы постоянным, на всех расстояниях. Но за такие возможности, вам придётся выложить не малые денежки.

Влияние диафрагмы на экспозицию

Теперь давайте рассмотрим как диафрагма влияет на экспозицию. Для получения качественного изображения, матрица должна получить необходимое количество света. Как мы выяснили выше, количество света зависит от величины условного отверстия диафрагмы. Следовательно, чем больше мы открываем диафрагму, тем больше света проходит и снимок получится светлее. Соответственно при закрытии, света будет проходить меньше и снимок будет темнее. В современных объективах как правило один шаг диафрагмы соответствует 1.3 шага экспозиции. Фотографии сделаны в ручном режиме с постоянной выдержкой 1/50 с.

Будьте внимательны, чтобы на снимке не было «пересвета» или как говорят — не был «переэкспонирован». «Пересвеченный» снимок теряет детали, которые за частую восстановить при обработке невозможно.

Влияние диафрагмы на глубину резкости

Здесь всё просто: чем больше открыта диафрагма (наименьшее числовое значение f), тем меньше глубина резкости и наоборот, чем больше закрыта (максимальное числовое значение f) тем больше глубина. Фотографии сделаны в режиме приоритета диафрагмы.

Советы по настройке значений диафрагмы

Здесь приведены общие рекомендации по настройке диафрагмы.

И так, как выбрать подходящее значение диафрагмы для съемки. Для начала нужно определиться с объектом съемки и и какого результата вы хотите добиться.

Если вы снимаете портрет, или деталь какого то предмета, то вам необходимо максимально открыть диафрагму. И работать в пределах f/¼ — f/5.6, это позволит красиво размыть задний фон и получить так называемый эффект Боке.

Значение f/5.6 — f/6.3 подойдут для съёмки модели в полный рост. Для того чтобы сфотографировать группу людей можно поставить f/8.0. На улице, когда необходимо добиться большей глубины резкости можно использовать значение f/8.0 — f/16. В яркую солнечную погоду, диафрагму может понадобиться закрыть свыше f/16. Но будьте аккуратны, это может привести к снижению резкости.

Заключение

Приведённые рекомендации всего лишь советы в каких приделах нужно искать желаемый результат.

Практикуйте больше, пробуйте разные режимы. Только вы сами сможете найти нужные значения в каждом конкретном случае, исходя из ваших условий и техники.

На этом пока всё. Надеюсь эта статья принесёт вам пользу. А от себя желаю творческих успехов!

C уважением Автор блога vzest.ru Владимир Захаров!

Смотрите также:

Выдержка затвора камеры и её эфекты
Выдержка затвора камеры и её эффекты
Как сделать задний фон размытым
Глубина резкости или ГРИП в фотографии. Как научиться управлять

Понравилась статья? Сделай репост, поделись с друзьями.

Click to rate this post!

[Total: 4 Average: 5]

Подробнее о диафрагме объектива для начинающих фотографов

Диафрагма объектива. Все нюансы и тонкости для новичков-фотографов понятным языком

Объектив фотоаппарата имеет конструкцию, ключевыми элементами которой являются лепестки диафрагмы.

Диафрагма – это относительный диаметр отверстия, через который объектив пропускает свет на матрицу или плёнку.

Разработчики придумали довольно наглядный пример для объяснения.

Представьте себе обычный водопроводный кран в качестве объектива. Чем больше вы откручиваете кран, тем сильнее напор воды. Можно закрутить кран таким образом, чтобы вода текла диаметром со спичку.

Отверстие диафрагмы как раз таки предназначено для регулирования пропускной способности света объектива.

Хотя утверждать так категорично будет не совсем корректно.

Параметр выбранной вами диафрагмы заранее определяет резкость будущего кадра и его художественную подачу.

Чем шире открыта диафрагма, тем меньше площадь резко изображаемого пространства.

Площадь – это сказано грубо, потому как при диафрагме f/1.4 в портретной фотографии можно сделать резкими разве что глаза и все находящееся на их уровне. Чем дальше от глаз, тем больше становится степень размытия.

При выборе объектива в первую очередь обращают внимание на его светосилу.

Производители используют в маркировке крайнее по широте значение диафрагмы.

Например, обозначение объектива SIGMA 50 mm f/1.4 означает, что максимально широкая диафрагма у него 1.4.

Другими словами, фотографировать конкретно этим объективом на «дырке» 1.2 или 1.0 вы при всём желании не сможете.

Объективы с такими экстремальными значениями диафрагмы — удовольствие не из дешёвых. И не следует слепо гнаться за этой запредельной светосилой.
Есть более значимая качественная характеристика объектива, нежели его светосила и называется она «рисунок».

Чтобы понять, что такое рисунок, который делает объектив, совсем необязательно покупать набор оптики за тысячи долларов для сравнительного теста.

Дело в том, что одинаковые значения диафрагмы на разных объективах дают совершенно отличную друг от друга картинку.

Причина такой разницы в иных школах производства оптики для фотоаппаратов.

Условно эти школы делятся на немецкую и японскую.

Объективы, производимые по японской методике, при широко открытой диафрагме размывают фон попросту в хлам. Нет никакого заметного для глаза перехода между резким и размытым.

Понятное дело, что для новичка в фотографии само наличие размытого фона уже является атрибутом профессионализма.

Но фотограф с опытом сразу видит разницу.

Так вот, немецкая школа производства объективов делает свою работу, учитывая особенности зрительного восприятия человека.

Когда наш глаз фокусируется на определённом предмете, это совсем не означает, что все находящееся за ним неразличимо для нас.

Предметы, которые находятся непосредственно за объектом нашего внимания, все ещё различимы, хотя и в меньшей степени.

Человеческий глаз так категорично не разделяет предметы на резкие и нет. Существует некоторый плавный градиентный переход.

Полностью открытая диафрагма в любом из объективов может даже и навредить, и подходить к съёмке нужно внимательно.

Подробнее о диафрагме

Диафрагму следует рассматривать, как одну из наиболее важных характеристик объектива, влияющих на его возможности и качество получаемых снимков.

Диафрагма – это техническое устройство, которое определяет, какую дозу света во время спуска затвора получит матрица.

Связанные с диафрагмой термины

Существуют и другие термины, которые тесно связаны с диафрагмой.

Относительное отверстие – это одно из таких понятий. Этот термин обозначает отношение значения используемого отверстия к фокусу.

Обратное для этого отношения число называют диафрагменным числом.

Например, относительное отверстие может быть равно f=1:10. Это значит, что отверстие объектива в данный момент в 10 раз меньше его фокусного расстояния.

Диафрагменное же число в таком случае, будет равно 10.

Многие старые объективы имеют на своем корпусе специальное кольцо, с помощью которого можно вручную выставлять значение диафрагмы.

На этом кольце написаны диафрагменные числа. Современные же объективы не обладают таким кольцом, так как полностью управляются зеркальной камерой.

Светосила – еще один термин, которые некоторые путают с диафрагмой. Эти понятия действительно очень близки.

Однако они обозначают несколько иные вещи. Ведь диафрагма – это чисто механическое явление, которое определяется тем, насколько велик диаметр открытой диафрагмы.

Светосила же – это показатель, который складывается из множества иных параметров. На это свойство объектива может оказывать влияние оптическая схема, количество отражаемого и пропускаемого объективом светового потока, изменение диафрагменного числа при фокусировке на разные расстояния, процент поглощенного света и многое другое.

Диафрагма оказывает влияние на следующее составляющие процесса фотографирования:

• Количество света, пропускаемого к матрице;

• Величину ГРИП

• На яркость картинки, которую фотограф видит в видеоискателе;

• На качество итогового изображения.

Влияние диафрагмы на глубину резкости

Диафрагма определяет не только то, сколько света поступит на матрицу, но и то, какова будет глубина резкости изображения.

Зависимость следующая: чем больше диафрагменное число – тем больше ГРИП. С помощью управления ГРИП можно сосредотачивать внимание зрителя фотографии на том или ином предмете.

Это особенно важно при создании портретов. Также глубину резкости часто используют в своих работах макрофотографы.

В-общем, везде, где используется размытие фона – используется управление глубиной резкости.

Диафрагмирование

Для того, чтобы получить хорошее качество фотографии, часто используют так называемое диафрагмирование.

Процесс имеет сложное название, но при этом его суть очень проста: фотограф просто меняет значение диафрагмы.

Как правило, наиболее резкая картинка получается при использовании среднего значения диафрагмы для данного конкретного объектива.

Если выставить большое значение, то фотографии могут приобрести эффекты виньетирования и аберрации.

Если же закрыть диафрагму до минимума, то от этих эффектов не остается и следа. Однако небольшое значение диафрагмы может привести к потере резкости, а также к снижению контраста картинки.

Также при диафрагмировании часто используют свойство объективов давать более насыщенные и яркие цвета с большим значением диафрагмы.

Как с помощью диафрагмы получить боке

Боке – это одно из самых любимых понятий для многих фотографов.

Красивое боке – яркий показатель качественного объектива и мастерства фотографа. Самое красивое боке может дать максимально раскрытая диафрагма.

Если Вам что-то не понятно по диафрагме, светосиле объектива, не стесняйтесь, обращайтесь к нашим менеджерам-фотографам, которые сделают все возможное, чтобы Вам помочь!

Телефоны:

+375 29 700-34-69

+375 29 122-92-40

E-mail: sales@sigma-foto. by

Skype: sigma-by

Напишите в чате на сайте, мы поможем!

← Canon 35mm, nikkor 35mm, sigma 35mm. Выбор объектива 35мм | Фотопленэр по-эфиопски. Советы по фотографии племен →

Отношение F-числа к апертуре – Экспозиционная терапия

F-числа и апертура имеют обратную зависимость

Привет, меня зовут Пол, и это экспозиционная терапия. В этом видео я объясню причину обратной численной зависимости между числами f и диафрагмой. Эта взаимосвязь часто вызывает недоумение у многих начинающих фотографов, которые считают ее иррациональной или излишне сложной. Моя цель — развеять тайну, связанную с числами f, и продемонстрировать, почему они являются вполне разумным методом выражения того, как диафрагма влияет на экспозицию.

Понимание взаимосвязи между яркостью изображения и выдержкой затвора, а также ISO является простым для студентов, изучающих основы фотографии. Скорость затвора выражается численно в единицах времени, наиболее распространенными из которых являются доли секунды; более длительная продолжительность приводит к более ярким изображениям, а более короткая продолжительность приводит к более темным изображениям. ISO также выражается численно; большие числа дают более яркие фотографии, а меньшие — более темные.

В обоих случаях взаимосвязь между настройкой и ее влиянием на яркость изображения легко понять, поскольку существует положительная корреляция, и они движутся в тандеме. Например, когда вы удваиваете продолжительность экспозиции, яркость удваивается; когда вы вдвое уменьшаете ISO, вдвое уменьшается яркость. Это простая взаимосвязь, которую с легкостью усваивают студенты моих мастер-классов по фотографии.

Обратная зависимость между числами f и диафрагмой сбивает с толку многих новичков

К сожалению, взаимосвязь между числами f, размером диафрагмы и яркостью изображения не так очевидна. Новичков смущает отрицательная (или обратная) зависимость между числами f и размером диафрагмы. Кроме того, им трудно понять, почему большее число f соответствует меньшей апертуре, уменьшающей яркость, а меньшее число f соответствует большей диафрагме, увеличивающей яркость.

Лучший способ решить эту проблему — начать с основ. Внутри каждого сменного объектива находится кольцо из перекрывающихся лепестков, известных под общим названием ирисовой диафрагмы или ирисовой диафрагмы. Расширение или сжатие лепестков регулирует отверстие в центре радужной оболочки, называемое апертурой.

Знакомство с входным зрачком

Когда вы держите линзу и смотрите в апертуру, то, что вы видите, технически называется «входным зрачком». Входной зрачок — это оптическое изображение физической апертуры, видимое через переднюю часть линзы. Это различие важно, потому что, когда вы смотрите на переднюю часть объектива, вы видите апертуру сквозь несколько слоев стекла, которые влияют на его увеличение и воспринимаемое положение в пространстве по сравнению с физическим отверстием в радужной оболочке. Для простоты я буду использовать «апертуру» применительно как к настройке, так и к физическому отверстию, а «входной зрачок» — к размерам.

Изменение размера диафрагмы регулирует интенсивность света, проходящего через объектив. Увеличение размера диафрагмы позволяет большему количеству света проходить через объектив, увеличивая экспозицию и создавая более яркое изображение. И наоборот, уменьшение размера диафрагмы уменьшает количество света, проходящего через объектив, уменьшая экспозицию и делая фотографию более темной.

Почему значения диафрагмы обозначаются числами f?

Мы выражаем значения апертуры с помощью чисел f, а не как измеренный размер входного зрачка, такой как его диаметр, радиус или площадь, поскольку при этом игнорируется важная роль фокусного расстояния. Это можно продемонстрировать с помощью мыслительного упражнения.

Предположим, что у нас есть два объектива, прикрепленных к одинаковым камерам: один объектив 50 мм, другой 100 мм, и у обоих диаметр входного зрачка 25 мм. Поскольку их входные зрачки одинаковы по размеру, на каждую линзу попадает одинаковое количество света. Однако, поскольку фокусное расстояние 100-мм объектива в два раза больше, чем у 50-мм объектива, свет, проходящий через него, должен пройти вдвое большее расстояние, чтобы достичь датчика изображения камеры, что дает более темное изображение.

Уменьшение яркости происходит из-за того, что свет имеет свойство распространяться по мере удаления от своего источника, и с точки зрения датчика изображения вашей камеры этот источник является точкой внутри объектива, от которой измеряется фокусное расстояние. Эта особенность света рассеиваться наружу описывается законом обратных квадратов, который гласит, что интенсивность обратно пропорциональна квадрату расстояния. В этом примере закон обратных квадратов сообщает нам, что 100-миллиметровый объектив подвергает датчик изображения камеры воздействию 1/4 света по сравнению с 50-миллиметровым объективом, потому что он в два раза длиннее. Это происходит потому, что один на два в квадрате равен одной четверти. 92, который образован кругом диаметром 50 мм. Просто, верно?

Экспресс-коэффициенты чисел F

К счастью, фотографам не нужно выполнять такие расчеты, чтобы делать снимки! Это потому, что в этих числах скрыта прямая связь. Например, обратите внимание, что экспозиция, создаваемая объективом 50 мм с входным зрачком 25 мм, идентична экспозиции объектива 100 мм с входным зрачком 50 мм. Это связано с тем, что в обоих случаях отношение фокусного расстояния к диаметру входного зрачка составляет 2:1.

Именно поэтому число f иногда называют коэффициентом f. Число f выражает отношение фокусного расстояния объектива к диаметру входного зрачка и определяется уравнением N=ƒ/D. Таким образом, число f равно фокусному расстоянию, деленному на диаметр входного зрачка. Его также можно изменить, чтобы определить диаметр входного зрачка, используя уравнение D = ƒ / N. Таким образом, диаметр входного зрачка равен фокусному расстоянию, деленному на число f.

Эти уравнения показывают, что выбор одного и того же числа f на объективе с любым фокусным расстоянием приведет к одинаковому количеству света, проходящего через объектив. Они также объясняют обратную зависимость между числами f и экспозицией. Для данного фокусного расстояния с увеличением размера диафрагмы отношение уменьшается, и наоборот.

Объектив 50 мм, настроенный на ƒ/4, будет иметь диаметр входного зрачка 12,5 мм, потому что 50, разделенное на 12,5, равно 4. 24 мм объектив, установленный на ƒ/8, будет иметь диаметр входного зрачка 3 мм. Некоторые линзы могут открываться до ƒ1,0, и в этом случае диаметр входного зрачка и фокусное расстояние равны.

Шкала числа f

Стандартная шкала числа f: 1, 1,4, 2, 2,8, 4, 5,6, 8, 11, 16, 22, 32 и т. д. Разница в экспозиции между соседними числами составляет один стоп, что означает, что количество света, проходящего через объектив, удваивается или уменьшается вдвое в зависимости от того, открываете вы или закрываете диафрагму. Однако числовая последовательность увеличивается примерно в 1,4 раза или сокращается примерно в 0,7 раза.

Большинство фотографов просто запоминают стандартную шкалу числа f. Однако, если у вас возникли проблемы, более простой способ — запомнить только первые два числа — 1 и 1,4, — потому что остальная часть шкалы представляет собой итерацию удвоения каждого из них в чередующемся порядке. Следующее число f всегда вдвое больше предыдущего. Таким образом, число после ƒ/1,4 в два раза больше ƒ/1, то есть ƒ2. Точно так же число после ƒ/2 в два раза больше ƒ/1,4, то есть ƒ/2,8. И так продолжается.

Наконец, удвоение числа f, например изменение его с ƒ/2,8 на ƒ/5,6, снижает яркость изображения на четверть. И наоборот, уменьшение вдвое числа f, например, изменение с ƒ/8 на ƒ/4, увеличивает яркость изображения в четыре раза.

Надеюсь, это помогло вам понять обратную числовую зависимость между числами f и их влиянием на диафрагму. Если у вас есть запросы на будущие темы, дайте мне знать в комментариях, и я рассмотрю их в следующих видео. А пока вы можете узнать больше о фотографии на ExposureTherapy.ca. Увидимся в следующий раз.

Числовая апертура и F-число — Eckhardt Optics

Числовая апертура (NA) относится к конусу света, создаваемому фокусирующей линзой, и описывает способность линзы собирать свет (аналогично f/# ). NA определяется следующим уравнением, где n — показатель преломления среды (часто n=1 для воздуха), а α — половина угла конуса света, выходящего из зрачка линзы.

Приравнивание к f/#

Теперь, когда мы кратко объяснили, что такое числовая апертура, мы можем приравнять ее к f/#. Как объясняется здесь, f/# также является мерой того, сколько света может пройти через объектив. f / # простой линзы определяется следующим уравнением, где f — фокусное расстояние линзы, а D — диаметр (или, точнее, диаметр входного зрачка для более сложных систем линз).

Использование геометрических соотношений

Чтобы приравнять NA и f/#, мы можем использовать простые геометрические соотношения. На рис. 3.1 показана простая линза, фокусирующая световые лучи (синие линии) из бесконечности в точку. Это создает конус света, который можно описать числовой апертурой, используя предыдущее уравнение. Полуугол, α, теперь может быть определен следующим уравнением:0007

Теперь, если мы помним, что f/# = f/D, NA и f/# можно приравнять, как показано ниже:

Это точное уравнение, связывающее NA с f/#, но оно часто бывает удобным. иметь приближение к этому. Когда n = 1 (среда — воздух) и если мы используем аппроксимацию малого угла (sin α ≈ tan α), то:

Приведенная выше аппроксимация малого угла является наиболее распространенным уравнением для связи NA и f/#.

Если среда не является воздухом, что характерно для некоторых объективов микроскопа, указанное выше приближение можно умножить на показатель преломления среды, как показано ниже.

Зачем использовать цифровую апертуру?

Есть несколько основных причин использовать NA вместо f/#.

NA широко используется для указания объективов микроскопа.
NA позволяет точно вычислить функцию рассеяния точки (PSF) и передаточную функцию модуляции (MTF).

Пример применения: конфликтующие системные характеристики

Часто в начале процесса проектирования можно непреднамеренно запросить противоречивые спецификации. Этот пример покажет, как легко это сделать и как этого избежать при выборе объектива.

Требуемые характеристики объектива: (см. рис. 3.2)

NA = 0,25
Поле обзора = ±10°
Высота изображения h = 10 мм
Диаметр входного зрачка D = 20 мм

Эти, казалось бы, разумные характеристики приведут к созданию линзы, которую невозможно разработать.

Рис. 3.2 Простая линза с углом объектива

Поиск совместимых характеристик

Чтобы определить, совместимы ли характеристики линзы, нам нужно найти результирующую числовую апертуру по трем другим характеристикам. Для этого нам сначала нужно использовать приведенное ниже уравнение, чтобы связать высоту изображения h, фокусное расстояние f и половину поля зрения Θ. Это уравнение можно вывести, используя простую геометрию, используя соотношения, показанные красным треугольником на рис. 3.2.

Теперь мы можем найти фокусное расстояние линзы.

Теперь, когда мы знаем фокусное расстояние, мы можем рассчитать f/#, так как нам также известен диаметр входного зрачка.

Теперь мы можем рассчитать числовую апертуру, используя приближение, полученное выше.

Это противоречит начальной спецификации NA=0,25. Три другие спецификации определили NA!

Что делать, если заказчику нужна числовая апертура 0,25? Для этого необходимо изменить хотя бы одну из других спецификаций. Чтобы сделать это, давайте начнем с исходной спецификации для NA = 0,25 и выясним, какое f/# будет при использовании этой спецификации.

Теперь мы можем найти фокусное расстояние линзы, предположив, что заказчик хочет, чтобы диаметр входного зрачка оставался равным указанным 20 мм.

Теперь предположим, что заказчик хочет сохранить угол поля зрения Θ=10°. Мы можем найти, какой будет новая высота изображения.

Таким образом, при изменении размера изображения неконфликтующая спецификация объектива будет следующей:

NA = 0,25
Поле обзора = ±10°
Высота изображения h = 7,05 мм
Диаметр входного зрачка D = 20 мм.

Ниже приведены три набора спецификаций линз, которые приведут к желаемой системе NA. Существует бесконечное количество спецификаций, которые дадут желаемую числовую апертуру, если можно изменить более одной спецификации.

1. Размер изображения Гибкий

NA = 0,25
FOV = ± 10 °
Высота изображения h = 7,05 мм
Диаметр здания D = 20 мм

9006 9006, 2. Fov Diameter D = 20 мм 9006 9006, 2. FOV. NA = 0,25

FOV = ±14.03°

Image Height h = 10mm

Entrance Pupil Diameter D = 20mm

3.

Entrance Pupil Flexible

NA = 0.25
FOV = ±10°
Image Height h = 10 мм
Диаметр входного зрачка D = 28,36 мм

The Basics of Aperture Guide, Pt. 1: Как измеряется диафрагма?

Фотографы обычно не заходят слишком далеко в своих путешествиях, прежде чем натыкаются на треугольник экспозиции. Каждый компонент треугольника, включая выдержку, диафрагму и ISO, открывает новые направления, в которых мы можем делать снимки. Как только мы переходим мост от съемки в автоматическом режиме к съемке в ручном режиме, мы редко оглядываемся назад. В конце концов, захват изображений в ручном режиме дает нам творческую свободу, которую мы никогда не обрели бы, если бы остались позади и продолжали позволять камере принимать все решения об экспозиции за нас. Из трех компонентов, составляющих треугольник экспозиции, мы собираемся обратить внимание на диафрагму, элемент, наиболее ответственный за управление глубиной резкости на наших изображениях. Эта статья положит начало нашим основам руководства по диафрагме и ответит на вопросы, как измеряется диафрагма и какова ее роль в фотографии?

Руководство по основам диафрагмы: как измеряется диафрагма?

Что такое диафрагма?
Измерение диафрагмы с диафрагмой
Скорость объектива
Диафрагма и балансировка экспозиции

Что такое Диафрагма?

Самое простое объяснение для понимания основ диафрагмы таково: диафрагма относится к отверстию внутри линзы, через которое может проникать свет. Кроме того, набор перекрывающихся металлических лепестков, называемый диафрагмой, определяет размер отверстия апертуры. Наряду со скоростью затвора, диафрагма ограничивает количество света, которое может попасть на датчик в любой момент времени. Просто подумайте об этом отверстии, как о ручке клапана водопроводного крана. Чем шире вы открываете кран, тем больше воды выливается. Чем шире отверстие диафрагмы, тем больше света попадает в сенсор.

Большинство современных объективов позволяют управлять размером отверстия диафрагмы с самой камеры. Некоторые современные объективы и большинство старинных объективов имеют на объективе кольцо диафрагмы, позволяющее управлять диафрагмой непосредственно на объективе.

Как измеряется диафрагма?

Понимание того, как измеряется диафрагма, поначалу может сбивать с толку. Это связано с тем, что диафрагма измеряется в так называемых f-числах или f-ступеней , что представляет собой отношение фокусного расстояния объектива к эффективному диаметру апертуры. Другими словами, если вы возьмете 200-миллиметровый объектив и разделите его на отверстие диаметром 50 мм, вы получите f-stop 4 или 9.0220 ф/4 . Теперь для 100-мм объектива вам нужно всего лишь отверстие диаметром 25 мм, чтобы получить f/4.

В отличие, например, от скорости затвора, которая измеряется в абсолютном значении времени, диафрагма зависит от длины объектива и диаметра самого отверстия диафрагмы.

Аналогия с пиццей для понимания диафрагмы

Главное, что вы должны помнить о диафрагмах, это то, что они представляют собой обратные величины. Это означает, что, как и в случае с дробью, чем больше число, тем меньше диаметр отверстия. Один из способов визуализировать это — представить себе кусочки пирога с пиццей. Четверть (1/4) куска пирога больше, чем восьмая (1/8) часть пирога. Таким образом, отверстие диафрагмы с более низким значением, например f/4, больше, чем отверстие диафрагмы с более высоким значением, например f/8. Другими словами, большая или открытая диафрагма имеет низкое число диафрагмы , а малая или закрытая диафрагма имеет высокое число диафрагмы .

Как измеряется диафрагма? Знакомство с коэффициентом √2

Понял? Хорошо, потому что основы диафрагмы могут стать немного более запутанными. Возвращаясь к аналогии с кусочком пирога, мы все знаем, что 1/8 часть пиццы вдвое меньше 1/4 части пиццы, а 1/16 часть будет вдвое меньше 1/8 части. пиццы. С диафрагмой отношение половинного/удвоения не работает таким же образом. Чтобы вдвое или вдвое увеличить количество поступающего света, умножьте на коэффициент √2 (примерно 1,41).

Что такое полная остановка света?

Удвоение или уменьшение света вдвое называется одной полной остановкой . Итак, переходя от f/4, если вы хотите сократить количество поступающего света наполовину или перейти на на одну полную остановку ниже , вы умножаете f/4 на 1,41, что дает вам f/5,6. Если вы снова сократите этот свет пополам, вы получите f/8. Таким образом, в отличие от кусочков пиццы, где кусок пиццы размером 1/8 вдвое меньше куска пиццы размером ¼, диафрагма f/8 пропускает четверть света по сравнению с диафрагмой f/4.

Теперь, когда вы хотите удвоить количество входящего света или поднять на одну полную остановку , вы делите на 1,41. Итак, начиная с f/4, чтобы подняться на одну полную остановку, вы делите на 1,41, чтобы получить f/2,8.

Итак, вот диаграмма, показывающая список полных диафрагм от f/1 до f/22:

Как измеряется диафрагма? Знакомство с другими ступенями светосилы

Между полными ступенями диафрагмы находятся 1/2 ступени и 1/3 ступени. Эти дробные диафрагмы дают вам больше контроля над тем, сколько света вы пропускаете. Вот та же диаграмма с добавленными 1/2 и 1/3 ступени.

Основы диафрагмы: светосила объектива

Возможно, вы заметили, что объективы обычно маркируются номером диафрагмы. Это то, что известно как светосила объектива или максимальная диафрагма, доступная для этого объектива.

Фиксированный объектив с фиксированной диафрагмой

Поскольку они могут быстро собирать свет, объективы с фиксированным фокусным расстоянием и большой диафрагмой (f/1,8 или шире) считаются светосильными объективами. С другой стороны, «медленный объектив» может иметь максимальную диафрагму f/4. Некоторые объективы, такие как Voigtlander Nokton 25 мм или Leica Noctilux 50 мм, имеют максимальную диафрагму f/0,9. 5! Теперь это пылает быстро! Конечно, вы платите высокую цену за эти объективы: Leica Noctilux продается в розницу чуть менее 13 000 долларов.

Объективы с фиксированной и переменной диафрагмой

Объективы с переменным фокусным расстоянием бывают двух видов: с изменяемой максимальной диафрагмой и с постоянной (или «фиксированной») максимальной диафрагмой. Как правило, это высококачественные зум-объективы, такие как стандартный зум-объектив Canon EF 24-70mm f/2.8L USM, которые имеют постоянную максимальную диафрагму, в то время как более дешевые зум-объективы, такие как комплектный объектив, который поставляется с DSLR, например Canon EF- Объектив S 18-55mm f/3.5-5.6 IS II SLR имеет переменную максимальную диафрагму. Причина того, что объектив более высокого класса с постоянной максимальной диафрагмой намного дороже, заключается в том, что производитель линз должен выяснить, как поддерживать ту же максимальную диафрагму без фактического увеличения диаметра диафрагмы.

Основы диафрагмы и балансировки экспозиции

Так какой смысл во всех этих диафрагмах в отношении ответа на вопрос, как измеряется диафрагма? Одна из причин, по которой вам нужна регулируемая диафрагма, заключается в управлении экспозицией. Когда один или несколько факторов треугольника воздействия увеличиваются или уменьшаются в одну сторону, другие факторы должны изменяться в другую сторону, чтобы поддерживать тот же уровень воздействия.

Следовательно, если мы уменьшим скорость затвора на одну ступень, мы удвоим количество света, попадающего на матрицу. Чтобы получить ту же экспозицию, что и раньше, мы должны закрыть диафрагму на один стоп. И наоборот, если мы увеличиваем скорость затвора на один стоп, то мы должны также открывать диафрагму на один стоп. Тот же принцип применим к ISO.

Использование диафрагмы для коррекции недодержки и передержки

Вы также можете использовать диафрагму для коррекции недодержки и передержки. Если ваше изображение слишком темное, попробуйте открыть диафрагму, чтобы впустить больше света. Если ваше изображение слишком яркое, закройте диафрагму, чтобы ограничить количество света, попадающего на матрицу.

Чтобы легко запомнить, как сбалансировать экспозицию, вспомните аналогию с водопроводным краном. Если у вас выливается много воды (большая диафрагма), вам нужно совсем немного времени, чтобы наполнить чашку (короткая выдержка). Если вы позволите вылиться меньшему количеству воды (маленькая диафрагма), вам потребуется больше времени, чтобы наполнить ту же чашку (длинная выдержка).

Заключение

Давайте вспомним основы апертуры. Диафрагма относится к открытию объектива, которое работает с выдержкой, чтобы контролировать, сколько света может попасть на датчик. Регулируемый набор перекрывающихся металлических лепестков, называемый диафрагмой, определяет размер этого отверстия. Чем больше отверстие, тем больше света проходит в любой момент времени. Мы используем «диафрагму» для измерения диафрагмы, которая показывает соотношение между фокусным расстоянием объектива и фактическим диаметром отверстия диафрагмы. Чтобы удвоить или вдвое увеличить количество поступающего света, мы умножаем или делим его на коэффициент √2. Наконец, мы оцениваем объективы на основе их максимальной диафрагмы или светосилы. Светосильные объективы могут открываться до f/1,4 или выше, чтобы пропускать гораздо больше света.

В следующей статье мы более подробно рассмотрим, как диафрагма влияет на глубину резкости и фокусировку. До скорого!

of-field/Aperture — Советы и методы фотосъемки

01872 242291 tony@tonyhowell.co.uk

Домашний
Фото
Советы по фото
Глубина резкости

ДЛЯ НАЧИНАЮЩИХ

Глубина резкости — это просто зона резкого фокуса в сцене, которой можно управлять с помощью настроек диафрагмы. Большее число, например от f8 до f22, означает большую глубину резкости (обычно идеальную для пейзажей), как на первом изображении ниже. Небольшое число, такое как f4 или f5,6, означает небольшую глубину резкости — отлично подходит для незагроможденного фона, как на втором изображении ниже.

Поначалу сложно понять глубину резкости, так что потренируйтесь. Это зависит не только от настроек диафрагмы, но и от фокусного расстояния объектива, поэтому широкоугольный объектив (например, 17–35 мм) автоматически имеет большую глубину резкости, чем длиннофокусный объектив (например, 50–200 мм).

Большое число (f8+) = Большая глубина резкости
Много в фокусе, но это отвлекающий беспорядок

Маленькое число (f/3.5) = Малая глубина резкости
Выделяет предмет, фон не в фокусе. Это то, что вы бы увидели, если бы
вы смотрели в видоискатель через объектив f3.5, но если бы у вас была диафрагма
установив f/8, вы получите изображение слева! Проверяйте свой экран после съемки до
к этому привыкаешь

Если вы изучаете фотографию, используйте небольшую диафрагму (большое число, например, f/16), если вы хотите, чтобы большинство объектов было в фокусе. Это работает только при ярком свете, если вы держите камеру в руках или в любое время со штативом.

ВАЖНО: Следует помнить о глубине резкости: когда вы смотрите через объектив, вы видите все с наименьшим числом f, которое имеет объектив (может быть числом между f/2 и f/5,6). Так работают камеры — они закрывают объектив до выбранной вами диафрагмы только в течение доли секунды после того, как вы нажали кнопку спуска затвора. Этот урок важен только для объективов средней длины (диапазон от 50 мм до 500 мм), так как они имеют гораздо меньшую глубину резкости. Итак, представьте, что вы смотрите на траву через видоискатель с длиннофокусным объективом. Если вы сфокусируетесь на траве, фон будет выглядеть красиво размытым, как на втором изображении, потому что ваш длиннофокусный объектив покажет вам его с наименьшим числом f (может быть f/4 или f/5.6). НО….. будьте осторожны — если ваша диафрагма установлена в диапазоне между f / 8 — f / 22, вы будете счастливы видеть изображение травы справа, сделайте снимок, уйдите, а затем, когда вы вернетесь домой вы заметите, что на самом деле у вас получилось первое изображение! Если вам нужна вторая картинка, вам придется изменить диафрагму на f3. 5. Вот почему я всегда подчеркиваю это, обучая новичков пейзажной фотографии — Проверяйте экран после каждого выстрела ! Итак, подведем итог: ваша камера не ведет себя как «что видишь, то и получаешь», когда на ней длиннофокусный объектив. Внимательно проверьте экран и при необходимости повторите снимок

Изображение в свете рассвета здесь было снято широкоугольным объективом, и, поскольку все было достаточно далеко от меня, все было бы довольно резким даже с небольшим числом f, например f4 или f5.6. Но если бы в нижнем левом углу была корова (которая была бы намного ближе ко мне, чем деревья на холме), я мог бы использовать большее число, например, f16 или f22, чтобы убедиться, что и корова, и деревья находятся в поле зрения. зона резкого фокуса

Глубина резкости — сложный вопрос, поэтому, если вы приезжаете в Корнуолл в отпуск, почему бы не приехать на индивидуальную сессию? улучшить свои навыки быстро ? Даже трехчасовой сеанс может быть очень полезным. Все, кого я учу, говорят одно и то же — вы можете увидеть это в письменном виде, но увидеть его в демонстрации намного легче для понимания! Фотография Tuition

Diffraction поднимает свою уродливую голову — имейте в виду, что большинство объективов обеспечивают наибольшую резкость при использовании на среднем расстоянии. диафрагмы (так называемая «зона наилучшего восприятия» — обычно f/8). Итак, если качество имеет первостепенное значение, используйте эти настройки и объедините два или более снимка, как я сделал в примере здесь. Я думаю, что сделать снимок — это самое важное, поэтому не позволяйте этому факту мешать хорошей композиции.

ДЛЯ БОЛЕЕ ПРОДВИНУТЫХ ФОТОГРАФОВ С PHOTOSHOP

По мере того, как вы становитесь более продвинутыми, вы все больше и больше хотите использовать золотую середину, как это делаю я, поэтому я часто комбинирую две или три экспозиции, один фокусировался на переднем, среднем и заднем планах, затем объединить экспозиции позже в обработке. Это называется наложением фокуса, его легко выполнить со штативом и обработать в Photoshop или Photoshop Elements. Вы просто добавляете изображения в виде слоев, стирая самые мягкие части каждого изображения и сохраняя самые четкие. Я открыл для себя фокус-стекинг еще до того, как это стало известно, еще в 2004 году.0007

У этого изображения очень большая глубина резкости; и цветы, и камни на заднем плане резкие — можно было бы использовать f22, но я продаю очень большие отпечатки, поэтому качество имеет первостепенное значение. Поэтому я объединил два снимка, сделанных на f11.

Камера Canon EOS 1DS MkII, объектив 17–40 мм f4L, f/11, ISO100

Подробнее об объективах см.: — digitalab.co.uk/blog/2014/09/04/lens-love/

См. также: —

Цветок Советы по фотографии

ЕСЛИ ВЫ КОГДА-ЛИБО БУДЕТЕ В КОРНУОЛЛЕ, ПОЧЕМУ НЕ ЗАХОДИТЕ НА ЛИЧНУЮ ЦЕХ?

Отзывы

«Мои комплименты действительно превосходному веб-сайту… это фантастика видеть, как профессионал проводит время на своем веб-сайте, чтобы давать советы и подсказки таким людям, как я». Ваши фотографии также вдохновляют меня на то, чтобы стать лучше». Член парламента, Плимут, Великобритания

| ФОТОГРАФИИ | ДОМ Диафрагма диафрагмы

Инфографика — Шпаргалка по диафрагме в фотографии • PhotoTraces

Если вы хотите понять диафрагму в фотографии, то вы попали по адресу. Диаграмма диафрагмы инфографика графически иллюстрирует различные характеристики диафрагмы и ее связь с объективом, диафрагмой, глубиной резкости и светом

В этой статье я расскажу о тонкостях диафрагмы в фотографии, чтобы к тому времени, когда вы закончите, вы знали:

Диаграмма диафрагмы Инфографика как шпаргалка для фотографов
Что такое диафрагма
Почему f/1,8 больше, чем 1/22
Связь между диафрагмой и глубиной резкости

Начинающих фотографов часто сбивает с толку термин «диафрагма». Они знают, что это каким-то образом связано с концепцией диафрагмы и как-то связано с глубиной резкости, но не уверены, что именно это означает.

Вы чувствуете то же самое? Не волнуйтесь, потому что вы, конечно, не одиноки. Диафрагма действительно является одним из самых сложных понятий для каждого, кто делает свои первые шаги в фотографии. Это также очень важный элемент, без которого вы не можете обойтись.

Моя цель в этой статье — объяснить простыми словами все, что вам нужно знать о диафрагмах. Надеюсь в конце на все ваши вопросы будут даны ответы.

Начнем.

Диаграмма F-Stop Infographic

Поскольку фотографы являются визуальными существами, я составил Диаграмму F-Stop Chart , которая графически иллюстрирует различные аспекты диафрагмы и ее связь с объективом, F-stop, глубиной резкости и светом .

Диафрагма

Размер апертуры на диаграмме диафрагменного числа не точно отражает фактический размер апертуры. Он здесь, чтобы помочь вам визуализировать взаимосвязь между различными апертурами. Например, фактическая площадь диафрагмы объектива 50 мм при f/22 составляет всего 4 квадратных миллиметра. Было бы невозможно проиллюстрировать такое крошечное отверстие.

Связанный : 10 лучших советов по фотосъемке на открытом воздухе

Полная остановка – 1/2 ступени – 1/3 ступени

Современные цифровые камеры позволяют изменять диафрагму с различным шагом, от полной ступени до одной трети остановка. Например, изменив число f с f/8 на f/9, мы уменьшим количество света, проходящего через объектив, только на одну треть. Диаграмма F-Stop отображает взаимосвязь между шагом в одну ступень, половину ступени и третью ступень.

Глубина резкости (DOF)

Визуальное представление взаимосвязи между глубиной резкости (ГРИП) и диафрагмой. Чем больше диафрагма, тем меньше глубина резкости. И по мере того, как отверстие диафрагмы становится меньше, глубина резкости становится шире.

Свет

Увеличьте отверстие, чтобы больше света проходило через объектив, делая наши фотографии ярче. Меньшее отверстие приводит к менее светлым и более темным фотографиям.

Зона наилучшего восприятия

Зона наилучшего восприятия объектива — это значение диафрагмы (число диафрагмы), которое считается оптимальным для получения четких фотографий с наименьшим количеством искажений и окантовки и максимальной резкостью. Он варьируется от одной модели объектива к другой.

См. также : Следует ли сохранять или удалять данные EXIF из ваших фотографий

Все объективы разные, но в целом диапазон диафрагмы f/5,6 – f/11 дает самые четкие и чистые изображения.

Лучшее место для моего любимого объектива Sony 16-70 f4 — f/8.

Если вы хотите определить наилучшую точку своего объектива, просто введите в Google запрос «Модель объектива + зона наилучшего восприятия», и вы легко найдете «наилучшую зону» своего объектива.

Диафрагма и диафрагма

Как я уже говорил выше, диафрагма и диафрагма взаимосвязаны. На самом деле, вы не можете объяснить первое без второго.

Вы уже знаете, что диафрагма — это отверстие в объективе, через которое свет попадает в камеру. Вы также знаете, что чем больше отверстие, тем больше света попадает в камеру. Аналогично, чем он меньше, тем меньше света пропускает.

Под диафрагмой мы просто подразумеваем число, соответствующее определенной апертуре. Выглядит это так: f/1.8, но вы также можете видеть, что это выглядит так: f1.8.

f/1.8 — это пример большой (или открытой) диафрагмы, которая пропускает много света. Примером маленькой (или закрытой) диафрагмы может быть f/22.

И здесь все становится немного запутанным…

Почему f1/8 означает большую апертуру, чем f/22?

Обычно этот пункт ставит в тупик каждого начинающего фотографа. Если мне нужна большая апертура, почему я выбираю меньшее число?

Ну, дело в том, что вы не выбираете меньшее число. F-ступени не являются полными числами. Они дроби. Думайте о f/8 как о одной восьмой, а о f/22 — как о одной двадцать второй.

Связанный : 20 советов для потрясающей фотографии заката

Как и в математике, ¹ / ₈ больше, чем ¹ / ₂₂ . Если вы получите ¹ / ₈ торта, вам повезет больше, чем если вы получите 1/22 его, верно? Логика та же, что и с диафрагмой. f/8 означает большую апертуру, чем f/22.

Подводя итог, если вы хотите большую апертуру, вам нужно выбрать диафрагму из диапазона f/1.4 – f/5.6. А если хотите маленький, берите от f/8 и выше.

f/8, 1/40 с, ISO 100, 18 мм

Хорошо, но почему 1,4, 8 или 22? Что обозначают эти цифры?

Как вы, наверное, догадались, это не просто случайные числа.

Начнем с того, что «f» в «f/8» означает «фокусное расстояние». Если вы замените это значение f в дроби значением фокусного расстояния используемого вами объектива, вы получите диаметр вашей апертуры.

Допустим, вы сейчас используете объектив 80 мм. Если f-stop, который вы хотите выбрать, равен f/8, вы получите дробь 80/8. 80, разделенное на 8, равно 10. Таким образом, отверстие в вашем объективе имеет диаметр ровно 10 миллиметров.

Если бы у нас был объектив 50 мм и диафрагма f/1,0, наша апертура была бы 50 миллиметров в поперечнике. Другими словами, его диаметр по длине был бы равен фокусному расстоянию линзы.

Связанный : Лучшая камера для фотографирования звезд

Здесь, однако, важно различать диаметр апертуры (измеряется в миллиметрах) и ее площадь (измеряется в квадратных миллиметрах). Если мы выберем f/1,4 на том же 50-мм объективе, диаметр апертуры уменьшится в 1,4 раза, но ее площадь уменьшится в 2 раза.

Это может показаться сложным, но вам не нужно об этом думать. Однако вам следует знать, что , изменяя апертуру на один стоп, мы либо уменьшаем, либо увеличиваем количество света в два раза .

Итак, если мы переместим объектив с f/8 на f/11 (при условии, что все остальные настройки останутся прежними), мы пропустим в два раза меньше света. Если мы изменим диафрагму с f/5,6 на f/4, мы удвоим количество света, попадающего на матрицу.

Отверстие очень маленькое,
примерно в десять раз меньше фокусного расстояния 50 мм.
Делает диафрагму около f/10-f/11.

Типичный диапазон диафрагменных ступеней, поддерживаемых камерой, составляет от f/1,8 до f/22, включая следующие диафрагменные числа:

f/1,8, f/2,0, f/2,8, f/4, f/ 5,6, f/8. f/11, f/16, f/22

Конечно, есть и другие диафрагмы. Некоторые камеры поддерживают диафрагму от f/1,4 до f/32.

f/8, 1/320 с, ISO 100, 44 мм

Нужен ли мне объектив с большей максимальной диафрагмой?

Вы наверняка заметили, что в названии каждого объектива указана максимальная диафрагма, которую он поддерживает. Таким образом, мой Fujinon 35mm f/1.4 позволяет мне использовать диафрагму выше f/1.4.

Fujifilm XT2 с Fujinon 35 f/1.4

Такие объективы часто называют светосильными, потому что они позволяют направлять в камеру больше света, не прибегая к более длительным выдержкам. Это полезно, когда, например, вы хотите снять изображение без штатива. Большая диафрагма пропускает достаточно света через объектив, поэтому вам не нужно использовать более длинную выдержку и рисковать получить размытое изображение из-за движения рук.

Связанный : Не забывайте держать горизонт прямо на ваших фотографиях

Однако светосильные объективы, как правило, являются одними из самых дорогих, поэтому важно подумать, стоит ли вкладывать в них деньги.

f/9, 1/250 с, ISO 100, 53 мм

Диафрагменные ступени и глубина резкости

Во введении я упомянул « глубина резкости » и ее связь с диафрагмой/диафрагменными ступенями. Я подробно освещал эту тему здесь.

Короче говоря, диафрагма напрямую влияет на то, насколько резкой будет ваша фотография. Большая диафрагма в диапазоне f/1,4–f/5,6 создает малую глубину резкости, при этом только ваш объект (или его части) выглядит резким. Малая диафрагма (f/8-f/22) обеспечивает большую глубину резкости, при которой все, от переднего до заднего плана, может быть резким.

Вы все еще находите f-ступени непонятными?

Теперь должно быть немного яснее, не так ли? Я понимаю, что просто чтение об этом может не помочь вам. Так что берите камеру и исследуйте диапазон диафрагм, который она поддерживает. Не меняйте никаких настроек, кроме диафрагмы, а затем анализируйте результаты. Затем вернитесь к статье, и она уже должна иметь смысл.

Если у вас остались вопросы, не стесняйтесь задавать их в комментариях ниже.

Статьи, относящиеся к «Инфографика F-Stop Chart — Шпаргалка по диафрагме в фотографии»

Что такое диафрагма в фотографии? Определение и как им пользоваться.

Что такое диафрагма в фотографии и как она работает?

Диафрагма относится к регулируемому отверстию в диафрагме объектива камеры. Размер отверстия в объективе камеры помогает контролировать экспозицию или количество света, проходящего через объектив на датчик изображения.

Помимо управления тем, насколько светлым или темным является изображение (экспозицией), диафрагма также позволяет контролировать, какая часть изображения находится в фокусе, а какая часть фона размыта. В терминах фотографии это называется глубиной резкости.

Что означает f/stop?

Диафрагма выражается в числах F или f/stops. ‘f’ обозначает отношение фокусного расстояния к (фокусная диафрагма) объектива. Примеры ступеней диафрагмы: f/1,4, f/1,8, f/2,8, f/3,5, f/5,6, f/8, f/11, f/16, f/22.

Более высокое число диафрагмы (f/22) означает, что в камеру попадает меньше света из-за меньшего отверстия объектива (диафрагмы), а меньшее число диафрагмы (f/2,8) означает, что в камеру попадает больше света из-за больших диафрагм. Более высокая диафрагма лучше подходит для сценария с ярким освещением, а более низкая диафрагма лучше для сценариев с низким освещением. Чтобы узнать и увидеть разницу в диафрагмах, я бы посоветовал поэкспериментировать с разными значениями диафрагмы.

Отношение апертуры и глубины резкости

Очень простое объяснение глубины резкости заключается в том, насколько размытым или резким является фон объекта, на котором вы фокусируетесь. Как диафрагма влияет на глубину резкости :

Чем меньше число диафрагмы или f/stop, тем больше отверстие объектива, тем размытее фон из-за меньшей глубины резкости.
Чем выше значение диафрагмы f/stop, тем меньше отверстие объектива, тем четче фон из-за большей глубины резкости.

Диафрагма и треугольник экспозиции

Диафрагма является одним из трех столпов так называемого треугольника экспозиции ; три параметра, которые дают вам контроль над экспозицией , количеством света, попадающим на датчик камеры для записи изображения. Два других столпа — это скорость затвора и ISO. Когда вы увеличиваете экспозицию для одного из этих трех элементов, вам необходимо уменьшить ее для одного или обоих других столпов, чтобы сохранить ту же экспозицию. Если вы поймете взаимосвязь между этими элементами, вы получите больше контроля над изображениями, которые хотите захватить.

Влияние диафрагмы на скорость затвора

Диафрагма в значительной степени зависит от скорости затвора. Использование широкой диафрагмы (малое число f или f/stop) в сочетании с быстрым затвором может обеспечить такую же экспозицию (количество света, попадающее на датчик камеры), чем использование узкой диафрагмы (высокое f/stop) с длинной выдержкой. . Хотя экспозиция будет одинаковой, внешний вид вашего изображения может быть совершенно другим.

По сути, выдержка помогает диафрагме регулировать экспозицию , но когда вы фотографируете движущиеся объекты, вам нужно убедиться, что вы используете более высокую скорость затвора, чтобы предотвратить размытие изображения.

a широкая диафрагма (низкая диафрагма) означает, что в объектив попадает больше света. Из-за этого затвор не должен оставаться открытым так долго, чтобы сделать правильно экспонированное изображение, что приводит к более быстрой скорости затвора.
a l низкая диафрагма (высокая диафрагма) означает, что в объектив попадает меньше света. Из-за этого затвор должен оставаться открытым немного дольше. Это приводит к более медленной скорости затвора.

Как правильно выбрать апертуру?

Лучше использовать большую или маленькую диафрагму? Прочитав предыдущую информацию об диафрагме и связи с треугольником экспозиции и глубиной резкости, я надеюсь, вы поймете, что не существует правил для лучшей или правильной диафрагмы. Это зависит от того, что вы хотите сфотографировать и как вы хотите, чтобы ваше изображение выглядело. Тем не менее, существуют некоторые рекомендации по диафрагме для различных типов фотографии , таких как пейзажная фотография и портретная фотография.

Какая диафрагма лучше всего подходит для пейзажной фотографии?

Когда я фотографирую пейзажи, я хочу создать максимальную глубину резкости и увидеть как можно больше деталей во всем диапазоне моего изображения от переднего плана до фона. Этого можно добиться, выбрав более высокое число f (малая диафрагма), например f/8, f/11, f/16 или f/22. Чтобы ответить на вопрос: не существует одной лучшей диафрагмы для пейзажной фотографии , но для создания большего количества деталей на вашем изображении рекомендуется использовать более высокие диафрагмы.

Какая диафрагма лучше всего подходит для портретной фотографии?

При фотографировании портретов людей я люблю, когда фон более размытый, а это значит, что нужно создавать очень маленькую глубину резкости. Этого можно добиться, используя широкую диафрагму в портретной фотографии , например, f/1,4 или f/2,8.

Какая диафрагма лучше всего подходит для фотографирования группы людей?

В пейзажной фотографии вы выбираете максимальную глубину резкости, а для портретов вы хотите создать минимальную глубину резкости. При фотографировании, например, группы людей нужен более средний уровень глубины резкости. Этого можно добиться, выбрав среднее значение диафрагмы, например, f/5,6 или f/6,3.

Какая диафрагма лучше всего подходит для путешествий?

Туристическая фотография представляет собой сочетание различных видов фотографии, таких как пейзажная фотография, фотография природы, портретная фотография, уличная фотография и фотография архитектуры. Не существует одной лучшей диафрагмы для тревел-фотографии . Это зависит от того, что вы хотите сфотографировать: красивый пейзаж, заходящее солнце, ночное небо, племя масаи, крупный план слона или портрет монаха.

Что такое режим приоритета диафрагмы и когда его следует использовать?

Режим приоритета диафрагмы — это полуавтоматический режим съемки на камере, часто помечаемый на вашей камере как A или AV. Это позволяет вам полностью контролировать диафрагму (f/stop), в то время как камера автоматически регулирует скорость затвора, чтобы получить правильную экспозицию.

Преимущество использования приоритета диафрагмы заключается в управлении глубиной резкости (ГРИП) вашего изображения, что может быть очень полезно, например, при съемке пейзажей или портретов. Более продвинутые фотографы, вероятно, будут вручную устанавливать выдержку и ISO, чтобы сбалансировать экспозицию, но если вы новичок, режим приоритета диафрагмы — это идеальная настройка камеры, позволяющая контролировать диафрагму и позволять камере делать все остальное (полуавтоматически).

Число диафрагмы: Диафрагма и диафрагменное число | PhotoGrani
