Что такое дисторсия | Иди и снимай

Содержание страницы

Дисторсия — это аберрация оптических систем, при которой коэффициент линейного увеличения изменяется по мере удаления отображаемых предметов от оптической оси. (от лат. distorsio, distortio — искривление).При этом нарушается геометрическое подобие между объектом и его изображением. Дисторсия неприемлема в оптике, предназначенной для фотограмметрической аэрофотосъёмки и изготовления фотошаблонов. Объектив с исправленной дисторсией называется ортоскопическим, поскольку удовлетворяет требованиям ортоскопичности.

Дисторсия исправляется на этапе разработки оптической системы подбором линз и других элементов и/или путём обработки изображения на компьютере (например, в цифровой фотографии и кинематографе).

Разновидности дисторсии

В результате дисторсии прямые линии снимаемых объектов, не пересекающие оптическую ось, отображаются в виде изогнутых дуг. Углы изображения квадрата, центр которого совпадает с оптической осью, могут выступать наружу или наоборот, «втягиваться» внутрь, из-за чего квадрат становится похожим на подушку или на бочку. «Подушкообразная» дисторсия считается положительной, поскольку увеличивает расстояние от оптического центра по мере удаления от него. «Бочкообразная» дисторсия считается отрицательной, так как сжимает расстояние от оптического центра.

Дисторсия может быть как линейной, так и относительной.

Дисторсия фотографических объективов

В наименьшей степени дисторсия проявляется у симметричных объективов за счёт расположения диафрагмы между линзами. Под симметрией объектива подразумевается симметрия формы и расположения линз относительно плоскости апертурной диафрагмы, перпендикулярной оптической оси.

У анастигматов (объективов с исправленным астигматизмом), не обладающих симметрией, исправление дисторсии также возможно благодаря тому, что паразитное отклонение лучей почти не приводит к снижению разрешающей способности и намного менее заметно, чем сопоставимое отклонение лучей при других аберрациях.

В некоторых случаях к исправлению дисторсии предъявляются повышенные требования. Так, в объективах для аэрофотосъёмки относительная дисторсия не должна превышать ≈0,01 %.

Иногда, величина дисторсии не имеет значения. Объективы типа «рыбий глаз» с неисправленной дисторсией называются дисторзирующими и применяются, например, для метеорологических наблюдений. В этом случае привносимыми дисторсией искажениями пренебрегают, поскольку объектив имеет очень большое поле зрения в виде полусферы, охватывающей весь небосвод. Более того, при широких угловых полях из-за косой проекции по краю поля искажения неизбежны даже у ортоскопических сверхширокоугольных объективов с практически полностью исправленной дисторсией.

Практическое использование дисторсии

Дисторсия объективов типа «рыбий глаз»

используется в планетариях и в сферорамных кинематографических системах, например IMAX DOME/OMNIMAX. При проекции изображения на полусферический экран дисторсия этого типа в значительной мере компенсируется.

Снятое «рыбьим глазом» по системе IMAX DOME изображение проецируется такой же оптикой на купол, расположенный с небольшим наклоном над зрительным залом. В результате на экране получается неискажённое изображение с большим углом обзора.

В художественной фотографии дисторсия рыбьего глаза используется, как выразительное средство, подчёркивающее масштабность снимаемой сцены или создающее необычную искривлённую форму протяжённых объектов. В некоторых случаях таким образом подчёркивается происхождение изображения, созданного современной оптикой.

Перспективная дисторсия технически не является искажением, поскольку она — естественное проявление передачи объективом трехмерного пространства. Наш мозг в свою очередь «знает», как правильно выглядят объекты в реальности, и следовательно, воспринимает сходящиеся линии на фото (в тех случаях, когда они должны быть параллельны), как не соответствующие действительности. Для корректного отображения перспективы используются специальные tilt/shift объективы, в которых свойства наклона /сдвига линз позволяют исключить появление перспективной дисторсии.

Дисторсирующие объективы

Явно заметная дисторсия будет заметна на широкоугольных объективах. Список объективов с примерами фото:

Canon EF 15mm f/2.8
Canon EF-S 10-18mm f4.5-5.6 IS STM
Canon EF 16-35 f/2.8 II L USM
Canon EF 20-35 mm f/3.5-4.5 USM
Canon EF 24-105mm f/3.5-5.6 IS STM
Canon EF 28-105 mm f/3.5-4.5 USM II
Canon EF 35mm f1.4L USM
Nikon 28mm f/2.8 AI-S
Nikon Nikkor 35 mm f/ 2.8 Ai
Nikon Nikkor DX 35mm f1.8
Sigma AF 24mm f/1.4 DG HSM
Sigma 30mm f/1.4 EX DC HSM
Sony E 16 2.8
Sony FE 35 1.8
Sony E 16-50mm f/3.5-5.6 OSS PZ
Sony E Carl Zeiss Vario-Tessar T* 16-70mm f/4 ZA OSS (SEL-1670Z)
Sony E 3.5-5.6/18-55 (SEL1855)
Sony FE 28-70 3.5-5.6

Коррекция дисторсии при постобработке

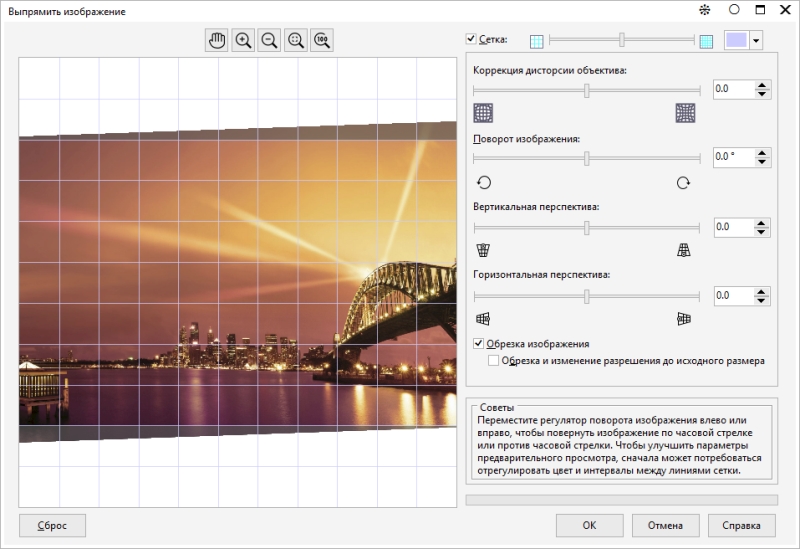

Большинство программ для обработки позволяет корректировать дисторсию после загрузки файла изображения с камеры в программу. На большинстве современных камер дисторсия правится камерой, на лету.

/2020/12/chto-takoe-ortoskopicheskij/

Азбука фотографа

Курсы для фотографа:

Онлайн-курс фотографии для самостоятельного прохождения, Easy уровень
Онлайн-курс фотографии для самостоятельного прохождения, Nightmare уровень

Что такое дисторсия в фотографии. Дисторсия. Как откорректировать дисторсию

Дисторсия (от distorsio лат. — искривление) — это оптическое искажение пространства. Наиболее характерно дисторсия проявляется при использовании широкоугольных объективов. Бывает дисторсия трех видов: бочкообразная (выпуклая), подушкообразная (вогнутая) и перспективная .

Подушкообразная дисторсия характерна для широкого угла. На телеобъективах она отсутствует, но зато может проявляться подушкообразная дисторсия (обычно от фокусного расстояния 200 мм и выше). Портретные и штатные объективы (например, 85 мм и 50 мм) наименее подвержены эффекту дисторсии, там она практически не заметна. Так что корректировать дисторсию чаще всего надо при съемке на широкоугольные объективы.

Когда дисторсия наиболее заметна?

Когда в кадре присутствуют прямые линии по всей его площади. К примеру, при съемке архитектуры широкоугольным или сверх-широкоугольным объективом вам непременно нужно будет заняться коррекцией дисторсии подушкообразной. А если точка съемки была низкой — то привет, дисторсия перспективная!*

Однако, есть в этом и позитивные моменты. Как я уже говорил ранее, кадры, сделанные сверх-широкоугольными объективами (т.н. «рыбий глаз») имеют ярко выраженные оптические дисторсии. Но в данном случае это не минус, а плюс объектива, его сильная сторона и этим он так ценится в фото-сообществе. Уверяю вас, никакой штатник, портретник и тем более телевик не смогут дать такого яркого вау-эффекта, когда охватывается пространство на все 180 градусов! И это, кстати, еще не предел для фишая! Существуют экземпляры, позволяющие за одно срабатывание затвора сделать фото на 270 градусов! Хотя, конечно, у каждого объектива есть свое предназначение и свои сильные стороны, определенный шарм у фишаев все же имеется:)

Коррекция дисторсии

К счастью, в случае необходимости, каждое из перечисленных выше искажений можно исправить. В пейзажной фотографии, кстати, дисторсии менее заметны, чем, например, фото архитектуры, изобилующее вертикальными линиями.

В качестве примера берем фото с бочкообразной дисторсией, на котором есть оба вида линий (горизонтальные и вертикальные), это наилучшим образом продемонстрирует эффективность инструментария Lens Correction. Если вы прочитали профиль на иллюстрации справа, то уже знаете, что фотография снята «сладкой парочкой» — полнокадровым фотоаппаратом и фишай-объективом.

Для начала исправим дисторсию — применим профиль и более точно откорректируем результат слайдером. Как видите, мы помахали ручкой бочкообразной дисторсии. Осталось выровнять горизонтальные и вертикальные линии.

Также здесь можно исправлять перспективные искажения. Для этого воспользуемся слайдерами, отвечающими за соответствующую коррекцию. А выстроить правильную геометрию кадра поможет специальная сетка (появляется по нажатию клавиши V). На иллюстрации вы видите, что вертикальная дисторсия уже исправлена.

Итак, все линии выстроены практически идеально (на иллюстрации используемые слайдеры отмечены). Из-за того, что мы исправляли бочкообразную дисторсию, у нас в нижней части кадра по центру произошла незначительная потеря информации. Поэтому финальный штрих — кадрирование (шестой инструмент в верхнем левом углу иллюстрации). Чтобы автоматически скадрировать, оставив все полезное пространство и исключить «съеденное» — ставим галочку напртив функции Constrain to Image (см. иллюстрацию).

Недостатки коррекции дисторсии

В результате коррекции искажений может потребоваться обрезание (кадрирование) изогнутых краев исправленного кадра, это может повлиять на композицию. Коррекция также перераспределяет разрешение изображения: при подушкообразной дисторсии после коррекции может подняться резкость по краям кадра по отношению к центру. При исправлении бочкообразной дисторсии — наоборот, резкость по краям кадра может упасть.

*Перспективная дисторсия технически не является искажением, поскольку она — естественное проявление передачи объективом трехмерного пространства. Наш мозг в свою очередь «знает», как правильно выглядят объекты в реальности, и следовательно, воспринимает сходящиеся линии на фото (в тех случаях, когда они должны быть параллельны), как не соответствующие действительности. Для корректного отображения перспективы используются специальные tilt/shift объективы, в которых свойства наклона /сдвига линз позволяют исключить появление перспективной дисторсии.

Вот мы и рассмотрели основные недостатки фотографической оптики и научились, как избежать их появления. А также овладели методами их нейтрализации при появлении на снимках.

Надеюсь, теперь ваши фотографии станут еще лучше. По крайней мере, в техническом плане стать таковыми они просто обязаны!

Юрий Кривенко , специально для funPhoto.ua

Аберрациями в фотографии называют искажения снимков, сформированные системой оптики. В зависимости от природы происхождения аберрации бывают хроматическими и геометрическими. Причиной возникновения хроматических (то есть цветовых) аберраций является неидеальность оптики фотоаппаратов. Фактически этот вид искажения можно назвать свойством объектива, потому что в той или иной мере оно присуще любому из них. Чем ниже качество используемой оптики, тем больше цветовых искажений наблюдается на снимках. Часто на фотографиях, сделанных дешевыми «мыльницами», наблюдается яркая разноцветная кайма, обрамляющая контрастные объекты. Это и есть хроматическая аберрация.

Для минимизации этого вида искажений были созданы специальные ахроматические линзы , состоящие из двух различных сортов стекла. Один из них – крон , обладает низким коэффициентом преломления, второй – флинт , наоборот, высоким. Правильное сочетание этих двух материалов позволяет свести видимую хроматическую аберрацию практически к нулю. Само же оптическое явление, при котором лучи света с разными длинами волн преломляются под разными углами, называется дисперсией стекла .

Не меньшей головной болью начинающих фотографов, чем цветовые, являются аберрации геометрические.

Искажение, при котором точки объекта, расположенные за пределами оптической оси, на снимке отображаются в виде затемнений или линий, называется астигматизмом.

Объекты на фотографии при астигматизме выглядят искривленными, изогнутыми и немного размытыми. Таким образом, астигматизм наряду с хроматическими аберрациями оказывает влияние на резкость изображения (пусть и в меньшей степени).

Если контуры объектов на фотографии имеют неестественно вогнутую или выпуклую форму, и это не является художественным замыслом, такой вид геометрической аберрации называется дисторсией . В первом случае (когда линии вогнуты внутрь) речь идет о бочкообразном искажении, во втором – о подушкообразном.

Дисторсии возникают в результате изменения линейного увеличения, обеспеченного оптикой, по полю изображения. Иными словами, световые лучи, проходя через центр линзы, сливаются в точке, расположенной дальше от линзы, чем лучи, которые проходят через ее края. Появлению бочкообразной дисторсии, как правило, способствует применение минимального значения зума, подушкообразной – соответственно, максимального. Наиболее явно искажение проявляется при использовании широкоугольных объективов.

Для снижения дисторсий применяется асферическая оптика. Благодаря включению в конструкцию объектива линзы с эллиптической или параболической поверхностью геометрическое подобие между объектом фотографии и его изображением восстанавливается. Разумеется, стоимость производства таких линз значительно превосходит цену изготовления сферической оптики.

Незначительные проявления дисторсии легко корректируются средствами графического редактора.

Вид геометрической аберрации, препятствующий формированию объективом плоского изображения, называется кривизной поля изображения . При таком искажении в фокусе может находиться или центр изображения, или его края.

Корректировка кривизны поля изображения осуществляется внесением изменений в сборку объектива. При этом обязательным условием является соблюдение правила Пецвала, определяющего качество элементов объектива. Если обратная величина произведения фокусного расстояния и показателя преломления одного элемента в сумме с общим числом элементов дает ноль, значит, этот элемент хорош. Результат этих расчетов именуется суммой Пецвала.

Интересно, что техникой исправления кривизны поля фотографы не владели вплоть до середины XIX века. Но это ничуть не мешало им заниматься художественным фото. Размытые углы и нечеткие края прикрывались замысловатыми виньетками, а портреты (с целью минимизации искажений) обрамлялись в овальные рамы.

Сложная аберрация, влияющая исключительно на световые лучи, проходящие через объектив под углом, называется коматической (или просто комой). На снимках кома проявляется в размытости отдельных точек изображения в форме кометы. «Хвост» кометы при этом может быть направлен к краю снимка (позитивная кома) или к его центру (негативная кома). Это искажение тем заметнее, чем ближе точка к краю снимка. Те же лучи света, которые проходят четко через центр объектива, коматической аберрации не подвержены.

Большинство геометрических аберраций можно снизить при помощи регулировки диафрагмы. Уменьшая ее диаметр, фотограф уменьшает одновременно и количество лучей, попадающих на края объектива. Но пользоваться этой возможностью нужно аккуратно. Потому что чрезмерное дифрагмирование приводит к росту величины дифракции.

– это оптический эффект, ограничивающий детальность снимка вне зависимости от установленного разрешения изображения. Причиной его возникновения является рассеивание светового потока при прохождении через диафрагму. Многие новички, стремясь увеличить глубину резкости, прикрывают диафрагменное отверстие до такой степени, что достигнутая резкость перекрывается сглаживающим действием дифракции. Этот эффект принято называть дифракционным пределом. Знание его величины позволяет избежать проблем с детализацией изображения. Для расчета дифракционного предела используется специальный калькулятор, доступный для бесплатного скачивания на большинстве специализированных сайтов.

При выборе фотоаппарата следует помнить, что объективов без аберраций не существует. Во всяком случае, пока. Даже самая дорогая оптика демонстрирует некоторые искажения изображений. Корректировка одного вида нарушений ведет к усилению другого – и этот процесс не имеет конца. Но для того, чтобы стать хорошим фотографом, совершенно необязательно дожидаться изобретение идеальной линзы. Достаточно изучить особенности конкретного объектива – и нивелировать его недостатки собственным мастерством.

Я думаю, многие читатели не раз замечали, что изображение на фотографии отличается от того, что мы видим своими глазами. Отчасти это связано с особенностями передачи перспективы при разном фокусном расстоянии. Об этом подробнее можно почитать в статье про . Помимо этого, на изображении могут появляться дефекты в виде цветовых ореолов на контрастных участках, затемнения кадра по краям и изменения геометрии объектов. Эти недостатки можно смело отнести к оптическим искажениям объективов, вот о них и поговорим в сегодняшней статье.

Дисторсия

Дисторсия — это геометрическое искажение прямых линий, когда они выглядят искривленными. Не стоит путать дисторсию и искажение перспективы, в последнем случае прямые параллельные линии становятся сходящимися, но не искривляются. Существует два типа дисторсии по виду воздействия на картинку: подушкообразная — когда линии вогнутые и бочкообразная — когда они выпуклые.

Подушкообразная дисторсия, нормальное изображение и бочкообразная дисторсия

Конечно на практике изображение редко принимает такие уродливые формы, как на схеме. Более реальным примером эффекта может служить фотография в начале статьи с небольшой бочкообразной дисторсией.

В первую очередь дисторсия видна на зум-объективах, причем чем больше кратность зума, тем сильнее она заметна. Обычно в широкоугольном положении можно наблюдать «бочку», а в теле — «подушку». Между крайними положениями объектива недостатки оптики становятся не такими заметными. Кроме этого уровень искажений может изменятся и от дистанции до объекта, в некоторых случаях близкий объект может быть им подвержен, а отдаленный получится на фотографии нормально.

Хроматически аберрации

Второй вид оптических искажений, которые мы рассмотрим — это хроматические аберрации, довольно часто можно встретить сокращенное «ХА». Хроматические аберрации вызваны разложением белого света на цветовые составляющие, из-за чего объект на снимке имеет немного разные размеры в разных цветах и как следствие по его краю появляются цветные контуры. Часто невидимые в центре кадра, они становятся заметны у объектов расположенных ближе к краям изображения. ХА не зависят ни от значения фокусного расстояния, ни от диафрагмы, но чаще и сильнее проявляются опять же в зум-объективах. Это обусловлено необходимостью внесения в оптическую схему дополнительных элементов для устранения эффекта, что для объективов с переменным фокусным расстоянием заметно сложнее, чем для фиксов.

На снимке слева ХА особенно заметны на волосах (фиолетовый контур) и на решетке окон (бирюзовый).

Нельзя сказать, что хроматические аберрации сильно портят снимок, но на конрастных объектах, особенно в контровой подсветке они становятся весьма заметны и довольно сильно бросаются в глаза.

Виньетирование

Последний пункт — виньетирование, иными словами затемнение областей по краям кадра. Обычно его можно заметить на широкоугольных объективах при максимально открытой диафрагме. Этот эффект встречается довольно редко.

Не стоит путать виньетирование вызванное недостатками оптики и появившееся из-за дополнительных аксессуаров. На картинке выше края получились черными из-за нескольких достаточно толстых светофильтров накрученных на объектив. Аналогичный эффект может получится и при навинчивании длинной бленды.

Изначально все оптические искажения напрямую зависят от класса и типа оптики, которую вы используете. Дорогие серии объективов имеют сложные схемы расположения линз и множество дополнительных элементов, что сводит к минимуму подобные нежелательные эффекты. Более дешевые объективы, особенно зумы, вследствие упрощения конструкции, намного сильнее подвержены подобным проблемам.

Спешу разочаровать читателей, объективов полностью лишенных вышеперечисленных проблем просто нет. В той или иной степени даже дорогие модели оптики с постоянным фокусным расстоянием все равно искажают картинку, правда заметно это в основном по краям кадра. Хорошая новость в том, что в большинстве своем эти эффекты не очень сильно портят картинку и довольно легко могут быть устранены программно (об этом поговорим в следующей статье). Кроме этого на камерах с неполноформатной матрицей, а это все любительские зеркалки, края изображения в любом случае обрезаются и при использовании хорошей оптики видимые искажении минимальны.

Как и любой «неидеальной» оптической системе, человеческому глазу свойственны оптические дефекты — аберрации, которые снижают качество зрения, искажая изображение на сетчатке. Аберрация — это любое угловое отклонение узкого параллельного пучка света от точки идеального пересечения с сетчаткой при его прохождении через всю оптическую систему глаза.

В технической оптике качество оптической системы определяется аберрациями плоского или сферического фронта световой волны при прохождении через эту систему. Так, глаз без аберраций имеет плоский волновой фронт и дает наиболее полноценное изображение на сетчатке точечного источника (так называемый «диск Эйри», размер которого зависит только от диаметра зрачка). Но в норме, даже при остроте зрения 100%, оптические дефекты преломляющих свет поверхностей глаза искажают ход лучей и формируют неправильный волновой фронт, в результате чего изображение на сетчатке получается более крупным и асимметричным.

Количественной характеристикой оптического качества изображения является среднеквадратичное значение ошибок отклонения реального волнового фронта от идеального. Немецкий математик Зернике (Zernike) ввел математический формализм, использующий серии полиномов для описания аберраций волнового фронта. Полиномы первого и второго, т. е. низших порядков, описывают привычные для офтальмологов оптические аберрации — близорукости, дальнозоркости и астигматизма. Менее известны полиномы высших порядков: третий соответствует коме — это сферическая аберрация косых пучков света, падающих под углом к оптической оси глаза. В ее основе лежит асимметрия оптических элементов глаза, в результате которой центр роговицы не совпадает с центром хрусталика. К аберрациям четвертого порядка относится сферическая аберрация, которая в основном обусловлена неравномерностью преломляемой силы хрусталика в различных его точках. Более высокие порядки известны как нерегулярные аберрации.

Как измеряется волновой фронт

Оптическая система считается хорошей, если коэффициенты Зернике близки к нулю и, следовательно, среднеквадратичное значение ошибок волнового фронта меньше 1/14 длины световой волны (критерий Марешаля). Исходя из данных этого коэффициента можно прогнозировать остроту зрения, моделируя изображение любых оптотипов на сетчатке. Для определения аберраметрии зрительной системы человека используется специальный прибор — аберрометр. В клиниках «Эксимер» использует аберрометр Wave Scan компании «VISX Inc» (США).

В настоящее время известно несколько методов определения аберраций глаза, основанных на разных принципах.

Первый из них — это анализ ретинального изображения мишени (retinal imaging aberrometry) . На сетчатку проецируются два параллельных лазерных луча с длиной волны 650 нм и диаметром 0,3 мм, один из которых падает строго по зрительной оси и является опорным, а другой расположен на заданном расстоянии от него. Далее регистрируется степень отклонения второго луча от точки фиксации опорного луча, и таким образом последовательно анализируется каждая точка в пределах зрачка.

Второй принцип — анализ вышедшего из глаза отраженного луча (outgoing refraction aberrometry). Широко применялся в астрономии для компенсации аберраций в телескопах при прохождении через атмосферу и космическое пространство. С помощью диодного лазера с длиной волны 850 нм в глаз направляется коллимированный пучок излучения, который, пройдя через все среды глаза, отражается от сетчатки с учетом аберраций и на выходе попадает на матрицу, состоящую из 1089 микролинз. Каждая микролинза собирает неискаженные лучи в своей фокальной точке, а подверженные аберрации лучи фокусируются на некотором расстоянии от нее. Полученная информация обрабатывается компьютером и представляется в виде карты аберраций. На этом принципе построена работа Wave Scan.

Третий принцип основан на компенсаторной юстировке падающего на фовеолу светового пучка. В настоящее время этот способ применяется в качестве субъективного аберрометра, требующего активного участия пациента. В ходе исследования через вращающийся диск с отверстиями 1 мм, расположенный на одной оптической оси со зрачком, в глаз направляется пучок света. При вращении диска узкие параллельные пучки света проходят через каждую точку зрачка и при отсутствии аберраций проецируются на фовеолу, куда направлен другой луч с контрольной меткой в виде крестика. Если у пациента имеется близорукость, дальнозоркость, астигматизм или другие аберрации более высоких порядков, то он заметит несовпадение этих точек с крестиком и с помощью специального устройства должен будет их сопоставить. Угол, на который он смещает точку, отражает степень аберраций.

Разнообразие офтальмологических приборов, созданных с учетом новейших технологий и основанных на различных принципах действия, делает реальным не только качественную, но и количественную оценку аберрации низших и высших порядков, а также влияющих на них факторов.

Формы и прозрачность роговицы и хрусталика; состояние сетчатки; прозрачность внутриглазной жидкости и стекловидного тела.
Увеличение диаметра зрачка . Если при диаметре зрачка равном 5,0 мм превалируют аберрации 3—го порядка, то при его увеличении до 8,0 мм возрастает доля аберраций 4 —го порядка. Рассчитано, что критический размер зрачка, при котором аберрации высших порядков оказывают наименьшее влияние, составляет 3,22 мм.
Аккомодация . Отмечено, что с возрастом аберрации увеличиваются, и в период от 30 до 60 лет аберрации высшего порядка удваиваются. Возможно, это связано с тем, что со временем эластичность и прозрачность хрусталика уменьшается, и он перестает компенсировать роговичные аберрации. Аналогично происходит и при спазме аккомодации.
Спазм аккомодации встречается достаточно часто у людей разного возраста. В офтальмологии под спазмом аккомодации понимается излишне стойкое напряжение аккомодации, обусловленное таким сокращением ресничной мышцы, которое не исчезает под влиянием условий, когда аккомодация не требуется. Проще говоря, спазм аккомодации — это длительное статичное перенапряжение, глазной мышцы, например, из-за длительной работы за компьютером и возникновение вследствие этого компьютерного синдрома. Спазмы аккомодации могут развиваться при всех рефракциях (включая астигматизм). Спазм аккомодации вызывает ложную близорукость или усиливает близорукость истинную.
Состояние слезной пленки. Была обнаружено, что при разрушении слезной пленки аберрации высших порядков увеличиваются в 1,44 раза. Одна из разновидностей нарушения слезной пленки — синдром сухого глаза .
Синдром сухого глаза возникает в связи с пересыханием поверхности роговицы от редкого моргания и непрерывного смотрения на объект работы. Исследования показали, что при работе на компьютере, а также при чтении человек моргает в три раза реже, чем обычно. В результате чего слезная пленка высыхает и не успевает восстанавливаться. Причинами возникновения синдрома сухого глаза могут быть: большие нагрузки на глаза при чтении и работе за компьютером, сухой воздух в помещениях, неправильное питание с недостаточным количеством витаминов, большая загрязненность воздуха, прием некоторых медикаментов.
Ношение контактных линз. Выявлено, что мягкие контактные линзы могут вызывать волновые монохроматические аберрации высокого порядка, тогда как жесткие контактные линзы значительно уменьшают аберрации 2-го порядка. Однако асферичность поверхности жестких контактных линз может быть причиной сферических аберраций. Асферические контактные линзы могут вызывать большую нестабильность остроты зрения, чем сферические контактные линзы. Мультифокальные контактные линзы могут индуцировать аберрации по типу комы и 5—го порядка.

В настоящее время разработана методика проведения индивидуализированной коррекции зрения (Super Lasik, Custom Vue ) на основе аберрометрии, которая позволяет, максимальным образом компенсируя все возможные искажения в зрительной системе, добиваться отличных результатов в практически любых сложных случаях.

Часто бывает так, что изображение на фотографии отличается от того, какое мы видим собственными глазами. Эти отличия выражаются в изменении геометрии объектов и перспективы, затемнении кадра по краям или появлении цветовых ореолов. Такие недостатки связаны с оптическими искажениями объективов, ведь любые стекла или зеркала немного искажают картинку. Поэтому, как это ни странно, но оптические искажения объектива практически невозможно полностью устранить, можно лишь уменьшить их проявление на готовой фотографии.

Зачастую в небольших искажениях объектива никакой особой проблемы нет, они совершенно незаметны на снимке. Но в некоторых случаях оптические искажения серьезно меняют характер снимка, и тут уже приходится задумываться над тем, как же бороться с искажениями снимков, сформированных системой оптики.

Тип и характер оптических искажений напрямую зависят от используемого объектива. Как известно, все объективы имеют такие важные характеристики, как фокусное расстояние, резкость, угол обзора и глубина резкости. Резкость оптики – это способность объектива различить и передать самую маленькую деталь в сцене. При отсутствии резкости говорят, что объектив «мылит». Сам по себе объектив представляет собой сложную оптическую систему, которая требует высокой точности и качества изготовления. Вследствие этого даже объективы из одного модельного ряда и с одинаковыми характеристиками могут отличаться друг от друга по качеству.

Большинство объективов характеризуются присутствием всевозможных аберраций, то есть оптическими искажениями на снимке, которые напрямую связаны с системой оптики. Эти аберрации по своему происхождению могут быть хроматическими или геометрическими. Многие фотографы-любители, впрочем, и не замечают этих искажений, просто потому что не знают, на что нужно смотреть, чтобы заметить аберрации.

Хроматические аберрации

Хроматические аберрации – это довольно распространенный вид оптических искажений объектива, который характеризуется появлением ненужных цветных ореолов и контуров на границах цветов. Хроматические аберрации вызваны не идеальностью оптики фотокамер, когда белый свет в линзах вначале расщепляется на цветовые составляющие, а затем соединяется назад в пучок. Но некоторая неточность этого соединения приводит к неприятным искажениям на снимке.

Хроматические (цветовые) аберрации на границе контрастных сред

Яркие разноцветные контуры, обрамляющие контрастные объекты — это и есть хроматическая аберрация. Такие искажения редко видны в центре кадра, зато они становятся заметны у объектов, расположенных ближе к краям изображения. Чаще всего этот вид оптических искажений можно наблюдать при использовании зум-объективов. Но на самом деле в той или иной степени хроматические аберрации присущи любому объективу.

В принципе, хроматические аберрации не так сильно портят снимок, ведь они проявляются, главным образом, по краям изображения. К тому же, зачастую они просто не слишком заметны. Но иногда, особенно при съемке контрастных объектов, подобные оптические искажения на готовой фотографии начинают резко бросаться в глаза.

Для того, чтобы снизить возможность возникновения неприятных хроматических аберраций, сегодня используются особые ахроматические линзы, состоящие из двух различных сортов стекла – крона и флинта. Если крон характеризуется низким коэффициентом преломления, то флинт, наоборот, высоким. Соответственно, грамотное сочетание этих двух материалов в оптической системе позволяет снизить вероятность появления хроматических аберраций практически до нуля.

Геометрические аберрации

Если хроматические аберрации связаны с искажениями цвета, то геометрические характеризуют свойство объектива искажать геометрию снимаемых объектов. Начинающие фотографы наверняка сталкивались с таким явлением, когда на фотографиях прямые линии вдруг выгибаются наружу, а стены неожиданно становятся кривыми. Все это геометрические искажения или дисторсия , бороться с которой можно при помощи регулировки диафрагмы. Уменьшая диаметр диафрагмы, фотограф, тем самым, уменьшает количество световых лучей, попадающих на края объектива.

Однако если слишком сильно прикрыть диафрагменное отверстие, то возникает другой оптический эффект, называемый дифракцией . Дифракция ограничивает детальность снимка вне зависимости от установленного разрешения изображения. То есть чрезмерное уменьшение диаметра диафрагмы приводит к тому, что достигнутая резкость перекрывается сглаживающим действием дифракции, вследствие чего уже возникают проблемы с детализацией изображения.

Геометрические аберрации делятся на два отдельных вида — бочкообразные и подушкообразные. Бочкообразные искажения характерны для широкоугольных объективов, когда центр кадра расположен ближе, чем края, вследствие чего центральная часть приобретает более выпуклую форму, а прямые линии выгибаются наружу.

Обратное «бочке» явление – это подушкообразные искажения, когда прямые линии, наоборот, выгибаются внутрь, вследствие чего кадр становится «вогнутым». Подушкообразные искажения характерны, в частности, для телевиков. Появлению бочкообразной дисторсии на фотографии способствует применение фотографом минимального значения зума, а подушкообразной – максимального зума. Чем больше кратность зум-объектива, тем более заметной на снимке выглядит дисторсия. Также на заметность геометрических аберраций влияет и дистанция до снимаемого объекта. В частности, близкий объект съемки может быть более подвержен геометрическим искажениям в кадре.

Различные проявления дисторсии объективов, то есть искривления прямых линий на снимке, можно убирать или корректировать с помощью средств современных графических редакторов. Профессиональные фотографы для этой цели обычно используют специальные программы для коррекции искажений, в числе которых можно назвать AdobeCamera RAW, Lightroom, Aperture и PTLens. Кроме того, в том же Photoshop существует инструмент LensCorrection с помощью которого можно корректировать оптические искажения.

Правда, к коррекции аберраций в графических редакторах необходимо подходить внимательно и осторожно, ведь при неаккуратной коррекции одни искажения будут просто меняться на другие, что может привести только к ухудшению снимка. Кроме того, не стоит забывать о том, что небольшие оптические искажения объектива и связанное с этим несовершенство снимка, в конечном счете, может пойти фотографии даже на пользу.

Иногда в практике фотографов встречаются и такие оптические искажения, как кривизна поля изображения. Этот эффект характеризуется, например, появлением размытых углов и нечетких краев. То есть в фокусе может находиться только либо центр изображения, либо его края. Нередко на фотографиях можно наблюдать и искажения перспективы, которые проявляются в сходимости на снимке двух исходно параллельных прямых. Такие искажения возникают, главным образом, из-за положения камеры, то есть линия зрения фотоаппарата не перпендикулярна параллельным прямым.

Наконец, довольно редко можно встретить эффект, называемый виньетированием . Это искажения, которые характеризуются падением яркости изображения от центра к краям, то есть затемнением картинки по краям кадра. Подобный эффект встречается при использовании широкоугольного объектива и максимально открытой диафрагме.

Итак, оптических искажений, вызванных особенностями оптической системы, большое количество. Тут важно понимать, что не существует ни одного объектива без каких-либо аберраций. Даже самые дорогие объективы от известных производителей могут демонстрировать некоторые искажения изображения. Это, в свою очередь, означает, что при выборе оптики не стоит ориентироваться исключительно на высокую цену объектива, полагая, что чем дороже, тем качественнее. Не стоит гнаться и за новыми, разрекламированными моделями объективов, если Вы уже являетесь обладателем оптики, которая Вас полностью устраивает.

Конечно, в дорогостоящих объективах, как правило, реализована более сложная конструкция с уникальной схемой расположения линз и множества дополнительных элементов, что должно свести к минимуму возникновение всевозможных оптических искажений. Однако, как мы уже отметили, ни один из объективов не может похвастаться тем, что он полностью лишен вышеупомянутых недостатков. Поэтому нужно выбирать оптику, которая нравится только Вам и соответствует Вашему ощущению фотографического качества. Стоит верить не техническим характеристикам объектива, заявленным компанией-производителем, а только хорошим, качественным фотографиям.

Но даже если Вы стали обладателем объектива, который иногда демонстрирует некоторые искажения изображений – это не беда. Ведь если досконально изучить особенности «поведения» конкретного объектива, то все его недостатки можно умело компенсировать своим фотографическим мастерством. В любом случае большинство оптических искажений объектива не так сильно портит картинку и их можно легко устранить программными средствами при обработке отснятых фотоизображений.

Коррекция искажений, вносимых объективом. Что такое дисторсия объектива и как она проявляется на фотографиях

Слева: исходное изображение квадрата.
По центру: изображение квадрата, полученное с помощью оптической системы с положительной дисторсией («подушка»).
Справа: изображение квадрата, полученное с помощью оптической системы с отрицательной дисторсией («бочка», «рыбий глаз»)

Дисторсия исправляется на этапе разработки оптической системы подбором линз и других элементов и/или путём обработки изображения на компьютере (например, в цифровых фотографиях и кинематографе). В объективах симметричной конструкции дисторсия проявляется в наименьшей степени.

Дисторсия оптических систем с осевой симметрией

В результате дисторсии в действительности прямые линии на изображении становятся кривыми, кроме линий, лежащих в одной плоскости с оптической осью . Например, изображение квадрата (см. ), центр которого пересекает оптическая ось, имеет

вид «подушки » (подушкообразная дисторсия, «подушка») при положительной дисторсии и
вид «бочки » (бочкообразная дисторсия, «бочка») при отрицательной.

Дисторсия “подушкой” – положительна (увеличивает расстояние от оптического центра), “бочкой” – отрицательна (уменьшает расстояние от оптического центра).

В отдельных случаях искажения формы могут иметь и более сложный вид.

Применение апертурной или виньетирующей диафрагмы не влияет на дисторсию, поскольку такая диафрагма не изменяет коэффициент увеличения оптической системы.

Дисторсия может быть выражена количественно через так называемую относительную дисторсию ν {\displaystyle \nu } [ ] :

ν = [ (b − b 0) / b ] ⋅ 100 % , {\displaystyle \nu =\left[(b-b_{0})/b\right]\cdot 100\%,}

Величина ν {\displaystyle \nu } измеряется в процентах .

Коэффициент увеличения b {\displaystyle b} на оптической оси равен . Отклонение от b 0 {\displaystyle b_{0}} , обычно, достигает максимума по краю поля зрения. Поэтому для характеристики дисторсии оптической системы обычно за величину b {\displaystyle b} принимают коэффициент увеличения по краю.

Для одной и той же системы дисторсия зависит [ ] :

Как правило, если дисторсия мала или отсутствует при одном расстоянии, она будет мала и при другом.

Дисторсия у объективов, близких к симметричным, обычно мала, даже если коэффициент линейного увеличения не равен −1. Этот случай чаще всего встречается на практике.

Объективы с исправленной дисторсией называются ортоскопическими .

В некоторых случаях к исправлению дисторсии предъявляются повышенные требования. Так, в объективах для аэрофотосъёмки составляет ≈0,01 % .

Иногда, величина дисторсии не имеет значения. Объективы с неисправленной дисторсией называются дисторзирующими и применяются, например, для метеорологических наблюдений. {2}{\vec {r}},}

Если F 3 {\displaystyle F_{3}} имеет тот же знак, что и b 0 {\displaystyle b_{0}} , возникнет «подушка», в противном случае — «бочка».

Когда при ведении фотосъемки используются широкоугольные объективы, возникает искажение прямых линий предметов. Получается дисторсия объектива, что это изменение прямолинейности и потеря геометрической совершенности во время фотографирования. Если сравнивать исходные сцены и получаемые после фотографирования, то будут заметны различные искривления, в особенности на крайних участках кадра.

Различаются разные виды данного явления, поэтому профессионалам и любителям фото приходится сталкиваться с:

Выпуклыми дисторсиями,
Вогнутыми искривлениями,
Комплексными искажениями.

И каждый вариант искривления имеет свои особенности, которые необходимо учитывать при получении очередного кадра с использованием широкоугольных линз.

Почему появляются дисторсии?

Если любители не знакомы с таким понятием, как дисторсия объектива, что это, то профессиональные фотографы нередко сталкиваются с подобными явлениями и им известны причины их появления и даже методы борьбы с ними. Вогнутые искривления чаще всего возникают при пользовании телеобъективами, а вот комплексные дисторсии могут появиться и на широкоугольниках.

Иногда фотографу попадаются такие кадры, где один участок получается бочкообразным, а другой – вогнутым. Хотя современные фотографы оснащены новейшим оборудованием и имеют возможность редактировать полученные кадры, но это не всегда спасает при наличии комплексных искажений.

Сверхширокоугольные объективы могут стать причиной появления дисторсии, когда производится съемка крупного архитектурного сооружения, где большое количество прямых линий.

Всевозможные искажения с трудом воспринимаются человеческим мозгом, и поэтому зрителю сложно смириться с потерей геометрической правильности. Причиной возникновения такого явления может стать сильное различие между участками фотографируемых объектов.

Если ведется фотосъемка с нижнего ракурса многоуровневого сооружения при наклоненном фотоаппарате. Нужно иметь мощный и качественный широкоугольный объектив с постоянной фокусировкой, чтобы избежать подобных искажений.

Каким образом избегать дисторсии?

Если вы уже знаете, дисторсия объектива что это, то следующим этапом становится желание узнать, как этого неприятного явления избежать. Необходимо пользоваться при фотосъемке качественными фотообъективами, а также нужно ставить перед фотографированием задачи, чтобы не провоцировать появление искривлений.

Во время проведения съемки необходимо выполнять больше движений, чтобы получить максимально удобный ракурс, и тогда есть шанс уйти от возникновения дисторсии. Даже если появятся небольшие искривления, их можно быстро исправить при редактировании фотографии.

Не всегда фотограф располагает достаточным количеством времени, чтобы долго настраиваться и выбирать расстояние для фотографирования, кроме того, экскурсии обычно проходят быстро и сложно успеть запечатлеть памятник архитектуры правильно.

Но есть отличный вариант – это фотографирование с запасом, и тогда у вас будет возможность удалить в процессе редактирования все ненужные участки, а качественный снимок останется. Нужно компенсировать искажения, и вы всегда сможете добиться положительного результата.

Полностью отразить реальность на фотоаппарате все равно не получится, каким бы современным и инновационным он не был, поэтому погоня за идеальными кадрами все равно ни к чему не приведет.

Но в любом случае оптические приборы высокого качества будут способствовать приближению к идеалу при выполнении съемки. Несовершенные участки будут сведены к минимуму, если в вашем арсенале современное и мощное оборудование.

Еще одним выходом из подобной ситуации может стать объектив fisheye, который после получения кадра не требует дополнительной обработки. Подобные виды оборудования выпускаются известными брендами Canon и Nikon. Отличные кадры с минимальным количеством искажений получаются при использовании tilt-shift объективов.

Архитектурная и техническая фотосъемка может стать быстрой и качественной, если пользоваться данными типами объективов. При помощи таких оптических устройств можно вести постоянный контроль за перспективой.

Но если все-таки искажения получились слишком заметными и они портят кадр, возникает необходимость поработать в таком программном обеспечении, как фотошоп, где имеются различные инструменты, созданные специально для этих целей.

Необходимо овладеть программой и периодически использовать ее для проведения редактирования.

Дисторсия – это оптическое искривление прямых линий объекта, характерное для широкоугольных линз.

Результирующая картинка не будет геометрически подобна исходной, разве что в середине, но чем ближе к краям, тем заметнее будет искривление. На резкость картинки дисторсия не повлияет.

Виды

Дисторсия объектива при фотографировании может быть бочкообразной (выпуклой) и подушкообразной (вогнутой). Фотографы называют их куда проще: «бочка» и «подушка».

С вогнутой дисторсией больше знакомы обладатели телеобъективов, именно у них получается более плоская картинка.

Встречается и комплексная дисторсия, характеризующаяся искажениями разного типа и интенсивности на различных участках картинки. Такую сложно будет исправить в фоторедакторах, потому что искривление будет идти «волнами».

Причины возникновения

Снимая на портретник или телевик, вы вряд ли увидите дисторсию. Особенно заметной она становится, если через весь кадр проходят прямые линии, например, в съемке архитектуры сверхширокоугольным объективом.

У нашего мозга своеобразное восприятие «правильного», он считает, что, например, стены здания параллельны, и если они сходятся на фото, то картинка противоречит действительности. А с точки зрения техники, это не искажение, а естественная передача 3D-пространства.

Дисторсия возникает в случае, если разные части изображения различаются при линейном увеличении. Например, если Вы снимаете высокие здания с нижнего ракурса, так, что фотоаппарат наклонен, дисторсия практически неизбежна, особенно если у вас дешевенький зум-объектив. Отдайте предпочтение объективам с постоянным фокусным расстоянием и качественным дорогим стеклам – с переменным.

Ассортимент фототехники слишком большой и вы не можете сделать выбор? Мы подскажем !
А вы знаете почему в широкоуголных фотографиях чаще всего проявляется эффект дисторсии? Ответ .
Мучает информационный голод о фотографии? Уталите его с помощью нашей подборки сайтов профессиональных фотографов:

Как избежать

Во-первых, приобретайте качественные объективы. Думайте о цели съемки: иногда ситуацию спасает использование более широкоугольного объектива. И больше двигайте ножками: отходите от объекта съемки дальше и пользуйтесь функцией приближения, если у Вас качественный зум.

Во-вторых, в определенных случаях решить такую проблему возможно, если воспользоваться объективом еще более широкими углами. В тройке самых востребованных для профессиональных фотографов они оказались «в компании» объективами для портретов и телевизионными объективами. Объектив, снабженный широкими углами, изменяет перспективу, раздвигая рамки необходимого фото. Тогда приближенные объекты придвигаются, становясь ближе, а дальние удаляются еще на большее расстояние. Это дает в дальнейшем хорошие шансы свободнее кадрировать снимок.

В-третьих, убрать дисторсию с уже сделанного фото, приведя его к более гармоничному и пропорциональному виду возможно, пользуясь уникальной и простейшей опцией в Adobe Photoshop, или же поработать с фото в каком-то другом доступном редакторе для графических изображений. Этим тоже нередко пользуются профессионалы в своей работе.

Но рациональнее всего купить себе качественный (дорогой) объектив, чтобы избегать проявления оптических искажений изображения на снимках. Хотя, правды ради, стоит заметить, что дисторсия – это не заведомо отрицательный эффект. Если вы хоть однажды фотографировали на фишай (рыбий глаз), то это тоже своего рода фишка, которая многим нравится. И выглядит это достаточно ярко и необычно, хоть и есть яркой демонстрацией дисторсии.

Если уже на съемке вы понимаете, что коррекция дисторсии обязательна, то сразу снимайте «с запасом» по краям фотографии: та композиция, что Вы выстраиваете сейчас, сильно порежется при компенсации искривлений.

Но не гонитесь за идеальным объективом: его не существует. При нынешних технических возможностях невозможно зафиксировать объект на фотографии именно таким, какой он в реальности, все равно будут незначительные искажения. Ваша задача при выборе оптики – остановиться на той, что минимизирует возможные несовершенства .

Художественный инструмент

Если Вы когда-нибудь держали в руках объектив fisheye (рыбий глаз), то уже должны были видеть яркий пример дисторсии, только на фишае это фишка, которая всем знакома и нравится. Фотографии, снятые рыбьим глазом, корректируют крайне редко. Результатом съемки на фишай становится круговая картинка, а кадр по-прежнему прямоуголен. Такие объективы есть и у Canon, и у Nikon.

Также при фотографировании создадут дисторсию tilt-shift объективы, к которым намеренно прибегают любители архитектурной и технической съемки. Эта оптическая конструкция с возможностью наклона и сдвигом, позволяющими контролировать перспективу.

Если Вам жаль денег на такой объектив, можете попробовать добиться похожего эффекта в фотошопе.

Избавляемся от проблемы в фотошопе

Итак, Вы пришли к мысли о том, что искажения на фотографии заметны невооруженным глазом простому зрителю, и думаете, как убрать дисторсию в фотошопе, то это всё это дело займёт у вас всего пару минут. Вкладки: Filter -> Distort -> Lens Correction , либо в другой версии программы Filter -> Lens Correction . Вам останется просто подвигать ползунок влево и вправо до получения оптимального результата.

В лайтруме вам нужны будут модули Develop -> LensCorrections . Если актировать профиль коррекции объектива «Enable Profile Corrections», то исправление дисторсии программой происходит автоматически. Если она чуть ошибется, подправьте вручную во вкладке Amount -> Distortion . Если Вы любитель всё контролировать, Для Вас есть Manual – абсолютно ручной режим коррекции искривлений.

Есть и другие программы для коррекции, например, DXOOpticPro, исправляющая искривление (и не только) автоматически.

Учтите, что после компенсации нежелательного эффекта в картинку добавится пустое пространство, придется ее кадрировать, а это может печально сказаться на композиции.

В принципе, если дисторсия не так уж бросается в глаза, можно не тратить время на коррекцию.

Выбираете ? Мы их уже выбрали за вас!

Выводы

Не жалейте деньги на покупку хороших объективов, которые позволят Вам снимать с минимизацией постобработки фотографий.
Если Вам очень хочется сфотографировать объект, но с собой не те стёкла, лучше снимайте с искажениями, чем не снимайте вовсе. Потом скорректируете дисторсию в фоторедакторе.
Дисторсия может испортить Ваш снимок или сделать его необычным. Оцените, нужна ли коррекция дисторсии изображения в фотошопе, или именно в этом конкретном случае получился красивый художественный эффект? Оставляйте как есть, если фотография выглядит оригинально

Доброго времени суток! С вами на связи, Тимур Мустаев. Когда фотограф только начинает осваивать для себя новую деятельность, он и не подозревает, сколько нюансов ему придется учесть ради качественного изображения. Так было и со мной!

Мне казалось самым важным понять принципы удачной композиции, интересного сюжета, украсив его парочкой выразительных приемов. Но с ростом профессионализма, возросло и внимание к деталям. В том числе к разного рода аберрациям. И действительно, они существенно влияют на снимки.

Отсюда сегодняшняя статья — дисторсия объектива что это? Как она появляется? Насколько критична, возможно ли ее исправить?

Технические сложности

Одна из проблем, с которой часто сталкиваются любители фотоискусства, — дисторсия в фотографии.

Если представить кадр в виде разделенного сеткой квадрата (прямоугольника), то в идеальном варианте все его линии строго вертикальные и горизонтальные, стороны образуют углы в 90 градусов и перпендикулярны друг другу.

Но на фото это не всегда так — прямые перестают быть таковыми и изгибаются в стороны. Неизбежны такие искажения при использовании широкоугольных объективов (шириков), получается, чем меньше фокусное расстояние, тем шире угол обзора и тем сильнее видна дисторсия. Почему она вообще появляется?

Дело в том, что оптическая система фотоаппарата не совершенна. Если разобраться, что происходит внутри объектива, то станет неудивительным проявления разного рода аберраций.

Синоним дисторсии – искривление. Основная причина заключается в том, что световые лучи заходят в систему линз и фокусируются в ней по-разному: центральные в одной точке, а периферийные в другой, то есть с некоторым отклонением.

Причем если повышается расстояние от оптического центра, то дисторсия положительная (подушкообразная), если уменьшается – отрицательная (бочкообразная).

Виды искривления в кадре

Коварная дисторсия может быть выражена в нескольких видах: в форме “бочки” и “подушки”. Названы они так по характерным изгибам прямых, то есть либо вовне, либо внутрь. Объект кажется выпуклым или вогнутым, соответственно.

Первый тип является частым явлением для длинных фокусных расстояний, а второй – для коротких и уже упомянутых широкоугольных объективов. Одно радует: хоть и предметы меняют свои формы, их резкость сохраняется.

Не совсем искажением является отображение перспективы, то есть ощущения глубины пространства. Ярким примером могут быть сходящиеся вдали линии дороги. При том, что прямые параллельны, на фото дорога может даже сойтись в одной точке.

Почему это нельзя считать дисторсией в полном смысле? Дело в том, что наш глаз видит точно также: чтобы оценивать расположение объектов в пространстве, существуют некоторые особенности восприятия, например, дальние предметы кажутся меньше и менее детальными, а полоса дороги или тропинки сужается, линии ее стремятся друг к другу. Это мы видим и на снимках.

Многие фотографы намеренно используют такие необычные явления для привлечения внимания к картинке, выделения ее среди множества похожих.

Помните, что не всем по вкусу такой эффект. Тут нужно смотреть и по восприятию фото клиентом: если ему не нравится, то предлагать “рыбий глаз” точно не стоит; можете сделать пару кадров – один с “творческой” дисторсией, а другой нормальный, адекватно передающий все линии.

Более того, лицо модели также подвергается негативному изменению, если F менее 50 мм – предельного значения для портретника. Это ли не повод задуматься о том, что с дисторсией нужно бороться?

Включаем фоторедакторы

Как выше я уже сказал, в определенной степени искажения могут быть привлекательны. Если же вы стремитесь к максимальной реалистичности изображения, то придется над ними поработать.
При фотографировании их можно нивелировать: избегайте съемок зданий и прямых линий на ширик и с низкого ракурса, увеличивайте фокусное расстояние.

Вашим спасением будет и правильный выбор оптики. Объективы с верно подобранными линзами, а также симметричной конструкцией в меньшей степени будут демонстрировать оптические ошибки. Так как это все-таки условия, которые не все фотографы и не во всех случаях могут соблюдать, основной труд придется возложить на специальные программы.

По факту, нам нужно выровнять все линии. Глубоко в данной статье я не буду разбирать вопрос ретуши. Скажу лишь основные моменты: профилю объектива не повредит коррекция. Даже в простой утилите, такой как Лайтрум, эту опцию возможно включить.

И в принципе, какие-то мелкие недочеты она исправит, но не всегда дисторсия полностью исчезает. В фотошопе можно легко убрать геометрические искривления через Correction — Geometric Distortion (Коррекция – Геометрическая дисторсия), задав нужные параметры.

Используйте ручной режим для более тщательного восстановления.

Если вы хотите более детально ознакомиться с Lightroom, то вам в помощь видео курс «Lightroom — незаменимый инструмент современного фотографа ». Очень хороший, понятно изложенный курс. Построен на реальных примерах. Очень рекомендую. Не пожалеете!

Если хотите полностью разбираться в своей зеркалке, то рекомендую отличные курсы, специально для новичков:

Цифровая зеркалка для новичка 2.0 — для пользователей зеркалкой NIKON.

Моя первая ЗЕРКАЛКА — для пользователей зеркалкой CANON.

Удачи, фотолюбители! Заходите на мой блог и подписывайтесь на новости. Уверен, найдете массу полезного для себя!

Всех вам благ, Тимур Мустаев.

02.03.15 5660

Фильтр Photoshop CS6 «Коррекция дисторсии » исправляет искажения, вызванные объективом камеры. Перейдите Фильтр — Коррекция дисторсии . В диалоговом окне вы увидите вкладки «Автоматическая коррекция » и «Пользовательская коррекция ».

Если вы хотите сделать все просто, выберите «Автоматическую коррекцию ». Или перейдите на вкладку «Пользовательская коррекция » и вручную внесите необходимые изменения.

Вот перечень настроек автоматической коррекции:

Коррекция : Выберите проблему, которую нужно исправить. Найдите пояснения каждой из проблем на вкладке пользовательской коррекции. Отметим, что если при коррекции изображение растягивается или сокращается от его первоначальных размеров, выбирайте автоматическое масштабирование изображения. Выберите из выпадающего меню «Края » (всплывающее меню на Mac ), как вы хотите заполнить края — черным цветом, белым, прозрачные края или расширить пиксели изображения;
Критерии поиска : Выберите марку и модель камеры, а также модель объектива. Выбор правильного оборудования помогает Photoshop в выполнении более точной коррекции;
Профили объектива : Выберите соответствующий профиль. Для зум-объективов, щелкните правой кнопкой мыши (Cmd+клик на Mac ) и выберите наиболее подходящее фокусное расстояние. Если вы не можете найти свой профиль объектива, нажмите кнопку «Поиск в Интернете », чтобы найти профили, загруженные другими фотографами. Если вы хотите сохранить профиль для дальнейшего использования, нажмите на выпадающее меню «Профили объектива » (всплывающее меню на Mac ) и выберите «Сохранить онлайн-профиль локально ».

Вот настройки на вкладке «Пользовательская коррекция »:

Геометрическое искажение: Исправляет аномалии, такие как выпуклость и вогнутость, при которых прямые линии (соответственно ) отклоняются наружу или внутрь. Выберите инструмент «Устранить искажения » и перетащите его на изображение — или вы можете перетащить ползунок «Устранение искажений »;
Хроматическая аберрация: У вас получилась расплывчатая кайма цвета вокруг объектов? Фотографы называют это хроматической аберрацией. Кайма, аберрации, или как бы это не называлось — избавиться от них можно с помощью слайдеров Красной / Голубой или Синей / Желтой каймы . Инструменты «Перемещение сетки », «Рука » и «Лупа » помогут более удобно задать настройки;
Виньетка: Если у вас получился эффект виньетирования, с краями более темными, чем центр, перетяните ползунок слайдера «Количество », чтобы указать, на сколько вы хотите осветить или затемнить изображение. С помощью слайдера «Средняя точка » можно указать ширину применения эффекта;
Трансформация: Исправляет искажения перспективы, часто вызванные наклоном камеры при съемке. С помощью параметра «Трансформация » можно отрегулировать перспективу горизонтально или вертикально. Укажите угол поворота изображения для компенсации наклона камеры или корректировки зрительной точки. Вы также можете использовать инструмент «Выпрямление », чтобы повернуть наклоненное изображение:

Прочертите вдоль изображения линию, по которой вы хотите его выпрямить. Наконец, чтобы устранить пустые области, образовавшиеся при коррекции геометрических искажений, используйте настройки «Масштаб », чтобы обрезать эти области;
Просмотр / Показать сетку: Выберите, нужно ли при просмотре изображения накладывать на него сетку (из которой вы можете указать его размер ). Многие проблемы, такие как искажение перспективны, легче исправить с помощью сетки;
Инструменты «Перемещение сетки », «Цвет », «Рука », «Лупа »: Помогают вносить коррективы более удобно. Инструмент «Цвет » изменяет цвет сетки. Инструмент «Перемещение сетки » расчерчивает изображение линиями. Вы также можете контролировать увеличение с помощью элементов управления масштабом в левом нижнем углу диалогового окна.

Фильтр «Коррекция дисторсии » работает только с 8-битными и 16-битными изображениями. Вы можете отредактировать несколько фотографий одновременно, обработав их пакетно с помощью автоматизированной команды «Коррекции дисторсии ». Выберите Файл — Автоматизация — Коррекция дисторсии .

Коррекция дисторсии в фотошоп и lightroom

Не так давно я рассказывал про хроматические аберрации (цветовые искажения) объективов и о том, как бороться с этой напастью в фотошоп и лайтрум.

Мне бы хотелось продолжить тему несовершенства нашей с вами оптики.

Давайте поговорим о том, что такое «геометрические аберрации».

Сегодня вы узнаете о том, что такое дисторсия и как ее убрать в фотошоп и лайтрум.

Начнем с определения.

Distorsio или distortion – с латыни искривление.

Дисторсия – геометрические аберрации (геометрические искажения), проявляющиеся в искривлении прямых линий.

Дисторсия

Слева изображен квадрат, на котором отсутствует дисторсия.

Подушкообразная дисторсия – прямые линии изогнуты внутрь кадра (положительная дисторсия).

Бочкообразная дисторсия – прямые линии изогнуты наружу (отрицательная дисторсия).

Геометрические искажения присутствуют во всех объективах в той или иной степени, в дорогих моделях аберраций естественно меньше.

Есть такие модели, в которых дисторсия объектива будет «фишкой», которая всем нравится, а не дефектом, который следовало бы убрать.

Вы, наверное, уже догадались, что я говорю об объективе «рыбий глаз» их еще называют «фишай» (Fish eye).

Вот фотографии, сделанные при помощи таких объективов.

Дисторсия

ДисторсияДисторсия лучше всего заметна при наличии в кадре прямых горизонтальных или вертикальных линий – это в первую очередь архитектура, линия горизонта, деревья, столбы и так далее, причем сильнее всего искажения заметны на краях кадра.

Если фотографировать портреты, пейзажи без прямых линий, то дисторсия практически не заметна.

Сильнее всего геометрические искажения проявляются на широких углах объектива.

Например: у вас объектив с фокусным расстоянием 18-105 мм, больше всего дисторсия будет проявляться на 18мм, с увеличением фокусного расстояния геометрические искажения уменьшаются.

Как уменьшить дисторсию?

Так как геометрические искажения сильнее проявляются на широком угле, то можно отойти подальше от снимаемого объекта и воспользоваться зумом.
Покупка более дорогого объектива.
Коррекция дисторсии в графических редакторах.

Подробнее остановимся на третьем пункте.

Мы будем работать с этим изображением.

Дисторсия

Коррекция дисторсии в фотошоп. Lens Correction.

Откройте изображение, на котором хотите убрать геометрические искажения.

Далее Filter -> Lens Correction или воспользуйтесь горячими клавишами «Shift + Ctrl + R» (раскладка клавиатуры должна быть на английском).

Коррекция дисторсии фотошоп

Выбираем Correction -> Geometric Distortion.

Далее выбираем производителя камеры (Camera Make), модель камеры (Camera Model), модель вашего объектива (Lens Model). Если вы не нашли своей модели объектива или камеры – нажмите кнопку «Search Online» и фотошоп произведет поиск этих параметров в сети Интернет.

После того, как вы выберете все параметры, фотошоп автоматически откорректирует дисторсию.

Есть еще один способ – ручной.

Коррекция дисторсии ручным способом не очень удобна, но вполне выполнима. Перейдите в меню «Custom» фильтра Lens Correction. Используйте ползунок Remove Distortion для коррекции дисторсии ручным способом.

Коррекция дисторсии фотошоп

Для удобства корректировок можно использовать сетку – «Show Grid» (показать сетку), размер ячеек и цвет линий сетки можно изменять.

Коррекция дисторсии в фотошоп. Camera Raw.

Переходим в Lens Correction

Коррекция дисторсии фотошоп

Коррекция дисторсии в автоматическом режиме осуществляется выбором пункта «Enable Lens Profile Correction» – Активировать профиль коррекции объектива. В этом случае плагин в автоматическом режиме определит модель камеры и объектива и исправит дисторсию по этим параметрам. Можно это сделать и в ручном режиме – «Manual».

Коррекция дисторсии фотошоп

Для коррекции дисторсии в ручном режиме используйте ползунок «Distortion».

Фотошоп, конечно, хорошо, но лайтурм в данном случае лучше, потому что геометрические искажения можно исправить в автоматическом режиме хоть у тысячи снимков сразу и всего за пару кликов, при этом времени уйдет совсем немного.

Коррекция дисторсии в Lightroom.

Импортируйте изображения в лайтрум, потом перейдите в модуль Develop -> Lens Corrections.

Коррекция дисторсии lightroom

Активируйте профиль коррекции объектива «Enable Profile Corrections» и Lightroom автоматически исправит геометрические искажения. Настройки камеры (модель и объектив) для коррекции дисторсии лайтрум берет из метаданных файла.

В ручном режиме можно подправить искажения в этой же вкладке Amount (Величина) -> Distortion.

Также существует и полностью ручной режим коррекции дисторсии – Manual

Коррекция дисторсии lightroom

Кроме дисторсии существуют другие дефекты на, которые стоит обратить внимание при редактировании фотографии: цифровой шум, завал горизонта, шевеленка. Если вы решили серьезно заняться фотографией, советую задуматься о правильной цветопередаче вашего монитора и откалибровать его в домашних условиях.

Скачайте книгу “Бесценные советы по основам композиции”

Поставь обработку фотографий на автопилот при помощи тренинга “Adobe Lightroom — это просто, как 1,2,3”

Зарегистрируйся на онлайн тренинг и стань успешным “Трамплин к успеху“

НОУ ИНТУИТ | Лекция | Фотооптика

< Лекция 12 || Лекция 7: 1234

Аннотация: Качественный объектив — одно из важнейших условий для обеспечения безупречного технического качества фотоснимка. Все современные цифровые фотоаппараты оснащаются совершенной оптикой. Но устройство объективов все-таки различается.

Ключевые слова: Типы линз, расстояние, плоскость, сенсор, аберрация, отношение, параметр, значение, Сферическая и хроматическая аберрации объективов, операции, Дисторсия, Астигматизм и кривизна поля изображения, площадь, минимум, Понятие о разрешающей способности объектива, поток, диаметр, числитель, диапазон, Устройство объектива, Фикс-фокусные объективы и зумы, объект, память, кадр, Сменная оптика, вес, стоимость, digital, переключатель, Оптические стабилизаторы, цифровой фотоаппарат, вывод

Цель лекции — рассказать об устройстве встраиваемых и сменных объективов, об основных оптических характеристиках, о достоинствах и недостатках наиболее распространенных оптических схем.

Объектив фотоаппарата или иного оптического прибора (зрительной трубы, бинокля и так далее) — это набор линз, вставленных в тубус, предназначенный для формирования резкого изображения на поверхности светочувствительного сенсора (или на сетчатке глаза, если речь идет о приборах для наблюдения).

Рис. 7.1. Объектив цифрового фотоаппарата

Для начала — элементарные сведения из области оптики. Всего существует шесть типов линз — три собирающих (двояковыпуклая, плосковыпуклая и вогнутовыпуклая) и три рассеивающих (двояковогнутая, плосковогнутая и выпукловогнутая). Расстояние перед линзой в оптике называется пространством предметов, расстояние за линзой — пространством изображений. Расстояние от оптического центра собирающей линзы до точки схождения лучей называется фокусным расстоянием линзы. А плоскость, на которой располагаются точки схождения боковых лучей, сфокусированных линзой, называется фокальной плоскостью.

В фокальной плоскости объектива фотоаппарата расположен светочувствительный сенсор. Если в камере применяется шторный (ламельный) затвор, то он устанавливается непосредственно перед фокальной плоскостью рядом с сенсором. Центральные затворы устанавливают в оправе объектива между линзами (междулинзовый центральный затвор), либо за задней линзой объектива (залинзовый центральный затвор). В цифровых фотоаппаратах чаще всего применяется междулинзовый затвор.

Рис. 7.2. Устройство объектива

Простейший объектив, устанавливаемый в самые недорогие цифровые фотоаппараты (например, в веб-камеры с опционной возможностью автономной работы в качестве фотоаппарата), зачастую состоит из одной линзы и называется «монокль» (хотя чаще применяются двулинзовые объективы ахроматы). Объективы подобного типа лишены каких-либо средств исправления искажений (аберраций) и обладают невысокой светосилой.

Светосила объектива — это отношение освещённости оптического изображения, образованного объективом в плоскости светочувствительного материала, к яркости фотографируемого объекта. Другой важный параметр — относительное отверстие объектива. Чем меньше числовое значение относительного отверстия, тем больше света пропускает объектив и тем выше его светосила.

Говоря о простейшем объективе, мы упомянули об оптических искажениях. Аберрациям в той или иной степени подвержены любые объективы, даже самые совершенные и дорогие. О каких именно искажениях речь и почему они возникают? Проблема в том, что стекло — далеко не идеальная среда для прохождения световых лучей. Стекло линзы на разных участках имеет различную оптическую плотность, эти отклонения ничтожно малы, но они неизбежны. В результате часть световых лучей отклоняется и приводит к возникновению ряда оптических искажений.

В простых объективах и в светосильных объективах с линзами большого диаметра чаще всего проявляется сферическая аберрация. В результате световые лучи, проходящие через разные участки линзы, фокусируются не в одной плоскости, и изображение становится нерезким. Наиболее эффективный способ устранения сферической аберрации — придание поверхности линзы асферической формы (то есть неравномерной выпуклости). При этом приходится доводить и полировать линзу вручную или на высокоточном оборудовании, что многократно удорожает объектив. Для упрощения этой операции была придумана остроумная технология, которая сегодня и применяется при производстве оптики для фотоаппаратуры массового назначения. На поверхность сферической линзы напыляется слой оптически прозрачной пластмассы, который и придает линзе асферическую форму.

Другой вид оптических искажений — хроматическая аберрация. На практике она наблюдается в виде цветных ореолов вокруг любых объектов. Хроматической аберрации подвержены длиннофокусные объективы, а возникает она из-за того, что стекло линзы по-разному преломляет световые волны различной длины (и, соответственно, различных цветов). Современные объективы почти полностью избавлены от этого недостатка, поскольку для изготовления линз используется низкодисперсное стекло, не разлагающее световые лучи на волны спектра. Особо низкодисперсные линзы применяются в дорогих объективах, которые обладают повышенной резкостью изображения.

Дальше >>

< Лекция 12 || Лекция 7: 1234

Как убрать в фотошопе дисторсию

Главная » Разное » Как убрать в фотошопе дисторсию

Дисторсия. Коррекция дисторсии в фотошоп и lightroom.

Мне бы хотелось продолжить тему несовершенства нашей с вами оптики.

Давайте поговорим о том, что такое «геометрические аберрации».

Сегодня вы узнаете о том, что такое дисторсия и как ее убрать в фотошоп и лайтрум.

Начнем с определения.

Distorsio или distortion – с латыни искривление.

Дисторсия – геометрические аберрации (геометрические искажения), проявляющиеся в искривлении прямых линий.

Дисторсия

Слева изображен квадрат, на котором отсутствует дисторсия.

Подушкообразная дисторсия – прямые линии изогнуты внутрь кадра (положительная дисторсия).

Бочкообразная дисторсия – прямые линии изогнуты наружу (отрицательная дисторсия).

Вы, наверное, уже догадались, что я говорю об объективе «рыбий глаз» их еще называют «фишай» (Fish eye).

Вот фотографии, сделанные при помощи таких объективов.

Дисторсия

Если фотографировать портреты, пейзажи без прямых линий, то дисторсия практически не заметна.

Сильнее всего геометрические искажения проявляются на широких углах объектива.

Как уменьшить дисторсию?

Так как геометрические искажения сильнее проявляются на широком угле, то можно отойти подальше от снимаемого объекта и воспользоваться зумом.
Покупка более дорогого объектива.
Коррекция дисторсии в графических редакторах.

Подробнее остановимся на третьем пункте.

Мы будем работать с этим изображением.

Дисторсия

Коррекция дисторсии в фотошоп. Lens Correction.

Откройте изображение, на котором хотите убрать геометрические искажения.

Коррекция дисторсии фотошоп

Выбираем Correction -> Geometric Distortion.

После того, как вы выберете все параметры, фотошоп автоматически откорректирует дисторсию.

Есть еще один способ – ручной.

Коррекция дисторсии фотошоп

Коррекция дисторсии в фотошоп. Camera Raw.

Переходим в Lens Correction

Коррекция дисторсии фотошоп

Для коррекции дисторсии в ручном режиме используйте ползунок «Distortion».

Коррекция дисторсии в Lightroom.

Импортируйте изображения в лайтрум, потом перейдите в модуль Develop -> Lens Corrections.

Коррекция дисторсии lightroom

В ручном режиме можно подправить искажения в этой же вкладке Amount (Величина) -> Distortion.

Также существует и полностью ручной режим коррекции дисторсии – Manual

Коррекция дисторсии lightroom

Скачайте книгу “Бесценные советы по основам композиции”

Поставь обработку фотографий на автопилот при помощи тренинга “Adobe Lightroom — это просто, как 1,2,3”

Зарегистрируйся на онлайн тренинг и стань успешным “Трамплин к успеху“

Как использовать фильтр «Коррекция дисторсии» в Photoshop CS6

Сайтостроение

Статьи

Веб-дизайн

Photoshop

Фильтр Photoshop CS6 «Коррекция дисторсии» исправляет искажения, вызванные объективом камеры. Перейдите Фильтр — Коррекция дисторсии. В диалоговом окне вы увидите вкладки «Автоматическая коррекция» и «Пользовательская коррекция».

Если вы хотите сделать все просто, выберите «Автоматическую коррекцию». Или перейдите на вкладку «Пользовательская коррекция» и вручную внесите необходимые изменения.

Вот перечень настроек автоматической коррекции:

Коррекция: Выберите проблему, которую нужно исправить. Найдите пояснения каждой из проблем на вкладке пользовательской коррекции. Отметим, что если при коррекции изображение растягивается или сокращается от его первоначальных размеров, выбирайте автоматическое масштабирование изображения. Выберите из выпадающего меню «Края» (всплывающее меню на Mac), как вы хотите заполнить края — черным цветом, белым, прозрачные края или расширить пиксели изображения;
Критерии поиска: Выберите марку и модель камеры, а также модель объектива. Выбор правильного оборудования помогает Photoshop в выполнении более точной коррекции;
Профили объектива: Выберите соответствующий профиль. Для зум-объективов, щелкните правой кнопкой мыши (Cmd+клик на Mac) и выберите наиболее подходящее фокусное расстояние. Если вы не можете найти свой профиль объектива, нажмите кнопку «Поиск в Интернете», чтобы найти профили, загруженные другими фотографами. Если вы хотите сохранить профиль для дальнейшего использования, нажмите на выпадающее меню «Профили объектива» (всплывающее меню на Mac) и выберите «Сохранить онлайн-профиль локально».

Вот настройки на вкладке «Пользовательская коррекция»:

Геометрическое искажение: Исправляет аномалии, такие как выпуклость и вогнутость, при которых прямые линии (соответственно) отклоняются наружу или внутрь. Выберите инструмент «Устранить искажения» и перетащите его на изображение — или вы можете перетащить ползунок «Устранение искажений»;
Хроматическая аберрация: У вас получилась расплывчатая кайма цвета вокруг объектов? Фотографы называют это хроматической аберрацией. Кайма, аберрации, или как бы это не называлось — избавиться от них можно с помощью слайдеров Красной / Голубой или Синей / Желтой каймы. Инструменты «Перемещение сетки», «Рука» и «Лупа» помогут более удобно задать настройки;
Виньетка: Если у вас получился эффект виньетирования, с краями более темными, чем центр, перетяните ползунок слайдера «Количество», чтобы указать, на сколько вы хотите осветить или затемнить изображение. С помощью слайдера «Средняя точка» можно указать ширину применения эффекта;
Трансформация: Исправляет искажения перспективы, часто вызванные наклоном камеры при съемке. С помощью параметра «Трансформация» можно отрегулировать перспективу горизонтально или вертикально. Укажите угол поворота изображения для компенсации наклона камеры или корректировки зрительной точки. Вы также можете использовать инструмент «Выпрямление», чтобы повернуть наклоненное изображение:

Прочертите вдоль изображения линию, по которой вы хотите его выпрямить. Наконец, чтобы устранить пустые области, образовавшиеся при коррекции геометрических искажений, используйте настройки «Масштаб», чтобы обрезать эти области;
Просмотр / Показать сетку: Выберите, нужно ли при просмотре изображения накладывать на него сетку (из которой вы можете указать его размер). Многие проблемы, такие как искажение перспективны, легче исправить с помощью сетки;
Инструменты «Перемещение сетки», «Цвет», «Рука», «Лупа»: Помогают вносить коррективы более удобно. Инструмент «Цвет» изменяет цвет сетки. Инструмент «Перемещение сетки» расчерчивает изображение линиями. Вы также можете контролировать увеличение с помощью элементов управления масштабом в левом нижнем углу диалогового окна.

Фильтр «Коррекция дисторсии» работает только с 8-битными и 16-битными изображениями. Вы можете отредактировать несколько фотографий одновременно, обработав их пакетно с помощью автоматизированной команды «Коррекции дисторсии». Выберите Файл — Автоматизация — Коррекция дисторсии.

Перевод статьи «How to Use the Lens Correction Filter in Photoshop CS6» был подготовлен дружной командой проекта Сайтостроение от А до Я.

Что такое дисторсия объектива и как её убрать

Дисторсия – это оптическое искривление прямых линий объекта, характерное для широкоугольных линз.

Виды

Дисторсия объектива при фотографировании может быть бочкообразной (выпуклой) и подушкообразной (вогнутой). Фотографы называют их куда проще: «бочка» и «подушка».

Причины возникновения

Ассортимент фототехники слишком большой и вы не можете сделать выбор? Мы подскажем какой зеркальный фотоаппарат выбрать!

А вы знаете почему в широкоуголных фотографиях чаще всего проявляется эффект дисторсии? Ответ здесь.

Мучает информационный голод о фотографии? Уталите его с помощью нашей подборки сайтов профессиональных фотографов: http://stuffonly.net/uroki/osnovy-fotografii/teoriya/sites.html

Как избежать

Но не гонитесь за идеальным объективом: его не существует. При нынешних технических возможностях невозможно зафиксировать объект на фотографии именно таким, какой он в реальности, все равно будут незначительные искажения. Ваша задача при выборе оптики – остановиться на той, что минимизирует возможные несовершенства.

Если Вы когда-нибудь держали в руках объектив fisheye (рыбий глаз), то уже должны были видеть яркий пример дисторсии, только на фишае это фишка, которая всем знакома и нравится. Фотографии, снятые рыбьим глазом, корректируют крайне редко. Результатом съемки на фишай становится круговая картинка, а кадр по-прежнему прямоуголен. Такие объективы есть и у Canon, и у Nikon.

Также при фотографировании создадут дисторсию tilt-shift объективы, к которым намеренно прибегают любители архитектурной и технической съемки. Эта оптическая конструкция с возможностью наклона и сдвигом, позволяющими контролировать перспективу.

Если Вам жаль денег на такой объектив, можете попробовать добиться похожего эффекта в фотошопе.

Избавляемся от проблемы в фотошопе

Итак, Вы пришли к мысли о том, что искажения на фотографии заметны невооруженным глазом простому зрителю, и думаете, как убрать дисторсию в фотошопе, то это всё это дело займёт у вас всего пару минут. Вкладки: Filter -> Distort -> Lens Correction, либо в другой версии программы Filter -> Lens Correction. Вам останется просто подвигать ползунок влево и вправо до получения оптимального результата.

В лайтруме вам нужны будут модули Develop -> LensCorrections. Если актировать профиль коррекции объектива «Enable Profile Corrections», то исправление дисторсии программой происходит автоматически. Если она чуть ошибется, подправьте вручную во вкладке Amount -> Distortion. Если Вы любитель всё контролировать, Для Вас есть Manual – абсолютно ручной режим коррекции искривлений.

В принципе, если дисторсия не так уж бросается в глаза, можно не тратить время на коррекцию.

Выбираете полупрофессиональные фотоаппараты Nikon? Мы их уже выбрали за вас!

Если вы присматриваетесь к покупке дешевого, но надёжного фотоаппарата, то советуем присмотреться к цене на Canon 600d: http://stuffonly.net/fotooborudovanie/fotoapparaty/canon/600d.html

Выводы

Не жалейте деньги на покупку хороших объективов, которые позволят Вам снимать с минимизацией постобработки фотографий.
Если Вам очень хочется сфотографировать объект, но с собой не те стёкла, лучше снимайте с искажениями, чем не снимайте вовсе. Потом скорректируете дисторсию в фоторедакторе.
Дисторсия может испортить Ваш снимок или сделать его необычным. Оцените, нужна ли коррекция дисторсии изображения в фотошопе, или именно в этом конкретном случае получился красивый художественный эффект? Оставляйте как есть, если фотография выглядит оригинально

Урок Фотошопа — Фотошоп уроки фото, Фотошоп уроки бесплатно – ФотоКто

Рубрика: «Советы и идеи»Автор: Фото ИдеяОпубликовано: 12. 01.2016 в 10:10:10

Не так давно мы общались на тему хроматических аберраций (цветовые искажения) объективов и о том, как бороться с этой напастью.

Но есть много других несовершенств нашей с вами оптики.

Сегодня вы узнаете о том, что такое дисторсия и как ее убрать в фотошоп и лайтрум.

Начнем с определения.

Distorsio или distortion — с латыни искривление.

Дисторсия – геометрические аберрации (геометрические искажения), проявляющиеся в искривлении прямых линий.

Слева изображен квадрат, на котором отсутствует дисторсия.

Подушкообразная дисторсия – прямые линии изогнуты внутрь кадра (положительная дисторсия).

Бочкообразная дисторсия – прямые линии изогнуты наружу (отрицательная дисторсия).

Вы, наверное, уже догадались, что я говорю об объективе «рыбий глаз» их еще называют «фишай» (Fish eye).

Вот фотографии, сделанные при помощи таких объективов.

Урок Фотошопа

Дисторсия лучше всего заметна при наличии в кадре прямых горизонтальных или вертикальных линий – это в первую очередь архитектура, линия горизонта, деревья, столбы и так далее, причем сильнее всего искажения заметны на краях кадра.

Если фотографировать портреты, пейзажи без прямых линий, то дисторсия практически не заметна.

Сильнее всего геометрические искажения проявляются на широких углах объектива.

Как уменьшить дисторсию?

Так как геометрические искажения сильнее проявляются на широком угле, то можно отойти подальше от снимаемого объекта и воспользоваться зумом.
Покупка более дорогого объектива.
Коррекция дисторсии в графических редакторах.

Подробнее остановимся на третьем пункте.

Мы будем работать с этим изображением.

Урок Фотошопа

Откройте изображение, на котором хотите убрать геометрические искажения.

Фотошоп уроки фото

Выбираем Correction -> Geometric Distortion.

После того, как вы выберете все параметры, фотошоп автоматически откорректирует дисторсию.

Есть еще один способ – ручной.

Фотошоп уроки фото

Коррекция дисторсии в фотошоп. Camera Raw.

Переходим в Lens Correction

Фотошоп уроки фото

Коррекция дисторсии в автоматическом режиме осуществляется выбором пункта «Enable Lens Profile Correction» — Активировать профиль коррекции объектива. В этом случае плагин в автоматическом режиме определит модель камеры и объектива и исправит дисторсию по этим параметрам. Можно это сделать и в ручном режиме – «Manual».

Фотошоп уроки бесплатно

Для коррекции дисторсии в ручном режиме используйте ползунок «Distortion».

Коррекция дисторсии в Lightroom.

Импортируйте изображения в лайтрум, потом перейдите в модуль Develop -> Lens Corrections.

Фотошоп уроки бесплатно

В ручном режиме можно подправить искажения в этой же вкладке Amount (Величина) -> Distortion.

Также существует и полностью ручной режим коррекции дисторсии – Manual

Смотрите также

Как настроить горячие клавиши в фотошопе
Как в фотошопе сделать серебро
Как в фотошопе сделать скетч
В автокаде вычитание
Засвеченное лицо как убрать в фотошопе
Как сделать маску черную в фотошопе
Как в фотошоп вставить таблицу из ворда
Как в фотошопе фото разделить на части
Как добавить эффекты в фотошоп
Восстановить чертеж в автокаде
Как вставить в ворд чертеж из автокада

Определение искажения и значение | Английский словарь Коллинза

Видео: произношение

искажение

Вам также может понравиться

Примеры употребления слова «искажение» в предложении

искажение

Карты, похожие на модели объективности, оказываются грубыми искажениями реальности.

Явно грубое искажение одного человека.

Теории, объясняющие различия, не имеют прочного эмпирического основания, что серьезно рискует исказить реальность.

Разве Иглтон не видит грубых искажений, связанных с такими однозначными репликами?

Эти когнитивные искажения бывает очень трудно определить, потому что мы не всегда осознаем свои мысли.

Возможны зрительные и звуковые искажения, усиление цвета и изменение ощущения времени и места.

Тем не менее, внимательно посмотрите на то, что сказала благотворительная организация, и станет ясно, что это грубое искажение.

Все эти и многие другие значения проявляются в форме эпизодов приема пищи и моментов искажения образа тела, которые на первый взгляд могут звучать одинаково.

Это были грубые искажения того, что она сказала терапевту.

Позвольте мне сейчас прояснить одно грубое искажение, которое есть у многих пасторов.

Тенденции

искажение

На других языках

искажение

Британский английский: искажение СУЩЕСТВИТЕЛЬНОЕ /dɪˈstɔːʃən/

Искажение — это превращение чего-то во что-то, что не соответствует действительности или неприемлемо.

Думаю, было бы грубым искажением реальности сказать, что ими двигали корыстные интересы.

Американский английский: искажение / dɪˈstɔrʃən /
Бразильский португальский: distorção
Китайский: 歪曲
Европейский Испанский: distorsión
Французский: деформация
Немецкий: Verzerrung
Итальянский: distorsione
Японский: 歪曲
Корейский: 왜곡
Европейский португальский: distorção
Испанский: искажение
Тайский: การบิดเบือน

Связанные условия

искажение

Новинка от Коллинза

Быстрое задание

Обзор викторины

Вопрос: 1

—

Оценка: 0 / 5

ездил верхом

У меня никогда не было лошади.

дискретный

Я не хочу, чтобы кто-нибудь знал об этом, поэтому будьте .

однотонный

плоский

Ковер зрительно увеличивает комнату.

Ваш счет:

26 сентября 2022 г.

Слово дня

полиглот

Полиглот используется для описания чего-либо, например, книги или общества, в котором используется несколько разных языков.

Подпишитесь на нашу рассылку

Получайте последние новости и получайте доступ к эксклюзивным обновлениям и предложениям

Зарегистрируйтесь

В чем разница между болезнью и болезнью?

На этой неделе мы рассмотрим два слова, которые иногда путают: болезнь и болезнь. Улучшите свой английский с Collins. Подробнее

Учебные пособия для каждого этапа вашего обучения

Ищете ли вы кроссворд, подробное руководство по завязыванию узлов или советы по написанию идеального эссе для колледжа, Harper Reference предоставит вам все необходимое для учебы. Подробнее

Неделя кодирования: 9 ключевых терминов для вашего технологического глоссария

В честь Национальной недели кодирования мы изучили Интернет, чтобы составить список ключевых терминов, которые помогут улучшить ваши знания в области кодирования. Подробнее

Collins English Dictionary Apps

Загрузите наши приложения English Dictionary, доступные как для iOS, так и для Android. Подробнее

Collins Dictionaries for Schools

Наши новые онлайн-словари для школ обеспечивают безопасную и подходящую среду для детей. И самое главное, это приложение не содержит рекламы, так что зарегистрируйтесь сейчас и начните использовать его дома или в классе. Подробнее

Списки слов

У нас есть почти 200 списков слов из самых разных тем, таких как виды бабочек, куртки, валюты, овощи и узлы! Удивите своих друзей своими новыми знаниями! Подробнее

Обновление нашего использования

Существует множество различных факторов, влияющих на то, как английский язык используется сегодня во всем мире. Мы рассмотрим некоторые способы изменения языка. Прочтите нашу серию блогов, чтобы узнать больше. Подробнее

Area 51, Starship и Harvest Moon: слова сентября в новостях

Уверен, многие согласятся, что мы живем в странные времена. Но должны ли они быть настолько странными, чтобы Зона 51 попала в заголовки газет? А при чем здесь рыбы, похожие на инопланетян. Сентябрьские слова в новостях объясняют все. Подробнее

Оценка Scrabble
за «искажение»:
11

Быстрое задание

Обзор викторины

Вопрос: 1

—

Оценка: 0 / 5

промышленно развитая экономика

неустойчивая экономика

Программа имеет большое значение для других передовых .

накапливать энергию

потреблять энергию

Удивительно, как она умеет улыбаться.

огород

сложный участок

Теплая влажная погода творит чудеса на .

пожинать дивиденды

урезать дивиденды

Сделать ему несколько комплиментов .

Ваш счет:

Создайте учетную запись и войдите, чтобы получить доступ к этому БЕСПЛАТНОМУ контенту

Зарегистрируйтесь сейчас или войдите, чтобы получить доступ

Определение искажения

— что такое искажение от SLR Lounge

Искажение

dɪstɔrʃən

Термин:
Описание: Искажение — оптический эффект, вызванный структурой линзы. Существует три типа искажения: бочкообразное, подушкообразное и усы, представляющие собой смесь бочкообразного и подушкообразного искажений. Бочкообразная дисторсия является наиболее часто встречающимся типом искажения и встречается в объективах от нормальных до широкоугольных, причем более выраженные примеры наблюдаются при самых широких фокусных расстояниях. Представьте себе изображение, полученное с помощью объектива «рыбий глаз», и вы будете иметь в виду изображение с сильным, очень преувеличенным бочкообразным искажением. Следует отметить, что не все широкоугольные объективы подвержены бочкообразной дисторсии — существует особый тип объективов, называемый «прямолинейными», которые практически не имеют искажений. Подушкообразное искажение встречается реже, его можно увидеть в старых или некачественных телеобъективах. Линии не изгибаются наружу, как при бочкообразной дисторсии, а сходятся внутрь к центру при наличии подушкообразной дисторсии.

Когда СЛЕДУЕТ затушевывать основные моменты?

Пье Жирса, 2 года назад 5 минут чтения

В этой статье/видео мы покажем вам, как и когда использовать естественный свет для портретов в светлых тонах, чтобы сбалансировать несовершенное освещение с изысканным, аутентичным видом.

Fujifilm X100V Обзор камеры реального мира | Серия личных встреч

Пье Джирса, 2 года назад 11 минут чтения

Наша новая серия «Лицом к лицу» предназначена для того, чтобы предложить ЧЕСТНЫЕ и объективные обзоры снаряжения и поделиться тем, каково это на самом деле жить с продуктами и использовать их в реальных ситуациях.

Камеры Canon

Обзор Canon RF 15-35mm f/2.8 L IS | Беззеркальная рабочая лошадка с широкоугольным зумом

Мэтью Сэвилл, 2 года назад 23 минуты чтения

Этот объектив стоимостью 2300 долларов поднимает планку флагманских широкоугольных зум-объективов. Подходит ли этот объектив для вашей коллекции?

Советы по портрету при естественном освещении | Используйте жесткий свет для придания формы телу

Pye Jirsa, 2 года назад 5 мин чтения

Хотя многие фотографы склонны избегать использования резкого естественного света в портретах, вы можете использовать его для получения драматического эффекта, чтобы придать фигуре модели.

Фотография

4 причины, по которым объектив 85 мм идеально подходит для портретов, и как его использовать

Pye Jirsa, 3 года назад 8 минут чтения

В этом видео Пай приводит четыре причины, по которым объектив с фиксированным фокусным расстоянием 85 мм стал одним из основных инструментов в арсенале фотографа-портретиста, а также рассказывает, как его использовать.

Новости и информация

Устранение искажений объектива с помощью инструмента направленной вертикальной коррекции в Lightroom

Wendell Weithers, 5 лет назад 2 минуты чтения

Широкоугольные объективы позволяют архитектурным фотографам обеспечить необходимую перспективу, чтобы поместить структуру в ее контекст, сохраняя при этом…

Лайтрум

Советы по Lightroom | Как исправить перспективу и искажение в Lightroom

Холли Роа, 5 лет назад 4 минуты чтения

Хотя ретушь и постобработка так же стары, как и сама фотография, существуют уникальные цифровые исправления, и…

Карьера и бизнес фотографа

EXIF.

co | Использование интеллектуальных водяных знаков и встроенных данных Exif для защиты ваших изображений

Wendell Weithers, 5 лет назад 2 мин чтения

Кража изображения или использование изображения без указания авторства и компенсации — это страх, который всегда таится в глубине…

Искажение Определение и значение | Dictionary.com

Лучшие определения
Викторина
Связанный контент
Примеры
Британский
Медицинский

Показывает уровень сложности слова.

[dih-stawr-shuhn]

/ dɪˈstɔr ʃən /

Сохрани это слово!

См. синонимы для: искажение / искажения на Thesaurus.com

Показывает уровень оценки в зависимости от сложности слова.

сущ.

акт или случай искажения.

состояние искажения или относительная степень или величина, на которую что-то искажено или искажается.

все, что искажено, например, звук, изображение, факт и т. д.

Оптика. аберрация линзы или системы линз, при которой увеличение объекта изменяется в зависимости от бокового расстояния от оси линзы.

ВИКТОРИНА

Сыграем ли мы «ДОЛЖЕН» ПРОТИВ. «ДОЛЖЕН» ВЫЗОВ?

Стоит ли вам проходить этот тест на «должен» или «должен»? Это должно оказаться быстрым вызовом!

Вопрос 1 из 6

Какая форма используется для указания обязательства или обязанности кого-либо?

Сравните бочкообразную дисторсию и подушкообразную дисторсию.

Происхождение искажения

Впервые записанное в 1575–1585 гг. , искажение происходит от латинского слова искажения- (основа искажения). См. искажение, -ion

ДРУГИЕ СЛОВА ОТ искажение

искажение·л, искажение·ар·у, прилагательноене·искажение, существительное·вер·искажение, существительное

Слова рядом с искажением

дистомиоз, дистомолярный, дистопульпальный, искажающий, искаженный, искаженный, искаженный аберрация, дистоверсия, дистр., отвлекающий, отвлекающий

Слова, связанные с искажением

предвзятость, преувеличение, ложь, неверное толкование, искажение, искажение, неправильное использование, вздор, изгиб, пряжка, окраска, искажение, черепок, кривизна , джаз, джайв, линия, уродство, увечье, извращение

Как использовать искажение в предложении

Этому «сотруднику новостей» нужен лидер Fox News с определенным авторитетом, кто-то, кто мог бы противостоять мультимиллионерам, которые наполняют расписание прайм-тайма ложью и искажениями.
Говорите громче, Брет Байер. Говорите громче, Крис Уоллес.|Эрик Вемпл|21 января 2021 г.|Washington Post
Еще одно преимущество линз этой формы — меньше искажений и бликов.
Лучшие лыжные очки: что искать в паре, которая вам понравится|Эрик Альт|20 января 2021 г.|Популярная наука
Ценовые искажения акций в индексе усиливают преимущество компаний с малой капитализацией.
Фундаментальный недостаток индексных фондов, взвешенных по капитализации|Джеффри Колвин|7 января 2021 г.|Fortune
Наши автобиографические воспоминания подвержены всевозможным искажениям – то, что психолог Дэниел Шактер нахально называет «совершенными грехами».
Нельзя полностью доверять своим воспоминаниям|Дэвид Линден|30 сентября 2020 г.|Popular-Science

В частности, исследователи ищут искажения, вызванные гравитационными волнами — рябью в пространстве-времени, которые, проходя через пульсары, изменяют время прихода импульсов на Землю.
Некоторые физики видят следы космических струн от Большого взрыва|Томас Льютон|29 сентября 2020 г.|Журнал Quanta
И все же, хотя они редко покидают столицу, они предлагают точку зрения на город, склонную к искажению.
Сердце тьмы: в долину Талибана в Афганистане|Мэтт Тревитик, Дэниел Секман|15 ноября 2014 г.|DAILY BEAST
Во-вторых, однако, работа с TEKS вообще означает искажение или еще хуже.
В учебниках Техаса Моисей — отец-основатель|Эдвард Кантримэн|22 сентября 2014 г.|DAILY BEAST
Маскировка, искажение и обман воспринимались как реальность.
Чему следователи ЦРУ времен холодной войны научились у нацистов|Энни Якобсен|11 февраля 2014|DAILY BEAST проблема?
Мелкая война Нью-Йорка с Airbnb|Джим Эпштейн|12 октября 2013 г.|DAILY BEAST
Великие телешоу отражают нашу жизнь, даже если это искажённое представление, которое обычно делают ситкомы.
«Современная семья» все еще современна?|Кевин Фэллон|9 октября 2013|DAILY BEAST
«Подойди ближе, Татсу Сан», — прошептал он, заставляя свое лицо исказить улыбку.
Художник-дракон|Мэри Макнил Феноллоса
Никаких искажений лица или неуклюжего поведения; нет отсутствия ума; но всегда помнить о Грациях.
Два бурлеска из писем лорда Честерфилда.|Анонимно
На рис. 72 искажение зашло слишком далеко; этот рисунок используется просто в качестве иллюстрации.
Британская энциклопедия, 11-е издание, том 4, часть 3|Разное
Улица была пуста, и пронзительный звук их шагов разносился фантастическим искажением по городу безмолвия.
Женщина дает|Оуэн Джонсон
Мы также получаем некоторое искажение гравитационного, магнитного и электростатического поля.
Острова космоса | Джон W Campbell

Определения британского словаря для искажений

Искажение

/ (dɪˈstɔːʃən) /

существительное

. искаженное

аберрация линзы или оптической системы, в которой увеличение изменяется в зависимости от поперечного расстояния от оси

электроника

нежелательное изменение формы электромагнитной волны или сигнала
результат такого изменения формы волны, особенно потеря четкости при радиоприеме или воспроизведении звука

психол изменение восприятия, при котором это не соответствует действительности

психоанальный маскировка значения бессознательных мыслей, чтобы они могли проявиться в сознании, напр. во сне

Производные формы искажения

искажение, прилагательное

Английский словарь Коллинза — полное и полное цифровое издание 2012 г. © William Collins Sons & Co. Ltd., 1979, 1986 © HarperCollins Publishers 1998, 2000, 2003, 2005, 2006, 2007, 2009, 2012

Медицинские определения искажения

искажения

[dĭ-stôr′shən]

4

Искривление нормальной формы или формы.

Психологический защитный механизм, помогающий подавлять или маскировать неприемлемые мысли.

Паратаксическое искажение.

Другие слова из слова искажение

искажение искажение null прил.

Что такое искажение в музыке: руководство для начинающих

В каком бы музыкальном производстве вы ни оказались, искажение является неизбежным эффектом.

Конечно, хотя все мы знаем, что искажение существует, немногие из нас знают точно что это и когда его следует применять в нашем рабочем процессе производства музыки.

Несмотря на то, что в области дисторшна есть что распаковать, мы здесь, чтобы разбить его и упростить. Присоединяйтесь к нам, пока мы исследуем удивительный хаотичный мир искажений и разберем, как вы можете использовать его в своей музыке!

Что такое искажение?

В своем базовом определении искажение — это изменение формы волны аудиосигнала. Искажение проявляется во многих формах, хотя одна из самых популярных форм называется 9.0539 вырезка . Отсечение — это когда аудиосигнал выходит за пределы максимального сигнала, который может обрабатывать система.

Причина, по которой мы называем это отсечением, заключается в том, что вершины формы волны аудиосигнала резко становятся равными . подрезано от вершины сигнала. Итак, допустим, у вас есть сигнал бочки, который вы сильно нажимаете. В конце концов, если выйти за пределы определенной точки, пикам этой формы волны или основной частоты некуда будет деваться, они сравняются вверху, а гармоники станут громче.

Представьте, что вы запускаете синусоиду до тех пор, пока эти плавные пики не начнут обрезаться вверху и внизу. Если вы обрежете синусоиду достаточно сильно, вы начнете получать то, что выглядит как прямоугольная волна. Как только эта форма будет иметь место, вы получите дополнительное гармоническое содержание. Хотя эта добавленная информация может сделать звук громче, на самом деле она просто сжимает звук, так что выявляются более тихие фрагменты информации.

Если вы оглянетесь на ранние дни аудиотехники, то увидите, что большинство людей считали искажения нежелательным последствием. В цифровом мире это по-прежнему верно во многих отношениях. Тем не менее, многие современные инженеры и продюсеры признают решающую роль искажения в современном музыкальном производстве.

Во многих отношениях искажение стало отличным инструментом для увеличения усиления аудиосигнала.

Основные типы искажений

Слово «искажение» может иметь разное значение для разных людей, но не позволяйте терминологии ввести вас в заблуждение. На самом деле насыщенность, овердрайв и фузз равны . все формы искажения.

Давайте рассмотрим некоторые из наиболее часто используемых типов искажений.

Отсечение

Отсечение, как мы обсуждали ранее, — это когда аудиосигнал выходит за пределы максимального уровня, с которым может справиться система. В цифровой записи и микшировании отсечение, безусловно, является одной из форм искажения, на которое следует обращать внимание, поскольку оно часто приводит к ужасному звуку, если оно не преднамеренное.

Конечно, есть много инженеров, которые умышленно используйте небольшое количество обрезки чтобы оживить чистые сигналы и дать им немного преимущества. Клиппинг позволяет при необходимости добавить немного хруста и характера сигналам.

Это верно в случае цифровых и аналоговых искажений всякий раз, когда данный аудиосигнал превышает порог системы. В DAW этот порог обычно равен 0 dBFS. По сути, всякий раз, когда вы поднимаетесь выше 0 dBFS, вы отсекаете сигнал.

Лента Насыщенность

Насыщение ленты — одна из самых деликатных форм искажения звука. Он не только может чудесным образом искажать сигнал, но также сглаживает любые резкие переходные процессы и добавляет небольшое сжатие, чтобы завершить работу.

Если вы когда-либо хотели разогреть стерильный цифровой звук или добавить ностальгию к своему звуку, насыщение ленты — это то, что вам нужно!

ПРОФЕССИОНАЛЬНЫЙ СОВЕТ: Применяя насыщение к высокочастотным звукам, таким как колокольчики, тарелки или хай-хэт, будьте осторожны. Эти звуки уже содержат массу высокочастотного контента, который может звучать резко и грубо с добавлением усиленных гармоник.

Клапан (трубка) Насыщение

Очень похоже на ленточное сатурирование, ламповое сатурирование может добавить сплоченности и теплоты звуковому сигналу. Однако принцип его работы немного отличается, придавая вашему аудиосигналу уникальный оттенок и различные гармоники.

Овердрайв

Овердрайв — это очень распространенная форма дисторшна, которая находится прямо посередине с точки зрения насыщенности и чистого дисторшна с точки зрения агрессии. Нам нравится думать о овердрайве как о . контролируемая форма стрижки .

В первые дни игры с гитарным дисторшном гитаристы овердрайв их гитарные усилители (запускайте входной сигнал очень сильно), чтобы сделать их лампы насыщенными. Этот уникальный метод управления усилителем создал богатый, устойчивый звук, который положил начало рок-н-ролльной революции 50-х и 60-х годов. Сегодня вы часто найдете педали дисторшна в гитарных установках.

Несмотря на то, что электрогитарные установки, безусловно, были в авангарде исследования овердрайва, теперь люди используют этот эффект практически для чего угодно, от электрических инструментов до вокала и не только!

Искажение

Эффект искажения менее тонкий, чем овердрайв, добавляя к вашему сигналу королевское количество грязи. Мы в основном ассоциируем этот эффект с электрогитарами, особенно в рок-музыке и металле. Если вы хотите, чтобы инструмент звучал агрессивно, создайте искаженный сигнал.

Несоответствие импеданса

Несоответствие импеданса происходит, когда импеданс (измеряемый в омах) выходного сигнала дает более высокое значение импеданса, чем может быть принято в качестве конкретного входного сигнала. Например, подключение гитарного кабеля с высоким импедансом к микрофонному входу с низким импедансом может привести к искажению звука.

Вы часто получаете не только искаженный тон с несоответствием импеданса, но также часто присутствует много нежелательного шума.

Плюсы и минусы искажения

Когда дело доходит до работы со звуковым оборудованием, нежелательные искажения могут стать главным врагом любого продюсера или инженера. Большую часть времени мы хотим сохранить точность аудиосигнала, с которым мы работаем. Искажение вносит изменения в сигнал, которые могут ухудшить звучание чистого сигнала.

Это одна из причин, по которой многие инженеры считают необходимым полагаться на оборудование с высококачественными и дорогими компонентами. Конечно, у искажения также есть много преимуществ при его использовании намеренно .

Давайте рассмотрим несколько плюсов и минусов использования искажения звука.

Преимущества искажения

Искажение отлично подходит для манипулирования сигналом и добавления новых звуковых характеристик, чтобы сделать этот сигнал более захватывающим или энергичным. Благодаря насыщенным основным частотам и улучшенным гармоникам вы можете использовать его, чтобы вывести звук на передний план микса или просто украсить звук, чтобы придать треку определенную атмосферу или настроение.

Одной из интересных способностей, которыми обладает искажение, является . предотвращение маскировки в треке. С дополнительным преимуществом, которое дает дисторшн, он может дать конкретному звуку собственное пространство в плотных миксах, особенно в миксах, где много верхних средних частот.

Например, в рок-музыке звукоинженеры обычно используют дисторшн, чтобы помочь ведущему вокалу пробиться сквозь плотную стену гитар без необходимости изменять общий уровень, и все благодаря резкому и яркому качеству, которое дисторшн может обеспечить сигналу.

Искажение Недостатки

Конечно, нет инь без ян.

Для продюсеров старой школы и микс-инженеров искажения были серьезной проблемой. Уровни громкости часто превышали порог того, с чем может справиться аппаратное обеспечение, и задолго до того, как вы это узнали, у вас было неконтролируемое количество искажений в вашем треке.

Хотя это мышление сегодня немного изменилось, все же есть несколько недостатков, на которые следует обратить внимание.

Одним из недостатков искажения является то, что оно ограничивает динамический диапазон. Когда вы усиливаете гармоники звука и подавляете его основную частоту, вы мгновенно теряете динамический диапазон. Это последствие очень заметно на вокале, ударных, перкуссии или любом другом звуке с преувеличенными переходными процессами.

Конечно, это может быть хорошо, если у вас слишком динамичный звук, а стандартный компрессор не справляется. Однако дело в том, что злоупотребление искажениями в ваших миксах — это очень легкий. Если вы не будете осторожны, вы можете быстро высосать жизнь из смеси при ее применении.

Когда использовать искажение в вашей музыке

Усиление гармоник

Итак, вы смогли создать микс, который звучит красиво и почти безупречно. Конечно, одна из проблем в том, что звучит немного . тоже чистый. Хорошо, что нет причин терять надежду. Все, что вам нужно сделать, это вдохнуть немного жизни в ваш микс, усилив его гармоники!

Если вы хотите добавить немного блеска и присутствия в среднем диапазоне, дисторшн — ваш лучший друг. Когда вы насыщаете звук, вы вводите в него новые частоты, которые могут создать присутствие и богатство.

Иногда простое усиление эквалайзера не помогает. Мы часто обнаруживаем, что если вы изо всех сил пытаетесь услышать что-то в миксе, хотя громкость и эквалайзер не являются правильными инструментами, насыщенность или искажение — это инструменты, к которым нужно стремиться.

Создание звука Lo-Fi

Помимо придания звуку новых гармоник, дисторшн может скрыть его тембр. Подумайте об этом так: чем больше сигнал начинает обрезаться, тем больше теряется часть чистой информации.

Последствия этого изменения частоты могут быть чрезвычайно приятными, позволяя вам лепить звук в миксе уникальными способами. Конечно, когда вы доводите настройки до предела, легко создать лоу-фай тон.

Ограничение динамического диапазона

Как мы уже говорили, насыщение обеспечивает мягкую форму сжатия, которая отлично подходит для ограничения динамики сигнала. В зависимости от того, насколько интенсивно вы насыщаете свой звук, вы можете обрезать узкие пики до точки, где они в основном ограничены.

На самом деле сильное искажение очень похоже на лимитирование в том смысле, что его влияние на динамику практически мгновенно. С обычным компрессором уменьшение усиления происходит немного медленнее.

Наши любимые плагины искажения

1.

Декапитатор Soundtoys

Если вы читали что-нибудь о плагинах сатурации в Интернете, то наверняка наткнулись на Soundtoys Decapitator. Этот плагин является одним из самых популярных процессоров искажения на рынке сегодня. Уникальность Decapitator заключается в том, что разработчики внедрили пять разных режимов для моделирования уникальных типов искажений, таких как старые британские консоли и электронные лампы.

Он также поставляется с удобным автоматическим выравнивателем, который выравнивает уровень выходного сигнала по мере внесения изменений, поэтому вы можете быть уверены, что ваш звук остается на той же выходной громкости, что и при помещении его в Decapitator.

Стиль этого плагина, бесспорно, классический, хотя он отлично подходит для добавления чего угодно, от тонкой насыщенности до резкого искажения.

2. Термоэмиссионная культура UAD Vulture

Thermionic Culture Vulture — одна из самых знаковых форм аппаратного насыщения на планете. Если вы не хотите потратить несколько тысяч долларов, чтобы получить в свои руки одно из устройств, мы предлагаем проверить эмуляцию от UAD. Это невероятно аутентично, позволяя вам обрезать, искажать и насыщать ваши звуки любым способом, который вы считаете нужным.

По нашему мнению, это один из лучших на рынке плагинов для искажения ударных и гитар, особенно при попытке искажения низких или средних частот.

3. Ручка насыщения Softube

Нет причин усложнять применение насыщения или искажения к вашему миксу. Здесь пригодится такой плагин, как Softube Saturation Knob. Плагин имеет три уникальных режима отсечения и ручку Intensity, которую невозможно пропустить, и все это для легкого добавления насыщенности к отдельному звуку или всему миксу.

Лучшая часть?

Softube Saturation Knob абсолютно бесплатен!

Заключительные мысли

Искажение прошло долгий путь со времен приводных усилителей .

Неважно что тип искажений, которые вы используете в своих миксах, обратите внимание, что все они получены из одного и того же процесса обрезки формы волны для добавления гармоник. Прелесть эволюции дисторшна в том, что он прошел путь от эффекта, который когда-то был нежелательным, до творческого инструмента и музыкального эффекта, который лежит в задних карманах миллионов продюсеров и инженеров по микшированию по всему миру.

Есть много способов творчески использовать искажение в миксе, и мы надеемся, что эта небольшая статья дала вам лучшее фундаментальное понимание эффекта и того, почему вы можете захотеть использовать искажение в своем миксе или полностью его избежать. Обязательно используйте некоторые из вышеперечисленных плагинов для разных звуков в вашем миксе и внимательно слушайте, как они изменяют и манипулируют тем, что вы слышите.

Что такое искажение звука и THD и почему это важно?

Искажение звука — это термин, с которым знакомо большинство людей, во многом благодаря Джими Хендриксу, Эдди Ван Халену и всем, кто пытался подражать им, включив свои усилители на 11. Но что такое искажение, что его вызывает и почему это враг аудиофилов?

Люди обычно могут распознать слышимые искажения, хотя они проявляются по-разному. Искажение варьируется от тонкой, едва заметной окраски до слабого «пуха» до неприятного жужжания на определенных нотах или частотах — оно может быть настолько сильным, что звучит так, как будто что-то действительно сломано. Чаще всего искажения появляются, когда мы увеличиваем громкость, и на это есть причины.

Как вы определяете искажение?

Поворот ручки громкости может привести к появлению искажений.

Во-первых, давайте определим, что мы подразумеваем под искажением в общих чертах:

Искажение приводит к изменению формы звуковой волны, что означает, что выходной сигнал отличается от входного.
Если в системе воспроизводится одна частота (тестовый тон), а вывод состоит из нескольких частот, возникает нелинейное искажение.
Если есть какой-либо выходной сигнал, который не масштабируется с приложенным уровнем входного сигнала, это шум, и мы рассматриваем его отдельно от искажения.

Звуковые сигналы искажаются почти так же, как искажается изображение, когда оно проходит через грязный или сломанный объектив, или когда изображение становится насыщенным или «засветленным». Искажение может возникать в нескольких точках цепочки аудиосигнала как при записи, так и при воспроизведении.

Что вызывает искажение?

alvaro ortiz Слишком малая мощность усилителя — это плохо.

Сигнал искажается, когда выход аудиоустройства не отслеживает вход с идеальной точностью. Чисто электронные компоненты нашей сигнальной цепи (усилители, ЦАП), как правило, гораздо более точны, чем электроакустические компоненты, известные как преобразователи. Преобразователи преобразуют электрические сигналы в механические движения для создания звука, как громкоговоритель — или наоборот , как микрофон. Движущиеся части и магнитные элементы преобразователей обычно становятся очень нелинейными за пределами узкого рабочего диапазона. Однако, если вы заставите электронику усилить сигнал сверх их возможностей, все может быстро начать звучать плохо.

Искажение творчески используется в производстве музыки, но это отдельная тема. Здесь мы сосредоточимся на искажении при воспроизведении звука, также известном как путь воспроизведения, что означает, как вы слушаете через динамики или наушники. Для точного воспроизведения звука, что на самом деле является основной целью продуктов HiFi, все искажения считаются плохими, и производители оборудования стремятся устранить их как можно больше.

Как количественно определяется искажение?

Sam Moqadam Искажение, создаваемое источником звука, является важным элементом определенных музыкальных жанров, но мы оставим это на другой день!

Наш входной сигнал — это часть звука, которую мы хотим воспроизвести, также известная как «программный материал» — по крайней мере, так было бы, если бы мы субъективно описывали любые искажения, которые могут присутствовать. Однако в SoundGuys мы стараемся избегать субъективных описаний, когда существуют хорошие объективные показатели. Мы собираемся сделать объективные измерения!

Когда мы хотим охарактеризовать аудиосистемы, мы используем тестовые тоны (синусоиды) или синусоидальные развертки. Это простые аудиосигналы, состоящие из синусоидальных волн на определенных частотах. Сами по себе тестовые сигналы не звучат музыкально, но на самом деле являются основными строительными блоками всех сложных музыкальных сигналов и позволяют нам создавать точные, воспроизводимые и стандартизированные тесты. С помощью тестовых тонов мы можем более эффективно наблюдать и описывать характер любого искажения сигнала, создаваемого нашим устройством во время теста.

Что такое линейное искажение?

Частотную характеристику часто можно рассматривать как фильтр, который может усиливать или ослаблять входной сигнал.

Строго говоря, любое устройство, не имеющее идеально ровной АЧХ, производит линейных искажений. Этот тип искажения сигнала не позволяет точно воспроизвести исходный спектральный состав сигнала. Идеальная частотная характеристика обычно представляет собой плоскую линию, не имеющую линейных искажений. Имейте в виду, однако, что идеальный ответ может не быть плоской линией, в зависимости от предполагаемого применения устройства.

Также возможно изменить форму звуковой волны вообще без изменения частотного содержания путем искажения относительной синхронизации поступления различных частот (это происходит, например, в кроссоверах пассивных громкоговорителей). Вы можете использовать прямоугольные волны, чтобы проверить это, так как изменения их формы выявляют ошибки синхронизации, а просмотр формы волны быстро выявляет проблемы. Графики зависимости фазы от частоты также могут выявить это временное искажение. Идеальные устройства, которые не вносят фазовых или временных ошибок, называются 9.0051 линейная фаза.

Что такое нелинейные искажения?

Как нелинейная передаточная функция изменяет форму входного синусоидального сигнала, что приводит к нелинейным искажениям.

Идеальная синусоида состоит только из одной частоты, хотя реальные устройства производят нелинейности, которые добавляют гармоники и немного или сильно искажают сигнал. Нелинейности присущи устройствам, у которых характеристика ввода-вывода не является прямой линией (например, на рисунке выше). Гармонические искажения — это добавление новых тонов к звуковому сигналу. Эти продукты искажения возникают на частотах, кратных частоте исходного сигнала, и гармонически связаны с исходным тоном. Когда сигнал представляет собой одиночную синусоидальную волну (тон) с частотой f1, гармонические тона имеют частоту f2, f3 и т. д., кратные исходному тону.

Например, основной сигнал частотой 1 кГц, подвергшийся нелинейному искажению, будет производить энергию на частоте 2 кГц (вторая гармоника), 3 кГц (третья гармоника), 4 кГц (четвертая гармоника) и так далее.

Что такое THD?

Общее гармоническое искажение (THD) представляет собой сумму всех гармоник, измеренных на выходе продукта. Измерение THD суммирует все продукты искажения путем сложения дополнительной гармонической энергии в одно значение, выраженное либо в процентах (которые мы обычно показываем в логарифмической шкале), либо в виде значения дБ, представляющего долю энергии. по сравнению с основным или полезным сигналом. Отношение THD будет представлять собой процентное значение менее 100% или отрицательное значение в децибелах. Например, 1% THD эквивалентен -42 дБ, 89% THD составляет -1 дБ. При выполнении этих измерений анализатор должен иметь значительно более низкий THD, чем тестируемое устройство.

Вот видео, которое позволяет вам услышать эффект увеличения количества THD, применяемого к музыке и тестовым сигналам.

THD — наиболее распространенная метрика искажения, с которой вы столкнетесь. На самом деле, термины THD и искажение часто используются взаимозаменяемо, хотя это упрощение, поскольку существует много типов искажений.

Как типичные наушники измеряют THD?

Ниже приведены некоторые реальные примеры THD, измеренные в наушниках с помощью нашей акустической тестовой головки. Как видите, результаты нанесены на график с логарифмической шкалой частот по оси x, как и график частотной характеристики.

Вот пример, состоящий из двух разных наушников-вкладышей от Sennheiser (IE 300, IE 900), которые, судя по их частотным характеристикам, имеют довольно схожие характеристики:

одни и те же продукты показывают нам, что инженеры по продукту добились заметных улучшений, уменьшив нелинейные искажения, создаваемые наушниками более высокого уровня.

Почему

SoundGuys не предоставляет графики THD для каждого продукта?

Хотя наш стандартный тест наушников предоставляет нам информацию о многих параметрах производительности, включая искажения, мы обычно не публикуем все данные, которые собираем. На самом деле, мы редко говорим о THD в наших обзорах наушников по двум причинам:

Измеренный THD не особо коррелирует с субъективными впечатлениями наших обозревателей.
Редко можно найти в продаже наушники, в которых нелинейные искажения являются проблемой, на которую стоит обратить внимание.

В настоящее время мы не включаем все наши измеренные данные, чтобы наши обзоры были максимально сосредоточены на том, что вам нужно знать, без добавления ненужных деталей или повода для недопонимания. Это означает, что вы получаете очищенную версию данных о производительности продукта, подготовленную нашими экспертами по звуку.

Далее: Что такое дизеринг и почему он важен?

Деформация – типы и причины

В этой статье рассматриваются несколько ключевых вопросов, касающихся деформации в изделиях с дуговой сваркой, особенно основные типы и факторы, влияющие на степень деформации.

Что вызывает искажение?

Так как сварка включает сильно локализованный нагрев кромок соединения для сплавления материала, в компоненте возникают неравномерные напряжения из-за расширения и сжатия нагретого материала. Первоначально сжимающие напряжения создаются в окружающем холодном основном металле, когда сварочная ванна образуется из-за теплового расширения горячего металла (зона термического влияния), примыкающего к сварочной ванне. Однако растягивающие напряжения возникают при охлаждении, когда усадке металла шва и непосредственной зоне термического влияния сопротивляется основная масса холодного основного металла.

Нажмите здесь, чтобы посмотреть наши последние технические подкасты на YouTube .

Величину термических напряжений, возникающих в материале, можно увидеть по изменению объема в зоне сварного шва при затвердевании и последующем охлаждении до комнатной температуры. Например, при сварке стали CMn объем расплавленного металла шва будет уменьшаться примерно на 3 % при затвердевании, а объем затвердевшего металла шва/зоны термического влияния (ЗТВ) будет уменьшаться еще на 7 % по мере того, как его температура падает с температура плавления стали до комнатной температуры.

Если напряжения, возникающие при тепловом расширении/сжатии, превышают предел текучести основного металла, происходит локальная пластическая деформация металла. Пластическая деформация вызывает необратимое уменьшение размеров компонентов и деформацию конструкции.

Каковы основные виды искажений?

Деформация проявляется в шести основных формах:

Продольная усадка
Поперечная усадка
Угловое искажение
Изгиб и выпуклость
Изгиб
Скручивание

Основные характеристики наиболее распространенных форм деформации стыковых и угловых швов показаны ниже:

Сжатие зоны сварного шва при охлаждении приводит как к поперечной, так и к продольной усадке.

Неравномерная усадка (по толщине) вызывает угловую деформацию в дополнение к продольной и поперечной усадке.

Например, в одинарном V-образном стыковом шве первый проход вызывает продольную и поперечную усадку и поворот. Второй проход заставляет пластины вращаться, используя первый сварной шов в качестве точки опоры. Следовательно, сбалансированная сварка в двустороннем V-образном стыковом соединении может использоваться для обеспечения равномерного сжатия и предотвращения угловой деформации.

Аналогичным образом, в одностороннем угловом сварном шве неравномерное сжатие вызывает угловую деформацию стоящей ноги. Таким образом, двухсторонние угловые сварные швы можно использовать для контроля деформации вертикального углового шва, но поскольку сварной шов наносится только на одну сторону базовой пластины, теперь в пластине будет возникать угловая деформация.

Продольное искривление сварных листов происходит, когда центр сварного шва не совпадает с нейтральной осью сечения, так что продольная усадка в сварных швах изгибает сечение в криволинейную форму. Плакированный лист имеет тенденцию прогибаться в двух направлениях из-за продольной и поперечной усадки плакирования; это дает выпуклую форму. Блюдо также производится в усиленной обшивке. Пластины обычно вогнуты внутрь между элементами жесткости из-за угловой деформации в сварных швах крепления элементов жесткости (см. основную фотографию).

При гальваническом покрытии большие сжимающие напряжения могут вызвать упругое коробление в тонких пластинах, что приведет к выпуклости, изгибу или ряби.

Деформация из-за упругого изгиба нестабильна: если вы попытаетесь сгладить искривленную пластину, она, вероятно, «выломается» и вывернется в противоположном направлении.

Скручивание в коробчатом сечении вызвано деформацией сдвига в угловых соединениях. Это вызвано неравномерным продольным термическим расширением соприкасающихся кромок. Увеличение количества прихваточных швов для предотвращения деформации сдвига часто снижает количество скручиваний.

Насколько допустима усадка сварного шва?

Почти невозможно точно предсказать степень усадки. Тем не менее, было составлено «правило большого пальца», основанное на размере наплавленного металла. При сварке стали следует делать следующие припуски на усадку на этапе сборки.

Поперечная усадка

Угловой шов 0,8 мм на шов, длина которого не превышает 3/4 толщины листа

Стыковой шов от 1,5 до 3 мм на шов для V-образного соединения 60°, в зависимости от количества проходов

Продольная усадка

Угловой шов 0,8 мм на 3 м сварного шва угловых швов, в частности, увеличивает усадку.

Какие факторы влияют на искажение?

Если металл равномерно нагревать и охлаждать, искажения почти не будет. Однако, поскольку материал локально нагревается и сдерживается окружающим холодным металлом, возникают напряжения, превышающие предел текучести материала, вызывающие необратимую деформацию. Основными факторами, влияющими на вид и степень искажения, являются:

Свойства исходного материала
Величина ограничения
Конструкция шарнира
Подгонка деталей
Процедура сварки

Свойства основного материала

Свойства основного материала, влияющие на деформацию, включают коэффициент теплового расширения и удельную теплоемкость на единицу объема. Так как деформация определяется расширением и сжатием материала, коэффициент теплового расширения материала играет существенную роль в определении возникающих при сварке напряжений и, следовательно, степени деформации. Например, поскольку нержавеющая сталь имеет более высокий коэффициент расширения, чем обычная углеродистая сталь, она с большей вероятностью будет подвержена деформации.

Ограничитель

Если компонент сваривается без каких-либо внешних ограничителей, он деформируется, чтобы уменьшить сварочные напряжения. Таким образом, методы ограничения, такие как «сильные спины» в стыковых сварных швах, могут предотвратить движение и уменьшить деформацию. Поскольку ограничение приводит к более высоким уровням остаточного напряжения в материале, существует больший риск растрескивания металла сварного шва и ЗТВ, особенно в материалах, чувствительных к растрескиванию.

Конструкция соединения

Как стыковые, так и угловые соединения подвержены деформации. Его можно свести к минимуму в стыковых соединениях, выбрав тип соединения, который уравновешивает термические напряжения по толщине листа. Например, двусторонний сварной шов предпочтительнее одностороннего. Двусторонние угловые сварные швы должны исключать угловую деформацию вертикального элемента, особенно если два сварных шва наплавляются одновременно.

Подгонка детали

Подгонка должна быть равномерной, чтобы обеспечить предсказуемую и постоянную усадку. Чрезмерный зазор в стыке также может увеличить степень деформации за счет увеличения количества металла сварного шва, необходимого для заполнения стыка. Соединения должны быть надлежащим образом прихвачены, чтобы предотвратить относительное смещение деталей во время сварки.

Процедура сварки

Это влияет на степень деформации в основном за счет влияния на подводимое тепло. Поскольку процедура сварки обычно выбирается из соображений качества и производительности, у сварщика есть ограниченные возможности для уменьшения деформации.

Что такое дисторсия: Что такое дисторсия?
