Фотография: что такое хроматическая аберрация и как ее исправить?

НЕКЕШЕРОВАННЫЙ КОНТЕНТ

Возможно, вы слышали, как фотографы говорят о «хроматической аберрации», как о болезни. Сегодня мы объясним, что означает этот термин, и поделимся передовыми методами его удаления с фотографий, если в этом возникнет необходимость.

В зависимости от условий освещения или неправильного использования объектива хроматическая аберрация может испортить фотографию и уменьшить количество деталей, запечатленных камерой. В то время как объективы и камеры разрабатываются с использованием технологий, позволяющих уменьшить эти сбои, факт заключается в том, что они все еще появляются при правильных (или неправильных?) Условиях. Продолжайте читать, чтобы узнать больше, в том числе о том, как их исправить с помощью Photoshop или GIMP.

Определение хроматической аберрации в фотографии

Вот изображение, которое, как мы обнаружили, является хорошим примером хроматической аберрации.

Части изображения кажутся мягкими, что отчасти может быть связано с тем, что объектив немного не в фокусе, за исключением того, что аберрация почти наверняка вызывает потерю разрешения деталей. Обратите внимание на синий ореол в левой части изображения, разбросанный по разным областям.

Линзы могут изменять скорость движения света через них, и это функция от частоты этого света. Когда свет проходит через эту линзу, разные длины волн (цвета) движутся с разной скоростью и попадают в разные места на датчике. Иногда использование объектива не предназначенным для него способом может вызвать аберрацию — как на этом снимке, использование объектива, возможно, не подходило для такого экстремального крупным планом. В результате красный, зеленый и синий сходятся в разных точках и создают каналы изображений, которые не совпадают.

Есть больше технических описаний того, что такое хроматическая аберрация, но для наших целей мы сосредоточимся на этом более простом объяснении и на том, как оно связано с файлами изображений.

В этой анимации становится более ясно, что все это означает. Вы можете видеть смещение изображения, когда оно циклически проходит через каналы красного, зеленого и синего цветов. Каждый канал может быть визуализирован достаточно резко, но из-за того, что они объединяются для создания изображения, качество изображения ухудшается. Это повреждение можно исправить, и вот правильный метод, используя понимание того, что такое хроматическая аберрация.

Расширенный способ устранения хроматической аберрации

Откройте изображение с аберрацией. Подходящий способ исправить аберрацию — просто отрегулировать и выровнять каналы, чтобы они соответствовали друг другу. Это может быть проблемой, поскольку свет имеет тенденцию ускоряться в разных точках объектива, создавая больше искажений в одних областях, чем в других.

На заметку читателям: наша демонстрация сделана в Photoshop. Но читатели, использующие другие программы, такие как бесплатное ПО GIMP, также могут использовать этот метод, поскольку мы будем использовать методы, общие для мощных программ для редактирования изображений. Читатели, работающие с фотографиями RAW, имеют более быстрый и автоматический метод уменьшения аберраций, уже существующих в Camera Raw. Существует также особый вид аберрации, иногда называемый » фиолетовая бахрома «Это не то, что мы сегодня корректируем. Подробнее обо всем этом позже.

Начните свою работу с создания копии вашего изображения. Мы будем делать большую часть наших корректировок на этой копии, но нам также понадобится фоновое изображение, когда мы закончим.

Начнем с настройки нашего зеленый канал, чтобы соответствовать нашему красному каналу. Частота света увеличивается по мере того, как свет перемещается от красного к зеленому и синему, поэтому мы настроим зеленый и синий, чтобы они соответствовали более медленной частоте красного. Выберите свой зеленый канал и убедитесь, что ваш синий канал выключен, чтобы вы могли видеть, как ваши зеленый и красный каналы перекрываются.

Выделив зеленый канал, нажмите Ctrl + A, чтобы выбрать все, затем нажмите Ctrl + T, чтобы выполнить свободное преобразование этого зеленого канала.

Тщательно трансформируйте канал, чтобы он соответствовал внешним краям. Когда вы закончите, нажмите клавишу ВВОД, а затем Ctrl + D, чтобы избавиться от выделения. Не беспокойтесь, если на вашем изображении все еще появляются аберрации. Мы исправим это позже.

То же самое касается синего цвета. Выключите зеленый канал, затем выберите и включите синий канал, как показано.

Аналогичным образом измените и свой синий канал: выделите все с помощью Ctrl + A, затем преобразуйте канал с помощью Ctrl + T. Когда вы закончите и ваше изображение уместится по внешним краям, нажмите клавишу ВВОД, чтобы подтвердить преобразование.

Когда вы вернетесь к объединенным каналам RGB, вы обнаружите, что это устранило большую часть очевидных аберраций на фотографии. Наверное, невозможно полностью исправить аберрацию на каждой фотографии, так что это не идеальный ремонт. Части изображения теперь несколько размыты, поэтому давайте исправим их.

Устранение размытости, вызванной смещением каналов

Вы можете с легкостью тратьте ненужное количество времени на корректировку аберраций, но для демонстрации мы просто устраним те, которые вызывают размытие в главной точке фокусировки.

Создайте копию недавно измененного слоя.

Выберите зеленый канал и сдвиньте его, чтобы он соответствовал вашим фокусным областям. Вам нужно будет выделить все с помощью Ctrl + A, прежде чем вы сможете переместить изображение в зеленый канал. Повторите с синим каналом, беспокоясь только о ваших координаторах.

Замаскируйте области за пределами вашего фокуса. Используйте кисть, чтобы смешать их вместе. Когда вы закончите, сгруппируйте две копии и создайте слой-маску для своей группы.

Используйте его, чтобы вернуть все нужные области к исходному изображению.

Создайте небольшую обрезку, чтобы удалить края, затронутые преобразованными вами каналами.

Повторите этот процесс столько раз, сколько считаете нужным, чтобы исправить аберрации до нужного вам уровня. Для получения идеального изображения может потребоваться несколько корректировок каналов, или вы можете удовлетвориться одной простой корректировкой.

---

Чувствуете себя немного увереннее в том, как справиться с такого рода проблемами? Смущает сложность этого, как? Есть лучший и более простой способ борьбы с хроматической аберрацией? Расскажите нам об этом в комментариях или отправьте свои предложения на ерицгооднижнт@новтогеек.ком .

Кредиты изображений: Дейзи, Иван Т., Creative Commons.

Что такое хроматическая аберрация — объяснение типов и примеров

• Категория: Кинематография

ЧАС Вы когда-нибудь делали фото, были невероятно довольны его композицией, освещением! Но вдруг вас охватывает ужас при виде красной и синей окантовки вокруг вашего объекта? Это, мой друг, хроматическая аберрация. В этой статье мы рассмотрим определение хроматической аберрации, а также то, что вызывает хроматическую аберрацию и как ее можно избежать.

почему Nintendo Switch распродан

Что такое хроматическая аберрация в камерах?

Во-первых, давайте определим хроматическую аберрацию

Есть два разных типа хроматических аберраций и простые способы их избежать. Но прежде чем мы углубимся в это, давайте разберемся с определением хроматической аберрации.

ХРОМАТИЧЕСКАЯ АБЕРРАЦИЯ ОПРЕДЕЛЕНИЕ

Что такое хроматическая аберрация?

Хроматическая аберрация , часто называемое «цветной окантовкой», — это распространенное оптическое искажение цвета, которое приводит к появлению паразитных цветов по контуру объектов на фотографии. Этот эффект аберрации возникает из-за неспособности объектива сфокусировать белый свет с различной длиной волны в одной фокальной плоскости. Поскольку разные длины волн света распространяются с разной скоростью, разные цвета могут отклоняться от одной фокальной плоскости, что приводит к эффекту хроматической аберрации. Различные цвета отображаются в зависимости от типа возникающей аберрации.

Способы избежать хроматической аберрации:

• Используйте высококачественный объектив
• Избегайте широкоугольных объективов
• Снимайте с более узкой диафрагмой

Почему это происходит?

Что вызывает хроматическую аберрацию?

Чтобы понять, как избежать этого эффекта, сначала важно понять, как и почему он возникает. Чем вызвана хроматическая аберрация? Во-первых, нам нужно рассмотреть свойства света и то, как он распространяется.

как раскол связан с нерушимым

Белый свет содержит все длины волн цвета. Однако разные длины волн (и разные цвета) распространяются с разной скоростью.

Разница в скорости этих разных длин волн влияет на то, как каждая из них проходит через элементы объектива. Показатель преломления стекла внутри линзы может привести к тому, что эти длины волн попадут в разные фокусные точки по мере их прохождения.

Вот объяснение, любезно предоставленное Pixel Prophecy.

Объяснение хроматической аберрации

На это явление влияют различные факторы, такие как качество объектива, диафрагма, качество света и т. д. Результатом является цветная кайма по краям объектов на фотографии.

boku no hero academia второй сезон

Что такое хроматическая аберрация в камерах?

Виды хроматических аберраций

Что хроматическая аберрация делает с фотографиями? Это зависит от того, какой тип аберрации имеет место. Есть два конкретных способа, которыми свет может привести к хроматической аберрации в фотография а также кинематография .

Боковая аберрация

Боковая аберрация возникает, когда существует разница в уровне увеличения различных длин волн света. Этот тип аберрации, также называемый поперечной аберрацией, приводит к сине-желтой или красно-зеленой окантовке.

Осевая аберрация

Осевая аберрация возникает, когда есть различия в скорости и длине волны света, что приводит к тому, что эти длины волн не попадают в одну и ту же фокальную плоскость.

Виды хроматических аберраций в фотографии.

Хроматическая аберрация распространена и иногда используется как стилистический выбор. Однако, если вы хотите, чтобы изображения были как можно более реалистичными и реалистичными, важно сделать все возможное, чтобы этого избежать.

Решения

Исправление хроматической аберрации

Хотя можно устранить и свести к минимуму аберрацию при постобработке, избегая всего этого во время съемки, вы получите максимально реалистичные фотографии. Вот несколько советов, как избежать этого эффекта.

Используйте высококачественный объектив

Использование высококачественного объектива уменьшит вероятность возникновения аберрации из-за более качественных стеклянных элементов внутри вашего объектива. Эти линзы должным образом преломляют свет и минимизируют аберрацию при прохождении света.

Снимайте с более узкой диафрагмой

Наконец, когда это возможно, стреляйте в более узкое отверстие . Почему? При съемке с широко открытой диафрагмой, скажем, при f/1.8, количество света, попадающего в объектив, увеличивается, что повышает вероятность появления аберраций на ваших изображениях. Новое в концепции апертуры камеры? Посмотрите наше полное видео с разбивкой диафрагмы ниже.

звездные войны шоу на дисней плюс

Полное руководство по диафрагме камеры • Подпишитесь на YouTube

Если вам не хватает света, используйте более высокий ИСО , вспышка или медленнее Скорость затвора чтобы закрыть апертуру.

Избегайте использования широкоугольных объективов

Широкоугольные объективы отличные инструменты для съемки пейзажей, уникальных портретов и многого другого. Однако, поскольку эти широкие фокусные расстояния являются краями стекла внутри линзы, они открывают дверь для возникновения хроматиновой аберрации. Взгляните на это визуально в примере аберрации ниже.

Пример хроматической аберрации

Если вы действительно пытаетесь избежать этого типа аберрации в своей фотографии, избегайте использования широкоугольных объективов или, по крайней мере, инвестируйте в высококачественный широкоугольный объектив.

Измерение хроматизма оптических систем

Заглавная страница Избранные статьи Случайная статья Познавательные статьи Новые добавления Обратная связь КАТЕГОРИИ: Археология Биология Генетика География Информатика История Логика Маркетинг Математика Менеджмент Механика Педагогика Религия Социология Технологии Физика Философия Финансы Химия Экология ТОП 10 на сайте Приготовление дезинфицирующих растворов различной концентрации Техника нижней прямой подачи мяча. Франко-прусская война (причины и последствия) Организация работы процедурного кабинета Смысловое и механическое запоминание, их место и роль в усвоении знаний Коммуникативные барьеры и пути их преодоления Обработка изделий медицинского назначения многократного применения Образцы текста публицистического стиля Четыре типа изменения баланса Задачи с ответами для Всероссийской олимпиады по праву Мы поможем в написании ваших работ! ЗНАЕТЕ ЛИ ВЫ? Влияние общества на человека Приготовление дезинфицирующих растворов различной концентрации Практические работы по географии для 6 класса Организация работы процедурного кабинета Изменения в неживой природе осенью Уборка процедурного кабинета Сольфеджио. Все правила по сольфеджио Балочные системы. Определение реакций опор и моментов защемления

⇐ ПредыдущаяСтр 2 из 7Следующая ⇒ Цель ра­бо­ты 1. Изу­че­ние ме­то­ди­ки из­ме­ре­ния хро­ма­тиз­ма по­ло­же­ния и уве­ли­че­ния оп­ти­че­ской сис­те­мы. 2. Из­ме­ре­ние хро­ма­тиз­ма по­ло­же­ния и уве­ли­че­ния оп­ти­че­ской сис­те­мы, оцен­ка ее ка­че­ст­ва. Об­щие све­де­ния Хро­ма­ти­че­ская абер­ра­ция – это од­на из ос­нов­ных абер­ра­ций оп­ти­че­ских сис­тем, обу­слов­лен­ная за­ви­си­мо­стью по­ка­за­те­ля пре­лом­ле­ния про­зрач­ных сред от дли­ны вол­ны све­та. Стек­ло мар­ки “К8”, на­при­мер, для све­та с дли­ной вол­ны 656,3 нм (ли­ния С) име­ет по­ка­за­тель пре­лом­ле­ния nc=1,51390. Для жел­то­го из­лу­че­ния на­трия с дли­на­ми волн 589,6 и 589,0 (ли­ния D) nD=1,51630. Для го­лу­бой ли­нии во­до­ро­да с дли­ной вол­ны 486,1 нм (ли­ния F) nF= 1,52196 и т. п. Хро­ма­тизм мо­жет про­явить­ся лишь в сис­те­мах, вклю­чаю­щих эле­мен­ты из пре­лом­ляю­щих ма­те­риа­лов, на­при­мер лин­зы. Зер­ка­лам хро­ма­ти­че­ская абер­ра­ция не свой­ст­вен­на, иначе говоря, зер­ка­ла ах­ро­ма­тич­ны. При про­хо­ж­де­нии че­рез оп­ти­че­скую сис­те­му све­то­во­го пуч­ка, со­стоя­ще­го из лу­чей раз­лич­ных длин волн, да­же в иде­аль­ной сис­те­ме мо­гут при­сут­ст­во­вать две эле­мен­тар­ные хро­ма­ти­че­ские абер­ра­ции, по­сколь­ку по­ло­же­ние изо­бра­же­ния оп­ре­де­ля­ет­ся дву­мя ко­ор­ди­на­та­ми – рас­стоя­ни­ем изо­бра­же­ния S′ от оп­ти­че­ской сис­те­мы и рас­стоя­ни­ем l’ точ­ки изо­бра­же­ния от оп­ти­че­ской оси. Су­ще­ст­ву­ют два ти­па хро­ма­ти­че­ских абер­ра­ций, не за­ви­ся­щих один от дру­го­го: хро­ма­тизм по­ло­же­ния изо­бра­же­ния и хро­ма­тизм уве­ли­че­ния. Хро­ма­тизм по­ло­же­ния изо­бра­же­ниясо­сто­ит в том, что изо­бра­же­ния точ­ки, об­ра­зуе­мые лу­ча­ми раз­ной дли­ны вол­ны, ле­жат на раз­лич­ных рас­стоя­ни­ях от сис­те­мы (по­ло­же­ния глав­ных фо­ку­сов на оп­ти­че­ской оси не сов­па­да­ют для лу­чей раз­но­го цве­та (рис. 3.1) от­ре­зок O1O2). При этом ти­пе хро­ма­ти­че­ской абер­ра­ции на эк­ра­не, по­став­лен­ном там, где фор­ми­ру­ет­ся изо­бра­же­ние, пер­пен­ди­ку­ляр­но оп­ти­че­ской оси вме­сто од­ной свет­лой точ­ки на­блю­да­ет­ся со­во­куп­ность цвет­ных круж­ков.     Рис. 3.1. Изо­бра­же­ния точ­ки, об­ра­зуе­мые лу­ча­ми раз­ной дли­ны вол­ны   Фо­кус­ные рас­стоя­ния од­ной и той же лин­зы для раз­лич­ных длин волн раз­лич­ны. Го­лу­бые лу­чи фо­ку­си­ру­ют­ся бли­же к лин­зе, а крас­ные — даль­ше. Хро­ма­ти­че­ская абер­ра­ция по­ло­же­ния оп­ре­де­ля­ет­ся как раз­ность рас­стоя­ний от по­след­ней по­верх­но­сти оп­ти­че­ской сис­те­мы па­ра­кси­аль­ных изо­бра­же­ний, об­ра­зуе­мых лу­ча­ми раз­лич­ных цве­тов.   Рис. 3.2. Ход лу­чей в оп­ти­че­ской сис­те­ме при на­ли­чии хро­ма­тиз­ма по­ло­же­ния. Хро­ма­тизм по­ло­же­нияоп­ре­де­ля­ет­ся рас­стоя­ни­ем δS’хр=S’λ2 – S’λ1 (рис. 3.2) ме­ж­ду дву­мя плос­ко­стя­ми изо­бра­же­ний од­ной и той же плос­ко­сти пред­ме­тов лу­ча­ми двух длин волн λ1 и λ2. Из­ме­ря­ет­ся эта абер­ра­ция раз­но­стью рас­стоя­ний от сис­те­мы до со­от­вет­ст­вую­щих то­чек изо­бра­же­ния. Хро­ма­ти­че­ская абер­ра­ция по­ло­же­ния – это абер­ра­ция на­клон­но­го пуч­ка, вы­ра­жаю­щая­ся в из­ме­не­нии фо­кус­но­го рас­стоя­ния сис­те­мы для раз­лич­ных длин волн. Хро­ма­тизм уве­ли­че­нияоп­ре­де­ля­ет­ся тем, что по­пе­реч­ные уве­личе­ния оп­ти­че­ских изо­бра­же­ний объ­ек­та, фор­ми­руе­мых лу­ча­ми раз­ной дли­ны вол­ны, мо­гут ока­зать­ся не­оди­на­ко­вы­ми. Это вы­зва­но раз­ли­чи­ем по­ло­же­ний глав­ных плос­ко­стей сис­те­мы для лу­чей с не­рав­ны­ми дли­на­ми волн, да­же ес­ли их фо­ку­сы сов­па­да­ют, но от­ли­ча­ют­ся фо­кус­ные рас­стоя­ния. Из-за хро­ма­тиз­ма уве­ли­че­ния пред­ме­ты ко­неч­ных раз­ме­ров да­ют изо­бра­же­ния с цвет­ной кай­мой. Хро­ма­ти­че­ская абер­ра­ция уве­ли­че­ния L’хр оп­ре­де­ля­ет­ся как раз­ность ор­ди­нат то­чек пе­ре­се­че­ния плос­ко­сти изо­бра­же­ния глав­ны­ми лу­ча­ми раз­лич­ных длин волн. Для ко­ли­че­ст­вен­ной оцен­ки хро­ма­ти­че­ских абер­ра­ций обыч­но бе­рут две дли­ны вол­ны λ1 и λ2, ле­жа­щие по обе сто­ро­ны от­но­си­тель­но сред­ней дли­ны вол­ны λ0, для ко­то­рой кор­ри­ги­ро­ва­ны мо­но­хро­ма­ти­че­ские абер­ра­ции. Хро­ма­ти­че­ские абер­ра­ции оп­ре­де­ля­ют­ся раз­но­стью абс­цисс и ор­ди­нат, вы­шед­ших из сис­те­мы лу­чей, со­от­вет­ст­вую­щих дли­нам волн λ1, λ2: Вы­бор этих лу­чей оп­ре­де­ля­ет­ся на­зна­че­ни­ем объ­ек­ти­ва (фо­то­гра­фи­ро­ва­ние в оп­ре­де­лен­ной об­лас­ти спек­тра, ви­зу­аль­ные на­блю­де­ния, про­ек­ция и т.д.). На­при­мер, объ­ек­ти­вы фо­то­ап­па­ра­тов ши­ро­ко­го при­ме­не­ния, пред­на­зна­чен­ные для ра­бо­ты как с чер­но-бе­лы­ми, так и с цвет­ны­ми ма­те­риа­ла­ми, ах­ро­ма­ти­зи­ру­ют­ся для длин волн λ′С = 434,1 нм и λС = 656,3 нм. Аэ­ро­фо­то­объ­ек­ти­вы для аэ­ро­съём­ки, как пра­ви­ло, при­ме­ня­ют­ся с жел­тым, оран­же­вым или крас­ным све­то­фильт­ра­ми в со­че­та­нии с пан­хро­ма­ти­че­ски­ми ма­те­риа­ла­ми. Это тре­бу­ет ах­ро­ма­ти­за­ции объ­ек­ти­вов в об­лас­ти спек­тра от ~590 — 620, до ~660 — 680 нм.     Рис. 3.3. Ход лу­чей в оп­ти­че­ской сис­те­ме при на­ли­чии хро­ма­тиз­ма уве­ли­че­ния   В оп­ти­че­скую сис­те­му из точ­ки В (рис. 3.3) па­да­ет по­ли­хро­ма­ти­че­ский глав­ный луч. По­сле пре­лом­ле­ния в оп­ти­че­ской сис­те­ме этот луч раз­ло­жит­ся на со­став­ные час­ти в пре­де­лах рас­смат­ри­вае­мо­го диа­па­зо­на спек­тра и об­ра­зу­ет се­рию изо­бра­же­ний от L′C до L′F. Раз­ность ве­ли­чин цвет­ных изо­бра­же­ний, вы­чис­лен­ных по глав­но­му лу­чу, на­зы­ва­ет­ся хро­ма­тиз­мом уве­ли­че­нияи име­ет вид dL′=L′C – L′F, или в об­щем слу­чае dL′=L′λ1 — L′λ2 . Хро­ма­тизм уве­ли­че­ния вы­зы­ва­ет по­яв­ле­ние цвет­ных кон­ту­ров изо­бра­же­ния, ко­то­рые соз­да­ют нерез­кость изо­бра­же­ния. Опи­са­ние ла­бо­ра­тор­ной ус­та­нов­ки Схе­ма ус­та­нов­ки пред­став­ле­на на рис. 3.4:   Рис. 3.4. Схе­ма ус­та­нов­ки для кон­тро­ля хро­ма­ти­че­ских абер­ра­ций: 1 – лам­па под­свет­ки 12 В; 2 – кон­ден­сор; 3 – ин­тер­фе­рен­ци­он­ные све­то­фильт­ры; 4 – щель; 5 – объ­ек­тив кол­ли­ма­то­ра; 6 – про­ве­ряе­мая оп­ти­че­ская сис­те­ма; 7 – по­пе­реч­ная ли­ней­ка; 8 – про­доль­ная ли­ней­ка; 9 – мик­ро­скоп с оку­ляр­-мик­ро­мет­ром   Щель 4 че­рез кон­ден­сор 2 под­све­чи­ва­ет­ся лам­пой на­ка­ли­ва­ния 1. Кол­ли­ма­тор 5 ус­та­нов­лен на по­во­рот­ном ры­ча­ге, ко­то­рый по­зво­ля­ет осу­ще­ст­в­лять уг­ло­вую под­виж­ку кол­ли­ма­то­ра во­круг вер­ти­каль­ной оси с по­мо­щью ма­хо­ви­ка. Мик­ро­скоп име­ет под­виж­ку вдоль оп­ти­че­ской оси, из­ме­ре­ние его пе­ре­ме­ще­ния вдоль оп­ти­че­ской оси про­из­во­дит­ся по ин­ди­ка­то­ру, из­ме­ре­ние его пе­ре­ме­ще­ния пер­пен­ди­ку­ляр­но оп­ти­че­ской оси про­из­во­дит­ся по оку­ляр-мик­ро­мет­ру. Уг­ло­вое пе­ре­ме­ще­ние кол­ли­ма­то­ра от­счи­ты­ва­ет­ся по лим­бу в диа­па­зо­не 15º. Тех­ни­че­ские ха­рак­те­ри­сти­ки Це­на де­ле­ния мик­ро­ско­па с оку­ляр­-мик­ро­мет­ром 0,96 мкм, це­на де­ле­ния ин­ди­ка­то­ра пе­ре­ме­ще­ния мик­ро­ско­па вдоль оп­ти­че­ской оси   0,002 мм, дли­ны волнин­тер­фе­рен­ци­он­ных све­то­фильт­ров λ=665 нм, λ=522 нм, λ=416 нм, по­лу­ши­ри­на волнин­тер­фе­рен­ци­он­ных све­то­фильт­ров Δλ~10 нм, фо­кус­ное рас­стоя­ние объ­ек­ти­ва кол­ли­ма­то­ра 270 мм, це­на де­ле­ния лим­ба уг­ло­во­го пе­ре­ме­ще­ния кол­ли­ма­то­ра 1º, све­то­вой диа­метр кол­ли­ма­то­ра дол­жен пре­вы­шать диа­метр вход­но­го зрач­ка ис­пы­туе­мой сис­те­мы, не ме­нее   10-15%, уве­ли­че­ние из­ме­ри­тель­но­го мик­ро­ско­па, не ме­нее 100-150×. По­ря­док ра­бо­ты Подготовка к измерениям 1. Оз­на­комиться с ла­бо­ра­тор­ной ус­та­нов­кой. 2. По­лу­чи­ть у пре­по­да­ва­те­ля ис­сле­дуе­мую оп­ти­че­скую сис­те­му. 3. Ус­та­но­ви­ть ис­пы­туе­мую сис­те­му в оп­ра­ву, за­кре­п­лен­ную на ос­но­ва­нии ус­та­нов­ки так, что­бы центр вход­но­го зрач­ка на­хо­дил­ся вбли­зи оси вра­ще­ния по­во­рот­но­го уст­рой­ст­ва кол­ли­ма­то­ра. Из­ме­ре­ние хро­ма­тиз­ма уве­ли­че­ния 4. Ус­та­но­ви­ть в кол­ли­ма­тор ин­тер­фе­рен­ци­он­ный све­то­фильтр λ0=522 нм. 5. Умень­шать ши­ри­ну ще­ли кол­ли­ма­то­ра до тех пор, по­ка не бу­дет умень­шать­ся ши­ри­на изо­бра­же­ния ще­ли в фо­каль­ной плос­ко­сти ис­пы­туе­мо­го объ­ек­ти­ва. 6. Сфо­ку­си­ровать из­ме­ри­тель­ный мик­ро­скоп на плос­кость наи­луч­ше­го ви­де­ния по цен­тру по­ля объ­ек­ти­ва. 7. Ус­та­но­ви­ть по­во­рот­ный ры­чаг с кол­ли­ма­то­ром на угол 5º. 8. Сме­сти­ть из­ме­ри­тель­ный мик­ро­скоп по по­пе­реч­ной ли­ней­ке в плос­ко­сти изо­бра­же­ния до со­вме­ще­ния ще­ли с цен­тром по­ля зре­ния мик­ро­ско­па. 9. Снять по шка­ле оку­ляр­-мик­ро­мет­ра не ме­нее трех от­счё­тов aiλj,со­от­вет­ст­вую­щих по­ло­же­нию изо­бра­же­ния ще­ли для ка­ж­дой по­сле­до­ва­тель­но вы­де­лен­ной дли­ны вол­ны све­та из за­дан­ной об­лас­ти спек­тра λ0=522 нм, λ1=665 нм, λ2=416 нм, ус­та­но­вив со­от­вет­ст­вую­щие ин­тер­фе­рен­ци­он­ные фильт­ры. 10. Ус­та­но­ви­ть по­во­рот­ный ры­чаг с кол­ли­ма­то­ром на угол минус 5º. 11. Снять от­сче­ты biλj по пунктам 8, 9. 12. По­вто­ри­ть из­ме­ре­ния по пунктам 8, 9 не ме­нее трех раз. 13. Все по­лу­чен­ные дан­ные све­сти в таб­ли­цу для расчета хроматизма увеличения согласно указанному образцу.   λ, нм   ω (yi) От­счеты aiλj в де­лени­ях оку­ляр-­мик­ро­мет­ра Сред­нее aiλj aiλj-aiλ0   От­сче­ты biλj в де­ле­ни­ях оку­ляр­-мик­ро­мет­ра Сред­нее biλj biλj—biλ0   y′iλj — y′iλ0       a1 a2 a3 b1 b2 b3                                                                                             14. Хро­ма­ти­че­скую абер­ра­цию уве­ли­че­ния для λ1 и λ2 от­но­си­тель­но λ0 оп­ре­де­ли­ть по фор­му­ле: , где aiλj –сред­не­ариф­ме­ти­че­ское зна­че­ние от­сче­та по шка­ле оку­ляр-мик­ро­мет­ра в точ­ке по­ля зре­ния оп­ти­че­ской сис­те­мы ωi(yi) для дли­ны вол­ны λj; aiλ0 – то же для дли­ны вол­ны λ0; biλj – то же для дли­ны вол­ны λj в точ­ке по­ля зре­ния оп­ти­че­ской сис­те­мы ωi(-yi); biλ0 – то же для вол­ны λ0; n – це­на де­ле­ния шка­лы оку­ляр-­мик­ро­мет­ра с уче­том уве­ли­че­ния мик­ро­объ­ек­ти­ва в миллиметрах. 15. Вы­чис­ли­ть по­греш­но­сти из­ме­ре­ний σ’, S’, Δi. 16. Оце­ни­ть ве­ли­чи­ну хро­ма­ти­че­ской абер­ра­ции уве­ли­че­ния. 17. По­строить гра­фик абер­ра­ций δyλj=f(λ), где δyλj=yiλj-yiλ0 Из­ме­ре­ние хро­ма­ти­че­ской абер­ра­ции по­ло­же­ния 18. Ус­та­но­ви­ть в кол­ли­ма­тор ин­тер­фе­рен­ци­он­ный фильтр с λ0=522 мм. 19. Ус­та­но­ви­ть кол­ли­ма­тор на угол ω=0. 20. Сфо­ку­си­ровать из­ме­ри­тель­ный мик­ро­скоп на плос­кость наи­луч­ше­го ви­де­ния по цен­тру по­ля объ­ек­ти­ва. Снять не ме­нее трех от­сче­тов С0 по ин­ди­ка­то­ру. 21. Ус­та­но­ви­ть в кол­ли­ма­тор по­сле­до­ва­тель­но ин­тер­фе­рен­ци­он­ные фильт­ры с λ1=665 нм, λ2=416 нм. 22. Сфо­ку­си­ровать мик­ро­скоп по­сле­до­ва­тель­но на щель при λ0, λ1, λ2. Снять от­счё­ты С1…С3. 23. По­лу­чен­ные дан­ные за­не­сти в таб­ли­цу для определения хроматизма положения согласно указанному образцу. λ, нм ωi От­сче­ты Сiλj в де­ле­ни­ях мик­ро­ско­па Сред­нее Сiλj ΔSi′ С1 С2 С3                               24. Хро­ма­ти­че­скую абер­ра­цию по­ло­же­ния для длин волн оп­ре­де­лить по фор­му­ле: ΔSi′=Ciλj — Cjλ0 25. Вы­чис­ли­ть по­греш­но­сти из­ме­ре­ний σ, S, Δi 26. Оце­ни­ть ве­личи­ну хро­ма­ти­че­ской абер­ра­ции по­ло­же­ния. 27. По­строить гра­фик абер­ра­ции δSλ′=f(λ). 28. По всем по­лу­чен­ным дан­ным со­ставить от­чет. Кон­троль­ные во­про­сы 1. Что та­кое хро­ма­ти­че­ская абер­ра­ция уве­ли­че­ния, по­ло­же­ния? 2. Ка­ким об­ра­зом на­ли­чие абер­ра­ций хро­ма­тиз­ма уве­ли­че­ния и по­ло­же­ния влия­ет на ка­че­ст­во изо­бра­же­ния сис­те­мы? 3. Объ­яс­ни­те прин­цип из­ме­ре­ния хро­ма­ти­че­ской абер­ра­ции по­ло­же­ния, уве­ли­че­ния. 4. От че­го за­ви­сит точ­ность из­ме­ре­ния абер­ра­ций? 5. По­че­му на­блю­де­ние изо­бра­же­ния ще­ли про­из­во­дит­ся с по­мо­щью мик­ро­ско­па? 6. Как влия­ет уве­ли­че­ние мик­ро­ско­па на точ­ность из­ме­ре­ния абер­ра­ции? 7. Для че­го в дан­ной ус­та­нов­ке при­ме­не­ны ин­тер­фе­рен­ци­он­ные фильт­ры?     Лабораторная работа № 4 ⇐ Предыдущая1234567Следующая ⇒ Читайте также:  Техника прыжка в длину с разбега Тактические действия в защите История Олимпийских игр История развития права интеллектуальной собственности

Последнее изменение этой страницы: 2017-02-10; просмотров: 370; Нарушение авторского права страницы; Мы поможем в написании вашей работы! infopedia. su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Обратная связь — 161.97.168.212 (0.016 с.)

Фотография: Что такое хроматическая аберрация и как я могу это исправить?

Возможно, вы слышали, что фотографы говорят о «хроматической аберрации», как будто это болезнь. Сегодня мы дадим объяснение того, что означает этот термин, и расскажем о продвинутой технике его удаления из фотографий, если возникнет такая необходимость.

В зависимости от условий освещенности или неправильного использования объектива хроматическая аберрация может испортить фотографию и уменьшить количество деталей, снимаемых камерой. В то время как объективы и камеры разработаны с технологией, позволяющей уменьшить эти глюки, простой факт заключается в том, что они все еще появляются в правильных (или неправильных?) Условиях. Продолжайте читать, чтобы узнать больше, в том числе, как вы можете исправить их с помощью Photoshop или GIMP.

Определение хроматической аберрации в фотографии

Вот изображение, которое мы нашли, это хороший пример хроматической аберрации. Части изображения выглядят мягкими, что может быть частично связано с тем, что объектив немного не сфокусирован, за исключением того, что аберрация почти наверняка приводит к потере разрешения деталей. Обратите внимание на синий ореол с левой стороны изображения, разбросанный по разным областям.

Линзы могут изменять скорость света, который проходит через него, и это зависит от частоты света. Когда свет проходит через эту линзу, разные длины волн (цвета) движутся с разными скоростями и попадают в разные места на сенсоре. Иногда использование объектива таким образом, чтобы он не был сконструирован, может привести к аберрации — например, при съемке с объективом, который, возможно, был неподходящим для такого экстремального крупного плана. В результате красный, зеленый и синий сходятся в разных точках и создают каналы изображения, которые не совпадают.

Есть более технические описания того, что такое хроматическая аберрация, но для наших целей мы сосредоточимся на этом более простом объяснении и как оно относится к файлам изображений.

В этой анимации становится понятнее, что все это значит. Вы можете видеть смещение изображения, когда оно проходит через красный, зеленый и синий цветовые каналы. Каждый канал может отображаться достаточно резко, но поскольку они объединяются для создания изображения, качество изображения ухудшается. Это повреждение можно исправить, и вот правильный метод, используя понимание того, что такое хроматическая аберрация.

Исправление хроматической аберрации продвинутым способом

Откройте изображение, пораженное аберрацией. Надлежащий способ устранения аберрации — просто настроить и выровнять каналы так, чтобы они соответствовали друг другу. Это может быть проблемой, так как свет имеет тенденцию ускоряться в разных точках линзы, создавая большее искажение в некоторых областях, чем в других.

Примечание для читателей: наша демонстрация сделана в Photoshop. Но для тех читателей, которые используют другие программы, такие как бесплатная GIMP, также можно использовать этот метод, так как мы будем использовать методы, общие для мощного программного обеспечения для редактирования изображений. Считыватели, работающие с фотографиями в формате RAW, имеют более быстрый и более автоматический способ уменьшения аберраций, уже существующих в необработанном виде. Существует также особый вид аберрации, иногда называемый « пурпурной бахромой », который мы сегодня не корректируем. Больше информации обо всем этом позже.

Начните свою работу, сделав копию вашего изображения. Мы будем вносить большинство изменений в эту копию, но нам также понадобится наше фоновое изображение, когда мы закончим.

Мы начнем с настройки нашего зеленого канала, чтобы он соответствовал нашему красному каналу. Частота света увеличивается с перемещением света с красного на зеленый и синий, поэтому мы будем настраивать зеленый и синий, чтобы соответствовать более медленной частоте красного. Выберите свой зеленый канал и убедитесь, что ваш синий канал выключен, чтобы вы могли видеть, как ваши зеленый и красный каналы перекрываются.

Выделив зеленый канал, нажмите Ctrl + A, чтобы выделить все, затем нажмите Ctrl + T, чтобы выполнить бесплатное преобразование этого зеленого канала.

Тщательно преобразуйте канал так, чтобы он соответствовал внешним краям. Когда вы закончите, нажмите Enter, затем Ctrl + D, чтобы избавиться от выделения. Не беспокойтесь, если часть вашего изображения все еще имеет аберрации. Мы исправим это позже.

То же самое касается и синего цвета. Выключите зеленый канал, затем выберите и включите синий канал, как показано на рисунке.

Вы сделаете аналогичную настройку для своего синего канала — выделите все с помощью Ctrl + A, затем преобразуйте канал с помощью Ctrl + T. Когда вы закончите, и ваше изображение будет соответствовать внешним краям, нажмите Enter, чтобы зафиксировать преобразование.

Когда вы вернетесь к объединенным каналам RGB, вы обнаружите, что это исправило большую часть очевидной аберрации на фотографии. Вероятно, невозможно идеально восстановить аберрацию на каждой фотографии, поэтому это не идеальный ремонт. Части изображения теперь немного размыты, поэтому давайте потратим немного времени на их исправление.

Устранение размытия, вызванного смещением каналов

Вы можете легко потратить ненужное количество времени на настройку аберраций, но ради демонстрации мы просто устраняем те, которые вызывают размытие в главном фокусе.

Создайте копию вашего недавно настроенного слоя.

Выберите зеленый канал и подтолкните его так, чтобы он соответствовал вашим точкам фокусировки. Вам придется выбрать все с помощью Ctrl + A, прежде чем вы сможете подтолкнуть изображение в зеленом канале. Повторите с синим каналом, беспокоясь только о ваших фокусах.

Маскируйте области за пределами вашего фокуса. Используйте кисть, чтобы смешать их вместе. Когда вы закончите, сгруппируйте две копии и создайте маску слоя для вашей группы. Используйте его, чтобы вернуть любые области, которые вам нужны, к исходному изображению.

Создайте небольшую обрезку, чтобы удалить края, на которые влияют трансформированные вами каналы.

Повторите этот процесс столько раз, сколько вам нужно, чтобы идеально исправить аберрации до необходимого уровня. Для получения идеального изображения может потребоваться несколько настроек каналов, или вы можете быть удовлетворены одной простой настройкой.

---

Чувствуете себя немного увереннее в том, как справиться с такого рода проблемами? Смущенный сложность этого, как? Есть лучший, более простой метод для борьбы с хроматической аберрацией? Сообщите нам об этом в комментариях или отправьте свои предложения по адресу [email protected] .

Авторы изображения: Daisy by Ivan T, Creative Commons.

Хроматические аберрации — что это и как избежать?

Хроматические аберрации (также известны как цветовая окантовка или дисперсия) — распространенная проблема линзы, которая возникает, когда цвета неправильно преломляются (изгибаются) в линзе, в результате чего возникает несоответствие в фокусе, где цвета не объединяются как должны.

Для того, чтобы лучше это понять, вспомним, что фокальная плоскость является плоскостью, на которой расположены точки в фокусе, где пучки света должны собраться вместе, чтобы правильно сфокусироваться на сенсоре.

Дело в том, что в зависимости от особенностей вашего объектива, выбранного фокусного расстояния и даже значения диафрагмы, которое вы используете, определенные длины волн (цвет) могут прийти в эти точки до или после установки фокальной плоскости.



Когда это происходит, вы в конечном итоге получаете фотографию с визуальной цветовой окантовкой по краям. Конечно вы можете удалить низкие уровни хроматической аберрации в Photoshop и Lightroom, но лучше потратить немного времени, для того чтобы понять, как избежать этого в дальнейшем.

Почему происходят хроматические аберрации?

Хроматическая аберрация происходит потому, что ваша линза работает как призма, преломляя лучи света в зависимости от различных свойств стекла. Помните, что свет на самом деле состоит из волн различной длины (цветов). Таким образом, чтобы сенсор камеры обнаружил сочетания цветов, ваш объектив должен сделать так чтобы все длины волн этого конкретного луча света попали в одну и ту же точку.

Это звучит просто, но вы должны принять во внимание тот факт, что различные длины волн (и, таким образом, различные цвета) попав в объектив все сразу, будут вести себя немного по-другому в зависимости от линзы, через которую они проходят.

Для корректного выравнивания световых лучей можно использовать профессиональные линзы, устраняющие асферические аберрации. При желании можно приобрести элементы объектива, которые предназначены для коррекции преломления света.

Элементы объектива

Секрет коррекционных элементов объектива кроется или в стекле, или в дизайне самого объектива — при определенных условиях это приводит к тому, что на ваших фотографиях больше не проявится хроматическая аберрация. Я не пытаюсь доказать, что вам необходимо приобрести профессиональный объектив, напротив, имейте в виду, что все объективы страдают от хроматической аберрации в той или иной форме. Важно то, имеет ли ваш объектив видимые хроматические аберрации, и можно ли в вашем случае это устранить.

Как избежать хроматической аберрации?

На самом деле хроматическая аберрация может быть эффективно удалена при пост-обработке, если вы снимаете в RAW. Однако, практика утверждает, что вы должны попытаться устранить проблемы в камере, вместо того чтобы создавать себе лишнюю работу в дальнейшем.

Есть хорошие новости для тех, кто любит работать с линзой. Ниже приведены несколько простых советов, которые помогут вам свести к минимуму или совсем избавиться от нежелательных цветовых эффектов на ваших фотографиях.

1. Избегайте сюжетов с высоким контрастом.

Хроматические аберрации, как правило, появляются в сюжетах с высокой контрастностью. Особенно способствуют появлению аберраций съемки напротив белых фонов, пейзажная съемка восхода, заката или съемка, при которой источник света находится позади объекта съемки.

Это означает, что иногда не надо делать ничего, кроме переосмысления своего кадра. Смените фон, чтобы улучшить основной цвет объекта съемки, или подождите более благоприятных условий освещения. Если вам абсолютно точно нужно отснять этот кадр, попробуйте отснять несколько кадров в RAW формате, при этом, возможно, потребуется пост-обработка фотографии.

2. Проверяйте фокусное расстояние.

Несомненно, приятно иметь доступ к широкому диапазону фокусных расстояний, но факт в том, что большинство зум-объективов проявляют различные аберрации на слишком коротких и длинных расстояниях. Для того, чтобы избежать аберраций, выберите другое фокусное расстояние. Кроме того, с помощью зум-объектива под определенным углом, можно познакомиться не только с хроматическими аберрациями, но другими дефектами в изображении. После того, как вы приобрести себе зум-объектив, научитесь с ним обращаться. Для начала будет неплохо попробовать снимать панораму при определенном фокусном расстоянии так, чтобы избежать хроматических аберраций, а затем заниматься пост-обработкой до безукоризненного результата.

3. Следите за диафрагмой.

Конкретные показания будут зависеть от типа используемого объектива, но уменьшение диафрагмы обычно помогает снизить заметные цветовые эффекты, в том числе хроматические аберрации. Возможно, потребуется отрегулировать выдержку или повысить ISO, чтобы компенсировать потерю света при работе.

4. Переместите ваш объект в центр кадра.

Хроматические аберрации, как правило, происходят чаще всего тогда, как вы находитесь дальше от центра кадра. Это происходит в результате преломления света внутри линзы. Поэтому, иногда достаточно подвинуться ближе к объекту для того, чтобы уменьшить или даже полностью устранить проблему с хроматической аберрацией и другие дефекты линз на фотографии.

Иногда все, что вам может понадобиться в пост-обработке — это обрезать часть проблемного изображения для достижения желаемого кадра. Если вы работаете с небольшими отпечатками или цифровой дистрибуцией, различия между исходником и обработанным фото будут не так заметны.

Таким образом, мы рассмотрели понятие хроматические аберрации, узнали как их избежать, и узнали что поможет вам улучшить качество конечного изображения. Если у вас есть другие советы, не рассматриваемые в статье или комментарии, пожалуйста, поделитесь ими ниже.

Оптика: очки и контактные линзы

Оптическая система, преломляя лучи света и разлагая белый свет на составные части, смещает изображения в различных лучах спектра относительно друг друга. Это явление называется хроматической аберрацией, или хроматизмом. Хроматическая аберрация проявляется в окрашивании изображения.

Аберрации, ранее рассмотренные для монохроматического света, характерны для всех лучей спектра. Но полный анализ всех аберраций для лучей с определенными длинами волн был бы весьма сложен, поэтому ограничиваются рассмотрением отдельных видов хроматической аберрации.

Основными видами хроматической аберрации являются: 1) хроматизм положения, или хроматическая аберрация нулевых лучей; 2) хроматическая разность сферических аберраций; 3) хроматизм увеличения; 4) хроматическая разность аберраций наклонных лучей в меридиональной плоскости. В особых случаях рассматривают и астигматизм цветных лучей.

Хроматизм рассматривается для определенных лучей спектра. Таковыми лучами для приборов, работающих совместно с глазом наблюдателя, называемых визуальными, являются лучи в диапазоне длин волн от линии F с длиной волны 486 нм и до линии С с длиной волны 656 нм. Эти лучи для нашего глаза определяют видимый спектр.

Если приборы предназначаются для фотографирования изображения в других лучах спектра (инфракрасных, ультрафиолетовых, лучах Рентгена и др.), то хроматизм рассматривается для лучей с соответствующей длиной волны.

Если луч света падает на линзу на конечном расстоянии от оптической оси (рис. 44), то при разложении на составные части он образует различные точки пересечения с оптической осью F’_F, F’_D, F’_C и т. д.

Хроматическая аберрация положения по оптической оси находится по формуле

Хроматическая аберрация положения всегда определяется по отношению к положению теоретической плоскости изображения. Эта плоскость от оптической системы расположена на расстоянии s’_0,D. Если за основной луч принимается не желтый D, а какой- нибудь иной, то вместо s’_0,D принимается луч s’_0,λ.

Хроматическая аберрация положения одиночной тонкой линзы для бесконечно удаленного предмета может быть найдена путем дифференцирования формулы (20,1), при d=0:

Разность положения фокусов нулевых лучей различных длин воли по оптической оси указывает на хроматизм положения оптической системы любой сложности.

Комбинируя положительные и отрицательные линзы с различным коэффициентом дисперсии, удается в значительной степени уменьшить хроматизм положения. Такие оптические системы называются ахроматическими, а объективы — ахроматами Процесс исправления хроматической аберрации называется ахроматизацией. Хроматическую аберрацию нулевых лучей можно изображать

графически, откладывая по оси ординат длины волн, а по оси абсцисс хроматическую аберрацию вдоль оптической оси. Хроматическая кривая хроматизма положения ахроматической системы показана на рис. 45.

Здесь для двух лучей спектра хроматизм отсутствует, например для лучей спектра G’ и С или для лучей с длинами волн 450 и 620 нм.

Если для двух лучей спектра хроматическая аберрация положения уничтожена, то остаточная хроматическая аберрация называется вторичным спектром. При этом рассматривают весь участок изучаемого спектра. Так, например, на рис 45, рассматривая ахроматизацию в пределах лучей спектра G’ и С, имеем вторичный спектр в 0,09 мм. Часто график хроматизма положения называют графиком вторичного спектра. Если хроматизм положения исправлен для трех лучей спектра, то остаточную аберрацию называют третичным спектром и т. д. Но не только для нулевых лучей должен быть исправлен хроматизм, он должен быть исправлен и для всех осевых и наклонных пучков лучей.

Полного устранения хроматической аберрации в наклонных пучках достигнуть не удается. Разности величин изображения образованных различными лучами спектра, должны быть существенно малы. Кроме того, эти изображения должны быть расположены в одной плоскости.

Если оптическая система образует совпадающие изображения для различных лучей спектра, например для трех, то она называется апохроматом. Апохромат, как правило, имеет уменьшенный вторичный спектр, а если его хроматизм положения характеризуется третичным спектром, то он значительно меньше вторичного. Апохроматы предназначаются для фотографирования цветных картин (полиграфия, кинематография, телевидение).

Лучи, падающие на линзу, на различных высотах преломляются, разлагаясь на составные части по-разному. Это явление аналогично сферической аберрации и может быть графически показано на графике сферической аберрации

(рис. 46). Оно называется сферохроматической аберрацией. Иногда разность сферических аберраций для различных лучей спектра называют хроматической разностью сферических аберраций. Она полностью характеризует резкость изображения точки на оптические оси.

Часто характеристические кривые хроматической разности сферических аберраций показываются на графике вторичного спектра (рис. 47). Здесь показана хроматическая аберрация фотографического объектива «Индустар-17», f = 500 мм, 1:5 в обоих случаях идеальным было бы то положение, если бы все три кривые выпрямились, сделались вертикальными и слились бы вместе.

Для точек изображения вне оптической оси существуют те же причины возникновения хроматизма. На оптической оси встречаемся с окрашиванием кружков рассеяния, а вне оптической оси — с окрашиванием пятен рассеяния.

Наклонный пучок лучей также разлагается на составные части, и лучи с различной длиной волны пересекают плоскость изображения в различных точках. Разность величин цветных изображений называется хроматизмом увеличения (рис. 48)

При рассмотрении хроматизма увеличения учитывают хроматическую разность аберраций наклонных лучей в меридиональной плоскости. Это явление аналогично меридиональной коме и сферической аберрации наклонного пучка лучей, но рассматривается для различных длин волн. Она может быть графически показана на графике меридиональной комы (рис. 49). В данном примере для главного луча хроматизм увеличения отсутствует, но хроматическая аберрация наклонных лучей значительна, и можно предполагать, что изображение точки окрашено.

Исправление аберраций в оптической системе для видимой части спектра называется оптической, или визуальной, коррекцией. Для этой части спектра (С, D и F) производят исправление хроматизма в приборах, работающих совместно с глазом человека, а также фотографических объективах, предназначенных для съемок на панхроматических и цветных светочувствительных материалах. В остальных случаях мы встречаемся с актиничной, или фотографической, коррекцией.

Фотографические объективы для обычной штриховой, тоновой и полутоновой съемки исправляются для лучей спектра D и G, так как диапозитивные эмульсии малочувствительны к красным лучам спектра.

Объективы апохроматы для полиграфических репродукционных цветных съемок должны иметь исправление для лучей спектра от С до G’. Специальные объективы для съемок в инфракрасных лучах спектра имеют диапазон длин волн, соответствующий условиям работы. При этом за основной луч во многих случаях выбирают не D, а луч, соответствующий максимуму светочувствительности при съемке. В таких случаях рассматривают совместно спектральные свойства светофильтров, фотокатодов или фотографических слоев и на основании этого выбирают длину волны света, соответствующую максимуму освещенности в плоскости изображения.

Для осуществления перехода от одного состояния коррекции в другое служит гиперхроматическая линза (рис. 50) с оптической силой, равной нулю. Показатели преломления ее составляющих для основного луча равны, но коэффициенты дисперсии различны, вследствие этого она влияет на изменение хроматизма положения той системы, совместно с которой применяется.

Лучшее программное обеспечение для исправления линз и цвета



Что такое хроматическая аберрация, с чего начать?

Хроматическая аберрация описывает ситуацию, когда световые лучи проходят через фокус линзы в нескольких точках из-за различий в их длинах волн.

Иногда это явление называют цветовой окантовкой, сферохроматизмом или хроматическим искажением. Более просто его можно описать как неспособность линзы сфокусировать все присутствующие цвета в одной точке. Он проявляется в различных «бахромах» цвета на границах, разделяющих светлую и темную части изображения.

Существует 2 типа этой проблемы:



• Осевая или продольная хроматическая аберрация/осевая цветовая аберрация



• Боковая хроматическая аберрация



Щелкните для быстрого перехода к :

• Что такое аберрация объектива
• способов исправить и избежать пурпурной окантовки
• Лучшие приложения для удаления хроматических аберраций

Для получения безупречного изображения все длины волн световых лучей, попадающих в объектив, должны быть одинаковыми. Если эти длины волн различаются по длине, говорят, что произошла осевая хроматическая аберрация. Этот тип хроматической аберрации проявляется размытыми цветами как спереди, так и сзади от точки фокусировки из-за различий в фокусе каждого цвета. Проявляется только по краям.





Другое дело, несколько цветов нужно увеличивать одинаково. Если происходит изменение увеличения цветов, составляющих изображение, они становятся более заметными на периферии изображения — мы называем это боковой хроматической аберрацией.



Что такое коррекция аберрации объектива?

Как упоминалось выше, хроматическая аберрация в линзах возникает из-за того, что линзы по-разному преломляют несколько длин волн света, что препятствует сведению разных цветов в одной точке на датчике.

Что такое коррекция аберрации объектива? Ну, это попытка обратить вспять эффект хроматической аберрации, но с помощью объектива. Помните, что существует несколько методов решения этой проблемы, включая программный подход (подробнее об этом позже).

При коррекции аберрации линзы изготавливаются таким образом, чтобы преломлять свет с разной длиной волны одинаково. Это гарантирует, что все цвета сходятся в одной и той же точке на датчике изображения.



Ваш объектив исправлен на хроматические аберрации?

Это зависит. Если это боковая хроматическая аберрация, одним словом — «Нет». Боковая хроматическая аберрация проявляется только по краям кадра, а не в центре. Таким образом, это нельзя исправить, просто закрыв объектив. Вместо этого вы будете полагаться на встроенные в камеру функции или постобработку, чтобы избавиться от такого рода аберраций. чрезвычайно трудно достичь с помощью объектива, хотя было несколько попыток решить эту проблему с помощью более продуманной оптической конструкции объектива. Сложнее всего предотвратить осевую аберрацию, поскольку она ухудшает резкость изображения.

Тем не менее, лучше всего отрегулировать линзы таким образом, чтобы геометрические положения, присутствующие в сцене, совпадали с соответствующими цветами. Обычно это достигается увеличением фокусного расстояния объектива. Независимо от того, решите ли вы использовать функции, поставляемые с вашей камерой, или определенные типы объективов (например, с очками с низкой дисперсией), результат будет почти безупречным.





Стоит отметить, что встроенная в камеру коррекция аберрации объектива иногда работает с определенными форматами, такими как изображения JPEG, в зависимости от производителя вашего оборудования. Кроме того, это может занять довольно много времени, и это может привести к задержке некоторых вещей, которые должны быть быстрыми и беспроблемными, например, запись изображения на карту.

По этим причинам вы должны использовать его только в ситуациях, когда требуется вывод JPEG (или любого другого формата, поддерживаемого вашим оборудованием) с нулевой постобработкой. Итак, если вам нравится снимать изображения в формате RAW, но вы знаете, что он не поддерживается, имеет смысл отключить эту функцию.

Поскольку хроматические аберрации довольно сильно различаются в зависимости от расстояния и фокусного расстояния — и иногда их трудно исправить с помощью вашей оптики, — программное обеспечение, такое как алгоритм DxO, может быть лучшей альтернативой, поскольку оно разработано с учетом этих двух ключевых параметров для исправления. хроматические аберрации в изображениях JPEG и RAW.

Большинство камер, продаваемых в настоящее время, оснащены фильтром хроматических аберраций и функциями, позволяющими свести осевую аберрацию к минимуму без необходимости использования узкой апертуры. Встроенные в камеру функции также могут предотвратить появление цветовой окантовки, возникающей из-за боковой аберрации, без необходимости изменять фокусное расстояние. Если вы правильно используете эти функции, вам не о чем беспокоиться в отношении качества изображения.

Еще один очевидный «трюк» для предотвращения хроматической аберрации — знать сценарии, в которых она может возникнуть, и активировать функции коррекции в нужное время.

Остерегайтесь следующих ситуаций:



• С телеобъективами, когда необходимо снимать с максимальной диафрагмой для получения нужной глубины резкости



• При съемке с нетрадиционно широкими углами — вы хотите использовать более широкий угол обзора для преувеличения перспективы



• При съемке с определенными телеобъективами не следует изменять настройку диафрагмы, так как это повлияет на внешний вид изображения.



Вот еще способы исправить или уменьшить хроматическую аберрацию:



1. Не используйте их в высококонтрастных сценах. Фотограф может избежать ситуаций, которые заканчиваются цветной окантовкой. Вы, наверное, знаете, что в большинстве сцен даже не возникает хроматическая аберрация. Но вы всегда должны использовать низкий контраст.





Если вы снимаете темный или черный объект на белом фоне, найдите способ изменить фон. Убедитесь, что фон имеет те же цвета, что и объект. Например, вместо того, чтобы снимать человека в синем платье на ярко освещенном белом фоне, попробуйте снять его, скажем, на зеленом или коричневом фоне. Таким образом, хроматические аберрации будут менее неприятными.



2. Если вы решите использовать зум-объективы, не выбирайте самое длинное или самое короткое фокусное расстояние



3. Если позволяет ситуация, переключитесь с цветного изображения на простое черно-белое



4 Используйте линзы с низкодисперсионными стеклами, желательно те, которые идут с флюоритом. Известно, что они значительно снижают хроматическую аберрацию. Иногда это называют «закрытием», вы можете использовать диафрагму примерно на одну или две ступени выше максимума объектива. В ситуациях, когда вам нужно работать, скажем, с объективом f/2.8, вы можете уменьшить диафрагму до f/4, даже f/5.6, и все будет как надо.



6. Используйте ахромат (ахроматическую линзу), которая предназначена для устранения этой проблемы путем фокусировки двух длин волн (часто синего и красного) в одной плоскости. Наиболее часто используемый ахроматический дуплет поставляется с двумя отдельными стеклянными линзами, обеспечивающими различную степень рассеивания. Часто в арсенале дуплета есть одна линза со сверхнизкой дисперсией. Если вы хотите добиться еще лучших результатов, выбирайте апохроматические линзы, которые предназначены для коррекции 3 различных длин волн света.



7. Один из лучших способов исправить боковую хроматическую аберрацию — особенно для начинающих — это программное обеспечение для постобработки. На рынке их множество, но лучше всего начать с Photoshop и Adobe Lightroom. Последний поставляется как с ручными, так и с автоматическими инструментами коррекции продольной хроматической аберрации, включая удобный «инструмент удаления краев» в безошибочно узнаваемом модуле «Коррекция объектива». С ними вам не нужно быть высококвалифицированным фотографом, чтобы ваши изображения были безупречными.

Вы можете уменьшить или полностью удалить любой уровень окантовки одним щелчком мыши. Программное обеспечение может оказаться полезным даже для самых опытных фотографов, потому что — помните — диафрагмирование объектива очень мало влияет на уменьшение хроматических аберраций. Кроме того, из-за некоторых странных углов, под которыми лучи могут попасть в линзу, стандартный ахроматический дублет не может избавиться от этого.





8. Используйте только камеры, оснащенные встроенными решениями, направленными на устранение различных видов хроматических аберраций. Некоторые камеры, такие как серия Lumix, продаваемая Panasonic, и более новые зеркальные фотокамеры Sony и Nikon, оснащены специальными функциями обработки для устранения фиолетовой окантовки.



9. Прежде чем делать снимок, убедитесь, что объект находится в центре кадра. Боковая хроматическая аберрация в основном возникает по краям кадра. Таким образом, располагая объект в середине кадра, вы снижаете вероятность хроматических аберраций, влияющих на результат. Однако будут ситуации, когда хроматическая аберрация выйдет из-под контроля даже при таких мерах.

Вот где в дело вступает концепция постобработки (подробнее об этом позже).



Как избежать фиолетовой окантовки?

Фиолетовая окантовка (обозначается просто как PF) используется для описания несфокусированного пурпурного или фиолетового «фантомного» изображения на фотографии. Это тип оптической аберрации, характеризующийся двумя признаками: окрашиванием основного изображения и осветлением черных или темных краев вблизи ярких участков освещения широкого спектра. Он может быть более глубоким, если вы используете газоразрядные лампы или яркий дневной свет.

Несмотря на то, что во время постобработки с помощью программного обеспечения удалить пурпурные полосы несложно, вы можете сэкономить много времени и усилий, избегая их в источнике.

Вот 3 наиболее часто рекомендуемых метода:



1. Избегайте съемки широко открытым объективом, особенно в высококонтрастных сценах.



2. Снимайте объекты с помощью сильного УФ-фильтра. Продаваемые сегодня приложения оснащены алгоритмами «фиолетовой окантовки», которые отлично справляются с удалением пурпурной окантовки даже из самых неудачных снимков. Однако, как упоминалось выше, вы бы предпочли предотвратить его появление в линзах, чем ждать, пока он проявится на изображении, и пытаться устранить его с помощью программного обеспечения. Софт тоже не идеален. Поскольку алгоритм должен иметь дело со сложными контрастами и цветами в изображении, он может не устранить все дефекты окантовки, потому что иногда может быть трудно отличить реальные цвета от цветов окантовки в одной сцене.



Программное обеспечение для постобработки: Лучшее программное обеспечение для удаления хроматических аберраций

Мы упомянули кое-что о постобработке и программном обеспечении, которое можно использовать для корректировки продукта вашей камеры с аберрацией.

Давайте взглянем на некоторые из этих приложений:

1. DXO

Попробуйте сейчас

, по сути, на автоподдержке RAW формата камеры. Он оснащен модулем оптики DxO, который автоматически исправляет недостатки объектива. Если в вашем оборудовании нет оптического модуля, программное обеспечение поставляется с простым в освоении ручным набором инструментов DxO OpticsPro, в частности, для исправления хроматических аберраций, виньетирования и искажений.

Это любимец профессионалов в области фотографии. Он «контролирует каждый цвет» и так же идеально создает цвета благодаря множеству инструментов точного редактирования.



2. Luminar AI



Попроб. С натяжкой или правдой, Luminar AI — один из самых востребованных редакторов изображений, который поставляется со всеми инструментами, необходимыми для удаления пятен с ваших изображений, включая дефекты, возникающие в результате хроматической аберрации.



3. Corel PaintShop Pro



Попробовать сейчас



Это единственное приложение, которое вплотную приблизилось к Photoshop. Лучше всего то, что, в отличие от Photoshop, вам не нужно платить ежемесячную плату за использование Corel PaintShop. С помощью этого приложения вы можете выполнить одну работу по редактированию за один проход; что-то, для чего может потребоваться два или более продуктов Adobe. Однако Photoshop поставляется с богатой коллекцией инструментов, недоступных в Corel PaintShop. Тем не менее, это одно из лучших приложений для постобработки для исправления хроматических аберраций.

В этот момент вы можете спросить: «Можно ли найти эффект хроматической аберрации в Интернете?» Абсолютно. Некоторые сайты позволяют загружать фотографии с окантовкой, исправлять их и загружать для использования в других местах. Мы не рекомендуем это, хотя.



В заключение: остерегайтесь ложных хроматических аберраций

Не все, что выглядит как хроматическая аберрация, таковым является. На снимках, сделанных цифровыми камерами, очень маленькие блики иногда могут иметь легкую хроматическую аберрацию. Однако это совершенно нормально, когда выделенное изображение значительно меньше и не может имитировать все 3 цветных пикселя. Таким образом, это заканчивается ложным цветом. К счастью, это происходит только с определенными типами сенсоров цифровых камер. Опять же, алгоритм демозаики может оказать нежелательное влияние на кажущуюся степень проблемы.

Хроматическая аберрация

телескоп Ѳ ptics.net   ▪   ▪ ▪  ▪ ▪▪▪▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪           СОДЕРЖАНИЕ ◄ 4.6. Кривизна поля ▐ 4.7.1. Среднее спектр и сферохроматизм ► ОСОБЕННОСТИ СТРАНИЦЫ • Первичный и вторичный спектр, боковой цвет • Продольный хроматизм • Оптические очки • Спектральные линии Фраунгофера Хроматическая аберрация, как следует из названия (хрома = цвет по-гречески) — это явление волнового фронта белого света. расщепление волновых фронтов на его спектральные компоненты (т. е. отдельные длины волн), когда свет сталкивается со средами с разными оптическая плотность. Это вызвано движением различных длин волн на с разной скоростью через среды более плотные, чем воздух. Более плотные носители замедляются все длины волн, но более короткие длины волн более чем более длинные волны обратно пропорциональны среде индекс преломление (значение по умолчанию для воздуха 1, реальное значение — 1.00027784 для длины волны 550нм — будучи пренебрежимо больше, чем для вакуума). ФИГУРА 62 : преломляющий индекс для зеленой электронной линии (546 нм или 0,546 мкм Спектральная линия Фраунгофера) визуальный спектр это для большинства оптических стекол в диапазоне 1,4-1,9; участок слева показывает изменение показателя преломления в зависимости от длины волны для нескольких оптических очки или материалы и вода. Чем выше показатель преломления, тем более сильное преломление, то есть сила преломляющей поверхности или линзы. Как видно из графика, преломление индекс снижается с увеличением длины волны, более быстро переходя от короткие к более длинным волнам, почти сглаживаясь в инфракрасном диапазоне (изменение показателя постепенное примерно в диапазоне 0,2-4 мкм; вне его становится намного более изменчивым, особенно для длинных волн, около 10 микрон и более). Показатель преломления также обычно увеличивается с плотностью стекла; она ниже для короны и выше для кремневые очки. В последних показатель преломления увеличивается с их опережением содержание. Некоторые другие материалы, используемые для изготовления линз, например как флюорит кальция (форма кристалла) и пластики, такие как акрил или поликарбонат, как и стекло, преломляют сильнее короче длин волн, постепенно сглаживаясь из среднего зрительного диапазона (примерно) в сторону красного и инфракрасного.. Как показано на Рис. 4, точки волновой фронт, который одновременно движется через среды с различными оптическими плотности, генерируют разность фаз, зависящую от длины волны, из-за различные длины волн теперь движутся с разной скоростью через падающие и преломляющие среды. Это вызывает изменение в форма волнового фронта (в терминах лучей это приводит к преломление ). Очевидно, хроматическое расщепление волновой фронт будет иметь место, даже если форма оптической поверхности совпадает с форма волнового фронта, например, когда плоский волновой фронт проходит через оптическое окно под нулевым углом наклона. Однако этот эффект пренебрежимо мал; в стекле BK7 зеленая e-line всего на 0,241% быстрее чем синяя F-линия, и на 0,29% медленнее, чем красная C-линия. Поскольку скорость света в преломляющей среде cn=c/n, n — показатель преломления, дифференциал оптического пути в стекле равен обратно пропорциональна коэффициенту индекса, который в данном случае для F по сравнению с линией C (1-0,00241)/(1+0,0029)=0,99471 для 0,005295 дифференциал (по номинальному показателю дифференциала δ это δ/n раз по пути в стекле). Толщиной, скажем, 5 мм. окно, осевое разделение между синим и красным волновым фронтом сзади поверхность бы быть 5×0,005295=0,0265 мм (поскольку более «быстрый» фронт опережает больше путешествуя по воздуху, в то время как более медленный фронт волны все еще находится в стекле, окончательное разделение n в раза больше, т. е. определяется как δn/n=δ раз путь в стекле). Гораздо важнее влияние изменение формы волнового фронта при изменении формы волнового фронта и оптического поверхности не совпадают — обычный сценарий с объективом телескопа объективы, предназначенные для преобразования плоских входящих волновых фронтов в сферические. Здесь скорость света в стекле, изменяющаяся в зависимости от длины волны, вызывает более короткие (более быстрые) длины волн до формируют более сильно искривленный волновой фронт — или, с точки зрения лучей, сильнее преломляются — и фокусироваться ближе, чем более длинные волны ( РИС. 63 ). Геометрия лучей аберрации подчиняется закону преломления, согласно которому что синусы в угол падающего ( α ) и преломленного ( α ‘ ) лучей к в нормали к поверхности обратно пропорциональны показатели преломления падающей и преломляющей среды, или sinα’/sinα = n/n’, где n и n’ — падающая и преломляющая среды показатель преломления соответственно. РИСУНОК 63 : Три формы хроматического аберрации: (1) хроматическая дефокусировка, (2) латеральный цвет и (3) сферохроматизм. Иллюстрации выше показывают, как первые два форма в линзе, сильно преувеличено. СЛЕВА: волновой фронт белого света Вт расщепляет на свои составляющие длины волн волновые фронты, как более короткие волны отстают в более плотных средах преломляющий n’ , образующий более сильно изогнутые волновые фронты с более короткие очаги. Такая форма хроматизма называется первичной цвет или первичный спектр : продольное изменение цветовых фокусов, создаваемое одной линзой, где фокус падает дальше по мере увеличения длины волны. Путь преломленных лучей (пунктирные линии) ортогональны по отношению к преобразующим волновым фронтам. Обратите внимание, что осевое разделение сами волновые фронты преувеличены; как правило, она незначительна в сравнение с эффектом изменения радиусов волнового фронта (т.е. степени изменения их фокусного расстояния), также сильно преувеличены в иллюстрация. В дублетном ахромате основной цвет корректируется путем внесения двух широко разнесенные длины волн — обычно красные линии C и синие F-линии — к общий фокус, но другие длины волн по-прежнему фокусируются по-разному. Это продольное несоответствие фокуса для другие длины волн по сравнению с обычными фокус двух далеко разнесенных длин волн называется вторичный спектр (обычно измеряется по смещению e- или фокус d-линии). Строго говоря, из линзы может выйти только одна длина волны. цель с идеально сферический волновой фронт; остальные страдают от сферическая аберрация. Изменение сферической аберрации с длина волны называется хроматической сферической аберрацией , или сферохроматизмом (не показано выше). СПРАВА: главный луч белого света ( один ортогональный центру падающего волнового фронта под углом к ​​оптической оси), расщепляется сбоку на компонент длины волн главных лучей, подготавливая почву для латеральный хроматизм ; в отличие от первичного и вторичного цвета, а также сферохроматизма, которые осевые аберрации (имеется в виду, что они влияют на все поле), латеральный хроматизм – внеосевая аберрация, вызванная изменением сила преломления с длиной волны для внеосевой точки. С упором на поверхность она проходит через центр линза, выступающая в роли плоскопараллельной пластинки, главные лучи которой разные длины волн выходят немного разделенными, но почти идентичный угол. Следовательно, латеральный хроматизм приближается к нулю, если линза не слишком толстая. С апертурной диафрагмой смещенный от хрусталика, главный луч проходит через часть линза со значительной оптической силой, в результате чего главные лучи различные длины волн, выходящие из линзы под разными углами, поэтому фокусировка на разных высотах в пространстве изображения. Так как боковой цвет и вторичный спектр имеют разное происхождение и величину, исправление одного не обязательно отменяет другое. Независимо от продольной хроматической ошибки — либо первичный, либо вторичный спектр, являющийся результатом ошибки расфокусировки относительно других длин волн относительно определенной длины волны — каждый преломляющий объектив также генерирует сферохроматизма , как сферическая аберрация может быть оптимально исправлена ​​только для узкого диапазона длин волн. В зависимости от особенностей объектива или группы объективов сферохроматизм колеблется от совершенно незначительного до серьезного ущерба к оптическому качеству. Обе эти хроматические аберрации являются осевыми. аберрации, т.е. влияют на все поле изображения. Третий основной вид хроматическая аберрация латеральный хроматизм , вызывающий абаксиальную точку изображения должны формироваться на разной высоте для разных длин волн, таким образом радиальное размытие спектральной энергии. Когда он присутствует, он равен нулю на оси (при условии правильно выровненных линз), увеличиваясь с увеличением поля угол. Продольная хроматическая аберрация Эта форма хроматических аберраций традиционно находится в центре внимания любителей астрономов, потому что это доминирующая форма хроматической аберрации в ахроматы — тип телескопа, остававшийся популярным среди любителей долгое время после того, как от него отказалась профессиональная астрономия. Причиной продольного хроматизма является изменение преломления стекла. индекса с длиной волны, а с ней и обратное ей изменение фокусное расстояние объектива ( РИС. 64 ). РИСУНОК 64 : Общая схема изменение показателя преломления стекла в зависимости от длины волны и сопутствующие изменение фокусного расстояния объектива. Как показывают графики, показатель преломления уменьшается с длиной волны, а результирующее фокусное расстояние, ожидаемо, имеет обратную динамику. Темп изменений в показатель преломления также уменьшается с увеличением длины волны, а также скорость результирующего изменения фокусного расстояния. Пока фокусное расстояние объектива для любой заданной длины волны определяется показателем преломления стекла для этой конкретной длины волны изменение фокусного расстояния как функция изменения длины волны и соответствующего ей индекса зависит от динамика изменения показателя с длиной волны — или стекло дисперсия . Он варьируется от одного типа стекла к другому. Как это будет рассмотрено в подробнее дальше, именно такая вариация рассеивания от одного стекла типа на другой, что позволило преодолеть калечащий хроматизм одной линзы. Поскольку и показатель преломления, и дисперсия определяет хроматические оптические свойства материала, стандартная схема стекла группирует стекла по показателю преломления и дисперсии. Продольный хроматизм одиночной линзы — известный как первичный спектр — подавляющий: он размазывает длины волн в радугу цветов из-за более коротких длины волн, для которых стекло имеет более высокие показатели преломления, преломляя сильнее и фокусируя ближе, чем более длинные. С точки зрения объектива мощность, более короткие волны сильнее сходятся в положительной линзе, и сильнее расходятся в отрицательной линзе. Следовательно, красный фокусируется дальше вдали от синего как в положительной, так и в отрицательной линзе (с фокусом в последние являются мнимыми, определяемыми распространением преломленных лучей в направление, противоположное их движению). Для объекта в бесконечности продольный хроматизм одной линзы, известный как первичный хроматизм , определяется как расстояние между фокусами красной C-линии и синей F-линии. пропорционально 1/V, V — постоянная дисперсии стекла, или Аббат номер . В частности, это означает, что линза фокусного длина f будет иметь продольный хроматизм, как определено выше, равно f/V. Синий фокус, который фокусируется короче, несколько ближе к фокусу электронной линии, чем к более длинному красному фокусу, примерно на 45% разделение F-C. Общая форма номера Аббе: где n является показатель преломления стекла для выбранной центральной длины волны, и и дифференциал индекса для выбранного диапазона. Обычный выбор для n либо e (λ = 0,5461 мкм) зеленый, либо d (λ=0,5876 мкм) желтая линия и для я в индекс дифференциала между синим F — линия (λ=0,4861 мкм) и красный C — линия (λ=0,6563 мкм), n F-nC . Взяв строку e и стекло ВК7 (ne=1,518722, nF=1,522376 и nC=1,514322), дает соответствующее число Аббе как: Таким образом, чем меньше число Аббе, тем выше рассеивающая способность стекла и наоборот. наоборот Цвет боковой стороны линзы околонулевой с остановкой на поверхности; для смещенного упора увеличивается со смещением упора, пропорционально углу поля, в зависимости от рассеивающую и оптическую силы линзы, а также ее толщину). Однако, его продольный хроматизм не зависит от положения остановки. Один Объектив БК7 с фокусным расстоянием f=1000мм, имел бы осевое F-C отрыв более 15 мм. Другими словами, это было бы почти бесполезно для наблюдения за почти ничего, кроме самого хроматизма. По данным raytrace, требуется одна коронная линза диаметром 100 мм. около f/340, чтобы добиться 0,80 полихроматический Штреля в зрительном диапазоне (для фотопической чувствительности глаз). Требуемый f-коэффициент масштабируется с диаметр апертуры, поэтому объектив 50 мм должен быть «всего» ф/170. Очевидно, продольный хроматизм для данного стекла изменяется пропорционально фокусному расстоянию. Однако эффективная ошибка, соответствующая полихроматический Штрель, меняется несколько медленнее. Например, Объектив f/170 100 мм будет иметь 0,55 полихроматический Штреля, а не ~ 0,4, что было бы результатом волны λ / 2 PV эквивалента сферической аберрации (удвоенный эквивалент волны λ/4 при ф/320). Точно так же при f / 640, его полихроматический Штрель около 0,93, соответствующий волне λ/7 P-V сферической аберрации, не почти 0,95 Штреля, что было бы результатом волны λ/8. Приведенные выше цифры означают, что допуск расфокусировки на линиях F и C для Уровень полиШтреля 0,80 в одной линзе чуть больше λ/2 P-V. Для минимизации продольного хроматическая расфокусировка в линзовом объективе должна состоять из двух и более стеклянные элементы с различными оптическими свойствами. Такие составные преломляющие объективы обычно состоят из двух или трех линзовых элементов. В зависимости от уровня коррекции хроматизма, большинство из них относится к одному из двух основных группы линзовых объективов, ахроматы и апохроматы. в бывший, основной спектр одиночной линзы корректируется приведение двух длин волн к противоположным концам визуального спектра (обычно синяя F-линия и красная С-линия) к общему фокусу. Однако другие длины волн все еще отклоняются от этого фокуса, что приводит к так называемому вторичный спектр. Использование стекла с аномальной дисперсией (т. значительно отличается от таковой в очках обычного типа) для одного из элементы, позволяет корректировать вторичный спектр, с единственным потенциально значимая форма хроматизма остается сферохроматизм. Не каждое ненормальное стекло имеет достаточно сильный перепад дисперсии для эффективного устранения вторичного спектра. В таком случае это только частично снижен; такие цели — наряду с имеющими второстепенные спектр погашен, но все еще сохраняя сильный сферохроматизм — принадлежат к несколько неопределенно определенному классу полуапохроматов. Оптические очки Очевидно, что преломление — более сложное явление, чем отражение. Хотя угол отражения всегда идентичен углу падения, относительно нормали к поверхности угол преломления зависит от оптических свойств преломляющей среды. Как правило, более плотное стекло замедляет свет. распространение больше, следовательно, он сильнее преломляет свет и, следовательно, имеет более высокий показатель преломления. В то время как показатель преломления и дисперсии стекла, как уже упоминалось, его два наиболее важных оптических свойства, это также имеет значение какая часть света, падающего на поверхность стекла, отражается обратно (это относится как к поверхности воздух-стекло, так и к поверхности стекло-воздух), и как большая часть света, попадающего в стеклянную среду, на самом деле попадает в ее заднюю часть. поверхность ( РИС. 65 ) РИСУНОК 65 : Два важные свойства оптического стекла отражательная способность и коэффициент пропускания . Оба зависят от показателя преломления стекла, но по-другому. График слева иллюстрирует эти зависимости в через относительный показатель преломления n* , определяемый как отношение индекс среды пропускания по сравнению со средой падения, или n*=nt/ni. Когда средой падения является воздух (ni=1), n* соответствует показателю преломления стекла. Большинство оптических очков попадает в диапазон показателей преломления 1,4 R ) и коэффициент пропускания ( T ) в 3-8% и 8-3% соответственно. Для поверхности «стекло к стеклу», n* значения чаще всего близки к 1 с почти нулевым коэффициентом отражения и почти полное пропускание. Очевидно, что две кривые симметричны, т. е. дополняют друг друга, и любое значение может быть выражено через другое: как T=1-R (как передаточное число; 100-р за T и R в процентах) и R=1-T. Как уже упоминалось, параметр, определяющий эффект оптической поверхности или материала, на распространение света называется показателем отражения и преломления, для отражающие и преломляющие среды соответственно. В случае отражения, скорость света не меняется, меняется только направление, которое обычно противоположна падающему свету. Следовательно, для поверхность в воздухе (показатель преломления n=1), показатель отражения n’=-1. Однако, после прохождения преломляющей поверхности и входа в другую среду, скорость света в нем изменяется, что также приводит к изменению направление света, если форма падающего волнового фронта не совпадают с формой поверхности, т. ИНЖИР. 4 иллюстрирует. С общее направление распространения света не меняется, стекло преломляет индекс имеет тот же знак, что и среда падения (обычно воздух, с показатель преломления n=1 или n=-1, в зависимости от направления), при этом его номинальное значение, как уже упоминалось, дается как обратная скорость света в стекле по сравнению со скоростью в вакууме (что ровно 1, с показателем преломления воздуха, 1,00027784 для длины волны 550 нм, что незначительно выше). Замедление распространения света внутри стекла зависит от длина волны; в общем, чем короче длина волны, тем больше она замедляется вниз. Чем больше замедление, тем сильнее преломление. Эта изменчивость преломления с длиной волны является источником хроматической аберрации. Относительная сила преломления для разных длин волн — стекло или дисперсия — как указано выше, выражается числом Аббе. В связи к их различным физическим свойствам дисперсионные свойства различаются несколько из одного стакана в другой. Это счастливое явление, выраженное с параметром, называемым относительная частичная дисперсия из стекла , изготовленная можно исправить одну из основных форм хроматической аберрации, вторичный спектр. Подводя итог, можно сказать, что основные свойства оптического стекла выражаются в его показатель преломления, его дисперсионное число (Аббе) и его относительное Частичная дисперсия. На следующем графике показаны оптические стекла двух основных производители сгруппированы по показателю преломления и дисперсия. РИСУНОК 66 : ne-Vd диаграмма стекла для очков Schott и Ohara. Стакан акронимы для стекол Schott: FK — флюоритовая коронка, PK — фосфат. корона, PSK -плотный ПК («S» от немецкого schwer для тяжелый; также К от крон для короны), БК -боросиликат коронка, К -коронка, БаК -бариевая коронка, СК -плотная коронка, KF -коронка/кремень, BaLF -бариевый светлый кремень, SSK -очень плотная коронка, LaK-лантановая коронка, LLF — очень легкий кремень, BaF — барий кремень, LF -легкий кремень, F -кремень, BaSF -барий плотный кремень, ФС -плотный кремень, КзФ -особый «короткий» кремень. Добавки изменяют оптические свойства стекла. Например, натриево-известковое стекло в своей основной форме состоит из кремнезема (SiO2), который образует стекломассу (также большая доля кремнезема приводит к меньшему тепловому расширению), соды (Na2O), которая снижает температуру плавления (также, увеличивает вязкость стекла) и известь (CaO, стабилизатор) в пропорции 74:16:10. Многие другие оксиды легко растворяются в диоксиде кремния: оксид алюминия (Al2O3) увеличивает долговечность, оксид свинца (PbO) увеличивает показатель преломления и плотность, оксид бария (BaO) действует так же, как оксид свинца, но без токсичности, оксид железа (FeO) снижает пропускание инфракрасного излучения, а в восстановленной форме (Fe2O3) увеличивает пропускание инфракрасного излучения; последний придает стеклу зеленоватый оттенок, как и хром (Cr2O3), а оксид неодима (Nd2O3) окрашивает стекло в пурпурный цвет. Оксид бора (B2O3), как и кремнезем, является стеклообразователем, обладает лучшей химической стойкостью и т. д. Как показывает диаграмма Шотта, традиционная корона и кремень обозначения для оптических стекол указывают показатель преломления n≲1,6 и число Аббе V≳55 для первый, и n≳1,6, V≲55 для последнего. Однако эта классификация является очень общей; Существуют «переходные» стекла между короной и кремнем, а также некоторые современные коронки имеют показатель преломления значительно выше 1,6. Главный ингредиентом краун-стекол являются щелочно-известковые силикаты, с их оптические свойства варьируются в зависимости от вторичного ингредиента, общего окись калия (крона), окись бора (боросиликатная корона), барий оксид, оксид цинка, пятиокись фосфора, флюорит и оксид лантана. Кремневые стекла имели высокое содержание свинца, которое постепенно снижалось. или заменены менее токсичными веществами. Обычное стекло, обычно называемое натриево-кальциевым флоат-стеклом, или листовое стекло несколько различаются по своим оптическим свойствам. Его электронный индекс преломление составляет около 1,52, а число Аббе около 60. Как правило, чем плотнее стекло, тем ниже его число Аббе и тем выше его показатель преломления, обычно дается для e- или d-линии Фраунгофера, как ne и -й , соответственно. Поскольку все длины волн участвуют в формировании телескопическое изображение, наличие преломляющих элементов делает его необходимо определить его действие в течение всего интересующий спектральный диапазон. Для визуального спектра это включает в себя длина волны от ~0,4 мкм ( мкм ) до ~ 0,7 мкм. Обычный способ оценки и представления эффектов рефракции, то есть величина хроматизма, равна путем выбора до нескольких выбранных спектральных линий в качестве представителей конкретных участков диапазона длин волн. Наиболее часто используется обозначения спектральных линий установлены Фраунгофером. Некоторые из Спектральные линии Фраунгофера, обычно используемые при анализе оптических свойства телескопов с преломляющими элементами перечислены ниже. Длина волны Линия Фраунгофера Излучающий элемент Цвет микрон (мк) нанометры (нм) Ангстрем (Е) 0,405 404,7 4046. 6 ч ртуть (Hg) фиолетовый 0,436 435,8 4358.4 г ртуть (рт.ст.) фиолетовый 0,480 480,0 4799,9 Ф’ кадмий (Cd) синий 0,486 486,1 4861.3 Ф водород (Н) синий 0,546 546. 1 5460.7 е ртуть (рт.ст.) зеленый 0,588 587,6 5875,6 д гелий (Не) желтый 0,589 589,3 5893.0 Д натрий (Na) желтый 0,644 643,8 6438.5 С’ кадмий (CD) красный 0,656 656,3 6562. 7 С водород (Н) красный 0,707 706,5 7065.2 р гелий (Он) красный Для оценки влияния хроматизма на дифракционное изображение качества, также необходимо учитывать конкретные спектральные чувствительность детектора, т.е. присвоить вес чувствительности к ряду выбранных строк в интересующем диапазоне, для получение фактического распределения интенсивности по дифракционная ФРТ. Сходным образом к монохромному Штрелю для монохроматический свет, полихроматический Strehl указывает на качество PSF в полихроматический свет, т.е. количество энергии, теряемое кольцами площадь, а также среднюю контрастность по диапазону MTF частоты. ◄ 4.6. Кривизна поля ▐ 4.7.1. Среднее спектр и сферохроматизм ► Дом | Комментарии

Что такое хроматическая аберрация и как ее исправить?

Photo by Mostafa Meraji on Unsplash

Что такое хроматическая аберрация?

Хроматическая аберрация имеет несколько разных названий. Вы также можете знать это как цветную окантовку или фиолетовую окантовку. Хроматическая аберрация — это тип оптической проблемы, которая возникает, когда объектив вашей камеры не может сопоставить все длины волн цвета с необходимой фокальной плоскостью или когда длины волн цвета сфокусированы в неправильных положениях в фокальной плоскости.

Итак, что вызывает хроматическую аберрацию? Эта оптическая проблема вызвана так называемой дисперсией линз. Это происходит, когда разные цвета света распространяются с разной скоростью, проходя через объектив вашей камеры. В результате ваше изображение будет выглядеть размытым или по краям будут заметны цвета, чаще всего фиолетовые и зеленые. Это почти всегда происходит в высококонтрастных ситуациях.

С правильным объективом все длины волн будут сфокусированы в одной фокусной точке. Однако проблемы с объективом камеры могут вызвать хроматическую аберрацию, которая бывает двух типов.

Продольная хроматическая аберрация

Продольная хроматическая аберрация также известна как эффект боке. Этот тип проблемы возникает, когда разные длины волн цвета не сходятся в нужной точке при прохождении через объектив вашей камеры. Этот тип хроматической аберрации обычно приводит к появлению окантовки вокруг объектов. Вы заметите красный, зеленый, синий или комбинацию всех трех вокруг объектов на картинке.

Лучший способ избавиться от продольной хроматической аберрации — закрыть линзу. Объективы, которые больше всего страдают от этого типа хроматической аберрации, — светосильные объективы с постоянным фокусным расстоянием.

Даже с некоторыми из самых дорогих объективов вы можете столкнуться с продольной хроматической аберрацией. Он часто появляется с нечеткой зеленой окраской на одном конце изображения и пурпурным оттенком на другом конце изображения с правильным нейтральным цветом в центре. Этот тип проблемы обычно может быть устранен во время постобработки.

С помощью инструмента удаления бахромы можно скорректировать и даже устранить некоторые цвета бахромы.

Боковая хроматическая аберрация

Боковая хроматическая аберрация также известна как поперечная хроматическая аберрация. Это происходит, когда разные длины волн цвета, проходящие через линзу под углом, в конечном итоге фокусируются в разных положениях вдоль фокальной плоскости. Этот тип хроматической аберрации почти никогда не проявляется в центре изображения и может быть замечен только в углах ваших изображений в самых высококонтрастных областях.

При боковой хроматической аберрации часто встречается синяя и пурпурная окантовка. Вы также можете столкнуться с эффектом «рыбий глаз» при использовании объективов более низкого качества. Один из единственных способов избавиться от боковой хроматической аберрации — убрать или уменьшить эффекты при постобработке.

Распространены ли хроматические аберрации?

К сожалению, хроматические аберрации очень распространены. Оба типа распространены, а иногда даже встречаются одновременно. Во многих случаях единственный способ исправить хроматическую аберрацию — это использовать программное обеспечение, такое как Lightroom или Photoshop, во время постобработки.

Современные производители объективов пытаются раз и навсегда избавиться от хроматических аберраций, используя сверхнизкодисперсионные элементы и высокотехнологичные оптические конструкции. Но эта проблема сохраняется и по сей день, и она особенно заметна при использовании объективов с фиксированным или зум-объективом. Иногда вы ничего не можете сделать, кроме как научиться справляться с хроматической аберрацией.

Преимущество покупки дорогой цифровой зеркальной камеры заключается в том, что многие из них поставляются с встроенной технологией постобработки, которая может уменьшить или устранить хроматические аберрации без особых усилий.

Как предотвратить хроматическую аберрацию

Лучший способ избежать хроматической аберрации — предотвратить ее до того, как она произойдет. Один из самых простых способов никогда не страдать от фотографий, испорченных хроматической аберрацией, — это снимать с использованием только высококачественных объективов, избегать широкоугольных объективов любой ценой и, если возможно, снимать с максимально узкой диафрагмой.

Лучший способ предотвратить хроматическую аберрацию — правильно снимать фотографии с помощью камеры.

Съемка с более узкой диафрагмой и более высокой диафрагмой поможет избежать искажения цвета. Это особенно актуально, когда у вас некачественный объектив. Если ваш объектив не очень хорош и вы снимаете с широко открытой диафрагмой 1,8, шансы получить хроматическую аберрацию резко возрастают.

Если вы используете тот же некачественный объектив, но сузите диафрагму примерно до 5,6, вероятность того, что хроматическая аберрация повлияет на ваши фотографии, гораздо ниже. Вы также можете попробовать увеличить ISO, при необходимости использовать вспышку и уменьшить скорость затвора, чтобы не потерять свет.

Другой вариант — оптимизировать фокальную плоскость. Цветовая окантовка чаще случается с широкоугольными объективами, потому что они страдают от более коротких фокусных расстояний. Если вы снимаете только на 18 мм, у вас гораздо больше шансов обнаружить хроматические аберрации, потому что вы делаете фотографии, используя края стекла объектива.

Лучше снимать со средним фокусным расстоянием до 30 мм. Это фокусное расстояние можно использовать для объективов от 18 мм до 55 мм.

Последний метод, который мы предлагаем для предотвращения хроматических аберраций, — это съемка изображений в формате RAW. Но если быть совсем честным, если вы хотите быть профессиональным фотографом, вам никогда не стоит даже думать о съемке в формате JPEG. Единственный способ правильно отредактировать изображения — снять их в формате RAW.

Изображения в формате Raw будут хранить больше данных и лучше работать в таких приложениях, как Lightroom. Lightroom почти всегда удаляет хроматические аберрации из изображения RAW. Но изображение в формате JPEG — это совсем другая история. Если вы боитесь хроматических аберраций, всегда снимайте в формате RAW.

Использование хроматической аберрации для улучшения фотографий

Хроматическая аберрация может использоваться для улучшения как видео, так и фотографий с помощью таких приложений, как Photoshop. Сделав совершенно обычную фотографию, а затем разделив красный, зеленый и синий каналы, вы можете сами поиграть с цветовой окантовкой, чтобы добавить эффект неустойчивости к любому изображению.

Фактически, хроматическую аберрацию можно использовать с умом, чтобы придать изображению трехмерное качество или ощущение ретро. Хроматическая аберрация может быть использована для того, чтобы любое изображение выглядело психоделическим или триповым. Это, безусловно, отличный инструмент при редактировании фотографий.

Как исправить хроматическую аберрацию в Lightroom?

Если вам абсолютно необходимо исправить хроматическую аберрацию на некоторых ваших фотографиях, лучшим инструментом для этого является Lightroom. Как только вы выберете нужные поля и правильные настройки в приложении, вы сможете легко и без стресса удалить все хроматические аберрации со своих изображений. Мало того, Lightroom также может помочь исправить такие вещи, как виньетирование бочкообразной дисторсии.

Чтобы исправить хроматическую аберрацию в Lightroom, выполните следующие простые действия.

Шаг 1: Сначала вам нужно найти панель коррекции объектива внутри модуля разработки приложения. Панель коррекции объектива находится между панелью деталей и панелью эффектов.

Шаг 2: На панели коррекции объектива вы увидите четыре важных раздела. У вас есть базовый, профильный, цветной и, наконец, ручной. Начните с основной вкладки и выберите два верхних поля. Включите соединения профилей и удалите хроматическую аберрацию. Программное обеспечение уже оснащено профилями практически всех основных производителей камер и объективов для быстрого удаления хроматических аберраций.

В тот момент, когда вы включите обе опции, вы увидите изменение изображения, и большинство искажений будет исправлено автоматически. Вы также заметите, что пурпурная окантовка будет либо исправлена, либо значительно уменьшена.

Шаг 3: Перейдите на вкладку профиля. Вы хотите проверить «включить исправления профиля». Вы также хотите убедиться, что Lightroom уже распознал марку и модель вашего объектива. Если Lightroom не распознал ваш объектив, вы можете легко просмотреть параметры и выбрать объектив вручную. Если вашего объектива нигде нет, возможно, вам придется исправить дисторсию самостоятельно, используя ползунки для виньетирования и дисторсии.

Шаг 4: Последний шаг — это раздел цвета. Установите флажок «Удалить хроматическую аберрацию», и все готово. Это почти всегда единственное, что вам нужно сделать. Просто нажмите на поле, и ваше изображение будет исправлено.

К сожалению, некоторые изображения могут быть настолько серьезно затронуты хроматической аберрацией, что вам придется проделать дополнительную работу, чтобы избавиться от искажения. В этом случае перемещайте ползунки для фиолетового оттенка и зеленого оттенка, пока полосы на вашем изображении не исчезнут. Вы также можете использовать пипетку, чтобы выбрать раздражающие полосы на вашем изображении, чтобы приложение более точно исправило их.

Заключительные мысли

Хроматическая аберрация — это тип искажения цвета, который создает цветовые очертания по краям объектов на ваших фотографиях. Это почти всегда происходит вдоль металлических поверхностей, где наблюдается самый высокий контраст между светлым и темным. Это происходит из-за того, что объектив камеры не может сфокусировать каждую длину волны цвета в одной и той же фокусной точке. И, к сожалению, способов исправить это не так много.

Вы можете использовать Lightroom или Photoshop, или вы можете попытаться избежать цветовой окантовки до того, как она появится, оптимизировав фокальную плоскость или сняв более узкую диафрагму. Но иногда хроматические аберрации — это просто один из тех раздражающих аспектов фотографии, с которыми приходится сталкиваться профессионалам и любителям.

Простой способ удалить хроматическую аберрацию в Photoshop. Инфракрасное преобразование, ИК-модификация и учебные пособия по фотографии

Хроматическая аберрация — это оптическая проблема, возникающая в объективах. Это проявляется на фотографиях с цветной окантовкой или пурпурной окантовкой по краям объектов, особенно в высококонтрастных областях. В большинстве случаев хроматическую аберрацию можно удалить всего несколькими щелчками мыши в Lightroom. Однако в некоторых более крайних случаях вы не сможете получить желаемые результаты. Поэтому вам нужно будет использовать Adobe Photoshop, чтобы полностью удалить хроматическую аберрацию с ваших фотографий. Но не бойтесь, процесс на самом деле очень прост. Итак, вот пошаговое руководство о том, как удалить хроматическую аберрацию с помощью Photoshop.

Что такое хроматическая аберрация?

Чтобы полностью понять хроматическую аберрацию и ее причины, вам необходимо понимать оптику и длину волны цвета. Подводя итог, можно сказать, что хроматическая аберрация возникает, когда длины волн цвета не сводятся линзой в одну и ту же фокальную плоскость. Или когда длины волн цвета фокусируются в разных точках фокальной плоскости. В результате по краям объектов часто появляются такие цвета, как красный, зеленый, синий, желтый, фиолетовый и пурпурный. Это особенно заметно в ситуации с высокой контрастностью, когда у вас есть очень яркие и очень темные области рядом друг с другом. Если вы действительно хотите понять хроматическую аберрацию, существует множество ресурсов, в которых подробно рассматривается этот вопрос. Для большинства фотографов единственное, что им нужно знать, это как удалить его со своих фотографий.

Как убрать хроматическую аберрацию?

Существует множество различных способов удаления хроматических аберраций в Photoshop. Однако я лично обнаружил, что это самый простой и быстрый способ сделать это.

Шаг 1

Откройте фотографию в Photoshop и продублируйте изображение. Причина этого в том, что гораздо проще вернуться к оригиналу, если у вас все еще есть нетронутая версия. Имейте в виду, что, в отличие от Lightroom, любые корректировки, которые вы делаете на фотографии, на самом деле необратимы. Так что в идеале вы должны привыкнуть работать со слоями. После того, как вы продублировали изображение, добавьте маску слоя. Если ваша маска слоя не черная, просто щелкните по ней и инвертируйте ее.

Шаг 2

С этого момента вы будете работать над дублированным слоем вашего изображения. Итак, теперь вам нужно добавить размытие по Гауссу к вашему изображению. Да, вы правильно прочитали, мы собираемся добавить размытие вашему изображению. Для этого выберите «Фильтр» в верхнем меню. Прокрутите вниз до «Размытие» и выберите «Размытие по Гауссу».

После того, как вы нажали, чтобы добавить размытие по Гауссу к изображению, вам нужно настроить радиус от 9 до 12.

Шаг 3

Теперь вам нужно вернуться на правую панель и изменить режим наложения дублированного изображения. Выберите «Цвет» в раскрывающемся меню.

Шаг 4

Теперь самое интересное. Выберите слой-маску, а затем выберите инструмент «Кисть» в меню слева. Убедитесь, что размер кисти достаточно мал. Теперь достаточно просто зачистить края, где очевидна хроматическая аберрация. Вы должны заметить, что хроматическое истирание, другими словами, цвета исчезают. После того, как вы просмотрели все изображение, удалив все хроматические аберрации, дважды проверьте изображение в масштабе 100%, чтобы убедиться, что все на своем месте. Это так просто!

Шаг 5

Один из способов сделать рабочий процесс еще быстрее — создать действие этого процесса в Photoshop. Действия очень полезны, чтобы помочь ускорить процесс одного и того же повторяющегося действия. Так, например, вы можете создать действие, чтобы добавить к изображению все процессы, описанные выше, кроме шага 4. Таким образом, вы просто уберете хроматическую аберрацию, как указано в шаге 4.

Как создать действие в Photoshop

Создать действие в Photoshop очень просто. Просто нажмите «Окно» на верхней панели, прокрутите вниз до «Действия» и нажмите. Это откроет панель действий в вашей рабочей области. Нажмите кнопку записи, чтобы начать запись любых действий, которые вы предпринимаете с этого момента. Нажмите кнопку остановки, когда вы закончите определенную последовательность действий. Теперь у вас есть действие для ваших фотографий. Если вы хотите использовать действие, выберите его в меню и нажмите кнопку «воспроизведение». Создание действий для определенных вещей действительно может помочь ускорить процесс редактирования.

Хроматическая аберрация может стать настоящим испытанием для устранения. Но невероятно важно, чтобы вы не отказывались от его удаления с изображений, которые были затронуты. С помощью этого метода можно быстро и легко убрать хроматические аберрации на большинстве фотографий.

Фото предоставлено: Кав Дадфар – Все права защищены. Не использовать без разрешения. Время мечтать.

• Последние статьи
• Биография автора

— редактор-основатель журнала JRNY Travel Magazine, а также профессиональный трэвел-фотограф и писатель из Великобритании. Его изображения использовались такими клиентами, как Condé Nast, National Geographic, Lonely Planet, Rough Guides и многими другими. Кав также является соучредителем That Wild Idea, компании, специализирующейся на проведении мастер-классов по фотографии и туров как по Великобритании, так и по всему миру.

Просмотреть все статьи Кав Дадфар

Борис FX | BCC+хроматическая аберрация

НОВИНКА В CONTINUUM 2021: хроматическая аберрация BCC+ имитирует вид хроматической аберрации, вызванной линзой, имеющей разный показатель преломления для разных длин волн света, и проявляется в виде цветных полос по краям изображения. Эта окантовка удаляется путем устранения искажений отдельных цветовых каналов.

До и После

Пресеты и редактор эффектов

Редактор эффектов предоставляет удобный способ хранения и извлечения установленных на заводе и/или созданных пользователем пресетов фильтров. Чтобы выбрать пресет, откройте интерфейс FX Editor и выберите один из них на панели Presets. Нажмите кнопку «Применить» в редакторе эффектов, чтобы вернуться к пользовательскому интерфейсу хоста.

Чтобы сохранить пользовательский пресет, щелкните значок «Создать пользовательский пресет» в правом верхнем углу списка параметров рядом с названием фильтра, задайте имя для нового пользовательского пресета в появившемся диалоговом окне и нажмите «Готово».

Параметры фильтра

Есть несколько новых типов цветовых полос, которые не являются хроматической аберрацией. Эти эффекты могут проявляться в виде пурпурных или синих полос и в большинстве случаев видны вокруг переэкспонированных областей. Если выполняются следующие условия, ваше изображение, скорее всего, имеет настоящую хроматическую аберрацию, а не цветовую окантовку, вызванную перегрузкой сенсора:

• В углах должно быть больше цветных полос, тогда как в центре их не должно быть.
• Цветные полосы должны быть не только по краям переэкспонированных участков, но и по краям с меньшей контрастностью.
• Цветные полосы должны быть дополнительных цветов (красно-голубой, зеленый/пурпурный и сине-желтый) на противоположных сторонах темной или яркой области.
• Цветные полосы должны быть во всех углах в одном направлении и направлены от центра

Элементы управления‌

**Красный/голубой, зеленый/пурпурный, синий/желтый:**Используйте соответствующую цветовую группу для устранения хроматической аберрации. Например, если вы видите красно-голубую окантовку, используйте группу «Красный/голубой». Начните с настройки параметра Distortion.

Искажение : Вытягивает или вытягивает углы изображения. Отрицательные значения стягивают углы изображения внутрь, а положительные значения вытягивают углы изображения наружу.

Анаморфотное сжатие : Анаморфотное сжатие корректирует сжатие, характерное для анаморфотных кинообъективов.

Кривизна X и Y: Кривизна X и Y корректирует нерадиальные асимметричные искажения, характерные для анаморфотных кинообъективов.

Примечание: Anamorphic Squeeze и Curvature X и Y работают только после настройки параметра Distortion.

Центр X и Y : Определяет центральную точку искажения.

PixelChooser: BCC PixelChooser предоставляет пользователю возможность выбрать, какие пиксели в отфильтрованном источнике действительно будут затронуты фильтром, путем создания матов на основе изображений, градиентных матов и масок векторной формы. Параметры планарного отслеживания Mocha и маскирования векторной формы включены в PixelChooser, что позволяет создавать формы маски с отслеживанием движения в качестве удерживающей маски.

Для получения дополнительной информации о PixelChooser, нажмите здесь.

Посмотрите на края изображения и определите, является ли хроматическая аберрация красным/голубым, зеленым/пурпурным или синим/желтым.

Начните с настройки параметра Distortion для определенного цвета окантовки, который вы пытаетесь удалить. Например, если вы видите красно-голубую окантовку, отрегулируйте ползунок «Искажение» в группе «Красный/голубой».

Если вы используете анаморфотные кинообъективы или испытываете нерадиальную асимметричную окантовку, вам может потребоваться отрегулировать параметры Anamorphic Squeeze и Curvature X/Y.

Category:

BCC Particles

BCC Color & Tone

BCC Perspective

BCC Perspective

BCC Licensing

BCC Obsolete

BCC Key & Blend

BCC Obsolete

Nested Subgroup

BCC Art Looks

BCC Licensing

BCC Time

Вложенная подгруппа

BCC Restoration

BCC Transitions

BCC Blur & Sharpen

BCC Transitions

BCC Scalete

BCCC2

9000. 9000.1000 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000 3

BCC2

9000. 9000.9000.9000. 9000.

BCC 2

BCC.

BCC Warp

BCC Art Look

BCC Transitions

BCC Art Looks

BCC Art Looks

BCC Stylize

BCC Textures

BCC Art Looks

BCC Transitions

BCC Key & Blend

BCC Key & Blend

BCC Текстуры

BCC Textures

CCC Color & Tone

BCC Styleize

BCC Color & Tone

BCC. Тон

BCC Устаревший

BCC Цвет и тон

BCC Стилизация

BCC Переходы

BCC Частицы

Без категории

Без категории

0002 Вложенная подгруппа

BCC Key & Blend

BCC Key & Blend

BCC Transitions

BCC Match Match

BCC Match Match. Переходы

Переходы BCC

Перспектива BCC

Деформация BCC

Переходы BCC

Перспектива BCC

Стилизация BCC

Переходы BCC

BCC устаревшая

BCC Film Style

BCC устаревшая

BCC Blur & Sharpen

BCC WARP

BCC Stylize

BCC Restoration

BCC Restoration

BCC Restoration

BCC Restoration

BCC. 100003

BCC 3D -объекты

BCC Film Style

BCC Переходы

BCC Film Style

Перспектива BCC

BCC Blur & Sharpen

BCC Style

BCC OSALETE

BCC2

9000.

BCC. Устарело

BCC Устарело

BCC Восстановление изображения

BCC Переходы

BCC Текстуры

BCC Браузер

BCC Размытие и резкость

BCC Освещение

BCC Lights

BCC Lights

BCC Stylize

BCC Obsolete

Nested Subgroup

BCC Textures

BCC Transitions

BCC Stylize

BCC Art Looks

BCC Color & Tone

BCC Color & Tone

BCC Time

BCC Time

BCC Transitions

BCC Lights

BCC 3D Objects

BCC Stylize

BCC Устаревший

BCC Transition0003

BCC Image Restoration

BCC Transitions

BCC Lights

BCC Obsolete

BCC Transitions

BCC Transitions

BCC Transitions

BCC Transitions

BCC Blur & Sharpen

BCC Obsolete

BCC Color & Tone

BCC Lights

BCC Transitions

BCC Устаревший

BCC Lights

BCC Transitions

BCC Key & Blend

BCC Устаревший

BCC Lights

BCC Key & Blend

BCC Key & Blend

BCC Transitions

BCC Time

BCC Resestoration

BCC Key & Blend

BCC Стиль

BCC MATH MOST

BCC Стиль

BCC MATH MOST

BCC. Blend

BCC Key & Blend

BCC Art Looks

BCC Stylize

BCC Textures

BCC Warp

BCC Stylize

BCC Blur & Sharpen Rest

3 By0003

Nested Subgroup

Nested Subgroup

Nested Subgroup

Nested Subgroup

Nested Subgroup

Nested Subgroup

Nested Subgroup

Nested Subgroup

Nested Subgroup

BCC Stylize

BCC Transitions

BCC Transitions

BCC Color & Tone

BCC Устаревший

BCC Текстуры

BCC Image Restoration

BCC Time

BCC Image Restoration

BCC Particles

Uncategorized

Uncategorized

Uncategorized

Uncategorized

BCC Perspective

BCC Perspective

BCC Particles

BCC Particles

BCC Particles

BCC Transitions

BCC Particles

BCC Art Looks

BCC Particles

Вложенная подгруппа

Вложенная подгруппа

BCC Image Restoration

Вложенная подгруппа

BCC WARP

BCC ART выглядит

BCC Time

BCC Key & Blend

BCC Key & Blend

BCC Stylize

BCC Transitions

BCC Blur & Sharpen

BCC Transitions

BCC Blur & Sharpen

BCC Transitions

BCC Blur & Sharpen

BCC

BCC и Sharpen

BCC

BCC и SHARPEN

BCC

BCC.

BCC Particles

BCC Lights

BCC Transitions

BCC Lights

BCC Lights

BCC Lights

BCC Lights

BCC Lights

BCC Lights

BCC Lights

BCC Lights

0003

BCC Lights

BCC Lights

BCC Transitions

BCC Stylize

BCC Image Restoration

BCC Image Restoration

BCC Textures

BCC Lights

BCC Key & Blend

BCC Transitions

BCC Transitions

BCC Stylize

BCC Stylize

BCC Transitions

BCC Transitions

BCC Warp

BCC Transitions

BCC Textures

BCC устаревшая

BCC Color & Tone

BCC Stylize

BCC Stylize

BCC Установленная

BCC Ressustor BCC Transitions

BCC Blur & Sharpen

BCC Lights

BCC Art Looks

BCC Lights

BCC Obsolete

BCC Textures

BCC Textures

BCC Obsolete

BCC Transitions

BCC Time

BCC Transitions

BCC Art Looks

BCC Transitions

BCC Time

BCC 3D Objects

BCC Time

BCC Time

BCC Color & Tone

BCC Transitions

BCC Warp

BCC Warp

BCC Transitions

BCC Film Style

BCC Key & Blend

BCC 3D Objects

BCC Blur & Sharpen

BCC Image Restoration

Uncategorized

BCC Transitions

BCC Warp

BCC Textures

BCC Time

BCC Stylize

BCC Warp

BCC Color & Tone

BCC Film Style

BCC Transitions

BCC VR

BCC VR

BCC VR

BCC VR

BCC VR

BCC Warp

BCC Art2 Looks

3

BCC Warp

BCC Textures

BCC Particles

BCC Image Restoration

BCC Match Move

BCC Textures

BCC Textures

BCC Obsolete

BCC Obsolete

BCC Obsolete

BCC Blur & Sharpen

BCC Image Restoration

BCC Размытие и резкость

BCC Переходы

BCC Размытие и резкость

BCC Переходы

BCC Размытие и резкость

BCC Key & Blend

BCC Transitions

BCC Переходы

BCC Blur & Sharpen

BCC Transitions

BCC Transitions

BCC Color & Tone

BCC

BCC. BCC Film Style

BCC Color & Tone

BCC Color & Tone

BCC Lights

BCC Transitions

BCC Image Restoration

BCC Transitions

BCC Stylize

BCC Transitions

BCC Transitions

BCC Blur & Sharpen

BCC Transitions

BCC Blur & Sharpen

BCC Transitions

BCC Film Style

BCC Stylize

BCC Lens

BCC Lights

BCC Color & Tone

BCC Film Style

BCC Art Looks

BCC Lens

BCC Optical Diffusion

BCC Lights

BCC Lens

BCC Grads and Tints

BCC Art образуется

BCC Key & Blend

BCC Art Like

BCC Grads and Tints

BCC GRADS и оттенки

BCC стиль

BCC

BCC. 100003

BCC Оптическая диффузия

BCC Grads and Tents

BCC Key & Blend

BCC Color & Tone

BCC Lights

BCC FILM 3

BCC PUPTICAR DIFFUS BCC Lights

BCC Lights

BCC Lights

BCC Color & Tone

BCC Optical Diffusion

BCC Art Looks

BCC Color & Tone

BCC Key & Blend

BCC Lights

BCC Art выглядит

BCC Color & Tone

BCC Lights

BCC Lens

BCC Lights

BCC Lights

BCC Стиль

BCC Color & Tone

BCC Стиль

BCC Color & Tone

BCC. BCC Optical Diffusion

BCC Gradations and Tints

BCC Optical Diffusion

BCC Art Looks

BCC Key & Blend

BCC Key & Blend

BCC Lights

BCC Градки и оттенки

BCC Color & Tone

BCC Оптическая диффузия

BCC Lens

BCC Градки и оттенки

BCC Lights

BCC Lights

BCC Lights

BCC COLAND & TONE

BCC LIGHT

BCC Color & Tone

BCC Optical Diffusion

BCC Gradations and Tints

BCC Optical Diffusion

BCC Gradations and Tints

BCC Lights

0003

BCC Textures

BCC Film Style

BCC Grads and Tints

BCC Perspective

BCC Transitions

BCC Lens

BCC Art Looks

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

BCC 3D Objects

Tutorial

Tutorial

Tutorial

Tutorial

Tutorial

Tutorial

Tutorial

Tutorial

Tutorial

Tutorial

Tutorial

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Tutorial

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Title Studio

Tutorial

Эффект:
BCC+X-Ray
BCC+Wide Angle Lens
BCC+Video Glitch Dissolve
BCC+Transform
BCC+Tint
BCC+Three Strip
BCC+Textures
BCC+Sunset
BCC+Streaks
BCC+Splitne To
BCC+Split Field
BCC+Тон кожи
BCC+Шелк
BCC+Тени/Света
BCC+Sepia
BCC+Selective Saturation
BCC+ReLight
BCC+Reflector
BCC+Rays
BCC+Radial Tint
BCC+Radial Exposure
BCC+Rack Focus
BCC+Polarizer
BCC84BPhotographic 90 + Optical Dissolve
BCC+Non-Additive Mix
BCC+Night Vision
BCC+Net
BCC+ND Gradient
BCC+Mist
BCC+Math Composite
BCC+Low Contrast
BCC+Looks
BCC+Light
BCC Вспышка
BCC+Искажение объектива
BCC+Key Light
BCC+Kelvin
BCC+Infrared
BCC+Ice Halo
BCC+Holdout Composite
BCC+High Contrast
BCC+Harris Shutter
BCC+Halo
BCC+Grade
BCC+Glow Edges
BCC0+Glow B8 Darks
BCC+Gels
BCC+FX-Editor
BCC+Frost
BCC+Fog
BCC+Film Stocks
BCC+Eye Light
BCC+Enhancer
BCC+Edge Composite
BCC+Dual Gradient B+Double Fog
BCC9024g Рассеивание
BCC+Проявление
BCC+Детали
BCC+Глубина резкости
BCC+Устранение каймы
BCC+Defog
BCC+DeBlock
BCC+DeBand
BCC+Day for Night
BCC+Cross Processing
BCC+Colorize Gradient
BCC+Color Spot
BCC+Color Shadow
BCC+Color Paste
BCC+Color Infrared
BCC+Color Infrared
BCC+Color Infrared
BCC+Color Infrared + Градиент цвета
BCC+Хроматическая аберрация
BCC+Полосы цветности
BCC+Центральная точка
BCC+Встряхивание камеры
BCC+Границы
BCC+Обход отбеливателя
BCC+Черно-белый
BCC+Рассеянный свет
BCC+Виньетка4 BCC+8 Виньетка 902
BCC+ Две полосы
BCC+ Spin Blur Dissolve
BCC+ Smear Blur
BCC+ Rays Dissolve
BCC+ Radial Blur
BCC+ Rack Focus Dissolve
BCC+ Prism Dissolve
BCC+ Prism
BCC+ Multi-Star Dissolve
BCC+ Magic Sharp
BCC+ Light Leaks Dissolve
BCC+ Light Leaks
BCC+ Haze
BCC+ Fluorescent
BCC+ Flashing
BCC+ Film Grunge
BCC+ Film Glow Dissolve
BCC+ Film Glow
BCC+ F-Stop
BCC+ Dissolve
BCC+ Directional Blur Dissolve
BCC+ Directional Blur
BCC+ Cross Zoom Dissolve
BCC+ Crash Zoom Dissolve
BCC+ Composite
BCC+ Channel Blur YUV
BCC+ Channel Blur Dissolve
BCC+ Channel Blur
BCC+ Camera Shake Dissolve
BCC+ Blur
BCC+ Beauty Studio
BCC Z-Blur
BCC Z Space III
BCC Z Space II
BCC Z Space I
BCC Wooden Planks
BCC Wood Grain
BCC WitnessProtection
BCC Wire Remover
BCC Wild Cards
BCC Weave
BCC Wave
BCC Water Waves Dissolve
BCC Water Color
BCC Warp
BCC VR Sharpen
BCC VR Reorient
BCC VR Insert
BCC VR Flicker Fixer
BCC VR Blur
BCC Vignette Wipe
BCC Vignette
BCC VideoScope
BCC Video Morph
BCC Video Glitch
BCC Velocity Remap
BCC Veined Marble
BCC Vector Displacement
BCC Vector Blur Dissolve
BCC Руководство пользователя
BCC UpRez
BCC Unsharp Mask
BCC Type On Text
BCC Two Way Key
BCC Two Strip Color
BCC Twister
BCC Twirl
BCC Turbulence
BCC Tritone Dissolve
BCC Tritone
BCC Trails Basic
BCC Trails
BCC Title Studio
BCC Time Displacement
BCC Tile Wipe
BCC Tile Mosaic
BCC Textured Wipe
BCC Temporal Blur
BCC Swish Pan
BCC Super Blend
BCC Steel Plate
BCC Stars
BCC Star Matte
BCC Stage Light
BCC Spray Paint Noise
BCC Spotlight
BCC Spiral Blur
BCC Spin Blur Dissolve
BCC Spill Remover
BCC Sphere Transition
BCC Sphere
BCC Sparks
BCC Snow
BCC Smooth Tone
BCC Sequencer
BCC Scatterize
BCC Scanline
BCC Safe Colors
BCC Rough Glow
BCC Rock
BCC Ripple Dissolve
BCC Ripple
BCC Rings Wipe
BCC Ribbon Wipe
BCC RGB Pixel Noise
BCC RGB Edges
BCC RGB Displacement Dissolve
BCC RGB Blur Dissolve
BCC RGB Blend
BCC Reverse Spotlight
BCC Reptilian
BCC Remover
BCC Reframer
BCC Reflection
BCC Rectangular Wipe
BCC Rays Wedge
BCC Rays Textured
BCC Rays Streaky
BCC Rays Ripply
BCC Rays Ring
BCC Rays Radiant Spotlight
BCC Rays Radiant Edges
BCC Rays Puffy
BCC Rays Dissolve
BCC Rays Cartoon
BCC Rain
BCC Radial Wipe
BCC Radial Blur
BCC Pyramid Blur
BCC Prism Dissolve
BCC Prism
BCC Primatte Studio
BCC Presets
BCC Premult
BCC Preferences
BCC Posterize Time
BCC Posterize
BCC Polar Displacement
BCC PixelChooser — Legacy
BCC Pixel Fixer
BCC Pixel Chooser
BCC Pinning Controls
BCC Pin Art 3D
BCC Pencil Sketch
BCC Particle System
BCC Particle Illusion Particle Illusion4 BCC2 Particle Illusion 9028 3D
BCC Particle Array 3D
BCC Pan And Zoom
BCC Page Turn
BCC Обзор в Resolve
BCC Обзор в FCP
BCC Обзор в Avid
BCC Обзор в Adobe
BCC Organic Strands
BCC Optical Stabilizer
BCC Optical Flow
BCC Noise Reduction
BCC Noise Map 2
BCC Noise Map
BCC MultiTone Mix
BCC Multi Stripe Wipe
BCC Multi Stretch Wipe
BCC 90 Motion Tracker2 Vegas
BCC Multi Shadow
Motion Tracker Resolve
BCC Motion Tracker Red
BCC Motion Tracker PRM
BCC Motion Tracker Motion
BCC Motion Tracker FCP
BCC Motion Tracker Avid
BCC Motion Tracker AE
BCC Motion Tracker
BCC Motion Key
BCC Motion Blur
BCC Mosaic
BCC Morph
BCC Mixed Colors
BCC Misalignment
BCC Median
BCC Matte Cleanup
BCC Matte Choker
BCC Match Move
BCC Match Grain
BCC Make Alpha Key
BCC Magic Sharp
BCC Looper
BCC Linear Wipe
BCC Linear Luma Key
BCC Linear Color Key
BCC Lightning
BCC Light Zoom
BCC Light Wrap
BCC Light Wipe
BCC Light Sweep
BCC Light Matte
BCC Light Leaks Dissolve
BCC Light Leaks
BCC Levels Gamma
BCC Lens Transition
BCC Lens Shape
BCC Lens Flash
BCC Lens Flare Spike
BCC Lens Flare Round
BCC Lens Flare Dissolve
BCC Lens Flare Advanced
BCC Lens Flare Advanced
BCC Lens Flare Advanced
BCC Lens Flare 9084 BCC Lens Flare 3D
BCC Lens Correction
BCC Lens Blur Dissolve
BCC Lens Blur
BCC LED
BCC Layer Deformer
BCC Laser Beam
BCC Kaleida Dissolve
BCC Jitter Basic
BCC Jitter
BCC Invert Solarize
BCC Hue-Sat-Lightness
BCC Halftone
BCC Grunge
BCC Grid Wipe
BCC Granite
BCC Gradient
BCC Glow Matte
BCC Glow Alpha Edges
BCC Glitter
BCC Glint
BCC Glare
BCC Gaussian Blur
BCC FX Browser
BCC Fractal Noise
BCC Flutter Cut
BCC Flicker Fixer
BCC Fire
BCC Film Process
BCC Film Grain
BCC Film Glow Dissolve
BCC Film Glow
BCC Film Damage
BCC Fast Lens Blur
BCC Fast Flipper
BCC Fast Film Process
BCC Fast Film Glow Dissolve
BCC Fast Film Glow
BCC FAQ
BCC Extruded Text
BCC Extruded Spline
BCC Extruded EPS
BCC Emboss
BCC Список эффектов
BCC Edge Lighting
BCC0 Edge Cleaner4
BCC DVE Basic
BCC DVE
BCC Dv Fixer
BCC Dust and Scratches
BCC Dropout Fixer
BCC Drop Shadow
BCC Displacement Map
BCC Directional Blur
BCC DeNoise
BCC Deinterlace
BCC DeGrain
BCC Damaged TV Dissolve
BCC Damaged TV
BCC Cylinder
BCC Curl Dissolve
BCC Curl
BCC Cube
BCC Cross Zoom
BCC Cross Melt
BCC Cross Glitch
BCC Criss-Cross Wipe
BCC Crash Zoom Dissolve
BCC Правильный выбранный цвет
BCC Corner Pin Studio
BCC Corner Pin
BCC Composite Dissolve
BCC Composite Choker
BCC Composite
BCC Режим сравнения
BCC Common Controls — Avid
BCC Common Controls
BCC Comet
BCC Colorize Glow Dissolve
BCC Colorize Glow
BCC Colorize
BCC Color Palette
BCC Color Match
BCC Color Correction
BCC Color Choker
BCC Color Balance
BCC Clouds
BCC Chroma Key BCC Chroma Key 9
BCC
BCC Checker Wipe
BCC Charcoal Sketch
BCC Caustics
BCC Cast Shadow
BCC Cartooner
BCC Cartoon Look
BCC Burnt Film
BCC Bump Map
BCC Bulge
BCC Broadcast Safe
BCC Brightness-Contrast
BCC Brick
BCC Boost Blend
BCC Blur Dissolve
BCC Blur
BCC Blobs Wipe
BCC Beauty Studio
BCC Beat Reactor Integrated
BCC Beat Reactor
BCC AVX Licensing
BCC Artists Poster
BCC Apply Modes
BCC Alpha Spotlight
BCC Alpha Process
BCC Alpha Pixel Noise
BCC AE Licensing
BCC 3D Image Shatter
BCC 3D Extruded Image Shatter
BCC 3 Way Color Grade
BCC 2D Particles

Хроматическая аберрация и цветовая окантовка в биноклях

Хроматическая аберрация. Цветная окантовка. Стекло ED и стекло HD. Это все термины, которые мы слышали раньше, но как они влияют на ваш бинокль? Что они на самом деле означают и как они должны влиять на выбор бинокля ?

Краткое введение в хроматические аберрации и цветовую окантовку в биноклях

Хроматические аберрации в биноклях

Свет, видимый вашими глазами (видимый свет), имеет диапазон различных длин волн. Чтобы изображение оставалось максимально четким, бинокулярные линзы стремятся собрать и преломить все эти разные длины волн цвета в одну и ту же точку .

Свет с большей длиной волны (например, оранжевый или красный) не преломляется так сильно, как свет с более короткой длиной волны (например, синий или фиолетовый).

Хроматическая аберрация возникает, когда линзы вашего бинокля не преломляют все длины волн цвета в одну и ту же точку. Это вызвано дисперсия линзы , когда свет разных цветов проходит через линзу с разной скоростью (Мансуров, 2019).

Рис. 1. Диаграмма хроматической аберрации (Mellish, 2006).

Цветная окантовка в биноклях

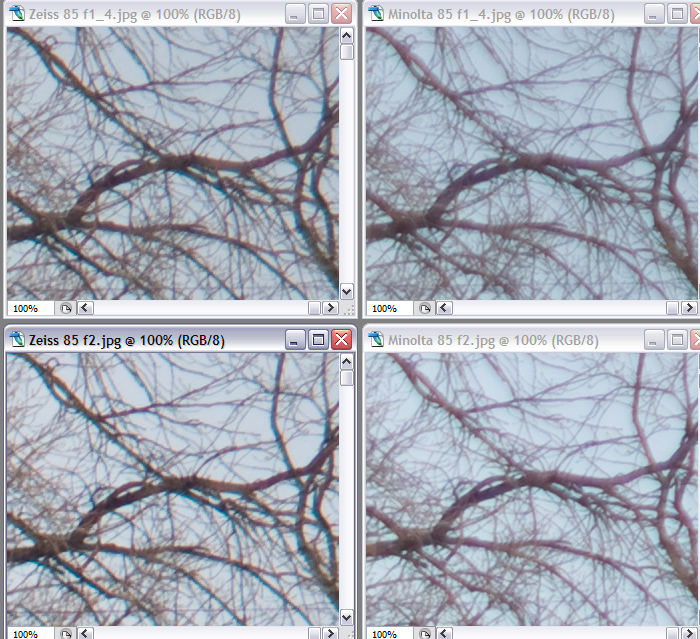

Хроматическая аберрация приводит к Цветной окантовке , где некоторые бинокли могут отображать изображения, которые не такие четкие, как другие. Вместо этого они могут иметь пурпурно-зеленый оттенок, особенно по краям объекта.

Взгляните на рисунок 2, чтобы увидеть, как может выглядеть цветная окантовка.

Рисунок 2. Фиолетовая окантовка (Kitkatcrazy, 2007).

Как уменьшить хроматическую аберрацию?

Цветовая окантовка и хроматическая аберрация в биноклях могут быть уменьшены за счет уменьшения дисперсии линз. Для этого существует несколько способов, различающихся по стоимости и эффективности.

Составные линзы

Составные линзы — это простейший метод коррекции хроматической аберрации. Они созданы с несколькими линзами, все с разными оптическими свойствами, которые по-разному преломляют длины волн света.

На рис. 3 показано, как устроена составная линза.

Рис. 3. Схема ахроматической дублетной линзы (Mellish, 2010).

Чаще всего мы видим составные линзы Achromatic Doublet . В них используются два элемента линзы с разными оптическими характеристиками. И наоборот, апохроматические (APO) линзы обычно состоят из трех элементов линзы, которые направляют свет с тремя длинами волн в фокусную точку. Хотя линзы APO более эффективны против хроматических аберраций, ахроматические дуплеты более распространены, поскольку они дешевле, легче и компактнее (Best Binocular Reviews, n.d.).

Стекло ED

Хотя стандартные комбинированные линзы уменьшают степень хроматической аберрации для таких цветов, как красный и синий, все еще существуют длины волн света (например, зеленый), которым комбинированные линзы не соответствуют. Это приводит к остаточной хроматической аберрации, известной как вторичный спектр (Nikon, nd).

Здесь на помощь приходит стекло со сверхнизкой дисперсией (стекло ED) . В стекле ED используется специально разработанное покрытие с редкоземельными соединениями для минимизации хроматических аберраций. Особая формула стекла со сверхнизкой дисперсией означает, что, в отличие от стандартного стекла, оно может уменьшить размер вторичного спектра. Стекло ED также можно комбинировать с составными линзами, чтобы почти полностью устранить хроматическую аберрацию (Celestron, n.d.).

Для большинства биноклей и оптических инструментов более высокого класса обязательно использование стекла ED. Примеры популярных биноклей ED:

• Бинокль Bushnell Engage EDX 10×42 (679,95 долл. США)
• Бинокль Vortex Viper HD 10×42 (1069 долл. США) Бинокль HD ×42 (1769 долл. США)
• Бинокль Vanguard Endeavour ED 10×42 (429 долл. США)

Стекло ED и стекло HD в биноклях

Покупая бинокли, вы, возможно, уже встречали термины « HD Glass », « High Definition Glass » или « High Density Glass ».

Распространенное заблуждение состоит в том, что стекло ED и HD означают одно и то же. Но в зависимости от производителя HD Glass может иметь множество значений. Вот тут и возникает путаница.

Вообще говоря, большинство производителей используют термин «HD» для обозначения того, что рассматриваемые бинокли используют передовые технологии, которых нет в недорогих биноклях. Конкретный набор передовых технологий может различаться между брендами.

Например, Vortex Diamondback HD имеет в своем названии букву «HD», что означает улучшение качества оптики и шасси с диэлектрическими покрытиями и покрытием линз ArmorTek. Но в отличие от Vortex Viper HD более высокого класса, Diamondback не имеет стекла ED.

Кроме того, «HD» может быть не единственным термином, используемым брендом для обозначения высокотехнологичных технологий. Возьмем, к примеру, Kowa — они используют термин XD для обозначения стекла со сверхнизкой дисперсией (ED) (Kowa Prominar, n.d.).

Чтобы свести к минимуму хроматическую аберрацию, убедитесь, что вы понимаете, что на самом деле означает HD, прежде чем покупать бинокль.

Какой бинокль купить?

Итак, хотите ли вы учитывать хроматическую аберрацию и цветовую окантовку в биноклях? Это действительно зависит от того, что вы ищете в паре биноклей. Для практически идеального просмотра приобретите пару высококачественных оптических устройств со сверхнизкой дисперсией. Если вам нужен более бюджетный вариант для повседневного просмотра, лучшим вариантом может быть пара биноклей HD без ED.

Все зависит от того, с каким количеством хроматических аберраций вы готовы бороться и сколько готовы потратить.

Но не забывайте, что хроматическая аберрация — это лишь один из факторов, на которые следует обратить внимание при покупке бинокля. Например, следует также учитывать такие факторы, как типы покрытия линз, типы призм, удаление выходного зрачка и типы фокусировки.

И если все это звучит запутанно, на нашем веб-сайте также опубликовано подробное руководство по биноклям.

Независимо от того, что вы выберете, мы надеемся, что вы научитесь любить свой бинокль.

Как всегда, приятного просмотра!

РЕФЕРЕНЦИИ

Обзоры лучших биноклей. (н.д.). Апохроматический (APO) Линзы для биноклей . Лучшие бинокли и обзоры биноклей Веб-сайт. https://www.bestbinocularsreviews.com/blog/apochromatic-apo-lenses-in-binoculars-03/

Целестрон. (н.д.). Стекло ED . https://www.celestron.com/pages/ed-glass#:~:text=ED%20stands%20for%20%22extra%2Dlow,visual%20defect%20 Called%20chromatic%20aberration

Celestron. (2018, 17 апреля). Что чем отличаются оптические покрытия? https://www.celestron.com/blogs/knowledgebase/what-are-the-differences-between-the-optical-coatings

Kitkatcrazy. (2007). Пурпурная окантовка . [Онлайн изображение]. Викисклад. https://commons.wikimedia.org/wiki/File:Purple_fringing.jpg

Кова Проминар. (н.д.). http://kowa-prominar.com/concept/technology.
