Часто снимок с камеры получается смазанным или же видео снятое на ходу выходит с ощутимой тряской. Обе проблемы решаются стабилизацией изображения. Какие бывают виды стабилизации, чем отличаются и как включить, вы узнаете и данного материала.
Содержание
Что такое стабилизация изображения
Под стабилизацией изображения следует понимать технологию компенсации движения устройства во время фото или видеосъемки. Благодаря чему снимок получается четким, а видео не дрожит и не трясется. Дополнительное движение обычно возникает из-за дрожащих рук пользователя или вибрации, находясь в автомобильном или другом транспорте. Стабилизация позволяет компенсировать частично или полностью излишнее движение. При этом сильную тряску мобильного устройства устранить стабилизацией не получится.
Читайте также:
Как выбрать смартфон или планшет? Часть 11 – Камера
Как снимать видео на смартфон
Виды стабилизации
Существуют 2 типа стабилизации:
- Оптическая — OIS.
- Цифровая или электронная — EIS.
Оптическая стабилизация построена за счет подвижных механизмов по нескольким осям. При наличии колебаний механизмы выравнивают положение камеры. Чем больше осей, тем лучше компенсация в определенном положении. При этом наличие механики приводят к увеличению себестоимости устройства.
Цифровая стабилизация работает за счет алгоритмов программного обеспечения. Для этого часть матрицы резервируется и не участвует в формировании изображения. В процессе работы картинка сдвигается на зарезервированную область для компенсации дрожания. Так же для повышения качества работы часто используются встроенные датчики. А отсутствие механических элементов не влияет на конечную стоимость устройства. При этом нехватка свободных пикселей приводит к снижению качества изображения.
Существует так же гибридная версия стабилизации с сочетанием обоих типов. Чаще оптическим типом оснащается одна камера, а цифровым – вторая. Реже оптический и цифровой тип совмещен в одном экранном модуле.
Motorola Moto G6 с поддержкой цифровой стабилизации.Как включить стабилизацию изображения
Обычно стабилизация активна по умолчанию, поскольку работающая стабилизация способствует повышению четкости изображения. В некоторых смартфонах включение и отключение доступно в настройках камеры.
Что бы узнать поддерживает ли устройство один или оба вида стабилизации, следует заглянуть в сервисное приложение вроде Antutu или Aida 64.
Описание возможностей камеры в программе Aida64.Применение
Оптический метод стабилизации лучше подходит для съемки фото, за счет нескольких осей выравнивания при излишнем дрожании. Так же работа стабилизации не ухудшает качество и разрешение изображения. При этом высокая себестоимость вынуждает производителей снабжать оптической стабилизацией устройства чаще верхнего ценового диапазона.
Цифровая стабилизация лучше подходит для записи видео, поскольку в таком режиме разрешение изображения обычно ниже и всегда имеется запас неиспользуемых пикселей. А упрощенная конструкция не ведет к удорожанию мобильного устройства, что позволяет снабдить цифровой стабилизацией смартфоны любого ценового диапазона.
Что делать, если стабилизация в телефоне отсутствует
Существуют несколько аксессуаров, позволяющих добавить стабилизацию в устройства, где такой режим не предусмотрен:
- Штатив.
- Стедикам.
Штатив позволяет зафиксировать мобильное устройство и вести съемку с неподвижной точки записи. Наличие ручки регулятора позволяет плавно менять положение смартфона, что актуально для фото и видеосъемки. Благодаря низкой стоимости штатив общедоступен каждому пользователю.
Стедикам представляет собой одноручный штатив со встроенной системой стабилизации. Аксессуар учитывает изменение положения смартфона и выполняет автоматическое выравнивание.
При этом начальная цена такого устройства в среднем 60 USD.
Вывод
В статье подробно описана стабилизация изображения в смартфоне. Оптическая стабилизация лучше подходит для съемки фото, а цифровая для записи видео. При этом себестоимость оптической стабилизации не позволяет массово снабдить все смартфоны без исключений. А вот цифровой метод реализуем на смартфонах всех ценовых категорий без существенных затрат для производителя. Если же в смартфоне нет стабилизации, решить проблему помогут штативы или стедикамы.
А какая стабилизация в вашем смартфоне? Делитесь мнением в комментариях под статьей.
Связанные записи
Оптическая стабилизация в смартфонах — OIS или EIS?
от CyberInfa
Камера смартфона — одна из ключевых характеристик, которую большинство людей принимают во внимание при выборе смартфона для покупки. Фактически, это первоочередная задача производителей смартфонов. Во флагманских устройствах камера должна быть лучшей.
По качеству камер средний класс телефонов часто может составить конкуренцию флагманским смартфонам. Сегодня, хоть и редко, в среднем классе появляется оптическая стабилизация. Бюджетные телефоны не соперники среднему классу. Но они всегда получают почти все функции смартфона среднего уровня.
Если ли смысл тратить больше денег из-за лучшей камеры?
Это зависит от того, как вы собираетесь пользоваться своим смартфоном. Стабилизация изображения — одна из ключевых функций, которая доступна только на флагманских устройствах и отсутствует в смартфонах среднего уровня. Но технологии развиваются и эта особенность дешевеет.
Существует два типа технологий стабилизации, которые можно найти в смартфоне: оптическая стабилизация изображения (OIS) и электронная стабилизация изображения (EIS).
Что такое оптическая стабилизация в смартфонах?
В конструкции смартфона присутствуют физические датчики для предотвращения дрожания камеры и проецирования видео без каких-либо сотрясений.
Это называется оптическая стабилизация изображения.
Что такое электронная стабилизация в смартфонах?
Электронная стабилизация изображения основана на программном обеспечении. Программа вычисляет каждый кадр видео и пытается сохранить его стабильным, обрезая углы. В результате такой работы конечное видео получится немного увеличенным и без дрожания видео на записи.
Что лучше оптическая стабилизация (OIS) или электронная стабилизация (EIS)?
Оптическая стабилизация в смартфонах имеет физические датчики, которые пытаются поддерживать стабильность камеры. Это лучше, чем электронная стабилизация изображения, которая сделает видео немного увеличенным. Поскольку не защищает камеру от трясущихся рук, например, как это делает оптическая стабилизация на аппаратном уровне.
Электронная стабилизация изображения теперь доступна для смартфонов среднего класса. Я думаю, что Redmi Note 5 Pro был одним из первых смартфонов среднего класса, который получил электронную стабилизацию изображения.
А потом мы увидели довольно много смартфонов с EIS.
Оптическая стабилизация (OIS), с другой стороны, до сих пор встречается только в флагманских смартфонах высокого класса. Zenfone 5 от Asus, вероятно, является самым доступным флагманским смартфоном, который получил OIS. Перед ним был OnePlus 6. На начало 2019 года оптическая стабилизация устанавливает денежный порог 400 долларов не ниже! Ниже только б/у смартфон.
Оптическая стабилизация и качество видео
Если камера смартфона имеет OIS, она будет снимать более плавные видео без каких либо усилий с вашей стороны.
Если камера смартфона имеет только EIS, вам, возможно, придется приложить некоторые усилия и навыки, чтобы снять плавное видео. И с EIS можно добиться плавности OIS, только нужно немного потрудиться.

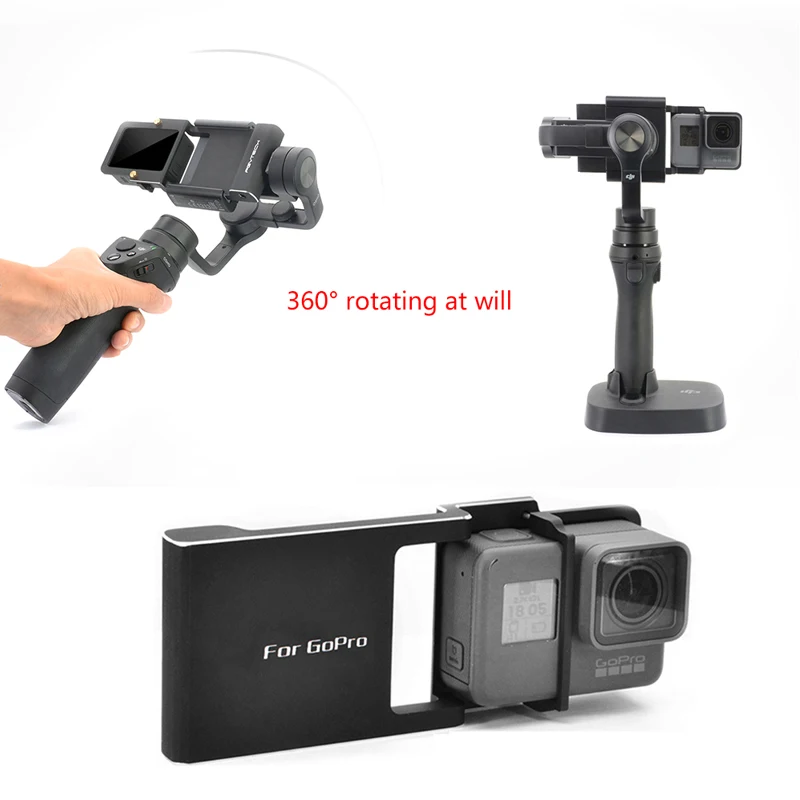

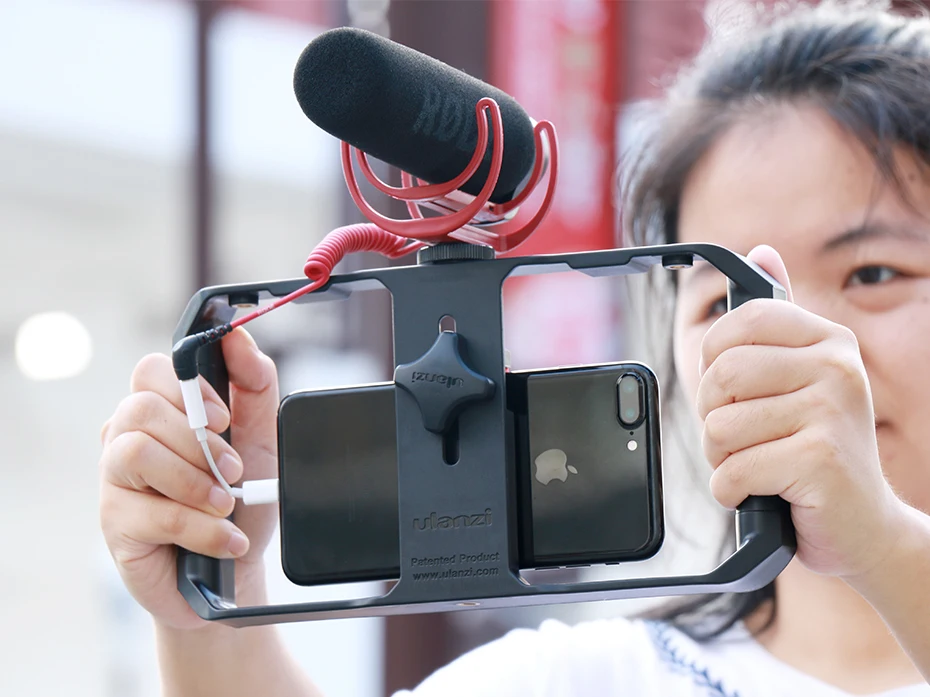

Стабилизатор для камеры
Одной из альтернатив, которые вы можете использовать для съемки стабилизированного видео, является использование стабилизатора для камер. Раньше мобильные стабилизаторы стояли дорого, но со временем всё дешевеет как вы бесспорно уже заметили.
Стабилизатор для телефона обеспечивает внешнюю стабилизацию камеры смартфона. Но даже он работает лучше, когда в телефоне присутствует электронная стабилизация EIS или оптическая стабилизация OIS. Если вы человек, который создает видео для YouTube или для другой социальной сети, вы скорее всего захотите инвестировать в смартфон, который предлагает как минимум EIS.
В настоящее время один из самых дешевых и более менее по характеристикам, это Redmi Note 5 Pro (230 долларов) в бюджетном сегменте предлагает EIS. Конечно для большинства это далеко не бюджетный уровень, но так принято считать по старому. Надеюсь уровень наших доходов вернётся хотя бы до уровня 10-ти летней давности! Zenfone 5 или OnePlus 6 — два доступных флагманских телефона, которые имеют OIS.
Что такое стабилизация со сдвигом сенсора и лучше ли она, чем оптическая стабилизация изображения (OIS)?
Стабилизация сдвига сенсора появится на всех моделях iPhone 13, и это самое большое нововведение в технологии стабилизации на телефонах буквально за десятилетие, поэтому вам может быть интересно, что такое стабилизация сдвига сенсора и чем она отличается от оптической стабилизации изображения ( OIS), которые до сих пор использовались в большинстве телефонов?
Интересно, что стабилизация сдвига сенсора — это технология, пришедшая в телефоны из зеркальных камер.
Как и OIS, он призван стабилизировать ваши фотографии и видео и свести на нет случайное дрожание рук, которое может привести к размытости фотографии. Но речь идет о том, как это достигается, и чтобы понять различия, мы должны взглянуть на конструкцию модуля камеры смартфона.
Внутри модуля камеры находятся два отдельных элемента: блок объектива и непосредственно под ним блок датчика. И вот отличия:
- При оптической стабилизации изображения объектив может перемещаться или «плавать», изменяя свое положение до 1000 раз в секунду с помощью магнитов и катушек, направляющих это движение.
- Со стабилизацией сдвига сенсора блок объектива не перемещается, вместо этого перемещается сенсор и даже быстрее, выполняя до 5000 регулировок в секунду. Наличие этой настройки непосредственно там, где происходит захват изображения, на датчике, приводит к улучшению результатов.
Итак, теория сводится к тем крошечным электромагнитным приводам, которые при OIS перемещали объектив на основе данных с гироскопа, а при смещении сенсора это сенсор вместо объектива.
Поскольку датчик на самом деле легче линз, такой подход должен означать, что он быстрее корректирует движения.
Так что да, технически стабилизация смещения сенсора действительно лучше, чем OIS, но в 5 ли раз лучше, как предполагает количество регулировок в секунду? Ну не совсем.
В ряде реальных тестов мы увидели, что реальная воспринимаемая разница в стабилизации очень минимальна, поэтому не ожидайте чего-то действительно новаторского. Тем не менее, вы можете рассчитывать на постепенное улучшение, и нет, стабилизация со сдвигом сенсора не заменит стабилизаторы смартфона для тех любителей видео, по крайней мере, пока.
iPhone 12 Pro Max стал первым в мире телефоном со сдвигом сенсора IS. Изображение предоставлено каналом Jerry Rig Everything на YouTube
Также кажется, что эта технология требует немного больше места для модуля камеры, что может быть причиной того, что все четыре новые модели iPhone 13 имеют больший выступ камеры по сравнению с их предшественниками.
Мы также по-прежнему ожидаем, что, несмотря на то, что все новые модели iPhone 13 поставляются со стабилизацией сдвига сенсора, они будут продолжать использовать сенсоры немного разных размеров, поскольку iPhone 13 Pro Max, вероятно, по-прежнему будет иметь самый большой сенсор, в то время как остальные три модели будут иметь одинаковые размеры. размер сенсора основной камеры.
Подвес в модуле камеры телефона — объяснение технологии стабилизации изображения . В последнее время мы видели архитектуру перископа для телефонов, которая позволяет перемещать объектив в плоской плоскости с использованием L-образной конструкции туннеля. Это обеспечивает уровни гиперзума для камер смартфонов, которые имеют ограничения в движении зум-объектива. Huawei представила эту инновационную технологию камеры в P30 Pro в прошлом году, а затем другие производители, такие как Samsung, последовали ее примеру со своим флагманом Galaxy S20 Ultra.
Теперь, в 2020 году, нас ждет еще одна инновационная технология камеры для смартфонов — Vivo X50 Pro.
Так же, как объектив перископа, объектив камеры смартфона является первым для любого мобильного устройства. Vivo представила эту технологию в начале года в виде концептуального телефона Apex 2020. Китайская компания утверждает, что система карданного подвеса имеет 300-процентный прирост производительности по сравнению с текущей оптической стабилизацией изображения.

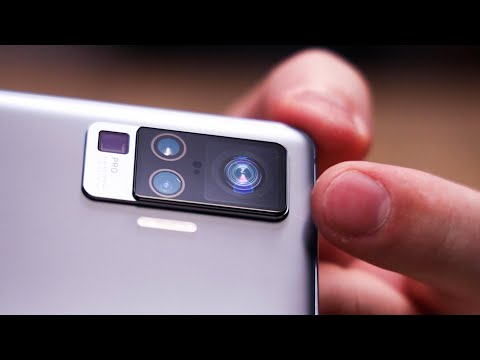

48-мегапиксельная камера Vivo X50 Pro со стабилизированным подвесом
Модуль задней камеры телефона содержит четыре объектива: основной 48-мегапиксельный датчик (большая апертура f 1,6), который имеет шарнирную опору, 8-мегапиксельный сверхширокоугольный датчик с 120 -градусное поле зрения, 13-мегапиксельный датчик боке и 8-мегапиксельный телескопический датчик с 5-кратным оптическим зумом.
В сочетании с оптической и электронной стабилизацией изображения камера практически непобедима при съемке в нестабильных условиях. Телефон начинает показывать свое мастерство в дрожащих руках или во время бега по каменистой местности, поскольку объектив движется в направлении, противоположном дрожанию, чтобы нейтрализовать движение.
Как видно из разборки X50 Pro в видео (перейдите к 01:30), вы действительно можете увидеть, что делает этот объектив камеры на аппаратном уровне. Движение приводится в действие специальным чипом и стабилизирующим двигателем вместе с магнитами и катушками.
Наличие на телефоне встроенного стабилизатора для основного объектива имеет много преимуществ. Во-первых, это избавляет вас от необходимости носить с собой физические стабилизаторы, которые иногда непрактичны, а во-вторых, менее дрожащий объектив означает большую стабилизацию при съемке в режиме зума. Чем больше уровней масштабирования, тем сильнее движение телефона. Таким образом, объектив камеры с карданным подвесом гарантирует, что полученные фотографии и видео будут более четкими и с точной цветопередачей.
OIS и EIS посрамлены
До сих пор усовершенствованная оптическая стабилизация изображения была единственным продуктом, на котором продавались камеры смартфонов. Наряду с оптической стабилизацией изображения, электронная стабилизация изображения также обеспечивает некоторую стабильность, но это программное решение, которое использует акселерометр смартфона для обнаружения движения и последующего совмещения кадров.
С другой стороны, оптическая стабилизация изображения представляет собой аппаратное решение, использующее гироскоп микроэлектромеханической системы (MEMS) для обнаружения движения.
Затем система камеры настраивается на движение объектива, чтобы компенсировать физические рывки. Например, если во время съемки ваша рука слегка сдвинется влево, то объектив сдвинется вправо, чтобы свести на нет этот эффект.
Установка камеры на подвесе Vivo X50 Pro выводит коррекцию движения на новый уровень, поскольку весь корпус камеры перемещается для лучшего противодействия по трем осям. В сочетании с движением объектива внутри камеры для OIS (при необходимости) телефон может снимать потрясающие фотографии или сверхплавное видео в условиях низкой освещенности. Благодаря этому камера X50 Pro намного опережает флагманские устройства, такие как Huawei P40 Pro, Galaxy S20 Ultra или iPhone 11 Pro. Это особенно заметно, когда телефоны тестируются рядом в условиях низкой освещенности неустойчивой рукой.
Смелый шаг, который является второй натурой Vivo
Теперь, когда Vivo установила планку для технологии сверхустойчивой съемки, неудивительно, если другие OEM-производители последуют их примеру и начнут разрабатывать собственные аналогичные технологии.
