X-диапазон — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 27 августа 2018; проверки требуют 5 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 27 августа 2018; проверки требуют 5 правок.
X-диапазон
Частотный спектр Радар: 8 — 12 ГГц
Связь: ~7 — 10,7 ГГц
Спектр длин волн Радар: от 3,75 до 2,5 см

X-диапазон (X band) — диапазон частот сантиметровых длин волн, используемых для наземной и спутниковой радиосвязи. По определению IEEE, этот диапазон простирается от 8 до 12 ГГц электромагнитного спектра (длины волн от 3,75 до 2,5 см), хотя в спутниковой связи этот диапазон «сдвинут» в сторону C-диапазона и лежит примерно между 7 и 10,7 ГГц

[источник не указан 1598 дней].

В спутниковой связи часть X-диапазона между 7,9 и 8,4 ГГц для линии Земля — Спутник (uplink), и между 7,25 и 7,75 ГГц для линии Спутник — Земля (downlink) зарезервирована для фиксированной спутниковой связи в военных целях. Так, российские военные спутники-ретрансляторы Радуга-1 и Радуга-1М работают в этом диапазоне. Их ретрансляторы X-диапазона были заявлены в Международном комитете регистрации частот (ITU-R) под наименованием «Галс» (обозначения от Gals-1 до Gals-18, исключая Gals-13) и служат для обеспечения правительственной и военной связи[1]. Этот диапазон обычно называется «X-диапазон 7/8 ГГц».

Дальняя космическая связь[править | править код]

Часть X-диапазона зарезервирована для дальней космической связи. В данный момент американская сеть Deep Space Network (DSN) активно использует этот диапазон для связи с межпланетными КА через станции Голдстоун в пустыне Мохаве в Южной Калифорнии (США), Комплекс дальней космической связи в Канберре (Австралия) и Мадридский комплекс дальней космической связи (Испания). Кроме X-диапазона, также используются S-диапазон и K-диапазон.

Наиболее известные американские межпланетные станции, для связи с которыми использовался X-диапазон: миссия Викинг к Марсу; миссия Вояджер к внешним планетам Солнечной системы; миссия Галилео к Юпитеру и Кассини-Гюйгенс к Сатурну.

Советская система дальней космической связи, основанная на радиотелескопах РТ-70 и П-400П, работала в C- и X-диапазонах. Антенны были установлены в Западном и Восточном центре дальней космической связи, вблизи Евпатории и Уссурийска[2].

Радар X-диапазона морского базирования

X-диапазон широко используется в радиолокации. В этом диапазоне используются радары многих типов как в военных, так и в гражданских целях. Так, например, радары X-диапазона широко используются в метеорологии, так как из-за меньшей длины волны (по сравнению с диапазонами L- и S- и C-) эти радары более чувствительны к туману и облакам, состоящим из мельчайших капель воды, а также используются для обнаружения снежных осадков и зон неинтенсивного дождя. С другой стороны, из-за небольших размеров их антенн эти радары легко сделать на мобильной основе, что упрощает их использование

[3].

Кроме того, радары X-диапазона используются в радионавигации, в управлении движением судов, в управлении воздушным движением и в других областях.

В военных целях радары X-диапазона используются для обнаружения самолетов, баллистических ракет и контрбатарейной борьбы.

Радары ДПС[править | править код]

Полицейские дорожные радары используют несколько несущих радиочастот, но самой старой и основной является частота 10525 МГц (± 25 МГц). Множество импортных и отечественных радаров ДПС использовали эту частоту, из которых наиболее популярными были «Барьер» и «Сокол». Самый первый отечественный измеритель скорости «Барьер» в конце 90-х был снят с производства по причине большого облучения пользователя. Радар следующего поколения «Сокол» был менее вредоносным, но его также перестали выпускать в 2008 году из-за низкой точности измерений, производимых в X-диапазоне

[4][5].

Современные дорожные радары работают в диапазонах K- и Ka-.

Диапазоны в различных системах обозначений различаются, в таблице приведены диапазоны согласно классификации IEEE:

Диапазоны частот
НазваниеЧастотный диапазон, ГГц
Название диапазонаДиапазон частот РЛСДиапазон частот в спутниковой связи
L1,0—2,0
S2,0—4,0
C4,0—8,03,4—8,0
X8,0—12,07,0—10,7
Ku12,0—18,010,7—18,0
K18,0—26,518,3—20,2; 27,5—31,5
Ka26,5—40,0

ru.wikipedia.org

Что такое диапазоны X, K, Ka, Laser, что такое POP

Нам часто задают вопрос -что означают эти буквы в описании радар-детекторов: Х, К, Ка, L, POP, VG-2?

X, K и Ka-это радиочастотные диапазоны, в которых работают милицейские радары.

L (laser)-означает возможность обнаружения лазерных радаров (лидаров)

POP-это не диапазон, это режим работы милицейского радара (а для радар-детектора -режим обнаружения).

VG-2 это система обнаружения радар-детекторов (а в радар-детекторах соответственно защита от такого обнаружения)

Рассмотрим это подоробней.

Диапазон X (10.475 to 10.575 ghz) -Самый старый радиочастотный диапазон используемый для контроля скорости. Водители старшего поколения помнят большие радары которые использовала милиция еще в СССР, похожие на большую серую трубу, из-за чего получили название «труба» или «фара». Сейчас таких почти не осталось. Лично я видел последний раз такую штуку на дорогах Украины в 2007 году. Имея любой, даже самый дешевый радар-детектор на вооружении вы легко успеете притормозить, т.к. скорость работы этих радаров невысока.

Диапазон K (24.0 to 24.25 ghz) -диапазон К самый распространенный диапазон в котором на данный момент работает большинство милицейских радаров. Этот диапазон был введен в 1976 году в США и до сих пор широко используется во ввсем мире для обнаружения скорости. Радары, работающие в диапазоне К отличаются меньшими размерами и весом по сравнению с радарами диапазона Х, а также более высокой скоростью работы. Этот диапазон используют радары «Визир», «Беркут», «Искра» и др. Все радар-детекторы которые представлены в нашем магазине обнаруживают диапазон К.

Диапазон Ка (33.4 to 36.0 ghz) -более новый диапазон. Радары работающие в этом диапазоне более точные. Для радар-детекторов обнаружение этого диапазона сложнее. Все современные радар-детекторы обнаруживают излучение радаров в диапазоне Ka, однако ввиду того что работают такие милицейские радары очень быстро, не факт что Вам удастся снизить скорость в достаточной мере для того чтобы не быть пойманым. Будьте осторожны!

Лазерный диапазон. Радары (лидары) работающие в лазерном диапазоне это кошмар для нарушителя. Его используют камеры контроля скорости , например прибор TruCam. Лазерный измеритель скорости излучает луч в инфракрасном спектре. Отражаясь от фар автомобиля или номерного знака, лазерный луч возвращается обратно, и так как все это происходит со скоростью света, то шансов снизить скорость у вас просто нет. Если Ваш радар-детектор сообщил об обнаружении лазера то это означает что вас уже поймали 🙁 Другое дело если ловили совсем не Вас и радар-детектор «поймал» отраженный сигнал, тогда еще может повезти.

Функцию обнаружения лазерных радаров имеют все радар-детекторы, представленные в нашем магазине. Но самый действенный (единственный надежный!) способ борьбы с лазерными пушками является так называемые «шифтеры»-приборы, обманывающие лазерный измеритель скорости. В нашем магазине представлен Beltronics SHIFTER ZR4-комплекс позволяющий обнаружить и защититься от лазерного обнаружения. Вот что по-настоящему позволит защититься от TruCam! Beltronics Shifter ZR4 может работать как самостоятельно, так и в комплекте с радар-детекторами Beltronics.

режим POP-это режим работы милицейского радара в котором он излучает очень короткое время (десятки миллисекунд). Этого бывает достаточно для определения скорости, но фиксации скорости не происходит и гаишнику в принципе нечего Вам предъявить. Но он предъявит, будьте уверены. Большинство радар-детекторов могут определять сигналы в этом режиме, у многих этот режим включается принудительно.В этом режиме ваш радар-детектор более чувствителен к помехам, поэтому используйте его за городом.

VG-2 -это режим защиты от обнаружения вашего радар-детектора. В некоторых странах Европы и в некоторых штатах США использование радар-детекторов запрещено. Поэтому полицейские имеют на вооружении так называемые детекторы радар-детекторов (Radar Detector Detector-RDD). Они улавливают специфическое излучение, которое производит радар-детектор во время работы. Таким образом полицейский на расстоянии может знать что у Вас в машине установлен радар-детектор. Все современные радар-детекторы защищены от обнаружения устройствами VG-2. Смех в том что VG-2 -система, изобретенная в начале 90-х и на данный момент практически не используется. Сейчас полицейские используют новые RDD системы Spectre (Stalcar). От этих RDD очень трудно защититься, практически ни один радар-детектор на рынке не способен защититься от системы Spectre, кроме радара Beltronics STI Driver-эта штука невидима на 100%.

После прочтения этой статьи может сложиться впечатление что в радар-детекторах нет никакого смысла-все равно не поможет. Это совсем не так. Во-первых, большинство радаров работают в диапазоне К и Ка, имея хороший антирадар Вы будете предупреждены заранее и успеете скинуть скорость.

Лазерные пушки, стационарные лазерные камеры-это проблема. С другой стороны таких устройств крайне мало, они дороже обычного радара в разы и меньше распространены чем обычные радары диапазона К даже в США, что уж говорить об Украине. Такие радары нельзя использовать с рук, только с треноги или закрепленные стационарно.Для стопроцентной защиты от лазерных радаров вам потребуется шифтер-дорого но надежно.

Даже самый простой «антирадар» обнаруживает большинство радаров диапазона K заранее, на достаточном расстоянии чтобы Вы успели остановится . Мой любимые радары среднего ценового диапазона- Stinger -лучше защищены от помех и имет большую чувствительность. Ну и премиум класс- радар-детекторы Beltronics и в особенности STI Driver -вне конкуренции!

Удачи на дорогах!

caraudio.in.ua

Часто задаваемые вопросы по Антирадарам (Радар детекторам) — DRIVE2

Часто задаваемые вопросы по Антирадарам (Радар детекторам)

Что значит «Радар детектор»?
Что значит «Антирадар»?
Как работает радар-детектор?
Что означает X-диапазон
Что означает K-диапазон
Что означает Ka-диапазон
Что означает Ku-диапазон
Что означает VG-2, анти VG-2 ?
Что означает Laser диапазон?
Что означает Instant-On, POP?
Законы о применении Радар-детекторов.

Вопрос: Что значит «Радар детектор»?
Ответ: Радар детектор — это компактное электронное устройство, которое определяет наличие в своем поле действия радаров ДПС излучающих радиоволны или лазерные лучи и информирует пользователя о них
Радар-детектор — это пассивный приемник, не заглушающий сигналы.

Вопрос: Что значит «Антирадар»?
Ответ: В отличие от радар-детектора, антирадар — активное устройство, созданное для генерирования высокомощных помех в строго определенных спектрах радочастот или модулирование ответного сигнала на той же частоте, по мощности превосходящий оригинальный от пеленгующего радара ДПС.
В результате на пеленгирующем устройстве (радаре ГАИ) не будет ничего выдаваться или выдаватся тот результат, который смодулировал антирадар.
Данные устройства запрещены во всех странах мира, и за их использование грозит либо уголовнео дело, либо крупный штраф с конфискацией устройства.

Вопрос: Как работает радар-детектор?

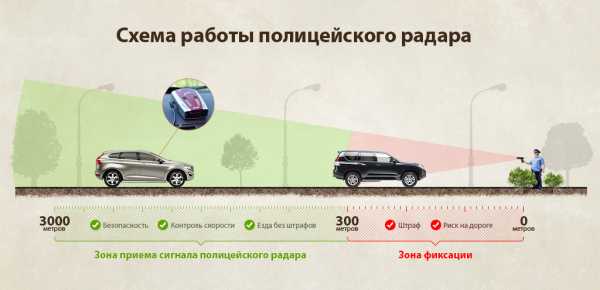

Ответ: Для замера скорости радар ГАИ принимает обратно излучение, отраженное от автомобиля, а Ваш радар-детектор — прямое, поэтому радар-детектор всегда способен обнаружить радар ГАИ намного раньше по времени, чем тот замерит скорость Вашего автомобиля! Реально можно обнаружить активный радар ГАИ на расстоянии до 5км (при наилучших условиях местности и погоде), когда как максимальное расстояние устойчивых показаний радара ГАИ составляет всего лишь около 600-800 м.

Но конечно важно знать — радар-детектор необходим в 95% случаев для того, чтобы уловить сигнал радара ГАИ заблаговременно, когда инспектор ГАИ облучает какую либо машину далеко впереди Вас, пытаясь определить ее скорость.

Поэтому одним из критериев выбора радар-детектора является его чувствительность и возможность максимального отсеивания ложных сигналов. Кстати, этими параметрами в основном и отличаются радар-детекторы разных ценовых групп.

Вопрос: Что означает X-диапазон?
Ответ: Милицейские дорожные радары используют несколько стандартизированных несущих радиочастот, самой старой и основной которой является частота 10525 МГц, названная X-диапазоном.

Вопрос: Что означает K-диапазон?
Ответ: Более новый диапазон для милицейских дорожных радаров с несущей частотой 24150 МГц.
Ввиду меньшей длительности периода и более высокого энергетического потенциала позволяет приборам, работающим на этой частоте, иметь небольшие размеры и дальность обнаружения, в полтора раза превышающуюю дальность прибор

www.drive2.ru

Икс диапазон на антирадаре | Авто Брянск

В характеристиках любого антирадара всегда указаны диапазоны его рабочих частот. Чем шире их линейка, тем на большем количестве частот антирадар сможет уловить источники излучения. Это означает, что на используемых диапазонах: K (Кей), Ka, Ku, X, L — антирадар будет сигнализировать автомобилисту о наличии впереди радара или стационарной фотокамеры фиксации скорости звуковым сигналом и отображением на экране.

Принцип работы антирадаров

В данной статье слово «антирадар» используется как синоним радар-детектора. Настоящие антирадары служат для создания помех, затрудняющих работу радара, и их применение запрещено законодательством РФ.

Основной функцией этих компактных электронных приборов является выявление радаров и устройств, излучающих радиоволны или лучи лазера, и своевременное предупреждение о них водителя.

Основной функцией любого радара является обработка сигналов, отраженных от движущегося автомобиля. Дальность, на которой радар способен определить скорость движущегося автомобиля, — 300-500 метров.

Важнейшим преимуществом антирадара перед радаром является использование для его обнаружения прямого, а не отраженного излучения. Дальность работы антирадара составляет в городе 1-3 км, за городом — до 5 км, в зависимости от особенностей местности, погоды и чувствительности самого устройства.

Современные радар-детекторы — это устройства с высокопроизводительными процессорами, способные работать на всех существующих частотах, оснащенные системой спутниковой навигации GPS для фиксирования на карте стационарных постов ДПС, фотовидеокамер, мест ложного срабатывания и другими дополнительными функциями.

Частой проблемой при использовании антирадаров являются ложные срабатывания устройства. Они происходят по причине работы некоторых электронных систем, применяемых в механизмах и автомобилях, на диапазонах, совпадающих с диапазонами антирадара.

Способность свести к минимуму ложные срабатывания достигается 3 методами:

  • аппаратным — с помощью применения особых фильтров на приемном устройстве;
  • программным — путем разработки алгоритмов, которые в состоянии отсортировывать сигналы радара от любых помех;
  • ручным — путем самостоятельного уменьшения чувствительности приемного устройства благодаря режиму «город / трасса».

Расшифровка сигналов в радар-детекторах

В нынешних условиях, чтобы установить скорость автомобиля, применяются 2 вида радаров:
  • радиочастотные, функционирующие на высокочастотных радиосигналах в избранных диапазонах;
  • лазерные (оптические, лидары), принцип работы которых состоит в обработке отраженных лазерных импульсов.

В задачу новейших радар-детекторов входит выявление всех сигналов радаров, функционирующих на любых используемых диапазонах.

Х-диапазон

В ДПС-устройствах используется несколько стандартизированных радиочастот. Самой распространенной и основной считается 10525 МГц, называемая Х- диапазоном.

К, или Кей-диапазон

Новейший диапазон, используемый в работе устройств с несущей частотой 24150 МГц.
За счет увеличенного числа возможностей и сниженной продолжительности периода работы приборы с К-диапазоном обладают увеличенным радиусом действия и скоростью выявления и фиксации. Кроме того, устройства стали компактнее.
Более обширная полоса пропускания в 100 МГц уменьшила помехи.
Эту частоту применяют в работе радары «Стрелка», «Беркут», «Искра» и их преобразованные модели. На сегодня К-диапазон — один из наиболее востребованных и применяемых в мире.

Ка-диапазон

Этот диапазон с несущей частотой 34700 МГц на данном этапе имеет самые широкие перспективы. Наименьшая продолжительность периода и большие энергетические возможности дают шанс обработать и зафиксировать данные автомобиля на расстоянии до 1,5 км. Ширина зоны пропускания составляет 1400 МГц, что гарантирует отсутствие всевозможных помех и невероятную точность считывания скорости движения автомобиля. Специалисты называют этот диапазон SuperWide, или сверхшироким.

Несмотря на ярко выраженные преимущества, на территории России и стран Содружества оборудование с Ка-диапазоном лишь приобретает популярность.

Кu-диапазон (европейский)

Довольно нечасто встречающийся диапазон с несущей частотой 13450 МГц. Применяется лишь в немногих странах СНГ, очень популярен в Прибалтике. Приобретать его для эксплуатации в России не имеет смысла. Трудности в том, что на территории РФ и некоторых европейских государств на этой частоте идет передача спутникового ТВ, и поэтому из-за огромного количества помех корректная работа аппарата невозможна.

L-диапазон (Laser)

Функционирование устройств, применяющих его, основано на отражении узконаправленного лазерного луча. Несколько коротких лазерных импульсов через равные отрезки времени посылаются в направлении движущегося объекта. Полученная отраженная информация обрабатывается, и измеряется расстояние до автомобиля каждого из сигналов. По результатам суммарной обработки простыми алгоритмами и вычисляется скорость передвижения объекта. В современных лазерных радарах принцип работы остался прежним, меняются только длина лучей и временной промежуток между ними.

Основным недостатком лазерных устройств является возможность их применения лишь в ясную погоду. При наличии снега, дождя или тумана создаются помехи, исключающие эксплуатацию подобных радаров.

В большей части марок современных антирадаров есть устройство для улавливания лазерных импульсов, длина волны которых составляет от 800 нм до 1100 нм.

Остальные режимы

VG-2, Spectre. В большей части стран Европы и многих американских штатах распространение и эксплуатация радар-детекторов не допускается на законодательном уровне.

Для выявления использования незаконных устройств были разработаны сверхчувствительные пеленгаторы, действующие на частоте 13000 МГц.

Абсолютно любой радар-детектор в рабочем состоянии оперирует определенными опорными или разностными частотами. Для выявления таких частот требуется непрерывный стабильный сигнал, который выдает гетеродин.

Радар-пеленгатор (Radar Detector Detector-RDD) снабжен сверхчувствительным устройством, способным засечь или опорную частоту, или собственную частоту гетеродина работающего антирадара.

RDD типов VG v.1-4, Spectre v.1-4 и их аналоги улавливают сигналы антирадаров и определяют их возможное месторасположение.

В Российской Федерации и странах СНГ такой частотный диапазон используется всеми приемопередающими приборами спецсвязи.

Если в антирадаре есть поддержка VG-2 и Spectre, то он оснащен защитой против импульсов RDD, использующих перечисленные режимы.

Instant-On — импульсный режим Х-диапазона.

POP — невероятно быстрый диапазон, из тех, что употребляются в радарах последнего поколения. Работает в диапазонах K и Ka. При определении скорости запускается лишь один краткий импульс. Выявить радары с этим режимом работы способны только новейшие радар-детекторы.

На территории России поддержка этого режима незаменима для фиксирования данных импульсных радаров типа «Искра», «Беркут» и др.
F-POP — также имеющий сертификат американский стандарт самого высокого импульсного режима работы полицейских радаров в диапазонах X, K и Ka. Идентификация этого сигнала старыми моделями антирадаров невозможна.

Instant-On (моментальное включение) — это настройка работы радара, при которой в определенном режиме радиосигнал не излучается, он не распознается улавливающими устройствами. Выявить этот режим в состоянии лишь приборы последних поколений.

Ultra-K — радиоизлучение в диапазоне К, применяемое в виде быстрых импульсов. Используется при создании радаров «Беркут», «Искра-1».

Ultra-Ka — радиоизлучение в диапазоне Ка, применяемое в виде импульсов.

Ultra-Ku — радиоизлучение в диапазоне Ku, применяемое в виде импульсов.

Ultra-X — режим фиксирования радиоизлучения, исходящего от радара в диапазоне X.

На данный момент аппараты, работающие на частоте Х-диапазона в беспрерывном и импульсном Ultra-X-режимах, давно устарели и сменились устройствами, применяющими другие частоты.

Режим сигнатурного анализа понижает число ошибочных срабатываний. При помощи заложенных в процессор данных (сигнатур) получаемые сигналы обрабатываются, и ошибочные отсеиваются.

«Стрелка» — сигнал, заблаговременно предупреждающий о работе данного радара. «Стрелка» трудно определяется из-за применения короткоимпульсных сигналов в К-диапазоне, поэтому на наличие этой функции в устройстве стоит обратить особое внимание.

Режим «Трасса / Город / Авто» регулирует чувствительность приемника сигналов путем использования группы дополнительных фильтров для исключения ошибочных сигналов. Каждый режим может иметь несколько уровней. Например: Город 1, Город 2, Город 3.

S1, S2, S3 — также ручные режимы настройки восприимчивости приемника.

Режим избирательного отключения диапазонов. На территории РФ можно отключить следующие диапазоны: Ka, Ku, VG-2, Spectre 1-4, POP. В России они практически не используются, и их деактивация увеличит производительность процессора и уменьшит ложные срабатывания.

Грамотная эксплуатация радар-детектора способна избавить от многих неприятностей в пути. Нужно учитывать, что в некоторых странах применение радар-детекторов категорически запрещается на законодательном уровне.

Часто задаваемые вопросы по Антирадарам (Радар детекторам)

Что значит «Радар детектор»?
Что значит «Антирадар»?
Как работает радар-детектор?
Что означает X-диапазон
Что означает K-диапазон
Что означает Ka-диапазон
Что означает Ku-диапазон
Что означает VG-2, анти VG-2 ?
Что означает Laser диапазон?
Что означает Instant-On, POP?
Законы о применении Радар-детекторов.

Вопрос: Что значит «Радар детектор»?
Ответ: Радар детектор — это компактное электронное устройство, которое определяет наличие в своем поле действия радаров ДПС излучающих радиоволны или лазерные лучи и информирует пользователя о них
Радар-детектор — это пассивный приемник, не заглушающий сигналы.

Вопрос: Что значит «Антирадар»?
Ответ: В отличие от радар-детектора, антирадар — активное устройство, созданное для генерирования высокомощных помех в строго определенных спектрах радочастот или модулирование ответного сигнала на той же частоте, по мощности превосходящий оригинальный от пеленгующего радара ДПС.
В результате на пеленгирующем устройстве (радаре ГАИ) не будет ничего выдаваться или выдаватся тот результат, который смодулировал антирадар.
Данные устройства запрещены во всех странах мира, и за их использование грозит либо уголовнео дело, либо крупный штраф с конфискацией устройства.

Вопрос: Как работает радар-детектор?
Ответ: Для замера скорости радар ГАИ принимает обратно излучение, отраженное от автомобиля, а Ваш радар-детектор — прямое, поэтому радар-детектор всегда способен обнаружить радар ГАИ намного раньше по времени, чем тот замерит скорость Вашего автомобиля! Реально можно обнаружить активный радар ГАИ на расстоянии до 5км (при наилучших условиях местности и погоде), когда как максимальное расстояние устойчивых показаний радара ГАИ составляет всего лишь около 600-800 м.

Но конечно важно знать — радар-детектор необходим в 95% случаев для того, чтобы уловить сигнал радара ГАИ заблаговременно, когда инспектор ГАИ облучает какую либо машину далеко впереди Вас, пытаясь определить ее скорость.

Поэтому одним из критериев выбора радар-детектора является его чувствительность и возможность максимального отсеивания ложных сигналов. Кстати, этими параметрами в основном и отличаются радар-детекторы разных ценовых групп.

Вопрос: Что означает X-диапазон?
Ответ: Милицейские дорожные радары используют несколько стандартизированных несущих радиочастот, самой старой и основной которой является частота 10525 МГц, названная X-диапазоном.

Вопрос: Что означает K-диапазон?
Ответ: Более новый диапазон для милицейских дорожных радаров с несущей частотой 24150 МГц.
Ввиду меньшей длительности периода и более высокого энергетического потенциала позволяет приборам, работающим на этой частоте, иметь небольшие размеры и дальность обнаружения, в полтора раза превышающуюю дальность приборов, работающих X-диапазоне, плюс за меньшее время.

Так же эта частота хороша тем, что у нее более широкая полоса пропускания (100 МГц) и гораздо меньше помех по сравнению с X-диапазоном.

Вопрос: Что означает Ka-диапазон?
Ответ: Самый новый американский диапазон для полицейских дорожных радаров с несущей частотой 34700 МГц.
Считается наиболее перспективным диапазоном за счет опять же еще меньшей длительности периода и более высокого энергетического потенциала, позволющего данным приборам иметь дальность обнаружения до 1.5 км с высокой точностью за минимально короткое время.
Этот диапазон имеет широкую полосу пропускания (1000 МГц) и сверширокую полосу (1300 МГц), в счет чего его назвали SuperWide (сверширокий).

Вопрос: Что означает Ku-диапазон?
Ответ: Европейский диапазон, использовавшийся только в Европейских странах, Украине, Беларуси. Несущая частота 13450 МГц.

Камнем преткновения о закрытие этого диапазона в Европе для использования в радарах ДПС послужило спутниковое телевидение, работающее в этом диапазоне, и поэтому в Европе уже практически нет таких радаров.
Редкий рабочий диапазон, являющийся истинно европейским, но еще широко использующийся в странах СНГ наряду с диапазоном X и K.

Вопрос: Что означает VG-2, анти VG-2 ?
Ответ: VG-2 и Spectre — европейская защита от обнаружения.
Во многих европейских странах и некоторых штатах Америки местным законодательством запрещено использование радар-детекторов.

Чтобы обеспечить «отлов» незаконного прибора, существуют несколько специальных высокочуствительных пеленгаторов, работающих на на частоте 16000 МГц, именуемыми VG v.1-4, Spectre v.1-4 и аналогичными.

Суть технологии такова — есть определенные опорные(разностные) частоты, котоырми оперирует радар-детектор.
Для получения такой частоты необходим высокостабильный постоянный сигнал, который может дать супергетеродин.
Собственно пеленгатор VG-2 имеет сверхвысокочустивльный приемник для отлова или опорной частоты, или собственной частоты гетеродина Вашего радар-детектора.
Радар-пеленгатор типа VG или Spectre засекает этот сигнал и выдает, что в том месте с большой долей вероятности находится радар-детектор.

ВАЖНО: В данном частотном диапазоне В России и Украине работают приемопередающие устройства спецсвязи, поэтому при использование в России и Украине важно выключить данный диапазон, чтобы избежать частых ложных срабатываний, при которых будет невозможно обнаружить какие-либо радары ГАИ!

Вопрос: Что означает Laser диапазон?
Ответ: С начала 90-х годов впервые появились лазерные дальномеры и измерители скорости, основанных на отражения узконаправленного луча лазера от препятствия.

Скорость вычислялась по простым алгоритмам, путем подачи нескольких коротких импульсов через строго определенный промежуток времени измеряя расстояния до цели от каждого отражения этого импульса.

В итоге получалась некая средняя составляющая, которая и выводилась на экран.

Принцип прост и не изменился с тех пор и до сегодняшних дней, но с каждым новым витком эволюции таких дальномеров менялась частота импульсов и длинна луча лазера.

Почти все современные радар-детекторы встроены сенсоры для приема лазерного диапазона. Принимаемая длинна волны которых колелебтся от 800 нм до 1100 нм.

Имеются так же недоставки, присущие приборам, используемых лазерный даипазон — они не любят дисперсионный препятсвия (осадки, туман и т.д.), вследствии чего данные приборы используются только в сухую погоду.

Вопрос: Что означает Instant-On, POP?
Ответ: В конце 90-х годов прошлого века сменилась эпоха постоянно действующих радаров X, K и Ka диапазонов на более быстрые и неуловимые короткоимпульсные радары.

Данные устройства имеет импульсную форму определения скорости — небольшой очередью модулированнх сверхкоротких импульсов (короткоскважных) с короткой длительностью основного импульса порядка 0.3-0.4 секунды. Данную форму не понимают многие радар-детекторы и просто не обрабатывают ее, считая это помехой.

Специально для таких радаров были разработаны многоми компаниями новых алгоритмов по определению таких форм. Названий они получали много, но утвердились лишь немногие:

— Instant-On — импульсный режим диапазона X;
— POP™ — международный сертифицированный режим по определению короткоимпульсных K и Ka дипазонов;

Режим POP™ является международным стандартом, которому придерживаются мировые лидеры по разработке детекторов.

Вопрос: Законы о применении Радар-детекторов.
Ответ:
Помните: В некоторых государствах местные законы запрещают использование лазер/радар-детекторов.
Перед тем, как использовать прибор, пожалуйста, удостоверьтесь, что на вашей территории его применение разрешено.

На всей территории Украины использование радар-детекторов не запрещено.

С появлением правил, ограничивающих скорость движения автомобиля, появился и прибор, который стал фиксировать эти нарушения — радар. Однако действие вызывает противодействие, то есть появление таких устройств, как антирадар и радар-детектор. Большинство автолюбителей знает принцип работы этих приборов и их устройство. Но значение многих символов им незнакомо, поэтому на вопрос, что диапазон кей на радаре значит, не все могут ответить.

Что значат разные диапазоны

Работа антирадара может проходить в разных диапазонах. И для того чтобы устройство заранее предупредило водителя о посте дорожной полиции, оно должно работать на той же частоте, что и полицейские радары. Для определения скорости автомобиля применяют приборы 2 видов: работающие на радиочастотах и на лазере.

В функцию радар-детектора входит принятие сигнала полицейского прибора, расшифровка и своевременное предупреждение водителя, позволяющее снизить скорость. От того как произвести настройку диапазонов детектора, будет зависеть качество работы антирадаров. Диапазоны радар-детекторов (ДРД), в которых сканируется сигнал, бывают следующие: K, Ka, Ku, X и L.

Сейчас диапазон Х считается устаревшим, поэтому его практически не применяют. В прошлом он был основным, и на нем работали не только милицейские радары, но и локационные установки. Зафиксированное радарной установкой превышение скорости удерживалось в памяти прибора в течении 10 минут для предъявления доказательств нарушителю, после чего показания исчезали из памяти.

С 2012 г. в России отменили использование радаров, работающих в этом частотном диапазоне. Современные приборы не работают в диапазоне икс (10.475 — 10.575 кГц), т.к. детектор реагирует на сигналы спутниковой антенны.

К или кей

Обозначение К, или кей, — это современный диапазон, в котором работает большинство полицейских приборов, использующих частоту 24.150 кГц. Настроенный К-диапазон в антирадаре способен сканировать сигналы полицейских радарных комплексов, функционирующих на той же частоте.

При этом стоит учитывать, что современные радарные устройства способны фиксировать нарушителей скоростного режима на большом расстоянии, в сравнении с приборами старого поколения, работающими в диапазоне Х, разница может превосходить в 1,5 раза.

Диапазон Ka (33,4-36 кГц) — новый. Радарные комплексы, которые работают на этой частоте, более точные, они способны обнаруживать объект на больших расстояниях. Прибор может засечь излучение на антирадаре, но т.к. современное устройство срабатывает, обладая большой скоростью, то порой водители, обнаружив его, не успевают погасить скорость.

Ku (13.450 кГц) используется только в некоторых странах Европы, СНГ и Прибалтики. В России в этом диапазоне происходит передача спутникового ТВ.

Работа приборов основана на отражении лазерного излучения, в результате обработки которого определяется скорость транспортного средства. Лазерный измеритель скорости Ultralite применялся в приборах еще с 90-х гг. прошлого столетия. Впоследствии принцип работы остался тот же, изменилась только частота сигнала и длина излучения.

Основной недостаток этих приборов заключается в применении их только в ясную и сухую погоду; во время дождя, снега или тумана, создающих помехи, устройство не применяют.

Другие режимы

Приборы могут функционировать также в следующих режимах:

  • VG-2, Spectre. В некоторых странах Европы и штатах США использование радар-детекторов запрещено законом. Для выявления таких устройств используют пеленгаторы с частотой 13.000 кГц, способные определить как сигналы радар-детектора, так и его местонахождение. Большинство современных антирадаров оснащены поддержкой VG-2 и Spectre, позволяющей противостоять их обнаружению. Например, хорошо себя зарекомендовал Band V 7,который сканирует сигналы всех радарных комплексов.
  • Instant-On. Импульсный режим Х-диапазона. При настройке прибора в некоторый момент отключается радиосигнал, что позволяет не определять его антирадаром. Но современные радар-детекторы последнего поколения способны определить найти данный режим.
  • POP — быстрый диапазон. Применяется в современных радарных комплексах последнего поколения, которые работают в К и Ка. Определить работу таких устройств способны только современные радар-детекторы:
  • Ultra-K — радиосигналы в К, применяемые в виде быстрых импульсов.
  • Ultra-Ka — радиосигналы в Ка в виде быстрых импульсов.
  • Ultra-Ku — радиосигналы в Ku в виде быстрых импульсов.
  • Ultra-X — в Х, режим фиксированных радиосигналов.
  • Режим сигнатурного анализа снижает количество ложных срабатываний.
  • «Стрелка» — предупреждает о работе радарного комплекса «Стрелка».
  • «Город/Трасса/Смарт» — производит регулировку уровня чувствительности приема сигнала.

Какие можно отключить и какие включить

В случае ложных срабатываний детектором при отключенных режимах причиной могут быть следующие помехи:

  • неполадки, которые связаны с географическими особенностями местности;
  • помехи, вызванные видом радарного комплекса, применяемого ДВД;
  • нарушения в связи с погодными условиями;
  • ошибки, возникающие вследствие высокой плотности автомобильного потока.

На территории России можно отключить диапазоны Ka, Ku, VG-2, Spectre и POP, т.к. радары не применяют эти режимы. При включении этих режимов уровень защиты от помех радар-детектора снижается, что выражается в увеличении количества ложных срабатываний.

autobryansk.info

что это такое и что значит, принцип работы, почему срабатывает

Радар-детектор — необходимый гаджет в салоне вашего автомобиля. Каждый автолюбитель скажет вам, что это нехитрое устройство не раз выручало и спасало его от штрафов. Аппарат обрабатывает особые сигналы, которые подают камеры видеонаблюдения, фиксирующие скорость движения, а также, посты и автомобили ГИБДД.

Если вы хотите не только пользоваться этим аппаратом, но и иметь представление о том, как он работает, вам нужно разобраться в принципе функционирования. Ведь продвинутый пользователь, который понимает строение «изнутри», может подобрать себе самый инновационный аппарат по соотношению «цена-качество».

Содержание статьи

Принцип работы радар-детектора (антирадара)

Что толкает водителей на покупку радар-детектора? Почему в последние годы невозможно встретить автомобиль без такого устройства в салоне? Ответ прост.

На сегодняшний день штрафы за превышение скорости кусаются. Это очень распространенное, а главное, частое нарушение.

За одну поездку водитель может несколько раз нарушить скоростной режим. В результате, получит сразу целую кипу «писем счастья», которые встанут ему в копеечку.

А теперь представьте, что человек ежедневно проезжает огромные расстояния, торопясь на работу, отвозя детей в школу, в магазин за продуктами и так далее.

Представляете, сколько на его пути «возможностей» попрощаться со своими кровными.

«Надо соблюдать правила дорожного движения», — скажете вы. Но иногда, в запале, мы забываем поднять глаза на знаки, да и в принципе, их иногда бывает попросту не видно.

Сигнал о том, что где-то рядом не дремлет камера, заставит моментально снизить режим скорости до предпочтительного на данном участке дороги.

Сотрудники ГИБДД имеют в своем арсенале сверхмощные радары, которые позволяют определять скорость несущегося впереди ТС.

Ваш же радар может засечь сигналы со стационарных постов ГИБДД и проинформировать вас о близости.

Каждый радар имеет свою чувствительность.

Какие-то аппараты предупреждают о приближении очень уж заблаговременно, другие — практически по факту.

Принцип работы таких аппаратов сводится к следующему сценарию:

  • В основе работы этих устройств заложен эффект Допплера: сигнал, который отражается от транспортного средства будет сопоставляться с имеющейся частотой.
  • Исходящий сигнал из вашего радара — очень сильный и мощный, даже у самых дешевых моделей.
  • Радары сотрудников ГИБДД фиксируют скорость автомобиля уже на расстоянии в 800 м.

  • Радар, расположенный в машине, способен гораздо раньше уловить и зафиксировать сигнал другого радара.

Обычно, речь идет о расстоянии в 2-3 километра.

Получается, вы имеете хорошую временную фору для того, чтобы привести свою скорость к пределам допустимого.

Что такое К диапазон на антирадаре и на что он срабатывает?

Хороший радар детектор имеет К диапазон, который и расшифровывает всю специфику работы аппаратов.

Это диапазон, который характеризует частоты длины волн в сантиметрах. Такие волны используются для радиолокации.

Само название «к» происходит от слова «короткий», что вполне символично. Так как принцип работы радара строится на радиолокации, то К диапазон — настоящая находка в автомобильной электронике.

Эти волны могут отлично работать на небольших по длине расстояниях.

Помимо радаров, принцип работы К диапазона широко применим в управлении воздушным движением, что просто необходимо при функционировании аэропортов.

Лучше всего работают с К диапазоном радар-детекторы таких фирм, как Беркут и Искра российского производителя.

Настройка устройства: какие диапазоны можно отключить, а какие лучше включить

Настройка радар-детектора — отдельная и щепетильная тема, к которой нужно подходить со знанием дела.

Бездумное нажатие на клавиши может привести к тому, что вы просто перепутаете все настройки и прибор будет сбит с толку.

Многие обладатели радаров отмечали, что устройство начинает «глючить», реагировать не на то, что нужно.

Вы получите множество штрафов о превышении скорости и будете думать, что всему виной именно неисправное устройство.

Настраивать такой аппарат рекомендуется один раз.

Нельзя просто так накрутить настройки, а второй раз все исправить.

Работа диапазонов будет сбита. Если вы не доверяете собственным силам — обратитесь к профессионалам.

Настраивать рекомендуется все диапазоны под себя.

Именно на нижеперечисленные режимы на сегодняшний день действуют радары полицейского патруля:

  • К-диапазон.
  • На нем работают все современные камеры и другие устройства, которые являются одновременно слежением и измерителями скоростного режима.

  • Х-режим.
  • На нем работают радары полицейских. Например, Сокол.

    Правда, этот детектор, по каким-то причинам, снимают с производства, но на его место придет аналог, работающий на точно такой же частоте.

  • Такой диапазон, как Кобра и Ка включен по умолчанию.
  • Используется в отдельных моделях радар-детекторов.

    В некоторых моделях слово «Кобра» заменено на бренд производителя.

    Нельзя отключить этот диапазон, так как он является нейтральной позицией.

  • Диапазон «Трасса» отключается в городе, так как предполагает большую чувствительность при движении на высокой скорости.
  • В городе будет срабатывать на каждую машину с круговыми камерами по корпусу.

    Вы устанете от постоянных звуковых и световых сигналов.

    Научитесь заблаговременно переставлять режим город-трасса.

Лазерный диапазон.

Отдельное внимание уделите имеющимся настройкам у лазерных радар-детекторов.

Они работают благодаря световой волне, которая отражается от волны полицейского радара. Работает такой аппарат на нанометрах.

Сегодня сотрудники полиции все чаще стали пользоваться лазерными скоростными детекторами.

Когда радар покажет, что вас поджидает такая опасность, скорее всего, показания о скорости вашего движения уже были сняты.

Для того, чтобы обезопасить себя от подобных происшествий, необходимо включить функцию лазерного диапазона.

Она будет словно отзеркаливать лазерный луч и даст вам несколько минут форы для снижения скоростного режима.

Дополнительные режимы и функции (VG2 или Spectre, РОР)

В любом радар детекторе есть дополнительные функции, которые позволяют сделать работу устройства более эффективной.

К таким функциям относят опцию VG-2.

Это защитная опция, которая позволяет «спрятать» радар-детектор от сигналов специальных приборов сотрудников ГАИ.

Функция очень актуальна в странах, где на законодательном уровне запрещено использование радар-детекторов, а неповиновение грозит серьезными санкциями.

В некоторых моделях эта функция называется Spectre и имеет несколько иную специфику.

А именно, она позволяет не только обнаружить считывающее устройство, но, одновременно, защищает радар от обнаружения, а также, отключает специальный прибор.

На экране сотрудники ГАИ будут видеть помехи и иные технические проблемы, а вы успеете снизить скорость до разумных пределов.

Режим РОР просто необходим в условиях российских реалий.

Эта функция, которая позволяет включать режим обнаружения радар-детекторов сотрудников полиции.

Фиксирует их еще на достаточно большом расстоянии, о чем сообщает при помощи соответствующего сигнала.

Сигнал полицейским радаром излучается всего лишь доли секунд, но режиму РОР хватает этого времени для того, чтобы обнаружить слежение и предпринять меры по нормализации скорости.

Радар — детекторы — это по настоящему стоящее изобретение.

Любой автолюбитель скажет вам, что без этого устройства очень сложно перемещаться по российским дорогам без штрафов. Да и сотрудники ГИБДД частенько добавляют проблем.

А радар-детектор — это идеальное средство, чтобы свести к нулю свои правонарушения и не встревать в общественный порядок.

vidsyst.ru

что это такое, антирадаре, означает Х, какие можно отключить в радар-детекторе, Ка, Band, срабатывает, в России, расшифровка, включить, обозначения, ДВД

С появлением правил, ограничивающих скорость движения автомобиля, появился и прибор, который стал фиксировать эти нарушения — радар. Однако действие вызывает противодействие, то есть появление таких устройств, как антирадар и радар-детектор. Большинство автолюбителей знает принцип работы этих приборов и их устройство. Но значение многих символов им незнакомо, поэтому на вопрос, что диапазон кей на радаре значит, не все могут ответить.

Что значат разные диапазоны

Работа антирадара может проходить в разных диапазонах. И для того чтобы устройство заранее предупредило водителя о посте дорожной полиции, оно должно работать на той же частоте, что и полицейские радары. Для определения скорости автомобиля применяют приборы 2 видов: работающие на радиочастотах и на лазере.

В функцию радар-детектора входит принятие сигнала полицейского прибора, расшифровка и своевременное предупреждение водителя, позволяющее снизить скорость. От того как произвести настройку диапазонов детектора, будет зависеть качество работы антирадаров. Диапазоны радар-детекторов (ДРД), в которых сканируется сигнал, бывают следующие: K, Ka, Ku, X и L.

Х

Сейчас диапазон Х считается устаревшим, поэтому его практически не применяют. В прошлом он был основным, и на нем работали не только милицейские радары, но и локационные установки. Зафиксированное радарной установкой превышение скорости удерживалось в памяти прибора в течении 10 минут для предъявления доказательств нарушителю, после чего показания исчезали из памяти.

С 2012 г. в России отменили использование радаров, работающих в этом частотном диапазоне. Современные приборы не работают в диапазоне икс (10.475 — 10.575 кГц), т.к. детектор реагирует на сигналы спутниковой антенны.

К или кей

Обозначение К, или кей, — это современный диапазон, в котором работает большинство полицейских приборов, использующих частоту 24.150 кГц. Настроенный К-диапазон в антирадаре способен сканировать сигналы полицейских радарных комплексов, функционирующих на той же частоте.

При этом стоит учитывать, что современные радарные устройства способны фиксировать нарушителей скоростного режима на большом расстоянии, в сравнении с приборами старого поколения, работающими в диапазоне Х, разница может превосходить в 1,5 раза.

Ка

Диапазон Ka (33,4-36 кГц) — новый. Радарные комплексы, которые работают на этой частоте, более точные, они способны обнаруживать объект на больших расстояниях. Прибор может засечь излучение на антирадаре, но т.к. современное устройство срабатывает, обладая большой скоростью, то порой водители, обнаружив его, не успевают погасить скорость.

Кu

Ku (13.450 кГц) используется только в некоторых странах Европы, СНГ и Прибалтики. В России в этом диапазоне происходит передача спутникового ТВ.

L

Работа приборов основана на отражении лазерного излучения, в результате обработки которого определяется скорость транспортного средства. Лазерный измеритель скорости Ultralite применялся в приборах еще с 90-х гг. прошлого столетия. Впоследствии принцип работы остался тот же, изменилась только частота сигнала и длина излучения.

Основной недостаток этих приборов заключается в применении их только в ясную и сухую погоду; во время дождя, снега или тумана, создающих помехи, устройство не применяют.

Другие режимы

Приборы могут функционировать также в следующих режимах:

  • VG-2, Spectre. В некоторых странах Европы и штатах США использование радар-детекторов запрещено законом. Для выявления таких устройств используют пеленгаторы с частотой 13.000 кГц, способные определить как сигналы радар-детектора, так и его местонахождение. Большинство современных антирадаров оснащены поддержкой VG-2 и Spectre, позволяющей противостоять их обнаружению. Например, хорошо себя зарекомендовал Band V 7,который сканирует сигналы всех радарных комплексов.
  • Instant-On. Импульсный режим Х-диапазона. При настройке прибора в некоторый момент отключается радиосигнал, что позволяет не определять его антирадаром. Но современные радар-детекторы последнего поколения способны определить найти данный режим.
  • POP — быстрый диапазон. Применяется в современных радарных комплексах последнего поколения, которые работают в К и Ка. Определить работу таких устройств способны только современные радар-детекторы:
  • Ultra-K — радиосигналы в К, применяемые в виде быстрых импульсов.
  • Ultra-Ka — радиосигналы в Ка в виде быстрых импульсов.
  • Ultra-Ku — радиосигналы в Ku в виде быстрых импульсов.
  • Ultra-X — в Х, режим фиксированных радиосигналов.
  • Режим сигнатурного анализа снижает количество ложных срабатываний.
  • «Стрелка» — предупреждает о работе радарного комплекса «Стрелка».
  • «Город/Трасса/Смарт» — производит регулировку уровня чувствительности приема сигнала.

Какие можно отключить и какие включить

В случае ложных срабатываний детектором при отключенных режимах причиной могут быть следующие помехи:

  • неполадки, которые связаны с географическими особенностями местности;
  • помехи, вызванные видом радарного комплекса, применяемого ДВД;
  • нарушения в связи с погодными условиями;
  • ошибки, возникающие вследствие высокой плотности автомобильного потока.

На территории России можно отключить диапазоны Ka, Ku, VG-2, Spectre и POP, т.к. радары не применяют эти режимы. При включении этих режимов уровень защиты от помех радар-детектора снижается, что выражается в увеличении количества ложных срабатываний.

autotuning.expert

Ka-диапазон — Википедия

Материал из Википедии — свободной энциклопедии

Ka-диапазон
Частотный спектр 26,5 — 40 ГГц
Спектр длин волн 1,13 — 0,75 см

Ka-диапазон — диапазон частот сантиметровых и миллиметровых длин волн, используемых в основном для спутниковой радиосвязи и радиолокации. По определению IEEE, этот диапазон простирается от 26,5 до 40 ГГц электромагнитного спектра (что соответствует длинам волн от 1,13 до 0,75 см)[1]. Название диапазона происходит от смеси английского и немецкого слов: «короткий» (нем. kurz) и «над» (англ. above), что указывает на положение Ka-диапазона: «над» K-диапазоном (18 — 26,5 ГГц).

Одна из основных областей применения Ka-диапазона это спутниковая связь. В связи с тем, что в традиционных диапазонах (S-, L-, C-, X- и Ku-) для этих целей уже не осталось места, в настоящее время всё больше и больше используются Ka— и K-диапазоны.

В спутниковой связи этот диапазон называется Ka-диапазон 30/20 ГГц и полосы частот, зарезервированные для этих целей, лежат между 18,3—18,8 и 19,7—20,2 ГГц для линии Спутник — Земля, и между 27,5 и 31 ГГц для линии Земля — Спутник. То есть фактически канал Спутник — Земля полностью лежит в K-диапазоне, а канал Земля — Спутник в Ka-диапазоне[2][3][4].

В настоящее время среди систем, использующих Ka-диапазон 30/20 ГГц, можно отметить канадский Anik F2, который обладает 45 активными Ka-транспондерами и обеспечивает услуги мультимедиа и широкополосный доступ в Интернет на территории Северной Америки[5], Ka-Sat принадлежащий Eutelsat и обеспечивающий похожие услуги на территории Европы[6], Viasat-1 компании Viasat и Jupiter компании Hughes, обеспечивающие широкополосный доступ в Интернет на территории Северной Америки. На многих строящихся и запланированных на сегодня к запуску спутниках связи предусматривается наличие Ka-диапазона. Среди российских аппаратов этот диапазон должен был использоваться в спутнике Экспресс АМ4, выведенном в 2011 году на нерасчётную орбиту, транспондеры Ka-диапазона предусмотрены на спутниках Экспресс АМ5 и Экспресс АМ6.

Полицейский радар на дороге в Бразилии

Ka-диапазон широко используется в радиолокации. Из-за особенностей этого диапазона (высокая степень атмосферного поглощения и небольшая длина волны), радары Ka-диапазона способны работать на коротких расстояниях и производить измерения сверх-высокого разрешения. Типичной сферой применения этих радаров является управление воздушным движением в аэропортах, где с помощью последовательности очень коротких импульсов (длиной в несколько наносекунд) определяется дистанция до воздушного судна[7][8].

Радары ДПС[править | править код]

Современные полицейские дорожные радары работают в диапазонах Ka— и K-. В Ka-диапазоне, который является самым новым из использующихся полицейскими радарами, несущей частотой является 34700 МГц и полоса пропускания составляет 1300 МГц. Меньшая длина волны и более высокий энергетический потенциал (усиление одинаковых по размерам антенн прямо пропорционально несущей частоте) позволяют приборам, работающим в Ka-диапазоне, иметь небольшие размеры и дальность обнаружения до полутора километров, самую большую из всех используемых диапазонов. В настоящее время (2011) в России радары, использующие этот диапазон, не лицензированы и не используются[9][10].

Диапазоны в различных системах обозначений различаются, в таблице приведены диапазоны согласно классификации IEEE:

Диапазоны частот
НазваниеЧастотный диапазон, ГГц
Название диапазонаДиапазон частот РЛСДиапазон частот в спутниковой связи
L1,0—2,0
S2,0—4,0
C4,0—8,03,4—8,0
X8,0—12,07,0—10,7
Ku12,0—18,010,7—18,0
K18,0—26,518,3—20,2; 27,5—31,5
Ka26,5—40,0

ru.wikipedia.org

Диапазон икс – X-диапазон — Википедия

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Пролистать наверх
