как правильно организовать дистанционный контроль


Все, что вчера казалось фантастическим и невозможным, сегодня становится реальностью. Это коснулось и автономных отопительных систем.

Наряду с русскими печками, выложенными «дедовским» способом, появились «умные» отопительные агрегаты, способные получать команды и менять режим работы на расстоянии. Дистанционное управление газовым котлом через смартфон стало доступным и популярным.

Предлагаем полезную информацию по использованию мобильного устройства в качестве пульта управления отопительной системы дома с газовым котлом. Если ваше оборудование работает на природном газе, но вы пока не применяли удаленное управление, обратите внимание на новые возможности – с ними жизнь в частном доме куда комфортнее и привлекательнее!

Содержание статьи:

Преимущества дистанционного управления

Не все пользователи бытовой техники являются сторонниками новых технологий. Многих вполне устраивает обычное механическое управление – просто, доступно, без лишних «наворотов».

Но прежде чем делать окончательные выводы, предлагаем рассмотреть достоинства «умного» оборудования, которое не просто делает жизнь более легкой и комфортной, но и позволяет значительно сокращать расходы.

Управляя газовым котлом на расстоянии, вы можете экономить от 20 до 50 % от общего количества трат на отопление жилища, просто меняя режим работы или выбирая подходящую программу

Главное достоинство удаленного управления газовым котлом скрывается в самом способе: не нужно постоянного присутствовать в доме, «общение» с оборудованием происходит на любом расстоянии.

Причем оно двустороннее – вы посылаете агрегату команды, которые он выполняет и, в свою очередь, оповещает вас об актуальных параметрах и моментально сигнализирует о сбоях и нарушениях в работе.

Возможности программирования отопительной техники ограничены, но все же достаточно широки. Сегодня, обладая газовым котлом с дистанционным управлением, вы можете планировать режим обогрева, находясь на работе, в гостях и даже в длительной поездке

Пользователи, успешно «обкатавшие» систему удаленного управления, выделяют следующие ее преимущества:

  • Увеличение ресурса эксплуатации котла за счет оптимального выбора режима, снижения количества выключений/включений, в целом – более бережного использования.
  • Долговременное отсутствие больше не грозит возвращением в холодный коттедж – по пути домой можно установить нужную температуру.
  • Если установлены наружные погодные датчики, даже не придется вмешиваться в работу котла во время оттепели или заморозков – регулировка температуры произойдет автоматически.
  • На расстоянии можно выбирать более комфортный для сна «ночной» режим.
  • Если наступит аварийная ситуация или выйдет из строя какая-либо деталь – вы в ту же минуту узнаете об этом.

Конечно, многое зависит от нюансов монтажа и сложности отопительной системы.

Плюс в том, что со смартфона можно управлять не только простейшей, но и разветвленной сетью – с радиаторным или , системой «теплый пол».

В свободной продаже можно найти оборудование для климатического зонирования, которое позволит настраивать комфортную температуру по комнатам: в спальне или кухне – более низкую, в гостиной или детской – выше

Некоторые функции системы запускаются в автоматическом режиме, то есть вам даже не потребуется выбирать режим на телефоне – оборудование само переключится по сигналам датчиков.

Варианты контроля за котлом по смартфону

Для дистанционного управления бытовым газовым котлом доступны три решения:

  • подключение ;
  • использование «умного термостата» посредством связи по WI-FI;
  • установка терморегуляторов.

Каждый способ удаленного управления хорош по-своему, а выбор его зависит от нескольких факторов: наличия интернета, модели газового котла, финансовых возможностей.

Рассмотрим все три варианта – один из них может вам подойти, и в результате частичного апгрейда управление отопительной системой станет намного легче.

Вариант #1 – подключение модуля GSM

Это самое распространенное решение, применимое даже в районах, не охваченных сетью Интернет.

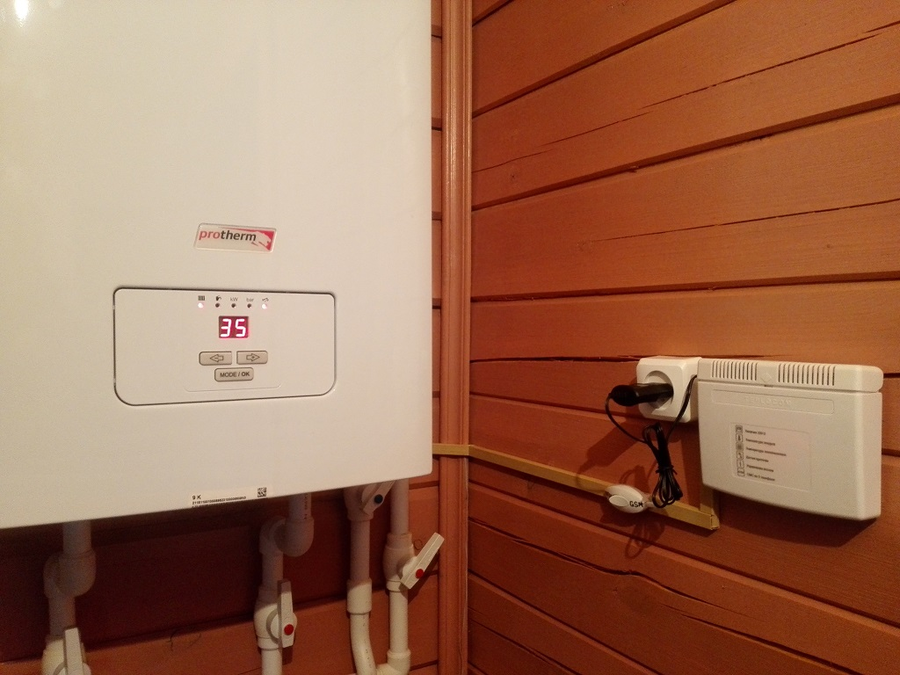

Газовый котел управляется с помощью блока GSM – компактного модуль–контроллера. В него вставляют SIM-карту, которая персонализирует владельца и дает возможность держать связь с удаленным оборудованием

В целях экономии домовладелец может выбрать наиболее подходящего сотового оператора и выгодный тариф.

GSM-модуль программируется и по принципу работы напоминает компьютер с ограниченными функциями. Этот блок соединен с датчиками, установленными как в оборудовании, так и в окружающей среде – в комнатах, на улице. В зависимости от параметров, выдаваемых датчиками, газовый агрегат в автоматическом режиме меняет программу или управляется со смартфона.

Для связи с блоком управления, установленном в доме, потребуется любой электронный девайс – ноутбук, планшет, но удобнее всего пользоваться смартфоном, более компактным и универсальным

Для удобства управления, выбора режимов и программ разработчики создали приложения для различных операционных систем: iOS, Android, Windows Phone.

Существует несколько режимов, с помощью которых производится управление газовым котлом:

  • Полностью автоматический контроль. Агрегат действует согласно заданным параметрам, введенным в программу заранее. Если требуются изменения, программу следует откорректировать.
  • Передача тревожных оповещений при наступлении аварийных или ремонтных ситуаций. Если произошла утечка газа или котел внезапно прекратил работу, на смартфон подается сигнал.
  • «Общение» с помощью SMS-посланий. Существует перечень команд, которые распознает , а затем вносит изменения в работу оборудования.
  • Расширенные возможности управления. С помощью специальной программы можно контролировать все системы, подключенные к блоку GSM.

Преимуществом удаленного управления по мобильной связи считается практически постоянный контроль и неограниченные возможности, зависящие только от выбранного приложения и установленного оборудования.

Еще несколько плюсов использования GSM-модуля:

Галерея изображений

Фото из

В зависимости от модификации агрегата можно подключить к модулю несколько мобильных телефонов, и тогда от 2 до 10 человек смогут наблюдать за функционированием агрегата

Кроме газового котла к модулю можно подключить датчики, установленные в различных помещениях, отапливаемых котлом: на кухне, в холле, спальнях и даже в подвале или мансарде

Кроме контроллера, считывателя ключей, антенны, датчиков и блока питания можно подключать микрофон, блок управления воротами и другие «умные» устройства

Установив датчики температуры на улице, можно задать автоматическую смену режимов в зависимости от погодных обстоятельств

Контроль за работой котла всеми членами семьи

Подключение к программе дополнительных датчиков

Возможность подключения базовой или расширенной комплектации

Автоматическая работа «погодных» датчиков

Проблемы могут случиться при некачественной сотовой связи. Домовладельцу нужно внимательно следить за расходованием средств – при отрицательном балансе возможность управлять отопительным оборудованием прервется.

Вариант #2 – использование сети Интернет

Если сеть Интернет распространяется на район с вашим загородным жилищем, то управлять газовым котлом можно с помощью ее.

В доме устанавливают WI-FI роутер, а к котельной технике подключают интернет-термостат. Он и является связующим звеном между владельцем здания и отопительным оборудованием

Как только температура в комнате опускается ниже нормы, датчик передает сигнал приемнику, который взаимодействует с котлом и включает нужный режим обогрева.

Пользователь может управлять всем процессом со смартфона, следить за изменениями, вносить коррективы. Посредником между владельцем дома и оборудованием выступает провайдер. Для непрерывной связи важно обеспечить доступ к сети Интернет и в доме, и в месте нахождения пользователя.

Преимущество системы в неограниченном количестве – уровень обогрева можно регулировать на всех участках, обслуживаемых отопительной системой здания.

Как и при дистанционном управлении газовым котлом через GSM-модуль, домовладелец может контролировать процесс отопления удаленно, при этом вносить актуальные изменения. Есть возможность установить программу, меняющую режим работы котла в зависимости от времени суток, дней недели, сезона.

Термостаты, работа которых зависит только от стабильности интернет соединения, бывают различными, но принципы работы у них схожие.

В жилых комнатах и других обогреваемых помещениях устанавливают переносные температурные датчики с заранее установленными настройками. Они связаны с электронным термометром, в программу которого внесены рабочие параметры

При желании можно задать экономичный температурный режим воды, применяемой для бытового использования или для отопления .

За работой котла и остального оборудования можно следить по схемам или графикам приложения. При возникновении нестандартной ситуации пользователь получает оповещения.

Управление котлом производится с электронного устройства – персонального компьютера, планшета, смартфона, но остается возможность и ручного управления с панели на агрегате.

Вариант #3 – установка терморегуляторов

Если в доме установлен роутер и подключен интернет, есть возможность управлять даже старой моделью котла без электронной начинки и автоматики.

Для этого нужно купить терморегуляторы универсального типа и создать сеть, объединяющую все отопительное оборудование. Управлять системой можно посредством интернет-соединения

Главным элементом системы является электронный контроллер и WI-FI-передатчик «в одном лице». Он программируется, после чего наступает возможность управления отопительными функциями в различных зонах. Количество таких зон зависит только от возможностей домовладельца – электронные термостаты можно установить на каждый радиатор.

По особому каналу контроллер связан с узлом отключения котла. Если возникает необходимость, агрегат выключают, находясь на расстоянии в сотни километров или из соседней комнаты. Управление контроллером ведется не только по беспроводной связи, но и вручную, прямо на блоке.

Система терморегуляторов легко охватывает несколько зон, при этом на каждом участке можно установить до 6 термостатов.

Выводы и полезное видео по теме

О возможностях бюджетных GSM модулей:

Технические нюансы удаленного управления:

Практическое применение гаджета для регулировки работы газового котла:

Дистанционное управление удобно и повышает степень комфорта, но оно не защищено на 100 % от разрыва связи. Всегда нужно иметь страховку на случай отключения интернет-соединения или электроэнергии.

Продвинутые теплотехники предлагают внедрять только проверенные системы удаленного управления, пользоваться лицензионным оборудованием, продумывать способы резервного питания и дублировать каналы связи с газовым котлом.

В расположенном под текстом блоке вы можете поделиться собственным опытом в освоении и использовании прогрессивных схем управления домашними коммуникациями. Оставляйте комментарии, задавайте вопросы, размещайте фото по теме статьи. Не исключено, что ваши рекомендации пригодятся посетителям сайта.

Как удаленно управлять котлом и отоплением в доме

В отличии от большинства других брендов, Виссманн предлагает уже не первый год законченную систему управления котлом, как по GSM (SMS) так и через Интернет.

Зачастую это является весомым аргументов в пользу выбора котлов Viessmann.

У Viessmann есть то, чего нет у других. Работающая и надежная система удаленного управления всей отопительной системой. Т.е. можно управлять не только котлом, но и солнечной энергоустановкой, геотермальным тепловым насосом.

Все эти функции удаленного контроля котлом реализует модуль  Vitocom

Интересная возможность — котел может самостоятельно отправлять сообщения о какой-либо проблеме напрямую в сервисную службу.

Первый вариант: В доме есть телефонная связь GSM/SMS

Котлом Viessmann можно управлять как по обычному городскому телефону, так и по сотовому.
При желании можно использовать SMS.

Основные возможности системы управления Vitocom:

  • Переключение режима работа котла (например, перевести в режим ожидания, или заранее включить котел в пятницу вечером)
  • Запрос состояния котла
  • Получение информации сигнала неисправности и кода ошибки (можно указать два номера для SMS — например, номер владельца и номер сервисной службы)
  • Запрос баланса SIM-карты

Необходим модуль телекоммуникаций Viessmann Vitocom 100, тип gsm2.

Второй вариант: есть постоянный Интернет в коттедже

Если есть Интернет, то управлять котлом будет гораздо удобнее и проще.

Вы можете зайти с любого устройства (ПК, ноутбук, планшет, смартфон) на сайт www.vitodata100.com и с удобством настроить все необходимые режимы или параметры.
Каждый контур отопления будет под Вашим контролем.

Дополнительные возможности:

  • установка программы отопления;
  • установка температуры в комнате;
  • установка температуры приготовления горячей воды;
  • просмотр показаний температурных датчиков и состояние отопительной установки;
  • анализ эффективности отопительной установки (особенно при использовании солнечных коллекторов).

Необходим модуль телекоммуникаций Viessmann Vitocom 100, тип LAN1.


Для еще большего удобства

можно сделать следующее — установить приложение Viessmann Vitotrol App, которое позволяет делать тоже самое, что и сайт www. vitodata100.com, только быстрее и удобнее.

Вот ссылки на приложение для смартфонов и планшетов Vitotrol App
>>> Скачать Vitotrol App для Apple iOS (iPhone, iPad)
  >>> Скачать Vitotrol App для Android

Основы дистанционного управления отоплением дома через интернет.

Дистанционное управление отоплением загородного дома через интернет

Статья описывает преимущества и способы дистанционного управления отопительной системой частого дома и дачи по сети Интернет и сети мобильной связи GSM.

Установка такого дистанционного управления позволяет не только в десятки раз экономить затраты на отопление, но и полностью контролировать его, включая пуск, выключение и регулировку температуры в отапливаемых комнатах. Относительно невысокая цена на GSM модули управления отоплением, позволяет их устанавливать даже в недорогих частных домовладениях.

Основы дистанционного управления отоплением квартир, домов и дач.

Для того, чтоб понять основы дистанционного управления отоплением загородного дома, давайте обратимся к примерам из нашей повседневной жизни.


Сейчас уже никого не удивишь пультом обычного дистанционного управления (ДУ) от телевизора или кондиционера. Это и есть основа дистанционного управления устройствами, то есть передачи сигналов управления на расстояние.

Например, Вы нажимаете кнопку на пульте ДУ для того чтоб повысить температуру воздуха в помещении.В это время электронная схема в пульте кодирует нажатие кнопки и подаёт сигнал на встроенный излучатель. Излучатель распространяет сигнал в окружающую среду на определённое расстояние. Отопительный котёл оборудованный системой автоматики имеет специальный блок, который постоянно сканирует пространство и при помощи приёмника следит за поступающими сигналами с пульта ДУ.

Получив сигнал из пульта ДУ, приёмник встроенный в блок управления отоплением декодирует его и выполняет действие которое от него требуется, то есть увеличивает подачу топлива на горелку отопительного котла. На этих принципах работают практически все системы дистанционного управления в том числе и отоплением. Итак, любая система дистанционного управления отоплением дома, квартиры или дачи состоит из следующих блоков.

Блок излучателя или пульт: кнопочная или сенсорная панель управления -> кодер -> излучатель (радио или инфракрасный).

Блок приёмника: приёмник (радио или инфракрасный) -> декодер -> контроллер переключателей или коммутатор.

Преимущества дистанционного управления отоплением жилья.

Первый вопрос, который приходит на ум — для чего нужно дистанционное управление отоплением жилья?Казалось бы, ответ тривиален и прост — это повышение комфорта. И некоторые домовладельцы считая это роскошью, отказываются от установки таких систем. Но на самом деле именно система дистанционного управления отоплением жилья, обеспечивает безопасность проживания в доме. Если б Вы знали сколько жизней она спасла и уберегла домов от пожаров.

Если внимательно проанализировать функционал предоставляемый дистанционным управлением отоплением жилья, то можно выявить следующие преимущества:

  1. Полный контроль за работой отопления.
  2. Защита от критических ситуаций (повышения давления в системе отопления, взрывов и пожаров).Климат-контроль.
  3. Автоматическое поддержание температуры в помещениях с заданной точностью по времени, как по часам, так и по времени суток и по дням недели.
  4. Очень большая экономия расхода топлива за счёт оптимизации температурных режимов в разных помещениях.
  5. Наличие дополнительных сервисных функций таких как контроль за отключением электроэнергии, водоснабжения, уровнем топлива для котла, охрана территории и так далее.

Современные блоки дистанционного управления настолько совершенны, что предлагают просто огромный перечень дополнительных функций для обеспечения максимального комфорта и безопасности проживания в доме.

Управление отопительным котлом по сети GSM и сети Интернет.

В последнее время в нашу жизнь прочно вошли устройства удалённой связи, такие как смартфоны, планшеты и компьютеры, подключённые в общую мобильную сеть GSM или CDMA, а также в сеть Интернет. Нормальная жизнь без этих устройств на современном этапе просто невозможна.

Производители котельного оборудования быстро узрели безграничные возможности этих технологий и начали выпускать специальное оборудование для управления отопительными котлами по сети GSM и сети Интернет.

Ручные пульты перекочевали в программные реализации для смартфонов и компьютеров. Но самое важное то, что технологии GSM и Интернет позволили создать двунаправленные системы дистанционного управления отопительным котлом.

Мало того, что Вы теперь можете приказывать котлу, что ему делать, но Вы можете также узнать от котла, что он хочет, что ему нужно и в порядке ли всё у него, находясь за сотни километров от дома! Фантастика, не правда ли? А теперь давайте рассмотрим, что нам понадобится для осуществления управления отопительным котлом по сети GSM или сети Интернет и начнём рассмотрение от самых дешёвых устройств к самым дорогим.

Самые недорогие устройства дистанционного управления отопительным котлом построены на чистой технологии GSM. Они состоят из GSM модуля для управления отоплением подключённого к контроллеру отопительного котла. Такой модуль имеет один или несколько слотов для подключения SIM карт формата GSM и выполняет роль мобильного телефона, с которым можно обмениваться SMS сообщениями и программировать управление отоплением посредством этих СМС.

Более дорогие устройства дистанционного управления отопительным котлом построены на технологии GSM и технологии WI-FI. Модули управления отоплением таких устройств содержат не только передатчики GSM но и передатчики WI-FI, и могут подключаться напрямую к сети интернет.

Самые же дорогие устройства дистанционного управления отопительным котлом могут подключаться к сетям GSM, WI-FI и LAN по высокоскоростному кабелю и даже оптическому.

GSM модули для управления отоплением.

Как мы писали выше, основой GSM модуля для управления отоплением является возможность автоматически подключаться к мобильной сети GSM и самостоятельно принимать или передавать SMS сообщения на указанный номер мобильного телефона. Например если в системе отопления возникла какая-либо внештатная ситуация, то GSM модуль управления отоплением сформирует отчёт и отправит к Вам на мобильный телефон.

GSM модули для управления отоплением очень надёжны и безупречны, но есть несколько требований для их нормальной работы:

  1. бесперебойное снабжение электроэнергией
  2. стабильность связи с сотовым оператором мобильных сетей

Если первое требование выполнимо легко с помощью установки систем бесперебойного электроснабжения на основе батарей или генераторов, то второе не всегда выполнимо.Именно отсутствие надёжной и стабильной связи с сотовым оператором в регионе домовладения, делает невозможным использование GSM модуля для управления отоплением.

Поэтому, очень важно перед покупкой или заказом GSM модулей для управления отоплением убедиться в надёжности сотовой связи, а уже затем выбирать марку и вид наиболее подходящего для Вашей системы отопления GSM модуля.

Контроль за работой системы отопления по сети GSM с помощью смартфона.

Для того, чтоб Вы могли управлять отоплением своего дома квартиры или дачи с помощью смартфона, Вы должны установить в него специальное приложение от производителя GSM модуля.

После этой простой процедуры Вам станет доступен весь функционал и все опции предоставляемые самим GSM модулем. Всё выглядит очень просто и доступно. Перед Вами на экране смартфона появляется обычное меню с перечнем действий которые Вы можете совершать.

Но что скрывается за всей этой простотой? Как мы знаем, работой отопительного котла управляет контроллер. Он в автоматическом режиме получает сигналы с датчиков давления, температуры и других датчиков, анализирует ситуацию и в зависимости от неё изменяет режим работы котла. Поэтому от его функционала зависят возможности управления.

Если контроллер дешёвый, тои возможности его дистанционного управления посредством смартфона будут слабые. Если контроллер управления отопительным котлом продвинутый, то и возможностей по управлению он предоставит больше. Это надо понимать, так как даже самый суперсовременный GSM модуль управления отоплением, не сможет Вам предоставить доступ к функциям которых просто нет в контроллере управления котлом.

Конечно производители GSM модулей управления отоплением пытаются скрыть этот недостаток навешиванием всевозможных независимых портов для подключения разных датчиков температуры и ещё много всякой, порой ненужной всячины. Но это не меняет ситуацию. Поэтому, никогда не экономьте на контроллере автоматического управления котлом. Это самый ответственный узел и от него будет зависеть всё, и комфорт и надёжность и безопасность.

Установка и настройка GSM управления котлом.

GSM модули для управления отоплением это отдельные независимые устройства и покупаются отдельно. Несмотря на заявления производителей о простоте подключения, таковыми на самом деле не бывают. Поэтому подключать и настраивать GSM модули для управления отоплением должны специалисты, после чего они обязаны научить Вас пользоваться этим устройством.

Как вообще происходит подключение GSM модуля управления котлом? Модуль как правило устанавливают возле отопительного котла. Для того чтоб подключить возможность управления через сотовую сеть GSM нужно выполнить следующие действия:

  1. Вставить в слоты GSM модуля для управления отоплением одну или несколько SIM карт.
  2. Соединить специальным кабелем с контроллером отопительного котла.
  3. Подключить к интерфейсу все дополнительные датчики, температуры, давления и так далее.
  4. Подключить к сети переменного тока напряжением 220 вольт посредством блока питания.
  5. Включить GSM модуль для управления отоплением.
  6. Установить на смартфон программное обеспечение с сайта производителя GSM модуля для управления отоплением.
  7. Запустить программу на смартфоне и настроить её для контроля и управления отопления в Вашем доме.
Услуги Компании «Термомиг» по установке, настройке, ремонту и замене дистанционного управления отоплением загородного дома.

Самостоятельно подключить и настроить GSM модуль дистанционного управления отоплением своего загородного дома, у Вас вряд ли получится если Вы не являетесь инженером или специалистом в этой области. Кроме того, попытки самостоятельно установить и настроить систему дистанционного управления отоплением могут привести к поломке как самого GSM модуля для управления отоплением, так и вызвать аварийную ситуацию в работе котла со всеми вытекающими последствиями.

Что нужно сделать и как правильно поступить. Покупайте GSM модули для управления отоплением только там, где есть специалисты по их установке и настройке.Перед покупкой проконсультируйтесь со специалистами той организации, которая будет производить установку и настройку.

Самый надёжный способ это обратиться к нам.
Во-первых, в нашей Организации большой выбор GSM модулей для управления отоплением разных моделей и ценовых категорий.

Во-вторых, наши инженеры оценят возможности Вашей системы отопления, и подберут наиболее подходящий GSM модуль. Этим Вы сэкономите свои деньги.

В-третьих, наши специалисты установят, подключат и настроят дистанционное управление отоплением Вашего загородного дома или дачи под ключ.

В-четвёртых наши специалисты полностью обучат Вас, как пользоваться системой GSM ДУ и управлять котлом на расстоянии.

В-пятых, Вам будет выдана гарантия, которая избавит Вас от хлопот в случае выхода из строя системы дистанционного управления.
И наконец в-шестых, это дополнительные консультации и тех поддержка на первых порах эксплуатации.

gsm контроллер, удаленный контроль за котлом отопления загородного дома, блок управления, пульт

Содержание:

Благодаря современным технологиям, у многих владельцев домов появилась возможность дистанционного управления отоплением. Это позволяет не только сократить расходы на отопление в то время, когда членов семьи нет дома, но и запрограммировать систему на определенную температуру к моменту их появления. О том, что такое GSM-модуль для управления отопления, и каковы его характеристики, расскажем далее в статье.

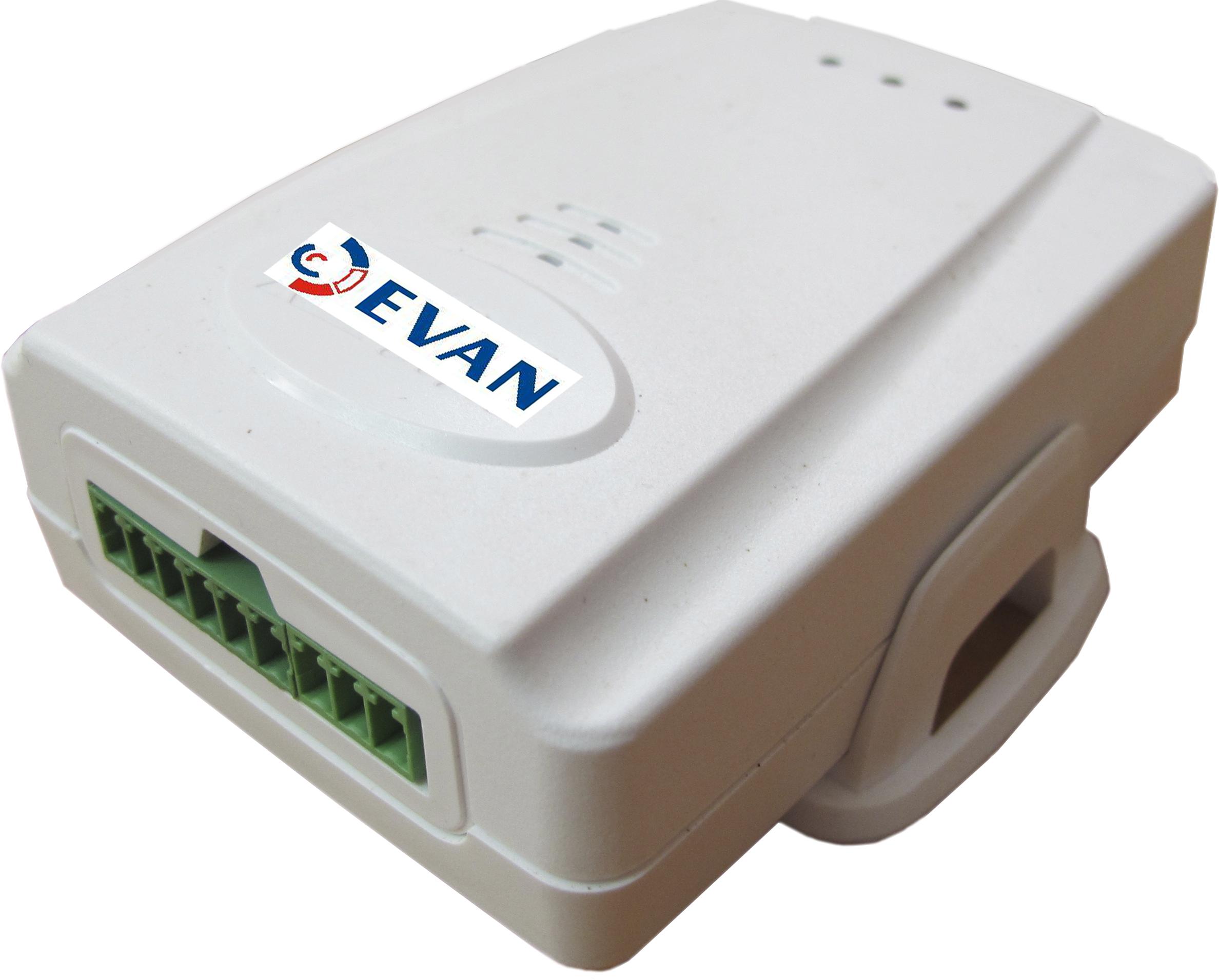

Что собой представляет GSM-модуль

По большому счету, такой модуль представляет собой небольшой компьютер, с помощью которого можно контролировать параметры работы системы отопления и управлять ее включением и отключением дистанционно. Такой блок управления отоплением дома считывает информацию с датчиков и, в случае обнаружения неполадок, отправляет владельцу SMS сообщение.


Приведем некоторые возможности данного приспособления. Например, если вы запланировали поездку на дачу в зимнее время, в общем случае вам пришлось бы запустить отопительный котел по приезду и подождать некоторое время, пока дом прогреется. Благодаря управлению котлом через GSM, дом вас встретит теплом – достаточно лишь отправить сообщение на sim-карту модуля.

Описание устройства

У описываемого устройства есть еще целый ряд возможностей:

  • Модуль информирует хозяина дома о прекращении подачи газа или электроэнергии.
  • В случае возникновения ошибки в работе отопительного котла, хозяин получает сообщение.
  • Блок управления сигнализирует хозяину также об утечке газа или теплоносителя из системы.
  • В отсутствие в доме членов семьи, систему отопления можно запрограммировать на экономное потребление энергии. Для этого с помощью сообщения или звонка отдают команду модулю управления.
  • Владелец дома с помощью звонка или сообщения имеет возможность получить актуальную информацию о состоянии котла и прочих параметрах системы, а также уточнить температуру теплоносителя и воздуха в доме.

Стоит отметить, что все эти возможности доступны лишь в том случае, если в регионе хорошее покрытие сотовой связью любого оператора. Однако помимо сотовой связи, некоторые модели могут связываться с хозяином посредством интернета.

Более подробно принцип работы GSM управления отоплением рассмотрим на примере отечественного комплекса «КСИТАЛ GSM-4T».

Обслуживание

Пожалуй, одним из главных достоинств данной системы является удобство ее эксплуатации.

Официальный сайт производителя предлагает потребителям следующие сервисные услуги:

  • Подробную инструкцию с описанием всех функций устройства, а также методики его подключения и настройки параметров системы.
  • Схему узла управления, в которой прописан порядок подключения всех термодатчиков, а также прочих периферийных устройств.
  • Программные коды для выполнения запросов на пульт для управления отоплением по ключевым параметрам.
  • Программное обеспечение для смартфона с удобным графическим интерфейсом, благодаря которому можно осуществлять дистанционное управление отоплением загородного дома. Установку и настройку программы пользователи смогут выполнить самостоятельно. Софт позволяет работать только с операционными системами Android и iOS.

Характеристики модуля дистанционного управления отоплением

Безусловно, осуществлять дистанционное управление котлом можно только в том случае, если он цифровой. Обычное централизованное отопление с элеваторным узлом для таких целей не подходит в силу конструкционных особенностей.


Система с GSM контроллером для управления отоплением будет иметь следующие характеристики:

  1. В контуре может быть до 5 выносных термодатчиков, подключенных по проводам. Их придется закупить отдельно. Удаленность датчика от центрального блока управления не может превышать 100 метров.
  2. Система сохраняет работоспособность в диапазоне температур от -55 ℃ до 125 ℃. Следовательно, такого запаса вполне достаточно для стабильной работы устройства. Однако обратите внимание на тип сим-карты, которую вы приобретете для модуля. Стандартные карты рассчитаны на работу при положительных температурах. Если установленное GSM управление загородным домом будет находиться в неотапливаемом помещении, лучше выбрать специальную низкотемпературную сим-карту.
  3. Модуль поддерживание функции GSM-сигнализации, то есть к нему можно подключить датчики дыма, систему оповещения о взломе, прослушивание помещения и включение звукового сигнала. Более того, к такому пульту можно подключить даже электронный замок на воротах.
  4. Максимальное потребление электроэнергии модулем составляет 10 Ватт.
  5. В блок управления для GSM контроля отопления можно запрограммировать до 10 разных мобильных номеров. При этом рассылка уведомлений настаивается, как вариант, одновременно на все номера.

Комплектация

В стандартный комплект электронной системы управления входит:

  1. Контроллер, оборудованный GSM модулем и блоком питания.
  2. Портативная антенна для усиления сигнала и обеспечения качественного сигнала даже в местах с недостаточным сотовым покрытием.
  3. Аккумулирующее устройство, которое поддерживает работу контроллера даже при условии отключения электричества. Безусловно, питания хватит лишь для оповещения хозяина о перебоях в электричестве. Обеспечить работу газового котла с электропитанием такое устройство не сможет.
  4. Устройство, считывающее электронные ключи и специальный мастер-ключ для отключения всех блокировок.
  5. Два выносных термодатчика.

Отдельно систему можно доукомплектовать такими устройствами:

  • Дополнительные термодатчики – система способна оперировать одновременно 5 единицами.
  • Датчики разлива воды, открытия окон или дверей, пожара, всевозможные извещатели.
  • Исполнительные приспособления, в частности, питающее реле для двигателя, открывающего ворота.
  • Микрофон для передачи звуковых сигналов по сети.

Мнение потребителей

Обычно стоимость модулей для удаленного управления котлом зависит от комплектации, а также функциональных возможностей той или иной модели приборов. Кроме того, очень часто большую роль в ценообразовании играет известность бренда, то есть, сколько денег было потрачено компанией на рекламу.

Чтобы составить мнение о том, насколько данное устройство полезно, стоит прочесть отзывы потребителей на многочисленных форумах.


В целом, потребители утверждают, что соотношение качества и цены в устройствах для GSM управления отопительной системой вполне достойное. Кроме того, все функции прибора, в том числе управление отопительными приборами и охранная сигнализация работают исправно.

Единственный недостаток, о котором упоминают покупатели, замечают при возникновении сбоев в электропитании. После того, как свет отключают, прибор отправляет уведомление, что аккумулятор разрядился, переходит в режим энергосбережения и не выходит из него после восстановления подачи электричества. Однако данная проблема легко решается простой перезагрузкой модуля – сделать это можно дистанционно. После перезапуска система полностью восстанавливает свою функциональность.

Итог

Таким образом, если в вашем доме установлен котел с цифровой системой управления, установка дистанционного GSM модуля сделает вашу жизнь более комфортной и позволит сэкономить на оплате счетов за коммунальные услуги.

Управление отоплением

Отопительный контроллер  ZONT H-2000

это универсальный контроллер для дистанционного управления системой отопления с функцией приготовления горячей воды.

Настроен для работы в системе отопления, состоящей из одного котла и 3-х контуров: прямого, смесительного и контура бойлера ГВС.

Основные отличия модели от контроллера Н-1000

  • 12 выходов: 6 - релейных, 6 -универсальных (открытый коллектор)
  • Ethernet - технология + GPRS: подключение к интернет по проводу + мобильный интернет
  • 3 встроенных адаптера цифровой шины (OpenTherm – 2 шт., E-BUS – 1 шт.)

Управление осуществляется автоматически по запрограммированному алгоритму, в том числе в зависимости от температуры наружного воздуха, времени и недельного расписания, или вручную – через Интернет-сервис (из личного кабинета www. zont-online.ru) и мобильное приложение (ZONT для iOS и Android). Контроль параметров работы системы отопления доступен из личного кабинета Интернет-сервиса, мобильного приложения и через голосовую связь.

Возможности контроллера

  • 12 управляемых выходов – 6 релейных и 6 универсальных (открытый коллектор)
  • Дистанционное управление СО с 2-мя источниками тепла по программируемому алгоритму
  • Плавное управление смесительными клапанами; Управление насосом ГВС
  • Взаимодействие с комнатными регуляторами (термостатами)
  • Погодное и еженедельное управление
  • Встроенные адаптеры OpenTherm (2 шт.) и E-BUS (1 шт.)
  • Возможность подключения радиоканального оборудования
  • Функция диагностики технического состояния газового котла
  • Возможность управления дополнительными устройствами: циркуляционным насосом, наружным освещением, установкой для полива и т.п.
  • Программирование управления выходами по событию: срабатыванию датчиков, изменению температуры, времени и т. п.
  • Оповещение владельца системы отопления об отклонении параметров системы от заданных значений, авариях и остановках котла, сбоях напряжения питания
  • Графическое отображение динамики изменения рабочих параметров системы отопления, состояния контролируемых входов и управляемых выходов
  • Запись и хранение истории событий: ошибок, аварий, команд управления, изменения температуры в контурах отопления и т.п.
  • Обновление программного обеспечения и смена настроек через интернет (без физического подключения к контроллеру)

Заводская конфигурация контроллера ЭВАН H-2000

Контроллер в заводской комплектации запрограммирован для дистанционного управления системой отопления, в которой:

  • один источник тепла (котел, электрический или газовый, управляемый в релейном режиме через подключение к клеммам для комнатного термостата)
  • один прямой контур (радиаторная группа)
  • один смесительный контур (теплый пол)
  • контура бойлера ГВС
  • циркуляционный насос смесительного контура

4 датчика температуры, промаркированные на заводе и назначенные для работы в соответствии с установленной прошивкой контроллера.

Для управления задействованы релейные выходы с предустановленным алгоритмом управления котлом, смесителем теплого пола, насосами контура радиаторов, контура теплого пола и контура ГВС.

Дополнительно ЭВАН H-2000 обеспечивает дистанционный контроль:

  • параметров работы источника тепла
  • напряжения питания
  • состояния подключаемых датчиков и исполнительных устройств
  • температуры воздуха в помещении, на улице и температуры теплоносителя

При монтаже контроллера важно соблюдать рекомендуемую схему подключения и назначение регулирующих датчиков температуры для управления выходами устройства

Внимание!

ЭВАН H-2000 – сложный прибор, требующий при установке профессиональных знаний по монтажу инженерных систем отопления и слаботочного электрооборудования. Выполнять установку рекомендуется только подготовленным специалистам.

Руководство по эксплуатации ЭВАН H-2000 (PDF, 1.9 Мб) Скачать

Руководство по настройке ЭВАН H-2000 (PDF, 3. 1 Мб) Скачать

Сертификат соответствия ЭВАН H-2000 (PDF, 1.4 Мб) Скачать

Стандартная конфигурация ЭВАН H-2000 (PDF, 0.6 Мб) Скачать

Дистанционное GSM и Wi-Fi управление газовым котлом

Блок дистанционного управления котлом ZONT H-1V

Подходит для газовых котлов: Buderus, Baxi, Bosch, Navien, Viessmann, Vaillant, Ariston, Electrolux, Эван, Ferroli, De Dietrich, Lamborghini, Thermona и др.
Напряжение питания: 10-28В
Температурный диапазон работы: от -30 до +55 °С
Частотные диапазоны GSM-модема: 800, 900, 1800, 1900 МHz
Канал передачи данных: GPRS
GSM антенна: внешняя
Встроенный аккумулятор резервного питания: от 800-1000 мАh
Время выхода на рабочий режим: не более 50 сек
Средний срок службы: 7 лет
Габаритные размеры: 90х50х55 мм
Материал корпуса: Пластиковый на DIN рейку
Голосовой интерфейс, WEB интерфейс, интерфейс 1-Wire, внутренняя энергонезависимая память, поддерживает заданную температуру по индивидуальному расписанию, контролирует техническое состояние оборудования, оповещает при аварии котла или отключении питания, сокращает потребление энергоресурсов, идеально подходит для газовых котлов



Блок дистанционного управления котлом ZONT h2-B for BAXI

Подходит для газовых котлов: Baxi, De Dietrich.
Напряжение питания: 10-28В
Температурный диапазон работы: от -30 до +55 °С
Частотные диапазоны GSM-модема: 800, 900, 1800, 1900 МHz
Канал передачи данных: GPRS
GSM антенна: внешняя
Встроенный аккумулятор резервного питания: LIR-14500, 800 мАh
Время выхода на рабочий режим: не более 50 сек
Средний срок службы: 7 лет
Габаритные размеры: 115х90х35 мм
Материал корпуса: Пластиковый на DIN рейку
Управляет модуляцией горелки котла, поддерживает заданную температуру по индивидуальному расписанию, контролирует техническое состояние оборудования, оповещает при аварии котла, отключении питания и расшифровывает ошибки, сокращает потребление энергоресурсов

Дистанционное управление отоплением в составе системы умный дом, GSM модули для котлов

Комплекс интеллектуального управления инженерными коммуникациями жилища или Умный дом подразумевает интеграцию в свою структуру оборудования контроля и регулировки работы отопительных приборов.

Это позволяет централизованно выполнять все необходимые функции по созданию микроклимата.

За счёт подключения внешних и внутренних термодатчиков автоматизированная система обеспечивает независимую установку температуры в каждом помещении.

Это особенно актуально в частных загородных домах, где установлено индивидуальное отопление. Автоматическое управление отоплением в современных многоквартирных домах является так же решаемой задачей.

Принципы автоматического управления отоплением.

Система Умный дом включает в себя ряд составных частей, которые под управлением центрального контроллера выполняют различные функции. Одна из таких подсистем работает с отоплением.

Она может включать в себя следующие элементы:

  • датчики температуры;
  • детекторы движения;
  • исполнительные устройства;
  • контрольные панели;
  • GSM и WiFi модули;
  • программируемые терморегуляторы.

Датчики температуры устанавливаются в каждом помещении и передают информацию на центральный контроллер. Внешние температурные датчики, интегрированные в комплекс, позволяют оптимально поддерживать температурный режим во всех жилых помещениях.

В загородных частных домах могут использоваться компактные метеостанции, которые отслеживают динамику изменения температуры, наличие осадков и силу ветра.

Эти параметры так же учитываются при выборе температурного режима внутри помещений. Контроль температуры позволяет запрограммировать блок управления на различные сценарии работы системы отопления:

  • утро;
  • никого нет дома;
  • отход ко сну.

Так утром, когда нужно вставать на работу, контроллер сделает воздух в спальне более прохладным.

Сценарий «Никого нет дома» подразумевает снижение температуры теплоносителя или мощности электронагревательных приборов до минимума. Такой режим работы позволяет заметно экономить денежные средства.

Перед приходом хозяев домой автоматика увеличит мощность системы отопления до оптимального уровня. Аналогичный результат будет при непредусмотренном возвращении домой, кого-либо из жильцов. В этом случае команда на увеличение мощности активируется датчиками движения.

Для того чтобы в ночное время в спальне было комфортно, на таймере устанавливается время отхода ко сну. Контроллер увеличит температуру до заданного предела. В системе Умный дом сценарии можно предусмотреть для каждой комнаты включая спальню, гостиную, кабинет и детскую.

Алгоритм работы системы автоматической регулировки режимов отопления программируется самостоятельно.

Устройства обогрева помещений могут быть следующими:

  • радиатор отопления с жидким теплоносителем;
  • тёплый пол;
  • электрические радиаторы;
  • инфракрасные плёночные обогреватели.

Радиаторы, установленные во всех помещениях дома или квартиры, являются самыми распространенными вариантами отопления. Тёплый пол и электрические обогревательные приборы редко используются как основной источник тепла и обычно применяются в качестве дополнительных обогревателей.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ

В понятие дистанционное управление отоплением входит несколько вариантов:

  • изменение режимов по командам центрального контроллера;
  • подача команд с помощью панелей;
  • работа с дистанционным пультом или мобильными устройствами.

Для управления нагревательными приборами используются исполнительные устройства. В многоквартирных жилых домах с центральным отоплением на радиаторы монтируются сервоприводы. Они управляются дистанционно по кабелю или через GSM модуль.

Компактный серводвигатель, управляя вентилем подачи теплоносителя, изменяет температуру радиатора. Такая же система используется и в частных домах, но к ней добавляется блок управления индивидуальным газовым котлом.

Включение электрических нагревательных приборов осуществляется с помощью дистанционных розеток и диммеров. Эти устройства позволяют управлять подачей питающего напряжения на электрические конвекторы, масляные обогреватели и другие устройства аналогичного класса.

Электронная часть умной розетки принимает слаботочный сигнал на включение или отключение потребителя. Управляющим элементом является релейный модуль, который позволяет коммутировать нагрузку в цепях переменного напряжения 220 В при токе до 10 А.

Недостатком такого способа коммутации считается инерционность электрических нагревателей. Из-за этого команды на повышение температуры будут выполняться с задержкой. Контакты реле спустя определённое время могут подгорать. Кроме того режим частого включения и выключения питания негативно сказывается на надёжности обогревателей.

Гораздо более удобными и лишёнными таких недостатков являются диммеры. Это небольшие устройство, выполненные на тиристорах или симисторах, позволяет плавно регулировать мощность подключенной нагрузки практически от 0 до 100%. При этом не требуется полного отключения нагревательного устройства от сети.

Диммерами можно управлять с центрального контроллера, с дистанционного пульта или мобильного телефона. Как и релейные модули, диммеры с ШИМ модуляторами имеют ограничение по мощности нагрузки. В системе Умный дом применяются устройства, рассчитанные на мощность 1,5-3,0 кВт.

Специализированные панели, предназначенные для оперативного изменения параметров отопительной системы, обычно монтируются на стенах. При большом количестве жилых помещений таких панелей может быть несколько, но все они выполняют одинаковые функции. Они могут иметь только набор кнопок или LCD дисплей, на который выводятся все параметры.

Одним из элементов управления отопительным оборудованием является дистанционный пульт. Он выполняет те же функции, что и настенная панель. В современных системах крайне редко используются пульты, работающие на инфракрасных лучах, поскольку они требуют точной ориентации на фотоприёмник.

Гораздо удобнее устройства, передающие команды по радиоканалу. Они обеспечивают трансляцию сигнала на расстояние до 30-50 метров и позволяют дистанционно управлять отоплением дома из любой его точки.

Если в квартире или доме не предусмотрено централизованное управление инженерными коммуникациями, то установку необходимой температуры в помещении можно осуществлять с помощью автономных устройств.

Термостаты, для этих целей устанавливаются непосредственно на радиаторах отопления. Такой прибор оснащён ЖК-дисплеем, на который выводится имеющаяся и требуемая температура в помещении. Его можно программировать на определённую температуру в зависимости от времени суток.

Более универсальным способом является дистанционный блок управления. Он состоит из следующих узлов:

  • датчик температуры;
  • контроллер;
  • модуль GSM;
  • релейный блок.

Термодатчик позволяет измерять температуру в интервале от – 50 до +500 С, которая может быть передана на мобильное устройство связи. GSM модуль так же принимает команды, с помощью которых осуществляется переключение релейного блока. Через контакты реле можно подавать питание на отопительные приборы. К такому устройству можно подключить электрические нагреватели.

УПРАВЛЕНИЕ КОТЛОМ ПО GSM

В загородных частных домах, для отопления и подогрева воды, используются индивидуальные газовые или электрические котлы. В качестве теплоносителя чаще всего используется вода, но есть котлы, где теплоносителем является специальная незамерзающая жидкость. Электрические котлы более безопасны, чем газовые, но электричество стоит дороже бытового газа.

Современные газовые котлы, где теплоносителем является вода, требуют установки дистанционных средств контроля и управления. Это позволит избежать многих серьёзных неприятностей.

Если в зимнее время при низкой температуре прекратится подача газа или погаснет горелка, произойдет замерзание воды в системе. Это приведёт к разрыву водяных магистралей и другим повреждениям. Поэтому владельцы автономного отопления устанавливают у себя дистанционную систему, оборудованную модулем GSM.

Электронный блок такого устройства может контролировать следующие параметры:

  • наличие подачи газа;
  • протечки воды;
  • давление в магистрали;
  • отключение электроэнергии.

Применение электронного блока дистанционного управления с модулем GSM позволяет не только информировать хозяев дома о возникшей аварийной ситуации, но и, в определённых случаях предотвращать её.

GSM модули для контроля за отоплением.

Отечественная промышленность выпускает различные приборы дистанционного управления индивидуальными отопительными котлами, оснащённые модулем GSM. Они отличаются функционалом и ценой.

Система управления и оповещения «Кситал 4Т, 8Т, 12Т» состоит из электронного блока с модулем GSM и аккумулятора резервного питания. Цифра обозначает количество линий (шлейфов), к которым можно подключить следующие датчики контроля:

  • утечки газа;
  • протекания воды;
  • детекторы движения;
  • датчики напряжения и тока.

При срабатывании этих датчиков устройство отправит SMS сообщение на записанные в памяти номера. Для подключения температурных датчиков предусмотрены другие входы. В приборе имеются три электромагнитных реле, управление которыми осуществляется по SMS командам.

Система контроля «Умный Часовой» работает по аналогичному принципу. О любой аварийной ситуации будет сообщено абоненту системы. Аварийные ситуации это отключение электричества, прекращение подачи газа или погасшая горелка.

Наличие двух термодатчиков позволяет контролировать температуру по двум уровням – «максимум» и «минимум». К прибору можно подключить охранные датчики и пожарные извещатели. В этом случае при снятии прибора с охраны система определит, что кто-то пришёл домой и автоматически перейдёт из режима «экономный» в режим «комфорт».

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Что нужно знать об автономных системах управления котлом

Три категории автономных регуляторов котла могут дать огромные преимущества руководителям предприятий.




При всей шумихе, связанной с Интернетом вещей в зданиях, системами автоматизации зданий и сетевыми средствами управления с расширенным или искусственным интеллектом, менеджер объекта может предположить, что эти варианты всегда предпочтительнее автономных средств управления котлом.Но это не так. Автономные регуляторы котла предлагают ряд возможностей, отвечающих потребностям многих предприятий, по более низкой цене, чем более совершенные цифровые технологии.

У многих руководителей предприятий есть веские причины воздерживаться от внедрения более совершенных технологий управления котлами. Некоторые из их проблем включают:

• Безопасность: изоляция объекта от киберпространства защищает от кибер-плохих парней.

• Простота: многие объекты не имеют сложных требований к управлению и могут адекватно контролироваться и контролироваться самодостаточными операторами на месте.

• Жизненный цикл управления: Чтобы избежать устаревания, сложные сетевые элементы управления часто требуют дорогостоящих постоянных обновлений.

• Затраты на консультации, закупку, установку, обучение персонала и постоянный мониторинг. Часто окупаемости просто нет, если сравнивать с тщательно подобранными автономными средствами контроля.

Как ни странно, некоторые из самых крупных котельных нуждаются в минимальном подключении, поскольку они постоянно обслуживаются операторами на месте, обученными определенным способам тонкой работы установки.Часто небольшие учреждения больше всего выигрывают от удаленного мониторинга и вмешательства, и руководителям предприятий следует внимательно изучить каждое учреждение, чтобы определить, в каком направлении двигаться.

Автономные регуляторы котла бывают разных видов. Их можно легко связать с BAS с помощью команд включения / выключения (включения) механического реле и контролировать с помощью входов датчиков, подключенных через управляющее оборудование DDC, но их нельзя настроить удаленно и их внутренние данные (если они содержат) не могут быть прочитаны напрямую внешними устройствами.

Существует три основных категории автономных регуляторов котла. Вот что нужно знать менеджерам по каждому из них.

Основные элементы управления

Автономные базовые элементы управления обычно добавляют температурное «рабочее» устройство в качестве внешнего уровня управления. Общие примеры включают множество котлов, которые все еще доступны с простыми электромеханическими переключателями включения / выключения, срабатывающими по температуре, чтобы котлы могли циклически включаться и выключаться при фиксированной температуре ниже верхнего предела температуры.Эти органы управления могут иметь или не иметь возможность управлять насосами котла или системы через механические реле.

Далее уровень сложности повышается до электронных средств управления, которые могут использовать датчик наружной температуры и программное обеспечение для регулировки температуры на выходе в зависимости от погоды. Некоторые добавляют комнатный датчик, чтобы дополнительно оптимизировать температуру подачи в соответствии с требованиями здания.

Элементы управления

, которые добавляют модуляцию горелки или несколько ступеней котла, стали очень популярными в стремлении к большей эффективности, особенно в зданиях с сильно изменяющейся нагрузкой, например, с большим количеством активных зон.Эти элементы управления обычно активируются одним входом, который может поступать от одного термостата, консолидированным входом из нескольких зон, вплоть до входа разрешения от BAS. После включения элементы управления работают с котлом, как и было задумано, до тех пор, пока не будет снят сигнал разрешения.

Автономные элементы управления позволяют операторам и обслуживающему персоналу легко изменять работу котла на месте, а их изменение обычно довольно просто во время аварийных процедур и процедур технического обслуживания. Это может быть преимуществом или нет, в зависимости от того, кто имеет доступ к котельной.

Интеллектуальное управление

Автономные интеллектуальные элементы управления начали появляться около 25 лет назад, когда электронные цифровые элементы управления вошли в архитектуру котлов. Они расположены за пределами основной цепи безопасности котла и имеют то преимущество, что они способны собирать и регистрировать данные, а также реагировать на внутренние неисправности. Большинство современных моделей оснащены ЖК-дисплеем или светодиодным дисплеем, и многие из них теперь имеют пользовательский интерфейс с сенсорным экраном для упрощения программирования пользователями.

Автономные интеллектуальные элементы управления могут быть оснащены датчиками и цифровыми входами, а в некоторых случаях они управляют ограниченными функциями безопасности через вход датчика. Они также могут быть снабжены механическими или аналоговыми электронными выходами, но не обладают настоящими возможностями цифровой связи.

Содержащиеся в них данные могут быть прочитаны только через их собственные дисплеи пользовательского интерфейса, но, тем не менее, их функциональность может быть весьма впечатляющей. Длинный список функций, включая сообщения об ошибках с выходами сигналов тревоги, регистрацию данных, диагностические функции, исторические тенденции, такие как часы использования, служебные сообщения - вот некоторые из популярных вариантов. Они также могут обеспечивать интегрированную работу циркуляционных насосов, включение нескольких котлов и простой интерфейс с другими устройствами отопления, охлаждения и вентиляции.

Есть несколько известных производителей, производящих дополнительные цифровые элементы управления для вторичного рынка котлов или в качестве опций, поставляемых OEM, но все больше производителей котлов разрабатывают собственные элементы управления собственными силами или в партнерстве со сторонним разработчиком и поставляют их предварительно установленными в качестве часть котельного комплекса.Некоторые из этих элементов управления имеют возможность подачи аналогового сигнала на элемент управления BAS для целей простого мониторинга уровней тепловой мощности, а многие из них имеют цифровой аварийный контакт, чтобы предупредить систему BAS при возникновении неисправности.

Управление котлом / системой

Автономное управление котлом / системой берет на вооружение только что описанное базовое интеллектуальное управление и расширяет его охват за пределы котельной до остальной части здания. Обладая всеми уже перечисленными функциями, производители систем управления воспользовались тем фактом, что интеллектуальные элементы управления могут быть оснащены любым количеством входов и выходов, и начали подавать информацию из остальной части здания в систему управления котлом - либо напрямую, либо путем адаптации дополнительных устройств на сопутствующих элементах управления.Эти элементы управления могут управлять всеми насосами системы в здании, считывать температуру в помещении и управлять зонными клапанами и насосами на основе входных сигналов этих температур в сочетании с настройками отдельных термостатов или датчиков помещения.

Многие модулирующие конденсационные котлы потребительских моделей теперь имеют встроенные средства управления всеми входами и выходами, которые могут потребоваться в небольшом доме. Некоторые котлы, предназначенные для легкой коммерции, также можно заказать с возможностью автономного управления системой, но они, как правило, используют дополнительные модули для расширения своей функциональности, а не пытаются объединить все в один элемент управления. Эти системы работают очень хорошо, могут предложить сложный уровень внутренней системной интеграции по выгодной цене и являются предпочтительным выбором многих владельцев зданий, но удаленный доступ ограничен. Обучение персонала по-прежнему необходимо, чтобы иметь возможность в полной мере использовать все возможности этих средств управления.

Рой Коллвер имеет более чем 40-летний опыт работы в сфере HVAC. Он специализируется на гидронике, уделяя особое внимание технологии котлов, средствам управления и сжиганию газа. Помимо написания статей и обучения по темам, связанным с HVAC, он работает в строительном управлении для машиностроительных фирм.

Отправляйте комментарии и вопросы по адресу [email protected]





Комментарии

Блок управления котлом центрального отопления

Введение

Если в вашем доме есть центральное отопление с газовым котлом, с комнатным термостатом в гостиной, термостат отключает котел, если в гостиной достаточно тепло. После этого отключается котел на весь дом, и отопление других помещений в доме невозможно. Так что, если у вас в гостиной есть открытый камин или дровяная печь, тогда в остальной части дома будет холодно. Поставщик котлов обычно решает эту проблему, установив погодозависимую систему контроля или климатического контроля. Однако такая система имеет недостатки, например: высокий счет за газ. А в сочетании с подогревом пола это плохо работает. Блок управления котлом - лучшее и более дешевое решение.

Характеристики

  • Дает возможность обогревать другие комнаты в доме, даже если термостат в гостиной приказывает котлу ЦО выключиться (функция блокировки).
  • Имеет переключатели на передней панели для временного и постоянного отключения
  • Максимальная температура котловой воды регулируется на передней панели.
  • ЖК-дисплей на передней панели (4 x 20), показывающий измеренную температуру котла, установленную максимальную температуру котла, включение или выключение блокировки с оставшимся временем или «постоянное изменение», программу защиты клапана, если она активна (с оставшимся временем), количество раз запускалась программа защиты клапана, ПЕРЕЗАГРУЗИТЕ, если произошла перезагрузка.
  • «Отказоустойчивый», т.е. если блок управления котлом (BCB) отключен, комнатный термостат будет управлять котлом ЦО в обычном режиме, и отопление будет работать нормально.
  • Сторожевой таймер, который вызывает перезагрузку BCB в маловероятном случае сбоя программного обеспечения.
  • Системе необходим электрический клапан (клапан с электроприводом) для установки в систему горячего водоснабжения теплого пола. Если в текущей установке ЦО есть погодозависимая система управления, этот клапан уже установлен.
  • Встроенная программа защиты клапана предотвращает застревание клапана с электроприводом, закрывая и открывая его примерно каждые прибл. 24 часа.
  • Оптимальная температура воды в трубах теплого пола, в отличие от старой школьной системы погодозависимого контроля. Температура воды в системе подогрева пола не зависит от температуры наружного воздуха.

Преимущества

  • Отопление всех комнат в доме возможно и независимо от температуры жилого помещения.
  • Комфортная температура в гостиной за счет оптимальной температуры воды в трубах теплого пола. Полный контроль температуры воды в трубах теплого пола (в отличие от обычной системы климат-контроля / погодозависимой системы управления).
  • Более низкий счет за газ по сравнению со старой школьной погодозависимой системой управления.
  • Более длительный срок службы вашего котла и меньшая потребность в ремонте таких частей котла, как насос и вентилятор.

Как это работает

BCB подключается к (контактам термостата) котла, термостату жилого помещения и к электрическому клапану (клапан с электроприводом), установленному в системе подачи горячей воды для теплого пола.BCB также подключается к NTC, расположенному на выходной трубе горячей воды котла, измеряющей температуру горячей воды на выходе.

На передней панели BCB находится дисплей, показывающий температуру горячей воды на выходе (Tmeasured), отрегулированную максимальную температуру воды, если «переопределение» активно (Tset), включение, выключение или постоянное переопределение, а также количество раз запускалась программа защиты клапана.

Если BCB не находится в режиме «переопределения» или если BCB отключен от питания, термостат жилого помещения подсоединен к котлу и клапан теплого пола открыт.Теперь термостат в гостиной напрямую управляет котлом ЦО. Как будто BCB там не было. Светодиод на передней панели не горит, а на дисплее отображается: «Override: OFF». Если термостат в гостиной дает команду котлу выключиться, он отключается независимо от температуры в других комнатах дома.

Если нам нужно обогревать одну из других комнат в доме, мы можем «отключить» термостат в гостиной, используя одну из двух кнопок на передней панели BCB. Тумблер можно использовать для постоянного отключения термостата в гостиной.Кнопка может использоваться для временной отмены. Если она нажата, можно выбрать временную отмену от одного до восьми часов, как показано на дисплее. (0-1-2-3-4-5-6-7-8-0 ... и т.д. часов). Если BCB находится в режиме переопределения, об этом сообщается на дисплее, и на передней панели горит светодиод.

В режиме блокировки BCB берет на себя управление котлом ЦО. Выключает котел, если измеренная температура воды на выходе из котла превышает установленную максимальную температуру Tset (на рисунке 59 ° C).Он включает котел, если измеренная температура падает ниже (Tset - h), где h - гистерезис 20 ° C. Таким образом, в нашем случае BCB включает котел, если температура воды на выходе падает ниже 39 ° C. При желании гистерезис h можно изменить в эскизе. BCB теперь поддерживает температуру воды в ЦО между 39 ° C и 59 ° C. Каждую комнату можно отапливать независимо от термостата в гостиной. При желании температуру в помещении можно регулировать с помощью термостатических клапанов на радиаторах.

Температура в гостиной теперь регулируется термостатом в гостиной путем открытия или закрытия электрического клапана в системе подогрева пола.

Как это построить

Строить довольно просто. Подключите компоненты, как показано на графике. Выход 5V Arduino Uno должен быть подключен ко всем соединениям + 5V (стрелки). Также соедините все контакты заземления.

BCB питается от внешнего источника питания 12 В постоянного тока, подключенного к Arduino. Выходная мощность +5 В на Arduino недостаточна для питания как ЖК-дисплея, так и модуля реле, поэтому релейная схема последнего питается от отдельного импульсного источника питания 5 В, LM2596.LM 2596 получает питание напрямую от внешнего источника питания 12 В. Перемычка на модуле реле, соединяющая Vcc и JD-Vcc, должна быть удалена. Пожалуйста, внимательно следуйте схемам.

Загрузите эскиз и загрузите его на свой Arduino, и все готово.

Что вам потребуется:

  • LM2596 Модуль импульсного источника питания 5 В
  • Внешний источник питания 12 В постоянного тока
  • B + B Thermo Technik TS-NTC-103 (10 кОм)
  • Металлопленочный резистор 10 кОм, 0, допуск 1%
  • Потомер 10 кОм линейный (шасси)
  • Резистор 820 Ом (допуск не важен, 10%, 5% или лучше подойдет)
  • Резистор 1500 Ом (допуск не важен, 10 %, 5% или лучше подойдет)
  • Резистор 10 кОм, допуск не важен (2 шт. )
  • Конденсатор 0,1 мкФ (= 100 нФ) 16 В (2 шт.)
  • Кнопка (обычно выключена) )
  • 4 разъема 2.5 мм (шасси)
  • 1 разъем питания (шасси)
  • 4 разъема одиночный 2,5 мм
  • Светодиод, слабый ток, например Kingsbright L53 LYD желтый

Установка

Подключите разъемы электрического клапана, термостата жилого помещения и котла ЦО к соответствующим разъемам BCB. Убедитесь, что выводы NTC должным образом изолированы, например с термоусадочными рукавами. Установить NTC на выходной кран горячей воды котла с помощью стяжек.Подключите разъем NTC к соответствующему разъему BCB. Подключите источник питания 12 В к разъему питания BCB и подключите разъем источника питания к сетевой розетке.

Запуск BCB

После подключения разъема источника питания к сетевой розетке BCB покажет сообщение о загрузке. Он также покажет версию эскиза на экране.

Если тумблер для постоянного дублирования находится в выключенном положении, после загрузки BCB появится следующий экран. На экране отображается измеренная температура воды на выходе из котла (Tmeasured), установленная максимальная температура воды на выходе из котла (Tset), состояние блокировки (выкл.), И он показывает, что BCB загрузился.

Чтобы стереть сообщение «BOOTED», переведите тумблер в положение постоянной блокировки и нажмите кнопку временной блокировки. Загорится светодиод. При этом котел может быть включен BCB.

На дисплее сообщение «BOOTED» теперь заменяется сообщением «# VP = 0», указывающим, что программа защиты клапана (#VP) была запущена 0 раз с момента загрузки BCB (см. Программу защиты клапана.)

Верните тумблер постоянного дублирования в выключенное положение. Светодиод погаснет.

Программа защиты клапана

Программа защиты клапана будет выполняться примерно каждые 24 часа. Он закрывает электрический клапан и открывает его снова, чтобы предотвратить его застревание. Каждый раз, когда VPP запускается, счетчик #VP увеличивается. После # VP = 99 он возвращается к нулю. Во время работы VPP показывает оставшееся время на дисплее BCB. Общее время программы 15 минут.Это может показаться довольно долгим, но многим электрическим клапанам требуется несколько минут, чтобы сработать. Если использовалась функция отмены, первое выполнение VPP будет примерно через 24 часа после ее отключения.

Watchdog

В маловероятном случае сбоя программного обеспечения встроенный сторожевой таймер перезагрузит BCB. Во время перезагрузки на ЖК-дисплее отображается сообщение «REBOOT IN PROGRESS». После перезагрузки BCB будет нормально работать. Сообщение «# VP = ..» будет заменено на «REBOOT», чтобы проинформировать пользователя о том, что произошла перезагрузка.Сообщение можно стереть, как описано в разделе «Запуск BCB».

Беспроводной термостат не подключается к котлу?

Стратегии устранения неисправностей, которые необходимо проверить перед вызовом инженера-теплотехника

Многие современные котлы теперь управляются через удаленный беспроводной термостат: отдельную «коробку», которая подключается к котлу по радиочастоте. Термостат используется для управления нагревом и горячей водой, для установки температуры и для программирования включения нагрева в заданное время.

Теперь, когда наступила осень, многие из нас не смогут снова включить отопление после лета, и это часто бывает, когда мы испытываем проблемы после длительного периода отсутствия (те, кто следовал нашим советам по летнему сантехническому делу, знают, что Всегда разумно включать отопление на короткие периоды каждые несколько недель в течение лета, чтобы все работало как можно дольше!).

В этом блоге конкретно рассматривается, что делать, если удаленный термостат не подключается к котлу.Если это произойдет, вам, возможно, придется вызвать инженера-теплотехника, однако есть ряд вещей, которые вы должны попробовать, прежде чем делать это, потому что на самом деле это может быть что-то простое.

Вот стратегии устранения неисправностей, которые могут помочь вашему термостату снова заработать:

1. Проверьте батареи в термостате

Звучит так очевидно, но это действительно обычная вещь. Поскольку термостат работает в беспроводном режиме, единственным источником питания для него являются батарейки, и они не работают вечно.Попробуйте заменить батарейки, а затем включите обогрев.

2. Разместите термостат ближе к котлу

Общий совет: не держите термостат в непосредственной близости от котла, особенно если котел находится в небольшом помещении или замкнутом пространстве, потому что там может быть теплее. там, чем в других частях дома. Следовательно, термостат будет показывать более высокую температуру, чем на самом деле в доме в целом. Однако, если он находится слишком далеко, вы можете обнаружить, что он теряет соединение.Диапазон термостатов будет варьироваться, но большинство из них даст вам 30-50 м, но, конечно, стены и мебель могут повлиять на это. Просто попробуйте приблизить это и посмотрите, имеет ли это значение.

3. Проверьте наличие помех

Другие интеллектуальные технологии потенциально могут прервать сигнал и помешать ему достичь котла. Умные телевизоры, маршрутизаторы и другие устройства потенциально могут помешать ему подключиться. Переставьте термостат так, чтобы между котлом и термостатом не было никаких предметов такого рода.

4. Включите обогрев.

Звучит глупо, но, возможно, отопление не включается, потому что уже недостаточно холодно! Ваше отопление включится только тогда, когда температура упадет ниже установленной на термостате. Если вы установили очень низкое значение, возможно, температура в помещении упала недостаточно низко. Включите его, и вы можете обнаружить, что он работает нормально.

5. Ознакомьтесь с инструкциями производителя.

Если на термостате отображается код неисправности, вам необходимо проверить, что это означает, и он должен быть указан в буклете с инструкциями, который прилагался бы к устройству (если у вас его нет , большинство можно скачать с сайта производителя).Помимо объяснения того, что означают коды неисправностей, часто будут некоторые инструкции о том, что вы можете сделать, чтобы решить эту проблему. Даже если у вас нет кода неисправности, у многих будет руководство по поиску и устранению неисправностей, которое относится именно к этому устройству, поэтому оно должно быть полезно.

6. Попытайтесь повторно подключиться к котлу.

Если ничего из вышеперечисленного не помогло, вы можете попытаться снова установить соединение. То, как вы это сделаете, будет зависеть от конкретного устройства. Обратитесь к инструкциям производителя или в Google для получения полезных видеороликов и руководств.

7. Перезагрузите котел.

Возможно, неисправен котел, а не термостат. Попробуйте перезагрузить котел и посмотрите, имеет ли это значение.

8. Выключите и снова включите!

Если он работает для компьютеров, он может работать и для термостатов! Это не самая изощренная стратегия, но иногда может сработать реконфигурация. Извлеките батарейки как минимум на 10 минут, а затем замените их (или замените на новые).

Если вы исчерпали все вышеперечисленное, но все еще есть проблемы, пора вызвать инженера, который сможет диагностировать проблему. Конечно, проблема может быть вовсе не в термостате, но ничто из вышеперечисленного не повредит, и все это стоит попробовать, прежде чем вам придется начинать тратить деньги.

Если вы оказались в такой ситуации, позвоните нам по номеру 0800 032 6478 или заполните форму справа.

Управляйте центральным отоплением с мобильного

Независимо от того, пользуетесь ли вы смартфоном или предпочитаете стандартный мобильный телефон, управлять отоплением дома с помощью мобильного телефона с помощью Climote легко, эффективно и надежно.Смартфон - это мощный инструмент, который поможет вам контролировать нагрев, редактировать настройки и многое другое. А ваш мобильный телефон дает вам прямой доступ к домашнему отоплению даже без передачи данных.

Для пользователей смартфонов приложение Climote iPhone для обогрева дома превращает ваш мобильный телефон в обогреватель с дистанционным управлением. Также доступно Android-приложение для отопления дома. Вы получаете быстрый доступ к основным элементам управления нагревом, включая ускорение, редактирование существующих программ и многое другое.

Что можно делать в приложении

  • Краткий обзор настроек отопления
  • Повышение
  • Трюм
  • Отмена
  • Праздник
  • Управление расписанием
  • Изменить настройки времени
  • Управление расписаниями
  • Ручное дублирование

Приложение Climote поддерживается на

Банка

Мобильный телефон

Стандартные пользователи мобильных телефонов могут быстро и легко текстовыми командами climote.Вы получаете прямой контроль над важными функциями, такими как усиление нагрева при необходимости или активация существующих программ отопления. Теперь вы можете «написать» об отоплении дома, чтобы попасть домой в теплый дом.

Команды, которые можно отправить по SMS

                      • Повышение
                      • Трюм
                      • Отмена
                      • Праздник
                      • Ручное дублирование

Узнайте здесь ключевые текстовые команды

Управляйте отоплением с помощью телефона, где бы вы ни находились

Независимо от того, пользуетесь ли вы смартфоном или предпочитаете стандартный мобильный телефон, управлять отоплением дома с помощью мобильного телефона с помощью Climote легко, эффективно и надежно. Смартфон - это мощный инструмент, который поможет вам контролировать нагрев, редактировать настройки и многое другое. А ваш мобильный телефон дает вам прямой доступ к домашнему отоплению даже без передачи данных.

FERROLI - ПОДКЛЮЧЕНИЕ

> CONNECT Wi-Fi модулирующий пульт дистанционного управления с функцией программируемого термостата

Пульт дистанционного управления к позволяет управлять комфортом в доме даже со смартфона .

Подключение к домашней сети Wi-Fi для доступа в Интернет через входящий в комплект приемник RF / WiFi.

CONNECT APP для включения и выключения котла и управления домашним комфортом для отопления / горячего водоснабжения через дистанционное управление со смартфона (iOS и Android)

С помощью приложения можно дистанционно управлять котлами в «развитом» режиме через соединение OpenTherm и в «базовом» режиме через соединение ВКЛ / ВЫКЛ.

Плавное регулирование температуры подачи с климатической компенсацией для котлов, подключенных через OpenTherm («Evolved»).

Плавное регулирование температуры подачи с климатической компенсацией через внешнюю температуру (определяется через Интернет или с помощью дополнительного внешнего датчика) для котлов, подключенных через OpenTherm («Evolved»).

Повышает среднюю сезонную эффективность отопления помещений на + 4%. в сочетании с котлами через соединение OpenTherm.

Регулирование помещения с помощью программируемого термостата ВКЛ / ВЫКЛ, для котлов, подключенных через ВКЛ / ВЫКЛ («базовый»)

Еженедельное почасовое программирование с 30-минутными интервалами (через APP CONNECT).

Считывание внешней температуры из Интернета (через APP CONNECT) или с дополнительного внешнего датчика (если установлен)

Отображение аварийных сигналов также через CONNECT APP

Режим работы: Выкл. , Отпуск, Автоматический, Ручной.

Три изменяемых уровня температуры: Комфорт, Экономия, Защита от замерзания

Индикатор состояния батареи (также из APP CONNECT)

Поставляемый материал: 2 батарейки AAA 1,5 В, настольная подставка, блок питания 230 В перем. Тока, USB-кабель для подключения котла, набор винтов для настенного крепления, руководство пользователя.

Intech 21, Inc. - Модульный контроллер водогрейного котла HMBC-2100

Информация о продукте

Контроллер отопления HMBC-2100 обеспечивает контроль и управление группой отопительных котлов и водогрейных котлов посредством непосредственного управления горелкой. HMBC-2100 регулирует температуру циркулирующей воды в системе отопления в соответствии с изменениями температуры наружного воздуха путем включения или выключения котлов.

Для регулирования количества горячей воды (бытовые котлы), подаваемой в здание, HMBC-2100 автоматически поддерживает температуру горячей воды на заданном уровне, введенном оператором.

HMBC-2100 работает как автономный контроллер или может быть подключен к локальному серверу, который обеспечивает дополнительную настройку параметров HMBC-2100 на основе показаний температуры в квартире в реальном времени, чтобы повысить эффективность теплоснабжения и избежать чрезмерного / недостаточного тепла в квартире. обогрев.

Когда HWHC-2100 подключен к локальному серверу, его можно контролировать и управлять из локальной интрасети и / или Интернета с соответствующей аутентификацией.

Характеристики

  • Возможность управления до шестнадцати котлов отопления и ГВС.
  • Возможность управления двумя клапанами с электроприводом, двумя циркуляционными насосами, заслонками воздуха для горения и вытяжным вентилятором.
  • Поддерживает 2-ходовой моторный клапан с мотором с плавающей запятой.
  • Независимое управление для технологических котлов водяного отопления и водогрейных котлов.
  • Дневной и ночной режимы работы.
  • Утренний период форсирования до 120 минут или вари-форсаж (продолжительность периода форсирования зависит от наружной температуры).
  • Отображение температуры наружного воздуха, температуры ГВС и датчиков системы отопления.
  • Обнаруживает обрыв и короткое замыкание датчиков температуры или их соединений на экране состояния и диагностики.
  • Последовательный контроль даже при выходе из строя датчиков температуры.В этом случае процесс нагрева не прерывается, так как в системе реализованы специальные процедуры.
  • Подходит для различных типов стандартных датчиков температуры и котлов.
  • Обеспечивает управление компенсатором для необычных погодных условий.
  • Программируемая максимальная и минимальная температура воды в системе.
  • Внутренние часы / календарь реального времени с резервной батареей.
  • Автоматический переход на летнее время.
  • Автоматическое управление насосом с регулируемым отключением наружного воздуха.
  • Локальное управление с помощью четырехкнопочной клавиатуры и удобного меню.
  • Защита паролем критических параметров.
  • Дистанционное управление и / или мониторинг через интерфейс RS485.

Система управления смартфоном NaviLink, NHB NCB NPE-A NPE-S NFC

Управляйте своей системой Navien по беспроводной сети из любого места в любое время, для максимального спокойствия

Совместим со всеми безтанковыми водонагревателями, котлами и комбинированными котлами Navien, произведенными после 22 марта 2016 года. . .См. Полный список ниже. Если ваше устройство было произведено до 22.03.2016, у нас есть для вас апгрейд . См. FAQ ниже.

Используйте свой смартфон или планшет для управления ...
↔ температурой
↔ получать диагностические уведомления
↔ получить доступ к данным об использовании
↔ Кроме того, для безрезервуарных водонагревателей серии NPE-A вы можете установить расписание для автоматического включения рециркуляционного насоса.

Удаленный доступ из любой точки мира к вашему котлу Navien, безбаквальному водонагревателю или комбинированному котлу.Приложение включено.

Для работы NaviLink требуется приложение

. Приложение совместимо с Android 4.1 или новее и iPhone 5S под управлением iOS 9.0 или новее.

Alert: Функция планирования NaviLink отключена при установленном HotButton. Таким образом, добавление HotButton в дополнение к расписанию, установленному в приложении NaviLink (например, немедленный запуск системы рециркуляции путем нажатия HotButton), работать не будет. Вот способ получить функцию HotButton с помощью NaviLink без использования Hot Button.Просто отключите недельное расписание. Система вернется к круглосуточной рециркуляции и сразу же запустится (как горячая кнопка).

Совместимые проточные водонагреватели и бойлеры

Модели бесконтактных водонагревателей серии NPE: NPE-150S, NPE-180A, NPE-210A, NPE-240A, NPE-180S, NPE-210S, NPE-240S. Модернизация агрегата НПЭ, произведенная до 22.03.2016
Универсальный бесконденсирующий водонагреватель НПН-У моделей: НПН-160У, НПН-180У, НПН-199У
НПН-Э Модели внешнего неконденсирующегося водонагревателя без конденсата: НПН- 160E, NPN-180E, NPN-199E
Котлы серии NHB: NHB-55, NHB-80, NHB-110, NHB-150.Модернизация агрегата NHB произведена до 22.03.2016
Жаротрубные котлы серии NFB: NFB-175, NFB-200 Коммерческие жаротрубные котлы NFB-C: NFB-301C, NFB-399C
Комбинированные котлы NCB: NCB -150E, NCB-180E, NCB-210E, NCB-240E. Обновление для NCB (без -E) доступно здесь.
Комбинированные пожарные котлы: NFC-175, NFC-200
Пожарные котлы: NFB-175, NFB-200

Часто задаваемые вопросы («FAQ»)

Q1: Могу ли я купить NaviLink для моего устройства Navien, произведенного до 22 марта 2016 г.?
A1: Да, но для этого потребуется установка новой основной платы и передней панели.GadgetsGo предлагает эти обновления уже сейчас. Ссылки на них см. В разделе выше.

Q2: Как я могу определить, было ли мое устройство изготовлено до 22 марта 2016 г.?
A2: Серийный номер вашего устройства серии Navien NPE содержит код даты. Вот ключ. Пятая и шестая цифры - это две последние цифры года. Седьмой символ - это месяц, если это не буква. Если это X, значит, месяц октябрь. Если Y, то ноябрь. Если Z, то декабрь.Восьмая и девятая цифры - день месяца.
Так, например, если серийный номер 7414Z1712461912, то он был произведен 24 января 2017 года.

Q3: Работает ли этот контроллер WiFi с серией Navien CH?
A3: Нет, серия CH несовместима и не может быть обновлена ​​до такой степени.

Q4: Отображает ли приложение NaviLink давление в котле?
A4: Нет, приложение NaviLink не может отображать давление в бойлере.Давление в котле устанавливается при установке гидроники. К вашему сведению, блоки NHB будут работать при давлении от 12,5 до 25 фунтов на квадратный дюйм. Если давление превышает 30 фунтов на квадратный дюйм, тогда PRV выпустит воду под давлением.

Q5: У меня 2 водонагревателя НПЭ-240А. Будет ли работать один Navi-link для них обоих? Если да, можно ли составить отдельные графики для каждого обогревателя?
A5.1: Если два блока NPE-240A не имеют главного / вспомогательного приложения, то да, вы можете использовать один NaviLink для управления обоими нагревателями.NaviLink включает три канала, каждый из которых может обрабатывать восемь каскадных устройств. Таким образом, у вас может быть до 24 систем, подключенных каскадом (8 на канал) или до 3 дискретных устройств, по одной на каждый канал.
Планирование: Да, каждый канал имеет свой собственный планировщик, поэтому у каждого нагревателя будет свое собственное расписание с одним NaviLink. Это позволит использовать разные варианты рециркуляции для каждого канала. Для двух нагревателей должно быть два разных канала. Но если два нагревателя подключены последовательно / каскадно, то будет одно соединение с каждым из двух NaviLink.
A5.2: Два комбинированных котла серии NCB также могут управляться с помощью одного NaviLink.

Q6: Мой дом разделен на 2 квартиры, поэтому у меня 2 отдельных котла. Нужны ли мне два NaviLink, или я могу подключить котлы к одному NaviLink? Могу ли я управлять каждым отдельным NaviLink с помощью приложения для смартфона? Будет ли приложение распознавать и управлять обоими ссылками NaviLink?
A6.1:
Если котлы не подключены каскадом, вам понадобится два NaviLink, по одному на каждый котел.Другими словами, подключить по проводам оба котла к одному NaviLink не получится.
A6.2: Да, приложение может распознавать каждый NaviLink и управлять им. В приложении вы должны ввести каждый идентификационный номер NaviLink.

Q7: Совместима ли NaviLink с проводной панелью дистанционного управления NR-20DU?
A7: Да, частично. Когда NR-20DU подключен к обогревателю, он отключает только возможности удаленного планирования приложения NaviLink. Простое отключение NR-20DU позволяет использовать функцию планирования с помощью приложения NaviLink.Обратите внимание, что микропереключатели на нагревателе должны быть правильно настроены.

Загрузите руководство по NaviLink здесь

Подробный перечень функций NaviLink для каждого обогревателя Navien типа

Функции NaviLink для конденсационных водонагревателей серии NPE-A без резервуаров
• Активируйте рециркуляционный насос перед тем, как вернуться домой, или откуда угодно с телефоном. Для этой функции требуется комплект HotButton по запросу, доступный на вкладке «Связанные гаджеты» на этой странице.
• Запланировать работу рециркуляционного насоса на любое время
• Включение и выключение блока NPE
• Установка температуры на выходе водонагревателя
• Контроль трех каналов из восьми каскадно подключенных блоков NPE
• Уведомление об ошибках, включая диагностический код
• Общее количество рабочих часов
• Просмотр в реальном времени состояния блока NPE
- Текущий расход газа
- Текущая температура на выходе
- Текущая температура на выходе
- Текущий расход воды на выходе
- Текущая температура воды на входе
- Процент воды загрузка тепловой мощности
• Отчеты об использовании по дням и месяцам
- Расход газа
- Время использования горячей воды

Функции NaviLink для конденсационных водонагревателей серии NPE-S без резервуара
• Все, что указано выше для серии NPE-A, за исключением функций рециркуляционного насоса

Функции NaviLink для конденсационного комбинированного котла серии NCB
• Включение и выключение блока NCB
• Мониторинг трех каналов из восьми каскадно подключенных блоков NCB
• Уведомление об ошибках, включая диагностический код
• Общее время работы
• Просмотр в реальном времени состояния блока NCB
- Текущий расход газа
- Текущая температура на выходе
- Текущая температура на выходе
- Текущий расход воды на выходе
- Текущая температура воды на входе
- Процент использования мощности нагрева воды
- Текущая температура в системе отопления / котла
- Отопление помещения / текущая температура подачи в котловую систему
- Текущая температура в обратной линии отопления / котельной системы
• Отчеты об использовании по дням и месяцам
- Норма использования газа
- Время использования горячей воды
- Время использования системы отопления помещения (котла)
- Максимальная наружная температура
- Самая низкая наружная температура ature

NaviLink НЕ МОЖЕТ использоваться для установки выходной температуры обогрева помещения, согласно редакции руководства за март 2019 г.

Функции NaviLink для котлов серии NHB
• Все, что указано в разделе NCB выше, за исключением функций ГВС (горячее водоснабжение)

Функции NaviLink для жаротрубных комбинированных котлов серии NFC (NFC-175, NFC-200)
• Все, что указано в разделе NCB выше

Жаротрубные котлы серии NFB: По состоянию на июнь 2020 года NaviLink НЕ будет контролировать выходную температуру обогрева помещения, несмотря на заявление на веб-сайте Navien.Это может быть исправлено в будущем. Пожалуйста, свяжитесь с Navien для получения текущей информации и запишите дату и имя представителя Navien, с которым вы говорили.

Технические характеристики оборудования NaviLink

Частота Wi-Fi 2,4 ГГц
Протоколы Wi-Fi 802. 11b / г / п
Безопасность Wi-Fi WEP, WPA / WPA / 2, WPA2-PSK / WPA-PSK
Длина кабеля NaviLink
(кабель от NaviLink к нагревателю)
96 дюймов (2.44 метра) с возможностью увеличения до 100 метров с помощью дополнительного соединителя и кабеля
Протокол Ethernet 10 / 100M Base-TX проводная ЛВС
Мощность адаптера питания Вход: 100-240 В переменного тока, 50-60 Гц. Выход: 12 В постоянного тока, 1 ампер
Номинальная мощность NaviLink 12 В постоянного тока, 0,5 А
Размеры 6,9 дюйма x 1.17 дюймов x 4,3 дюйма (175,8 мм x 29,9 мм x 109,8 мм)
Вес изделия 220 г (7,76 унций)

Написание альтернативного номера модели: PBCMAS001

Торговые марки NAVIEN, KD NAVIEN, ComfortFlow, Ready-Link и NaviLink являются собственностью Navien America, Inc.

Дистанционное управление котлом отопления: Дистанционное управление отоплением загородного дома

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Пролистать наверх
