Dual Pixel CMOS AF – это сенсорная технология автофокусировки определения фазы, разработанная для плавного и качественного слежения за объектом во время видеосъемки и быстрой автофокусировки при съемке фотографий в режиме ЖК-видоискателя.

Эта технология, разработанная компанией Canon, подходит для создания профессиональных четких эффектов, а также сохранения четкости объекта, который движется к пользователю, и размытого фона.

Зачем создана технология Dual Pixel CMOS AF?

При выделении объекта съемки с помощью ограничения глубины резкости требуется сохранить контроль над фокусом, если при этом главный объект съемки находится в движении или изменяется плоскость фокусировки.

Система автофокусировки Dual Pixel CMOS AF делает управление фокусировкой при видеосъемке проще и удобнее. Кроме того, технология Dual Pixel CMOS AF значительно повышает удобство фотосъемки в режиме Live View, приближая эффективность съемки в этом режиме к съемке с использованием видоискателя.

Принцип работы

Все эффективные пиксели на поверхности CMOS-сенсора изображений состоят из двух отдельных фотодиодов, которые считываются отдельно для АФ выявления фазы и вместе для обработки изображения. CMOS-сенсор автофокуса Dual Pixel работает на 80% высоты и ширины экрана ЖК-видоискателя и обеспечивает высокую точность изображения.

В отличие от других методов сенсорной автофокусировки, которые назначают определенным пикселям сенсора автофокуса или обработки изображения, пиксели сенсора, созданного на основе технологии Dual Pixel, могут использоваться как пиксели обработки изображения и как пиксели автофокусировки обнаружения фазы. Таким образом, пиксели автофокуса не требуют дополнительной обработки изображения – обеспечивая благодаря этому быструю фокусировку и максимальное качество изображения при фото- и видеосъемке.

Чтобы выявить фазу на плоскости изображения, левый и правый фотодиоды считываются отдельно, а полученные в результате паралаксни изображения используются для вычисления разницы фазы.

С помощью этой техники вычисления разницы фазы АФ можно вычислить положение фокуса объектива.

Для сравнения, если метод автофокусировки выявления контраста для фокусного положение во время движения объектива используется стандартным образом, скорость автофокусировки уменьшается и становится менее плавной.

Датчики фокусировки камер Canon EOS

Система фазовой фокусировки современных цифрозеркальных камер построена на специальных фазовых датчиках, которые получают изображение с помощью дополнительного зеркала фотоаппарата, анализируют данные и дают команды объективу фокусироваться в ту или другую сторону.

В ОВИ видны специальные области, по которым выполняется наводка на резкость. Эти области являются лишь визуальным отображением датчиков фокусировки. На самом деле эти области (точки, или зоны) фокусировки на модуле фокусировки представлены совсем по другому: состоят из вертикальных и горизонтальных полосок, а так же, так называемых «крестообразных датчиков». Вертикальные и горизонтальные области еще называют линейными. Вертикальные полоски (которые могут отображаться в ОВИ как вертикальные прямоугольники) чувствительны к горизонтальным линиям кадра и нечувствительны к вертикальным. Горизонтальные полоски (которые могут отображаться в ОВИ как горизонтальные прямоугольники) чувствительны к вертикальным линиям и нечувствительны к горизонтальным. Крестообразные точки фокусировки (которые могут отображаться в ОВИ в виде квадратов) были созданы как раз для того, чтобы можно было фокусироваться на чем угодно и не волноваться за ориентацию датчика относительно объекта съемки. Также, стоит отметить, что зоны фокусировки могут быть значительно больше их визуального представления в ОВИ 🙂

Камеры Canon используют несколько модулей фокусировки, со временем более продвинутые модули начинают использовать в более ‘простых’ камерах, а для флагманских камер разрабатываются все более и более сложные системы фокусировки.

В некоторых моделях крестообразные точки фокусировки состоят из двух составляющих (2-х ‘полосок’) — вертикальной и горизонтальной, обычно их называют крестообразными точками повышенной точности (high-precision sensor). У каждой из них разные требования к светосиле объектива. Например, камера Canon EOS-1D Mark III имеет 19 крестообразных точек фокусировки повышенной точности, вот только есть один нюанс — для объективов с максимальным относительным отверстием, меньшим, нежели 1:2.8, горизонтальная составляющая таких точек не работает, а сами крестообразные точки превращаются в обычные линейные точки фокусировки с вертикальной ориентацией (кроме центральной).

Обратите внимание, что имеется в виду именно максимальное значение относительного отверстия (диафрагменное число F), а не значение диафрагмы, на которой будет производиться съемка. Фокусировка всегда выполняется при полностью открытой диафрагме и именно ее нужно учитывать.

Если же установить объектив с максимальным диафрагменным числом F2.8, то включаются горизонтальные составляющие крестообразных точек и все 19 точек работают как положено, при этом имеют улучшенные показатели точности в сравнении с обычными крестообразными точками. С одной стороны получаем повышенную точность с F≤2.8, а с другой — ‘теряем’ крестообразную точку с объективами F>2.8.

Концепция системы фокусировки для Canon 1D Mark III

Также есть модели камер, у которых крестообразная точка продолжает работать в обычном режиме (без повышенной точности) на ‘темных’ объективах, а при использовании светосильного объектива просто получает дополнительную точность. Например, Canon 6D с объективами 2.8

С 5.6 указанных значений, точки начинают работать как обычные линейные).5 центральных точек имеют дополнительные крестообразные датчики повышенной точности и, таким образом, являются двойными крестообразными. Дополнительные крестообразные датчики повышенной точности работают только с F≤2.8.

С 5.6 указанных значений, точки начинают работать как обычные линейные). Центральная точка имеет чувствительность -3E.V. Есть много особенностей с некоторыми объективами.Данные по новому модулю фокусировки уточняются.

При 2.8

  • Canon EOS M2 использует 31 точку фокусировки в режиме Live View
  • Canon EOS M10 использует 49 точек фокусировки в режиме Live View

800D, 200D, 250D

Кстати, все камеры при визировании с помощью Live View имеют возможность использовать режим Quick mode, в котором камера производит выход из Live View, выполняет фокусировку с помощью датчиков фазовой фокусировки, после чего снова включает Live View. Камеры 20Da, 40D, 1D Mark III и 1Ds Mark III действительно не имеют полноценной автоматической фокусировки в Live View с использованием непосредственно матрицы фотоаппарата.

Буду признателен за репост и дополнение информации в комментариях 🙂

В комментариях можно задать вопрос по теме и вам обязательно ответят, а также можно высказать свое мнение или описать свой опыт. Для подбора фототехники я рекомендую большие каталоги различной фототехники, такие как E-katalog, или большие интернет магазины, такие как Rozetka. Много мелочей для фото можно найти на Aliexpress.

Сегодня представили Canon EOS 800D, камеру начального уровня, которая мало чем уступает тому же Canon 80D, или сегодня же представленному Canon 77D (его анонс будет чуть позже). По крайней мере, по части видео-возможностей.

Здесь установлен 24-мегапиксельный APS-C CMOS сенсор, как в 750D, 760D, 80D и M5. Как уже было ясно из заголовка, 800D – это самая доступная зеркалка Canon с поддержкой технологии Dual Pixel CMOS AF, когда каждый пиксель матрицы одновременно отвечает еще и за фокусировку в режиме Live View и при съемке видео. Только из-за этой возможности есть большая аудитория, которая предпочтет камеру Canon для съемки видео, а не любую другую, даже при отсутствии возможности съемки видео в 4K разрешении. Например, тем же видео-блогерам с Dual Pixel AF снимать себя и все вокруг гораздо проще, так как не нужно париться по поводу автофокуса вовсе.

Автофокус для фотографов тоже кардинально прокачали. Если кто-то помнит времена xxxD серии, когда было всего 9 точек, из которых только центральная – крестообразная, то это уже давно в прошлом. В Canon 800D установлен модуль автофокуса от 80D, а значит здесь 45 крестообразных точек (в 750D/760D было 19 точек). С учётом того, что сенсор здесь такой же, то можно предположить, что 800D наведется на цель с такой же скоростью и сделать точно такую же фотографию, как могли бы получить с более дорогой 80D. Немного конкуренция внутри линейки намечается, вам не кажется? Особенно с учётом последующих анонсов – 77D и M6.

Ах, да, здесь более быстрый процессор Digic 7, чем в 80D. За счёт этого чуть шире диапазон ISO – от 100 до 25600 (51200 в расширенном режиме) и в теории даже лучше работа на аналогичных значениях чувствительности матрицы. Серийная съемка стала чуть шустрее – 6 fps. Самая короткая выдержка не изменилась – 1/4000 секунды. Записывать видео можно в разрешении Full HD до 60 кадров за секунду с битрейтом 60 Mbit.

Кроме Wi-Fi и NFC, добавили Bluetooth с малым потреблением энергии. С учётом не самой емкой батареи в xxxD серии, это хорошее подспорье. Дисплей остался прежний – 3-дюймовый, сенсорный, 720 х 480 точек, поворотный по всем осям. Видоискатель – 0.82х, покрытие 95%. Вес с батареей – 532 грамма, габариты – 131 x 100 x 76 мм.

Стоимость Canon EOS 800D body – $750, с объективом 18-55 F4-5.6 IS STM – $900, c 18-135mm F3.5-5.6 IS STM – $1300. В продаже появится в апреле 2017 года.

Модели Точки/К.т. Дополнительно
D3о, D6о 3/0 Крестообразные точки отсутствуют, а имеющиеся 3 точки фокусировки имеют вертикальную ориентацию.
300D, 350D, 10D, 1000D 7/1 Центральная точка обычного крестообразного типа, работает с F≤5.6
1100D, 1200D, 1300D 9/1 Центральная точка обычного крестообразного типа, работает с F≤5.6
20D, 20Da, 30D, 400D, 450D, 500D, 550D, 600D, 100D, 200D, 250D, 2000D, 4000D 9/1 Центральная точка крестообразного типа повышенной точности. Датчик повышенной точности работает с объективами F≤2.8, с объективами 2.8 2.8, то центральная точка является обычной крестообразной. Таким образом центральная точка является двойной крестообразной. Все точки, кроме центральной, являются обычными крестообразными точками с объективами F≤5.6.
80D, 90D, 77D, 800D, 6D Mark II 45/45 Центральная точка имеет чувствительность -3E.V. Все точки являются крестообразными. Центральная точка имеет дополнительный крестообразный сенсор повышенной точности, расположенный диагонально (X-ориентация), который работает только с объективами F≤2.8. Таким образом центральная точка является двойной крестообразной. Также центральная крестообразная точка имеет специальное зигзагообразное строение, которое улучшает фокусировку. Крестообразный сенсор Х-ориентации состоит из двойного набора чувствительных линий.
Модель Фокусировка Live View
20Da Автоматическая фокусировка в режиме Live View отсутствует, нужно фокусироваться вручную. Есть 5-ти и 10-ти кратное увеличение только центральной области изображения. Кстати, 5-ти или 10-ти кратное увеличение всегда включено, т.е. вывести картинку на дисплей целиком, с увеличением 1х — нельзя. Также, чтобы сделать снимок, нужно выйти из этого режима, а при просмотре нельзя менять параметры экспозиции.
40D, 1D Mark III, 1Ds Mark III Автоматическая фокусировка в режиме Live View отсутствует (режим Quick mode основан на фокусировке по фазовым датчикам), нужно фокусироваться вручную. Есть 5-ти и 10-ти кратное увеличение области изображения.
450D, 1000D, 1100D, 1200D, 1300D, 500D, 550D, 600D Обычная ‘медленная’ фокусировка по контрасту. Доступно увеличение выбранной области.
2000D, 4000D, 7D, 6D, 60D, 60DA, 50D, 5D Mark II, 5D Mark III, 1D Mark IV, 1D X, 1D C Обычная ‘медленная’ фокусировка по контрасту c функцией определения лиц. Доступно увеличение выбранной области.
650D, 700D, Canon EOS M Используется система Hybrid CMOS AF. Часть пикселей матрицы отведено для системы автофокусировки методом замера разности фаз, правда такая фокусировка работает только в центральной области изображения и служит только для приблизительного наведения на резкость. Доводка фокусировки осуществляется обычной ‘медленной’ фокусировкой по контрасту. Весь потенциал такого метода фокусировки доступен только с объективами Canon STM. Доступно увеличение выбранной области, а также режимы фокусировки FlexiZone Single, FlexiZone Multi и функция с приоритетом лица.
100D, Canon EOS M2, Canon EOS M10 Используется система Hybrid CMOS AF II. Часть пикселей матрицы отведено для системы автофокусировки методом замера разности фаз. Область покрытия составляет 80% (по вертикали и горизонтали), фазовая фокусировка в режиме Live Viewи служит только для приблизительного наведения на резкость. Доводка фокусировки осуществляется обычной ‘медленной’ фокусировкой по контрасту. Весь потенциал такого метода фокусировки доступен только с объективами Canon STM. Доступно увеличение выбранной области, а также режимы фокусировки FlexiZone Single, FlexiZone Multi и функция с приоритетом лица.
Canon EOS M3, 760D, 750D Используется система Hybrid CMOS AF III. Теоретически в 4 раза быстрей технологии Hybrid CMOS AF II. Часть пикселей матрицы отведено для системы автофокусировки методом замера разности фаз. Область покрытия составляет 80% по горизонтали и 70% по вертикали. Доступно увеличение выбранной области, а также режимы фокусировки Tracking AF (только в 760D), FlexiZone Single, FlexiZone Multi и функция с приоритетом лица. Система нормально работает только с объективами с F≤5.6. Если F>5.6 включается обычная фокусировка по контрасту.
70D, 7D Mark II Используется система Dual Pixel CMOS AF. Каждый пиксель на матрице (80% матрицы) разделен на два отдельных фотодиода, для считывания разности фаз. Таким образом все пиксели являются подобием фазовых точек фокусировки. Поддерживаются объективы с F≤11. Для тонкой корректировки фокусировки используется метод по контрасту. Технология нетривиальна, потому детальное объяснение очень велико. Доступно увеличение выбранной области, а также режимы фокусировки FlexiZone Single, FlexiZone Multi и функция с приоритетом лица. Фокусировка достаточно быстрая.
1D X Mark II, Canon 5D Mark IV, 6D Mark II Используется система Dual Pixel CMOS AF. Технология, такая же, как у 70D, 80D, 7D Mark II. Детали уточняются.
Canon EOS M5, M6, M6 Mark II, M50
Используется система Dual Pixel CMOS AF. Технология, такая же, как у 70D, 7D Mark II, 1D X Mark II. Детали уточняются.

Canon EOS 800D – Самая доступная камера с Dual Pixel CMOS AF и 45-точечным фазовым автофокусом

Сегодня представили Canon EOS 800D, камеру начального уровня, которая мало чем уступает тому же Canon 80D, или сегодня же представленному Canon 77D (его анонс будет чуть позже). По крайней мере, по части видео-возможностей.

Здесь установлен 24-мегапиксельный APS-C CMOS сенсор, как в 750D, 760D, 80D и M5. Как уже было ясно из заголовка, 800D – это самая доступная зеркалка Canon с поддержкой технологии Dual Pixel CMOS AF, когда каждый пиксель матрицы одновременно отвечает еще и за фокусировку в режиме Live View и при съемке видео. Только из-за этой возможности есть большая аудитория, которая предпочтет камеру Canon для съемки видео, а не любую другую, даже при отсутствии возможности съемки видео в 4K разрешении. Например, тем же видео-блогерам с Dual Pixel AF снимать себя и все вокруг гораздо проще, так как не нужно париться по поводу автофокуса вовсе.

Автофокус для фотографов тоже кардинально прокачали. Если кто-то помнит времена xxxD серии, когда было всего 9 точек, из которых только центральная – крестообразная, то это уже давно в прошлом. В Canon 800D установлен модуль автофокуса от 80D, а значит здесь 45 крестообразных точек (в 750D/760D было 19 точек). С учётом того, что сенсор здесь такой же, то можно предположить, что 800D наведется на цель с такой же скоростью и сделать точно такую же фотографию, как могли бы получить с более дорогой 80D. Немного конкуренция внутри линейки намечается, вам не кажется? Особенно с учётом последующих анонсов – 77D и M6.

Ах, да, здесь более быстрый процессор Digic 7, чем в 80D. За счёт этого чуть шире диапазон ISO – от 100 до 25600 (51200 в расширенном режиме) и в теории даже лучше работа на аналогичных значениях чувствительности матрицы. Серийная съемка стала чуть шустрее – 6 fps. Самая короткая выдержка не изменилась – 1/4000 секунды. Записывать видео можно в разрешении Full HD до 60 кадров за секунду с битрейтом 60 Mbit.

Кроме Wi-Fi и NFC, добавили Bluetooth с малым потреблением энергии. С учётом не самой емкой батареи в xxxD серии, это хорошее подспорье. Дисплей остался прежний – 3-дюймовый, сенсорный, 720 х 480 точек, поворотный по всем осям. Видоискатель – 0.82х, покрытие 95%. Вес с батареей – 532 грамма, габариты – 131 x 100 x 76 мм.

Стоимость Canon EOS 800D body – $750, с объективом 18-55 F4-5.6 IS STM – $900, c 18-135mm F3.5-5.6 IS STM – $1300. В продаже появится в апреле 2017 года.

Все об автофокусировке — Canon Kazakhstan

Большинство камер EOS имеют два различных режима автофокусировки, а некоторые — три. Хотя в конечном итоге они обеспечивают автоматическую фокусировку объектива, наилучшие результаты можно получить, установив режим в соответствии с объектом съемки.

Покадровая автофокусировка

Режим покадровой автофокусировки подходит для большинства объектов, которые остаются на одном месте во время съемки. Фокусировка фиксируется при первом нажатии на кнопку спуска затвора.

Покадровую автофокусировку лучше всего использовать, если вы не знаете, какой режим использовать, — это универсальная настройка, которая подходит для большинства объектов. На практике можно скомпоновать кадр в видоискателе и нажать кнопку спуска затвора наполовину. Помимо прочего, при этом активируется автофокусировка. Объектив сфокусируется на объекте съемки и зафиксируется. В видоискателе появится зеленый значок, подтверждающий, что фокусировка выполнена, и прозвучит звуковой сигнал фокусировки (если вы не отключили его).

Пока вы удерживаете кнопку спуска затвора нажатой наполовину, фокус не изменится, даже если вы переместите камеру для перекомпоновки кадра. Это быстрый и удобный способ фиксации фокуса. Точка автофокусировки загорится оранжевым цветом, если наводка на резкость не удалась.

В режиме покадровой автофокусировки камера не позволит полностью нажать кнопку спуска затвора, чтобы сделать снимок, если объект не находится в фокусе. Это означает, что если камера не может сфокусировать объектив, вы не сможете сделать снимок.

AI Servo AF (следящая автофокусировка)

Режим AI Servo AF предназначен для съемки быстро движущихся объектов. Камера рассчитывает, где будет находиться объект в момент срабатывания затвора, и фокусирует объектив соответствующим образом.

В режиме следящей автофокусировки (AI Servo AF) не используется фиксация фокусировки, как в режиме покадровой автофокусировки. Камера постоянно проверяет фокусировку и корректирует ее при каждом изменении расстояния между камерой и объектом съемки вплоть до момента экспонирования. Благодаря этому данный режим идеально подходит для съемки движущихся объектов: вы можете удерживать кнопку спуска затвора нажатой наполовину, пока следите за объектом, и нажать ее до конца, чтобы сделать снимок в ключевой момент.

При достижении фокусировки в режиме AI Servo AF точка автофокусировки становится синей. Однако одна из возможных проблем заключается в том, что режим AI Servo AF позволяет спускать затвор, даже если объект не находится в фокусе. Если объектив не завершил смену фокусировки или не смог найти фокус, то в конечном итоге вы получите нечеткое изображение.

Поскольку система является прогнозирующей, она непрерывно рассчитывает следующее положение отслеживаемого объекта, сравнивая результаты расстояния фокусировки по мере их получения. Алгоритм игнорирует показания, если они значительно отличаются от ожидаемых на основе других результатов. Это помогает снизить вероятность полного выхода объектива из фокуса.

Интеллектуальная автофокусировка

Режим AI Focus AF переключается между покадровой и следящей автофокусировкой в зависимости от движения объекта. Камера принимает решение.

Покадровая автофокусировка хорошо подходит для неподвижных и медленно движущихся объектов; следящая лучше подходит для объектов, движущихся со скоростью. Но когда следует переключиться? Это решает камера. Если выбран режим AI Focus AF, камера автоматически переключается из режима покадровой в режим следящей автофокусировки при обнаружении движения объекта с определенной скоростью.

Камера определяет движение, снимая несколько показаний автофокусировки при частично нажатой кнопке спуска затвора. Если расстояние объекта между показаниями изменяется, система делает вывод, что объект движется. Разница между расстояниями позволяет камере определять скорость движения.

Если вы в основном снимаете пейзажи и другие неподвижные объекты, то режим AI Focus AF может стать удобной настройкой по умолчанию. В редкие моменты, когда вам попадется объект, движущийся со скоростью, вам не придется менять режим автофокусировки. Большинство фотографов, снимающие спортивные соревнования и дикую природу, предпочитают использовать режим следящей автофокусировки (AI Servo AF).

Canon EOS 70D первая фотокамера с технологией гибридного автофокуса Dual-Pixel CMOS AF

Компания Canon анонсировала зеркальную цифровую камеру Canon EOS 70D со сменными объективами, рассчитанную на опытных фотолюбителей.

Что же нового принесла эта камера на рынок фотоаппаратуры, чем она отличается от предыдущих моделей Canon и камер других производителей?

Canon EOS 70D — это первая камера, в которой используется технология гибридного автофокуса Dual-Pixel CMOS AF. У каждого пикселя на матрице есть два фотодиода, которые могут считывать информацию как независимо друг от друга при использовании автофокуса, так и совместно при построении изображения.

Технология Dual-Pixel CMOS AF была разработана так, чтобы управление фокусировкой при видеосъемке стало проще и удобнее, опровергая устоявшиеся представления о том, что режим видеосъемки на цифровых зеркальных фотокамерах предназначен только для профессионалов. Кроме того, механизм Dual-Pixel CMOS AF делает съемку в режиме Live View более удобной.

Автофокус Canon EOS 70D совместим с объективами EF- и EF-S-серии, однако не все объективы поддерживают новую технологию.
Ниже в таблице приведен список объективов, поддерживающих новую технологию AF:

Объективы EF-S
EF-S 15-85 mm f/3.5-5.6 IS USM, EF-S 18-55 mm f/3.5-5.6 II, EF-S 18-55 mm f/3.5-5.6 IS, EF-S 17-55 mm f/2.8 IS USM, EF-S 18-55 mm f/3.5-5.6 USM, EF-S 18-55 mm f/3.5-5.6 IS II, EF-S 17-85 mm f/4-5.6 IS USM, EF-S 18-55 mm f/3.5-5.6 II USM, EF-S 18-55mm f/3.5-5.6 IS STM, EF-S 18-55 mm f/3.5-5.6, EF-S 18-55 mm f/3.5-5.6 III
Макрообъективы
EF 50 mm f/2.5 Compact Macro, EF 100mm f/2.8 Macro USM, EF 180mm f/3.5L Macro USM, EF-S 60 mm f/2.8 Macro USM, EF 100mm f/2.8L Macro IS USM
Стандартные объективы и телеобъективы среднего диапазона с постоянным фокусным расстоянием
EF 40 mm f/2.8 STM, EF 50 mm f/1.8, EF 85 mm f/1.8 USM, EF 50 mm f/1.0L USM, EF 50 mm f1.8 II, EF 100 mm f/2 USM, EF 50 mm f/1.2L USM, EF 85 mm f/1.2L USM, EF 50 mm f/1.4 USM, EF 85 mm f1.2L II USM
Стандартные зум-объективы
EF-S 18-135 mm f/3.5-5.6 IS, EF 24-105 mm f/4L IS USM, EF 28-90 mm f/4-5.6 III, EF-S 18-135mm, f/3.5-5.6 IS STM, EF 22-55 mm f/4-5.6 USM, EF 28-135 mm f/3.5-5.6 IS USM, EF-S 18-200 mm f/3.5-5.6 IS, EF 28-90 mm f/4-5.6, EF 28-200 mm F/3.5-5.6, EF 24-70 mm f/2.8L USM, EF 28-90 mm f/4-5.6 USM, EF 28-200 mm f/3.5-5.6 USM, EF 24-70mm f/2.8L II USM, EF 28-90 mm f/4-5.6 II, EF 35-350 mm f/3.5-5.6L USM, EF 24-70mm f/4L IS USM, EF 28-90 mm f/4-5.6 II USM, EF 38-76 mm f/4.5-5.6
Теле зум-объективы
EF 28-300 mm f/3.5-5.6L IS USM, EF 70-200 mm f/2.8L IS II USM, EF 75-300 mm f/4-5.6 IS USM, EF 55-200 mm f/4.5-5.6 USM, EF 70-200 mm f/4L USM, EF 75-300 mm f/4-5.6 II, EF 55-200 mm f/4.5-5.6 II USM, EF 70-200 mm F4L IS USM, EF 75-300 mm f/4-5.6 II USM, EF-S 55-250 mm f/4-5.6 IS, EF 70-300mm F4-5.6 IS USM, EF 75-300 mm f/4-5.6 III, EF-S 55-250mm f/4-5.6 IS II, EF 70-300 mm F4-5.6L IS USM, EF 75-300 mm f/4-5.6 III USM, EF 70-200 mm f/2.8L USM, EF 70-300 mm f/4.5-5.6 DO IS USM, EF 100-400 mm f/4.5-5.6L IS USM, EF 70-200 mm f/2.8L IS USM, EF 75-300 mm f/4-5.6 USM, EF 200-400 mm f/4L IS USM, Extender 1.4x
Телеобъективы с фиксированным фокусным расстоянием
EF 135 mm f/2.8 Soft Focus, EF 300 mm f/2.8L IS USM, EF 400 mm f/4 DO IS USM, EF 135 mm f/2L USM, EF 300 mm f/2.8L IS II USM, EF 400 mm f/5.6L USM, EF 200 mm f/1.8L USM, EF 300 mm f/4L USM, EF 500 mm f/4L IS USM, EF 200 mm f/2L IS USM, EF 300 mm f/4L IS USM, EF 500mm f/4L IS II USM, EF 200 mm f/2.8L USM, EF 400 mm f/2.8L IS USM, EF 600 mm f/4L IS USM, EF 200 mm f/2.8L II USM, EF 400 mm f/2.8L II USM, EF 600mm f/4L IS II USM, EF 300 mm f/2.8L USM, EF 400 mm f/2.8L IS II USM, EF 800 mm f/5.6L IS USM
Широкоугольные объективы с постоянным фокусным расстоянием
EF 14 mm f2.8L II USM, EF 24 mm f/2.8, EF 28mm f/2.8 IS USM, EF 15 mm f/2.8 Fisheye, EF 24mm f/2.8 IS USM, EF 35 mm f/1.4L USM, EF 20 mm f/2.8 USM, EF 28 mm f/1.8 USM, EF 35 mm f/2, EF 24 mm f/1.4L II USM, EF 28 mm f/2.8, EF 35mm f/2 IS USM
Широкоугольные зум-объективы
EF 8-15 mm f/4L Fisheye USM, EF 16-35 mm f/2.8L II USM, EF 20-35 mm f/3.5-4.5 USM, EF-S 10-22 mm f/3.5-4.5 USM, EF 17-40 mm f/4L USM
Как позиционирует свою камеру компания Canon

Подробно познакомиться с характеристиками аппарата можно на сайте производителя камеры: http://www.canon.ru/For_Home/Product_Finder/Cameras/Digital_SLR/EOS_70D/index.aspx
Я же остановлюсь на тех Преимуществах новой камеры, которые выделяет Canon:

  • Камера EOS 70D оснащена новым CMOS-датчиком APS-C разрешением 20,2 млн пикселей и мощным процессором обработки изображения DIGIC 5+, что позволяет получать 14-битные изображения и передавать мельчайшие детали. Естественность цветопередачи дополнена плавностью переходов полутонов.
  • Камера EOS 70D позволяет получать фотографии быстро перемещающихся объектов благодаря использованию серийной съемки со скоростью 7 кадров в секунду при полном разрешении и высокопроизводительной 19-точечной системе автофокусировки крестового типа, обеспечивающей высокую точность и скорость реакции камеры. 19-точечная система автофокусировки перекочевала на новую камеру с известной модели EOS 7D.
  • Камера EOS 70D позволяет создавать видеозаписи в формате Full HD (1080 p) благодаря быстрой и точной автофокусировке, обусловленной использованием уникальной технологии Dual-Pixel CMOS AF компании Canon.
  • Возможность удаленной съемки с разных ракурсов благодаря модулю Wi-Fi: для этого необходимо подключить камеру EOS 70D к компьютеру, ноутбуку, планшету или смартфону, после чего можно будет управлять съемкой удаленно. Изображения можно просматривать и тут же отправлять родственникам и друзьям, делиться ими в социальных сетях.
  • Даже в условиях низкой освещенности камера EOS 70D сохраняет высокую производительность. Устройство предлагает диапазон значений ISO до 12800 с возможностью расширения до 25600, что позволяет получать фотографии при съемке с рук в условиях низкой освещенности без использования вспышки.
  • Камера позволяет использовать интуитивно понятные сенсорные элементы управления, расположенные на экране, для съемки объектов в неожиданных ракурсах или из неудобных положений с помощью сенсорного дисплея емкостного типа с переменным углом наклона Clear View II, диагональю 7,7 см (3,0″) и соотношением сторон 3:2, разрешение которого составляет 1 040 000 точек, для создания изображений высокого качества в режиме Live View, поиска наиболее удачного угла съемки и построения кадра.

По мере знакомства с камерой мы постараемся подтвердить или опровергнуть данные утверждения Canon.

Сравнение камеры с ее предшественниками

Ключевое отличие Canon EOS 70D от своего предшественника, Canon EOS 60D, — новая 20,2-мегапиксельная матрица с поддержкой фокусировки методом разности фаз. Также у новой модели появилась 19-точечная система автофокусировки от EOS 7D и поддержка беспроводных сетей Wi-Fi. Корпус защищен от попадания внутрь влаги и пыли.

Внешних отличий у EOS 70D от 60D практически никаких нет. Все тот же, подчиненный эргономике дизайн.

Те минимальные изменения, которые удалось обнаружить, связаны с приближеннием к современным стандартам Canon, в части схемы управления камерой.

  • кнопки Info и Menu переехали в верхний левый угол;
  • клавиши удаления и просмотра отснятого материала — ближе к диску управления.

На верхней части корпуса фотокамеры:

  • колесо переключения режимов получило небольшую переработку. Теперь оно вращается на 360 градусов, имеет творческую зону, базовую зону и пользовательский режим съемки. В центре колесика появилась кнопка-блокировки.

Ниже приведены схемы расположения элементов управления камерой:

Корпус достаточно продуман в плане защиты от попадания внутрь пыли, брызг воды и грязи.
Камера надежно лежит в руке. Есть анатомические выступы и под средний, и под большой палец, кнопка спуска расположена под удобным углом, материал использован предельно цепкий.

Интерфейс меню отлично знаком всем, кто уже работал с камерами Canon. Та же горизонтальная навигация по вертикальным спискам, достаточно простая, но и относительно громоздкая. Добавлены довольно крупные иконки сенсорного управления, дающие возможность минимально обращаться к навигационным дискам. Профессиональным фотографам оставлена возможность полного управления камерой при помощи кнопок вслепую, что очень важно для них.

При визировании по видоискателю на экран можно выводить основную информацию о съемке, дополнительную информацию о съемке, виртуальный горизонт; при нажатии клавиши Q доступно быстрое меню: в нем удобно при помощи сенсорного экрана мгновенно выставлять нужные настройки, которых не слишком много.

Результаты практического знакомства с камерой при тестовых съемках

Для тестовых испытаний мне предоставили камеру Canon EOS 70D без объектива, вследствие чего я использовал объективы, имеющиеся в моем личном арсенале: Canon EF 50/1,4 USM, Canon EF 70–300 DO IS USM, Tamron SP AF 28—75/2,8 Di LD, Sigma AF 12–24 EX DG HSM. Все перечисленные объективы разрабатывались для полнокадровых камер.

Автофокус

Меня, как, наверное, и многих, кто читает сейчас данный обзор, интересовало, оправдаются ли ожидания, связанные с новой технологией гибридного автофокуса Dual-Pixel CMOS AF. Поэтому первым же испытанием камеры, как только она оказалась у меня в руках, была проверка автофокуса. Проверял я ее работу со всеми объективами, которые выделил для тестовой съемки.

Опережая события, сразу скажу, что из четырех объективов использовать новые свойства матрицы, связанные с технологией Dual-Pixel CMOS AF, смогли только два объектива Canon, которые входят в таблицу совместимых объективов, приведенную выше. Два других объектива обеспечивали наводку на резкость, используя возможности контрастного автофокуса, что сразу почувствовалось.

Исходя из того что для данного аппарата была применена 19-точечная система автофокусировки крестового типа, которая используется на фотоаппарате более высокого класса Canon EOS 7D и которая хорошо себя зарекомендовала, основное внимание было уделено проверке работы автофокусировки в режиме Live View.

Учитывая, что уже два года в моем арсенале есть беззеркальная камера Sony NEX-5N, при проверке работы автофокуса камеры Canon EOS 7D в режиме Live View я невольно сравнивал обе камеры по этому показателю.

1. Первый режим, который был мной проверен, — это работа автофокуса при медленном повороте камеры или ее приближении к объекту съемки, без проведения фотосъемки в нормальных условиях при нормальном освещении. Камера Canon EOS 7D, по моим ощущениям, ничем не уступала моей беззеркальной камере и практически постоянно держала в фокусе объекты, которые попадали в поле зрения фотоаппарата. То есть в режиме видеосъемки, как мне кажется, нареканий у тех, кто захочет снимать фильмы этой камерой, не будет. Ранее я пробовал снимать в режиме Live View камерами Canon 5D Mark II–III и помню, что это не доставляло мне удовольствия: чтобы навестись на резкость, объектив начинал ерзать туда-сюда, издавая заметный шум, и требовалось значительное терпение, чтобы дождаться результата. Здесь же все было комфортно. Объектив уверенно держал в фокусе объект, который менял расстояние до фотоаппарата, при этом все происходило практически бесшумно и плавно.

2. Второе, что я проверил, — это фотосъемка в обычных условиях с нормальным освещением. Наводка на резкость происходила практически мгновенно и в случае нажатия на спусковую кнопку, и в случае касания сенсорного экрана пальцем, только во втором случае фотоаппарат уже наводился на резкость именно в ту точку, которая была отмечена соприкосновением, что часто бывает очень удобно. При этом, если камера в автоматическом режиме выбирала до касания иной объект, согласно алгоритму программы, допустим, находящийся по центру, то после касания экрана, допустим, с какого-либо края, происходила плавная перенастройка резкости с последующим спуском затвора.

3. Самой интересной оказалась проверка работы автофокуса в темном помещении с рассеянным светом, в котором светлый объект находился у светлой стены. Сначала я попытался снять этот объект в обычном режиме зеркального фотоаппарата, но не тут-то было. Даже при наличии 19-точечной системы автофокусировки крестового типа камера долгое время пыталась осуществить наводку на резкость, но в конце концов оставила эту затею. А вот в режиме Live View произошло неожиданное: фотоаппарат беспроблемно захватил объект практически сразу, не сделав ни одного лишнего движения. При этом в тех условиях, которые были мной созданы, моя беззеркальная камера, имеющая только контрастную наводку на резкость, также отказывалась наводиться на резкость. Мне кажется, здесь сработала слаженность как новой системы автофокусировки по технологии Dual-Pixel CMOS AF, так и стандартной системы контрастного автофокуса, которая, кстати, с объективом, не входящим в список совместимых, также не могла провести автофокусировку.

1/125 с; f/1,4; ISO 12800 Осуществить наводку на резкость в данных условиях камера Canon EOS 70D смогла только с применением новой технологии двухпиксельного CMOS-автофокуса.
Посмотреть оригинальную фотографию

Исходя из практических проверок, о которых я рассказал выше, могу сказать, что новая система автофокусировки с применением технологии Dual-Pixel CMOS AF с честью выдержала испытания даже в созданных мной довольно сложных условиях освещения: когда основная система автофокусировки отказалась работать, новая система обеспечила наводку на резкость. Можно сказать, что наконец-то камеры Canon стали обладать способностью обеспечивать с приемлемой скоростью автофокусировку в режиме Live View; это высоко оценят те, кто любит снимать в режиме визирования по дисплею, и, конечно, видеолюбители, которые зачастую отключают автофокус при видеосъемке и наведение на резкость осуществляют вручную.

Высокие ISO

Обычно, когда в мои руки попадает камера, второе, что я исследую после оценки скорости работы автофокуса, — это то, как камера работает на высоких ISO.

Если честно, то до того как камера попала ко мне, этот момент довольно сильно меня беспокоил. Вот сайт, где я часто смотрю результаты тестирования матриц:

Сайт Адрес сайта Краткая характеристика
DXOMARK http://www.dxomark.com/ Сайт известной фирмы, разработчика программного обеспечения для конвертирования RAW файлов, который посвящен глубокому изучению матриц фотоаппаратуры и их взаимодействию с популярными объективами

Результаты теста меня не обнадеживали:

Я сравнил тестируемый аппарат с теми, которыми снимал последние годы и увидел, что он по тестам занимает последнее место:

Матрица
Canon EOS 70D Sony NEX-5N Canon EOS 5D Mark II
Тип матрицы CMOS CMOS Live MOS
Дата объявления 02.07.2013 24.08.2011 17.09.2008
Максимальное разрешение 5496×3670 4928×3276 5634×3753
Число эффективных пикселов, млн. 20,17 16,14 21,14
Физический размер
Матрицы, мм
15,0×22,5 15,6×23,4 24,0×36,0
Кроп-фактор 1,60 1,50 1,00
ISO широты 100 — 25 600 100 — 25 600 50 — 25 600
Шаг пикселя (мкм) 4,1 4,7 4,7 6,4
Затвор Тип Электронный / механический Механический Механический
Бит на пиксель 14 12 14
Общий бал 68 77 79
Глубина цвета 22,5 бит 23,6 бит 23,7 бит
Динамический диапазон 11,6 Evs 12,7 Evs 11,9 Evs
Low-Light ISO 926 ISO 1079 ISO 1815 ISO

Я, конечно, понимал, что у матрицы Canon EOS 70D самые маленькие по площади пиксели, однако была надежда, что новые технологии многое меняют.

Но первые же результаты съемок немного изменили мое представление о камере в этом тесте в лучшую сторону.
Из практики съемки своими фотоаппаратами я четко определил для себя, что по возможностям съемки на высоких ISO:


1.Камера Canon EOS 5D Mark II обеспечивает съемку, при которой я могу распечатывать снимки выставочного формата вплоть до ISO 6400 (съемка в театре). Выше уже сложно бороться с шумом, падает детализация и плывут цвета.

2. Камера Sony NEX-5N обеспечивает съемку, при которой я могу распечатывать снимки выставочного формата вплоть до ISO 3200 (съемка в театре). Выше, на ISO 6400, уже сложнее бороться с шумом, еще выше падает детализация и плывут цвета.

Камера Canon EOS 70D в этом отношении преподнесла мне сюрприз.
Практически до чувствительности 12800 цвет сохранялся стабильным и только на 12800 немного поплыл.

Вот тестовые снимки, снятые с использованием объектива Canon 50/1,4 при постоянной диафрагме f/4,0:

Результаты анализа приведенных тестовых снимков позволяют сделать следующие выводы:
1. Полностью рабочим можно считать диапазон ISO 100–3200, позволяющий при соответствующей обработке проводить печать снимков выставочного формата.
2. Пороговым значением можно считать ISO 6400, хотя при определенных условиях и содержании снимка и с этой чувствительностью можно отпечатать фотографии выставочного формата.
3. Даже при значении ISO 12800 в случае большой необходимости можно делать снимки для демонстрации в Интернете и печати малого размера, однако потребуется более серьезный подход к шумоподавлению при конвертации.

ISO12800; 1/125 после серьезной обработки при конвертации по удалению шума.
Посмотреть оригинальную фотографию

100% увеличение предыдущего снимка

Ниже я приведу несколько снимков снятых на высокой чуствительности разными объективами:

Soligor 19-35 (35 мм), ISO 5000, 1/125, f4,5, RAW, шумоподавление в камере отключено, при конвертировании Параметры уменьшения шума Светимость — 0, цветность — 25.
Посмотреть оригинальную фотографию

100% увеличение предыдущего кадра

Soligor 19-35 (35 мм), ISO 8000, 1/125, f4,5, RAW, шумоподавление в камере отключено, при конвертировании Параметры уменьшения шума Светимость — 0, цветность — 25.
Посмотреть оригинальную фотографию

100% увеличение предыдущего кадра

Tamron 28-75 (70 мм), ISO 4000, 1/125, f2,8, RAW, шумоподавление в камере отключено, при конвертировании Параметры уменьшения шума Светимость — 0, цветность — 25.
Посмотреть оригинальную фотографию

100% увеличение предыдущего кадра

Tamron 28-75 (70 мм), ISO 2500, 1/125, f2,8, RAW, шумоподавление в камере отключено, при конвертировании Параметры уменьшения шума Светимость — 0, цветность — 25.
Посмотреть оригинальную фотографию

100% увеличение предыдущего кадра

Canon 50, ISO 1250, 1/125, f1,6, RAW, шумоподавление в камере отключено, при конвертировании Параметры уменьшения шума Светимость — 0, цветность — 25.
Посмотреть оригинальную фотографию

100% увеличение предыдущего кадра

Для оценки показателей, рассматриваемых в тестах DXOMARK, таких как динамический диапазон и глубина цвета, требуется хорошая лаборатория с откалиброванным монитором и светом в студии; учитывая, что тестовая съемка в домашних условиях не позволяет даже приблизиться к уровню профессиональной лаборатории DXOMARK, я просто приведу несколько тестовых снимков и выскажу свое отношение к тем результатам, которые даны в тестах.

Canon 70-300DOIS, ISO12800, 1/80, f5.0. Тот случай, когда и ISO12800 становится рабочей.
Посмотреть оригинальную фотографию

Canon 70-300DOIS, ISO640, 1/80, f5.0
Посмотреть оригинальную фотографию

Canon 70-300DOIS, ISO640, 1/160, f5.0
Посмотреть оригинальную фотографию

Canon 70-300DOIS, ISO3200, 1/160, f5.6
Посмотреть оригинальную фотографию

Canon 70-300DOIS, ISO1600, 1/125, f5.0
Посмотреть оригинальную фотографию

Canon 70-300DOIS, ISO200, 1/126, f5.6
Посмотреть оригинальную фотографию

Tamron 28-75/2.8, ISO4000, 1/125, f2.8
Посмотреть оригинальную фотографию

Как мне кажется, по параметрам Динамический диапазон и Глубина цвета 70D проигрывает моим камерам. Здесь мои впечатления совпадают с тестами DXO.

Выводы: Камера получилась неплохая. Сделан значительный шаг вперед по сравнению с Canon EOS 60D, по многим параметрам она сильно приблизилась к камере более высокого ценового диапазона Canon EOS 7D, а в чем-то превзошла и не только ее. Я говорю о новой технологии двухпиксельного CMOS-автофокуса, который особенно понравится тем, кто не равнодушен к Видео.

Технические характеристики
Датчик изображения
Тип CMOS, 22,5×15,0 мм
Эффективное количество пикселей Прибл. 20,20 млн
Общее количество пикселей Прибл. 20,90 млн
Соотношение сторон 3:2
Фильтр нижних частот Встроенный/фиксированный с фторсодержащим покрытием
Очистка датчика изображения Встроенная система очистки EOS
Тип цветного фильтра Основные цвета
Основные цвета DIGIC 5+
Тип
Объектив
Крепление объектива Объективы EF/EF-S
Фокусное расстояние Эквивалент 1,6 фокусного расстояния объектива
Фокусировка
Тип TTL-CT-SIR с CMOS-датчиком
Система/точки автофокусировки 19 точек автофокусировки крестового типа (повышенной чувствительности при f/2,8 в центре)
Рабочий диапазон автофокусировки EV −0,5–18 (при 23°C и ISO 100)
Режимы автофокусировки AI Focus (интеллектуальная автофокусировка),
покадровая,
AI Servo (следящая автофокусировка)
Выбор точки автофокусировки Автоматические списки выбора: 19-точечная автофокусировка,
ручной выбор: автофокусировка в единой точке,
ручная настройка: зональная автофокусировка,
точки фокусировки могут выбираться по отдельности для вертикального и горизонтального режимов съемки
Выбранная точка автофокусировки Указания на ЖК-дисплее в видоискателе, работающем на пропускание, а также на верхней ЖК-панели и экране оперативного управления
Предикативная (упреждающая) автофокусировка Есть, до 8 м
Фиксация автофокусировки Фиксируется при нажатии кнопки затвора наполовину в режиме покадровой автофокусировки (One Shot AF) или при нажатии кнопки фиксации автофокусировки
Подсветка для автофокусировки Пульсирующее срабатывание встроенной вспышки или дополнительной специальной вспышки Speedlite
Ручная фокусировка Включается на объективе
Микрокорректировка автофокусировки C.Fn II-13 +/-20 шагов (настройка зума от широкоугольного до телеположения),
настройка всех объективов на одно и то же значение,
индивидуальная настройка до 40 объективов,
сохранение настроек под объективы по серийным номерам
Управление экспозицией
Режимы замера экспозиции TTL-замер при полностью открытой диафрагме при помощи 63-зонного двухслойного кремниевого фотоэлемента
(1) Оценочный замер (связан со всеми точками автофокусировки)
(2) Частичный замер (прибл. 7,7% площади по центру видоискателя)
(3) Точечный замер (примерно 3,0% площади по центру видоискателя)
(4) центрально-взвешенный замер
Диапазон работы экспонометрического устройства EV 1-20 (при 23°C с объективом 50 мм f/1.4 и ISO100)
Фиксация экспозиции Автоматический режим: доступен в режиме покадровой автофокусировки при оценочном замере по достижении фокусировки
Вручную: с помощью кнопки фиксации экспозиции в режимах творческой зоны.
Компенсация экспозиции +/-5 EV с шагом 1/3 или 1/2 (можно сочетать с автоматическим брекетингом (AEB)).
Автоматический брекетинг экспозиции (AEB) 2, 3, 5 или 7 кадров +/- 3 EV, с шагом 1/3 или 1/2 ступени
Чувствительность ISO Авто (100-12800),100-12800 (при шаге 1/3 ступени или целая ступень)
Доступно расширение ISO до H: 25600
Во время съемки видео: авто (100-6400),100-6400 (при шаге 1/3 ступени или целая ступень) чувствительность ISO может быть расширена до H: 12800
Затвор
Тип Фокальный затвор с электронным управлением
Выдержки 30—1/8000 с (при шаге 1/2 или 1/3 ступени), длительная выдержка (полный диапазон выдержки. Доступный диапазон зависит от режима съемки).
Баланс белого
Тип Автоматический подбор баланса белого с помощью матрицы
Значения Авто, Дневной свет, Тень, Облачно, Лампа накаливания, Белый,
Флуоресцентные лампы, Вспышка, Ручной, Цветовая температура.
Компенсация баланса белого:
1. Синий/Янтарный +/-9
2. Пурпурный/ Зеленый +/-9.
Брекетинг баланса белого +/-3 ступеней с шагом одна ступень
3 брекетированных изображения на каждое нажатие кнопки затвора.
Сдвиг синий/янтарный или пурпурный/зеленый на выбор
Видоискатель
Тип Пентапризма
Угол охвата (по вертикали/горизонтали) Прибл. 98%
Увеличение Прибл. 0,95x
Диоптрийная коррекция От −3 до 1 м-1 (диоптрии)
Зеркало Полупрозрачное зеркало быстродействующего типа (соотношение пропускание/отражение 40:60, изображение не обрезается краями зеркала с объективами EF f/4 IS USM размером 600 мм или меньше)
ЖК-дисплей
Тип TFT-дисплей Clear View II с переменным углом наклона с диагональю 7,7 см (3,0«) и соотношением сторон 3:2, прибл. 1,04 млн. точек
Угол охвата Прибл. 100%
Угол обзора (по горизонтали / вертикали) Примерно 170°
Покрытие Антибликовое, твердой структуры, устойчивое к пятнам
Настройка яркости Можно выбрать один из семи уровней яркости
Вспышка
Встроенная вспышка GN (ISO 100, м) 12
Угол охвата встроенной вспышки для фокусн. расст. до 17 мм (35-мм экв.: 28 мм)
Время восстановления встроенной вспышки Прибл. 3 с
Режимы Авто, ручной режим вспышки, встроенный передатчик Speedlite
Уменьшение эффекта «красных глаз» Да, с помощью лампы уменьшения эффекта «красных глаз»
X-синхронизация 1/250 c
Компенсация экспозиции вспышки +/- 3 EV с шагом 1/2 или 1/3 ступени
совместимость внешней вспышки E-TTL II со вспышками Speedlite серии EX, беспроводное управление несколькими вспышками
Съемка
Цветовое пространство sRGB и Adobe RGB
Режимы перевода кадров Покадровая, непрерывная L, непрерывная H, автоспуск (2 с+пульт, 10 с +пульт), бесшумная покадровая съемка, бесшумная серийная съемка
Серийная съемка Макс. Прибл. 7 кадров/с. (скорость сохраняется до 65 изображений (JPEG) (с картой UHS-I), 16 изображений (RAW))
Режим Live View
Тип Электронный видоискатель с датчиком
Угол охвата Прибл. 100% (по горизонтали и вертикали)
Скорость видеозаписи 30 кадров/с
Фокусировка Ручная фокусировка (увеличение изображения в 5x или 10x с любой точки на экране)
Автофокусировка: двухпиксельный CMOS-автофокус (обнаружение лиц и отслеживание автофокусировки, по подвижной зоне (одной или нескольким)), определение разности фаз (Скоростной режим)
Замер Оценочный замер в реальном времени с помощью датчика изображения
Оценочный замер, частичный замер, точечный замер, центрально-взвешенный усредненный замер.
Функции дисплея Наложение сетки (3 варианта), гистограмма, несколько значений соотношения сторон
Типы файлов
Типы фотофайлов JPEG (совместимый с Exif 2.21 [Exif Print]) / стандарт файловой системы для камер Design Rule for Camera File System (2.0),
RAW: RAW, M-RAW, S-RAW (14-битный, оригинальный Canon RAW, версия 2),
Совместимость с форматом заказа цифровой печати [DPOF] версии 1.1
Одновременная запись RAW+JPEG Есть, любая комбинация RAW + JPEG, M-RAW + JPEG, S-RAW + JPEG.
Типы видеофайлов MOV (Видео: H.264 с внутрикадровым/межкадровым сжатием, Звук: Linear PCM, уровень записи может быть вручную настроен пользователем)
Продолжительность видеосъемки Макс. продолжительность 29 мин 59 с, макс. размер файла 4 ГБ (если размер файла превышает 4 ГБ, автоматически создается новый файл)
Другие функции
Водо-/пылезащищённый корпус Есть (как у EOS-1N)
Интеллектуальный датчик ориентации Есть
Увеличение при просмотре 1,5x — 10x
Интерфейс
Компьютер Высокоскоростной USB-порт
Другое Выход видео (PAL/ NTSC) (интегр. с USB-терминалом), минивыход HDMI (совместим с HDMI-CEC), внешний микрофон (3,5-мм стерео мини)
Носители
Тип Карта SD, SDHC или SDXC (UHS-I)
Источники питания
Аккумуляторы Литиево-ионный аккумулятор LP-E6 (входит в комплект), в качестве элемента питания для календаря и настроек
Запас заряда аккумулятора Прибл. 920 (при 23°C, AE 50%, FE 50%)
Прибл. 850 (при 0°C, AE 50%, FE 50%)
Источники питания и зарядные устройства Комплект сетевого питания ACK-E6, Зарядное устройство LC-E6, Зарядное устройство для зарядки в автомобиле CBC-E6
Физические характеристики
Материалы корпуса Алюминий и поликарбонатная смола с проводящим стекловолокном
Условия эксплуатации 0 — 40°C, при влажности 85% и менее
Размеры (Ш x В x Д) 139,0×104,3×78,5 мм
Вес (только корпус) Прибл. 755 г (по стандарту тестирования CIPA включая аккумулятор и карту памяти)

Что такое Dual Pixel AF простыми словами или какие бывают автофокусы | BARASHIK_PHOTO

В этой статье разберем, как работает Dual Pixel CMOS AF от Canon простыми словами, попутно затронув в принципе всю работу разных систем автофокусировки.

Для начала пробежимся по всем видам автофокуса.

Контрастный автофокус

Контрастный автофокус может применяться в любых видеокамерах и цифровых фотоаппаратах, в том числе незеркальных. Принцип его работы основан на том, что микропроцессор камеры сравнивает контраст мелких деталей изображения, получаемого на матрице при разных положениях объектива. Такая технология предполагает поиск наивысшего контраста перемещением объектива в обоих направлениях от положения точной наводки, чаще всего неоднократное. Этот автофокус является самым медленным.

Фазовый автофокус

Фазовый автофокус был впервые реализован в однообъективных зеркальных фотоаппаратах, и его классическая конструкция требует отдельного оптического тракта, в котором расположен детектор фокусировки. Он устанавливается в нижней части камеры, а свет к нему попадает при помощи вспомогательного зеркала, закреплённого на шарнире под полупрозрачным основным. При этом длина оптического пути света от объектива до детектора в процессе визирования и фокусировки должна точно совпадать с длиной пути до матрицы во время экспозиции. Это условие достигается юстировкой(совокупность операций по выравниванию конструкций и конструктивных элементов) фотоаппарата, от точности которой зависит точность работы автофокуса. Сам же детектор фокусировки анализирует световые фазы. Если они одинаковы, то картинка в фокусе, а если расходятся, то не в фокусе. В современных фотоаппаратах фазовые датчики устанавливаются прямо в матрице.

Гибридный автофокус

Тут всё просто. Гибридный автофокус позволяет объединить усилия и фазового и контрастного автофокуса. Что существенно ускоряет фокусировку. В гибридных автофокусах фазовые датчики равномерно установлены по всей матрице рядом с пикселями для захвата картинки. Не смотря на то, что датчиков много, автофокус всё равно может ошибаться и наводиться на резкость недостаточно быстро.

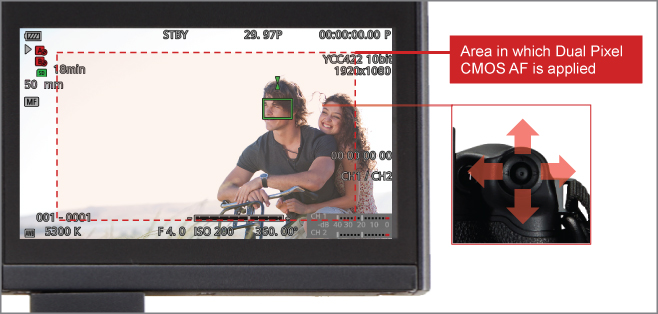

Dual Pixel AF

Вот и гвоздь программы. Придуманная в компании Canon(и используемая только там) система двухпиксельного автофокуса. Это система автофокусировки (AF) с использованием датчика и с определением фазы, которая была разработана для обеспечения плавного и быстрого перевода фокуса при видеосъемке движущихся объектов, а также быстрой автофокусировки при фотосъемке в режиме Live View. Она работает очень просто. Каждый пиксель состоит из двух фотодиодов один из которых отвечает за фазовую фокусировку, а другой за захват картинки. Это позволяет отслеживать резкость на каждом пиксели на 80% площади кадра. Эта уникальная технология, разработанная Canon, позволяет добиться профессионального эффекта плавного перевода фокуса по мере движения объекта съемки на зрителя с удержанием объекта в зоне резкости на размытом фоне и является визитной карточкой видеосъемки EOS.

Ставь лайк, если узнал что-то новое про фотокамеры и подписывайся на канал, что бы не пропустить новые статьи!

Как работает автофокус? Разбор | Droider.ru

Представьте, вы идете по улице и вдруг видите что-то невероятно красивое или что-то забавное. Что вы будете делать?

Скорее всего вы достанете камеру и сделаете снимок или видео, просто нажав одну кнопку. И вне зависимости от того на что вы снимаете – телефон или профессиональный фотоаппарат – вы вряд ли будете париться по поводу фокуса.

А всё потому что современные системы автофокуса работают настолько хорошо, что мы вообще перестали это замечать.

Но знаете ли вы, как работает автофокус? Как фокусировались раньше и как фокусируются сейчас? Сегодня это и обсудим.

А также протестируем одну из самых продвинутых систем автофокуса на примере камеры Canon EOS R5. Приготовьтесь, разбор будет очень подробный.

Дальномер

Скажу сразу, современные системы автофокуса работают довольно хитро. Поэтому, чтобы понять всю физику процесса, мы посмотрим как системы фокусировки развивались во времени.

Вернёмся в 1917 год. Тогда вышел удивительный фотоаппарат No. 3A Kodak Autographic Special, в котором конечно же не было автофокуса, но была другая волшебная технология — дальномер. А точнее оптический дальномер. Эта штука позволяла вам сфокусироваться вручную с достаточно высокой точностью при помощи одной хитрой визуальной подсказки.

В видоискателе дальномерного фотоаппарата в центре кадра была особая область, в виде круга или прямоугольника в котором изображение двоилось. А для того, чтобы сфокусироваться, нужно было повернуть кольцо фокусировки так, чтобы двоящееся изображение слилось в одно.

Как эта штука работает?

Вообще оптический дальномер позволяет рассчитывать расстояние до объекта. И делает он это при помощи простой геометрии и принципа параллакса.

Смотрите, дальномер состоит из двух объективов, расположенных на определенном расстоянии друг от друга, которое мы знаем.

За каждым объективом скрываются два зеркала. Одно зеркало находится напротив видоискателя, и оно полупрозрачное, поэтому через него мы видим свет, который напрямую проходит через первый объектив. А также мы видим отраженный свет от второго зеркальца, которое расположено напротив второго объектива. Поэтому в видоискателе мы видим наложение двух картинок друг на друга.

Первое зеркальце зафиксировано и не вращается, а второе зеркальце можно вращать. И вот собственно тут и начинается магия. Прокручивая фокус на объективе мы тоже вращаем зеркальце. И когда две картинки сливаются в одну, мы как бы получаем равнобедренный оптический треугольник с вершиной в точке фокусировки, до которой мы можем легко определить расстояние, решив простую геометрическую задачку.

А зная его настроить объектив, чтобы всё было в фокусе тоже не проблема.

Такой метод фокусировки самый примитивный и у него масса недостатков.

Во-первых, чтобы сфокусироваться нужны были четкие вертикальные линии в кадре. Во-вторых, такой способ фокусировки не работает с телеобъективами и вообще есть сложность, как это всё настраивать под сменные объективы.

Поэтому к 1930-м годам дальномерные камеры уступают в популярности однообъективным зеркальным камерам. В которых использовался куда более простой, но при этом абсолютно гениальный метод фокусировки.

Клинья Додена

По фильмам или может из личного опыта, вы наверняка видели, что в старых фотоаппаратах, в центре изображения находится какой-то странный круг.

Как правило он разделен линией по горизонтали или диагонали, а вокруг вообще какой-то калейдоскоп.

При этом поворачивая кольцо фокусировки, всё что вне этого круга уходит в расфокус, а изображение в самом круге раздваивается.

Но, если совместить изображение в центре, то всё становится четким и фотография получается в фокусе.

Отсюда вопрос? Что это за фокусы такие?

Вся магия происходит при помощи вот такой штуки, которая называется фокусировочный экран.

В зеркальных камерах он ставился между зеркалом и видоискателем, на схемке, это номер 5. Можете поставить на паузу и изучить подробнее.

Устройство зеркального видоискателя:

  1. Объектив
  2. Поворотное зеркало (в опущенном положении)
  3. Фокальный затвор
  4. Фотоплёнка или цифровая матрица
  5. Фокусировочный экран
  6. Коллективная линза
  7. Пентапризма или пентазеркало
  8. Окуляр

Так вот в центре фокусировочного экрана находятся так называемые клинья Додена.

Это две полуциллиндрических призмы, расположенные под небольшим наклоном друг к другу, но при этом они пересекаются в плоскости, совпадающей с поверхностью матового стекла.

Теперь смотрите. Для того того, чтобы изображение на фото было в фокусе, нужно чтобы лучи света пересекались ровно в плоскости фокусировочного экрана, который находится на том же расстоянии от линзы, что и пленка или матрица.

Так вот, если мы сфокусированы неправильно и лучи пересекаются чуть перед или после плоскости фокусировочного экрана, клинья Додена, за счет небольшого наклона, вносят свою корректировку и сдвигают изображение в разные стороны.

Но если если мы сфокусированы правильно и плоскость резкого изображения совпадает с поверхностью стекла и точкой пересечения клиньев, изображение выглядит цельным.

В этом случае говорят, что центральная часть изображения находится в одной фазе фокусировки. И это важная ремарка… В будущем поймете почему…

В целом, такой способ ручной фокусировки очень удобный. И даже сейчас во многих современных зеркальных камерах, вы можете использовать такой фокусировочный экран. Если например снимаете на винтажные объективы или просто предпочитаете ручную фокусировку.

Но мы то про автофокус, поэтому переходим к более современным системам фокусировки.

Активный автофокус

Итак, все системы автофокуса можно поделить на два типа: активные и пассивные.

Активная система – это когда камера для того, чтобы сфокусироваться посылает вовне какой-то сигнал. Например, инфракрасный свет или ультразвуковой сигнал или даже лазерный луч. Дальше она получает отраженный сигнал обратно, рассчитывает задержку и тем самым расстояние до объекта.

По такому принципу работают радары, лидары, ToF-камеры и всякие лазерные рулетки.

А среди фотоаппаратов первой камерой с инфракрасным локатором автофокуса был Canon AF-35M, который вышел в 1979 году.

Активные системы были хороши тем, что отлично фокусировались в темноте и на объекты без контрастных деталей. Но были и недостатки: во-первых, нельзя было сфокусироваться через прозрачное препятствие, скажем, окно. А также такие системы могли отпугивать животных.

А если нельзя сфотографировать кошечку, тогда вообще зачем нужен фотоаппарат?

Поэтому от активного автофокуса довольно быстро отказались. И сейчас такие системы используют только в качестве вспомогательного метода фокусировки, например чтобы сфокусироваться в темноте или для AR или 3D сканирования как в Айпедах и Айфонах.

А вот в качество основного решения автофокусировки используют пассивные системы.

Такие системы ничего не излучают во вне, и основаны только на анализе света поступающего внутрь камеры.

Контрастный автофокус

Пассивных систем тоже бывает два типа: фазовые и контрастные.

Самый распространённый метод фокусировки — контрастный. Он основан на очень простом принципе. Изображение в фокусе более контрастно, чем изображение не в фокусе.

Поэтому, чтобы сфокусироваться камера по сути наугад перебирает разные значения фокуса: чуть подкрутит фокус в одну сторону и смотрит какой стала картинка: более контрастной или менее контрастной.

Если более контрастной — камера продолжает двигать фокус в том же направлении. Если менее контрастной в обратном. И так шаг за шагом, пока не найдет положение, в котором картинка самая контрастная. При этом автоматика всегда сначала будет пролетать идеальное значение, для того чтобы понять, что оно было идеальным и вернуться обратно. У этого способа есть ряд преимуществ.

Во-первых, универсальность. Это чисто программный способ фокусировки, который используют только данные с матрицы и не требует никаких дополнительных модулей. Поэтому контрастный автофокус может работать вообще на любой цифровой камере, хоть зеркальной, хоть беззеркальной.

Во-вторых, так как, по сути, это просто алгоритм можно его совершенствовать бесконечно, потому камеры с контрастным автофокусом часто начинают фокусироваться лучше и быстрее с обновлением прошивки.

Тем не менее способ ненадежный. Есть недостатки.

Самые главные – это довольно низкая скорость и эффект рысканья. Это когда фокус елозит туда сюда, чтобы определить идеальное положение. И в фотографии это еще более-менее приемлемо. Но когда фокус играет при видеосъемки — это выглядит как брак.

Также контрастный автофокус плохо работает в темноте и часто ошибается с тем, какой именно объект должен быть в фокусе.

Поэтому самым крутым и надёжным методом фокусировки сейчас читается фазовый автофокус.

Фазовый автофокус

Фазовый автофокус обычно обозначают аббревиатурой PDAF или Phase Detection Autofocus.

Вот такие точки фокусировки в видоискателе знаете? Вот это так обозначены датчики фазовой фокусировки.

Я думаю принцип работы фазового автофокуса вам покажется знакомым.

Свет проходит через специальный разделитель луча, который делит его на две части или точнее фазы. Эти два луча попадают на специальный датчик тоже разделенный на две части.

Если объект в фокусе, то свет прилетает ровно в середину этого датчика. А если мы сфокусированы ближе или дальше то свет попадает ближе к центру или к краю этого датчика.

То есть, по сути, это тоже самое что и клинья Додена, которые тоже разделили лучи и отклоняли их.

Только раньше определять насколько разъехалась фаза приходилось нашим глазам, а теперь это делают специальные датчики.

Вся прелесть фазовой автофокусировки в том, что камера сразу может посчитать на сколько ошибся фокус и в какую сторону его нужно крутить.

Поэтому фазовый автофокус работает молниеносно и очень точно. Фазовая фокусировка считается самой надежной крутой и быстрой системой, например, спортивная фотография была бы вообще невозможно без фазового автофокуса.

Но есть и минусы.

Модуль фазовой фокусировки — это отдельный модуль, который нужно спрятать где-то в камере. Обычно он находится где-то внизу под матрицей. И это в целом довольно сложная и массивная конструкция из дополнительных зеркал и прочих элементов.  И всё это должно быть откалибровано с очень высокой точностью, иначе промахов не избежать.

Во-вторых, точность фокусировки сильно зависит от количества датчиков фокусировки и от их навороченности.

Это бывают горизонтальные датчики: в этом случае фокусировка будет возможно только объектов с вертикальными деталями. Также они могут быть крестообразными или диагональными. В любом случае, чем более навороченный модуль, тем он массивнее и дороже.

При этом как бы много не было датчиков они всё равно не покроют всю площадь кадра.

Ну и самое главное. Так как свет не может одновременно поступать и на матрицу и на модуль автофокуса. Такая штука не работает с видео. И может быть использована только в зеркальных камерах.

Но например, Canon EOS R5 — беззеркальная камера. При этом автофокус тут работает очень круто. Но каким образом?

Dual Pixel

И тут мы переходим к технологии Dual Pixel, которую придумали в Canon и которая просто перевернула представление о том, на что способен автофокус в особенности при съёмке видео.

Первая камера, в которой появилась технология Dual Pixel была Canon EOS 70D, она вышла в 2013 году.

Здесь же в Canon EOS R5 используется вторая усовершенствованная версия технологии – Dual Pixel CMOS AF II.

Как же эта штука работает?

Dual Pixel — это тоже фазовая система фокусировки. Просто вместо дополнительного отдельного модуля с отдельными датчиками фазового автофокуса, для фокусировки используется основная матрица. Для этого в каждом пикселе фотодиод делится на две части. А над каждым пикселем устанавливается микролинза, которая направляет свет на эти два фотодиода. Ну а дальше, также как и в случае с обычным фазовым автофокусом, анализируется насколько съехали лучи относительно идеальной точки фокусировки. И всё. Вот так просто и элегантно.

Эта технологии лишена недостатков стандартного фазового автофокуса:

Не нужны ни дополнительные модули, ни зеркала.

Может работать непрерывно в режиме видео, а не только с фото.

Есть свободный выбор зоны фокусировки. Например, в профессиональной камере EOS-1D X Mark II всего 61 точка фокусировки и это считается много. Но в EOS R5 можно выбрать 5940 положений, а область фокусировки покрывает почти 100% кадра.

При этом Dual Pixel II-го поколения в EOS фокусируется всего за 0,05 секунды и работает при очень низкой освещенности -6,5 EV. Это прямо ночь.

Ну и конечно же тут есть куча умных режимов фокусировки: отслеживания глаз, лица, головы и тела. Режим для съемки животных, предметов и прочее. И всё это работает при помощи глубоких нейросети и процессора DIGIC X.

Кстати, в с iPhone, Google Pixel и некоторых других смартфонах тоже используется аналогичный метод фокусировки.

В общем, за видео с правильным фокусом, по большей части мы обязаны именно технологии Dual Pixel. Сейчас — это вершина эволюции автофокуса.

Объективы

Ну и конечно, не будем забывать про объективы. На скорость фокусировки влияет тип мотора.

Например, Canon свои объективы делит на оптику с STM и USM моторами.

STM — это шаговый мотор. Такие моторы работают плавно, бесшумно и отлично подходят для видеосъёмки, где не требуется сверхвысокая скорость фокусировки.

STM бывает двух типов:

с шестеренчатой передачей

и с винтовой передачей

Объективы с винтовой передачей больше по размерам, на зато тише.

Но в целом для видео и неспешной фотографии любой STM объектив подходит, поэтому не всегда стоит переплачивать и брать более дорогие USM объективы.

USM

В таких объективах установлен ультразвуковой мотор. Он преобразует энергию ультразвуковой вибрации во вращающую силу для управления объективом.

И такие объективы фокусируются очень быстро. Что важно для репортажной/спортивной съемки, или может съёмки животных.

К примеру, если у вас очень резвые коты.

Их бывает три типа:

Ультразвуковой мотор кольцевого типа. Он состоит из ротора и статора. При подаче переменного тока с частотой около 30 000 Гц на статор создаются вибрации, вызывающие непрерывное вращение ротора.

30 000 Гц — это ультразвуковая частота, поэтому мотор называется ультразвуковым.

Второй тип — Micro USM. В принципе тоже самое что и USM, но в более компактном исполнении.

Но еще есть Nano USM. И вот это совсем новый тип фокусировки, представленный в 2016 году.

Nano USM работает также плавно и бесшумно как STM, но со скоростью USM. И это чистый кайф. Получаем идеально плавную и быструю фокусировку.

Еще существуют моторы постоянного тока DC. Если в названии объектива не указано USM или STM, скорее всего это DC. Такие моторы самые шумные и медленные.

Но встречаются не часто, а например, в новой линейке объективов Canon для беззеркалок с байонетом RF таких вообще нет, есть только STM и USM. Можно брать любой не парясь, благо линейка очень большая и постоянно пополняется

Все RF объективы что я держал — пушка, очень советую. Особенно порадовал Canon RF 100mm F2.8L Macro IS USM.

Брекетинг фокусировки

Кстати, для макросъёмки тут есть очень крутая фича — брекетинг фокусировки.

Камера делает серию снимков, начиная с указанного расстояния фокусировки, а затем постепенно двигаясь в сторону бесконечности.

После чего серия кадров склеивается в один снимок, в котором на постпродакшене можно сделать большую глубиной резкости, чтобы всё было в фокусе.

Надеюсь вам, как и нам стало понятнее как работает автофокус.

Post Views: 2 096

Обзор и тест зеркальной камеры Canon EOS 5D Mark IV — Dual Pixel RAW — что это?

Дата публикации: 08.09.2016

Dual Pixel RAW — что это?

Технология Dual Pixel CMOS AF используется в камерах Canon не первый год. Напомню, что в произведённых по данной технологии сенсорах изображения светочувствительные элементы имеют пару фотодиодов. Первоначально технология была призвана ускорить автофокусировку по матрице, используя фазовый принцип наведения на резкость. Об этом мы ещё поговорим в нашем обзоре.

Принцип устройства сенсора Dual Pixel CMOS.

Однако Canon EOS 5D Mark IV стал первой камерой в мире, которая способна записывать Dual Pixel RAW. В этом сыром формате сохраняется информация от отдельных фотодиодов каждого пикселя. Поэтому в RAW содержится некоторая информация о параллаксе: левый и правый фотодиоды «видят» мир по-разному. Конечно же, подобные файлы «весят» больше обычного — порядка 66 МБ, так как вмещают в себя два изображения. Скорость работы камеры с Dual Pixel RAW снижается.

Поэтому вторым пунктом в меню Canon EOS 5D Mark IV стоит именно включение/выключение этого формата записи. Так какие же преимущества даёт Dual Pixel RAW?

В Dual Pixel RAW записывается информация от левого и правого фотодиода каждого пикселя отдельно.

Скажем сразу, что на момент написания обзора работать с Dual Pixel RAW можно было только в оригинальной программе Canon Digital Photo Professional 4. Однако возможности, которые открывают перед фотографом подобные RAW-файлы, как минимум удивляют.

Микрорегулировка изображения

Принцип работы этой функции мы так и не смогли выведать ни у представителей Canon, ни в интернете. То, что происходит в процессе «оптимизации Dual Pixel RAW» (именно так называется соответствующий пункт меню), скорее похоже на маленькое чудо. Уже после съёмки у фотографа появляется возможность подвинуть глубину резкости в кадре вперёд или назад.

Скриншоты в процессе обработки:

Сдвиг фокуса ближе к камере

Сдвиг фокуса дальше от камеры

Величина коррекции оказывается совсем небольшой. При съёмке со 100-мм объективом с дистанции около метра подвинуть ГРИП удалось лишь на 1,5–2 мм в одну и в другую сторону. Это немного, но такой регулировки может оказаться достаточно для микроподстройки при минимальных промахах в автофокусировке, которые в реальной съёмочной практике не редкость.

Оригиналы кадров:

Сдвиг фокуса ближе к камере

Canon EOS 5D Mark IV / Canon EF 100mm f/2.8L Macro IS USM УСТАНОВКИ: ISO 500, F2.8, 1/160 с

Без сдвига фокуса

Canon EOS 5D Mark IV / Canon EF 100mm f/2.8L Macro IS USM УСТАНОВКИ: ISO 500, F2.8, 1/160 сCкачать RAW

Сдвиг фокуса дальше от камеры

Canon EOS 5D Mark IV / Canon EF 100mm f/2.8L Macro IS USM УСТАНОВКИ: ISO 500, F2.8, 1/160 с

Для эффективного применения функции «оптимизации Dual Pixel RAW» есть конкретные рекомендации, которые нам удалось запросить в Canon. Вот они:

  • Съёмка должна производиться с фокусным расстоянием не менее 50 мм и диафрагменным числом не более f/5,6.

  • ISO при этом не должно превышать 1600.

  • Полученный эффект может различаться в зависимости от ориентации кадра (горизонтальная/вертикальная).

  • Для максимальной эффективности необходимо придерживаться следующих параметров («Фокусное расстояние»: «Расстояние до объекта»):

o 50 мм: 1–10 м

o 100 мм: 2–20 м

o 200 мм: 4–40 м

Соблюдая эти правила, можно немного подкорректировать промах в фокусировке, например, при портретной съемке. На кадрах ниже я смог сделать резче ближний глаз модели уже после съемки.

Сдвиг резкости назад.

Сдвиг резкости вперед.

Сдвиг фокуса вперед.

Canon EOS 5D Mark IV / Canon EF 100mm f/2.8L Macro IS USM УСТАНОВКИ: ISO 640, F2.8, 1/100 сCкачать RAW

Сдвиг фокуса назад.

Canon EOS 5D Mark IV / Canon EF 100mm f/2.8L Macro IS USM УСТАНОВКИ: ISO 640, F2.8, 1/100 с

Сдвиг эффекта боке

Ещё более сюрреалистичной выглядит функция «сдвиг эффекта боке». Двигая ползунок в фоторедакторе, можно сдвигать фон относительно находящегося в фокусе объекта съёмки. Ощущение, что фотоаппарат «заглядывает за угол», за границу кадра. Безусловно, величина коррекции получается не слишком большой, однако она заметна на снимках.

Скриншоты в процессе обработки:

Сдвиг боке влево

Сдвиг боке вправо

Как применять эту функцию на практике — решать вам. У нас же есть лишь одно предположение. Сдвиг боке может пригодиться, когда при съёмке в кадре случайно оказался мешающий объект, который частично закрыл собой основной объект съёмки. В редакторе можно получить эффект сдвига точки съёмки. Таким образом мешающий объект может быть передвинут.

Оригиналы кадров:

Свдиг боке влево

Canon EOS 5D Mark IV / Canon EF 35mm f/1.4L II USM УСТАНОВКИ: ISO 100, F2.5, 1/2000 с Canon EOS 5D Mark IV / Canon EF 35mm f/1.4L II USM УСТАНОВКИ: ISO 100, F2.5, 1/2000 сCкачать RAW

Сдвиг боке вправо

Canon EOS 5D Mark IV / Canon EF 35mm f/1.4L II USM УСТАНОВКИ: ISO 100, F2.5, 1/2000 с

Уменьшение паразитной засветки

После всех чудес, которые мы увидели в первых двух пунктах оптимизации Dual Pixel RAW, уменьшение паразитной засветки выглядит простой и прозаической функцией. Ведь при изменении точки съёмки меняется положение бликов и засветок в кадре. А магическое изменение точки съёмки мы уже видели в предыдущем пункте настройки.

Так выглядит снимок, если включить уменьшение паразитной засветки для всего кадра. Картинки от левых и правых фотодиодов каждого пикселя накладываются друг на друга.

Canon EOS 5D Mark IV / (505) УСТАНОВКИ: ISO 160, F2, 1/80 сCкачать RAW

Примечательно, что боке при уменьшении паразитной засветки очень сильно меняется: оно становится контрастным, начинает «двоить». Одним словом, выглядит размытие непрезентабельно. Поэтому этот инструмент был дополнен функцией выделения зоны, к которой применяется уменьшение паразитной засветки. Тогда боке на остальной площади кадра остаётся нетронутым.

Скриншоты в процессе обработки:

Без подавления засветки

Подавление засветки для всего кадра

Выделение зоны для подавления засветки

Важно отметить, что эффективность инструмента не стоит переоценивать. Сильные пересветы он не убирает. Однако яркость одиночных бликов, а также засветки у ярких объектов можно заметно снизить.

Оригиналы кадров:

Оригинал кадра

Canon EOS 5D Mark IV / (505) УСТАНОВКИ: ISO 200, F2, 1/60 сCкачать RAW

Эффект паразитной засветки снижен

Canon EOS 5D Mark IV / (505) УСТАНОВКИ: ISO 200, F2, 1/60 с

Предварительные выводы о Dual Pixel RAW

На данный момент возможность работать с Dual Pixel RAW является скорее технологическим прорывом, нежели широко применимой на практике функцией. В процессе настройки вы можете выбрать лишь одну регулировку из трех. Нельзя одновременно сдвинуть боке и подстроить фокусировку для одного кадра. Сами границы коррекции сравнительно малы. На наш взгляд потенциал есть у микроподстройки фокуса. Эта функция может пригодиться портретным фотографам для идеального попадания в резкость при фокусировке на глазах модели.

Также мы обращаем внимание читателей, что Dual Pixel RAW никак не влияет на разрешение снимка. Удвоения разрешения от применения двух раздельных фотодиодов не происходит.

Canon U.S.A., Inc. | Серия Canon с автофокусировкой: описание Dual Pixel CMOS AF

Серия Canon с автофокусировкой: описание Dual Pixel CMOS AF

Автор: Rudy Winston

27 апреля 2018 г.

При фокусировке во время съемки в режиме Live View и записи видео технология Canon Dual Pixel CMOS является одним из самых эффективных в отрасли методов получения четкой и стабильной фокусировки. И это касается как неподвижных, так и движущихся объектов.

Чем отличается Dual Pixel CMOS AF (иногда сокращенно DPAF) от предыдущих систем автофокусировки Canon для фокусировки во время Live View и видео? А от многих конкурентных систем? Мы рассмотрим эту статью.

Первое, что следует иметь в виду, это то, что здесь используется концепция определения фазы при обнаружении фокуса. Это означает сравнение нескольких лучей света и возможность сразу определить не только резкость или отсутствие резкости, но и две жизненно важные вещи:

• В каком направлении нужно управлять объективом, чтобы получить резкий фокус

• Как

Многие системы автофокусировки в более ранних камерах — и во многих конкурирующих «беззеркальных» камерах по состоянию на апрель 2018 года — либо сочетают эту концепцию с методом поддержки под названием Contrast AF, либо полагаются на фокусировку на основе контраста. обнаружение целиком.

Обнаружение контраста обычно не может изначально определить направление движения объектива для резкого фокуса, а также не может предсказуемо остановить привод фокусировки объектива в момент достижения резкого фокуса. Вместо этого он считывает резкость области датчика изображения и ищет, когда возникает наибольший контраст между соседними пикселями на датчике изображения.

И для этого автофокусировка с обнаружением контраста обычно должна раскачивать объектив вперед и назад, минуя точку максимальной резкости, затем перевернуть объектив и снова сместить его фокус.Иногда это может происходить несколько раз.

Метод Canon Dual Pixel CMOS AF обеспечивает 100% определение фазы, поэтому при использовании автофокусировки с зеркальными фотокамерами EOS и беззеркальными моделями с этой технологией на датчике изображения всегда есть два основных преимущества.

Dual Pixel CMOS AF, по состоянию на апрель 2018 года, является единственной отраслевой технологией автофокусировки, которая использует каждый пиксель на датчике изображения для определения фокуса , а также для захвата фактической информации об изображении для неподвижных и видеоизображений. Фокус можно обнаружить где угодно, в «живой» области, покрывающей около 80% горизонтальной и вертикальной ширины всего КМОП-датчика изображения.

Мы скоро обсудим, как информация каждого пикселя делится на две части. Но сначала важно понять, что такое Dual Pixel CMOS AF от Canon, что, в отличие от конкурирующих систем (по состоянию на апрель 2018 года), каждый пиксель на датчике изображения может использоваться для определения фокуса. На этой концептуальной иллюстрации инженеров Canon каждый «блок» представляет один пиксель, а синяя и красная половины каждого представляют двойные светочувствительные области в каждом пикселе, которые используются для определения фокуса.

Это важно и является причиной плавности DPAF при фокусировке на многих объектах. В отличие от многих других систем, использующих фазовое детектирование для фокусировки вне датчика изображения, DPAF не использует рассеянные пиксели на датчике изображения и не использует пиксели исключительно для автофокусировки (и требует использования информации об изображении из соседних пикселей для заполнения недостающих пикселей). детали изображения из тех мест, которые используются для определения фокуса).

На этой концептуальной иллюстрации показан один метод использования рассеянных отдельных пикселей на датчике изображения для фазовой автофокусировки.Часто эти пиксели записывают яркость только для обнаружения фокуса и «повторно отображаются» при обработке, чтобы предоставить данные для фактической записи изображения. Информация из пар пикселей сравнивается для определения фокуса, которые показаны здесь зеленым и синим цветом. Одна из проблем этого подхода заключается в том, что он часто не может собрать достаточную информацию для точного управления фокусом в различных ситуациях, поэтому обнаружение контраста добавляется в качестве резервного для автофокусировки — и помните, обнаружение контраста часто имеет проблемы с принудительным «поиском». »Вперед и назад и так далее.Опять же, это только концептуальная иллюстрация, а не буквальное изображение конкурирующих схем расположения датчиков фазового детектирования.

Соответственно, вы не услышите заявлений о фокусировке от «xx точек автофокусировки» с Dual Pixel CMOS AF. Он не ограничен ограниченным количеством мест на датчике изображения, где выделенные пиксели для автофокусировки заменяют обычные светосилы исключительно для определения фокуса. Информация о каждом пикселе доступна до записи неподвижного изображения или видеокадра, чтобы внести свой вклад в определение резкости в той области объекта, на котором вы просили сфокусироваться.

Область каждого пикселя на датчике изображения цифровой камеры, который регистрирует яркость, называется фотодиодом . Эта крошечная область действует как миниатюрный люксметр, и когда изображение записывается, оно генерирует электронный сигнал пропорционально полученной яркости. Чем больше яркость в данном пикселе, тем выше мощность сигнала, который он генерирует.

Сложная обработка каждого пикселя используется для объединения этих миллионов отдельных электронных сигналов в узнаваемые кадры видео или неподвижные изображения.

Dual Pixel CMOS AF использует эту концепцию и расширяет ее. Каждый пиксель CMOS-датчика изображения имеет светочувствительный фотодиод, разделенный на две части. Есть отдельные левая и правая половина, которые для наших целей мы можем маркировать части A и B каждого пикселя. Каждый из них может обнаруживать свет, и во время обнаружения фокуса (перед записью каждого видеокадра или до фактической записи неподвижного изображения) он подает два отдельных сигнала — независимые для стороны A и стороны B.

Во время фокусировки две светочувствительные области каждого пикселя работают независимо.Каждый из них получает свет от объектива камеры и отправляет свои собственные электронные сигналы в процессор. Они собираются и сравниваются (A против B). По отклонениям между ними Dual Pixel CMOS AF может определить, находится ли уже отобранная область в резком фокусе, или нам нужно переместить объектив в более близкое или более дальнее положение фокусировки, чтобы получить необходимую резкость.

Вот концептуальная иллюстрация, показывающая, как во время фокусировки сторона «B» пикселя собирает свет и передает свою собственную независимую информацию в систему обработки.Когда собирается отдельная информация со сторон A и B групп пикселей, она может быть проанализирована и точно обеспечивает резкий фокус во время просмотра в реальном времени и записи видео.

Гениальность технологии Canon Dual Pixel CMOS AF заключается в том, что при оценке групп пикселей разница в считывании со стороны A и стороны B позволяет определить фокус. И в режиме истинного фазового детектирования они не только видят «резкость», но могут мгновенно определять, в каком направлении объектив должен двигаться для резкого фокуса и на сколько.Опять же, это делается настолько эффективно, что нет необходимости в технологии определения контраста в качестве резервной для обеспечения хорошего и четкого фокуса.

Разделенные светочувствительные области пикселя производят комбинированный результат сразу после обнаружения фокуса, когда выполняется фактический сбор света для записи изображения. Вот почему, например, CMOS-датчик на 24,2 миллиона пикселей в камере, такой как EOS Rebel T7i, по-прежнему записывает 24,2 миллиона пикселей данных изображения, даже если каждый пиксель разделен пополам для определения фокуса.

Dual Pixel CMOS AF было бы крутым нововведением, если бы он мог фокусироваться только на неподвижных объектах. Но замечательным дополнением к последним моделям EOS, таким как камеры EOS 5D Mark IV, EOS 80D, EOS 77D и Rebel T7i, является их производительность при непрерывной фокусировке, особенно при съемке движущихся объектов.

В отличие от многих конкурирующих систем, которые должны обновлять фокус для движущихся объектов при последовательных движениях объектива — и вы можете видеть это, поскольку движущийся объект и его фон кажутся визуально «дергающимися» в фокусе и не в фокусе — Dual Pixel CMOS AF способен обеспечить плавные и непрерывные переходы для отслеживания движущихся объектов.

Все, что вам нужно сделать, это установить режим автофокусировки камеры с «Один снимок» на «Серво». При активном видео или просмотре в реальном времени, в последних моделях EOS с сенсорным экраном, просто нажмите кнопку Q или значок Q на ЖК-мониторе, чтобы вызвать меню быстрого управления. Коснитесь значка AF Operation и выберите SERVO. (Модели с DPAF, но без сенсорного экрана, такие как EOS 7D Mark II, требуют входа в красное меню съемки и настройки MOVIE SERVO AF для непрерывной фокусировки во время видеозаписи.)

Эта стабильная работа во время непрерывной фокусировки особенно характерна для объективов Canon, оптимизированных для максимально плавного Live View и автофокусировки видео:

• Объективы Canon с технологией фокусировки STM (шаговый двигатель)

• Объективы Canon с технологией фокусирующего двигателя Nano USM

Независимо от того, используете ли вы объектив EF, EF-S или EF-M, если вы видите любую из этих технологий на внешней стороне объектива, вы знаете, что получите максимальную плавную и позитивную производительность автофокуса, когда в сочетании с камерами Canon EOS, предлагающими автофокусировку Dual Pixel CMOS AF.

Еще одним замечательным аспектом технологии Canon Dual Pixel CMOS AF является то, что ее разработчики с первого дня осознали, что для эффективной работы необходимо обеспечить автофокусировку, необходимую пользователям видео. Не просто «сфокусировать объект», а сделать это так, как хотелось бы профессиональному оператору видеокамеры.

Когда мы снимаем неподвижных изображений , нам обычно нужна максимально быстрая реакция фокусировки. Мы нажимаем кнопку на камере, и мы хотим и ожидаем, что изображение перейдет в фокус, без рыскания вперед и назад и без нерешительности со стороны системы автофокусировки.

А вот видео другое. Если резкий фокус во время записи видео в реальном времени просто мгновенно перескакивает с одного расстояния на другое, это обычно очень неприятно для зрителей. Подумайте об этом: это делается редко, за исключением очень особенного, внезапного визуального воздействия в фильмах или большинстве телешоу. Вместо этого профессионально записанное видео обычно плавно переключается с одного расстояния на другое. Обычно прогрессирование происходит плавно и гораздо медленнее, когда фокус меняется с переднего плана на задний план или наоборот.

Dual Pixel CMOS AF от Canon делает то же самое, когда активен режим Movie Servo AF (иногда обозначаемый как «Servo AF»). Фокус намеренно снижен, чтобы изменения выглядели профессионально и плавно.

А на расширенных моделях EOS (например, EOS 80D и 5D Mark IV) у вас есть дополнительные элементы управления меню:

Скорость автофокусировки:

Отрегулируйте скорость изменений при перемещении фокусировки от близкого к дальнему или наоборот. -versa… замедлить реакцию по умолчанию до семи шагов или ускорить ее в два шага.Это делается на шкале в меню скорости автофокусировки в красной области меню съемки. Для отображения этого параметра меню камера должна быть настроена на запись видео.

Чувствительность слежения за видео Servo AF:

Как быстро отреагирует Dual Pixel CMOS AF, если вы фокусируетесь на одном движущемся объекте, а затем что-то встает между вами и этим объектом? Будет ли он мгновенно пытаться сфокусироваться на новом предмете или даст время снова найти этот исходный предмет?

Эти камеры имеют настройки для Dual Pixel CMOS AF, когда активна Movie Servo AF, чтобы либо заставить систему реагировать еще быстрее и повторно фокусироваться на новых объектах («отзывчивый»), либо вместо этого сопротивляться изменениям в фокусе, если есть внезапное изменение изображения в активной области автофокусировки («зафиксировано»).Вы можете настроить до трех шагов в любом направлении, чтобы точно настроить реакцию камеры.

Это действительно выигрышная комбинация, особенно когда вы объединяете отличную отзывчивость и контроль интерфейса сенсорного экрана на таких камерах, как Canon EOS Rebel T7i, EOS 77D или EOS 80D, с устойчивым и позитивным действием автофокусировки Dual Pixel CMOS. Live View при съемке неподвижных изображений и, конечно же, при видеосъемке.

Технология Dual Pixel CMOS — это огромное инженерное достижение, если учесть, что она использует двойное считывание данных с каждого пикселя на датчике изображения и обрабатывает эти миллионы единиц информации для плавной фокусировки.У традиционной автофокусировки Canon с фазовой детекцией есть определенные преимущества, когда вы фокусируетесь через видоискатель на уровне глаз, но Dual Pixel CMOS AF добавляет новое измерение к тому, что технология может дать фотографам, когда они хотят или им необходимо сфокусироваться с помощью ЖК-монитора. Если вы еще не испытали на себе технологию Dual Pixel CMOS от Canon, вы должны сами увидеть ее в действии у своего дилера Canon.

Этот список постоянно расширяется по мере разработки и внедрения новых камер. Первой камерой EOS с Dual Pixel CMOS AF была EOS 70D, представленная в 2013 году.По состоянию на апрель 2018 года следующие модели Canon EOS используют технологию Dual Pixel CMOS AF:

EOS «Беззеркальные» модели серии M:

EOS M5

EOS M6

EOS M50 *

EOS цифровые SLR с датчиками размера APS-C:

EOS Rebel T7i *

EOS 77D *

EOS 70D

EOS 80D *

EOS 7D Mark II *

Цифровые SLR EOS с полнокадровыми датчиками EOS :

EOS 6D Mark II *

EOS 5D Mark IV *

EOS-1D X Mark II

* Servo AF (непрерывная фокусировка на движущихся объектах) возможна во время фотосъемки в режиме Live View

Что такое Dual Pixel AF и почему это важно?

Когда дело доходит до фокусировки, в большинстве цифровых фотоаппаратов работают две разные системы, а именно определение фазы и определение контраста.Это фазовое определение, которое обычно позволяет быстро выполнять автофокусировку на движущемся объекте. Обнаружение контраста, которое работает при съемке в режиме Live View на цифровой зеркальной фотокамере, работает медленнее, но также очень точно.

Для большинства активных объектов вы бы предпочли снимать без использования ЖК-дисплея, но это не означает, что вы можете обойтись без точной и быстрой фокусировки при использовании определения контраста, поэтому Canon представила Dual Pixel AF (DPAF) в CMOS-сенсоры в 2013 году. Поскольку 80% пикселей на сенсоре могут играть «двойную» роль, эта технология была направлена ​​на улучшение скорости автофокусировки — как для фото, так и для видеосъемки.

Dual Pixel AF

Технология Canon Dual Pixel AF сравнивает «левое» и «правое» изображения на каждом пикселе для определения правильной фокусировки. (Изображение предоставлено Canon)

DPAF в основном означает, что каждый пиксель на сенсоре камеры имеет два отдельных светочувствительных фотодиода, на каждом из которых размещен собственный микрообъектив, способный работать вместе или по отдельности. Информация собирается и отправляется каждым фотодиодом, затем анализируется, чтобы помочь достичь фокусировки, но те же два отдельных сигнала далее объединяются в один для захвата сцены.Эта двойная роль выполняется мгновенно, и именно это отличает датчики DPAF от других типов.

DSLR с DPAF должны быть быстрее, когда дело доходит до фокусировки при работе в режиме Live View. Например, если вы снимаете макросъемку, где иногда объектив «охотится» за фокусировкой в ​​режиме Live View, с DPAF, возможность быстро достичь фокусировки является огромным преимуществом.

Dual Pixel AF для видео

Dual Pixel AF от Canon обеспечивает быструю и отзывчивую автофокусировку для видео на беззеркальных камерах, таких как EOS R5, и для цифровых зеркальных фотокамер Canon в режиме просмотра в реальном времени.(Изображение предоставлено Canon)

Dual Pixel AF особенно хорошо подходит при съемке видео на цифровую зеркальную камеру. Для некоторых зеркальных фотокамер возможность быстрой блокировки фокусировки во время съемки видео оказалась проблемой, поэтому кинематографисты часто прибегали к ручной фокусировке. Это, конечно, может быть серьезным недостатком, особенно при съемке движущихся объектов или записи движущейся камерой.

Однако камеры с DPAF показывают отличные возможности автофокусировки при видеосъемке. Объедините эту возможность двухпиксельной автофокусировки с моделями, которые предлагают фокусировку на сенсорном экране, и вы получите поистине впечатляющие результаты, когда речь идет как о фиксации фокуса, так и о сохранении его на движущемся объекте.

В начале 2021 года Samsung также анонсировала собственную технологию двойного пикселя, известную как Dual Pixel Pro. Хотя он и отличается, он работает на аналогичной основе, улучшая способность камеры точно и быстро фокусироваться — даже при плохом освещении.

Другие производители фотоаппаратов используют тот же принцип, но другой подход. Sony, Fujifilm, Olympus и Nikon предлагают автофокусировку с определением фазы на сенсоре, но с использованием выделенных пикселей с определением фазы в разных местах сенсора. Конечный результат почти такой же.

Подробнее:

• Лучшие камеры Canon
• Лучшие DSLR
• DSLR и беззеркальные камеры
• Лучшие камеры 4K для видео

Что нужно знать — строка изображения

«Я люблю, когда снимки получаются не в фокусе», — сказал никто никогда.

Спросите любого фотографа или видеооператора, надежная автофокусировка занимает первое место в списке обязательных вещей, когда дело доходит до покупки нового оборудования для камеры. Поэтому, когда мы услышали о новом обновлении Dual Pixel в кинокамере Canon EOS C100, мы были очень взволнованы тем, что эта технология Canon нашла свое применение в видео.(Canon представила технологию Dual Pixel CMOS AF в июле прошлого года, когда они выпустили новый Canon 70D.)

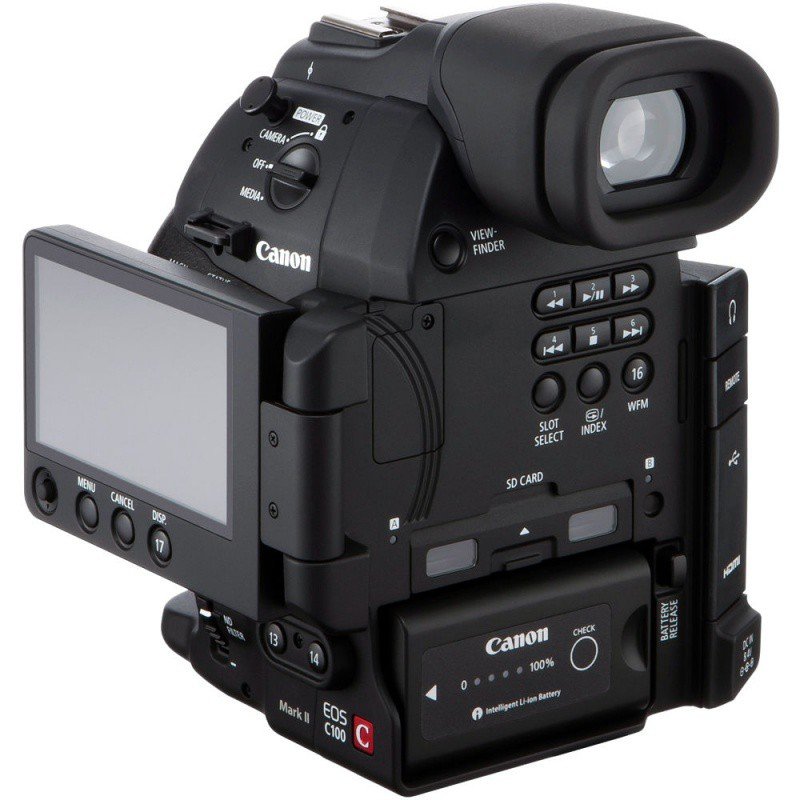

Итак, что означает обновление Canon Dual Pixel для C100? По сути, это означает, что вы получите безумно хорошую автофокусировку, плавную, точную и быструю, при этом вы сможете использовать очень широкий спектр объективов Canon. Но прежде чем мы продолжим, давайте поговорим о том, что такое Dual Pixel CMOS AF.

Обновление Canon C100 Dual Pixel

Что такое Dual Pixel CMOS AF?

«Dual Pixel CMOS AF — это основанная на сенсоре технология автофокусировки с определением фазы (AF), разработанная для обеспечения плавной и высокопроизводительной непрерывной фокусировки в фильмах и фотографиях.Как мы уже упоминали ранее, эта технология, разработанная Canon, впервые была применена в 70D, а теперь представлена ​​в качестве обновления для Canon C100. Этот автофокус Canon позволяет режиссерам снимать объект с непревзойденной резкой фокусировкой, даже когда объект движется.

Как работает Dual Pixel CMOS AF?

Каждый пиксель имеет два отдельных фотодиода, и сигналы от каждого фотодиода обнаруживаются и используются в качестве датчика автофокусировки с определением разности фаз. Постоянно сравнивая свои результаты в режиме автофокусировки, автофокусировка с разностной фазой помогает обеспечить не размытые изображения и плавные переходы фокуса, даже когда талантливый и / или камера движется.

После этой модификации активная область функции непрерывного автофокуса камеры EOS C100 составляет 20% изображения по вертикали и 25% по горизонтали, в результате чего получается очень большая центрально расположенная зона автофокусировки. Режим блокировки автофокуса позволяет вам установить фокус и удерживать его, позволяя изменять кадрирование, сохраняя исходную точку фокусировки.

Каковы преимущества Dual Pixel CMOS AF?

Новая функция Dual Pixel уделяет первоочередное внимание поддержанию резкости в фокусе, обеспечивая при этом естественное плавное движение автофокуса с избранными объективами Canon EF.Некоторые из преимуществ включают:

  • Плавная и стабильная автофокусировка
  • Естественные переходы фокуса
  • Объекты остаются в фокусе даже во время движения
  • Совместимость с автофокусными объективами Canon EF (широкий спектр творческих возможностей)
  • Камера может определить, в каком направлении изначально следует двигать объектив, что снижает фокусировку при охоте
  • Более быстрое получение фокусировки
  • Фокусировка вдвое быстрее обычной камеры
  • Нет выхода за пределы фокуса
Обновление Canon C100 Dual Pixel

Какие объективы совместимы с Dual Pixel CMOS AF?

Dual Pixel CMOS AF обеспечивает непрерывную автофокусировку с любым объективом EF, включая EF и EF-S, фиксированное фокусное расстояние, широкоугольный объектив и телеобъектив.Однокадровая автофокусировка поддерживается 104 различными объективами EF, которые вы можете просмотреть здесь.

Как я могу получить обновление до Canon C100 Dual Pixel?

Отправьте камеру Canon C100 прямо в аккредитованный сервисный центр Canon, и Canon добавит обновление к вашему C100 за 500 долларов. Обратите внимание, что может взиматься плата за доставку и транспортировку. Вы можете связаться с Canon по электронной почте или по телефону.

Эл. Почта: [email protected]
Телефон: 1-855-CINE-EOS

Управляйте своей камерой: Dual Pixel CMOS AF от Canon на Canon EOS 70D

12 сентября 2015 г.

Еще в июле 2013 года Canon объявила о выпуске EOS 70D — замены 60D 2010 года — которая уверенно заняла лидирующую позицию в линейке цифровых зеркальных фотоаппаратов Canon среднего уровня.Одновременно с этим объявлением была выпущена технология Canon Dual Pixel CMOS AF. Этот технологический прогресс стал ответом Canon на давно возникшую проблему с зеркальными фотокамерами, особенно при использовании автофокуса при съемке в режиме live view. До этого выпуска почти все зеркальные фотокамеры Canon с режимом Live View использовали тип автофокусировки с обнаружением контраста на датчике, чтобы позволить камере выполнять автофокусировку, в то время как внутреннее зеркало заблокировано и не мешает датчику в режиме просмотра в реальном времени. .

Несмотря на то, что это решение работает, оно, к сожалению, имеет плохую репутацию медленного и неповоротливого и часто может охотиться за целями, что очень раздражает пользователя.Это особенно проблема для видеооператоров, поскольку постоянное движение вперед и назад может испортить их видеоматериалы.

Разработка Dual Pixel CMOS AF была направлена ​​на то, чтобы положить этому конец. Он был разработан для ускорения фокусировки зеркальных фотокамер в режиме Live View и с тех пор включен в 7D Mark II (запущен в конце 2014 года), а также, по слухам, будет внедрен в будущих выпусках Canon DLSR в ближайшие годы.

Эта технология предлагает ряд преимуществ как для видео, так и для фотосъемки, поэтому, если у вас есть 70D, и вы никогда не пользовались всеми преимуществами этой замечательной технологии, то сейчас идеальное время для этого.На следующих нескольких страницах мы покажем вам, как работает технология Dual Pixel CMOS AF и как вы можете извлечь из нее максимальную пользу для улучшения качества видеозаписи.

Что такое Dual Pixel AF?

Для тех, кто не знаком с термином Dual Pixel CMOS AF, он относится к недавно разработанной системе автофокусировки на основе сенсора 70D.

Когда камера переключается в режим Live Mode, внутреннее зеркало поднимается и убирается с пути датчика изображения, позволяя камере непрерывно записывать свет, попадающий через объектив, и передавать данные на задний экран в виде движущееся изображение.Обратной стороной этого процесса является то, что без установленного зеркала камера больше не может использовать основную систему фазового автофокуса для автоматической фокусировки. Одним из решений этой проблемы было размещение датчиков автофокуса на лицевой стороне самого датчика изображения. Раньше эти датчики автофокуса были датчиками с определением контраста, которые часто медленнее и менее точны при захвате цели, чем определение фазы, особенно при отслеживании движущихся объектов. Однако недавно компания Canon разработала систему Dual Pixel CMOS AF, которая обеспечивает автофокусировку с определением фазы на основе сенсора, чтобы улучшить качество съемки в режиме просмотра в реальном времени.

Система работает, разумно разделяя все эффективные пиксели на поверхности сенсора на два отдельных фотодиода — один для левого и один для правого. Каждый из этих фотодиодов считывается отдельно, что позволяет использовать автофокусировку с определением фазы при одновременном использовании для захвата изображения. Этот двухпиксельный CMOS AF способен покрывать более 80% кадра и является гораздо более точным, чем его аналог с обнаружением контраста, без ущерба для качества изображения.

Чип APS-C 70D выглядит как любой другой датчик, но его система Dual Pixel AF разделяет все эффективные пиксели на поверхности на два отдельных фотодиода

Преимущества Dual Pixel AF

Как мы уже вкратце затронули, одним из основных преимуществ Dual Pixel CMOS AF является то, что, пока камера находится в режиме просмотра в реальном времени, теперь она может фиксироваться и отслеживать объекты быстрее и точнее, чем когда-либо прежде.Это особенно полезно для заядлых видеооператоров, поскольку 70D позволяет им позволить камере выполнять фокусировку, в то время как они сосредоточены на правильной настройке композиции и экспозиции.

Система Dual Pixel CMOS AF была разработана для работы в тандеме с режимом Movie Servo AF на 70D. Когда этот режим активирован во время просмотра в реальном времени, вы можете использовать задний сенсорный экран, чтобы коснуться того места, где вы хотите, чтобы камера сфокусировалась, и камера будет делать это плавно, что особенно удобно при съемке видео, так как это даст вам плавное движение. и профессионально выглядящая фокусировка.Если этот параметр не активирован, камера будет просто захватывать цель как можно быстрее, что может выглядеть отрывисто и нелестно. Режим Movie Servo AF активируется простым нажатием кнопки «Меню» на задней панели камеры и последующим переходом к первому набору параметров видео. В списке установите для Movie Servo AF значение Enabled, и все готово.

Система Dual Pixel CMOS AF также полезна для фотографов, которые предпочитают компоновку снимков с помощью заднего экрана, поскольку теперь можно быстро скомпоновать снимок, зафиксировать цель с помощью автофокуса и сделать снимок, не терпя медленный и корявый автофокус.

Объективы Dual Pixel AF и STM

В большинстве стандартных объективов встроенный мотор автофокуса может часто генерировать много скрежета и завихрения, когда камера пытается зафиксировать цель. Это нормально для фотосъемки, но при записи видео это может привести к полной катастрофе, поскольку шум мотора неизбежно улавливается встроенным микрофоном камеры и испортит звук вашего видео. Решение? Что ж, у Canon есть ряд объективов, которые были разработаны специально для решения этой проблемы.В этих объективах отсутствует традиционный стиль мотора автофокусировки и они заменены специальным шаговым мотором (STM), который практически бесшумен во время работы. Этот новый тип объективов не только решает проблему шума, но также означает, что в сочетании с системой Dual Pixel CMOS AF 70D вы можете снимать отличные видеоролики, а также поддерживать оптимальное качество звука.

Dual Pixel AF идеально подходит, когда вы хотите создать плавные переходы фокуса между близкими и удаленными объектами.

Для кого?

Dual Pixel CMOS AF знаменует собой впечатляющую веху в мире цифровых SLR.В прошлом фокусировка в режиме live view была чем-то вроде рутинной работы, поскольку автофокусировка с обнаружением контраста довольно медленно реагировала и была неточной при захвате цели, в результате чего видеооператорам приходилось овладевать искусством ручной фокусировки, чтобы гарантировать их объект остается резким и в фокусе на протяжении всего клипа. Теперь, с Dual Pixel CMOS AF, видеооператоры неизбежно вздохнут с облегчением, поскольку наконец-то на их просьбы была дана система автофокусировки, которая намного более отзывчива и на которую можно положиться.Фотографы, которые предпочитают использовать live view для компоновки своих снимков, также будут довольны этой новой технологией, поскольку теперь она делает live view гораздо более рациональным и жизнеспособным вариантом для съемки фотографий. Это потенциально сделает зеркалки более удобными для пользователя, особенно для тех, кто привык снимать с помощью компактной камеры или смартфона, и приятно видеть, что Canon решает эту давно возникшую проблему и решает ее новыми. и инновационные технологии.

Интересно, что Canon решила представить эту новую технологию на камере формата APS-C, поскольку нам еще предстоит увидеть развертывание Dual Pixel CMOS AF на полнокадровых датчиках, хотя мы были бы удивлены, если бы это было не так ». Это произойдет на будущих моделях.Я уверен, что однажды мы увидим, как эта технология перейдет в низкобюджетные зеркалки начального уровня, но трудно предсказать, как долго нам придется ждать, чтобы это произошло.

Лучшие линзы для видео

Если вы хотите снимать видео с помощью 70D и вам нужен объектив, который предлагает универсальность, а также ряд дополнительных функций, тогда Canon 24-105mm f / 3.5-5.6 IS STM — хорошее место для начала. .

С учетом кадрирования APS-C этот объектив равен 38.4–168 мм, что достаточно для широкого круга объектов, включая спорт, дикую природу и семейные мероприятия. Его встроенный шаговый двигатель (STM) означает, что он почти бесшумен при фокусировке, что означает, что он не испортит ваш звук, в то время как объектив также предлагает встроенную систему стабилизации изображения, чтобы уменьшить эффекты дрожания камеры для плавного видеосъемки даже на самом длинном конце зума.

В качестве альтернативы, объектив Canon 24mm f / 2.8 IS STM представляет собой небольшой и легкий объектив с постоянным фокусным расстоянием с светосилой и максимальной диафрагмой f / 2.8, который идеально подходит для съемки больших эффектов малой глубины резкости.

Как настроить автофокусировку для видео на Canon EOS 70D

Шаг 1. Активация живого режима

Когда камера включена и готова к работе, найдите диск Live View справа от видоискателя. По умолчанию переключатель установлен на значок камеры, поэтому поверните его влево, чтобы активировать режим видеозаписи. Это автоматически активирует режим Live View, и вы услышите, как зеркало камеры мгновенно поднимается.

Шаг 2 — Переключите объектив на AF

Важно убедиться, что в режим автофокусировки включена не только камера, но и объектив. Найдите переключатель MF / AF сбоку на оправе объектива и убедитесь, что он установлен в положение AF, чтобы активировать автоматическую фокусировку и позволить камере начать захват цели.

Шаг 3. Включение видео Servo AF

Активируйте Movie Servo AF, нажав кнопку «Меню» (слева от видоискателя), и перейдите к первому набору параметров видео.Второй сверху будет Movie Servo AF — установите для него значение «Включить», перейдя к нему, нажав кнопку «SET» и выбрав «Включить». Снова нажмите «Меню», чтобы отказаться от этих параметров, когда закончите.

Шаг 4 — Установите активную точку автофокусировки касанием

Используя сенсорный экран 70D, вы можете нажать, чтобы установить область, в которой камера должна блокировать фокусировку. Если вы перемещаете камеру и наводите точку автофокусировки на разные объекты, камера фиксируется на объектах, когда они проходят через кадр.Точку автофокусировки можно переместить, коснувшись нового места или используя d-pad.

Шаг 5 — Начать запись видео

Когда вы научитесь фокусироваться, самое время записать видео. Когда вы будете готовы, нажмите кнопку «Пуск / Стоп», чтобы активировать захват видео — мигающий красный индикатор на экране подтвердит, что камера ведет запись. Когда вы закончите, нажмите кнопку Start / Stop, чтобы начать запись.

Dual Pixel CMOS AF: пять лет эволюции Хосе Антунес

Представленная в 2013 году система Dual Pixel CMOS AF продолжает развиваться, поскольку система, которая, по мнению некоторых, является лучшей автофокусировкой на рынке, была распространена на все сегменты камер Canon.Спустя пять лет с момента его появления пора проверить, что изменилось и что может принести будущее.

Недавний запуск EOS M50 стал разочарованием для всех, кто ожидал, что Canon объединит свою систему Dual Pixel CMOS AF с 4K в модели начального уровня. Возникли вопросы о технической целесообразности совместного использования 4K и Dual Pixel AF, но достаточно взглянуть на такие модели, как EOS-1D X Mark II или EOS 5D Mark IV, которые предлагают 4K и Dual Pixel CMOS AF, чтобы понять это. Canon просто делает то, что компания делала долгое время: защищает топовые модели своей линейки.

Тем не менее, M50 представляет собой новый прорыв с точки зрения Dual Pixel CMOS AF, один из многих, которые, как можно ожидать, появятся для этой технологии, в которую многие не верили, когда она была запущена в EOS 70D DSLR в 2013 году. EOS M50 внесла некоторые изменения в систему, предлагая полное покрытие по вертикали (100%) и 88% по ширине в режиме live view — с некоторыми объективами — примерно на 38% с точки зрения покрытия автофокуса, что будет приветствуем и сделаем систему еще более гибкой для работы.

https://youtu.be/EOYHCOOYAvo

Мы можем ожидать дальнейших разработок, но разработка Dual Pixel CMOS AF продолжается в Canon, даже если мы не говорим об этом много. Представленная в моделях высокого класса в 2016 году благодаря EOS-1D X Mark II, которая была первой полнокадровой зеркальной камерой с функцией Dual Pixel CMOS AF, система покрывает в этой камере 80% площади сенсора. Dual Pixel CMOS AF всегда связан с другой функцией, которая важна для его правильной работы: сенсорным ЖК-дисплеем, позволяющим пользователям выбирать точки фокусировки для более плавного переключения фокусировки.EOS-1D X Mark II предлагает это, а это означает, что во время Live View и при видеосъемке фокусировка с помощью цифровой зеркальной камеры Canon сводится лишь к перемещению пальца по ЖК-дисплею. Я попробовал EOS 5 DC R того же года, выпущенный без DPAF, и почувствовал, что Canon действительно следовало использовать эту систему и на этой модели.

Датчики с улучшенной автофокусировкой и светосилой

Команда разработчиков технологии сказала в официальном документе, опубликованном некоторое время назад, что Dual Pixel CMOS AF меняет способ использования зеркальных фотокамер.Тогда они заявили, что «это съемочное устройство, которое позволяет снимать фотографии с высоким качеством изображения и очень выразительные видеоролики на одном устройстве. Высокая выразительность нового формата отличает его от видеокамер и компактных цифровых фотоаппаратов. Вы можете запечатлеть моменты с помощью фотографий или выразить течение времени с помощью фильмов. Благодаря функции Live View, оснащенной высокопроизводительной автофокусировкой, мы сможем свободно выбирать метод записи в зависимости от поставленной задачи.Мы сделали еще один шаг к новому уровню цифровых зеркальных фотоаппаратов ».

По правде говоря, Dual Pixel CMOS AF попал в линейку профессиональных камер Canon Cinema EOS (и даже в беззеркальные модели), и даже оригинальная EOS C100, в которой не было DPAF, могла / может быть оснащена этой технологией за более короткое время. Центр Canon по доступной цене. Canon экспериментировала с опциями, которые позволяет им реализовать концепция сенсоров Dual Pixel, и не только с точки зрения автофокуса.Фактически, разделив пиксели в датчике на две части, компании также удалось улучшить характеристики сбора света. В официальном документе «Достижения в области CMOS-сенсоров изображения и связанной с ними обработки» от 2016 года указывается, что «среди многочисленных стратегий проектирования CMOS-сенсора Super 35mm, разработанного для камеры EOS C300, был инновационный дизайн нового фотосайта, в котором использовались два отдельных фотодиода — каждый размером 6,4 х 3,2 микрометра. Для простоты эта новая конструкция называется датчиком изображения Dual Pixel CMOS.”

Выбор скоростей для съемок

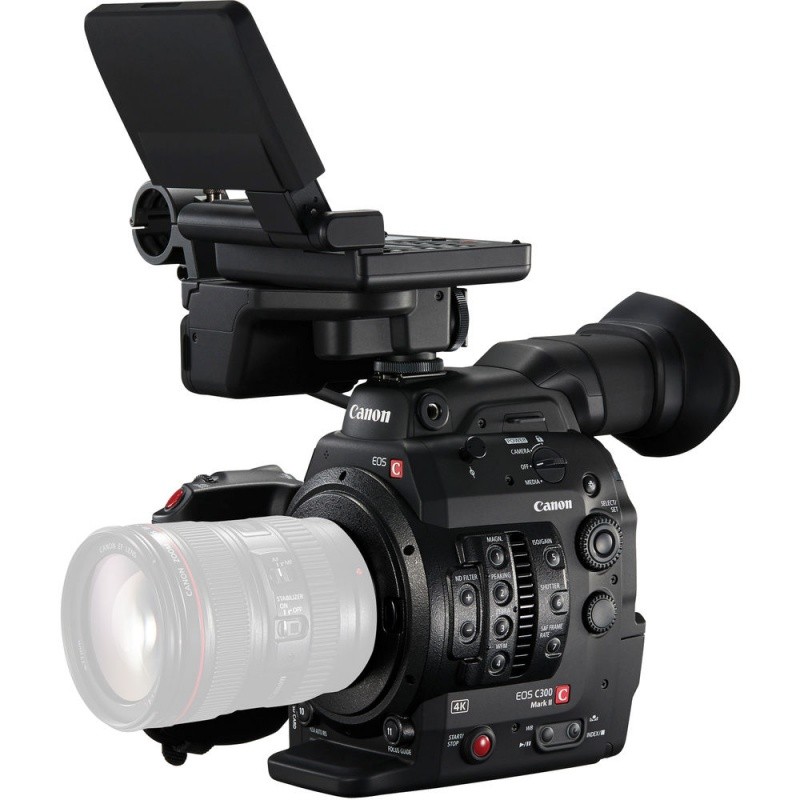

В C300 Mark II используется CMOS-сенсор нового поколения Super 35 мм, в основе которого лежит один и тот же двойной фотодиод на каждый фотосайт. Дополнительные инновации в конструкции фотодиода в сочетании с новой технологией шумоподавления на кристалле одновременно снизили минимальный уровень шума и еще больше повысили уровень насыщения заряда. Кроме того, совершенно новая конструкция микролинз повышает эффективность направления света на два отдельных фотодиода, а также улучшает разделение между выходами двух фотодиодов.Это означает, что C300 Mark II предлагает в общей сложности 15 ступеней динамического диапазона, что является еще одной областью, где исследование двойных фотодиодов, кажется, дает лучшие результаты.

Одновременно C300 Mark II представляет, по мнению Canon, совершенно новую систему Dual Pixel CMOS AF. С помощью новой системы Canon усовершенствовала фокусировку объектива, следуя опыту с C100 Mark II. EOS C300 Mark II имеет меню, которое позволяет две степени свободы «настраивать» время отклика объектива, и пользователь имеет выбор из 10 скоростей, что свидетельствует об эволюции системы в линейке камер Cinema EOS.

Система, которая изначально была зарезервирована только для профессионального диапазона цифровых зеркальных фотокамер и выше от Canon, теперь распространилась на различные типы камер от Canon, от компактных и беззеркальных до линейки Cinema EOS. потенциал системы как маркетинговая ценность. Фактически, как недавно заметил Нино Лейтнер из Cinema5D в обзоре EOS M50: «Canon имеет лучший на рынке автофокус — Dual Pixel Autofocus — что является большим плюсом по сравнению со всеми другими производителями.Он также отлично работает с видео, когда большинству конкурентов не хватает хорошей автофокусировки для видео ».

Как профессионалы используют DPAF

При этом система Dual Pixel CMOS AF — это инструмент, и он не идеален. Бывают моменты, когда вам нужно использовать другую технику для выполнения своей работы. Это то, что можно обнаружить, спросив профессионалов, которые использовали эту систему, их мнение о ней. Я интересовался этой технологией с тех пор, как она была впервые раскрыта, и, в частности, опытом тех, кто ее использует, и это привело к статье, которая сейчас публикуется здесь, в ProVideo Coalition.

Одно из первых публичных объяснений использования системы на профессиональном уровне было представлено Чаком Уэстфоллом на NAB 2014. Легенда индустрии фотоаппаратов, Чак Уэстфолл, который недавно умер, был фотографом, который служил техническим представителем и советник Canon на протяжении десятилетий, профессионал, которому другие профессионалы должны быть благодарны. В этом видео Чак Уэстфолл объясняет, как работает обновление Dual Pixel CMOS AF для камер C100 и C300 Cinema EOS.

Еще в марте 2014 года Джо Саймон, признанный одним из лучших свадебных профессионалов в мире, написал одну статью для Canon Learning Center о своем опыте использования Dual Pixel CMOS AF. Затем, модернизировав свой C100, он написал следующее: «С выпуском обновления Dual Pixel CMOS AF я снова был рад получить новую функцию, которая могла бы делать действительно потрясающие снимки, которые возможны только с беспроводной съемник фокусировки. Я часто снимаю с помощью таких стабилизирующих инструментов, как FreeFly MOVI M10, Glidecam HD 4000 и Kessler Stealth Dolly.С помощью этих инструментов сложно — если не невозможно — самостоятельно сфокусироваться, сохраняя при этом стабильную съемку. Но с непрерывной автофокусировкой я могу плавно и естественно менять фокус. Кроме того, с обновленным автофокусом One Shot Autofocus он теперь почти в два раза быстрее, поэтому он сокращает время поиска и поиска и вместо этого мгновенно блокирует фокус! »

Том Гурвиц о съемках интервью

Недавно с помощью Кэти Дисабато из Sunshine Sachs у меня была возможность задать оператору Тому Гурвицу, ASC, несколько вопросов об использовании им Dual Pixel CMOS AF.Оператор использовал эту систему при съемках своего документального фильма «Студия 54 на кинофестивале Сандэнс 2018». На вопрос, использует ли он DPAF, Том Гурвиц сказал следующее:

«Позвольте мне ответить, связав автофокус с отслеживанием распознавания лиц в реальном времени, поскольку я использую их оба вместе со своим C300 Mk2. Основная ситуация, в которой я использовал их при съемке Studio 54 , и в которой я использую их регулярно, — это съемка интервью. Я часто работаю с небольшой глубиной резкости. Автоматическое отслеживание и фокусировка на лице объекта — это благо для работы.При активном объекте система намного превосходит фокусировщик или меня. При 85 мм с диафрагмой 2,8 или ниже и датчиком super 35 мм глубина резкости составляет всего несколько дюймов. Его также очень удобно использовать, когда объект или актер идет к камере или от нее на очень большом фокусном расстоянии. Это также сложный трюк для съемника фокуса, необходимость в котором отпадает с автофокусом ».

DP Том Гурвиц также упоминает, что «я использую функцию распознавания лиц с функцией фокусировки при съемке с рук в стиле cinema vérité ».Это позволяет мне постоянно проверять свою концентрацию, но также позволяет мне видеть фокусировку старомодным способом ».

Однако

Dual Pixel CMOS AF продолжает создавать некоторые проблемы. Для Тома Гурвица «недостатки проявляются, когда функция перестает работать хорошо. Иногда при съемке 4K перегружается процессор и автофокус останавливается и запускается. Эта ошибка была улучшена, но не исправлена ​​полностью в последнем обновлении прошивки ». Кинематографист также добавляет, что «я обнаружил, что направляющая фокусировки перестает работать в некоторых ситуациях при слабом освещении или низкой контрастности», и отмечает, что «я бы никогда не использовал функцию автофокусировки, когда держал камеру за руку.”

Dual Pixel CMOS AF — это, по мнению DP Tom Hurwitz, важная функция, которую следует учитывать при покупке новой камеры, но кинематографист ожидает, что Canon «улучшит функцию в целом. Исправлены ошибки при съемке 4K. Изучите «проблемы» в условиях низкой освещенности / низкой контрастности. «

Использование Майклом Легато DPAF

Майкл Легато — еще один оператор, имеющий некоторый опыт работы с Dual Pixel CMOS AF. Майкл, который работает правой рукой своего отца, прославленного супервайзера по визуальным эффектам Роба Легато, использует и любит функцию автофокусировки на своем XC15.Говоря о своем опыте, Майкл Легато говорит следующее:

«Я использовал автофокус / отслеживание лица на XC15 для документального фильма о Low Rider Car Crew в Восточном Лос-Анджелесе. Я соединил камеру с моторизованным ручным подвесом, чтобы получить устойчивую камеру бедняги. Это невероятно хорошо работает с этой комбинацией. С этой камерой вы можете добиться более сложных перемещений камеры от человека к человеку, и она имеет медленную стойку от лица к лицу, поэтому мне кажется, что это несколько кинематографично.Из-за размера камеры его особенно удобно использовать с ручным стабилизатором, потому что мне не нужно беспокоиться о следящей фокусировке или добавлении моторизованных шестерен для удаленного управления. Я могу сохранить свою установку компактной и легкой, при этом добиваясь профессиональных (достаточно) результатов. Я также могу записывать в формате 4k Canon Log, проецировать его в профессиональном кинозале и чувствовать, что результаты остаются неизменными, хотя я осмеливаюсь сомневаться в том, использовал ли я профессиональную камеру или нет ».

Оператор добавляет, что «хотя поначалу был настроен скептически, это отличная особенность, которую я обнаружил и которая мне очень нравится.Если бы эта функция была доступна в современных объективах Canon Cinema, с меньшим корпусом, чтобы ее можно было устанавливать на дроны, стрелы, подъемные краны или неподвижную камеру, я бы увидел, что она невероятно полезна и открывает множество возможностей для малобюджетных кинематографистов. Если бы я мог использовать эту функцию на сбалансированном по весу теле с более плавным кинематографическим зумом, это было бы абсолютным секретным оружием ».

Майкл Легато считает, что система «дает отдельному режиссеру больше контроля с меньшими размерами», но указывает на один недостаток: «бывают случаи, когда вы хотите контролировать, куда должен смотреть.Это так просто, — отметив, однако, — что, как говорится, это инструмент, и нужно знать, когда и как его использовать, каковы его ограничения, и эту функцию не следует винить за это. Я знаю, что есть опция сенсорной фокусировки, но я говорю конкретно, исходя из моего собственного опыта использования ее с моторизованным стабилизатором для создания стедикама для бедняков ».

Несмотря на то, что Майкл Легато считает его отличным инструментом, он хотел бы, чтобы «был способ более точно имитировать дыхание фокусировки, аналогично съемнику фокусировки на пленке в виде режима фокусировки« кино », я был бы в восторге.Но сейчас это работает так, как рекламируется ».

Новые патенты, новые разработки

Эти заметки об опыте использования разными профессионалами Dual Pixel CMOS AF предлагают читателям более широкий и лучший взгляд на систему. Также было важно узнать мнение представителя Canon, и я задал несколько вопросов Алексу Саксу, профессиональному специалисту по маркетингу Canon USA. Его ответы подтверждают, что система эволюционировала как до более крупных датчиков, чем исходный APS-C от цифровой зеркальной камеры EOS 70D, так и теперь он используется на камерах с «более крупным сенсором, например, 1DX MK2, 5D MK4 и 6D MK2».Технология развивалась и теперь используется во всех типах камер, доступных от Canon, но, как говорит Алекс Сакс, «некоторые камеры имеют другую или большую вычислительную мощность, что обеспечивает более быстрое реагирование».

Изначально казалось, что

Dual Pixel CMOS AF — это технология для продуктов среднего и высокого класса, но теперь Canon использует ее в разных сегментах. Я спросил Алекса Сакса, умерла ли гибридная автофокусировка и есть ли будущее за DPAF, на что он ответил, что «технология Dual Pixel AF работает очень хорошо, и клиенты начали использовать ее в качестве точного инструмента для определенных снимков.Например, при использовании его на стедикаме или подвесе автофокусировка с функцией обнаружения лица или с отслеживанием объектов будет сохранять резкий фокус даже при очень малой глубине резкости. Это делает установку легче и позволяет оператору получать более динамичные снимки без необходимости использования дорогих аксессуаров. Это означает, что камера начального уровня имеет некоторые из тех же функций, что и камера профессионального уровня, и дает больше возможностей для кинематографистов ». Судя по его ответу, гибридный автофокус больше не будет использоваться.

https: // youtu.be / EIH6OoFetLA

В качестве последнего вопроса, на который я — и я верю, что все мы — каким-то образом знаю ответ, я спросил Алекса Сакса, будет ли система развиваться дальше. Он ответил: «Мы не можем комментировать будущие продукты, но мы видим, что многие кинематографисты используют DPAF в определенных ситуациях, не для полной замены, а в качестве удобной функции, используемой только при необходимости. Это очень надежный инструмент, который находит множество практических применений в современных производственных условиях ».

Canon продолжает изучать новые способы расширения системы, в этом нет никаких сомнений.Новые возможности, доступные в EOS M50, являются четким свидетельством постоянного развития технологии Dual Pixel CMOS AF. Кроме того, новые заявки на патенты, опубликованные в Бюро по патентам и товарным знакам США в феврале и марте, предполагают, что Canon продолжает изучать способы разделения пикселей по-новому, чтобы лучше собирать свет, а также расширять возможности управления автофокусом. Так что да, сенсоры Dual Pixel CMOS AF развиваются…

Что следует знать о Dual Pixel CMOS AF и Live View AF

Двумя основными особенностями EOS 6D Mark II являются сенсорный ЖК-монитор с регулируемым углом наклона и двухпиксельный CMOS AF, обеспечивающий высокоскоростную автофокусировку (AF).Имея 2 операции автофокусировки и 3 метода автофокусировки, вы можете выбрать конфигурацию, которая лучше всего подходит для вашей сцены, и с ее помощью захватывать изображения, которые ранее было невозможно сделать. В этой статье рассматривается Dual Pixel CMOS AF и система AF в режиме Live View, чтобы вы могли понять и максимально использовать эти функции во время съемки. (Фото и текст: Рёске Такахаши)

Что такое Dual Pixel CMOS AF?

Dual Pixel CMOS AF, которая является одной из ключевых функций EOS 6D Mark II, в широком смысле относится к технологии, известной как фазовый автофокус.Однако, в отличие от обычного метода автофокусировки, при котором выделенные пиксели автофокусировки размещаются между пикселями изображения, в двухпиксельной CMOS AF все пиксели на датчике изображения используются как для автофокусировки (AF), так и для обработки изображений, что делает возможной автофокусировку на 80% область отображения изображения как по горизонтали, так и по вертикали. Само собой разумеется, что это дает большую гибкость в выборе положения фокуса. Мало того, в отличие от контрастного автофокуса, камере не нужно искать положение фокуса, что значительно сокращает время, необходимое для установления фокуса.Кроме того, с Dual Pixel CMOS AF камера способна обнаруживать сдвиги в движении и обеспечивать точную автофокусировку на объекте, что делает возможной полноценную непрерывную съемку с сервоприводом AF.

Каждый пиксель CMOS-сенсора в Dual Pixel CMOS AF состоит из двух фотодиодов, которые независимо отправляют информацию о расстоянии до объекта для камеры для достижения точной фокусировки.

Полевые испытания: проверка времени отклика различных методов автофокусировки

Для изображений ниже я использовал три метода автофокусировки, чтобы запечатлеть приближающийся ко мне поезд.Сравнивая их, вы можете заметить, что возможности фокусировки Dual Pixel CMOS AF достаточно высоки, чтобы соперничать с AF с видоискателем, при этом почти нет разницы между этими двумя методами. Напротив, пример контрастной автофокусировки, снятый на EOS 6D, подтверждает, что камере требуется некоторое время для поиска положения фокуса с использованием этого метода.

Видоискатель AF
Зеленая линия: позиция спуска затвора
Красная линия: позиция, в которой затвор начал открываться

Dual Pixel CMOS AF

Контрастный AF

Полевые испытания: проверка точности автофокуса во время макросъемки

Здесь я сфотографировал и сравнил фотографии плюшевого мишки.В то время как автофокусировка в видоискателе фокусировалась на точке перед глазами плюшевого мишки, Dual Pixel CMOS AF смогла точно сфокусироваться на глазах плюшевого мишки. Это связано с тем, что пиксели, используемые для автофокусировки, также используются для измерения расстояния, что позволяет добиться точной фокусировки. Еще одним преимуществом Dual Pixel CMOS AF является то, что он позволяет увеличивать изображение на экране, чтобы указать точку фокусировки.

(слева) Снимок с автофокусом видоискателя: Фокус был установлен на той части глаза, которая находилась ближе к камере, что оставляет область слева немного не в фокусе.
(справа) Снимок с Dual Pixel CMOS AF: Весь глаз четко в фокусе.

Как быстро добиться фокусировки с помощью Touch AF

EOS 6D Mark II оснащена ЖК-монитором с регулируемым углом наклона, что делает возможной съемку в режиме Live View. Вы можете использовать сенсорный автофокус для быстрой фокусировки, даже если вы смотрите на экран Live View.

1. Перейти в режим просмотра в реальном времени

Установите индикатор рычага в положение Live View и нажмите кнопку, чтобы запустить Live View.

2. Выберите режим экспозиции

Удерживая нажатой кнопку разблокировки диска установки режима, поверните диск, чтобы выбрать режим съемки.

3. Быстрая настройка параметров с помощью Quick Control

Нажмите кнопку быстрого управления, чтобы выбрать желаемый метод автофокусировки. Здесь я выбрал Smooth Zone AF.

4. Фокусировка с помощью сенсорной автофокусировки

Коснитесь ЖК-монитора на задней стороне камеры для фокусировки.Вы также можете перемещать позицию, проводя пальцем по экрану.

Общие сведения о системе автофокусировки в режиме Live View

Система автофокусировки в режиме Live View состоит из двух операций автофокусировки и трех методов автофокусировки. Операция автофокусировки относится к одной из двух операций: покадровая автофокусировка и следящая автофокусировка. Метод автофокусировки, с другой стороны, относится к функции, которая позволяет вам выбирать количество и перемещение используемых точек автофокусировки.

При съемке в режиме Live View на EOS 6D Mark II операция и метод автофокусировки объединяются для отслеживания движения объекта.Поэтому очень важно понимать особенности того, как действует каждая комбинация.

Имейте в виду, что недавно добавленная функция плавной зональной автофокусировки имеет другое поведение точки автофокусировки в режимах покадровой автофокусировки и следящей автофокусировки. Более того, с помощью Face + Tracking AF вы теперь можете прикоснуться к экрану, чтобы включить или отключить обнаружение лиц, тем самым полностью изменив характеристики. Понимая эти характеристики, вы сможете максимально эффективно использовать функцию автофокусировки в зависимости от вашего объекта.

Покадровая автофокусировка + автофокусировка по лицу + отслеживающая автофокусировка

При использовании функции распознавания лиц точка автофокусировки отображается автоматически и смещается в сторону в соответствии с движением лица.

Серво AF + Face + Tracking AF

Лицо определяется автоматически и отслеживается по горизонтали. В то же время камера поддерживает фокус, отслеживая расстояние фокусировки до объекта.

Покадровая автофокусировка + автофокусировка с гладкой зоной

Объект захвачен в любой указанной зоне. После подтверждения фокусировки количество активных точек автофокусировки не меняется.

Servo AF + Smooth Zone AF

Объект отслеживается в поперечном и продольном направлениях, в то время как количество активных точек автофокусировки изменяется в выбранной зоне.

One-Shot AF + FlexiZone — Single AF

Выбранная точка автофокусировки используется для фокусировки. АФ со слежением отсутствует.

Servo AF + FlexiZone — одиночный AF

Фокус отслеживается продольно в любой выбранной точке автофокусировки. Боковое слежение за точкой автофокусировки отсутствует.

См. Также следующие статьи о EOS 6D Mark II:
Обзор первых впечатлений EOS 6D Mark II: пейзажная фотография
Что нового в EOS 6D Mark II: 13 основных функций (часть 1)
Что нового в EOS 6D Mark II : 13 ключевых характеристик (часть 2)


Получайте последние новости, советы и рекомендации в области фотографии.

Станьте частью сообщества SNAPSHOT.

Зарегистрироваться сейчас!

Canon | EOS C100 Mark II Cinema EOS-камера с двухпиксельной CMOS-автофокусировкой (только корпус) | 0202C002

Цифровая камера высокой четкости Canon EOS C100 Mark II предлагает все преимущества своего предшественника, добавляя новые передовые функции обработки изображений и работы по многочисленным просьбам. Оптимизированная для использования одним человеком и совместимая с полным спектром объективов Canon EF, EF-S и CN-E Cinema с байонетом EF, эта значительно усовершенствованная камера объединяет тот же CMOS-датчик Canon Super 35mm CMOS, удостоенный награды Emmy®, используемый во всех камер Canon Cinema EOS, но теперь заменяет процессор изображения Canon DIGIC DV III на более совершенный процессор изображения Canon DIGIC DV 4.Помимо улучшенной обработки видео RGB, возможность двойного кодека камеры поддерживает одновременную запись в форматах AVCHD и MP4, включая захват 59,94P, а также запись замедленного и ускоренного движения. Dual Pixel CMOS AF и Face AF, беспроводная FTP-передача видео, встроенный Canon Log LUT, поддержка GPS и поддержка широкого диапазона рабочих процессов — вот дополнительные рабочие функции, которые были добавлены. Модернизированная 3,5-дюймовая OLED-панель с поворотом на 270 градусов и большой видоискатель с возможностью наклона с большим наглазником расширяют возможности оператора камеры.

Компактный, модернизированный и легкий корпус цифровой HD-камеры Canon EOS C100 Mark II также претерпел изменения и теперь включает в себя встроенный микрофон, кнопки START / STOP, четко обозначенные красным цветом, прозрачные крышки на двойных слотах для SD-карт, улучшенные установка и извлечение батареи, а также увеличенное количество назначаемых кнопок. Добавьте к этому встроенные фильтры нейтральной плотности, съемную вращающуюся пистолетную рукоятку, съемную верхнюю рукоятку с двумя входами XLR, встроенный стереомикрофон и элементы управления звуком, и Canon EOS C100 Mark II станет мощно усовершенствованной цифровой HD-камерой Super 35 мм. разработан, чтобы удовлетворить ваши потребности в большей свободе творческого самовыражения при создании HD-видео.

Характеристики:

  • CMOS-сенсор Canon Super 35 мм
  • Процессор изображения Canon DIGIC DV 4
  • Одновременная запись в формате AVCHD и MP4
  • Запись замедленного и ускоренного движения
  • Преобразование MP4
  • Модернизированная 3,5-дюймовая OLED-панель
  • 1,23-мегапиксельный цветной электронный видоискатель с изменяемым углом наклона
  • Двухпиксельный CMOS AF
  • Режим автофокусировки по лицу
  • 59.94p Частота кадров
  • Беспроводная передача видео по FTP
  • Встроенный микрофон
  • Встроенный журнал Canon LUT
  • Красные кнопки записи
  • Новый эргономичный дизайн
  • Превосходная чувствительность при слабом освещении и широкий динамический диапазон
  • Вспомогательные средства для полного ручного управления и фокусировки
  • Съемная пистолетная рукоятка и верхняя рукоятка с входами XLR и стереомикрофоном
  • Выход HDMI® с временным кодом
  • Пульт дистанционного управления Canon RC-V100
  • GPS-приемник Canon GP-E2 EOS
.
Dual pixel cmos af что это: Dual pixel cmos af в каких камерах – ПК портал

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Пролистать наверх
