Камера смартфона с OIS, EIS или HIS? Кратко о стабилизации изображения
Смартфоны сегодня продаются с оптической стабилизацией, электронной или гибридной. Уже реже можно встретить аппараты с камерами без стабилизации вообще. В чём разница между этими тремя вариантами и какой выбрать для максимального качества?
В 2020 году стабилизация является обязательным элементом камер всех флагманов и многих смартфонов бюджетного сегмента, что несказанно радует пользователей. Уникальные функции, достойные специальной фото- и видео- техники, стали доступнее, а наши бытовые снимки превратились в почти профессиональные.
Без стабилизации отснятый материал (фото, видео) будет размытым и подойдет разве что для экранизации стиля 80-х годов. Но и стабилизации изображения существует несколько типов! О технологиях и их особенностях мы постоянно рассказываем в нашем Telegram-канале.
Оптическая стабилизация или OIS
OIS предполагает использование микроэлектромеханических систем (MEMS) с целью обнаруживать движения и регулировать работу камеры в соответствии с этими движениями.
Для захвата картинки смартфон использует показания датчика, как результат – видео без искажений и «желейного» эффекта, что возникает при цифровой стабилизации. Видео с OIS выглядит естественнее.
Единственная «побочка» столь полезного инструмента, как оптическая стабилизация, – повышенная стоимость, за такой смартфон придется заплатить больше. Еще один негативный нюанс – движущиеся части OIS могут давать сбои, правда, это редкое явление.
Помимо всевозможных дрожаний, оптическая стабилизация отлично справляется со слабым освещением (ведь в таких условиях и без того сложно фокусироваться, а при треморе рук становится всё совсем плохо), поэтому, если возникает вопрос «да» или «нет», однозначно «да»!
Электронная стабилизация или EIS
Электронная стабилизация – попытка повторить опыт OIS, но «под другим соусом».
Что касается видео, программа находит точку максимальной контрастности и пытается держать ее в той же части кадра. Современная электронная стабилизация использует машинное обучение для обнаружения объектов.
Минусы EIS в том, что небольшие изменения в перспективе могут спровоцировать появление искажений – то же, что и эффект «желе».
Еще одним недостатком можно считать условия, требующиеся для всего процесса. Так, с включенной EIS, края изображения используются в качестве буферной зоны. Стабилизированное изображение перемещается в пределах данного поля, объект в кадре сохраняется неподвижным.
Стабилизация гибридного изображения или HIS
Из названия понятно, что гибридная стабилизация является неким совмещением OIS и EIS — довольно неплохим решением. OIS обеспечивает базовую аппаратную стабилизацию в то время, как EIS используется для последующего сглаживания видеоматериала.
Для фото гибридная система никакой пользы не приносит, так как за качество съемки в любых сценариях отвечает оптическая стабилизация. Хотя EIS можно и включить для дополнительной стабильности, например, для создания ночных снимков.
Что выбрать?
Если вы не смогли определиться между оптической и электронной стабилизацией («рулит», несомненно, первое), возьмите все лучшее от двух систем с гибридной IS. К счастью, покупая современные смартфоны, пользователь не озадачен выбором и лишь констатирует результат – изображения априори поражают качеством.
Источник:
Androidauthority.
👍 / 👎
Тогда можно поддержать её лайком в соцсетях. На новости сайта вы ведь уже подписались? 😉
Или хотя бы оставить довольный комментарий, чтобы мы знали, какие темы наиболее интересны читателям.
Кроме того, нас это вдохновляет. Форма комментариев ниже.
Что с ней так? Своё негодование вы можете высказать на [email protected] или в комментариях. Мы постараемся учесть ваше пожелание в будущем, чтобы улучшить качество материалов сайта. А сейчас проведём воспитательную работу с автором.
Если вам интересны новости мира ИТ так же сильно, как нам, подписывайтесь на Telegram-канал
Автор: Валерия Лесивненко
Начинающий журналист, подрабатывающий копирайтингом.
Читайте нас где удобно
Ещё на эту тему было
Для тех, кто долистал
Ай-ти шуточка бонусом. Старые модели сумок для ноутбуков отлично подходят к новым моделям смартфонов Samsung.
Что такое стабилизация изображения? Объяснение OIS, EIS и HIS
Автор Цопов Дмитрий На чтение 6 мин.
Просмотров 68 Опубликовано
Камеры смартфонов состоят из множества компонентов, от датчиков и линз до лазера. системы фокусировки. Стабилизация изображения все чаще становится одним из основных строительных блоков отличной камеры смартфона.
Стабилизация изображения важна для стабилизации изображений. Без него ваши снимки и селфи получатся размытыми, а видео будет выглядеть так, как будто они были сняты для фильма категории B 80-х. Видите ли, затвор камеры должен быть открыт, чтобы улавливать свет. Пока это происходит, малейшее движение может испачкать ваше изображение. Это особенно актуально, когда затвор открыт в течение длительного времени, например, при съемке в темноте.
Роскошь стабилизации изображения стало необходимостью.
Поскольку HDR и ночные режимы более распространены в наших смартфонах, роскошь стабилизации изображения стала необходимостью.
Практически все смартфоны обеспечивают стабилизацию изображения хотя бы на одной камере. Однако существует несколько различных типов стабилизации изображения. Вот все, что вам нужно о них знать.
Содержание
- Оптическая стабилизация изображения (OIS)
- Лучшие камеры для новичков
- Электронная стабилизация изображения (EIS)
- Гибридная стабилизация изображения (HIS)
- Что делать, если Hybrid недостаточно?
- Стабилизаторы подвеса смартфона лучше, чем OIS?
- Что вам нужно знать о стабилизации изображения
Оптическая стабилизация изображения (OIS)
OIS — это аппаратное решение, использующее гироскоп с микроэлектромеханической системой (MEMS) для обнаружения движения и соответствующей настройки системы камеры. Например, если вы держите смартфон, и ваша рука слегка движется влево, система OIS уловит это и немного сдвинет камеру вправо.
Это аппаратное решение. , не требует кадрирования изображения, то есть телефон использует полное считывание сенсора для захвата фотографии.
Побочным продуктом этого является видео с нулевым искажением, поскольку вы не получаете эффекта желе, который возникает при цифровой стабилизации. OIS также обеспечивает гораздо более естественное видео, поскольку вы не применяете эффект к видео.
Выбор редактора
Лучшие камеры для новичков
Попасть в мир фотографии — это увлекательно, но это также может быть очень дорогим. Первый шаг — найти камеру. Выбор подходящего очень важен, поэтому сегодня мы поможем вам…
Создание хорошего оборудования OIS недешево, а это добавляет к стоимости материалов и, в конечном итоге, означает, что вы будете платить больше за свой смартфон с OIS. Он также превращает обычно статический элемент, модуль камеры, в другую движущуюся часть. Это очень редко, но иногда движущиеся части в системе OIS могут выйти из строя.
OIS — полезный инструмент, когда вы снимаете видео или фото. Он особенно эффективен в условиях низкой освещенности, когда затвор камеры может оставаться открытым дольше.
Без OIS это может привести к размытым фотографиям из-за легкого движения руки.. При включенной оптической стабилизации изображения устраняются легкие дрожания, что делает фотографии более четкими. То же самое и с телеобъективами, где малейшие сотрясения усиливаются из-за гораздо более узкого поля зрения.
Продолжить чтение: OIS объяснил!
Электронная стабилизация изображения (EIS)
EIS — это попытка сделать то, что делает OIS, но без физического оборудования. Это работает за счет использования акселерометра вашего смартфона для обнаружения небольших движений. Программное обеспечение камеры интерпретирует эти движения и выравнивает каждый кадр вместе. Для изображений это имеет решающее значение в процессах HDR и ночного режима, когда камера делает несколько снимков за короткий промежуток времени.
Для видео программа найдет точку с высокой контрастностью и попытайтесь сохранить эту точку в той же части кадра. Более современные примеры EIS используют машинное обучение для обнаружения объекта и соответственно блокировки стабилизации.
- В качестве примера смещения перспективы.
- Пример буфера обрезки.
Пожалуй, самый большой недостаток этой стабилизации Метод — это урожай, который требуется для процесса. При включенной EIS вы больше не видите на выходе весь датчик. Края изображения сенсора используются как буферная зона. Стабилизированное изображение можно перемещать в пределах этого поля, удерживая объект неподвижным в кадре. Без буферной зоны вы бы обрезали края изображения по мере перемещения стабилизации.
Гибридная стабилизация изображения (HIS)
HIS, как называется предполагает комбинацию OIS и EIS. Это хорошее универсальное решение. OIS обеспечивает базовую аппаратную стабилизацию, а затем EIS используется для дальнейшего сглаживания видеозаписи.
Благодаря преимуществам OIS, кроп-фактор EIS не должен быть таким экстремальным. Буфер по краям изображения может быть меньше, что приведет к более тонкому кадрированию и меньшему влиянию на окончательный кадр.
Для изображений гибридная система не дает никаких преимуществ. Часть OIS обеспечит съемку без дрожания во всех желаемых сценариях. Хотя EIS можно было включить для дополнительной стабильности с HDR и ночными снимками с мультиэкспозицией.
Если вам интересно, как выглядят результаты, вот пример из Google Pixel 2, который был гигантом Android первый телефон, использующий гибридную систему OIS и EIS:
Если вы все еще недовольны плавностью видеосъемки со смартфона, последний трюк — использовать стабилизатор.. По сути, это большие гироскопы, которые при правильной балансировке удерживают ваш телефон в одной и той же ориентации. Двигатели используются для противодействия движению ваших рук, перемещая камеру в противоположном направлении. Однако результаты не всегда лучше, чем у стабилизации изображения вашего смартфона.
См. Также:

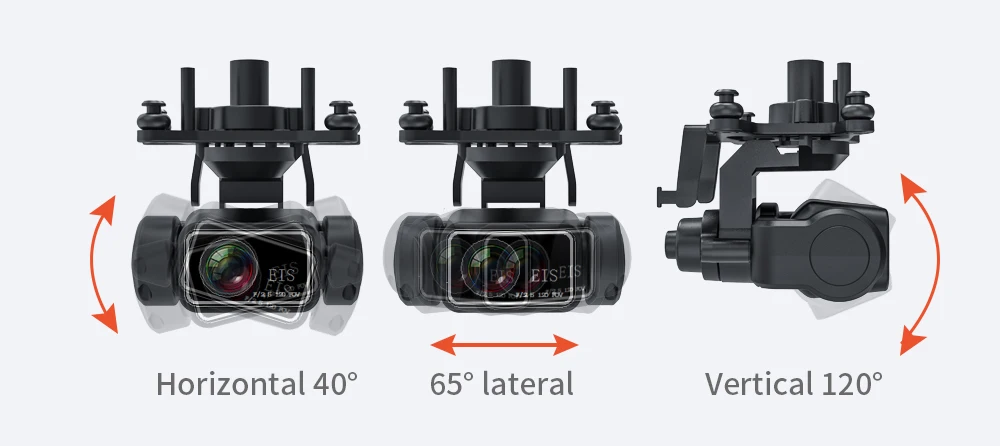

Стабилизаторы подвеса смартфона лучше, чем OIS?
В течение последнего года я все чаще видел странные новые гаджеты на отраслевых мероприятиях и конвенциях, которые я посещаю. Вы, наверное, видели в них дорогую альтернативу селфи-палкам, но смартфон …
Подвесы дают дополнительное преимущество, позволяя вам контролировать двигатели для создания плавных движений панорамирования и наклона. Обычно в рукоятку встроен джойстик, позволяющий пользователю управлять движениями стабилизатора. Эти подвесы стоят от 80 до 140 долларов в зависимости от марки, модели и комплекта аксессуаров. Это немалые деньги за то, что определенно не поместится в вашем кармане.
Продолжить чтение: Лучшие стабилизаторы для смартфонов!
Что вам нужно знать о стабилизации изображения
Если вы хотите получить лучшее из обоих миров, гибридный метод не составляет труда. Вы получаете естественную стабильность видео благодаря элементу OIS, а EIS позаботится обо всем остальном.
Если вам нужно выбрать между OIS и EIS, выберите первое.
Если вам нужно выбрать между OIS и EIS, выберите телефон с камерой, который предлагает аппаратное решение. Он менее искусственен для видео и гораздо более эффективен для неподвижных изображений. Если вам нужен зум-объектив хорошего качества на следующем смартфоне, убедитесь, что он имеет оптическую стабилизацию изображения. Для сверхширокоугольных объективов не требуется OIS в видеорежимах из-за большего поля зрения в сочетании с EIS. Это означает, что пока есть кадрирование, оно далеко не такое экстремальное, как если бы оно было применено к большему фокусному расстоянию.
Если вы не хотите снимать короткометражные фильмы с помощью мобильного телефона, потребность в подвесе становится все меньше и меньше благодаря улучшениям, внесенным в технологию Hybrid IS. Даже современные телефоны среднего класса предлагают отличные возможности стабилизации изображения.
Электронная (EIS) и оптическая стабилизация (OIS): различия при использовании
7 ноября 2020
Droidnews
Фото: DroidnewsDroidnews
Сегодня мы поговорим о теме, которая беспокоит многих любителей мобильной фотографии. Речь пойдет о стабилизации изображения во время фото и видеосъёмки. Её можно добиться с помощью системы EIS или OIS. Обе технологии позволяют делать четкие фотографии, даже если в момент съемки было сделано несколько неловких движений.
Видео дня
Бывают случаи, когда мы уверены, что наши руки не дрожали во время фотосъемки, но по факту фотография получается размытой, включая все виды нежелательных динамических спецэффектов.
Это самая распространенная проблема, даже если наши руки были неподвижны. К счастью, производители камер и заинтересованные стороны уже давно приняли это во внимание. В результате мы получили постоянно рекламируемую функцию, которую теперь можно найти практически в любой камере смартфона.
Сейчас в смартфоностроении используют один из двух подходов: оптической стабилизации изображения, так называемой OIS или электронной стабилизации изображения — EIS. В этой статье мы попытаемся ответить на вопрос: «Что лучше EIS или OIS?»
Такие статьи мы постоянно публикуем для наших читателей в Telegram. Вы уже подписались на канал? Это бесплатно 😉
Электронная стабилизация изображения (EIS)
Как и в случае с большинством технологических проблем, у нас есть два метода решения: либо улучшить программу, либо позволить программному обеспечению быть таким, какое оно есть. Электронная стабилизация изображения, как следует из названия, идет по первому пути. Используйте программное обеспечение для стабилизации ваших фотографий и видео.
Каждая камера имеет компонент, известный как прибор с зарядовой связью (CCD). Оно представляет собой не что иное, как набор фотодатчиков. Свет объекта падает на эти датчики, и они преобразуют оптические сигналы в электрические (цифровые) сигналы для дальнейшей обработки камерой.
Процессор обработки изображений в случае EIS принимает части изображений и сравнивает их со следующими. Он тщательно определяет, было ли случайное движение или встряхивание, и вносит необходимые исправления в выбранные части изображения, тем самым обеспечивая ощущение стабильности. Но для того, чтобы в мгновение ока получить идеальную фотографию все же придется кое — чем пожертвовать. Чтобы быстро вычислить стабильное изображение, придется лишиться нескольких кадров и, в свою очередь, потерять качество. EIS приводит к некоторой степени деградации в полученном изображении. Современные линзы компенсируют это снижение качества, совершенствуя разрешение настолько, что оно едва заметно.
Помимо проблемы качества, EIS имеет еще один недостаток.
Это не очень «умный» метод. За последние несколько лет он, безусловно, прошел долгий путь развития, но, как правило, он глуп и не может отличить непреднамеренное движение от намеренного. Google работает над этой проблемой, и Google Pixel 2 уже позволяет улучшить эту систему с помощью вычислительного программирования машинного обучения.
Оптическая стабилизация изображения (OIS)
Для стабилизации фотографий и видео оптическая стабилизация изображения использует метод аппаратного улучшения. Система OIS работает иначе, чем EIS. Эта система помещает стеклянную призму перед объективом камеры, чтобы «согнуть» изображение, перемещенное назад.
Призма с переменным углом представляет собой простую стеклянную пластину, которая чередует сильфоны. Вся система действует как динамическая призма. Камера с переменным углом движется в направлении, параллельном плоскости изображения. Гироскоп и другие датчики используются, чтобы знать, когда происходят эти случайные толчки и компенсировать движение с помощью оборудования.
Камеры двигают для того, чтобы приспособиться и отменить нежелательное движение. В этом суть всех разновидностей системных методов OIS. Поскольку вся стабильность исходит от манипуляций в реальном времени и изгиба света, ухудшения качества изображения не происходит.
Система OIS кажется наиболее выигрышной, так как она хорошо работает в условиях низкой освещенности. Поскольку стабилизация основана на оптических, а не на электрических сигналах, оптическая стабилизация изображения часто является лучшим вариантом.
Итак, что лучше, EIS или OIS?
Система EIS совершенствуется с помощью машинного обучения. OIS так же хорош, как и всегда. Основным недостатком EIS является то, что он ухудшает качество изображения, но это не имеет большого значения, если на вашем смартфоне есть датчик высокого разрешения, что сейчас уже на всех устройствах.
В случае со смартфонами разница между EIS и OIS сокращается. Лучше всего выбрать смартфон, оснащенный OIS. Эта система наиболее широко используется в смартфонах высокого «премиум» класса, которые лидируют в фотографии.
Впрочем, мы сейчас видим, насколько активно развиваются нейросети и алгоритмы искусственного интеллекта. Так что не исключено, что уже в ближайшее время EIS догонит OIS по качеству работы.
Источник: Xiaomi4mi.
Гаджеты,Google,
В чем разница между OIS и EIS на камерах моего телефона?
Обладая почти идентичными техническими характеристиками большинства флагманов, производители смартфонов обращают внимание на программное обеспечение и камеры, чтобы выделить свои предложения среди конкурентов. Вместо того, чтобы смотреть, сколько камер и мегапикселей упаковала компания, проверьте важные детали, такие как тип стабилизации на основном шутере. Такие термины, как OIS, EIS, стабилизация со сдвигом сенсора и поворотная камера, могут звучать одинаково на бумаге, но они различаются по стоимости, функциям и общему влиянию на фотосъемку со смартфона.
Будь то OIS (оптическая стабилизация изображения), EIS (электронная стабилизация изображения) или любая другая система, их основной задачей является стабилизация изображения и видеозаписи.
Без стабилизации изображения могут получиться размытыми (особенно при слабом освещении), а видео может выглядеть немного дрожащим.
Зачем вам в телефоне OIS или EIS?
Когда камера вашего телефона открывает затвор для захвата света, легкое рукопожатие может смазать финальное изображение. Это лучше видно, когда вы снимаете в темноте, так как затвор камеры остается открытым в течение длительного времени, чтобы захватить больше света. Вы можете использовать штатив или монопод для стабилизации камеры, но это неудобно и не подходит для всех, кто носит их с собой. Здесь срабатывает система стабилизации, компенсирующая рукопожатия.
Не каждая система стабилизации создается и используется одинаково. OIS — это аппаратное решение, в то время как EIS полагается на программное обеспечение и мощность процессора для обеспечения стабильных результатов. OEM-производители, такие как Huawei, предлагают AIS (искусственную стабилизацию изображения), которая является частью EIS, использующей искусственный интеллект для создания более качественных фотографий и видео.
Оптическая стабилизация изображения (OIS)
Решение камеры на основе OIS основано на гироскопе телефона и крошечных двигателях для перемещения объектива или датчика камеры. Объектив основной камеры размещен с возможностью перемещения вдоль оси. Это может быть двухосевое движение для смещения влево и вправо или вверх и вниз. Система камеры высокого класса имеет четырехосную оптическую стабилизацию изображения для перемещения объектива камеры во всех четырех направлениях.
Например, если вы держите телефон и двигаетесь вправо, система OIS компенсирует дрожание, перемещая объектив камеры в противоположную сторону. Он обнаруживает движение с помощью гироскопа и смещает объектив с помощью электромагнитов и датчиков.
OIS — это аппаратное решение, не требующее каких-либо программных ухищрений для стабилизации изображений или видео. В EIS вы можете заметить неестественный эффект стабилизации в видео, создающих эффект желе. Это не относится к камере с OIS.
Большинство OEM-производителей разрабатывают систему OIS для перемещения или перемещения объектива. Apple использовала стабилизацию со сдвигом датчика в iPhone 12 Pro Max и серии iPhone 13, которая перемещает датчик камеры для улучшения результатов. OIS может перемещать объектив до 1000 раз в секунду, в то время как стабилизация сдвига датчика перемещается вокруг датчика до 5000 раз в секунду. Технически стабилизация сдвига датчика лучше, чем стандартная OIS, но не ожидайте новаторских результатов. Samsung также поэкспериментировала с этой идеей, но пропустила ее в серии Galaxy S22.
Электронная стабилизация изображения (EIS)
EIS пропускает физическое оборудование и пытается сделать то же самое, что и OIS, используя программные трюки. Этот процесс использует акселерометр вашего телефона для обнаружения движений рук и выравнивания каждого кадра вместе. Поскольку объектив камеры или датчик не двигаются с EIS, захват каждого кадра происходит намного быстрее.
EIS берет изображение и увеличивает его, чтобы сделать его больше сенсора. Программное обеспечение сканирует изображение в поисках улучшений. Если обнаруживается дрожание камеры, EIS перемещает изображение в противоположном направлении, чтобы исключить смазанность снимков. Поскольку EIS включает изменение положения, масштабирование или обрезку кадров, качество результатов может ухудшиться. Система зависит от настройки программного обеспечения и может быть улучшена с помощью будущих обновлений программного обеспечения.
EIS пригодится при съемке видео. Он предсказывает направление, в котором вы движетесь во время съемки видео, и соответствующим образом корректирует следующее смещение. Практика приводит к более плавному видео. EIS использует ИИ для обнаружения основного объекта в видео и блокировки фокуса. Иногда это приводит к неестественным искажениям, известным как эффект желе.
OIS и EIS: стоимость и текущие предложения
EIS не требует дополнительного оборудования, а модуль камеры остается легким и доступным.
Система в основном встречается на недорогих смартфонах. Реализация зависит от настройки программного обеспечения, и окончательные результаты могут отличаться от одного производителя к другому. Например, Google использовал EIS только в Pixel первого поколения, и мы все знаем, насколько хороши они оказались в области фотографии.
необходима в современных смартфонах. Большинство предложений среднего класса от Samsung, OnePlus и Google поставляются с OIS на основной камере. OIS увеличивает вес камеры, да и стоит она дороже.
Смартфоны высокого класса, такие как S22 Ultra, оснащены аппаратным обеспечением OIS в основном, а также телеобъективом для получения стабильных результатов при съемке с увеличением. Vivo, один из ведущих OEM-производителей в Китае, использует систему стабилизации камеры, которая сложна, тяжела, дорога и более эффективна, чем традиционные системы OIS.
В настоящее время большинство флагманских моделей имеют гибридную стабилизацию изображения (HIS), которая сочетает в себе как OIS, так и EIS, предлагая универсальное решение.
Если вы хотите его приобрести, ознакомьтесь с нашим руководством для покупателей, чтобы выбрать лучший телефон Android для вас.
Попрощайтесь с размытыми изображениями и дрожащим видео
После того, как вы запечатлели потрясающие воспоминания, используйте лучшие приложения для редактирования фотографий, прежде чем загружать их в социальные сети. Если вы предпочитаете большую часть времени использовать фронтальную камеру, ознакомьтесь с нашими специальными советами, чтобы делать более качественные селфи.
Instruments – Europa Clipper НАСА
Камеры видимого света будут отображать поверхность Европы в цвете и стерео с высоким разрешением.
Новинка из чистой комнаты
Широкоугольная камера Europa Imaging System доставлена в JPL
Инженеры стоят рядом с широкоугольной камерой Europa Clipper в чистой комнате Лаборатории реактивного движения НАСА после ее доставки в июне 2022 года.
Кредит:НАСА/Лаборатория реактивного движения-Калифорнийский технологический институт
Дополнительная информация и варианты загрузки ›
Введение
Система визуализации Европы, или EIS (произносится как «лед»), позволит запечатлеть долины, хребты, темные полосы и другие особенности Европы в мельчайших деталях.
EIS имеет широкоугольную камеру (WAC) и узкоугольную камеру (NAC). Каждая камера имеет восьмимегапиксельный датчик, чувствительный к видимым длинам волн света и небольшому диапазону ближнего инфракрасного и ультрафиолетового длин волн. NAC поворачивается на 60 градусов по двум осям. Обе камеры будут производить стереоскопические изображения и иметь фильтры для получения цветных изображений.
EIS нанесет на карту около 90 процентов Европы с разрешением 330 футов (100 метров) на пиксель. Это в шесть раз больше поверхности Европы с разрешением в пять раз выше, чем у лучших изображений, полученных с космического корабля «Галилео». Когда космический корабль приближается к Европе во время пролета, EIS будет создавать изображения с разрешением в 100 раз лучше.
Краткие сведения
Краткие сведения
| Камеры видимого света |
| Широкоугольная камера и узкоугольная камера |
| Восьмимегапиксельный сенсор в каждой камере |
| Узкоугольная камера имеет шарнир для поворота на 60 градусов по двум осям |
| EIS нанесет на карту 90 процентов Европы с разрешением 330 футов (100 метров) на пиксель (в шесть раз больше поверхности Европы, с в пять раз лучшим разрешением, чем когда-либо прежде) |
| Может отображать отдельные элементы поверхности с разрешением всего полтора фута (полметра) на пиксель |
| Обе камеры будут создавать стереоскопические изображения |
| Обе камеры будут производить цветные изображения |
Взаимодействие с изолированным видом инструмента.
варианты загрузки ›
Как это работает
Как это работает
Широкоугольная камера, или WAC, видит большие участки ландшафта Европы. Узкоугольная камера, или NAC, имеет более «увеличенный» вид и видит меньшие части ландшафта, но с большим количеством пикселей на единицу площади, чем WAC.
«Во время облетов WAC будет охватывать часть поверхности в стереофоническом и цветном режиме… стереотопография многое расскажет о структуре поверхности».
— Элизабет Тертл, главный исследователь EIS .
NAC представляет собой телескоп-рефлектор и использует большое зеркало для сбора света. Затем другие зеркала и линзы направляют сконденсированный луч на восьмимегапиксельный детектор, называемый комплементарным оксидно-металлическим полупроводником (широко известный как CMOS). В сотовых телефонах и цифровых камерах также используются КМОП-детекторы, которые, возможно, являются наиболее широко используемой в мире дочерней технологией НАСА.
WAC имеет такой же датчик, но представляет собой телескоп-рефрактор, а не телескоп-рефлектор. Он пропускает свет прямо внутрь и использует линзы для фокусировки света на детекторе.
«С помощью узкоугольной камеры мы сфотографируем определенные районы Европы с разрешением полметра на пиксель… Мы увидим особенности поверхности, которых раньше не видели».
— Линн Квик, член команды EIS .
Как мы будем это использовать
Как мы это будем использовать
Ученые будут использовать EIS для изучения особенностей поверхности и их взаимосвязи друг с другом и с подповерхностными структурами. Инструмент будет искать признаки недавней геологической активности на поверхности Луны. Он также будет искать потенциальные шлейфы, выбрасывающие материал в космос. Трехмерные изображения EIS позволят ученым измерять высоту поверхности. Цветные изображения предоставят информацию о поверхностных материалах Европы.
«Мы не совсем уверены, как образовались некоторые детали на поверхности Европы», — сказала Линн Квик, планетолог из Центра космических полетов имени Годдарда НАСА и член группы обработки изображений Europa Clipper. «Изображения с действительно высоким разрешением дадут нам представление о том, как образовались эти особенности».
Во время своего двенадцатого витка вокруг Юпитера 16 декабря 1997 года космический корабль НАСА «Галилео» совершил самый близкий пролет над ледяной луной Юпитера Европой, пролетев над ледяной поверхностью на высоте 124 мили (200 километров). Это изображение было получено рядом с ближайшей точкой сближения на расстоянии 335 миль (560 километров) и является изображением Европы с самым высоким разрешением, полученным Galileo.Познакомьтесь с командой
Познакомьтесь с командой
Команда EIS базируется в Лаборатории прикладной физики Джона Хопкинса (APL) в Мэриленде. Главный исследователь EIS, планетолог Элизабет «Зиби» Тертл, ранее была сотрудником миссии «Кассини», занимающейся визуализацией и радаром.
Черепаха также возглавляет запланированную NASA миссию Dragonfly. Dragonfly запустится в конце 2020-х годов и отправится к Титану, спутнику Сатурна. Dragonfly — это спускаемый аппарат с винтокрылым аппаратом, который будет летать в атмосфере Титана и исследовать эту луну, как никогда раньше.
«Стереотопография прибора EIS многое расскажет о структуре поверхности Европы», — сказал Тертл о возможностях EIS в области трехмерного изображения. «В сочетании с инструментом REASON, который может проникать в поверхность Луны, мы сможем понять как поверхность, так и подповерхностную структуру».
Главный следователь
Лаборатория прикладной физики Джона Хопкинса
EIS, выделенный красным цветом на космическом корабле Europa Clipper.
Связанные новости
EIS или OIS: ваше руководство по системам стабилизации изображения
Мы все были в ситуации, когда идеальный снимок находится прямо перед вами, но для того, чтобы сделать снимок, нужно занять странное положение и держать камеру в руках.
Когда вы начинаете снимать, вы понимаете, что независимо от того, что вы делаете, кадры, которые вы снимаете, всегда трясутся. Так что же происходит сейчас? Вот тут-то и появляется стабилизация изображения (IS), поскольку она предназначена для значительного уменьшения дрожания камеры и вибрации. Есть два популярных метода стабилизации изображения, используемые видеооператорами — электронная стабилизация изображения (EIS) и оптическая стабилизация изображения (OIS). Читайте дальше, чтобы узнать больше об этих двух стабилизаторах изображения, о различиях между ними, а также о плюсах и минусах использования любого стабилизатора изображения при съемке видео. Это не всеобъемлющее руководство по всему, что есть на рынке, а просто краткое учебное руководство, которое поможет вам стать более информированным потребителем.
Электронная стабилизация изображения
Система электронной стабилизации изображения (EIS) уменьшает дрожание изображения и контролирует стабильность изображения путем электронного управления изображением с помощью светочувствительного чипа, устройства с зарядовой связью (ПЗС) камеры.
Как только изображение попадает на чип, и если система обнаруживает то, что она считает дрожанием камеры через свои датчики, она реагирует, слегка перемещая изображение, чтобы оно оставалось на том же месте на ПЗС-матрице. Например, если камеру трясет влево, то изображение смещается вправо, чтобы компенсировать это, тем самым устраняя дрожание. По сути, когда изображение зигзагообразно, система EIS зигзагообразно смещается точно на ту же величину.
Существует два способа работы системы EIS для уменьшения движения изображения. Первый метод заключается в увеличении размера изображения путем цифрового «увеличения изображения так, чтобы оно было больше, чем ПЗС-матрица. Увеличивая изображение, система может затем сканировать изображение, чтобы противодействовать движению, вызванному дрожанием. Чтобы проверить, использует ли ваша камера эту систему, просто включите ее и посмотрите на изображение через видоискатель. Если изображение немного увеличивается, значит, используется этот метод стабилизации изображения.
Однако, поскольку эта система увеличивает изображение, разрешение изображения несколько снижается.
Второй метод системы EIS использует ПЗС увеличенного размера. Поскольку видеоизображение покрывает только около 90 процентов площади чипа, в системе имеется свободное место для перемещения изображения. Например, когда изображение стабильно, чип центрирует изображение на ПЗС. Но если камеру трясет вправо, есть место для перемещения изображения обратно влево, чтобы компенсировать дрожание, сохраняя его точно в том же месте на ПЗС-матрице, тем самым устраняя дрожание.
Плюсы и минусы использования EIS
Системы EIS компактны, потому что они не увеличивают объем объектива, и быстры, потому что нет необходимости в каких-либо физических движениях, поскольку весь тяжелый подъем выполняется электронными средствами на сверхвысоких скоростях. С другой стороны, поскольку видеоизображение занимает только 90 процентов ПЗС-матрицы, когда изображение увеличивается электронным способом, чтобы заполнить оставшиеся 10 процентов кадра, будет неизбежна потеря качества и разрешения изображения.
Оптическая стабилизация изображения
Система оптической стабилизации изображения (OIS) работает немного иначе, чем система EIS, хотя конечный результат тот же. Система OIS срабатывает до того, как изображение попадает на устройство с зарядовой связью (ПЗС), что означает, что никаких электронных настроек не требуется, и что изображение стабильно, когда попадает на чип, полностью заполняя всю площадь поверхности чипа. Это делается путем размещения призмы с переменным углом рядом с передней частью объектива, чтобы согнуть смещенное изображение назад по центру.
Призма представляет собой просто пару стеклянных пластин с заполненной жидкостью системой мехов между ними, где меха создают эквивалент стеклянной призмы. Когда изображение проходит через призму, линза уменьшает или устраняет дрожание изображения, обнаруживая и согласовывая частоту и размер или амплитуду дрожания, а затем поворачивая стеклянные пластины для изменения угла призмы. Одна стеклянная пластина вращается вертикально, перемещая изображение вверх и вниз.
Другая стеклянная пластина вращается горизонтально, перемещая изображение влево и вправо. Подобно системе EIS, идея состоит в том, чтобы перемещать изображение в направлении, противоположном дрожанию, и, если движение не обнаружено, призменный механизм просто центрируется.
Камеры с оптической стабилизацией изображения обычно также оснащены встроенным в камеру гироскопическим датчиком для предотвращения сотрясения камеры. Датчик измеряет любое движение видеооператора и отправляет свои измерения через микросхему стабилизации на ПЗС-матрицу, которая затем слегка смещается, чтобы компенсировать движение. Этот тип коррекции является наиболее точной формой стабилизации изображения, поскольку не требует увеличения чувствительности ISO, что может ухудшить качество изображения.
Плюсы и минусы использования OIS
Поскольку в системах OIS вместо ПЗС-матриц используется вся площадь чипа, они немного тяжелее и громоздче, чем системы EIS. Кроме того, по крайней мере теоретически, системы OIS не реагируют так быстро, как системы EIS, потому что призменные механизмы должны перемещаться физически.
