Электронная микроскопия — метод, виды и особенности

Электронная микроскопия – один из методов исследования микроструктуры твердых тел, их электрических и магнитных полей, локального состава с применением совокупности электронно-зондовых методов. Данная технология была запатентована в 1931 году Р. Руденбергом, который создал первый в мире электронный микроскоп. Сегодня – это один из наиболее эффективных и передовых методов исследования, который широко используется на предприятиях, в научных, учебных лабораториях.

Метод электронной микроскопии

Данная технология стала основой в создании электронных микроскопов – приборов, в которых для построения изображения используется не световой луч, а поток электронов в вакуумной среде. Роль оптических линз, которые используются в обычных микроскопах, здесь отведена электронному полю. Именно оно и фокусирует электроны. Электромагнитное поле формируется электромагнитными катушками.

Изображение передается на флюоресцирующий экран, где его можно сфотографировать и рассмотреть детально.

К изучаемым объектам предъявляется ряд требований:

1. Необходима предварительная фиксация и обработка. Объекты в процессе работы будут находиться в глубоком вакууме.
2. Маленькая толщина. Поток электронов будет сильно поглощаться объектом. И большую толщину он не «пробьет». В качестве объектов используются срезы, толщиной от 20 до 50 нм. Для удобства работы их размещают на тонкие прозрачные пленки.
3. Равномерность слоя. Перед началом исследования проводится механическая обработка. Она способна обеспечить постоянную толщину образца.

Разрешающая способность у электронных микроскопов значительно выше, чем у оптических. Величина 0,15 нм (15 А) позволяет получать увеличение в миллионы раз, что идеально подходит для изучения микроскопических объектов.

Основные особенности

Суть метода электронной микроскопии в том, что через исследуемый образец подается электронный пучок разной энергии. Под воздействием электромагнитного поля он фокусируется на поверхности в виде пятна, в диаметре не превышающего 5 нм.

Это пятно и выполняет «изучение» объекта. Соприкасаясь с поверхностью, электронный пучок частично проникает в нее, вытесняя не только электроны, но и фотоны. Они попадают на лучевую трубку, где и из них и формируется изображение.

В сравнении со световыми (оптическими) микроскопами, электронные обладают преимуществами:

1. Можно получать очень большое увеличение (вплоть до 300000) с сохранением высокого разрешения, вплоть до атомов. Такой результат достигается при прямом наблюдении объекта. То есть не требуется дополнительных увеличений.
2. Позволяют изучать химический состав образца по точкам. Используется спектральный анализ рентгеновского излучения, которое возбуждается электромагнитным потоком.
3. Пользователь получает прямую электронно-оптическую информацию об исследуемом объекте. При необходимости ее можно будет дополнить сопутствующими данными, основываясь на электронной дифракции электронов с веществом. Как пример: при помощи дифракционного контраста изображений определяются кристаллографические показатели.
4. Обеспечивает возможность дополнительного воздействия на объект в ходе исследования. Его можно нагревать, облучать, деформировать, намагничивать. Наблюдение за процессами будет динамическим. Есть возможность фото- и видеофиксации происходящего. Качество изображения будет достаточно высоким.
5. Есть возможность наблюдать за рельефом поверхности, анализируя катодолюминесценцию. Такую возможность предоставляет электронная растровая разновидность микроскопии.

Виды электронной микроскопии

Выделяют 2 основных вида электронной микроскопии:

1. Просвечивающая или трансмиссионная – ПЭМ.
2. Сканирующая или растровая – СЭМ.

Просвечивающая электронная микроскопия

В микроскопах, работающих по этой технологии на объект, воздействует пучок ускоренных электронов, обладающих энергией от 50 до 200 кэВ. Те электроны, которые образец не пропустит, будут отклоняться на небольшой угол. И они, и те, которые пройдут через исследуемый объект с незначительными энергетическими потерями, попадают на магнитные линзы. В результате на фотопленке или люминесцентном экране формируется изображение внутренней структуры. Хорошие результаты дает при исследовании ультратонких образцов – менее 0,1 мкм в толщину.

При работе с ПЭМ одна из наиболее важных задач – различать природу контрастов:

• Абсорбционный. Результат неупругого рассеивания электронов, которые проходят через образец. Более плотные элементы будет выделяться темным на общем белом фоне. Если состав образца однородный, контрастировать будут участки разной толщины. Применяется при исследовании микрочастиц на аморфной пленке.
• Дифракционный. Формируется при упругом рассеивании электронов, которые проходят через исследуемый образец на неподвижных и стандартно размещенных атомах кристаллической решетки. Подходит для определения кристаллической структуры и размеров решетки.
• Амплитудный. Контраст такого типа образуется в результате выделения одного конкретного рефлекса из общей дифракционной картины. Его изображение передается на оптическую ось. При этом прямой пучок окажется на экране светлым, а тот, который отклонился (дифрагированный) – темным. Неоднородности укажут на дефекты кристаллической решетки. Применяется такой метод исследования для определения несовершенства кристаллической решетки, ее природы и свойств.
• Фазовый. Образуется при многопучковой электронной дифракции как результат уменьшения или увеличения амплитуды волн с разным сдвигом по фазе. Позволяет определять ориентацию кристаллических решеток разных фаз образца, дефекты решеток.

Одна из разновидностей ПЭМ – просвечивающая электронная микроскопия высокого разрешения (ВРЭМ). Формируется в случае, когда пучок электронов падает параллельно оси кристаллов в условиях фазового контраста. Позволяет диагностировать даже мельчайшие неоднородности кристаллической решетки.

Сканирующая электронная микроскопия

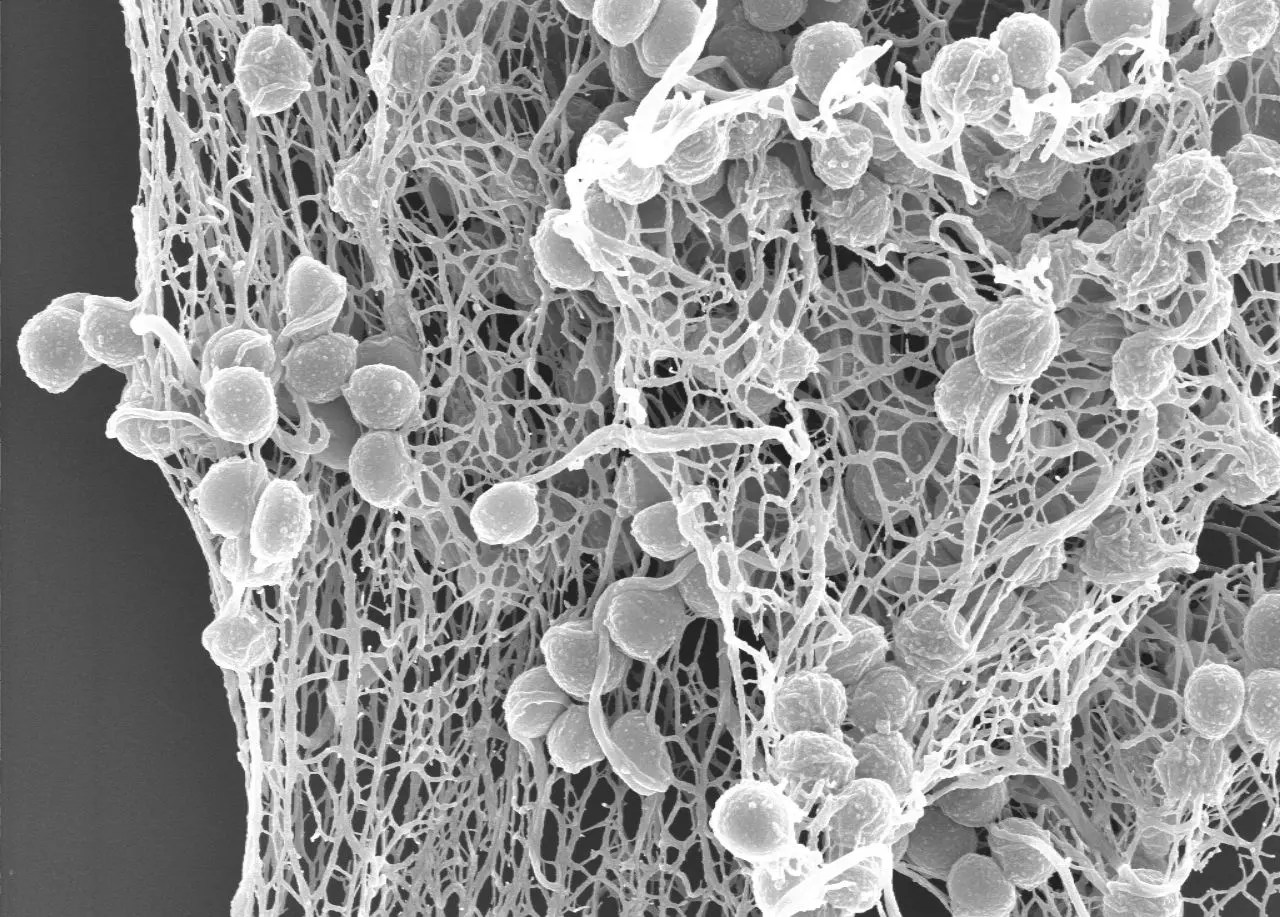

Сканирующей электронной микроскопией (СЭМ) получают изображения поверхности исследуемого образца с высокой разрешающей способностью. Получают трехмерные картинки, которые будут удобными в процессе изучения структуры. Дополнительно можно использовать методики EDX, WDX, чтобы получить информацию о химическом составе околоповерхностных слоев.

В оборудовании сфокусированный электронный пучок средней энергии сканирует образец. Предусмотрено несколько режимов работы:

1. Режим отраженных электронов.
2. Режим вторичных электронов.
3. Режим катодолюминиценции и пр.

Эти методики позволяют не только изучать свойства поверхности, но и получать наглядную информацию о структурах, расположенных на несколько микрон ниже верхнего слоя.

СЭМ может работать только с образами, которые можно погружать в вакуум – твердыми. Жидкие среды предварительно подвергают криозаморозке. Форма и размеры образца ограничиваются только размерами рабочей камеры микроскопа. Эффективность исследования можно повысить путем напыления слоя токопроводящего материала.

Возможности

Технология электронной микроскопии постоянно развивается:

1. совершенствуются способы подготовки образцов;
2. разрабатываются методики для получения более качественной и широкой информации;
3. улучшается электронная оптика;
4. повышается чувствительность методов анализа применением спектрометрических систем;
5. разрабатываются методики компьютерной обработки изображений с целью получения более широкой информации о структуре;
6. тестируются методы компьютеризации, автоматизации путем подключения к микроскопу дополнительной аппаратуры и пр.

Благодаря последним наработкам метод электронной микроскопии используют уже и при работах с влажными образцами, исключая нарушение их структуры и локального состава. Для этого применяется низкотемпературное замещение воды, сверхбыстрое замораживание в среде хладагента, прижим к металлу, который охлаждается жидким азотом и пр.

Существенно возможности метода расширило использование компьютерной техники, в частности математическая обработка электронных изображений. Теперь изображения можно запоминать, корректировать контрастность, добавлять оттенки цветов, выделять микроструктуры, убирать шумы, выделять границы исследуемых участков и пр.

Области применения

Метод электронной микроскопии используют для изучения поверхности объектов, ультратонких срезов тканей, микробов. С его помощью определяют строение жгутиков, вирусов и пр. Оборудование, основанное на этой технологии, широко используется в различных научных и производственных отраслях:

1. Полупроводники, хранение данных. Выполняется анализ дефектов, трехмерная метрология, определяются неисправности, редактируются рабочие схемы.
2. Биология и медицина. Электронные микроскопы применяют в криобиологии, электронной и клеточной томографии, вирусологии, стекловании. С их помощью определяют локализацию белков, анализируют частички, выполняют фармацевтический контроль качества, получают трехмерные изображения тканей.
3. Промышленности. Электронные микроскопы позволяют снимать плоские и трехмерные микрохарактеристики, параметры частиц, проводить динамические эксперименты с материалами, получения изображения высокого разрешения. Они применяются в химической, нефтехимической горнодобывающей отрасли, микротехнологии, судебной медицине и пр.
4. Научно-исследовательские лаборатории. Электронная микроскопия позволяет делать квалификацию материалов, создавать нанопрототипы, исследовать микроструктуры металлов, подбирать материалы и образцы. Микроскопы также применяются для тестирования и снятия характеристик.

Главная задача – подобрать микроскоп, работающий электронным методом под особенности предстоящих работ. В каталоге компании «Sernia Инжиниринг» можно подобрать подходящее оборудование для любой научно-исследовательской и производственной задачи. Приборы поставляются по Москве, Санкт-Петербургу и в другие регионы РФ. Все они имеют сертификаты соответствия, на них действуют гарантии.
