Переходник М42 — Canon EOS с чипом
Байонет (фотоаппарат): Canon EOS
Оптика (объектив): М42
Материал: дюраль
Не забудьте приобрести заднюю крышку для Canon.
Переходник M42 — Canon EOS с чипом позволяет использовать объективы с резьбовым креплением М42 (Гелиос, Юпитер, Мир, Индустар) на цифровых зеркальных фотоаппаратах системы Canon EOS. Переходное кольцо полностью компенсирует рабочий отрезок и позволяет фокусироваться на бесконечности. Благодаря чипу (одуванчику) работает подтверждение фокусировки, поэтому можно не волноваться по поводу промазанных кадров — автоматика подскажет, когда стоить нажать клавишу спуска затвора до конца.
В режиме приоритета диафрагмы body будет видеть F2.0.
Особенности адаптера M42 — Canon EOS с чипом
1. легкий
2. черное матовое покрытие(исключает переотражения и засветки внутри камеры, улучшает работу экспозамера)
3.
стопорное колечко под «прыгалку» (блокировку диафрагмы)на совестских объективах
4. функция подтверждения фокусировки через видеоискатель
5. Значения заносимые в EXIF (50 mm f2.0)
Адаптер совместим со следующими моделями цифровых зеркальных камер Canon.
EOS 300D/ 350D / 400D / 450D / 500D / 550D / 600D / 1000D / 1100D
EOS 10D / 20D / 30D / 40D / 50D / 60D
EOS 1D Mark II /1Ds Mark II /1D Mark III / 1Ds Mark III
EOS 5D / 5D Mark II / 6D / 7D
Адаптер для 100D / 650D / 700D / 750D /1200D / 65D / 5D mark III можно купить по ссылке м42переходник.рф.
Доставка осуществляется в течении 4-5 дней по всей территории Российской Федерации БЕСПЛАТНО
.По ВСЕМ возникающим вопросам пишите на [email protected], в нашу группу Вконтакте или нажмите на кнопку «Задайте вопрос по этому товару«.

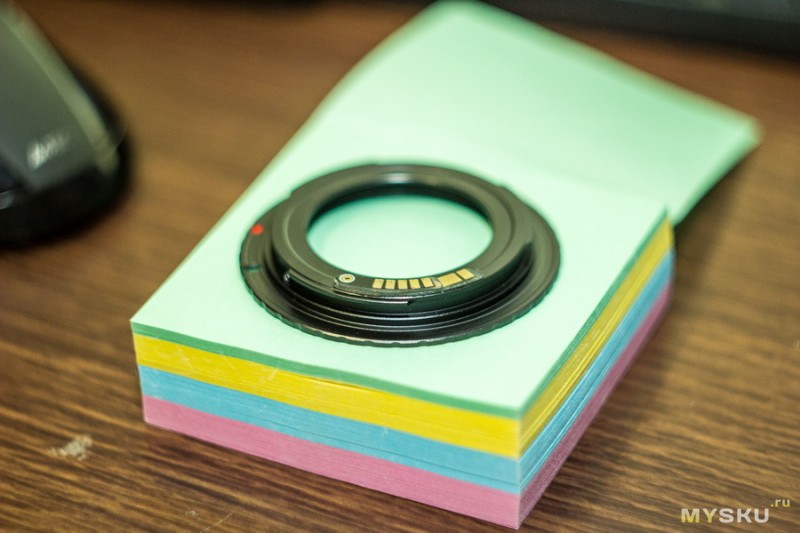

Адаптер M42 — Canon EOS с чипом подтверждения фокусировки (одуванчик)
Адаптер M42 — Сanon EOS с чипом (одуванчик) предназначен для установки объективов с резьбой М42х1 (Гелиос, Юпитер, Мир, Индустар, Зенитар) на фотоаппараты системы Canon EOS. Данный переходник удобен при использовании объективов с ручным управлением. Камера подтверждает точность наводки на резкость (подает звуковой сигнал, высвечивается световая информация на дисплее) при полунажатии на спусковую кнопку и попадании объекта в фокус. Переходник с чипом определяется фотоаппаратом как объектив с фокусным расстоянием 50мм и диафрагмой f/1.4. Эти значения не влияют на работу автоматики камеры, вы можете использовать объектив с любым фокусным расстоянием и относительным отверстием. Поддерживается фокусировка на бесконечность.
Совместимость:
Адаптер совместим с фотоаппаратами системы Canon EOS:
| EOS 300D / Digital Rebel / Kiss Digital | EOS 5D |
| EOS 350D / Digital Rebel XT / Kiss Digital N | EOS 5D mark II |
| EOS 400D / Digital Rebel XTi / Kiss Digital X | EOS 10D |
| EOS 450D / Digital Rebel XSi / Kiss Digital X2 | EOS 20D |
| EOS 500D / Digital Rebel T1i / Kiss Digital X3 | EOS 20Da |
| EOS 550D / Digital Rebel T2i / Kiss Digital X4 | EOS 30D |
| EOS 600D / Digital Rebel T3i / Kiss Digital X5 | EOS 40D |
| EOS 1000D / Digital / Kiss Digital | EOS 50D |
| EOS 1100D / Kiss Digital X50 | EOS 60D |
| EOS D30 | |
| EOS D60 |
НЕ совместим с EOS 30 30V 33V 650D 5DmkIII, 700D 750D 760D 70D 80D 7DmkII 1200D 1300D и др.
Адаптер для данных камер можете заказать здесь:
http://www.fotorox.ru/adapter-m42-canon-eos-s-chipom-programmiruemyj.php

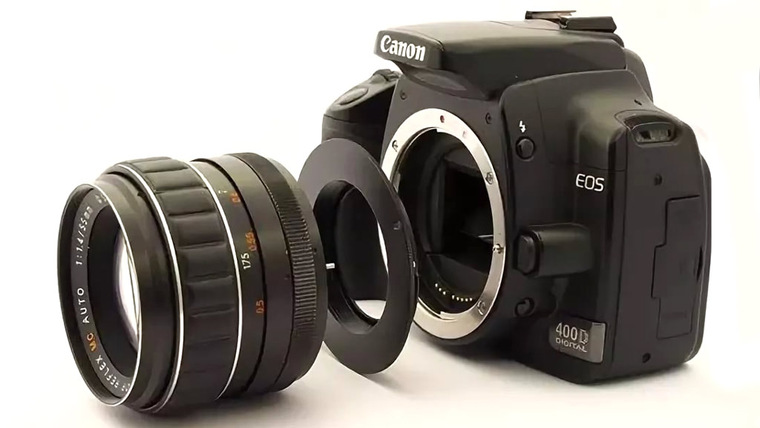

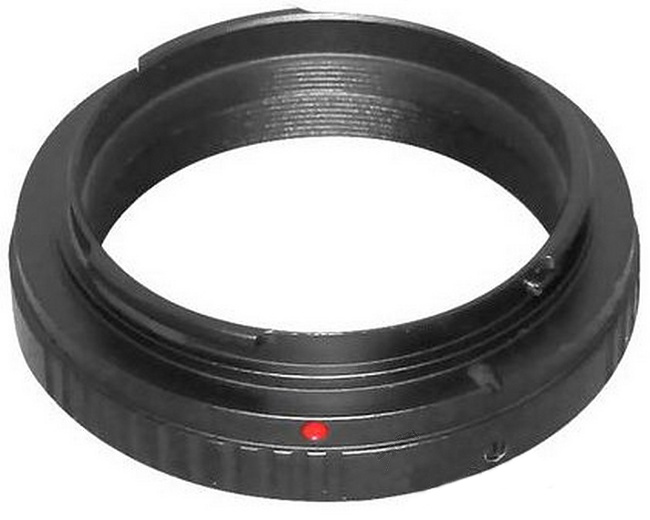

Переходное кольцо (Адаптер) М42 — Canon EOS | Зенит, Гелиос, Мир, Зенитар, Таир, Юпитер
Описание переходного кольца (адаптера) M42 — Canon EOS
Адаптер (переходное кольцо) M42 Canon предназначен для установки объективов с резьбой М42 (в том числе и объективов для фотоаппаратов «Зенит») на фотоаппараты Canon EOS.
Как правило, старые объективы M42 в десятки раз дешевле современных Canon-овских объективов, а качество снимков зачастую намного выше. С помощью данного переходника, вы сможете получать превосходные снимки, используя старые объективы Гелиос, Мир, Зенитар, Юпитер на своей камере Canon, при этом сэкономив на дорогостоящей фирменной оптике.
Материал: анодированный алюминий.
Переходное кольцо M42-Canon совместимо с фотоаппаратами: Canon EOS 400D, 450D, 500D, 550D, 1000D, 30D, 40D, 50D, 60D, 1D, 5D, 5D mark II, 7D, Canon EOS-1D Mark II, Canon EOS-1D Mark III и тд.
Адаптер M42 — Canon совместим с такими объективами:МС Зенитар-М, 1,9/50, М42
Индустар 50-2, 3,5/50, М42
Telyt, 1:4/200, Leitz Wetzlar
Индустар-61 Л/З-МС, 2,8/50, М42
Гелиос-44 М, 2/58, М42
МС Зенитар-М, 1,9/50, М42
И-51, 4,5/210, М42
Мир-1В, 2,8/37, М42
Auto Revuenon 1:3,5 f=200 mm, M42
Vivitar 200 mm 1:3,5, M42
Caranar F1:2.8 f=55mm, M42
Auto Revuenon 1:2,8 f=135 mm, M42
Tokina Tele-Auto 1:2,8 f=135 mm, M42
Auto Yashinon-DS, 50 mm 1:2, М42
Телеар-Н, 3,5/200, М42
Юпитер-37 А, 3,5/135, М42
Revuenon-Zoom 1:3,8 f=35-105 мм, М42
Зенитар-М, 1,7/50, М42
Мир-1, 2,8/37, М42
Гранит-11, 4,5/80-200, M 42
Vivitar Series 1 28mm 1:1,9 VMC, М42
Зенитар-МЕ1, 1,7/50, МС, М42
Auto-Beroflex 82° 1:3,5 f=25 mm, М42
Гелиос-44М-4, 2/58, МС, М42
Таир-11 А, 2,8/135, М42
Юпитер-37 А, 3,5/135, М42 олимпийский
Porst Color Reflex MC 1:1,7/50 mm Macro F, M42
Волна-9, 2,8/50 МС, макро, М42
Индустар-61 Л/З, 2,8/50, М42
Domiplan, 2,8/50 Meyer-Optik, М42
Юпитер-21 М, 4/200, М42
МС Гелиос-44M-6, 2/58, M42
Spiraton fish-eye 1:8 f=12 mm, М42
Helios-44M-4, 2/58, М42
Зенитар-М 2, 2/50, МС, М42
Гелиос-44-2, 2/58, М42
Зенитар-М, 1,7/50, М42
Vivitar 28mm 1:2,5, M42
Гелиос-40, 1,5/85 (белый)
Юпитер-9, 2/85, М42
Porst Color Reflex MC Auto, 1,4/55, М42
Pentacon 4/200, М42
Pentacon auto, 1,8/50 МС, М42
Auto Cimko 1:3,5 F=25 mm, M42
Helioplan 1:4,5/40 V Meyer-Optik Gorlitz, М42
Гелиос-44М-5, 2/58, МС, М42
Auto Rikenon 1:1,4 f=55mm, M42
Panagor PMC Auto Wide Angle 28 mm 1:2,5, М42
Porst Extrem-WW 1:2,5/24mm MC Auto I, М42
Revuenon-Special 1:2,8 F=35 mm, М42
MC Macro-Revuenon 1:2,8/35mm, M42
и с другими объективами с резьбой М42.
Видео-инструкция по установке переходного кольца M42-Canon
Также в магазине Strobist Вы можете приобрести переходное кольцо М42 — Canon c «одуванчиком»
Купить переходное кольцо M42 — Canon в Киеве можно, связавшись с нами по контактам, указанным в шапке сайта.
Доставим адаптер M42 — Canon в Луцк, Львов, Ужгород, Ровно, Тернополь, Ивано-Франковск, Черновцы, Житомир, Хмельницкий, Винницу, Черкассы, Одессу, Чернигов, Сумы, Полтаву, Кировоград, Днепропетровск, Херсон, Николаев, Симферополь, Севастополь, Запорожье, Донецк, Луганск, Харьков и другие города Украины
Этот товар ищут в поисковиках по таким запросам: переходник м42 canon, адаптер зенит canon, переходное кольцо м42 eos, зенит canon, переходник для canon, m42-canon
м42 кэнон переходник | БЛОГ ДМИТРИЯ ЕВТИФЕЕВА
Насколько понимаю инструкция у всех адаптеров подобного типа одна.
Так что пользуйтесь. перевод на русский — мой.
адаптеры с EMF чипом (все кроме левого нижнего)
1. You can change on a dandelion aperture in interval from F1.1 to F45.
2. You can change on a dandelion focal length in interval from 1mm to 65535mm.
3. Date can be save even turning off the camera.
4. When focus is correct, there will be an indicator of red light and a sound signal that will prove chosen focus.
5. Mode AV / M is supported.
1. Set the maximum aperture on lens.
2. Set the desired aperture on camera.
3. Focus and meter the object, when focus is achieved.
4. Set the lens aperture to the same desired aperture as the camera setting.
5. Press shutter button and take the picture.
or
1. Set the maximum aperture on lens.
2. Set the aperture value on camera to maximum lens aperture.
3. Focus and meter the object, when focus is achieved.
4. Set the lens aperture AND the camera aperture setting to the desired aperture.
5. Press shutter button and take the picture.
2. Set the camera to AV mode.
3. Set the desired aperture on lens.
4. Focus and meter the object and take the picture.
5. Exposure aperture data recorded in EXIF is the lens’ maximum aperture.
1. Attach the adapter to the lens and attach the lens to the camera when camera is powered off. Power on the camera and set the camera to Manual mode. Set the camera in single shoot drive mode. Set the shutter speed to 1/60 second and aperture increment step to 1/3 EV.
Notice: Do not set the camera in continuous shooting mode to avoid misopertations
2. Turn the aperture setting dial and set the aperture value to F/64 and press shutter button once.
3. Turn the aperture dial and set the aperture value to F/57 and press shutter button once.
4. Turn the aperture dial and set the aperture value to F/64 and press shutter button once.
5. Turn the aperture dial, if the maximum aperture value can be set to F/1.0, your ring is now in setting mode. And you can begin to set the focal length, maximum aperture value and focus micro adjustment of your lens.
When setting up the ring, you will need to enter some values. In setting mode, the ring interprets specified aperture values to numbers. The conversion rule is stated in the beneath chart:
The ring has THREE setting modes:
Mode 0- enter lens’ maximum aperture.
Mode 1- enter lens’ focal length.
Mode 2- enter lens’ focus micro adjustment.
Turn the aperture dial to specific aperture value and press shutter button to enter a desired setting mode.
For example, if you want to enter the lens’ maximum aperture, turn the aperture dial to F/2.0[which means Number 0 to the ring] and press shutter button.
Enter the maximum aperture
1. Turn the dial and set the aperture to F/2.0 and press shutter button to enter this mode.
2. Turn the dial and set the aperture to the actual maximum aperture of your lens and press shutter button. The maximum aperture will be registered in the ring.
The ring accepts aperture value ranging from F/1.1 to F/45.
Notice:
Do not set the maximum to F/1.0. This value is reserved for engineering purpose and will not be accepted by the ring.
Do not set the maximum aperture smaller than F/5.6. The focus detecting system of your digital camera might fail to function properly when a lens slower than F/5.6 is attached.
Goto Store the parameters to EMF chip
Enter the focal length
1. Turn the dial and set the aperture to F/2.2 and press shutter button to enter this mode.2. Focal length can be set from 1mm to 65535mm. The ring needs five numbers to store the focal length data.
If the focal length of your lens is smaller than five digits, you need to insert zeros in front of actual numbers. Each time you choose a number, press shutter button to enter.
Goto Store the parameters to EMF chip
For example, if the focal length of your lens is 50mm, you shall enter 00050, that will be a combination of operations: F/2.0-shutter + F/2.0-shutter + F/2.0-shutter + F/3.5-shutter + F/2.0-shutter
Enter focus micro adjustment
1. Turn the dial and set the aperture to F/2.5 and press shutter button to enter this mode.
EMF chip accepts focus micro adjustment value, ranging from 0 to 31. The value is defined by two numbers. If the micro adjustment value of your lens is smaller than two numbers, you shall insert a zero in front of the actual number. Choose the desired number and press shutter button to enter the value one by one.
Goto Store the parameters to EMF chip
For example, if the micro adjustment value is 25, you shall enter F/2.
5 — shutter button + F/3.5 – shutter button
Notice: Please enter the micro adjustment value according to your own tests. The value shall not
be entered based on calculation alone.
When you finish entering all the parameters of your lens, you shall store them in the ring for normal shooting. Here is how:
Change the aperture value to F/57, press shutter button once.
Change the aperture value to F/64, press shutter button once.
Change the aperture value to F/57 again, press shutter once.
If all the values you’ve entered are correct, the above three steps will store all the parameters you’ve just entered to the chip on EMF chip.
If you have miss some steps in the entering process or the value you’ve entered does not fit the value range requirement stated above, the ring will automatically exit setting up mode and no parameters will be stored in the ring.
All the data stored in EMF chip will not lost when camera is powered off.
The default parameter settings of EMF chip is 50mm F/1.4, please change the parameters according to your lens’ specifications.
1. Do not touch the golden contact points of the circuit board of EMF chip when attaching and detaching the ring to your lens and camera.
2. Do not use F/64-shutter + F/57- shutter + F/64 – shutter combination in normal shootings. This combination will set EMF chip to setting up mode. If you unintentionally enter this mode, choose a aperture value between F/6.3 and F/51 and press shutter button once to exit.
|
