Формат матрицы: Формат матрицы видеокамеры

Содержание

Ознакомьтесь с обзором матриц, формирующих фотоизображение. Часть 1

Владимир Нескоромный

Главный редактор сайта alphapro.sony.ru

В потребительской технике всегда торжествует компромисс, о котором мы совершенно не задумываемся. Например, наше представление о передаче трехмерного пространства на плоской, двумерной фотографии, как правило, сводится к фокусному расстоянию объектива. Широкоугольник охватывает много объектов, телеобъектив — мало, кроме того, он уменьшает эффект пространственной перспективы. Но как, к примеру? 16-мм объектив, являясь широкоугольным для полнокадровой зеркалки, превращается в телевик для компактной камеры?



В поисках нормального объектива

Следует понимать, что характеристики объектива определяются не только (и не столько) его фокусным расстоянием, сколько размером светочувствительного элемента. В зависимости от эпохи, аналоговой или цифровой, это — кадр пленки или матрицы. Именно отношение фокусного расстояния объектива к диагонали кадрового окна и служит мерой нормальности объектива для фотоаппарата, с которым он используется. Если этот показатель значительно меньше единицы, объектив является широкоугольным, если больше - длиннофокусным, близок к единице — нормальный. Напомним, что для кадра 24х36 мм с диагональю 43,3 мм нормальными являются объективы с фокусным расстоянием f=40-60 мм; для среднего формата 6-см пленки граница нормальности f=70 мм; для полукадра 18х24 мм - f=30 мм.



Как формат определяет конечное качество изображения

Размер кадра пленки или матрицы определяет не только «перспективные» особенности получаемого изображения. В фотоиндустрии именно размер кадра, или формат, является компромиссным выбором, который необходим для выполнения различных требований.

Во-первых, размер кадра определяет габариты самой камеры — большая или компактная. Во-вторых, размер кадра важен для достижения необходимой светочувствительности и детализации изображения.

В-третьих, он косвенно определяет возможность и степень управления глубиной резкости. Например, в художественной портретной фотографии мы обычно стремимся к уменьшению глубины резкости. В пейзажной и технической, наоборот, к ее увеличению. В зависимости от того, какому требованию разработчики отдают предпочтение, реализуется то или иное решение.

Фотограф может снимать на форматные пленки и сканирующие задники с размерами в десятки сантиметров, когда камера достигает метровых габаритов. А сотрудник спецслужбы - использовать для выполнения задания миниатюрную камеру-пуговицу в запонке. Но каждый их них получает необходимый результат и совершенно не переживает из-за своих габаритов фототехники.

Характеристики объектива определяются не только его фокусным расстоянием, сколько размером светочувствительного элемента. Именно отношение фокусного расстояния объектива к диагонали кадрового окна и служит мерой нормальности объектива для фотоаппарата, с которым он используется. Если этот показатель значительно меньше единицы, объектив является широкоугольным, если больше - длиннофокусным, близок к единице — нормальный.

О минусах миниатюризации

Удобство использования камеры определяется возможностью ее транспортирования и выполнения съемочных настроек с помощью кнопок, дисков, тачпэдов и сенсорного экрана. Аппарат с 10-сантиметровыми габаритами кажется наиболее эргономичным, и кадр форматом в несколько сантиметров как раз ему подходит. Но если понадобится сделать компактный телезум-объектив, чтобы носить камеру в кармане, то кадр придется уменьшить. Однако тут же возникает масса проблем. При значительном уменьшении размера кадра станет весьма затруднительно реализовать сложную механику управления, юстировку оптики, сохранить достаточную светочувствительность и разрешение. На практике с этим сталкиваются обладатели недорогих смартфонов. Стремление к миниатюризации приводит к повышенным шумам, завалам резкости и контраста по полю кадра из-за неточной юстировки оптики.



Эпоха полного кадра

Следующее требование - обеспечение требуемого разрешения и светочувствительности. Изображение элемента снимаемого объекта регистрируется ячейкой сенсора или светочувствительным кристаллом пленки. Чем они (ячейка и кристалл) больше, тем больше светового потока смогут захватить. Соответственно, вполне закономерное желание - использовать светочувствительные элементы покрупнее. Однако возникает другая задача — разрешение, количество пикселей или кристаллов.

Чтобы увеличить разрешение, нужно увеличить размеры матрицы или кадра пленки. С пленкой проще - просто перейти на больший формат, например, 6х9 см или 4х5 дюймов.

А вот увеличивать размеры матрицы слишком дорого. Только к настоящему времени доступная цельная матрица доросла до полного кадра 24х36 мм. А ведь в свое время компании-производители даже сращивали две недорогие маленькие матрицы в одну большую. Например, такое решение было реализовано в камере Minolta RD-3000, выпущенной в 1999 году. В ней две матрицы по 1,5 Мпикс. с помощью призмы формировали изображение с финальным разрешением 2,7 Мпикс.



Ограничения в гонке мегапикселей

Чтобы повысить разрешение, приходится уменьшать размер регистрирующего элемента сенсора при сохранении формата матрицы. К сожалению, и для пленки, и для матрицы существует физический предел уменьшения размера отдельного элемента. А значит, что и у разрешения тоже есть свой предел. Речь идет о дифракционном рассеянии света, обусловленное ограниченностью размера объектива. Оно накладывает ограничение на минимальный шаг между светочувствительными элементами матрицы.

Например, чтобы раскрыть потенциал по разрешению объектива с диафрагмой f/2, достаточно использовать матрицу с минимальной дистанцией между светочувствительными элементами около одного микрона.

Использовать матрицу с шагом меньше 3 микрон с оптикой со светосилой f/5.6 не имеет смысла, поскольку пятно дифракционного рассеяния растет пропорционально диафрагменному числу.

В случае с пленочной фотографией ограничением на разрешение является структура фотоэмульсии. Хотя размер светочувствительного кристалла современных пленок и близок к одному микрону, но их распределение в слое эмульсии толщиной в несколько микрометров ограничивает разрешающую способность обычной фотопленки примерно 10 микронами (100 линий/мм).



Маленькие шаги на пути к гигантскому разрешению

А что происходит в цифровой фотографии, где матрица с шагом в один микрон уже стала реальностью? Попробуем оценить желаемую мегапиксельность полнокадровой матрицы 24х36 мм с шагом ячеек в один микрон применительно к объективу со светосилой f/2.

Тысяча элементов на миллиметр в пересчете на общее разрешение матрицы составят 24000х36000 или почти 900 Мпикс.! К сожалению, современная электроника не способна поддерживать такую матрицу, а именно, эффективно считывать и сохранять получаемый гигантский объем информации. Про массовый выпуск таких матриц мы даже не говорим.

В настоящее время в системных камерах Sony устанавливают полнокадровые матрицы с разрешением 42,4 Мпикс. и шагом 4,5 микрона (ILCE-7RM2). Имеет ли смысл дальнейшее повышение разрешения? С точки зрения потребителя, несомненно. Однако с инженерных позиций, при современном уровне развития технологий вряд ли будет оправданным стремление к повышению разрешения до дифракционного предела. Неидеальность оптики (аберрации и ошибки юстировки, фокусировки) устанавливает свои, более грубые, чем дифракционный предел, ограничения на увеличение разрешения.

В тоже время компания Sony наращивает линейку объективов серии G Master, которые способны поддерживать матрицы с разрешением в 100 Мпикс. Неужели нас ждет очередная сенсация?

Ну, а маленькие матрицы с шагом, близким к одному микрону, успешно используются в цифровых компактах и смартфонах.

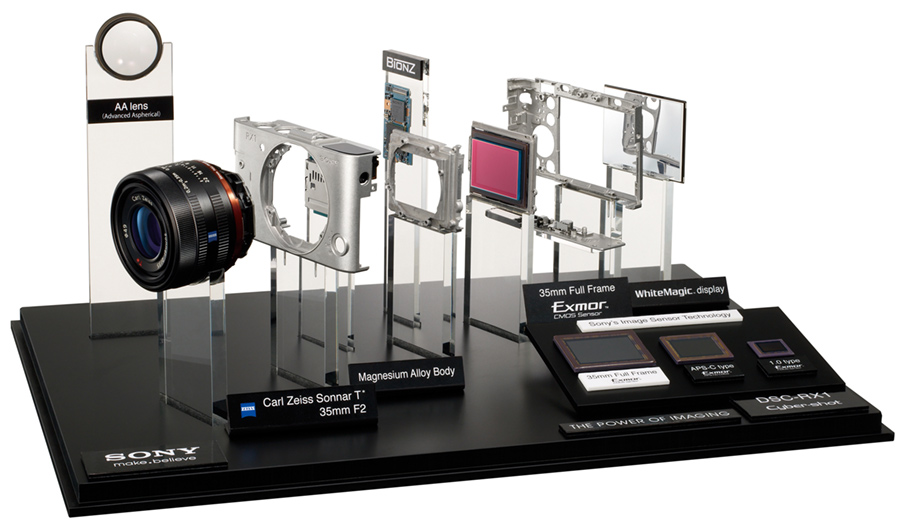

Полнокадровая матрица в камере Sony A7R II. Разрешение 42,4 Мпикс.

О плюсах и минусах глубины резкости

Наконец, третья характеристика фотоизображения - глубина резкости. Для начала вспомним, что такое гиперфокальное расстояние. Мы видим резкими объекты не точно на дистанции наводки на резкость, а в некотором диапазоне около нее. И можно выбрать дистанцию наводки объектива так, что при установленной диафрагме все объекты от точки наводки на резкость и до бесконечности будут казаться резкими. Эта дистанция и есть гиперфокальное расстояние. Как правило, оно пропорционально квадрату фокусного расстояния и обратно пропорционально диафрагменному числу.

Если сравнивать результат, получаемый двумя камерами — с маленькой и большой матрицей, то окажется, что при равных условиях (угол охвата пространства и размер конечной картинки) гиперфокальное расстояние для камеры с меньшим фокусным расстоянием и небольшой матрицей будет меньше. Иными словами, при той же диафрагме на снимке компактной камеры зона резкости будет находиться ближе и будет шире, чем у камеры с большой матрицей. Это означает, что диафрагма f/2 компакта, на самом деле, вовсе не дает портретного эффекта с малой глубиной резкости, а работает как f/8-11 зеркалки или беззеркалки.

Для портретов это, может быть, и не очень здорово, а для предметной и макросъемки, наоборот, просто замечательно. Ведь за увеличение глубины резкости не нужно платить диафрагмированием объектива, длинной выдержкой, повышением светочувствительности и, в конце концов, чистотой картинки (шумами) и резкостью.



Заключение

На фоторынке сейчас можно встретить самые различные предложения. Однако чтобы хорошо ориентироваться в них, следует знать основные параметры фототехники и понимать важность каждого их низ применительно к своим задачам. Собственно, мы их изучили. Теперь можно переходить к выбору конкретной камеры, и этой теме посвящен следующий материал.



Продолжение материала (часть 2) читать здесь.

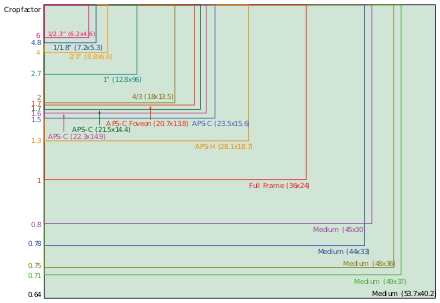

Формат матрицы у камер и пересчет ее размеров

При выборе камеры размер матрицы является важным параметром, поскольку чувствительность камеры напрямую зависит от размера пикселя на матрице. Однако, размеры сенсоров не соответствуют написанным цифрам, так 1-дюймовый сенсор действительно больше, чем 1/2-дюймовый сенсор, но его размеры не равны 1 дюйму, даже если замерить его диагональ.



Условные обозначения размеров матриц остались еще из тех времен, когда в камерах использовались электронные лампы. Так для матрицы диаметром 1" вакуумная трубка устанавливалась в отклоняющую катушку диаметром 1", поэтому датчик диаметром 1" фактически был меньше дюйма. Соотношение между диаметром катушки и форматом изображения трубки составляло примерно 63%.



На таблице показаны некоторые матрицы распространенных форматов с указанием размеров сенсоров и их эквивалентных размеров в миллиметрах. Эти размеры могут варьироваться от матрицы к матрице. Для определения точных размеров матрицы стоит обратиться к документации на камеру либо на ее матрицу, если последняя серийно изготовляемая.



В зависимости от размера матрицы очень важно подобрать для камеры подходящий объектив. Линейки объективов у многих производителей разделены по разрешающей способности объектива и размера матрицы камеры. В выборе объектива важно учитывать оба фактора, если разрешение камеры будет больше разрешения объектива - изображения будут смазанные.



Бюджетные объективы для камер видеонаблюдения рассчитаны на невысокие разрешения и малый размер матрицы. Они подходят лишь немногим камерам машинного зрения, имеющим размер матрицы до 1/3". Для камер высокоскоростной съемки, с матрицами 1" и более (1,1", 4/3) они не подходят.



От максимального размера сенсора для выбранного объектива будет зависеть увидит ли матрица камеры все поле зрения объектива или на краях изображения будут темные участки. Если матрица камеры будет больше (например 1") допустимого размера у объектива (2/3"), то полученное изображение с камеры будет обрезано - оно будет круглым, как показано на изображении:





Если использовать объектив, рассчитанный на большую матрицу, чем установлена в вашей камере - вы можете выиграть в качестве получаемого изображения, так как оптические искажения объектива (дисторсия) проявляется ближе к краям изображения, а в центре изображение наилучшего качества.





Также объективы имеют ряд других параметров, которые нужно учитывать при выборе (байонеты, переходники, фокусное расстояние, диафрагма, ИК и УФ коррекции и т. д.). Мы готовы оказать вам профессиональную консультацию в выборе оптики для вашей камеры - свяжитесь с нами.



Параметры объективов для видеокамер. Объектив для видеокамеры.

Размеры сенсоров и изображений

Объектив создаёт изображение в форме круга (image circle), а в камерах типа CCTV чувствительный элемент имеет прямоугольную форму (image size), поэтому получается прямоугольное изображение внутри круга (image circle). Отношение горизонтального размера сенсора к вертикальному называется форматным соотношением (aspect ratio) и для стандартной CCTV камеры это соотношение равно 4:3.

Размер сенсора (оптический формат)

Диаметр

По горизонтали

По вертикали

1/4"

4,0 мм

3,2 мм

2,4 мм

1/3"

6,0 мм

4,8 мм

3,6 мм

1/2"

8,0 мм

6,4 мм

4,8 мм

2/3"

11,0 мм

8,8 мм

6,6 мм

1"

16,0 мм

12,8 мм

9,6 мм

Соответствие между углом зрения и размером сенсора

Камеры с различными размерами сенсоров (такими как 1/4", 1/3", 1/2", 2/3" и 1") и с одинаковым фокусным расстоянием, обладают различными углами зрения. Если объектив предназначен для работы с большим размером сенсора, то он вполне подойдёт и для работы с сенсором меньшего размера. Однако, если объектив предназначен для работы с сенсором формата 1/3", а будет использоваться с сенсором формата 2/3", то у изображения на мониторе будут тёмные углы.

Соотношение между размерами сенсоров таково: 1:0,69:0,5:0,38:0,25. Это означает, что сенсор формата 1/2" - это 50% от сенсора формата 1", сенсор формата 1/2" - это 75% от сенсора формата 2/3", а сенсор формата 1/3" - это 75% от сенсора формата 1/2".

Размер сенсора в мм (Image Sensor Size in mm)

Увеличение системы видеокамера-монитор (Camera to Monitor Magnification)

Формат камеры

Размер монитора (по диагонали) в дюймах

9"

14"

15"

18"

20"

27"

1/4"

57. 2X

88.9X

95.3X

114.3X

127X

171.5X

1/3"

38.1X

59.2X

63.5X

76.2X

84.6X

114.1X

1/2"

28.6X

44.5X

47.6X

57.2X

63.5X

87.5X

2/3"

20.8X

32.3X

34.6X

41.6X

46.2X

62.3X

1"

14.3X

22.2X

23.8X

28. 6X

31.8X

42.9X

Фокусное расстояние (Focal Length)

Параллельный пучок света, падающий на поверхность выпуклой линзы, сходится в точке на оптической оси. Эта точка называется фокальной точкой линзы. Расстояние между главной точкой оптической системы и фокальной точкой называется фокусным расстоянием (focal length). Для одиночной тонкой линзы фокусное расстояние - это расстояние от центра линзы до фокальной точки. При увеличении фокусного расстояния возрастает различимость мелких деталей, но уменьшается угол обзора.

Фокусное расстояние объектива указывается в миллиметрах и при прочих равных условиях определяет угол зрения. Более широкий угол обеспечивается меньшим фокусным расстоянием. И наоборот - чем больше фокусное расстояние, тем меньше угол зрения объектива. Нормальный угол зрения ТВ-камеры эквивалентен углу зрения человека, при этом объектив имеет фокусное расстояние, пропорциональное размеру диагонали видео сенсора.

Примерное фокусное расстояние, необходимое для обеспечения угла зрения 30° по горизонтали

Оптический формат 1/2" 1/3" 1/4"
Фокусное расстояние 12 мм 8 мм 6 мм

Объективы принято делить на нормальные, короткофокусные (широкоугольные) и длиннофокусные (телеобъективы).

Объективы, фокусное расстояние которых может изменяться более чем в 6 раз, называются ZOOM-объективами (объективами с трансфокатором). Данный класс объективов применяется при необходимости детального просмотра объекта, удалённого от камеры. Например, при использовании ZOOM-объектива с десятикратным увеличением, объект, находящийся на расстоянии 100 м, будет наблюдаться как объект, удаленный на расстояние 10 м. Наиболее часто используются ZOOM-объективы, оборудованные электроприводами для управления диафрагмой, фокусировкой и увеличением (motorized zoom). Управление камерой, оборудованной таким объективом, оператор может осуществлять удалённо.

Минимальное расстояние до объекта (Minimum Object Distance = MOD)

Минимальное расстояние до объекта показывает, насколько близко при съёмке объектив можно приблизить к объекту. Это расстояние измеряется от вертекса передней линзы объектива.

Рабочий отрезок и задний фокус (Flange Distance and Back Focal Length)

Рабочий отрезок (flange distance) - расстояние от плоскости, на которую крепится объектив до фокальной плоскости (в воздухе). Для переходника C-mount это расстояние равно 17,526 мм (0,69"), а для переходника типа CS-mount это расстояние равно 12,526 мм (0,493"). Резьба CS-mount и C-mount имеет диаметр 25,4 мм (1") и шаг 0,794 мм (1/32").
Рабочий отрезок для крепления М42х1 равен 45,5 мм.

Задний фокус (back focal length) - расстояние межу вертексом крайней линзы и сенсором.

Совместимость с адаптерами C-mount и CS-mount

Современные видеокамеры и объективы могут иметь разные типы крепления. К камере с посадочным местом "CS - типа" крепятся объективы "CS - типа". С помощью дополнительного переходного кольца на камеру с посадочным местом "CS - типа" можно установить объектив "С - типа". Кольцо устанавливается между камерой и объективом. Камера с посадочным местом "C - типа" несовместима с объективом "CS - типа", так как невозможно получить сфокусированное изображение.

Совместимость

C-mount камера

CS-mount камера

C-mount объектив

Да

Да

CS-mount объектив

Нет

Да

Угол зрения и поле зрения (Angle of View and Field of View)

The angle of view is the shooting range that can be viewed by the lens given a specified image size. It is usually expressed in degrees. Normally the angle of view is measured assuming a lens is focused at infinity. The angle of view can be calculated if the focal length and image size are known. If the distance of the object is finite, the angle is not used. Instead, the dimension of the range that can actually be shot, or the field of view, is used.

Относительное отверстие

Обычно объектив имеет два значения относительного отверстия - (1:F) или апертуры. Максимальное значение F - минимальное значение F; полностью открытая диафрагма - F минимально, максимальное F - диафрагма закрыта. Значение F влияет на выходное изображение. Малое F означает, что объектив пропускает больше света, соответственно, камера лучше работает в тёмное время суток. Объектив с большим F необходим при высоком уровне освещённости или отражения. Такой объектив будет препятствовать "ослеплению" камеры, обеспечивая постоянный уровень сигнала. Все объективы с автодиафрагмой используют фильтр нейтральной плотности для увеличения максимального F. Апертура (F) влияет так же и на глубину резкости.

Глубина резкости

Глубина резкости показывает, какая часть поля зрения находится в фокусе. Большая глубина резкости означает, что большая часть поля зрения находится в фокусе (при закрытой диафрагме возможно достижение бесконечной глубины резкости). Малая же глубина резкости позволяет наблюдать в фокусе лишь небольшой фрагмент поля зрения. На глубину резкости влияют определённые факторы. Так, объективы с широким углом зрения обеспечивают, как правило, большую глубину резкости. Высокое значение F свидетельствует также о большей глубине резкости. Наименьшая глубина резкости возможна ночью, когда диафрагма полностью открыта (поэтому объектив, сфокусированный в дневное время, ночью может оказаться расфокусированным).

Диафрагма (автоматическая или ручная)

В условиях переменной освещённости рекомендуется использовать объективы с автодиафрагмой. Объективы с ручной диафрагмой в основном используются для помещений, где уровень освещённости постоянный. С появлением камер с электронным ирисом появилась возможность использования объективов с ручной диафрагмой в условиях переменной освещённости. Однако необходимо учитывать, что при полностью открытой диафрагме в условиях плохой освещённости, значение F становится критичным, а глубина резкости совсем незначительной, что затрудняет достижение необходимой фокусировки в дневное время. Камера может поддерживать постоянный уровень видеосигнала, но не может влиять на глубину резкости. При полностью закрытой диафрагме глубина резкости увеличивается, однако это приводит к снижению чувствительности камеры.

Объектив с автодиафрагмой служит для достижения требуемого качества изображения. У такого объектива есть кабель, по которому осуществляется управление. Используя контроллер с ЦАП, можно программным образом изменять фокусное расстояние и диафрагму такого объектива (при отсутствии электропитания диафрагма полностью закрыта). У некоторых объективов таким образом можно менять либо фокус, либо диафрагму.

Как определить необходимое фокусное расстояние объектива

Для выбора объектива для конкретного приложения нужно принять во внимание следующие моменты:

  • Поле зрения (Field of View - размер области съёмки)
  • Рабочее расстояние (Working Distance, WD) - расстояние от объектива камеры до объекта или до области наблюдения
  • Размер матрицы видео сенсора (CCD Sensor)

Фокусное расстояние объектива = размер сенсора x рабочее расстояние / размер области съёмки

Пример: если есть видеокамера формата 1/3" (т.е. горизонтальный размер сенсора 4,8 мм), то для рабочего расстояния 305 мм и размера области съёмки 64 мм получаем фокусное расстояние объектива 23 мм.

Это очень приблизительный подход, но, тем не менее, он в общих чертах описывает процедуру расчёта фокусного расстояния объектива.
