80 фото и советы по выбору

Низким напряжением и его скачками в сети сейчас никого не удивишь. Эта проблема является актуальной для многих семей. Ее следствием является выход из строя бытовой техники. Чтобы защитить все или отдельные приборы и устройства в доме, используются стабилизаторы напряжения.

Но для правильного выбора нужного устройства, необходимо понять принцип действия и достоинства отдельных типов.

Назначение и особенности функционирования

Стабилизатор напряжения представляет собой прибор электронного или электромеханического типа действия, предназначенный для преобразования электроэнергии на входе.

В результате появляется возможность поддерживать параметры сетевого напряжения в заданном диапазоне в случае, если будут происходить существенные по величине скачки входного напряжения и нагрузочного тока на выходе.

Стабилизатор на 220 В может быть сетевого или магистрального типа. Первая модификация используется для контроля напряжения при подключении одного или нескольких по выбору устройств. Присоединение производится к стандартной розетке в доме.

А вот магистральные устройства рассчитаны на преобразование электроэнергии до нужных параметров для всех приборов в квартире. Их мощность достаточно высока – более 4 кВт, поэтому подключают к электромагистрали.

Благодаря работе стабилизаторов, решаются такие задачи:

при отклонениях в параметрах напряжения осуществляется повышение или понижение до стандартных значений 220-230 В;
при возникновении серьезных перепадов в сети, например меньше 165 В и выше 255 В, производится отключение электроприборов в автоматическом режиме.

Основные типы стабилизаторов

Прежде чем определять, какие стабилизаторы напряжения лучше, целесообразно рассмотреть основные типы устройств, принцип их действия и основные преимущества.

Релейные

Такие ступенчатые модели функционируют по схеме переключения трансформаторных обмоток специальным реле силового вида, которое активизируется автоматически. Располагаются такие реле или на плате, или на корпусе устройства.

Параметры напряжения на входе оцениваются непрерывно, а при их отклонении от заданного уровня активизируется переключатель на увеличение или снижение напряжения. Достоинствами моделей считаются:

компактность;
высокая точность корректировки;
расширенный предел регулировки;
устойчивость к перегрузкам;

возможность нормальной работы при температуре от -20 до +40 градусов;
невысокий уровень шума;
долговечность эксплуатации.

Это недорогие модификации, недостатком которых является ступенчатый механизм выравнивания напряжения.

Электронные

Такие стабилизаторы могут быть симисторными и тиристорными. Первый вид имеет высокие параметры КПД и отличную скорость реагирования.

Вторые также демонстрируют прекрасные свойства стабилизации, но имеют более высокую стоимость. Например, в однофазных моделях устанавливаются два параллельных тиристора, а стабилизатор на 380 В для дома имеет шесть единиц — на все фазы.

Электронные устройства отличаются такими преимуществами:

повышенной точностью регулировки;
исключение потерь в мощности при стабилизации;
устранение задержек;

малая шумливость.

Но при этом прибор достаточно массивен по весу и размерам, стоит он дорого.

Электромеханические

Такие стабилизаторы имеют в составе автотрансформатор, а регулирование происходит за счет движения электрода угольного типа по обмоткам. Приводится в действие электроприводом. Устройства могут быть сетевого и магистрального подключения.

А достоинства следующие:

компактность и невысокая цена;
работа в диапазоне напряжения на входе от 130 В до 260 В;
отсутствие искажений;
стойкость к высоким нагрузкам и помехам.

Однако даже лучшие стабилизаторы данного типа имеют невысокие параметры быстродействия, работают шумно, не могут задействоваться при низких температурах.

Феррорезонансные

В цепи «конденсатор-трансформатор» возникает эффект феррорезонанса напряжения. На этом принципе и основана работа стабилизатора. Это очень крупные и шумные устройства, которые могут задействоваться в условиях высокой влажности и повышенных температур.

Инверторные

Это очень дорогие модели. В них установлен микроконтроллер, а также генератор кварцевого типа. В приборе последовательно происходит два типа преобразований:

переменное входное напряжение во внутреннее постоянное;
постоянное напряжение в переменное на выходе.

Сами приборы очень компактны, работают бесшумно с пределом параметров на входе 115-290 В. Стабилизация производиться очень быстро.

Основные условия выбора

Многих людей интересует вопрос, как выбрать стабилизатор напряжения для дома, чтобы он работал эффективно и без поломок. Здесь нужно учитывать несколько свойств.

Фазность

Существуют однофазные стабилизаторы и трехфазные. Для безопасной эксплуатации стандартных бытовых приборов требуется 220 В, а поэтому поддержание производится однофазными моделями.

А вот электроплиты, насосы и другие агрегаты работают от сети 3х380 В. Следовательно, вам надо будет приобрести трехфазный стабилизатор.

Мощность

Покупая стабилизирующее устройство надо знать суммарную мощность всех электроприборов, которые будут к нему подключаться. Сведения о потребляемой номинальной мощности можно узнать из паспорта.

Но при этом агрегаты с электродвигателем работают с пусковыми токами – для них требуемое количество электроэнергии будет превышать номинальные параметры.

В связи с этим рекомендуют брать устройства с допустимой мощностью в 3-5 раз, превышающей суммарную величину всех подключаемых электроприборов.

Кроме того, нужно учитывать что существуют:

приборы с активной нагрузкой. Они преобразуют электроэнергию в тепловую энергию или освещение – утюги, чайники, лампочки и т. д.
устройства с реактивной нагрузкой, например имеющие электродвигатели.

Для первых нет поправочных коэффициентов, и в расчет принимается номинальная мощность в кВт. А вот для вторых надо полную мощность в кВА корректировать на косинус фи или его усредненную величину 0,7. И, конечно же, стоит предусмотреть запас 20% по мощности стабилизатора для долговечности его работы.

Рабочий диапазон

Этот параметр отражает размер входного напряжения, при котором стабилизирующее устройство будет его корректировать без отключения от сети. При превышении предела произойдет отключение.

Средний диапазон составляет 130-270 В для бытовых моделей. Для подбора стабилизатора следует произвести замеры напряжения в доме.

Точность корректировки

Данный параметр отражает величину наибольшего допустимого отклонения выходного питания от номинала. Обычно бытовые приборы работают в режиме 220 В ± 5-7%, в вот для освещения точность не должна быть больше 3%. Поэтому изучайте паспортные данные домашних агрегатов и используйте несколько стабилизаторов или ставьте минимальный параметр.

Способы установки оборудования

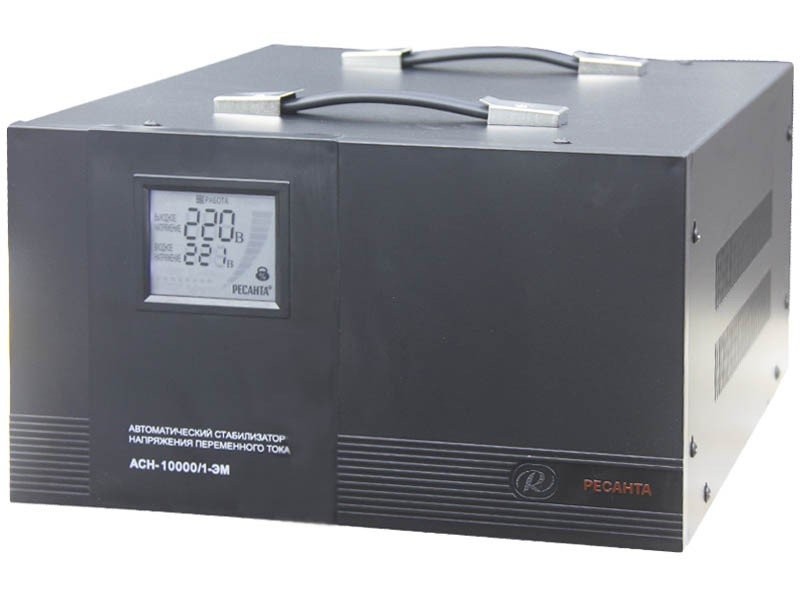

На фото стабилизаторов напряжения изображены разнообразные модификации устройств. При этом они могут крепиться на стену или устанавливать на полу.

Приборы требовательны к условиям эксплуатации. Не допускается работа в помещениях с высокой влажностью, запыленностью, перегревом.

Известные производители

Рекомендуется при покупке устройства отдавать предпочтение только известным брендам, например ORTEA, «Бастион», «РЕСАНТА», «Штиль». Среди моделей на 5 кВт популярностью пользуются RUCELF SRFII-6000-L, Ресанта ACH-5000/1-Ц, Эра STA-W-5000.

Для более мощных подключений на 5-10 кВт целесообразно выбирать RUCELF SRWII-9000-L, Sven AVRPRO LCD10000, Ресанта LUX АСН-10000Н/1-Ц, Luxeon WDR — 10000, Энергия Voltron PCH-10000.

Для обеспечения надежной работы бытовых приборов требуется выбор качественных и надежных стабилизаторов. Решения надо принимать, основываясь на технических параметрах подключаемых агрегатов и подбираемых моделей стабилизирующих устройств.
