Фотоаппарат Нарцисс обзор и инструкция

Все-таки, 60-е года XX-го века, — это золотая эпоха советского фотопрома. Смелость идей тех лет зачастую поражает воображение, а темп, с которым внедрялись новые системы, — вызывает искренне уважение.

Сегодня у нас в гостях как раз представитель того времени — фотоаппарат Нарцисс.
Нарцисс — это системный зеркальный фотоаппарат высокого уровня под 16 мм пленку.

Советский Нарцисс стал первым в мире однообъективным зеркальным фотоаппаратом, использующим 16 мм пленку. Мелькала также информация, что Нарцисс до сих пор является самой миниатюрной системной пленочной зеркалкой.

Чтобы лучше понять концепцию Нарцисса нужно вспомнить, что к 60-м годам прошлого века 35 мм пленка в фотоаппаратах начала доминировать относительно недавно — с десяток лет как, ну, чуть дольше.

К тому времени средний формат еще не стал уделом узкого сегмента профессионалов и был очень распространен. Под средний формат выпускалось множество фотоаппаратов, как высокого уровня, так и откровенно детских.

Вот, например, простейший, но среднеформатный фотоаппарат Юнкор (выпуск на КМЗ в 1959-62 годах)

Постепенное смещение фотографии от среднеформатной к узкоформатной пленке — было ознаменовано ростом качества и разрешающей способности фотоматериалов, а также совершенствованием техники любительской фото-печати.
Почему, например, средний формат подходил школьникам? Да просто потому, что небольшие фотографии с него можно было делать контактным способом, т.е. требования к фотоувеличителю снижались практически до нуля.

Но в 60-е годы благосостояние граждан действительно росло. Люди более или менее могли позволить себе современную технику для фото-печати.

Именно в ту пору укрепления позиций 35 мм пленки на фоне небывалого технического прогресса в фотографии и родилась гипотеза о дальнейшем сокращении ширины пленки в ближайшей перспективе.

Т.е. считалось, что в самое ближайшее время разрешающая способность фотоматериалов вырастет на столько, что достойное качество любительской фотографии будет обеспечиваться размером кадра меньше, чем 24х36 мм. Соответственно, любительская фотография будет мигрировать на еще более узкую пленку, точно также, как прямо сейчас (в 60-х годах) она мигрирует со среднеформатной на 35 миллиметровую.

Под эту концепцию и разработали Нарцисс.

В качестве фотоматериала для аппарата рационально применили существующий и распространенный в то время формат 16 мм кинопленки. Ведь 35 мм пленка тоже родом из кино.

Изначально аппарат разрабатывался для микросъемки в медицинских и научных целях, но концепция казалась настолько перспективной, что решено был делать гражданский вариант.

Нужно отметить, что примеры фотоаппаратов, рассчитанных на пленки, более узкие, чем 35 мм в мире к тому времени, конечно, были.


Например, немолодой уже к тому времени VEF-Minox под 9,5 мм пленку. Аппарат, хотя и миниатюрный, но очень точный и функциональный. Считается непременным атрибутом разведчика тех лет. Очень хороший аппарат.


Или вот, Minolta-16, соответственно, под 16 мм пленку. Она попроще и подешевле. Именно на основе Minolta-16 был создан советский Киев-Вега. У меня есть обзор похожего Киев-30.

Да, ясно, что узкая пленка в первую очередь позволяет уменьшить размер аппарата до крохотного.

Однако, в случае с Нарциссом решено было пойти иным путем.

Размер то уменьшили, но Нарцисс — это полноценный зеркальный фотоаппарат с классической компоновкой. Более того, это системный зеркальный фотоаппарат, т.к. предполагает сменную оптику и имеет еще такой атрибут системных камер, как съемную пентапризму.

Давайте рассмотрим эту интересную камеру подробнее.

Но вначале я хотел бы поблагодарить всех, кто помогает проекту развиваться. На платформе Boosty вы можете посмотреть примеры фото, сделанных мной через различные объективы, в том числе редкие. Там же можно оказывать проекту необременительную, но очень важную сейчас поддержку. Банк фото постоянно пополняется, присоединяйтесь!


Фотоаппарат Нарцисс производился Красногорским механическим заводом (КМЗ) в 1961-1965 годах.

Выпущено Нарциссов было менее 11 тыс. штук. Немного. Аппарат не взлетел, что называется.

Существенная, если не большая часть выпуска шла на экспорт. В СССР аппарат большим спросом не пользовался. Стоил Нарцисс дороже, чем Зенит-3М и при этом выигрывал у последнего разве что наличием нескольких дополнительных длинных выдержек.

Зато проигрывал и парком оптики и качеством снимков. Что ни говори, а советским пользователям нужны были прикладные вещи. Переплачивать за имиджевую камеру, которая могла быть модным аксессуаром — наши люди были не готовы.

Зато на западе некоторый спрос был, т.к. аналогов действительно не существовало.

Аппарат рассчитан на неперфорированную фотопленку шириной 16 мм в оригинальных кассетах.

Кассеты весьма миниатюрные. Слева кассета для аппарата Нарцисс, справа — стандартная кассета под 35 мм пленку.

Размер кадра — 14 х 21 мм. Для сравнения, размер кадра обычного полу-кадрового аппарата (Агат-18, серия Чайка, ФЭД-Микрон) — 18 х 24 мм.
На кассету Нарцисса (0,95 м пленки) входило 24 снимка.

Фотопленка для Нарциссов выпускалась специальная, но ее, конечно, было не достать.


Благо, был способ изготовить 16 мм неперфорированную пленку из стандартной 35 миллиметровой, просто отрезая края. Выпускались фабричные резаки, которые выглядели как-то так.


Были и кустарные самоделки типа такого резака из спичечного коробка и двух лезвий.


Затвор — механический, шторно-щелевой с горизонтальным движением матерчатых шторок. Отбивает выдержки: 1/2, 1/4, 1/8, 1/15, 1/30, 1/60, 1/125, 1/250, 1/500, В.

Отличный набор ТОПовой камеры.

Крепление объектива нестандартное — резьба М24×1. Рабочий отрезок — 28,8 мм.

Конструкторы умудрились уместить зеркало в рабочем отрезке дальномерных камер.

Штатный объектив — Вега М-1 2,8/35.

Используя мою статью о кроп-факторе в советском фото можно несложно узнать, что ЭФР этого объектива в эквиваленте 35 мм пленки = 60 мм.
Увы, сменная оптика для Нарцисса хотя и предполагалась, но реально ничего за рамками прототипов не выпускалось и в свободную продажу не поступало.
Да и ассортимент не назвать широким, на самом деле.

Планировался выпуск объективов:
— Мир-5 2/28 (48 мм в 35 мм экв.)
— Мир-6 2,8/28 (48 мм в 35 мм экв.)
— Юпитер-17 2/50 (86 мм в 35 мм экв.)

Что сказать? Бедновато, и абсолютный пробел в области широкоугольной оптики. Классическая проблема кропнутого аппарата.

Выглядели перечисленные выше объективы как-то так

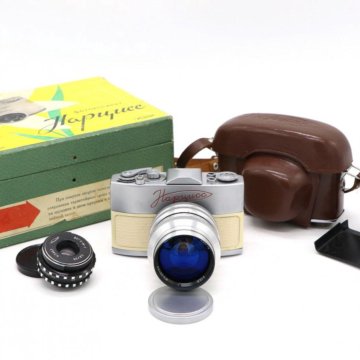

Частично ситуацию улучшает наличие в стандартном комплекте Нарцисса переходника с зеркальных объективов с резьбой М39 для Зенитов тех лет.

Переходников в комплекте было два. Тот, который позволял установить на Нарцисс объективы от Зенитов — на фото слева, он крупнее.

Второй переходник (справа на фото) иногда в Интернете называют макрокольцом. В инструкции к аппарату эту штука названа «кольцо переходное к увеличителю».
Скорее всего, предполагалась возможность использовать объектив от Нарцисса на фотоувеличителе.

Вот не знаю, возможно, в те года объектив к увеличителю покупали отдельно. Владелец аппарата со сменной оптикой имел преимущество в том, что мог переставить объектив с фотоаппарата на фотоувеличитель и сэкономить.

Это догадки не более того.

Но вот если свинтить оба переходника вместе, то в итоге действительно получится макрокольцо. Хотя в инструкции я таких рекомендаций не нашел.

На снимках ниже показан Нарцисс с объективами Гелиос-44 и Таир-11. Объективы, конечно, смотрятся крупно на миниатюрном аппарате.


Ну и в качестве «шутки юмора» ниже фото Нарцисса с объективом Юпитер-6. Тут аппарат выглядит как задняя крышка.


В общем, несмотря на то, что у Зенитов тех лет был отличный парк оптики, проблему Нарцисса это решало слабо.

Во-первых, длиннофокусные объективы в основном очень крупные и их использование сводит на нет всю миниатюризацию.

Во-вторых, не будем забывать о кроп-факторе. Даже широкоугольный Мир-1 имел на Нарциссе ЭФР = 63 мм. Т.е. это было что-то среднее между нормальным и длиннофокусным объективом.

Широкий угол на Нарциссе был недоступен.

Аппарат оборудован двумя проводными синхроконтактами (для электронных и одноразовых вспышек), но не имеет скобы для вспышек.

Также нет на Нарциссе автоспуска.

Размер поля изображения видоискателя — 12 х 19 мм (78% покрытия кадра).

Тип фокусировочного экрана — матовое стекло

Вес моего экземпляра без объектива 286 грамм.

Элементы управления:

Нарцисс — это аппарат действительно миниатюрный. На фото в Сети он обычно представлен в одиночку без привязки к масштабу. И за счет этого классическая компоновка визуально аппарат крупнит.

Но тут на фото видно, что Нарцисс просто крошечный по сравнению даже с некрупным Кристаллом.


Корпус Нарцисса имеет классическую компоновку и не лишен изящества.

Мягкая оклейка могла быть двух, как минимум, цветов — черного и, неожиданно, — белого (кремового). В обзоре вариант с белой оклейкой.

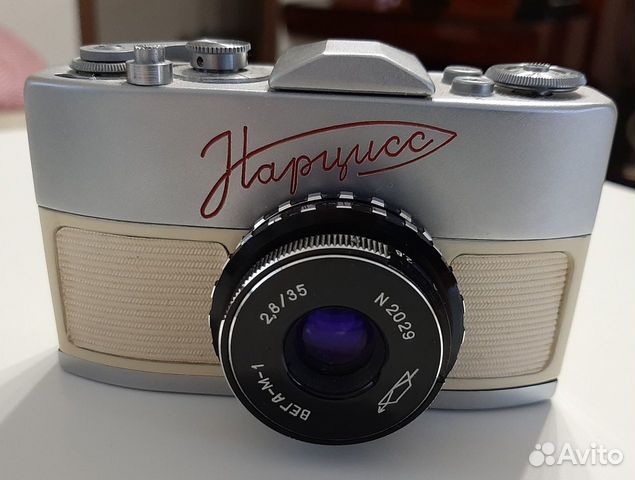

Над объективом красным размашисто написано название.
Что сказать? Скорее всего, аппарат позиционировался как модный аксессуар для прекрасного пола. Само название говорит о том же.

Объектив Вега М-1 я отдельно рассматривать не планирую, поэтому пару слов о нем тут.

Объектив миниатюрный, весит всего 48 грамм.

Оптическая схема:


Количество линз/групп: 5/4
Рабочий отрезок: 28,8 мм
Соединение с камерой: резьба М24
ФР: 35 мм
ЭФР в 35 мм экв.: 60 мм
МДФ: 0,5 м
Относительное отверстие: 1:2,8
Предел диафрагмирования: 1:16
Количество лепестков диафрагмы: 7
Разрешающая способность по ТУ (центр/край): 35/20 линий/мм
Просветление: Есть однослойное фиолетового оттенка.

Компоновка объектива классическая. Цвет накатки — зебра.

Диафрагма переключается дальним от камеры кольцом. Переключение с четкими щелчками.

Полный ход геликоида — около 250 градусов.

Спереди у Нарцисса кроме объектива ничего нет.

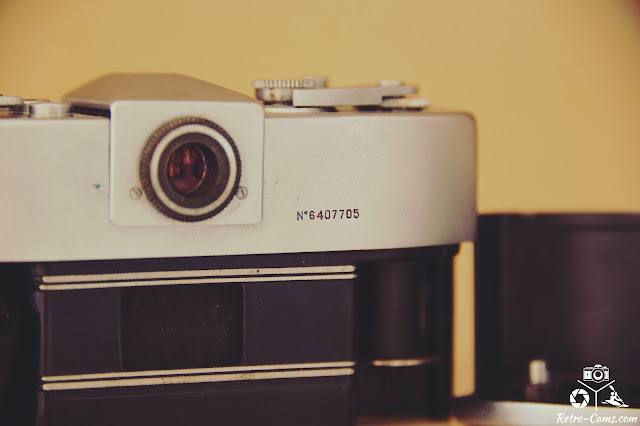

Сзади тоже негусто — только круглый глазок видоискателя.

Видоискатель Нарцисса дает картинку среднего размера и яркости. Если сравнивать с классическими камерами, то по размеру и яркости картинки у Нарцисса выиграют и Кристалл и Зенит-Е даже. О Старте я молчу. Его видоискатель просто огромен.
Вот Зенит-TTL дает в видоискателе картинку сопоставимую по размеру и яркости с картинкой Нарцисса, хотя это камеры разного времени, конечно.

Тем не менее, можно считать, что видоискатель у Нарцисса вполне достойный для миниатюрного фотоаппарата.

Из приспособлений для фокусировки — только матовое стекло.

Зеркало у Нарцисса — залипающее. Это значит, что через видоискатель что-то видно только при взведенном затворе. Это неудобно, но это особенность всех тогдашних зеркалок.

На нижней панели расположены:

— штативное гнездо с резьбой 3/8 дюйма;
— поворотная защелка замка задней крышки;
— поворотная кнопка отключения затвора для обратной перемотки пленки.
Задняя крышка аппарата съемная. Чтобы ее открыть, нужно повернуть защелку замка и сдвинуть крышку вниз.

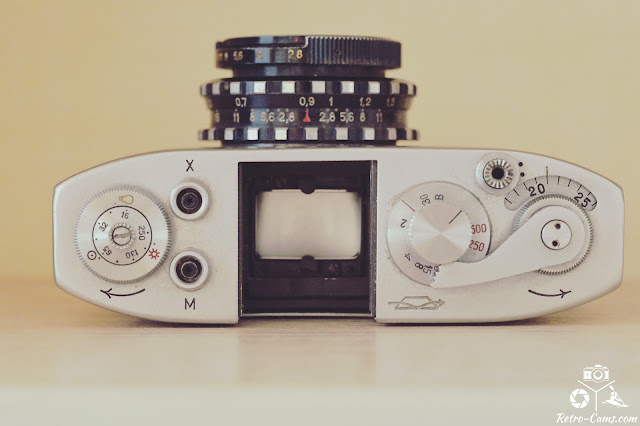

Сверху слева-направо расположены:

— головка обратной перемотки с памяткой типа и чувствительности пленки;
— пара гнезд проводных синхроконтактов;
— съемная пентапризма;
— головка выдержек;
— кнопка спуска;
— рычаг взвода затвора и протяжки кадра;
— дугообразное окошко счетчика кадров.
На сколько я знаю, шахтного видоискателя для Нарцисса не выпускалось, тем не менее, фокусировочный экран расположен достаточно глубоко и при снятой пентапризме можно фокусироваться без дополнительных приспособлений.
Переключать выдержки на Нарциссе можно ТОЛЬКО при взведенном затворе.
Чтобы изменить выдержку нужно приподнять головку, повернуть ее до нужного положения и снова опустить.

Отношение к камере

Как уже говорилось, Нарцисс «не полетел». Хотя концепция, заложенная в аппарат была совершенно верной. К идее уменьшения размера кадра конструкторы фотоаппаратов приходили в последствии не один раз.

Цифровая эра фото также началась первым делом с появления кропов.

Но вот для 60-х годов ожидания от 16 мм пленки оказались завышенными. Технического чуда не случилось и качество фотографий с негатива форматом 14 х 21 мм было заметно хуже, чем со стандартного 24 х 36 мм.

Аппарат при этом стоил довольно дорого.

Тем не менее, Нарцисс — яркий представитель своего времени. Времени, в котором конструкторы не боялись искать и ошибаться.

На этом у меня все. Удачи!

PS Предлагаю небольшой ролик 360-видео:



Это ссылка на мой канал на YouTube. Видео-обзоры и мастер-классы по пленочной фотографии – все самое интересное там. Ознакомьтесь! И не забудьте подписаться.


Инструкция:

Нарцисс (фотоаппарат) | это… Что такое Нарцисс (фотоаппарат)?

У этого термина существуют и другие значения, см. Нарцисс.

«Нарци́сс» — cоветский микроформатный однообъективный зеркальный фотоаппарат, производившийся Красногорским механическим заводом в 1961-1965 гг. Всего выпущено 10939 шт.

Содержание

  • 1 Историческая справка
  • 2 Технические характеристики
  • 3 См. также
  • 4 Ссылки
  • 5 Примечания

Историческая справка

«Нарцисс» первоначально предназначался для использования в медицинской и научной аппаратуре. Он стал первым в мире однообъективным зеркальным фотоаппаратом, использующим 16-мм плёнку. Компоновочные и конструкторские решения, применённые в «Нарциссе», характерны для выпускавшихся в то же время камер «Зенит»: металлический корпус, шторный затвор, резьбовое крепление объектива, курковый взвод, невозвратное зеркало, визирование и фокусировка по матовому стеклу через пентапризму.

В 1960-е годы в мире росла популярность миниатюрных фотоаппаратов. Были даже прогнозы, что к концу 1970-х гг. любительская фотография в основном перейдёт на плёнку шириной 16 мм. В русле этой моды «Нарцисс» был выпущен на потребительский рынок. В СССР «Нарцисс» не пользовался большим спросом, так как 16-мм неперфорированная плёнка была в дефиците, сменных объективов к «Нарциссу» в продаже практически не было, а качество изображения на кадре 14×21 мм было существенно хуже, чем у 35-мм аппаратов. При этом «Нарцисс» стоил 85 руб. — дороже, чем массовый 35-мм «Зенит-3М». Бо́льшая часть выпущенных «Нарциссов» поступила на экспорт. В настоящее время эти камеры, а особенно сменные объективы к ним, являются предметом коллекционирования.

Технические характеристики

  • Тип применяемого фотоматериала — неперфорированная фотоплёнка шириной 16 мм в оригинальных кассетах. При полностью заряженной кассете (0,95 м) количество снимков — 24.
  • Размер кадра — 14×21 мм.
  • Тип затвора — механический, шторно-щелевой с горизонтальным движением матерчатых шторок. Выдержки затвора — от 1/2 до 1/500 с (автоматические) и «B» (от руки).
  • Крепление объектива — резьба M24×1, рабочий отрезок — 28,8 мм. К фотоаппарату прилагалось переходное кольцо, позволявшее применять объективы с резьбовым креплением М39×1 и рабочим отрезком 45,2 мм (от фотоаппаратов «Зенит»).
  • Размер поля изображения видоискателя — 12×19 мм (78 % площади; 86 % и 90 % — по сторонам).
  • Тип фокусировочного экрана — матовое стекло.
  • Окуляр видоискателя — с увеличением 6,5×, имеет диоптрийную поправку для настройки по зрению.
  • Резьба штативного гнезда — 3/8″
  • Основные объективы — «Индустар-60» 2,8/35 мм и «Вега М-1» 2,8/35 мм. Специально для этой камеры были также разработаны сменные объективы: «Мир-5» 2/28 мм, «Мир-6» 2,8/28 мм (оба серийно не выпускались), «Юпитер-17» 2/50 мм.

См. также

  • Pentax Auto 110
  • Pentax Auto 110 Super

Ссылки

  •  (рус.) Этапы развития отечественного фотоаппаратостроения: «Нарцисс»
  •  (рус. ) Руководство по эксплуатации фотоаппарата «Нарцисс»
  •  (рус.) Исторические материалы по микроформатному зеркальному фотоаппарату «Нарцисс»
  •  (англ.) Детальные изображения фотоаппарата «Нарцисс»
  •  (англ.) Детальные изображения коллекции «Нарциссов» и фирменных аксессуаров.
  •  (рус.) Руководство по эксплуатации фотоаппарата «Нарцисс» (скан)

Примечания

  1.  (рус.) По другим данным 14×20 мм.
  2.  (рус.) «Нарцисс» на сайте НТЦ КМЗ.
  3.  (рус.) По другим данным 100х63х52 мм.
