Фотоувеличительный объектив Индустар-58У, адаптированный для зеркальных камер. Обзор от читателя Радоживы
Вид объектива Индустар-58У и примеры фотографий с него специально для Радоживы подготовил Родион Эшмаков.
Внешний вид адаптированного Иднустар-58У
За безвозмездно предоставленный объектив благодарю Владимира Деева.
Технические характеристики объектива
Оптическая схема: Тессар (4 линзы в 3 группах)
Фокусное расстояние: 74,92мм
Угловое поле зрения: 55 градусов (на родном формате)
Формат: 6*6 см
Передний фокальный отрезок: 65,82мм
Задний фокальный отрезок: 62,76мм
Коэффициент пропускания: 0,80
Разрешающая сила (центр/край): 36/19 линий/мм
Световой диаметр первой поверхности: 21,0мм
Световой диаметр последней поверхности: 18,1мм
Крепление: специальный фланец
Резьба под фильтры: нет
Диафрагма: 9 нечерненых лепестков
Производство: ММЗ
Устройство объектива
Индустар-58У – объектив от среднеформатного фотоувеличителя типа «Беларусь». В 60-е выпускалась среднеформатная дальномерная камера Искра, в которой штатным объективом был Индустар-58, не имеющий буквы «У» в названии. Оптически объективы полностью идентичны за исключением некоторых особенностей:
- И-58 для камер «Искра» имел встроенный затвор;
- Индустар-58 для камер Искра имел иное просветляющее покрытие (с голубоватым отливом, старого типа). Индустар-58У имеет однослойное просветление, но все же более новое – что должно сказываться на цветопередаче в лучшую сторону;
- Индустар-58 для камер Искра имел принципиально иную оправу и, самое главное – линзоблок располагался склейкой наперед (т.е. в сравнении представленной оптической схемой – наоборот). Аналогичное решение нашло применение и в камере «Сокол»;
- Разрешение у старого И-58 несколько меньше в сравнении с И-58У: 35/12 против 36/19 линий/мм.
Стоит отметить, что у Индустар-58У встречаются несколько вариантов оправ – одна из них компактная, объектив используется аналогично камере «Искра».
Фото внешнего вида исходного объектива взято с periscope.com.ua (И. Косареков)
В отличие от своего дальномерного старшего брата, Индустар-58У не имеет ничего того, что обычно есть у фотообъектива – он по своей сути просто линзоблок с красивой, практически круглой, 9 лепестковой диафрагмой. Диафрагма переключается щелчками и имеет значения для стопов.
Объектив имеет большой рабочий отрезок, который позвоялет установить его на большинство камер. Однако чтобы применять его на современных фотокамерах – нужно его как-то еще и прицепить! Об этом и пойдет речь далее.
Особенности адаптации объектива
У Индустар-58У жутко непрактичный родной корпус.
Фото внешнего вида исходного объектива взято с periscope.com.ua (И. Косареков)
Вариант адаптации с использованием корпуса 500/8 объектива (фото И. Косареков)
Если Вы не готовы таскать такую конструкцию с собой (ведь это не проекционный монстр на 2 кило, а всего лишь 75/3,5 объективчик!) – родной корпус придется жестко «оптимизировать».
- В первую очередь необходимо снять дурацкий раструб: вывинтить все с кольца диафрагм и самой «бленды» (не потерять шарик), брать внутреннюю часть «бленды», затем – скрутить внешнюю. Объектив мигом станет компактным.
- В навинчивающейся части раструба должен «оптимизироваться» фланец крепления – т.е. его передняя часть.
- Навинтить обратно укороченный раструб (лишним не будет) и застопорить его винтом.
- Вернуть винты в кольцо диафрагм: привод диафрагмы, два длинных винта, связанных ранее со шкалой, винт с шариком трещотки (по желанию).
После этих манипуляций мы получили уже вполне приличный компактный линзоблок с большой надежной блендой.
Далее встает проблема подбора фокусера для объектива: линзоблок очень велик в диаметре (55 мм), а задний отрезок тоже никак не резиновый. Такие фокусеры есть только у объективов с ФР ~200 мм (Телеар-Н – около 50 мм, например) – а это не приемлемо в нашем случае, т.к. наводиться на резкость тогда будет отвратительно неудобно.

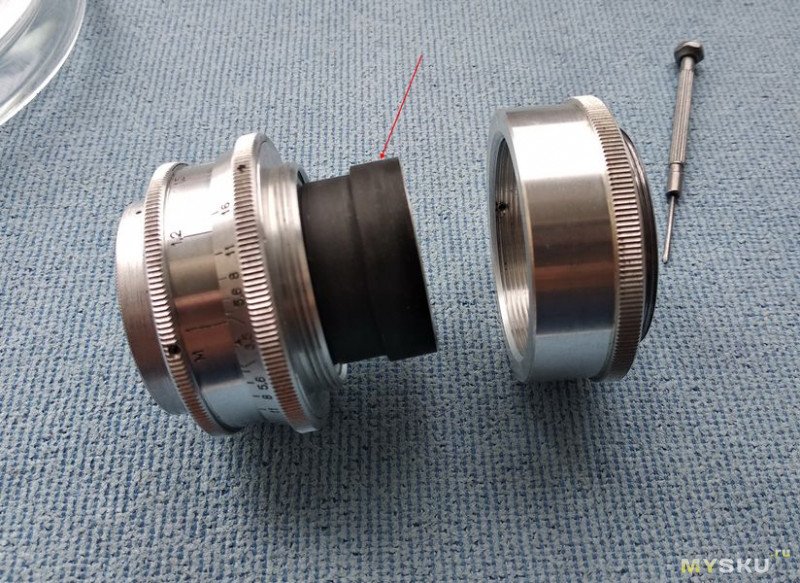

Поэтому было решено заказать у токаря простейший фокусер, аналогичный механизму 92/2 проекционного объектива ЛЭТИ-60М: два стакана, один с проточкой (2 оборота, полный ход 30 мм), а другой – с отверстием под шток, который ходит по проточке, и с резьбой крепления М42. Такая предельно простая конструкция, хоть и не совсем является эталоном удобства (геликоид совершенно открытый, кольцо диафрагм несколько неудобное), но зато позволяет эффективно использовать возможности объектива и, все-таки – удобно и плавно фокусироваться. А еще это очень доступно, что немаловажно.
Объектив в сборе, вид сзади
После проведенного тестирования было выявлено, что при таком ходе фокусера достигается МДФ в 0,35 м – что очень хороший показатель для такого объектива. Масштаб макросъемки получается ощутимо больше, чем у Индустар-61 ЛЗ:
Индустар-61 ЛЗ, МДФ 0,3 м
Индустар-58У, МДФ 0,35 м
Это как бы намекает, что Индустар-58У неплохо бы пристроить к полевой макросъемке…
Теперь осталось посмотреть, на что этот объектив способен.
Оптические свойства
Индустар-58У, подобно большинству фотоувеличительным объективам не радует высокой светосилой – обычно оптика такого ФР имеет относительное отверстие не менее F/2.8. Этот же на 2/3 стопа темнее. С другой стороны – распространенные объективы класса 17-85 и 18-135 на данном ФР будут на ~1 стоп темнее. Но не одной светосилой оценивают объективы.
В отличие от Индустар-55У, этот объектив показал очень хорошее качество изображения: резкость у объектива вполне приличная с открытой диафрагмы. Сначала я боялся, что объектив будет сродни Индустару-29 по резкости, точнее, ее отсутствию. Но нет – на своей F/3,5 объектив уж точно лучше 29-го на F/4.
Основной вклад в качество изображения вносит сферическая аберрация – у объектива все же присутствует остаточный небольшой софт. Софт даже показался меньше, чем у хваленого Индустар-61 (он весьма сильно софтит на F/2.8).
Индустар-58У практически лишен хроматических аберраций – их можно заметить только на МДФ, при макросъемке – в этом отношении он гораздо приятнее Индустара-61 (а еще у И-58У 75 мм фокусное, что тоже полезно в макросъемке – не нужно скрести объект передней линзой).
Вообще, объектив настолько приятен на открытой диафрагме, что закрывать ее приходилось лишь для увеличения ГРИП и разрешения при макросъемке, когда аберрации все же берут свое.
Благодаря характеру искажений, объектив весьма пластичен – софт уходит при диафрагмировании на стоп практически начисто.
Объектив имеет очень хорошую, естественную цветопередачу – сравнительно новое однослойное просветление хоть и не МС, но уже не то, что было в 60-х. Контраст тоже вполне неплох – хотя я даже не ставил светоотсекатели.
Рисунок объектива также очень интересен и приятен глазу. Очень сожалею, что не встретил этот объектив раньше. Боке весьма интересное.
Боке объектива
Благодаря почти круглой диафрагме объективом хорошо снимать на прикрытых – гайки не лезут вопиюще из пестрого фона.
F/3.5, МДФ
F/5.6, МДФ
Объектив, будучи штатным среднеформатным, не даст на малоформатных камерах виньетирования. Естественно – отсутствует и дисторсия.
В целом, объектив является весьма достойным оптически – как с эстетической точки зрения, так и с технической. Очень хотелось бы попробовать его еще и в портретной съемке.
Выводы
Индустар-58У – еще один фотоувеличительный среднеформатный объектив. В отличие от многих себе подобных, этот Индустар обладает весьма хорошим качеством изображения и очень приятной картинкой. Мне объектив решительно понравился!
Благодарю за прочтение, Эшмаков Родион.
