Индустар 61: Объектив Индустар-61 Л/З 50 mm f/ 2.8 Характеристики, MTF, отзывы, обзоры, тесты :: Lens-Club.ru — Главная

Содержание

Объектив «Индустар-61 Л/З» — история в фотографиях — LiveJournal

«Индустар» — общее название советских анастигматических фотографических объективов. Объектив фотоаппарата формирует действительное обратное изображение предмета на поверхности приемника изображения. Объектив – самая важная часть фотоаппарата, т.к. от объектива, в частности от его характеристик, зависит в наибольшем случае техническое качество фотографий.

[Объектив]Зеркальный фотоаппарат «Зенит-Е» с олимпийской символикой достался мне с объективом «Индустар-61 Л/З».

Производились с начала 1930-х годов многими заводами в разнообразных конструктивных исполнениях и с различными оптическими параметрами. Общей чертой «Индустаров» была принципиальная оптическая схема Тессар, состоящая из четырёх линз в трёх группах, две линзы склеены.

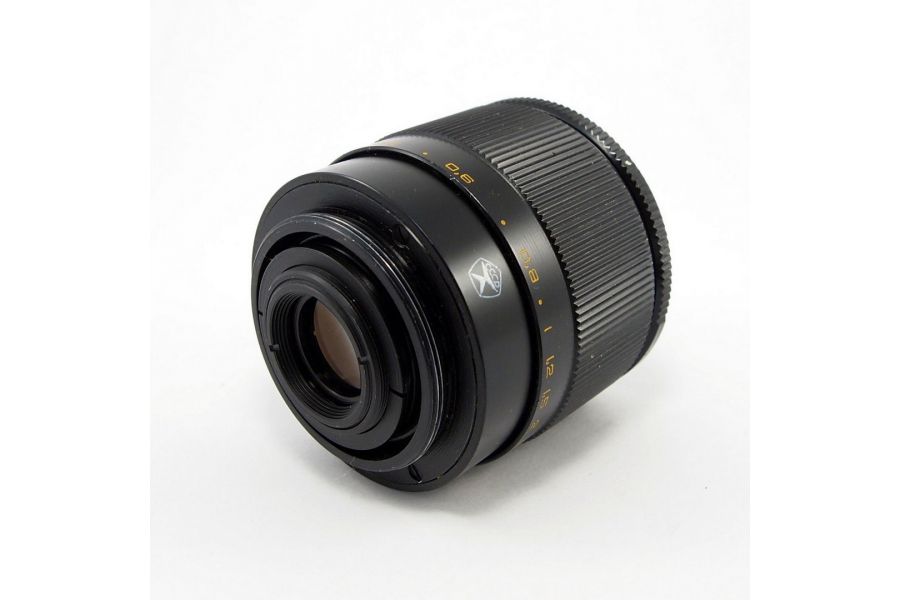

«Индустар-61» — самый популярный объектив из серии «Индустар», мой объектив со знаком качества на цилиндрической поверхности со стороны резьбового крепления.

Объектив средней светосилы с просветлённой оптикой.

Расчёт выполнен известными советскими оптиками академиком Г. Слюсаревым и В. Соколовой. В обеих положительных линзах применён лантановый сверхтяжёлый крон «СТК-6».

Четырёхлинзовый «Индустар-61» имеет ту же высокую разрешающую способность, что и шестилинзовый «Гелиос-81».

«Industar-61 L/Z 2,8/50» использовался как штатный для «ФЭДов» и сменный для «Зенитов».

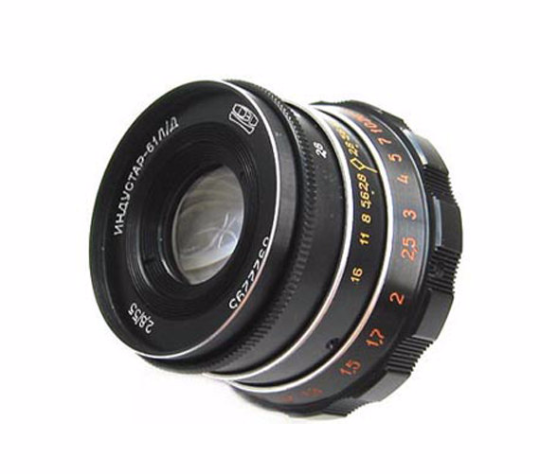

«Industar-61 L/Z 2,8/50» — обозначение «/D» означает исполнение для дальномерных камер, а «/Z» — для зеркальных.

На Лыткаринском заводе оптического стекла производились модификации объектива «Индустар-61raquo;:
«Индустар-61Л», «Индустар-61 Л/З», «Индустар-61 Л/З МС» и на экспорт «Industar-61 L/Z 2,8/50».

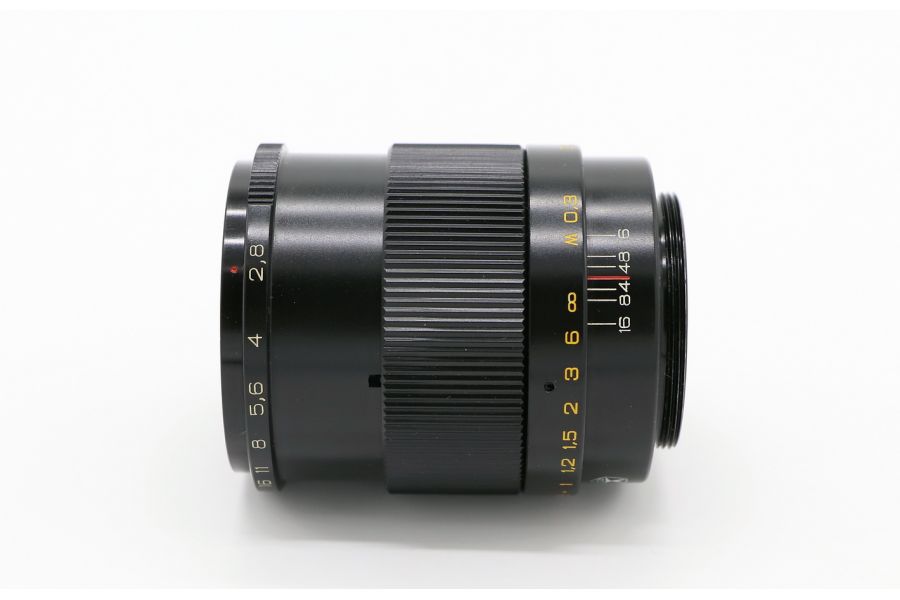

Объектив «Индустар-61 Л/З», на снимке в выдвинутом положении, предназначен для зеркальных фотоаппаратов с креплением М42×1. Тонкое кольцо диафрагм и удобное широкое кольцо расстояний.

Технические данные

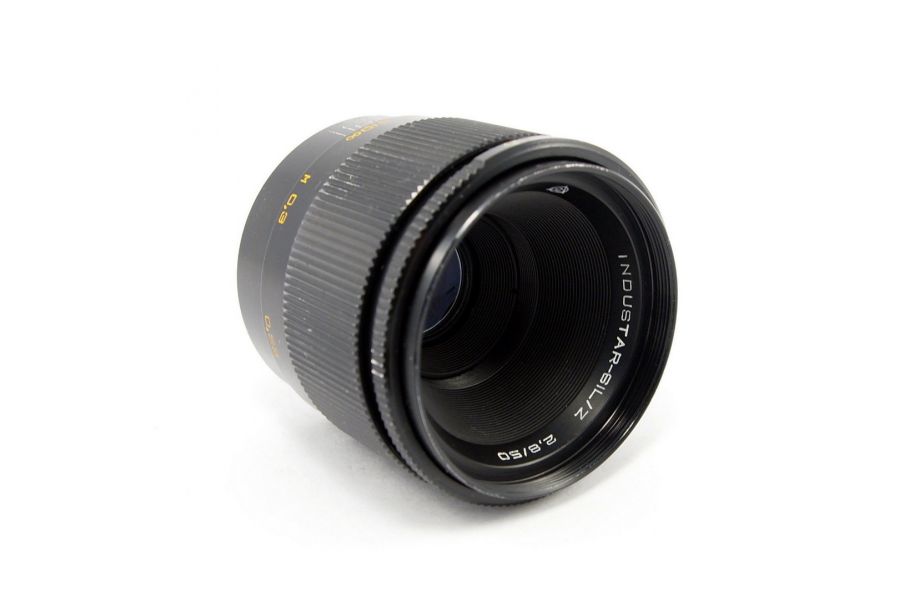

Объектив «Industar-61 L/Z 2,8/50»
Заводской номер объектива: № 803044
Фокусное расстояние: 50 мм
Относительное отверстие: 1:2,8
Угол поля зрения: 46°
Разрешающая способность: (центр/край) 45/28 линий/мм
Размер кадра: 24×36 мм
6 лепестков ирисовой диафрагмы

На резкость рисуемой объективом картинки влияют несколько его характеристик, важнейшими из которых являются: микроконтраст, аберрации и разрешающая способность. Последние два параметра всегда лучше у объективов с постоянным фокусным расстоянием, чем у зум-объективов, а у последних, чем больше диапазон фокусных расстояний, тем хуже эти параметры (то есть хуже резкость картинки). Микроконтраст (который очень сильно сказывается на резкости мелких деталей на снимке) зависит от качества просветления всех линз объектива, качества чернения его оправы и торцевых краев линз, качества стекла, из которого изготовлены линзы, а также величины аберраций. Хорошо известно, что фотоснимки, сделанные объективами Nikon кажутся более резкими, чем сделанные объективами Canon, как раз по причине большего микроконтраста. И последнее, характеристики фотообъектива, влияющие на резкость рисуемой им картинки, будут тем выше, чем меньше линз и призм систем стабилизации в его оптической конструкции.

[Инструкция]
См. ниже инструкцию к фотоаппарату «Зенит-Е» с олимпийской символикой

«Зенит-Е»

Назначение и преимущества фотоаппарата

Основные узлы и детали

Технические характеристики

Зарядка фотоаппарата

Установка чувствительности плёнки

Установка выдержки и диаграммы

Наводка на резкость

Фотографирование

Разрядка фотоаппарата

Сменные объективы

Макросъёмка с кольцами

Съёмка с близкого расстояния

Неисправности и их устранение

Паспорт фотоаппарата №79273695

Спсиок мастерских, в Омске по пр. К.Маркса, 5

Талон на гарантийный ремонт. Дата выпуска 10.01.1980 г.

Паспорт на фотографический объектив «Индустар-61 Л/З» № 803044, апрель 1980 г.

Конец Индустар-61 | Многобукфф

В своих предыдущих попытках (1 и 2) использовать старые советские объективы Индустар-61 на современной фотокамере я каждый раз приходил к выводу, что делать этого не стоит. И в первую очередь из-за крайне низкой по качеству картинки, которая, по моему мнению, возникала в первую очередь из-за деградировавшего клея. И в конце концов, поскольку у меня скопилось два И-61, я решил один из них разобрать и добраться до того самого склеенного элемента, дабы убедиться, что он там есть и он действительно на клею.

Оптическая схема объективов Tessar

В Индустар-61 применена оптическая схема Tessar, разработанная еще в первой половине ХХ-века. Схема обеспечивала, на тот момент, превосходные оптические характеристики, в первую очередь разрешающую способность. Как видно из схемы, в ней присутствует четыре линзы, две из которых склеены между собой.

Для чего вообще нужна склейка линз в объективах? Склейка применяется для устранения дополнительных зон отражения и появления, как следствия, различных оптических искажений из-за границ воздух-стекло. Применение оптического клея, имеющего тот же коэффициент преломления, что и стекло, позволяет избавиться от этих негативных эффектов. Для склейки могут применяться различные средства, но в те годы активно использовали различные растительные средства типа Канадского бальзама.

Для разборки я выбрал объектив из далекого 1989 года. При разборке применялись, в том числе, варварские методы типа зажимания объектива в тиски, нагрев элементов газовой горелкой, применение микро-болгарки с отрезным кругом. Спустя несколько десятков винтиков удалось разобрать объектив до основных деталей. Кстати, смазка, примененная в объективе, засохла во всех узлах и элементах. Работоспособным осталась фактически только диафрагма. И только по той причине, что у на ней не было слоя смазки.

Объектив И-61 разобранный почти до победного конца

Прогревать газовой горелкой объектив и стеклоблоки лучше аккуратно, так как резкий нагрев может вызвать термошок у стекла и оно может треснуть. Вместо газовой горелки лучше использовать строительный или паяльный фены, постепенно увеличивая температуру воздушной струи. После обработки температурой смазка размягчается и становится более работоспособной. Этим способом можно пользоваться если раскрутить объектив совсем никак или хочется временно восстановить его подвижность. Часть элементов вклеены и вынуть их без нагрева не представляется возможным.

Задняя линза освобождена от металлической оправки

Всего в объективе применено три линзоблока. Ровно как и на схеме. Каждая линза тщательно упакована в черную окантовку, некоторые дополнительно в металлической оправке. Единственная склеенная линза — задняя. И именно она находится в металлической оправке. Если она и была ранее разборной, то вытащить заднюю линзу из металлической оправки мне удалось только распилив последнюю. Болгаркой вязкий алюминий пилится очень тяжело, круг постоянно закусывается металлом.

Все линзы расклеены

Расклеить задний блок линз мне удалось только после его аккуратного нагрева. Да и то, подцепляя тонкую линзу все же получил на ней трещину. После тщательного осмотра двух линз, бывших ранее единым целым, не удалось обнаружить каких-либо существенных следов клея. То, что линзы были склеены нет никакого сомнения, но было применено такое небольшое количество клея, что обнаружить его практически не представилось возможным. Тем более разглядеть тот самый рисунок дающий характерную картинку дефекта на фотографиях. Могу в очередной раз предположить, что клей постепенно рассыхался, а термические напряжения частично оторвали одну линзу от другой. Ничем другим, кроме как изначально низким качеством обработки стекла, я объяснить проблему возникающую на фото не могу.

PS. Посмотрев фотографии с других «тессаров», в том числе и оригинальных, если вбить в поисковой системе «tessar фото» или «tessar схема» то можно получить изрядное количество постов любителей старых объективов, могу прийти к выводу, что даже именитые объективы прошлого нынче снимают так себе. Там тебе и недостаток разрешения, и мыло в углах, и ужасная зона не резкости. Смотреть, разумеется, надо полноформатную фотографию, а не крошечный кроп размером меньше экрана телефона. Возможно, что в свое время они и были «ого-го», но в современных условиях они серьезно уступают актуальным стеклам.

Опубликовано 28.12.2021 автором kvv213 в следующих категориях:
