Как устроен цифровой зеркальный фотоаппарат

В этом уроке мы постараемся доступно рассказать о том, как устроен фотоаппарат и какие типы фотоаппаратов сегодня существуют. Попробуем подойти к этому вопросу с практической точки зрения, объяснив самые важные для фотографов вопросы простым языком. Эта статья поможет вам выбрать фотоаппарат под ваши задачи, а в дальнейшем получать удовольствие от съемки.

Как работает фотоаппарат?

Все знают, для чего нужен фотоаппарат. Но как он работает? Знание принципов работы фотокамеры поможет всегда получать качественные снимки. Тут то же самое, что с автомобилем: чтобы хорошо водить машину, нужно хоть немного представлять, как она устроена.

Разобраться с процессом фотосъемки поможет простая схема.

  • Свет — самое главное в фотографии. Всё начинается с него. Само слово “фотография” можно перевести как “рисование светом”, “светопись”. Свет начинает свое путешествие от источника, например, от солнца.
  • Свет падает на все окружающие нас предметы. Это очень важно запомнить: фотоаппарат снимает не сами предметы, а свет, отраженный от них. Именно свет и умение с ним работать — ключ к хорошим кадрам.
  • Отраженный от предмета свет проходит через объектив фотоаппарата.
  • Он проецируется на светочувствительный сенсор — матрицу. Раньше, когда не было цифровых фотокамер, вместо матрицы использовалась фотопленка.

Матрица фотоаппарата

  • Матрица состоит из миллионов светочувствительных элементов. Они улавливают свет и передают информацию о нем уже в электронном виде в процессор фотокамеры. Процессор обрабатывает полученные данные и сохраняет их в виде файла.

Процессор Nikon Expeed 3

  • Файл записывается на карте памяти.

Все современные цифровые фотокамеры работают по такому принципу, отличаясь лишь в некоторых деталях.

Матрица фотокамеры

Матрица — это сердце современного фотоаппарата. Именно от ее качества будет во многом зависеть качество фотографий. Матрица имеет две основные характеристики, информация о которых доступна потребителю: это разрешение и физический размер.

Сначала давайте разберемся с разрешением. Разрешение матрицы — это число ее светочувствительных элементов, пикселей. Чем их больше, тем больше точек будут составлять итоговое фото. Сегодня среднее разрешение матриц от 16 до 36 миллионов пикселей.

Однако, может быть так, что мегапикселей на матрице много, а качество снимка всё равно невысоко: он не резок, не контрастен, утопает в цифровом шуме — помехах. Качество изображения зависит не только от разрешения в мегапикселях, но и от физического размера самой матрицы.

Фрагмент снимка, сделанного на смартфон с камерой в 8 мегапикселей

Фрагмент кадра с разрешением в 8 мегапикселей, сделанный на зеркальную фотокамеру.

Оба снимка сделаны в одном разрешении. Как видно, кадр, снятый на мобильный телефон, сильно проигрывает в качестве: он не так контрастен, на снимке не сохранились мелкие детали, например, прожилки на листочке. А ведь именно за мелкие детали должно отвечать высокое разрешение матрицы.

В различные типы камер устанавливаются матрицы различного размера. Самая большая на этой схеме — полнокадровая матрица. Ее размер соответствует кадру со знакомой всем фотопленки формата “135” или просто “35 мм” — 36х24 мм. Матрицы такого размера позволяют получать изображения очень высокого качества. Но чем больше физический размер матрицы, тем она дороже. Поэтому большие матрицы встречаются лишь в достаточно дорогих устройствах. Для любительских зеркалок характерен формат APS-C. Чем дешевле устройство, тем меньше в нем установлена матрица.

Большие матрицы дают выигрыш не только в детализации, но и в качестве изображения при съемке на высоких значениях чувствительности, при плохом освещении. Дело в том, что на сенсоре большой площади можно реализовать больший размер самих светочувствительных элементов — пикселей. Для сравнения: один светочувствительный элемент матрицы современного полнокадрового аппарата имеет в среднем размер в 4,9-8,3 микрон. Размер одного пикселя компактного фотоаппарата или смартфона около 1-3 микрон.

Особенности больших и маленьких матриц

Плюсы больших матриц — полнокадровых и APS-C — очевидны: они дают лучшее качество изображения. При этом работа с ними имеет несколько нюансов. Законы оптики таковы, что при работе с большой матрицей мы получаем малую глубину резкости на фото. С одной стороны, мы можем красиво размывать фон на своих снимках. Но в то же время возникнут сложности, если мы захотим сделать на снимке резким всё — и передний план, и фон. При съемке на зеркальную камеру, добиться большой глубины резкости получится не всегда.

В то же время, маленькие матрицы позволяют снимать с практически бесконечной глубиной резкости. Чем меньше матрица, тем проще получить кадр с большой глубиной резкости. Именно поэтому, снимая на смартфон или компактный аппарат, сложно размыть фон на снимке: получается слишком большая глубина резкости, всё на снимке становится четким. Сравним два кадра, сделанных при одинаковых параметрах съемки, но на фотоаппараты с матрицами разных размеров.

Кадр, сделанный компактным аппаратом с небольшой матрицей размером 2/3". В глубину резкости попали почти все фигурки.

Кадр, сделанный зеркальной камерой с матрицей APS-C. Глубина резкости оказалась меньше. В нее попала только передняя фигурка.

Если вам нравится размытый фон на фотографиях, если вы занимаетесь портретной съемкой, то скорее всего вам понадобится камера с большой матрицей — формата APS-C или даже 24х36 мм.

При использовании фотоаппарата с большой матрицей фон на снимке размыть будет проще.

Помимо этого, от размера матрицы напрямую зависит размер самого фотоаппарата и объективов к нему. Причем если размер корпуса аппарата еще можно сделать более-менее компактным даже при использовании полнокадровой матрицы, то уменьшить в размерах объектив не получится: законы оптики не позволят. Поэтому, покупая полнокадровый аппарат со сменной оптикой, будьте готовы к тому, что хороший объектив будет иметь солидные размеры и вес. Если же хочется использовать полнокадровую камеру и при этом иметь компактный объектив, придется довольствоваться не самыми универсальными и не самыми светосильными объективами. А вот в камерах, использующих матрицы меньшего размера, вполне получается использовать объективы более легкие, более компактные. Сравните сами.

Полнокадровая камера Nikon D750 с универсальным объективом в руках фотографа.

Фотокамера семейства Nikon 1 имеет матрицу с диагональю в 1”. Это позволило сделать ее очень компактной.

При этом она оснащается такими же компактными сменными объективами.

Типы фотокамер. Их плюсы и минусы.

С сердцем цифрового фотоаппарата, матрицей, мы разобрались. Теперь разберемся, на какие типы делятся современные фотоаппараты.

Мобильная камера. Камера в телефоне

Сегодня встроенную фотокамеру можно встретить во многих устройствах. В смартфонах фотокамера (и иногда даже не одна, а две — основная и фронтальная ) стали обязательным элементом. Наверное, у каждого читателя есть опыт фотосъемки на телефон. В погоне за компактностью, такие камеры оснащаются крохотными матрицами и простыми объективами. Все мы знаем, что снимки с телефона не претендуют на высокое качество, зато такая съемка не требует специальных навыков, а телефон всегда находится под рукой. Впрочем, если вы планируете более-менее серьезно заниматься фотографией, стоит задуматься о более продвинутом творческом инструменте, обеспечивающем более высокое качество снимков и ручную установку параметров съемки.

Компактные фотокамеры

Пожалуй, этот тип камер тоже знаком всем. Компактная камера есть почти в каждом доме. Основное достоинство их достоинство — это малый размер, низкая цена, простота в использовании и иногда большой зум.

В камеры этого типа обычно ставятся маленькие и средние матрицы с диагональю 1/2,3”,1/1,7”, 1”. Это обеспечивает данным аппаратам компактность и очень доступную цену. Конечно, бывают редкие модели компактов с крупными матрицами, даже с полнокадровыми. Но это довольно специфические и дорогостоящие аппараты.

Компактные камеры имеют несменный объектив. Как правило, такие фотоаппараты комплектуются универсальным объективом, позволяющим снимать как с широким углом обзора, так и фотографировать крупным планом удаленные от нас предметы. Опять таки, благодаря использованию небольших по размеру матриц, получается сделать объектив небольшим по размеру.

Nikon Coolpix S30 - компактная камера

Большинство компактных камер ориентированы на съемку в автоматических режимах, чтобы фотографирование ими было максимально простым. По-английски они так и называются — “Point-and-shoot”, что на русский язык можно перевести как “навёл-снял”. Действительно, для съемки на такой аппарат достаточно нажать только одну кнопку, остальное сделает автоматика. А вот на съемку с ручными настройками данные аппараты рассчитаны не всегда. Порой не все настройки можно настроить вручную, а если и можно, то их приходится искать где-то в меню аппарата, что замедляет процесс.

Особняком в классе компактов стоят так называемые “гиперзумы” (“суперзумы”, “ультразумы”). Гиперзум — это компактная камера, оснащенная объективом с очень большой кратностью зума. Он может снимать как с широким углом обзора, так и брать крупным планом очень далекие объекты. Объективы с таким большим зумом имеют относительно крупный размер, из-за чего камера теряет свою компактность и сопоставима по габаритам, а часто и по цене, с более продвинутыми классами камер.

Nikon Coolpix P600 — гиперзум. Его объектив имеет 60-кратный оптический зум: это фантастическая цифра для любого другого класса камер. Фокусное расстояние объектива в 35-мм эквиваленте составляет 24-1440мм.

Кому подойдут компактные камеры и гиперзумы?

Прежде всего тем, для кого фотография — не хобби и не профессия. Для тех, кто просто снимает на память и не хочет загружать себе голову какими-то сложными настройками. Такие камеры идеальны для путешествий налегке. В них всегда есть автоматические режимы, что позволит справиться с ними даже новичку. Профессиональные фотографы иногда выбирают компакт в качестве второй, вспомогательной фотокамеры.

Зеркальные фотокамеры

Следующий тип камер — зеркальные фотокамеры или зеркалки. Как класс оборудования они имеют богатую историю. Первые зеркалки появились еще в первой половине прошлого века. Тогда в них использовалась пленка. За более чем полвека их конструкция была доведена практически до совершенства, и лишь в XXI веке на смену пленке пришла цифровая матрица.

Зеркальные аппараты названы так потому, что в их конструкции есть система из зеркала и специальной отражающей призмы (пентапризмы), позволяющая видеть именно ту картинку, которую “видит” объектив. Причем, без всякой электроники.

Зеркало имеет подвижную конструкцию: когда оно опущено, свет попадает в видоискатель. Когда производится съемка, зеркало поднимается, и свет попадает на матрицу. С зеркальными камерами применяются сменные объективы. Вы можете выбрать для своего аппарата любой объектив из широкого модельного ряда, ориентируясь на тот вид съемок, которым хотите заниматься. Таким образом в любой ситуации можно получить идеальный инструмент для идеального качества снимков.

Зеркальные камеры не зря называют системными. Выбирая зеркалку того или иного производителя, мы выбираем систему из фотоаппарата, объективов и аксессуаров (например, вспышек). Этим активно пользуются все профессиональные фотографы и продвинутые любители.

В зеркальных камерах всегда используются матрицы большого размера. Формата APS-C или даже полнокадровые. А как говорилось выше, большая матрица — одно из слагаемых качественного снимка.

Nikon D5300 - типичная зеркальная камера.

Скорость работы — следующее достоинство зеркальных камер. Фотограф, который перешел с компакта на зеркалку, может быть просто шокирован скоростью ее работы. Быстрый автофокус и мгновенная реакция на все манипуляции фотографа — свойство любой зеркалки.

Зеркальная камера очень оперативна в управлении. Производители уделяют большое внимание их проектированию, ведь это - профессиональный инструмент. Аппарат удобно держать в руках, а практически любую настройку можно отрегулировать одной-двумя кнопками, не залезая в меню.

Еще одно достоинство, которое стоит отметить — это долгая работа от аккумулятора. Заряжать аккумулятор такой камеры приходится относительно редко. Поскольку в зеркалке матрица (вместе с дисплеем аппарата — основной потребитель энергии) находится под нагрузкой не всегда, а только непосредственно во время съемки кадра, аккумулятор позволяет сделать на одном заряде около 500-1000 снимков в зависимости от модели камеры. Это почти недостижимая цифра для остальных типов камер. Продолжительная автономная работа фотоаппарата — очень важная вещь в путешествиях, поездках, длительных прогулках.

Из минусов зеркальных камер, пожалуй, стоит отметить их большой вес и размер. Впрочем, многим фотографам наоборот нравится ходить с большим фотоаппаратом и выглядеть как профессионал. Современные зеркалки бывают как весьма дорогими, рассчитанными на профессиональное использование, так и очень доступными. Сегодня зеркальную камеру может позволить себе практически каждый.

Кому подойдет зеркальная камера?

Всем, кто более-менее серьезно занимается фотографией и не боится относительно крупных размеров фотоаппарата. Для тех, кто хочет научиться профессионально фотографировать, сделать фотографию своей профессией, зеркальная камера — оптимальный выбор.

Компактные камеры со сменной оптикой или беззеркальные камеры

Это относительно недавно появившийся вид фотоаппаратов и самый активно развивающийся. Производители резонно решили, что если оснастить обычную компактную камеру сменными объективами и качественной матрицей, получится очень интересная вещь. Беззеркальные камеры сочетают в себе большинство плюсов зеркалок и компактов. Как уже сказано, “беззеркалки” имеют сменные объективы и компактные размеры. При этом позволяют делать кадры очень высокого качества. Ведь они оснащаются матрицами сравнительно крупных размеров.

Беззеркалки в целом довольно быстры в работе. Однако из-за миниатюрных размеров немного пострадала их эргономика. Камера уже не лежит в руке столь удобно и основательно, как зеркалка. Да и отсутствие оптического видоискателя многим фотографам не нравится. Из прочих минусов беззеркальных камер стоит отметить довольно непродолжительное время работы от батареи.

Производители в данном классе камер обращают особое внимание на стиль. В противовес строгим черным зеркалкам, ориентированным на продвинутых фотографов, среди беззеркалок очень много красивых, стильных, “имиджевых” моделей.

Беззеркальная фотокамера Nikon 1 V3

Кому подойдет беззеркальная камера?

Тем, кто хочет получать качественные фотографии, но при этом не хочет таскать за собой громоздкую зеркальную камеру. Такую камеру удобно брать в путешествия. Однако, если планируется путешествие без возможности зарядить камеру, лучше взять с собой набор запасных аккумуляторов.

Среднеформатные фотокамеры и цифровые задники

Бывают камеры, у которых матрица по размеру еще больше, чем у полнокадровых зеркалок. Например, ее размер может быть 44 x 33 мм, 53,9 х 40,4. Разрешение у таких больших матриц тоже немаленькое: несколько десятков мегапикселей.

Камеры данного типа называются “среднеформатными”. Это название осталось со времен пленочной фототехники. В пленочную эпоху в подобных камерах использовалась широкая пленка, значительно шире обычной. Такие камеры и тогда, и сейчас используются некоторыми профессиональными фотографами для получения фотографий очень высокого качества. Отпечатки с диагональю около одного метра — не предел для этих фотоаппаратов. Некоторые такие камеры оборудованы сменными модулями, в которых установлена непосредственно матрица и электронная начинка Такие модули называются цифровыми задниками. Среднеформатные камеры применяются в основном при съемке в условиях фотостудии из-за большого размера и не слишком высокой оперативности в работе. Еще один минус среднеформатных камер — цена, сопоставимая с ценой новой иномарки.

Кому подойдет среднеформатная фотокамера?

Прежде всего профессиональным фотографам, которым необходимо печатать изображения очень большими форматами. Для любительской, репортажной и любой выездной фотосъемки такие камеры не совсем подходят. Впрочем, тут стоит сказать, что некоторые современные полнокадровые зеркальные камеры уже “наступают на пятки” среднеформатным: например Nikon D800, Nikon D800E, Nikon D810 вполне сопоставимы со среднеформатными фотоаппаратами по качеству снимков. А цена их гораздо ниже.

Устройство фотоаппарата

В предыдущей статье в разделе технических основ фотодела мы рассматривали виды фотоаппаратов. Если кто не читал статью, настоятельно рекомендую ознакомиться, потому что тема сегодняшней статьи будет перекликаться с предыдущей. Для всех остальных еще раз повторю резюме. Существует три типа фотоаппаратов: компактные, беззеркальные и зеркальные. Компактные – самые простые, а зеркальные – самые продвинутые. Практический вывод статьи заключался в том, что для более-менее серьезного занятия фотографией следует остановить свой выбор на беззеркалках и зеркалках.

Сегодня мы поговорим об устройстве фотоаппарата. Как и в любом деле, нужно понимать принцип работы своего инструмента для уверенного управления. Не обязательно досконально знать устройство, но основные узлы и принцип действия понимать надо. Это позволит взглянуть на фотоаппарат с другой стороны – не как на черный ящик со входным сигналом в виде света и выходом в виде готового изображения, а как на устройство, в котором вы разбираетесь и понимаете, куда дальше проходит свет и как получается итоговый результат. Компактные камеры затрагивать не будем, а поговорим о зеркальных и беззеркальных аппаратах.

Устройство зеркального фотоаппарата

Глобально фотоаппарат состоит из двух частей: фотоаппарата (его еще называют body — тушка) и объектива. Тушка выглядит следующим образом:

Тушка — вид спередиТушка – вид сверху

А вот так выглядит фотоаппарат в комплекте с объективом:

Теперь посмотрим на схематическое изображение фотоаппарата. Схема будет отображать структуру фотоаппарата “в разрезе” с такого же ракурса, как на последнем изображении. На схеме цифрами обозначены основные узлы, которые мы и будем рассматривать.

  1. Объектив представляет собой набор линз, которые пропускают свет и формируют изображение. Конструкция объективов, их типы и особенности не входят в данную статью. Поэтому рассмотрим их позже, а сейчас двигаемся дальше.

  2. Внутри объектива находится диафрагма. Она представляет собой набор лепестков, которые накладываются друг на друга и образуют отверстие круглой формы. В зависимости от того, на какое расстояние будет сдвинут лепесток от начального положения, будет зависеть площадь кружка. Итак, мы пришли к тому, что диафрагма служит для регулирования количества пропускаемого света. Она имеет свойство открываться и закрываться. При полностью закрытой диафрагме площадь отверстия минимальна и света проходит также минимум, при полностью открытой – наоборот.
  3. Часть света, которая прошла через диафрагму, через дальнейший набор линз попадает на полупрозрачное зеркало 3. Если снять объектив, то первое, что вы увидите внутри, будет зеркало. Вернитесь в начало статьи, посмотрите на первое изображение и вы увидите не что иное, как зеркало. На нем световой поток разделяется на две части.

  4. Первая часть потока поступает на систему фокусировки 4. Система фокусировки представляет собой несколько фазовых датчиков, которые определяют, находится ли изображение в фокусе или нет и выдают задание на перемещение линз так, чтобы нужный объект попал в фокус.

  5. Вторая часть светового потока поступает на фокусировочный экран 5, который позволяет фотографу оценить точность фокусировки и увидеть, какой будет ГРИП (глубина резко изображаемого пространства) в итоговом снимке. Над фокусировочным экраном, который представляет собой матовое стекло, расположена выпуклая линза, увеличивающая картинку.

  6. После фокусировочного экрана свет поступает в пентапризму. Изображение, поступающее с объектива 1 на зеркало 3, является перевернутым. Пентапризма состоит из двух зеркал, которые переворачивают изображение, чтобы в итоге в видоискателе оно отображалось нормальным. Выступ сверху характерен для зеркалок и представляет собой не что иное, как пентапризму.

  7. С пентапризмы свет поступает в видоискатель, в котором мы и видим итоговое нормальное (не перевернутое) изображение. Основными характеристиками видоискателя являются его покрытие, размер и светлость. В современных зеркалках покрытие видоискателя составляет 96-100%. Если оно меньше 100%, то получаемая фотография будет немного больше, чем видит фотограф. Но, во-первых, это незначительно, а, во-вторых, больше — не меньше. При высоком разрешении матриц в современных камерах лишнее можно “отрезать”. Размер видоискателя определяется его площадью, а светлость – качеством и светопропускаемостью стекол, из которых он изготовлен. Чем видоискатель больше и стекла светлее, тем легче фотографу будет фокусироваться и определять, попал ли нужный объект в фокус. В целом работать со светлыми и большими видоискателями одно удовольствие, но устанавливаются они только в топовые камеры и фотоаппараты уровня выше среднего.

После настройки всех параметров, кадрирования и фокусировки фотограф нажимает кнопку спуска. При этом зеркало поднимается и поток света попадает на главный элемент фотоаппарата – матрицу.

  1. Как видите, поднимается зеркало и открывается затвор 1. Затвор в зеркалках механический и определяет время, в течении которого свет будет поступать на матрицу 2. Это время называется выдержкой. Также его называют временем экспонирования матрицы. Основные характеристики затвора: лаг затвора и его скорость. Лаг затвора определяет, как быстро откроются шторки затвора после нажатия кнопки спуска – чем меньше лаг, тем больше вероятность, что вон та проносящаяся мимо вас машина, которую вы пытаетесь снять, получится в фокусе, не смазана и скадрирована так, как вы это сделали при помощи видоискателя. У зеркалок и беззеркалок лаг затвора небольшой и измеряется в мс (миллисекундах). Скорость затвора определяет минимальное время, в течении которого будет открыт затвор – т.е. минимальную выдержку. На бюджетных камерах и камерах среднего уровня минимальная выдержка – 1/4000 с, на дорогих (в основном полнокадровых) – 1/8000 с. Когда зеркало поднято, свет не поступает ни на систему фокусировки, ни на пентапризму через фокусировочный экран, а попадает прямо на матрицу через открытый затвор. Когда вы делаете кадр зеркальным фотоаппаратом и при этом все время смотрите в видоискатель, то после нажатия на спуск вы на время увидите черное пятно, а не изображение. Это время определяется выдержкой. Если установить выдержку 5 с, к примеру, то после нажатия на кнопку спуска вы будете наблюдать черное пятно в течении 5 секунд. После окончания экспонирования матрицы зеркало возвращается в исходное положение и свет опять поступает в видоискатель. ЭТО ВАЖНО! Как видите, существуют два основных элемента, регулирующих поток света, попадающий на сенсор. Это диафрагма 2 (см. предыдущую схему), которая определяет количество пропускаемого света и затвор, который регулирует выдержку – время, за которое свет попадает на матрицу. Эти понятия лежат в основе фотографии. Их вариациями достигаются различные эффекты и важно понять их физический смысл.

  2. Матрица фотоаппарата 2 представляет собой микросхему со светочувствительными элементами (фотодиодами), которые реагируют на свет. Перед матрицей стоит светофильтр, который отвечает за получение цветной картинки. Двумя важными характеристиками матрицы можно считать ее размер и соотношение сигнал/шум. Чем выше и то, и другое, тем лучше. Подробнее о фотоматрицах мы поговорим в отдельной статье, т.к. это очень обширная тема.

С матрицы изображение поступает на АЦП (аналого-цифровой преобразователь), оттуда в процессор, обрабатывается (или не обрабатывается, если ведется съемка в RAW) и сохраняется на карту памяти.

Еще к важным деталям зеркалок можно отнести репетир диафрагмы. Дело в том, что фокусировка производится при полностью открытой диафрагме (насколько это возможно, определяется конструкцией объектива). Выставляя в настройках закрытую диафрагму, фотограф не видит изменений в видоискателе. В частности, ГРИП остается постоянной. Чтобы увидеть, каким будет выходной кадр, можно нажать на кнопку, диафрагма прикроется до установленного значения и вы увидите изменения до нажатия на кнопку спуска. Репетир диафрагмы устанавливается на большинстве зеркалок, но мало кто им пользуется: новички часто о нем не знают или не понимают назначения, а опытные фотографы примерно знают, какой будет ГРИП в тех или иных условиях и им легче сделать пробный кадр и в случае необходимости поменять настройки.

Устройство беззеркального фотоаппарата

Давайте сразу посмотрим на схему и будем обсуждать предметно.

Беззеркалки не в пример проще зеркалок и по сути являются их упрощенным вариантом. В них нет зеркала и сложной системы фазовой фокусировки, а также установлен видоискатель другого типа.

  1. Световой поток попадает через объектив на матрицу 1. Естественно, свет проходит через диафрагму в объективе. Она не обозначена на схеме, но, думаю, по аналогии с зеркалками вы догадались, где она расположена, ведь объективы зеркалок и беззеркалок по конструкции практически не отличаются (разве что размерами, байонетом и количеством линз). Более того, большинство объективов от зеркалок через переходники можно установить на беззеркалки. В беззеркалках нет затвора (точнее, он электронный), поэтому выдержка регулируется временем, в течении которого матрица включена (принимает фотоны). Что касается размера матрицы, то он соответствует формату Micro 4/3 или APS-C. Второй используется чаще и полностью соответствует матрицам, встраиваемым в зеркалки от бюджетного до продвинутого любительского сегмента. Сейчас стали появляться полнокадровые беззеркалки. Думаю, в будущем количество FF (Full Frame — полнокадровых) беззеркалок будет увеличиваться.

  2. На схеме цифрой 2 обозначен процессор, на который поступает информация, полученная матрицей.

  3. Под цифрой 3 изображен экран, на который выводится изображение в режиме реального времени (режим Live View). В отличии от зеркалок в беззеркалках это не сложно сделать, потому что световой поток не преграждается зеркалом, а беспрепятственно поступает на матрицу.

В общем все выглядит просто замечательно – убраны сложные конструктивные механические элементы (зеркало, датчики фокусировки, фокусировочный экран, пентапризма, затвор). Это значительно облегчило и удешевило производство, уменьшило в размере и весе аппараты, но также создало массу других проблем. Надеюсь, вы помните их из раздела о беззеркалках в статье о типах фотоаппаратов. Если нет, то сейчас мы их обсудим, попутно разбирая, какими техническими особенностями обусловлены эти недостатки.

Первая главная проблема – видоискатель. Так как свет попадает прямо на матрицу и никуда не отражается, то мы не можем видеть изображение напрямую. Мы видим лишь то, что попадает на матрицу, потом непонятным образом преобразуется в процессоре и выводится на непонятно какой экран. Т.е. в системе существует множество погрешностей. Мало того, у каждого элемента имеются свои задержки и изображение мы видим не сразу, что неприятно при съемке динамических сцен (из-за постоянно улучшающихся характеристик процессоров, экранов видоискателей и матриц это не так критично, но все равно имеет место быть). Изображение выводится на электронный видоискатель, у которого высокое разрешение, но которое все равно не сравнится с разрешением глаза. Электронные видоискатели имеют свойство слепнуть при ярком свете из-за ограниченной яркости и контрастности. Но более чем вероятно, что в будущем эту проблему преодолеют и чистое изображение, пропущенное через ряд зеркал канет лету также, как и “правильная пленочная фотография”.

Вторая проблема возникла из-за отсутствия фазовых датчиков автофокуса. Вместо них используется контрастный метод, который по контуру определяет, что должно быть в фокусе, а что – нет. При этом линзы объектива перемещаются на определенное расстояние, определяется контрастность сцены, линзы перемещаются опять и снова определяется контрастность. И так до тех пор, пока не будет достигнута максимальная контрастность и камера не сфокусируется. Это занимает слишком много времени и такая система менее точна, чем фазовая. Но в то же время контрастный автофокус представляет собой программную функцию и не занимает дополнительного места. Сейчас в матрицы беззеркалок уже научились встраивать фазовые датчики, получив гибридный автофокус. По скорости он сопоставим с системой автофокусировки у зеркалок, но пока что устанавливается только в избранных дорогих моделях. Думаю, в будущем эта проблема также будет решена.

Третья проблема представляет собой низкую автономность из-за напичканности электроникой, которая постоянно работает. Если фотограф работает с камерой, то все это время свет поступает на матрицу, постоянно обрабатывается процессором и выводится на экран или электронный видоискатель с высокой скоростью обновления – фотограф ведь должен видеть происходящее в реальном времени, а не в записи. Кстати, последний (я про видоискатель) тоже потребляет энергию, и не мало, т.к. его разрешение высоко и яркость с контрастностью должны быть на уровне. Отмечу, что при увеличении плотности пикселей, т.е. при уменьшении их размера при одном и том же энергопотреблении неизбежно снижается яркость и контрастность. Поэтому на питание качественных экранов с высоким разрешением расходуется много энергии. В сравнении с зеркалками количество кадров, которое можно сделать от одного заряда батареи, в несколько раз меньше. Пока что эта проблема критична, потому что значительно уменьшить энергопотребление не получится, а рассчитывать на прорыв в элементах питания не приходится. По крайней мере такая проблема долгое время существует на рынке ноутбуков, планшетов и смартфонов и ее решение успехом не увенчалось.

Четвертая проблема представляет собой как преимущество, так и недостаток. Речь идет об эргономике камеры. Вследствие избавления от “ненужных элементов” зеркалочного происхождения уменьшились размеры. Но беззеркалки пытаются позиционировать как замену зеркалкам и размеры матриц это подтверждают. Соответственно, используются объективы не самого маленького размера. Небольшая беззеркалка, похожая на цифрокомпакт, просто исчезает из поля зрения при использовании телевика (объектива с большим фокусным расстоянием, сильно приближающим объекты). Также многие элементы управления спрятаны в меню. В зеркалках они вынесены на корпус в виде кнопок. Да и просто приятнее работать с аппаратом, который нормально ложится в руку, не норовит выскользнуть и в котором можно наощупь, не задумываясь оперативно менять настройки. Но размер камеры – это палка о двух концах. С одной стороны большой размер обладает выше описанными преимуществами, а с другой — малая камера помещается в любой карман, ее можно чаще брать с собой и люди обращают на нее меньше внимания.

Что касается пятой проблемы, то она связана с оптикой. Пока что существует множество байонетов (типов креплений объективов к камерам). Под них сделано на порядок меньше объективов, чем под байонеты основных систем зеркалок. Проблема решается установкой переходников, с помощью которых на беззеркалках можно использовать абсолютное большинство зеркалочных объективов. Простите за каламбур)

Устройство компактного фотоаппарата

Что касается компактов, то у них масса ограничений, основным из которых является малый размер матрицы. Это не позволяет получить картинку с низким шумом, высоким динамическим диапазоном, качественно размыть фон и накладывает еще массу ограничений. Далее идет система автофокусировки. Если в зеркалках и беззеркалках используется фазовый и контрастный виды автофокуса, которые относятся к пассивному типу фокусировки, так как ничего не излучают, то в компактах используется активный автофокус. Камерой излучается импульс инфракрасного света, который отражается от объекта и попадает обратно в камеру. По времени прохождения этого импульса определяется расстояние до объекта. Такая система работает очень медленно и не работает на значительных расстояниях.

В компактах используется несменная низкокачественная оптика. Для них недоступен широкий набор аксессуаров, как для старших собратьев. Визирование происходит в режиме Live View по дисплею или через видоискатель. Последний представляет собой обычное стекло не очень хорошего качества, не связан с оптической системой фотоаппарата, из-за чего возникает неправильное кадрирование. Особенно сильно это проявляется при съемке близлежащих объектов. Продолжительность работы компактов от одного заряда невелика, корпус маленький и его эргономичность еще намного хуже, чем у беззеркалок. Количество доступных настроек ограничено и они спрятаны в глубине меню.

Если говорить об устройстве компактов, то оно простое и представляет собой упрощенную беззеркалку. Здесь меньше и хуже матрица, другой тип автофокуса, нет нормального видоискателя, отсутствует возможность замены объективов, невысокая продолжительность работы от аккумулятора и непродуманная эргономика.

Вывод

Вкратце мы рассмотрели устройство фотоаппаратов различных типов. Думаю, теперь вы имеете общее представление о внутреннем строении камер. Эта тема очень обширна, но для понимания и управления процессами, происходящими при съемке теми или иными фотоаппаратами при различных настройках и с разной оптикой вышеизложенной информации, думаю, будет достаточно. В дальнейшем мы все-таки поговорим об отдельных важнейших элементах: матрице, системах автофокусировки и объективах. А пока давайте на этом остановимся.

Однообъективный зеркальный фотоаппарат - это... Что такое Однообъективный зеркальный фотоаппарат?

Однообъективный зеркальный фотоаппарат Pentax K1000. Япония. 1976 г.

Однообъективный зеркальный фотоаппарат — (однообъективная зеркальная камера, SLR-камера (англ. Single-Lens Reflex), в просторечии «зерка́лка») — фотоаппарат, использующий для выбора объекта съёмки видоискатель, в оптическую схему которого входит зеркало, перенаправляющее световой поток от объектива в окуляр видоискателя или на матовое стекло. Этот тип камеры является одной из двух разновидностей зеркальных фотоаппаратов вообще. Другая разновидность — двухобъективная зеркальная камера (англ.: TLR). Однообъективные зеркальные камеры на сегодняшний день значительно более распространены, нежели двухобъективные.

История

Minolta Maxxum 7000 Alpha Mount. Япония. 1985 г. Работа зеркала (замедлено).

В 1861 году Т. Саттоном из Англии запатентован однообъективный зеркальный фотоаппарат.

На стыке 1878—1888 годов американец Г. Гудвин патентует целлулоидную рулонную пленку.

В 1909 году первые модели однообъективных зеркальных камер были представлены компанией Graflex.

В 1933 году германской компанией Ihagee Kamerawerk Steenbergen & Co. была выпущена во многом схожая с современными SLR узкоплёночная камера «VP Exakta» на рулонную фотоплёнку «тип 127».

В 1935 году появилась зеркальная камера для съемки на 35-мм плёнку «Спорт». Годом позже, под этот тип плёнки компания Ihagee Kamerawerk Steenbergen & Co выпустила фотокамеру «Kine-Exacta».

В 1949 году был анонсирован «Contax S» (созданный Вильгельмом Винзенбергом (нем. Wilhelm Winzenberg) практически с нуля). Фотоаппарат имел резьбовое крепление объектива M42×1, горизонтальный фокальный затвор и визирование через пентапризму, которая обеспечивала прямое неперевёрнутое изображение в видоискателе и съёмку с уровня глаз. В СССР серийный выпуск аналогичной фотокамеры «Зенит» начался в 1952 году.

Опускание зеркала в фотокамерах первое время производились вручную, при взводе затвора, и фотограф на продолжительное время терял изображение в видоискателе. В фотокамере 1952 года «Asahiflex I» японской фирмы Asahi Optical зеркало было механически соединено с кнопкой спуска затвора. При нажатии кнопки зеркало поднималось, удерживалось в поднятом положении, а затем, при отпускании кнопки спуска, возвращалось в исходное положение, вновь открывая видоискатель. В 1954 году та же фирма оснастила свою камеру «Asahiflex II» уже автоматически после экспозиции возвращаемым зеркалом.

Все последующие изменения конструкции касались не столько принципиальной схемы работы SLR, сколько совершенствования механизма подъёма зеркала, добавления автоматики и сервисных функций.

В 1954 году Zeiss Ikon встраивает в свою SLR-камеру «Contaflex II» селеновый экспонометр. Аналогичный фотоаппарат марки «Зенит» подготавливается к выпуску и на Красногорском механическом заводе, но в серию так и не идёт.

В 1956 году начинается выпуск камер с механизмом прыгающей диафрагмы «Praktica FX2» (конструктор — Зигфрид Бём), «Contax F» или «Pentacon F».

В 1957 году начинается серийное производство фотокамеры «Asahi Pentax», оснащённой и мгновенно возвращаемым зеркалом и пентапризмой.

В 1961 в свет выходит камера «Pentax S3», для которой поставлялся компактный экспонометр, крепящийся поверх пентапризмы, сопряжённый с камерой по выдержке.

В 1962 году компания Minolta Camera K.K. начала выпуск зеркального фотоаппарата «Minolta SR-7» со встроенным сопряжённым с затвором двухдиапазонным сернисто-кадмиевым (CdS) экспонометром.

В 1964 выходит в свет «Pentax Spotmatic»: серийная камера с сопряжённым TTL-экспонометром и полностью автоматическим механизмом диафрагмы.

В 1966 начинает производиться «Minolta SR-T101». На камере была установлена матричная система замера экспозиции. Эта система использовала два независимых датчика, расположенных в различных частях пентапризмы. Эти датчики измеряли освещенность в разных частях кадра, что позволило системе управления оценивать контрастность всего кадра в целом, в результате чего повысилась корректность экспозамера.

В 1971 году начинается выпуск «Pentax Electro Spotmatic» — фотокамеры с автоматическим режимом приоритета диафрагмы[1].

В 1981 году начинаются продажи «Pentax ME F» — зеркальной фотокамеры с системой TTL-автофокусировки[2]

В 1985 году началось производство камеры «Minolta Maxxum 7000 Alpha Mount» — зеркальной камеры с автофокусировкой, где мотор наведения на резкость был встроен в корпус фотоаппарата.

В 1997 году появляется «Pentax 645N» — среднеформатная камера с автофокусом.

В 2000 году была анонсирована полнокадровая (24×36 мм) цифровая (6 Мпикс., 3072×2048 пикс.) SLR-камера «Pentax MZ-D». В серию камера не пошла по экономическим соображениям.

Конструкция однообъективной зеркальной камеры

Схема однообъективного зеркального фотоаппарата.

Однообъективный зеркальный фотоаппарат в разрезе.

В процессе выбора объекта съёмки и наведения резкости фотограф наблюдает через окуляр видоискателя (8) реальное изображение, воспринимаемое объективом камеры (1) и проецируемое зеркалом (2) на фокусировочный экран (5).

Соответствие границ изображения, наблюдаемого через видоискатель, тому, что проецируется на пленку или матрицу — поле зрения видоискателя — является важной характеристикой качества зеркальной камеры. У хороших камер оно составляет 90-100 %. Меньшие показатели заставляют фотографа делать мысленную поправку, учитывая, что реально снятый кадр будет несколько больше того, что он видит в видоискателе.

Пентапризма (7) (придающая характерные очертания большинству зеркальных фотокамер), обеспечивает переворот изображения в естественное положение, соответствующее тому, что фотограф видит невооружённым глазом. Помимо матового стекла, часто используются и другие средства для улучшения точности наводки на резкость (клинья Додена, микропирамиды).

После окончания наводки при нажатии на спуск специальный механизм убирает зеркало (2) из оптического тракта камеры, затвор (3) открывается на время выдержки, и изображение проецируется на фотоплёнку или матрицу (4).

Шахтная схема

В ряде моделей камер, в первую очередь предназначенных для студийной съёмки и камерах среднего формата, пентапризма (7) отсутствует, и фотограф наблюдает перевёрнутое изображение непосредственно на матовом стекле (5) (иногда через дополнительную лупу) через светозащитный короб — шахту. Такая схема видоискателя называется шахтной и позволяет, в частности, обеспечить особенно точную наводку на резкость.

Достоинства и недостатки

Однообъективные зеркальные камеры избавлены от эффекта параллакса, позволяют наглядно оценить ГРИП, боке, эффекты от применения различных светофильтров и насадок и другие параметры изображения. Определение экспозиции по схеме TTL позволяет применять автоматику для вычисления и установки выдержки затвора вне зависимости от особенностей установленного объектива.

По этим причинам большинство современных профессиональных и полупрофессиональных фотоаппаратов общего назначения построены по схеме SLR.

В то же время механизм подъёма зеркала удорожает камеру, снижает её надёжность, а также вызывает вибрацию и расфокусировку камеры в момент съёмки из-за необходимости крайне быстро перемещать массивное зеркало. В некоторых ранних моделях цифровых SLR (например, Olympus E-10) с целью экономии и для устранения колебаний использовалось полупрозрачное неподвижное зеркало, однако такая схема заметно снижает светосилу оптической системы камеры. В других моделях (например, Canon EOS 7D) для устранения колебаний возможна блокировка зеркала в верхнем положении при первом нажатии кнопки спуска затвора, сама съёмка в этом режиме производится при повторном нажатии на кнопку.

Необходимость наличия места под поворотное зеркало вынуждает применять достаточно большой рабочий отрезок, и затрудняет использование широкоугольных объективов с небольшим фокусным расстоянием. Поэтому для зеркальных камер специально разрабатываются широкоугольники с удлиненным задним отрезком (ретрофокусные объективы).

Работа зеркального фотоаппарата более шумная (из-за хлопания зеркала, если не стоит специальный демпфер), чем у дальномерных аналогов. Это особенно важно при съёмке диких и пугливых животных и скрытной съемке.

Для того, чтобы обеспечить яркое изображение на матовом стекле и точную наводку на резкость, зеркальные фотоаппараты и все сменные объективы оснащаются сложными механизмами прыгающей диафрагмы, закрывающейся только в момент съемки. Ранние модели таких фотоаппаратов, такие, как «Зенит-Е», вместо прыгающей диафрагмы оснащались механизмом ее предварительной установки дополнительным кольцом, чтобы иметь возможность визирования при открытом объективе. Однако, необходимость следить за диафрагмой снижала оперативность. В то же время, дальномерные фотоаппараты, такие как «Зоркий-4» и «Зоркий-3», «Лейки» серии М, не требуют таких ухищрений, поскольку их видоискатель остается светлым всегда, даже при надетой на объектив крышке, а точность фокусировки не зависит от установленной диафрагмы.

Еще одна особенность зеркального фотоаппарата состоит в том, что фотограф не видит изображения в момент съёмки. Некоторые фотографы считают это недостатком.

Отечественные однообъективные зеркальные камеры

В СССР зеркальные камеры выпускались под марками «Зенит», «Кристалл», «Старт», «Салют», «Киев», «Алмаз-103». Первая зеркальная камера появилась в 1935 году и называлась «Спорт». Фотоаппарат «Спорт» конструкции А. О. Гельгара (первоначальное название «Гельветта»), стал первой в мире однообъективной зеркалкой для съёмки на 35 мм плёнку. Камера имела металлический корпус, затвор с цельнометаллическими шторками (выдержки 1/25 — 1/500 c и «В») и заряжалась нестандартными кассетами по 50 кадров. Всего было выпущено около 20 тыс. штук.

См. также

Ссылки

Примечания

Фотография с нуля • Урок №1. Устройство цифровой фотокамеры

В этом уроке вы узнаете: Принцип действия фотоаппарата. Из каких основных элементов состоит фотокамера.

Фотография — это не только диафрагма, выдержка, оптика объектива, не только пиксели, датчики изображения, карты-носители цифровой информации или программное обеспечение. Фотография — это опыт, исследование, выражение и общение. Главное в фотографии — подметить то, что обычно остается незамеченным, и поделиться увиденным с другими.  Но прежде чем приступать к съемке, необходимо получить ясное представление об устройстве современной фотокамеры. Этому и будет посвящен наш первый урок.

Фотография прежде всего связана со светом. Рассмотрим рисунок.

Свет от солнца или искусственного источника (1) сначала отражается от сцены, находящейся перед объективом фотокамеры, а затем проходит через объектив (2) и, если он есть, затвор (7) (о затворе вы узнаете чуть позже в этом уроке) к задней стенке корпуса камеры - на матрицу (сенсор) (8). В зеркальной фотокамере (DSLR) до нажатия на кнопку спуска затвора свет, отраженный зеркалом (3), пройдя через призму (4) - попадает в видоискатель (5). При съемке зеркало поднимается, и свет попадает на матрицу, как в компактной камере. В некоторых зеркальных камерах Sony зеркало неподвижное, полупрозрачное (SLT камеры).

Этот процесс аналогичен прохождению света через хрусталик человеческого глаза к колбочкам и палочкам, расположенным на задней стенке глаза, а также к зрительным нервам. Когда же свет достигает задней стенки корпуса, он попадает на чувствительный элемент (датчик изображения), который преобразует свет в электрическое напряжение. Затем полученная таким образом информация обрабатывается процессором для исключения помех, расчета значений цвета, формирования файла данных изображения и записи этого файла на носитель информации (карту для хранения цифровых изображений). После этого фотокамера подготавливается к экспонированию следующего изображения.

Весь этот процесс, в течение которого огромное количество информации обрабатывается и записывается на носитель, происходит довольно быстро.

Ниже представлены рисунки, дающие представление об основных элементах, из которых состоит компактная (беззеркальная) и зеркальная фотокамера.

Компактная фотокамера

Зеркальная фотокамера

Рассмотрим подробнее эти основные элементы, из которых состоит цифровая фотокамера и которые позволяют свету, отраженному от объекта съемки, стать фотографией.

Объектив

Объектив фотокамеры представляет собой весьма сложную конструкцию. Как правило, он состоит из целого ряда стеклянных линз, преломляющих и фокусирующих свет, поступающий в объектив. Благодаря этому увеличивается изображение снимаемой сцены и осуществляется фокусировка на конкретной точке. Подробнее об объективах вы узнаете из последующих уроков.

Видоискатель и экран ЖКИ

Видоискатель позволяет видеть изображение в момент его съемки и некоторые из параметров съемки, и представляет собой небольшое окно, в которое наблюдается снимаемая сцена. С его помощью уточняется композиция непосредственно перед съемкой.

Экран ЖКИ обеспечивает предварительный просмотр снимков перед их получением, а также последующий просмотр и анализ только что сделанных снимков относительно правильности установленной экспозиции и композиции либо для показа их окружающим. Кроме того, на экране ЖКИ могут быть просмотрены любые сделанные ранее снимки.

В цифровых фотокамерах экран ЖКИ также может выполнять функцию видоискателя. Вместо того, чтобы подносить фотокамеру к глазу для составления композиции снимаемой сцены, подготовить ее к съемке можно в любом положении, наблюдая на экране ЖКИ изображение еще до того, как оно будет зафиксировано. Один из недостатков экранов ЖКИ заключается в высоком потреблении энергии от батареи питания фотокамеры. Кроме того, просматривать изображения на экране ЖКИ в солнечный день на улице практически невозможно.

Несмотря на все перечисленные выше преимущества экрана ЖКИ, в цифровой фотокамере иногда полезным оказывается и видоискатель. В частности, когда заряд батареи питания на исходе и поэтому нецелесообразно расходовать драгоценную энергию на питание экрана ЖКИ. Как бы там ни было, но видоискатель по-прежнему служит удобной альтернативой экрану ЖКИ при составлении композиции фотографии.
Что же касается зеркальных цифровых фотокамер, то видоискатель и экран ЖКИ показывают одно и то же изображение, поскольку в этом случае для проецирования изображения из объектива в видоискатель используются зеркала. В компактных цифровых фотокамерах видоискатель служит в качестве простого окна, в которое видно снимаемую сцену, а не изображение, проецируемое через объектив для предварительного просмотра. Но поскольку видоискатель находится не в том месте, где и объектив, наблюдаемая в него перспектива оказывается несколько иной.

Затвор

Затвор представляет собой сложный механизм, точно управляющий продолжительностью прохождения света через объектив к пленке или цифровому чувствительному элементу, расположенному на задней стенке корпуса фотокамеры.

В цифровой фотокамере затвор в традиционном смысле может и не понадобиться, что зависит от типа используемого датчика изображения. Так как датчик изображения цифровой фотокамеры является электронным прибором, а не светочувствительным химическим веществом, он может включаться или выключаться электронным путем. Следовательно, необходимость в наличии механического затвора, управляющего поступлением света в фотокамеру, отпадает. Тем не менее для некоторых типов фотокамер затвор все же требуется, хотя во многих моделях цифровых фотокамер механический затвор не применяется.

Независимо от наличия или отсутствия механического затвора в цифровой фотокамере по-прежнему необходим механизм для управления экспонированием изображения, а также кнопка спуска затвора. При нажатии кнопки спуска затвора активизируется целый ряд действий, приводящих в итоге к получению окончательного изображения. Прежде всего необходимо зарядить датчик изображения, чтобы подготовить его к восприятию света из объектива.

Кнопки для настройки фотокамеры

На корпусе камеры имеется множество кнопок, рычажков, дисков, назначение которых лучше всего описано в инструкции к вашей фотокамере. Большинство из них служат для подготовки фотокамеры к съемке, ее настройки и непосредственно съемки.

К ним относятся: установка режима автоматической фокусировки, выбор подходящего баланса белого для обеспечения правильной передачи цветов снимаемой сцены в зависимости от вида используемого освещения, выбор режима экспозиции и т.д. Подробнее об этих и других параметрах вы узнаете из последующих уроков.

Датчик изображения

Датчик изображения состоит из миллионов отдельных светочувствительных пикселей. В этих пикселях, по сути, выполняется преобразование света в электрическое напряжение.

Несмотря на то что цифровые фотокамеры позволяют делать многоцветные снимки, их датчики изображения не воспринимают цвет. Они способны реагировать только на относительную яркость сцены. Для ограничения спектра света, на который реагирует каждый пиксель датчика изображения, применяются специальные цветные светофильтры. Таким образом, в каждом пикселе может быть зарегистрирован только один из трех основных цветов (красный, зеленый или синий), которые необходимы для определения окончательного цвета пикселя. А для определения значений двух остальных основных цветов каждого пикселя применяется интерполяция цвета.

Подробнее о датчиках изображения вы узнаете из нашего следующего урока.

Встроенная вспышка

Встроенная вспышка есть в большинстве моделей цифровых фотокамер. Безусловно, это очень удобно, поскольку света в окружающих условиях зачастую не хватает. С другой стороны, вспышки, встроенные во многие фотокамеры, далеко не всегда оказываются практичными. Отчасти это связано с отсутствием контроля встроенной вспышки. Ведь в большинстве моделей цифровых фотокамер нельзя регулировать мощность встроенной вспышки, и поэтому при оценке уровня освещения приходится полностью полагаться на фотокамеру.

Невозможность регулировать мощность и положение встроенной вспышки превращается в серьезное препятствие при съемке объектов, расположенных близко к фотокамере. В этом случае вспышка слишком сильно освещает сцену, а изображение получается чрезмерно контрастным. Из-за того, что встроенная вспышка находится очень близко к объективу, на снимках зачастую возникает эффект «красных глаз».

Для установки на фотокамеру внешней вспышки и другого необходимого оборудования (видоискателя при его отсутствии в камере, микрофона и т.д.) служит разъем "горячий башмак".

Носители цифровой информации

В цифровой фотокамере каждое зафиксированное изображение записывается на карту-носитель цифровой информации. В какой-то степени эта карта заменяет пленку (и поэтому иногда называется цифровой пленкой), однако у нее есть свои особенности.

Носители цифровой информации бывают самых разных форм и размеров: от формата книги до величины пластинки жевательной резинки и даже меньше. А в некоторых даже имеется возможность использования нескольких типов носителей, что дает дополнительные удобства.

Питание цифрового фотоаппарата

В качестве источника питания в цифровых фотоаппаратах наиболее часто применяются перезаряжаемые элементы - аккумуляторы. По размерам корпуса элементы подразделяются на несколько типов. В цифровой съемочной технике применяются элементы формата ААА и АА  (говоря проще "самые тонкие" и "тонкие батарейки") или имеется фирменный, не совместимый с камерами других производителей, конструктив. Размещаются элементы питания в специальном отсеке камеры, где иногда некоторые ищут кнопку "шедевр" :))).

В зеркальных и некоторых беззеркальных фотокамерах со сменной оптикой применяются батарейные блоки, где размещены несколько аккумуляторов, что значительно увеличивает время автономной работы фотоаппарата.


Итоги занятия:

Итак, мы рассмотрели основные элементы конструкции цифровой фотокамеры. Очень важным предметом, который часто забывают изучить, а иногда просто теряют, является руководство по фотокамере.

Анализируя поисковые запросы, которые приводят посетителей на наш сайт, констатирую, что вопросов "как включить" какую либо функцию камеры очень много. Для того чтобы максимально использовать возможности вашей фотокамеры, необходимо внимательно прочитать прилагаемое к ней руководство, что пользователи довольно часто ленятся делать, полагаясь на свои способности разбираться в новой аппаратуре по ходу дела. Как показывает практика - не разберетесь или станете разбираться в самый неподходящий момент.

Это и есть ваше первое практическое задание - внимательно изучить руководство (или инструкцию) по эксплуатации вашей фотокамеры.

На вопросы по теме первого урока, по изложенному материалу и по практическому заданию вы можете задать на форуме сайта.

В следующем уроке №2: Типы фотокамер. Основные характеристики современных фотоаппаратов. Узнаем подробнее о сенсорах. Поговорим о мегапикселях. Расскажем, как выбрать фотокамеру.

Сохранить воспоминания: как выбрать фотоаппарат?

Очень важно сохранять воспоминания, а в современном мире сделать это проще простого благодаря фотокамере! Однако среди разнообразия моделей выбрать нужную не всегда легко, но «Кибермолл» поможет определиться и совершить правильную покупку!

Виды фотоаппаратов

Выбор фотоаппарата определяется тем, для чего он будет использоваться. Самыми важными критериями при в данном случае являются качество получаемых снимков, размеры, вес и цена. В настоящее время на рынке представлены зеркальные, беззеркальные и компактные фотоаппараты.

Зеркальные фотоаппараты для профессиональной съемки

Если Вы хотите получать профессиональные фотоснимки, то стоит выбрать зеркальную цифровую камеру. Такие камеры тяжелее, больше и дороже, но они дают возможность суперскоростной съемки до 5 кадров в секунду, большую скорость фокусировки, точечный замер и возможность менять объективы.

Матрица фотоаппарата состоит из множества светочувствительных элементов — пикселей, а рзрешение матрицы измеряется в мегапикселях. Чем выше разрешение матрицы фотоаппарата, тем больше мелких деталей отражается на снимке. В современных фотоаппаратах линейные размеры матрицы составляют от 1/1.8 до 1/3.2 дюйма. Чем больше размеры матрицы, тем больше оттенков она может передать. Чувствительность матрицы находится в пределах от 50 до 3200. Высокая ISO позволяет получить четкий фотоснимок даже в при плохом освещении и в сумерках.

Беззеркальные фотоаппараты: недорогие и легкие

Зеркальный фотоаппарат — это фотоаппарат, видоискатель которого основан на зеркале. Беззеркальный вариант не имеет зеркального видоискателя, вместо него в бюджетных камерах используется экран, а в более дорогих электронный видоискатель. В число плюсов беззеракльных камер входят их размер и возможность выводить на дисплей электронного видоискателя дополнительную информацию. Такие видоискатели удобны для близоруких людей.

Компактные и защищенные фотоаппараты — находка для путешественников

Отдельную группу составляют компактные и защищенные фотоаппараты. Как понятно из названия первых, их преимущество небольшие габариты. А вторая группа — с особыми характеристиками. Это небольшие фотокамеры с повышенной степенью защиты корпуса. Такие модели подходят для подводной и экстремальной съемки. Их отличают ударопрочность, водонепроницаемость, морозоустойчивость, пылезащита и устойчивость к давлению.

На нашем сайте Вы можете найти более полусотни зеркальных, беззеркальных и компактных моделей лучших мировых производителей, таких как Sony, Nikon, Canon, Panasonic.

«Кибермолл» — кибербыстро, кибервыгодно!

Как выбрать цифровой фотоаппарат?

С тех пор, как появился первый фотоаппарат, все большее количество людей с каждым днем стремится запечатлеть интересные сюжеты и счастливые моменты своей жизни. Если раньше для получения фотографий следовало проявлять пленку в специальном помещении и воспользоваться для этого услугами специалистов, то сейчас все гораздо проще — полноценным творцом и редактором своих фотографий являетесь вы сами. Как же выбрать современный цифровой фотоаппарат и не запутаться среди разнообразия терминов? Корпорация «Центр» подскажет!

Выбрать цифровой фотоаппарат

Тип

Цифровые фотоаппараты условно можно разделить на два типа:

  • Компактные
    Это самая распространенная модель фотоаппаратов, которая отлично подходит для повседневного использования. Они имеют небольшие размеры и вес, их удобно взять с собой в путешествие, на экскурсию и т. д.
  • «Ультразум»
    Это класс цифровых фотоаппаратов, которые отличаются бОльшим увеличением фокусного расстояния. Их более удобно использовать для съемки отдаленных объектов — пейзажи, портреты и т. д. Эти модели фотоаппаратов по весу и размеру немного больше компактных.

Компактные фотоаппараты уступают по возможностям «ультразумам», но чаще всего для любительской повседневной съемки их функционала достаточно.

Матрица

Матрица — это устройство формирования изображения. Она состоит из светочувствительных точек — пикселей, которые при попадании света вырабатывают электрические сигналы.
При выборе фотоаппарата обратите внимание на следующие параметры матрицы:

  • Разрешение
    Разрешение матрицы — это количество пикселей, из которых она состоит. Разрешение измеряют в мегапикселях (Мп). Например, матрица в 10 Мп состоит из 10 миллионов пикселей. Чем больше разрешение — тем больше мелких объектов сможет отобразить фотоаппарат на снимке. Этот параметр важен, если вы собираетесь распечатывать фотографии в большом формате — на листах А2 и больше. Для фотографий стандартного или чуть увеличенного размера будет достаточно 3 — 8 Мп. Также не забывайте о том, что чем выше разрешение матрицы, тем больше размер получаемых фотографий. При матрице 4 Мп фотография будет занимать 1 ± Мб, а при матрице 10 Мп — уже 5 Мб. Таким образом, при меньшем разрешении вы сможете хранить на карте памяти своего фотоаппарата гораздо больше фотографий.
  • Размер
    Чем больше размер матрицы, тем меньше на фотографии «шума» (различных мелких точек, полосок и т. д.) и больше оттенков цветов. При одинаковом разрешении матриц следует выбирать больший размер — картинка будет более качественная. Размер измеряется в дюймах (1 дюйм = 2,54 см) и у цифровых фотоаппаратов составляет чаще всего от ½,3 дюйма (в бюджетных моделях) до 1/1,6 дюйма.
  • Светочувствительность (ISO)
    Чем больше светочувствительность, тем при меньшей освещенности можно фотографировать. Однако не стоит гнаться за этим параметром — увеличение чувствительности ведет к увеличению «шума». Основная часть съемок происходит с чувствительностью 400 — 800 ISO. При выборе обращайте внимание на минимальное ISO — оно должно быть не менее 100.

Объектив

С помощью объектива свет попадает в фотокамеру и на матрице формируется изображение. Качество этого элемента влияет на качество итоговых снимков — их четкость, отсутствие искажений, резкость и т. д.
Важными характеристиками объектива являются:

  • Фокусное расстояние
    Фокусное расстояние влияет на угол обзора объектива. Чем меньше минимальное фокусное расстояние — тем больше «войдет в кадр», чем больше максимальное — тем крупнее можно снять далеко стоящие объекты. Выбирайте фотоаппараты со значениями 24 мм (и меньше) и 85 мм (и больше) минимального и максимального фокусного расстояния соответственно.
  • Увеличение (ZOOM)
    Так называемый «зум» показывает отношение минимального фокусного расстояния к максимальному. Зная это, не стоит гнаться за большим зумом — гораздо важнее фокусное расстояние. Более того, «ультразумы» (6-12-тикратное увеличение), как правило, дают худшую картинку по сравнению со стандартными «зумами» (3-хкратное увеличение). Zoom может быть двух видов:
    • Оптический
      Увеличение средствами оптики (с помощью линз объектива)
    • Цифровой
      Увеличение программными средствами
    Оптический «зум» дает самое качественное увеличение.

Стабилизатор изображения

Особенность ручной съемки в том, что руки человека, как правило, немного дрожат. Поэтому снимки могут получиться нечеткими, размытыми и т. д. Наличие стабилизатора изображения позволит избежать этого — с ним ваши снимки будут отличного качества. Стабилизация изображения может быть оптической (подвижным элементом является стабилизирующий элемент) и anti-shake(подвижным элементом является матрица). Особой разницы между ними нет, главное чтобы стабилизирующий элемент вообще присутствовал в фотоаппарате.

Режимы съемки

Для удобства использования фотоаппаратов производители снабжают свои устройства специальными режимами. Рассмотрим основные из них.

  • Автоматический режим
    При наличии такого режима фотоаппарат сам подбирает необходимые параметры, подходящие для съемки в той или иной ситуации. Автоматический режим подходит для начинающих фотографов и «нормальных» условий освещения. При съемке «сложных» условий — сумерки, свет из окна, закат и т. д. лучше настраивать параметры самому.
  • Сюжетные режимы
    Как правило, у большинства фотокамер имеется несколько сюжетных режимов съемки — например, портрет, пейзаж, ночной снимок, фейерверк и т. д. Использование подходящего сюжета позволяет достичь более высокого качества фотографий.
  • Полуавтоматический режим (ручной режим)
    В таком режиме вы можете выставлять нужные параметры (выдержку, баланс белого, диафрагму и т. д.) вручную. Полуавтоматический режим будет полезен опытным фотолюбителям.

Дисплей

Дисплей цифрового фотоаппарата позволяет увидеть картинку такой, какой она будет на готовой фотографии. Это помогает учесть все нюансы (свет, тень, композиция и т. д.) и достичь оптимального качества будущего снимка. Также с помощью дисплея осуществляется управление фотоаппаратом и просмотр имеющихся фото и видеозаписей.
Некоторые модели фотокамер оснащаются сенсорным дисплеем, что более удобно для некоторых пользователей. Более большой дисплей удобен для просмотра фотографий, но вместе с тем он отличается увеличенным потреблением энергии, что сказывается на времени работы фотоаппарата без подзарядки.

Аккумулятор

При выборе фотоаппарата обратите внимание на способ его питания энергией. Это может быть либо аккумуляторная батарея, либо обычные батарейки. Последние удобнее для тех, кто часто бывает за городом и не имеет возможности подзарядить аккумулятор.

Разъемы для подключения

Чаще всего фотокамеры подключают к ноутбуку или компьютеру. Для этого, как правило, используются micro или mini USB кабели. Иногда можно встретить фирменные разъемы.
Однако помимо подключения к компьютеру полезной функцией будет возможность подключения к телевизору для просмотра имеющихся на камере фотографий и видеозаписей. Чаще всего для этого используется кабель RCA («тюльпан»), но желательно наличие у фотоаппарата разъема HDMI — по нему с помощью кабеля вы сможете передавать фото и видеоданные высокого качества.

Дополнительные функции

  • Wi — Fi
    Наличие Wi-Fi модуля позволит размещать фотографии в социальных сервисах в режиме реального времени.
  • GPS — модуль
    Наличие GPS-модуля позволяет записать в файл снимка географические координаты места. Вспоминать приятные моменты путешествий будет еще проще!
  • Распознавание лиц
    Функция распознавания лиц заключается в том, что фотокамера автоматически определяет лица в кадре и корректирует настройки фокусировки и экспозиции. В результате лица получаются четкими, кадр фокусируется на них, а не на объектах окружающей действительности.
  • Full HD
    Все современные фотоаппараты могут снимать видео. Как правило, чаще всего они делают это в HD-разрешении (1280×720). Однако для тех, кто собирается использовать фотоаппарат в качестве видеокамеры, следует обратить внимание на модели, которые могут записывать видео в Full HD-качестве (1920×1080).

Зеркальный фотоаппарат Canon EOS 4000D EF-S 18-55 III KIT Обзоры пользователей

- не разбирать фотоаппарат и не вносить изменения в его конструкцию;

- нельзя прикасаться к каким-либо оголённым внутренним компонентам;

- не подвергать фотоаппарат сильным ударам или вибрации;

- при появлении дыма или неприятного запаха нужно срочно прекратить эксплуатацию фотоаппарата;

- не чистить изделие органическими растворителями, такими как спирт, растворитель для краски или бензин;

- нельзя допускать попадания влаги;

- не использовать фотоаппарат в возможном присутствии горючих газов;

- не оставлять объектив или фотоаппарат с установленным объективом без крышки объектива;

- не прикасаться к фотоаппарату, подключенному к розетке электросети, во время грозы – это может привести к поражению электрическим током.

       При первом включении фотоаппарата можно сразу настроить дату, время и часовой пояс. Но нужно учитывать, что эти настройки могут быть сброшены, если из фотоаппарата вытащить аккумулятор, либо в случае его разрядки, а также если фотоаппарат будет подвергаться воздействию низких температур в течение длительного времени. Для получения качественных и чётких фотографий следует держать фотоаппарат неподвижно, чтобы свести к минимуму его сотрясение. Зумирование следует производить до выполнения фокусировки, так как при повороте кольца зумирования после наведения на резкость возможно нарушение фокусировки.

       В начале работы с фотоаппаратом можно выбрать полностью автоматическую съёмку – интеллектуальный сценарный режим, при котором фотоаппарат анализирует условия съемки и автоматически подбирает оптимальные параметры съёмки. Фотоаппарат также автоматически фокусируется, определяя, находится ли объект в движении. В случае, если индикатор фокусировки начинает мигать и фокусировка не производится, причина может быть в том, что расстояние от объектива фотоаппарата до фотографируемого объекта слишком мало, необходимо отойти дальше и повторить попытку.

       Считаю данный зеркальный фотоаппарат Canon EOS 4000D EF-S 18-55 III KIT отличным и нужным приобретением, очень понравилось большое разнообразие функций, можно настроить удобный в эксплуатации режим, фотографии получаются замечательного качества – чёткие и яркие при любом освещении,  отлично настроенное меню – вполне понятное для начинающего фотографа. Очень понравилось, что в фотоаппарате есть функция видеосъемки, для воспроизведения которой достаточно подключить фотоаппарат к телевизору и наслаждаться просмотром.

Что такое зеркальная камера? (Руководство для новичков DSLR 2021)

Фотоаппараты

DSLR - это стандартные и наиболее популярные камеры на сегодняшний день. Они универсальны и предлагают профессиональные фотографии с высоким качеством изображения. Они также могут работать с множеством сменных линз.

Так что же такое зеркальная камера? Читай дальше что бы узнать.

[ЭкспертФотография поддерживается читателями. Ссылки на продукты на ExpertPhotography являются реферальными.Если вы воспользуетесь одним из них и купите что-нибудь, мы заработаем немного денег. Нужна дополнительная информация? Посмотрите, как все это работает.]

Что такое зеркальная камера?

Прежде всего, что означает DSLR?

DSLR - это аббревиатура от Digital Single Lens Reflex.

Digital означает, что камера работает с фиксированным цифровым датчиком.

Однообъективный означает, что в фотоаппарате используется один и тот же объектив для кадрирования, фокусировки и съемки.Этим они отличаются от дальномерных и двухлинзовых отражателей. С этими типами вы не можете увидеть точный вид от объектива, который сделает снимок. Вместо этого вам нужно полагаться на другие методы настройки кадра.

Reflex относится к системе, в которой зеркало разделяет или направляет падающий свет на оптический видоискатель. Это позволяет вам видеть точный оптический вид сцены. Это зеркало может быть фиксированным и полупрозрачным (в фотоаппаратах SLT). Или он может перевернуться во время экспозиции (в зеркальных и зеркальных фотокамерах).

Так в чем разница между зеркальной и зеркальной камерой? В основном то, что у первого есть цифровой датчик для записи изображений. SLR использует пленку.

Чтобы узнать больше об основах фотографии, посетите наш курс «Фотография для начинающих»!

Как работает зеркалка?

Система DSLR состоит из двух основных элементов: объектива и корпуса камеры. Их можно до некоторой степени поменять местами. У профессионалов есть много объективов, а зачастую и несколько фотоаппаратов.

Понимание их основной концепции - это не ракетостроение.Лучше всего это объясняется указанием пути света:

Сначала свет попадает в объектив спереди. Затем он проходит через объектив, что придает ему форму, которую пожелает фотограф. Затем он проходит через крепление объектива к камере.

Затем он встречает главное зеркало. Зеркало отражает большую его часть вверх, в видоискатель. Там пентапризма или пентазеркало направляет его к взору зрителя. Это позволяет вам видеть именно то, что видит объектив.

В SLR и DSLR с автофокусом небольшая часть падающего света фактически проходит через главное зеркало.Там он попадает во вторичное зеркало. Это направляет его на датчик автофокусировки.

В этом состоянии ни один свет не попадает на датчик изображения. Это ключевая особенность зеркалок.

Когда вы нажимаете кнопку спуска затвора, чтобы сделать снимок, зеркала поднимаются. Это позволяет свету попадать на датчик. Поскольку главное зеркало больше ничего не отражает, видоискатель затемнен.

Механизм заслонки, прямо перед датчиком, открывается. Он открывает изображение и закрывается через заданный промежуток времени.Это время называется выдержкой.

После экспонирования движущиеся части возвращаются в исходное состояние.

Зачем вам зеркалка?

Вы можете спросить, «какова цель цифровой зеркальной камеры»?

Во-первых, это действительно проверенная и испытанная конструкция. SLR существуют уже сто лет, и большинство людей ассоциирует их со словом «камера».

Техническим преимуществом современных зеркальных фотокамер является то, что они обеспечивают прямой оптический обзор с объектива.Таким образом, задержка или шум в видоискателе не являются проблемой. Это не относится к некоторым беззеркальным, мостовым и компактным камерам.

Их больший размер позволяет разместить больше кнопок. Это позволяет осуществлять более быстрое и точное ручное управление.

Но у них есть преимущество просто потому, что они являются наиболее распространенным типом.

Вы можете найти самые разные зеркалки, от устройств начального уровня до среднеформатных моделей высочайшего качества. Это может легко стоить вам 5-значной суммы. Тем не менее, элементы взаимозаменяемы.Вы можете установить лучший профессиональный объектив на самый простой корпус. Итак, вариантов много в каждой категории и на любой бюджет.

Для двух самых популярных зеркальных фотокамер (Canon EF и Nikon F) доступно более тысячи объективов. К ним относятся линзы, произведенные брендом или сторонними производителями. Например, Sigma или Tamron.

Каковы недостатки цифровых зеркальных фотоаппаратов?

У зеркалок

тоже есть недостатки.

Во-первых, они громоздкие, особенно профессиональные зеркалки.Вращающиеся зеркала, датчик автофокусировки и сложный видоискатель занимают много места.

Оптический видоискатель тоже вызывает проблемы. Возможности его отображения очень ограничены. Например, вы не можете увидеть текущую экспозицию. Вы не можете судить, будет ли ваш снимок правильно экспонирован, просто посмотрев изображение в оптический видоискатель.

Отдельный датчик автофокусировки тоже может вызвать головную боль. Если датчик и датчик изображения не совмещены, автофокус не будет работать точно.Он может сфокусироваться перед объектом, на который вы нацеливаетесь, или за ним.

Наконец, в большинстве зеркальных фотокамер используется механический затвор, что означает, что они рассчитаны на определенное количество выдержек, прежде чем выйдут из строя навсегда.

Есть ли другие варианты?

Беззеркальные камеры

DSLR могут однажды уйти в прошлое. Самым крупным достижением в фотографической технологии за последнее время стали беззеркальные камеры высокого класса.

Это выгодно, так как нет зеркального отражения.Движение зеркала влияет на стабилизацию изображения, уровни звука и скорость серийной съемки. Без них мы сможем делать фотографии быстрее и тише. Большинство из них также используют электронный затвор, что значительно увеличивает срок их службы.

Они также легче, компактнее и имеют множество вариантов линз. К ним гораздо легче адаптировать старые линзы. Они идеально подходят для любых фотографических нужд, от уличной до покадровой.

Для получения дополнительной информации о беззеркальных камерах иЗеркалки - читайте нашу статью здесь .

Наведите и снимайте камеры

Фотоаппараты

наведи и снимай дешевле и меньше зеркальных. Система наведения позволяет вам навести его на что-нибудь и выстрелить автоматически.

Основное преимущество - уличная, документальная или туристическая фотография. Это означает, что камеру не обязательно приставлять к глазу.

Новые зеркальные камеры имеют подвижные ЖК-экраны, которые позволяют вам это делать. Но вы все равно теряете размер своего устройства.Маленькая камера позволяет делать более откровенные снимки, чем большая.

Для зеркальных фотокамер

вам необходимо научиться вручную управлять каждой кнопкой, чтобы использовать их максимально эффективно. P&S построен на другой философии. Он готов к работе после вскрытия упаковки.

Они тоже намного дешевле. Но некоторые продвинутые модели имеют качество изображения, элементы управления и уровни цен, аналогичные DSLR-камерам среднего класса.

Они даже снимают в формате RAW, например, Ricoh GR III.

Заключение

Каким бы ни был ваш бюджет или предмет, зеркалка - отличный выбор.Цифровые зеркальные камеры известны своей системой зеркал с одним объективом. Это позволяет предварительно просмотреть точный оптический вид изображения, которое вы собираетесь сделать.

Преимущество зеркалок в том, что они вписываются в любой бюджет. Они отлично подходят для профессиональных фотографов, поскольку обеспечивают отличный контроль.

Если вы хотите узнать больше о режимах съемки и автофокусе, ознакомьтесь со статьей «Что такое ваша первая зеркальная камера».
У вас есть новая камера, которую вы очень хотели использовать? Вы немного заблудились, когда дело доходит до настроек и режимов замера?
Слова «компенсация экспозиции», «f-stop» и «ISO» ничего для вас не значат? Как насчет баланса белого, фотографии при слабом освещении и малой глубины резкости?
Ознакомьтесь с нашими статьями и возьмите под свой контроль свою новую зеркальную камеру!

Хотите больше? Попробуйте наши шпаргалки по фотографии

Эти шпаргалки - прекрасный визуальный инструмент, который поможет вам овладеть фотографией.

Они всегда под рукой… в телефоне или в сумке для фотоаппарата… и они были тщательно продуманы, чтобы вы могли понять все с первого взгляда.

Вы больше никогда не забудете ключевой совет по фотографии!

Nikon | Продукты для обработки изображений | Основы работы с цифровой зеркальной камерой

Конструкция камеры DSLR

Для просмотра этого содержимого необходимо включить JavaScript и установить последнюю версию Adobe Flash Player.

Цифровые камеры делают фотографии с помощью датчика изображения, который преобразует свет в электронные сигналы.Отличительной особенностью однообъективных зеркальных фотоаппаратов (SLR) является то, что оптический видоискатель отображает изображение через объектив камеры. «Одиночный объектив» в названии «однообъективный рефлекс» является отсылкой к этой особенности: одиночный объектив служит как для фотосъемки, так и для видоискателя. «Рефлекторная» часть относится к отражению света. Цифровые зеркальные камеры оснащены зеркалами, которые направляют свет от объектива в видоискатель, отражая его вверх, отсюда и термин «рефлекс». Свет, который отражается вверх, попадает на экран фокусировки видоискателя; после прохождения через экран он затем проходит через пентапризму или пентазеркало к окну окуляра видоискателя.Это позволяет фотографу просматривать изображение с объектива камеры прямо в видоискателе. Когда спусковая кнопка затвора нажата до конца, зеркало поднимается, и свет, проходящий через объектив, проходит прямо через шторку затвора. Одновременно открывается занавес, позволяя свету попадать на датчик изображения, и делается фотография. Затвор закрывается, и зеркало возвращается в исходное положение. Связав действие затвора с движением зеркала, можно заставить свет, проходящий через объектив, попадать либо на фокусировочный экран видоискателя, либо на датчик изображения.

Некоторые новые зеркальные камеры могут отображать изображение через объектив на мониторе: это называется «живым просмотром». Зеркало поднимается во время просмотра в реальном времени; блокирование света, который в противном случае попадет на экран фокусировки, и предотвращение кадрирования фотографий в видоискателе.

Оптический путь от объектива через зеркало до видоискателя

Для просмотра этого содержимого необходимо включить JavaScript и установить последнюю версию Adobe Flash Player.

  • ※ Иллюстрация - задумка художника.

Перед тем, как спусковая кнопка затвора будет нажата до конца, зеркало внутри камеры помещается между объективом и шторкой затвора, отражая свет от объектива вверх. Пентапризма или пентазеркало направляет свет в оптический видоискатель. Когда спусковая кнопка затвора нажата до конца, зеркало поднимается, и шторка затвора открывается, позволяя свету, проходящему через объектив, попадать прямо на датчик изображения.

Что такое зеркальная камера? Все, что вам нужно знать

Я полагаю, что именно сэр Артур Кларк провозгласил своим Третьим законом, что «Любая передовая технология неотличима от магии». Возможно, вы думаете, что наткнулись не на ту статью, но могу вас заверить, что вы попали в нужное место. Фактически, мы собираемся обсудить все, что вам нужно знать, чтобы понять камеру DSLR. В то же время не забывайте эту фразу сэра Кларка, потому что она многое говорит о том, как выросли некоторые фотографы, чтобы приблизиться к фотографическому чуду, которым являются современные зеркальные фотоаппараты.



Нам очень легко забыть, как невероятно повезло нам, как фотографам, пользоваться удобством цифровой фотографии. Это действительно «волшебство» по сравнению с инструментами, которые когда-то использовали наши предки с фотоаппаратами. Сегодня зеркальные фотоаппараты не считаются чем-то чудесным, а в некоторых кругах зеркальные фотоаппараты считаются старыми новинками. Возможно, мы забываем о том, что даже самые простые зеркальные фотоаппараты действительно необычны.

Сегодня мы собираемся изучить, что такое зеркальная камера и как она работает для создания фотографий.Мы обсудим, что означают все эти буквы, и поговорим о том, что отличает зеркалку от некоторых других типов камер. Обещаю не проводить больше метафизических или философских параллелей в разговоре.

Ну, наверное.



Что такое зеркальная камера?

Главное в первую очередь; что такое зеркалка? Для начала, эти буквы в аббревиатуре DSLR обозначают «Digital Single Lens Reflex».Это может показаться немного сложным, но на самом деле это не так. Фактически, что касается камер, получение изображения с помощью однообъективной зеркальной системы относительно несложно; блестяще, да ... но прямолинейно. Все сводится к умной системе зеркал и призм.

Цифровой однообъективный зеркальный фотоаппарат. Автор фото: Адам Велч.

Когда мы говорим о рефлексе с одной линзой, на самом деле мы говорим только о том, как камера позволяет пользователю составлять фотографию, используя тот же источник света, который будет использоваться для физического создания фотографии.Это может показаться довольно простым делом, но на самом деле это довольно серьезное инженерное препятствие, которое необходимо преодолеть. Проблема заключается в том, чтобы выяснить, как точно кадрировать кадр через видоискатель, сохраняя при этом возможность расположить приемник изображения (пленочный или цифровой) перпендикулярно задней части объектива. Есть еще одна загвоздка - убедиться, что изображение, которое мы видим в видоискателе, правильно ориентировано для наших глаз.

Все это восходит к тем зеркалам и призмам, о которых мы упоминали ранее.На мой взгляд, это настоящая «магия» зеркальной камеры.



Составление кадра

Камера DSLR позволяет нам физически смотреть через объектив и точно скомпоновать сцену. Мы более или менее видим то, что видит камера. Однако, как мы уже намекали, это гораздо легче сказать, чем сделать. Не только это, но и из-за принципов оптики, которые, к счастью, нам здесь не нужно вдаваться, изображение также необходимо перевернуть, чтобы оно было правильно ориентировано, а не как это изображение с матового стекла (фокусирующего экрана) большого формата. камера:

Без системы призмы и зеркала видоискателя DSLR мы бы имели дело с этим.Автор фото: Адам Велч.

Изображение, которое вы видите при создании кадра в видоискателе цифровой зеркальной камеры, является результатом следующих действий:

  1. Свет попадает в камеру через объектив.

  2. Свет отражается от зеркала вверх (подробнее об этом позже).

  3. Этот отраженный свет попадает на фокусировочный экран / конденсор, делая его видимым для наших глаз.

  4. Это проецируемое изображение с экрана фокусировки переворачивается по вертикали и горизонтали при входе в пентапризму / пентазеркало.

  5. Затем мы просматриваем исправленное изображение через видоискатель, расположенный на задней панели камеры.

Ниже я проследил прохождение света, используя эту удобную схему в разрезе цифровой зеркальной камеры Olympus E-30, которую я нашел в Википедии.

Прохождение света в зеркальной камере. Автор фото: Hanabi123, Wikimedia Commons.

Как это круто? Я имею в виду, вы понимали, прежде чем все, что происходит, когда вы смотрели в видоискатель своей зеркальной камеры? Имейте в виду, что эти шаги применимы только при использовании оптического видоискателя.Создание композиции с помощью ЖК-экрана происходит непосредственно от света, падающего на цифровой датчик цифровой зеркальной камеры.



Создание фото

Вернувшись на шаг № 2 раздела видоискателя, мы упомянули зеркальное зеркало зеркальной камеры. Это ключевой компонент, который помещает «рефлекс» в цифровой однолинзовый рефлекс. Без этого зеркала мы не смогли бы ни компоновать, ни выставлять наши фотографии.

Вы только посмотрите на это маленькое зеркало. Хрупкий, крошечный, но при этом невероятно важный.Автор фото: Адам Велч.

Мы уже узнали, что свет, попадающий в камеру, отражается от отражающего зеркала вверх в пентапризму или пентазеркало. Это означает, что зеркало само по себе блокирует датчик изображения. Чтобы сделать снимок, зеркальное зеркало откидывается в сторону, когда нажимается кнопка спуска затвора. Именно это переворачивание зеркала вызывает звук «хлопка», характерный для многих цифровых зеркальных фотоаппаратов, и причина того, что видоискатель становится черным во время экспозиции.

Вибрация, вызванная ударами зеркала в цифровой зеркальной фотокамере, может быть проблематичной, особенно при длительной выдержке. Вот почему многие зеркальные камеры оснащены функцией «блокировки зеркала», о которой мы уже говорили в нашем Полном руководстве по длительной выдержке. Зеркальное зеркало также автоматически поднимается в сторону при создании композиции с использованием ЖК-экрана.



В чем разница между зеркальными и зеркальными камерами?

До этого момента мы рассмотрели основные внутренние принципы работы цифровых зеркальных фотоаппаратов, но заметно смогли избежать очень очевидного вопроса: в чем разница между зеркальным фотоаппаратом и зеркальным фотоаппаратом?

DSLR рядом с парочкой SLR фотоаппаратов.Автор фото: Адам Велч.

Смешно короткий ответ на этот вопрос, конечно, заключается в том, что в зеркальной фотокамере для захвата изображений используется цифровой датчик, а в зеркальной фотокамере для той же цели используется нецифровая подложка (обычно фотопленка). Теперь я понимаю, что, скорее всего, вам не нужно было, чтобы я вам это рассказывал. В конце концов, буква «D» в DSLR означает «цифровой». Однако есть еще пара вещей, которые стоит упомянуть, когда мы говорим о различиях между этими двумя типами камер.

DSLR против SLR

При сравнении зеркальных и зеркальных фотоаппаратов важно помнить, что основной механизм затвора и оптического видоискателя практически не меняется.По-прежнему существует зеркальное зеркало, которое отражает свет, попадающий в камеру, до видоискателя, и это зеркало все еще должно двигаться в сторону во время экспонирования.

Слева - батарейный отсек моей верной зеркальной фотокамеры Nikon F3. По сравнению с Canon 5D MK3 справа. Автор фото: Адам Велч.

Помимо датчика изображения, главное отличие зеркалки от зеркальной - это относительно массивная электроника обработки изображения (ЦП), которая занимает много места внутри корпуса камеры.Для ЖК-экрана требуется не только это, но и дополнительное оборудование. Кроме того, поскольку практически все современные зеркальные камеры теперь снимают видео, также должно быть место для микрофона и динамика. В довершение ко всему, повышенное энергопотребление этих функций означает, что батареи DSLR значительно больше, чем те, которые требуются для их нецифровых собратьев.



Моя камера - зеркальная или зеркальная?

Визуально зеркальные и зеркальные фотоаппараты на первый взгляд могут выглядеть очень похожими, поэтому неудивительно, что иногда бывает трудно отличить их друг от друга.Однако, учитывая, что самая большая разница между ними заключается в том, что одна из них - цифровая камера, а другая - нет, мы можем легко отличить их друг от друга, просто посмотрев на корпус камеры.

В большинстве зеркальных фотоаппаратов используется пленка, что означает, что где-то на камере будет какая-то кнопка перемотки пленки.

Переключатель перемотки и возврата пленки на SLR-камере. Автор фото: Адам Велч.

Старые зеркальные фотоаппараты гораздо легче идентифицировать как нецифровые из-за очевидных рычагов продвижения пленки и напоминания рукоятки.

Более старую зеркальную камеру гораздо легче идентифицировать. Автор фото: Адам Велч.

И, конечно же, самый верный метод определения того, является ли ваша камера зеркальной или зеркальной - это поиск отделения для пленки. Естественно, если вы можете загрузить пленку в камеру, это не зеркалка.

Если в него можно загружать пленку, значит, это не зеркалка. Автор фото: Адам Велч.

При этом не все зеркальные или зеркальные фотоаппараты, с которыми вы сталкиваетесь, будут в полнокадровом цифровом или 35-миллиметровом формате.Существует множество среднеформатных пленочных и цифровых фотоаппаратов, в которых используется система формирования изображения типа SLR. Возьмем, к примеру, мою Bronica GS-1, среднеформатную зеркальную камеру формата 6x7. Система рефлексов остается практически такой же, как и у любой другой SLR или DSLR ... только в увеличенном размере.

Bronica GS-1 - это среднеформатная зеркальная фотокамера формата 6x7. Автор фото: Адам Велч.

Среднеформатные зеркальные камеры встречаются реже, но в большинстве случаев вы все равно можете использовать приведенные выше рекомендации, чтобы определить, является ли рассматриваемая камера SLR или DSLR.



Что значит беззеркальный ???

С тех пор, как Sony представила серию полнокадровых беззеркальных фотоаппаратов A7 примерно в 2013 году, раскол в мире фотографии был решительно разделен. Некоторые люди предпочитают зеркальные фотоаппараты, а некоторые настаивают на том, что беззеркальные камеры - это неизбежная волна будущего.

Если вы еще не догадались, я даже близко не собираюсь комментировать эту дискуссию. Тем не менее, учитывая, что мы обсуждаем зеркальные камеры, логично, что мы должны кратко рассмотреть разницу между этими камерами и теми, которые являются «беззеркальными».Опять же, вы, наверное, уже догадались, что самое большое различие….

Внутри беззеркальной камеры. Автор фото: Адам Велч.

Ага, зеркала нет! Как следует из названия, в беззеркальных цифровых камерах отсутствует зеркальное отражение. Это означает, что они полагаются на электронные видоискатели (EVF) и задний ЖК-экран, когда дело доходит до компоновки фотографий. Думайте об этом как о постоянном режиме просмотра в реальном времени. Пользователь по-прежнему видит сцену так, как она воспринимается через переднюю часть объектива, но без системы зеркала и призмы, которые есть в цифровых зеркальных камерах.

У этой беззеркальной конструкции есть некоторые плюсы и минусы по сравнению с цифровыми зеркальными фотоаппаратами. Наиболее заметным преимуществом является то, что беззеркальные камеры физически меньше, чем большинство цифровых зеркальных фотоаппаратов, поскольку в них нет корпуса для зеркала и призмы. Беззеркальные камеры также могут быть более легко использованы со старинными объективами, а также с теми, которые имеют различные крепления объектива (с правильным адаптером) из-за их относительно коротких фокусных расстояний между фланцами.

Одним из недостатков по сравнению с цифровыми зеркальными фотокамерами является то, что при компоновке снимков беззеркальные камеры так сильно зависят от цифрового сенсора, электронного видоискателя и ЖК-дисплея, что время автономной работы значительно сокращается.Еще один недостаток беззеркальных камер заключается в том, что специальные беззеркальные объективы обычно дороже, чем объективы для зеркальных фотоаппаратов. Тем не менее, это постепенно становится менее серьезной проблемой, поскольку все больше и больше производителей объективов послепродажного обслуживания начинают производить все больше и больше объективов для этих типов камер.



Зеркальные камеры: последние мысли

Мы начали свой путь к изучению цифровых зеркальных фотоаппаратов с размышлений о том, как наш современный мир фотографии может временами заставить нас забыть, насколько удивительны наши камеры.Так часто мы сталкиваемся с фотографами, которые яростно спорят о преимуществах зеркальных фотокамер перед беззеркальными камерами или лихорадочно спорили о том, кто делает лучшую зеркальную камеру. Хотя эти обсуждения могут быть вполне полезными, мы не должны забывать, что наши камеры - это всего лишь инструменты, которые позволяют нам создавать фотографии.

Наши камеры - творческий инструмент. Автор фото: Адам Велч.

Если вам посчастливилось найти хорошую цифровую зеркальную камеру для начинающих, то, надеюсь, информация, которую мы разместили здесь, поможет вам принять более обоснованные решения перед покупкой.Или, возможно, вам всегда было любопытно, что заставляет вашу собственную зеркальную камеру работать, и если это так, то я надеюсь, что эта статья была для вас особенно полезной.

Так что, если вы являетесь пользователем DSLR, в следующий раз, когда вы окажетесь на съемке или в студии, вспомните, насколько невероятна камера, которую вы держите в руках, и что каждый кадр - это маленький кусочек волшебства.


Об авторе: Адам Велч - авантюрист, фотограф и писатель из США.Вы можете найти больше его работ на его веб-сайте или подписавшись на него в Facebook и YouTube.


Вы предпочитаете зеркальные или зеркальные фотоаппараты? Какую камеру вы используете для собственной фотографии? Поделитесь своими мыслями, оставив комментарий ниже!

Что такое зеркальная камера? Понимание цифровых SLR и беззеркальных фотоаппаратов

DSLR Значение

Низкий уровень цифровых зеркальных фотоаппаратов Чтобы дать определение DSLR, мы должны спросить, что означает DSLR? Аббревиатура «DSLR» означает Digital Single-Lens Reflex .Да, хорошо, но что означает , что ?

ОПРЕДЕЛЕНИЕ DSLR

Что такое зеркальная камера?

A DSLR Camera - это корпус цифровой камеры, который позволяет свету попадать в одиночный объектив , где он попадает в зеркало, которое отражает свет вверх или вниз в видоискатель камеры.

Когда вы нажимаете кнопку спуска затвора, чтобы сделать снимок, зеркало поднимается в сторону. Затем затвор открывается, и свет, исходящий от объектива, попадает прямо на датчик изображения, где регистрируется фотография.Это объясняет часть аббревиатуры «SLR». Цифровой относится к цифровому датчику, а не к использованию 35-мм пленки.

Чтобы понять SLR и DSLR, нужно признать, что механика одинакова, но SLR используют настоящую пленку, а DSLR - цифровые. Это дает немало преимуществ.

ПРЕИМУЩЕСТВА DSLR

  • Немедленно просматривайте изображения
  • Большой объем памяти с картами памяти
  • Длительный срок службы батареи
  • Технология автофокуса
  • Сменные линзы

Теперь, когда у вас есть лучшее чувство Что означает DSLR и основные различия между DSLR и SLR , давайте посмотрим на краткое сравнение цифровых камер.Споры о беззеркальных и зеркальных камерах ...

СРАВНЕНИЕ ЦИФРОВЫХ КАМЕР

Беззеркальные и зеркальные камеры

В наши дни камеры развиваются невероятными темпами. Объективы, пиксели, фокусное расстояние, динамический диапазон могут быть ошеломляющими. Множество вариантов - это и благословение, и проклятие.

Одна из самых больших дискуссий сейчас идет между беззеркальными камерами и зеркальными фотокамерами. Хотя у них есть некоторые общие черты, и у обоих есть преимущества и недостатки, стоит понимать их различия, чтобы вы могли найти вариант, который лучше всего подходит для вас.

Прежде чем мы начнем наше сравнение, нам нужно ответить на важный вопрос: что такое беззеркальная камера?

Определение беззеркальной камеры

Что такое беззеркальная камера?

Беззеркальная камера - это цифровая камера, у которой нет зеркального зеркала (основной компонент зеркальной камеры, отражающий свет до видоискателя). В беззеркалке нет оптического видоискателя, а датчик изображения всегда подвергается воздействию света.

Он позволяет предварительно просмотреть изображение в электронном видоискателе (EVF), который часто представляет собой ЖК-экран на задней панели камеры.

Технически устаревшие модели фотоаппаратов не имеют зеркал, но не считаются «беззеркальными». Это различие появилось после того, как была представлена ​​цифровая зеркальная фотокамера, чтобы отличить цифровую камеру со сменными объективами, в которой используется совершенно новая «беззеркальная» система.

Давайте рассмотрим некоторые преимущества и недостатки обоих типов.Посмотрите видео ниже, чтобы узнать о некоторых из них.

Беззеркальные и зеркальные камеры

Размер

Многие зеркалки имеют гладкий вид, но из-за своей механики часто больше и могут быть немного громоздкими. Беззеркальные камеры значительно меньше, потому что им не требуется зеркальное зеркало.

Срок службы батареи

Это хорошо для мобильности, но может отрицательно сказаться на сроке службы аккумулятора. Беззеркальные камеры имеют тенденцию к очень низкому сроку службы батареи, поскольку размер батареи должен быть довольно небольшим, чтобы поместиться внутри.

Механика

Когда вы делаете снимок на DSLR, зеркало поднимается, свет попадает на сенсор камеры, и видоискатель затемняется до завершения экспозиции. Это знакомый звук «фотографирования».

Но это движение от щелчка зеркала усиливает дрожание камеры. В конечном итоге это влияет на стабильность изображения. Беззеркальные системы исправляют эту проблему. Вы можете быстрее делать снимки с лучшим качеством.К тому же они намного тише, хотя я лично предпочитаю звук «фотографировать».

Автофокус

Зеркальные камеры направляют свет на специальный датчик автофокусировки, но поскольку беззеркальные камеры используют один и тот же датчик для обработки изображений и автофокусировки, утверждается, что они не так эффективны.

Но есть недавние достижения, делающие это утверждение спорным. Sony лидирует в создании беззеркальной камеры с более быстрой автофокусировкой, которая лучше работает в условиях низкой освещенности, чем ее зеркальный аналог.

Знаете ли вы?

Самая первая зеркальная фотокамера была создана Стивеном Сассоном в 1975 году и записывала 0,01-мегапиксельные изображения на кассету, а не на пленку.

Сменные объективы

Беззеркальные камеры обычно принимают тепло для этого. А с беззеркалкой вы ограничены по сравнению с выбором DSLR, но опять же, модели Sony догоняют. Они всегда выпускают новые объективы, и другой вариант - использование стороннего адаптера.

Конечно, зеркалки созданы для этого, так что поменять нужный объектив намного проще, потому что всегда можно найти совместимый объектив.

Надеюсь, у вас есть лучшее представление о DSLR. Цель состоит в том, чтобы у вас было достаточно понимания, чтобы вы могли принять лучшее решение для своей работы.

Если вы ищете зеркальную камеру для начинающих или хотите лучшую цифровую зеркальную камеру, вам, вероятно, нужно больше узнать об объективах. Узнайте о возможностях Canon здесь. Или, если беззеркальные камеры сейчас вызывают ваш интерес, ознакомьтесь со следующей статьей.

Наверх Далее

Лучшие беззеркальные камеры

Теперь, когда вы знаете, что такое зеркалка, как она работает и какие еще системы существуют в эфире, вы можете принять собственное решение относительно того, какую камеру вам хотеть.Если вас интересует более компактная камера, возможно, вам подойдут беззеркальные камеры. В следующей статье предлагается полное руководство по покупке.

Наверх Следующее: Лучшие беззеркальные камеры →

Как работает ваша цифровая камера

Вы когда-нибудь задумывались, что происходит внутри той коробки для фотографий, которую вы только что поднесли к глазу или на расстоянии вытянутой руки, чтобы запечатлеть снимок? фотография?

Основы

Камера, в наиболее упрощенном виде, представляет собой коробку, которая позволяет свету попадать на светочувствительную поверхность и попадать на нее.Эта поверхность представляет собой кадр из пленки или цифровой сенсор. Камеры могут выполнить эту задачу самым простым способом - например, с помощью камеры-обскуры. Камеры-обскуры могут иметь только одну движущуюся часть или не иметь ни одной. Или у камеры может быть множество движущихся частей, таких как современная пленочная или цифровая однообъективная зеркальная (SLR или DSLR) камера.

В этой статье мы обсудим современные фотоаппараты, популярные у современных фотографов. Мы собираемся поговорить о камерах в общих чертах, поэтому, пожалуйста, знайте, что я знаю десятки различных способов, которыми разные камеры делают изображения.Для простоты мы сделаем это простым!

Общий путь

Современные фотоаппараты более или менее работают аналогично для создания фотографий. Очевидно, что некоторые из них более сложные, чем другие, но в целом свет проходит аналогичный путь, когда попадает в камеру.

  • Линза
  • Диафрагма
  • Затвор
  • Плоскость изображения

Способ просмотра изображения на камере через оптический или электронный видоискатель или электронный экран - это то, что отличает разные типы камер.

Объектив

Свет сначала попадает в линзу. Это оптическое устройство из пластика, стекла или хрусталя, которое отклоняет свет, попадающий в линзу, к плоскости изображения. Объектив имеет определенное количество оптических элементов. Они собраны вместе в группы. Если вы посмотрите на характеристики объектива, вы увидите упоминание количества элементов и групп в данном объективе. В некоторых группах есть только один элемент.

Некоторые объективы имеют фиксированный фокус; у других есть подвижные элементы, которые позволяют фотографу контролировать фокусировку.На этих линзах один или несколько элементов могут менять положение, чтобы точно сфокусировать свет на плоскости изображения.

Поле зрения объектива определяется его фокусным расстоянием. Это длина в миллиметрах от задней узловой точки линзы до плоскости изображения. Некоторые объективы имеют фиксированное фокусное расстояние, а другие - регулируемое. Те, которые могут изменять фокусное расстояние, известны как «зум-объективы».

Диафрагма


Диафрагма создается набором лезвий внутри объектива.

Технически это часть объектива, диафрагма - это размер отверстия объектива. Многие конструкции имеют переменные диафрагмы, которые контролируют количество света, проходящего через линзу, и мало чем отличаются от зрачка глаза. Диафрагма будет иметь определенное количество лопастей, которые уменьшают или увеличивают размер апертуры по мере необходимости. Некоторые объективы имеют фиксированную диафрагму, размер которой нельзя отрегулировать.

Затвор

Многие камеры имеют устройство, которое открывается и закрывается, чтобы свет попадал на плоскость изображения в течение заданного времени.Это заслонка, и она работает так же, как открывающиеся и закрывающиеся веки - если бы ваши глаза были больше закрыты, чем открыты!

Затвор представляет собой сложную механическую (или электрическую) систему. Механические камеры могут иметь створки или фокальные заслонки. Створчатая створка открывается и закрывается, как апертурная диафрагма, а затвор в фокальной плоскости использует «занавески», которые работают как гаражные ворота.

В большей степени связанные с плоскостью изображения, чем с затвором, сегодня в некоторых цифровых камерах используются
« электронные затворы» , которые могут либо быстро включать и выключать цифровой датчик во всем мире,
, либо активировать его. ряд пикселей по всему кадру.

Для получения дополнительной информации о ставнях щелкните здесь.

Плоскость изображения

После того, как свет проходит через апертуру объектива и проходит через открытую заслонку, он падает на плоскость изображения. В плоскости изображения находится светочувствительная пленка на химической основе или цифровой датчик, на который записывается проецируемое изображение. Положение этой плоскости внутри камеры часто обозначается этим символом: «Φ» нарисовано или выгравировано где-то на корпусе камеры, часто на верхней пластине.

Видеокамеры наведи и снимай

Камеры типа «наведи и стреляй» (PAS)

, как правило, самые простые из современных фотоаппаратов. Самые простые камеры PAS имеют объективы с фиксированным фокусным расстоянием, нерегулируемую диафрагму и базовую конструкцию затвора. Более совершенные камеры PAS могут включать зум-объективы, переменную диафрагму и комбинацию механических затворов фокальной плоскости и электронных затворов.

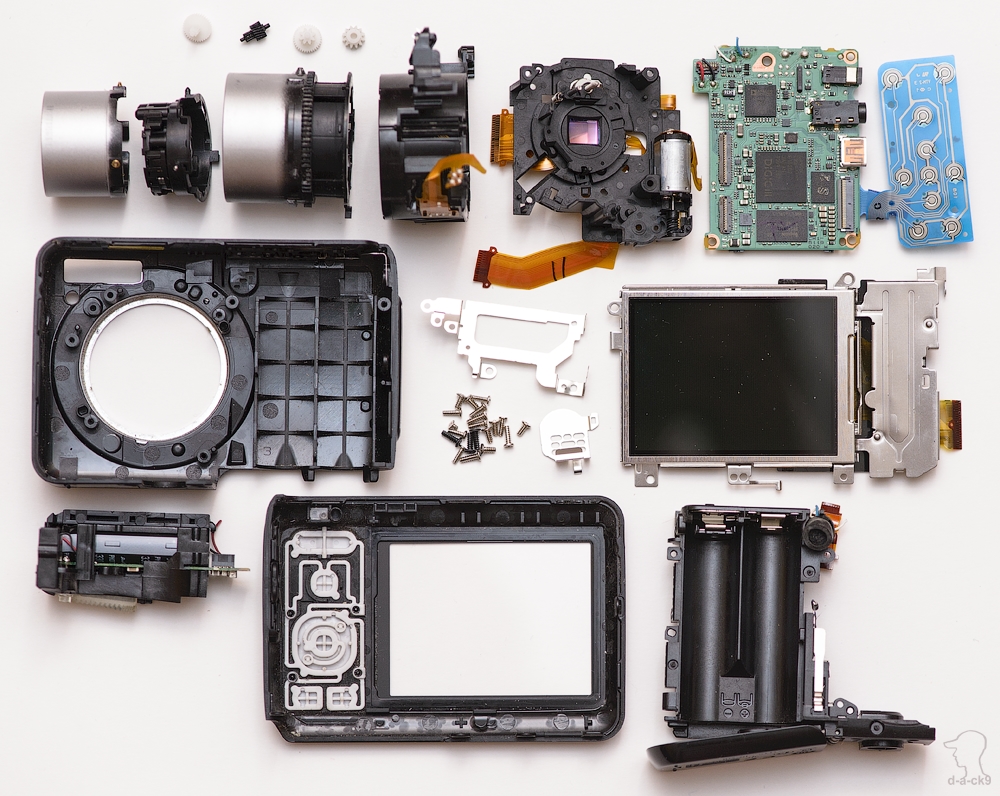

Основные компоненты типовой компактной камеры

Следовательно, световой путь через камеру PAS очень прост.Чтобы увидеть свет, проходящий через объектив, цифровая камера PAS будет иметь электронный экран, который показывает истинное изображение, оказывающееся на плоскости изображения. Или, на некоторых цифровых и пленочных камерах PAS, есть отдельный оптический видоискатель, который, когда вы смотрите через него, отображает представление поля зрения объектива.

Сегодня существует несколько жанров камер PAS: карманные, суперзумы, и есть более новые камеры PAS, которые оснащены «полнокадровыми» цифровыми датчиками того же размера, что и 35-миллиметровые пленочные кадры в компактной камере.Некоторые камеры PAS защищены от воды, замерзания, пыли и ударов. Камеры смартфонов и мобильных телефонов - это, по сути, очень маленькие камеры PAS.

Беззеркальная камера или камера со сменным объективом (ILC)

Современные цифровые беззеркальные камеры, также известные как камеры со сменными объективами (ILC), имеют идентичный оптический путь, что и камеры PAS, за исключением объективов, которые можно снимать и заменять другими объективами с другим фокусным расстоянием.

Термин «беззеркальный» происходит от того факта, что камеры имеют схожую функциональность с зеркальными фотокамерами в том, что они могут менять объективы, но не содержат зеркальное зеркало и оптический видоискатель, которые определяют зеркальные фотокамеры.


Основные компоненты беззеркальной камеры или фотоаппарата со сменным объективом

Беззеркальные камеры

также могут быть оснащены электронными видоискателями (EVF) и ЖК-экранами, а некоторые также имеют оптические видоискатели. Однако, в отличие от зеркальных фотоаппаратов, оптические видоискатели беззеркальных фотоаппаратов не смотрят прямо через объектив фотоаппарата.

Дальномер

Пленочные и цифровые дальномерные камеры имеют световой путь, аналогичный камерам PAS.Определяющей характеристикой дальномера является использование внеосевого оптического видоискателя для компоновки и фокусировки изображения. Цифровые видоискатели Live View и SLR выровнены по оптической оси объектива, но внеосевой видоискатель вносит параллакс в изображение. Параллакс возникает при просмотре одного и того же объекта под двумя разными углами.

Для фокусировки дальномерной камеры вторичное изображение собирается через отдельное окно, и часть этого изображения отражается через зеркало на изображение в видоискателе.Регулировка фокуса объектива сводит два изображения вместе, чтобы указать, когда объектив сфокусирован правильно.

SLR и DSLR

И последнее, но не менее важное - это зеркальная камера с одним объективом. Несмотря на его популярность, я решил обсудить его здесь в последнюю очередь, потому что это самая сложная из систем камер.

Одним из основных преимуществ зеркальной камеры является возможность смотреть через объектив камеры, чтобы точно увидеть, что пленка или датчик будут видеть при открытии затвора.Как SLR «прерывает» свет и перенаправляет его в видоискатель?

Путь света к плоскости изображения такой же, как у других камер, но между объективом и затвором находится зеркало, которое блокирует попадание света на затвор. Это рефлекторное зеркало («R» в SLR). Свет попадает в объектив, а затем падает на посеребренное зеркало внутри корпуса камеры. Затем он отражается вверх к призме в верхней части камеры, а затем изгибается к задней части камеры через оптический видоискатель.Под призмой находится экран фокусировки, который может накладывать информацию на изображение.


Основные компоненты зеркалки

Фотограф формирует изображение через видоискатель, и когда спусковой механизм затвора нажат, это зеркало поднимается, не попадая на путь света, затвор открывается, и затем свет перемещается в плоскость изображения.

Когда дело доходит до ручной фокусировки, SLR - это просто. По сути, вы просто определяете фокус, глядя в видоискатель, поскольку он показывает изображение, которое проходит через объектив.Автофокус более сложен и включает в себя прозрачную часть зеркального зеркала, дополнительное зеркало за зеркалом и датчики автофокусировки в нижней части камеры. Чтобы узнать больше о том, как работает автофокус, щелкните здесь.

Конечная записка

Итак, это основы работы современных цифровых и пленочных фотоаппаратов. Если у вас есть вопросы или вы хотите узнать больше подробностей, не стесняйтесь оставлять комментарии ниже или нажимать на встроенные ссылки.

Что такое зеркальная камера?

Какие есть другие параметры камеры?

Что ж, сравним зеркалку vs.Беззеркальные камеры. Затем мы познакомим вас с компактными фотоаппаратами.

DSLR и беззеркальные камеры

С появлением беззеркальных камер началось явление «DSLR-камеры умирают». Хотя это не совсем так, давайте рассмотрим преимущества беззеркальной камеры.

Высококачественные беззеркальные камеры могут делать фотографии быстрее и с меньшим шумом. В большинстве камер используется система электронного затвора, увеличивающая срок службы батареи.

Можно сказать, что это более легкая компактная версия цифровой зеркальной камеры с различными вариантами объективов. Беззеркальные камеры почти подходят для любых фотографических нужд.

Зеркальные камеры

по-прежнему лучше поддерживают скорость автофокусировки при движении быстро движущихся объектов, но я ожидаю, что это всего лишь вопрос времени.

Границы между зеркалкой и беззеркалкой почти размыты. Беззеркальные камеры могут делать практически все, что и ваша зеркалка. Но они предлагают существенные преимущества, которые обычно являются слабым местом зеркалок.

Они могут даже использовать сторонние объективы с использованием стороннего адаптера. У него может быть половина срока службы батареи вашей DSLR, но отдельные батареи заполняют пустоту для них.

Думаю, теперь это битва технологий и предпочтений.

Камеры «Наведи и снимай»

Эти небольшие камеры дешевле, чем зеркалки, и к тому же довольно просты. Насколько это просто? Что ж, вам просто нужно указать и щелкнуть ни больше ни меньше.

Они лучше всего подходят для повседневного использования.Point and Shoot - это то, что вы можете принести куда угодно, для этого не требуется никаких умственных способностей и он невелик. Их обычно используют в уличной, туристической и документальной фотографии.

Меньший размер делает ее менее заметной для окружающих, что делает ее излюбленной камерой для съемки откровенных фотографий. Они не выглядят устрашающими, а выглядят мило.

Усовершенствованные камеры «наведи и снимай» улучшат качество изображения и улучшат контроль. Хотя эта технология сделает цену похожей на зеркальные камеры.

Что такое зеркальная камера?

Цифровая зеркальная фотокамера, или цифровая зеркальная камера с одним объективом, представляет собой камеру, которая имеет оптику и механизмы зеркальной фотокамеры или зеркальной фотокамеры, а также возможности цифровой обработки изображений цифровой камеры. Цифровые зеркальные камеры являются одними из самых популярных типов камер на рынке, поскольку они снимают изображения профессионального качества, но при этом относительно просты в использовании.

Чтобы понять, как работает зеркальная камера (и что делает ее такой популярной), необходимо сначала понять, как работает ее предшественница, зеркальная камера.

Как работают зеркальные фотоаппараты

Возможно, вы видели зеркальную камеру и никогда не осознавали этого. Это пленочные фотоаппараты , которые были популярны в середине-конце 1990-х годов. Они состоят из корпуса камеры, к которому можно добавить сменные объективы. Эти линзы могут отличаться в зависимости от типа изображения, которое фотограф хочет сделать. В отличие от современных цифровых фотоаппаратов, фотографам приходилось загружать фотопленку в корпус фотоаппарата перед съемкой.

@tamus через Twenty20

После загрузки пленки камера работала по рефлекторной схеме.Свет проходил через объектив камеры к зеркалу, которое отражало изображение, на которое была сфокусирована камера, до пентапризмы, которая направляла точное изображение на видоискатель.

Подержанные зеркальные фотоаппараты все еще можно найти, но производители больше не производят зеркальные фотоаппараты. Однако вы все еще можете купить фотопленку для зеркальных фотоаппаратов, и есть еще несколько лабораторий, которые будут проявлять фотопленку. Если вы хотите получить представление о том, как работает зеркальная камера, не пытаясь ее купить, одноразовые (также называемые одноразовыми) камеры работают по тем же основным принципам, что и зеркальные камеры, но они почти всегда имеют настройку объектива только 35 мм.

Когда фотограф был готов сделать снимок, она нажала кнопку спуска затвора, в результате чего зеркало повернулось в сторону, чтобы изображение можно было спроецировать на пленку. Настройки, которые вручную настраивал фотограф, определяли, как долго затвор оставался открытым для захвата изображения.

Затем, как только изображение было снято, фотограф должен был вручную продвигать пленку с помощью рычага в верхней части камеры, чтобы поставить следующую неэкспонированную ячейку на рулоне пленки перед тем, как сделать следующий снимок.Фотографу также может потребоваться отрегулировать настройки камеры или фокус объектива до того, как будет сделан следующий снимок.

Что делало зеркальные камеры замечательными в то время, так это возможность зеркального отражения. Это позволяло фотографу видеть через видоискатель (до того, как был сделан снимок) точное изображение, которое должно было появиться на пленке.

Как работают зеркальные фотоаппараты

Цифровая зеркальная фотокамера работает так же, как зеркальная фотокамера, но с одним важным отличием: вместо использования светочувствительной пленки зеркальные фотокамеры (иногда называемые цифровыми зеркальными фотокамерами) используют цифровые датчики изображения для захвата изображения, которое отображается в видоискателе или на экране дисплея.Фотограф по-прежнему видит именно то изображение, которое было снято, отличается только метод захвата.

Дэвин Салинас

Удаление пленки с камеры также позволило улучшить механику работы камеры. Например, вместо того, чтобы вручную продвигать фотопленку после каждого нажатия спуска затвора, цифровая зеркальная фотокамера может сделать снимок, а затем сразу же сделать еще один так же быстро, как фотограф может снова нажать кнопку спуска затвора. В некоторых случаях это означает, что фотографы могут делать больше снимков лучшего качества, чем это было возможно в прошлом.

Цифровые изображения, снятые цифровыми зеркальными фотокамерами, хранятся в папке DCIM (Digital Camera Images) на SD-карте. Затем изображение может быть извлечено с карты памяти с помощью компьютера, используя кабельное соединение между камерой и компьютером или с помощью устройства чтения SD-карт. По мере того, как SD-карты (и их аналоги XD-карты) увеличивают возможности хранения, фотографы могут делать все больше и больше фотографий, не беспокоясь о стоимости физических материалов.

Не путайте зеркальные фотоаппараты с наведением и съемкой.Камеры типа «наведи и снимай» не имеют сменных объективов (их часто называют камеры с фиксированным объективом ), и большинство из них не имеют возможности отражения линз, которая позволяет вам видеть точное изображение, с которого вы захватываете. видоискатель.

Почему так популярны зеркальные камеры?

Как и зеркальные фотоаппараты, у цифровых зеркальных фотоаппаратов есть сменные объективы - у вас могут быть объективы для снимков крупным планом, один для широкоугольных снимков, а другой для снимков на большом расстоянии. Это часть того, что делает эти камеры популярными; они универсальны.Но это не единственная причина, по которой фотографы всех уровней выбирают зеркальные камеры.

Другая причина в том, что зеркальные камеры стали проще в использовании. Большинство цифровых зеркальных фотоаппаратов имеют несколько режимов съемки, и даже самые новые фотографы могут быстро изучить автоматический режим съемки, потому что камера делает всю работу за вас. Например, при съемке изображений на цифровую зеркальную фотокамеру, в которой установлен автоматический режим, камера использует датчики для определения уровня света, проходящего через датчик изображения, и автоматически включает вспышку в условиях низкой освещенности.У него есть линзы с автофокусировкой, поэтому вам не нужно беспокоиться о том, что ваши снимки будут размытыми. Некоторые камеры также имеют встроенные фильтры или режимы сцены, чтобы гарантировать, что глубина резкости, баланс белого и насыщенность цвета соответствуют изображению, которое вы пытаетесь захватить.

Для более опытных фотографов существуют ручные режимы съемки, которые позволяют фотографу регулировать выдержку, глубину резкости и многое другое. Объективы цифровых зеркальных фотоаппаратов также можно отрегулировать с автоматической фокусировки на ручную, чтобы обеспечить больший контроль над тем, как фотограф выбирает фокусировку на любой части изображения.

Некоторые зеркальные камеры даже имеют режим видео, который позволяет фотографам снимать высококачественное видео в дополнение к съемке изображений.

Стоимость зеркальных фотоаппаратов

Цена, вероятно, одна из главных причин популярности цифровых зеркальных фотоаппаратов. Первая представленная зеркальная камера (Kodak DCS-100, 1991 г.) стоила около 13 000 долларов. Но по мере роста популярности формата цена упала. Цены на DSLR начального уровня начинаются от 250-300 долларов, в зависимости от производителя, качества камеры, а также количества и типа объективов, поставляемых с корпусом камеры.Высококачественные цифровые зеркальные камеры профессионального уровня могут по-прежнему стоить более 5000 долларов, а специальные объективы могут стоить вдвое дороже.

Для обычного фотографа, однако, недорогая зеркальная камера обеспечит все возможности съемки, необходимые для легкой съемки отличных семейных фотографий и фотографий из отпуска. А покупка бывших в употреблении линз может помочь снизить стоимость и расширить возможности вашей камеры.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять .
Из чего состоит зеркальный фотоаппарат: Устройство фотоаппарата: зеркального, цифрового

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Пролистать наверх
