Как собрать фотосканер из смартфона и нескольких дешёвых деталей
DIY Смартфон Сканер Фото
Как собрать фотосканер из смартфона и нескольких дешёвых деталей
Александр Кузнецов —
В этой статье мы расскажем вам, как с минимальными затратами самостоятельно собрать устройство, с помощью которого ваш смартфон сможет сканировать фотоплёнки.
Для сборки сканера потребуется коробка размером со смартфон, только толще, шесть белых светодиодов, резистор на 100 ом, 9-вольтовая батарейка типа «Крона» с контактной площадкой, кнопка включения, прямоугольный кусок белого акрила (или матового пластика) и клей. Кроме того, необходим смартфон — они используется для захвата изображения.
Также нужны инструменты: дрель со сверлом, паяльник с канифолью и припоем, напильник и клеевой пистолет. Многие компоненты, возможно, у вас уже есть — например, светодиоды можно достать из старого фонарика или брелоков. Недостающие детали можно приобрести на радиорынке или в специализированном магазине.
Коробку лучше использовать пластиковую или металлическую, поскольку от бумажной на плёнку может попасть мелкая пыль, которая будет хорошо заметна на отсканированной фотографии. Положите смартфон на коробку и отметьте на ней то место, где расположена камера. Просверлите отверстие диаметром около 1 сантиметра.
Сточите напильником края коробки так, чтобы в неё можно было засунуть плёнку и смещать кадры. Для стандартной 35-миллиметровой плёнки нужны вырезы примерно по 40 мм с каждой стороны.
Вырежьте пластину акрила шириной 40 мм и длиной от одного края коробки до другого. Приклейте её на четыре стойки, так, чтобы под неё смог поместиться светодиод и обработайте края мелким напильником или наждачной бумагой, чтобы плёнка не поцарапалась.
Спаяйте электрическую цепь из батареи, переключателя, резистора и светодиодов по этой схеме:
Светодиоды должны равномерно располагаться под пластиной акрила с двух сторон. Положительные контакты должны быть сверху, а отрицательные снизу.
Залейте клеем свободное место под пластиной — необходим для того, чтобы свет распределялся равномерно. Проделайте в корпусе отверстие для переключателя. Если всё сделано правильно, получится такая светящаяся штуковина:
Наденьте крышку с отверстием под камеру и положите сверху смартфон. Запустите приложение камеры.
Лучше использовать приложение, которое умеет делать негативные снимки, но можно снимать в обычном режиме и затем инвертировать цвета в графическом редакторе. После того, как камера сфокусируется, можно приступать к сканированию плёнке, двигая кадр за кадром.
Этот сканер можно использовать с любым смартфоном. Качество сканирования получается довольно высоким, но конечно же оно во многом зависит от того, какая камера установлена в смартфоне. От смартфона с плохой камерой не стоит ждать приличных результатов, а качественная камера, напротив, позволит добиться результата, сравнимого с дорогим сканером.
Источник:
Instructables
Купить рекламу
Купить рекламу
Читайте также
Realme Смартфоны
Долбоящер, водятел, газетная утка — нейросеть дословно показала, как они выглядят
Нейросети
Сколько айфонов заменят Mac Pro? Составлен рейтинг производительности всех процессоров Apple
Apple Процессоры
Как выбрать сканер | «Венета Систем»
Следующая статья
Обзоры
31 Августа 2017
С помощью сканера можно заархивировать на компьютере старинные книги и фотографии или оцифровать фотопленку.
В профессиональной деятельности сканер используется для перевода в цифровой вид документов, создания рекламных плакатов, оцифровки чертежей и схем.
Планшетный сканер
Планшетный сканер может сканировать как отдельные листы, так и брошюры, книги, тетради и нестандартные носители — главное, чтобы объект мог разместиться на стекле. Некоторые модели комплектуются слайд-адаптером для сканирования слайдов и негативов, а также механизмом протяжки листов и автоматической подачи документов.
Протяжный сканер
Протяжный сканер позволяет справиться с большим количеством сканируемых документов и предназначен для офисной работы. Он работает со стандартной бумагой и оснащен автоматической подачей. При работе устройства возможно появление некоторых искажений изображения, которые могут быть вызваны перекосами и изгибами листа.
Сканер может работать только с отдельными листами определенной толщины и формата. Протяжные сканеры обладают наибольшим диапазоном форматов — от А6 до А0. Максимальное разрешение — 1200х1200 dpi.
Специализированные сканеры
Фотоаппаратный сканер используется для бережного перевода брошюрованных документов в цифровой вид. Перед началом работы книга раскрывается и прижимается стеклами, которые предотвращают ее повреждение и позволяют пользователю видеть документ в процессе сканирования. Максимальное разрешение таких сканеров может достигать 6016х4000 dpi.

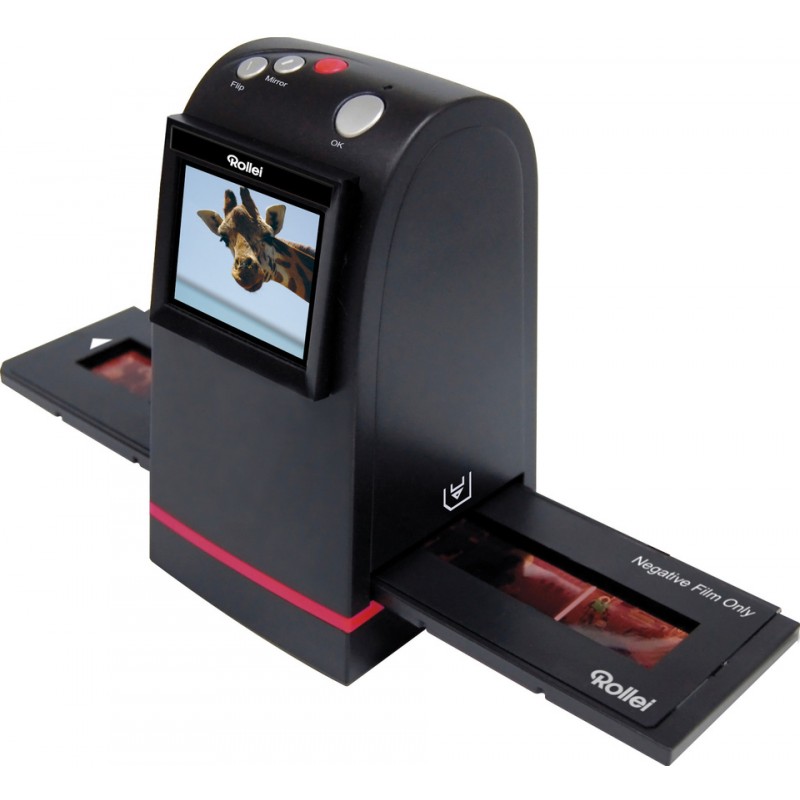

В фотолабораториях используют слайд-сканеры. Они работают более качественно, чем планшетные сканеры со слайд-адаптером, имеют большую глубину резкости и глубину цвета (48 бит). Хороший результат можно ожидать от сканеров с разрешением от 3600 dpi и выше.
В полиграфии и фотолабораториях используются барабанные сканеры с беспрецедентным разрешением. Широкоформатные сканеры предназначены для перевода в цифровой вид схем и чертежей.
Тип датчика
У CCD-сканеров сканируемая поверхность освещается источником света (флуоресцентной лампой или линейкой светодиодов), а отраженный свет через оптическую систему попадает на светочувствительную матрицу. Эта технология позволяет достичь большей глубины резкости и хорошей цветопередачи.
В CIS-сканерах светочувствительные элементы располагаются по всей ширине рабочего поля и максимально близко к поверхности. Благодаря отсутствию громоздкой оптической системы CIS-сканеры имеют меньшие габариты, вес и энергопотребление чем CCD.
Подключение
Для подключения сканера к компьютеру можно использовать четыре вида разъемов. Самый простой способ подключения — с помощью USB-интерфейса. Он используется на сканерах начального и среднего уровней.
SCSI-интерфейс нужен для передачи большой глубины цвета и работы с высоким разрешением. Недостатками таких сканеров являются высокая цена и сложность конфигурирования. Для подключения сканера к компьютеру могут использоваться интерфейсы FireWire (IEEE 1394) и Ethernet (RJ-45). Они просты в использовании, не требуют дополнительного программного обеспечения и позволяют передавать данные с высокой скоростью.
Читать на Яндекс.Маркете
Пленка, фотопечать и сканирование 35-мм слайдов (оцифровка)
Мы можем сканировать (оцифровать) ваши фотографии, пленки и 35-мм слайды для получения новых отпечатков или для архивирования и обмена вашими изображениями.
Безопасно и надежно — все заказы на сканирование выполняются в нашей лаборатории нашими сотрудниками.
С нашими профессиональными сканерами пленок и отпечатков, а также с квалифицированным персоналом, мы обеспечиваем наилучшее качество сканирования пленочных негативов, слайдов и оригинальных отпечатков.
Сканирование пленки – пленка 35 мм, APS, 120, 220 и 4×5
| 35mm roll scans at time of processing | ||
| 35mm roll scan, added along with your prints 35mm roll scan, without prints (scans only) | $4.99 $7.99 | |
| Сканы пленки 35 мм (разрезанная, уже проявленная пленка) | ||
| 35mm cut negative strip — price per strip 35mm high resolution scan — price per frame | $2.00 $10.00 | |
| APS (Advantix) film roll scans | ||
| APS | 4,99 $ 7,99 $ | |
| 20000008 | ||
Сканы ваших изображений вместе с отпечатками, стандартное разрешение. Рулон Scan 120, без отпечатков (только сканирование), стандартное разрешение. Рулон Scan 220, без отпечатков (только сканирование), стандартное разрешение. | $4.99 $7.99 $15.99 | |
| 120/220 film scans (cut, already developed film) | ||
| 120/220 (6×6, 645 or 6×7) per frame, стандартное разрешение 120/220 (6×6, 645 или 6×7) на кадр, высокое разрешение. | $ 1,39 $ 10,00 | |
| 4×5 Сканирование пленки, 9008 | ||
| 4X5. |
Сканирование пленки доступно, когда мы проявляем вашу пленку, или мы можем сканировать уже проявленную пленку.
• Стандартное разрешение 35 мм. 2400×3600
• 6×6см стандартное разрешение. 2400×2400
• 6×7см стандартное разрешение. 2400×3000
• Стандартное разрешение 6,45 см.
2400×3000
• Стандартное разрешение 4×5. 2400×3000
• Отсканированные изображения в высоком разрешении: 3600×5400
• Файлы в формате .jpg, .tiff по запросу
• Загрузите цифровые сканы фильмов в Интернете с помощью Dropbox, компакт-диска или USB-накопителя.
Отправьте пленку нам на сканирование.
Отправьте нам свою пленку на сканирование! Скачайте бланк заказа здесь и отправьте его вместе с фильмом. Мы отсканируем вашу пленку и быстро отправим ее обратно.
▸ Получить форму заказа
| с 1 -й по 100 -е слайд | $ 1,29 каждая |
| 101 -й по 200 -е слайды | 99 центов каждая |
| 2010 и больше слайдов | 69 центов. 10 долларов США за штуку |
| Компакт-диск с фотографиями | 5,00 $ |
| USB-накопитель на 32 ГБ | 9,99 $ |
Преобразуйте свои 35-миллиметровые слайды в цифровые изображения высокого разрешения — сохраните их на компакт-диске, USB-накопителе или загрузите в Dropbox.
• Мы ВСЕГДА возвращаем ваши слайды
• Все слайды сканируются в нашей лаборатории нашими сотрудниками
• Стандартное разрешение сканирования 2400×3600
• Высокое разрешение 3600×5400
• Файлы в формате .jpg, .tiff по запросу
• Загрузите отсканированные 35-мм слайды в Интернет с помощью Dropbox, компакт-диска или USB-накопителя.
Отправьте нам свои слайды для сканирования и печати.
Отправить нам свои 35-мм слайды для сканирования и печати очень просто! Загрузите бланк заказа здесь и отправьте его вместе со слайдами. Мы отсканируем и распечатаем ваши слайды и быстро отправим их обратно.
▸ Получить форму заказа
Базовое сканирование печати | 1,49 $ |
Это экономичные нескорректированные сканы, когда нужно отсканировать большое количество отпечатков. Базовые сканы доступны для оригиналов размером до 11×14. Цена указана за оригинал. | |
Premium Copyscan | 5,00 $ |
| Это наше сканирование высочайшего качества, которое включает пользовательскую коррекцию цвета и изменение размера. Кописканы доступны для оригиналов размером до 11×14. Цена указана за оригинал. | |
Цифровой захват с оригиналов большого размера. | 50,00 $ |
| Мы можем делать оригинальные отпечатки размером более 11×14, включая коррекцию и компакт-диск с изображением. |
| 4×6 | 40C | 12×18 | $ 18,99 | |||||||||||||
| 5×7 | $ 3,99 | 16×20 | $ 3,99 | 16×20 | $ 3,99 | 16×20 | $ 3,99 | 16×20 | $ 3,99 | 16×20 | $ 3,99 | 16×20 | 0023 | $39. 99 | ||
| 8×10 | $8.99 | 16×24 | $45.99 | |||||||||||||
| 8×12 | $10.99 | 20×24 | $59.99 | |||||||||||||
| 10×12 | $12.99 | 20×30 | $ 69,99 | |||||||||||||
| 10×15 | $ 14,99 | 24×30 | $ 74,99 | |||||||||||||
| 11×14 | $ 14.99 | 11×14 | $ 14.99 | 0020 | 24×36 | 79,99 $ |
• Мы ВСЕГДА возвращаем ваши оригинальные отпечатки.
• Ваши фотографии сканируются в нашей лаборатории нашими сотрудниками.
• Каждое изображение проверяется на предмет идеального цвета и плотности.
• Стандартные отпечатки матовые или глянцевые.
• Или выберите одну из наших фотобумаг премиум-класса.
• Ознакомьтесь со всеми нашими вариантами бумаги здесь.
• Загрузите отсканированные фотографии в Интернет с помощью Dropbox, компакт-диска или USB-накопителя.
Отправьте нам свои фотографии для сканирования или копирования.
Отправить свои фотографии нам на копирование очень просто! Загрузите бланк заказа здесь и отправьте его вместе с вашими оригинальными отпечатками. Мы сделаем ваши копии и отправим их обратно быстро.
▸ Получить форму заказа
Мы выполняем все работы по сканированию на месте.
Все работы по сканированию выполняются в нашей лаборатории нашими сотрудниками — мы их не отправляем и не отправляем за границу. Ваши оригинальные фотографии будут в целости и сохранности в нашей лаборатории здесь, в Канзасе. И, как только ваш заказ будет выполнен, мы ВСЕГДА отправляем ваши оригиналы обратно.
Сканирование негативов и прозрачных пленок Marriott Library
Расширенный поиск по каталогу
Ваш доступ к каталогу библиотеки, цифровым объектам, результатам поиска на веб-сайте библиотеки и многому другому одновременно!
Коллекции Базы данных Журналы Исследовательские руководства
- Предварительный
- Лучшие практики
- Обращение с пленкой
- Учебники по сканированию
Перед началом проекта сканирования вам необходимо принять решения относительно формата файла изображения, разрешения изображения, цветового режима и глубины цвета для вашего программного обеспечения для сканирования.
Также смотрите подзаголовок «Передовые практики», если вам нужны дополнительные данные для создания архивных цифровых файлов для ваших слайдов, негативов или прозрачных пленок.
Формат файла изображения
- Photoshop: проприетарное программное обеспечение использует слои. Не рекомендуется для использования в качестве архивного изображения.
- RAW: проприетарное программное обеспечение, специфичное для камеры, сжатие без потерь, неразрушающее редактирование. Формат образа проприетарного программного обеспечения, не рекомендуемый для использования в качестве архивного изображения.
- TIFF, сжатие без потерь. Рекомендуется для использования в качестве архивного изображения.
- JPEG, сжатие с потерями. Не рекомендуется для использования в качестве архивного изображения.
Никогда не используйте формат файла с потерями для архивных изображений.
Никогда не используйте формат файла с потерями для архивных изображений.
Разрешение изображения
- Разрешение пикселей по ширине изображения
- Разрешение пикселей по высоте изображения
- Пространственное разрешение или пикселей на дюйм
- Цветовой режим: RGB, CMYK, оттенки серого, растровое изображение. Используйте RGB и оттенки серого для архивных изображений.
- Битовая глубина, глубина цвета или биты на пиксель. Более высокая глубина цвета дает более широкий диапазон различных цветов, но также приводит к увеличению размера файла и не может использоваться некоторыми программами.
Формат файла изображения : TIFF, сжатие без потерь для архивных файлов изображений.
Производные JPEG и PDF могут быть созданы из TIFF для просмотра в Интернете.
Цветовой режим и битовая глубина : 24-битный RGB, независимо от того, было ли изображение сфотографировано цветным или черно-белым. При использовании 24-битного RGB будет захвачено больше значений серого.
пикселей : 5000-6000 пикселей по длинной стороне изображения
Пространственное разрешение или пикселей на дюйм : важно отметить, что для наилучшего разрешения параметр ppi должен быть целым числом от оптического разрешения сканера. Например, если оптическое разрешение вашего сканера составляет 6400 пикселей на дюйм, настройка разрешения должна быть 6400, 3200, 1600, 1280, 800, 400 пикселей на дюйм и так далее. При оптическом разрешении 4800 ppi установка разрешения должна быть 4800, 2400, 1600, 1200, 960, 800, 600, 480 и 400 пикселей на дюйм. Не сканируйте с более высоким разрешением, чем оптическое разрешение вашего сканера.
Это приведет к увеличению размера файла, а качество изображения будет не лучше, чем при оптическом разрешении сканера.
Никогда не беритесь за пленку голыми руками. На ваших руках есть жир, который приведет к необратимому повреждению пленки. Масла для пальцев взаимодействуют с эмульсией и основой пленки.
Marriott Library Digital Operations использует антистатические перчатки Kinetronics. Что бы вы ни использовали, убедитесь, что химия перчаток не оставит следов на пленке или сброшенных волокнах. Единственным исключением из правила неиспользования перчаток является ситуация, когда вы будете работать только с картоном, пластиком или металлом держателя транспаранта и не прикасаетесь к пленке. Периодически стирайте перчатки, хорошо ополаскивайте их и сушите на воздухе.
Если слайд или диапозитив установлены на стекле, лучше снять стекло перед сканированием архивного файла.
Причины удаления стекла перед сканированием
- Вам необходимо знать, какая сторона пленки является стороной с эмульсией, чтобы правильно вставить ее в сканер и избежать перевернутого изображения.Как оцифровать фотопленку с помощью сканера: Оцифровка фотопленок, сканирование негативов и слайдов
