Неисправная телевизионная матрица: причины, признаки поломки

Четкое, яркое и полноцветное изображение — одно из ключевых достоинств современных телевизоров. Однако иногда «картинка» становится мутной, начинает двоиться, на ней появляется белый или цветной мусор. Чаще всего это признак неисправности матрицы. Что такое матрица и по каким причинам она выходит из строя? Разбираемся в данной статье:

Что такое телевизионная матрица?
Причины неисправности
Признаки неработающей матрицы
Как проходит ремонт?

Матрица в телевизоре — это система тонких проводников, наложенных друг на друга в виде сетки. Изнутри она заполнена жидкими кристаллами, на которые подается напряжение с помощью электродов (проводников). Под воздействием электрического заряда кристаллы приобретают определенный цвет, благодаря чему на экране телевизора появляется яркое, четкое и красочное изображение.

Современные производители бытовой техники используют различные виды элементов, отличающихся технологией изготовления и особенностями работы.

Чаще всего в жидкокристаллических (LCD) телевизорах применяются следующие три типа матриц:

Тип	Преимущества	Недостатки
TN	Низкая себестоимость, незначительное потребление электроэнергии	Маленькие углы обзора, относительно небольшой срок службы
IPS	Большие углы обзора, высокое качество изображения, комфортный и безопасный для глаз уровень излучения	Высокая себестоимость, не насыщенный черный цвет, недостаточная контрастность
VA	Насыщенный черный цвет, хорошая цветопередача, оптимальное соотношение цены и качества	Недостаточная яркость (по сравнению с IPS)

Наиболее подвержены поломкам TN матрицы — на них появляются «битые» пиксели, картинка раздваивается. Но столкнуться с некачественным изображением может владелец любого телевизора, вне зависимости от установленных комплектующих.

Причины неисправности

Матрица отвечает за вывод картинки на экран и является одним из основных элементов LCD‑телевизоров. Производители уделяют большое внимание качеству данного узла: при соблюдении правил эксплуатации, он может прослужить 10‑15 лет без потери яркости, четкости и контрастности изображения.

Чаще всего к неисправности данного элемента приводят следующие факторы:

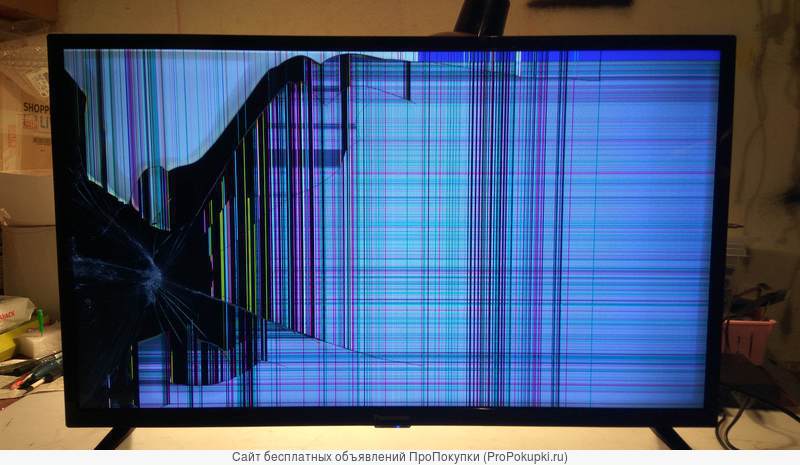

Сильный удар по экрану — нарушает целостность проводников.
Попадание воды — вызывает замыкание, в результате которого отдельные электроды теряют функциональность.
Заводской брак — некачественная сборка обычно проявляется через месяц‑два после покупки техники.

Если видимых повреждений нет, точно установить причину неисправности можно только после сервисной диагностики.

Признаки неработающей матрицы

С какими проблемами с изображением может столкнуться владелец LCD‑телевизора?

«Снег» на экране.
Мигающее изображение.
Появление горизонтальных или вертикальных полос.
Битые пиксели.
Полное отсутствие картинки (белый экран).

Проблемы с выводом изображения могут быть вызваны не только поломкой матрицы, но и выходом из строя ламп подсветки, системы охлаждения, модуля строчной разверстки, видеоусилителя или другими элементами. Поэтому сначала необходимо убедиться, что антенна правильно подключена и подает хороший ровный сигнал, проверить целостность кабеля и попробовать перенастроить каналы. Если это не помогло, «картинка» остается некачественной, следует обратиться в сервисный центр.

Как проходит ремонт?

Матрица — один из самых дорогих и сложных элементов LCD‑телевизора. Данный узел не подлежит восстановлению и ремонту. Если диагностика показала, что причина неисправности техники именно в неработающей матрице, потребуется ее замена.

Мастер подбирает подходящие комплектующие, совместимые с конкретной моделью телевизора, и меняет вышедший из строя элемент на новый. Это достаточно сложная и дорогостоящая процедура, поэтому рекомендуется проводить ее в проверенном сервисном центре.

«Ремонт матрицы» телевизора/монитора

В процессе написания одного из обзоров, про использование китайской безделушки «а ля Ambilight«, умерла матрица моего телевизора.
Умерла не совсем- появились полосы по экрану.
Восстановлению данный дефект практически не подлежит (сложно и далеко не на любом ТВ возможно). В мастерской Вам наверняка предложат замену матрицы (что очень недешево), ну а смотреть с полосами очень неприятно и раздражает.

Однако имеется относительно несложный вариант «ремонта» подобной неисправности 🙂

На самом деле «ремонтом» это называть не совсем правильно (поэтому в кавычках), но продлить срок службы поврежденной матрице вполне реально — тем более, что дефект возможно убрать практически полностью!
Любопытно, но об этом варианте «лечения» не знали даже мои знакомые «любители- ремонтники» телевизоров и пр. электроники, поэтому решил написать небольшой обзор — вдруг еще кому окажется полезным? 🙂
Мне, например, уже пригодилось! 😉

Для описываемого «ремонта» практически не нужны специальные знания, не будем вникать в «дебри» — нет необходимости, обойдемся лишь несколькими популярными терминами и фразами, для общего понимания того, что мы будем делать.
Нам не понадобятся специфические инструменты (включая даже паяльник и тестер!), но потребуется некоторая аккуратность и относительно «прямые руки».
Весь ремонт (у меня) занял от силы полчаса, и то, основное время было потрачено на кручение винтиков для разборки/сборки телевизора, а вернее его задней крышки.

Вот так выглядел мой экран после появления дефекта!
На самом деле имеются вариации проявления подобной неисправности — разного вида полосы, затемнения части экрана и т.п.

Так стал выглядеть после «ремонта» — как говорится, почувствуйте разницу!
Практически идеально, а те искажения, которые Вы возможно видите на фото, это явление интерференции (если я не ошибаюсь в названии физического явления), и они почти исчезнут, если кликнуть для просмотра полной версии изображения

Положительный эффект от подобного «лечения» я (как минимум) наблюдал на паре телевизоров от LG и одного Самсунга- так что попробовать однозначно стОит.

Начнем!? 😉
Сразу поясню: Мы не будем вносить никаких изменений в конструкцию и схему, которые могут нанести дополнительный вред остальной схеме телевизора!

Надо однако понимать, что никто не застрахован от собственной неосторожности! Если Вы случайно упустите «кирпич» на экран или экран на кирпич, или произойдут другие форс-мажорные обстоятельства — я не виноват! 🙂
Все работы Вы производите на собственный страх и риск! 🙂
Кроме того, имейте в виду опасность поражения электрическим током — после снятия задней крышки телевизора, становятся доступными опасные напряжения!
В тоже время описанные далее действия не является «панацеей» — в конкретно Вашем случае может оказаться другой неисправность, или конструкция телевизора…
Главное, что «попытка не пытка» 😉 — и никаких необратимых действий Вы не производите!

Сначала нам надо отыскать плату тайминг контроллера (T-con) нашего ТВ.
Для этого НА ВЫКЛЮЧЕННОМ ОТ СЕТИ телевизоре снимаем заднюю крышку (откручиваем много-много винтиков).
При разборке желательно положить экраном на стол, застеленный мягким покрытием, чтобы не продавить/поцарапать экран.

T-con обычно можно определить по нескольким плоским шлейфам выходящим из него на матрицу, и входящему большому шлейфу от основной «материнской» платы. Шлейфы уходящие на матрицу в данном случае прикрыты, но мы и до них доберемся 😉

Вот она, необходимая нам плата. Чаще всего она имеет пару выходов шлейфов на матрицу (реже четыре).
По этим шлейфам (через дополнительные драйвера) происходит управление пикселами матрицы.

В процессе «ремонта» нам понадобится неоднократно отключать эти шлейфы. В общем-то ничего сложного нет, но для тех кто никогда с подобными не сталкивался

~~лучше туда и не лезть~~ необходимо подцепить, например ногтем, черную планку и потянуть вверх — она должна подняться вверх. После этого шлейф можно вытащить из разъема.

Для последующих действий понадобится полоска вырезанная из тонкой бумаги (я использовал кассовый чек).
Вначале используем полоску шириной около 5мм, длина произвольная (несколько см).
Накладываем ее на часть контактов разъема, прикрывая (изолируя) часть контактов, вставляем шлейф и защелкиваем замок. После чего включаем телевизор и смотрим результат.

В зависимости от того, какие именно контакты Вы прикрыли, изображение может иметь самые разнообразные искажения в виде вертикальных, горизонтальных полос или отсутствовать вовсе — не пугайтесь! 🙂

После каждой проверки выключаем ТВ, отщелкиваем замок разъема, вытаскиваем шлейф и сдвигаем полоску бумаги, и так до конца разъема, проходим по всем контактам… Добиваемся оптимального результата!

У меня на обоих ТВ «срабатывало» примерно в одних местах — это 8-10 контакт (если считать справа) на левом разъеме.
При чем, если слегка сдвинуть полоску влево или вправо результат не пропадал, но появлялось периодическое небольшое изменение яркости в правом углу экрана.
В идеале, необходимо изолировать как можно меньшее количество контактов (кроме того не всегда удается подобрать подходящий вариант с такой шириной полоски бумаги), поэтому следующим этапом используем более тонкую (или более широкую) полоску бумаги в найденном нами месте. Слегка сдвигаем ее до получения самого хорошего изображения.

После получения устраивающего Вас результата можно так и оставить кусочек бумаги в разъеме, или заклеить необходимые контакты, например тонким скотчем. Я просто бумажку оставил…

В данном случае удалось получить практически идеальный результат!
Белый экран без полос- наиболее видны они были именно на белом цвете. Некоторая неравномерность получается только на фото, в реальности все отлично!

Дополнительно -правый нижний угол, левый верхний угол

Тестовая картинка

«Дешево и вкусно!» 😉

Надо добавить, что данный способ практически идеально работает на «средних» размерах матриц (32-40). На более крупных, к одному из краев экрана возможно заметное падение быстродействия срабатывания пикселей, что может вызывать легкую размытость экрана или слабо выраженный эффект черезстрочности (что впрочем обычно уже не видно с небольшого расстояния).

немного подробнее, для тех, кому интересна суть проблемы и принцип ее решения.

Управление пикселами матрицы осуществляется специальными микросхемами — драйверами управления (TAB COF IC).
Эти микросхемы часто расположены на гибких шлейфах (так называемых «ушах») впаянных в стекло матрицы, либо на самой матрице, поэтому эта часть схемы мало пригодна для ремонта.
Выглядеть может например так

Проявление полос, это часто неисправность одного из драйверов, в нашем случае скорее всего он «пробит».

Средние и большие матрицы имеют удвоенное количество драйверов, они расположены с противоположных сторон экрана. По сути они включены параллельно, для уменьшения падения быстродействия срабатывания пикселей к концу строки, из-за увеличения сопротивления относительно длинных проводников.
В тоже время, для вполне нормальной работы не очень крупной матрицы, хватает драйверов и одной стороны — именно этим мы и пользуемся, при описанном выше, так называемом «ремонте» ;). Мы просто отключаем (изолируем) часть драйверов одной стороны, и матрица продолжает работать на исправных драйверах другой стороны.

Иногда, для этих же целей, ремонтники целиком отрывают эти так называемые «уши» на матрице- цель преследуется та же самая, но и не любая матрица имеет эти самые «ушки», да и добраться до них уже несколько сложнее…

Всем удачи и хорошего настроения! 😉
