Как сделать камеру обскура: как сделать камеру из коробки в домашних условиях? Изготовление из банки по чертежам

Камера обскура своими руками — tavika.ru

игры для обучения естествознанию | научные игрушки | своими руками | техническое творчество | физика

АвторТатьяна Пироженко

Наверное, нет людей, кто бы не слышал о таком приборе как камера-обскура. Это предшественник фотоаппарата, устройство, позволяющее получать оптическое изображение объектов. Её описание, бывает, встречается в книгах про дореволюционную жизнь – как один из развлекательных аттракционов того времени. И мне всегда было интересно такой прибор опробовать. К тому же и детям объяснять оптику на ее примере было бы забавно – такой урок они точно запомнят на всю жизнь!
Но, увы, камеры-обскуры сейчас вымерли((( Их место в пыльных сараях, где хранятся шарманки, граммофоны и фенакистископы (аппараты, демонстрирующие движение – предки мультипликации).
Выход один – сделать камеру-обскуру своими руками!

А что? У нас уже хороший опыт создания разных оптических приборов из подручных материалов: от перископа до микроскопа и тауматропа. Теперь вот дошла очередь и до камеры-обскуры)))

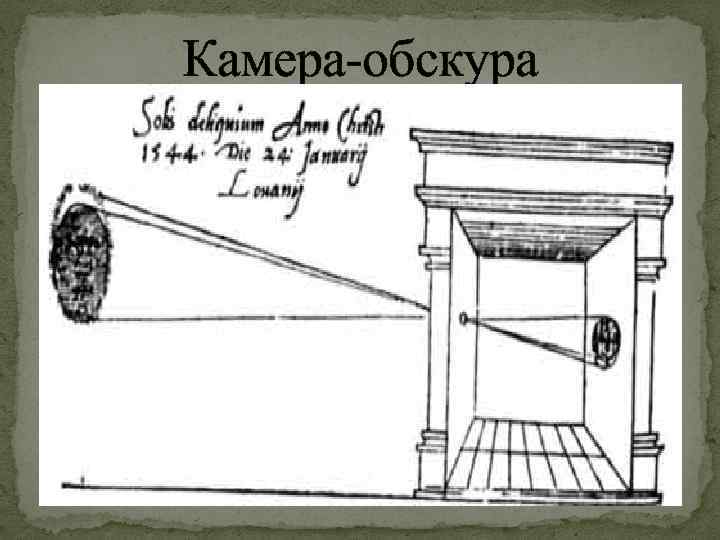

Сделать камеру-обскуру своими руками совсем несложно. По крайней мере, теоретически;) Принцип получения изображения в обскуре прост и наглядно показана на сотнях картинок.  Вот посмотрите:

И, значит, сделать ее самостоятельно будет легко. Но мне надо было не “легко”, а “совсем легко”. Чтобы любой ребенок мог повторить:) И, поэкспериментировав с разными предметами, я получила рабочий вариант!

Конечно, мне  бы хотелось, чтобы камера-обскура была бы размером с комнату… Такая, как использовали старинные художники, чтобы делать свои зарисовки. Например, говорят, что такой обскурой пользовался сам Вермеер!

В принципе, это возможно. Комнату надо затемнить и сделать непроницаемые для света шторы. И в шторе одно небольшое отверстие. Но я на такое в своей квартире пока не решаюсь))) Мне бы что-то маленькое, портативное, чтобы не занимала место. Но в то же время, чтобы нормально показывала. Чтобы изображение можно было  узнать хоть приблизительно, а не просто пятнышко света…

Поэтому я остановилась на обскуре из… консервной банки.

Конструкция камеры-обскуры:
Понадобится:

  • высокая консервная банка
  • черная бумага
  • калька или другая полупрозрачная бумажка
  • пара резинок

Как делать?

  1. В дне банке сделайте отверстие. Чем меньше – тем чётче будет картинка. Идеально сделать отверстие с игольный прокол.
  2. Внутри банку надо проложить черной бумагой – чтобы не было никаких бликов от света.
  3. А потом затяните вход в банку экраном из кальки (используйте для крепления резинки)
  4. Смотреть в камеру нужно, направляя дно банки на предмет, а изображение будет на экране.

Как наблюдать?

Лучше всего смотреть из затененной комнаты на ярко освещенную улицу. Или в темноте на свечу. Используйте покрывало или одежду, чтобы накрыть себя и камеру с головой. Направьте дно банки (сторону с отверстием) на предмет (окно или свечу), и наблюдайте его перевернутое изображение на экране.
Поэкспериментируйте с расстоянием до глаз и освещенностью.

Правда, получается настоящее чудо? 🙂 Но это совсем не чудо, а оптика!
Кроме демонстрации детям этого оптического явления в образовательных целях, камера-обскура может быть полезной при наблюдении солнечного затмения. На солнце смотреть напрямую вредно для зрения, а через отверстие камеры его изображение будет хорошо видно на бумажном экране. Похожий эффект при наблюдении затмения даст просто лист бумаги с дырочкой. Как мы с его помощью наблюдали солнечное затмение, можно прочитать ЗДЕСЬ.

______________________________________________

Другие наши самоделки на тему физики смотрите по тегу “Техническое творчество” и “Научные игрушки”.

А если вам интересны оптические иллюзии, то вот тут у меня с ними еще несколько постов:  Картинка-перевертыш, Волчки, Вращающиеся круги, Радуга

И вот тут еще разные поделки из консервных банок: Ходули,  Карандашницы-роботы, Копилка-тренажер для пальчиков, Микрофон, Паровой двигатель

Камера обскура в домашних условиях за одну минуту

Camera obscura (в переводе с латинского — тёмная комната) по сути то, с чего начиналась фотография. Это самое простое устройство, которое позволяет проецировать изображение окружающего мира на экран. Для этого достаточно сделать тёмный ящик (тёмную комнату) и дырку, через которую в эту комнату будет поступать свет.

Сегодня мы вам покажем очень простой способ, как сделать такую конструкцию у себя дома, не прилагая практически никаких усилий. Этот вариант сработает хорошо, если у вас дома плотные шторы.

Зашторьте окна

Вставьте рулон

Возьмите рулон туалетной бумаги и просуньте его в щель между шторами. Зафиксируйте его заколкой для волос, прищепкой или любым другим удобным способом.



Всё, камера обскура готова.

Свет проникает в комнату через маленькое отверстие и проецирует на стене перевёрнутое изображение пейзажа за окном.

Давайте перевернём фотографию, чтобы лучше разглядеть этот прекрасный закат на фоне гор.

Важно, чтобы свет в комнату поступал только через одно отверстие, так изображение получится намного чётче и понятнее. Контуры не будут двоиться и троиться.

Само собой, солнце в кадре не является обязательным атрибутом сцены. Можно наблюдать изображение даже в пасмурную погоду.

Варианты

В качестве отверстия можно взять что угодно. Чем меньше будет отверстие, тем более резкой получится картинка на стене. Но при этом изображение станет темнее. Camera obscura — это прекрасный опыт, который поможет развлечь детей и взрослых в лучших традициях занимательной науки. Если вы занимаетесь фотографией, то этот эксперимент поможет лучше понять, как работает фотоаппарат. Не все фотографы это знают.

На похожем принципе работают так называемые пинхол (pinhole) или стеноп камеры, где вместо объектива используется обычное отверстие малого размера. Размер можно подбирать опытным путём, но обычно он похож по размеру на булавочное отверстие, отсюда и английское название pinhole. Вы можете сделать такую камеру самостоятельно, склеив из бумаги (снимать придётся на плёнку) или просто использовав любую цифровую камеру со сменным объективом.

Для более наглядного представления, посмотрите наше короткое видео. Там есть очаровательный таймлапс, так что не пожалейте двух минут, чтобы его увидеть.

Не забудьте подписаться на канал, чтобы следить за новыми интересными статьями. Наша цель — сделать фотографию доступной и понятной, а обучение приятным и весёлым занятием. Для общения приглашаем всех на наш Телеграм канал.

Надеемся, статья и видео оказались для вас полезны. Будем рады любой поддержке с вашей стороны, чтобы мы могли готовить ещё больше интересных материалов.

Превратите свою комнату в камеру-обскуру

Что такое камера-обскура?

Хотя в названии может быть слово «камера», камера-обскура на самом деле больше похожа на проектор. Это устройство, используемое при использовании темной комнаты или коробки и добавлении небольшого отверстия в одной стене, которое пропускает свет. Свет, проходящий через отверстие (маленькое отверстие), создает проекцию на другие стены. Это была древняя техника, веками использовавшаяся художниками и учеными. Художникам это нравилось, потому что это позволяло им изучать перспективу, прорисовывать пейзажи и легко подбирать цвета. Ученым это понравилось, потому что они могли использовать его для наблюдения за астрологическими событиями, такими как солнечные затмения, не глядя прямо на солнце, а само устройство является захватывающей демонстрацией того, как распространяется свет.

Как сделать камеру-обскуру в моей комнате?

Посмотрите это видео о том, как Джульетта превращает свою комнату в камеру-обскуру, а затем получите инструкции, чтобы сделать это самостоятельно!

Материалы

  • Комната (желательно с глухой стеной напротив окна)
  • Картон (достаточно, чтобы закрыть все окна в комнате)
  • Малярная лента
  • Ножницы
  • Линейка или втулка от рулона туалетной бумаги
  • Кусок картона

Процедура

Шаг первый : Вырежьте из центра картона небольшой квадрат размером не менее 2×2 дюймов.

Шаг второй : Закройте окна картоном, используйте малярную ленту, чтобы зафиксировать картон на месте, и закройте все просветы.

Шаг третий : С помощью линейки измерьте и начертите круг диаметром 1,5 дюйма в центре картона. Вы также можете проследить внутреннюю часть рулона туалетной бумаги.

Шаг четвертый : Вырежьте нарисованный круг из картона.

Шаг пятый : Приклейте отрезанный кусок картона скотчем к отверстию картона размером 2×2 дюйма. (убедитесь, что круг не закрыт.)

Шаг шестой : Закройте дверь и заблокируйте лишний свет, который может попасть в комнату.

Теперь все, что вам нужно сделать, это подождать в комнате около 10 минут, чтобы ваши глаза привыкли к темноте, и вы сможете увидеть проекцию на стене напротив проема!

Что за наука: Почему проекция перевернута?

Свет проходит через апертуру по прямой линии, что приводит к перевернутому изображению. (рисунок Джульетты)

Свет распространяется по прямой линии, если только его путь не блокируется или не изменяется чем-то вроде зеркала или воды. Но поскольку есть отверстие, пропускающее свет, весь свет, по сути, направляется через апертуру, пути света пересекаются друг с другом и создают перевернутую проекцию света. Точно так же свет проходит через наши собственные глаза. Единственная причина, по которой мы видим вещи правильно, заключается в том, что наш мозг умеет переворачивать изображение, чтобы мы не спотыкались все время!

Со временем были добавлены зеркала, чтобы изображение можно было наблюдать с правильной стороны. А также ученые экспериментировали с размером апертуры и линз, чтобы проекция могла пропускать больше света и быть сфокусированной.

Подробнее

Что произойдет, если изменить размер апертуры? Попробуйте отверстие другого размера и наблюдайте за результатами.

Замечаете ли вы какие-либо изменения, если используете для покрытия окна другие материалы?

Подпишитесь на нашу рассылку, чтобы быть в курсе новостей и мероприятий ScienceWorks Online!

Портативная камера-обскура | Переформирование фотографии

В книге «Переформирование фотографии» камера как зритель описывает, как видоискатели камеры, системы просмотра и объективы позволяют нам видеть. Инструкции учат, как сделать камеру-обскуру, затемненную комнату, позволяющую визуализировать внешний мир. Вы также можете узнать, как сделать переносную камеру-обскуру (см. несколько примеров ниже). Далее мы сосредоточимся на портативных камерах и на том, как использовать видоискатель для ориентации визуального мира по вертикали или горизонтали; как линза влияет на то, сколько мы можем видеть, какая часть находится в фокусе, а также на масштаб или близость объектов по отношению друг к другу.



Портативные камеры-обскуры

Камера-обскура представляет собой светонепроницаемую камеру с небольшим отверстием в середине одной стены. Через это отверстие проникает свет, проецируя движущееся изображение событий, происходящих непосредственно за пределами помещения. Вы можете сделать камеру-обскуру, изменив любое замкнутое пространство или построив новую комнату в любом месте. Вы можете сделать маленькие или переносные камеры-обскуры из любого светонепроницаемого контейнера: картонных или деревянных ящиков, книг, палаток и т. д. Инструкции в книге объясняют, как превратить картонную коробку в переносную камеру-обскуру.

фото : Р. Модрак. Групповой просмотр с переносной камерой-обскурой .





головка камеры

Энди Маттерн и команда головок камеры (Джо Керчер, Марк Криц и Брэди Макларан) создали лачугу с головкой камеры в Art Shanty Projects на Медисин-Лейк, Миннесота. Их мобильная лаборатория дала участникам возможность увидеть озеро и рыбацкие домики позади них с помощью камеры-обскуры, надетой на их головы. Их навороченная версия дизайна портативной камеры-обскуры Reframing Photo (страницы 52–53 в книге) включает ремешок на голову и тонкую полоску.

Все Головка камеры фотографий любезно предоставлены Энди Маттерном.





























pinhole pedallers

Sam White построил большую камеру-обскуру и упаковал ее в велосипедные прицепы, а затем вместе со своей командой отправился в путь, чтобы поделиться магией фотографической проекции с Великобританией.
