Лазерный уровень своими руками, юстировка, калибровка

Лазерный уровень – незаменимая вещь в бытовом хозяйстве. Эксплуатация устройства не требует специальных навыков, достаточно установить прибор на необходимую местность и дождаться постройки линий. Разметка производится при соответствии к положению, может быть вертикальной, либо горизонтальной установкой. Готовое изделие продается на торговых рядах по ценам, доступным не каждому домашнему мастеру, поэтому существуют способы изготовить прибор своими руками.

Лазерный уровень своими руками

Конструктивные особенности лазерных уровней

Внешний вид устройства компактен, конструкция крепления позволяет устанавливать на любой тип поверхности. Перед изготовлением лазерного нивелира своими руками необходимо ознакомиться с его основными составляющими:

  • магнитная конструкция;
  • элементы штатива;
  • специальные ремни скрепляющего предназначения.

Кроме метода установки, строительные нивелирные установки лазерного типа различаются методом передачи и проецирования к поверхности луча.

Материалы, применяемые к указанию точного направления, проецируют подсвеченный элемент. Приборы, указывающие состояние плоскости, имеют оптические элементы, способными преобразовывать луч в плоскость. К сегодняшнему дню имеется множество нивелиров, однако мастерами своего дела востребовано немного установок, подкатегории которых:

  • Ротационная конструкция прибора позволяет вращаться оптической головке вокруг оси, что проецирует точные показания. Универсальное устройство подходит для различных строительных работ, надежный корпус обеспечивает защиту от агрессивной окружающей среды.
  • Несколько источников лазерного уровня позволяют создавать позиционную плоскость. Находит применение устройство при отделочных работах сооружений.
  • Самовыравнивающее устройство комплектуется маятником внутреннего расположения. Оптическая головка настроена на параллельную работу с пятью направлениями, с крестообразным прицелом. Может использоваться в работах отделочного, различного типа.

Схема для сборки лазерного уровня

Конструкция незаменима при ремонте или строительстве в домашних условиях, зачастую приборами пользуются профессионалы.

Домашнему мастеру приобретение готового устройства обойдется в копеечку, а разметка большого объема обычным уровнем отнимает достаточное количество времени. Поэтому существуют способы изготовить лазерный уровень своими руками, производство различается по уровню сложности исполнения.

Основные материалы

Простейшая конструкция может быть изготовлена из неиспользуемых предметов своими руками. Уровень с лазерной указкой изготовить не сложно, достаточно подготовить необходимый материал и следовать инструкции. Не стоит пренебрегать инструкции и делать по своему, перед внедрением изменения, необходимо изучить конструкцию, т.к. параметры на выходе могут стать неверными. Для простейшей установки понадобиться:

  • обычная лазерная указка, реализуется в канцтоварах или магазинах детских игрушек;
  • пористая резина достаточной толщины, но небольшого размера;
  • небольшой пузырьковый уровень простого типа, который перед использованием проверяется на точность показаний;
  • деревянный брусок, размером спичечного коробка, предварительно отшлифованный;
  • опора в роли ровной палки;
  • лист фанеры 10×10;
  • соответствующий диаметру указки металлический хомут или толстой пластиковой штрабсы;
  • шурупы.

Материалы для создания лазерного уровня

После подготовки всего списка материалов, своими руками можно начинать производить процесс сборки требуемого изделия.

Простейший уровень из лазерной указки

Обычный вариант установки может потребовать финансовых затрат только на покупку лазерной указки, остальные составляющие имеются у каждого домашнего мастера. Своими руками необходимо изготовить подходящее крепление указки, чтобы ей возможно было производить вращение. Самодельный лазерный уровень потребует следующих дополнительных инструментов:

  • указка;
  • брус размером 2,5 см, длинной 50 см;
  • электродрель;
  • шнур;
  • палка в виде опоры.

Уровень из лазерной указки

Сборка производится соблюдая последовательность, произвести действия несложно, важно иметь подручный материал.

  1. В бруске производится сверление отверстий с обеих сторон, в одно из них устанавливается шнур, другое предназначено для индикатора.
  2. После монтажа своими руками лазерной указки, крепится веревка, основной задачей которой является подвешивание конструкции. Диаметр отверстий должен быть немногим больше шнура, для свободного хода.
  3. Веревку необходимо плотно затянуть, опорой используется любая подходящая палка.

Основным требованием является надежное крепление опоры, если это условие не соблюдается, показания уровня считаются неверными.

Лазерный уровень из пенопласта и емкости с водой

Созданные более точного механизма возможно при домашних условиях, добавив к конструкции некоторое составные части. Понадобится удобная емкость, которой можно свободно расположить механизм, пластыри или пластилин, плавучий элемент, в качестве него хорошо подходит плотный пенопласт.

Лазерный уровень производится своими руками, имеет некоторые особенности при процессе сборки, которые важно соблюдать для получения точного измерительного прибора.

  1. Небольшая емкость, в качестве которой могут быть неиспользуемая кастрюля либо ведро, заполняется водой.
  2. На куске пенопласта необходимо закрепить лазерный индикатор, насадка должна быть точечной, крепление производится хомутом, пластилином или другим доступным способом. Усадка производится строго по вертикали, без отклонений, данном случае возможно упустить точность всей установки.
  3. Установка резервуара производится на нужной высоте, включается указатель.
  4. Плавно изменяя положение индикатора, отмечаются точки на стенах помещения, все отметки находятся ровно по отношению к горизонту.

Точности измерения в данном случае трудно добиться, однако при отделочных работах данный уровень вполне способен заменить примитивные системы разметки.

Лазерный крест своими руками

В бытовом хозяйстве важно качественно установить детали интерьера, мебель, картины и множество других предметов на стены. Для этих целей изготавливается самодельный уровень, проекция которого на выходе выглядит в форме креста. Из материалов применяется треножный механизм от фотоаппарата или видеокамеры, которая может быть изготовлена своими руками, дисковый старый плеер.

На треноги устанавливается крестовая форма, произведенная из лазерных указателей, положением, разрешающим вращение в нужном направлении. Для этого возможно применить приводную составляющую от дискового плеера. Регулировка по высоте устанавливается путем трубки, регулирующей положение. Диски при количестве нескольких штук склеиваются между собой и монтируются к приводу плеера. Самодельная конструкция закрепляется в конце работы, для этого можно применить супер клей или хомуты.

Данная конструкция, изготовленная своими руками, позволит регулировать установку любым направлением, не производя изменение высоты маркировки. Таким устройством возможно наиболее точно выставить уровень на любых поверхностях, но изготовление потребует небольших финансовых затрат.

Основные достоинства самодельного инструмента

Важно понимать при использовании прибора, изготовленного своими руками, что сверхточных данных от него получить невозможно.

Операции, производимые устройством могут быть на открытом пространстве, небольших расстояниях в отличие от покупных аналогов. В бытовых условиях модифицированный лазерный уровень позволит использовать механизм взамен обычному пузырьковому устройству.

Основные отличия:

  • Скорость разметки значительно возрастает, т.к. уровень выставляет точные значения на плоскости. При работе с напарником, возможно произвести разметку помещения считанными минутами, что значительно экономит драгоценное время.
  • Погрешность существует, но ее значение минимально и подходит практически для всех типов отделочных работ. Простая конструкция позволит использовать прибор даже начинающему мастеру.
  • Длинна луча зависит от мощности приобретаемого лазера, при больших объемах возможно увеличить параметр, используя специальный материал, приобретенный в радиодеталях.

Основным достоинством прибора является возможность проекции на горизонтальной плоскости. Данная возможность позволяет контролировать домашнему мастеру качество разметки как вертикального, так и горизонтального положения. Применяется лазерная структура при отделочных работах, установке мебели, других видах строительства. Также возможно использовать уровень, изготовленный своими руками, на улице, при возведении ограждений или небольших пристроек.

Важность прибора понимает каждый домашний мастер, однако прямиком отправляться в строительный магазин не представляется нужды. Необходимо точно понять, если работы не столь сложные, можно изготовить механизм своими руками из подручных средств, существенно сэкономив бюджет.

Юстировка нивелира

После изготовления самодельного устройства необходимо грамотно его настроить.

При использовании варианта с водяной системой измерения проблем не возникает, основной регулировки требует опорное строение.

Лазерный дальномер какой лучше - учимся выбирать правильно

Лазерные дальномеры представлены на рынке уже довольно давно и с каждым годом производители представляют новые модели с новыми функциями. Чтобы помочь вам разобраться в вопросе: «Лазерный дальномер какой лучше?» — мы сделали краткий обзор популярных моделей и расскажем на какие критерии при выборе стоит обратить внимание.

Без чего невозможно даже представить любые строительные или ремонтные работы, независимо от масштабности и уровня сложности – это без проведения измерений и без выполнения разметки. Точность и аккуратность таких операций всегда становятся залогом качества и долговечности получаемого результата. Поэтому измерительный инструмент всегда является безусловной важной составляющей инструментального арсенала любого хозяина дома или квартиры.

Лазерный дальномер какой лучше

Одним из базовых измерений всегда является определение расстояний и линейных размеров объектов.

Уже эти величины, в свою очередь, становятся исходными для расчётов, например, площадей и объемов. С давних пор для этих целей, помимо обычных линеек, использовался шнур с нанесенными на него отметками, соответствующий единицам длины. Привычная рулетка — это такой же инструмент, только вместо шнура применена металлическая, матерчатая или пластиковая лента с нанесенной шкалой. Вполне удобно и точно, но если измеряемые расстояния небольшие, или если при выполнении промеров есть помощник. А вот в одиночку, да на значительных длинах – приходится «дробить» измеряемый участок на более мелкие, что, безусловно, сказывается и на времени выполнения работ, и на их точности.

Иное дело, если в распоряжении есть компактный и точный прибор – лазерный дальномер (или, как его еще часто называют – лазерная рулетка). Выполнение измерений занимает считанные секунды, а точность получаемых результатов – выше всяких похвал. Кроме того, современные инструменты такого типа нередко имеют и дополнительную функциональность – позволяют быстро провести необходимые расчёты, так сказать, в «полевых условиях».

Разнообразие представленных в продаже моделей – весьма широкое, поэтому перед приобретением будет нелишним получить информацию – лазерный дальномер какой лучше.

Обратите внимание на новую статью на нашем портале — «Лазерный уровень какой выбрать».

На чем основана работа лазерного дальномера

Нет никакого сомнения в том, что все высокотехнологичные разработки в первую очередь проходят «апробацию» в военной сфере. Когда автор этих строк в далеком 1981 году поступил в Одесское высшее артиллерийское училище, первые навыки ведения разведки осваивались еще на стереоскопических дальномерах ДС-1 и ДС-2. Но, кстати, работать на них с достаточной степенью точности могли очень немногие. Поэтому великим «откровением» для нас стало изучение лазерного дальномера ДАК-1, который в те годы считался секретным образцом вооружения.

Дальномер артиллерийский квантовый ДАК-1 – когда-то считался чудом современной техники. Но это только приемо-передатчик, а к нему ещё шел массивный приборный блок с аккумуляторами питания.

Нашу радость омрачало лишь то, что доставка дальномера на наблюдательный пункт превращалась в немалое испытание. Комплект представлял собой два тяжеленных металлических ящика и треногу. Поэтому, хорошенько попотев на занятиях, мы строили смелые мечты, что когда-нибудь подобная техника станет намного компактнее, и будет являться чуть ли не предметом индивидуальной экипировки артиллерийского разведчика.

Так оно и получилось, но значительно позднее.

Со временем военные разработки перекочевали и в общедоступную сферу, в частности — в строительство. А развитие технологий привело к тому, что прибор такого принципа действия сейчас можно запросто купить в магазине.

Безусловно, лазерные дальномеры, которые сегодня предлагаются потребителю, по своим возможностям все равно уступают современной военной технике. Но от них и не требуется измерений, исчисляемых многими сотнями метров и километрами. А вот принцип работы и тех и других – очень схожий.

Измерение расстояния основано на способности оптически непрозрачной поверхности отражать направленный на нее световой поток. То есть, если направить на «цель» мощный световой импульс, выработанный встроенным излучателем (лазером), а затем засечь отраженный сигнал, то, зная скорость света, можно определить и расстояние до объекта.

Но на деле измерение производится несколько иначе. Дело в том, что скорость света – огромна, и при небольших измеряемых расстояниях приходится оперировать крайне малыми временными интервалами, измеряемыми наносекундами. Изготовить компактный таймер, который мог бы очень точно производить засечку столь малых интервалов – очень сложная и дорогостоящая задача. Поэтому в строительных дальномерах используется принцип зачески фазового сдвига отраженного светового инфракрасного импульса.

Принцип измерения дальности дол объекта по фазовому сдвигу отраженного инфракрасного луча

При нажатии кнопки пуска излучатель лазерного дальномера генерирует световой луч строго определенной длины волны и частоты. Направленный на в нужную точку луч отражается от неё, и принимается фотоприемником прибора. Во встроенном микропроцессоре сравниваются фазы луча на выходе из прибора и отраженного. Так как частота и длина волны излучения известны, с высокой точностью можно оценить расстояние, пройденное лучом. Погрешность обычно составляет не более половины длины волны, что дает ошибку в пределах 1÷1,5 мм на метр измеряемого расстояния, что для условий строительства считает отличным показателем.

Существуют и иные типы дальномеров. Так, в мощных приборах, способных то

что представляет собой лазерная рулетка? Электронная рулетка какой фирмы лучше и как правильно ею пользоваться?

Лазерные дальномеры являются востребованными инструментами и пользуются большим успехом как у профессиональных строителей, так и у домашних умельцев. Устройства пришли на смену традиционным металлическим рулеткам и сразу заняли достойное место на современном рынке измерительных приборов.

Особенности прибора

Лазерный дальномер представляет собой особо точный измерительный инструмент, с помощью которого измеряют труднодоступные элементы конструкций и определяют их площадь. Благодаря широким функциональным возможностям дальномеры широко используют в различных сферах: строительстве, где с их помощью измеряют расстояние между вертикальными и горизонтальными поверхностями, высчитывают площадь помещений и рассчитывают их объём, определяют длину ската крыш и угол их наклона, а также находят площади наклонных стен и длину их диагоналей. Более того, линейка-дальномер способна работать со значительными площадями и величинами, из-за чего может использоваться не только в строительстве, но и в охотничьем деле. Охотничьи модели имеют монокулярную конструкцию и способны высчитывать удалённость цели с дистанцией до 2 км, отображая при этом результат в окуляре.

Приборы часто оснащены баллистическим калькулятором, способным точно рассчитывать скорость движущегося животного. Однако для строительных нужд они не подходят: погрешность в измерениях составляет плюс/минус метр, что для работы в помещениях абсолютно недопустимо. В строительных и топографических моделях погрешность измерений находится в пределах 1-1,5 мм и зависит от вида отражающей поверхности.

Дальность измерения таких образцов составляет до 200 м.

Более мощные топографические приборы используют для нарезки земельных наделов и при выполнении процедур межевания. И если раньше хозяевам огородов нужно было обходить их с металлическими рулетками, и на основе полученных данных самостоятельно производить расчёты, то сегодня все вычисления делает прибор. Если же необходимо измерить расстояние до какого-либо объекта, находящегося в воде, то тут на помощь придёт электронный лазерный дальномер навигационного типа.

Такие модели часто устанавливаются на малых судах речного и морского флота.

Устройство и принцип работы

Лазерные дальномеры имеют довольно непростое устройство и состоят из крепкого износостойкого корпуса, оснащённого протекторными накладками и предохраняющими приборы от повреждений при случайном падении. Внутри корпуса установлен оптический лазер-излучатель, служащий для генерирования и посыла луча на объект, и оптический отражатель, принимающий отраженный от объекта луч.

Устройство оснащено микропроцессором со встроенной программой, благодаря которой полученные результаты обрабатываются и выводятся на экран дисплея.

Конструкция дополнена оптическим прицелом, позволяющим чётко сфокусировать луч в заданной точке, и пузырьковым уровнем (ватерпасом), дающим возможность выровнять дальномер на твёрдой поверхности. Строительные модели дополнительно оснащены функцией блокнота и калькулятора, с помощью которых прибор сам выполняет нужные расчёты и сохраняет их в памяти. Практически все устройства оснащены графическим дисплеем с подсветкой, позволяющим работать в тёмное время суток, и мембранной герметичной клавиатурой с функциональными клавишами, не допускающей попадание воды внутрь инструмента.

Многие современные модели лазерных дальномеров оснащены дополнительными опциями. Особого влияния на работу прибора они не оказывают, зато сделать его эксплуатацию более удобной и понятной, безусловно, могут. К числу таких функций относят визир, предназначенный для визуального приближения объекта измерения. Он выполнен в виде миниатюрной камеры и работает наподобие цифрового увеличителя – зума. Опция является очень удобной при работе с большими расстояниями и позволяет более точно сфокусировать направление лазерного луча. Не менее приятными бонусами являются термометр, цифровой дисплей с цветным изображением и датчик измерения угла наклона, способный фиксировать уклон в пределах 45 градусов.

Последняя функция особенно необходима при расчёте углов ската кровли и при вычислении расстояний на криволинейных поверхностях.

Принцип действия прибора достаточно прост и заключается в следующем: лазерный сигнал, испускаемый излучателем, доходит до заданного объекта, отражается от него и возвращается назад. Прибор, зная скорость сигнала, фиксирует время, за которое тот преодолел то или иное расстояние, после чего автоматически высчитывает удаление до объекта. Работа дальномера осуществляется от элемента питания, что делает инструмент абсолютно автономным и позволяет пользоваться им в полевых условиях.

Виды

Классификация лазерных дальномеров производится по таким критериям, как функциональность и принцип работы. По функциональным возможностям устройства делят на три группы, первая из которых представлена простыми моделями с дальностью действия до 30 метров. Такие образцы относятся к категории бытовых инструментов и используют для частного строительства и мелких измерений. Преимуществами бытовых моделей является низкая стоимость и простота использования.

К минусам относят неспособность работы с большими расстояниями и невозможность измерения углов наклона.

Вторая группа является самой многочисленной и представлена приборами с дальностью действия до 80 м. Устройства оснащены стандартным набором функций, включающим в себя возможность сложения и вычитания, нахождения площади и объёма, а также опцией изменения единиц измерения, памятью последних значений, подсветкой экрана и звуком. Некоторые модели способны работать с двумя и более точками отсчёта и оборудованы таймером. Главным преимуществом приборов среднего класса является их универсальность. К минусам относят неспособность работы с большими расстояниями и невозможность измерения углов наклона.

Это позволяет использовать дальномеры как для профессиональной деятельности, так и для работы в домашних условиях.

К плюсам также относят приемлемую стоимость, широкий модельный ряд, простое и понятное управление и длительный срок эксплуатации устройств. Что касается минусов, то особых недостатков у моделей этой группы не выявлено. Исключение составляют жалобы отдельных пользователей на невозможность измерения углов и сложных криволинейных конструкций.

Однако такие претензии можно считать субъективными, так как для выполнения подобных работ требуются приборы совсем другого класса.

К третьей группе относят высокотехнологичные образцы, которые помимо вышеперечисленных функций, способны выполнять сложные математические расчёты, определять размеры недоступных элементов, высчитывать длину изогнутых линий, вычислять площади треугольников, цифровые значения углов и определять координаты заданных точек. Такие дальномеры способны работать с расстояниями от 100 до 300 м, оснащены встроенной видеокамерой либо оптическим визиром и благодаря мощной подсветке дисплея могут использоваться в тёмное время суток. К преимуществам образцов относят многофункциональность, современный дизайн и наличие большого количества дополнительных функций. Недостатком считают высокую стоимость моделей, что вполне объяснимо широким спектром их возможностей и отличными рабочими качествами.

Следующим признаком классификации лазерных дальномеров являются принцип действия устройств. По данному критерию выделяют импульсивные и фазовые образцы.

Импульсивные

Дальномеры этого вида включают в свой состав излучающий детектор и импульсный лазер. Для того чтобы вычислить расстояние до заданной точки, он умножает время прохождения волны на скорость света. Благодаря мощному импульсу модели способны работать с достаточно большими расстояниями (от 1 км) и часто устанавливаются на военных прицелах. Отличительной особенностью импульсивных дальномеров является короткий световой «выстрел» и низкая чувствительность к прерыванию сигнала, что позволяет им эффективно работать под воздействием неблагоприятных факторов внешней среды, например, при большом транспортном потоке, дожде или боковом ветре

Фазовые

Такие дальномеры, в отличие от предыдущего вида, не способны работать на больших расстояниях, однако отличаются высокой точностью измерений и стоят гораздо дешевле импульсивных аналогов. Последнее обусловлено отсутствием дорогостоящего особо точного таймера, которым укомплектованы импульсные образцы. Принцип действия фазовых дальномеров состоит в том, что лазерный луч уходит на объект с одной фазой, затем отражается и идёт назад уже с другой. Устройство в это время принимает во внимание сдвиг фаз и определяет дальность расположения объекта.

Двухфазная траектория волны позволяет прибору рассчитывать расстояния с особой точностью, что делает фазовые модели наиболее востребованным видом измерительного оборудования. В случае если объект удалён на расстояние, которое превышает длину волны, лазер отправляет сигнал несколько раз с разной частотой модуляции. Далее в работу включается микропроцессор, который решает систему линейных уравнений и с особой точностью высчитывает расстояние до объекта. Погрешность измерения фазовых моделей составляет +/-0,5 мм, дальность действия не превышает 1 км.

Лучшая рулетка - что это? Выбирать между лазером и лентой | Своими руками

Рулетку можно купить в любом магазине за 50 рублей. Этот простой измерительный инструмент есть в каждом доме. Но при ремонте и строительстве обычная 3-х метровая рулетка незаменима.

ЛЕНТОЧНЫЙ РОЛИК

Это измерительный инструмент в виде стальной маркировочной ленты, намотанной на барабан в пластиковом или металлическом корпусе. Механизм возврата обеспечивает втягивание ленты внутрь корпуса, а стопорный механизм фиксирует ее.Основное отличие моделей - длина и ширина стальной ткани. Стандартная длина рулетки для домашнего использования - 5 м. Главное преимущество этого вида - невысокая стоимость.

ЛЕНТОЧНЫЙ ЦИФРОВОЙ РОЛИК

Оборудован жидкокристаллическим дисплеем, на котором отображаются точные параметры измеряемого объекта. Устройство работает от батареек или аккумуляторов напряжением 1,5 В.

Система автоматического отключения индикации в некоторых моделях позволяет сэкономить заряд элементов питания.Преимущество - более точные измерения.

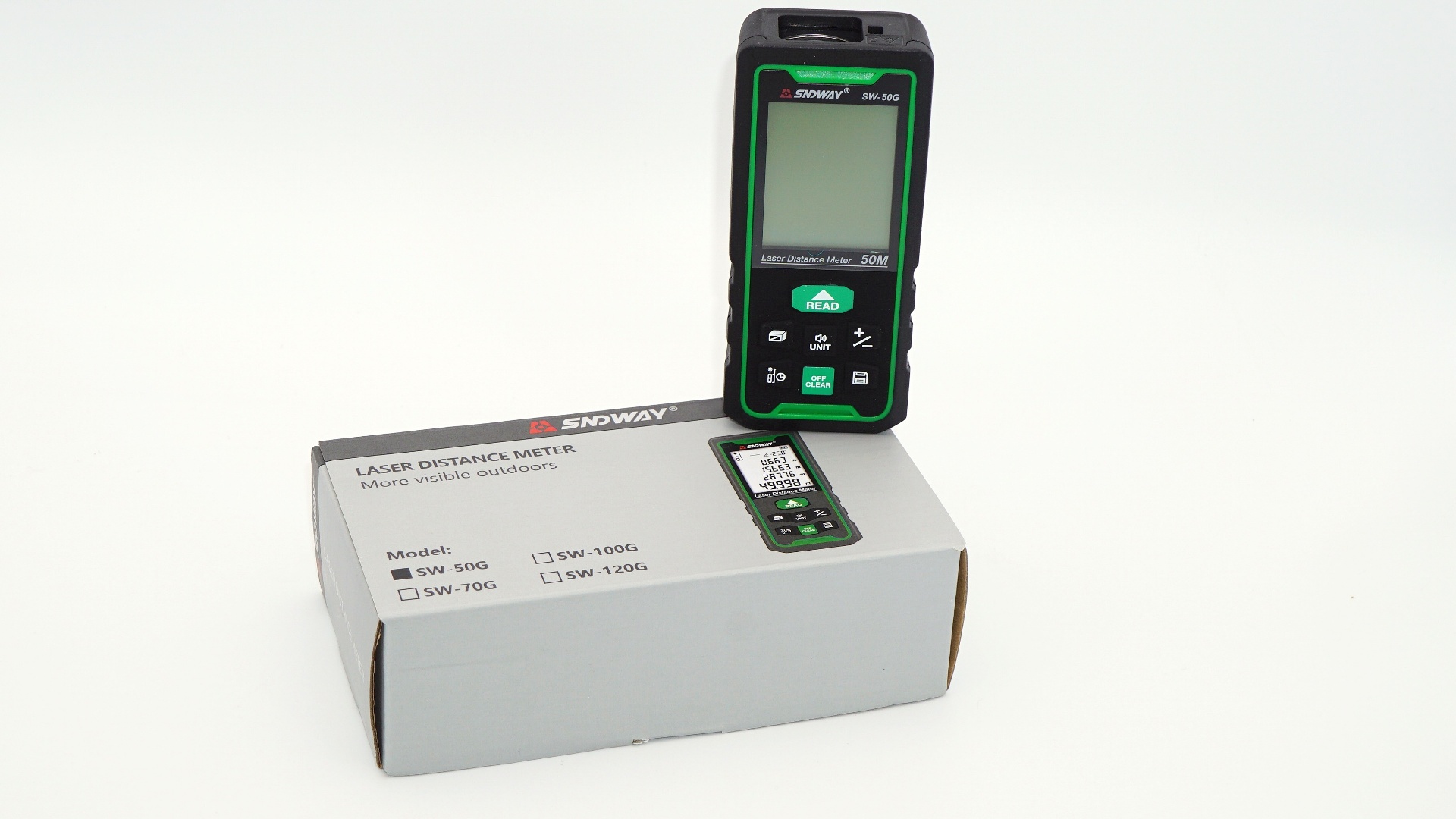

ЛАЗЕРНАЯ РУЛЕТКА

Прибор генерирует лазерный луч, отраженный от стены: он позволяет прибору записывать пройденное расстояние за доли секунды. Из всех видов эти устройства самые дорогие, так как пользоваться ими очень удобно. С измерениями справится один человек, а все необходимые расчеты производит сам аппарат.

Самые технологичные модели позволяют не только измерить ширину и высоту стен, но и рассчитать площадь и объем помещения.

Единственный недостаток - высокая цена.


Смотрите также: Как и что выбрать, как пользоваться лазерной рулеткой - дальномер


ПОЛЕЗНЫЕ СОВЕТЫ

Приобретая рулетку типа рулетка, обратите внимание на форму измерительной ткани: она может быть абсолютно плоской или слегка вогнутой. Последний вариант предпочтительнее, так как вогнутая перемычка меньше изгибается во время измерения, а значит, более удобна.

STOP BELT STRETCH Должен работать в двух режимах: один полностью останавливает движение ленты, и стопор не нужно удерживать пальцем; в другом - холст временно заблокирован, пока оператор держит кнопку.При отсутствии первого режима пользоваться прибором намного сложнее.

ПОКУПАЯ ЛАЗЕР ПРОДОЛЬНЫЙ, поинтересуйтесь у продавца, есть ли на этом приборе справка из государственного реестра средств измерений. Этот документ подтверждает, что модель успешно прошла все необходимые проверки и испытания и пригодна для использования на территории Российской Федерации. При отсутствии сертификата есть риск приобрести некачественный прибор.

Как выбрать рулетку

ЛЕНТОЧНЫЙ РОЛИК?

Самые важные критерии.

1. Длина и ширина ленты.

Для работы внутри квартиры подойдет рулетка длиной 5-10 м и шириной 12,5-25,0 мм. Чем шире лента, тем дольше ее можно вытянуть, не опасаясь, что она порвется. Использовать широкие ленты - намного проще.

2. Защитное покрытие. Специальный состав, нанесенный на ленту, защищает ее от коррозии. В дорогих моделях полотно покрывают слоем цинка, иногда меди. Срок службы инструмента во многом зависит от наличия защитного слоя.

3. Конструкция корпуса.

Хорошо, если корпус изделия снабжен резиновыми вставками: в руках такая рулетка не скользит. Мягкой резиной следует оформить и выходное отверстие, чтобы накипь ленты не стиралась быстро.

ЛЕНТОЧНЫЙ ЦИФРОВОЙ РОЛИК?

Выбирая эту рулетку, стоит интересоваться, сколько часов инструмент проработает без замены батареек. Кроме того, важно, чтобы ЖК-экран и клавиатура имели подсветку.

ЛАЗЕРНАЯ РУЛЕТКА?

Для использования в квартире достаточно приобрести устройство с минимальной дальностью действия (до 30 м). Желательно иметь встроенную память, которая позволит записывать результаты. Погрешность измерения не должна превышать 3 мм. Если вы планируете работать на улице, модель должна быть оснащена оптическим прицелом. Этот элемент поможет увидеть луч в ясную солнечную погоду. Не мешайте треноге: фиксированное положение установленного инструмента увеличивает точность его измерения.

Как использовать

ЛЕНТОЧНЫЙ РОЛИК

Для измерения ширины плоскости рулетку от одного угла до другого приклеиваем лентой и закрепляем ее свободный конец у начала стены (например, скотчем).

Проконсультируемся с крайним значением шкалы и запишем.

Будет легче работать, если задействовать помощника по всем направлениям.

ЦИФРОВАЯ ПОЛОСА

Процесс измерения цифровой рулетки мало чем отличается от измерений с помощью классического инструмента.

При работе с «цифрой» результаты должны считываться со встроенного дисплея.

ЛАЗЕРНАЯ РУЛЕТКА

Направляем лазерный луч по стене снизу вверх (от пола) или по горизонтали. Зафиксируйте прибор в неподвижном положении, прижав его к измеряемой плоскости, затем нажмите красную кнопку (Вкл.). После звукового сигнала на экране появляется числовое значение ширины или высоты.


См. Также: Виды отверток - выбирайте качественный инструмент


УЛУЧШЕНИЕ РУЛЕТКИ И ЕЕ ПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ - СОВЕТЫ ОТ ЧИТАТЕЛЕЙ


РУЛЕТКА - УНИВЕРСАЛЬНЫЙ ИНСТРУМЕНТ

Представляю вашему вниманию трюк, позволяющий расширить функционал обычной рулетки.

Универсальная рулетка

Иногда приходится разрезать заготовку (например, широкую доску) вдоль на определенное количество частей, равных по ширине. Чтобы не тратить время на расчеты, использую рулетку. Определившись с количеством деталей (например, 4), удлиняю мерную часть до длины 40 см. Наношу на заготовку под углом и ставлю точки на 10, 20 и 30 см (фото 1). Затем перемещаю инструмент примерно на 25-30 см и проделываю ту же операцию (фото 2). Точками на одном уровне отмечаю дальнейшие разметки - рисую линии.

© Автор: Василий Покрачко


ИНТЕРЕСНОЕ ВИДЕО - РЕМОНТ РУЛЕТКИ СВОИМИ РУКАМИ

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Если рулетка сломалась (возвратная пружина) Реанимируем старую рулетку - используем ...
  • Устройство для складывания белья своими руками УДОБНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ СКЛАДЫВАНИЯ ОДЕЖДЫ...
  • Полезные советы и идеи - выпуск из 20 Полезные народные советы для дома . ..
  • Коробка с секретом своими руками - фото мастер-класс ШАШКА ЗАГАДКА СВОИМИ РУКАМИ ШАГ ЗА ШАГОМ Сегодня ...
  • Как украсить дачу - идеи и фото ПРАЗДНИЧНЫЕ ФАНТАЗИИ В ШЕСТИ СОТНИ ВЕЛИКИХ ...
  • Тростниковая швабра своими руками КАК СДЕЛАТЬ СТАРИННУЮ ДРАЙНУ ...
  • Козочки складные устойчивые для мастерской своими руками - фото и чертежи Козочки складные для цех ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • Настольный лазерный резак DIY | Hackaday.io

    ・ Состав Smart Laser Mini

    ・ Laser

    В качестве лазерного диода мы используем синий лазерный диод 1,6 Вт в пакете TO56 от OSRAM Ltd.

    http: //www.osram-os. com / Graphics / XPic1 / 00088311_0.pdf / PL TB450B.pdf

    Лазерный диод охлаждается теплоотводом и вентилятором, а также снижает повышение температуры лазерного диода.

    И крышка для блокировки света лазера установлена ​​на лазерном модуле.

    Загрузить файл данных

    http://www.thingiverse.com/thing:1026345/#files

    ・ Оси

    Smart Laser Mini Оси представляют собой линейную направляющую OpenBuilds с V-образным пазом (20 x 20 мм) と Delrin Mini V Рулевое колесо. Благодаря использованию V-Slot количество деталей будет уменьшено, а механизм станет простым.

    http://openbuildspartstore.com/v-slot-linear-rail/

    http: // openbuildspartstore.com / delrin-mini-v-wheel /

    ・ Акриловые детали

    Smart Laser Mini используется для изготовления акриловых изделий толщиной 5 мм, например пластин.

    Загрузить файл данных

    http://www.thingiverse.com/thing:1026345/#files

    ・ Двигатели

    Использовать 3 шаговых двигателя NEMA17 (JK43HS34)

    ・ Контроллеры

    Встроены 2 драйвера A4988 специальный щит для Arduino Mega.

    Он называется «Smart Laser Mini Shield»

    Встроенный Smart Laser Mini Shield для Arduino Mega

    Arduino Mega

    https: // www. arduino.cc/en/Main/ArduinoBoardMega2560

    Драйверы A4988

    https://www.pololu.com/product/1182

    Smart Laser Mini Shield, разработанный с использованием KiCad.

    http://kicad-pcb.org/

    Загрузите файл проектных данных Smart Laser Mini Shield с GitHub.

    ・ Файлы данных KiCad

    ・ Принципиальная схема (pdf)

    ・ Перечень деталей

    https://github.com/smartDIYs/SmartLaserMiniShield

    ・ Прошивка

    Программное обеспечение контроллера основано на GBRL (http: / / bengler.no / grbl), который модифицировал Lasersaur (http://www.lasersaur.com/). Компьютер и контроллер подключены через COM (USB), связь осуществляется с помощью G-кода.

    ・ Программное обеспечение для ПК

    Программное обеспечение для ПК также основано на Lasersaur.

    Он сделан на Python, HTML и JavaScript, поэтому может работать на различных платформах, таких как Windows, Mac и Linux.

    Это программное обеспечение для ПК является системой сервер-клиент.

    Запустите серверное программное обеспечение на ПК, на котором вы хотите работать, и запустите сеанс браузера в качестве клиента на том же ПК для доступа к серверному программному обеспечению.

    Также можно запускать серверное и клиентское программное обеспечение на разных ПК и управлять ими через Интернет.

    Программное обеспечение на стороне сервера создано на основе легкого веб-фреймворка Bottle of Python. Программное обеспечение на стороне клиента создано на HTML и JavaScript.

    ・ Загрузка программного обеспечения

    Загрузите программное обеспечение Smart Laser Mini с GitHub

    https://github.com/smartDIYs/SmartLaserMini

    ・ Рабочие данные

    Что касается Smart Laser Mini, существует два типа рабочих методов.

    1. Векторная резка

    Векторная резка может резать и по внешним формам. Она может быть создана в формате SVG или DXF.

    2. Растровая гравировка

    Растровая гравировка предназначена для печати изображения при горизонтальном сканировании, как и заливка.

    Растровая гравировка может быть реализована путем вставки изображений в формате SVG, PNG или BMP.

    ・ Работа с Raspberry Pi

    Smart Laser Mini также работает с Raspberry Pi. Как вы можете видеть в следующем блоге, мы установили Raspberry Pi 2 и 7-дюймовый монитор на Smart Laser Mini.

    ・ Raspberry Pi 2, монитор и настольный лазерный резак

    http://www.smartdiys.com/blog/raspberry-pi-7-inch-monitor/

    ・ Руководство

    Вы можете проверить это руководство. http://en.smartdiys.com/manual/smart-laser-mini-new/ Это более подробная информация о Smart Laser Mini.

    ・ Группа в Facebook

    Мы создали японскую публичную группу под названием «Поделитесь своей работой с помощью Smart Laser Mini»

    Члены группы публикуют и публикуют собственные работы в Facebook. Скоро создадим в английской версии.

    https://www.facebook.com/groups/1630210010590821/

    Лазерная рулетка

    | SlideME

    Хотите испытать межгалактическое самоубийство? Или вы всегда представляли, что сможете сыграть в веселую выпивку с инопланетными существами? Не ждите больше! Мы перенесли русскую рулетку в космическую эру. Теперь у вас есть шанс испарить кого-нибудь с помощью лазерной рулетки!

    Характеристики:
    - Используйте жесты смахивания и встряхивания для управления лазером
    - Легко использовать и весело играть с вашими друзьями-пришельцами или homo sapien
    - Классная анимация и звуковые эффекты
    - Играйте столько раз, сколько хотите!

    Приложение

    Родительский рейтинг:

    Все (от 6 лет)

    Язык по умолчанию:

    английский

    Поддерживаемые языки:

    Чешский, датский, немецкий, греческий, английский, испанский, финский, французский, иврит, хинди, итальянский, японский, корейский, голландский, норвежский, португальский, русский, шведский, турецкий, китайский, китайский (Китай)

    С рекламой:

    да

    Требования

    Требуется Google Play и / или аккаунт:

    Нет

    Требуются сторонние библиотеки:

    Нет

    Требуется устройство с root-доступом:

    Нет

    Минимальная версия Android:

    Android 2. 2

    Требуется функций:

    Местоположение, Сеть местоположения, Микрофон, Пейзаж экрана, Сенсорный экран, Wi-Fi

    Требуются разрешения:

    Доступ к грубому местоположению, доступ к состоянию сети, доступ к состоянию Wi-Fi, Интернет, изменение настроек звука, чтение с внешнего хранилища, чтение состояния телефона, получение загрузки завершено, запись звука, перезапуск пакетов, вибрация, активация блокировки, запись на внешнее хранилище .
    Лазерная рулетка своими руками: Лазерный уровень своими руками, юстировка, калибровка

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Пролистать наверх
