Cod. 106658 — 02/14
Copyright © 2013 Manfrotto Bassano Italy
INSTRUCTIONS
155 cm 1,16 kg
1,5 kg
61”
2.
55 lbs 3.3 lbs
MKCOMPACTACN-BK
MKCOMPACTACN-WH
MKCOMPACTACN-RD
INTRODUCCIÓN
Este trípode está diseñado para usarse con cámaras fotográficas digitales y de video y tiene
una rótula híbrida única para fotografía y video.
Este trípode es extremadamente compacto y ligero, lo cual lo hace fácil de cargar y de transportar.
ANTES DE USARSE
Y
1. Saque el trípode de su estuche de tela.
2. Ponga de pie el trípode extendiendo sus patas (1). Desbloquee la rótula girando el dial de
bloqueo hacia atrás (2), ponga la rótula en posición horizontal (3) y gire el dial de bloqueo
hacia adelante para volver a bloquear la rótula (4).
INSTALACIÓN DE LA CÁMARA EN LA RÓTULA
Y
3. Abra la palanca (1) y quite el plato rápida de liberación (placa circular) del espacio central
que está arriba de la rótula (2).
4. Atornille el plato en la rosca ¼” de la cámara girándola en sentido de las agujas del reloj.
SONY NEX 5R/5T
: Para un funcionamiento más eficaz con este modelo de cámara,
lo ideal es usar el adaptador de diseño especial que viene incluido con su trípode.
Coloque el adaptador bajo la cámara, asegúrese que el agujero quede en tal posición que
permita el acceso a la montura del trípode. Asegúrese también que las flechas dibujadas en
el adaptador apunten en la dirección del lente y enseguida instale la placa de liberación
mediante el tornillo universal de ¼”.
**CÁMARAS COMPACTAS con agujero roscado para trípode en posición
excéntrica:
para garantizar el rendimiento indicado, la rosca ¼ de la cámara debe
encontrarse a una distancia mínima de 13 mm del borde lateral.
5. Ponga la cámara en la rótula de tal forma que la placa se acomode nuevamente en su
agujero en la parte de arriba de la rótula (1) y cierre la palanca (2).
6.
Cuando la cámara se instala en la rótula pueden presentarse las siguientes
situaciones:
A. La palanca se cierra con facilidad pero la cámara no queda estable: vuelva a abrir la pa-
lanca (1), gire el dial de ajuste hacia abajo/+ (2), enseguida cierre nuevamente la palanca.
B. La palanca está muy apretada para cerrarse: vuelva a abrir la palanca (1), gire el dial de
ajuste hacia arriba/- (2), enseguida vuelva a cerrar la palanca.
Repita estos pasos hasta que la palanca cierre perfectamente y la cámara quede firme en la rótula.
AJUSTE DE LA ALTURA DEL TRÍPODE
Y
7. Para ajustar la altura del trípode, cada pata tiene secciones telescópicas que pueden aflo-
jarse y extenderse: abra la palanca en el collarín de bloqueo de la pata, deslice la sección
interior hacia adentro o hacia fuera hasta alcanzar la extensión deseada, enseguida cierre
la palanca de bloqueo nuevamente.
Conviene ir extendiendo las secciones siguiendo un
orden de arriba hacia abajo (primero la sección más gruesa, y al final la más delgada) hasta
alcanzar la altura del trípode requerida. Cuando se usan predominantemente las secciones
de diámetro mayor el trípode es más estable.
8. Para mejorar la estabilidad, conviene usar la columna central del trípode únicamente como
último recurso para ajustar la altura o bien para obtener la extensión máxima del trípode.
Para extenderlo, desbloquee el botón, gírelo en sentido contrario a las agujas del reloj para
liberar la columna (1), enseguida tire de la columna hacia arriba hasta la altura deseada (2).
9. Para bloquear la columna central a la altura deseada, cierre el botón girándolo en el sentido
de las manecillas del reloj.
USO DE LA RÓTULA: FUNCIONES FOTOGRÁFICAS Y DE VIDEO
Y
10. y 11. La rótula puede usarse para fotografía o para video.
En términos generales la principal
diferencia es que, cuando se hacen tomas de video, siempre se desea evitar que la cámara
se incline hacia los lados para poder así estabilizar los movimientos panorámicos que se
quieran hacer. Esto permite seguir un objeto en movimiento de manera más precisa o hacer
un paneo del paisaje que será siempre horizontal en relación a la cámara. La rótula tiene
una configuración especial para video que hace que la cámara permanezca horizontal du-
rante estos movimientos. Por otra parte en fotografía usualmente se prefieren movimientos
completamente libres en relación a cualquier eje ya que esto permite capturar cualquier
encuadre o composición, siendo además posible girar la cámara a la orientación de retrato.
12. Para usar la configuración fotográfica PHOTO, gire el selector en sentido contrario a las
agujas del reloj hasta la posición horizontal.
13. Para usar la configuración VIDEO, gire el selector en sentido de las agujas del reloj hasta la
posición vertical.
Al conmutar de la configuración PHOTO a la configuración VIDEO, asegúrese primero
que la manija esté en la posición que se muestra en el dibujo 13 (1), enseguida gire el
selector a la posición VIDEO (2). Esta es la posición en que viene originalmente la rótula.
DESPUÉS DE USARSE
Y
14. Pliegue las patas del trípode a su posición en el centro (1). Vuelva a cerrar la rótula girando
el dial (2) hacia atrás colocando enseguida la rótula verticalmente (3).
15. Regrese el trípode a su estuche de tela.
16. El estuche también puede usarse como una práctica bolsa que se lleva al hombro para
transportar el trípode de manera rápida y fácil.
1
2
3 4 5 6A 6B
7 8
9
10 11 12
13
14 15
16
ВВЕДЕНИЕ
Этот штатив разработан для использования с цифровыми фото и видео камерами и имеет
уникальную гибридную шаровую фото/видео головку.
Этот штатив отличается чрезвычайной ком-
пактностью и легким весом, благодаря чему его легко носить с собой и удобно транспортировать.
ПЕРЕД ИСПОЛЬЗОВАНИЕМ
&
1. Извлеките штатив из его сумки из ткани.
2. Установите штатив, раскрыв его ножки (1). Разблокируйте головку, повернув колесо блокировки
назад (2), установите головку в горизонтальное положение (3) и поверните колесо блокировки по
направлению вперед, чтобы снова заблокировать головку (4).
КАК УСТАНОВИТЬ ВАШУ КАМЕРУ НА ГОЛОВКУ
&
3. Раскройте рычаг (1) и снимите круглую быстросъемную площадку с центральной части сверху
головки (2).
4. Привинтите площадку к ¼“ резьбовому креплению вашей камеры , поворачивая ее по
часовой стрелке, чтобы закрепить.
SONY NEX 5R/5T
: для улучшения качества работы с этой моделью камеры, лучше
всего использовать специально разработанный адаптер, входящий в комплектацию
вашего штатива.
Установите адаптер под камерой, удостоверьтесь, что отверстие
расположено так, что имеется доступ к креплению штатива. Проверьте также, чтобы стрелки
на адаптере указывали направление к объективу, а затем присоедините быстросъемную
площадку с помощью универсального болта ¼”.
**КОМПАКТНЫЕ КАМЕРЫ с крепежной резьбой для штатива со смещенным от
центра положением: чтобы гарантировать заявленное качество эксплуатации, резьба
¼ на вашей камере должна находиться на расстоянии минимум 13 мм от бокового края.
5. Установите камеру на головку так, чтобы площадка была зафиксирована в отверстии в верх-
ней части головки (1) и закройте рычаг (2).
6.
Когда камера прикреплена к головке, могут возникнуть следующие ситуации:
A. Рычаг легко закрывается, но положение камер неустойчиво: снова раскройте рычаг (1), по-
верните регулировочное колесо по направлению к низу /+ (2), затем снова закройте рычаг.
B.
Рычаг с трудом закрывается снова раскройте рычаг (1), поверните регулировочное колесо
по направлению к верху /- (2), затем снова закройте рычаг.
Повторяйте эти шаги, пока рычаг не закроется идеально, и камера будет прочно удерживать-
ся на головке.
КАК РЕГУЛИРОВАТЬ ВЫСОТЫ ШТАТИВА
&
7. Для регулировки высоту штатива, каждая ножка оснащена телескопическими секциями, кото-
рые могут быть разблокированы и выдвинуты: откройте рычаг на хомуте блокировки ножки,
задвиньте внутреннюю секцию полностью или пока желаемая высота не будет достигнута,
затем снова закройте рычаг блокировки. Секции ножки должны выдвигаться по порядку,
сверху вниз (самая широкая секция в первую очередь, самая узкая секция — в последнюю),
чтобы достигнуть необходимой высоты штвтива. Используя предпочтительно секции ножек с
бОльшим диаметром делает штатив более устойчивым.
8. Чтобы улучшить устойчивость, центральная колонна штатива должна использоваться дей-
ствительно только в качестве последнего средства регулировки высоты, или как способ до-
стигнуть максимального выдвижения штатива.
Чтобы выдвинуть ее, разблокируйте рукоятку,
поверните ее против часовой стрелки, чтобы разблокировать колонну (1), затем поднимите
колонну на желаемую высоту (2).
9. Для блокировки центральной колонны на желаемой высоте, закройте рукоятку, повернув ее
по часовой стрелке.
КАК ИСПОЛЬЗОВАТЬ ГОЛОВКУ: ФУНКЦИИ ФОТО И ВИДЕО
&
10. и 11. Головка может использоваться для фото- или видеосъемки. В общем, основное различие
заключается в том, что, снимая видео, Вы захотите избежать наклонов камеры в сторону, и иметь
возможность стабилизировать любые панорамные движения, которые Вы решите выпол-
нить. Это позволяет Вам следовать за движущимся предметом более точно или осуществлять
панорамную съемку пейзажа, который остается горизонтальным в камере. У головки есть
специальная видео настройка, гарантирующая, что камера остается горизонтальной во время
таких движений.
С другой стороны, полностью свободное движение по всем осям обычно пред-
почитается для фотоъемки, так оно позволяет снять любой кадр и составить любую композицию
для него, и камера, должна будет поворачиваться в портретное, вертикальное положение.
12. Для использования настройки ФОТО, поверните селектор против часовой стрелки в горизон-
тальное положение.
13. Для использования настройки ВИДЕО, поверните селектор по часовой стрелке в вертикаль-
ное положение.
когда вы захотите перейти с настройки ФОТО на ВИДЕО, пожалуйста, сначала
удостоверьтесь, что рукоятка находится в положении, показанном на рис. 13 (1), затем
поверните селектор в положение ВИДЕО (2). В таком положении головка поставляется.
ПОСЛЕ ИСПОЛЬЗОВАНИ
&
14. Сложите ножки штатива обратно в центр (1). Снова закройте головку, повернув колесо (2)
назад, затем разместите головку вертикально (3).
15. Уберите штатив обратно в его сумку из ткани.
16. Эту сумку можно также использовать как практичную наплечную сумку для быстрой и удоб-
ной транспортировки штатива.
1
2
3 4 5 6A 6B
7 8
9
10 11 12 13
14 15
16
はじめに
この三脚はデジタルカメラおよびビデオカメラに使えるよう設計されており、独特のフォト/ビデオ用
ハイブリッドボール雲台を搭載しています。
極めてコンパクトで軽量なため、運搬や移動が容易です。
ご使用前に
&
1. 三脚をバッグから取り出します。
2. (1)脚を伸ばして三脚を立てます。(2)ダイアルを後ろ方向に回して雲台ロックを解除し、(3)雲台を
動かして水平位置にし、(4)ダイアルを前方向に回して雲台を再びロックします。
雲台へのカメラの搭載
&
3. (1)レバーを開け、(2)雲台上部の中央部分から丸いクイックリリースプレートを取り外します。
4. プレートのネジを時計方向に締めることで、カメラの1/4”ネジ穴にプレートを固定します。
ソニーNEX 5R/5T: このカメラと使用した際の使い勝手を向上させるため、本三脚に同梱
されている特殊なアダプターの使用をお勧めします。アダプターをカメラ底面に置き、ア
ダプターのネジ穴がカメラのネジ穴と揃っていることを確認します。アダプターの矢印がレンズ方
向を向いていることも確認し、続いてクイックリリースプレートを1/4”ネジを使って取り付けます。
**三脚ネジ穴の位置が偏っているコンパクトカメラについて：記載の性能が保証されるに
は、カメラの1/4”三脚ネジ穴がカメラの側面から13mm以上離れている必要があります。
5.
(1)雲台上部にプレートが収まるようにしてカメラを搭載し、(2)レバーを閉じます。
6.
注意：雲台にカメラを搭載した際に、以下の現象が起きる場合があります：
A. レバーは簡単に閉じるものの、カメラが安定しない場合：(1)一度レバーを開け、(2)調整ダイア
ルを下/+に向かって回し、再びレバーを閉じてみてください。
B. レバーを閉じる際に固すぎる場合：(1)一度レバーを開け、(2)調整ダイアルを上/-に向かって回
し、再びレバーを閉じてみてください。
レバーが正しく閉じ、カメラがきっちりと雲台に固定されるようになるまで、以上の手順を繰り返し
てみてください。
三脚の高さ調整
&
7. 三脚の高さが調整できるよう、各脚には伸縮可能な段があり、ロックを解除して脚を伸ばせるよう
になっています：脚ロック部のレバーを開け、内側の段を伸縮して任意の長さにし、再びロックレ
バーを閉じます。脚は上の段から下の段に順番に（一番太い段を最初に、一番細い段を最後に）
伸ばして三脚の高さ調整を行うのが原則です。より脚径の大きな段を優先して使うことで、三脚が
より安定します。
8. 安定性を高めるに、センターポールは高さ調整の最後の手段として使うか、三脚を最高の高さま
で伸ばすためだけに使うのが原則です。センターポールを伸ばすには、(1)ノブを反時計方向に回
してロック解除し、(2)センターポールを引き上げて任意の高さに調整します。
9. センターポールを任意の高さでロックするには、ノブを時計方法に回して締めます。
雲台の使用：フォト（静止画）およびビデオ（動画）のための機能
&
10. — 11. 雲台はフォトにもビデオにも使用できます。一般的に両者の主な違いとして、まずビデオ撮影
ではパン動作が安定するよう、カメラが左右に傾かないようにしたいでしょう。それによって、動い
ている被写体をより正確に追ったり、カメラを水平にパンニングして風景全体をカメラに収めたり
することができます。このような動きの際にカメラが傾かず水平が保たれるよう、雲台には特殊な
ビデオ用設定が用意されています。一方フォト用途では通常、被写体を好きなフレーミングや構図
で捉えたり、カメラを縦位置に倒したりできるよう、カメラを全方向に自由に動かせることが好ま
れます。
12.
フォト設定を使うには、セレクターを反時計方向に回して水平位置にします。
13. ビデオ設定を使うには、セレクターを時計方向に回して垂直位置にします。
注意：フォト設定からビデオ設定に切り替えたい場合は、(1)まずハンドルが図13のような
位置にあること確認してから、(2)セレクターをビデオ位置に回します。出荷時はこの状態
になっています。
使用後
&
14. (1)脚を元通り折り畳みます。(2)雲台のダイアルを後ろ方向に回し、(3)雲台を縦に倒して収めます。
15. 三脚をバッグに収納します。
16. このバッグは、三脚をすばやく簡単に運搬する実用的なショルダーバッグとしても使用できます。
1
2
3 4 5 6A 6B
7 8
9
10 11 12 13
14 15
16
제품 소개
이 트라이포드는 디지털사진기와 비디오 카메라와 함께 사용할 수 있게 디자인 되었으며, 유니크
한 하이브리드 포토/비디오 볼 헤드를 갖고 있습니다.
매우 컴팩트한 경량의 트라이포드로 쉽게 휴대 및 운반이 가능합니다.
사용 전
&
1. 가방에서 트라이포드를 꺼냅니다.
2. 다리를 펴 트라이포드를 세웁니다(1). 락 킹 버튼을 뒤로 감아 고정된 헤드를 풀어주고(2),
헤드를 수평 위치로 변경한 후(3) 락 킹 버튼을 앞으로 돌려 헤드를 다시 고정합니다(4).
카메라를 헤드에 장착하는 법
&
3.
레버를 열고(1) 라운드형의 퀵 릴리즈 플레이트를 헤드 상단의 중앙에서 꺼내줍니다(2).
4. 카메라의 ¼“나사산에 플레이트를 연결하기 위해 시계방향으로 돌립니다.
SONY NEX 5R/5T
: 이 카메라의 성능을 최대한 살리기 위해서는 트라이포드에 포함
된 전용 아답터와 함께 사용하시기 바랍니다. 카메라 밑에 아답터를 두고 트라이포드
장착을 위해 연결 구멍을 알맞은 위치에 맞추어 줍니다. 아답터의 화살표를 렌즈가 설치된 방
향으로 맞춘 후 ¼” 나사를 이용하여 퀵 릴리즈 플레이트를 장착 합니다.
**삼각대 나사산의 위치가 중간이 아닌 컴팩트 카메라를 사용할 경우:
안정적인 사용을
보장하기 위해 ¼ 나사산이 적어도 카메라 측면 끝에서부터 13mm 떨어진 곳에 위치
해야 합니다.
5. 카메라를 헤드 위에 올려 플레이트가 원래 있었던 헤드 상단에 다시 고정되게 하고(1) 레버
를 잠급니다(2).
6.
카메라가 헤드와 연결되었을 시, 다음과 같은 상황이 일어날 수 있습니다:
A. 레버는 잘 닫히지만, 카메라의 장착이 안정적이지 않을 경우: 레버를 다시 열고(1), 조절
버튼을 바닥 면을 향해 돌리고/+ (2), 레버를 다시 잠급니다.
B. 레버가 너무 타이트하게 잠겨있을 경우: 레버를 다시 열고(1), 조절 버튼을 위로 돌리고/-
(2), 레버를 다시 잠급니다.
레버가 완벽하게 닫히고 카메라가 헤드에 완전히 안정적으로 고정이 될 때까지 상기 프로세
스를 반복합니다.
트라이포드 높이 조절하는 법
&
7. 트라이포드의 높이를 조절하기 위해서는, 각 다리 마다 접었다 펼쳤다 가능한 섹션을 이용합
니다: 락 킹 마디 마다 있는 레버를 열어 내부에 있는 섹션을 접거나 펼쳐 원하는 길이로 맞
춘 후 락 킹 레버를 다시 잠급니다.
원하는 높이로 트라이포드를 조절 시 다리의 가장 상단
섹션부터 아래 방향으로 길이 조절을 해야 합니다(가장 두꺼운 섹션 먼저 조정하여 가장 얇
은 섹션을 마지막으로). 큰 지름 가진 다리 섹션부터 조절하면 트라이포드의 안정성이 더욱
잘 유지 됩니다.
8. 안정성을 유지하기 위해, 트라이포드의 센터 컬럼은 높이 조절 수단 또는 트라이포드의 최장
길이를 얻기 위해 선택하는 가장 마지막 옵션이어야 하겠습니다. 버튼을 푸른 후 컬럼 연장을
위해 시계 반대방향으로 돌려(1), 원하는 높이까지 컬럼을 위로 올립니다(2).
9. 원하는 높이로 센터 컬럼을 조정한 이후 다시 고정하려면 버튼을 시계 방향으로 돌리면 됩
니다.
헤드 사용법: 포토 와 비디오 기능
&
10. 그리고 11. 헤드는 포토 또는 비디오 촬영 시 사용할 수 있습니다. 보통의 경우, 가장 큰 차이
는 비디오 촬영 시에는 카메라가 옆면으로 기울지 않도록 하여 촬영하는 영상 전체를 흔들림
없이 안정적으로 담기를 원합니다. 이로써 움직이는 피사체를 보다 정확하게 담아내고 팬 움
직임으로 담아내는 풍경의 경우 카메라 자체에서 일정하게 수평으로 촬영 가능합니다. 헤드
자체에 비디오 세팅 기능이 있으므로 촬영 시 카메라가 수평으로 고정됩니다. 반면 사진 촬영
의 경우 어떤 각도로든 자유롭게 움직임이 가능하여 다양한 구도와 프레임의 사진을 찍을 수
있도록 하는 것이 선호됩니다.
12. 포토 세팅을 사용하기 위해서는, 조종 버튼을 시계 반대 방향으로 돌려 수평으로 둡니다.
13. 비디오 세팅을 사용하기 위해서는, 조종 버튼을 시계 방향을 돌려 수직으로 둡니다.
노트: 포토에서 비디오 세팅으로 변경할 경우 먼저 핸들의 위치가 fig13(1)에서 보여
지는 것과 동일한지 확인한 후 조종 버튼이 비디오 위치로 돌아갈 수 있게 회전 시킵
니다(2). 이는 헤드가 제공되는 방법입니다.
사용 후
&
14. 트라이포드의 다리를 센터 방향으로 접습니다 (1). 버튼을 돌려 헤드를 닫고(2) 헤드를 수직
으로 세웁니다(3).
15. 트라이포드를 가방 안에 넣습니다.
16. 가방은 숄더 백으로도 사용이 가능하며, 이동 중에도 트라이포드를 쉽고 빠르게 휴대할 수 있
습니다.
1
2
3 4 5 6A 6B
7 8
9
10 11 12 13
14 15
16
简介
此款三脚架采用独特的摄影/摄像两用球形云台，适用于数码照相机和摄像机。
该三脚架极为小巧和轻便，非常便于携带。
使用前
&
1. 从脚架包中取出三脚架。
2. 展开三脚架的支腿（1）架设三脚架。向后旋转锁定滚轮（2）解锁云台，将云台移至水平位
置（3）并向前转动锁定滚轮，以重新锁定云台（4）。
如何将相机安装在云台上
&
3. 打开锁杆（1），并将圆形快装板从云台（2）顶部处的中央位置取出。
4. 将快装板用螺钉拧在相机的1/4”螺纹上，并顺时针旋转以拧紧。
SONY NEX 5R/5T
: 为了能够更好地提升该相机连接时的稳定度，我们建议使用在脚
架中带有的特别为该型号相机设计的转接器。将该转接器置于相机底部，确保螺口对
准以便能够连接脚架的接口。同时请确保转接器上的箭头标识对准镜头方向，然后通过
1/4”螺丝连接上快装板.
**紧凑型相机的连接脚架螺孔不在中线位置：
为了保证宣称的效果，相机的1/4英寸
螺孔至少要离开最近的边缘13mm。
5. 将相机置于云台上，以便将快装板置于云台（1）顶部处的孔中并闭合锁杆（2）。
6.
注意：在将相机安装在云台上时，可能会出现以下情况：
A. 锁杆可轻易闭合，但相机未固定好：重新打开锁杆（1），向底部转动调节滚轮/+ (2)，
之后再闭合锁杆。
B. 锁杆过紧导致无法闭合：重新打开锁杆（1），向顶部转动调节滚轮/- (2)，之后再闭合
锁杆。
重复上述步骤，直至锁杆完全闭合并且相机牢牢固定在云台上。
如何调节三脚架的高度
&
7. 要调节三脚架的高度，每个支腿带有可释放和延展的伸缩管：打开支腿锁环上的锁杆，将内
伸缩管向内或向外滑动，直至达到所需高度，之后再闭合锁杆。应自上而下依次展开支腿管
节（最宽管节最先展开，最细管节最后展开），以实现所需三脚架高度。使用直径较大的主
支腿管节可为三脚架提供更稳定的支撑。
8. 要提高稳定性，三脚架的中轴应仅作为高度调节的最终方法，或者作为达到三脚架的最长延
展的方法。要将其展开，解锁旋钮，逆时针转动以释放中轴（1），之后将中轴向上拉至所
需高度（2）。
9. 要将中轴锁定在所需高度，顺时针旋转旋钮将其关闭。
如何使用云台：摄影和摄像功能
&
10. 和11. 云台可用于摄影或摄像。一般来说，其主要区别在于：摄像时，您要避免摄像机左右
倾斜，以便您可平稳地进行摇摄运动，从而让您更准确的追踪摄像移动物体或转动摄像机拍
摄水平广角画面。云台具有特殊的摄像设置，能够确保移动时可将摄像机保持在水平位置。
另一方面，对于摄影场合，相机可沿所有轴自如移动通常对摄影极其有利，因为这可捕获任
何画面或构图，以及将相机旋转至纵向方向。
12．要使用摄影设置，逆时针转动选择器至水平位置。
13．要使用摄像设置，顺时针转动选择器至垂直位置。
注注意：在将摄影设置切换至摄像设置时，请首先确保手柄的位置如图13（1）所
示，之后再将选择器旋转至摄像位置（2）。提供的云台设置于此位置。
使用后
&
14．将三脚架支腿回折至中央（1）处。向后转动脚轮（2）重新关闭云台，之后将云台固定在垂
直位置（3）。
15．将三脚架放回脚架包中。
16．脚架包也可用作能快速方便地携带三脚架的实用肩包。
1
2
3 4 5 6A
6B
7 8
9
10 11 12
13
14 15
16
Обзор спустя годы • Sublument
Штатив Manfrotto серии Compact — идеальная модель для начала рисования светом!
Вы найдете много обзоров в блогах, на YouTube и т.
д. Это первый из (длинной?) серии обзоров, в которых анализируется продукт после длительного использования, просто чтобы понять, насколько он прочен и, следовательно, удобен. В моем посте Как рисовать светом: основы я уже упоминал, что художник по свету должен иметь хороший штатив. Казалось бы банально это говорить, но когда дело доходит до фотосъемки на длинной выдержке, необходимо иметь прочный, надежный, удобный в использовании и легкий инструмент.
Мой первый выбор много лет назад был Manfrotto Compact, который в настоящее время обновлен, улучшен и переименован в Compact Action.
Серия Manfrotto Compact отличается лучшим соотношением цены и качества. Очень дешевый (попробуйте найти аналогичный штатив менее чем за 100 евро), легкий и прочный.
Обзор компактного штатива Manfrotto
Лучший штатив для «света» Light Painter
Это идеальный штатив для начинающих и любителей фотографии. Оснащен особой «непрофессиональной» головкой джойстика с собственной крепежной пластиной (в том смысле, что она типична для этой серии) и одним колесом, что позволит нам очень быстро зафиксировать камеру.
Manfrotto Compact, которым я пользовался (и которым до сих пор владею), пронесся по-настоящему везде, при любых погодных условиях: дождь, ветер, снег, адская жара на солнце, ничуть не повредив его благодаря пластиковым материалам, из которых он изготовлен. сделан. Немного ржавчины только на паре шурупов, но повторюсь, это нормально после многих лет эксплуатации. Колесо, которое блокирует головку, не точное, но очень прочное.
У него нет купола (но какая разница, в нынешних камерах он встроен!), он теряет устойчивость при полном выдвижении ножек (а у какой модели нет?), но центральная колонна сделана из металла и его можно перевернут для более удобной макросъемки на уровне земли. Просто вытащите его и сделайте резервную копию.
Голова немного особенная, в ней есть переключатель, который позволяет переключаться с режима видео на фото (не спрашивайте меня, что это значит) и на самом деле мне только полезно выдумывать какое-то новое ругательство, пытаясь выпрямить рамка.
Если вам интересно: да, его можно наклонить для вертикальных фотографий.
Manfrotto Compact: мнения
Если вы хотите получить четкое мнение о покупке штатива Manfrotto Compact, мой ответ: да, безусловно. Я использовал его в течение многих лет, и он никогда не доставлял мне никаких проблем. Сейчас я перешел на другую модель только из-за каких-то более конкретных аспектов, но до сих пор использую его как второй штатив для видеосъемки.
Перейдем к плюсам и минусам:
Плюсы
- Легкий и компактный в полностью закрытом состоянии (45 см!)
- Простота в использовании: одно колесико регулировки вместо трех. Хорошо, не так ли?
- Недорогой, отлично подходит для начала
- Прочный, потому что пластик в этой вселенной не ржавеет
Минусы
- Пластмассовые материалы: если хочешь быть крутым на курсе фотографии и у всех есть карбоновый
- Головная пластина — это именно то, что нужно, и если вы ее потеряете, вам нужно будет купить только оригинальную.
А, это пластик. - Может быть не очень стабильно с очень тяжелыми камерами и/или тяжелыми объективами.
А, это пластик.Купить штатив Manfrotto Compact на Amazon
- Компактный штатив Manfrotto (хорошо подходит для видео и фото)
- Легкий алюминий Manfrotto Compact
Альтернативные штативы Эти модели не тестировались и не тестировались, но я думаю, что они достаточно хороши.
- Усовершенствованный штатив Manfrotto Befree
- Штатив K&F Concept S210
- Штатив Neewer 2 в 1
Обзор: штатив Manfrotto Compact Action
Возможно, одним из самых крутых аспектов профессии маркетолога является наличие всевозможных инструментов, снаряжения и оборудования, которые вы можете использовать, чтобы рассказать историю своей организации. Камеры, микрофоны, комплекты освещения, аудиомикшеры, дроны, стабилизаторы — список бесконечен.
В этом посте я хочу рассказать о штативе Manfrotto Compact Action, который я недавно приобрел и добавил в свой список снаряжения.
Это очень универсальный элемент снаряжения, но подробнее об этом штативе читайте дальше.
Я знаю об этом бренде много лет, потому что у меня уже есть штатив Manfrotto Pixi. Это аккуратный маленький настольный штатив, на который можно поставить что угодно. Кроме того, вы можете использовать устройство в ручном режиме. Во всяком случае, вот мой обзор штатива Manfrotto Compact Action.
Великолепное качество сборки
Manfrotto имеет отличную репутацию производителя надежных опор для камер, и этот штатив не является исключением. Это штатив меньшего размера, но он достаточно прочный, чтобы удерживать камеры и аксессуары весом до 3 фунтов, так что это отличный штатив начального уровня. Поскольку это компактный стиль, он не будет выглядеть таким «мускулистым», как модели более высокого класса.

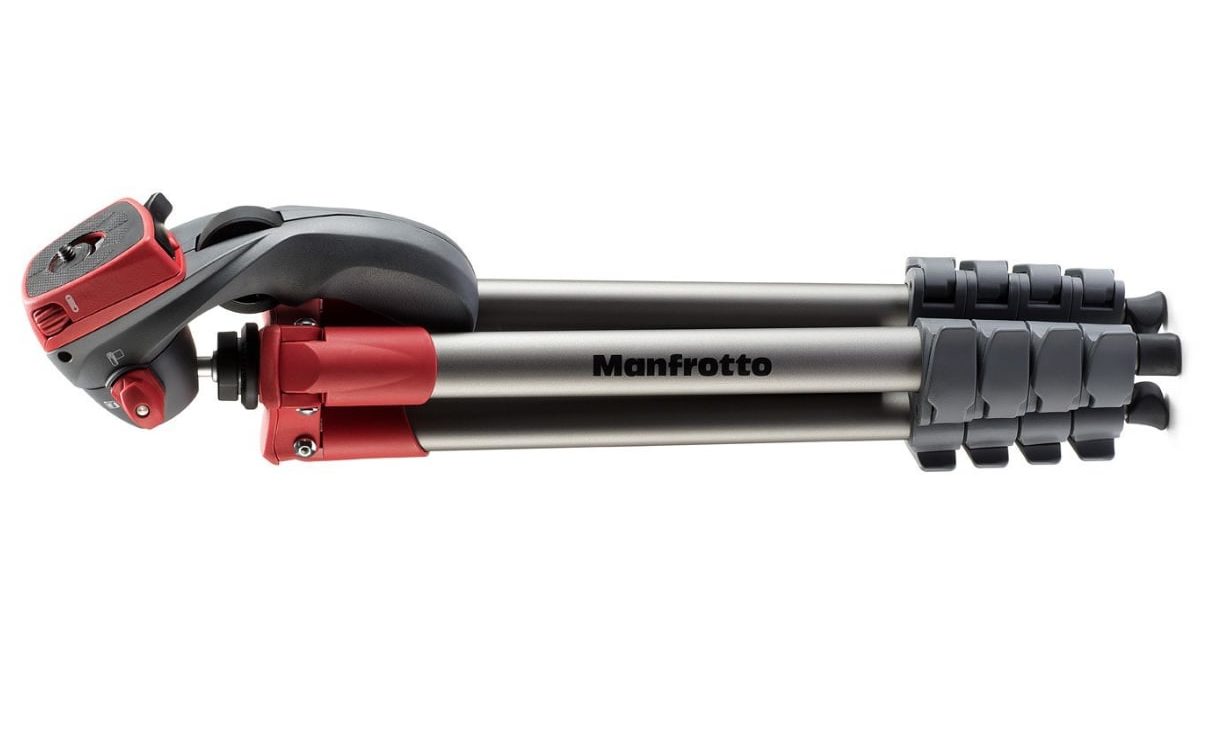

Легкий и компактный
Длина этого штатива в сложенном виде и в прилагаемой наплечной сумке составляет около восемнадцати дюймов, и он очень легкий. Всего около 2,5 фунтов, это то, что вы можете положить в сумку для камеры (у меня есть старая сумка-мессенджер Timbuk2) или носить с собой вместе с обычной сумкой, не добавляя обременения при транспортировке.
Идеально подходит для фото- и видеосъемки

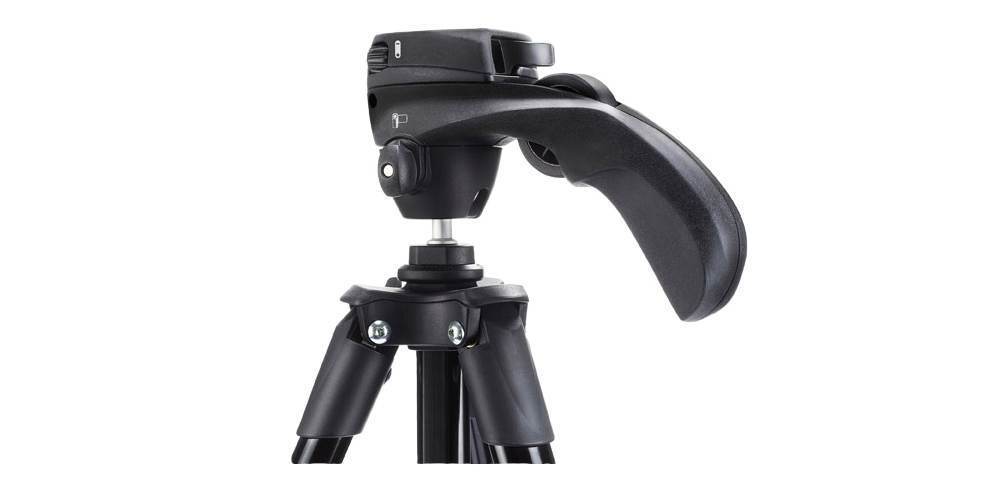

Что меня привлекло в этом штативе, так это инновационный дизайн головки. Во-первых, он добавляет рукоятку к головке штатива, так как многие старые и неуклюжие модели имеют более длинную ручку для наклона и панорамирования. Компактный штатив укорачивает ручку и добавляет колесо для ослабления и затягивания, чтобы вы могли перемещаться под идеальным углом и движением.
Фотографам понравится этот штатив, потому что он имеет то, что я назову режимом «Фотосъемка» в головке штатива. При включении он разблокирует шаровой шарнир, чтобы обеспечить широкий диапазон движения, очень близкий к движению на 360 градусов, чтобы вы могли создавать действительно крутые ракурсы и композиции.
Видеооператорам он тоже понравится, потому что он также имеет видеорежим, в котором вы можете двигать головой традиционными движениями наклона и панорамирования, необходимыми для съемки пейзажей, боковых движений и других снимков. Однако это ограничено, так как многие штативы и установки для больших камер могут иметь функцию масштабирования, встроенную в рукоятку, а также дополнительную ручку.
Этот штатив не позволит вам подключиться к камере для увеличения во время наклона или панорамирования снимка. Вероятно, это не имеет большого значения для начинающего видеооператора среднего уровня.
Инновационные конструктивные особенности
Кнопка вместо пластины
Первое, что я заметил в штативе, это способ крепления камеры к штативу. Многие штативы имеют большую квадратную пластину для крепления к камере, а затем вы используете пластину для крепления к штативу. С этим не так. У вас есть маленькая «кнопка», которую вы прикрепляете к своей камере, а затем вставляете в отверстие в верхней части головы. В конце концов, это компактный штатив, и похоже, что Manfrotto проделала всю работу по срезанию лишнего материала, чтобы добиться того же результата. Единственное, что меня беспокоит, это потерять маленький кусочек. Возможно, когда-нибудь мне придется купить запасной.
Фиксирующее колесо на рукоятке
Оператор большинства штативов использует две руки.
Один для перемещения головы хватом, а другой для фиксации головы в нужном положении. Manfrotto разработал способ сделать это одной рукой и большим пальцем с помощью колеса, которое затягивается и ослабляется, когда вам это нужно.
Перевернутый режим
Иногда может возникнуть необходимость в съемке более низких кадров, например, движения ног во время марафона или проезжающего мимо скейтборда (или другого спортивного или динамичного кадра). Для этого вы вытягиваете шток штатива, нажимаете кнопку на конце, чтобы снять шток с основания, а затем снова вставляете шток вверх дном в основание основания. Отснятый материал, который вы получите, будет перевернутым, но вы просто перевернете отснятый материал в процессе постобработки.
Минусы устройства
Минусов у этого аппарата немного, но они есть. Во-первых, Manfrotto мог бы изменить конструкцию ножек штатива, чтобы он выглядел более прочным, убрав четырехсекционную ножку штатива в пользу трехсекционной, чтобы устройство казалось более «мускулистым» и прочным.
Во-вторых, я мог бы изменить конструкцию ножек штатива, чтобы сделать их более прочными, но я бы сказал, что сцепления и поддержки, которые они обеспечивают на большинстве поверхностей, таких как ковер, твердая древесина, бетон и т. д., было бы достаточно. Я бы не стал брать его на улицу и ставить на мягкие поверхности, такие как почва и песок. если вы это сделаете, возможно, возьмите с собой фанерные секции или найдите плоский камень, чтобы сделать снимок.
В-третьих, и, возможно, не совсем справедливо по отношению к этому классу штативов, было бы добавление небольшого пузырькового уровня к основанию штатива, чтобы я мог убедиться, что у меня есть ровная среда для съемки. Несколько лет назад эта функция была у больших штативов, и я думаю, что в своей прошлой работе с RTV я работал бы с более крупными устройствами с этой функцией. Хотя сейчас я очень внимательно слежу за композицией и слежу за тем, чтобы мой уровень был хорошим.
Заключение
Штатив Manfrotto Compact Action — это хороший штатив начального и среднего уровня для большинства пользователей.
