Матрица cmos что это: CMOS (КМОП) матрицы — что это?

CMOS (КМОП) матрицы — что это?

В современных видеокамерах активно используют 2 типа матриц: CMOS и CCD.  Матрица CMOS (КМОП) построена на базе CMOS-технологии, которая и дала название этому продукту (complementary metal-oxide-semiconductor, комплементарная структура металл-оксид-полупроводник). Если в камерах среднего ценового сегмента оба варианта применяются примерно в равной пропорции, то в бюджетных видеосистемах чаще встречается именно КМОП.

Принцип работы технологии следующий:

• Подается сигнал сброса;
• Диоды накапливают заряд во время экспозиции;
• Происходит считывание параметров.

Несмотря на многолетнюю историю применения, матрицы данного типа не относятся к устаревшим. Они до сих пор позволяют выполнить задачу организации видеонаблюдения на объекте. Ежегодно выпускаются новые модели камер, оснащенных CMOS.

Основные преимущества

Ключевые причины, по которым стоит сделать выбор в пользу

CMOS (КМОП) матрицы:

• Невысокая стоимость по сравнению с ПЗС-аналогами. При увеличении размеров разница в стоимости продолжает расти;
• Низкое энергопотребление. Важный фактор при работе камеры от аккумулятора, устаревшей электросети объекта, значительном количестве подключенных устройств;
• Возможность кадрированного считывания – анализа произвольных пикселей, увеличивающая скорость записи. Не нужно считывать сразу всю информацию, как с ПЗС-камерой. Улучшается качество ручной фокусировки;
• Используются в миниатюрных видеокамерах.

Недостатки

Делая выбор в пользу данного типа элементов, стоит учитывать ограничения CMOS-технологии:

• Повышенный нагрев устройства, рост шумов;
• Низкая светочувствительность матрицы на старых моделях камер. Сейчас ситуация частично исправлена за счет новой линейки оборудования с технологией Exmor с увеличением светочувствительности пикселей;
• Искривленное изображение быстро перемещающихся объектов. Эффект «rolling shutter».

Со временем технология совершенствуется, отставание в указанных областях от CCD-матриц уменьшается.

Область применения CMOS матриц

КМОП-элементы благодаря надежности, низкой стоимости и гибкой настройки получили широкое применение в нескольких сферах нашей жизни. Прежде всего, в фотографии – камеры телефонов и фотоаппаратов оснащены именно этими матрицами, удовлетворяя потребности пользователя. Второе место – видеонаблюдение:

• При охране квартир;
• Наблюдении за аэропортом;
• Контроле строительной площадки;
• В офисе;
• В торговом центре;
• На складе;
• Для других объектов с разными условиями эксплуатации.

Матрицы удастся встретить в дорожной (контроль поведения участников дорожного движения), научной сфере, медицине, промышленности.

Назад к списку

Преимущества и недостатки CMOS матриц / Контроль-СБ

Описание

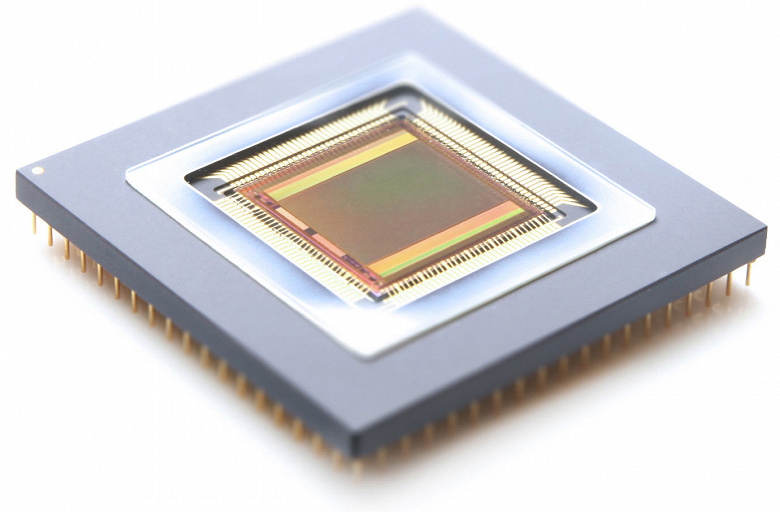

КМОП-матрица — светочувствительная матрица, выполненная на основе КМОП-технологии.

КМОП-матрица

В КМОП-матрицах используются полевые транзисторы с изолированным затвором с каналами разной проводимости.

История

В конце 1960-х гг. многие исследователи отмечали, что структуры КМОП (CMOS) обладают чувствительностью к свету. Однако приборы с зарядовой связью обеспечивали настолько более высокую светочувствительность и качество изображения, что матрицы на КМОП технологии не получили сколько-нибудь заметного развития.

В начале 1990-х характеристики КМОП-матриц, а также технология производства были значительно улучшены. Прогресс в субмикронной фотолитографии позволил применять в КМОП-сенсорах более тонкие соединения. Это привело к увеличению светочувствительности за счет большего процента облучаемой площади матрицы.

Переворот в технологии КМОП-сенсоров произошел, когда в лаборатории реактивного движения (Jet Propulsion Laboratory — JPL) NASA успешно реализовали Active Pixel Sensors (APS). Теоретические исследования были выполнены еще несколько десятков лет тому назад, но практическое использование активного сенсора отодвинулось до 1993 года. APS добавляет к каждому пикселу транзисторный усилитель для считывания, что даёт возможность преобразовывать заряд в напряжение прямо в пикселе. Это обеспечило также произвольный доступ к фотодетекторам наподобие реализованного в микросхемах ОЗУ.

В результате к 2008 году КМОП стали практически альтернативой ПЗС.

В 2011 году на форуме MWC в Барселоне компания Samsung продемонстрировала КМОП-сенсоры нового типа, которые ориентированы на применение в смартфонах.

Принцип работы

• До съёмки подаётся сигнал сброса
• В процессе экспозиции происходит накопление заряда фотодиодом
• В процессе считывания происходит выборка значения напряжения на конденсаторе

Преимущества

• Основное преимущество КМОП технологии — низкое энергопотребление в статическом состоянии. Это позволяет применять такие матрицы в составе энергонезависимых устройств, например, в датчиках движения и системах наблюдения, находящихся большую часть времени в режиме «сна» или «ожидания события».
• Важным преимуществом КМОП матрицы является единство технологии с остальными, цифровыми элементами аппаратуры. Это приводит к возможности объединения на одном кристалле аналоговой, цифровой и обрабатывающей части (КМОП-технология, являясь в первую очередь процессорной технологией, подразумевает не только «захват» света, но и процесс преобразования, обработки, очистки сигналов не только собственно-захваченных, но и сторонних компонентов РЭА), что послужило основой для миниатюризации камер для самого разного оборудования и снижения их стоимости ввиду отказа от дополнительных процессорных микросхем.
• С помощью механизма произвольного доступа можно выполнять считывание выбранных групп пикселов. Данная операция получила название кадрированного считывания (англ. windowing readout). Кадрирование позволяет уменьшить размер захваченного изображения и потенциально увеличить скорость считывания по сравнению с ПЗС-сенсорами, поскольку в последних для дальнейшей обработки необходимо выгрузить всю информацию. Появляется возможность применять одну и ту же матрицу в принципиально различных режимах. В частности, быстро считывая только малую часть пикселей, можно обеспечить качественный режим живого просмотра изображения на встроенном в аппарат экране с относительно малым числом пикселей. Можно отсканировать только часть кадра и применить её для отображения на весь экран. Тем самым получить возможность качественной ручной фокусировки. Есть возможность вести репортажную скоростную съёмку с меньшим размером кадра и разрешением.
• В дополнение к усилителю внутри пиксела, усилительные схемы могут быть размещены в любом месте по цепи прохождения сигнала. Это позволяет создавать усилительные каскады и повышать чувствительность в условиях плохого освещения. Возможность изменения коэффициента усиления для каждого цвета улучшает, в частности, балансировку белого.
• Дешевизна производства в сравнении с ПЗС-матрицами, особенно при больших размерах матриц.

Недостатки

• Фотодиод ячейки занимает существенно меньшую площадь элемента матрицы, по сравнению с ПЗС матрицей с полнокадровым переносом. Поэтому ранние матрицы КМОП имели существенно более низкую светочувствительность, чем ПЗС. Но в 2007 году компания Sony выпустила на рынок новую линейку видео- и фотокамер с КМОП-матрицами нового поколения с технологией EXMOR, которая ранее применялась только для КМОП-матриц в специфических оптических устройствах таких как электронные телескопы. В этих матрицах электронная «обвязка» пиксела, препятствующая продвижению фотонов на светочуствительный элемент, была перемещена из верхнего в нижний слой матрицы, что позволило увеличить как физический размер пиксела при тех же геометрических размерах матрицы, так и доступность элементов свету, что, соответственно, увеличило светочувствительность каждого пиксела и матрицы в целом. Матрицы КМОП впервые сравнились с ПЗС-матрицами по светочувствительности, но оказались более энергосберегающими и лишенными главного недостатка ПЗС-технологии — «боязни» точечного света. В 2009 году компания Sony улучшила КМОП-матрицы с технологией EXMOR применив к ним технологию «Backlight illumination» («освещение с задней стороны»).
  Идея технологии проста и полностью соответствует названию.
• Фотодиод ячейки матрицы имеет сравнительно малый размер, величина же получаемого выходного напряжения зависит не только от параметров самого фотодиода, но и от свойств каждого элемента пикселя. Таким образом, у каждого пикселя матрицы оказывается своя собственная характеристическая кривая, и возникает проблема разброса светочувствительности и коэффициента контраста пикселей матрицы. В результате чего первые произведённые КМОП-матрицы имели сравнительно низкое разрешение и высокий уровень так называемого «структурного шума» (англ.
  pattern noise).
• Наличие на матрице большого по сравнению с фотодиодом объёма электронных элементов создаёт дополнительный нагрев устройства в процессе считывания и приводит к возрастанию теплового шума.

* Информация представленная на сайте www.itech56.ru не является публичной офертой, внешний вид товара, стоимость, технические характеристики оборудования, могут отличаться. Подробную информацию о наличии и стоимости товара, уточняйте у наших менеджеров по телефону: +7 (3532) 550-559

Что такое датчик изображения CMOS? | Принцип полупроводника

Что такое датчик изображения CMOS? | Принцип полупроводника | музей нанотехнологий

Этот веб-сайт использует файлы cookie

×

Файлы cookie могут включать сторонние файлы cookie, которые отслеживают использование вами нашего веб-сайта. Вы можете изменить настройки других файлов cookie, кроме основных, в любое время в настройках вашего браузера.


Используя наш веб-сайт, вы соглашаетесь с нашей Политикой в ​​отношении файлов cookie.

JavaScript отключен.
Включите JavaScript для просмотра этого контента.

Полупроводниковое устройство, служащее «электронным глазом»

Принцип работы датчика изображения CMOS (комплементарный оксид металла-полупроводник) был задуман во второй половине 1960-х годов, но это устройство не было коммерциализировано до тех пор, пока технологии микрообработки не стали продвинутыми достаточно в 1990-х. Датчики изображения, встроенные в современные цифровые камеры и мобильные телефоны, в основном используют технологию ПЗС (устройство с зарядовой связью) или КМОП.
И ПЗС, и КМОП являются полупроводниковыми устройствами, которые служат «электронными глазами». Хотя они оба используют фотодиоды, они различаются с точки зрения производственного процесса и метода считывания сигнала. Хотя технология ПЗС поначалу доминировала из-за превосходной чувствительности и качества изображения, различные улучшения в датчиках CMOS привели к тому, что с 2004 года они превзошли датчики ПЗС по объему поставок.

Скорость передачи данных выше, чем у ПЗС

Датчик изображения с зарядовой связью (ПЗС) имеет массив конденсаторов, каждый из которых несет электрический заряд, соответствующий интенсивности света пикселя. Схема управления заставляет каждый конденсатор передавать свое содержимое соседнему, а последний конденсатор в массиве сбрасывает свой заряд в усилитель заряда. Для ПЗС-сенсоров характерен стиль передачи данных «группа ведер».
Напротив, датчик изображения на основе комплементарного оксида металла и полупроводника (CMOS) имеет фотодиод и транзисторный переключатель CMOS для каждого пикселя, что позволяет усиливать сигналы пикселей по отдельности. Управляя матрицей переключателей, пиксельные сигналы могут быть доступны напрямую и последовательно, и с гораздо более высокой скоростью, чем датчик CCD. Наличие усилителя для каждого пикселя также дает еще одно преимущество: он снижает шум, возникающий при считывании электрических сигналов, преобразованных из захваченного света.

Более дешевые, энергоэффективные и интегрируемые на кристалле

КМОП-сенсоры изображения дешевле в производстве, чем ПЗС-датчики изображения, поскольку существующее производственное оборудование полупроводников может быть перепрофилировано для их производства. В отличие от ПЗС-сенсоров, в которых используются высоковольтные аналоговые схемы, в КМОП-датчиках используется меньшая цифровая схема, которая потребляет меньше энергии и в принципе не имеет смазывания (вертикальная белая полоса на изображении, снятом при ярком свете) и размытия (искажения изображений, таких как белые пятна). Поскольку логическая схема может быть встроена в микросхему в процессе производства, КМОП-сенсоры со встроенной схемой обработки изображений разрабатываются для таких приложений, как распознавание изображений и искусственное зрение, а некоторые устройства уже применяются на практике.

• Что такое полупроводник?

• Что такое интегральная схема (ИС)?

• Что такое двоичные числа?

• Что такое микропроцессор?

• Что такое запоминающее устройство?

• Что такое жидкий кристалл?

• Что такое датчик изображения CMOS?

• Что такое светодиод?
