Матрица видеокамеры: Формат матрицы видеокамеры — что это такое?

Содержание

Матрица (светочувствительная матрица) в камерах видеонаблюдения

Матрица или светочувствительная матрица, видеоматрица (image sensor, imager) является основным элементов видеокамер, цифровых фотоаппаратов и предназначена для преобразования, проецированного на неё оптического изображения в аналоговый электрический сигнал или в поток цифровых данных (при наличии аналого-цифрового преобразователя непосредственно в составе матрицы). Если обойтись без википедии, то матрица преобразовывает свет в электрический сигнал.


Необходимо отметить, что сама матрица даже важнее процессора, который используется для оцифровки видео — пусть в ЦП и будет множество функций, но если на матрице получено плохое изображение, то процессор работает уже с плохим изображением.
Также отметим, что у одного производителя может быть две камеры с одинаковыми характеристиками (разрешение записи, угол обзора и т.п.), но разными матрицами, например одна камера с матрицей от Sony и вторая камера с матрицей от SOI (или Noname) — и цена таких камер может отличаться на 30-35%.


Производители матриц


Давайте и начнем с производителей. Наиболее известными и популярными производителями матриц для камер видеонаблюдения являются: ON Semiconductor Corporation, Omnivision Technologies Inc., Samsung Electronics и Sony Corporation. Производители используют матрицы этих брендов для создания основной линейки видеокамер и камер премиум класса. Также, отметим бренды Canon, Hikvision и Dahua — они также производят матрицы под собственные нужды.

Но, разумеется, что существует множество других производителей, которые предлагают бюджетные решения, например, одна из наиболее популярных компаний — это SOI (Silicon Optronics, Inc.), которая достаточно молодая, но уже пытается найти свою нишу среди именитых брендов. Как раз на базе матриц SOI множество производителей и делают бюджетные линейки видеокамер. То есть, если Вы видите, что даже у одного производителя есть камеры с абсолютно одинаковыми характеристиками, но с разной ценой — то, обратите внимание на матрицу и производителя этой матрицы, скорее всего разница только в этом. В целом, понятна и разница между брендами и любым ноунеймом. Да, все характеристики могут быть одинаковыми, разрешение передачи видео изображения, но разные матрицы и разные производители — на выходе вы увидите разные картинки, разную насыщенность и даже разные цвета (оттенки).


CCD и CMOS матрицы


В старых статьях и обзорах в Сети вы можете увидеть много букв про преимущества и недостатки CCD или CMOS матриц и какую лучше выбрать. Но, победили CMOS матрицы, в основном из-за того, что они дешевле в производстве. Поэтому, при выборе камеры для видеонаблюдения нет больше выбора между CCD и CMOS матрицы — only CMOS. Поэтому, перейдем к остальным характеристикам матриц.

Формат (типоразмер) матрицы


В характеристиках видеокамеры вы обязательно увидите размер матрицы — 1/4 дюйма, 1/3″, 1/2.8 д и т.п. Формат матрицы — это размер матрицы по диагонали. Обозначение типоразмера досталось в наследство от электронно-лучевых трубок, и указывают формат матрицы в виде дроби с размерностью в дюймах.


В формате матрицы очень простое правило — чем больше размер матрицы, тем лучше. Так как, при других равных условиях (разрешении, то есть одинаковом количестве пикселей) у большей матрицы крупнее пиксели, таким образом, она улавливает больше света. Кроме того, сами пиксели на матрице большего размера расположены менее тесно, что обеспечивает меньшее влияние взаимных помех и ниже уровень паразитных шумов, а это все влияет качество получаемого видеосигнала и получаемого изображения в итоге.

Также, физический размер матрицы влияет на угол обзора камера видеонаблюдения. При прочих равных условиях, чем больше матрица, тем больше углы обзора у видеокамеры.
От размера матрицы зависит и то, какие объективы можно устанавливать на камеру (если возможна смена объектива в камере видеонаблюдения).  Производители объективов всегда указывают размер матрицы, под которую подходит объектив, например 1/4 или 1/3. При этом, объектив для матрицы большего размера подойдет для камер с матрицей меньшего размера, но никак не наоборот.

И, что очевидно, матрица большего размера дороже в производстве. Поэтому, в бюджетных моделях камер видеонаблюдения вы редко увидите матрицы больше 1/4″, а в уже более дорогих камерах используются типоразмеры матрицы 1/3″,  1/2.8″ и т.п. В специальных профессиональных камерах высокого качества могут использоваться матрицы размером 1/2″ и 1/1.9″.


Светочувствительность матрицы

Характеристика, которую вы также увидите в описание практически у каждого производителя, некоторые производители могут указывать просто как чувствительность матрицы. Светочувствительность матрицы определяет возможность работы матрицы в условиях окружающего освещения. Таким образом, чем меньше количество световой энергии необходимо для получения нормального изображения, тем выше и светочувствительность матрицы. Для всех матриц справедливо следующее — чем лучше освещенность, тем лучше изображение. Светочувствительность матрицы производители указывают в Люксах — ЛК, Lux, люкс. Но, обратите внимание, что производители указывают минимальный уровень освещенности, при котором видеокамера еще может зафиксировать какое-то изображение, но никто не обещает, что это будет изображение хорошего качества. Сегодня практически все камеры поддерживают режимы «день / ночь» и оснащены ИК-подсветкой и в темное время суток (при снижении освещенности) камера переключается автоматически в черно-белый режим съемки. Обычная ИК-подсветка позволяет снимать даже в полной темноте на расстоянии 20 – 25 м, кроме того, существуют модели с усиленной ИК-подсветкой, где можно снимать на расстоянии 60 – 100 м в полной темноте.



Таким образом, светочувствительность критична для камер, без ИК-подсветки, которых сейчас практически нет (только специальные миниатюрные цилиндрические или корпусные камеры могут быть без ИК-подсветки). Как правило, все производители указывают светочувствительность 0,01 Lux, что соответствует по значениям освещенности как «Безлунная ночь» 0,01 Lux (для сравнения — «Лунная ночь» — 0,05 Lux, «Сумерки и хорошо освещенная автомагистраль ночью» — 10 Lux, «Дневное, естественное освещение на улице в солнечную погоду» — 5000 — 100000 Lux).


Еще стоит немного упомянуть о технологиях, которые используются для улучшения светочувствительности матрицы в видеокамере и снизить потери света в процессе фиксации изображения. Как правило, для этого необходимо вывести светочувствительный элемент как можно ближе к микролинзе матрицы, которая собирает свет. Это технологии Exmor и Starlight. Такие камеры могут передавать даже в цвете с помещения освещенностью 0,01 Lux, и давать неплохое изображение в условиях освещенности 0,0001 — 0,001 Lux. Но стоит, отметить, что и цена таких камер немалая – это уже более профессиональная линейка. Есть смысл использовать такие технологии в роботизированных камерах, которые снимают, например, на больших территориях или для системы «Умный город». Для обычных объектов проще / и дешевле 🙂 / заняться вопросом освещения.

Надеемся, что после прочтения этой статьи вы больше узнаете о характеристиках матрицы и на что они влияют. Теперь вы понимаете насколько много зависит от производителя и качестве матрицы в видеокамере. Поэтому, в одном и том же производители в одинаковых характеристиках и корпусах могут быть камеры с разными матрицами и по разной цене (разница может составлять даже 30-35%).

Светочувствительная матрица – основа камеры видеонаблюдения

Руководитель группы технической поддержки Бенедикт Максименко.


    • тепловизор для работы
    • тепловизор для охоты на кабана
    • тепловизор для измерения температуры тела купить
    • ip камера с тепловизором
    • тепловизор показывает температуру тела
    • стационарный тепловизор для измерения температуры тела цена
    • лучший тепловизор
    • тепловизор монокуляр бу
    • тепловизор купить недорого в интернет магазине

    Давно известно, что светочувствительная матрица является основополагающим фактором качества изображения, выдаваемого оборудованием, и, главным образом, от нее зависит способность камеры снимать видео при недостаточной освещенности или же на улице.

    Именно она является «сердцем» любой видеокамеры.

    Светочувствительные матрицы или сенсоры разделяются на два основных типа – матрицы CCD (ПЗС) и матрицы CMOS (КМОП).

    Матрица типа CCD (Charge-Coupled Device) изготовляется при помощи технологии «приборов с зарядной связью». В отличие от нее, при изготовлении матрицы CMOS (Complementary Metal-Oxide-Semiconductor) применяется прицип металло-оксидо-полупроводниковой структуры (КМОП).

    По сравнению с CCD-матрицами, матрицы CMOS значительно дешевле. Преимуществом камеры видеонаблюдения CMOS-матричного типа является большее количество мегапикселей, и, как уже упоминалось, меньшая стоимость (секрет в том, что в CMOS-сенсорах «все» находится в одной микросхеме с цифровым качеством выхода данных). Но у CMOS-матрицы есть также и один существенный недостаток – шумы, которые не дают получить картинку сравнимого с CDD-матрицей качества.

    Главными техническими характеристиками светочувствительной матрицы являются следующие: размер, разрешение телевизионных линиях (ТВЛ), разрешение в пикселях, тип матрицы, чувствительность.

    Разрешение камеры видеонаблюдения непосредственно влияет на детальность изображения. Зависимость очевидна, чем выше разрешение, тем выше и информативность картинки. Физическое же разрешение практически никак не влияет на качество воспроизводимого изображения. Именно поэтому для камер видеонаблюдения более важным параметром является разрешение, отображаемое в телевизионных линиях ТВЛ. Показатель ТВЛ – это число телевизионных линий, которое возможно детально разглядеть на изображении. Данный показатель зависит не только от одного лишь количества пикселей в матрице, но также и от качества матрицы, электронной схемы и качества объектива. Обычно разрешения 400 телевизионных линий вполне достаточно для видеонаблюдения. Более высокое разрешение в 540 телевизионных линий определяет детальность картинки – здесь уже можно разобрать как номера машин, так и лица людей. Разрешение цветных камер ненамного, но хуже, чем у их черно-белых собратьев.

    Недостаточная освещенность зачастую является виной недостаточного качества видеоизображений, получаемых от камеры. Светочувствительность матрицы зависит от степени ее реакции на изменение внешнего освещения. Чем меньше камера наблюдения зависит от света, тем у ее матрицы светочувствительность выше. Существуют матрицы типа «день/ночь», у которых при резком снижении освещенности происходит переход в режим черно-белой съемки, также присутствует возможность (для работы в абсолютной темноте) использования инфракрасной подсветки. Показатель освещенности, как известно, измеряется в Люксах. В технических документациях камер видеонаблюдения отдельно указывается минимальные требования к уровню освещенности, однако специалисты советуют выбирать светочувствительность камеры в несколько раз больше, чем минимально возможный уровень освещенности, для получения действительно хорошего качества изображения. Черно-белые матрицы значительно более чувствительны.

    Основным недостатком цветных камер (если сравнивать с черно-белыми) является тот факт, что у них более низкая чувствительность (в 5-10 раз). Именно поэтому и возник отдельный тип камер наблюдения, который так и называется – «День-Ночь». Камеры такого типа днем работают в полноцветном режиме, а при значительном снижении освещенности – сразу же переходят в режим черно-белой видеосъемки.

    Численно размеры матриц выражают в виде дроби (размерность – в дюймах), к примеру, 1/3″, 1/2″, ну и так далее. Чем выше реальные размеры матрицы (при условии, что количество пикселей — одно и то же), тем и выше, соответственно, качество изображения.

    Руководитель группы технической поддержки Бенедикт Максименко.



    Другие советы

    Правильный подход к организации видеосистем

    Читайте начало: Часть 1 и Часть 2 «Нестандартный» подход к системам наблюдения, применяемым в сфере охраны, вполне вероятно поспособствует росту доверия при вмешательстве и определении. В связи с тем, что ресурсов затрачиваться будет меньше, запись будет осуществляться .

    ..

    Действенный подход к принципам построения …

    Читайте начало статьи Ряд практических следствий, вызванных применением широкого покрытия телекамерами, выглядит следующим образом: накапливается очень большой объем информации, для хранения которой понадобятся устройства с соответствующими характеристиками. …

    Видеонаблюдение для чайников — Основы и …

    ***Одно из первых небольших пособий для установщиков видеонаблюдения. Для желающих освоить современные системы не будет лишним начать с азов, понятий и свойств, которым обладали их предшественники. В современном мире ультра новых технологий, видеонаблюдение уже давно …

    Видеонаблюдение для чайников – Камера

    ***Одно из первых небольших пособий для установщиков видеонаблюдения.

    Для желающих освоить современные системы не будет лишним начать с азов, понятий и свойств, которым обладали их предшественники. Приобретая камеру, вам нужно определиться будет она давать цветное, или …

    Все советы

    IP-камеры по ценам производителей

    IP-камера состоит из матрицы, объектива, центрального процессора, чипов обработки и сжатия, сетевого интерфейса. Объектив фокусирует изображение на матрице. Матрица преобразует цвет в электрический сигнал. Сигнал поступает на процессор для обработки параметров, после чего уходит на компрессор. Компрессор сжимает поток — теперь данные готовы к передаче в сеть через Ethernet-контроллер. Благодаря цифровой начинке функционал IP-камеры стремится к бесконечности, получить доступ можно из любого места с интернетом. Аппаратная часть тоже не стоит на месте — в отдельные IP-камеры внедрены решения для круглосуточной трансляции цветного видео: крупная матрица (1/1.8″) с пикселями большего размера, объектив с линзами асферической формы, многослойным антибликовым покрытием, увеличенной фиксированной апертурой (F/1. 0), антитуманным покрытием, адаптивный IPS (автообработка посредством мультиэкспозиции, компенсации засветки, усиления детализации, нелинейного улучшения), подсветка видимым светом.

    У каждой IP-камеры собственный IP-адрес — без него невозможно настроить оборудование на совместную работу, получить доступ к IP-камере с мобильного устройства. Камера передает адрес с подключением. С помощью команды или специальной программы регистратор использует IP-адрес — подключается по нему. IP-камера транслирует видеопоток на регистратор (сервер), персональный компьютер с соответствующим ПО, в облако (SaaS-решение; программное обеспечение как услуга). Несколько IP-камер подключают к регистратору через роутер, коммутатор или каждую в отдельный порт. Подключение IP-камер к ПК зависит от количества: одну подключают в LAN-интерфейс сетевой карты, несколько — к LAN через коммутатор.

    Достоинства IP-камер

    • Цифровой видеосигнал от светочувствительной матрицы к серверу.
    • Масштабируемость системы, многопоточность.
    • Широкий набор цифровых и аппаратных функций улучшения изображения (WDR, BLC, HLC, EIS, DIS, DNR etc).
    • Стабильность качества изображения при трансляции.
    • Низкий уровень помех, высокий фреймрейт.
    • Защищенность передачи (шифрование).
    • Трансляция сигнала без потери четкости изображения.
    • Системы обработки тревожных сигналов для своевременных уведомлений.
    • Удаленные настройка и управление.
    • Видеоаналитика.

    Видеоаналитика

    Привычный программный детектор движения — уже аналитика ( анализирует изменения каждого пикселя). Она позволяет автоматизировать систему, экономит время оператора, архивное пространство, время на просмотр записей, снижает нагрузку на сеть (при соответствующей настройке IP-камера начинает запись по сигналу детектора).

    Среди базовых аналитических функций детекция:

    • движения, лиц, людей,
    • пересечения виртуальной линии,
    • оставленных или пропавших предметов,
    • входа в область и выхода из нее,
    • пересечения области, вторжения в зону,
    • тумана, задымления,
    • автомобилей, велосипедов,
    • звука, нарушения (превышение, занижение) звукового порога,
    • заслона объектива, изменения области обзора, подмены картинки.

    Сложная аналитика: классификация звука, анализ поведения (падение, праздношатание, поднятые руки и др.), распознавание лиц, автомобильных номеров, управление очередью, подсчет посетителей, формирование тепловой карты и спектр узкоспециализированных функций (для ритейла, эпидемиологической безопасности и т. д.). Интеллектуальные возможности IP-камер расширяются в сторону нейросетевых решений — реализованы детекция лиц с анализом атрибутов (борода, очки, маска и проч.), движения с классификацией объектов по типу (человек, транспорт), размеру, скорости, направлению, обнаружение высокоскоростного движения, толпы, парковки, скопления автомобилей etc.

    Матрица

    Матрица — основной элемент камеры, преобразует свет в электричество, представляет собой специализированную интегральную микросхему, состоящую из светочувствительных фотодиодов. Значение матрицы велико: даже с мощным процессором выданное слабым сенсором плохое изображение улучшить невозможно. База IP-камеры — CMOS-матрица, отличающаяся прогрессивным сканированием, быстродействием, низкой стоимостью, высоким качеством цветопередачи, низким энергопотреблением, высокой скоростью кадрированного считывания (высокий фреймрейт), чувствительностью при недостаточном освещении (усиленные каскады — размещение схем в любом месте цепи прохождения данных), изменением коэффициента усиления каждого цвета, улучшенной балансировкой белого.

    Прогрессивное развертка — передача и хранение движущихся изображений с последовательным отображением всех строк кадра.

    Преимущества Progressive Scan:

    • Отсутствие «гребенки» или мерцания на перемещающемся объекте, не нужно сглаживание картинки, вносящее искажения.
    • Качественное увеличение изображения до большего разрешения.
    • Целостное сохранение каждого кадра (нет разделения на два поля).

    Размер матрицы указывают в дюймах — дробью. Чем меньше знаменатель, тем больше размер сенсора (1/1.8″ крупнее 1/3″), тем лучше база IP-камеры: корректнее цветопередача, выше соотношение сигнал/шум (на маленькой матрице меньше межпиксельные изолирующие элементы — выше нагрев, создающий шум), качественнее изображение, больший угол обзора при объективе с одинаковым фокусным расстоянием.

    Качество картинки зависит от чувствительности матрицы. Чувствительность указывают в люксах (лк). Люкс — производное одного люмена (измеритель светового потока) на один квадратный метр. Параметр показывает минимальное количество света, необходимое для формирования изображения — 0.1 ~ 0.9 лк, 0.01 ~ 0.09 лк, 0.001 ~ 0.009 лк. Чем больше нулей после точки, тем чувствительнее матрица, тем качественнее картинка. Матрица с чувствительностью 0.001 ~ 0.005 лк формирует цветное видео при свете уличных фонарей — если этому не мешает апертура объектива.

    Апертура — относительное отверстие, пропускающее свет. Чем меньше цифра, тем больше света поступит на матрицу. Светосила объектива с апертурой F/1.2 выше, чем с F/2.0 — отверстие больше, света проходит больше. Мало пользы от чувствительности 0.001 лк, если этот свет есть в области наблюдения, но не пройдет к матрице.

    В IP-камерах без объектива принято указывать чувствительность для оптики с F/1.2. Если камера укомплектована объективом с F/2.0, а чувствительность указана для F/1.2, фактически она будет ниже.

    Разрешение IP-камеры

    Чем выше разрешение матрицы IP-камеры, тем выше качество и детализация изображения (особенно заметно при увеличении фрагментов на мониторе) — при условии корреляции с матрицей.

    С развитием цифровых технологий тенденция к увеличению числа эффективных пикселей растет. Неоправданно высокое разрешение нерентабельно: больше платить придется не только за IP-камеры, но и за высокую пропускную способность сети, процессорную мощность видеорегистратора, терабайты жестких дисков, амортизацию оборудования. Чем выше разрешение, тем ниже чувствительность матрицы — простая арифметика: больше пикселей, но света столько же, на каждый пиксель меньше света.

    В камере категории масс-маркет высокое разрешение вредно — дешевый процессор не в состоянии обработать столько пикселей, размер пикселя маленькой матрицы ничтожен — ему достается минимум света, и картинка получается смазанной — при прочих равных ее качество хуже, чем качество картинки с разрешением 2 Мп. В общем случае для обнаружения объекта нужно 20 пикселей на метр, для распознавания (человек, автомобиль) — 200 пикселей на метр, для идентификации (распознавание лиц) — 950 пикселей на метр. Даже если метраж большой, зачастую лучше поставить две камеры с разрешением 2 Мп, чем одну 5 Мп.

    Выбирайте разрешение в зависимости от задач и условий съемки — для решения большинства задач подойдет 2 Мп. Для отслеживания действий уже зафиксированных объектов достаточно 1 Мп. Высокое разрешение актуально на больших открытых пространствах площадей, залов, стадионов, вокзалов, аэропортов — для съемки на дальних расстояниях с последующим приближением фрагментов; при необходимости часто масштабировать картинку — приближать определенные области; для четкого различения деталей, например достоинства и номера купюры, автомобильного номера на большом расстоянии, etc.

    Сжатие

    IP-камеры сжимают поток (процессор сжатия). Традиционные передают несжатый сигнал, нагружая сервер. Несжатый аналоговый сигнал нуждается в преобразовании — с неизбежными потерями в качестве. IP-камеры не ограничены аналоговыми видеостандартами.

    Наиболее распространенные видеокодеки: для статического изображения — JPEG, динамического (в движении) — MJPEG и проприетарные (платные) — H.264, H.265. Самую сильную компрессию демонстрирует H.265, но он эффективен на высоком разрешении (на низком не хватает пикселей для блоков 64 на 64), а для 2 Мп практически не нужен. Разработчики продолжают совершенствовать кодеки и технологии интеллектуального сжатия: H.264+, H.265+ (Hikvision), ZipStream (Axis), WiseStream (Hanwha Techwin), повышающие эффективность H.264, H.265 разработки производителей, основанные на предварительном сжатии статических кадров, используемых в качестве опорных.

    Стандарты платные: чем их больше в камере, тем она дороже. Выбирайте IP-камеру с кодеками, учитывая необходимость и параметры видеорегистратора, — он должен поддерживать стандарты сжатия.

    Edge Storage

    Edge Storage — локальное хранение информации, запись видео на встроенную карту памяти. При необходимости IP-камера работает автономно — без подключения к видеорегистратору или ПК. В IP-камере предусмотрен слот для карты памяти или USB-порт для флэшки.

    Функция незаменима, если бывают обрывы связи. В системе с UPS технология спасает от отключения электроэнергии. Нужно, чтобы регистратор или облако поддерживали работу с архивом IP-камеры.

    Многопоточность

    IP-камеры транслируют несколько потоков — как минимум два: основной в полном разрешении под запись и субпоток меньшего разрешения для монитора. Большинство IP-камер поддерживают 3-потоковую трансляцию (запись, монитор, мобильное устройство), некоторые модели — до десяти потоков. Для снижения нагрузки различным детекторам выделяют отдельные потоки.

    Режим коридора

    Режим коридора — вертикально ориентированная съемка: 9:16 вместо 16:9. В этом режиме удобно просматривать видео из коридора, тоннеля и так далее. Поддержку режима указывают в спецификации IP-камеры. Если режим коридора не указан, программно функцию не получить — требуемое разрешение закладывают на аппаратном уровне.

    Аудио

    Обычно IP-камеры укомплектованы одним или несколькими аудиовходами и аудиовыходами, передают аудиофайлы на регистратор и принимают аудиосигнал. В некоторых моделях уже встроен микрофон. При необходимости к каждой IP-камере с аудиовходом можно подключить профессиональный всенаправленный, двунаправленный или однонаправленный микрофон (зависит от задачи). Есть аналитические функции, работающие со звуком, определяющие превышение или занижение звукового порога (порог задает пользователь в настройках), крик, разбитие стекла, выстрел, взрыв, другие резкие звуки и создающие тревожные события с отправкой в систему.

    Объектив IP-камеры

    Объектив собирает и проецирует световую энергию на матрицу — для формирования оптического изображения. Главный параметр объектива — фокусное расстояние (измеряют в миллиметрах), определяющее угол обзора и масштаб изображения. Представляет собой расстояние от оси комплекта линз до точки пересечения лучей, первоначально параллельных, после прохождения через объектив. Чем меньше фокусное расстояние, тем больше поле обзора. Объектив 2.8 мм обеспечивает видеонаблюдение в секторе с углом обзора ~ 100º. Чем выше фокус камеры, тем меньше угол обзора, но больше нужное для качественной съемки расстояние до объекта наблюдения.

    В IP-камерах используют короткофокусные, длиннофокусные и сверхдлиннофокусные объективы разного типа: с фиксированным фокусным расстоянием, с переменным фокусным расстоянием, моторизованные и fisheye.

    Фиксированное фокусное расстояние задают в процессе сборки — оно постоянно на протяжении всей эксплуатации.

    Переменное фокусное расстояние указывают в диапазоне от меньшего к большему (2.7 ~ 13.5, например) — его можно менять. IP-камера с такой оптикой намного проще в монтаже, на порядок больше мест для инсталляции.

    Моторизованный объектив снабжен приводом (как правило, сервоприводом) — для удаленного управления фокусом и масштабированием. Часто в составе motor-zoom есть система оптической стабилизации, фокусировки и диафрагма. IP-камеры с зумом востребованы на объектах повышенной безопасности с необходимостью практически мгновенно масштабировать картинку (скорость трансфокации не превышает 5 секунд).

    Fisheye-объективы — сверхширокоугольные (до 180°). Необработанное изображение отличается искаженным отображением прямых линий в форме дугообразных кривых. Изображение с укомплектованным «рыбьим глазом» камер программно (встроенное в IP-камеру или приобретаемое отдельно ПО) разбивают на отдельные каналы, попутно исправляя дисторсию. Fisheye-камера заменяет (по полю зрения) несколько обычных.

    В выборе IP-камеры важно угловое поле объектива — основа определения количества камер и мест их монтажа. Это видимая объективом область, охват. Углы обзора — горизонтальный, вертикальный, диагональный — напрямую связаны с фокусным расстоянием. Чем меньше фокусное расстояние, тем больше охват и тем меньше дальность.

    Для круглосуточного видеонаблюдения с ИК-подсветкой понадобится IP-камера, укомплектованная объективом с ИК-коррекцией: видимый свет фокусируется в одной точке, а лучи инфракрасного диапазона — в другой; если фокус не смещать, картинка будет размытой. ИК-коррекция смещает фокус. В документах ИК-коррекция не всегда указана, поскольку очевидна.

    Форм-фактор IP-камеры

    IP-камеры выпускают в купольном, цилиндрическом, стандартного дизайна (box), cube, сферическом форм-факторах.

    Купольные IP-камеры универсальны.

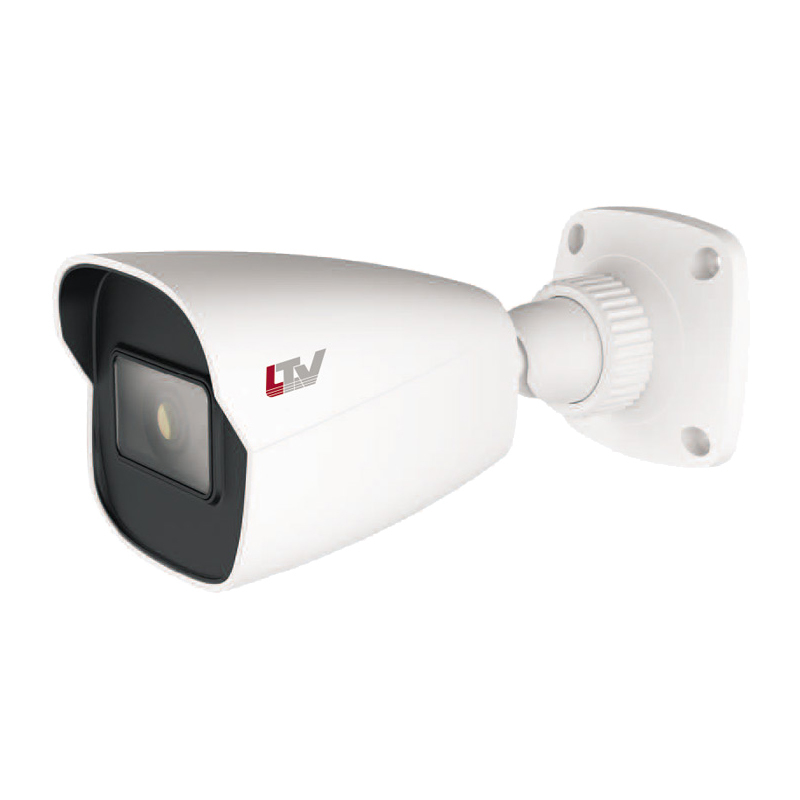

    Цилиндрические IP-камеры устанавливают на поворотный кронштейн. Регулировкой задают направление обзора. IP-камеры bullet часто выполняют в пыле-влагозащищенном и вандалозащищенном корпусе, с козырьком, оберегающим от прямых струй воды и лучей солнца, с широким диапазоном рабочих температур. Обычно монтируют на вертикальную поверхность: стену, столб, ограждение.

    Корпусные (стандартного дизайна, Box) IP-камеры в основном выпускают без объектива и монтажного кронштейна, оставляя инсталлятору широкий выбор по установке и оснастке устройства. Это профессиональное оборудование — его часто используют для распознавания лиц на входах, автомобильных номеров на въездах. Встраивание в термокожух адаптирует камеру к уличным условиям эксплуатации.

    IP-камеры форм-фактора Cube рассчитаны на использование в помещении, укомплектованы кронштейном для закрепления на потолке, стене, столе (настольный монтаж наиболее популярен).

    Сфера — форм-фактор, определяющий регулировку направления видеонаблюдения IP-камеры: шар видеомодуля поворачивают в нужную сторону. Для защиты объектива предусмотрен специальный экран.

    Наиболее популярны купольные и цилиндрические IP-камеры. Цилиндрические IP-камеры часто комплектуют длиннофокусными объективами, включая моторизованные, — сама форма корпуса способствует этому. В основном «цилиндры» ставят на дорогах, входах и въездах с высоким расположением камеры, больших пространствах (стадионы, вокзалы, аэропорты etc). Купольные IP-камеры можно монтировать в местах непосредственного доступа — низких потолках, стенах и так далее, местах, не попадающих в зону видимости охранников. Форма корпуса наиболее устойчива к механическим воздействиям. Вандалостойкость как параметр присутствует и у цилиндров, но поворотный кронштейн сводит на нет достоинство — злоумышленнику достаточно повернуть камеру в другую сторону. То же касается форм-фактора «Сфера» (крутится видеомодуль) и Cube. В IP-камере с аналитикой, с функцией антисаботажа, причем конкретно обнаружение смены области обзора и детекции удара, в систему поступит тревожный сигнал, но на реакцию нужно время.

    Исполнение IP-камер

    IP-камеры выпускают для эксплуатации в помещении, на улице, в транспорте. Уличные IP-камеры соответствуют международной классификации по защите оболочек от пыли и влаги International Protection Marking (IP), работают в широком диапазоне температур. При нижней границе минус 10 °С — камеру можно установить в неотапливаемом помещении, минус 20 °С — на улице в южных регионах России и СНГ, при минус 40 °С — почти везде, а при минус 60°С — на открытом воздухе даже в районах Крайнего Севера (в таких IP-камерах есть обогреватель, защита от коррозии и обледенения).

    Защита:

    • От влаги и пыли: IP54 — пылезащищенное устройство с защитой от брызг, IP66 — пыленепроницаемое оборудование с защитой от струй под давлением, IP67 — допустимо кратковременное погружение в воду на глубину до 1 м, IP68 — IP-камера будет работать в погруженном (≤ 1 м) состоянии до 30 мин.
    • От коррозии: как минимум корпус из нержавеющей стали, а как максимум — NEMA 4X (защита от коррозии, пыли и брызг, приносимых ветром, воды из шланга под напором, повреждений при обледенении).
    • От механических воздействий — IK06 ~ IK10: IK06 — выдерживает падение груза 500 г с высоты 20 см, IK07 — 500 г с 40 см, IK08 — 1.7 кг с 29.5 см, IK09 — 5 кг с 20 см, IK10 — 5 кг с 40 см.
    • От взрыва — ATEX и IECEx; такие IP -камеры предназначены для газопроводов, нефтеперерабатывающих и химических предприятий etc.

    Все стандарты описаны и действуют: защита либо есть, либо нет. Выбирая IP-камеру для улицы, обратите внимание на функцию холодного старта — если после кратковременного отключения электроэнергии камера не запустится, потому что успела остыть, а холодный старт не предусмотрен, IP68 и NEMA 4X бесполезны.

    ИК-фильтр

    Матрицы IP-камер чувствительны к видимому и инфракрасному свету. Лучи инфракрасного диапазона искажают цветопередачу, оставляя на изображении лиловые области, закрывающие фрагменты кадра. Чтобы этого не происходило, используют ИК-фильтр: электронный, механический (ICR Infrared Cut filter mechanically Removable), двухдиапазонный (Double Band-Pass Filter).

    Электронный — напыление на матрицу, перманентно блокирующее все лучи ИК-диапазона. Такие IP-камеры не подходят для ночного видеонаблюдения, потому что не пропускают лучи подсветки.

    Механический — пластина с преломляющим ИК-лучи напылением, установленная перед матрицей. В темноте фильтр сдвигается в сторону — чувствительность матрицы повышается, расширяясь в сторону инфракрасного диапазона. Сигнал на смещение фильтр получает от фотодатчика, в автоматическом режиме управляющего не только фильтром, но и подсветкой.

    Двухдиапазонный — несмещаемая пластина с напылением, частично преломляющим ИК-лучи. Фильтр пропускает видимый свет и малую часть спектра ближнего ИК-диапазона — длину волн инфракрасной и лазерной подсветки, блокирует короткие волны и среднюю часть спектра, паразитные волны: IP-камера транслирует качественное цветное видео круглосуточно (с высокочувствительной матрицей и светосильным объективом).

    IP-камера с электронным ИК-фильтром подходит для дневного видеонаблюдения в помещении. Для ночного видеонаблюдения и улицы (вне зависимости от времени суток) подойдет IP-камера с механическим или двухдиапазонным ИК-фильтром — зимой темнеет рано, и с электронным фильтром изображение, полученное даже ранним вечером, будет неинформативным.

    Подсветка

    Для ночного видеонаблюдения IP-камеру оборудуют подсветкой — инфракрасной (IR), лазерной, LED.

    Инфракрасная представляет собой россыпь ИК-диодов или один мощный энергоэффективный (меньше шума). Диоды прикрыты линзами — круглыми или прямоугольными (EXIR). Нюанс ИК-подсветки с большой дальностью — засветка близко расположенных объектов. Проблема решена адаптивностью: процессор получает данные датчика о расстоянии до объекта и пропорционально меняет мощность диодов. Выбирая IP-камеру с «длинной» подсветкой, убедитесь в адаптивности последней — в паспорте указано Smart. В темноте область обзора будет в два раза уже. Равнозначно снизится качество картинки: лучи инфракрасного диапазона отражаются от дождя, снега, пылевой взвеси, мошкары и прочего.

    Лазерная подсветка отличается высокой дальностью действия — ею оснащают поворотные камеры.

    LED-подсветка дает видимый теплый или холодный белый свет. Местоположение камеры очевидно, но именно такая подсветка входит в комплекс решений для круглосуточно цветного видео.

    Летом в жарких регионах имеет смысл использовать IP-камеры без встроенной подсветки — с отдельно стоящим прожектором. Диоды нагреваются и продуцируют шум.

    Засветка

    Для борьбы с последствиями разноконтрастного освещения есть программные и аппаратные решения:

    • DWDR — цифровая постобработка, выборочное повышение уровня яркости темных зон сцены и затемнение слишком светлых.
    • WDR до 110 дБ — аппаратная функция; процессор выбирает оптимальную выдержку в рамках указанного интервала децибел (динамического диапазона матрицы). Выдержкой можно достичь многого — водопад выглядит каплями на короткой и ярким световым потоком на длинной.
    • WDR от 120 дБ — аппаратная функция в двух реализациях: создание нескольких кадров (Double Scan, Quadro Scan) с разной экспозицией, их последующей оценкой на яркость различных областей и суммированием в один сбалансированный; попиксельный замер экспозиции — система расположена вокруг каждого пикселя. Процессор анализирует данные и выбирает наиболее подходящую выдержку: освещенным зонам нужна короткая, затемненным — длинная.
    • BLC — компенсация контровой засветки.
    • HLC — коррекция локальной засветки (например, фары) маскировкой или затемнением.

    HLC локальна, DWDR и BLC дают низкий эффект, попиксельный замер — средний, многократное сканирование — высокий, но не подходит для видеонаблюдения за скоростными объектами. Пример: фреймрейт живого видео — 25 кадров в секунду, городская скорость автомобиля — 60 км/час; за минуту авто проедет километр, за секунду — 16.6 метров, за 1/25 секунды — 66.6 см, но делаем два кадра, а значит между кадрами авто проедет 30 см, и это породит артефакты на изображении. Если скорость высока, вероятно двойное отображение автомобиля.

    Скорость трансляции

    Чем ниже скорость записи, тем быстрее двигаются объекты при воспроизведении. Для аналитики, качественной записи, просмотра и отображения на мониторе в реальном времени нужна скорость 25 кадров в секунду. Для записи происходящего на неважных участках достаточно 15 к/с, и можно сэкономить на битрейте. На трассах мало 25 кадров в секунду — там надо 50–60 к/с, чтобы на плавной прокрутке можно было рассмотреть быстро двигающиеся автомобили.

    Питание

    IP-камера получает питание от адаптера DC 12 V (часто), AC 100 ~ 240 V (редко) или PoE-коммутатора, видеорегистратора с PoE-портами. PoE (Power over Ethernet, питание по незадействованным проводам витой пары) избавляет от необходимости разветвленной электросети. Лучший вариант — подключение камер к сети через PoE-коммутатор. IP-камере, не поддерживающей питание по витой паре понадобится отдельный источник.

    Передача данных, сеть и протоколы

    IP-камеры работают по стеку протоколов TCP/IP. TCP/IP — сетевая модель с четырьмя уровнями прохождения данных: прикладным (HTTP, RTSP, FTP, DNS и др), транспортным (TCP, UDP, SCTP, DCCP и др.), сетевым (IP), сетевого доступа (Ethernet, IEEE 802.11 WLAN, SLIP, Token Ring, ATM и MPLS, физическая среда и принципы кодирования информации, T1, E1).

    Транспортные протоколы

    • TCP — гарантированный протокол (на первых испытаниях пакет прошел 150 000 км, не потеряв ни единого бита информации), с помощью команд предварительно устанавливает соединение, после чего начинает передачу данных; следит за сохранностью данных и их последовательностью, регулирует скорость трансляции, чтобы данные не передавались интенсивнее, чем их можно принять. Исправляет ошибки — отсылает дубль, если пакет потерян, и исправляет ошибку, если пришло два одинаковых пакета по одному адресу.
    • RTP — протокол передачи трафика в реальном времени. Предусматривает синхронизацию данных и коррекцию последовательности доставки пакетов.
    • UDP — альтернатива TCP, но не устанавливает предварительное соединение, а сразу начинает трансляцию. Не следит за получением данных и не дублирует на случай восстановления потерянного пакета. Менее надежен, но быстрее.

    С точки зрения скорости и передачи реалтайм-трафика предпочтительнее RTP или UDP, но в проблемных сетях незаменим TCP, так как исправляет ошибки и корректирует сбои.

    Протоколы совместимости

    Устройства одного производителя совместимы по умолчанию. Для совместимости с устройствами другого производителя IP-камеры поддерживают прикладные протоколы (RTSP, ONVIF).

    RTSP — прикладной протокол удаленного управления IP-камерой. Предусматривает исключительно серверное управление камерами. Не относится к сжатию, пакетам, определению транспортного протокола. Передача данных не часть RTSP — для этого есть стандартный транспортный протокол реального времени. RTSP-запросы идут отдельно от потока — через специальный порт.

    ONVIF — объединение готовых технологий и протоколов, адаптированных к IP-видеонаблюдению. В рамках спецификаций разработано четыре профиля: Profile S — для видеоисточников, Profile C — СКУД, Profile G — записывающих видеоустройств, Profile Q — устройств, совместимых «из коробки». Спецификации Profile S определяют конфигурирование сетевого интерфейса, обнаружение устройств по протоколу WS-Discovery, управление профилями работы камеры, настройку потоковой передачи, обработку событий, PTZ-управление, защиту (доступ, шифрование). IP-камера с внутренним архивом отвечает требованиям двух профилей спецификаций — G и S.

    По RTSP можно управлять камерой, ONVIF поддерживает базовую аналитику.

    Способы передачи сигнала

    IP-камера транслирует поток по проводной или беспроводной связи: по витой паре на расстояние 100 м, коаксиальному кабелю — 500 м, оптоволокну — до 100 км. Среда IP-камер — Ethernet. Для использования коаксиального или оптоволоконного кабеля нужны преобразователи. В камеры их встраивают крайне редко (дорого и нецелесообразно) — соответствующие модули подсоединяют к коммутатору. Непосредственно в камеру интегрируют модули беспроводной связи — Wi-Fi (чаще всего), 3G, 4G. Беспроводная связь избавляет от кабелей и мониторов (поток поступает на ПК или мобильное устройство), но не обеспечивает высокой дальности, снижаемой еще и физическими преградами. Тем не менее, в транспортных камерах и некоторых иных случаях — незаменима.

    Ethernet: среда IP-камер

    Ethernet объединяет устройства в локальную сеть (LAN) для пакетной передачи данных — системе видеонаблюдения достаточно обычной локальной сети офиса, привычно соединяющей компьютеры. Ethernet описана стандартами группы IEEE 802.3, определяющими формат кадров и протоколы управления доступом на канальном уровне модели взаимодействия.

    Сетевые модификации стандартов (указана максимальная длина сегмента)

    • Витая пара:
      • Ethernet, 10 Мбит/с: 10BASE-T — Cat. 3 и выше, 10BASE-T — две скрученные витые пары Cat. 3 или Cat. 5 (100 м).
      • Fast Ethernet, 100 Мбит/с: 100BASE-T — Cat. 3 и Cat. 5 (100 м).
      • Gigabit Ethernet, 1000 Мбит/с: 1000BASE-T — Cat. 5e (100 м).
      • Промежуточные стандарты Ethernet, 2.5 Гбит/с и 5 Гбит/с соответственно: 2.5GBASE-Т и 5GBASE-T — Cat 5e и Cat 6 (100 м).
      • 10 Gigabit Ethernet, 10 Гбит/с: 10GBASE-T — cat. 6 (55 м) и 6а (100 м).
    • Коаксиальный кабель, со скоростью 10 Мбит/с: 10BASE5 — RG-58 (до 185 м), 10BASE2 — RG-8 (500 м).
    • Оптический кабель (одномодовое — волокно с основным диаметром сердцевины в 7 ~ 10 раз больше длины волны, проходящего по нему света, многомодовое — волокно с большим диаметром сердцевины, проводящей лучи света за счет полного внутреннего отражения):
      • Ethernet, 10 Мбит/с: FOIRL — до 1 км, 10BASE-FL — до 2 км.
      • Fast Ethernet, 100 Мбит/с: 100BASE-FX — многомодовое волокно, 400 м/2 км (полудуплекс/дуплекс*), 100BASE-SX — многомодовое волокно, 2 км/10 км (полудуплекс/дуплекс), 100BASE-FX WDM — одномодовое волокно (преимущественное использование — приемопередатчики).
      • Gigabit Ethernet, 1000 Мбит/с: 1000BASE-SX — многомодовое волокно (500 м), 1000BASE-LX — многомодовое волокно (550 м), одномодовое волокно (5 км), 1000BASE-LH — одномодовое волокно (100 км).
      • 10 Gigabit Ethernet, 10 Гбит/с: несколько стандартов, от 26 м до 40 км.

    *Дуплексный способ обмена данными — отправка и прием одновременно по двум каналам связи, полудуплексный — поочередно по каждому каналу.

    Для трансляции по коаксиальному и оптоволоконному кабелю необходимы удлинитель сигнала для коаксиального кабеля и SFP-модуль для оптоволоконного.

    Советы

    1. Если нужна IP-камера в коридор, между стеллажами etc, выбирайте с соответствующим режимом вертикального отображения (указан в характеристиках). Слепая зона будет меньше, изображение — лучше. Просто перевернуть изображение нельзя — картинка ляжет на бок. Нужна аппаратная поддержка режима коридора и вертикального разрешения.
    2. Если электросеть недоступна в месте инсталляции IP-камеры, выбирайте модель с поддержкой питания по витой паре (технология PoE) — от регистратора или коммутатора. В обратном случае незачем переплачивать за PoE.
    3. Выбирая IP-камеру с моторизованным объективом, автоматической регулировкой диафрагмы и фокуса, обратите внимание на функцию фиксирования — нет ничего хорошего в плавающих фокусе и апертуре.
    4. В места с вероятностью вибрации (дорога, цех и другие) покупайте IP-камеры с цифровой стабилизацией изображения (DIS), нивелирующей последствия тряски (размытость). Некоторые производители усиливают функцию аппаратно, комплектуя IP-камеру гироскопом, — и DIS включается при малейшем сдвиге.
    5. Если IP-камера нужна для наблюдения за областью с интенсивным движением или выбрана модель с аналитикой, покупайте с пространственным шумоподавлением 3D DNR. Для спокойных зон достаточно 2D DNR.
    6. Выбирайте камеру не по цене, а по функционалу — чтобы оборудование решало поставленные задачи.
    7. Просите показать пример записи с конкретной камеры. Добросовестный и заинтересованный производитель не откажет.
    8. Не покупайте IP-камеры без учета параметров видеорегистратора: совместимость оборудования — обязательное условие.
    9. Покупая беспроводные IP-камеры, учитывайте физические препятствия — они снижают расстояние передачи данных.

    Согласно статистике, монтажные организации выбирают одни IP-камеры, а пользователи — другие. И часто пользователей встречают негативные неожиданности. Обращайтесь к специалистам, если не уверены в правильности выбора каждой характеристики.

    КМОП (CMOS) матрица в камерах видеонаблюдения

    Показатель светочувствительности является немаловажным критерием при выборе видеокамеры. Он зависит от типа встроенной матрицы. Выделяются два основных вида матрицы: ПЗС (CCD), который характеризуется обратной зарядовой связью, и КМОП (CMOS), представляющий собой комплементарную структуру металла, оксида и проводника.

    Оба типа функционируют по единому принципу преобразования света в электрический заряд, после чего отправляют полученный электрический сигнал. ПЗС матрицы осуществляют передачу аналогового сигнала, для оцифровки которого потребуется дополнительный преобразователь, тогда как КМОП-датчик уже на выходе имеет цифровой сигнал.

    Основные преимущества CMOS-матрицы:

    • Низкая величина энергопотребления при статическом положении, которая является в 100 раз ниже, чем у ПЗС. Именно данная характеристика обеспечивает применение матрицы CMOS в устройствах видеонаблюдения и датчиках движения, которые в течение длительного времени находятся в ожидании;
    • Высокая скорость записи, которая может составлять до 500 кадров в секунду;
    • Возможность кадрированного считывания — расшифровка выбранных групп пикселей. Такая технология обеспечивает уменьшение размера и увеличение скорости считывания;
    • Возможность преобразования, очистки и обработки полученного сигнала, не только захваченных матрицей, но и сторонних элементов;
    • Наличие усилительных схем позволяет повышать уровень чувствительности при низкой освещенности, а также корректировать цветовую гамму и баланс белых тонов;
    • Низкая себестоимость в сравнении с ПЗС-матрицей.

    Видеообзор:

    КМОП матрица: принцип работы

    Принцип функционирования матрицы представлен тремя этапами: до начала записи выполняется сигнал сброса; в ходе съемки происходит накопление фотодиодов; при считывании предоставляется возможность выбора уровня напряжения на конденсаторе.

    Как и любая другая технология, CMOS-матрица имеет не только преимущества, но и недостатки. Их можно отнести к образованию посторонних шумов, нагрева устройства, пониженного уровня заполнения пикселов и динамической чувствительности.

    Подводя итоги, отметим, что видеокамеры с КМОП-матрицей все же являются более функциональными, так как процесс формирования изображения с высоким разрешением выполняется с более высокой скоростью, нежели у ПЗС-устройств.

    Сравнительная таблица свойств и характеристик ПЗС и КМОП матриц

    Параметр ПЗС-матрица КМОП-матрица
    Выходной сигнал пикселя Электроны Напряжение
    Выходной сигнал устройства Напряжение (аналоговый сигнал) Биты (цифровой сигнал)
    Коэффициент заполнения Высокого уровня Умеренного уровня
    Несогласованность усилителей Неприменимо Умеренного уровня
    Системный шум Низкого уровня От умеренного до высокого уровня
    Сложность системы Высокая Низкая
    Сложность датчика Низкая Высокая
    Компоненты камеры Печатная плата, микросхемы, объектив Микросхема и объектив
    Чувствительность Умеренного уровня Улучшенного уровня
    Динамический диапазон Высокий Умеренный
    Однородность Высокая От низкой до умеренной
    Скорость От умеренной до высокой Наибольшая
    Получение неполного изображения (Windowing) Ограниченное Неограниченное
    Антиблюминг От хорошего до отсутствующего Хороший
    Питание и управление Сложное, высокие напряжения Простое, низкое напряжение

    Матрица видеокамеры какая лучше в Тюмени: 642-товара: бесплатная доставка, скидка-21% [перейти]

    591

    755

    Набор Какая лучше? / Растительная кокосовая сгущенка БЕЗ ЛАКТОЗЫ в ТУБЕ 180г + Ж/Б 380г Тип:

    В МАГАЗИНЕще цены и похожие товары

    94 400

    AVCLINK P20-W Видеокамера PTZ. Разрешение 1080P @ 60 Гц. Матрица PANASONIC 1/2.7», CMOS, 2.07 Мп. Зум 20x / 16x. Цвет белый

    В МАГАЗИНЕще цены и похожие товары

    В МАГАЗИНЕще цены и похожие товары

    Видеокамера REKAM запись видео Full HD 1080p, матрица 5 МП, электронный стабилизатор, вес 186 г, DVC-360 черный (2504000004)

    ПОДРОБНЕЕЕще цены и похожие товары

    В МАГАЗИНЕще цены и похожие товары

    95 900

    AVCLINK P20 Видеокамера PTZ. Разрешение: 1080P @ 60 Гц. Матрица PANASONIC 1/2.7», CMOS, 2.07 Мп. Зум 20x / 16x

    В МАГАЗИНЕще цены и похожие товары

    98 340

    AVCLINK P30 Видеокамера PTZ. Разрешение 1080P @ 60 Гц. Матрица PANASONIC 1/2.7», CMOS, 2.07 Мп. Зум 30x / 8x

    В МАГАЗИНЕще цены и похожие товары

    162 960

    AVCLINK P20-4K Видеокамера PTZ. Разрешение 4K @ 30 Гц. Матрица SONY 1/1.8», CMOS, 8.42 Мп. Зум 20x / 16x

    В МАГАЗИНЕще цены и похожие товары

    94 400

    AVCLINK P12U-W Видеокамера PTZ. Разрешение 1080P @ 60 Гц. Матрица PANASONIC 1/2.7», CMOS, 2.07 Мп. Зум 12x / 16x. Есть видеовыход USB 3.0 Type C. Цвет белый

    В МАГАЗИНЕще цены и похожие товары

    94 400

    AVCLINK P12 Видеокамера PTZ. Разрешение 1080P @ 60 Гц. Матрица PANASONIC 1/2.7», CMOS, 2.07 Мп. Зум 12x / 16x

    В МАГАЗИНЕще цены и похожие товары

    98 340

    AVCLINK P30-W Видеокамера PTZ. Разрешение 1080P @ 60 Гц. Матрица PANASONIC 1/2.7», CMOS, 2.07 Мп. Зум 30x / 8x. Цвет белый

    В МАГАЗИНЕще цены и похожие товары

    12 130

    Цилиндрическая камера видеонаблюдения IP Ps-Link IP108R матрица 8Мп с вариофокальным объективом

    ПОДРОБНЕЕЕще цены и похожие товары

    Плита пазогребневая Волма пустотелая ПГП 667х500х80 мм Тип: гипсовый пазогребневый, Производитель:

    ПОДРОБНЕЕЕще цены и похожие товары

    Цилиндрическая камера видеонаблюдения IP Ps-Link IP102PR матрица 2Мп с POE питанием и вариофокальным объективом

    ПОДРОБНЕЕЕще цены и похожие товары

    Купольная камера видеонаблюдения IP Ps-Link IP305PR матрица 5Мп с POE питанием и вариофокальным объективом

    ПОДРОБНЕЕЕще цены и похожие товары

    1 486

    2123

    Купольная камера видеонаблюдения AHD 2Мп 1080P PST AHD302D с матрицей Sony

    ПОДРОБНЕЕЕще цены и похожие товары

    Купольная камера видеонаблюдения IP Ps-Link IP305PM матрица 5Мп с POE питанием и микрофон

    ПОДРОБНЕЕЕще цены и похожие товары

    WIFI IP камера Ps-Link XMD50 с микрофоном и матрицей 5Мп

    ПОДРОБНЕЕЕще цены и похожие товары

    Купольная видеокамера RVi-1ACE100 (2.8) white в пластиковом корпусе (Шар стакане), тип матрицы: 1/

    ПОДРОБНЕЕЕще цены и похожие товары

    Цепь велосипедная KMC X101 Тип: цепь велосипедная, Размер: 1/2×1/8, Производитель: KMC

    ПОДРОБНЕЕЕще цены и похожие товары

    Novicam BASIC 57 v.1393 — IP видеокамера шар, матрица 1/2.8″ CMOS SONY IMX 335, 5 Мп 20 к/с, объектив вариофокальный 2.8-12 мм.

    ПОДРОБНЕЕЕще цены и похожие товары

    Novicam WALLE v.1295 — IP видеокамера PT, матрица 1/2.7″ CMOS, 2 Мп 25/30 к/с, объектив фиксированный 2.8 мм, внутренняя, ИК 10м, 0.01 люкс, DC 5В, ми

    ПОДРОБНЕЕЕще цены и похожие товары

    Novicam EVA v.1257 — IP видеокамера куб, матрица 1/2.7″ CMOS, 2 Мп 25/30 к/с, объектив фиксированный 2.8 мм, внутренняя, ИК 10м, 0.01 люкс, DC 5В,

    ПОДРОБНЕЕЕще цены и похожие товары

    Novicam BASIC 32 v.1336-IP видеокамера шар, матрица 1/2.9* CMOS F23 3 Мп 20 к/с 3.6 мм ИК 20м ВС 12В/PoE

    ПОДРОБНЕЕЕще цены и похожие товары

    ПОДРОБНЕЕЕще цены и похожие товары

    Цилиндрическая камера видеонаблюдения AHD 2Мп 1080P Ps-Link AHD102D с матрицей Sony

    ПОДРОБНЕЕЕще цены и похожие товары

    Камера видеонаблюдения 4G Ps-Link GBT20 с матрицей 2Мп 1080P и поворотным механизмом

    ПОДРОБНЕЕЕще цены и похожие товары

    Купольная камера видеонаблюдения AHD 2Мп 1080P Ps-Link AHD302D с матрицей Sony

    ПОДРОБНЕЕЕще цены и похожие товары

    Плита гипсовая влагостойкая пустотелая ПГП 670*500*80 мм Тип: гипсовый пазогребневый,

    ПОДРОБНЕЕЕще цены и похожие товары

    Купольная камера видеонаблюдения IP Ps-Link IP302PR матрица 2Мп с POE питанием и вариофокальным объективом

    ПОДРОБНЕЕЕще цены и похожие товары

    Цепь велосипедная KMC E8 EPT E-Bike Тип: цепь велосипедная, Производитель: KMC

    ПОДРОБНЕЕЕще цены и похожие товары

    Цилиндрическая камера видеонаблюдения IP Ps-Link IP105PR матрица 5Мп с POE питанием и вариофокальным объективом

    ПОДРОБНЕЕЕще цены и похожие товары

    Пазогребневая плита пустотелая влагостойкая ПГП Волма 0.667 м*0.5 м Тип: гипсовый пазогребневый,

    ПОДРОБНЕЕЕще цены и похожие товары

    Плита пазогребневая Волма пустотелая ПГП 667х500х80 мм Тип: гипсовый пазогребневый, Производитель:

    ПОДРОБНЕЕЕще цены и похожие товары

    Пазогребневая плита ПГП Кнауф 667х500х80 мм стандарт (Размер: 667 х 500 х 80) Тип: гипсовый

    ПОДРОБНЕЕЕще цены и похожие товары

    Плита пазогребневая Волма пустотелая ПГП 667х500х80 мм Тип: гипсовый пазогребневый, Производитель:

    ПОДРОБНЕЕЕще цены и похожие товары

    Плита пазогребневая Волма пустотелая ПГП 667х500х80 мм Тип: гипсовый пазогребневый, Производитель:

    ПОДРОБНЕЕЕще цены и похожие товары

    Цепь велосипедная KMC Z1eHX EPT Wide Тип: цепь велосипедная, Производитель: KMC

    ПОДРОБНЕЕЕще цены и похожие товары

    Пазогребневая плита пустотелые 80х667х500 влагостойкие (ПГП) волма Тип: гипсовый пазогребневый,

    ПОДРОБНЕЕЕще цены и похожие товары

    Цепь велосипедная KMC E8 EPT E-Bike Тип: цепь велосипедная, Производитель: KMC

    ПОДРОБНЕЕЕще цены и похожие товары

    Цепь велосипедная KMC X101 Тип: цепь велосипедная, Размер: 1/2×1/8, Производитель: KMC

    ПОДРОБНЕЕЕще цены и похожие товары

    Цепь велосипедная KMC Z-30 Shimano HG MTB Тип: цепь велосипедная, Производитель: KMC

    ПОДРОБНЕЕЕще цены и похожие товары

    HIT 20 Novicam v.1463 — TVI/AHD/CVI/CVBS видеокамера, матрица 1/2.7″ CMOS, 2 Мп 25/30 к/с, объектив2.8 мм, внутренняя, ИК 20м, 0.01 люкс

    ПОДРОБНЕЕЕще цены и похожие товары

    Цепь велосипедная KMC Z-30 Shimano HG MTB Тип: цепь велосипедная, Производитель: KMC

    ПОДРОБНЕЕЕще цены и похожие товары

    Цепь велосипедная KMC X9 EPT Road/MTB Тип: цепь велосипедная, Производитель: KMC

    ПОДРОБНЕЕЕще цены и похожие товары

    ПОДРОБНЕЕЕще цены и похожие товары

    Цепь велосипедная KMC B1 Narrow Тип: цепь велосипедная, Размер: 1/2×3/32, Производитель: KMC

    ПОДРОБНЕЕЕще цены и похожие товары

    Плита пазогребневая Волма пустотелая ПГП 667х500х80 мм Тип: гипсовый пазогребневый, Производитель:

    ПОДРОБНЕЕЕще цены и похожие товары

    Пазогребневая плита обычная пустотелая Волма ПГП 667*500*80 мм Тип: гипсовый пазогребневый,

    ПОДРОБНЕЕЕще цены и похожие товары

    Цепь вело S1 KMC 1/2’x1/8′ 108 звеньев/570101 Тип: цепь велосипедная, Размер: 1/2×1/8,

    ПОДРОБНЕЕЕще цены и похожие товары

    Цепь велосипедная KMC X9 SL Road Тип: цепь велосипедная, Производитель: KMC

    ПОДРОБНЕЕЕще цены и похожие товары

    Цепь KMC Z8.3, 8 передач, 114 звеньев, с замком Тип: цепь велосипедная, Размер: 1/2×3/32,

    ПОДРОБНЕЕЕще цены и похожие товары

    Цепь велосипедная KMC Z-82 Shimano IG/HG Тип: цепь велосипедная, Производитель: KMC

    ПОДРОБНЕЕЕще цены и похожие товары

    2 страница из 18

    Разбираемся в светочувствительных матрицах: CMOS и CCD

    25 августа 2017

    8 комментариев

    Светочувствительная матрица — это «глаз» вашей видеокамеры безопасности. Она захватывает свет, попавший в объектив видеокамеры безопасности, и преобразовывает его в электронный сигнал.

    Формат, или размер, матрицы определяет охват ваших камер безопасности. Самыми популярными форматами являются следующие: 2/3″, 1/2″ и 1/3″.

    • Матрица с диагональю 2/3″ позволяет вести видеонаблюдение на больших расстояниях в условиях очень низкой освещенности.
    • Матрица с диагональю 1/2″ — в большинстве случаев, представляет собой оптимальное решение с приемлемой светочувствительностью.
    • Матрица с диагональю 1/3″ обеспечивает хорошую производительность при низкой освещенности и высокой частоте кадров.

    Самыми популярными типами матриц по применяемой технологии являются CMOS (КМОП-матрица) и CCD (ПЗС-матрица).

    1. Видеокамеры наблюдения с КМОП-матрицей: за и против

    КМОП (CMOS) означает комплементарный металл-оксид-полупроводник (Complementary Metal Oxide Semiconductor). В видеокамерах безопасности с матрицей CMOS используется технология прогрессивного сканирования.

    Преимущества и недостатки видеокамеры наблюдения с CMOS-матрицей
    Преимущества видеокамеры наблюдения с CMOS-матрицей
    • Высокое разрешение
    • Отличная цветопередача
    • Высокая кадровая частота
    • Низкое энергопотребление
    • Экономическая эффективность
    Недостатки видеокамеры наблюдения с CMOS-матрицей
    • Высокий уровень шума
    • Умеренная светочувствительность

    2.

    Видеокамеры наблюдения с ПЗС-матрицей: за и против

    Аббревиатура ПЗС (CCD) означает прибор с зарядовой связью (Charge Coupled Device). Видеокамеры наблюдения с ПЗС-матрицами имеют отличный WDR (широкий динамический диапазон), поэтому часто используются в условиях низкой освещенности. Камеры безопасности с матрицами CCD, как правило, менее подвержены влиянию вибраций по сравнению с камерами безопасности с матрицами CMOS.

    Сильные и слабые стороны видеокамеры наблюдения с CCD-матрицей
    Сильные стороны видеокамеры наблюдения с CCD-матрицей
    • Хорошая производительность в условиях низкой освещенности
    • Хорошая технология WDR
    • Меньшая восприимчивость к вибрационному эффекту
    • Низкий уровень шума
    • Высокая чувствительность
    • Высокое разрешение
    Недостатки видеокамеры наблюдения с CCD-матрицей
    • Высокое энергопотребление
    • Низкая кадровая частота
    • Дороговизна

    CMOS или CCD — что лучше?

    Раунд 1: Кадровая частота и потребляемая мощность

    Камера безопасности с CMOS-датчиком является однозначным победителем по частоте кадров. Камера безопасности с CMOS-датчиком может напрямую преобразовывать фотоэлектрический сигнал в цифровой сигнал. Частота кадров и скорость процесса преобразования сигнала CMOS-датчиком гораздо больше по сравнению с CCD-датчиком.

    Аналого-цифровое преобразование происходит за пределами CCD-датчиков, поэтому формирование изображений и видео происходит дольше. Кроме того, видеокамеры безопасности с датчиками изображения CCD часто страдают от проблемы перегрева.

    Камеры видеонаблюдения с CMOS-датчиками поддерживают гораздо более высокую кадровую частоту и потребляют меньше энергии, а также более экономичны по сравнению с камерами безопасности с CCD-датчиками. Обычно цена камеры видеонаблюдения с CMOS-матрицей более приятная, чем цена камеры безопасности с CCD-матрицей.

    Поэтому победителем первого раунда становится видеокамера с CMOS-матрицей!

    Раунд 2: Качество изображения

    Как правило, камеры безопасности с CCD-матрицей создают изображения с более высоким разрешением. Тем не менее, развитие технологий может поставить качество изображений CMOS на один уровень с CCD. Например, видеокамеры безопасности с CMOS датчиками и оптическим зумом могут создавать даже более четкие изображения, чем видеокамеры с матрицами CCD.

    Итак, второй раунд — ничья!

    Раунд 3: Светочувствительность и шум

    Традиционно, ПЗС-датчики менее подвержены искажениям изображения и имеют более высокую светочувствительность, поэтому создают гораздо меньше шума, чем камеры безопасности с датчиками CMOS. Однако, в настоящее время, в плане чувствительности, камеры видеонаблюдения с матрицами CMOS иногда даже превосходят CCD видеокамеры.

    Трудно сказать, кто станет победителем в категориях светочувствительности и шума. Однако, исходя из текущего уровня развития технологии и производительности, видеокамеры с матрицей CCD становятся победителями в третьем раунде (возможно, это временная победа).

    Основываясь на приведенной выше информации и подробном сравнении двух типов датчиков, можно обнаружить, что каждый тип датчика имеет свои плюсы и минусы.

    В этой битве не может быть одного победителя. Все сводится к конкретному случаю:

    1. Вы можете выбрать камеры безопасности с CCD-датчиками, если их использование будет происходить в условиях низкой освещенности.

    Примечание: Некоторые камеры безопасности с CMOS-матрицами также могут обеспечить отличное наблюдение в темное время суток.

    2. Видеокамеры наблюдения с CMOS-датчиками могут быть более компактными, поскольку размеры самих CMOS-датчиков могут быть очень маленькими. Поэтому можете выбрать их, если не хотите привлекать внимания к своей системе наблюдения.

    3. Выбирайте видеокамеры безопасности с CMOS-матрицей, если ваше интернет-подключение недостаточно качественное. Видеокамеры наблюдения с CMOS-матрицей имеют меньше требований к ширине полосы пропускания, поэтому не будут перегружать вашу сеть.

    Источник reolink.com. Перевод статьи выполнила администратор сайта Елена Пономаренко.

    Поделиться

    Твитнуть

    Поделится

    Поделится

    Датчик
    2 — мегапиксельная CMOS-матрица.
    (2 — мегапиксельная,- это хорошо или нет?

    Ответить

    Действительно толковая статья.

    Ответить

    Хорошая статья, все описано обстоятельно и грамотно . 5звезд.

    Ответить

    Новый комментарий

    Войти с помощью

    Отправить

    Vicon V40X8ICPS Digital Control Matrix System V40X8-ICPS B&H

    BH #VIV40X8ICPS • MFR #V40X8-ICPS

    No Longer Available

    Share

    PrintAsk Our Experts
    • Overview

    • Specs

    • 1 Описание0017
    • 3Изменяемые настройки задержки
    • 4Прилагаемое программное обеспечение сигнализации

    Vicon V40X8ICPS представляет собой пакет цифрового управления и матрицы, состоящий из ряда плат контроллера и панелей дистанционного управления. Эта система оснащена 5 платами видеокоммутаторов, каждая из которых поддерживает до 8 дискретных видеовходов, что позволяет использовать в общей сложности 40 возможных камер. Все это подается максимум на 8 видеомониторов и может отслеживаться различными способами, включая последовательное или предварительно запрограммированное переключение камер.

    Систему можно настраивать различными способами, что делает работу пользователя быстрой и легкой. Мониторы могут быть настроены на циклическое переключение между различными камерами в порядке возрастания или могут быть предварительно запрограммированы в любом желаемом порядке. Это позволяет максимально настраивать систему, создавая максимально эффективную крупномасштабную систему наблюдения.

    Задержка означает время, в течение которого камера отображается на назначенном мониторе. V40X8ICPS может устанавливать для каждой камеры отдельный период времени в зависимости от их важности, предоставляя операторам более полезный обзор.

    Настройки сигналов тревоги могут быть индивидуально установлены с помощью сложного программного обеспечения и могут быть установлены операторами с помощью клавиатуры V1300X-PKA.

    В коробке
    • Vicon V40X8ICPS Цифровая система управления и матричной коммутации высокой плотности, поддерживает 40 видеовходов камер и 8 мониторов, включает 5 плат видеокоммутатора, каркас для карт высокой плотности и программное обеспечение для коммутации управления
    • ЦП V1344SCPU-HDA Плата
    • V1344TDT-HD Модуль даты/времени/заголовка
    • V4481SCC-HD Коммутационная клетка высокой плотности
    • 5 x V4410S-HD Карты видео-коммутатора
    • Протох-графический программный обеспечение
    • 3-летняя и гарантия на труд
      • Описание
      • Варианты переключения
      • Отмеченные настройки Dweller
      • . Характеристики Vicon V40X8ICPS

        0092
        Интерфейс управления RS-232, RS-422: 9-контактный DShell
        Управление объективом Zoom, focus, Iris
        Pan/Tilt Control Yes
        Housing Control No
        Presets Software Configurable
        Alarm Software Configurable
        Video Input BNC (x40)
        Тревожный вход/выход 37-контактный разъем AMP D-Shell
        Требования к электропитанию 120 В переменного тока, 60 Гц
      • 4
      • Потребление питания 70 Вт с полностью загруженной клеткой (16 карт)
        Рабочая температура 32-122 ° F (0-50 ° C)
        Demensions
        Demensions
        . «(48,3 x 17,7 x 31,2 см)
        Вес Клетка пустое
        19,5 фунтов (8,8 кг)

        Кэдж Full
        30 фунтов (14 кг)

        8 VISON 9008 VISON 9078. ошибки на этой странице? Сообщите нам

        ВАШИ НЕДАВНО ПРОСМОТРЕННЫЕ ОБЪЕКТЫ

        Cisco Video Surveillance Virtual Matrix

        Решения Cisco для физической безопасности предоставляют широкие возможности в области видеонаблюдения, IP-камер, электронного контроля доступа и передовых технологий, которые объединяют голос, данные и физическую безопасность в одной модульной платформе. Решения Cisco для физической безопасности позволяют заказчикам использовать IP-сеть в качестве открытой платформы для создания более совместных и интегрированных систем физической безопасности, сохраняя при этом свои инвестиции в аналоговые технологии. По мере того, как клиенты объединяют свои физические инфраструктуры безопасности и операции и начинают использовать IP-сеть в качестве платформы, они могут получить значительную выгоду за счет быстрого доступа к соответствующей информации и функциональной совместимости между системами. Это создает более высокий уровень ситуационной осведомленности и позволяет быстрее принимать разумные решения.

        Cisco Video Surveillance Virtual Matrix

        Как компонент Cisco ® Video Surveillance Manager, программное обеспечение Cisco Video Surveillance Virtual Matrix позволяет авторизованным менеджерам по безопасности и операторам выбирать и контролировать видео, отображаемое на любом количестве локальных и удаленных цифровых мониторов. Программное обеспечение также позволяет интегрированным приложениям безопасности управлять видеодисплеями.

        Программное обеспечение Cisco Video Surveillance Virtual Matrix использует IP-сеть для объединения и передачи видео с камер и записывающих платформ, что во многом похоже на функцию классического аналогового матричного видеокоммутатора, предоставляя возможности, недоступные аналоговым коммутаторам. Виртуальная матрица обеспечивает полную гибкость в доставке живого и записанного видео в требовательные центры управления, предоставляя доступ к сетевому видео для приложений мониторинга 24×7. Операторы могут выбирать из доступных камер для отображения на системных мониторах в рамках настраиваемых шаблонов отображения видео. Virtual Matrix легко интегрируется с другими системами для автоматического отображения видео в ответ на определяемые пользователем триггеры событий.

        Поддерживаемые платформы для программного обеспечения Cisco Video Surveillance Virtual Matrix

        Программное обеспечение Cisco Video Surveillance Virtual Matrix поддерживается на платформах, перечисленных в таблице 1.

        Таблица 1. Поддерживаемые платформы для Cisco Video Surveillance Virtual Matrix

        Название продукта

        Номер детали

        Мультисервисная платформа физической безопасности Cisco; 1 РУ

        ЦПС-МСП-1РУ-К9

        Мультисервисная платформа физической безопасности Cisco; 2 РУ

        ЦПС-МСП-2РУ-К9

        Мультисервисная платформа Cisco для видеонаблюдения; 1-РУ

        СИВС-МСП-1РУ

        Мультисервисная платформа Cisco для видеонаблюдения; 2-РУ

        СИВС-МСП-2РУ

        Мультисервисная платформа Cisco для видеонаблюдения; 4-РУ

        СИВС-МСП-4РУ

        Для получения дополнительной информации о поддерживаемых платформах см. Мультисервисная платформа физической безопасности Cisco.

        Информацию о рекомендуемых требованиях к рабочей станции см. техническая документация.

        Информация для заказа

        Чтобы разместить заказ, посетите Домашняя страница заказов Cisco. Чтобы загрузить программное обеспечение, посетите Центр программного обеспечения Cisco. В Таблице 2 представлена ​​дополнительная информация для заказа.

        Таблица 2. Информация для заказа

        Название продукта

        Номер детали

        Виртуальная матрица видеонаблюдения Cisco 6.3

        CIVS-VM-SW6.3

        Клиентская лицензия Cisco Video Surveillance Virtual Matrix, 1 клиент

        СИВС-ВС-1ДФЛ

        Обслуживание и поддержка

        Cisco и наши сертифицированные партнеры могут помочь вам ускорить успех и повысить окупаемость ваших инвестиций в решение Cisco для физической безопасности. Подход Cisco к услугам на протяжении жизненного цикла определяет необходимые действия на каждом этапе жизненного цикла решения:

        • Сокращение затрат на развертывание за счет определения функций, которые лучше всего соответствуют вашим бизнес-требованиям.

        • Ускорьте миграцию, оценив готовность вашей сети к поддержке системы и разработав надежный дизайн.

        • Поддержка плавного внедрения благодаря эффективному планированию и квалифицированной установке, настройке и интеграции.

        • Повысьте эффективность работы и увеличьте отдачу от своих инвестиций благодаря отмеченной наградами технической поддержке.

        Для получения дополнительной информации об услугах Cisco посетите http://www.cisco.com/go/services.

        Для получения дополнительной информации

        Для получения дополнительной информации о решениях Cisco для физической безопасности, включая программное обеспечение Cisco Video Surveillance Virtual Matrix, посетите веб-сайт http://www.cisco. com/go/physec или обратитесь к своему представителю по работе с клиентами.


        «Матрице» потребовалось 120 камер, чтобы снять культовые сцены фильма «Время пули»

        В 1999 году Киану Ривз был человеком, за которым нужно было наблюдать, особенно когда он принес Матрица к жизни. Это поставило большой вопрос: «Красный или синий», сколько вы действительно хотите знать? А потом дал нам пищу для размышлений вместе с Ривзом.

        Вне всякого сомнения, одна сцена имеет тенденцию выделяться в сознании фанатов. Это культовая сцена с пулей, в которой Ривз бросает вызов гравитации.

        Киану Ривз и Хьюго Уивинг | Рональд Симонеит/Getty Images

        Что вы можете не знать, так это то, что для того, чтобы осуществить это, было стратегически размещено 120 камер, чтобы сделать сцену «Bullet Time» магией кино.

        «Время пули» было чистой магией кино

        «Время пули» — это способ для кинематографистов показать, что персонажи Матрицы находились в смоделированной реальности. Для этого Нео замедлили, а камеры засняли действие сразу с нескольких позиций.

        Это позволило зрителям увидеть действие на 360 градусов, что было особенно заметно в сцене с пулей, когда Нео противостоит агенту Смиту (Хьюго Уивинг). Эти двое, кажется, двигаются со скоростью варпа, делая вещи, которые даже физически здоровые люди никогда не могли бы предпринять.

        Согласно ScreenRant, культовая сцена была снята с помощью 120 камер и 2 пленочных камер, которые были размещены, чтобы сфотографировать Ривза перед зеленым экраном. Каждая камера была активирована, чтобы имитировать и зафиксировать движение симуляции.

        «Матрица»

        Матрица начинается с Томаса Андерсона/Нео (которого играет Ривз). Он программист и отшельник, который неоднократно встречался в Интернете с фразой «Матрица».

        Вскоре с ним связывается женщина по имени Тринити (Кэрри-Энн Мосс). Она говорит ему, что у Морфеуса (Лоуренс Фишберн) есть ответы, которые он (Нео) ищет. На следующий день на работе Андерсон получает телефон. Он открывает пакет и слышит, как мужчина по телефону предупреждает его, что прибывают специальные агенты, и он в опасности.

        Спустя более 20 лет «Матрица » по-прежнему остается фильмом, который некоторые считают одним из лучших научно-фантастических фильмов всех времен. На момент выхода он заработал 463 миллиона долларов от продажи билетов по всему миру.

        Кроме того, за время, прошедшее с момента его первоначального выпуска, было выпущено еще три фильма, в том числе «Матрица: перезагрузка», в 2003 году, «Матричные революции», в 2003 году и совсем недавно, «Матрица: воскрешение 9».0338, который был отложен из-за коронавируса (COVID-19). Ожидается, что он выйдет 22 декабря 2021 года.

        И Ривз, и Мосс вернутся в The Matrix Resurrections , но Фишбёрна в фильме не будет. Причина этого неясна. Сначала некоторые подозревали, что это произошло из-за того, что он умер в The Matrix Online . Тем не менее, Морфеус возвращается в Воскрешение Матрицы , просто не с Фишберном, играющим роль.

        Уивинг также не вернется в качестве агента Смита.

        СВЯЗАННЫЕ С: Сколько сегодня стоит актерский состав «Матрицы»?

        Матрица Сцена

        Матрица Сцена

        Часто задаваемые вопросы

        Гарантия

        Характеристики

        О

        OrderNow

        Обратный отсчет

        минут

        Камера наблюдения 360°

        Обратный отсчет

        минут

        Предзаказ

        Зарегистрируйтесь сейчас, чтобы получить скидку до 27%!

        Начните с 399 долларов США

        Закажите сейчас

        Купите сейчас, чтобы получить эксклюзивный

        СКИДКА 27%! Получите HeliosCam за 399 долларов США прямо сейчас!

        Захват важных улик

        Одним из основных недостатков обычных так называемых 360-градусных камер является то, что они не могут эффективно захватить все место с помощью одной камеры. Эти камеры будут пропускать некоторые действия из-за медленной скорости панорамирования или неправильного угла наклона, и если камера не направлена ​​на действие в то время, когда оно происходит, то могут полностью пропустить все.

        Теперь эти препятствия преодолены с помощью HeliosCam, первой в мире камеры наблюдения, объединяющей три камеры 4K UHD в единую систему наблюдения в режиме реального времени с обзором на 360 градусов. HeliosCam обещает полное ситуационное покрытие и дополняет вашу общую систему видеонаблюдения, помогая устранить многие из этих потенциально уязвимых слабых мест.

        Всенаправленная камера HeliosCam

        Vs. Объектив «рыбий глаз»

        Эффективное покрытие обзора — в основном близкие объекты на уровне земли — пониженное качество изображения

        Эффективное покрытие обзора — Захват со всех сторон Больше деталей изображения — Три камеры 4K

        Всенаправленная камера HeliosCam

        Эффективное покрытие обзора — В основном близкие объекты на уровне земли — Снижение качества изображения

        Всенаправленная камера HeliosCam
        Объектив «рыбий глаз»

        4K UHD

        Три камеры 4K для полного

        разрешения во всех направлениях.

        850NM

        ИК-светодиод ночного видения

        Превосходное сочетание

        Благодаря сочетанию качества изображения 4K UHD и инфракрасного светодиода с длиной волны 850 нм пользователи могут легко фиксировать мельчайшие детали днем ​​и ночью без размытия движения, даже если объект движется быстро.

        Камера
        Инфракрасный светодиод

        Солнечная зарядка и многое другое

        HeliosCam — первая в мире камера безопасности, работающая от солнечной энергии. Благодаря трем панелям вам не нужно покупать дополнительные солнечные панели, чтобы усложнить установку и увеличить стоимость.

        Три

        Солнечные панели

        1,5 Вт

        Солнечная энергия

        30000 мАч

        Батарея большой емкости

        Солнечная зарядка и многое другое не нужно покупать дополнительные солнечные панели, чтобы усложнить установку и увеличить стоимость.

        Три

        Солнечные панели

        1,5 Вт

        Солнечная энергия

        30000 мА·ч

        Аккумулятор большой емкости

        Солнечная зарядная панель

        Встроенный большой литиевый аккумулятор

        Внешний источник питания

        Мощная технология искусственного интеллекта

        автоматически распознает лица на видео и фотографиях, чтобы определить ключевые моменты. Больше не нужно часами просматривать видеозаписи только для того, чтобы найти нужный короткий клип.

        Несколько функций будильника

        С помощью приложения HeliosCam вы можете управлять всеми функциями будильника. Когда вы включаете функцию визуального оповещения, зеленый свет будет гореть во время нормальной работы. Когда активность считается ненормальной, свет немедленно превращается в чередующиеся красные и синие мигающие огни, одновременно звучит сигнал тревоги. Вы можете установить дополнительные оповещения и добавить фильтры активности и движения для HeliosCam через приложение для телефона.

        Мы серьезно относимся к конфиденциальности

        Защита конфиденциальности всегда была и остается нашим главным приоритетом. HeliosCam делает несколько вещей, чтобы обеспечить максимальную защиту вашей конфиденциальности.

        Исходное шифрование данных [1]

        Шифрование банковского уровня

        Безопасная сертификация SSL

        Локальное хранилище

        [1] Расшифровка требуется на любой платформе для просмотра оригинального видеоклипа

        4 Функции домашней базы7

        Встроенная резервная батарея емкостью 2000 мАч

        Продолжительность работы более 20 часов в случае отключения электроэнергии.

        Локальное хранилище

        Все видео будут храниться на обновляемой SD-карте домашней базы во избежание утечки данных.

        Шифрование банковского уровня

        Не беспокойтесь об утечке данных, даже если ваша домашняя база или SD-карта потеряны.

        Стороннее облачное хранилище

        Доступ к облачным хранилищам, таким как AWS или DropBox.

        Встроенный динамик

        Работает как будильник в помещении, будильник можно включать и выключать через приложение.

        Сетевая технология EasyLink

        В HeliosCam используется сетевая технология собственной разработки EasyLink, которая позволяет быстро и легко подключать устройства.

        1. Простая и быстрая настройка

        Просто отсканируйте QR-код на камере с помощью мобильного приложения, и камера будет автоматически добавлена ​​в сеть наблюдения без необходимости подключения кабелей или ручного подключения WiFi.

        2. Расширение сигнала и интеллектуальное подключение

        Сама камера также может работать как расширитель сигнала, который позволяет подключать другую камеру, если другая камера находится слишком далеко от базовой станции и сигнал слишком слабый. Камера определяет уровень сигнала других окружающих камер Helios и интеллектуально выбирает лучшее сигнальное устройство для подключения без необходимости ручного вмешательства.

        3. Повышенная безопасность

        Интеллектуальная сеть EasyLink использует метод проверки подлинности частного подключения в пределах дома, чтобы обеспечить более высокий уровень безопасности, чем стандартное подключение Wi-Fi.

        EasyLink Intelligent Networking
        Традиционная звездообразная сеть

        Установка своими руками

        Покрытие Omni 6K

        Камера видеонаблюдения 360°

        Matrix Resurrections Кинематография: импровизированная камера Ланы Вачовски

        Опытный оператор Вачовски, ставший оператором Даниэле Массаччези помог режиссеру применить более импровизационный подход.

        Режиссер Лана Вачовски и ее съемочная группа занимались 17-дневным съемочным процессом «Матричного воскрешения», когда им пришлось закрыться из-за пандемии; когда несколько месяцев спустя они возобновили производство, частый оператор Вачовски Джон Толл решил не возвращаться из-за проблем со здоровьем в его семье. Уход Толля открыл возможности для оператора Даниэле Массаччези, который стал оператором-постановщиком — впервые в крупнобюджетном студийном производстве — и помог создать новую визуальную грамматику для одной из самых известных франшиз в истории кино.

        «Воскресения», четвертый фильм «Матрица» и первый почти за 20 лет, представляет собой последний шаг в эволюции Вачовски к более импровизационному подходу к кинопроизводству, в которой Массаччези сыграл ключевую роль. «Несколько дней я снимался в «Скоростном гонщике», а затем в «Облачном атласе», и, вероятно, это был первый раз, когда Лана и Лилли [Вачовски] снимались на натуре», — вспоминал Массаччези в интервью IndieWire. «Они были немного обеспокоены отсутствием контроля, но в конце концов поняли, что им нравится качество естественного света и возможность запечатлеть уникальные моменты. Они также поняли, что вы должны хвататься за счастливые случайности по мере их возникновения — вы должны быть готовы воспользоваться моментом, когда что-то выглядит великолепно».

        После «Облачного атласа» Массаччези воссоединился с Вачовски для «Восхождения Юпитер», который он назвал «очень структурированным студийным фильмом», который, тем не менее, давал несколько шансов продолжить эксперименты с более свободной техникой съемки. Именно в их следующем сотрудничестве, сериале Netflix «Чувство 8», Массаччези и Лана Вахосвки действительно создали стиль, который станет доминировать в «Матричных воскрешениях». «Она сказала, что очень хочет использовать стедикам, — объяснил Массаччези, — и я быстро понял, что она всегда была позади меня, положила руки мне на плечи и шептала мне на ухо. Мы начали строить эти отношения, когда я мог сказать только по движению ее пальцев, что она хотела, чтобы я сделал. Нам даже не нужно было разговаривать, и это облегчало улавливание тех моментов, тех происшествий, потому что она была рядом со мной».

        Это сообщение сделало переход Массаччези от оператора к оператору относительно плавным. «Даже когда я оперировал, мы всегда говорили об освещении, потому что оно влияло на то, куда мы двигались с камерой, — объяснил он, — и она очень, очень поддерживала меня, хотя мы все знали, что это будет трудно». стрелять.»

        Оператор «Матрицы: воскрешения» Даниэле Массаччези с режиссером Ланой Вачовски Культовая работа кинематографиста Билла Поупа над оригинальной трилогией. Сначала у Массаччези возник соблазн сослаться на более ранние Матрицы, но Вачовски остановил его. «Она говорила: «Не беспокойтесь об этом, это другой фильм», — вспоминал Массаччези.

        Действительно, «Воскрешение матрицы» избегает мрачности своих предшественников в пользу более яркого стиля освещения, который часто включает не только великолепный естественный свет, но и солнце — или его искусственное приближение — в качестве видимого источника на экране. Визуальная жизнерадостность соответствует более живому, более натуралистичному стилю исполнения, раскрывающему новые нюансы в характеристиках знакомых персонажей «Матрицы», таких как Нео (Киану Ривз) и Тринити (Кэрри-Энн Мосс). Съемка двумя камерами всегда давала Массаччези больше свободы в инстинктивном реагировании на действия актеров (и давала этим актерам больше свободы варьировать свою подачу от дубля к дублю, не беспокоясь о совпадении), и он придумал способ, которым Вачовски мог следить за обоими. камеры, не отказываясь от прежнего способа работы. «Я продолжал управлять стедикамом с Ланой позади меня», — сказал он. «Она смотрела на монитор на моем стедикаме, но у меня также был iPad, прикрепленный к моему жилету, где она могла видеть, что делает другая камера, и вносить коррективы».

        Импровизированное взаимодействие камеры и актеров делает «Матрицу воскрешения» самым эмоционально резонансным фильмом в серии на сегодняшний день, что было приоритетом не только для Вачовски, но и для ее оператора. «Всякий раз, когда я освещаю декорации, я даю актерам как можно больше свободы», — сказал Массаччези. «Я не буду устанавливать свет, который работает только в одном месте, и если актер хочет двигаться неожиданным образом, я приспосабливаюсь к нему. Я полностью осознаю, насколько тяжела их работа — создавать тонкие эмоции, когда за ними наблюдают сотни человек». Преимущества чувствительности Массаччези и Вачовски к игре наиболее очевидны в сценах, изображающих развитие романа между Нео и Тринити, который здесь кажется более глубоким, милым и более взрослым, чем в более ранних фильмах; ясно, что актеры были так же освобождены, как режиссер и оператор, благодаря возможностям исследования, присущим менее жесткой методологии четвертой Матрицы.

        «Воскресения матрицы»

        Warner Bros

        «Очевидно, что у нас есть план, особенно когда речь идет о сценах, где мы должны соответствовать тому, что делают визуальные эффекты, — сказал Массаччези, — но тогда вам нужно идти куда вас приведет эмоция. Эта гибкость помогает вам запечатлеть моменты, которые уже никогда не будут прежними; если вы снимаете десять дублей, все эти десять дублей будут разными, и они будут более естественными, чем если вы слишком много планируете или слишком много думаете об этом».

        Зарегистрироваться: Будьте в курсе последних новостей кино и телевидения! Подпишитесь на нашу рассылку по электронной почте здесь.

        V2020A Средняя матричная система коммутации/управления

        • Особенности
        • Информация для заказа
        • Технические характеристики
        • Скачать

        • Использование микропроцессорной технологии ARM9 и ядра операционной системы LINUX
        • До 240 видеовходов на 32 видеовыхода
        • Масштабируемая архитектура высокой плотности для легкого расширения
        • Функция многоуровневой сети Ethernet
        • Свободное перемещение названия камеры и информации о времени на экране
        • Предусмотрен самовызов и взаимный вызов тура и залпа, а также видеовызов других Ethernet-матриц.
        • Реакция на тревогу может вызывать видеовход других сетевых матриц
        • Аварийный сигнал передается через Ethernet на удаленную матрицу Ethernet или ПК
        • Группировка клавиатуры и группировка камер, обеспечивающая точное управление клавиатурой для управления монитором/камерой
        • Управление приоритетами пользователей и паролями
        • Программное обеспечение для управления мультимедиа на базе Windows

        V2020A-ГГГ×ZZ

        Среднематричная система коммутации/управления, английское меню, 100~240 В переменного тока, самоадаптирующаяся, возможность подключения к сети Ethernet, NTSC

        V2020AX-ГГГ×ZZ

        Среднематричная система коммутации/управления, меню на английском языке, 100~240 В переменного тока, самоадаптирующаяся, возможность подключения к сети Ethernet, PAL


        Примечание. YYY×ZZ указывает количество видеовходов (в долях от 16) и видеовыходов (в долях от 4). Например, V2020A-128×16 — это матрица со 128 видеовходами и 16 видеовыходами, с возможностью подключения к сети Ethernet.

        Дополнительные продукты

        V2913ACN

        Модуль ЦП с сетевой функцией

        V2903DBVL

        Модуль буфера данных с обнаружением потери видео (каждый на 256 видеовходов)

        Аксессуары

        V2901

        Отсек высокой плотности, включая модуль питания

        V2902

        Отсек высокой плотности, двухуровневый, включая модуль питания

        В2903СПС-1

        Модуль питания, 100~240 В переменного тока, самоадаптирующийся

        V2903ДБ

        Межсекционное соединение модуля буфера данных матрицы

        V2903DBVL

        Модуль буфера данных с обнаружением потери видео (каждый на 256 видеовходов)

        V2903VI-1

        Модуль видеовхода (задняя плата входит в комплект), один отсек

        В2903ВИ-2

        Модуль видеовхода (задняя карта в комплекте), для первого уровня мульти-отсеков

        V2903VI-3

        Модуль видеовхода (задняя карта в комплекте), для второго уровня мульти-отсеков

        V2913VO

        Модуль видеовыхода (задняя карта в комплекте)

        V2903ВИК

        Плата видеовхода (без задней карты)

        В2903ВИБ-1

        Задняя плата для модуля видеовхода, один отсек

        В2903ВИБ-2

        Задняя плата для модуля видеовхода, для первого уровня мульти-отсеков

        В2903ВИБ-3

        Задняя плата для модуля видеовхода, для второго уровня мульти-отсеков

        V2913VOC

        Карта видеовыхода (без задней карты)

        V2913VOB

        Задняя карта для модуля видеовыхода

        Технические характеристики
        Одноместный стандартный отсек 240 видеовходов на 16 видеовыходов
        Одиночный отсек высокой плотности 112 видеовходов на 32 видеовыхода
        Максимальная емкость 240 видеовходов на 32 видеовыхода
        Видео вход 75 Ом BNC, композитный 1,0 Впик-пик
        Видео выход 75 Ом BNC, композитный 1,0 Впик-пик
        Амплитуда Частота ±1,0 дБ (5,8 МГц)
        Дифференциальное усиление
        Дифференциальная фаза
        Отношение сигнал/шум ≥60 дБ (тип. )
        Перекрёстные помехи по соседнему каналу PAL: 55 дБ (4,43 МГц)
        NTSC: 55 дБ (3,58 МГц)
        Перекрестные помехи между входами PAL: 70 дБ (4,43 МГц)
        NTSC: 70 дБ (3,58 МГц)
        Возвратные потери (вход/выход) >40 дБ
        уровень постоянного тока 0В или 400мВ
        Пропускная способность 5 Гц ~ 8 МГц
        Скорость переключения 20 мс (типичное)
        Энергонезависимая память не менее 10 лет
        Тур 64
        Залп 64
        Таймер событий 35
        Тревожные входы Макс. 1024, порт или сетевой тревожный вход
        Реакция на тревогу 5 режимов отображения тревог
        3 режима сброса тревог
        5 таблиц связи тревог
        экранное меню номер видеовхода, дата/время, названия видеовходов (максимум 16 символов) и состояние монитора
        Язык меню Английский
        Время управления клавиатурой 60 мс (типичное)
        Протокол управления клавиатурой RS-232 или Ethernet
        Порты RS-232 8, РДЖ-45
        Порты Ethernet 1, РДЖ-45
        Скорость передачи данных Ethernet 10/100 Мбит/с
        HSDL 2 разъема BNC
        Вход/выход внешней синхронизации BNC-разъем
        ПГМ BNC-разъем
        Входное напряжение 100 ~ 240 В переменного тока, самоадаптирующийся
        Сила Максимум 120 Вт
        Размеры (В х Ш х Г) 10,5″ x 19,0″ x 18,0″ (266 мм x 483 мм x 457 мм)
        Размер упаковки (В x Ш x Г) 16,5″ x 27,0″ x 25,0″ (419 мм x 686 мм x 635 мм)
        Единица измерения 51 фунт.
        Матрица видеокамеры: Формат матрицы видеокамеры — что это такое?

        Добавить комментарий

        Ваш адрес email не будет опубликован.

        Пролистать наверх
