фотоСамоделки | Монокль из Гелиоса 44М
Монокль — это простейший мягкорисующий объектив. Он состоит всего из одной линзы (мениск). Монокль дает характерный мягкий рисунок, позволяющий получить изображение со сниженными контрастами и сферической аберрацией, которая дает «свечение» у ярких объектов, на темном фоне.
Я расскажу как я строил свой монокль из Гелиоса 44М. Один из самых популярных и легкодоступных мануальных объективов со времен СССР.
Из инструментов вам понадобится пинцет с острыми «носиками» (либо ножницы), часовые отвертки.
Для начала снимаем переднее кольцо с маркировкой объектива. Для этого пинцетом (ножницами) упритесь в отверстия в этом колечке.
Кольцо на резьбе — поэтому оно просто выкручивается.
У меня пинцета не было и ме пришлось орудовать штопором. Не уподобляйтесь мне, берегите объектив и свои нервы — используйте хороший инструмент! =) И ваши линзы и объектив останутся целыми.
Далее поочередно вынимаем переднюю линзу, промежуточное кольцо и среднюю группу линз.
Некоторые линзы сидят плотно и не выпадают даже не имею резьбы. Придется постукивая объективом по ладони заставить из оттуда вывалиться.
Теперь беремся за заднюю часть.
Таким же «макаром», цепляясь за борозды, выкручиваем крепежное кольцо и вынимаем заднюю группу линз.
Демонтаж завершен.
В разных мануалах по сбору монокля рекомендуется после демонтажа перед сборкой монокля зачернить внутреннюю поверхность объектива. Кто-то просто каптит внутреннюю поверхность над горящим кусочком черной пластмассы, кто-то вклеивает внутрь черную бархатную бумагу. Какой способ выберете вы — решать Вам. Я вобще пропустил этот пункт. Но это повлияло на качество изображения.
Сборка. Теперь возвращаем на свое место промежуточное кольцо, а переднюю линзу, самую первую, переворачиваем и вставляем на место выпуклой стороной внутрь объектива. Фиксируем переднюю линзу кольцом и надеваем кольцо с маркировкой.
Ввиду того что мы нарушили оптическую схему объектива, теперь его фокусное расстояние составляет примерно 80мм.
Поэтому сзади обхектива мы должны накрутить среднее макрокольцо (№2 из набора макроколец М42)
Так же конструкция монокля требует установки внешней диафрагмы. Она представляет из себя ту же насадку, которыю мы делали для фигурного боке. Только отверстие будет круглое и диаметром от 12 до 19 мм (выбирается опытным путем).
Для удобства можно закрепить диск внешней бленды зажав его между двумя последовательно крученными оправами от светофильтров. Сами стекла светофильтров конечно же там не нужны. Выглядеть это должно примерно вот так.
Материалом для внешней бленды может послужить черный картон либо плстик от старой дискеты.
Вот и все. Монокль готов! Удачных съемок.
Материал подготовлен hemool_lost_out
Монокль из “Гелиос-44″
«Нас часто спрашивают…»
© Любая советская газета
Меня не спрашивают, но проявляют интерес. Как, почём, где. Своими руками, за деньги, тут. Сам.
Скрывать нечего, все очевидно и давно известно.
Просто расскажу.
Гайки для сборки монокля
Преимущество данной конструкции в том, что нет необходимости ничего вытачивать, пилить и т.п. Однако нужно собрать некоторое количество «гаек». Но обо всем по порядку.
Гелиос 44–2
Для изготовления монокля необходимо иметь — Гелиос 44, среднее удлинительное кольцо из комплекта удлинительных колец для макросъемки Красногорского завода, две-три оправы от светофильтров, желто-зеленый двукратный светофильтр в оправе, циркуль с грифелем, замененным на режущий нож (нож можно изготовить из обломка сверла или толстой швейной иглы подходящего диаметра) для вырезания диафрагмы. А еще потребуется переходник с крепления объективов М42 на байонет вашей системы. Что важно — переходник должен быть безлинзовый. Возможны еще два варианта переходников: с подтверждением автофокуса и без него. Но об этом — чуть ниже.
Гелиос и макро-кольцо
Итак. Гелиос 44–2, главный участник действа. Из объектива при помощи пинцета или хирургического зажима с заточенными кончиками выворачивают все имеющиеся линзы.
Я выкручивал кольца переточенным пинцетом. После этого, передняя линза вставляется выпуклой стороной к камере и закрепляется кольцом-гайкой. Линза подходит, так как имеет небольшую вогнутость, а важным условием для монокля является именно вогнутость передней поверхности линзы (так называемый мениск). Предварительно внутреннюю поверхность оправы объектива можно зачернить. Я зачернять не стал, поленился. А делается это достаточно просто, сжиганием к-л пластиков, выделяющих при горении черный дым.
Гелиос с накрученным макро-кольцом
Для разборки объектива можно воспользоваться литературой. В инете бродит электронная версия книги по ремонту советской фототехники. Книга старая, но и объектив не молодой, в книге он есть. Еще один нюанс: необходимо либо извлечь, либо заблокировать имеющуюся диафрагму. Мне извлечь не удалось, пришлось заблокировать. Блокировать нужно на максимальном открытии.
После этого с обратной стороны объектива накручивается среднее удлинительное кольцо из комплекта удлинительных колец.
На переднюю часть оправы наворачивается желто-зеленый светофильтр, кольцо от светофильтра, и еще одно кольцо от светофильтра с вырезанной из черной бумаги (или иного материала) диафрагмы. Диаметр диафрагмы подбирается экспериментально и зависит от требований, предъявляемых к рисунку, и уточняется после пробных съемок. Я изготавливал диафрагмы из чехла пятидюймовых дискет. Для начала можно установить диафрагму диаметром 11–12 мм, я остановился на размере 22 мм. На диафрагме может присутствовать оттенитель, у меня есть. В принципе, оттенитель не является обязательным элементом, поэтому я его не описываю.
Переходник 49 на 52
Для установки светофильтров мне пришлось воспользоваться переходным кольцом 49–52. Подобранное количество колец от светофильтров должно располагать диафрагму на таком расстоянии от передней поверхности линзы, чтобы минимизировать кому. Общий счет в моей конструкции: переходное кольцо+светофильтр+оправа светофильтра+диафрагма на 22 мм с оттенителем+оправа светофильтра.
Светофильтр, оправы и диафрагма на фоне Гелиоса
После этого необходимо отъюстировать объектив на бесконечность, вращая посадочную часть оправы линзы (там тоже есть пазы). Процесс весьма своеобразный, описывать не буду. На цифре — просто. Дерзайте.
Монокль и переходник Jolos
После юстировки нужно провести пробную съемку для уточнения рисунка. Главное теперь — правильно навести на резкость. Дело в том, что максимальный контраст не соответствует (!) максимальной резкости. Резкость появится при дальнейшей подвижке вперед. Именно поэтому применение переходника с подтверждением автофокуса необязательно, хотя и возможно. Цифрозеркалки с маленьким и темным видоискателем будут осложнять, а то и препятствовать, съемке моноклем. Я снимаю на пленку (Dynax 7) и на цифру (Sony A700 и А900). Резкость наводится уверенно, видоискатели позволяют.

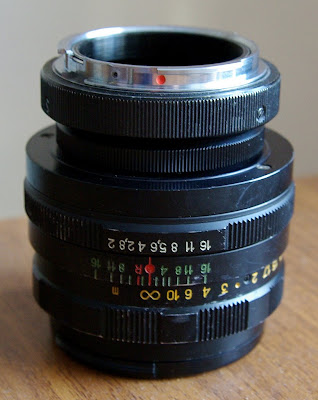

Монокль в сборе
Комментарии. Описанная конструкция позволяет получить монокль с фокусным расстоянием около 90 мм.
Применение его на цифрозеркалке с кропом очень затруднено. Впрочем, судить вам. Еще. Наличие ЖЗ фильтра несколько смягчает хроматические аберрации, однако, можно его не ставить, тогда появляется возможность снимать в цвете. Мне, если честно, цветная картинка от монокля не нравится.
Если вы использете переходник без подтверждения автофокуса, то необходимо изменить настройки камеры, чтобы камера могла работать (снимать) «без объектива»… Для тех, кто использует Lensbaby — настройки аналогичные.
Собственно все. Если есть вопросы: спрашивайте.
P.S. «Cъемочный павильон» cобрал «на скорую руку». Претензии к качеству картинок не принимаются
Helios Ranger 7×32 монокль
| Оптические характеристики: | |
|---|---|
| Увеличение: | 7 x |
| Диаметр объектива (мм): | 32 |
| Поле зрения (град): | 7. 5
|
| Стекломатериал: | BaK-4 |
| Слой линзы: | Mногослойный |
| Минимальное расстояние фокусировки (м): | 0.45 |
| Общее | |
| Длина (мм): | 128 |
| Вес (кг): | 0.214 |
| Гарантия: | 2 года |
| Bключенные аксессуары | |
| Сумка для переноски: | Да |
| Шейный ремень: | Да |
| Область применения | |
| Путешествия: | Да |
| Спортивные мероприятия: | Да |
Маленький и мощный монокль предусмотрен для наблюдения за объектами в движении.
Обладает 7-кратным увеличением и диаметром линз 32 мм. Минимальное расстояние фокусировки — 45 см! Благодаря резиновому покрытию крепко держится в руках. Весит 214 граммов. Предназначен для спортивных мероприятий, походов и путешествий.
Передняя линза из Гелиоса 44M-6: sharp_n_blur — LiveJournal
Собрал тут себе парочку моноклей. Опробовал свежесобранные объективы и плёнку Kodak Ektar 100, получилось здорово, мне нравится.
Светлая точка на темном получается светящейся, ореолом подавляя соседние черные точки; соответственно на светлом фоне подавляется темный штрих, и тем сильнее, чем выше перепад яркостей. В результате тают электрические провода на фоне неба, морщины на ярко освещенной щеке и т. п. Пока мы не концентрируем внимания, наше визуальное восприятие обращается с мелкими деталями точно так же.1
2. Как говорят на официальном сайте, плёнка Kodak Professional Ektar 100 самая мелкозернистая в мире.
Вправду ведь. И цвета знатные.
3. Маша Бирдигулова делает украшения из пластики http://vkontakte.ru/club19792455 (фото в группе) и продаёт в анапской галерее «Белый квадрат» http://www.beliykvadrat.ru/
4. Это ходили панорамные виды смотреть на Анапу, пока дошли солнце уже село и вот, колоски с луной получились. А панорамы с того места на горе в заметке про СОТ Колос.
5. Против солнца получилась вот такая радуга, вместо блика в левом углу.
6. Заросли чертополоха или татарника колючего. Очень колючие растения, как кактусы. И сам цветок колется и стебель и всё всё.
Говорят монокль хорошо для портретов, вот попробовал парочку. Здесь плёнка Kodak Professional ProFoto 100 и фотоаппарат Praktica MTL 50. Для пробы фото на цветную плёнку перевел в лайтруме в ч/б. Вообще говорят на ч/б плёнку лучше моноклевый эффект из-за другого состава самой плёнки или проявителей? Это так?
7. Дипломированный дизайнер Ташимова Нина. | 8. Художник и преподаватель Геннадий Завизионный. |
    |
9. Зенит с моноклем и вырезанной диафрагмой.
10. Это самый первый, который я сделал. Из гелиоса 44м-6, просто перевернул переднюю линзу, вытащил все остальные и добавил среднее и маленкое макрокольца плюс между ними медная проволока для юстировки на бесконечность.
Сейчас уже сделал ещё два: монокль из передней линзы Юпитер 8, вставленной в Гелиос 44м и монокль из первой линзы передней склейки объектива Юпитер 8, вставленной в Гелиос 44м-2. Для этих внешняя диафрагма не нужна, так как линза вставляется в задник объектива и стандартная диафрагма работает, но можно поэксперементировать и с внешними.
Снимать из Юпитера 8 могут примерно так http://drubin.livejournal.com/342304.html
11. Моноклевый эффект уменьшается по мере закрытия диафрагмы, например на 1/11 будет практически незаметен, а лучше всего проявляется на 1/2 до 1/5,6.
Наружние диафрагмы вставляются спереди стекла обектива, так правильней и лучше:
1. Притенить небо
2. Сделать боке в виде сердечек. На монокле не работает, а вот на обычном забавно получается.
3. Горизонтальные линиее останутся чёткими, вертикальные станут более размытыми. Ещё не пробовал, но говорят работает.
4. Например если поставить вертикально, то стволы деревьев будут чёткими, а ветки размоются.
5 и 6. Просто дырки разных размеров, 22мм для помещения, 18-16мм днём
Остается добавить, что незначительно изменяя диафрагму, можно легко получить и туманный импрессионистский этюд, и совершенно ясную, в меру детализированную картину, реалистичную настолько, что ее живое пространство втягивает в себя почти как стереопара.1
Совершенно не знаю, как ко мне пришла эта информация, но ещё неделю назад я и не знал, что такое монокль. Всего начитался, как раз был ненужный гелиос, и пошло поехало, уже четыре объектива разобрал.
Ссылки по моноклестроению или как сделать монокль из объектива Гелиос 44М (постоянно будут пополняться).
Вообще по поиску «монокль из гелиос 44» очень много информации. Три дня и три ночи всё изучал и вот что самого понятного я нашёл:
1. Главные статьи, на которые ссылаются все в интернете. Там же статья Георгия Колосова «Монокль на малоформатной камере» из которой станет понятно, что по чем и для чего.
http://photo-element.ru/#mo
2. Отличный пост с примерами фотографий, как из множества самых распространённых советских объективов собрать различные монокли.
Сам я сделал себе по этой статье монокль из передней линзы Юпитер 8, вставленной в Гелиос 44м и монокль из первой линзы передней склейки объектива Юпитер 8, вставленной в Гелиос 44м-2.
http://ru-foto.livejournal.com/38026802.html
3. Когда читаешь статьи, много непонятных терминов, вот самый удобный справочник. Вообще хороший сайт Красногорского завода: и статьи, и ссылки, и про объективы, и про фотоаппараты.
Достоверная информация от производителя.
Фотографические термины и понятия
http://www.zenitcamera.com/qa/qa-terms.html
4. Тоже была весьма полезно. Доходчиво.
Монокль — основная информация
http://fotoivlencov.narod.ru/monokl.htm
5. Статья на сайте нижегородских фотографов. Там понятно, как сделать монокль из задней линзы гелиоса 44
Что такое Монокль?
http://www.photogorky.ru/magazine.php?article=3
6. slava_zitev из Петербурга собирает и продаёт монокли на своём сайте http://www.monolens.ru/
Хороший понятный сайт, мне был полезен, там же примеры снимков. И ещё там видео «Монокль за полторы минуты» http://youtu.be/bchEDa-uPqA
Вот его пост, где много примеров снимков, сделанных покупателями его моноклей
http://slava-zitev.livejournal.com/54343.html
Его снимки
http://slava-zitev.livejournal.com/tag/моноклевое
7. Фокусировка при съемке моноклем
http://slava-zitev.livejournal.com/85855.html
8. Здесь тоже хорошо написано и есть хитрости с диафрагмами
Монокль из объектива МС Гелиос-44К (байонет)
http://www.
pinhole.ru/index.php?option=com_content&view=article&id=26:—a&catid=16&Itemid=57
Кружок оч.умелые ручки или про то, как из нормального объектива сделать чёрте чё неразрушающими методами. Про внешние диафрагмы, есть формула.
http://drubin.livejournal.com/227926.html
9. Подход к фотографии как искусству, близкому к живописи, искусству, которое отличается от живописи только технической реализацией получения изображения, был характерен с самого начала ее изобретения.
Русская пикториальная фотография
http://www.luckylife.ru/ruspictphoto/
http://www.realshot.ru/articles/pictorial.html
10. Сообщество «Крайности фотографии» sharp_n_blur посвящено пикториальной фотографии (пинхол — без линз и монокль — одна линза)
И ещё у смотрителя сообщества Дмитрия Рубинштейна в журнале много снимков
http://drubin.livejournal.com/tag/Монокль
Если вы знаете хорошие статьи, хитрости и штуки, делитесь, оставляйте комментарии.
Монокль из Гелиос-44-2 — @дневники: асоциальная сеть
вторник, 19 июня 2012
Нашёл я у себя
И решил из него таки сделать монокль. Всё же оно того стоит. Инструкций на это просто куча, это один из самых распространённых и простых способов сделать монокль. Программа стандартная: Разобрать, почистить, поменять линзы и накрутить макро-кольца.
И первое, на чём я застопорился — разборка. Линзы я вынул легко, открутил пару колец и они все вывалились. А вот что бы почистить лепестки (они были в масле) нужно разобрать корпус. Это делается просто, он берётся, и раскручивается… Ток он ни в какую не хотел раскручиваться. Даже WD-40 не помогал (как ни старался, до ссадин на руках).
Ну, раз не хочет по хорошем, будем ломом!
(Легко поддалось. Хех, кто бы сомневался….)
Разобрав, и вытащив лепестки, промыл их в бензине Калоша (ранее я уже описывал чистку лепестков Гелиоса).
После собираем корпус. И…. Из всех линз возвращаем на место только заданию (вогнуто-выпуклую) выгнутостью наружу (к матрице/плёнке), закрепив её родным кольцом.
Накручиваем пару макро-колец (среднее и малое).
В итоге имеем такой вот чудный монокль.
@темы: фототехника
- ← Предыдущая запись
- Следующая запись →
Этот пост будет безвозвратно удален:
Вы уверены в том, что действительно хотите это сделать?
Да Нет
| Монокль.
Однолинзовый объектив с магической силой в умелых руках Kaddr.comКогда-то давно, в этом материале, мы говорили о том, что такое монокль, а затем – и как его сделать.
Но прошло время, объектив затерялся и материал о том, чем же монокль так интересен, так и не был написан. Хотя зря.
Ели вспомнить немного старых материалов, сам монокль относится к группе пикториальной фотографии, которой свойственна, в первую очередь, не точная передача всех деталей сюжета в мельчайших подробностях, сколько творческая составляющая. Цель фотографа-пикториалиста – показать мир другим, волшебным, изящным. И именно этим целям и служит монокль.
Сначала – немного технической составляющей.
После того, как вы сделали монокль (да, такой объектив в магазине не продается, его можно только сделать самостоятельно или же заказать у опытного мастера), нужно помнить несколько вещей, прежде чем идти снимать.
Во первых, фокусное расстояние модернизированного объектива меняется в большую сторону примерно на 20мм.
Это значит, для охвата сцены вам придется, как правило, делать несколько шагов назад.
Второе – это фокусировка. Как вы уже, наверное, догадались, автоматической наводки на резкость тут нет. Поэтому придется тренироваться. Для тех, кто снимает на пленку, есть один незаменимый вспомогательный девайс – фокусировочный экран. Но вот детям цифровой эпохи придется довольствоваться LiveView. Хотя, без определенной сноровки и опыта все равно очень сложно попасть в резкость.
Третий минус всей этой конструкции – что даже при использовании однолинзового объектива на современных цифрозеркалках вы теряете возможность пользоваться экспонометром. Это значит, что фотограф должен перейти в полностью мануальный режим и научится на глаз определять выдержку и светочувствительность. Что касается диафрагмы, то ее ручное управление в принципе не требуется, так как с прикрытием относительного отверстия сама «магия» мягкого изображения «с дымкой» будет теряться.
Естественно, можно предугадать, что значение будет стоять чем меньше, тем лучше.
Сам монокль обладает еще некоторыми недостатками, связанными именно с его оптической схемой.
Это – и громадные хроматические аберрации, и дисторсии, и падение контраста, как в центре, так и по краям. Стоит также упомянуть, что в монокле изменение диафрагмы может привести еще и к изменению точки резкости, так что наводится нужно именно при актуальном значении.
Но вот в умелых руках все это превращается в несомненные плюсы, которые позволяют получить картинку «сказки».
Все – благодаря сферическим аберрациям, которые проявляются в виде нерезкости между контрастными элементами фотографии. Эффект воздушной дымки успешно используется многими фотографами-портретистами, пейзажистами, стрит-фотографами и при съемке натюрмортов. Даже при съемке в условиях контрового света можно получить эффекты, которые не сможет повторить фотошоп – настоящие, живые снимки.
Галерея изображений
(ткните в правый угол, чтобы рассмотреть фото в большом размере)
Галерея изображений мастеров монокля (Георгий Колосов)
(ткните в правый угол, чтобы рассмотреть изображения в большом размере)
Конечно, в современном мире графических редакторов вряд-ли кто-то будет снимать на подобное устройство.
Скорее, это нишевый вариант стекла, который делается «для побаловаться». Но благодаря этим переделкам мировая фотография вписала в свою историю нескольких очень значимых лиц с превосходными работами.
А что вы думаете о монокле и подобной «альтернативной» фотографии?
Как сделать самодельный телескоп своими руками — схема и инструкции. Изготовление монокля для съемки своими руками Монокль своими руками из гелиос 44м
Какого только хлама не найдешь порой в своих закромах. В ящичках комода на даче, в сундучках на чердаке, среди вещей под старым диваном. Вот бабушкины очки, вот складная лупа, вот испорченный,глазок»» от входной двери, а вот куча линз от разобранных фотоаппаратов и диапроекторов. Выбросить жалко, и лежит вся эта оптика без дела, только место занимает.
Если у Вас есть желание и время, то попробуйте из этого хлама сделать полезную вещь, например, подзорную трубу. Хотите сказать, что уже пробовали, да формулы в книжках-подсказках больно сложными оказались? Давайте еще раз попробуем, по упрощенной технологии.
И все у Вас получится.
Вместо того, чтоб прикидывать на глазок, что с чем получится, попытаемся все дальнейшее сделать по науке. Линзы бывают увеличительные и уменьшительные. Разложим все имеющиеся линзы на две кучки. В одной увеличительные, в другой кучке уменьшительные. В разобранном,глазке»» от двери есть и увеличительные, и уменьшительные линзы. Такие маленькие линзочки. Они нам тоже пригодятся.
Теперь все увеличительные линзы протестируем. Для этого нужна длинная линейка и само собой бумажка для записей. Хорошо бы еще солнышко светило за окном. С солнышком результаты были бы точней, но подойдет и горящая лампочка. Тестируем линзы следующим образом:
-Измеряем длину фокуса увеличительной линзы. Ставим линзу между солнышком и бумажкой, и отодвигая бумажку от линзы или линзу от бумажки, находим самую маленькую точку схождения лучей. Это и будет длина фокуса. Измеряем его (фокус) на всех линзах в миллиметрах и запишем результаты, чтоб потом не мучиться с определением пригодности линзы.
Чтоб и дальше все было по научному, запоминаем простенькую формулу. Если 1000 миллиметров (один метр) разделить на длину фокуса линзы в миллиметрах, то получим силу линзы в диоптриях. А если нам известны диоптрии линз (из магазина оптика), то разделив метр на диоптрии получим длину фокуса. Диоптрии на линзах и увеличительных лупах обозначаются значком умножения сразу после цифры. 7x; 5x; 2,5x; и т.д.
С уменьшительными линзами подобное тестирование не получится. Но они тоже обозначаются также в диоптриях и тоже соответственно диоптриям имеют фокус. Но фокус уже будет отрицательным, но совсем не мнимым, вполне реальным и в этом мы сейчас убедимся.
Возьмем самую длиннофокусную увеличительную линзу из имеющихся в нашем наборе и сложим ее с самой сильной уменьшительной линзой. Общая длина фокуса обеих линз сразу уменьшится. Теперь попробуем посмотреть через обе линзы в сборе, уменьшительной к себе.
Теперь потихоньку отодвигаем увеличительную линзу от уменьшительной, и в итоге, возможно, получим слегка увеличенное изображение предметов за окном.
Обязательное условие тут должно быть следующее. Фокус уменьшительной (или отрицательной) линзы должен быть меньше увеличительной (или положительной) линзы.
Введем новые понятия. Положительная линза, она же передняя линза называется еще объективом, а отрицательная или задняя, та что ближе к глазу называется окуляром. Сила подзорной трубы равна делению длины фокуса объектива на длину фокуса окуляра. Если от деления получится число больше единицы, то подзорная труба будет что-то показывать, если меньше единицы, то в трубу ничего не увидишь.
Вместо отрицательной линзы в окулярах можно применять и короткофокусные положительные линзы, но изображение уже будет перевернутым и телескоп немного длинней.
Кстати длина телескопа равна сумме длин фокусов объектива и окуляра. Если окуляр положительная линза, то к фокусу объектива прибавляется фокус окуляра. Если окуляр из отрицательной линзы, то плюс к минусу равно минус и от фокуса объектива, фокус окуляра уже вычитается.
Значит основные понятия и формулы следующие:
-Длина фокуса линзы и диоптрия.
-Увеличение подзорной трубы (фокус объектива делим на фокус окуляра).
-Длина подзорной трубы (сумма фокусов объектива и окуляра).
ВОТ И ВСЯ СЛОЖНОСТЬ!!!
Теперь еще немного технологии. Помните, наверно, что подзорные трубы делаются складными, из двух, трех и более частей-колен. Эти колена делаются не только для удобства, но и для конкретной регулировки расстояния от объектива до окуляра. Поэтому максимальная длина подзорной трубы, немного больше суммы фокусов, а подвижные части трубы позволяю регулировать растояние между линзами. Плюс и минус к теоретической длине трубы.
Объектив и окуляр должны быть на одной (оптической) оси. Поэтому никакой болтанки колен трубы относительно друг друга не должно быть.
Внутреннюю поверхность трубок необходимо выкрасить в матовый (не блестящий) черный цвет или можно оклеить внутреннюю поверхность трубы черной (выкрашеной) бумагой.
Желательно, чтобы внутренняя полость подзорной трубы была герметична, тогда труба потеть внутри не будет.
И последние два совета:
-не увлекайтесь большими увеличениями.
-если захотите сделать самодельный телескоп, то моих разъяснений для Вас вероятно будет маловато, почитайте специальную литературу.
Не поймете что к чему в одной книжке, возьмите другую, третью, четвертую и в какой-то по счету книжке Вы все равно получите ответ на свой вопрос. Если же случится, что ответа в книжках (и в Интернете) Вы не найдете, то Поздравляю! Вы достигли уровня когда ответа уже ждут от ВАС самого.
Нашел в Интернете очень интересную статью по этой же теме:
http://herman12.narod.ru/Index.html
Хорошее лополнение к моей статье предлагает автор с прозы.ру Котовский:
Чтобы даже такой небольшой труд не пропал зря, не следует забывать о диаметре объектива, от которого зависит выходной зрачок прибора, рассчитываемый как диаметр объектива деленный на увеличение трубы.
Для телескопа выходной зрачок может быть около миллиметра. Значит, из объектива диаметром 50 мм можно выжать (подобрав подходящий окуляр) 50-кратное увеличение.
При бОльшем увеличении картинка будет ухудшаться из-за дифракции и терять яркость.
Для «земной» трубы выходной зрачок должен быть не менее 2,5 мм (лучше — больше. У армейского бинокля БИ-8 — 4 мм). Т.е. для «земного» пользования с 50-миллиметрового объектива не следует выжимать более 15-20-кратного увеличения. Иначе картинка будет темнеть и размываться.
Из этого следует, что линзы диаметром меньше 20 мм для объектива не годятся. Разве что, вам достаточно 2-3 кратного увеличения.
Вообще, объектив из очковых линз — некомильфо: менисковые искажения из-за выпукло-вогнутости. Должна быть линза-дуплекс, а то и триплекс, если короткофокусная. Хороший объектив просто так среди хлама не найдешь. Разве что, завалялся объектив «фоторужья» (супер!), корабельный коллиматор или артиллерийский дальномер:)
Об окулярах. Для трубы Галлилея (окуляр с рассеивающей линзой) следует использовать диафрагму (кружок с дыркой) диаметром, равным рассчетному размеру выходного зрачка. Иначе при смещении зрачка в сторону от оптической оси будут сильные искажения.
Для трубы Кеплера (окуляр собирающий, картинка перевернута) однолинзовые окуляры дают большие искажения. Нужно хотя бы двухлинзовый окуляр Гюйгенса или Рамсдена. Лучше готовый — от микроскопа. В крайнем случае можно использовать объектив от фотоаппарата (не забудьте полностью раскрыть лепестковую диафрагму!)

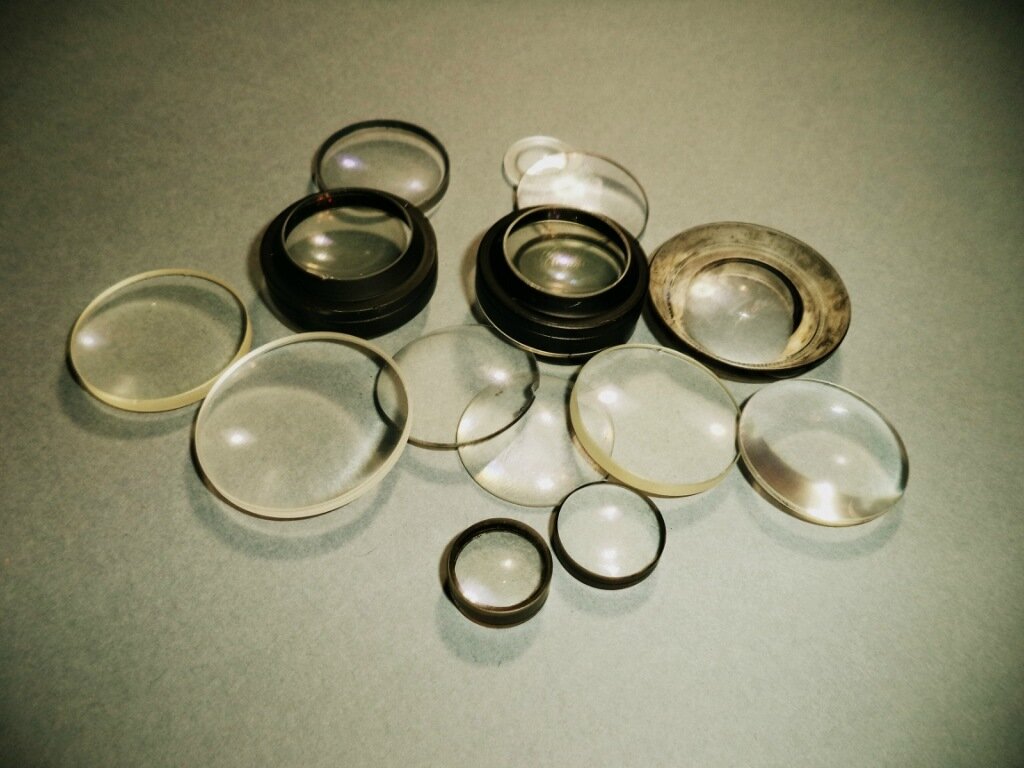

О качестве линз. Из дверных глазков все в мусорку! Из оставшихся вывирайте линзы с просветляющим покрытием (характерный лиловый отблеск). Отсутствие просветления допускается на поверхностях, обращенных наружу (к глазу и к объекту наблюдения). Лучшие линзы — из оптических приборов: кино-фотоаппаратов, микроскопов, биноклей, фотоувеличителей, диапроекторов — на худой конец. Готовые окуляры и объективы из нескольких линз не спешите разбирать! Лучше использовать целиком — там все подобрано наилучшим образом.
И еще. При больших увеличениях (>20) трудно обойтись без штатива. Картинка пляшет — ничего не разобрать.
Не следует стремиться делать трубу покороче. Чем длиннее фокусное расстояние объектива (точнее — его отношение к диаметру), тем меньше тревования к качеству всей оптики.
Именно поэтому в старину подзорные трубы были намного длинее, чем современные бинокли.
Самую лучшую самодельную трубу я сделал так: давным давно в Салавате купил задешево детскую игрушку — пластмассовую подзоркную трубу (Галлилея). У нее было 5-кратное увеличение. Но у нее был объектив-дуплекс диаметром почти 50 мм! (Видимо, некондиция с «оборонки»).
Много позже я приобрел недорого маленький китайский монокуляр 8-кратный с объективом 21мм. Там мощный окуляр и компактная оборачивающия система на призмах с «крышей».
Я их «скрестил»! Из игрушки удалил окуляр, из монокуляра — обектив. Сложил, скрепил. Игрушку предварительно изнутри оклеил черной бархатной бумагой. Получил мощную 20-кратную компактную трубу высокого качества.
Монокль – объектив всего с одной линзой. Линза обязательно вогнуто-выпуклая, часто ее называют мениском. С одной стороны – монокль вещь проще некуда, но с другой стороны, это очень сложное для понимания и работы устройство.
В данном обзоре представлено два монокля, один переделан из объектива Гелиос-44, а другой из объектива Гелиос-44м-4.
Оба монокля очень похожи. Лучше всего монокли с переделанных Гелиосов ведут себя на диафрагмах 4.0-8.0, почти всегда использую их на 5.6 и забываю про кольцо управления диафрагмой. Забавно, но если закрыть диафрагму до 16.0, то объектив превращается в довольно таки темный, но резкий объектив.
Диафрагмирование на монокль из объектива Гелиос-44м-4
Монокль лучше всего делать из объектива с большОй . Чем больше объектива – тем интересней будет рисунок. Встречал светлые мысли о том, что диафрагма у монокля должна быть кольцевой. Ну а даже если не кольцевой, то хотя бы размещенной перед линзой, а не за ней (как в обычном объективе).
Достоинства :
- Просто неповторимый рисунок . И никакой редактор не сможет повторить воздушность и объемность картинки. Если сделать несколько удачных кадров на монокль – то можно влюбиться в него на всю жизнь.
- Дешевизна изгтотовления . Монокль можно изготовить самому. Как это сделать не составит труда найти в интеренете.
Обычно, простенькие монокли, такие как у меня, делают из недорогих светосильных фикс объективов по типу тех же Гелиос-81н, Гелиос-44м-Х. - Объектив получается очень легкий и совсем не нужно переживать за его целостность, даже если он с ломается, всегда можно сделать еще один.
Обычно, простенькие монокли, такие как у меня, делают из недорогих светосильных фикс объективов по типу тех же Гелиос-81н, Гелиос-44м-Х.Недостатки :
- Сферические и хроматические абберации, дисторсия , падения контраста. Но в умелых руках эти недостатки превращаются в достоинства, главное правильный подход. Даже в контровом свете с него можно получить интересную фотографию для пейзажа.
- Сложность фокусировки . Не для слабонервных. После перехода от автофокусного зума на монокль может немножко побаливать голова от попыток попасть в резкость.
- Как и другой мануальный объектив, на большинстве цифрозеркальных DX камер от Nikon не будет работать экспонометр . Более делатально как работать с мануальной оптикой на системе Nikon в статье – . Как работать на системе Canon в статье
- Практически невозможно сделать монокль с зумом
По поводу работы с моноклем
При закрытии диафрагмы меняется не только ГРИП, но и сама точка фокусировки.
Обычный метод наводки на открытой и снимок на прикрытой – не подходит. Потому, наводиться на резкость нужно уже на той диафрагме, на которой планируете снимать. Для облегчения фокусировки на пленочных камерах желательно пользоваться специальными экранами фокусировки. На цифрозеркальных камерах без дополнительных средств поможет только зоркий глаз, иногда Live View. Но даже Live View помогает очень слабо и навести на резкость сложновато.
По поводу картинки на монокль
Картинка действительно необычная , собственно только ради картинки люди и пользуются моноклем. Монокль имеет сильнейшие сферические аберрации (нерезкость между контрастными элементами на изображении). И эти аберрации служат добрую службу для создания интересных снимков. Особенно монокль ценится для создания портретов с интересным эффектов. Также для натюрморта и пейзажа – там монокль может показать свой сказочный рисунок.
Больше всего искажения видны по краям кадра, потому, размещая объекты в центре фотографии, можно хорошо акцентировать на нем внимание.
Вообще, с монокля очень хорошо смотрятся снимки распечатанные на А4.
Монокль отлично передает объем . В портрете можно забыть про дефекты кожи и начать акцентировать свое внимание на характере портретируемого. Мягкость и воздушность монокля очень важна для лицевого портрета. Может сферические абберации и съедают резкость, но монокль дает контуры изображения, что очень и очень важно в фотографии.
Самое интересное
А самое интересное, что в постобработке невозможно повторить рисунок монокля . Так что если кто-то спросит Вас, а не проще ли просто отфотошопить фотографию, скажите ему, что рисунок монокля подделать нельзя. В то же время, монокль у профессионалов пользуется спросом, а как таковой объектив не выпускают. То есть не так то просто найти монокль в продаже, гораздо проще заказать его изготовления из рабочего объектива либо просто купить уже изготовленный. Eсли Вы ищите монокль, то обратите внимание, что есть объектив монокль , а есть просто монокль (как бинокль, только для одного глаза).
При переделке Гелиос-44 и Гелиос-44м-4 шкала дистанции фокусировки больше не работает, а сам объектив из 58мм превращается где-то в 70мм короткий телевик. Для возможности нормально фокусироваться к объективу нужно присоединить пару удлинительных колец. Я пользуюсь моноклем от Гелиос-44 с помощью переходника КП-42\Н. Объектив с таким кольцом прекрасно фокусируется на бесконечности, чего нельзя добиться с КП-42\Н без линзы с обычным объективом.
Примеры фотографий на монокль . Все фотографии без обраотки, только уменьшен размер и впечатан . Можете представить себе, что станет с фотографиями, если к ним еще и примень самую простейшую обработку, такую как перевод фото в оттенки серого, сепии и т.д.
В школьные годы я вместе с дружищей Славкой Беляевым часами зависал за наблюдением звёзд. И настал тот час, когда моя маманя купила мне подзорную трубу «Турист-3». Это чудо! Спасибо мама! Мы стали зависать ещё больше. Прошло много-много лет, и я случайно нашел в доме родителей останки этой трубы (любознательность заставляла меня всё разбирать).
Я взял эту трубу в руки и офигел! Она пахла так, что на меня навалились все эти приятные воспоминания. Потрясающие воспоминания из детства!
Что-то я ушел в сторону. Короче, недавно случай занёс меня на барахолку, и я стал счастливым обладателем монокуляра МП2 8×30 . Сам монокуляр можно применять при каких-нибудь вылазках на природу. Например, на сплавах он будет полезен для для осмотра препятствий. Выглядит сей зашарпанный девайс так:
Но главным в этом устройстве для меня был окуляр. При помощи него можно сделать телескоп. Вот окуляр отдельно:
Чтобы его приделать к имеющимся совковым объективам, нужно было сделать переходник. Основная задача была в том, чтобы сделать универсальный переходник на резьбу М42 . Для этого была использована задняя крышка объектива с такой резьбой. Немного подрочившись, я прорезал аккуратное отверстие под окуляр:
Чтобы сохранить универсальность окуляра, он должен вкручиваться. Как сделать резьбовое соединение в домашних условиях? Подумав, я выбрал вариант, который не может считаться качественным, но зато легко реализуем на коленях.
Я взял эпоксидный клей-пластелин и облепил им окуляр. В итоге получилась деталь-инверсия посадочной окуляра. Выглядит она невзрачно, но главное в ней резьба и плоскость перпендикулярная резьбе:
Эта самопальная деталь была приклеена к крышке объектива суперклеем. По ходу выяснилось, что суперклей (цианоакрилат) растворяет эпоксидную смолу. Но в итоге всё получилось, как задумывалось. Ниже фото крышки объектива с приклеенной деталью из эпоксидного клея и с вкрученным окуляром.
А теперь самое вкусное! Прикручиваем конструкцию к классному объективу и получаем телескоп. Я как-то на распродаже встретил старый объектив от Зенита 3М-5А-МС и купил его. Это зеркальный объектив системы Максутова :
Увеличение телескопа чуть больше шестидесяти, что делает его при его светосиле и при отсутствии хроматических обераций (их всё же немного даёт окуляр) весьма хорошим инструментом. На штативе это выглядит так:
Ну а если и этого мало, то можно использовать более продвинутый объектив — МС МТО-11СА .
С ним увеличение 125. Отлично видны полосы на Юпитере, а Плеяды разделяются на сотни звёзд.
Но с такой оптикой уже нужен классный штатив с механизмом слежения, который стоит за 20 т.р.. Кстати, при помощи объектива 3М-5А-МС в августе 2008-го мною было снято полное солнечное затмение.
Монокль – это объектив, состоящий только из одной линзы – мениска. Мы уже говорили об этом вкратце в рубрике “Минута о фото”. Сегодня же я постараюсь объяснить, каким образом можно сделать монокль своими руками и на что нужно обращать внимание в процессе сборки.
Изначально монокль делался из подручных средств – к примеру, для этих целей превосходно подходил лист картона, свернутый в тубус, и стекло для очков. В качестве диафрагмы служил лист бумаги, который располагался непосредственно перед линзой.
Такие конструкции, как правило, были сложными в создании, хрупкими и ненадежными в эксплуатации и обладали массой недостатков – к примеру, с диафрагмой угадать было архисложно.
Поэтому со временем прижились совершенно другие конструкции – это однолинзовые объективы, которые создавались на базе промышленных, серийных образцов. Естественно, что для столь варварского обращения с оптикой стоит подбирать старые, недорогие объективы.
Видео:
Именно к отголоску советской эпохи и относится наш “Юпитер 37А” с фокусным расстоянием 135 мм и F3.5. Приступая к созданию, стоит помнить, что после переделок фокусное расстояние не изменяется. Поэтому нужно изначально определиться, что вы хотите снимать.
В первую очередь стоит приготовить рабочее место. В процессе работы нам понадобится мягкая ветошь, несколько листов бумаги или газеты, маленькая плоская отвертка и терпения на час. Кстати, не стоит брезговать советом касательно буаги – дело в том, что внутрення часть объектива обильно смазана, и я сомневаюсь, что вы сильно обрадуетесь, когда будете оттирать рабочее место.
После всех приготовлений можно приступать к работе. Преимуществом “Юпитера” перед теми же “Гелиосами” служит байонетное крепления типа Nikon, поэтому никаких дополнительных костылей не будет.
Изначально приступаем к разборке задней части объекива. Выкручиваем три маленьких болтика и снимаем байонетное кольцо. После этого получаем доступ к задней части.
Стоит обратить внимание, что там присутствуют две металлических планки, крепящиеся на четырех небольших болтиках. Стоит их все-таки выкрутить, а металлические пластинки отправить в утиль. Это потребуется для последующего облегчения фокусировки. Подробнее объясню чуть позже.
Теперь нам нужно открутить задний блок линз. Для этого необходимо снять кольцо фиксации. На этом этапе стоит внимательно присмотреться – там их два. То, что большего диаметра, отвечает за крепление диафрагмы, закручено очень туго и выполняет важную для нас роль – не дает лепесткам рассыпаться. Немного ниже – малое кольцо, которое находится прямо над линзой. Без проблем смещаем его отверткой и откручиваем против часовой стрелки. После этого вынимаем заднюю линзу.
Тут стоит помнить об одном очень важном моменте – если вы отверткой из-за неаккуратной работы поцарапаете линзу – ничего страшного.
Но если вы поставите глубокую царапину (да, прямо до белого металла) на внутренней стороне корпуса – это грозит появлением солнечных зайчиков. Поэтому, заметив такую оплошность, не поленитесь и подержите царапину над свечкой – копоть просто зачернит изъян.
После того как мы вынули единственную линзу из хвостовой части, можем ставить на место байонетное крепление и переходить к передней стороне. Тут можно столкнуться с небольшими трудностями.
Дело все в том, что кольцо с надписями, которое преграждает доступ внутрь, не имеет никаких пазов, а в придачу к этому некоторые экземпляры затянуты «на века». Стоит также помнить, что перед нами – передний полумениск, который нельзя царапать.
В моем случае я просто упер отвертку в прорезь буквы и аккуратно сдвинул кольцо. После этого продолжил манипуляции.
Сразу за «брендированным» кольцом находится еще одно – фиксирующее. Правда, оно имеет паз для отвертки, поэтому снять его не составляет огромного труда.
Сразу за ним – полумениск, который нам и нужен – аккуратно вынимаем линзу и откладываем в сторону.
Подходим к этапу сборки.
Протираем ветошью переднюю линзу, переворачиваем ее так, чтобы вогнутая часть смотрела наружу, и устанавливаем ее в корпус. Прикручиваем фиксирующим кольцом – и на этом монокль можно считать готовым. Правда, я еще решил прикрутить и брендированное кольцо, но, по сути, это не играет совершенно никакой роли – достаточно убедиться, что фиксатор удерживает линзу правильно, ровно и неподвижно.
Монокль собран. Но пользоваться им еще нельзя.
Причина проста – когда мы выполняли манипуляции с линзами, мы изменили расстояние групп линз до матрицы, поэтому фокусировка будет попросту не адекватна. Для того чтобы все было хорошо, стоит просто добавить несколько удлинительных колец – о них мы говорили тут. Подбор необходимого расстояния осуществляется “на глаз” – как правило, необходимо от одного до трех сантиметров в зависимости от того, каким фокусным расстоянием обладает объектив.
Но теперь самое время вспомнить о планках, которые мы открутили в самом начале. Их первоочередная задача – фиксировать переднюю часть объектива, в том числе и при прикрытии диафрагмы. Я же намеренно убрал фиксатор, получил более гибкую систему наводки на резкость.
Установив макрокольцо в 1 см и получив отличную фокусировку от 1,2 м (как заявлено в ТХ самого объектива), я могу руками немного открутить переднюю часть своего монокля, тем самым отодвинув единственную линзу от плоскости матрицы – и, согласно физике, получаю возможность фокусироваться на более близких предметах. Правда, теперь, при изменении диафрагмы, мне нужно одной рукой удерживать переднюю часть объектива, но от этого я совершенно не страдаю.
Считается, что снимать с использованием монокля не имеет смысла. Стоит лишь купить софт-фильтр для объектива, или же поступить проще, установить перед ним стекло смазанное вазелином.
Но опыт свидетельствует о том, что получаемое изображение в таком случае будет иметь абсолютно другой характер.
Важное отличие заключается в том, что все названные методы не позволяют добиться контурной резкости, которая необходима для чёткого восприятия изображения, тогда как для монокля характерно то, что граница светлого и тёмного всегда видна, даже не смотря на ореол.
Попытка сымитировать получаемое от монокля изображение с помощью диффузора в процессе печати фотографии также окажется безуспешной. Рисунок монокля — уникален…
Но не стоит отчаиваться, поскольку и с помощью подручных средств вполне по силам изготовить монокль. Итак, предлагаю вашему вниманию простейший вариант этого оптического устройства.
Составные материалы:
- Очковое стекло, которое можно тприобрести в «оптике» с диаметром 50мм, +9,5 диоптрий.
- Картонный лист, например из детского набора для труда.
- Удлиннительное кольцо используемое в макросъёмке, с резьбой М42 (например, для «Зенита» или «Практики»).
- Пластмассовая бленда для какой-нибудь отечественной модели объектива
- Клей «ПВА» и «Момент», гуашь чёрная, возможно скотч.
Основным элементом монокля, от которого зависят 90% изобразительных качеств является линза, задача которой — проецирование изображения на плоскость фотоплёнки, тем самым создавая столь милые нашему сердцу сферические аберрации.
Пригодится любая линза подходящего фокусного расстояния.
Больше всего используются монокли с фокусным расстоянием 50-100мм, но всё зависит от вашего жанра фотографии. Как правило, для пейзажа используется 50-80мм, портрета — 80-100мм, спортивного репортажа — 300-500 мм, а для подглядывания за чужими окнами — 500-1000мм.
Первым делом мой взгляд упал на толстую лупу, которой я рссматриваю негативы, но поскольку лупа — вещь в хозяйстве нужная, я пожалел её и направился в ближайший магазин «Оптика», для того чтобы найти себе самое мощное положительное очковое стекло. Там, меня вполне устроила линза +9,5 диоптрий (фокусное расстояние будущего объектива расчитывается согласно формуле 1/9,5 = 105 мм), поскольку фокус 105 мм в моём случае был тот, что мне нужен.
Теперь настало время поразмыслить о типе крепления будущего монокля к фотокамере. Я пришёл к выводу, что резьба М42 подойдёт лучше всего. Если вас такая резьба не устраивает, попробуйте использовать специальные адаптеры, которые предусмотрены практически для всех видов байонетов.
Не долго думая, я пустил в дело одно из удлинительных колец для макросъёмки. Для корпуса монокля я задействовал самый практичный материал — тонкий картонный лист из детского набора.
Поскольку нам необходимо наводить монокль на резкость, корпус должен состоять из двух цилиндрических частей, вставленных один в другой. Необходимо хорошо продумать длину цилиндриков, ведь если они получатся слишком длинными, то монокль тогда не сможет хорошо новодиться на бесконечность.
Тем не менее, картон можно всегда легко укоротить ножницами. В моём эксперименте длина цилиндриков равнялась 35 мм. Диаметр первого подбирается таким образом, чтобы он с усилием насаживался на удлинительное кольцо, а второго — чтобы он свободно передвигался по первому.
Для склеивания подойдёт клей «Момент» или схожие аналоги. В результате, у нас получится нечто вроде поршневого зума.
Всю внутреннюю поверхность корпуса я вскрыл чёрной гуашью смешанной с небольшой долей клея «ПВА», для того чтобы краска со временем не осыпалась.
Финальная конструкторская задача — закрепление очковой линзы на корпусе монокля. На данном этапе, можно попробовать любой доступный вариант, главное чтобы линза была установлена параллельно плоскости плёнки. Я нашёл применение старой бленде от отечественного объектива, потому что мне понравилось как моя 50мм линза плотно в ней фиксируется.
Примотав скотчем бленду к корпусу монокля, я закрепил линзу, и для того чтобы она не выпадала вперёд — зажал её импровизированной картонной диафрагмой. Саму диафрагму приклеил к бленде скотчем.
Пара мыслей о расчёте диафрагмы. Она требуется для того, чтобы корректировать степень размытости изображения кадра. Максимальная резкость получается когда дифрагма отсутствует, тогда как чем меньше просвет диафрагмы, тем лучше качество картинки, и меньше светосила вашей оптической системы.
Я изготовил из картона диафрагму 37мм, а это при фокусном расстоянии моей очковой линзы дало относительное отверстие 2,8 (105/37=2,8). В будущем, желательно иметь на всякий случай похожие диафрагмы для относительных отверстий: 3,5, 4, 5,6 и 8. Думаю, не стоит вам напоминать, что диафрагма должна быть чёрного цвета.
|
Согласно этому блогу Теда Леунга, DTrace также доступен для OS X и FreeBSD.
Часто используется для предоставления сервисов временных рядов, циклической базы данных и построения графиков другим мониторам.
MADELEINE WATTENBERG — Miracle Monocle
Вопросы и ответы с Мадлен Ваттенберг от Майкла Пфаффа
Дебютный сборник Мадлен Ваттенберг, I / O , представляет собой увлекательную книгу стихов, которая исследует пересечение науки, мифа и человечества через уникальную призму.Лаборатории, дирижабли, золотые кубы и греческие боги — все это побуждает нас исследовать эту коллекцию снова и снова. Сборник стал финалистом Премии Миллера Уильямса 2021 года.
Мы задали Ваттенберг несколько вопросов, надеясь немного углубиться в поэзию и понять ее подход к поэзии, ее отношения со жрицей Героя, чье имя украшает обложку, и что все это нужно для создания подобного сборника.
Вот что она сказала:
Miracle Monocle: Ваша дебютная коллекция, I / O , явно вдохновлена мифами, но, как Билли Коллинз выразился в предисловии, вы, кажется, «одной ногой находитесь в древнем мире мифологии, а другой — в [вашем] собственное время.Фактически, многие стихотворения адресованы Ио, и другие мифологические персонажи, кажется, также проявляют свое присутствие в стихах. Некоторые из этих стихов уже некоторое время присутствуют в вашем гримуаре. Например, одно из моих любимых из Коллекция «Обол Харона», в которой образы паромщика-психопомпа накладываются на отношения рассказчика с мужчинами, была первоначально опубликована в 2015 году в номере Guernica . Очевидно, что мифология, кажется, укоренилась в вашем воображении. начало, или он возник, когда вы писали эти стихотворения? Как сборник сложился в целом, концептуально? И был ли процесс смешения древнего мира и сегодняшнего дня?
MW: Я написал кучу стихов о дирижаблях и других дирижаблях во время учебы в магистратуре, но только два из них, «Гелий» и «Афагия», попали в сборник.
В этих стихотворениях вы можете увидеть, как я переворачиваю связь между наукой и мифом, что я также связываю с подходом моего отца к построению повествования, его мировоззрением как ученого и моими формами построения и исследования через поэзию и метафору. Гелий становится Гелиосом, и внезапно все царство физики, превращенной в миф, раскрывается. Это было место встречи многих моих дикторов. Я также хотел дестабилизировать идею о том, что научный язык более объективен и что личное не может также быть местом для производства знаний (что они кодируются как мужские и женские, соответственно, также не случайно) — где способность науки точно информировать авария? Какие еще виды повествования необходимы, чтобы раскрыть правду о мире? Здесь фигура, подобная Маргарет Кавендиш, также входит в картину — писавшая в семнадцатом веке, она возражала против появления экспериментальной науки и предположения, что женщины могут испортить объективность ее процессов, потому что мы слишком телесны и эмоциональны, и поэтому она вместо этого проводила свои эксперименты в сатирических рамках научной фантастики.
И наука, и миф раскрывают маленькие кусочки и затемняют другие, и я думаю, вы можете видеть, как выступающие в моих стихах демонстрируют разные способы артикуляции, разные сопоставления и дикции, чтобы проверить, что каждый метод может раскрыть о предмете или событии. Что попадает в фокус, а что исчезает на периферии? Нам нужно много способов увидеть, чтобы увидеть.
Переписывание греческого мифа — это хорошо укоренившаяся феминистская поэтическая традиция, поэтому я также черпал вдохновение у Энн Карсон, Риты Дав и других, которые уже выполнили эту работу.Есть что-то общее в том, чтобы таким образом присоединиться к продолжающемуся разговору и созвездию образов. Я также искала стихи об исчезнувших или сложных вкладах женщин в науку, таких как «Сила» и «Планетарий» Эдриенн Рич.
ММ: Как уже отмечалось, первый раздел сборника колеблется от стихотворения к стихотворению, с выбором «Дорогой Ио» в качестве точки опоры. Из всех возможных, как титульный Ио стал вашим «доверенным лицом и духовником»? Ты выбрал Ио или она выбрала тебя? И как вы думаете, почему это так? Связано ли это с понятием «женщина, изо всех сил пытающаяся ориентироваться в пространстве между выбором и принуждением»?
[T / W: для разговора о сексуальном насилии и согласии]
МВт: Совершенно верно.
Я так рада, что вы соединили эти вопросы с цитатой из описания книги. Когда я был молод, у меня были ситуации, когда я думал, что участвую в отношениях по обоюдному согласию, только чтобы оглянуться назад и понять, насколько мало у меня было сил в принятии решений, которые я сделал. Иногда проще превратить собственное «нет» в «да», чтобы не столкнуться с реальностью того, что ваш отказ впоследствии будет проигнорирован. Это тот вид насилия, о котором говорится в стихах, озаглавленных «За исключением насилия»; язык в этом смысле коварно могущественен.Я также сознательно выбрал то, что было плохо для меня. Многие места в этой коллекции представляют собой попытки переязыковать воспоминания, чтобы лучше понять их и позволить им существовать в полной сложности, но это не всегда удается; это беспорядочный, замкнутый процесс, который никогда не бывает согласованным. Важно, чтобы мои стихи — даже сборник в целом — не предлагали четкого решения, когда я его не чувствую.
В моей версии мифа Ио переживания Ио параллельны опыту современного говорящего.
Но факт неоднократного злоупотребления властью со стороны мужчины — очевидная часть истории, отчасти ужасающая потому, что она настолько предсказуема. История Ио едва начинается, когда ее прямые отношения с Зевсом заканчиваются, и то, что ее миф позволил мне сделать, — это также подумать о том, как иногда женщины предпочитают защищать принципы патриархата, обвиняя других женщин или помогая в их наблюдении. Почему Гера обращает внимание на Ио, а не на Зевса? Гера одновременно попала в ловушку и ревнивого садиста.Меня интересовала более широкая практика слежки за женщинами в патриархате, которую так ясно представляют и Гера, и стоглазый Аргос.
ММ: Одно из моих любимых стихотворений из сборника — «Пылающее поле». Он продолжал греметь у меня в голове, как складной ножик в стиральной машине. Я возвращался к этому стихотворению и перечитывал его снова и снова. Он полон этих научных представлений об орбитах и молекулах, переплетенных с намёками на Медузу и Цербер, и, похоже, здесь есть что-то более близкое к дому, кухонные столы и подол новой невесты.
А потом я понял, что в конце книги есть раздел «Примечания», в котором говорится об аналогии золотого куба и космологической постоянной Эйнштейна. Какая у вас была свобода действий, когда вы писали это красивое, красивое стихотворение? Смогу ли я когда-нибудь это понять, или это как раньше? Вся книга наполнена подобными стихами, которые остаются в памяти читателя, стихи умоляют, чтобы их перечитали и перечитали, и, возможно, — как культист в хендже при свете звезд — однажды откроется тайна. Как вы думаете, есть ли что-то сказать о том, как наука и мифология поддаются этому чуду?
MW: Это стихотворение определенно поднимает вопрос о том, как мы конструируем альтернативные мировоззрения с помощью различных дискурсов — науки и мифа — но также как они сходятся во многих отношениях.Мой парень в то время изучал физику, и я просил его объяснить мне концепции — некоторые из этих объяснений вошли в стихотворение. Он также одолжил мне Ткань космоса Брайана Грина, и я был очарован метафорами, используемыми для объяснения таких физических понятий, как тепловая смерть Вселенной — золотые кубики на весах и танцоры, плавающие в космосе.
Это стихотворение также содержит повторяющийся сон, который мне снится о том, как я стою на пшеничном поле и наблюдаю, как Солнце врезается в Землю — одна вещь, которая всегда поражает в этом сне, — это интенсивно насыщенные цвета и то, как удивление и ужас сливаются так идеально, что кажутся быть таким же чувством.
Мне нравится, что вы спросили о понимании. Я не уверен, что все можно понять целиком. Под этим я подразумеваю, что полное понимание — достигнутое сразу — предполагает, что мы смотрим вовнутрь, в состоянии отделить себя от объекта, вместо того, чтобы испытывать его на определенном стыке перспективы, времени и языка. Иногда понимание происходит, когда вы готовите завтрак на кухне, а другое понимание происходит во сне. Думаю, это немного похоже на эффект наблюдателя.Читатели участвуют в построении текста и никогда полностью не находятся за его пределами. Я надеюсь, что у моего читателя бывают моменты узнавания в стихотворении, но я также думаю, что нормально отойти от стихотворения, неспособного сформулировать его значение, теперь, когда вы больше не в стихотворении, переживающем его.
ММ: Поскольку это ваш дебютный сборник, не могли бы вы немного рассказать о процессе сборки книги и, наконец, пересечения финишной черты? С какими из самых больших проблем вы столкнулись? И что вас удивило в публикации вашей первой книги?
MW: Я написал большинство стихов примерно за два года, но долго боролся с аранжировкой.Я сопротивлялся тому, что могло показаться навязанным повествованием, но я также не хотел бесконечно терять своих читателей из-за вопросов о развитии и характере. Возлюбленный, обозначенный «ты» в стихотворениях, не является последовательным, а скорее, например, слиянием. Пока я боролась, друг предложил простую вещь — расположить стихи по временам года. Я не думаю, что это очевидно, но это помогло объединить стихи таким образом, чтобы это нашло отклик. Это не столько тема, сколько организующий принцип.И, конечно же, длинное эпистолярное стихотворение Ио, в котором сплетены части и сплетены; На мой взгляд, буквы служат рефракциями, которые по-разному взаимодействуют с окружающими предметами в зависимости от того, где они находятся в коллекции.
Даже в этом случае я не думаю, что какая-либо аранжировка была неизбежной, хотя я завидую другим поэтам, у которых есть четкое видение того, как устроены их книги.
Это ремесленная сторона создания книги, но есть также представление рукописи для периодов чтений и конкурсов, что утомительно, дорого и полно проблем, больше связанных с более широкой культурой публикации стихов.И, надеюсь, я могу сказать это, не противодействуя огромной благодарности, которую я испытываю по поводу появления этой книги в мире, но у меня все еще есть сомнения — будет ли это сборник, который я опубликовал, без давления, чтобы опубликовать книгу в рамках подготовки к рынку труда? Без унаследованных представлений о том, что может быть успешным в цикле книжного конкурса? Как бы выглядела моя поэзия без этого давления? Мне не приходило в голову задавать эти вопросы, когда я был моложе, но я определенно задаю их сейчас.
MM: Miracle Monocle публикует три ваших экземпляра в нашем следующем выпуске.
Мы очень рады поделиться с нашими читателями «Квартиры Вилланель», «Удобство» и «Сонет на мое имя». Мне особенно нравится «Удобство» и строки о фантазии рассказчика о том, чтобы оставить инструкции для соседей о том, что можно переработать. «Сонет на мое имя» просто великолепен с лирической точки зрения. Это стихотворение, которое обязательно нужно читать вслух и ощущать его настоящими вибрациями на ветру. Пожалуйста, расскажите нам немного об этих стихах, что они означают Вам, и почему вы подумали, что они могут хорошо подойти для ММ? Вы также из Луисвилля, где находится журнал.И мне интересно, есть ли у этих стихов корни в вашем воспитании или в этом городе?
MW: Я так рад, что эти три стихотворения обрели свой дом с Miracle Monocle , и благодарю вас за добрые слова о них. Мне было особенно приятно представить вам эти стихи, потому что они не совсем соответствуют другим моим работам (по крайней мере, пока) — они пробуют разные формальные стратегии, и их тон не обязательно согласован.
Я подумал, что они могут хорошо подойти к Miracle Monocle из-за того, что журнал охватывает работы, которые находятся на грани жанра и формы.Это также немного похоже на возвращение домой, когда в дневник записываются стихи из моего родного города.
Эти три стихотворения возникли из очень разных импульсов и поэтому используют очень разные стратегии. Для «Сонета от моего имени» я начал с улипейской формы, называемой beau présent (или прекрасной свекровью), которая включает только буквы в пределах определенного имени (в данном случае моего). Таким образом, стихотворение становится о самоопределении и о том, что я могу сделать из знака, который якобы представляет меня и мою личность.Одна вещь, которую я принял, — это то, как часто императив появлялся из-за ограничений — тон становился немного напыщенным. Мое имя также перекликается с фразой «нарисовал линию», которую я воспринял как построение и определение себя через поэзию.
Мой текущий рукописный проект очень откровенно экопоэтичен, а стихотворение «Удобство» — своего рода побочный продукт, который возник.
Говорящая явно имеет самодовольные видения, но в конечном итоге должна признать, что не смогла соответствовать своим идеалам. Меня также очень интересуют формы, которые принимают вещи после того, как их использовали, считали одноразовыми или мусорными.Предопределенная цель ушла, и они могут стать кем-то другим в этом неопределенном пространстве. Я не хочу романтизировать мусор как продукт позднего капитализма и быстрой потребительской культуры и вред, который он наносит планете, но есть что-то прекрасное в бесполезности вещей, когда они служат своей заранее определенной цели. Кем еще они могли стать? Возможно, они уже служат новой цели с нечеловеческой точки зрения — как у муравьев.
Чтобы прочитать стихи Ваттенберга в Miracle Monocle , щелкните здесь.Чтобы заказать ввод-вывод, щелкните здесь.
МАЙКЛ ПФАФФ — редактор жанров Miracle Monocle .
Объедините IP-камеры Monocle RTSP RTP и ваш GIRA HomeServer
Объедините IP-камеры Monocle RTSP RTP и ваш GIRA HomeServer 1Home — это недостающее звено между вашим домом GIRA и платформой Amazon Alexa.
Эта платформа включает в себя голосового помощника Alexa, интеграцию IoT, такую как IP-камеры Monocle RTSP RTP, панель автоматизации и визуализацию.Теперь ваш дом будет в вашем распоряжении, где бы вы ни находились. Подключение простое, можно сделать самому за 5 минут.
Готовы ли вы к Amazon Alexa? Интеграция подключит все ваши устройства Gira и беспроводные устройства, включая IP-камеры Monocle RTSP RTP, и импортирует их в мобильное приложение Alexa. Тогда вы сможете управлять ими всеми с помощью одного приложения, выполнять голосовые команды и создавать уникальные средства автоматизации.Дома или в гостях, ваш дом в вашем распоряжении.
«Алекса, покажи детскую».
«Алекса, покажи мою кухонную камеру».
«Алекса, покажи гаражную камеру».
✓ Единое элегантное мобильное приложение для управления устройствами BUS (KNX или Loxone) вместе с беспроводными устройствами
✓ Независимость в управлении автоматизацией
✓ Голосовое управление и геозона для более прохладного дома
✓ Настройка и управление с помощью нашей службы поддержки, никаких технических знаний не требуется
GIRA — это полноценное решение для умного дома, которое понимает, что требования домовладельцев растут, особенно в пределах их собственных четырех стен.Gira не только идет в ногу с этим развитием, но и всегда на шаг впереди со своими продуктами для умного дома и ориентирована на людей и их потребности. Интегрируйте все виды устройств, включая домофон, систему наружного орошения и интеллектуальные колонки, а также беспроводные устройства, такие как IP-камеры Monocle RTSP RTP.
Связь между устройствами зашифрована, а стабильная технология KNX, выступающая в качестве основы, обеспечивает долговечность и стабильность вашего умного дома. Пусть GIRA станет бортовым компьютером для вашего умного дома и почувствуйте себя умным домом 21 века.
Если у вас есть умный термостат, это легко сэкономить энергию и в то же время оставаться в тепле. Остается вопрос, какой из них будет хорошо работать с вашим проводным умным домом Loxone или KNX? Мы поможем вам найти те, которые работают с Amazon Alexa, Google Home или Apple HomeKit.
Интегрируйте Apple Watch в свой умный дом Loxone или KNX и управляйте своим умным домом из любого места.Используйте голосовые команды или нажимайте на часы и управляйте всеми своими интеллектуальными устройствами, как проводными, так и беспроводными.
Вот преимущества наличия 1Home Box, который подключает платформу интеллектуального помощника (Amazon Alexa, Google home или Apple HomeKit) в вашем доме Gira (Gira X1 и Gira HomeServer): единое мобильное приложение, автоматизация, геозона, голосовое управление и другие .
розовые тюльпаны крупным планом через линзу монокля Фотография, картинки, изображения и сток-фотография без роялти.Изображение 13972216.
розовые тюльпаны крупным планом через линзу монокля Фотография, картинки, изображения и сток-фотография без роялти. Изображение 13972216.Розовые тюльпаны крупным планом через линзу монокля
M L XLТаблица размеров
| Размер изображения | Идеально подходит для |
| S | Интернет и блоги, социальные сети и мобильные приложения. |
| м | Брошюры и каталоги, журналы и открытки. |
| л | Внутренние и наружные плакаты и печатные баннеры. |
| XL | Фоны, рекламные щиты и цифровые экраны. |
Используете это изображение на предмете перепродажи или шаблоне?
Распечатать Электронный Всесторонний
3888 x 5960 пикселей
|
32.
9 см x
50,5 см |
300 точек на дюйм
|
JPG
Масштабирование до любого размера • EPS
3888 x 5960 пикселей | 32,9 см x 50,5 см | 300 точек на дюйм | JPG
Загрузить
Купить одиночное изображение
6 кредитов
Самая низкая цена
с планом подписки
- Попробовать 1 месяц на 2209 pyб
- Загрузите 10 фотографий или векторов.
- Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц
221 pyб
за изображение любой размер
Цена денег
Ключевые слова
Похожие изображения
Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами
@ +7 499 938-68-54
Мы используем файлы cookie, чтобы вам было удобнее работать.
Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie
Lente «монокль» me duart e veta. Si e bëni vetë një monokle të binokuluar me duart tuaja nga Helios 44 2
A e dini se si të bëni një teleskop nga dylbi — të konsideroni se sa larg? Джо? Pastaj ky artikull është për ju.
Ne të gjithë e dimë se me ndihmën e dylbi ju mund të shihni objekte mjaft të largëta që nuk mund të shihen nga syri i zakonshëm i njeriut.
Në rast se jeni tashmë të lodhur nga shikimi i kafshëve, njerëzve apo makinave dhe keni qenë prej kohësh në vetvete një ëndërr për të parë hënënellhërës jëyrës ir Sot do të themi, si të bëjmë një teleskop nga dylbi.
Bërjen e teleskopit
Funksioni kryesor i çdo Instrumenti optik është një rritje. Пэр тэ арритур нджэ шумеллойшмэри тэ мирэ, нэ кеми невойэ пэр дилби мэ тэ лехтэ. Шумэ э мирэ пэр кэтэ бизнес штэ э пэрштатшме.Për shkak të shumëllojshmërisë së saj të vogël, ne mund të arrijmë një rritje në teleskop deri në 20-30 herë.
Natyrisht, nëse zgjidhni një model më të fuqishëm dylbi, atëherë shumëllojshmëria do të jetë më shumë, por vini re se një rritje shumë e madhe jep një pamje krejtësisht të qartë.
Пэр тэ mbledhur një teleskop, ne kemi nevojë vetëm për një okular, pasi që teleskopi është vërejtur, siç e dimë, vetëm me një sy. Натыришт, нэ гжиташту кеми неводжэ пер окулярин э дитэ, пор нэсе э эвонон атэ нга дилби, атёхэрэ паджисджа до тэ бэхет нэ мёйрэ адекуате пэр пэрдорим нэ зонэн пэр траштіштіштіштін.Нэсе нук дони тэ пришни нджэ дилби тэ тиллэ тэ мрекулуешем, мунд тэ блини вешмас сызе, рритджа и тэ чилаве нук штэ мэ шумэ се 8 херэ.
Pra, ne marrim syze shtesë dhe instalojmë atë në mënyrë që të jetë e kundërta me okulin e dylbi në disa сантиметра. Distanca midis tyre duhet të zgjidhet «në sy», герцог vizituar një artikull. Gjatë konfigurimit, është e nevojshme të mbyllet hapësira me ngjyrë me diçka të dendur dhe të errët, për shembull, letër të ngushtë, ose një gazetë. Kjo është bërë në mënyrë që drita të mos ndërhyjë me ju.
Distanca që keni matur, shkoni në prodhimin e një tubi të teleskopit direkt. Пэр продхимин е садж мэ тэ мирэ тэ маррэ Ватман осе ndonjë летэр тджетэр тэ дендур. Ne gjithashtu kemi nevojë për një tub plastik ose druri të diametrit përkatës.
Tani ne marrim letrën dhe era në shufrën tonë, герцог humbur mirë të gjithë shtresën. Shihni skajet që të jenë të qetë. Са мэ шпейт це зам сохнет — футни сизет тона нэ тэ, дхе нджэ штесэ духет тэ инсталохет нэ мэнирэ кэ кур тэ левизни пёргджатэ тубит ка ферким тэ лехтэ, пер тэ удхушекур.
E rëndësishme: Sa më shumë distanca midis syzeve, aq më e madhe do të jetë shumëllojshmëria dhe cilësia më e keqe e imazhit. Prandaj, kini kujdes nëse nuk doni që teleskopi juaj të japë një fuqi të fortë.
Teleskopi ynë nga dylbi është i gatshëm të veprojë në qëllimin e tij të drejtpërdrejtë. Vetëm mos e drejtoni atë në diell, përndryshe një djegie më e fortë e retinës është e mundur, gjë që mund të sjellë verbëri.
— Një teleskop i Tillë nuk mund të blini kurrë në dyqan online ose në dyqan me pakicë.Прандадж, герцог Берэ нджэ телескоп тэ тилле, автоматикишт бэхет эксклузив нэ ллоджин и тидж.
— Телескопи и ри ёште шум и штрэнджтэ. Прандадж, është më e lehtë të blini dylbi të lirë dhe të bëni gjithçka me duart tuaja.
— Që tani e tutje, ju mund të shikoni qiellin e natës, ndërsa numri i yjeve do të jetë mjaft и befasuar, pasi ato janë shumë më tepër se kur shohim qiellin nga mbrëmja e zakonshmeja e.
— Hëna do të shfaqet para jush në të gjithë lavdinë e saj. Тани дзю мунд тэ шихни сипэрфакен дхе лехтэсимин э садж.
Кжо нук është е gjitha avantazhet e një teleskopi shtëpiak. Pjesa tjetër mund të zbuloni për veten kur filloni ta përdorni atë.
Ju mund të ndryshoni disa detaje në diskrecionin tuaj. Në këtë rast, një fantazi e paplotë dhe fantazi është e rëndësishme. Не shpresojmë që këshilla tona do t’ju ndihmojnë të krijoni një kryevepër tjetër.
Që vetëm buka nuk do të gjejë nganjëherë në kazanët e tyre. Në mbathje të gjoksit në vilë, në zemrat në papafingo, midis gjërave nën divanin e vjetër.Këtu janë syzet e gjyshes, kjo është një xham zmadhues i palosshëm, këtu prishur, sytë «» дера e hyrjesPor një bandë lente nga kamerat dhe diaprintët e disassembled. Хидхе кек, дхе тэ гджитха кёто оптика кендройнэ па нджэ раст, ветэм венди мерр.
Нэсе кени нджэ дэширэ дхе кохэ, атэхэрэ пэрпикуни тэ бэни нджэ гджэ тэ добишме нга кй плех, пер шембулл, нджэ туб турши. Доширони тэ их се унэ кам провуар ташме, дхе формулат нэ либрат и кешиллав лендуар ветен? Le të provojmë përsëri me teknologji të thjeshtuar.Дхе гжитчка до тэ далэ.
Në vend që të qëndrosh në sy, çfarë ndodh, ne do të përpiqemi të bëjmë gjithçka më tej në shkencë. Lentet po zmadhojnë dhe ulen. Përhapni të gjitha lentet në dispozicion në dy bugs. Në një zmadhim më të madh, në një grumbull tjetër të dimrit. Në Сирин е разобранный «нг дер ка Лента zmadhuese ДНО të pakuptueshme.
NJE loje të Тилла të Vogel. Ata gjithashtu делать të на përdorin.
Tani të gjitha testin е lenteve zmadhuese. PER той Бере Кета, Кените nevojë PER NJE sundimtar të gjatë дхе нджэ копэ летре пэр шэниме.Do të ishte mirë që dielli të shkëlqente jashtë dritares. Me diellin, rezultatet do të ishin të sakta, por drita e djegies është e përshtatshme. Ne testojmë lentet si më poshtë:
— Matni gjatësinë e fokusit të lente zmadhintage. Не вендосим ленте мидис диеллит дхэ нджэ копэ летре, дхе герцог штырэ нджэ копэ летре нга нджэ ленте осэ нджэ ленте нга нджэ летэр, не гджейме пикен мэ тэ вогэл тэ конвергенцес сэ резеве. Kjo do të jetë gjatësia e fokusit. Не э матим атэ (фокус) нэ тэ гджита лентет нэ милиметра дхе тэ шкруаджнэ результататет, атехерэ тэ мос вуаджмэ ме перкуфизимин е перштатшмэрисэ сэ ленте.
Kështu që gjithçka ishte shkencërisht, më kujtohet një formulë e thjeshtë. Nëse 1000 milimetra (një metër) ndahen gjatësinë e fokusit të lente në milimetra, atëherë ne do të marrim forcën e lenteve në diopterët.
Дхе нэсе нджихеми нэ диоптрия ленте (нга дикани оптика), пастадж ндарджа э нджехсорит нэ диоптрия пэр тэ маррэ гьятэсинэ и фокусит. Dioptrat mbi lentet dhe lups zmadhues tregohen nga ikona е shumëzimit menjëherë pas figurës. 7x; 5х; 2,5x; etj.
Me lente Dimensale, testimi i tillë nuk do të funksionojë.Пор ата гжитхашту трехохен эдхе нэ диоптра дхе гджиташту, пёркатешт, диоптрий ка фокус. Пор фокуси ташмэ до тэ джетэ негатив, пор аспак имаджинар, мьяфт и вэртетэ дхэ нэ кэтэ не тани до тэ сигурохеми.
Меррни ленте змадхууз мэ тэ гджатэ нэ диспозицион нэ группин тонэ дхе vendoseni ме ленте мэ тэ фортэ тэ вогэл. Gjatësia e përgjithshme e fokusit të të dy lenteve do të ulet menjëherë. Тани ле тэ përpiqemi të shohim nëpër kuvendin e lenteve, герцог zvogëluar veten.
Тани нгадалэ левизин ленте змадхууз нга звогэлими, дхэ нэ фонд, мунд тэ джетэ е мундур тэ меррни нджэ имаж пак тэ згжеруар тэ артикуйве джаштэ дритэрес.
Parakusht këtu duhet të jetë sa më poshtë. Fokusi i një lente të vogël (отрицательный) duhet të jetë më pak se një lente zmadhue (осе положительный).
Ne prezantojmë koncepte të reja. Lente pozitive, është gjithashtu lente e përparme e quajtur lente, dhe negative ose e pasme, kështu që më afër syrit të quhet një okular. Фуциа е штиллес штэ е барабартэ ме ндарджен е гятесисэ сэ фокусит тэ ленте пэр гьятэсинэ е фокусит тэ окулит. Нэсе ка нджэ нумэр предж мэ шумэ се нджэ нга ндарджа, атэхэрэ туби и нэнштруар до тэ трегоджэ дичка, нэсе мэ пак се нджэ, нук до тэ шихни асгджэ нэ туб.
Në vend të një lente негативный në syze, ju mund të përdorni lente pozitive të fokusit të shkurtër, por imazhi tashmë do të përmbystet dhe një teleskop të vogël.
Nga rruga, gjatësia e teleskopit është e barabartë me shumën e gjatësisë së fokusit të lente dhe syze. Нэсе окуляри штэ нджэ ленте позитив, фокуси и окулярит штохет нэ фокусин и лентэс. Нэсе окуляри është nga një lente отрицательный, atëherë плюс një минус është минус dhe nga fokusi i lentës, fokusi i okulit është zbritur tashmë.
Pra, konceptet dhe formulat bazë janë si më poshtë:
-Tlin lentet e fokusit dhe diopter.
— Endhni tubin e shtyllës (фокуси и ленте ндани нэ фокусин и окулит).
— бадья бадья (shuma e fokusit të lente dhe syze).
Kjo është e gjitha vështirësi !!!
Тани Диса teknologji мэ шумэ. Mos harroni, është ndoshta që tubat e shtyllave janë të palosshme, prej dy, tre ose më shumë pjesë të gjunjëve. Këto gjunjë janë bërë jo vetëm për lehtësi, por edhe për një rregullim specificik të distancës nga lente në okular.Prandaj, gjatësia maksimale e tubit të shtyllës, pak më e madhe sasia e fokusit, dhe pjesët e lëvizjes së tubit ju lejojnë të rregulloni distancën midis lenteve. Plus dhe minus në gjatësinë teorike të tubit.
Lente dhe okular duhet të jenë në një aks (optik). Прандадж, нук ка гджундже гджунджет туб нэ крахасим ме нджери-тджетрин нук духет тэ джетэ.
Sipërfaqja e brendshme e tubave duhet të pikturohet në një ngjyrë të zezë (jo të shndritshme) ose mund të kapet në sipërfaqen e brendshme të letrës së zezë (tarë piktur).
Është e dëshirueshme që zgavrën e brendshme të tubit të shtyllës është vulosur, atëherë djersa e tubit nuk do të jetë brenda.
Dhe dy këshillat e fundit:
— Mos u pëlqen të rritet e madhe.
«Neşe Дони të Бени NJE Teleskop shtëpi, atëherë sqarimet е мия ndoshta NUK сделать të Jene të mjaftueshme PER дзю, lexoni literaturën е veçantë.
Ne NUK сделать të kuptojmë себе çfarë në NJE Либер, të Marre NJE tjetër, të tretë Т.Э. katërt dhe në një llogari ju do të merrni një përgjigje për pyetjen tuaj.Nëse ju ndodh që ju nuk do të gjeni përgjigjen në libra (dhe në internet), unë përgëzoj! Джу кени арритур нивелин кур пёргджигджа ташме është герцог притур пер ю ветэ.
Kam gjetur një artikull shumë interesant në internet në të njëjtën temë:
http://herman12.narod.ru/index.html
Një shpërthim i mirë për artikullin tim ofron autorin me prozë.ru korea е тилле е вогел тэ ждукет мэ кот, нук духет тэ харроджмэ пэр диаметрин и ленте, нга е чила варет нга нксенэси и продхимит тэ паджисджес, ллогаритет си диаметр и лентэс тэ ндритэ ме.
Për një teleskop, nxënësi i prodhimit mund të jetë rreth një milimetër.
Kjo do të thotë që lente me një диаметр prej 50 мм, mund të shtrydh (герцог mbledhur një okular të përshtatshëm) 50x rritje. Мне një rritje më të madhe, фотография сделать të përkeqësohet për shkak të shpërndarjes dhe humbjes së ndriçimit.
Для ванны «токэсор», nxënësi i prodhimit duhet të jetë së paku 2,5 мм (më i mirë — më shumë. Në binocularet e ushtrisë BI-8 — 4 мм). Ато. Për pёrdorimin «Tokë» nga një lente 50mm nuk duhet të shtrydh më shumë se 15-20 herë zoom.Përndryshe, фотографии делают errësohet dhe të turbullojë.
Nga kjo rrjedh nga kjo lente me një diametër prej më pak se 20 мм për lente nuk janë të përshtatshme. Është се ю кени mjaft 2-3 zmadhim të shumëfishtë.
Në përgjithësi, lente nga lentet e spektakut — nomomilfo: shtrembërimi i meniskarëve për shkak të konveksit konveks. Duhet të ketë një dupleks lente, ose edhe triplex, nëse fokus të shkurtër. Një lente e mirë është vetëm në mesin e temës që nuk do të gjeni. Përveç, lente «cherable» (супер!), Kolimator i anijes ose artilerie distancaFinder 🙂
Rreth syshtes.
Пэр нджэ туб тэ галил (окуляр ме нджэ ленте шпэрндарджидже), штэ э неойшме тэ пэрдорет нджэ диафрагмэ (ррет меня нджэ вримэ) ме нджэ диаметэр тэ барабартэ ме мадхэсинэ тэ ллогаритур. Përndryshe, kur nxënësi është zhvendosur në anën e boshtit optik do të ketë shtrembërime të forta. Për tubin e keplerit (syri i mbledhjes, fotografia është e kthyer), окуляры një një-aks japin shtrembërim të madh. Ju duhet të paktën një syze të dyfishtë të Guygens ose Ramsden. Më mirë gati — nga mikroskopi.Në rastin ekstrem, ju mund të përdorni lente nga kamera (mos harroni të zbuloni plotësisht diafragmën лепесток!)
Për cilësinë e lenteve. Nga sytë e derës gjithçka është në plehra! Nga lentet e mbetura të zhbllokuara me një shtresë të ndriçuar (ngjyra karakteristike lilac-bosh). Mungesa e iluminizmit lejohet në sipërfaqet e konvertuara nga jashtë (në sy dhe në objektin e vëzhgimit). Лентет мё тё мира джанэ нга инструмент оптика: камера и фильмейв, микроскопет, дилби, фотография, диаметропоры — нэ мэ тэ кекен.
Глаза dhe lente të gatshme nga disa lente nuk nxitojnë për të çmontuar! Është më mirë të përdoret tërësisht — gjithçka zgjidhet në mënyrën më të mirë të mundshme.
Dhe më tej. Me zooms të mëdha (> 20) është e vështirë për të bërë pa një trekëmbësh. Валлезими и фотографии — хо пэр тэ çmontuar asgjë.
Mos kërkoni të bëni tubin më të shkurtër. Са мэ гджатэ гджатэсия фокале э ленте (мэ сактэсишт — кендрими и садж ндадж диаметр), ак мэ пак проблема пер чилэсинэ э тэ гджита оптикес. Kjo është arsyeja pse në ditët e lashta, tubat e shtyllave ishin shumë më të gjata se dylbi modernë.
Унэ бэра тубин мэ тэ мирэ штэпи си кжо: нджэ кохэ тэ гджатэ мэ параэ нэ Салават, блева нджэ лодэр тэ шиджшме — нджэ тюб споры пластике (Галлилея). Аджо киште нджэ рритдже 5 рыб. Por ajo kishte një lente të dyfishtë me një диаметр prej pothuajse 50 мм! (Me sa duket, jo-gondition me «mbrojtje»).
Shumë më vonë kam blerë një 8-fish të vogël kinezisht të vogël kinez me një lente 21mm. Ekziston një sy i fuqishëm dhe sistemi i mbështjelljes kompakte në prizmat me «çati».
Унэ «калой» ата! Nga lodra hiqen okulin, nga monokulatori — pajisja.Палосур, поцарапанный. Lodra është para-brenda Sured me letër të zezë kadife. Мори нджэ тэ фукишэм ме чилэси тэ лартэ 20 рыб.
Për shkak të shpërndarjes në rritje të kamerave digjitale pasqyruese dhe progresit të pandërprerë në zhvillimin dhe prodhimin e lenteve, fotot e mprehta dhe të detajuara të marra supersiteti. Прандадж, тани шуме фотография, гьята кёркимит тэ текникаве тэ режа артистике, збулони типаре тэ пасура визуале тэ лентеве мне скемат мэ тэ тхешта оптике.Ленте мэ э thjeshtë që и përkasin klasës së optikës së butë është një monokle. Аджо ка ветэм нджэ ленте конвекс-конкаве, тэ quajtur edhe menisk. Пёр шкак тэ тйештэсээ сэ дизайн-оптик, имаже характеристики меня гало джанэ маррэ ррет объект тэ ndritshme, контраст тэ редуктуар дхе руайтджен е картэсисэ сэ конструкве.
Arsyeja për paraqitjen e halois në foto janë aberrations sferike që dalin për shkak të faktit se mbledhja e lenteve homogjen nuk është në gjendje të përqëndrojë të gjita në gjendje të përqëndrojë të gjita ejërë në qjital ejërë rjrezet, qjital ejërë rjrezet, qjital ejërë rjrezet.Kështu, imazhi i një pike të dritës në një sfond të errët, të marrë duke përdorur një monokël, në një film ose një matricë dixhitale do të duket si një njëloga e rrethuar.
Që nga veçoria e fotografive të marra duke përdorur një monokël është mungesa e pjesëve të vogla të imazhit, më shpesh fotografët e përdorin atë kur të shtënat portrete, térenat portrete. Megjithatë, zona e përdorimit të monokës nuk kufizohet vetëm në zhanrin e portretit, mund të përdoret me sukses, duke hequr peizazhet, ende jetët dhe madje edhe makro.
Disa modelle të lenteve sovjetike nuk janë veçanërisht të vështira për t’u larguar në mënyrë të pavarur në monokle. Mënyra më e lehtë për të bërë një monokël për xhirimin e portretit, mund të jetë nga lente Helios-44m (gjatësia fokale e monoklesit do të jetë rreth 80 мм), të cilat dikurë ecin me kamera. Me një rrethanë të mirë koherente, koha që shpenzoni për ndryshimin do të jetë jo më shumë se 20 минут. Нга мджети джу до тэ кени неводжэ пёр писаторе, нджэ серэ качавидэ орэш дхе нджэ кути нафте нэ раст тэ журмэс сэ пйесэве тэ ндэрпрера.
Së pari ju duhet të zhveshni unazën e përparme me emrin e lente, pastaj kornizën e brendshme që rregullon grupin e lente të përparme dhe të mesit. Nga RIM ju duhet të hiqni unazën е fiksimit të lentës së përparme, pastaj merrni unazën e ndërmjetme dhe grup i mesëm lente. Pastaj, në anën e kundërt të lente, shpërbëjeni grupin e pasmë të lenteve dhe çmontoni mekanizmin e diafragmës. Pas kësaj, PER fiksim të besueshëm të Лента të përparme, нэ kthejmë NJE unazë të ndërmjetme, нэ vendosim Лента të përparme të kthyer MBI Лента të përparme MBI ANEN konveks ДНО të përfundojë shulën е Паре në mënyrë të Kundert, ДЕНЬ pastaj unazën е jashtme.
Vrima në të është e lehtë për të prerë një rrethore me dy hala, dhe për të konsoliduar atë më së miri në kuadrin e filterrit të dritës dhe pastaj të dehur në lente. Diametri я vrimës ешт Konstante ДЕНЬ ешт я barabartë меня rreth 19 мм (prandaj, адрес vetmja mundësi PER të ndikuar në ekspozimin gjatë xhirimeve еште shpejtësia х shkrehësit), Пор edhe PER të Marre olellistët, формат электронного pazakontë Mund të eksperimentojnë në mënyrë të sigurt меня шумен, formën dhe Vendndodhja е vrimave në diafragmë.Кур тэ штенат нэ нджэ фильм тэ зи дхе тэ бардхэ, ю духет тэ пэрдорни нджэ фильтр тэ вердхэ тэ вердхэ осе тэ вердхэ осе тэ вердхэ. Për të përdorur një monokël me kamera të pasqyruara moderne, ju duhet të blini një unazë tranzicioni me temat M42 në bajonetën e duhur dhe një unazë zgjatjeje me një trashësrokë kamera të pasqyruara moderne (unazë tranzicioni me temat M42) në bajonetën e duhur dhe një unazë zgjatjeje me një trashësroë kamera (тэрэтэс тэшэрэ тэсэ тэшэрэ тэсэ тэшэрэ тэ шэ тэсэ тэ шэ тэсэ тэшэрэ тэсэ тэшэрэ тэсэ тэшэрэ тэ шэ тэсэ тэ шэ тэсэ тэшэрэ тэсэ тэ шэрэтэс) Пёрвеч «гелиоса-44м» пёр ндрышиме нэ Монокл, лентет «Юпитер-37а» джанэ тэ пэрштатшме (нэ маррим гятэсинэ фокале прж 135 мм), «Гелиос-44-2» (55 мм) дхэ тэ тьерэ.
Në përfundim, mbetet për të thënë se ju mund të hiqni vetëm Monoclem në Ручной режим. Пёр фокусим, штэ мирэ тэ згджидхни детаджет э имажит кэ нук пёрмбаджнэ пика тё медха тё ndriçimit. Герцог у fokusuar, ju duhet të mbani mend se momenti kur shihni kontrastin maksimal, nuk korrespondon me mprehtësinë maksimale të kontureve që duhet të arrihen. Пёр тэ маррэ мпрехтэси оптимале, штэ э невойшме тэ ривендосет пак перпара нджэ ленте.
Kurioziteti njerëzor nuk i njeh kufijtë. Нэ гжитмонэ дуам тэ шохим нэ кошет мэ тэ ларгэта тэ ботэс сонэ, нэ ато коше që нук мунд тэ меррни.Kjo dëshirë е shtyu një человек për të krijuar një pajisje të tillë optike si dylbi.
Сот, вариетет е дилби канэ нджэ саси тэ мадхе, нга мэ тэ тхешта пэр ата që джапин мундэсинэ пэр тэ парэ нэ эрресирэ пэр тэ шкруар нджэ имаж. Pajisja binokulare gjithashtu ndryshon në varësi të sistemeve optike. Не делать тё përpiqemi të bëjmë një pajisje të thjeshtë që do të bëjë hapat e parë në astronomi vëzhguese.
Për prodhimin do t’ju duhet:
- Пике. Нэ парим, чдо, пор мундэсишт ме ленте тэ румбуллакэта дхе нджэ рритдже тэ лехтэ.
- Dy zmadhues identity. Ата духет тэ дженэ падышим тэ нджеджтэ, пэрндрыше герцог шикуар нэ дилби до тэ дженэ тэ пакэндшме, сепсе чдо змадхуес до тэ джапэ нджэ рритдже тэ ндрышме. Është e këshillueshme që të përdorni xhamin zmadhues në kornizë («orë») më e lehtë për t’i bashkëngjitur ato në tub.
- WATMAN ose fletë të tjera të ngushta.
- Skocez.
- Bojë e zezë.
- Спичечный коробок.
Теори
Para se të mësojmë se si të bëjmë dylbi dhe të vazhdojmë të bëjmë të drejtpërdrejtë, duhet të kuptoni diçka.Dizajni и pajisjes sonë do të jetë një sistem kepler. Сич дихет, нджэ рритже нэ тубин визуал тэ кетий системи — (к), э барабартэ ме кёндримин дистанча и фокусит ленте (нэ кэми кёто ленте тэ пикаве) — (ф), нэ гьятэсинэ фокале тэ окулит (ЛУП).
Kjo është, ne marrim një formulë të tillë:
К = ф / ф
Si të përcaktoni gjatësinë fokale? Kjo është bërë thjesht: ленте drejtohet në burimin e dritës (llambë elektrike), në anën e kundërt të lenteve ne zëvendësojmë ekranin e bardhë (fletë letre), pastaj graduimë ekranin e bardhë (fletë letre), пастадж Градуышт ekranhë néviz флета.Pasi ka matur distancën midis lente dhe ekranit, marrim një gjatësi fokale. Sipas praktikës, F është zakonisht në varg nga 0,03 në 0,09 метра, dhef nga 0,3 në 0,9 метра. Bazuar në këtë, mund të konkludohet se rritja e dylbieve tona shtëpi do të jetë rreth 10 herë.
Përzgjedhja e lenteve për pajisjen, mund të ndryshoni rritjen në çdo drejtim, por ende nuk ia vlen byku mbi një zmadhim të madh, arsyeja për këtë ështheusbië zvogitë.
Si të bëni dylbi
Epo, me teorinë, duket se është e kuptueshme, lentet u kapën, gjatësitë fokale u llogaritën, tani mund të shkoni direkt në Kuvendin e pajisjes.
Ne marrim dy fletë me letër të trashë dhe bojë ato në njërën anë të bojës së zezë. Пастадж ктени ди туба предж тире, джу духет тё ктхени нэ мэнырэ që пала э пиктуруар тэ джетэ бренда (кджо до тэ пэрджаштойе ндричимин кур штэ врейтур). Gjatësia e secilës prej tubave duhet të jetë përafërsisht e barabartë me gjatësinë fokale të lente (f).
- Ne aplikojmë syzet në tubat dhe skocezët dhe lidhni dorezat në letër.
- Ne bëjmë tuba për окуляры (ata gjithashtu duhet të pikturohen brenda).Ne bashkojmë orët për ta. Tubat okulare duhet të përfshihen në objektiv me fërkime të ulëta (përpjekje). Më pas, kur vërehet, ata do të duhet të zhvendosen për të udhëhequr mprehtësinë e dylbieve shtëpiake.
- Midis tubave të lenteve futni kutitë e ndeshjeve dhe rregulloni me një skocez.
Pajisja është e gatshme. Duhet të vuri në dukje menjëherë se imazhi në të do të përmbyset. Нэсе дылби до тэ пэрдорен пэр тэ вэжгуар йджет, атэхэрэ кжо мангэси нук луан ндонджэ рол (нэ фонд тэ фундит, нук ка концепте «тэ лартэ» дхе «фонд» нэ хапэсире).Por nëse përdorni pajisjen për të monitoruar objektet tokësore, duhet të bëni një sistem të mbështjelljes. Kjo bëhet duke shtuar një lente tjetër në dizajn.
Sistemi i mbështjelljes
Shto një xham zmadhues në çdo tub. Ne i kemi ato pas syzeve, distanca zgjidhet eksperimentalisht (do të lëshohet në lidhje me F * 2). Gjatë eksperimentit, ju do të zbuloni më shumë fakt interesant: Nëse pas efektit të mbështjelljes duket të lëvizë ende lente, shumëllojshmëria e dylbieve do të fillojë të rritet.Kështu, është e mundur të rritet një rritje deri në 50 herë, me shikueshmëri të pranueshme.
Nëse pjesët për prodhimin e dylbi nuk janë të mjaftueshme, atëherë ju mund të bëni një tub vizual (pajisja e tij është treguar në skemën e paraqitur më lart).
Цила është dylbi vetë-bërë
Megjithëse pajisja që rezulton nuk është aq e komplikuar (në aspektin e sistemit optik), megjithatë, ajo zgjeron ndjeshëm aftësitë e syve tanë. Nëse ju shikoni përmes saj për qiellin e natës, ju mund të shihni miliona yje të rinj, të cilat nuk janë të dukshme me pamjen e zhveshur fare.Герцог Паре Юпитерин, ju mund të shihni satelitët e tij. Эпо, сигуришт, хена делать тэ хапэ секретет туаджа пер джу.
Джу гжиташту мунд тэ вэжгони ньоллатнэ диэлл. Пэр кэтэ, имажи я дильбиве штэ парашикуар нэ нджэ экран тэ эррэт.
Vëmendje! Në asnjë rast, mos shikoni përmes dylbi / tub vizual, mund të çojë në rebelin më të fortë të retinës, e cila më pas mund të shkaktojë verbëri.
Nëse dëshironi të shfaqni një imazh në një monitor kompjuteri, i cili bashkëngjitni webcam në okular, para-shkëputjen e lenteve të saj.Distanca nga okulari në matricën e kamerës zgjidhet eksperimentalisht.
Kjo është një mënyrë e Tillë e lehtë, ju mund të bëni të mundur për të bërë një dylbi të thjeshtë, të cilat mund të iniciohen nga dizajni i pajisjeve më komplekése.
Duke kuptuar se ka shumë artikuj dhe llogaritjet në literaturë dhe rrjete, ne do të shqyrtojmë këtu vetëm një pyetje: «Dhe si, në fakt, për ta bërë atzëgémen? я карта … «. Çdo gjë shembuj praktikë Dhe ne japim këshilla si aplikuar në Minolovsky Bayonet AF, por për markave të tjera qasja nuk është shumë e ndryshme. Pra, çfarë na nevojitla emigë mei ) дхе пак кохэ. Адаптер M42 — байонет Minol AF;
3. Установлен для перехода на камеру M42 на стандартном макросе.
Në këtë shembull, «mori pjesë»: lente dhe unaza tranzicioni të vitit 1989, Adapter Jolos, kartoni me origjinë të panjohur.
Faza 1. Ne çmontojmë.
Faza më e përgjegjshme dhe e kohës, për të cilën ju duhet të trajtoni me durim dhe saktësi të madhe. Не fillojmë мне çmontimin e grupit të pasmë të lenteve. Është e nevojshme të zhvlerësoni unazën e prekjes mban grupin e lenteve në tubin e brendshëm (1). Tubusi vetë nuk mund të preket në asnjë mënyrë! Vetëm unaza brenda saj! Ка пинче тэ посачме, си часовые, пор ме шактэси тэ духур, ю мунд тэ бэни дхе кассавидэ акуте меня гджобэ.Хикни, си законишт, нэ дрейтим тэ кундэрт. Сэ пари, ленте мбрапа би джаштэ, атэхэрэ ю дуэт тэ ррокуллисни ленте мбрапа поштэ дхэ тэ шкундни ме кудждес атэ, нэ мэнирэ që тэ бьен бллокун и брендшэм тэ ленте. Çdo gjë! Мэ шумэ нга кджо анэ мос прекни асгджэ!Ne mund të bëjmë një pyetje në lidhje me saktësinë. Lloji, «… ах, gjithsesi, këto lente mund të hidhet jashtë …». Пёргджигье: По! Ju mund të bëni diçka me ta. Ne nuk jemi absolutisht të nevojshme nga këto lente. Biznes në tubin e zi të brendshëm.Аджо нук шкелькен си е зезэ (осэ мэ мирэ, перкундрази, аджо шкелькен ме «дзё-зезак» тэ садж). Pse ende përkeqësohet dhe pa diçka situatë të pakëndshme, kruarje këtë mjet të zi? Нга рруга, нэсе ка ндодхур тэ гджита, атехерэ Гелиос Артуро лехтэ мунд тэ джетэ э зезэ се нджэ цири и ррегулт и фамилджес (ветэм пара инсталимит тэ ленте натыришт).
Tani do të çmontojmë pjesën e përparme të lente. Në disa sisteme, ku lejohet segmenti i punës, lente e përparme nuk prekin. Не кеми нджэ ситуатэ мэ тэ кеке, делай тэ тхотэ që ю до тэ духет тэ чмонтони пэр ди арсие: сэ пари, пэр тэ левизур ленте нга хапэсира и вет нэ менирэ кэ гжатесиа фокале тэта.Сэ дити, пер та ктиер атэ. «Псе пьет. Кету пьетджа штэ мьяфт е дискутуешме дхе си гджитмонэ дхе кудо,» моноклистет «у нданэ нэ ди кампе:» Поздрокронес дхе «кувыркается» … потуадзэ си вэ вэ мэдэ … , e cila nuk është Shumë i theksuar, por ende menisk. «Konservatorët», ose «tupupudi», thonë se ajo filloi në lente e parë (e cila ishte një monokël) që kështu vizatimi është që më i më i më ….. .. Etj. «Radikalët», ose «указатели», paraqesin kundërproduktet e tyre dhe, gjithashtu, pa më pak sukses, ata i provojnë ato.Ne nuk marrim askënd për asnjë grupim, ne kemi vetëm një domosdoshmëri thjesht praktike, atë që mund të mendoni duke lexuar artikullin deri në Fund.
Së pari hiqni arrë të përparme me mbishkrimin «Гелиос …». Пара неш штэ фотография э мэпоштме — ди уназа туф …. Нэ факт, уназа э влерэсимит штэ ветэм нджэ — э брендшме (3), дхе «уназа» е джаштме штэ уназэ (2).
Faza 2. Mblidhni.
Me shumë kujdes, në mënyrë që të mos e zeroja lente, të kthehet në unazën e vlerësimit të brendshëm (3).Lente e përparme (4) нук është më e fiksuar, dhe lehtë bie kur lente është e kthyer. Tani mëngë të brendshme (2) është po aq shpejt duke filluar të fikur në drejtim të kundërt deri sa të ndalet! Аджо нэ тэ vërtetë е përhapur në shell (1), dhe pastaj «нук до тэ шкоджэ». Тани маррим нджэ ленте (4), дхэ э вендосим атэ нэ кэтэ мэнгэ ме нджэ анэ конкаве, герцог у перпджекур тэ мос фле меня гиштат э садж. Pas kësaj, qetësisht pirg lente me një unazë me prekje (3). Është e pamundur të aplikoni përpjekje të mëdha, përndryshe dëmtoni lente ose lëvizni mëngën e brendshme (2) nga vendi.Kjo eshte e gjitha! Ленте штэ потхуайсе гати. Mbetet vetëm për ta bërë atë të fituar në mënyrë korrekte.
«Biri i një gabime të vështira» tregoi se për të sjellë gjatësinë fokale në normale, është e nevojshme për të rritur më tej segmentin e punës, duke vënë në mega unëzës në мэзэ унэзэзэ нэ мэзэ мэзэ мэзэ унэзэсэ нэ мэзэ мэзэ унэзэсэ нэ мэзэ мэзэ унэзэсэ нэ мэзэ унэзэсэ нэ мэзэ мэзэ унэзэсэн макро (трэшесия 13 мм). Në mënyrë ideale, midis kësaj makrocolt dhe lente kanë nevojë për një shtresë tjetër me një trashësi prej rreth 2-3 мм, por tashmë është shumë e rëndësishme që ju mund të neglizhoni.Не кеми нджэ карта шефи тэ мирэ — тэ пакрахасуар нджэ памдже тэ лехтэ тэ корпоратэс тэ камэрес Minolta Dynax 7D.
Faza 3. Ne zgjedhim.
Dhe ne do të marrim diafragmat. Të jashtme, dhe. Me këtë rast në literaturë dhe në rrjet ju mund të gjeni shumë llogaritje teorike dhe shembuj, ne e konsiderojmë vetëm pjesën praktike këtu, kështu që pyetja «Pse në natyrë?» Ju vetë do të gjeni përgjigjet.Kjo kërkon vetëm një karton të dendur ngjyrë të errët (të zezë më të mirë se të kuqe, эл.м.). Не бёймэ разметка. Modeli i jashtëm diametër do të shërbejë si një arrë me mbishkrimin «Helios …». Butësisht e prerë atë në brendësi të linjës laps. Тани është kthesa e vrimave të diafragmës. Këtu në shembullin (në foto në fillim të artikullit) tregon vetëm dy diafragma, të cilat janë mjaft të mjaftueshme për të gjitha rastet. Formulat e llogaritjes në mënyrë që të mos lënë përsëri udhëzime praktike, Ne nuk do të udhëheqim, ne do të njoftojmë vetëm diametrat e vrimave: 18 dhe 22 мм. Vrima e madhe duhet të shijohet në dhoma ose në errësirë, më të vogla — me të ndritshme rrezet e diellit Ose për të reduktuar Halo të lehta.Ju mund të llogarisni dhe prodhoni shumë «диафрагмат туаджа», këtu vetëm një ndjenjë e masës do t’ju ndihmojë …
Mos harroni për D. Swift në fazën e disassembly? Пра, vendosja e meniskeve «класик», kemi vrarë tre harqe «практика» në të njëjtën kohë: vizatimi bëhet më i saktë, «академик»; Diafragma është e vendosur në një distancë nga Meniska (shih teorinë!), Dhe ne mund të ndryshojmë këto diafragma, të mos njollosni ose të kruajnë lente, duke e pirë lehtë brendshrimë pirme.
Тани, герцог пасур нджэ диафрагмэ, ю мунд тэ вендосни уназен е мбетур «тэ пэртачисэ» ме нджэ мбишкрим кренар «Гелиос», ветэм нджэ кон и джаштэм. Qëllimi është и dyfishtë: Së pari, diafragma nuk do të bjerë, së dyti, ajo do të luajë rolin e një lloji të blender … i shtrembëruar dhe i zhveshur nga dora pa проблема. Тани до тэ иште е мундур тэ вендосни нджэ пикэ тэ гуксимшме, мегджитхатэ не до тэ тэ тэгойме пэр диса моменте тэ рендэсишме.
Pjesa 2. Praktika 1. Le të kthehemi në temë tashmë të prekur.Si tjetër për të vënë një lente argumentsoi ose konveks në objektin e shtënat? Gjithashtu mund të jetë kështu, por … vizatimi i lenteve do të ndryshojë rrënjësisht. Këtu është një shembull.
Fotografia është bërë мне një lente, e cila «duket» me anën konveks të saj në objektin e xhirimit. Pajtohuni që vizatimi është më shumë si një «efekt zmadhimi» sesa në «Airiness Monocle». Me përzgjedhjen e diafragmave të jashtme, është e mundur që sigurisht të nivelizohet shtrembërime të tilla, por vetëm në një farë mase.Me një rënie në hapjen relative, shtrirja e qosheve të kornizës zhduket, por së bashku me të, për fat të keq, dhe monoclete «shkëlqim», por mprehtësia në qendër të ve kornizës r.
2. фара «Гелиос» предпочитаю për ripërpunim? Практика ка трегуар се është optimale se është ajo që përputhet me artikullin, Domethënë Helios 44-2 me një disk diafragmë. Meqenëse dizajni i rim e tij doli të jetë më optimale dhe me e përshtatshme për ndryshime të shpejta dhe të thjeshta. Në parim, çdo modifikim është и përshtatshëm, por mund të lindin vështirësi shtesë.Për shembull, në buzën e Helios, e cila, pa një diafragm drive, problemi i ndreqjes së lenteve të përparme do të shfaqet. Pas heqjes së «бренд», lente e përparme do të thellohet brenda rim rreth 1 cm dhe do të rregullojë atë do të jetë problematike. Ajo do të duhet të shtohet në unazën e fiksimit të filetuar një rondele shtesë, një lartësi prej 1,5 — 2 мм dhe një gjerësi prej më pak se 1 мм. Dhe përveç kësaj, shtoni unazat e zgjatjes në kornizën e lentes. Нэсе, нэн ленте, вендосни мэнгэн е спейсер, е цила до тэ мбетет пас шкатэрримит тэ бллокут тэ пасмэ тэ лентеве, атэхэрэ ленте до тэ згжидхет нэ тэ ме нджэ анэ конвекс, паси мэнгэ пэдэкс лентештэ.Në këtë rast, për të arritur pingën e saj në lidhje me boshtin optik do të jetë pothuajse e pamundur.
Sidoqoftë, mund të jetë e vështirë me modifikimet e tjera të spikatisë, por jo fatale, thjesht do të ketë një kallam të vogël dhe do të tregojë një përzierje.
3. Адаптер Rreth мне M42 në Minolta AF. Adaptorët e Jolos të Jolos treguan relativisht mirë. Në aeroplan përshtatës ka një rrjedhë, një thellësi prej rreth 0,7 — 1 мм, për shkak të të cilit është përjashtuar mbyllja e grupit të kontaktit në kamera.Megjithatë, ka një vërejtje. Адаптер në mënyrë të përkryer ngrihet në çdo film të filmit, por me 7D doli vështirësi. Unë kisha për të thënë «krahë» e bajonetës në përshtatës rreth 0,1mm në trashësi, përndryshe «shkop» nuk ka punuar …
Nga rruga, bleva disa adaptorë për shouë gërkesën нэ мёнирэ тэ пёркрайер 7д, дхе диша духедж тэ шкруанин персёри.
4. Në diafragmën e brendshme (të integruar) dhe tip në mprehtësi. Пер тэ пэрдорур кэтэ паджисже гджатэ xhirimeve është jashtëzakonisht е rekomanduar.Позита е левес, пер тэ шмангур кеккуптимет, духет тэ кендроджэ гжитмонэ нэ позиционин «А» (автоматик). Kjo është për shkak të faktit se në këtë lente sipas përkufizimit, konceptet «mprehtësi» dhe «kontrast» janë të vendosura në nivele të ndryshme. E gjithë kjo gjatë syve ju duket të dalloni dhe të qartë, në të vërtetë, kur shihni shtypjen e përfunduar (imazhet në monitor), do të jetë mjaft dhe shumë e mprehtë plot, me humbjë të vërtetë.
Në këtë drejtim, me analogji me lente konvencionale, lind një tundim i madh: «… dhe ne do të ngjitemi në hapjen e brendshme në mënyrë që të prerë … dhe do të jetë shumë më e këndshme për të vizituar atë, gjithçka është e dukshme menjëherë — Shpërndarë jetë gabim fatal! Imazhi do të bëhet më i kundërta, dhe mprehtësia nuk do të shtohet në Iota! Dhe në të njëjtën kohë ajo do të zhduket, për atë që ne e kemi bërë ezduket, për atë që ne e kemi bërë ej , магджинэ э тидж! нэ кундэрштим ме тэ гджитха ндрышимет, монокли до тэ кххет нэ «Гелиос» ветэм тани па пйесэ тэ паневойшме (эм).Кету кэшилла штэ ветэм нджэ — практика. Është më mérë të ndihesh më më më me buzën e lente dhe të hiqësh këtë diafragmë në të gjitha.
Законишт, типи дукет кэшту: Шкони нэ объект, гжени имажин мэ тэ контрастит. Tjetra, ne fillojmë të kthejnë mirë unazën rregulluese të mprehtësisë ndaj vlerave më të vogla. Imazhi do të fillojë «толеринэ», «тым». Де нэ факт, делай тэ джетэ мпрехтэсия мэ э мадхе ме эфектин мэ тэ мире тэ моноклеве. Мэ «нэ гжумэ», нга рруга, ата до тэ шохин атэ нэ сизе тэ шикуесит… unazat që konkurrojnë, për shembull, në portret të shtënat dhe një distancë në një objekt prej 4-5 метров, është 3-5 мм «Majtas», në drejtim të kundërt. Në të ardhmen, me «stërvitje» të zellshme, vetë dora do ta bëjë atë, automatikisht.
5. Për mangësitë dhe avantazhet. Нэ факт, герцог у афруар ррептэсишт шкэнкор, визатими монокэл пэрбэхет нга штрембэрими мэ и кек оптик, пэр тэ ждукур се чилат продхуэсит е фамшэм по ндэртойнэ ленте тхамелрешкршуес тхумелрешкуршуес тёджнёйршуес тёплёйршуес тёйплёйршуес.. нджэ листэ тэ шкуртер тэ кэтыре «Проблемы»: аберрации, кроматике дхэ премтеузе, штремберим, кома э вештирэ, штремберим и нгджыраве базэ. Пра, паси нук штэ парадоксалишт, авантажи криесор и монокэс штэ визатими и тидж уник, штэ нджэ тёреси и пингесавэ мэ тэ тэ тэ тэ тэ тэ тэ тэ тэ тэ тэ нга пикэпамджа е «лейткимит» современный.
Mbi fotot e mësipërme që nuk janë në fjalë, por në fakt manifestrojnë të gjitha «avantazhet dhe disavantazhet» e monokës.
Pjesa 3. Monocle pa monokël
Ka mënyra të mjaftueshme për të imituar një модель монокля.Диса ме тэ мира, диса ме кек. Пор аснджёри предж тире нук рипродхон памджен уникэ тэ монокэс класике, кэшту кэ терми «имитим» ндошта до тэ джетэ мэ э пэрштатшме. Këto janë filtra të ndryshëm të softuerëve, dhe natyrisht një numër veprimesh në redaktorët e imazhit gjatë përpunimit të fotografive. Пэр шембул, ня вэприм и тилль в Photoshop. Në rrjetin e një informacioni të tillë bollëk.Unë do të tregoj vetëm për një gjë, metodën më të pavlerë, të cilën e gjeta aksidentalisht (vetëm truket nuk «тыкал» кур пунон мне программа).Экзистон нджэ программа и тиллэ я вогл популярный пэр тэ люфтуар журмэн фотография dixhitaleI quajtur imazh i zoti. Нэсе është rreptësisht и aderuar në rregullat e përdorimit të tij, atëherë vetëm ato seksione të imazhit në të cilat nuk ka pjesë dhe që kanë një ngjyrë homogjën pärdorimit homogjene pärdorimit. Por nëse shkoni në një mënyrë tjetër dhe bëni gjithçka në të kundërtën, Domethënë, për të zgjedhur të analizoni vetëm ato vende ku pjesët në foto janë të kjoundërta, monëtë kjoundërta … interesante:
Teknika e marrjes së imazheve të tilla është jashtëzakonisht e thjeshtë.Drejtoni programmin dhe nxjerr në pah seksionin e imazhit me detajet për analysis. Ju gjithmonë duhet të bëni disa opsione. Së pari, zgjidhni zonën me një dominim të një ngjyre dhe shikoni rezultatin e marrë pas përpunimit. Pastaj përpiquni të përsërisni shumë me një komplot të një ngjyre tjetër, пастадж të merrni një фрагмент ку диса ngjyra janë të pranishme në të njëjtën kohë. Ju gjithashtu mund të provoni zona me detaje më të mëdha ose të vogla, zgjidhni një zonë të madhe ose më të vogël të snapshot për të marrë një mostër.Pastaj krahasoni opsionet e përpunimit të rezultateve dhe zgjidhni atë që ju pëlqeu. Përafërsisht gjysmë ore e experimenteve të Tilla dhe tashmë do të kuptoni në mënyrë intuitive se çfarë ndodh në fund, nëse merrni një ose një pjesë tjetër të njës figure program të një аналитическая программа. Në fazën e fundit, mbetet vetëm për ta rregulluar atë në Photoshop, sipas planit, ngopjes — ndriçim — kontrast — mprehtësi dhe gjithçka.
Nëse dikush është i interesuar, atëherë ka shumë rregullime të tjera në ndërfaqen e programmit, dhe gjithashtu vlen të eksperimentojnë me ta.
Пац жир!
Альберт Имамутдинов, Евгений Мальцев
Native Union получает Victorian с Monocle, гибридным телефоном для хипстеров
DNP Monocle
Native Union известен тем, что находит вдохновение в ретро-форм-факторах — как мы видели с Pop Phone — и компания идет еще дальше олдскульный с его последним предложением: Monocle. Модель Monocle, олицетворяющая фальшивый винтажный хипстерский шик, представляет собой динамик, телефонную трубку и громкую связь. Если по какой-то причине вы когда-нибудь встретите другую бесстрашную душу, несущую монокль, устройства можно соединить в гирляндную цепочку, что позволит вам прослушивать звонки друг друга и повысить мощность ваших динамиков.Эта тройная угроза запускается завтра на веб-сайте Native Union (ссылка ниже) со стартовой ценой в 40 фунтов стерлингов (примерно 62 доллара США). Если вы так склонны добавить этот любопытный аксессуар в свою коллекцию, можем ли мы предложить сочетать его с настоящим моноклем? В конце концов, ничто так не говорит об уличном доверии, как передозировка моноклем.
Показать полный текст PR
МОНОКЛ — НИЧЕГО, НО ОБЫЧНОЕ
Native Union с гордостью представляет революционный новый динамик + телефон + громкоговоритель
ГОНКОНГ АВГУСТ 2013
NATIVE UNION известен простой концепцией объединения людей посредством нетрадиционные средства.Native Union Design Lab разработала MONOCLE — революционно новый динамик, телефонную трубку и спикерфон, который позволяет нам наслаждаться музыкой и звонками по-новому, где бы вы ни находились. Инновационный MONOCLE можно использовать со смартфоном, ноутбуком или планшетом. Превосходя границы, MONOCLE — это гораздо больше, чем просто телефон. Это что угодно, только не обычное.
Больше, чем динамик
Мощный миниатюрный динамик, обеспечивающий оптимальный звук, MONOCLE — это динамик для прослушивания музыки в дороге.Поднесите его к уху, как наушники, или включите его вслух, как компактную штангу. Для получения более мощного звука МОНОКЛ может подключаться последовательно к 10 другим МОНОКЛАМ.
Больше, чем телефонная трубка
Носите по-своему — прикрепите MONOCLE к сумке с помощью петли, позволяющей вам принимать звонки и слушать музыку более свободно. Изготовленный из сверхпрочного армированного нейлоном кабеля и полнодуплексного микрофона, MONOCLE обеспечивает четкость голоса, позволяя одновременно принимать звонки и проверять экран телефона.Кроме того, можно разделить до 2 устройств, чтобы раздельно обмениваться звонками и музыкой. Эта функция идеально подходит для всех, кто находится в пути.
История продолжается
Больше, чем спикерфон
Конференц-вызовы могут выполняться несколькими пользователями MONOCLE, что позволяет более одного человека слушать конфиденциально, или более громкий звук для каждого участника, чтобы слышать вызов более четко.
Запуск эксклюзивно в Colette, Париж, 2 сентября и доступен на сайте nativeunion.com с начала сентября.Получите свой в шести ярких цветах: кораллово-красный, мятно-зеленый, морской синий, шиферно-серый, черный, медный или черный металл. Вперед — НОСИТЕ ПО-ВАШЕМУ.
Привнесите вкус летнего бриза в свой домашний декор!
Привнесите вкус летнего бриза в свой домашний декор!
Summer Breeze — это незабываемые ощущения во время летнего отдыха.Будь то в отпуске или когда вы просто отдыхаете дома, эта тенденция добавляет ощущение свежей энергии в нашу повседневную жизнь и наши дома. Для достижения этой цели вы можете приобрести некоторые элементы, которые помогут вам с домашним декором. Присоединяйтесь к программе Paris Design Agenda и получайте удовольствие, находя некоторые дизайнерские идеи, с помощью которых вы сможете придать своему дому ощущение летнего бриза!
ЗЕРКАЛО HELIOS
В греческой мифологии Гелиос был олицетворением Солнца.Говорят, что каждый рассвет он поднимался с дальних концов земли с сияющим ореолом Солнца. Это вдохновило на создание HELIOS Mirror. Это декоративное зеркало с отделкой сусальным золотом придаст очаровательный вид пустой стене.NUKA СЧЕТЧИК СТУЛ
Нука — ледник на Аляске, известный своей великолепной красотой. Стул NUKA Counter Stool ожил, вдохновившись этим великолепным памятником природы. Этот кухонный табурет с изогнутой спинкой, обитый бархатом, и ножки, покрытые глянцевым черным лаком, украсит любой дом.КОВРИКА XISTO
XISTO вдохновлен различными типами метаморфических пород, которые легко идентифицировать как сильно слоистые. Цвет обусловлен синими и зелено-лазурными минералами. Сланец — это своего рода осадочная порода, из которой добывают нефть и серу. При нагревании при высоких температурах превращается в битум. Изделие на 100% ручной работы, сочетающее в себе использование техник ручного тафтинга и набивки с использованием различных материалов — натуральной шерсти и ботанического шелка.
ДЕНДИ БОКОВАЯ
Элегантный и стильный, этот буфет действительно воплощает в себе лучшее из корней скандинавского дизайна.Поскольку он очень универсален, его можно использовать как шкаф для напитков, а также разместить как в гостиной, так и в гардеробной. Его корпус полностью сделан из массива орехового дерева, и он напоминает китч-радио из-за своей формы и использования ткани для гриля на дверях.
(Посещений 82, сегодня 1)
.
