Как оцифровать фотопленку при помощи самодельного сканера и смартфона
У многих дома хранятся отснятые пленочные негативы 35 мм, которые так и не были распечатаны. Их можно преобразить в цифровую фотографию с помощью специального самодельного пленочного сканера и бесплатного приложения на телефоне.
Материалы:
- черный листовой пластик;
- белые трубочки для коктейлей;
- матовое белое оргстекло;
- тумблер;
- батарейка крона;
- разъем для кроны;
- светодиоды — http://alii.pub/5lag4f
- резистор 100 Ом.
Процесс изготовления сканера и оцифровки фотопленки
Суть метода оцифровки в том, чтобы фотографировать пленку на телефон, и потом преображать ее в цвет одним из мобильных бесплатных приложений. Для этого нужно сделать только специальное приспособление, позволяющее фотографировать негативы качественно. Для его изготовления потребуется измерить линейкой расстояние, с какого камера вашего смартфона делает фото четким.
Из черного непрозрачного пластика или крашенного плотного картона склеивается корпус сканера.
Для этого требуется отталкиваться от минимального фокусного расстояния камеры. В данном случае оно 65 мм. Нужны детали: 2 – 120х65 мм, 2 – 70х65 мм, и 3 – 130х70 мм. Если у вас расстояние другое, то следует использовать его вместо 65. Короб склеивается с крышкой 130х70 мм.
В ней нужно прорезать окно под камеру.
Затем вырезается из матового оргстекла пластина 40х45 мм.
Ее нужно вклеить в один из оставшихся отрезков черного пластика 130х70, предварительно прорезав в нем окно нужного размера. Получаем рассеиватель света.
Для позиционирования на нем пленки, требуется приклеить с боков полоски, сделав отступ между ними под нее. Они также послужат направляющими для выравнивания короба сверху полученного дна.
С обратной стороны от направляющих к съемному дну короба под рассеиватель вклеиваются 3 отрезка трубочек для коктейля.
В них с краев вставляются светодиоды с фонарика. Далее нужно припаять провода к светодиодам согласно предложенной схеме с использованием тумблера и резистора.
Батарея приклеивается с обратной стороны на полосы. Подключение к ней выполняется с помощью разъема, что позволит в будущем ее менять.
Ко дну с подсветкой приклеиваются ножки из мелких пластиковых квадратов. Затем уже на них клеится последний ранее вырезанный отрезок черного пластика.
Теперь можно положить на дно сканера пленку, включить подсветку и накрыть все коробом.
Получается очень даже неплохо.
Смотрите видео
Еще одна инструкция по оцифровке тут — https://sdelaysam-svoimirukami.ru/5782-kak-prosto-ocifrovat-fotoplenku-v-domashnih-uslovijah.html
Посмотрите как можно сделать универсальный пульт из смартфона — https://sdelaysam-svoimirukami.ru/4029-universalnyy-ik-pult-iz-smartfona.html
НОУ ИНТУИТ | Лекция | Основы оцифровки. Типы сканирующих устройств
Аннотация: Перевод изображения в электронную растровую форму принято называть оцифровкой. В наше время для этой операции используют, главным образом, цифровые фотоаппараты и сканеры. Цифровые фотоаппараты — это устройства очень широкого применения и, если абстрагироваться от второстепенных деталей, основанные на одном принципе действия. Сканеры имеют множество технических реализаций, различающихся между собой конструкторским исполнением, областью применения, типом обрабатываемых оригиналов и пр. Ручные сканеры, планшетные сканеры, барабанные сканеры, слайд-сканеры, высокопроизводительные полуавтоматические приборы считывания — далеко не полный перечень типов таких устройств оцифровки.
по внешнему виду, техническим характеристикам и, конечно, приемам работы.
Ключевые слова: ПО, протяжный сканер, объект, поток, путь, единица, монитор, высота, аналогия, связь, Разрешение сканера, SPI, inch, анализ, сканер, цифровой фотоаппарат, пиксел, информация, запись, базы данных, память компьютера, координаты, бит, разрядность, true color, матрица, операции, пространство, растровая графика, программа, размер файла, ключевой параметр, Разрешение печати, настольная издательская система, Constrained, proportion, neighboring, ppi
Ручные сканеры присутствуют в этом перечне только ради полноты классификации. Это устройства вчерашнего дня, которые повсеместно сняты с производства. По своим техническим характеристикам они являются аутсайдерами среди приборов данного класса, обладают низким разрешением, невысокой скоростью работы, узкой кареткой и требуют ручного управления. Оперативность и небольшие габаритные размеры — вот причины, которые примиряют некоторых пользователей с присутствием этих приборов в составе компьютерной периферии.
Листовые (страничные, протяжные, рулонные) сканеры предназначены для оцифровки отдельных листов или разброшюрованных печатных изданий. Они работают с оригиналом по принципу факсимильного аппарата. Отдельные странички подаются в приемный лоток и при помощи роликовой системы подачи прокатываются через прибор. В процессе движения страницы выполняется ее сканирование. Некогда популярные листовые сканеры постепенно сходят со сцены. Их доля на рынке оцифровывающих устройств постоянно снижается. Но сам принцип действия протяжного сканера оказался очень удачным. Производители компьютерной периферии предлагают множество различных по исполнению аппаратов, работающих по этой принципиальной схеме: листовые сканеры с автоматической подачей, самодвижущиеся устройства, которые перемещаются по неподвижному листу бумаги, комбайны, совмещающие в одном корпусе функции сканера и принтера, и пр. Свою нишу рынка прочно занимают листовые сканеры, предназначенные для оцифровки листов большого формата: чертежей, схем, планов и пр.
Эти приборы незаменимы в тех случаях, когда требуется оцифровать и перевести в текстовую форму большое количество книжных или журнальных страниц.
В барабанных сканерах в качестве светочувствительных элементов используются фотоэлектронные умножители — устройства, предназначенные для усиления слабых фототоков. Это самая старая и наиболее отлаженная технология оцифровки. В семействе сканеров устройства барабанного типа лидируют по числу различных конструктивных реализаций. Виды и подвиды этих устройств столь многочисленны и не похожи по своим конструктивным характеристикам, что довольно трудно дать общее описание их принципа действия. Приведем классическую схему. Объект, обычно слайд или диапозитив, крепится на прозрачный барабан, который быстро вращается и перемещает оригинал в осевом направлении. Внутри барабана находится источник яркого света, обычно это галогеновая или ксеноновая лампа. Направленный пучок света проходит сквозь оригинал и через приемную апертуру попадает на систему наклонных зеркал, которые расщепляют световой поток на три составляющие.
Фотоэлектронные умножители усиливают полученный свет, а аналого-цифровой преобразователь обрабатывает сигнал и преобразует его из аналоговой формы в цифровую.
Самыми распространенными аппаратами оцифровки в наше время являются планшетные сканеры. Их можно найти на столе инженера и архитектора, в офисе, студии дизайнера, учебной аудитории. Технология считывания этих устройств в разных модификациях подробно освещена в учебной литературе и журналах. В упрощенном виде она состоит в следующем. Относительно неподвижного оригинала, расположенного на прозрачной (обычно стеклянной) подложке, перемещается каретка со светочувствительными элементами и фокусирующей оптической системой. Световой поток, отражаясь от поверхности непрозрачного объекта, принимается матрицей фоторецепторов (ПЗС-матрицей), затем переводится в форму электрических сигналов и преобразуется из аналоговой формы в цифровую.
Эта технология получила множество различных технических реализаций.
Например, существуют сканеры, у которых оригинал смещается относительно неподвижной оптической системы, есть системы с гибридной оптикой, которая совмещает стационарные и подвижные компоненты.
Разрешение
Разрешение — это один из самых распространенных терминов в компьютерной графике. Он употребляется по отношению к самым различным приборам и объектам и, может быть, этим объясняется значительная часть тех сложностей, с которыми сталкиваются пользователи, начинающие свой путь в компьютерной графике.
Разрешение растрового изображения — количество точек (dot) или пикселов (pixel), приходящееся на единицу длины. Как правило, в качестве линейной единицы измерения используются дюймы (inch). Отсюда наименование этого параметра — dpi (dot per inch) или ppi (pixel per inch).Разрешение — это логическая единица измерения. Она описывает плотность точек графического изображения.
На логическом уровне описания ни сами пикселы, ни результирующее изображение не имеют физических размеров. Они обретают конкретную протяженность только при выводе на определенное техническое устройство — принтер, монитор, проектор и пр.
Пусть изображение с разрешением в 100 dpi имеет высоту и ширину по 200 пикселов. Его фактическая высота (ширина) легко находится делением высоты (ширины), измеренной в точках, на разрешение. Оно представляет собой квадрат со стороной в два дюйма. Если, не меняя количества точек по сторонам, увеличить разрешение в два раза, то фигура получит новые габариты, равные одному дюйму. И наоборот, уменьшение разрешения влечет за собой увеличение фактических габаритов, если пиксельные размеры остаются неизменными.
Если известны физические размеры изображения и его разрешение, то легко найти количество составляющих точек. Пусть сканируется квадратная картинка со стороной в три дюйма и разрешением 100 dpi, тогда оцифрованное изображение будет включать в себя 300 точек по каждому направлению.
Что произойдет, если, оставляя число точек неизменным, менять фактические линейные размеры изображения? Точный ответ помогает найти простая и наглядная аналогия. Представим, что носителем изображения является материал с неограниченной способностью к растяжению и сжатию. Если сильно растянуть такую страницу, то увеличатся и размеры отдельных точек. В результате дискретная структура картинки, ранее не заметная для наблюдателя станет очевидной. Типичный пример такой ситуации иллюстрирует рис. 2.1, где приведено изображение с разрешением в 72 dpi и его вариант, увеличенный в четыре раза.
Понятие разрешения применятся не только к растровым изображениям; оно служит важнейшей характеристикой многих цифровых приборов и процессов.
У приборов, построенных по классической схеме планшетного сканера, горизонтальное разрешение зависит от плотности фоторецепторов сканирующей головки, вертикальное определяется минимальным шагом смещения каретки вдоль оригинала. Иногда первую величину называют оптическим разрешением, а вторую — механическим. У многих современных моделей сканеров эти параметры различаются. Как правило, механическое разрешение выше оптического. Обычное разрешение современных планшетных сканеров равняется 1200*2400 dpi, а моделей полупрофессионального класса оно может достигать 2400*4800 dpi, лучшие представители этого типа приборов могут иметь еще более высокое разрешение.
intuit.ru/2010/edi»>Совершенно прозрачна связь между разрешением сканера и качеством оцифровки. Сканирование с более высокими установками разрешения при прочих равных условиях позволяет получить более качественный вариант картинки. Большая плотность выборки позволяет внести в цифровую версию мелкие детали, которые в противном случае могли бы быть просто пропущены.- Некоторые ревнители гносеологической чистоты настаивают на использовании применительно к сканерам слова выборка вместо точка, и единицы измерения плотности оцифровки spi (sample per inch) вместо dpi. Их аргументацию можно принять, если бы не многолетняя терминологическая традиция, которая разрешает описывать привычными терминами точка и dpi любые цифровые устройства (мониторы, сканеры, видеокамеры) и процессы (сканирование, видеомонтаж и пр).
Результат оцифровки зависит от размеров пикселов. Точки большого размера огрубляют растровое изображение, делают видимой его дискретную структуру.
При неизменных размерах оригинала, плотность выборки и размеры точек связаны по закону обратной пропорциональности. Чем выше разрешение, тем меньше размеры элементов изображения, снятых приборов с оригинала (рис. 2.2).
Утверждение о положительном влиянии высокого разрешения на результаты оцифровки хорошо согласуется с нашим повседневным опытом и легко принимается на веру. Однако, как и большинство постулатов, очевидных для здравого смысла, оно справедливо только для некоторой усредненной ситуации. Можно привести примеры, когда увеличение плотности выборки не дает заметного прироста качества, и, более того, способно повлечь за собой деградацию оцифрованного изображения.
Рис. 2.2. Зависимость качества оцифровки от разрешения
В описаниях сканеров иногда указывают очень большие значения разрешения, заведомо превосходящие технические возможности этих приборов В таких случаях, скорее всего, речь идет о так называемом интерполированном разрешении.
Интерполяцией в математике называют процесс вычисления промежуточных значений функции или величины по их опорным значениям. Тот же самый смысл имеет это понятие и в сканировании. На основе матрицы оцифрованных точек, снятых прибором с оригинала, при помощи специального программного обеспечения строятся промежуточные пикселы. Их цветовые и яркостные параметры рассчитываются по соседним точкам на основе алгоритмов усреднения или по более сложным зависимостям. Иными словами, программа сканирования самостоятельно рассчитывает «недостающие» точки, например, получив со сканера сетку размером 5*5 точек, она может расширить ее до размеров 10*10 и более.
Существует ограниченное число ситуаций, в которых использование искусственно завышенного интерполированного разрешения является оправданным. Например, сканирование штриховой графики (карандашных рисунков, рукописного или печатного текста, планов, чертежей и пр.) позволяет получить более гладкие границы объектов и линий.
За более высокое качество результата часто приходится платить значительным увеличением размеров графического файла.
Уже упоминалось о том, что по объективным техническим причинам оптическое и механическое разрешение сканера могут не совпадать. Если в техническом паспорте устройства указывается разрешение 600*1200, то это значит, то максимальная вертикальная плотность точек в два раза выше горизонтальной. Несложный анализ показывает, что если для сканирования выбрано разное разрешение по осям координат (например 600* 1200 dpi), то в оцифрованном оригинале будут потеряны исходные пропорции. Этого не происходит, потому что сканер самостоятельно уравняет плотности по направлениям и добавит по горизонтали недостающие точки за счет интерполяции.
Процедура интерполяции часто используется и в тех случаях, когда задано разрешение сканирования, не кратное оптическому. Например, сканер способен работать с разрешением 300*600 dpi, а в установках управляющей программы установлено 175 dpi.
Если обрабатывается оригинал маленького размера, который планируется значительно увеличить в размерах, то использование высокого интерполированного разрешения становится не только оправданным, но и часто необходимым.
Необходимо отметить, что термин разрешение перегружен значениями. Его часто применяют для описания некоторых цифровых приборов в смысле, отличном от вышеизложенного. Так разрешением экрана компьютерного монитора называют максимальные габариты экранного изображения в пикселах, например: 800*600, 1024*768, 1280*1024 и др. Эти числа по сути дела представляют собой логические размеры экрана — максимальное число адресуемых точек по ширине и высоте. Фактическое разрешение монитора, в смысле плотности пикселов на единицу длины, зависит от его диагонали и колеблется от 60 dpi до 120 dpi.
Применяют этот термин и в отношении таких популярных в наше время приборов как цифровые фотоаппараты.
Разрешение цифровой фотокамеры задается суммарным количеством фоточувствительных элементов в матрице прибора. Это число обычно измеряется в мегапикселах (1 мегапиксел = 1 млн. пиксел).
Глубина цвета
Информация в памяти компьютера представляется в двоичном виде. Текст, картинка, запись базы данных — все это с точки зрения вычислительной машины не более чем последовательность нулей и единиц со своими правилами обработки. Чем длиннее эта последовательность, тем, как правило, больше информации она может хранить об объекте.
В растровой графике все точки, составляющие изображение, — это совершенно независимые образования со своей яркостью и цветом. Если отвести на каждый пиксел по одному двоичному разряду, то в таком коротком слове можно запомнить только два состояния графического элемента: черное и белое. Пусть точкам соответствует кодовые последовательности, состоящие из восьми двоичных разрядов.
В этом случае можно занести в память компьютера информацию о градациях яркости. С ростом длины кодового слова увеличивается количество деталей картинки, которые можно сохранить в памяти вычислительной системы.
При помощи 24 (8+8+8) битов можно закодировать богатую цветовую палитру, состоящую из миллионов цветов и оттенков. Поясним это утверждение.
Известно, что каждый видимый цвет можно представить в виде композиции трех базовых координат красной (Red, R), зеленой (Green, G) и синей (Blue, B). В компьютерной графике эти координаты часто называют каналами. На каждый канал отводится по восемь двоичных разрядов, что дает возможность кодирования 256 градаций яркости цветовой координаты. Поскольку яркости каналов являются независимыми, то общее число доступных цветов находится по формуле 256*256*256 = 16 777 216. Этот способ генерации цвета называется аддитивной моделью (аддитивной системой, системой RGB), а цветовое пространство, состоящее из 16 777 216 элементов, иногда именуют True Color.
Количество двоичных разрядов, приходящихся на одну точку, пиксел или выборку принято называть глубиной цвета. Эта характеристика относится не только к изображениям; с ее помощью можно описывать свойства цифровых устройств и процессов, например сканеров.
Как, например, истолковать строчку технического описания сканера, в которой говорится о его 24-битной глубине цвета. Это значит, что данный прибор может производить 8-разрядную выборку для каждого цветового канала. Иными словами, это вполне приличное устройство, способное сканировать в цвете оригиналы с ограниченным цветовым диапазоном, например плакаты афиши, географические карты, архитектурные планы, рисованные книжные иллюстрации т.п.
Давно прошли те времена, когда сканеры могли продуцировать только полутоновые черно-белые изображения, т.е. имели глубину цвета равную восьми битам. Большинство современных устройств оцифровки обладают 36-битной и более глубиной.
Лучшие марки полупрофессиональных планшетных сканеров имеют глубину, равную 48 битам, что составляет 16 бит на один канал. Это позволяет представить колоссальное количество цветовых нюансов .
Зачем такая высокая разрядность? Только несколько сотен часть цветов имеют названия, глаз обычного человека не способен различить все градации даже пространства True Color, и не существует печатного оборудования, которое способно передать все оттенки столь богатой палитры. Только последние версии редактора Photoshop позволяет полноценно обрабатывать изображения с подобной глубиной цвета. Две основные причины заставляют повышать глубину цвета устройств ввода.
Первая — технологическая. Матрица фоторецепторов в сканерах более высокой разрядности обладает, как правило повышенной чувствительностью и в меньшей степени «загрязняет» изображение собственными шумами.
Вторая причина — программная Большое количество битов увеличивает гибкость редактирования на всех последующих этапах обработки изображения.
Многие операции с изображениями, например гамма-коррекция, изменение цветового пространства и др., обедняют тоновое пространство, понижают число цветовых градаций. Если начинать обработку 16-битовых каналов, то, имея достаточный запас, можно безболезненно пережить потерю некоторых малозначительных деталей. Совершенно иная ситуация складывается при работе с 8-битовыми каналами. Здесь любые потери могут иметь решающие последствия для качества изображения.
В настоящее время, ограниченное число графических приложений и программ управления сканирующим оборудованием полноценно поддерживают глубину цвета в 16 бит на канал. К числу немногих исключений принадлежит растровый редактор Photoshop.
Размеры растровых изображений
Растровая графика всегда считалась отраслью информатики с повышенными требованиями к вычислительной мощности компьютера. Стремительный прогресс технического обеспечения снимает многие жесткие ограничения на обработку растровых изображений на персональном компьютере, но «болевой порог» дефицита ресурсов не преодолен, а только отодвинут.
Точечная дисперсная структура растровых изображений во многом объясняет повышенные требования к подсистеме памяти компьютера. Качественная картинка требует плотной упаковки элементарных частичек изображения — пикселов и для каждого из них требуется хранить сведения о цвете и яркости. Чтобы обеспечить возможность отмены ошибочных действий в памяти компьютера приходится хранить несколько версий обрабатываемого изображения. В процессе редактирования требуется помнить и множество дополнительных объектов, связанных с оригиналом, например, снимки состояний, текстуры, кисти и пр. Перерасход оперативной памяти активизирует обращения к дисковой подсистеме и, как следствие существенно замедляет работу компьютера.
Размеры изображения можно контролировать на стадии первичной оцифровки. Любая программа управления сканером выводит данные об объеме оцифрованной версии картинки Результат зависит от физических размеров оригинала, разрешения сканирования и выбранной цветовой модели.
Пусть изображение с габаритами 6*4 дюйма сканируется с разрешением 300 dpi. Количество выборок по горизонтали и вертикали находится умножением ширины и высоты оригинала на разрешение: 6 * 300 = 1800, 4 * 300 dpi = 1 200. Общее число точек равняется 1 800 * 1 200 = 2 160 000.
Теперь легко подсчитать необходимые затраты памяти для различных цветовых моделей. Если оригинал цветной и выбрана система RGB, то на каждую точку будет отведено 24 двоичных разряда, т.е. 3 байта. Для вычисления общих затрат памяти в байтах требуется умножить число точек на три, что дает 6 480 000 байт или почти 6,5 Мбайт. Если сканировать этот оригинал в градациях серого, то результирующий объем будет в три раза меньше 2, 16 Мбайт. Режим LineArt, где на каждую точку отводится по одному биту, потребует 2 160 000*1 бит или 216 000 байт.
Можно заметить, что связь между размерами изображения и его разрешением не является линейной.
Удвоение разрешения увеличивает объем занимаемой памяти в четыре раза, утроение — в девять раз. Так небольшая, на первый взгляд, разница между 150 и 200 dpi может обернуться многими мегабайтами дискового пространства и оперативной памяти.
Для расчета размеров изображений не требуется прибегать к расчетам по формулам; всю вычислительную работу можно передоверить программам. Большая часть программных средств управления сканерами на лету подсчитывает размер файла и выводит его в диалоговом окне, после определения всех ключевых параметров оцифровки.
Рис. 2.3. Диалоговое окно New
Для этих целей можно воспользоваться редактором Photoshop. Самый простой способ — это выполнить команду File — New (Файл — Создать), диалоговом окне, показанном на рис. 2.3, ввести размеры файла в пикселах и цветовую модель изображения.
Программа выполнить все необходимые вычисления и покажет результат в строчке под названием Image Size (Размер изображения), расположенной в правой нижней части диалогового окна.
| B&H eXplora
В эпоху дефицита фотолабораторий и возрождения популярности пленочной фотографии сканер может стать лучшим вариантом для преобразования пленочных оригиналов в пригодные для использования цифровые файлы для печати, совместного использования и архивирования. Являетесь ли вы активным фотографом или просто храните архив негативов и слайдов из прошлого, пленочный сканер — это невероятный специализированный инструмент, который вдохнет новую жизнь в ваши пленочные оригиналы.
Начиная от самых простых моделей для простого создания изображения для публикации в Интернете и заканчивая первоклассными версиями для создания крупномасштабных файлов, пригодных для печати, все пленочные сканеры, в самом общем смысле, выполняют одну и ту же функцию.
— использование источника света для освещения пленки и датчика изображения для записи деталей. Чем сканеры начинают отличаться друг от друга, так это точностью и сложностью этого процесса, а также технологиями, используемыми для записи. Сканеры более высокого класса предлагают не только увеличение разрешения, но и более длинный динамический диапазон, более высокое значение Dmax, более точный цветовой баланс, большую резкость и, проще говоря, лучшие, более реалистичные результаты. Конечная цель сканера — получить как можно больше информации с оригинала, чтобы дать вам свободу действий для дальнейшего редактирования, ретуши и печати.
Как вы будете использовать свой сканер?
Сканеры также следует выбирать в зависимости от того, как вы планируете их использовать. От вариантов начального уровня, которые поддерживают только базовое сканирование 35-мм пленки, до вариантов высокого класса, которые сканируют множество смонтированных слайдов в пакетном режиме, самая дешевая или самая дорогая модель не всегда подходит вам.
Учитывайте формат пленки, которую вы планируете сканировать чаще всего, а также объем, который вы собираетесь обрабатывать, и максимальное качество изображения, которого вы хотите достичь.
Например: для среднего формата убедитесь, что ваш сканер вмещает 120 пленок.
Если вы хотите заархивировать свой шкаф, полный тысяч 35-мм слайдов, ищите модель, которая позволяет выполнять пакетное сканирование нескольких оригиналов с помощью одной команды, чтобы сэкономить время и силы.
Что вы планируете делать со своими сканами? Вы хотите просто создавать цифровые версии своих старых фотографий, чтобы делиться ими в социальных сетях, или вы активный фотограф большого формата без фотолаборатории и хотите создавать крупномасштабные репродукции изобразительного искусства?
Помимо самих сканеров, важным фактором является программное обеспечение, используемое для управления сканером. Многие сканеры поставляются с надежным приложением, способным использовать все преимущества аппаратного обеспечения, в то время как другие сканеры поддерживают дополнительные сторонние программы для повышения общей производительности.
В случае некоторых моделей начального уровня, а также сканеров высшего качества проприетарные драйверы могут вынудить вас полагаться на дополнительное программное обеспечение для редактирования для точной настройки результатов.
Другие факторы, которые следует учитывать
Технологии удаления пыли сократят дополнительное время очистки ваших фотографий после сканирования. Это не должно мешать вам очищать негативы тканью, воздуходувкой или сжатым воздухом перед сканированием, независимо от того, насколько эффективна заявленная функция пылеподавления.
Разрешение сканирования: Обратите внимание, как производители сканеров сообщают о своих разрешениях. Двумя наиболее распространенными вариантами являются аппаратное разрешение и оптическое разрешение. Хотя не существует стандарта в отношении того, что означает любой из этих терминов, можно с уверенностью предположить, что аппаратное разрешение включает некоторую интерполяцию для достижения повышенного разрешения, которое должен обеспечить сканер, в то время как оптическое разрешение, как правило, означает неинтерполированный продукт.
и более точное измерение возможностей сканирующего датчика.
Глубина цвета (или разрядность) — это другие числа, которые следует учитывать при сравнении. Чем выше число для этих значений, тем лучше. Проще говоря, глубина цвета измеряется в битах и обычно представляется как сумма трех цветовых каналов изображения — красного, зеленого и синего, — поэтому 16 бит на канал будут считываться как 48-битные. Чем больше количество битов на канал, тем шире возможная цветовая гамма для создания более детальных изображений с более плавными градациями.
Dmax — это показатель оптической плотности и количества деталей, которые сканер способен зафиксировать на более тонких участках пленки (тени на негативах или светлые участки на позитивах). Более высокое число представляет большую способность воспроизводить детали в самых глубоких тенях. Обратитесь к нашей статье о динамическом диапазоне для получения дополнительной информации о Dmax.
Пленочные сканеры начального уровня
Для самых простых аналого-цифровых преобразований доступен ряд компактных моделей начального уровня, которые выполняют простую задачу предоставления вам цифрового файла вашего фильма для публикации в Интернете или печать.
Разработанные для упрощения процесса сканирования, эти модели, как правило, включают в себя автоматизированную работу с пленкой и возможности распознавания кадров, а также автоматическую экспозицию и коррекцию цвета. Как правило, достаточно доступные и компактные по размеру, достоинства этих сканеров заключаются в простоте использования, автономной работе, скорости и удобстве за счет разрешения и контроля. Обычно они предназначены для сканирования 35-миллиметровой пленки — либо полос, либо смонтированных слайдов — или иногда меньших форматов, а также случайных отпечатков 4 x 6 дюймов или 5 x 7 дюймов.
Wolverine — популярный производитель сканеров начального уровня, и его ключевой новинкой в этом жанре является конвертер F2D Titan 8-in-1 Film to Digital. Этот сканер, способный сканировать пленки многих популярных форматов, в том числе 35-миллиметровые ленты, слайды и пленки меньшего формата, использует 20-мегапиксельный датчик для создания файлов JPEG всего за 3 секунды на сканирование.
Он также имеет удобную возможность автономного использования, оснащен 4,3-дюймовым ЖК-дисплеем для предварительного просмотра отсканированных изображений и может сохранять файлы во внутреннюю память или непосредственно на карты памяти SD. Аналогично, но обновлено для работы с пленкой среднего формата 120 и 127. Типы пленки, есть F2D Saturn Film to Digital Converter, который заимствует большую часть набора функций Титана и поддерживает более крупные форматы пленки.0003
Wolverine Data F2D Titan 8-in-1 High-Definition Film to Digital Converter
А для тех, кто работает с пленочными движущимися изображениями, у Wolverine также есть пара преобразователей 8 мм/Super 8: Film2Digital MovieMaker-PRO, который может выводить фильмы в формате Full HD 1080/20p и Reels2Digital MovieMaker, который может выводить фильмы в формате HD 960 x 720/30p.
Wolverine Data Film2Digital MovieMaker-PRO 8 мм и конвертер Super 8

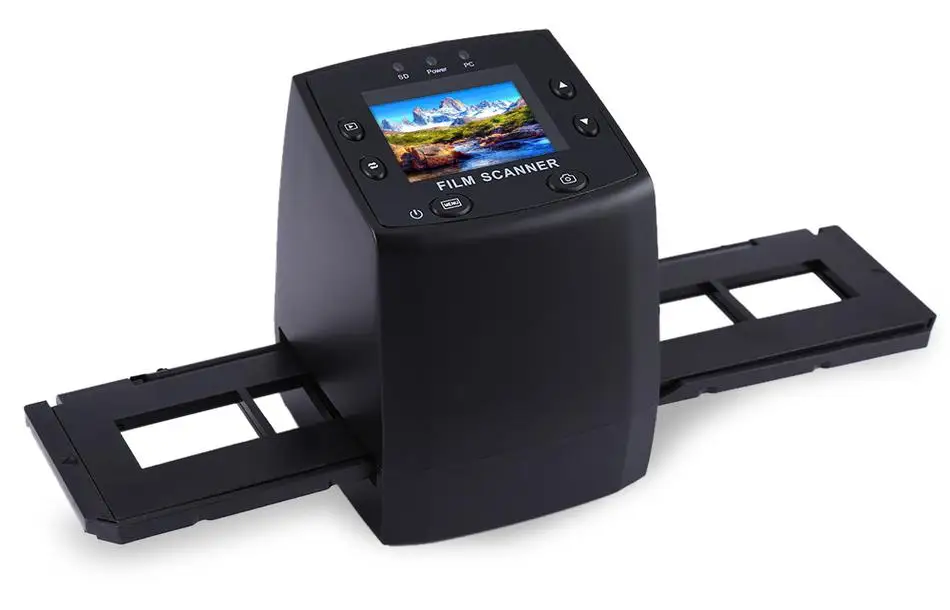

В том же духе работает veho VFS-014-SF Smartfix, который представляет собой 14-мегапиксельный сканер, способный работать с 35-мм полосами, слайдами, 110 и 126 пленками.
Это также автономный сканер с 2,4-дюймовым ЖК-дисплеем и встроенным перезаряжаемым литий-ионным аккумулятором для использования в дороге. Kodak Scanza — еще один сканер на 14 МП с аппаратным разрешением до 22 МП, способный сканирует пленки до 35 мм и имеет большой 3,5-дюймовый поворотный ЖК-экран для удобного автономного использования. Еще более изящным является цифровой мини-сканер пленки Kodak, который поддерживает форматы пленки 35 мм, 126 и 110 мм, имеет разрешение 14 МП и 128 МБ встроенной памяти, а также слот для SD-карты для хранения отсканированных изображений. В той же лиге, но с еще несколькими хитростями в рукаве, находится сканер NovoScan 3-в-1 от Braun. Он также сканирует 35-мм негативы и слайды с разрешением 5,1 МП, но имеет дополнительную возможность сканирования отпечатков размером до 5 x 7 дюймов — идеально подходит для оцифровки семейных архивов, состоящих из фотопленок и отпечатков9.0003
Цифровой пленочный сканер Kodak Scanza
Заканчивая наш обзор некоторых моделей начального уровня, можно отметить устройство, которое вам, возможно, будет трудно классифицировать как сканер; тем не менее, это уникальный инструмент для простой оцифровки вашего фильма для быстрого обмена в Интернете.
Сканер пленки для смартфонов Lomography использует ваш смартфон, специальное приложение для iOS или Android и подсветку с питанием от батареи AA, чтобы вы могли сфотографировать свою пленку и быстро получить полезное изображение, которым можно поделиться. Специальное приложение Lomoscanner автоматически преобразует негативы в позитивные изображения, позволяет сшивать панорамные фотографии и может использоваться для покадровой анимации фильмов.
Пленочный сканер Lomography для смартфона
Пленочные сканеры среднего уровня
Пленочный сканер среднего класса отличается использованием датчиков с более высоким разрешением для записи с более высокими значениями dpi, а также улучшенным набором ручных элементов управления для точной настройки внешнего вида. ваш скан. Модели в этом диапазоне также, как правило, включают в себя более сложные программные приложения, усовершенствованные возможности удаления пыли и царапин, а также улучшенное качество и резкость изображения для поддержки печати больших размеров в дополнение к обмену фотографиями с пленки в Интернете.
Pacific Image — еще один популярный производитель сканеров, модели которого начинаются со среднего уровня, с выпуском Prime Film XEs super edition, который позволяет записывать сканы с разрешением до 10 000 dpi на 35-мм пленки или смонтированные слайды с 3,9 Dmax и 48 -битный ввод глубины цвета для вывода 16-битных файлов JPEG или TIFF. В этой модели используется многопроходное сканирование, также называемое сканированием с множественной экспозицией, которое использует несколько проходов сканирования по одному кадру, чтобы получить больше деталей в тенях и светлых участках, чем может записать одно сканирование, — аналогично HDR-фотографии. Кроме того, в этом сканере используется технология Magic Touch, которая сводит к минимуму пыль и царапины, обеспечивая более чистое начальное сканирование. Для более высокого значения Dmax, равного 4,2, существует также суперверсия XAs, которая предлагает многие из ключевых технологий XE, но с возможностью записи немного более длинного динамического диапазона.
Pacific Image Prime Film XEs super edition Film Scanner
Plustek также производит три сканера пленки среднего класса, каждый из которых предназначен для работы с 35-мм негативными полосами и слайдами. Начиная с OpticFilm 8100, эта элегантная модель предлагает аппаратное разрешение 7200 точек на дюйм, 3,6 Dmax и глубину цвета 48 бит. Возможна высокая скорость сканирования: сканирование с полным разрешением занимает чуть менее 2 минут, а сканирование с половинным разрешением занимает около 30 секунд. Этот сканер также поставляется с программным обеспечением SilverFast SE Plus 8 — более продвинутой программной опцией для большего контроля над цветом, экспозицией, контрастностью и другими настройками изображения. Шагом вперед является OpticFilm 8200i SE, который добавляет инфракрасный канал к аппаратному разрешению 7200 точек на дюйм, 3,6 Dmax и 48-битному цвету 8100. ИК-канал добавляет возможность для прилагаемого программного обеспечения SilverFast SE обнаруживать пыль и царапины на сканах более эффективно для мгновенного удаления с помощью функции iSRD.
Кроме того, для обоих сканеров Silverfast SE Plus 8 также позволяет выполнять сканирование с многократной экспозицией для увеличения детализации с меньшим уровнем шума.
Пленочный сканер Plustek OpticFilm 8100
Завершает линейку Plustek сканер OpticFilm 8200i Ai, обладающий той же функциональностью, что и 8200i SE, но дополненный более надежным программным аналогом, SilverFast Ai Studio 8, а также калибровочным эталоном IT8. В дополнение к более широкому набору функций управления, предлагаемых программным обеспечением, оно, прежде всего, включает в себя функцию автоматической калибровки IT8, которая работает для обеспечения последовательного и точного цветового баланса вашего сканера с помощью стандартной 2-минутной калибровки.
Plustek OpticFilm 8200i Ai Film Scanner
High-End и Specialized Film Scanners
Завершая наш обзор вариантов оцифровки вашей пленки, рассмотрим лучшие и еще несколько нишевых моделей специализированных пленочных сканеров с опциями, которые представляют собой максимальное качество и возможности.
Первой моделью, которая выделяется из общей массы, является PowerSlide X от Pacific Image. Этот сканер, предназначенный для пакетного сканирования 35-миллиметровых слайдов, оснащен магазином для слайдов, позволяющим сканировать до 50 слайдов одновременно с помощью одной команды. Датчик CCD записывает изображения с разрешением до 10 000 dpi и глубиной цвета 48 бит, а автоматизированная технология Magic Touch может использоваться для уменьшения пыли и царапин, настройки цветового баланса и уменьшения зернистости, что значительно сокращает время ретуширования. Перед загрузкой журнала на 50 слайдов в наружную часть сканера также встроен световой экран Quick Slide Viewer, позволяющий просматривать отдельные слайды до начала процесса сканирования. Это идеальный сканер для пользователей, которые хотят максимально эффективно оцифровать обширную коллекцию слайдов.
Pacific Image PowerSlide X Автоматический 35-мм сканер слайдов
Аналогично, Braun предлагает MULTIMAG 7000, который также представляет собой навесной пакетный сканер слайдов, способный сканировать до 50 слайдов за одну команду.
Конструкция ПЗС-датчика обеспечивает максимальное разрешение 10 000 точек на дюйм, глубину цвета 48 бит и Dmax 4,2. Кроме того, предварительное сканирование может быть выполнено всего за 15 секунд, а сканирование с разрешением 5000 dpi занимает примерно 2,5 минуты.
Braun MULTIMAG SlideScan 7000 Film Scanner
Для автоматического пакетного сканирования также предназначен сканер Pacific Image PowerFilm, который вместо смонтированных слайдов предназначен для быстрого и эффективного сканирования несмонтированных 35-мм пленок, содержащих до шести кадров в каждой. С помощью одной команды можно сканировать до 10 различных полос пленки, можно использовать настройки 24MP или 6MP.
Pacific Image PowerFilm Scanner
В отличие от пакетных сканеров, Pacific Image также предлагает многоформатный пленочный сканер PF120 Pro, ориентированный на качество сканирования и универсальность с возможностью работы с пленкой среднего формата. 3-строчный ПЗС-датчик обеспечивает оптическое разрешение 3200 точек на дюйм, 48-битную глубину цвета и Dmax 3,6 для сканирования 35-мм пленок, слайдов или полос 120/220 форматов до 6 x 12 см.
Кроме того, здесь снова представлена технология автоматического удаления пыли и царапин Magic Touch, позволяющая сократить время, необходимое для удаления пятен пыли или царапин на пленке.
Многоформатный пленочный сканер Pacific Image PF120 Pro
Возрождение пленки не ограничивается фотосъемкой, о чем свидетельствует уникальный сканер Reflecta Super 8+, в котором используется 9-мегапиксельная CMOS-матрица для оцифровки кинопленки Super 8 до разрешения Full HD 1080. на 18 или 24p. Автоматическая катушка работает покадрово, сканируя каждый кадр за 2,5 секунды, и поддерживает катушки длиной до 600 футов. Также для профессиональных кинематографистов есть неподражаемый сканер Cintel от Blackmagic Design, возможности которого перевешивают рамки этой статьи, но, достаточно сказать, является идеальным (и единственным) выбором для тех, кто снимает полнометражные фильмы на 35-мм пленку. .
Reflecta Сканер Super 8+
Планшетные сканеры
Хотя это и не пленочный сканер в смысле вышеупомянутых сканеров, существует определенное количество доступных планшетных сканеров, которые включают блок прозрачных пленок для преобразования пленочных оригиналов в цифровые файлы.
Многие «планшетные фотосканеры», которые раньше сокрушались из-за своей неспособности разрешать мелкие детали и воспроизводить настоящий черный цвет, теперь могут конкурировать со многими специализированными пленочными сканерами и, как правило, имеют явное преимущество, заключающееся в большей универсальности по сравнению с форматом пленки, который вы сканируете. , причем большинство из них позволяет сканировать пленку среднего формата 120, а пара является единственными новыми вариантами сканирования листовой пленки большого формата.
Компания Epson, начиная с Perfection V600, является лидером в этом жанре эффективных планшетов для сканирования пленки. Этот планшет среднего уровня для сканирования пленок имеет блок диапозитивов 2,7 x 9,5 дюймов для сканирования пленок форматов 35 мм и 120 с помощью прилагаемых держателей. , четко сформулированные сканы негативов и позитивов, а также технология DIGITAL ICE, помогающая уменьшить появление пыли и царапин на сканах.Он также включает программное обеспечение ArcSoft PhotoStudio для большего контроля над внешним видом ваших сканов, а также возможность уточнить внешний вид изображений после процесса сканирования.
Фотосканер Epson Perfection V600
Сканер Epson Perfection V850, повышающий качество и универсальность, является популярным вариантом для получения сканированных пленок с высоким разрешением и высокой детализацией формата до 8 x 10 дюймов. Этот флагман потребительского уровня Фотосканер предлагает впечатляющее оптическое разрешение 6400 точек на дюйм, глубину цвета 48 бит и 4,0 Dmax для повышения детализации в более темных областях сканирования, а также расширенную тональную шкалу между тенями и средними тонами.Perfection V850 использует уникальную двойную линзу. Система и светодиодный источник света ReadyScan для интуитивно понятного переключения между сканированием на отражающую и прозрачную пленку, а также высокая производительность практически без времени прогрева. Он оснащен встроенным блоком прозрачной пленки 8 x 10 дюймов и включает в себя наборы держателей для пленки для сканирования 35-мм пленки. полоски, 35-миллиметровые слайды и полоски пленки среднего формата 120, а также держатель листов пленки 4 x 5 дюймов, а также направляющую для пленки для сканирования листов пленки размером 8 x 10 дюймов непосредственно на стеклянной платформе сканера.
Кроме того, он поддерживает пакетное сканирование для автоматизации части процесса и совместим с дополнительным лотком для жидкостного крепления для повышения резкости сканов. Наконец, V850 также оснащен впечатляющим программным пакетом, включающим надежное приложение для сканирования SilverFast SE Plus 8, а также X-Rite i1Scanner для критического цветового профилирования и обеспечения согласованности цветов.
Сканер Epson Perfection V850 Pro
Наконец, у Epson также есть совершенно другое устройство для сканирования пленок на планшетах — массивный сканер Expression 12000XL Photo, который, в частности, оснащен отдельным, но входящим в комплект блоком прозрачных пленок 12,2 x 17,2 дюйма для сканирования сверхбольших изображений. формат пленки, а также несколько меньших форматов за один раз.Этот сканер предлагает оптическое разрешение 2400 точек на дюйм, глубину цвета 48 бит и 3,8 Dmax, а также включает в себя серию держателей пленки для сканирования до сорока восьми 35-мм кадров, тридцать 35-миллиметровых слайдов, восемь листов пленки 4 x 5 дюймов или шесть кадров пленки 120 за один проход.
Программное обеспечение SilverFast Ai включено в эту модель вместе с мишенью IT8 для согласованности цветов, и, без установленного модуля прозрачности, этот сканер также может сканировать отражающие носители, что делает его идеальным для студий графического искусства и других потребностей широкоформатного воспроизведения.
Epson Expression 12000XL Photo Scanner
Сканирование без сканера
Наконец, даже несмотря на растущую популярность пленки, эволюция пленочных сканеров, кажется, остановилась (или, по крайней мере, значительно замедлилась), что привело к уникальному несоответствию между возродившимся интересом к съемке пленки без широкий спектр новых и интересных инструментов, с помощью которых можно обмениваться изображениями и работать с ними после их обработки. Одной из популярных альтернатив упомянутым выше пленочным сканерам является повторное фотографирование вашей пленки с помощью беззеркальной или цифровой зеркальной камеры в сочетании с макрообъективом и световым столом, чтобы получить цифровую версию негатива или позитива вашей пленки с высоким разрешением.
На Explora есть пара статей — Сканирование без сканера и Сканер Franken-Scanner , в которых эта тема рассматривается гораздо подробнее. Короче говоря, ваша нынешняя цифровая камера может стать идеальным решением для оцифровки вашей пленки, если вы готовы потратить дополнительное время и усилия по сравнению с относительной простотой специализированного сканера.
Сообщите нам, если у вас есть какие-либо вопросы по сканеру пленки, в разделе комментариев ниже!
Начало работы — запас негативов
СКАНИРОВАНИЕ ПЛЕНКИ С ПОМОЩЬЮ ЦИФРОВОЙ КАМЕРЫ МОЖЕТ ИЗМЕНИТЬ ВАШ РАБОЧИЙ ПРОЦЕСС.Сканирование с помощью камеры — это будущее, но держатели полос — навсегда. Сократите время сканирования, захватывая целые рулоны и переходя от одного кадра к другому с помощью высококачественной системы. Каждый кадр может быть точно центрирован, при этом каждая деталь фиксируется быстро и эффективно. Это позволяет вам тратить больше времени на съемку и меньше времени на сканирование.

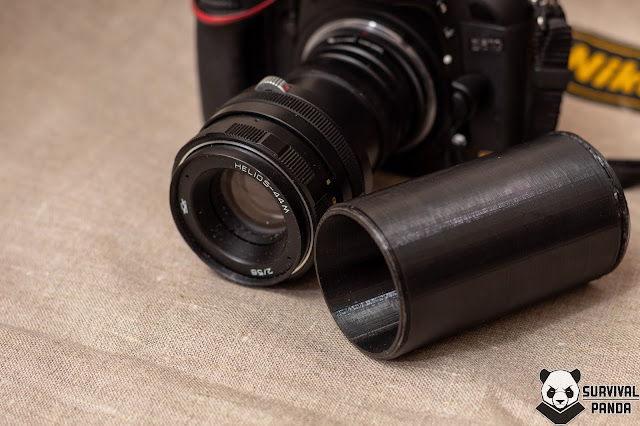

Наш метод сканирования пленки использует цифровую камеру (беззеркальную или DSLR) для фотографирования рулонов, полос или отдельных негативов или позитивов. Этот процесс позволяет очень быстро захватывать кадры и устраняет необходимость в планшетных сканерах или традиционных коммерческих сканерах, которые либо устарели, либо очень медленны. После того, как вы сфотографировали свой негатив, вы затем импортируете его на компьютер для преобразования с помощью программного обеспечения. Для положительных результатов вы можете использовать файл как есть.
Полный базовый комплект для сканирования 35 мм и 120 мм
Лучшее введение в сканирование пленки в 2022 году.
Не ограничивая себя сегодняшними технологиями, сканирование камеры помогает защитить ваши инвестиции в процесс в будущем, позволяя вам модернизировать камеры в будущем по мере развития технологий.
Сканирование с помощью камеры существует уже несколько лет, однако только недавно оно стало более популярным благодаря таким инструментам, как наши пленочные носители и программное обеспечение, такое как FilmLab App или Negative Lab Pro.
Используя эти инструменты, вы сможете сканировать пленку намного быстрее, чем раньше, а преобразование станет более точным, чем когда-либо.
Все, что вам нужно, это цифровая камера, компьютер, способ держать негативы в горизонтальном положении и небольшой световой столик или аналогичный источник света. Если вы цифровой фотограф, заинтересованный в съемке на пленку, гибридный фотограф, ищущий находчивый способ сканирования собственной пленки, или фотограф, снимающий исключительно на пленку, с желанием быстро и легко сканировать дома или в офисе с помощью цифровой камеры. отличный вариант. Вы можете использовать цифровую камеру, которая у вас уже есть, или легко найти бывшую в употреблении или новую. (P.S. — вам не нужны самые новые и самые лучшие, чтобы получить отличные сканы)
В Negative Supply мы проектируем, тестируем и создаем все, что вам нужно для модернизации вашего рабочего процесса. Мы производим ведущие в отрасли источники света с индексом цветопередачи 99 для сканирования вашей пленки, держатели пленки для пленки размером от 8×10 до 35 мм, стойки для равномерного удержания вашей сканирующей камеры над плоскостью пленки и множество других аксессуаров, включая полные направляющие, выравнивающие платформы.
