В оптике, А фокусная точка является точкой, к которой световые лучи, исходящие из точки сходится после прохождения через оптическую систему. Его название происходит от расширения математического значения . Этот термин согласуется с его этимологией, поскольку можно зажечь огонь, используя собирающую линзу, концентрируя солнечные лучи в одной точке: очаге (техника, используемая согласно легенде Архимеда ). Концепция фокуса требует наличия стигматической системы (по крайней мере, приблизительно или в приближении Гаусса ). В самом деле, в противоположном случае лучи, исходящие из одной и той же точки, не обязательно сходятся к одной точке после оптической системы.

Резюме

1 Основные фокусы
2 вторичных очага
3 Особые случаи
- 3.1 Зеркала
- 3.2 Линзы
4 Статьи по теме
5 Примечания и ссылки

Основные фокусы

В геометрической оптике, в случае центрированной системы (то есть имеющей ось симметрии вращения), есть два основных фокуса, называемых фокусом объекта (или фокусом основного объекта) и фокусом изображения (или изображением основного фокуса).

Положение этих очагов можно определить с помощью нескольких методов, называемых методами фокометрии, частью которых является самооценка .

Основной объект фокус отметила является точкой объекта, образ которого находится в бесконечности на главной оптической оси.F{\ displaystyle F}

В сходящейся оптической системе падающие световые лучи выходят из нее параллельно главной оптической оси. Для расходящейся системы лучи, падающие в направлении, выходят параллельно главной оптической оси. Фокус объекта реален, если он находится перед входной гранью оптической системы; он виртуальный, если он будет найден позже.F{\ displaystyle F}F{\ displaystyle F}

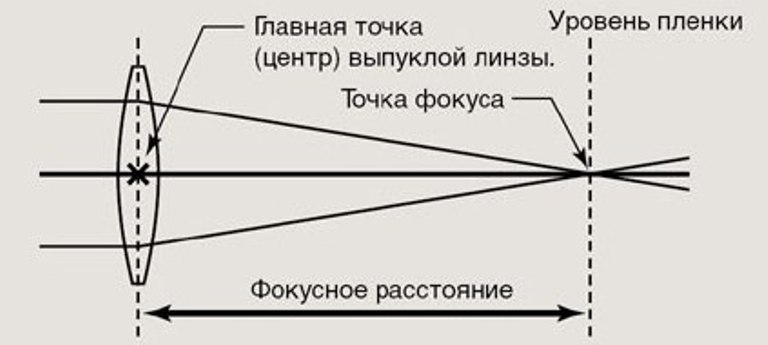

Основной фокус изображения является изображением точки объекта, расположенной на бесконечности на главной оптической оси. F′{\ displaystyle F ‘}

Падающие лучи, параллельные оптической оси, выходят, проходя через сходящуюся оптическую систему и, казалось бы, исходящими из расходящейся системы. Фокус изображения реален, если он расположен после выходной грани оптической системы; он виртуальный, если он был найден раньше.F′{\ displaystyle F ‘}F′{\ displaystyle F ‘}

В случаях, когда оптическая система не центрирована, но имеет другие симметрии ( астигматические линзы, цилиндрические линзы), можно определить несколько фокусных расстояний в соответствии с исследуемой осью.

Афокальная система является стигматической системой, которая не имеет объект или изображения фокусов. Поскольку система является стигматической, это означает, что лучи, входящие в систему параллельно друг другу, также выходят параллельно друг другу. Мы также можем считать, что тогда речь идет о системе, фокусы которой были отвергнуты до бесконечности.

Вторичные вспышки

Мы называем вторичными фокусами (в противоположность основным фокусам) фокусы изображения или объекты, соединенные пучками световых лучей, параллельными друг другу, но не параллельными оптической оси.

Все фокальные точки вторичного изображения (соответственно объекты) содержатся в фокальной плоскости

изображения (соответственно объект), которая соответствует плоскости, перпендикулярной оптической оси и проходящей через фокальную точку изображения (соответственно объект).

Особые случаи

Зеркала

В соответствии с принципом обратного отражения света особенность зеркал состоит в том, что их изображение и объектные фокусы смешиваются. То же верно для всех центрированных оптических систем с нечетным числом зеркал. Поэтому в дальнейшем мы будем говорить о «фокусе» в целом, а не о «фокусе основного объекта или изображения».

Плоские зеркала : плоское зеркало можно рассматривать как афокальную систему или как систему, фокусные точки которой отбрасывались до бесконечности. Действительно, лучи, приходящие на зеркало параллельно, выходят параллельно друг другу.
Сферические зеркала: сферические зеркала имеют фокус посередине между центром (геометрический центр сферической крышки, образующей зеркало) и верхней частью зеркала (пересечение зеркала с оптической осью). Если зеркало вогнутое, фокус настоящий; Если зеркало выпуклое, фокус виртуальный.
Параболические зеркала: фокус параболического зеркала совпадает с фокусом параболы в ее математическом определении. Параболические зеркала — это строго стигматические системы для основного фокуса.

Чечевица

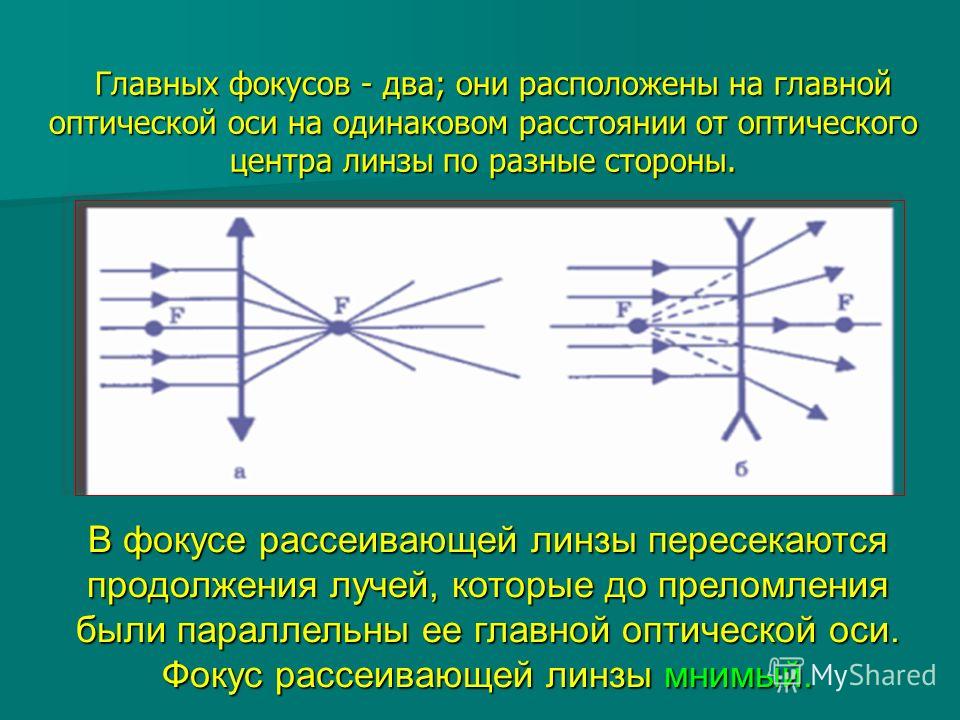

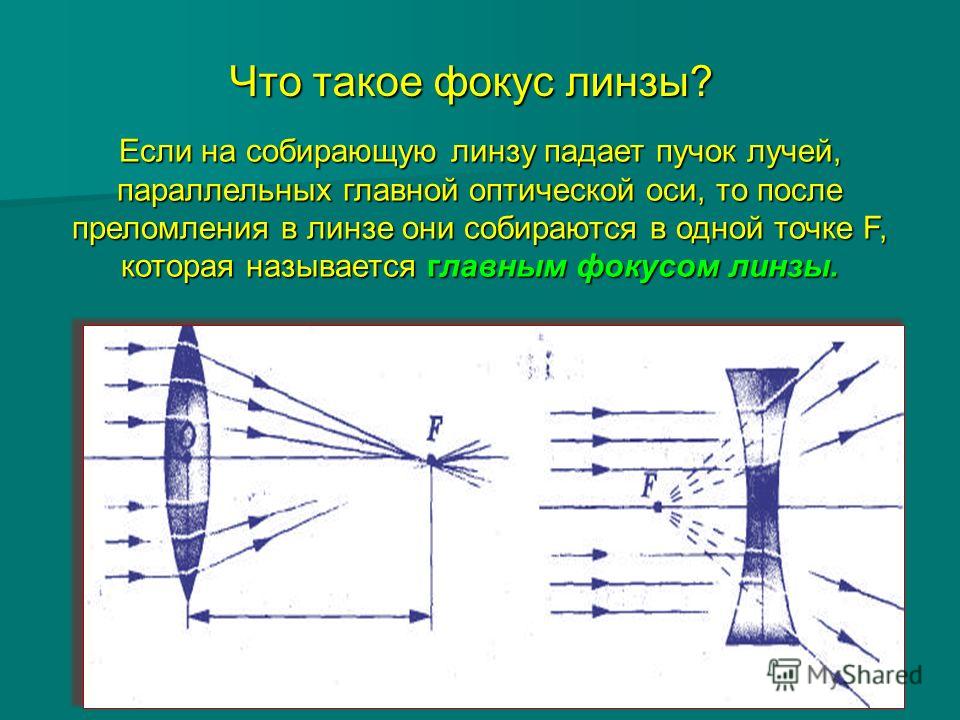

Конвергентные линзы : у собирающей линзы фокус изображения находится после линзы, а фокус объекта — перед линзой. Два очага реальны.
Дивергентные линзы : у расходящейся линзы фокус изображения перед линзой, а фокус объекта — после линзы. Два дома виртуальные.

Статьи по Теме

Каустик
Фокусное расстояние
Кардинальная точка

Примечания и ссылки

↑ ^{а и б} Агнес Морель, Геометрическая оптика: конечно, Париж, Белин,2002 г., 217
с. ( ISBN 2-7011-3035-2 ), стр. 92.
↑ ^и^б Мишель Генри, « Геометрическая оптика », инженерные методы, п ^о A190,девятнадцать восемьдесят один, стр. 7 ( читать онлайн ).
↑ ^{a и b}Жером Перес и Винсент Ренвуазе, Physics MPSI-PSI-PTSI: Полный курс и исправленные упражнения, Программа 2013 г., Pearson Education France,2013, 828 с. ( ISBN 978-2-7440-7653-4 и 2-7440-7653-8, читать онлайн )

.
↑ ^{a и b}Бернар Балланд, Геометрическая оптика: образы и инструменты, Лозанна, Политехнические прессы и романские университеты,2007 г., 860 с. ( ISBN 978-2-88074-689-6, читать онлайн ), стр. 251.
