Пинхол это: Что такое пинхол-камера и каковы принципы её работы?

Содержание

Что такое пинхол-камера и каковы принципы её работы?



Пинхол (pinhole – булавочное отверстие) – камера с маленьким отверстием вместо объектива или объективом, имитирующим такой эффект.

Ещё в X веке арабский математик и учёный Альхазен обнаружил, что свет, проходя через крошечное отверстие в стене тёмной комнаты, проецируется на противоположную поверхность. До появления светочувствительных носителей этим оптическим эффектом пользовались художники. Такой способ помогал быстро и легко воспроизводить картины с фотографической точностью.

История возникновения

Простейшие устройства для передачи изображения на противоположную поверхность — это камеры-обскуры (лат. camera obscūra — “тёмная комната”). Они помогали не только художникам, но и астрономам. Первое использование этого оптического эффекта задокументировано в 1544 году во время наблюдения за солнечным затмением.

Со временем использование качественной оптики популяризировалось и камера-обскура стала более компактной. Но она не обеспечивала высокой резкости изображения. До определённого предела резкость можно повысить путём уменьшения диаметра отверстия, но при слишком сильном уменьшении сказываются эффекты дифракции – изображение становится ещё более расплывчатым.

Принцип работы художников с камерой-обскурой

Само устройство выглядело так.

С открытием фоточувствительных элементов мир получил фотографию и фотокамеры стали распространяться в XIX веке. В XX веке их вытеснили более продвинутые фотоаппараты, которые использовали линзы, а с распространением фотопленок в 1960-х снова вспомнили про технику пинхол.

Используют они тот же принцип камеры-обскуры, и их основными плюсами являются простота самостоятельного изготовления, миниатюрность и специфический эффект на изображении.

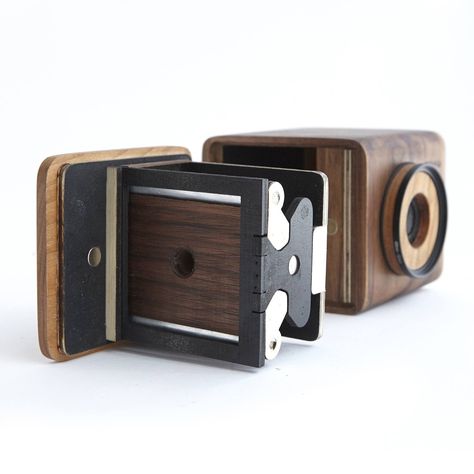

Примеры деревянных пинхол-камер



Принцип работы

Принцип действия любой пинхол-камеры таков: свет проходит через очень маленькое (около 1 мм) отверстие, попадает на плёнку, светочувствительную бумагу или другую поверхность, покрытую фоточувствительным элементом. Из-за принципов камеры обскура изображение переворачивается (к слову, также работает наше зрение). Но в отличие от человеческих глаз или современных фотокамер, свет не фокусируется на пленке. Из-за этого изображение получается размытым. Баланс между размытостью и недостаточной четкостью изображения зависит от диаметра отверстия. Если отверстие большое, изображение превратится в разноцветное пятно, а слишком маленькое отверстие не даст достаточно цвета для четкой картинки и она будет плохо различима.

Кроме того, четкость снимка зависит от краев отверстия – в идеале оно должно быть круглыми, поэтому при производстве современных пинхол-камер и пинхол-объективов используют лазер.



Скрытое видеонаблюдение

Еще пинхол-камерами называют спецсредства для скрытой видеосъемки. Они внесены в Список видов специальных технических средств, предназначенных для негласного получения информации, ввоз и вывоз которых подлежат лицензированию. Список касается и “специальных технических средств для негласного визуального наблюдения и документирования”.  Одним из подпунктов являются камеры, “имеющие вынесенный зрачок входа (PIN-HOLE)”.

Покупка, продажа и установка у себя скрытого видеонаблюдения могут повлечь за собой уголовное наказание, несмотря на все заверения продавца в их легальности – окончательную легальность любых подобных средств определяет СБУ работать же и распространять такие средства могут только спец. службы и предприятия, прошедшие соответствующее лицензирование.



Примеры пинхол-камер и пинхол-фото

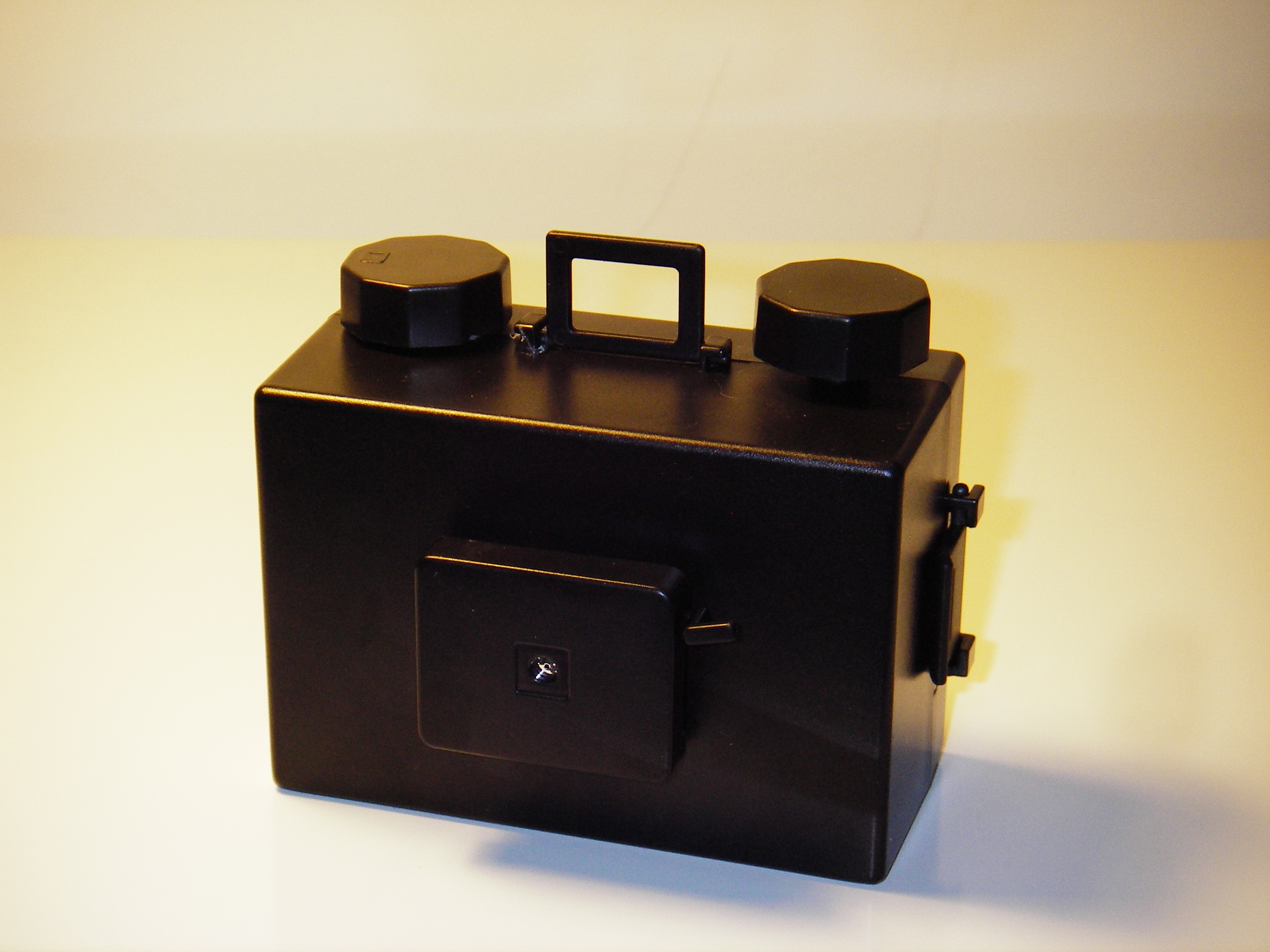

Миниатюрная серийная пинхол-камера

Кустарные пинхол-камеры. Как правило, работают сразу с фоточувствительной бумагой, которую нужно менять после каждого снимка

Nikon с прикрепленной вместо объектива продырявленной банкой – пинхол-эффект все же появится =)

Профессиональная камера для пинхол-съемки

Съёмки Тауэра и Эйфелевой башни в технике пинхол. Фотограф: Steven Dempsey

Пинхол-съёмки спичечным коробком

Пинхол-съёмки немецкого фотографа Michael Wesely.

В зависимости от субъекта фотографии, съёмки у этого фотографа длятся до трёх лет – поэтому на одном снимке успевает поместиться целая история.



Соберите свой пинхол 35мм

Зачем тратить $3,000 на новейшую и наилучшую камеру, когда вы можете собрать свою дома, в то же время поучаствовав в многовековой традиции создания изображений? Хорошо, это возможно, и для начала вам следует задать себе один вопрос. Что такое камера? На самом базовом уровне, камера – это светонепроницаемый ящик со средствами контролируемой передачи света из внешнего мира на светочувствительный носитель в целях получения изображения. Данное определение звучит немного сложно, но когда вы разбиваете его на части, все достаточно просто.

В данной статье вы узнаете, что такое пинхол-фотография, историю ее появления, разницу между съемкой с объективом и пинхол-фотографией, а также я покажу вам, как собрать свою собственную пинхол-камеру!

Что такое пинхол-фотография?

Объяснить, что такое пинхол-фотография, довольно просто.

Она представляет собой то же самое, что и любой другой вид фотографии, но для проецирования изображения на пленку или другой светочувствительный материал вместо объектива в ней используется очень маленькое отверстие. К этому немногое можно добавить. Пинхол-фотография не ограничена каким-то определенным набором объектов для съемки, хотя некоторые вещи снимать проще, чем иные. Пинхол-камеры могут выглядеть, как любая камера. Крупноформатные камеры с мехами могут быть оснащены отверстием вместо объектива, то же самое касается и SLR камер. Но поскольку в них не используется объектив, пинхол-камеры также могут быть собраны из коробки из-под овсянки, бумаги, кусочков дерева и иных предметов домашнего обихода.

История

Люди, знакомые с фотографией, могли слышать о «камере-обскуре». С ее помощью были созданы первые пинхол-изображения. Но на самом деле это была не камера в современном понимании данного слова. Несколько столетий назад люди обнаружили, что свет распространяется по прямым линиям.

Это было обнаружено также потому, что если сделать маленькое отверстие в стене темной комнаты, изображение снаружи будет спроецировано на стене напротив отверстия. Художники начали использовать эту технологию, чтобы проецировать изображения пейзажей и людей на их холсты, что позволяло им быстро и легко воссоздавать изображение. Это работало как копировальная машина и совершило революцию в сфере портретной живописи.

Немного позже люди изобрели светочувствительные пластины, на которых фиксировалось проецируемое на них изображение. Данная техника нашла свое применение и здесь. Но пинхол-фотография всегда играла второстепенную роль, поскольку люди изобрели объективы до того, как разработали пленочную технологию. Рисунок ниже – это, возможно, первая опубликованная иллюстрация камеры-обскуры, которую Гемма Фрициус использовал для наблюдения за солнечным затмением в 1544 году.

Отличия

Теперь, прежде чем вы решите, что столкнулись с самой выгодной сделкой века, подумайте о том, что между съемкой с объективом и без него есть огромная разница. Самое главное отличие между двумя этими полюсами – экспозиция. Но существуют также и преимущества, касающиеся глубины резкости и искажений.

Определение экспозиции

Первая вещь, которую стоит рассмотреть, это экспозиция. Представьте себе объектив фотоаппарата, диафрагма которого закрыта до предела. Это частично напоминает пинхол. При прочих равных условиях, если вы снимаете на максимально узком отверстии диафрагмы, выдержка должна быть больше. В случае с пинхол-камерой данный эффект только усиливается.

Для большинства пинхол-камер экспозиция при ярком солнце может занять 5 секунд или больше. При более темных условиях — от 15 минут и дольше. Если вы покупаете пинхол, производитель должен предоставить вам точное значение апертуры вашей камеры. Но если вы делаете аппарат сами, это определить не так просто. Существуют математические формулы для определения диафрагмы, но вы можете также отснять тестовую пленку, что я нахожу немного более простым способом и более интересным.

Хороший способ для начала тестирования – взять экспонометр или камеру с экспонометром и определить, какая выдержка будет у вас на значении диафрагмы f/5.6, а затем умножить это значение на 1000. Так, если экспонометр показывает вам выдержку в 1/125 секунды, то значение для пинхола составит 8 секунд. Если вы математически определяете вашу апертуру при помощи расстояния от отверстия до пленки и физического размера отверстия, вам нужно учитывать фактор «взаимозаместимости». Этот термин в фотографии относится к идее, что экспонирование дольше одной секунды работает не точно по правилам. Если все математические расчеты показывают экспозицию, скажем, в 10 секунд, то по факту она должна быть дольше.

Опять же, очень сложно точно определить данный показатель математически. Но если вы работаете методом проб и ошибок, идите этим путем. Выберите сцену с постоянным уровнем освещенности. Определите выдержку при помощи экспонометра или другой камеры для значения f/4, а затем умножьте результат на 1000. Затем повторите то же самое на других диафрагмах, f/5.6, f/8, f/11 и т.д. Когда вы проявите пленку, вы поймете, какая экспозиция наиболее удачна, и всегда сможете легко воспроизвести ее. Стоит также отметить, что большинство пинхол-фотографов работают с пленкой низкой чувствительности, как например ISO 200, ISO 100 или даже меньше. Чем дольше экспонирование, тем менее чувствителен к ошибкам будет процесс. Экспонирование фотографии ниже заняло примерно 20 минут в темном театре:

Движение

На таких длинных выдержках любое движение приведет к существенному размытию. Это значит, что пинхол-камеры действительно не могут использоваться для типичной быстрой съемки. Большую часть времени вам нужно стабилизировать камеру штативом или чем-то, его заменяющим. Вы можете делать снимки людей, но они должны быть абсолютно неподвижны. Уличные кадры могут быть интересными, поскольку все, что движется, по факту исчезает. Вы также должны быть осторожны с пейзажами, поскольку ветер вызывает движение.

Тем не менее, движение – это не всегда плохо. Размытие от движения может создавать действительно интересные эффекты. Кадр ниже выглядит как двойная экспозиция, но получился он таким потому, что камера была передвинута в середине процесса экспонирования. Движение от перемещения камеры не было зафиксировано, поскольку это произошло очень быстро относительно времени экспонирования.

Глубина резкости

В случае с камерой с объективом, чем меньше диафрагма, тем больше глубина резкости. Чем больше глубина резкости, тем больше диапазон расстояний, в которых предметы попадают в фокус. Маленькая глубина резкости означает, что если вы сфокусировались на 9 метрах от вас, в фокусе могут быть объекты от 8,5 м до 10 м. Если глубина резкости большая, в зону фокуса могут попасть объекты от 6 м до 12 м.

В случае с пинхол-камерой, всё будет в фокусе, или точнее, все будет в одинаковой мере сфокусировано. Если отверстие в пинхол-камере недостаточно маленькое или неправильной формы, все будет выглядеть одинаково размытым. Это избавляет вас от необходимости настраивать фокус в зависимости от расстояния до объекта съемки. Это также значит, что если вы фотографируете сцену с объектами, которые расположены очень близко к камере и теми, которые далеко от нее, все они будут в фокусе.

Искажение

Когда вы посмотрите на фотографию, сделанную при помощи широкоугольного объектива, вы заметите, что линии стен или лестниц, или чего угодно прямого, выглядят изогнутыми. Это связано с формой и круговым характером объективов. Этот феномен называется бочкообразная дисторсия. Объектив «рыбий глаз» демонстрирует крайнюю степень бочкообразной дисторсии, но этот эффект не появляется при работе с пинхол-камерой. Все прямые линии остаются прямыми. Это делает архитектуру прекрасным объектом для пинхол-фотографов. Фотографы, снимающие архитектуру, используют очень дорогое программное обеспечение для устранения данной проблемы, но с вашей пинхол-камерой вы будете готовы конкурировать с ними.

Создание собственной камеры

В интернете есть десятки уроков о том, как сделать пинхол-камеру из обувной коробки (или чего-то подобного). Все они могут создавать изображения, но большинство из них имеет серьёзные недостатки. Многие из них используют фотобумагу вместо пленки. С фотобумагой гораздо сложнее работать, чем с пленкой, и её гораздо сложнее раздобыть. Многие из конструкций в интернете снимают только один кадр, а затем вы должны разделить их и проявить бумагу или пленку, и, на мой взгляд, большинство из них имеют серьезные проблемы с долговечностью.

Я хотел создать дешевую, но более продвинутую камеру, которая имела бы надежный затвор, работала с 35мм пленкой, могла бы заряжаться и разряжаться при ярком освещении, и могла бы использоваться долгое время, не разваливаясь. И вот она!

Необходимые материалы:

  • Большой кусок пенокартона (пенокартон иностранного производителя может маркироваться как «foamboard» — прим. пер
    .) толщиной 5мм
  • Плоский кусок тонкого металла 2 см х 2 см из консервной банки
  • Три катушки от 35 мм (попросите вашего местного проявщика дать вам использованные пленки, из которых вы можете вытащить катушки)
  • Пластиковая дешевая шариковая ручка цилиндрической формы (трубка будет отрезана и использована в камере)
  • Черная акриловая краска
  • Хороший клей для творчества (Craft Glue)
  • Острый нож для резки пенокартона
  • Линейка
  • Иголка
  • Мелкозернистая наждачная бумага
  • Лампа или электронный фонарик
  • Металлическая прямая линейка для помощи в резке

Подписи на картинке:

  • Outer shell – Внешняя оболочка
  • Take-up Spool/Film Advance – Приемная катушка/Перемотка пленки
  • Rewind Knob Slot – Слот для головки обратной перемотки
  • Rewind Knob – Головка обратной перемотки
  • Shutter — Затвор
  • Pinhole Side – Сторона с отверстием

Сборка внешней оболочки

Камера после завершения может быть разделена на две основные части. Я буду назвать их сторона с отверстием и внешняя оболочка. Ниже два изображения. Первое – это не масштабированная схема для всех частей внешней оболочки. Второе показывает готовую внешнюю оболочку с подписанными деталями. Все кусочки соединены при помощи клея.

Подписи на картинке:

  • Backcut one – Задник – вырежьте один
  • Topcut one – Верхушка – вырежьте одну
  • Bottom – cut one – Дно – вырежьте одно
  • Short sidescut two – Короткие боковые части – вырежьте две

Сборка головки обратной перемотки

Эта головка может быть полностью отделена от камеры, когда внешняя оболочка и сторона с отверстием отделены друг от друга. Но слот для головки обратной перемотки, как показано на схеме сборки внешней оболочки, закрепляет ее на месте, когда внешняя оболочка и сторона с отверстием соединены.

Подписи на картинке:

  • Film Spool — Катушка от пленки
  • Cut here – Отрезать здесь
  • Ball Point Pen Barrel – Трубка из шариковой ручки
  • Notches – Выемки
  • * 21 мм должно быть видно, но сам обрезок от ручки должен быть длиннее, чтобы его можно было приклеить изнутри катушки.

Сборка стороны с отверстием

Это наиболее сложная часть камеры. Первоначальная конструкция напоминает внешнюю оболочку, но с приемной катушкой, самим отверстием и затвором. Изображения ниже показывают не масштабированную схему для всех частей, необходимых для первоначальной конструкции, и собранные и подписанные части.

Подписи на картинке:

  • FrontCut one – Передняя часть – вырежьте одну
  • Hole in the center – Отверстие по центру
  • TopCut one – Верхняя часть – вырежьте одну
  • Toward the front – К передней части
  • BottomCut one – Нижняя часть – вырежьте одну
  • SidesCut two — Стороны – вырежьте две
  • Spacers – Cut two – Распорки – вырежьте две
  • Takeup Spool Spacer Cut one – Прокладка для приемной катушки – вырежьте одну
  • Film Canister BlocksCut two – Блокаторы для кассеты с пленкой – вырежьте две

*Detail of the inside of the bottom – Детали внутренней стороны нижней части

Установка приемной катушки

Это самая хитрая часть всей конструкции. Вы должны склеить две части вместе через дырку на стороне с отверстием. Используйте клей экономно, потому что вам нужно, чтобы катушка могла свободно вращаться в данном отверстии. Вам не нужно, чтобы приемная катушка случайно приклеилась к самой камере.

Подписи на картинке:

  • Cut here – Отрезать здесь
  • The ends need to be sanded down so this gap is 11mm wide – Концы необходимо отшлифовать так, чтобы этот пробел составил 11 мм
  • This is a small piece of foam core board with glue on both ends. This gap should be squeezed shut and is open in the photo only for display purposes. – Это маленький кусок пенокартона с клеем на обоих концах.Этот зазор должен быть сжат, и открыт на этой фотографии лишь для демонстрационных целей.

Изготовление и установка пинхола

В кусочке металла 2 см х 2 см вам нужно сделать маленькую дырочку при помощи иголки. Это отверстие должно быть настолько маленьким, насколько это возможно. Если вы используете стандартную швейную иглу, это значит, что вам нужно пропустить через металл только самый ее кончик. Используйте маленький молоток и подложите что-нибудь под металл, чтобы защитить рабочую поверхность. Когда вы сделаете отверстие, обработайте его края с обеих сторон при помощи наждачной бумаги. Это не только выровняет отверстие, но и сделает металл тоньше, что также хорошо. После этого приклейте металл изнутри стороны с отверстием между двумя распорками так, чтобы он полностью закрывал квадратную дыру.

Изготовление и установка затвора

На первом изображении ниже показаны не масштабированные детали, необходимые для затвора. Две маленьких, изогнутых прокладки и кольцо будут приклеены на камеру. Сам затвор ни к чему не приклеивается. Затвор и две прокладки могут быть вырезаны из круглого куска такого же размера, как и кольцо, но не забудьте оставить с краю пространство для ручки. После приклеивания прокладок и кольца, дайте клею высохнуть, прежде чем вставлять затвор. Если затвор задвигается слишком плотно, не бойтесь немного его подрезать, или сильно сжать, чтобы сделать его тоньше. Второе изображение иллюстрирует установленный на камеру затвор с подписанными деталями.

Подписи на картинке:

  • Inner Diameter – Внутренний диаметр
  • Outer Diameter – Внешний диаметр
  • Ring — Кольцо
  • Spacers — Прокладки
  • Shutter — Затвор
  • Ringsized Circle – Круг размером с кольцо
  • Cut here – Отрезать здесь
  • Leave tab – Отставьте зазор под ручку

Подписи на картинке:

  • Spacers go under the ring here – Прокладки расположены здесь под кольцом
  • Ring – кольцо
  • Shutter (Not glued to anything) – Затвор (не приклеивается ни к чему)

Завершение камеры

Возьмите фонарик и камеру в темную комнату. Используйте свет, чтобы проверить все склеенные части. Есть шанс, что свет будет проходить, по крайней мере, через некоторые из них. Не беспокойтесь. Используйте черную краску, чтобы заполнить трещины и закрыть места утечки света. Для этого может потребоваться несколько слоев. Для особенно больших трещин используйте клей, чтобы заполнить их перед покраской.

Как вы можете видеть, я также декорировал мою камеру. Я очень лоялен к одному бренду, поэтому я добавил небольшую характерную черту данной компании на мой пинхол. Попробуйте идентифицировать бренд в комментариях!

Заправка пленки

Чтобы заправить пленку в камеру, положите камеру вниз стороной с кольцом так, чтобы верхняя часть была направлена от вас. Поместите катушку пленки 35мм в левую часть так, чтобы плоская сторона кассеты была сверху. Протяните пленку к приемной катушке и используйте ленту, чтобы закрепить ее. Проверните приемную катушку пару раз, чтобы убедиться, что она работает. Вставьте головку обратной перемотки, убедившись, что выемки сцепляются с катушкой пленки. Вы должны иметь возможность промотать некоторую часть пленки обратно в кассету посредством вращения этой головки, и когда вы вытягиваете пленку на приемную катушку, головка обратной перемотки должна вращаться.

Поместите сторону с отверстием во внешнюю оболочку камеры, и вы будете готовы к съемке. Когда вы закончите снимать, вы должны иметь возможность заправить пленку обратно в кассету, используя рычаг обратной перемотки. Если во время протяжки или обратной перемотки пленки возникает сильное трение, попробуйте вращать обе головки в одном направлении.

Съемка на вашу камеру

Вы можете закрепить эту камеру на штативе при помощи веревки или резинки. Вы также можете просто поместить ее на любую твердую поверхность. При коротких выдержках дрожания камеры во время вытаскивания затвора действительно достаточно, чтобы повлиять на качество вашего изображения. В подобных ситуациях возьмите камеру сверху, закрывая отверстие пальцами. Вытащите затвор. Поставьте камеру в необходимое место так, чтобы когда вы ее отпустите, она не тряслась. Затем быстро уберите руку от отверстия. Чтобы завершить экспонирование, проделайте все эти действия в обратном порядке.

Действуя таким образом, вы, по сути, используете руку как затвор. Корректное перекручивание кадра между каждым экспонированием может быть сложным, но я обнаружил, что если вы поворачиваете приемную катушку на один с половиной оборот, все должно быть в порядке. Межкадровое расстояние не будет точным и будет становиться больше по мере продвижения пленки, но вы избежите наложения кадров.

Я поставил точку на ручке для перемотки, так стало легче контролировать, как сильно я ее поворачиваю. Если вы собираетесь перекрутить пленку, и ручка поворачивается очень легко, возможно, пленка провисла и вам надо ее подтянуть перед перемоткой, просто держите это в уме во время работы с этой камерой. Фотография ниже демонстрирует технику с перекрыванием отверстия рукой.

Ну а теперь вперед, веселитесь и пробуйте!

Автор: Cameron Knight

Пинхол фотография

Пинхол – это простейший вид фотографического устройства, принцип действия которого основан на законе прямолинейного распространения света. К пинхолам относят камеры, которые не имеют объектива, вместо него используется маленькое отверстие диаметра менее миллиметра. Свет, распространяясь прямолинейно во всех направлениях от этого отверстия, создает изображение, одинаково сфокусированное в любой точке пространства. Получаемые с помощью пинхола оптические изображения отличаются огромной глубиной резкости.

Сегодня съемка таким простейшим безлинзовым фотоаппаратом становится все более популярной благодаря технической простоте и необычайно широким творческим возможностям, привлекающим внимание как начинающих, так и профессиональных фотографов.

Пинхол-камера является прародительницей всех современных фотоаппаратов. Упоминание о сформированном пинхолом изображении можно найти еще в работах философов Мо Цу в V веке до н. э. и Аристотеля в IV в. до н. э. Впервые изображение, полученное с помощью пинхола, было опубликовано астрономом Геммой Фрисиусом в 1545 году. Наконец, первая пинхол-фотография была получена в 50-е годы XIX столетия шотландским ученым Дэвидом Брюстером. Именно ему и принадлежит авторство этого термина – пинхол («pinhole» или «pin-hole»). Во второй половине XIX века многие фотографы обратились к экспериментам с пинхолами для того, чтобы передать в изображении определенную атмосферу или настроение. Массовое производство линзовых камер в XX веке привело к постепенному забвению пинхолов. Однако, в конце 60-х годов вновь начались эксперименты с пинхолами и интерес к этому виду фотографической съемки возвращается.

Как же работает пинхол-камера и в чем ее особенности? Лучи света, отраженные от объекта съемки, проходят через маленькое отверстие в стенке камеры и создают перевернутое изображение на фотопленке или фотобумаге. Таким образом, каждая точка исходного объекта формирует точку изображения на плоскости за отверстием. При этом, чем меньше размер отверстия в камере, тем резче будет полученное изображение. В тоже время при слишком маленьком размере отверстия свет будет его огибать, в результате чего резкость получаемого изображения понизится. Поэтому оптимальным считается размер отверстия от миллиметра до нескольких десятков микрон. Обычно оно проделывается в камере тонкой иглой в металлической фольге. Современные производители пинхол-камер используют для этой цели лазер, который позволяет контролировать точные размеры отверстия и получать абсолютно ровные края. Фотографический носитель можно поместить на любом расстоянии за отверстием.

Техническая простота конструкции пинхола обеспечивает широкий простор для экспериментов по созданию таких камер. Пинхол-камеры изготавливались из банок от кока-колы, обувных коробок, холодильников и других самых неожиданных предметов. Подобные камеры способны занимать целую площадь комнаты, благодаря чему зрители могут находиться как снаружи камеры, так и заходить внутрь нее. Но, пожалуй, самый популярный вариант конструкции пинхол-камеры – это изготовление камеры из обыкновенного спичечного коробка.

Пинхол из спичечного коробка

Все что для этого нужно в домашних условиях – лишь спичечный коробок, кусочек картона и фольги, моток изоленты, фотопленка, тонкая иголка и нож. В середине наружной части спичечного коробка вырезается отверстие, которое заклеивается алюминиевой фольгой. В ней с помощью иголки проделывается маленькое отверстие. Во внутренней части спичечного коробка прорезается рамка для кадра. Затвор пинхол-камеры делают из картона. Пленка проводиться изнутри коробка, а вся конструкция плотно заклеивается изолентой, чтобы в нее не проникал солнечный свет. Снимки с помощью такой пинхол-камеры получаются путем отодвигания картонки от отверстия в фольге на 3–10 секунд. Весь процесс изготовления камеры занимает всего полчаса.

Однозарядная пинхол-камера из банки от леденцов

Изображение, получаемое посредством пинхол-камеры, обладает своими уникальными особенностями. В первую очередь, это оптическое изображение не имеет такого распространенного в современной фотографии понятия, как глубина резкости. То есть объекты, расположенные близко и далеко от камеры, будут переданы одинаково резко. Все объекты, таким образом, сливаются в одну цельную картину, в которой нет разделения по планам. Пинхол в отличие от современных объективов передает реальность, никак не искажая ее.

Снимки, полученные с помощью пинхол-камеры, позволяют получить истинную картину миру, передать определенное настроение того или иного объекта. Особенностью такого изображения является еще и то, что оно не имеет каких-либо искажений. Хроматические и сферические аберрации, с которыми так борются производители линзовых камер, здесь просто не существуют. Оказывается, что для получения совершенного изображения совсем не требуются какие-либо оптические элементы или дорогостоящие линзы. Достаточно просто в домашних условиях самостоятельно сконструировать собственную пинхол-камеру.

Съемка с помощью пинхола заметно отличается от традиционной съемки посредством современных пленочных или цифровых фотоаппаратов. Прежде всего, для такой съемки обязательно используется штатив. Съемка при помощи пинхол-камеры также требует внимательного отношения к выдержке и точного расчета экспозиции. В частности, при съемке в пасмурный день или вечернее время выдержка может доходить до получаса и больше. Бывают ситуации, когда между открытием и закрытием затвора пинхол-камеры для создания качественного изображения, должно пройти несколько часов. При съемках в домашних условиях можно даже открыть затвор такой камеры при искусственном освещении и спокойно пойти поспать. Пинхол же четко зафиксирует то, что происходило в кадре за время экспозиции. Благодаря этому время словно становится осязаемым и начинает «жить» в каждой фотографии.

Современные цифровые камеры даруют нам возможность в оперативном режиме получить детализированную копию изображения благодаря своим уникальным техническим преимуществам. Однако, вместе с этим исчезает и определенное таинство или волшебство фотографии, которое было присуще процессу съемки в XIX и начале XX столетия. Работа с пинхол-камерой позволяет вернуться к истокам фотографии, к неспешному созданию правдивых и интересных снимков. В настоящее время пинхол-фотография становится все более популярной благодаря возможности поддерживать прямые взаимоотношения между фотографом и окружающим его миром.   Пинхол – это волшебный контакт с действительностью и широкое поле для творческих экспериментов.

Источник: Фотокомок.ру – фоторедактор онлайн (При копировании или цитировании активная ссылка обязательна.)

еще одна реальность – Anastasia Medvedeva

Текст – Артур Суилин
Фотографии – Анастасия Медведева

Передо мной лежит изящная коробочка из полированного красного дерева. Два золотистых диска, миниатюрная заслонка спереди, окошко с красным стеклом сзади. Внутри – практически ничего нет кроме стенок, выкрашенных черной краской. Что это – игрушка, сувенир? Нет, у этой коробочки есть практическое применение. В нее заряжается роликовая фотопленка и… в руках фотографа оказывается уникальный инструмент. Это – пинхол-камера. Прародитель всех современных фотоаппаратов. Незаслуженно забытый способ фиксации изображения, обладающий неповторимыми возможностями. Еще один способ выстроить взаимоотношения с реальностью, приближающий фотографа к реальности настолько близко, насколько это вообще возможно.

История

Основные принципы формирования изображения пинхолом впервые описаны в работах китайского философа Мо Цу в V в. до н.э. В восточном полушарии формирование изображения при прохождении света через маленькое отверстие описано Аристотелем в IV в. до н.э., однако Аристотель не смог найти объяснение этому феномену. Леонардо Да Винчи (1452-1519) описал пинхол в своих работах Codex Atlanticus и Manuscript D, однако эти описания оставались недоступны до 1797 года, когда они были расшифрованы. Первое опубликованное изображение пинхол-камеры встречается в работе астронома Гемма Фрисиуса De Radio Astronomica et Geometrica (1545). Он использовал пинхол для изучения солнечного затмения в 1544 году. Термин “Камера-обскура” впервые был использован Иоанном Кеплером (1571-1630). В то время этот термин обозначал затемненную комнату или тент, в одной стене которой было отверстие с линзой, т.е. конструкция отличалась от камеры-пинхола Фрисиуса. Линза делала изображение ярче и резче. Камера-обскура использовалась художниками для рисования пейзажей. Первая пинхол-фотография была получена шотландским ученым Дэвидом Брюстером в 1850-е годы. Он же изобрел термин “pinhole”, или “pin-hole”. Позже был предложен термин “stenopanic photography”, и в некоторых странах мира пинхол называют “стеноп”. Также используется термин “камера-обскура”, хотя изначально он относился к линзовым камерам.

В 1880-е годы под влиянием импрессионистов в фотографии появляется направление пикториализма, ставящее главной задачей передачу атмосферы, настроения, а не объективное фиксирование реальности. Пикториалисты много экспериментируют с пинхолами, в 1890 году фотография “The Onion Field“, сделанная пинхолом, занимает первое место на выставке Фотографического Общества Лондона. Пинхол-фотография становится популярной, создается коммерческое производство многоразовых и одноразовых пинхол-камер. Однако в двадцатом веке появляются дешевые массовые линзовые камеры, которые вытесняют пинхол. В 30-х годах двадцатого века пинхол уже практически забыт и только изредка используется для обучения.

Как работает пинхол

Принцип работы пинхола парадоксально прост и основан на законе прямолинейного распространения света. Лучи света, отраженные от объекта съемки, проходят через крохотное отверстие в стенке камеры и создают перевернутое изображение на чувствительном к свету носителе. В качестве носителя может выступать обыкновенная фотопленка, фотобумага, и даже цифровая матрица. Чем меньше размер отверстия, тем резче будет полученное изображение (размер отверстия фактически соответствует размеру пятна нерезкости на носителе). Однако при слишком маленьких отверстиях свет, согласно законам дифракции, будет огибать отверстие и резкость снова понизится. Оптимальный размер отверстия, в зависимости от размеров носителя – от миллиметра до нескольких десятков микрон. Исторически отверстие проделывалось тонкой иглой в металлической фольге (отсюда и название камеры: “pin” – острие, “hole” – отверстие). В современных пинхолах отверстие обычно прожигается лазером, что позволяет точно контролировать диаметр и получать абсолютно ровные края.

Свет, распространяясь прямолинейно во всех направлениях от отверстия, дает изображение, одинаково сфокусированное в любой точке пространства. Поэтому для пинхола формально не существует фокусного расстояния – фотографический носитель можно поместить на любом расстоянии за отверстием. Более того, носитель не обязан быть плоским – он может быть цилиндрическим, сферическим, и т.п. Вогнутый в сторону от отверстия носитель даже обладает преимуществом – уменьшается падение освещенности по краям кадра, так как свет в этом случае проходит одинаковое расстояние и до центра и до края кадра. Чтобы привязать параметры изображения пинхола к параметрам обычных линзовых камер, за фокусное расстояние обычно принимается расстояние от отверстия до носителя. Т.е пинхол с расстоянием до носителя 50 мм и размером носителя 6×6 см будет формировать изображение с примерно такими же перспективой и углом обзора, как широкоугольный 50мм объектив на среднеформатной камере. Простым удалением или приближением носителя изображения к отверстию можно получить сверхширокоугольную камеру, можно – “штатник”, а можно и “телеобъектив”.

Техническая простота пинхола дает простор для экспериментов по самостоятельному конструированию камер из самых неожиданных материалов. Известны пинхол-камеры, созданные из банок от пепси-колы, кассет от 35-миллиметровой пленки, обувных коробок, бочек, холодильников, фургонов. Поскольку никаких технических ограничений на размер камеры не существует, пинхол может занимать целую комнату. В одной стене комнаты создается отверстие, на противоположную стену проецируется изображение. Такие гигантские камеры неоднократно создавались в ходе художественных выставок, будучи одновременно и средством фиксации изображения, и арт-инсталляцией и наглядным пособием. Зрители могли находиться как снаружи такой камеры, так и заходить внутрь нее. Для проявки изображений размером 2×32 метра, созданного одной из таких невероятных камер на рулоне фотобумаги (Simon Read, Roundhouse, London, конец семидесятых), была создана специальная бригада рабочих, вооруженная ведрами с проявителем и губками!

Особенности изображения пинхола

Изображение, формируемое пинхолом, обладает уникальными особенностями, отличающими его от линзовых камер. Первая, из них, наиболее бросающаяся в глаза – отсутствие понятия “глубина резкости”. Как уже упоминалось выше, пинхол дает сфокусированное изображение на любом расстоянии от отверстия. Но это правило распространяется не только на изображение за отверстием, но и на изображение перед ним. Объекты, расположенные в нескольких сантиметрах от пинхола и объекты на линии горизонта будут переданы одинаково резко! Эта особенность открывает перед фотографом совершенно неожиданные творческие возможности, недоступные для линзовых камер. Понятия “далеко” и “близко” исчезают, сливаясь в одну цельную картину. Больше нет разделения по планам, муравей под ногами и дерево на вершине горы живут в кадре на равных правах. Такое изображение с бесконечной глубиной резкости соответствует тому, как мы смотрим на мир глазами, постоянно перефокусироваясь на объекте внимания.

Другая особенность пинхола – отсутствие каких бы то ни было искажений. Хроматические и сферические аберрации, астигматизм, все эти болезни линзовых камер, с которыми уже второе столетие борются конструкторы, пинхолу просто не присущи. Да, как это ни парадоксально, для получения совершенного изображения не нужны ни десятки оптических элементов, ни стекла с аномальным рассеянием, ни асферические линзы. Надо всего лишь… упростить конструкцию до абсолютного минимума. Особенно ярко эта особенность проявляется при съемке сверширокоугольным пинхолом. Можно получить неискаженное изображение с охватом, который достижим только для “фишай” объективов.

Последняя, но визуально самая важная особенность – рисунок изображения. Говорить о рисунке изображения пинхола не совсем правильно, поскольку пинхол передает реальность как она есть, не привнося ничего от себя. Любые, даже самые совершенные объективы, искажают реальность, преломляя ее через многочисленные линзы. Объектив активно “рисует” изображение, делая его таким, каким хотел конструктор, привнося в результат собственное “Я”. Пинхол просто отсекает лишние рассеянные лучи, никак не вмешиваясь в формирование изображения. Пинхол дает настоящую, истинную картину мира, какой ее наверное видит только сам Творец…

Изображение, формируемое пинхолом, не похоже на рисунок ни одного из современных объективов. Если попытаться отыскать аналогии, то ближе всего к пинхолу окажется рисунок монокля, еще одного образца оптической простоты. Рисунок пинхола такой же мягкий, но более строгий, без того буйства светов, которым славится монокль. У пинхола получается как бы немного отстраненное изображение, лишенное излишней конкретики и бьющей по глазам резкости современной оптики. Примерно таким же мы видим изображения в наших воспоминаниях, поэтому рисунок пинхола у многих подсознательно ассоциируется c понятием “вечность”.

Пинхол и время

Техника съемки пинхолом сильно отличается от техники съемки современными камерами. Всей своей сущностью он противостоит методике “увидел, нащелкал, и пошел дальше”, так распространившейся после появления цифровых камер. С пинхолом такое обращение невозможно. Дело в том, что через крохотное отверстие не может пройти много света. У пинхола очень маленькое эквивалентное значение диафрагмы. На практике это означает, что с выдержками короче секунды придется попрощаться раз и навсегда. Отсюда – непременное использование штатива, съемка с рук даже не обсуждается. В пасмурные дни или вечером выдержка может доходить до получаса и больше. Съемки в вечернее время требуют особого внимания, поскольку за время экспозиции освещенность может упасть в несколько раз. Можно попасть в ситуацию, когда затвор надо открыть днем, а закрыть уже ночью, это надо учитывать при расчете экспозиции. Движущиеся люди и машины при таких выдержках совершенно не мешают, их просто не будет видно. При съемке в условиях искусственного освещения можно открывать затвор, оставлять свет включенным и идти спать. К рассвету кадр будет проэкспонирован.

Взаимоотношения пинхола и времени вообще очень интересны. Человек визуально воспринимает мир короткими отрезками, в течение которых удерживается взгляд на одном объекте. Пинхол никуда не переводит взгляд и честно фиксирует все, что происходило в кадре за время экспозиции. Более того, события накапливаются в кадре и суммируются друг с другом. На пинхол-фотографиях можно увидеть как плывут облака, как поворачиваются вслед за солнцем растения, как движутся звезды на небе. Перед фотографом открывается новое неисследованное измерение, совершенно не замечаемое в обычной жизни – измерение времени. Время становится осязаемым, оно начинает жить в каждой фотографии. Это не те доли секунд, которые обычно эксплуатируются при спортивных съемках или съемках с проводкой. Работая с пинхолом, фотограф имеет дело с настоящим временем, с минутами и часами, переходящими в вечность.

Одновременно с регистрацией течения времени, пинхол “не замечает” быстро движущиеся объекты: идущие люди или накатывающиеся на берег волны для него практически не существуют. Все мимолетное, наносное, непостоянное – игнорируется. Остается только то, что имеет отношение к вечности.

Фотография как хлопок одной ладонью

Фотографы настолько привыкли наблюдать кадр в видоискатель перед съемкой, что это кажется естественным процессом, неотъемлемой частью фотографии. Сначала увидеть кадр глазами, потом поймать его в видоискателе, достроить, довести до совершенства и нажать на спуск. Фактически фотограф в момент съемки взаимодействует не с реальным объектом, а с картинкой в видоискателе. Возможны ли другие варианты? На первый взгляд ответ отрицателен, но после небольшой практики съемки пинхолом начинаешь понимать, что возможны. У пинхола не существует видоискателя. Свет, который попадает внутрь пинхол-камеры через отверстие, слишком слаб для того, чтобы проецировать его на матовое стекло. Можно использовать внешний видоискатель, но давайте на секунду остановимся и подумаем: а нужно ли? Всегда ли фотограф должен превизуализировать изображение перед съемкой? Не нарушается ли при этом естественность и простота взаимодействия с объектом съемки? Не появляются ли в кадре излишние логические построения, искусственно созданные фотографом во время визуализации и изначально объекту съемки не присущие? Не отбраковываются ли варианты построения кадра, случайно не прошедшие через “логический фильтр” фотографа, но изначально, интуитивно более верные? Не отбрасываются ли таким образом неожиданные открытия? Фотограф, отказавшийся от превизуализации, вынужден балансировать на тонкой грани между логикой и хаосом, алгеброй и гармонией, фотографией и нефотографией. Первые снимки, сделанные пинхолом, никуда не годятся, на них совсем не то, что ожидалось увидеть. На следующих хаос уменьшается, лучше, еще лучше, и в какой-то момент приходит понимание, что глядя в видоискатель, такие снимки сделать невозможно. Фотограф начинает ЧУВСТВОВАТЬ кадр, а не выстраивать его по логическим шаблонам. Логическая машина уходит на задний план, начинает активно работать интуиция. Это и есть то самое заветное состояние фотографического просветления, фотография без оглядки на видоискатель, дзэнский “хлопок одной ладонью”. Конечно, ошибки случаются, и в кадры время от времени врывается хаос. Но это не такая большая цена, ее вполне можно заплатить. Один хороший кадр важнее, чем несколько испорченных.

Пинхол как инструмент познания мира

В ускоряющемся современном мире у фотографа остается все меньше возможностей для диалога с объектом съемки. Цифровые камеры дарят оперативность и технические преимущества, одновременно отодвигая объект все дальше от фотографа. Фотограф часто смотрит уже не на оптическое изображение объекта, а на обработанную и пикселизированную его копию. Процесс съемки сводится к выбору той или иной встроенной возможности камеры и ее механистической активации, взаимодействие с объектом вне рамок интерфейса камеры практически исключено. Таинство, волшебство фотографии исчезают, исчезают и связанные с ними удивительные открытия и творческие прозрения. Работа с пинхолом позволяет вернуться к истокам фотографии, временам прямых и честных взаимоотношений фотографа с реальностью. Пинхол, с его правдивой и неспешной фиксацией изображения, убирает барьеры между фотографом и объектом съемки и заставляет поддерживать тесный, даже немного мистический контакт с действительностью. С пинхолом фотограф остается практически один на один с Творцом, между ним и окружающим миром нет ничего лишнего, ни линз, ни видоискателей, ни сложной механики, ни интеллектуальной электроники. В руках фотографа только заслонка затвора и рукоятка перемотки пленки. Так мало и одновременно так много…

Пинхол и современность

После длительного забвения, фотохудожники вновь начали экспериментировать с пинхолом в конце шестидесятых годов. В семидесятых появились первые публикации работ, сделанных пинхолом, в фотоизданиях, и интерес к пинхолу начал возрождаться. В 1975 году журнал “Популярная фотография” опубликовал статью “Пинхол для людей“, основанную на результатах арт-проекта с пятнадцатью тысячами пинхол-камер в Музее Искусств Филадельфии. В течение месяца каждому посетителю музея выдавался на входе заряженный одноразовый пинхол, чтобы посетитель мог сделать один снимок любого заинтересовавшего объекта в музее. Снимки проявлялись в публичной лаборатории музея и показывались в отдельной экспозиции по мере их накопления. В 1982 году была организована первая американская выставка пинхол-фотографии, а в 1988 – первая международная выставка “Through a Pinhole Darkly“, в музее искусств в Лонг-Айленде. На этой выставке экспонировались работы двадцати пяти фотографов. В том же году прошли вторая и третья международные выставки в Севилье, и Нью-Мехико.

В 1975 году начал выходить и выходит по сей день журнал “Pinhole Journal“. С момента первого выпуска журнал опубликовал работы более 200 фотографов, в его архивах находятся более 3000 изображений. С развитием интернета ресурсы, освещающие пинхол-фотографию, появились в онлайне. В 1995 году был открыт сайт Pinhole Resource, а в 1997 году заработал сайт Pinhole Visions, являющийся на сегодняшний день крупнейшим тематическим ресурсом, с разделами новостей, событий в мире пинхол-фотографии, галереей, форумами и списками почтовых рассылок. 29 апреля 2001 года был впервые проведен Всемирный День Пинхол-Фотографии (Worldwide Pinhole Photography Day – WPPD). Фотографы присылали работы, сделанные в этот день, на сайт организаторов, где эти работы публиковались в онлайне. С тех пор День Пинхол-Фотографии проводится каждый год в последнее воскресенье апреля. В 2005 году было прислано 1815 работ из 52 стран мира.

В восьмидесятых годах выпускалось около шести коммерческих моделей пинхол-камер. В настоящее время выпускается более 48 моделей восемнадцатью производителями из Америки, Азии, Европы и Австралии. Наиболее известные на сегодняшний день производители: Zero Image, Bender Photographic, Lensless Camera. Все производители торгуют по почте, заказать понравившуюся камеру через Internet сейчас очень легко. Отличаются камеры от разных производителей в основном внешним видом, ведь главное в пинхоле – его простота.



Русский пинхолист Иван Кочетов / Фотографы / Лучшие фотографии

Дата публикации: 03.10.2014

Современному фотолюбителю нелегко познать суть этого явления. Как можно фотографировать на камеру без линз, где в качестве объектива выступает всего лишь отверстие? И не просто фотографировать, а еще получать неплохие результаты. Фотограф-пинхолист Иван Кочетов рассказал нам о секретах пинхол-фотографии.

“Меня зовут Кочетов Иван. По-профессии я телеоператор, в свободное время погружаюсь в мир пинхол-фотографии.

Пинхол — это фотография без объектива или же безлинзовая фотография (lensless photography). В английском языке “pinhole” значит “отверстие, проделанное иголкой”. Её принцип основан прямолинейном распространении света, когда с помощью крошечного отверстия отсекаются все рассеянные лучи и на внутренние поверхности камеры проецируется перевёрнутое отражённое изображение. Прародителем пинхола следует считать камеру обскуру, отличие между ними только одно — внутри обскуры не предполагается наличие светочувствительного материала. Почему я говорю о “материале”, да потому что в пинхоле может быть заряжено всё что угодно: будь то плёнка, фотобумага или же сенсор цифровой камеры.

Пинхолом я занимаюсь с 2007-го года. Впервые я узнал об этом на лекции по оптике, которую вёл известный советский кинооператор Андрей Степанович Тюпкин. Тогда я ещё верил во всемогущество цифровых технологий и у меня в голове не укладывалось: как простая банка с дыркой может формировать изображение. Для начала я решил проколоть иголкой непрозрачную крышку от тушки моей плёночной зеркалки, и хотя качество и резкость были удручающими, все кому я их показывал (включая препода), отмечали хорошее чувство композиции. Затем, на первом курсе своего телевизионного института я решил подготовить для сдачи Оптики реферат по пинхолу и наткнулся в интернете на английский текст Джона Грэпстеда, который послужил мне основой для моей работы. И каково было моё удивление, когда спустя почти 8 лет сам Джон Грэпстед из США прокомментировал мои пинхольные работы, выложенные на фэйсбуке. Конечно, я поблагодарил его за ту помощь, которую он мне оказал, сам того не подозревая.

Особенность пинхола заключается в том, что чем больше размер кадра, тем лучше. На средний формат, а тем более листовую плёнку или проще получить резкую детализированную фотографию, нежели на 35-мм камеру с присобаченной пинхольной крышкой. Здесь представлены цветные фотографии, которые я отснял на свою фотокамеру Holga, переделанную в пинхол путём удаления объектива и затвора. Короткое фокусное расстояние (т.е. расстояние от дырки до плёнки) в 28 мм обеспечивает широкий угол обзора — порядка 100 градусов. А дырка в 0,18 мм — резкую детализированную картинку. Я использовал цветную негативную плёнку Kodak portra 160 тип 120 и сканер Nikon Coolscan 9000.

Среди особенностей и “неповторимого рисунка пинхола” следует отметить большое виньетирование на широком угле, что придаёт фотографиям неповторимое обаяние и “ломографичность”, световую дифракцию — т.е. расслоение белого цвета на спектр, особенно хорошо заметное, когда солнце находится к кадре и светит в отверстие, рекордно тёмную диафрагму (относительное отверстие у пинхола колеблется от f/90 до f/300, что можно сравнить с со 64-кратным нейтрально-серым светофильтром, накрученным на объектив с диафрагмой 22, в связи с чем выдержка днём измеряется несколькими секундами — необходимо носить с собой штатив или же научиться снимать с уровня земли. Отсюда и необычные ракурсы и смазанные суетливые люди. Пинхол фотография пропитана патетикой созерцания. Это прикосновение к вечности и попытка увидеть мир таким, каким без специальных присполоблений (пинхол-камер) его увидеть невозможно.

Люблю фотографировать Москву. Так Москва Сити я снял на банку из под кофе, куда после определённых приготовлений поместил ч/б плёнку 9х12. Экспозиция длилась 10 секунд, после чего я проявил плёнку и отпечатал её контактом.

Собираюсь в путешествие — беру свою “пинхольгу” с собой. Так этой весной я посещал республику Калмыкию и фотографировал там местные достопримечательности.

Этой осенью был в Израиле, где отснял четыре цветные плёнки среднего формата. Везде моя камера удивляла и привлекала к себе внимание.

Мои работы можно посмотреть на vk.com/dark_сameraman. Также я веду в контакте группу по фотографии “Ручная оптическая печать”.

Делаем пинхол-камеру из спичечного коробка

1. Достаньте внутреннюю часть коробка — лоток для спичек. Начертите кадровое окно — прямоугольник 36 × 24 мм (у вас получатся стандартные прямоугольные фотографии, которые будет легче напечатать в фотостудии) — и вырежьте его резаком. Любые неровности отразятся на снимке.

2. Закрасьте коробок изнутри чёрным маркером, чтобы поверхность не отсвечивала.

3. Вырежьте прямо по центру коробка квадрат 6 × 6 мм.

4. Вырежьте из алюминиевой банки квадрат 15 × 15 мм и сделайте иглой аккуратное отверстие по центру. Оно должно едва просвечивать. Чем меньше будет отверстие, тем качественнее получится фотография.

5. Закрасьте обратную сторону отверстия маркером (чтобы избежать бликов).

6. Положите алюминиевый квадрат закрашенной стороной на 6‑миллиметровое квадратное отверстие в коробке.

7. Закрепите изолентой на внешней стороне коробка ровно по центру алюминиевую заготовку с отверстием, обмотайте коробок изолентой, не перекрывая отверстие.

8. Вырежьте из чёрного картона два кусочка — квадратный 32 × 32 мм и прямоугольный 25 × 40 мм. В цент­ре квадрата сделайте отверстие 6 × 6 мм.

9. Приклейте квадрат с трёх сторон к коробку так, чтобы 6‑миллиметровые углубления совпали.

10. Вставьте прямоугольник — затвор в получившийся кармашек.

11. Отрежьте хвостик фотоленты. Протяните плёнку через спичечный коробок матовой стороной к отверстию.

12. Склейте концы фотоплёнок (новой и старой) скотчем, чтобы они максимально совпали.

13. Вдвиньте спичечный лоток в коробок.

14. Намотайте плёнку, чтобы катушки вплотную прилегали к коробку. Обмотайте пинхол-камеру изолентой. Чтобы перематывать плёнку, вставьте что-нибудь в катушку старой плёнки — например, кольцо-открывашку.

15. Камера готова. Убедитесь, что затвор закрыт. Фотографировать нужно опираясь на что-либо или со штатива, иначе снимок смажется. Время зависит от освещённости: чем темнее, тем дольше нужно держать затвор открытым.

«НЮАНСЫ» – выставка пинхол-фотографии

Это продолжение проекта «Игра в классику». Первая выставка демонстрировалась в Минске и Вильнюсе два года назад и вызвала большой интерес у зрителей. И вот – долгожданное продолжение.


фото на афише Ugo Marinelli (Italy)

Почему «Игра в классику»? При создании проекта, авторы вдохновились структурой романа Хулио Кортасара «Игра в Классики». Это пять тематических выставок («книг»), связанных между собой лишь способом получения фотографического изображения. Темой первой выставки, состоявшейся в 2016 году, был «Человек».

Продолжает проект тема обнаженного тела. В экспозиции — около ста работ авторов из Беларуси, Литвы, Великобритании, Аргентины, Италии, Турции, Венгрии, Польши, Украины и России. Это и одиночные фотографии, и серии.

Зритель увидит очень разную фотографию, разное отношение и разную интерпретацию темы ню. Визуальные особенности пинхол-фотографии помогают объединить экспозицию и погрузить зрителя в магию истинной светописи. Классическая аналоговая камера, едва заметное глазу крошечное отверстие, пробитое в металлической пластине. Луч света и — где-то здесь случается волшебство. Момент уже не повторится никогда, а его отпечаток – есть. Мягкий, призрачный, построенный на нюансах – эти особенности пикториальной фотографии создают идеальный фон для «разговора» о красоте, ее призрачности, о времени и пространстве.

Пинхол – это особая атмосфера и особая философия. Это игра для взрослых, сохранивших детскую страсть к мечтам. Без условностей и рамок, это чистое творчество, с полным погружением в момент. Автор создает намерение, дает импульс, а дальше присоединяются высшие силы. И на небольшом листе фотопленки остается изображение, истинное по своей природе. Ничего лишнего, ничего искусственно привнесенного. Идеальная возможность уловить и попытаться передать магию обнаженного тела.

Автор концепции и куратор: Виктор Сеньков
Организатор: Союз фотографов в Беларуси

Партнеры: koler.by, УП «Спринкс», Strateg Group

Контакты:
+375 17 327 10 75 (Музей кино)
+375 44 736 31 69 (БОО фотографов)

Где: Музей истории белорусского кино (Минск, ул. Свердлова, 4)
Время работы: ежедневно с 11-00 до 19-00 (касса до 18-30), 8 марта выходной
Когда: 14 февраля – 10 марта 2019 года

Ограничение по возрасту: 18+
Стоимость: по входным билетам Музея кино







Взгляд на точечное отверстие

Пациент может обратиться к вам в офис с ухудшенным зрением по любому количеству причин, от чего-то столь же доброкачественного, как неисправленная ошибка рефракции, до серьезной патологии. Даже в тех случаях, когда комбинация факторов влияет на зрение, способность различать сопутствующую глазную патологию и аномалию рефракции является обязательной. Несмотря на современные высокотехнологичные инструменты, такие как авторефракторы или измеритель потенциальной остроты зрения (PAM), и многие другие, многие OD обращаются к проверенному и низкотехнологичному варианту: окклюдеру точечного отверстия.

Объяснение оптики

Пинхол-окклюдеры — недорогие и легкодоступные инструменты, которые состоят из множества маленьких отверстий на темном фоне. Они доступны для покупки или, в некоторых случаях, их можно даже сделать путем пробивания отверстий от 1 до 2 мм в темной карточке. 1

Окклюдер точечного отверстия работает по той же схеме, что и сужение зрачка в ярких условиях, вызывая улучшение остроты зрения. Благодаря меньшему зрачку уменьшаются эффекты незначительных глазных аномалий, таких как аномалия рефракции, парацентральная роговица или помутнение хрусталика.

«Эффект точечного отверстия» — это оптическая концепция, предполагающая, что чем меньше размер зрачка, тем меньше расфокусировка из-за сферических аберраций. Когда свет проходит через маленькое отверстие или зрачок, все несфокусированные лучи блокируются, и только сфокусированный свет попадает на сетчатку, образуя четкое изображение. 1,2 Напротив, пациенты с очень большими зрачками, будь то физиологические или фармакологические расширения, испытывают «двоение» изображения или размытый ореол вокруг резкого изображения. 3

Размер апертуры точечного отверстия или размер зрачка является важным фактором. Хотя, как уже упоминалось, есть большое преимущество в ограничении попадания маргинальных и несфокусированных лучей на сетчатку с использованием небольшой апертуры, точечное отверстие или слишком маленький зрачок могут вызвать дифракцию и потерю разрешения. 1 Дифракция возникает, когда световая волна разбивается о край апертуры, что ограничивает количество деталей, доступных для формирования четкого изображения сетчатки. 4 Кроме того, слишком маленькое точечное отверстие снижает освещенность сетчатки.Клиническое исследование, оценивающее размер точечного отверстия, пришло к выводу, что диаметр от 0,94 до 1,75 мм является наиболее эффективным, поскольку большинство инструментов на рынке имеют апертуру приблизительно 1,2 мм. 5

Сужение зрачка также участвует в близкой триаде аккомодации, конвергенции и миоза. Баланс этих факторов важен для увеличения глубины резкости и помогает получить четкое изображение вблизи. Эффект сужения зрачка или использования точечного отверстия таков, что последующее увеличение глубины фокуса снижает требуемую потребность в аккомодации. 3


Из-за эффектов ограничения светового рассеяния и последующего размытия точечное отверстие может служить быстрым тестом для определения необходимости дальнейшего исследования основных глазных патологий, если зрение не работает. улучшить с точечным отверстием. Щелкните изображение для увеличения.

Пинхол на практике

Очевидное преимущество использования этого оптического принципа в клинической практике — различать снижение остроты зрения, вызванное аномалией рефракции, и наличие патологии.Когда острота зрения пациента не составляет 20/20, несмотря на точечное отверстие, требуется дальнейшее исследование для определения первопричины.

Это также полезный инструмент для проверки остроты зрения с максимальной коррекцией у пациентов, для которых выполнение рефракции не требуется или затруднено. 6 На практике, точечная острота зрения может использоваться для документирования зрения пациента, возвращающегося для последующего медицинского наблюдения; Обычная рефракция не показана, но иногда пациент не приносит на прием свои современные очки или коррекцию контактных линз.

Еще одно достойное применение — измерение потенциальной остроты зрения после удаления катаракты. Пинхол с потенциальной остротой зрения (PAP) — это монокулярный тест, в котором используется окклюдер для точечного сканирования для наблюдения за ближайшей целью при ярком освещении для прогнозирования состояния зрения в послеоперационном периоде.

Пациент сначала расширяется, чтобы он мог искать субъективно более четкую область, которая может быть менее закрыта из-за помутнения хрусталика. Затем пациентов просят прочитать буквы на ближайшей карте, ярко освещенной трансиллюминатором.Важность использования прямого яркого освещения состоит в том, чтобы компенсировать снижение освещенности как из-за уменьшенного размера обзора, так и из-за самой катаракты. Интенсивность света также помогает уменьшить эффект светорассеяния, присущий катаракте. 2,3 Острота зрения с максимальной коррекцией, измеренная с помощью PAP, коррелирует с ожидаемым зрительным результатом после операции по удалению катаракты.

Аналогичным тестом является тест PAM, который требует дополнительного и более дорогостоящего оборудования для проецирования.В исследовании, сравнивающем точность тестирования PAP и PAM, оба метода были похожи в определении визуального результата после операции по удалению катаракты, хотя PAM обеспечил немного более точную корреляцию. 3

Использование точечной остроты зрения может дать клиницисту много важной информации. Он функционирует как быстрый инструмент для скрининга наиболее скорректированной остроты зрения без использования рефракционных методов. Это также предполагает, что если и когда точечное отверстие не улучшает зрение, ухудшение зрения, вероятно, является результатом патологии, будь то структурный дефект или функциональное изменение. Кроме того, это легкодоступная и экономичная альтернатива для определения послеоперационных конечных точек зрения у пациентов, перенесших операцию по удалению катаракты.

Окклюдер и пинхол

Возможно, у вас недавно проверяли зрение. Вы смотрели через окклюдер (черная штука, которая выглядит как действительно плохо сделанная карнавальная маска) правым глазом, смотрящим через отверстие. Вы не смогли прочитать до конца таблицы. Буквы стали расплывчатыми, вы заикались, прищуривали глаза и изо всех сил пытались продвинуть его дальше по глазной карте.

Затем ваш техник говорит вам: «Постарайтесь не щуриться. Вот, давайте посмотрим, поможет ли это… », когда он / она отводит окклюдер от вашего глаза и опускает дополнительную черную пластиковую насадку. «А теперь подержи это и найди маленькую дырочку, чтобы заглянуть».

«Держи его, как , этот ?» Вы спрашиваете, прижимая к лбу то, что сейчас кажется сплошной маской из черного пластика. Вы перемещаете окклюдер, находите отверстие для фокусировки и восклицаете: «О, ВАУ! Я могу прочитать это сейчас, что происходит? Могу я сделать из них очки? »

Это то, что мы называем остротой крошечного отверстия .По сути, мы заставляем вас щуриться (я знаю, как раз то, что мы сказали вам не делать).

Когда мы впервые проверили ваше зрение, мы хотим узнать, насколько вы остро не прищурились. Когда у вас начнутся проблемы, мы можем опустить точечные отверстия, чтобы посмотреть, может ли помочь смена линз.

Я говорю людям, что он действует так же, как и те камеры-обскуры из детства. Многие из нас в детстве делали их из коробок или банок с хлопьями. Необходимыми материалами были закрытый ящик (ваш глаз) и крошечное отверстие, через которое может пройти только небольшой луч света.Небольшое отверстие, через которое проходит только крошечный луч света, дольше удерживает изображение в фокусе, когда он попадает в заднюю часть коробки. Таким образом, небольшой луч света будет дольше удерживать изображение в фокусе, достигая задней части глаза. Вот почему мы, естественно, прищуриваемся, когда изо всех сил пытаемся что-то увидеть. С помощью пинхол-теста ваш техник сообщает врачу, можно ли прояснить изображение до того, как оно достигнет сетчатки, тем самым улучшая ваше зрение. Если это так, он служит хорошим ориентиром для того, где мы ожидаем, что вы попадете на глазную диаграмму после вашего refraction — или проверки очков.

Это не гарантирует, что смена очков будет соответствовать точному результату точечного отверстия, но дает нам знать, какая часть глаза затронута. Если ваше зрение улучшается при использовании точечного отверстия, скорее всего, передняя часть глаза является причиной размытого изображения (роговица или хрусталик). Если зрение не улучшается с помощью пинхол-теста, вероятно, поражена задняя часть глаза (стекловидное тело или сетчатка).

Это то же самое явление, которое происходит, когда мы просим вас снять очки и посмотреть на большую букву «E», пока мы светим ярким светом вам в глаза. Мы проверяем реакцию зрачков, но при этом заставляем ваши зрачки сужаться, создавая эффект точечного отверстия. Затем вы говорите: «О, буква E стала намного четче, когда вы направили этот свет в мои глаза!»

«Фантастика!» мы говорим. «Мы уже улучшаем ваше зрение и даже не прописали вам новые очки».

Характеристики фотографии обскуры

Фотография обскуры

Характеристики, которые различают фотографии с обскурами, в основном четыре, как указано здесь ниже:

  1. Камера-обскура не имеет объектива, но использует крошечное отверстие для фокусировки изображений.
  2. Фотографии, сделанные камерой-обскурой, обладают бесконечной глубиной резкости, полученное изображение оказывается в фокусе.
  3. Камера-обскура не имеет объектива, широкоугольные снимки получаются совершенно прямолинейными.
  4. Камера-обскура обычно требует большой выдержки, по этой причине движущиеся объекты размываются. В случае, если объект будет двигаться быстрее, на пленке не появится.

Фотографии, полученные с помощью камеры-обскуры, обладают бесконечной глубиной резкости и всегда будут в фокусе, но обычно получаются менее резкими, чем фотографии, полученные с помощью камеры с объективом.Это типичное размытие вокруг изображений зависит от геометрии точечного отверстия и того, как это проведет свет внутрь камеры. На рисунке ниже показано, как лучи света, отраженные объектом фотографии, проходят через отверстие, которое не может сходить лучи к точке фокусировки, например, в камере с объективом. Однако через известную размер отверстия позволяет уменьшить эффект размытия контуров фотографий.

«Эскиз выше показывает причину эффекта размытия при съемке с отверстиями.Субъект A создает фотограмму D с расширенными контурами зазора E , это вызвано эффектом точечного отверстия C который не проводит световые лучи в фокус ».

В случае широкоугольной фотографии лучше всего подойдет камера-обскура. Благодаря камерам-обскурам с удобными размерами, можно воспользоваться преимуществом способности крошечных отверстий для сохранения неизменной линейности световых лучей, что Свойство обеспечивает широкоугольные фотографии без типичных искажений, получаемых при использовании широкоугольного объектива или «рыбьего глаза».

«Пример широкоугольной фотографии, выполненной нашей точечной Auloma Panorama 6×12.»

Как упоминалось выше, одной из основных характеристик фотографии-обскуры является время экспозиции. Камеры-обскуры не оборудованы какой-либо системой для управления временем экспозиции, только с помощью исчисления можно определить отверстие-обскуры. время. Время открытия точечного отверстия зависит от трех факторов: окружающего освещения, чувствительности пленки и типичного для камеры отношения диафрагмы.Однако, кроме того, можно учитывать также реактивность человека открывать и закрывать точечное отверстие. Реактивность человека исключает возможность делать фотографии с помощью камеры-обскуры, которая требует сочетания светочувствительности / чувствительности пленки, что приводит к времени экспозиции менее секунды, потому что для человека это не так быстро открывать и закрывать точечное отверстие за время меньше секунды, без передержки пленки. По этой причине фотографии с обскурами предпочитают длительную выдержку, это означает, что движущиеся объекты будут размытыми или не будут отображаться на фотографиях.

«Пример фотографии-обскуры с длинной выдержкой, время открытия затвора 14 сек, использовалась камера-обскура Auloma Curva-45. Как видите, можно различить силуэт зрителя кто восхищался моделью автомобиля на время короче времени выдержки ».

На первый взгляд, фотография с отверстиями может показаться старым плохим способом выполнения снимков, но это неправильно. Мы знаем, что многие фотографы хотят делиться снимками в соцсетях и использовать негативные сканеры для публикации своих работ в сети. Если допустить, что негатив, полученный камерой-обскурой, отсканированный и отображаемый на мониторе ПК, сильно отличается от снимка, полученного цифровой камерой, если вы маньяк высокой четкости пикселей, возможно, вы будете недовольны этим. это вид фотографирования, но, к вашему сведению, существует огромное количество любителей точечных отверстий, потому что для них снимки крошечных отверстий просто потрясающие. Однако, чтобы оценить фотографию, сделанную камерой-обскурой, не теряйте время, чтобы увидеть широкое изображение на Наилучший результат при печати на экране дает фотография с отверстиями.

«Пример камеры-обскуры последнего поколения. Эти камеры-обскуры обладают некоторыми техническими характеристиками, которые делают их похожими на традиционные аналоговые камеры».


Ознакомьтесь со всеми нашими моделями камер-обскур ❱

Перейти в интернет-магазин ❱

Изучение оптики-обскуры и преимуществ использования линз по сравнению с обскуром

Видение, возможно, является наиболее убедительным человеческим чувством. Слова, истории и звуки позволяют нам представить странных зверей и далекие миры, но видение заставляет нас искренне верить в их существование.Вот почему мы прилагаем так много усилий для исправления оптики наших глаз, когда они не работают, будь то очки, контактные линзы или хирургия. Но если вы в затруднительном положении, с затуманенными глазами или без очков, есть простой трюк, который позволит вам четко видеть. Просто сделайте пальцами крошечную дырочку, посмотрите сквозь нее, и мир снова станет ясным. Это работает независимо от того, насколько размытым ваше зрение. Снимите очки и попробуйте.

Удивительно, правда? Но чтобы объяснить это волшебство, нам просто нужно вспомнить, как работает зрение.Свет распространяется от источника наружу, отражается от объектов на своем пути, попадает в ваш глаз и попадает на сетчатку, где формирует изображение. Если бы у вашего глаза не было линзы, свет от одного источника попадал бы на сетчатку во множестве мест и приводил к размазанному беспорядку, что и происходит, когда я снимаю линзу с камеры. Линза фокусирует этот рассеянный свет, формируя четкое изображение на сетчатке глаза. И после небольшого возбуждения светочувствительных нервов и интерпретации вашего мозга, вы видите.

Но подождите — когда мы смотрим на объект, фон и передний план обычно размыты, потому что линза может фокусировать только свет, исходящий с одного расстояния. Если объект находится слишком близко или слишком далеко, его свет снова будет распространяться на вашей сетчатке, оставляя вас размытым. К счастью, мышцы наших глаз позволяют нам адаптироваться, сжимая линзу, что изменяет ее фокусное расстояние, поэтому мы можем видеть на разных расстояниях, кроме тех случаев, когда мы не можем или когда наши линзы повреждены, и в этом случае нам нужны очки.

В отличие от линз, точечное отверстие или другое маленькое отверстие может фокусировать свет, исходящий с любого расстояния. Поскольку это такое маленькое отверстие, оно позволяет свету проходить только в одном месте и, следовательно, только в одном направлении от любого конкретного источника. Так что нет размытия и все в фокусе.

Если вы знакомы с фотографией, вот почему использование все меньших и меньших диафрагм позволяет сфокусировать все на фотографии. Конечно, небольшие отверстия, такие как точечные отверстия и апертуры камеры, создают четкие изображения, блокируя, а не фокусируя свет, поэтому изображения намного темнее, что является основной причиной, по которой мы используем линзы, а не точечные отверстия для очков, телескопов и глаз.И все же, в крайнем случае, просмотр сквозь крошечное отверстие, проделанное пальцами, может помочь вам увидеть. Теперь вы понимаете, почему?

Pin_and _hole

Pin_and _hole Штифт и отверстие

Решите загадку перевернутой булавки

Материалы

  • Банка для пленки (черный непрозрачный пластик)
  • канцелярская кнопка или канцелярская кнопка
  • общий штифт
  • матовая лента (например, Scotch Magic Tape)
  • 2 лампы накаливания без лампы одна красная одна зеленая
  • розетки для двух лампочек выше
  • маленький фонарик
  • ящик для жучков (малая лупа)
  • белая бумага или картон

Сборка

Снимите верхнюю часть банки с пленкой.

Используйте канцелярскую кнопку, чтобы сделать отверстие в центре нижней части фильм может. Вращайте булавку, проделывая отверстие, чтобы получилось чистое круглое отверстие. Канцелярская кнопка сделает отверстие больше и полезнее, чем канцелярская кнопка. общий штифт.

Исследование 1 Перевернутый штифт Пазл

Действия и уведомление

Протолкните штифт изнутри через середину одного из изогнутые стороны Filmcan. Посмотрите в открытый конец зрителя и попробуйте найти изображение булавки, глядя на яркий свет сквозь точечное отверстие.Это может занять некоторое время, но вы увидите перевернутый изображение булавки в отверстии.

Некоторые вопросы, которые люди задают, когда видят это:

Почему изображение булавки перевернуто?
Почему вообще есть изображение?
Почему кажется, что он находится по ту сторону отверстия?

Попытайтесь выяснить это самостоятельно, прежде чем продолжить.

Что вы видите

Следующие эксперименты могут помочь вам сформировать теорию того, что это происходит.

(Если вы не видите булавку, сдвиньте карточку 3×5 сверху вниз над открытым концом пленки можно, пока вы смотрите на канцелярскую кнопку дыра в дальнем конце. Вы увидите, как темный занавес поднимается над дно!)

Пленка может Camera Obscura

Закройте открытый конец банки с пленкой двумя кусочками матового Лента.

Стоя в затемненной комнате или в тени, направьте вниз пленки может с отверстием в сторону ярко освещенной сцены (для Например, смотреть на улицу через окно).Посмотрите на матовую ленту конец пленки можно держать примерно в футе от глаз.

Вы увидите перевернутое изображение сцены на матовой ленте. Вы сделали камеру-обскуру или камеру-обскуру.

Выключите в комнате весь свет, кроме двух лампы накаливания, одна красная и одна зеленая, которые должны быть примерно на расстоянии фута.

Направьте нижнюю часть канистры с точечным отверстием в сторону источников света. наблюдайте за изображениями огней с помощью камеры-обскуры.

Обратите внимание, как перевернуты изображения точечных отверстий. Правая лампа изображены на левой стороне ленты и наоборот. Или для цвета слепым, прикройте пальцем одну из лампочек и обратите внимание, какое изображение заблокировано.

Что вы видите

Исследуйте, как расстояние между изображениями ламп зависит от расстояния между отверстием и лампами.

Вы также можете исследовать ярко освещенную булавку с помощью вашей пленочной камеры. обскура, если в комнате темно.

Что происходит

Свет распространяется по прямым линиям. В частности, свет распространяется в прямые линии через отверстие. Так свет, что начинается слева отверстия проходит через отверстие и заканчивается справа.

Чтобы создать изображение, весь свет, который оставляет каждую точку на объект (булавка) и заканчивается на ленте, должны прибыть в одну точку на Лента. Точечное отверстие создает изображение, потому что весь уходящий свет одна точка на штифте и проходит через точечное отверстие достигает одной точки точки на экране (независимо от того, где находится экран.)

Чтобы действительно понять, как работают точечные отверстия, сделайте точечное отверстие. струнная разведка.

Взгляд через отверстие

Действия и уведомление

Удалите матовую ленту с нижней части банки для пленки.

Включите свет в комнате или выйдите на улицу.

Держите открытый конец банки с пленкой перед одним из глаз и близко или касаясь вашего лица.

Наблюдайте за миром через пленку.

Мир кажется перевернутым.

Тем не менее, когда лента была на месте, мир оказался перевернутым. .

Держите булавку за пределами банки, обратите внимание, что она находится лицевой стороной вверх.

Вставьте булавку обратно в банку, затем замените ленту. Укажите точечное отверстие при ярком свете.

Обратите внимание на тень от штифта на ленте.

(Если вы не видите движения тени, пленку можно приблизить к яркий свет или используйте более яркий свет.)

Обратите внимание, что тень направлена ​​вверх.

Что происходит?

Обратите внимание на то, что изображение мира с отверстиями перевернуто на ленты, но вы видите изображение мира правой стороной вверх, когда смотрите прямо на мир своими глазами.

Обратите внимание, что тень от штифта на ленте направлена ​​вверх, но вы видите это вверх ногами.

Это потому, что ваш мозг переворачивает изображение на вашем сетчатка.

Лупа с точечным отверстием

Действия и уведомление

Сделайте точечное отверстие в крышке банки с пленкой и используйте его как точечное отверстие. лупа.

Посмотрите на эту страницу через отверстие. Подойдите ближе к странице, чтобы закройте, что без точечного отверстия все надписи выглядят как размытие.Посмотрите в отверстие и обратите внимание, что надпись четко видна. удобочитаемый.

Когда вы подходите очень близко, надпись даже кажется увеличенной.

Снимите очки, если вы в них заметили, что страница расплывчато, то обратите внимание, что вы все еще можете прочитать страницу через точечное отверстие.

Что происходит

Даже если хрусталик вашего глаза не может мир на сетчатке глаза, точечное отверстие может создать изображение.

У вас мало опыта видения четких изображений очень близких объекты, так что многие люди воспринимают эти изображения как увеличенные.(См. Выставку лупы-обскуры в Эксплоратории.)

Bugbox модель вашего глаза

Действия и уведомление

Хрусталик вашего глаза (я включаю роговицу и хрусталик вместе, когда Я говорю «линза».) Создает реальное изображение далеких объектов на вашем сетчатка. Хрусталик вашего глаза не может создать реальное изображение с близкого расстояния. объекты. Попробуйте прочитать эту страницу, когда она находится на расстоянии всего одного пальца от твой глаз. Буквы будут размытыми, потому что они расположены слишком близко к ваш глаз будет отображен на сетчатке.

Вы можете использовать небольшую лупу с коротким фокусным расстоянием, чтобы сделать модель вашего глаза. Объектив с коробкой от жуков — идеальный недорогой объектив для использовать.

Поместите лист белой бумаги на дно коробки с жучками (или низ заклеить матовым скотчем). Держите мини-огонь с его передняя снята рядом с линзой жучка. Здесь не будет изображение на бумаге. Отодвиньте минимаг свет от жучка на на некотором расстоянии на бумаге появится изображение мини-метки.Коробка с жучками, как и ваш глаз, не может сформировать изображение объекта ближе чем какое-то минимальное расстояние.

Включите потолочный светильник. Отделите линзу от коробки. содержащий бумажный экран. Держите линзу между верхним светом. и бумага. Медленно отодвиньте линзу от бумаги. Некоторые расстояние изображение верхнего света появится на бумаге. Обратите внимание, что изображение перевернуто справа налево и сверху вниз. Это модель того, как глаз формирует изображения.

Стоя в затемненной комнате или в тени, держите кусок белую бумагу так, чтобы одна сторона была обращена к ярко освещенному месту на улице.Начните с того, что линза касается бумаги. Медленно отодвиньте объектив из бумаги. На некотором расстоянии на экране появится изображение сцены. бумага. Изображение будет перевернутым. На этом этапе вы можете спросите, если изображение мира на вашей сетчатке перевернуто, зачем Я вижу это правильно?

Что происходит?

Ваша роговица и хрусталик движутся перевернутыми и перевернутыми справа налево. изображение на сетчатке.

Ваш мозг переворачивает изображение.

Вы воспринимаете изображение как не перевернутое и не перевернутое.

Вернуться к штифту и точечному отверстию загадка

Начните с рассмотрения обычной булавки, удерживаемой на расстоянии 25 или более см (10 дюймов) от ваш глаз, ваш глаз-мозг «видит» булавку правой стороной вверх.

посмотрите на булавку, вы увидите вертикальную булавку.

Удерживайте открытый конец банки с пленкой отверстием для канцелярской кнопки в база перед глазами и рядом с ними. Посмотрите через отверстие на общий штифт. Вы видите булавку через отверстие, это правая сторона вверх.

Если вы поднесете булавку к пленке, вы сможете ее четко увидеть. Если вы держите штифт в том же месте и смотрите на него без filmcan будет размытым. Это слишком близко, чтобы ваша линза глаза могла образоваться. изображение на сетчатке. Отверстие формирует изображение на вашем сетчатка.

вы видите

Посмотрите на булавку внутри банки с пленкой.

ты видеть

Яркий свет, проходящий через точечное отверстие, создает крошечный источник свет, отбрасывающий тень от булавки на сетчатку.Если вы проигнорируете действие линзы вашего глаза, тень булавки будет правой стороной вверх на сетчатке. Ваш мозг инвертирует этот образ, когда он делает каждое изображение на вашей сетчатке, поэтому вы видите тень булавки вверх ногами.

Вы можете увидеть тень от штифта, только когда она находится между точечное отверстие и ваш глаз. Отверстие образует окно. Ваш глаз и мозг используются для окон и интерпретируют штифт как находящийся на другой стороне отверстия.

Вставляем точечную дырку и модель жучка глаз вместе

Положите белую бумагу на стол.Затемните комнату и держите небольшой свет (как лампочка из мини-метки) на два фута над бумагой. Сделайте изображение лампочки на бумаге, используя только линзу, а затем используя только точечное отверстие.

Если вы двигаете лампочку вперед и назад, обратите внимание, что изображения, сделанные как линза, так и точечное отверстие движутся противоположно движению лампочка. Изображения, сделанные как точечным отверстием, так и линзой, являются перевернутый.

Точечное отверстие создает изображение независимо от того, где оно находится, в то время как линза делает изображение только в одной позиции.

Теперь соедините отверстие и линзу. Внизу пленка с отверстием должна касаться линзы. (Обратите внимание, открытый конец пленки может скользить в открытую сторону верхней части ящик для жучков.)

Комбинированная линза-точечное отверстие сделает изображение. Изображение перевернутый! Изображение формируется на всех расстояниях, поэтому изображение похоже на изображение, сформированное отверстием, больше, чем оно похоже на изображение, сформированное объективом.

Создание булавки для тени

Вставьте обычный штифт в середину одной стороны банки с пленкой.Поднесите небольшой фонарик к отверстию. Держите пленку около 4 дюймов над листом белой бумаги на столе с открытым концом вниз. Обратите внимание на тень булавки, отбрасываемую светом от фонарик проходит через отверстие. Тень от булавки нет перевернутый.

Теперь поместите линзу на открытый конец банки с пленкой. Соблюдайте тень булавки с линзой на месте. Тень все еще нет перевернутый. Поскольку линза действует как линза вашего глаза, это показывает, что тень от булавки, которая падает на сетчатку, не перевернутый.

Теперь держите фонарик-пленку на высоте двух футов над столом. Наблюдать тень булавки на столе. Поместите линзу на бумагу и медленно поднимите его. На некоторой высоте изображение тени булавки. будет появляться. Тень будет перевернутой. Так ли объектив и точечное отверстие перевернет изображение один или два раза в зависимости от расстояния между отверстием и линзой.

Яркий свет отбрасывает тень от булавки в банке.

Линза возле булавки не инвертирует эту тень.
Линза отошла далеко от штифта, и стол тоже инвертировать тень.

Повторное посещение точечного отверстия и линзы

Воспользуйтесь банкой из пленки, чтобы сделать обскурное изображение далекой лампочки. Обратите внимание, что изображение перевернуто. Поместите линзу с коробкой для жуков рядом с отверстие, изображение остается перевернутым. Переместите коробку с ошибкой подальше от отверстие в сторону колбы, перевернутое изображение становится размытым, а затем снова появляется не перевернутым, когда ящик с ошибкой находится достаточно далеко от точечное отверстие.

Итак, будет ли изображение инвертировано один или два раза, зависит от относительное расположение отверстия и линзы.

Трассировка лучей

Пинхол / тени для булавок

Трассировка световых лучей показывает, как штифт перевернут или нет в глаз.

Вернуться в день 3

Персональный театр-пинхол: мероприятие по биологии и физике

Есть много способов исследовать и экспериментировать с вашим персональным кинотеатром-пинхолом. Здесь только несколько:

Вариации пинхола
Систематически меняйте размер или форму отверстия и отмечайте, как меняется изображение.Вы также можете попробовать использовать два отверстия и посмотреть, что произойдет.

Идите прямо!
По всему миру есть гигантские камеры-обскуры. Посмотрите, есть ли поблизости один, который вы можете посетить. Или создайте свой собственный, сделав Персональный Театр Пинхола из холодильника, который достаточно велик для всего вашего тела.

Инструмент художника
Некоторые люди думают, что художники эпохи Возрождения использовали портативные камеры-обскуры, очень похожие на ваш Персональный Театр Пинхола, для создания своих шедевров.Эта горячо оспариваемая теория может стать отличным исследовательским проектом.

Фотография
Если вы преподаете свет или фотографию, Personal Pinhole Theater демонстрирует классический компромисс в оптике: баланс между яркостью и резкостью.

В фотографии зона, в которой объекты будут в резком фокусе, известна как , глубина резкости . Чем меньше апертура объектива или отверстие объектива камеры, тем больше глубина резкости.Другими словами, чем больше отверстие линзы похоже на точечное отверстие, тем выше его способность позволять объектам, находящимся на разных расстояниях, одновременно оказываться в фокусе. Однако по мере того, как отверстие становится меньше, пропускается меньше света, и вам приходится использовать более длительное время экспозиции для компенсации. Чтобы сделать снимок при тусклом свете, вы открываете объектив шире, чтобы пропускать больше света, но при этом вы жертвуете глубиной резкости.

Твои глаза
Эту закуску также можно использовать для демонстрации интересных физиологических свойств глаза.Ваши глаза могут иметь яркость более девяти порядков. Однако вы можете заметить, что вашим глазам требуется время, чтобы приспособиться от яркого окружения к темноте внутри коробки. Это называется адаптация к темноте . Вашим глазам может потребоваться до 30 минут, чтобы полностью адаптироваться к почти темноте, что позволяет вашим глазам быть в миллион раз более чувствительными к свету, чем при полном дневном свете.

Датчики света, расположенные на сетчатке в задней части глаза, называются палочками и колбочками.Жезлы обнаруживают только свет и тьму (или черное и белое). Они очень чувствительны и могут быть активированы лишь несколькими ударами фотонов. Колбочки, с другой стороны, воспринимают свет разных цветов, и для активации требуется гораздо больше света. Вот почему изображение-обскура, проецируемое внутри вашего персонального театра-обскуры, обычно видно только в черно-белом режиме. Если вы увеличите отверстие, пропуская больше света, вы сможете увидеть изображение в цвете.

Определение пинхола по Merriam-Webster

штифт · отверстие | \ ˈPin-ˌhōl \

: маленькое отверстие, проделанное булавкой, под булавку или как бы с ее помощью.

.
Пинхол это: Что такое пинхол-камера и каковы принципы её работы?

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Пролистать наверх
