Пинхол камера: Что такое пинхол-камера и каковы принципы её работы?

Что такое пинхол-камера и каковы принципы её работы?



Пинхол (pinhole – булавочное отверстие) – камера с маленьким отверстием вместо объектива или объективом, имитирующим такой эффект.

Ещё в X веке арабский математик и учёный Альхазен обнаружил, что свет, проходя через крошечное отверстие в стене тёмной комнаты, проецируется на противоположную поверхность. До появления светочувствительных носителей этим оптическим эффектом пользовались художники. Такой способ помогал быстро и легко воспроизводить картины с фотографической точностью.

История возникновения

Простейшие устройства для передачи изображения на противоположную поверхность — это камеры-обскуры (лат. camera obscūra — “тёмная комната”). Они помогали не только художникам, но и астрономам. Первое использование этого оптического эффекта задокументировано в 1544 году во время наблюдения за солнечным затмением.

Со временем использование качественной оптики популяризировалось и камера-обскура стала более компактной. Но она не обеспечивала высокой резкости изображения. До определённого предела резкость можно повысить путём уменьшения диаметра отверстия, но при слишком сильном уменьшении сказываются эффекты дифракции – изображение становится ещё более расплывчатым.

Принцип работы художников с камерой-обскурой

Само устройство выглядело так.

С открытием фоточувствительных элементов мир получил фотографию и фотокамеры стали распространяться в XIX веке. В XX веке их вытеснили более продвинутые фотоаппараты, которые использовали линзы, а с распространением фотопленок в 1960-х снова вспомнили про технику пинхол.

Используют они тот же принцип камеры-обскуры, и их основными плюсами являются простота самостоятельного изготовления, миниатюрность и специфический эффект на изображении.

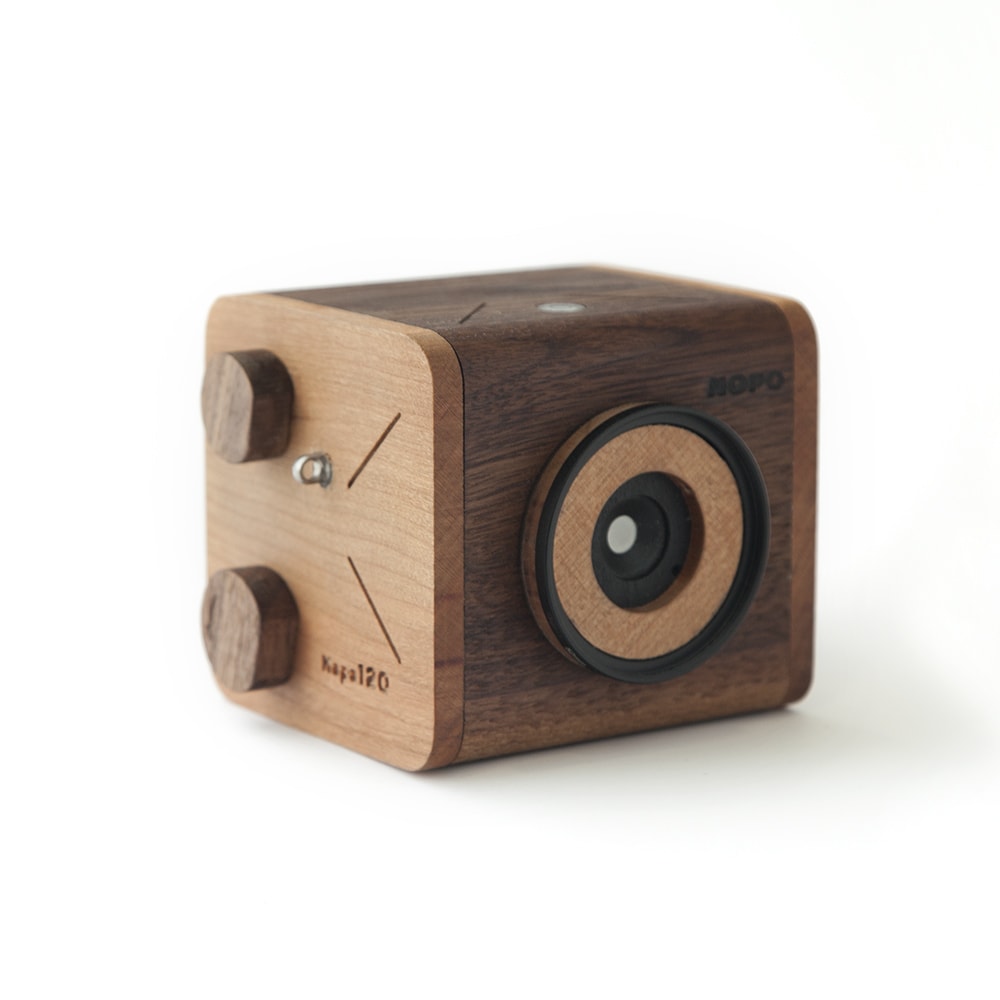

Примеры деревянных пинхол-камер



Принцип работы

Принцип действия любой пинхол-камеры таков: свет проходит через очень маленькое (около 1 мм) отверстие, попадает на плёнку, светочувствительную бумагу или другую поверхность, покрытую фоточувствительным элементом. Из-за принципов камеры обскура изображение переворачивается (к слову, также работает наше зрение). Но в отличие от человеческих глаз или современных фотокамер, свет не фокусируется на пленке. Из-за этого изображение получается размытым. Баланс между размытостью и недостаточной четкостью изображения зависит от диаметра отверстия. Если отверстие большое, изображение превратится в разноцветное пятно, а слишком маленькое отверстие не даст достаточно цвета для четкой картинки и она будет плохо различима.

Кроме того, четкость снимка зависит от краев отверстия – в идеале оно должно быть круглыми, поэтому при производстве современных пинхол-камер и пинхол-объективов используют лазер.



Скрытое видеонаблюдение

Еще пинхол-камерами называют спецсредства для скрытой видеосъемки. Они внесены в Список видов специальных технических средств, предназначенных для негласного получения информации, ввоз и вывоз которых подлежат лицензированию. Список касается и “специальных технических средств для негласного визуального наблюдения и документирования”.  Одним из подпунктов являются камеры, “имеющие вынесенный зрачок входа (PIN-HOLE)”.

Покупка, продажа и установка у себя скрытого видеонаблюдения могут повлечь за собой уголовное наказание, несмотря на все заверения продавца в их легальности – окончательную легальность любых подобных средств определяет СБУ работать же и распространять такие средства могут только спец. службы и предприятия, прошедшие соответствующее лицензирование.



Примеры пинхол-камер и пинхол-фото

Миниатюрная серийная пинхол-камера

Кустарные пинхол-камеры. Как правило, работают сразу с фоточувствительной бумагой, которую нужно менять после каждого снимка

Nikon с прикрепленной вместо объектива продырявленной банкой – пинхол-эффект все же появится =)

Профессиональная камера для пинхол-съемки

Съёмки Тауэра и Эйфелевой башни в технике пинхол. Фотограф: Steven Dempsey

Пинхол-съёмки спичечным коробком

Пинхол-съёмки немецкого фотографа Michael Wesely.

В зависимости от субъекта фотографии, съёмки у этого фотографа длятся до трёх лет – поэтому на одном снимке успевает поместиться целая история.



Что такое пинхол — Photar.ru

Пинхол – это самая простая конструкция, которая позволяет при помощи камеры получать изображение. Технология заключается в том, что перед светочувствительным элементом вместо объектива устанавливается заглушка с отверстием в середине. Диаметр отверстия составляет около одного миллиметра. Свет проникает сквозь отверстие и равномерно распределяется во все стороны. Из-за того, что отверстие очень маленькое, светочувствительный элемент не засвечивается сразу. При помощи такой конструкции не получить чёткого изображения, но очертания объектов и отдельные элементы видны очень хорошо, так что даже людей можно различать на фотографиях.

Пинхол – это очень хорошая технология для креативных фотографов и тех, кто просто ищет новые фотографические приёмы.

Камера, работающая по технологии пинхол, существовала до появления фотоаппаратов с объективами. Первый снимок на пинхол-камеру был сделан в 1545 году астрономом Геммой Фрисиусом. В XIX столетии начали появляться камеры, которые в XX столетии были вытеснены более продвинутыми моделями с линзовыми объективами. Начиная с 1960 годов о технике пинхол снова вспомнили.

Свет, проходя через маленькое отверстие попадает на светочувствительную бумагу или плёнку. При этом оно переворачивается. Техника пинхол подобна работе современных камер или человеческого глаза с одним лишь отличием. Свет не фокусируется на плёнке при помощи линз. Из-за этого изображение получается размытым.

Качество изображения может зависеть от размера отверстия. Слишком маленькое не позволит получить достаточно чёткий рисунок, а слишком большое сделает его сильно размытым. Трудно назвать оптимальный размер скважины. Он должен быть в пределах 0,5-1 миллиметра в диаметре. Также на чёткость снимка влияет точность краёв отверстия. В современном производстве используется лазер.

Лёгкость в изготовлении такой камеры позволяет делать её самостоятельно. Камеру можно сделать из алюминиевой банки, картонной коробки или даже спичечного коробка. Опыты показывают, что самые практичные камеры получаются из спичечных коробок.

Для изготовления такой камеры понадобится некоторое количество материалов:

• Коробок от спичек
• Фольга
• Картон
• Изолента
• Игла
• Нож или ножницы

На верхней части коробка проделывается достаточно большое отверстие диаметром 5-10 мм. Размер не имеет значения, так как оно тут же заклеивается фольгой. Прикрепить фольгу можно любым способом. Главное, чтобы не проникал свет. В фольге делается тоненькое отверстие иглой. Не забываем о диаметре. Игла должна быть тонкой.

Теперь нужно сделать затвор, чтобы плёнка не начала раньше времени воспринимать свет. Его можно изготовить из картона. Это должен быть простая заглушка, которая будет закрывать отверстие.

Внутри коробка укладывается предварительно обрезанная плёнка. Делайте это в полной темноте, чтобы не засветить. В наличии всего один кадр, после чего придётся перезаряжать камеру.

Чтобы получить кадр, нужно закрепить камеру к устойчивой поверхности и отодвинуть затвор, освободив путь свету к плёнке через отверстие. Длительность экспозиции составляет обычно от 3 до 10 секунд. Это зависит от размера отверстия, светочувствительности плёнки и освещения в месте съёмки.

Для самостоятельного изготовления камеры пинхол можно воспользоваться приложениями для смартфонов:

Плёнка – это интересно, это дань прошлому, но сейчас мало кто захочет заниматься проявкой и печатью фото. Из молодых фотографов мало кто умеет это делать. Цифровые камеры работают так же как плёночные с одной лишь разницей. Светочувствительный элемент электронный. Вместо коробка мы можем использовать свой фотоаппарат. Вместо объектива нужно закрепить на байонете диск из толстого картона с отверстием, наклеенной фольгой и дырочкой от иглы. В качестве затвора будет выступать родной затвор камеры.

Маленькая хитрость: двигая положение отверстия относительно сенсора можно получить различный угол обзора. Это равносильно изменению фокусного расстояния. Если утопить отверстие внутрь камеры, то угол обзора станет шире, а если выдвинуть вперёд, то он будет уже, но только приближения не произойдёт, как при использовании оптики.

Сейчас на рынке можно найти интересные предложения, среди которых как различной формы и конфигурации камеры, так и крышки для байонетов цифровых фотокамер с миниатюрным отверстием в середине.

Компания Rising выпускает крышки для объективов с отверстием, эквивалентным диафрагме от F/41 до F/222. Есть крышки как для зеркалок, так и для беззеркальных камер.

comments powered by HyperComments

РОСФОТО Выставка пинхол-фотографии

Музейно-выставочный центр РОСФОТО представляет виртуальную выставку журнала Союза пинхолистов, приуроченную ко Всемирному дню пинхол-фотографии (26 апреля). В онлайн-выставке пинхол-фотографии приняли участие художники из многих городов России и разных стран мира.

Фотография фиксирует настоящее, превращая его в прошлое. Пинхол-фотография улавливает саму длительность бытия. Так, циферблат настенных часов лишается стрелок, но запечатлевает движение времени. Невидимое, постоянно ускользающее понятие вдруг проявилось в пинхол-фотографии. Размытые картинки пинхола как будто уводят за грань повседневности. Незначительные объекты выходят на первый план, а то, что было в фокусе, оказывается стертым. Но это не испорченная картинка, а новая магическая реальность, иногда странная, непонятная, часто непредсказуемая и неожиданная.

И погружаясь в этот мир, мы становимся сопричастными такому простому и удивительному чуду, которое забываем в суете, — чуду жизни. Пинхол возвращает нас к первым дням фотографии, когда она была полна волшебства. Это чудо и сегодня можно поймать в объектив пинхола — маленькую дырочку, булавочное отверстие, через которое луч света рисует свой мир.

Камерой становится спичечный коробок или консервная банка, или коробка от обуви. Каждый художник-пинхолист находит в этом радость открытия и поиск, приключение и практику, свободу и эксперимент.



Камера Антона Савицкого

.  Камера Антона Савицкого

Your browser does not support the video tag. .  d2



Антон Савицкий

Один из организаторов конгресса энтузиастов пинхол-фотографии «Пинхолекон».
Пинхол восстанавливает в нас способность открывать мир заново и учит смотреть на привычные вещи взглядом не смотрящим, но видящим и, в какой-то мере, даже осязательно-чувствующим.

Здесь «видеть» относится не столько к зрительному, сколько к пронизывающему созерцательному состоянию.

Антон Савицкий.  Один из организаторов конгресса энтузиастов пинхол-фотографии «Пинхолекон». Пинхол восстанавливает в нас способность открывать мир заново и учит смотреть на привычные вещи взглядом не смотрящим, но видящим и, в какой-то мере, даже осязательно-чувствующим. Здесь «видеть» относится не столько к зрительному, сколько к пронизывающему созерцательному состоянию.

Камера Антона Савицкого

.  Камера Антона Савицкого

Пинхол возрождает умение радоваться открытию и обыкновенным чудесам, коим, в том числе, сам и является.



Игорь Брякилев

Пинхол-фотографией занимаюсь с 2004 года. Началось все с того, что не смог купить хороший фотоаппарат. С тех пор только так и фотографирую. Преподаю в Институте культуры, редактирую журнал «Пинхолист».

Игорь Брякилев.   Пинхол-фотографией занимаюсь с 2004 года. Началось все с того, что не смог купить хороший фотоаппарат. С тех пор только так и фотографирую. Преподаю в Институте культуры, редактирую журнал «Пинхолист».

Камеры Игоря Брякилева

© Игорь Брякилев

Камеры Игоря Брякилева.  © Игорь Брякилев



Денис Королев

Данная серия фото была сделана в мае 2019 года на легендарную пленку KODAK EIR, на поиски запаса которой я потратил два с половиной года. В итоге я нашел ее запас на всю свою жизнь.

Денис Королев.  Данная серия фото была сделана в мае 2019 года на легендарную пленку KODAK EIR, на поиски запаса которой я потратил два с половиной года. В итоге я нашел ее запас на всю свою жизнь.

Камера Дениса Королева

© Денис Королев

Камера Дениса Королева.  © Денис Королев



Виктор Бурковский

По образованию фотограф. Долгое время занимался коммерческой фотографией, в настоящее время полностью перешел на занятия творческой фотографией. Снимаю в основном среднеформатными фотоаппаратами и пинхолом. В пинхоле меня привлекает неторопливость фотосъёмки, возможности создания мультиэкспозиции и работа со старыми фотоматериалами, которые зачастую ведут себя непредсказуемо.

Виктор Бурковский.  По образованию фотограф. Долгое время занимался коммерческой фотографией, в настоящее время полностью перешел на занятия творческой фотографией. Снимаю в основном среднеформатными фотоаппаратами и пинхолом. В пинхоле меня привлекает неторопливость фотосъёмки, возможности создания мультиэкспозиции и работа со старыми фотоматериалами, которые зачастую ведут себя непредсказуемо.

Камера Виктора Бурковского

© Виктор Бурковский

Камера Виктора Бурковского.    © Виктор Бурковский

Моя пинхол-камера использует кассеты 9×12 и старую фотобумагу, выдержки составляют от двадцати секунд до двух минут.

Андрей Бондаренко, Украина

Снимаю пинхол-камерами из кофейных банок.

Андрей Бондаренко, Украина.  Снимаю пинхол-камерами из кофейных банок.

Артемий Сысоев

Пинхолом увлекся в поисках способов искажения времени и пространства.

Артемий Сысоев.  Пинхолом увлекся в поисках способов искажения времени и пространства.

Марина Герасимова

Художник, пинхолист, учредитель Союза Пинхолистов SPIN

Марина Герасимова.  Художник, пинхолист, учредитель Союза Пинхолистов SPIN



Евгений Глушень, Беларусь

Сфера интересов: Аналоговая фотография, альтернативные процессы, конструирование фотокамер, видеосъемка, документальная съемка.
С 2007 года занимаюсь активной деятельностью в области фотографии. Участник локальных и международных проектов. Участник сообщества пинхол-фотографии «Экватор» (Минск, Беларусь). Член международного союза пинхолистов (СПб, Россия).

Евгений Глушень, Беларусь.  Сфера интересов: Аналоговая фотография, альтернативные процессы, конструирование фотокамер, видеосъемка, документальная съемка. С 2007 года занимаюсь активной деятельностью в области фотографии. Участник локальных и международных проектов. Участник сообщества пинхол-фотографии «Экватор» (Минск, Беларусь). Член международного союза пинхолистов (СПб, Россия).

Камеры Евгения Глушеня

© Евгений Глушень

Камеры Евгения Глушеня.  © Евгений Глушень



Сергей Замчалов

Я постарался через текстуру камня и движение света передать течение времени.

Сергей Замчалов .  Я постарался через текстуру камня и движение света передать течение времени.

Камера Сергея Замчалова

© Сергей Замчалов

Камера Сергея Замчалова.    © Сергей Замчалов



Рене Фонк (René Vonk), Нидерланды

Возможность снимать фотографии при помощи таких простых материалов и несовершенство этих изображений делают для меня пинхол-фотографию идеальной.

Рене Фонк (René Vonk), Нидерланды.  Возможность снимать фотографии при помощи таких простых материалов и несовершенство этих изображений делают для меня пинхол-фотографию идеальной.

Камера Рене Фонк

Камера Рене Фонк.  © René Vonk



Диана Панкова, Беларусь

Однажды (а точнее, в мае 2015) сделав шаг в волшебную реальность малых отверстий, темных сосудов и световых лучей, я до сих пор брожу по ее закоулкам, не переставая удивляться, вдохновляться и приключаться.

Диана Панкова, Беларусь.  Однажды (а точнее, в мае 2015) сделав шаг в волшебную реальность малых отверстий, темных сосудов и световых лучей, я до сих пор брожу по ее закоулкам, не переставая удивляться, вдохновляться и приключаться.

Камеры Дианы Панковой

© Диана Панкова

Камеры Дианы Панковой.  © Диана Панкова



Иван Самоваров

Иван Самоваров.

Вадим Шамков

Вадим Шамков.

Павел Никонов, Беларусь

Павел Никонов, Беларусь.



Юра Горовик, Беларусь

Участник минского пинхол-объединения «Экватор»

Юра Горовик, Беларусь.  Участник минского пинхол-объединения «Экватор»

Камера Юры Горовика

Собрана Павлом Маликовым

Камера Юры Горовика.  Собрана Павлом Маликовым © Юра Горовик



Игорь Степанич

По образованию музыкант. Снимаю пинхол-фото 4 года. Член международной общественной организации Союз пинхолистов.

Игорь Степанич.  По образованию музыкант. Снимаю пинхол-фото 4 года. Член международной общественной организации Союз пинхолистов.

Камеры Игоря Степанича

© Игорь Степанич

Камеры Игоря Степанича.  © Игорь Степанич



Денис Чикишев

Знакомство с пинхол-фотографией у меня случилось в середине 2011 года, когда после нехитрого подбора параметров я построил свою первую пинхол-камеру, с которой и отправился гулять по городу. Определённая магия охватила меня тогда. С тех пор я посвящаю пинхолу часть своего свободного времени: конструирую камеры, снимаю и экспериментирую. Ведь для выражения чувств и эмоций нет необходимости в десятках мегапикселей — достаточно наличия только светонепроницаемой коробки с крошечным отверстием, фотоматериала и, конечно же, света.

Денис Чикишев.  Знакомство с пинхол-фотографией у меня случилось в середине 2011 года, когда после нехитрого подбора параметров я построил свою первую пинхол-камеру, с которой и отправился гулять по городу. Определённая магия охватила меня тогда. С тех пор я посвящаю пинхолу часть своего свободного времени: конструирую камеры, снимаю и экспериментирую. Ведь для выражения чувств и эмоций нет необходимости в десятках мегапикселей — достаточно наличия только светонепроницаемой коробки с крошечным отверстием, фотоматериала и, конечно же, света.

Камера Дениса Чикишева

© Денис Чикишев

Камера Дениса Чикишева.  © Денис Чикишев



Анастасия Гончар, Беларусь

На данный момент обучаюсь по специальности графический дизайн в БГАИ. Все фотографии сняты на фотобумагу.

Анастасия Гончар, Беларусь.  На данный момент обучаюсь по специальности графический дизайн в БГАИ. Все фотографии сняты на фотобумагу.

Камера Анастасии Гончар

© Анастасия Гончар

Камера Анастасии Гончар.  © Анастасия Гончар



Сергей Виноградов

Работаю в мастерской, реставрирую старые пианино и рояли. Увлекался пинхол-фотографией, пока пленка с прилавков не исчезла.

Сергей Виноградов.  Работаю в мастерской, реставрирую старые пианино и рояли. Увлекался пинхол-фотографией, пока пленка с прилавков не исчезла.

Камера Сергея Виноградова

© Сергей Виноградов

Камера Сергея Виноградова.    © Сергей Виноградов



Мирослав Радомский (Mirosław Radomski), Польша

Я занимаюсь пинхол-фотографией с 2011 года. В 2013 году я выиграл награду на международном фотоконкурсе Pinhole World.

Мирослав Радомский (Mirosław Radomski), Польша.  Я занимаюсь пинхол-фотографией с 2011 года. В 2013 году я выиграл награду на международном фотоконкурсе Pinhole World.

Камера Мирослава Радомского

© Мирослав Радомский

Камера Мирослава Радомского.  Омфман 6х6 © Мирослав Радомский



Георгий Виноградов

Пинхол-фотографией увлекся не так давно — в 2009 году. Фотографии делаю время от времени, в силу увлечения другими альтернативными процессами, заинтересоваться которыми меня как раз сподвигла пинхол-фотография. Изображения стараюсь делать в зависимости от находки новых конструкций, идей и материала. Фотографирую на бумагу.

Георгий Виноградов.  Пинхол-фотографией увлекся не так давно — в 2009 году. Фотографии делаю время от времени, в силу увлечения другими альтернативными процессами, заинтересоваться которыми меня как раз сподвигла пинхол-фотография. Изображения стараюсь делать в зависимости от находки новых конструкций, идей и материала. Фотографирую на бумагу.

Камеры Георгия Виноградова

© Георгий Виноградов

Камеры Георгия Виноградова.  © Георгий Виноградов



Сергей Кулагин

Знакомство с пленочной фотографией у меня состоялось еще в школе, в фотокружке, это были черно-белые процессы, но в период учебы в колледже «адбыўся заняпад» [«был спад»]. Возврат к творческим поискам произошел в конце университетских лет с покупкой DSLR-камеры и последующим возвращением к пленочным технологиям, позже состоялось полноценное и самостоятельное знакомство с пинхолом, которым я увлекаюсь до сих пор.

Сергей Кулагин.  Знакомство с пленочной фотографией у меня состоялось еще в школе, в фотокружке, это были черно-белые процессы, но в период учебы в колледже «адбыўся заняпад» [«был спад»]. Возврат к творческим поискам произошел в конце университетских лет с покупкой DSLR-камеры и последующим возвращением к пленочным технологиям, позже состоялось полноценное и самостоятельное знакомство с пинхолом, которым я увлекаюсь до сих пор.

Камера Сергея Кулагина

© Сергей Кулагин

Камера Сергея Кулагина.  © Сергей Кулагин



Наталья Дюкова

Пинхол-камеры разные, из разных фотоаппаратов. Очень нравится зональная пластинка.

Наталья Дюкова.  Пинхол-камеры разные, из разных фотоаппаратов. Очень нравится зональная пластинка.

Камеры Натальи Дюковой

© Наталья Дюкова

Камеры Натальи Дюковой.  © Наталья Дюкова

Джефф Макконнелл (Jeff McConnell), США

Однажды мне захотелось поснимать широкие панорамы. Но у меня не было камеры, которая могла бы осуществить задумку. Один человек предложил попробовать камеру-обскуру, ведь она смотрит широко. Я воспринял предложение скептически, но все же сделал камеру. А затем еще одну. А потом и вовсе забыл про то, что можно использовать линзы.

Джефф Макконнелл (Jeff McConnell), США.  Однажды мне захотелось поснимать широкие панорамы. Но у меня не было камеры, которая могла бы осуществить задумку. Один человек предложил попробовать камеру-обскуру, ведь она смотрит широко. Я воспринял предложение скептически, но все же сделал камеру. А затем еще одну. А потом и вовсе забыл про то, что можно использовать линзы.

Камеры Джеффа Макконнелла

Камеры Джеффа Макконнелла.  © Jeff McConnell

Нина Яковлева

Для меня пинхол — это волшебная возможность прикоснуться к таинству первородной фотографии, без линз и электроники, создать снимок с нуля, только собственными руками.

Нина Яковлева.  Для меня пинхол — это волшебная возможность прикоснуться к таинству первородной фотографии, без линз и электроники, создать снимок с нуля, только собственными руками.

Алексей Ильин, Минск, Беларусь

Основатель минского пинхол-объединения «Экватор». Исследую теорию, конструирую и строю разнообразные камеры. Особый интерес имею к панорамным изображениям.

Алексей Ильин, Минск, Беларусь.  Основатель минского пинхол-объединения «Экватор». Исследую теорию, конструирую и строю разнообразные камеры. Особый интерес имею к панорамным изображениям.







---

Вернуться

Последнее изменение 3.07.2020

Подписаться на рассылку

Фотография не найдена

Поделиться ссылкой на выделенное

Прямая ссылка:

Нажмите правой клавишей мыши и выберите «Копировать ссылку»

Лаборатория: Как сделать пинхол-камеру — Bird In Flight

Bird In Flight запускает рубрику «Лаборатория», в которой будет ставить эксперименты, проводить опыты и тесты, исследуя самые разные явления в фотографии. В первом выпуске мы мастерим пинхол — самодельную фотокамеру без линз, где роль объектива отведена небольшому отверстию.

Понятие «пинхол» в 1865 году ввёл шотландский физик Дэвид Брюстер. Он первым сфотографировал объект при слабом солнечном свете на десятиминутной выдержке. Учёный снимал на пинхол — самодельную камеру, в которой объективом служило отверстие диаметром менее сотой части дюйма. В 1960–70 годах, с усовершенствованием и доступностью фотоматериалов, пинхол-фотография стала популярна в Европе и США.

Обычно пинхол мастерят из подручных материалов — жестяных банок, спичечных коробков и контейнеров для плёнки. В качестве корпуса можно использовать любые ёмкости, некоторые умудряются превращать в пинхол цинковые вёдра. При этом можно сделать камеру любой формы — достаточно найти подходящую развёртку либо спроектировать её самостоятельно.

Пинхол — не альтернатива камерам в телефонах или фотоаппаратам со сменной оптикой. Его вряд ли можно использовать для коммерческих проектов — слишком непредсказуем результат. Это, скорее, развлечение, которое, впрочем, не исключает, что снимки могут получиться интересными. Любители пинхол-фотографий делятся самыми удачными кадрами на сайте Pinhole. Там же они рассказывают, как делали камеру и проводили съёмку.

Bird In Flight собрал собственную пинхол-камеру и сделал с её помощью несколько снимков. Готовую развёртку можно скачать
здесь.

Что нужно:

Развёртка, чёрный картон, канцелярский нож, линейка, чёрная изолента, двусторонний скотч, клей, игла, две скрепки, перманентный маркер чёрного цвета, две катушки 35-мм плёнки — новая и использованная, небольшой кусок жести или фольги.

{«img»: «/wp-content/uploads/2014/06/pinhole_all_stuff.jpg», «alt»: «Съёмка на пинхол-камеру 1», «text»: «»}

Сборка камеры

---

В нашем случае на сборку ушло полтора часа. При этом большую часть времени мы потратили на то, чтобы разобраться в устройстве пинхола и нарисовать собственную схему развёртки. В процессе лучше использовать металлическую линейку — в отличие от деревянной или пластмассовой её невозможно порезать. Картон лучше резать на деревянной или стеклянной поверхности.

Развёртка

Приклеиваем развёртку к картону двусторонним скотчем. Важно: бокс должен быть чёрным, без глянца. Чёрный поглощает свет и не отражает его на плёнку. Мы использовали чёрный картон, который продаётся в магазинах для художников. Можно использовать и обычный картон, предварительно покрасив его чёрным акрилом.

{«img»: «/wp-content/uploads/2014/06/pinhole_double_scotch.jpg», «alt»: «Съёмка на пинхол-камеру 2», «text»: «»}

Детали

Можно вырезать детали ножницами, но лучше использовать канцелярский нож и линейку — линии среза получаются ровными, а сам процесс занимает заметно меньше времени.

{«img»: «/wp-content/uploads/2014/06/pinhole_obrezka.jpg», «alt»: «Съёмка на пинхол-камеру 3», «text»: «»}

Сгибы

Мы применили метод, используемый в макетировании. Сделали аккуратные проколы на линиях сгибов. Затем приложили к этим линиям линейку и осторожно провели по ним канцелярским ножом, не разрезая при этом картон — образовавшаяся в результате бороздка (биговка) позволила легко и ровно его согнуть.

{
«img»: «/wp-content/uploads/2014/06/pinhole_igla_hole.jpg»,
«alt»: «Съёмка на пинхол-камеру 4»
},
{
«img»: «/wp-content/uploads/2014/06/pinhole_sgibi.jpg»,
«alt»: «Съёмка на пинхол-камеру 5»
}

Круглые и квадратные отверстия

Необходимо вырезать несколько отверстий — круглых, для плёночных катушек, и несколько квадратных. Чтобы они получились максимально аккуратными, мы опять использовали иглу. Сделали проколы на линиях и провели по ним канцелярским ножом.

{
«img»: «/wp-content/uploads/2014/06/pinhole_circle_holes.jpg»,
«alt»: «Съёмка на пинхол-камеру 6»
},
{
«img»: «/wp-content/uploads/2014/06/pinhole_hole_for_lens.jpg»,
«alt»: «Съёмка на пинхол-камеру 7»
}

«Объектив»

Можно использовать фольгу, но удобнее работать с жестью. Берём стандартную жестяную банку и вырезаем из неë квадрат 2×2 см. Внутреннюю сторону закрашиваем чёрным перманентным маркером или акриловой краской. В центре квадрата иглой проделываем небольшое отверстие — через него на плёнку будет попадать свет. Диаметр отверстия по сути определяет размер диафрагмы и, в конечном итоге, влияет на резкость снимков. Чем шире отверстие, тем больше света и тем сильнее размытие картинки. Оптимальный диаметр для этой камеры — 0,3 мм.

{«img»: «/wp-content/uploads/2014/06/pinhole_make_hole_lens.jpg», «alt»: «Съёмка на пинхол-камеру 8», «text»: «»}

Чёрной изолентой приклеиваем «объектив» к квадратному отверстию в лицевой стороне корпуса — чёрной стороной внутрь (помним, что в камере не должно быть отражающих поверхностей).

{«img»: «/wp-content/uploads/2014/06/pinhole_kleem_zhest.jpg», «alt»: «Съёмка на пинхол-камеру 9», «text»: «»}

Склейка деталей

Склеиваем элементы корпуса — так, чтобы в результате получились две части камеры, передняя и задняя (как на фото). Мы использовали «ПВА», но подойдёт и любой другой клей.

{«img»: «/wp-content/uploads/2014/06/pinhole_skleevaem_dve_polovinki. jpg», «alt»: «Съёмка на пинхол-камеру 10», «text»: «»}

Конструкция для перемотки плёнки

Необходимо взять две катушки — с новой и уже использованной плёнками. Обрезать кончики, после чего склеить плёнки между собой скотчем. Сложности могут возникнуть с извлечением плёнки из старой катушки. Её можно достать либо щипчиками, либо приоткрыв коробку. Получившуюся конструкцию закладываем в камеру.

{
«img»: «/wp-content/uploads/2014/06/pinhole_obrezaem_kon4ik_plenki.jpg»,
«alt»: «Съёмка на пинхол-камеру 11»
},
{
«img»: «/wp-content/uploads/2014/06/pinhole_sklejka_plyonok.jpg»,
«alt»: «Съёмка на пинхол-камеру 12»
},
{
«img»: «/wp-content/uploads/2014/06/pinhole_zakladyvaem_plyonki.jpg»,
«alt»: «Съёмка на пинхол-камеру 13»
}

Светоизоляция

Складываем камеру, закладывая одну коробку в другую. Чтобы обеспечить полную светоизоляцию, пинхол нужно обмотать чёрной изолентой. Особое внимание нужно уделять стыкам, через которые может проникать свет. На этом этапе можно вставить в катушки скрепки — для перемотки.

{«img»: «/wp-content/uploads/2014/06/pinhole_skrepki_v_katushki.jpg», «alt»: «Съёмка на пинхол-камеру 14», «text»: «»}

Затвор и видоискатель

Накладываем деталь с видоискателем и закрепляем её изолентой или с помощью резинок. Между этой деталью и корпусом вставляем язычок, который будет выполнять роль затвора.

{«img»: «/wp-content/uploads/2014/06/pinhole_pered_yazychok.jpg», «alt»: «Съёмка на пинхол-камеру 15», «text»: «»}

{«img»: «/wp-content/uploads/2014/06/pinhole_ready_cam.jpg», «alt»: «Съёмка на пинхол-камеру 16», «text»: «»}

Съёмка

---

Первый вопрос, который возникает у любого, кто решил снимать на пинхол — какой должна быть выдержка (то есть, на какое время нужно приоткрыть затвор для получения снимка). Для расчёта экспозиции существует много калькуляторов. Удобно пользоваться мобильным приложением типа Pinhole Calc. В интернете можно посчитать на сайте Mrpinhole. com.

Любой из калькуляторов для определения выдержки запросит у вас фокусное расстояние. В данном случае это расстояние от «объектива» до плёнки, то есть толщина корпуса.

Видоискатель в пинхол-камере очень условен. Точно определить границы кадра с его помощью сложно. Тем не менее во время съёмки он позволяет контролировать положение кадра — видеть горизонтальные, вертикальные линии и приблизительный центр кадра.

Некоторые устанавливают на пинхол-камеры счётчики кадров. Мы не стали этого делать, прикинув, что один кадр — это два оборота скрепки, закреплённой на катушке. В случае с пинхолом плёнку желательно отснять как можно быстрее, так что забыть, каким по счёту был последний кадр, не получится.

Результат

---

{
«img»: «/wp-content/uploads/2014/06/pinhole-5.jpg»,
«alt»: «Съёмка на пинхол-камеру 11»
},
{
«img»: «/wp-content/uploads/2014/06/pinhole-6.jpg»,
«alt»: «Съёмка на пинхол-камеру 12»
},
{
«img»: «/wp-content/uploads/2014/06/pinhole-7. jpg»,
«alt»: «Съёмка на пинхол-камеру 13»
},
{
«img»: «/wp-content/uploads/2014/06/pinhole-21.jpg»,
«alt»: «Съёмка на пинхол-камеру 12»
},
{
«img»: «/wp-content/uploads/2014/06/pinhole-31.jpg»,
«alt»: «Съёмка на пинхол-камеру 12»
},
{
«img»: «/wp-content/uploads/2014/06/pinhole-41.jpg»,
«alt»: «Съёмка на пинхол-камеру 12»
},
{
«img»: «/wp-content/uploads/2014/06/pinhole-cover_21.jpg»,
«alt»: «Съёмка на пинхол-камеру 12»
}

Знакомство с эффектом

Пинхол – это принцип получения изображения на плёнке или цифровом датчике без использования линз и стандартных объективов. Для проецирования изображения на датчик используется маленькое отверстие, расположенное перед ним. Диаметр отверстия не превышает 1мм. Чем меньше диаметр, тем чётче будет картинка. Получить чёткое изображение при помощи данной техники не получится, но на снимке вполне можно различать объекты и даже лица людей.

Если отверстие будет слишком большим, то в камеру будет проникать слишком много света и он будет рассеиваться по поверхности датчика изображения, создавая размытие.

Пинхол отлично подходит для создания креативных и необычных фотографий. Это отличный способ удивить своих друзей и зрителей. Сделать такой объектив для современной цифровой камеры очень просто, но об этом поговорим потом.

Первые камеры не имели привычных для нас объективов. Они базировались на технологии Пинхол. Первая фотография, о которой известно истории была сделана на пинхол-камеру в 1545 году. Её автор – астрономом Геммой Фрисиусом. С XIX века началось производство и повсеместное использование таких камер. В XX веке их заменили более продвинутые устройства с новым типом объектива. В 1960 году техника получения изображения пинхол снова начала становиться модной, но только в качестве креативного инструмента.

Как работает пинхол-камера

Через маленькое отверстие проходит небольшое количество света. Благодаря ровным краям рассеивание минимальное. Количество света небольшое, что позволяет использовать стандартные выдержки. Первоначально для получения снимков использовались специально сконструированные коробки, в передней части которых было отверстие, а у задней стенки устанавливался светочувствительный элемент. Из-за отсутствия фокусировочного элемента получить чёткое изображение невозможно, качество вполне нормальное для того, чтобы люди могли узнавать друг друга.

Размер отверстия и ровность краёв играет большую роль. Чем меньше отверстие, тем чётче изображение. С увеличением размера отверстия будет увеличиваться размытие. Так же ведёт себя диафрагма в современных объективах. Обычно размер отверстия составляет не больше 1 миллиметра. Не ровный край приведёт к неравномерному проникновению света и на снимке появятся искажения и неприятные размытия. Сейчас для изготовления пинхол-объективов используют лазер.

Пинхол-камера своими руками

Как было описано выше, конструкция камеры очень проста. Её можно сделать буквально из подручных материалов. Для корпуса можно использовать не прозрачную банку или коробку. Подойдёт даже коробок от спичек. Именно из него можно сделать амый удобный и качественный вариант камеры.

Спичечный коробок в роли камеры

Чтобы сделать камеру из спичечного коробка нужно совсем немного материалов:

• Спичечный коробок
• Картон
• Изолента
• Фольга
• Нож или ножницы
• Тонкая игла

На одной широкой стороне коробка делаем большое отверстие диаметром около 1см. Далее заклеиваем его фольгой. Именно фольга позволяет сделать маленькое отверстие с ровными краями. Для крепления фольги можно использовать любой способ: клей, скотч, изолента. Важно добиться максимально плотного прилегания фольги, чтобы вовнутрь не проникал свет. Используем тонкую иглу и самым кончиком протыкаем в середине небольшое отверстие. Диаметр не более 1мм. Желательно добиться диаметра 0,5мм.

Далее необходимо реализовать затвор. Он позволит начать и закончить экспонирование в определённый момент. Делаем простейшую заглушку из картона, которая будет плотно закрывать отверстие в фольге и легко сниматься и надеваться обратно.

Далее нам понадобится плёнка. Вырезаем из неё один кадр. Делаем это в тёмной комнате, чтобы она не засветилась. Помещаем плёнку в коробок и закрываем его. Края проклеиваем изолентой, чтобы сбоку не проникал свет. В камере будет только один кадр. После его создания придётся перезаряжать камеру.

Для создания кадра необходимо прочно закрепить нашу камеру на любой устойчивой поверхности. Затем открываем затвор и ждём некоторое время. Время экспонирования зависит от освещённости вокруг, размера отверстия и светочувствительности плёнки. Чаще всего на экспонирование уходит около 3-10 секунд. Придётс экспериментировать, подбирая оптимальное время.

Существует несколько приложений для смартфонов, облегчающих съёмку с камерами пинхол:

• Pinhole Calculator
• Пинхол камера калькулятор

Пинхол на цифровой камере

С плёнкой работать сложно, так как нужно соблюдать множество условий для получения качественного снимка, затем проявлять отработанные материалы и выполнять трудоёмкую печать или сканирование для переведения снимка в цифровой вид.

Если у вас есть цифровая камера со сменными объективами, то вы можете сделать пинхол-камеру, которая не будет иметь ни каких ограничений. Вы сможете создавать столько снимков, сколько захотите, менять настройки камеры и тут же видеть результат своей работы.

Корпус фотокамеры будет выступать в роли коробка, датчик в роли плёнки, затвор сохранит свою функциональность, а заглушку с маленьким отверстием нам придётся сделать самостоятельно.

Взяв плотный картон, мы делаем большое отверстие и наклеиваем фольгу, как в случае с коробком. Закрепить эту конструкцию можно в байонете камеры, если вы вырезали точного диаметра круг, который подойдёт для крепления.

Также можно пожертвовать крышкой байонета. Принцип изготовления тот же.

При создании пинхол-объектива можно изменять угол обзора, аналогично изменению фокусного расстояния на объективе. Чем больше вовнутрь корпуса будет утоплен наш объектив, тем шире угол обзора и, соответственно, чем больше объектив выступает вперёд, тем уже угол обзора.

Современные пинхол-камеры

В продаже можно найти необычные и интересные предложения. Различные маленькие мастерские предлагают камеры из дерева необычного вида. Они могут работать с целой, не обрезанной плёнкой, подобно плёночным камерам. Вы просто заряжаете плёнку и после каждого кадра перематываете её.

Также можно найти специальные крышки для байонетов с отверстиями различной величины. Компания Rising такую продукцию. В ассортименте есть крышки с отверстием, эквивалентным диафрагме от F/41 до F/222. Можно найти крышки как для зеркальных, так и беззеркальных камер.

Пинхол камеры P82 | Efeel.

ru

Производитель	/
Наличие товара	на складе
Товар находится на складе и готов к отправке.
Да, мы отправляет в
Цена без учета НДС	5,550.00 р.
Цена с учетом НДС	6,660.00 р.

Описание продукта Пинхол камеры P82

Пинхол камеры P82 — уникальный магазин шпионских товаров по выгодной цене. ISO 9001: 2008 сертифицированный онлайн-продавец. Просто это очень полезная микро-камера-обскура , которая с небольшим размером может быть размещена в любом месте, и никто не узнает об этом.

Пинхол камеры P82

Для продажи по хорошей цене вы можете купить онлайн в нашем интернет-магазине. Посмотрите наше предложение и найдите то, что вы ищете.

Особенности:

* Высококачественная шпионская камера с аудиозаписями

* При минимальной освещенности 0,008 лк, четко видно, хотя почти полностью темно

* Минимальный вес и небольшая компактная конструкция могут быть размещены в любом месте

* С 4 отверстиями, его можно установить очень легко

* Микро размер, легко установить и скрыть

* Низкое энергопотребление и низкое обслуживание

Характеристики

Датчик изображения — 1/3 CMOS

Сливаемая площадь — 4,75 мм (H) * 3,55 мм (В)

Телевизионная система — NTSC, PAL

Эффективные пиксели — 656 (В) * 492 (В) 786 (В) * 576 (В)

Электронный затвор — ~ 1 / 100000s 1 / 60s, 1 / 50s ~ 1 / 100000s

Горизонтальное разрешение — Приблизительно 520 ТВЛ

Чувствительность — 0,008Lux / F1,2

Объектив — 0,5 мм F2.0

Угол обзора — 55 градусов

Отношение сигнал / шум — 52 дБ

Видеовыход — 1,0 В пп / 75 Ом

Аудиовыход — 1,0 В pp / 1 кОм

Потребляемая мощность — 70 мА

Электропитание — DC 3. 3V-6V

Размеры — 9,5 мм x 9,5 мм x 12 мм
Вес — 1 г

Пакет содержит:

1 * Пинхол камера шпиона

Видеокабели 1 *

Адаптер переменного тока 1 *

Комментарии

pinhole | FOQUS

Нависшие над миром обстоятельства непреодолимой силы обещают быть затяжными и сулят определённое время нахождения дома. Чтобы помочь вам скоротать это время весело и с пользой, мы решили поделиться интересной фотографической практикой, заниматься которой можно не выходя из своей квартиры. Солярография — уникальный способ наблюдения за движением солнца при помощи ч/б фотобумаги и элементарной пинхол-камеры. Для получения изображения требуется экстремально длинная выдержка — от дня и вплоть до года, иногда больше. Каждый световой безоблачный день оставит на кадре по одному «солнечному следу». (далее…) Читать далее Многие из вас помнят сборные камеры типа Konstruktor от Lomography или двулинзовую Gakkenflex, которую ты сначала сам собираешь, а потом заряжаешь в нее пленку и идешь снимать. Многие пробовали делать пинхол из коробка или банки. Теперь у нас в магазине можно приобрести или заказать почтой сборную камеру Oko Craft от московской студии дизайна Makefabricationstudio. В каждом наборе для сборки есть все необходимое для того, чтобы путем несложных манипуляций превратить лист картона в настоящий работающий фотоаппарат: детали из картона и фанеры, клей, фольга, булавка, … Читать далее Сейчас мы вам покажем нечто потрясающее. Такое, что заставит ваше фотографическое сердце биться чаще. Знакомьтесь, Driftwood pinhole и создатель этих удивительных пинхол-камер — Сергей Лебедев. Сергей живет в Калининграде, недалеко от берега холодного Балтийского моря, которое вдохновляет его на пленочную фотографию и создание таких необычных и красивых безобъективных фотокамер. В нашем коротком интервью автор расскажет немного о своем ремесле и творчестве и покажет фотографии. (далее…) Читать далее Мы уже рассказывали о пинхол-камерах, которые можно сделать практически из всего, что под руку попадется. Теперь — очередь тыквы. Хотите поэкспериментировать на Хэллоуин? Вот вам, пожалуйста, отличный пример! Все, что вам понадобится — это небольшая тыква, алюминиевая фольга, нож, фотобумага, черная аэрозольная краска и темная комната, чтобы впоследствии проявить ваш снимок. Фотография, сделанная на тыквенный пинхол: А теперь посмотрим видео, чтобы узнать, как сделать пинхол из тыквы. Если у вас есть опыт с самодельными пинхол-камерами и есть желание написать о нем и фотографии нормальные … Читать далее Распределение света, высокая глубина резко изображаемого пространства, длинные выдержки и полное отсутствие объектива. Только отверстие размером с иголку и пленка/фотобумага. Все правильно, сегодня Всемирный День Пинхол-фотографии. Фото: Scott Speck, John Fobes, Matt Abinante, Novemberkind, Nicolas turlais, tree & j hensdill,Juergen Kollmorge, Jeff Teasdale, Matt Abinante, Erik Speak Читать далее

Хочется рассказать вам об одних из самых красивых пинхол-камер в мире. ONDU. Братья-дизайнеры Элвис и Бенджамин Халилович из Словении сначала сделали тестовые модели на своем небольшом деревянном производстве и запустили проект на Kickstarter. После того, как им удалось собрать в 10 раз больше установленной суммы, они поставили производство и стали известными. В довольно узких кругах. (далее…) Читать далее Франческо Каппони делает пинхол-камеры из совершенно, на первый взгляд, непригодных для этого вещей. Его подход к фотографии — крайне неординарен и каждый его проект имеет под собой оригинальную идею и интересные ассоциации. Франческо делал пинхол-камеры из яиц, из дерева, пианино, шляпы и многих других вещей. (далее…) Читать далееСтуденческий проект

: как сделать камеру-обскуру

Вам не нужны модные очки или оборудование, чтобы посмотреть одно из самых потрясающих небесных шоу: солнечное затмение. С помощью всего нескольких простых принадлежностей вы можете сделать камеру-обскуру, которая позволит вам безопасно и легко наблюдать солнечное затмение из любого места.

Прежде чем начать, помните: никогда не смотрите прямо на солнце без оборудования, специально предназначенного для наблюдения за солнцем. Даже используя бинокль или телескоп, вы можете серьезно повредить глаза или даже ослепнуть! Сами по себе солнечные затмения безопасны.Но смотреть на что-либо столь же яркое, как солнце, НЕ безопасно без надлежащей защиты. И нет, солнцезащитные очки НЕ в счет.

Оставайтесь в безопасности и наслаждайтесь звездными шоу на солнце, создав свою собственную камеру-обскуру. Это просто! Вот как:

1. Вырежьте квадратное отверстие

Вырежьте квадратное отверстие в середине одной из ваших карточек.

2. Заклейте отверстие фольгой.

Закрепите отверстие алюминиевой фольгой.

3.Проделайте отверстие в фольге

С помощью булавки или канцелярской скрепки проткните небольшое отверстие в алюминиевой фольге.

4. Попробуйте

Поместите второй кусок картона на землю и удерживайте кусок алюминиевой фольгой над ним (фольгой вверх). Встаньте так, чтобы солнце было позади вас, и смотрите проецируемое изображение на карточке ниже! Чем дальше вы держите камеру, тем больше будет проецируемое изображение.

Чтобы сделать вашу проекцию более четкой, попробуйте поместить нижнюю часть картона в затененную область, в то время как вы держите другой кусок на солнечном свете.

5. Проявите творческий подход

Для дополнительного удовольствия попробуйте проделать несколько отверстий в фольге, создавая формы, узоры и другие рисунки. Каждая дыра, которую вы создаете, превратится в свою собственную проекцию затмения, создавая изящные эффекты. Возьмите помощника, чтобы сфотографировать ваши проекты для звездного художественного проекта, которым вы сможете наслаждаться даже после того, как затмение закончилось.

ONDU — Деревянные камеры-обскуры ручной работы!

Если вы уже кое-что знаете о фотографии с отверстиями или широкоформатной пленочной фотографии в целом, эта камера для вас. Благодаря увеличенному размеру пленки изображения, создаваемые этой камерой, становятся более «качественными» * и обычно выглядят более резкими. Широкоформатная камера ONDU 4X5 ”совместима с задней панелью Polaroid 545, которая поддерживает пленку NEW-55 FILM, а также стандартные держатели для пленки 4X5”, доступные в Интернете и в магазинах по всему миру.

Это версия RISE с 3 отверстиями, одно в центре, а другие 2 расположены на трети плоскости отверстия. С 3 креплениями для штатива возможно экспонирование во всех направлениях, даже с отверстиями на подъеме.Опция RISE дает вам возможность поднять или опустить горизонт до нижней или верхней трети.

Камера имеет фиксированное фокусное расстояние 58 мм и довольно широкий угол обзора 106 °, что означает, что к ней нужно привыкнуть при создании первых снимков. Чтобы упростить эту задачу, мы выгравировали вертикальное и горизонтальное поля зрения и добавили три регулирующих луковицы для вертикальной и горизонтальной ориентации, то же самое касается креплений для штатива, одна вертикальная и две горизонтальные, чтобы использовать функцию подъема, впервые в ONDU RISE. серия.

Стандартная задняя крышка для пленки 4×5 ”крепится к камере с помощью магнитов и деревянных зажимов для пленки, в то время как более тяжелая задняя крышка Polaroid 545 требует завинчивания ручек, чтобы удерживать ее на месте во время экспозиции. Все большие форматы вручную окрашены изнутри черной матовой акриловой краской и запечатаны черным флокирующим материалом, чтобы предотвратить попадание света в камеру.

1. Размеры: (Ш) 87 мм x (В) 162 мм (Д) 142 мм
2. Вес: 430 г
3. Фокусное расстояние: 58 мм
4. Диаметр отверстия: 0,35 мм
5. f-ступенчатый эквивалент: 166
6. Камера поставляется с деревянной диаграммой экспозиции, напечатанным на 3D-принтере фильтром с защелкой, защитной сумкой для переноски, а также ручками для задней части Polaroid 545.

График экспозиции

Что нужно сделать и примечание: создание камеры-обскуры

У обычного фотоаппарата есть объектив, который делает изображение на пленке. В камере-обскуре. небольшое отверстие заменяет линзу. Вы можете построить камеру-обскуру, используя:

• гофрированный картон из коробки, или жесткий картон с обратной стороны блокнота
• черная бумага
• черная лента
• картридж 126 пленка *
• фольга алюминиевая
• две большие резинки
• линейка
• карандаш
• ножницы
• острый нож
• прямая булавка или швейная игла

---

Изготовление камеры-обскуры

На схеме показана основная конструкция камеры-обскуры.Корпус камеры представляет собой картонную коробку, открытую с обоих концов. Чтобы сделать эту коробку, вырежьте прямоугольник из картона размером 5 3/4 дюйма на 2 дюйма.

Разделите длинный край прямоугольника на четыре равные части. как показано. Используйте свой нож, чтобы надрезать картон по каждой из линий. Сложите картон по счетам, чтобы получилась открытая коробка.

Прежде чем склеить края вместе, чтобы сделать коробку, вам нужно сделать внутреннюю часть черной, чтобы минимизировать отражение света внутри камеры. Вы можете вырезать кусок черной бумаги и сложить его, чтобы получилась черная подкладка для вашей коробки, или вы можете покрыть внутреннюю поверхность картона полосами черной ленты. Вы также можете покрасить внутреннюю поверхность в черный цвет с помощью аэрозольной краски или темперы.

Теперь склейте края вместе, чтобы получилась коробка, и склейте все края и углы коробки, чтобы свет не попадал в камеру.

Вставьте коробку в картридж с пленкой, как показано. Он должен плотно прилегать. Когда вы подносите открытый конец коробки к глазу, вы не должны видеть утечки света в том месте, где коробка вставляется в картридж.

Чтобы сделать переднюю часть камеры, вырежьте из картона прямоугольник размером примерно 1 3/4 на 3 дюйма. Вырежьте квадратное отверстие размером примерно 1/2 на 1/2 дюйма в центре прямоугольника. Выровняйте внутреннюю часть передней части коробки черной бумагой или скотчем, оставив отверстие открытым.

Закрепите квадратное отверстие алюминиевой фольгой толщиной 1 дюйм и сделайте небольшое отверстие в центре фольги.

Когда вы не делаете снимок, вам нужно закрыть отверстие черной бумагой.Мы сделали ставень, которая скользит по направляющим для черной бумаги. как показано.

Чтобы предотвратить попадание света внутрь, заклейте коробку спереди черной лентой. Закрепите камеру на картридже резиновыми лентами, как показано на рисунке.

---

Фотосъемка с помощью камеры-обскуры

Через окошко в задней части картриджа с пленкой вы увидите стрелки. Используйте монету, как показано на схеме, поворачивая ее по часовой стрелке, чтобы продвинуть пленку в направлении стрелок. В конце концов, вы увидите через окно кадр номер 1, первый из серии единиц.Прекратите продвигать пленку, когда и третья, и четвертая единицы в серии будут видны через окно. Теперь вы готовы сделать снимок.

Чтобы получить резкий снимок, важно держать камеру-обскуру устойчиво. Чтобы камера оставалась устойчивой. один из наших сотрудников посоветовал вам «приклеить его к кирпичу». Он прикрепил свою камеру-обскуру к штативу с помощью резинок.

Это фото было сделано с помощью камеры-обскуры.

Используя пленку ASA 200 при ярком солнечном свете, мы обнаружили, что получаем хорошие снимки с изменением времени выдержки от одной до трех секунд.Идеальное время экспозиции будет зависеть от размера вашего отверстия и яркости дня. Поэкспериментируйте с разным временем выдержки, и вы узнаете, какое время дает наилучшие результаты.

После каждого фото. продвигайте пленку до тех пор, пока в окне не появятся третий и четвертый номер в серии номеров кадров. Когда вы закончите рулон, вы можете передать пленку в коммерческий фотопроцессор для проявки.

* Kodak по-прежнему имеет ограниченный запас в 126 картриджей. Вы можете получить их напрямую, позвонив в информационный центр Kodak по телефону 1-800-242-2424 x10.Они принимают только MasterCard и Visa. Если вы покупаете напрямую у Kodak, вы будете платить полную розничную цену. Если вам нужно большое количество, обратитесь к местному дилеру, который может заказать их по цене дилера и, возможно, предоставить вам скидку.

Создайте свою собственную видеокамеру с обскурой!

Правда, изображение очень тусклое. Если в ваше устройство попадает какой-либо другой свет, вы даже не сможете увидеть изображение. Почему он такой тусклый? Потому что отверстие такое крошечное — на экран попадает лишь немного света от человека.

Не могли бы вы просто использовать отверстие побольше? Да, но изображение получится размытым. Чтобы понять, почему, посмотрите на диаграмму, на которой светодиоды светят через два отверстия: большее отверстие означает большее пятно. Если бы у вас был человек, состоящий из 100 цветных светодиодов (что было бы одновременно странно и круто), проходящий через одну большую дыру, на экране было бы 100 больших пятен, перекрывающих друг друга. Крошечное отверстие проецирует крошечные пятна, поэтому мы получаем изображение с более высоким разрешением.

Теперь вопрос: в чем разница между точечным отверстием и линзой в современной камере? Если вы хотите узнать, как объектив или зеркало создают «реальное изображение», которое может быть записано на пленку или датчик, ознакомьтесь с этим старым постом. Но в основном линза отклоняет свет от источника так, что лучи сходятся в определенном месте, образуя в этом месте когерентное изображение.

Итак, есть два больших отличия от изображения, формируемого линзой. Во-первых, отверстие (или апертура) может быть намного больше, чем точечное отверстие. На самом деле, вы можете сделать его настолько большим или маленьким, насколько захотите. Этот больший размер означает, что линза может собирать больше света и формировать гораздо более яркое изображение. Вам даже не нужно находиться в темной комнате, чтобы увидеть это.

Во-вторых, линза формирует изображение только в определенном месте.Расположение изображения зависит от свойств объектива (фокусного расстояния) и расстояния от объекта до объектива. Это означает, что ваш экран должен находиться в том месте, где находится изображение, чтобы что-либо увидеть. С отверстием экран может быть где угодно. Если вы отодвинете экран дальше от отверстия, вы получите более крупное (и более тусклое) изображение.

Вот отличный пример естественного точечного отверстия с экраном, который находится очень далеко, чтобы сделать большое изображение. Проверьте это:

Фотография: Rhett Allain

Эти светящиеся полумесяцы по сути представляют собой точечные проекции Солнца во время солнечного затмения 2017 года, в момент, когда Солнце было в основном закрыто луной.Отверстия образованы крошечными щелями в листьях верхнего дерева. Хотя Солнце выглядит очень маленьким с Земли, с угловым размером около полградуса (примечание: никогда не смотрите на Солнце, дурак), изображения довольно большие из-за расстояния от «точечных отверстий» до земли. Это довольно круто.

Сделайте свою собственную высокотехнологичную камеру-обскуру

Вы можете сделать камеру-обскуры самостоятельно. Это просто. Просто возьмите коробку с крошечным отверстием, чтобы изображение проецировалось на внутреннюю стенку коробки.Затем вам нужно сделать какое-нибудь смотровое отверстие, чтобы вы могли заглянуть внутрь и увидеть изображение. Вы должны быть осторожны со смотровым отверстием, потому что, если вы впустите дополнительный свет, он размывает тусклое изображение точечного отверстия.

Как превратить вашу зеркалку в цифровую камеру-обскуру

Несмотря на все успехи, достигнутые за последние 190 с лишним лет истории фотографии, по своей изначальной сути фотоаппарат представляет собой весьма упрощенный прибор. Наши камеры представляют собой светонепроницаемые коробки, за исключением отверстия, через которое проникает небольшое количество света.Любая когда-либо сделанная фотография обязана своим созданием технологии камеры-обскуры, от латинских слов, означающих «темный ящик» или «темная комната». Эти волшебные устройства проецируют изображения, состоящие из световых лучей, которые проходят через единичное, относительно небольшое отверстие (апертуру), таким образом отражая перевернутую сцену внутри затемненного пространства. Если бы вы добавили оптический элемент (объектив) и приемник изображения (цифровой датчик, пленку, другой материал), то, друзья мои, вы получили бы по существу современную систему камеры.

Даже сегодня некоторые фотоаппараты работают без объективов, полагаясь только на самое необходимое для создания фотографий. Это «камеры-обскуры», состоящие из самых элементарных элементов фотосъемки — светонепроницаемого бокса с апертурой и приемником изображения.

Камера-обскура на самом деле настолько проста, настолько проста, что вы можете превратить свою нынешнюю зеркальную или беззеркальную цифровую камеру в удивительно эффективную камеру-обскуру. Вы можете сделать это, используя лишь несколько основных материалов, которые, вероятно, уже есть у вас под рукой.

Не только создание собственной цифровой камеры-обскуры — отличный проект для всех возрастов, но и отличный способ «перезагрузить» себя, если вы немного выгорели из-за имеющегося оборудования для фотосъемки.

Из-за отсутствия лучшей формулировки использование камеры-обскуры, возможно, является наиболее «чистой» формой фотографии, которую вы можете практиковать, с точки зрения используемых инструментов. Позвольте мне показать вам, как превратить вашу зеркалку в камеру-обскуру.

Что вам понадобится

Как и большинство других вещей, вы можете сделать свою цифровую камеру-обскуру настолько простой или сложной, насколько вам захочется.В этом примере я покажу вам самый простой метод построения, который я использовал до сих пор. А теперь перейдем к делу.

Материалы:

• Цифровой фотоаппарат со сменным объективом. Хотя вероятность повреждения камеры невелика, я все же рекомендую использовать камеру, от которой вы не будете полагаться каждый день. Причина в том, что у вас будет небольшое отверстие, через которое грязь или влага могут попасть в камеру. В нашем примере я использую резервную копию для своей резервной копии; Canon 7D MK1.
• Алюминиевая фольга
• Булавка или канцелярская кнопка
• Лента. Предпочтительно непрозрачная, например, электрическая или защитная лента
• Ножницы

Вот и все! Да, действительно. Это основные материалы, необходимые для превращения вашей камеры в цифровую камеру-обскуру.

Краткое введение в фотографию крошечных отверстий

Прежде чем мы продолжим, давайте сделаем небольшой перерыв, чтобы поговорить о некоторых основных принципах фотографии с отверстиями. Прежде всего, это не будет руководством по созданию идеальной цифровой камеры-обскуры.

Хотите верьте, хотите нет, но фотография крошечных отверстий — это искусство с чрезвычайно тонкими нюансами, несмотря на невероятное отсутствие сложности. Существуют формулы для определения оптимального размера диафрагмы (точечного отверстия) и того, как определить фактическое значение F-ступени, которое вы будете снимать для расчета экспозиции.

Несмотря на то, что мы откажемся от сложностей, все же хорошо иметь базовые знания о принципах фотографии крошечных отверстий, прежде чем начинать.

Фокусное расстояние

Для наших целей фокусное расстояние вашей камеры-обскуры будет практически равно фокусному расстоянию фланца (FFD) или вашей камеры. FFD — это просто причудливый способ сказать, как далеко он находится от крепления объектива вашей камеры до плоскости датчика изображения. У большинства камер есть символ, показывающий расположение плоскости изображения.

Ознакомьтесь с этой удобной базой данных в Википедии, чтобы найти FFD для вашей конкретной камеры. В нашем случае FFD составляет 44 мм, что также является нашим эффективным фокусным расстоянием. Это вступит в игру, когда мы узнаем об оптимальном размере диафрагмы для камеры-обскуры; о чем мы и поговорим прямо сейчас.

Оптимальный размер апертуры (точечного отверстия)

Вы не поверите, но существует прекрасно элегантное уравнение, выведенное не кем иным, как Джозефом Петцвалем, которое помогает нам определить наилучший размер отверстия нашей камеры-обскуры на основе фокусного расстояния. В нашем случае FFD и длина волны света. Уравнение выглядит следующим образом:

В формуле «d» — это диаметр точечного отверстия, «f» — фокусное расстояние, а лямбда («l» с подставкой) — это длина волны света. Если вашей целью не является создание исключительно точной камеры-обскуры, вы можете отказаться от всей информации в этом разделе. Тем не менее, если вы такой же любитель фотоаппаратов, как я, это здорово знать.

Итак, исходя из нашей формулы, мой «оптимальный» диаметр крошечного отверстия составляет около 0,011 мм, что является МАЛЕНЬКИМ. Фактически, если бы мы справились с этим, наша эффективная диафрагма при фокусном расстоянии 44 мм была бы примерно F / 157. Опять же, все это просто пища для размышлений, и на самом деле это не играет роли в нашем последнем отверстии. Чтобы превратить зеркалку в цифровую камеру-обскуру, вам не нужно будет вычислять какие-либо цифры.Так что перейдем к хорошему!

Собираем все вместе

А теперь приступим к созданию камеры-обскуры. Как мы уже говорили, это будет чрезвычайно простая конструкция. Мы начнем с вырезания диафрагмы из алюминиевой фольги. Это рабочий компонент всей системы, так как в конечном итоге мы будем использовать его для формирования апертуры точечного отверстия.

Имейте в виду, что у алюминиевой фольги есть блестящая и матовая сторона. Это войдет в игру позже. Кусок фольги 3 × 4 дюйма (7.6 × 10,2 см) должно хватить почти на все камеры.

Блестящая сторона…

… матовая сторона.

Создание диафрагмы

Мне нравится использовать переднюю крышку камеры, чтобы обвести грубый контур диафрагмы. Просто переверните крышку, и это даст хорошее приближение передней поверхности фланца камеры. Не стесняйтесь обводить контур по обе стороны фольги. Не волнуйтесь, если у вас нет передней крышки, которую можно было бы использовать в качестве ориентира, обрежьте фольгу как можно лучше, стараясь оставить немного нахлеста.

Не забудьте обвести колпачок (если он у вас есть) лицевой стороной вниз.

На протяжении всего процесса резки старайтесь, чтобы фольга была максимально ровной и не сморщенной.

А теперь пора проверить храбрость. Теперь нам нужно проделать отверстие. Если вы помните, наш «оптимальный» размер отверстия — 0,011 мм. Конечно, мы не сможем добиться этого в точности, поэтому лучшее, на что мы можем надеяться, — это проделать наименьшее отверстие с помощью имеющихся у нас инструментов. Штифт, который я использую, имеет приблизительный диаметр.77 мм, что по-прежнему намного больше нашего оптимального расчетного размера отверстия. Поэтому мы постараемся сделать отверстие как можно меньше, используя только кончик булавки.

Положите фольгу блестящей стороной вверх на полутвердую поверхность, например на разделочную доску или, в нашем примере, на кусок плаката. Нацельтесь примерно на центр диска из фольги и слегка надавите булавкой. Не пытайтесь полностью протолкнуть штифт через диск. Чтобы проколоть фольгу, скорее всего, будет достаточно небольшого давления.

И вот оно; наше свежее отчеканенное отверстие.

Отсюда остается лишь прикрепить нашу новую диафрагму с точечным отверстием к передней части камеры.

Установка точечного отверстия

Отцентрируйте диафрагму с точечным отверстием как можно ближе к оправе объектива камеры. Затем аккуратно приклейте фольгу к фланцу линзы. Я использую несколько кусков изоленты. Рекомендуется использовать как можно более непрозрачную ленту, которая не оставит лишних следов на камере после удаления.Опять же, держите фольгу как можно более плоской.

Начните с внешней стороны фольги и убедитесь, что лента как можно плотнее закрывает диафрагму. После этого я люблю добавить еще несколько кусков ленты на переднюю часть фольги для большей прочности. Здесь требуется деликатное прикосновение. Будьте внимательны, чтобы не закрывать точечное отверстие!

Я знаю, в это трудно поверить, но вы только что сделали камеру-обскуру!

Советы по съемке с помощью камеры-обскуры

Как вы, вероятно, уже предположили, в камерах-обскурах используется относительно небольшая диафрагма. Таким образом, съемка с ними потребует более длительной выдержки. Итак, штатив всегда будет хорошей идеей иметь под рукой для работы с отверстиями. Кроме того, будет сложно визуально скомпоновать ваши изображения. Однако это не означает, что вы не можете снимать на камеру-обскуру с рук!

Вот несколько советов по максимально эффективному использованию камеры-обскуры при съемке со штативом и без него:

• Поднимите этот ISO. Используйте самый высокий ISO, который вам удобен, чтобы вывести требуемую выдержку в управляемый диапазон для съемки с рук.
• Забудьте про видоискатель. Держать камеру под рукой — вполне приемлемо, но это не принесет вам особой пользы. Попробуйте снимать камерой в конфигурации «на уровне пояса», держа ее близко к телу для дополнительной устойчивости.
• Pinholes любят длинные выдержки! Попробуйте установить камеру-обскуру на штатив и понизить ISO для получения отличных изображений с большой выдержкой. Эта маленькая диафрагма — ваш друг, когда дело доходит до фотографии со сверхдлинной выдержкой.
• Защитите вашу камеру.Помните, вы сейчас снимаете без защиты объектива. Несмотря на то, что точечное отверстие очень маленькое, грязь и влага все же могут проникнуть во внутренние компоненты вашей камеры.
• Будьте готовы наблюдать за любой грязью, присутствующей на вашем датчике. Поскольку вы будете снимать с очень узкой диафрагмой, любые частицы пыли или грязи на сенсоре вашей камеры будут легко заметны.
• Попробуйте сделать несколько дополнительных проколов. Нет правила, согласно которому вы должны ограничиваться одной апертурой.Несколько дополнительных отверстий могут произвести потрясающие эффекты. Поэкспериментируйте с разным количеством и конфигурацией отверстий.
• Оцените размытость. По самой своей природе фотография крошечного отверстия несовершенна. Помните, что красота работы с камерой-обскурой проистекает из упрощенного характера самого метода.
• Пинхол-фотография отлично работает в черно-белом режиме. Преобразование изображений-точечных отверстий в черно-белые может изменить всю динамику фотографии.

Вот несколько примеров изображений, которые я сделал с помощью преобразованной цифровой зеркальной фотокамеры с обскурным отверстием:

Эти последние два изображения были сделаны после того, как я ввел три дополнительных отверстия…

Способы улучшения камеры-обскуры

Вы можете сделать более прочные отверстия для микроотверстий, используя более прочные материалы, а также более точно измеряя и вырезая отверстия.Конечно, это означает дополнительную работу и, вероятно, потребует гораздо более продвинутых инструментов. Тем не менее, мы можем улучшить работу нашей камеры-обскуры с помощью некоторой простой изобретательности.

Лучший способ повысить эффективность вашей цифровой камеры-обскуры — добавить немного флокирования на внутреннюю поверхность диафрагмы. Флокирование — это просто способ уменьшить отражения и блики внутри камеры за счет затемнения компонентов, которые могут вызвать такого рода проблемы.

Несмотря на то, что мы повернули матовую сторону фольги внутрь (сказали, что это пригодится), мы все же можем помочь еще больше уменьшить отражения, затемняя внутреннюю часть фольги.Самый простой способ сделать это — использовать черный перманентный маркер, чтобы затемнить внутреннюю поверхность диафрагмы.

Осторожно, чтобы не закрасить точечное отверстие. Диафрагма необычайно тонкая.

Это поможет уменьшить количество паразитных световых лучей, которые могут ухудшить качество изображения. Еще лучшее решение — наклеить темную ленту на внутреннюю часть диафрагмы. Это позволит получить гораздо более эффективный флокирующий материал. Если вы планируете добавить липкую ленту, рекомендуется нанести ее до того, как делать точечное отверстие.Опять же, оставьте небольшое пространство вокруг диафрагмы, чтобы диафрагма оставалась как можно более тонкой.

Заключительные мысли о камерах-обскурах

Когда я делал изображения для этой статьи, я понял, что может быть самым большим преимуществом превращения вашей зеркальной или беззеркальной камеры в камеру-обскуру; это заставляет вас забыть. Я имею в виду, что когда вы используете такую ​​простую камеру, большинство ваших забот по поводу композиции и точного фокуса, кажется, отпадает.Это действительно странное чувство.

Более того, учитывая тот факт, что вы снимаете с такой маленькой диафрагмой, он обеспечивает огромную глубину резкости. Это означает, что технически вся сцена будет «в фокусе».

В то же время вы знаете, что без преимущества объектива вся фотография будет одновременно менее резкой, даже сказочной. Когда мы работаем в таких условиях, это заставляет нас отказаться от претензий и сосредоточиться (фото-юмор) на основных ценностях наших изображений.

Если вы никогда раньше не пользовались камерой-обскурой, я надеюсь, что этот урок показал вам, что превратить вашу зеркалку в цифровую камеру-обскуру невероятно просто. Следуйте инструкциям, показанным здесь, и вы получите цифровую камеру-обскуру в свои руки за меньшее время, необходимое для чтения этой статьи.

Вы когда-нибудь пользовались камерой-обскурой? Если да, обязательно поделитесь своими мыслями и изображениями в разделе комментариев ниже!

Примечание автора. Несмотря на то, что описанный здесь метод не представляет большого риска для вашей камеры, я настоятельно рекомендую вам выполнять такие проекты только с использованием оборудования, которое вы не против того, чтобы его повредили.Как всегда, руководствуйтесь здравым смыслом и действуйте на свой страх и риск.

Как сделать камеру-обскуру Научный проект

Первый тип камеры, когда-либо изобретенный, назывался камера-обскура , что в переводе с латыни означает «темная комната».

Сначала это было именно то, что было — темная комната с крошечной дырой, через которую проходил узкий луч света.

Этот луч создавал «реальное изображение» внешних объектов на стене напротив отверстия (однако он не делал снимков — светочувствительные материалы, такие как пленка, были изобретены гораздо позже).

Камера-обскура — это просто портативная версия этой древней камеры-обскуры. (Немного неудобно таскать с собой комнату, чтобы фотографировать семейный отдых!)

В современной камере линза используется для преобразования световых волн в узкий луч, который создает изображение на пленке.

В камере-обскуре отверстие действует как линза, позволяя проникать только узкому лучу света.

Он формирует перевернутое перевернутое изображение того же типа, что и обычная камера, поэтому вы можете увидеть, как работает камера, сделав средство просмотра отверстий.

(Подробнее о том, как работают камеры, читайте здесь.)

Используя фотобумагу и подходящие проявочные материалы, вы можете сделать камеру-обскуру, которая действительно будет делать фотографии.

Однако в этом проекте вы создадите программу просмотра камеры-обскуры, которая позволит вам видеть реальное изображение, но не записывать его.

Взрослый может помочь с разрезанием.

Что вам понадобится:

• Цилиндрическая банка для стружки с металлическим дном (как у Pringles).Это лучше всего работает, но вы также можете использовать пустой рулон бумажного полотенца.
• Алюминиевая фольга
• Вощеная бумага
• 1 лист черной плотной бумаги
• Лента (маскировочная или электрическая)
• Штифт прямой
• Линейка
• Маркер
• Нож Xacto, универсальный нож или нож для резки коробок

Чем вы занимаетесь:

1. С помощью линейки отмерьте два дюйма от дна банки для стружки и отметьте место. Сделайте это еще несколько раз вокруг банки, затем соедините метки, чтобы получилась линия, проходящая по всей длине.Разрежьте банку на две части по этой линии.

2. Проделайте отверстие в центре металлического дна банки. Этот шаг требует некоторого терпения, потому что вы хотите, чтобы это было крошечное гладкое отверстие. Вы можете постучать по верхней части булавки тяжелым предметом, а затем повернуть ее, проталкивая через металл, чтобы края были гладкими. (Если вы используете трубку для бумажных полотенец вместо банки для чипсов, поместите кусок алюминиевой фольги между двумя учетными карточками и осторожно поверните штифт через слои. Затем прикрепите алюминиевую фольгу к концу трубки с отверстием в центр.)

3. Вырежьте круг из вощеной бумаги и закрепите его на короткой части банки. Это будет ваш экран или «фильм».

4. Положите длинную часть банки на короткую и скрепите их скотчем, чтобы они снова образовали одну трубку.

5. Чтобы камера-обскура работала, единственный свет должен проходить через отверстие-обскур. Сделайте камеру «светонепроницаемой», обернув ее алюминиевой фольгой. Возьмите кусок фольги длиной 1,5 фута и приклейте край к банке (фольга должна совпадать с металлическим дном банки).Затем оберните банку фольгой столько раз, сколько сможете, заклеив конец скотчем. Часть фольги, вероятно, будет закрывать открытый конец банки; просто заправьте излишки внутрь тюбика.

6. Сверните кусок черной плотной бумаги в трубочку и частично вставьте ее в открытый конец банки. Он будет действовать как светозащитный окуляр для вашей камеры.

Теперь вы готовы использовать камеру!

Поместите такой предмет, как цветок или карандаш (или даже руку) под яркую лампу, чтобы она хорошо освещалась.

Направьте на него торец камеры и посмотрите в окуляр из черной бумаги.

(Возможно, вам понадобится сложить ладонь вокруг окуляра, чтобы внутренняя часть банки оставалась темной. Это будет проще, если в комнате темно, за исключением лампы.)

Вы должны увидеть цветное изображение объекта на экране вощеной бумаги; перемещайте камеру внутрь и наружу, пока объект не окажется в фокусе.

Не запутайтесь, пытаясь центрировать объект в окне просмотра. Изображение перевернуто и перевернуто, поэтому вам придется перемещать камеру в противоположном направлении от ожидаемого.

Помните, практика ведет к совершенству!

Подумайте, что вы могли бы сделать, чтобы улучшить свою камеру-обскуру, а затем попробуйте некоторые из своих идей.

Что произойдет, если экран будет дальше от отверстия?

Какие другие материалы подойдут для экрана? Будет ли отверстие большего размера улучшить изображение?

При желании вы можете получить книгу в библиотеке или поищите в Интернете, чтобы узнать, как сделать камеру-обскуру, которая действительно делает снимки.

Этот веб-сайт о камерах-обскурах — хорошее место для начала: на нем есть пошаговые инструкции, а также галерея фотографий, сделанных с помощью камер-обскур!

Больше физико-технических проектов:

Как сделать в домашних условиях пленочную камеру-обскур с некоторой упаковкой

Уже почти конец апреля 2020 года, здесь, в Великобритании, изоляция от коронавируса идет полным ходом, вы уже выполнили разрешенную часовую тренировку, и вам скучно, ! Это был я и мое затруднительное положение.

Я сидел перед компьютером, обдумывая варианты облегчения скуки, когда это случается. Я замечаю небольшую картонную коробку, в которой я получил какую-то пленку от Analogue Wonderland, которую не успел выбросить на переработку.

Вот тогда и случился момент лампочки. «Интересно, смогу ли я превратить это в камеру?»

Сейчас мне нравятся все формы фотографии, но я люблю снимать с отверстиями и делать камеры-обскуры. Но сделать фотоаппарат из куска упаковки, которая в основном представляет собой дешевый коричневый картон и имеет довольно очевидные дыры в местах ее складывания?

«Нет! — Глупая идея, — говорит разумный внутренний голос.«Круто, давай сделаем это», — говорит внутренний голос, готовый к вызову (я упоминал изоляцию? И скуку?).

Вы видите коробку или камеру?

Переходя к делу, оказывается, что на самом деле возможно и довольно легко сделать камеру-обскуру из почтовых ящиков Analogue Wonderland.

Что вам понадобится

Перечень материалов:

1. Маленький почтовый ящик.
2. Рулон изоленты.
3. Несколько обрезков пенопласта.
4. Рулон скотча / бандероли.
5. Небольшой кусок алюминиевой банки для напитков (или просверленное отверстие).

Перечень инструментов:

1. Линейка / прямая кромка.
2. Ножницы.
3. Острый нож.
4. Ручка или карандаш.
5. Булавка (если вы сделаете точечное отверстие самостоятельно).
6. Мелкая наждачная бумага или проволочная вата (если вы сделаете точечное отверстие самостоятельно).

Обожаю, когда возникает план

Подготовка коробки

Первоначальная конструкция заключалась в том, чтобы использовать черную изоленту, чтобы обмотать все края коробки, где есть прорези и выступы, используемые для удержания коробки вместе.И прорези, созданные сзади, где стороны коробки сложены. Практически везде, где кажется, что свет может проникнуть внутрь.

Затем я понял, что, когда крышка откидывается и фиксируется язычками, четыре угла не будут светонепроницаемыми. Именно здесь появились обрезки пенопласта от предыдущих сборок камеры. Три куска, вырезанные так, чтобы поместиться внутри коробки по передней и боковым сторонам, оставляли небольшой зазор между боковыми частями и стороной коробки для выступов крышки. Пенопласт имеет толщину примерно 5 мм, поэтому, как только три части приклеиваются на место, они образуют светонепроницаемую перегородку по краю крышки, а также удерживают бумажный негатив на месте, так как его можно вставить в коробку под пенопластом.

Следующим решением было то, где разместить отверстие. Обычно это был бы удар посередине. Но я хотел сохранить логотип в целости и сохранности.

Лампочка, момент номер два, вырежьте треугольник, который представляет букву «A» на логотипе «Аналоговая страна чудес», и проденьте туда отверстие… очевидно, правда.

Мой стандартный затвор на камерах-обскурах — это короткая изолента, закрывающая отверстие. Однако я не хотел, чтобы лента могла порвать материал коробки, что могло вызвать попадание света внутрь. Еще одно простое решение: накройте логотип квадратом обычной скотча и вырежьте треугольник в месте прокола. Лента затвора не повредит и легко оторвется.

Создание точечного отверстия

Само отверстие я уже проделал, но опять же, это простая работа. Возьмите небольшой квадрат банки из-под напитка. Осторожно воткните в него булавку, пока он не проткнет алюминий всего лишь на примерно . Используйте наждачную бумагу или тонкую проволочную вату, чтобы отшлифовать выступ, образовавшийся на задней стороне алюминия.

Таким образом образуется точечное отверстие диаметром примерно 0,298 мм, что соответствует размеру крошечного отверстия, которое большинство калькуляторов конструкции камеры-обскуры используют в качестве базового размера. Я использую приложение для телефона, основанное на калькуляторе конструкции камеры на mrpinhole.com.

Измерение глубины коробки от примерно того места, где находится точечное отверстие, до места, где будет бумага, составляет 45 мм. Использование этого измерения и 0,298 мм отверстия в калькуляторе дизайна дает эффективную диафрагму f / 151, которую можно использовать при принятии решения о продолжительности экспозиции.

Последний штрих — небольшой ребрендинг на лицевой стороне логотипа.

Момент истины

Итак, работа сделана, камера сделана. Скука уменьшилась, но… действительно ли это работает?

На момент написания я сделал только две фотографии этой камерой в своем саду, чтобы посмотреть, будет ли она работать. Как вы можете видеть ниже, это так.

Я использовал старую бумагу Кентмера, получившую оценку E.I. 3. С помощью приложения экспонометра на моем телефоне, установленного на ISO 3 и f / 151, в довольно яркий, но пасмурный день я получил восьмиминутную выдержку.

Снимки получились хорошо, хотя центр негатива немного переэкспонирован, поэтому, если / когда я снова воспользуюсь камерой, я попробую использовать ее при f / 100, чтобы получить немного более высокую скорость затвора, что должно дать лучшую экспозицию в по центру, если края немного темнее.

Успех!

Последние мысли

Итак, работа сделана, камера сделана, скука облегчена, и У меня есть рабочая камера.

Если вам интересно, общее время сборки составило примерно 30 минут плюс-минус. Написание о камере заняло как минимум в три раза больше времени, чем ее создание … так что мне все еще не скучно (пока).

---

Об авторе : Дейл Уиллеттс — фотограф-любитель. Мнения, выраженные в этой статье, принадлежат исключительно автору. Вы можете найти больше его работ в его Instagram и Flickr. Эта статья также была опубликована здесь.

.
