БЛОГ ДМИТРИЯ ЕВТИФЕЕВА | Рабочие отрезки разных фотокамер
Многим фотолюбителям, желающим поставить неродную оптику на свои камеры может пригодится таблица рабочих отрезков фотосистем.

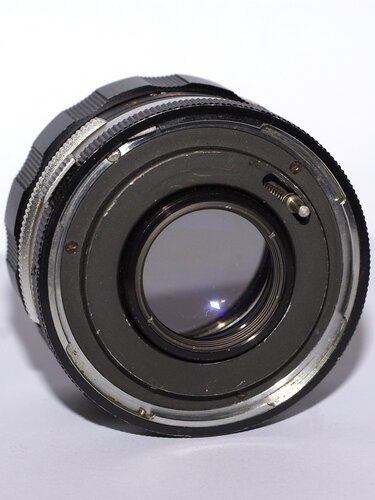

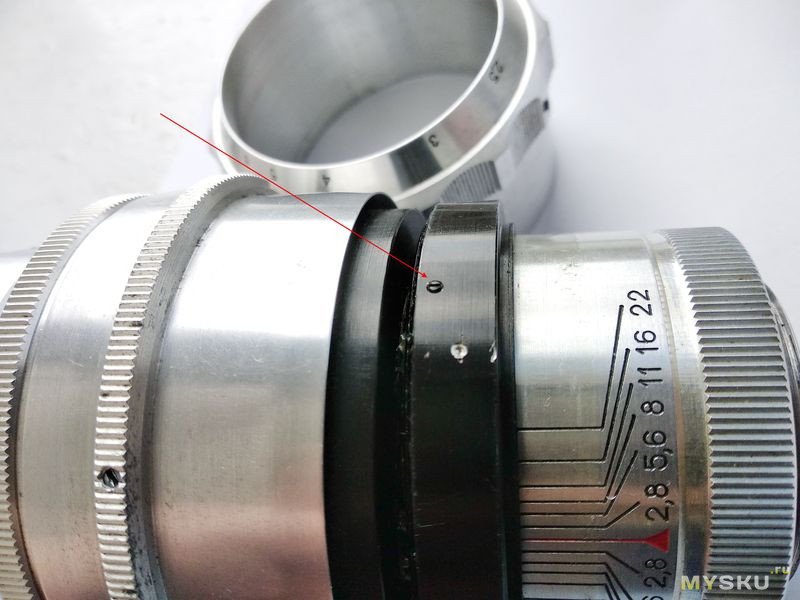

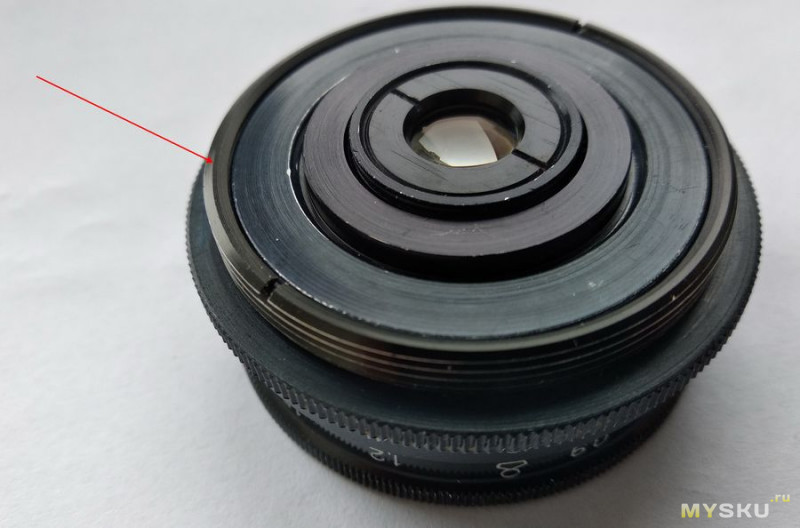

Красной стрелочкой показан рабочий отрезок.
Если рабочий отрезок камеры меньше рабочего отрезка объектива, который вы хотите поставить, то его можно установить. У вас для этого будет толщина адаптера такая:
А — рабочий отрезок вашей фотокамеры
Б — рабочий отрезок объектива, который хотите поставить
В — толщина адаптера
В=Б-А
Если В получается отрицательным, то значит объектив должен быть ближе к матрице/пленке фотокамеры, нежели позволяет ваша камера.
Проще:
ОБЪЕКТИВ — КАМЕРА = ТОЛЩИНА АДАПТЕРА
если ТОЛЩИНА АДАПТЕРА меньше или равна 1мм, то объектив на эту камеру поставить с сохранением бесконечности НЕЛЬЗЯ.
если ТОЛЩИНА АДАПТЕРА больше 1мм, то объектив на эту камеру поставить с сохранением бесконечности МОЖНО.
1мм это технологический минимум для толщины адаптера. Тоньше его сделать вряд ли получится.
Пример 1
Ваша камера Canon EF имеет рабочий отрезок 44мм. Вы хотите поставить объектив Carl Zeiss системы Contax 35mm, у которой рабочий отрезок 45.5мм.
45.5-44 = 1.5мм. Значит у вас есть 1.5мм на толщину адаптера, что вполне реально.
Пример 2
Вы хотите поставить объектив Canon EF на систему Nikon-F.
44-46.5=-2.5
Т.е. чтобы это проделать вам нужно еще заглубить объектив Canon внутрь камеры Nikon на 2.5мм, что малореально. Для того, чтобы всё-таки поставить объектив с более коротким, нежели у камеры на которую его ставят, рабочим отрезком, используют адаптер с линзой, которая перефокусирует изображение дальше, на необходимое расстояние, чтобы изображение попадало на матрицу камеры.
Тем не менее помните, что любая дополнительная линза в системе влияет на оптические качества системы, в том числе резкость, ХА, контраст и светосилу.
Пользуйтесь поиском по таблице (поле ввода справа) — очень удобно.
Если вы считаете, что в таблице какие-то данные указаны неверно или хотите какие-то данные добавить, то выделите мышкой неверную строку, нажмите Ctrl + ENTER, впишите в открывшееся окошко ваш комментарий и нажмите ENTER. Исправление или дополнение придёт мне на почту и я обязательно прочитаю.
Рабочие отрезки
| Aaton | bayonet(?) | 40.00 | ||
| Alpa | байонет | 37.80 | ||
| Argus | байонет | 44. 45 | ||
| Arri PL | байонет | 52.00 | ||
| Balda Baldamatic lll | 44.70 | |||
| Bolex | breech | 23.22 | ||
| Bolex H8RX | 1" x 32tpi thread | 15.31 | ||
| Braun Colorette | 44.70 | |||
| Braun Reflex Automatic | 44. 70 | |||
| Bronica | байонет и 57×1 резьба | 101.70 | ||
| Canon EF mount | байонет | 44.00 | 1987- | |
| Canon EF-M mount | 18.00 | 2012- | ||
| Canon EOS R (RF mount) | байонет | 20.00 | 2018- | внутренний диаметр байонета 54 мм |
| Canon EF-S mount | 44.00 | 2003- | ||
| Canon EX1/2 VL | байонет | 20. 00 | ||
| Canon FD mount | 42.00 | 1971-1990 | ||
| Canon FL | байонет | 42.00 | 1964-1971 | |
| Canon R | байонет | 42.00 | ||
| Canon screw (RF) | M39x1 | 28.80 | ||
| C-mount (Bolex, Eclair and Bell & Howell) | 1" x 32tpi thread | 17.53 | (0.69″) | |
| Contarex | 46. 00 | |||
| Contax 645 | байонет | 64.00 | ||
| Contax C/Y Mount | байонет | 45.50 | 1974-2005 | |
| Contax G | байонет | 29.00 | 1994-2005 | |
| Contax N | 48.00 | |||
| Contax RF | байонет | 34.85 | ||
| Contax S | M42x1 thread | 45. 50 | Identical to Pentax and Praktica; made by Carl Zeiss Jena after WW II. | |
| C-S mount | 1" x 32tpi thread | 12.50 | ||
| D mount (8mm movie cameras) | 0.625" x 32tpi | 12.29 | ||
| Eclair | bayonet | 48.00 | ||
| Edixa Electronica | 44.70 | |||
| Edixa-Rex | bayonet | 53.00 | ||
| Exacta 66 | байонет накидная гайка | 74. 10 | ||
| Exakta/Topcon | байонет | 44.70 | ||
| Fujica X bayonet | 43.50 | |||
| Fujifilm X-mount | 17.70 | 2012- | ||
| Hasselblad XCD | байонет | 18.30 | 2016- | |
| Hasselblad 500/2000 | байонет | 74.90 | ||
| Hasselblad H System | bayonet | 61. 63 | from a Hasselblad publication. | |
| Hasselblad Xpan | bayonet | 34.27 | +/- 0.03 mm | |
| Hasselblad/Kiev(Киев) 88 | многозаходная резьба | 82.10 | ||
| Icarex | breech lock | 48.00 | ||
| Iloca Electric | 44.70 | |||
| Kiev(Киев) 60/6/6с | байонет накидная гайка | 74.10 | ||
| Kilarflex | 92. 30 | |||
| Kilarflex | 92.30 | |||
| Kilarscope | 78.80 | |||
| K-mount | bayonet | 45.46 | ||
| Kodak Reflex Instamatic Reflex | 44.70 | |||
| Kodak Reflex IV | 44.70 | |||
| Kodak Reflex lll | 44.70 | |||
| Kodak Reflex S | 44. 70 | |||
| Kodak Retina Reflex/IIIS | байонет Deckel | 44.70 | ||
| Konica AR | байонет | 40.70 | 1965-1987 | |
| Konica F | байонет | 40.50 | ||
| Konica RF Hexar | байонет Leica M | 27.95 | ||
| Kowa Six/Super 66 | байонет накидная гайка | 79.00 | ||
| Leica M mount | 27. 80 | 1954- | ||
| Leica R mount | байонет | 47.00 | 1964-2009 | |
| Leica S | bayonet | 53.00 | На основании точного замера родного лейковского переходника на 645 Контакс. Кольцо ровно 11 мм по микрометру. А у Контакса 645 -64 мм. Второй доказательный момент это переходник Лейка С -Пентакс 67. толщина его 31,95 мм,а р/о у Пентакса 67-84,95 . Итог тот же 53 мм | |
| Leitz Visoflex I | резьба M39x26 tpi | 62.50 | (91.30 всего). Иногда путают с M39x1mm. Разница небольшая, но достаточная, чтобы создавать проблемы на не-Leica M39 объективах | |
| Leitz Visoflex II, III | байонет Leica M | 40. 00 | (68.80 всего) | |
| M39 (Leica) Screwmount | резьба M39x26 tpi | 28.80 | ||
| M39 (Зенит) screw | резьба M39x1 | 45.20 | ||
| M42 | резьба M42x1 | 45.46 | 1949- | |
| Mamiya 645 | байонет | 63.30 | ||
| Mamiya 7/7II | bayonet | 60.00 | ||
| Mamiya RB | байонет | 112. 00 | ||
| Mamiya RZ | байонет | 105.00 | ||
| Mamiya ZE, Mamiya CS | bayonet | 45.50 | Отличие байонета Mamiya ZE от Mamiya CS. Физически байонеты одинаковы — промерено штангенциркулем | |
| Micro Four Thirds System | 19.25 | 2008- | ||
| Minolta MD | байонет | 43.50 | ||
| Minolta SR mount | 43.50 | 1958-2001 | ||
| Minolta/Konica Minolta/Sony A-mount | байонет | 44. 50 | 1985- | |
| Miranda dual BM/SM | байонет/резьба M42x1 | 41.50 | ||
| Miranda Laborec | байонет/резьба M42x1 | 41.50 | ||
| Miranda Laborec — dual BM/SM | резьба M46x1 (или bayonet/M44x1 thread) | 41.50 | ||
| Miranda TM only SM | M42x1 thread | 41.50 | ||
| Narcissus(Нарцисс) | резьба M24x1 | 28.80 | ||
| Nikon 1 (CX) mount | 17. 00 | 2011- | ||
| Nikon F/Kiev(Киев)Н | байонет | 46.50 | 1959- | |
| Nikon Z | байонет | 16.00 | 2018- | внутренний диаметр байонета 55 мм |
| Nikon rangefinder | bayonet | 34.85 | Identical to Contax mount, but with slightly different focusing cam. | |
| Novoflex | резьба | 100.00 | ||
| OCT-19 | 61.00 | |||
| Olympus E1 (aka 4/3 or four/thirds) | bayonet | 38. 67 | (38.80?) (adapter for OM lenses seems to require focusing beyond infinity, perhaps 0.13mm error due to film-thickness??) | |
| Olympus Four Thirds System | байонет | 38.67 | ||
| Olympus OM mount | байонет | 46.00 | ||
| Olympus PEN F | bayonet | 28.95 | 1963-1972 | |
| Pallas TM only SM | M42x1 thread | 41.50 | ||
| Panasonic G1 | Micro Four Thirds | 19. 20 | (calculated from a T-mount -> G1 adapter with 35.80mm thickness (register T2 = 55mm; — 35.80 = 19.20) | |
| Paxette | M39x1 thread | 44.00 | ||
| Pentacon 6 | байонет накидная гайка (breech lock) | 74.10 | ||
| Pentax 645 | bayonet | 70.87 | ||
| Pentax 6×7 | bayonet | 84.95 | (74.10?) | |
| Pentax Auto 110 | bayonet | 27.00 | ||
| Pentax K mount | байонет | 45. 46 | 1975- | |
| Pentax Q mount | 9.20 | 2011- | ||
| Pentax/Practica | M42x1 thread | 45.46 | (add film thickness, and get 45.50mm….;)) | |
| Petriflex | байонет накидная гайка | 43.50 | ||
| Practica screw | резьба M42x1 | 45.50 | ||
| Practiflex | резьба M40x1 | 44.00 | (not 45.50 as I wrote initially, see further down this page for more comments) | |
| Praktica B mount | 44. 00 | |||
| Praktina | байонет накидная гайка | 50.00 | ||
| Rectaflex | 43.40 | |||
| RED ONE interchangeable mount | 27.30 | |||
| Retina lllS | 44.70 | |||
| Ricoh | breach mount | 45.50 | ||
| Ricoh KR-mount | байонет | 45. 50 | ||
| Rollei 6008 | M39x0.75 | 31.68 | ||
| Rollei 6008 | 75.32 | |||
| Rolleiflex SL35 | байонет | 44.60 | 44.5mm according to Schneider, 44.7 according to another list that has since disappeared from the Web, 44.46 according to Wikipedia | |
| Rolleiflex SL66 | байонет | 102.80 | ||
| Rolleiflex SLX | bayonet | 74.00 | ||
| Samsung NX mount | bayonet | 25. 50 | 2010- | |
| Schneider | M26x0.5 | 0.00 | ||
| Sigma\’s SA mount | 44.00 | 1992- | ||
| S-mount | Screw M12x0.5mm | 0.00 | ||
| Soligor TM only SM | M42x1 thread | 41.50 | ||
| Sony B4 mount | 48.00 | |||
| Sony E-mount | 18. 00 | 2010- | ||
| Start (Soviet SLR) | 42.00 | 1958-1964 | ||
| T mount | 55.00 | |||
| T2-mount | резьба M42x0.75 | 55.00 | ||
| Topcon IC1 | bayonet | 55.00 | ||
| Voigtlander Bessamatic/Ultramatic/Vitessa-T | байонет Deckel | 44.70 | ||
| Wrayflex | M41. 2 x 26tpi | 42.05 | ||
| Yashica Pentamatic, Pentamatic II | bayonet | 43.00 | This mount predates the M42-mount Yashica SLRs, which were introduced in 1962. Judging by the photos of Exakta and M42 adapters found in the manual, the register is significantly less than the 45.46mm of the M42 mount. Not to be confused with the shared Contax/Yashica bayonet mount, which has a register similar to that of the M42 mount. | |
| Zeiss Ikon Flektoskop/F\’meter | 84.50 | (119.35 total) | ||
| Zeiss Ikon Panflex | 64.50 | (99.35 total) | ||
| Zenit 80 | multi start thread | 74. 10 | ||
| Zenith 3M (Зенит-3м и ранее) | резьба M39x1 | 45.20 | ||
| Б (Киев 6) | 74.00 | |||
| В (Салют) | 82.00 | |||
| СТАРТ, Зенит7 | 42.00 | |||
| Ц (Зенит-4) | 47.00 | |||
| Mamiya Press 23 | байонет | 53.00 |
Благодарности
Ваши дополнения и исправления приветствуются!
1.
Вадиму Фёдорову за внесение ясности в попрос отличия байонетов Mamiya ZE от Mamiya CS
2. Андрею Шурупову за уточнение рабочего отрезка Leica S
Типы креплений и рабочие отрезки советских и современных фотоаппаратов
Автор: Иван · Опубликовано · Обновлено

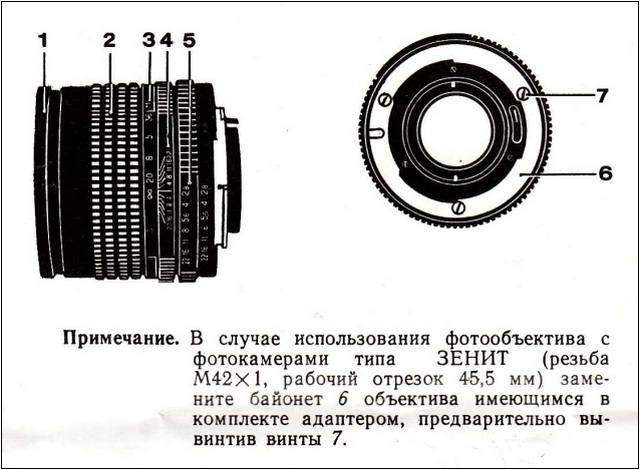

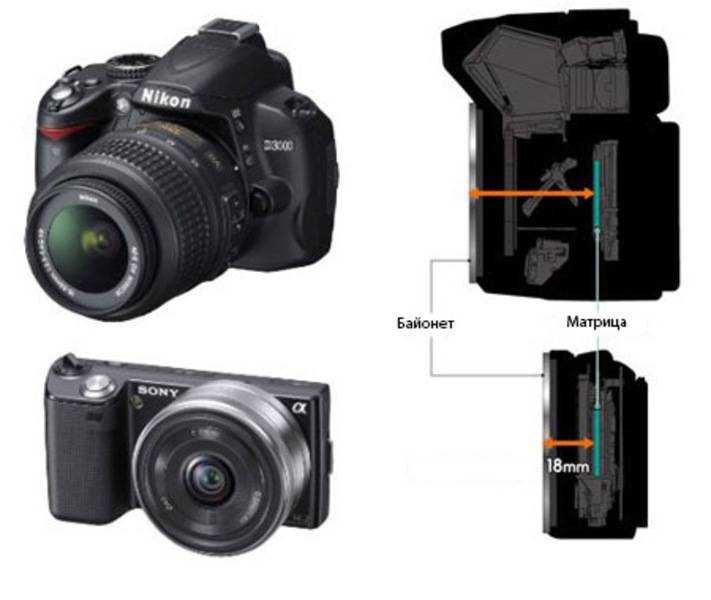

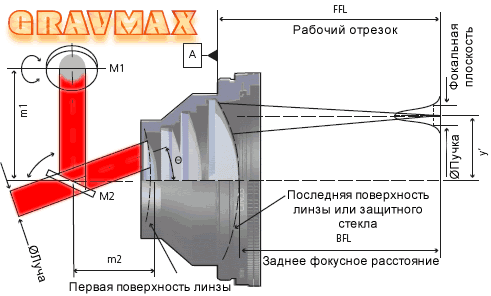

Рабочий отрезок — это расстояние от основания крепления объектива до поверхности фотопленки (светочувствительной матрицы). Грубо говоря, это расстояние, которое свет проходит уже внутри аппарата.
Иногда Рабочий отрезок в литературе путают с Задним отрезком. Это – разные вещи. На картинке показано отличие. Задний отрезок это расстояние от задней линзы объектива до пленки (матрицы).
Крепления советских объективов и фотоаппаратов
65pt»>Система (байонет)
Рабочий отрезок (мм)
Примечание
9pt; mso-yfti-irow: 1″>
4pt; padding-right: 5.4pt; border-top: medium none; border-right: black 1pt solid; padding-top: 0cm»>Дальномерные Киевы (байонет Contax-Киев)
85
4pt; padding-right: 5.4pt; border-top: medium none; border-right: black 1pt solid; padding-top: 0cm»>Зеркальные 35мм
9pt; mso-yfti-irow: 6″>
4pt; padding-right: 5.4pt; border-top: medium none; border-right: black 1pt solid; padding-top: 0cm»>44
58
4pt; padding-right: 5.4pt; border-top: medium none; border-right: black 1pt solid; padding-top: 0cm»>Зеркальные 35мм
9pt; mso-yfti-irow: 11″>
4pt; padding-right: 5.4pt; border-top: medium none; border-right: black 1pt solid; padding-top: 0cm»>Киев-88, Салют (байонет «В»)Крепления современных объективов и фотоаппаратов
Рабочий отрезок (мм) | Примечание | |
| 18 | Беззеркальные (Evil) камеры | |
| Micro 4/3 (Micro Four Thirds) | Беззеркальные (Evil) камеры | |
| Samsung NX | 25. 5 | Беззеркальные (Evil) камеры |
| 4/3 (Four Thirds) | 38.67 | |
| Sigma SA | 44 | Зеркальные камеры APS-C |
| 44 | Зеркальные 35мм и APS-C камеры | |
| Sony A/Minolta A | Зеркальные 35мм и APS-C камеры | |
| Pentax K (KA, KAF) | 45. 5 | Зеркальные 35мм и APS-C камеры |
| Nikon F (FX, DX) | 46.5 |
4pt; width: 135.45pt; padding-right: 5.4pt; background: #d9d9d9; height: 45pt; border-top: black 1pt solid; border-right: black 1pt solid; padding-top: 0cm»>
4pt; width: 135.45pt; padding-right: 5.4pt; height: 15pt; border-top: black 1pt solid; border-right: black 1pt solid; padding-top: 0cm»>Sony E (NEX)
4pt; width: 64.8pt; padding-right: 5.4pt; border-top-style: none; height: 15pt; border-right: black 1pt solid; padding-top: 0cm»>20
4pt; width: 239.95pt; padding-right: 5.4pt; border-top-style: none; height: 15pt; border-right: black 1pt solid; padding-top: 0cm»>Зеркальные камеры
4pt; width: 135.45pt; padding-right: 5.4pt; height: 15pt; border-top: black 1pt solid; border-right: black 1pt solid; padding-top: 0cm»>Canon EF(-S)
4pt; width: 64.8pt; padding-right: 5.4pt; border-top-style: none; height: 15pt; border-right: black 1pt solid; padding-top: 0cm»>44.5.jpg)
4pt; width: 239.95pt; padding-right: 5.4pt; border-top-style: none; height: 15pt; border-right: black 1pt solid; padding-top: 0cm»>Зеркальные 35мм и APS-C камеры

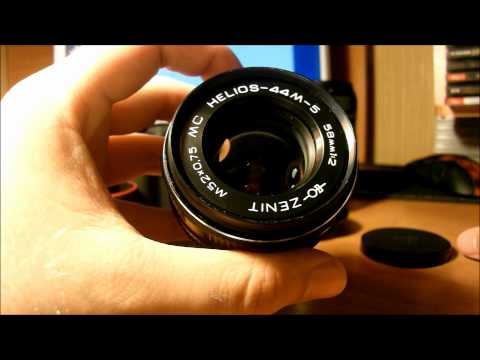

Это ссылка на мой канал на YouTube. Видео-обзоры и мастер-классы по пленочной фотографии – все самое интересное там. Ознакомьтесь! И не забудьте подписаться.
Метки: Nikonобъективыпереходники
Читайте также:
Как рассчитать рабочее расстояние объектива
Минимальное фокусное расстояние — важная характеристика объектива, но это число не указывает рабочее расстояние, расстояние от конца объектива (или конца бленды, если она установлена) до объекта. Это объем пространства, в котором вы должны работать.
В то время как рабочее расстояние объектива не имеет большого значения для большинства моих съемок, бывают ситуации, когда знание расстояния до объектива имеет значение для выбора объектива.
Макросъемка с MFD (минимальное расстояние фокусировки), как правило, является сценарием, в котором рабочее расстояние имеет наибольшее значение, и наряду с физическим препятствием (например, блендой объектива, натыкающейся на часть объекта) отпугивание объекта может быть проблемой.
Вы бы тоже побежали, если бы вам казалось, что что-то в 5 или 10 раз выше вас вот-вот врежется в вас.
Производитель предоставил спецификацию MFD (минимальное расстояние фокусировки) или MOD (минимальное расстояние до объекта) — это расстояние от датчика изображения до объекта. Это не проблема, так как данные из инструмента «Технические характеристики и измерения объектива» на сайте вместе с простым расчетом обеспечат необходимое рабочее расстояние.
Указанную производителем длину объектива mfgLL необходимо вычесть из минимальной дистанции фокусировки.
Это расстояние от сенсора до задней части крепления объектива называется фланцевым фокусным расстоянием ( FFD ).
Расстояние от задней части крепления объектива Canon EF и EF-S до контактов составляет 0,3 дюйма (7,6 мм), что дает FFD 1,7 дюйма (44 мм).
Расстояние от задней части крепления объектива Nikon F до контактов составляет 0,24 дюйма (6 мм), что дает FFD 1,8 дюйма (46,5 мм).
Вот таблица фокусных расстояний фланца.
| Canon RF | 0,89″ | 20mm |
| Canon EF | 1.73″ | 44mm |
| Canon EF-S | 1.73″ | 44mm |
| Nikon Z | 0.63″ | 16mm |
| Nikon F | 1,83 дюйма | 46,5 мм |
| Sony FE | 0,71 дюйма | 18 мм |
Формула рабочего расстояния с использованием фокусного расстояния фланца:
WD = МФД-мфгЛЛ-ФФД
Съемка с креплением объектива, отличным от указанного в таблице? Больше фокусных расстояний фланца можно найти в Википедии.
Чтобы определить рабочее расстояние на расстоянии фокусировки, отличном от MFD, просто подставьте фокусное расстояние в значение MFD в формуле.
Если вы хотите полагаться на нашу измеренную длину линзы, формулу необходимо немного скорректировать.
Большинство производителей объективов (в том числе Canon, Nikon, Sigma, Sony, Tamron и Zeiss) предоставляют спецификации длины объектива, которые не включают расстояние от задней части крепления объектива до выступающих электрических контактов.
Обычно это объясняет несоответствие, которое вы видите между спецификациями производителя и фактическими измерениями, показанными в инструменте спецификаций и измерений.
Чтобы использовать измеренную длину объектива в приведенной выше формуле, длину выступа электрического контакта из крепления объектива необходимо вычесть из фокусного расстояния фланца, чтобы получить расстояние от датчика изображения до контакта (ISCD), показанное в новой формуле ниже.
Просто возьмите «измеренный» LL (длина объектива — с блендой или без нее) и добавьте 1,4 дюйма (36,4 мм), чтобы учесть расстояние от датчика изображения до электрического контакта крепления объектива Canon EF и EF-S ( ISCD). ).
Байонет Canon RF ISCD составляет около 0,51 дюйма (13 мм).
Значение ISCD для крепления объектива Nikon F составляет 1,6 дюйма (40,5 мм).
Байонет Sont E ISCD составляет около 0,57 дюйма (14,5 мм).
WD = MFD — LL — ISCD
Непосредственно перед созданием этой страницы я завершил обзор макрообъектива Sigma 105mm f/2.8 EX DG OS HSM, поэтому в качестве примера я буду использовать этот объектив с байонетом Canon. Из характеристик этого объектива мы видим, что MFD составляет 12,3 дюйма (312 мм), общая измеренная длина объектива составляет 5,3 дюйма (134 мм) и 7,2 дюйма (182 мм) с установленной блендой.
Используя приведенную выше формулу для определения рабочего расстояния без колпака:
WD = 12,3″ — 5,3″ — 1,4″ или WD = 312 мм — 134 мм — 36,4 мм
Использование этого расчета показывает, что рабочее расстояние объектива Sigma 105 OS составляет около 5,6 дюйма (141,6 мм). Установите кожух, и минимальное рабочее расстояние уменьшится до 3,7 дюйма (93,6 мм).
Хотя вычислить легко, запомнить расчет не всегда легко.
Сохраните эту страницу в своих физических или умственных закладках, чтобы в следующий раз вам нужно было рассчитать рабочее расстояние объектива.
Технический обзор оптики | STEMMER IMAGING
Фокусное расстояние

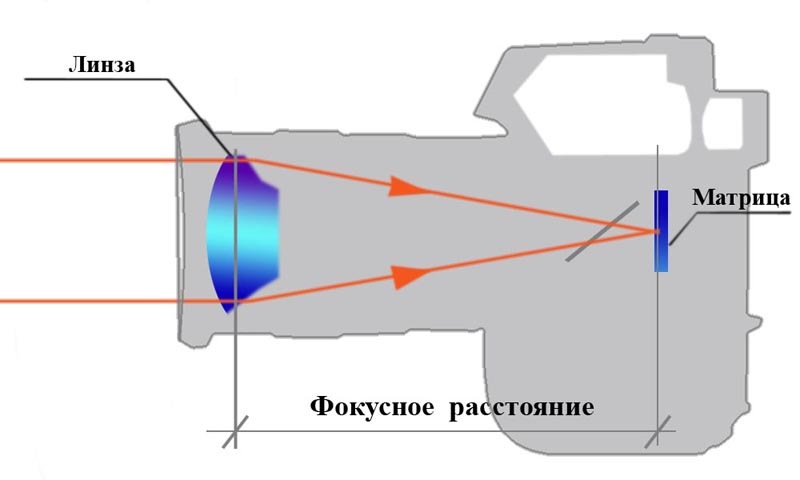

Фокусное расстояние линзы — это расстояние между ее эффективным центром и точка, в которой свет из бесконечности будет сфокусирован в одну точка. Датчик камеры должен располагаться позади этого точку на так называемой плоскости изображения.
Поле зрения или увеличение
Увеличение ß’ объектива описывает соотношение между размером изображения и размер объекта и имеет прямую связь с фокусным расстоянием f’ объектива. объектив и рабочее расстояние a. На следующей схеме показано, как рассчитать соотношение между размером объекта, рабочим расстоянием и фокусным длина линзы.
На схеме показано как рассчитать соотношение между размером объекта, рабочим расстоянием и фокусное расстояние объектива.
На схеме показано
как рассчитать соотношение между размером объекта, рабочим расстоянием и
фокусное расстояние объектива.
Обозначение:
ß’ = увеличение a = расстояние до объекта (рабочее расстояние) а’ = расстояние до изображения f’ = фокусное расстояние со стороны изображения f = фокусное расстояние со стороны объекта F = фокус (со стороны объекта) F’ = точка фокусировки (со стороны изображения)
Соотношение между рабочим расстоянием, расстоянием до изображения и фокусным расстоянием составляет рассчитывается следующим образом:
» data-tooltip=»Формула увеличения и тонкой линзы» >
Формула увеличения и тонкой линзы
Примечание: для простоты использования эта формула основана на тонкой линзе, а не на
сложная система линз, поэтому результаты являются приблизительными. Поскольку рабочее расстояние для макро-, микроскопических или телецентрических объективов составляет
нормально фиксируется без подстройки фокуса, эти объективы не определяются
по их фокусному расстоянию, а по увеличению, так как оно фиксированное и более
полезно при выборе правильного компонента.
F-число и глубина резкости
F-число или числовая апертура определяет количество света, которое может пройти через настройку объектива. Рассчитывается путем деления фокусного длина объектива по его эффективной апертуре. Объективы всегда котируются с их максимальной апертурой (наименьшим числом F), которая может быть уменьшается за счет закрытия диафрагмы внутри линзы, известной как диафрагма.
СОВЕТ: Чтобы облегчить использование этой формулы, почему бы не загрузить наш LensSENSOR приложение доступно в магазине Apple и Android, что упрощает выбор подходящего объектива. Вы можете найти дополнительную информацию здесь .

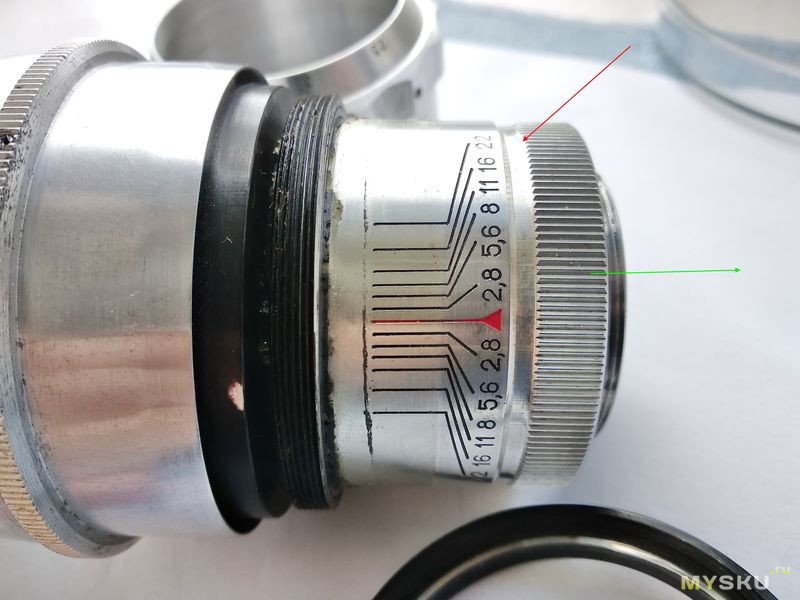

Регулируемая диафрагма внутри большинства объективов обычно использует стандартные приращения включая 1.0, 1.4, 2.0, 2.8, 4, 5.6, 8, 11, 16, 22. Каждое приращение представляет собой уменьшение количества света, проходящего через линзу, на 50 %.
Глубина резкости (или глубина резкости) — это мера расстояния до объекта.
расстояния, на которых изображение кажется четким и сфокусированным. это
зависит от многих вещей, но в основном от размера диафрагмы объектива. Чем меньше
диафрагмы, тем больше глубина резкости.
» data-tooltip=»Диаграмма глубины резкости» >
Диаграмма глубины резкости
Когда диафрагма уменьшается ниже F8.0, резкость получаемого изображения начинает ограничиваться дифракцией. Если бы не дифракция, можно было бы уменьшить диафрагму, чтобы увеличить глубину резкости. Однако примерно в этот момент глубина резкости ограничена естественными физическими условиями.
Кроме того, он также ограничен размером пикселя сенсора, т.к.
кружок нерезкости (КПК) не должен превышать 2 пикселя. Еще один крупный
влияние — это увеличение. Вопреки распространенному мнению, это не
фокусное расстояние, которое ограничивает DoF, но увеличение.
одинаковое фокусное расстояние и один и тот же объект могут иметь разные ГРИП с
разные размеры изображения. Но если изменить только фокусное расстояние
приложение, в то время как рабочее расстояние принимается в соответствии с
одинаковое увеличение, глубина резкости останется прежней.
Для приблизительной оценки диапазона ГРИП используются следующие можно использовать формулу:
Глубина резкости = 1/ß’ мм, где ß’ (бета) = MAG = y’/y (размер изображения / размер объекта)
Управление диафрагмой/диафрагмой
Как упоминалось выше, изменение диафрагмы изменяет количество
свет достигает датчика. Стандартные объективы обычно имеют мануал
диафрагма, которая установлена и зафиксирована, однако бывают случаи, когда есть необходимость
изменить диафрагму. В мире видеонаблюдения объективы оснащены моторизованным автоматическим
диафрагма, которая принимает видеосигнал с камеры и изменяет диафрагму
для достижения одинаковой интенсивности. Они называются DC или видео с автоматической диафрагмой.
линзы.
В большинстве приложений машинного зрения видео из камера не постоянна, так как камера только снимает изображение на триггер, что делает эти объективы непригодными. Для приложений, которые делают требуется управление диафрагмой с непрерывным видео P-Iris или точной диафрагмой может быть использован. Использование прямого управления с некоторых камер машинного зрения или с помощью отдельного контроллера диафрагмой можно напрямую управлять приложение, что делает его подходящим для приложений машинного зрения.
Рабочее расстояние и использование удлинительных трубок
Рабочее расстояние определяет свободное пространство между объектом и
передний край линзы. Стандартные объективы обычно предназначены для
фокусировать объекты в диапазоне от бесконечности до минимального расстояния до объекта
(МОД) перед объективом. Если расстояние между объективом и камерой
датчик увеличивается, МОД можно уменьшить. Возможна фокусировка
объектив ближе, чем MOD, с помощью удлинительных трубок, которые
расположен между камерой и креплением объектива, что увеличивает
фокусное расстояние фланца.
Использование этого метода также сужает поле
вид (FOV) и увеличивает увеличение.
На следующей диаграмме показан эффект от использования удлинительной трубки. есть на изображении.
» data-tooltip=»Использование удлинительных трубок» >
Использование удлинительных трубок
Удлинительные трубки могут использоваться со стандартными линзами для изменения изображения. масштаба и для достижения определенного FOV, но есть ряд факторов что нужно учитывать:
Любой объектив, использующий удлинительные трубки, не может фокусироваться на бесконечность
Меньше света достигает сенсора, так как круг изображения расширяется и только меньшая часть круга изображения захватывается датчиком
Использование удлинительных трубок приводит к большему увеличению и уменьшенная глубина резкости
Удлинительные трубки могут быть очень полезными, но их следует использовать только при
абсолютно необходимо.
