Режимы работы электродвигателей S1-S10 по ГОСТ Р 52776-2007 (МЭК 60034-1-2004) Машины электрические вращающиеся
ГОСТом предусмотрено 10 номинальных режимов для электродвигателей, которые обозначаются как S 1- S 10, их описание приведено ниже. S 1 – продолжительный режим работы электродвигателя , характеризуется работой электродвигателя при постоянной нагрузке (Р) и потерях ( Р V ) на протяжении длительного времени, пока все части машины не достигнут неизменной температуры (Ɵ max = Ɵ нагр ). На выше приведенном рисунке Ɵ0 – температура внешней среды. S 2 – кратковременный режим работы электродвигателя – это работа электродвигателя на протяжении небольшого отрезка времени (Δ tp ) при постоянной нагрузке ( P ). При работе за определенное время (Δ tp ) составляющие двигателя не успевают нагреваться до установившейся температуры (Ɵ max ), после этого машину останавливают и она охлаждается до температуры внешней среды (превышая не более чем на 20С). S 3 – периодический повторно-кратковременный режим работы электродвигателя, представляет собой последовательность одинаковых циклов, работа в которых происходит при постоянной, неизменной нагрузке. Где Δ tp – время работы двигателя; Δ tR – время простоя, охлаждения; Ɵнагр1 – температура двигателя при максимальном охлаждении во время цикла; Ɵнагр2 – максимальная температура нагрева. Продолжительность включения (ПВ) характеризует данный режим работы и находится по формуле: Существуют нормированные значения ПВ: 60%, 40%, 25%, 15%. Указанные в каталогах мощности приводятся для «Продолжительного режима работы ( S 1)». Если же двигатель будет работать в других режимах, к примеру, S 2 или S 3, то нагревание его будет происходить медленнее, что позволит увеличить нагрузку на некоторое время. S 1 – S 3 являются основными режимами работы, а S 4 — S 10 были введены для расширения возможностей первых, и предоставления более широкого ряда электродвигателей под конкретные задачи. S 4 – повторно-кратковременный режим работы электродвигателя с влиянием пусковых процессов, представляется в виде циклической последовательности, в каждом цикле выполняется пуск двигателя за время (Δ td ), работа двигателя при постоянной нагрузке в течении (Δ tp ), за эти промежутки времени машина не успевает достичь максимальной температуры (установившейся), а за время паузы (Δ tR ) не остывает до внешней среды. S 5 – Повторно-кратковременный режим работы электродвигателя с электрическим торможением и влиянием пусковых процессов Этот режим работы характерен для электропривода лифтов. S 6 – перемежающийся режим работы электродвигателя – последовательность циклов, при которой работа происходит в течении времени (Δ t р) с нагрузкой, и время (Δ tV ) работает на холостом ходу. Двигатель не нагревается до предельной температуры. S 7 – Перемежающийся режим работы электродвигателя с влиянием пусковых токов и электрическим торможением, особенностью является отсутствие пауз в работе, что обеспечивает 100% периодичность включения. Описывается работа в данном режиме последовательными циклами с достаточно долгим пуском (Δ t d ), нормальной работой при неизменной нагрузке и торможением двигателя. S 8 — Периодический перемежающийся режим работы электродвигателя с периодически изменяющейся частотой вращения. Так же как и предыдущий режим, этот не содержит пауз, соответственно ПВ=100%. S 9 — режим работы электродвигателя с непериодическими изменениями, нагрузки и частоты вращения. Режим, при котором обычно нагрузка и частота вращения изменяются непериодически в допустимом рабочем диапазоне. Этот режим часто включает в себя перегрузки, которые могут значительно превышать базовую нагрузку Для этого типа режима постоянная нагрузка, выбранная соответствующим образом и основанная на типовом режиме S1, берется как базовая (см. рисунок ниже) для определения перегрузки. S10 — режим работы электродвигателя с дискретными постоянными нагрузками и частотами вращения Режим, состоящий из ограниченного числа дискретных нагрузок (или эквивалентных нагрузок) и, если возможно, частот вращения, при этом каждая комбинация нагрузки/частоты вращения сохраняется достаточное время для того, чтобы машина достигла практически установившегося теплового состояния (рисунок ниже). Длительность рабочего цикла, характер действующей нагрузки, ее величина, потери при пуске, торможении и во время установившегося режима работы, способ охлаждения — все эти параметры описывают режимы работы электродвигателей. Возможные комбинации выше приведенных характеристик имеют огромное разнообразие и потому изготовление двигателей для каждого из них не целесообразно.
| |
Дополнительная информация от TehTab. | |

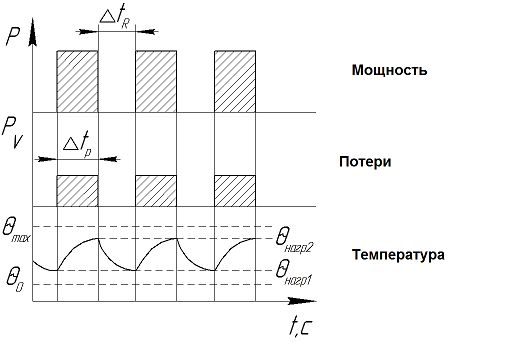

За это время электродвигатель не успевает нагреться до максимальной температуры и при останове не охлаждается до температуры окружающей среды. Не учитываются потери, возникшие при запуске двигателя (пусковой ток не оказывает большого влияния), то есть они не нагревают детали машины. Длительность цикла не превышает десяти минут.
Для режима S 2 допускается увеличение нагрузки на 50% на период времени 10 минут, 25% — 30 минут, 10% — 90 минут. Для работы механизма в режиме S 3 лучше всего применять приводной асинхронный двигатель с повышенным скольжением.
Реализация данного S 8 режима происходит в асинхронных двигателях при переключении пар полюсов. Каждый последовательный цикл состоит из времени разгона (Δ td ), работы (Δ t р) и торможения (Δ tF ), но при разных нагрузках, а соответственно при разных скоростях вращения ротора ( n ).
Минимальная нагрузка в течение рабочего цикла может иметь и нулевое значение (холостой ход, покой или бестоковое состояние). Для этого типового режима постоянная нагрузка, выбранная в соответствии с типовым режимом S1, принимается за базовую для дискретных нагрузок. Дискретные нагрузки являются, как правило, эквивалентной нагрузкой, интегрированной за определенный период времени. Нет необходимости, чтобы каждый цикл нагрузки точно повторял предыдущий, однако каждая нагрузка внутри цикла должна поддерживаться достаточное время для достижения установившегося теплового состояния, и каждый нагрузочный цикл должен интегрированно давать ту же вероятность относительного ожидаемого термического срока службы изоляции машины.
ru:Режимы работы — РОСЭЛЕКТРО
Двигатели общепромышленного назначения основного исполнения с повышенным скольжением и многоскоростные могут работать в различных режимах в соответствии с ГОСТ 28173 (МЭК 60034-1). Продолжительный режим работы S1 (рис. 2.1) — работа машины при неизменной нагрузке P и потерях PV достаточно длительное время для достижения установившейся (неизменной) температуры всех её частей (θmax). Номинальная мощность электродвигателей основного исполнения и многоскоростных, указанная в таблицах раздела “Технические данные электродвигателей”, соответствует длительному режиму работы S1. Кратковременный режим работы S2 (рис. 2.2) — работа машины при неизменной нагрузке P в течение времени Δtp, недостаточного для достижения всеми частями машины установившейся температуры, после чего следует остановка машины на время, достаточное для охлаждения машины до температуры, не более чем на 2°С превышающей температуру окружающей среды. Мощность двигателя в кратковременном режиме S2 ориентировочно можно определить по формуле: где: PS1 — номинальная мощность двигателя в длительном режиме S1; Т — постоянная времени нагрева двигателя. При этом необходимо соблюдать условие: Периодический повторно-кратковременный режим работы S3 (рис. 2.3) — последовательность идентичных циклов работы, каждый из которых включает время работы при неизменной нагрузке, за которое машина не нагревается до установившейся температуры, и время стоянки, за которое машина не охлаждается до температуры окружающей среды. При этом потери при пуске не оказывают влияния на температуру частей машины. Мощность двигателя в повторно-кратковременном режиме ориентировочно можно определить по формуле: где: β0 — коэффициент уменьшения теплоотдачи при стоянке двигателя; K0 — отношение потерь холостого хода к потерям при нагрузке; ПВ — относительная продолжительность включения, %. Значения коэффициентов β0 и Ко для двигателей серии АИ и 5А приведены в таблице 6. Значения коэффициента Ко для двигателей с повышенным скольжением составляют: K0= 0,14 для 2р = 2 K0 = 0,14 для 2р = 4 K0 = 0,23 для 2р = 6 K0 = 0,23 для 2р = 8 Таблица 6. Коэффициенты потерь
Периодический повторно-кратковременный режим с влиянием пусковых процессов S4 (рис. Допустимое число пусков в час двигателя, имеющего динамический момент инерции ротора JM, кг*м2, работающего в режиме S4 со статической нагрузкой на валу, определяемой мощностью P2, кВт, и динамической нагрузкой, определяемой динамическим моментом инерции приводимой машины JEXT, кг* м2, ориентировочно можно определить по формулам: где: Z0 — допустимое число пусков в час двигателя без статической и динамической нагрузки на валу; mСТ.СР — относительное значение среднего за время разгона статического момента на валу двигателя; mД.СР — относительное значение среднего за время разгона момента вращения двигателя. mп — кратность пускового момента; mк — кратность максимального момента; mм — кратность минимального момента Значение Z0 для двигателей серии АИ и 5А основного исполнения и с повышенным скольжением приведены в таблице 7. Время разгона двигателя ΔtD, с, до номинальной скорости вращения определяется по формуле: Периодический повторно-кратковременный режим с влиянием пусковых процессов и электрическим торможением S5 (рис. 2.5) — режим, включающий в себя те же элементы, что и S4 с дополнительным периодом ΔtF быстрого электрического торможения. Применительно к нашим изделиям этот режим относится к двигателям для привода лифтов. Параметры двигателей для лифтов в режиме S5 приводятся в соответствующем разделе настоящего каталога. Перемежающийся режим работы S6 (рис. 2.6) — последовательность идентичных циклов, каждый из которых включает время работы Δtp с постоянной нагрузкой P и время работы на холостом ходу ΔtV, при чём длительность этих периодов такова, что температура двигателя не достигает установившегося значения. Мощность двигателя, работающего в режиме S6, ориентировочно можно определить по формуле: Периодический перемежающийся режим с влиянием пусковых процессов и электрическим торможением S7 (рис. 2.7) — последовательность идентичных циклов, каждый из которых включает достаточно длительное время пуска ΔtD, время работы Δtp с постоянной нагрузкой и быстрое электрическое торможение ΔtF. Так как режим не содержит пауз, то для него ПВ = 100%. Если электрическое торможение осуществляется реверсированием, то следует иметь в виду, что один реверс в тепловом отношении эквивалентен трем пускам. Параметры режима S7 для работы в конкретных условиях могут быть определены по запросу. Периодический перемежающийся режим с периодически изменяющейся частотой вращения S8 (рис. 2.8) — это последовательность идентичных циклов, каждый из которых включает время разгона ΔtD, работу Δtp1 с неизменной нагрузкой и частотой вращения n1, электрическое торможение, работу Δtp2 при другой частоте вращения n2 и нагрузке, электрическое торможение и т. Применительно к нашим изделиям этот режим реализуется в многоскоростных двигателях с переключением числа пар полюсов. Параметры режима S8 для работы в конкретных условиях могут быть определены по запросу. При заказе двигателя, работающего в одном из перечисленных типовых режимов следует использовать обозначения в соответствии с таблицей 8. Таблица 7. Допустимое число пусков
Таблица 8.
Рисунок 2. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.4) — последовательность идентичных циклов работы, каждый из которых включает время пуска ΔtD, время работы при постоянной нагрузке Δtp, за которое двигатель не нагревается до установившейся температуры, и время стоянки ΔtR, за которое двигатель не охлаждается до температуры окружающей среды.
д.
Режимы работы
Режимы работыПонимание номинальных характеристик двигателя
К Стивен Макфадьен on
Один из комментариев к моей серии по запуску двигателя просил что-то о рабочих циклах. Вот.
Как покупатель двигателя вы обязаны сообщить производителю ожидаемую нагрузку на двигатель. Чтобы помочь в передаче этой информации, стандарт IEC 60034-1 (вращающиеся электрические машины) определяет несколько рабочих характеристик, обозначенных от S1 до S10:
| S1 | Непрерывный режим | Двигатель работает с постоянной нагрузкой в течение времени, достаточного для того, чтобы машина достигла теплового равновесия. |
| С2 | Кратковременный режим работы | Работа под нагрузкой в течение времени, недостаточного для достижения теплового равновесия, с последующим временем, достаточным для остывания двигателя. |
| S3 | Повторно-кратковременный режим работы | Серии идентичных рабочих циклов, каждый из которых представляет собой постоянную нагрузку в течение периода, за которым следует период отдыха. Тепловое равновесие не достигается в течение цикла. |
| С4 | Повторно-кратковременный режим с пуском | Аналогичен S3, но периодическая операция требует значительного времени запуска. |
| С5 | Повторно-кратковременный режим с электрическим торможением | Последовательность одинаковых рабочих циклов — пуск, работа, торможение и отдых. Тепловое равновесие снова не достигается. |
| С6 | Непрерывная работа в периодическом режиме | Идентичные рабочие циклы с периодом под нагрузкой, за которым следует период без нагрузки. Отличие от S1 в том, что двигатель работает без нагрузки, без фактической остановки. |
| С7 | Непрерывная периодическая работа с электрическим торможением | Аналогичен S6, но со значительными периодами пуска и отключения электродвигателя. Снова двигатель работает на холостом ходу в течение определенного периода времени, а не останавливается. |
| С8 | Периодический режим непрерывной работы с соответствующими изменениями нагрузки/скорости | Серия идентичных повторяющихся рабочих циклов, в каждом цикле двигатель работает с несколькими различными уровнями нагрузки и скорости. Время не останавливается и тепловое равновесие не достигается. |
| С9 | Режим работы с непериодическими изменениями нагрузки и скорости | Нагрузка и скорость периодически изменяются в пределах допустимого рабочего диапазона. Возможны частые перегрузки. |
| С10 | Работа с дискретными постоянными нагрузками и скоростями | Режим работы с дискретным числом комбинаций нагрузки/скорости, которые поддерживаются достаточно долго для достижения теплового равновесия. |
Тепловое равновесие – это состояние, при котором повышение температуры машины не изменяется более чем на 2К в час. Если вы не укажете рабочий цикл, производитель, скорее всего, примет S1. Нажмите на изображение, чтобы увидеть увеличенную версию, иллюстрирующую рабочие циклы.
Если у кого-то есть что добавить, сделайте это ниже.
