Схема полного привода рено дастер: Полный привод Рено Дастер 4х4, схема работы, фото редуктора с муфтой в разрезе

Полный привод Рено Дастер 4х4, схема работы, фото редуктора с муфтой в разрезе

Кратко о чем эта статья: Полный привод Рено Дастер 4х4, схема работы, фото редуктора с муфтой в разрезе

Есть что добавить?
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий.
Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для размещения в Копилке знаний — пожалуйста, сообщите нам об этом на е-мейл dustershop77@yandex.ru.

Как работает привод Рено Дастер, какие режимы работы есть у полноприводной трансмиссии данного кроссовера? Постараемся на все эти вопросы сейчас ответить. Тем более вопрос интересует многих россиян, которые мечтают о доступном полноприводном кроссовере. Схема работы привода Renault Duster довольно незатейлива. Крутящий момент передается в коробку передач, а оттуда распределяется между передними колесами посредством валов, на концах которых находятся шарниры равных угловых скоростей. Точнее на внешних стоят обычные ШРУСы, а на внутренних “гранатах” конструкция немного другая, там внутри стоят триподы. Это позволяет осям перемещаться с некоторым зазором. Если с передним приводом Рено Дастер понятно, схема его работы мало отличается от принципов работы любого переднеприводного автомобиля с поперечным расположением двигателя. Простота конструкции является большим плюсом для такого бюджетного автомобиля. А вот полный привод на Renault Duster 4х4 устроен чуть сложнее. Коробка передач содержит в себе компактную раздатку (на фото обозначено стрелкой), откуда крутящий момент посредством карданного вала в постоянном режиме передается в задний редуктор. Но в передней части редуктора стоит электромагнитная муфта (месторасположение муфты так же указано стрелкой), которая передает крутящий момент дальше, либо не передает его, то есть карданный вал просто вращается в холостую. А уже от редуктора по тем же осям со ШРУСами на концах крутящий момент передается на задние колеса. Смотрим фото задней части трансмиссии Рено Дастер 4х4. А вот и главный элемент полноприводной трансмиссии в разрезе. На данном фото можно очень хорошо рассмотреть все внутренние детали муфты и заднего редуктора. Такая конструкция трансмиссии Renault Duster  позволяет управлять приводом легко и непринужденно. Для управления режимами работы привода в салоне кроссовера есть шайба переключатель, вот она на фото. Одним легким движением можно сделать из переднеприводного кроссовера, полноприводный внедорожник или доверить все автоматике. В режиме “Lock” срабатывает электромагнитная муфта и крутящий момент идет через редуктор на задние колеса. В режиме “2WD” у Дастера ведущими становятся передние колеса, карданный вал, который должен передавать крутящий момент на задний редуктор вращается в холостую. В режиме “Auto” кроссовер сам определяет, когда ему подключать задний привод. Обычно электромагнитная муфта срабатывает при проскальзывании передних ведущих колес. Стоит отметить, что самый динамичный и в тоже время экономичный, это “2WD”, при частичном или полном задействовании всех 4 колес расход топлива растет. А в режиме полной блокировки электромагнитной муфты “Lock” скорость кроссовера не должна превышать 80 км/ч. Внедорожный режим 4х4 может перегреть муфту, что приведет к поломке трансмиссии. Вот так и работает полный привод Рено Дастер. Категории товаров, которые вам могут быть интересны на основании статьи «Полный привод Рено Дастер 4х4, схема работы, фото редуктора с муфтой в разрезе»: Товары, из ассортимента Дастершоп77, которые могут быть вам интересны: Изображение Артикул Наименование Производитель Цена Наличие В корзину   BR-001-GARD-URDP    Брызговики увеличенные (расширенные) Дастер-ГАРД передние     Дастер-Гард        1500 / 1200 р. Дисконт: 1000 р.        >10       DC495    Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)     РФ        700 / 500 р. Дисконт: 500 р.        >10       DC218    Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус     РФ        900 / 350 р. Дисконт: 250 р.        >10       DG-006-GARD-RDSHCH    Передние диффузоры — аэродинамические щитки Рено Дастер (комплект из 2 шт)     Дастер-Гард        700 / 600 р. Дисконт: 500 р.        >10       DC959    Уплотнитель под капот Дастер / Террано / Каптур / Аркана и др.     РФ        800 / 600 р. Дисконт: 500 р.        >10       DC654    Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)     АртФорм (Yuago)        3000 / 2000 р. Дисконт: 1600 р.        >10       PT014-RDU112901    Накладка на порожек багажника PTGroup     Pt GROUP        1200 / 1000 р. Дисконт: 900 р.        >10       DC1024-V117    Уплотнитель кромки лобового стекла и крыши      Дастер-Гард        700 / 500 р. Дисконт: 300 р.        >10       005-008502    Защита на порожек багажника     Русская Артель        1500 / 1400 р. Дисконт: 1200 р.        >10       R12711    Ветровики (дефлекторы на окна) COBRA/Autoplex     COBRA / Autoplex        2000 / 1600 р. Дисконт: 1500 р.        4     Добавить комментарий Уведомлять меня о новых комментариях по E-mail

Строение и принцип работы полного привода рено дастер. Как работает полный привод Рено Дастер? Как включить полный привод на дастер

С попаданием на отечественный рынок автомобилей Рено Дастер получил весьма широкую популярность. Связано это с тем, что за относительно невысокие деньги потребитель получает качественный кроссовер с полным приводом. Для многих автолюбителей функция 4х4 является необходимостью, поскольку приходится ездить по бездорожью довольно часто. Особенно это касается фермерских и лесных угодий. Но, какой же принцип работы полного привода на Рено Дастер?

Включение полного привода

Сначала рассмотрим не техническую сторону вопроса, а функциональную. Поскольку современные автомобильные тенденция стремятся к уменьшению расхода горючего, то на автомобилях зачастую устанавливают переключатели с полного привода на обычный.

Этой полезной функциональности не лишился и Рено Дастер. Так, в салоне автомобиля размещена шайба-переключатель, которая позволяет включать разные режимы. Рассмотрим вопрос более детально:

1. Функция Lock. Это как раз и является полным приводом. Она блокирует распределительную муфту и идет принудительная нагрузка на все оси автомобиля. При использовании режима Lock, не рекомендуется ездить быстрее чем 70-80 км/час, чтобы не вызвать поломку муфты-блокиратора.
2. Функция 2WD. Само название говорит за себя. В этом режиме включается только передний привод, и он оптимально подходит для езды по трассе.
3. Кнопка электромуфты в режиме «2WD»
4. Кнопка электромуфты в режиме «AUTO»

Таким образом, видно, что как и блок управления, так и сам водитель может выбирать на каком режиме ездить.

Принцип работы полного привода на Рено Дастер

Если говорить о принципе работы заднего привода, необходимо понимать некоторые технические и конструктивные особенности Рено Дастер. В случае переднего привода, все крутящие моменты уходят через шрусы на передние колеса. А как же работает задний?

В этом случае, на автомобиле установлена раздаточная коробка, которая перенаправляет крутящий момент и на задние колеса. Система была придумана достаточно давно, еще в далекие 50-е, но принцип остался по наши дни, хотя эти устройства все время совершенствуются.

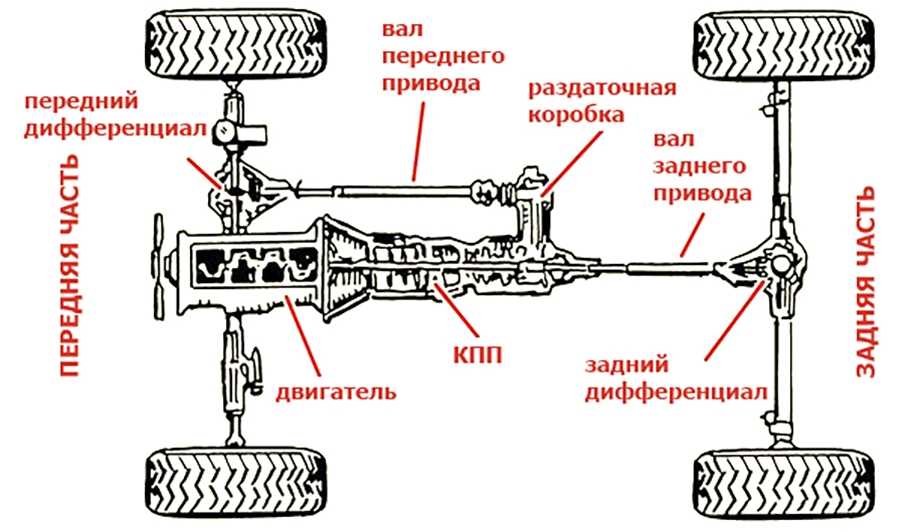

Классическая схема подключаемого полного привода

В заднем редукторе Рено Дастер установлена муфта, и в случае ее блокировки задний привод не работает. Она может включаться как принудительно водителем, так и с помощью ЭБУ. Рассмотрим все более просто и наглядно: двигатель подает крутящий момент на КПП, а с нее он попадает на распределительную коробку.

Через карданный вал он попадает на задний редуктор, в котором стоит муфта-регулятор включения заднего привода. Если она включена, то работает полный привод, если выключена, то только передний. В заднем редукторе есть своё масло, которое требует замены.

Еще раз напомним, что принудительно использовать муфту-переключатель не стоит в течении длительного срока, поскольку она может выйти со строя под силовой нагрузкой. Поэтому, режим АВТО считается самым оптимальным в использовании.

Там, где необходимо, стоит кратковременно включить ручной режим, а когда он станет не нужным обратно переключить на режим AUTO.

Устройство работы полного привода оказалось простым и понятным. Конечно, если муфта выйдет из строя, то придется заменить узел полностью, что дорого, поэтому стоит соблюдать правила использования режима 4х4.

Посмотрите интересное видео по этой теме:

Когда речь заходит о кроссовере (модная тема!), непременно говорят, что он обязательно должен быть не только универсальным и с большим (на фоне обычных автомобилей) дорожным просветом, но и полноприводным. Пусть даже автомобиль самый что ни на есть городской, а его владелец никогда не съезжает с асфальта. Моноприводные версии обычно поставляют только в самых недорогих комплектациях, а в пресс-парках их держат редко. Может, зря? Ведь, если отбросить бесспорные «за» четырех ведущих колес — проходимость (в основном на рыхлом снегу) и разгонные способности (в тех же условиях), что еще записать в преимущества? Более того, возможно, на асфальте разница в массе и потерях на трение позволит ездить экономичнее? А может, и безопаснее?

ЗАНИМАТЕЛЬНАЯ МАТЕМАТИКА

Мы взяли «Мазду СХ-5» и «Рено-Дастер», самые горячие новинки класса. У полноприводного «Дастера» даже задняя подвеска иная, нежели у его моноприводного собрата, — независимая. Коробки передач у машин с двигателем 2 л также привязаны к количеству ведущих колес: автомат (и только он) — у версии 4×2, в то время как 4×4 поставляется исключительно с шестискоростной механикой. У «Мазды СХ-5», напротив, тип привода почти не влияет на все остальное. Даже на уровень оснащения — благодаря пакетам опций к комплектациям Touring и Sport. Наибольшие различия — в шинах и колесах. Машина 4×4 обута в 19-дюймовые покрышки, модификация 4×2 довольствуется 17-дюймовыми.

Начинаем измерения. Загнав машины на весы, обнаруживаем: полный привод добавляет «Дастеру» 70 кг, а «Мазде» — более сотни. Хотя на фоне общей снаряженной массы в 1400–1500 кг это мелочь. Не велика разница и в геометрической проходимости, у переднеприводного «Дастера» последняя даже немного лучше.

Из двух «рено» быстрее разгоняется полноприводный, но это в основном заслуга механической коробки. С «маздами» ситуация интереснее. Монопривод в разгоне напористее, что чувствуется и без измерительной аппаратуры. У переднего привода лишь небольшой проигрыш в максималке, но он обусловлен подбором передаточных чисел и большими колесами версии 4×4. Обе машины достигли предельной скорости на четвертой передаче, однако 4×2 на 17-дюймовых шинах раньше уперся в ограничитель оборотов, не пожелав ускоряться на следующей, пятой скорости.

Кстати, тормозной путь у обеих чисто переднеприводных машин оказался заметно короче.

ЧУВСТВО РАЗНИЦЫ

Ну как тут не вспомнить о стереотипах, касающихся управляемости! На переставке (имитация объезда препятствия) выясняется, что «Дастер 2WD» быстрее и, главное, проще в управлении. Он, в отличие от 4×4, совсем не стремится выполнить маневр резко. Наоборот: поначалу монопривод удивляет большими кренами и слишком спокойными реакциями на поворот руля. Полноприводник с его более активной — независимой задней подвеской ведет себя напористее, а временами даже норовисто, словно подстегивая водителя к ответным действиям. Едет такая машина очень уверенно, особенно если учесть отсутствие системы стабилизации. Однако на ней легко допустить ошибку, а в пределе занос задней оси заставит выскользнуть за пределы коридора. «Рено» же с передним приводом требует от души покрутить баранку в борьбе с запаздываниями и недостаточной поворачиваемостью, но, в отличие от собрата, в скольжение уходит мягче.

Обе «мазды» — с чуткой системой стабилизации, вмешивающейся в процесс управления довольно рано. Но передний привод вновь оказывается понятнее. Так что и здесь преимущество в скорости переставки — за передним приводом и 17-дюймовыми колесами.

Дороги общего пользования помогли окончательно расставить приоритеты. На них проявился лучший комфорт моноприводной «Мазды» и ее более правильное поведение в поворотах. Полноприводник на 19-дюймовых шинах совсем не любит неровностей: появляется вертикальная раскачка и даже небольшие рыскания. Это не критично, но насколько же комфортнее и проще переднеприводная машина. Причем такой кроссовер куда лучше слушается педали газа. Никакой задумчивости, томных пауз даже при переходе автомата к высшим передачам. Версия же 4×4 нередко грешит провалами, особенно при резком нажатии на акселератор.

А что «дастеры»? Здесь машина с передним приводом тоже оказалась комфортнее. Причем даже более заметно, чем в случае с «маздами». С неровностями дорожного полотна отменно борются оба «рено», этого фамильного достоинства у них не отнять. Но если полноприводный «Рено» все же дает почувствовать глубину и размер колдобин, иногда довольно резко, то под колесами переднеприводного автомобиля большинство из них словно растворяется, вызывая лишь незначительные покачивания кузова. Самое интересное, что колеса на «дастерах» одинаковые, различия коренятся именно в подвесках.

ФАКТЫ И АРГУМЕНТЫ

Так что же, полный привод на асфальте — ненужный довесок? Не стоит делать однозначных выводов. Речь о другом: что при выборе автомобиля ставить во главу угла? В России кроссоверы законно популярны: универсальный кузов, большой дорожный просвет и возможности подвесок лучше. Словом, их востребованность не только дань моде. Поэтому так важно отделить «нужное» от «не очень». Наш тест — попытка в этом разобраться. Особенно стоит задуматься тем, кто, меняя обычный автомобиль на «паркетник», все же не планирует изменять асфальту.

Не стоит также забывать и о повышенном расходе топлива у полноприводных версий при прочих равных. Кроме того, в дополнение к полному приводу часто навязывают дорогие комплектации: вспомним хотя бы 19-дюймовые шины «Мазды СХ-5». Подозреваю, что доводили этот кроссовер на покрышках куда более скромной размерности. «Но ведь красиво!» — возразят маркетологи. И по-своему будут правы.

Переднеприводный «Дастер» демонстрирует отменный дорожный просвет, отличную плавность хода, надежное поведение на дороге, да и багажник у него на целых 70 л объемнее, чем у полноприводного собрата. Поэтому в поисках оптимума совсем не обязательно делать упор на количество ведущих осей, иногда найдутся аргументы и поважнее.

КАК РАБОТАЕТ МУФТА (Геннадий Емелькин)

Конструктивно схемы работы подключаемого полного привода «Рено-Дастер» и «Мазды СХ-5» близки. У обоих автомобилей есть электронная муфта, расположенная в корпусе редуктора задней оси. Она, руководствуясь информацией о разности скоростей вращения передних (основных ведущих) и задних колес, приходящей через датчики антиблокировочной системы на блок управления, при необходимости блокируется, подключая вторую ось. Алгоритм управления муфтой довольно сложный и зависит от ряда внешних факторов.

Схема открывается в полный размер по клику мышки.

Схема работы полного привода «Мазды СХ-5» такова. При равномерном движении, когда скорости колес одинаковые, крутящий момент подается на корпус муфты (4) . Диски (5) управляющей муфты разомкнуты. Ведомый (1) и ведущий (7) диски неподвижны друг относительно друга и вращаются вместе с ведомым валом муфты (9) , соединенным с валом главной передачи задних колес. Крутящий момент на задние колеса не передается.

Как только колеса передней оси начинают проскальзывать (угловая разница 15–20 градусов), блок управления полным приводом подает сигнал на электромагнитную катушку (2) . Под действием магнитного поля якорь (8) притягивается к ней и сжимает диски управляющей муфты (5) , которые соединяют ведущий диск с корпусом муфты (6) . Из-за разности их скоростей ведущий диск проворачивается, шарики (3) смещаются по наклонной направляющей канавке и сдвигают ведомый диск, который сжимает диски главной муфты, — муфта включена.

Для отключения муфты блок управления снимает сигнал с катушки, диски управляющей муфты размыкаются, ведущий диск проворачивается, шарики возвращаются в исходное положение — диски главной муфты размыкаются. Это произойдет не только при установившемся равномерном движении, но и при срабатывании антиблокировочной системы и системы динамической стабилизации.

Чтобы сберечь муфту от повреждений в тяжелых условиях, предусмотрена защита. При нагреве масла в редукторе до 100 градусов блок управления отключает муфту и не включит ее до тех пор, пока температура не понизится до 60 градусов.

16.01.15

Общая информация

В целом система работы привода у данной модели автомобиля достаточно проста и её не сложно понять даже не профессионалу. Распределение крутящего момента между колесами ведется из коробки передач. На внешних концах валов установлены ШРУСы, которые получают равную угловую скорость, а на внутренних расположены триподы. Такой механизм работы не представляет ничего нового в плане разработок, схема позаимствована у известного Nissan Quashkai.

Режимы работы

Самый базовый режим имеет название 2WD, который включает в себя работу только передних колес и рекомендуется для езды по качественному и сухому дорожному покрытию. Данный режим предусматривает экономную в плане расхода топлива езду и комфортную скорость передвижения.

Автоматический режим работы определяет наилучшее сцепление с полотном. Преимущественно его используют на трассах и городских дорогах. При неблагоприятных погодных условиях, например во время дождя, муфта самостоятельно определяет в какой момент необходимо подключить привод задних колес.

В режиме под названием LOCK происходит блокировка муфты и подача крутящего момента на задние колеса, таким образом, автомобиль становится полно приводным и готовым к преодолению бездорожья. Но такая функция рекомендуется для работы с пониженными скоростями движения до 80 километров в час.

Итог

Владельцы автомобиля Renault Duster должны самостоятельно в зависимости от ситуации выбирать оптимальный режим работы привода и помнить, что наиболее экономичная езда получается в режиме 2WD, а в режиме LOCK желательно не находится слишком долгое время, чтобы не перегреть муфту, что может привести к поломке механизма, тем более что ремонт при нынешней цене Рено Дастер 2014 может быть весьма дорогостоящи!

Все записи

Оценить возможности переднего привода мы решили на примере Renault Duster с 1,6-литровым мотором. Полноприводные версии оснащаются 6-ступенчатой механикой с «коротенькой» первой ступенью, играющей роль понижайки. Когда нужно пробраться по камням и топям к лесному озеру или речке, то без первой передачи с передаточным отношением 4.45 не обойтись.

Фото: Renault

Если раскрутить мотор Duster под красную зону и вывести его на режим максимальной мощности, то скорость кроссовера на первой ступени не будет превышать 15 км/ч. Это удобно, так как можно проходить брод и грязевые ванны, не опасаясь дефицита тяги.

Кроме того, полноприводный Duster, благодаря внедорожному передаточному отношению, может стартовать с места на холостом ходу и даже карабкаться на россыпи больших валунов. Настройки мотора позволяют почти не касаться педали газа, если нужно аккуратно проползти по размытым горным дорогам.

Фото: Renault

Однако в городе первая передача шестиступки неинтересна. Она лишь подталкивает машину вперед и сразу приходится переключаться на вторую. Поэтому многие водители ради экономии времени стартуют сразу о второй ступени, считая ее вполне приспособленной для этого. Так думать не совсем правильно, потому что передаточное отношение в 2,59 не всегда подходит для полноценного старта. Приходится дольше держать сцепление полуразомкнутым, отчего наблюдается его повышенной износ. Поэтому для жителей больших городов, для которых проблемы оффроуда неочевидны, передний привод и 5-ступенчатая трансмиссия кажутся предпочтительными.

Фото: Renault

Универсальный трудяга

В переднеприводном варианте первая передача Duster работает, как у подавляющего большинства автомобилей с механической коробкой. Ее передаточное отношение поменьше (3,73), отчего машина разгоняется быстрее. Чуть продавил педаль, а кроссовер уже метнулся вперед. На пике тяги 115-сильного 1,6-литрового мотора такой Duster на первой передаче едет со скоростью в 40-45 км/ч. Поэтому пятиступка удобнее в городе, но она пасует на офф-роуде.

Фото: Renault

Как городской автомобиль переднеприводный Duster невероятно хорош. Он интереснее отзывается на пришпоривания. Из-за большого проема двери на водительское место не садишься, а входишь, как в личный кабинет. Дверь распахивается широко, отчего не боишься задеть крышу лбом или глазом. При этом «калитка» очень легкая.

Назад тоже доступ упрощен. Если усаживаешь ребенка в детское кресло, то не надо тянуться и изгибаться, как башенный кран. Все получается легко и незаметно.

Испытания для переднего привода начинаются под конец зимы, когда февральские и мартовские снегопады окончательно побеждают коммунальные службы и дворы превращаются в непроходимые сугробы. Проехать к дому трудно. Но у переднеприводного Duster есть высокий клиренс. И эти проблемы оказываются для кроссовера не так страшны, как для подавляющего большинства «пузотерок».

Фото: Renault

Центр тяжести у него смещен немного вперед. Заднего моста нет, как и карданного вала, отчего автомобиль больше наваливается на передние колеса. Поэтому зацеп неплохой. По кручам Duster ползает намного лучше хэтчбеков и седанов на родственной платформе В0.

Но вот трамбовать сугробы, как Defender, он не может. Стоит уткнуться передком в снежную целину, как начинаются пробуксовки.

Фото: Renault

Зато летом переднеприводный Duster пролезет почти там же, где и полноприводный. Грунтовая дорога с лужицами или гравийка с ямами ему нипочем. Разница в проходимости заметна лишь на горных кручах, где при проезде, вывешиваются ведущие колеса. Даже при поездках на рыбалку или в глухую деревню можно обойтись только передним приводом.

Вообще возможности полного привода у нас мифологизированы. Доходит до смешного. Порой специально ищешь трудные места, которые под силу только «настоящим внедорожникам». Карабкаешься по тропам куда-нибудь к «святому роднику», теша самомнение, что кроме танка и тебя здесь не проедет никакой другой автомобиль. А на финише застаешь переднеприводные «Лады» и старую тольяттинскую «классику».

Трудности межсезонья

Однако весной или осенью все же попадаются места, где без полного привода не обойтись. К примеру, нужно проехать пару километров до дачи. А после схода снега дорогу убил грузовик, который углубил колею, и она стала непроходимой для легковушек. Все лезут в объезд по целине. Размокшие суглинки, поросшие травой, легко наматываются на колеса, и машина вязнет. Конечно, электроника переднеприводного Duster помогает кое-как выбираться. Но с законами физики не поспоришь, и если зацепа нет, то кроссовер тонет на ровном месте.

Фото: Renault

Полноприводный Duster ездит по таким местам заметно лучше. Заблокировал муфту в расчете 50/50. Тяга отправляется на заднюю ось, и даже с тремя буксующими колесами можно выползти из ловушки.

В общем, полный привод это большая дилемма. Потребность в нем у простых автомобилистов возникает лишь пару раз за все время эксплуатации машины. А стоит полноприводный Duster почти на 120 тысяч дороже. Со многими городскими проблемами справится и переднеприводный автомобиль с 1,6-литровым мотором.

Однако, если хобби и жизненные увлечения тянут на приключения, связанные с частыми посещениями глубинки, то здесь переплата за полный привод кажется обоснованной. Экономить тут нельзя. Рыбаки, грибники и охотники не откажут себе в удовольствии заблокировать муфту и проползти по лужам по оси глубиной. Полноприводный Duster обладает феноменальной проходимостью даже с 1,6-литровым агрегатом под капотом.

Технические характеристики Renault Duster

	Renault Duster 1. 6 2WD MT5	Renault 1.6 4WD MT6
Габариты (длина / ширина / высота), мм	4315/ 1822 / 1625	4315/ 1822 / 1625
Колёсная база, мм
Снаряжённая масса, кг
Объём багажника, л
Тип кузова	Универсал	Универсал
Количество дверей / посадочных мест
Двигатель	4-цилиндровый, рядный	4-цилиндровый, рядный
Рабочий объём, см³
Максимальная мощность, л. с. / об./мин.
Макс. крутящий момент, Нм / об./мин.
Трансмиссия	5-ст. механическая	6-ст. механическая
	Передний
Дорожный просвет (мм)
Объем топливного бака, л
Разгон до 100 км/ч, с
Макс. скорость, км/ч
Расход топлива (смешанный), л/100 км
Цена тестового автомобиля	От 689 000 руб	От 809 990 руб

Как работает привод Рено Дастер , какие режимы работы есть у полноприводной трансмиссии данного кроссовера? Постараемся на все эти вопросы сейчас ответить. Тем более вопрос интересует многих россиян, которые мечтают о доступном полноприводном кроссовере.

Схема работы привода Renault Duster довольно незатейлива. Крутящий момент передается в коробку передач, а оттуда распределяется между передними колесами посредством валов, на концах которых находятся шарниры равных угловых скоростей. Точнее на внешних стоят обычные ШРУСы, а на внутренних «гранатах» конструкция немного другая, там внутри стоят триподы. Это позволяет осям перемещаться с некоторым зазором. Если с передним приводом Рено Дастер понятно, схема его работы мало отличается от принципов работы любого переднеприводного автомобиля с поперечным расположением двигателя. Простота конструкции является большим плюсом для такого бюджетного автомобиля. Скорее всего эту же схему будут применять на Рено Дастер в новом кузове , который появится в нашей стране в 2018 году.

А вот полный привод на Renault Duster 4х4 устроен чуть сложнее. Коробка передач содержит в себе компактную раздатку (на фото обозначено стрелкой), откуда крутящий момент посредством карданного вала в постоянном режиме передается в задний редуктор. Но в передней части редуктора стоит электромагнитная муфта (месторасположение муфты так же указано стрелкой), которая передает крутящий момент дальше, либо не передает его, то есть карданный вал просто вращается в холостую. А уже от редуктора по тем же осям со ШРУСами на концах крутящий момент передается на задние колеса. Смотрим фото задней части трансмиссии Рено Дастер 4х4.

А вот и главный элемент полноприводной трансмиссии в разрезе. На данном фото можно очень хорошо рассмотреть все внутренние детали муфты и заднего редуктора.

Такая конструкция трансмиссии Renault Duster позволяет управлять приводом легко и непринужденно. Для управления режимами работы привода в салоне кроссовера есть шайба переключатель, вот она на фото. Одним легким движением можно сделать из переднеприводного кроссовера, полноприводный внедорожник или доверить все автоматике.

• В режиме «Lock» срабатывает электромагнитная муфта и крутящий момент идет через редуктор на задние колеса.
• В режиме «2WD» у Дастера ведущими становятся передние колеса, карданный вал, который должен передавать крутящий момент на задний редуктор вращается в холостую.
• В режиме «Auto» кроссовер сам определяет, когда ему подключать задний привод. Обычно электромагнитная муфта срабатывает при проскальзывании передних ведущих колес.

Стоит отметить, что самый динамичный и в тоже время экономичный, это «2WD», при частичном или полном задействовании всех 4 колес расход топлива растет. А в режиме полной блокировки электромагнитной муфты «Lock» скорость кроссовера не должна превышать 80 км/ч. Внедорожный режим 4х4 может перегреть муфту, что приведет к поломке трансмиссии. Вот так и работает полный привод Рено Дастер.
