Способы стабилизации изображения

В статье исследуются способы стабилизации изображения. Рассмотрены основные технические характеристики, а также достоинства и недостатки разных способов.

Ключевые слова: стабилизация изображения, оптический стабилизатор, цифровой стабилизатор.

Введение

Современные требования, предъявляемые к оптическим приборам, сводятся в основном к сочетанию двух противоречащих друг другу характеристик: высокого углового разрешения и минимальной массы и габаритных размеров прибора. Эти требования сохраняются также для аппаратуры, работающей в условиях подвижного или недостаточно устойчивого основания. Для сохранения потенциальных возможностей оптических приборов в области разрешающей способности чаще сего используют различные дополнительные механические устройства, снижающие влияние движения основания на качество изображения.

Такие устройства называют системами стабилизации изображения.

1 Способы стабилизации изображения

Существует два основных способа стабилизации изображения: оптический и цифровой (электронный). Электронная стабилизация изображения использует комплексный программный алгоритм улучшения качества изображения. Оптическая же является аппаратным решением.

1.1 Оптическая стабилизация изображения

Оптический стабилизатор состоит из двух элементов: детектора движения – системы гироскопов, которые фиксируют перемещение прибора в пространстве, и компенсирующей линзы. Принцип действия таков: компенсирующая линза в объективе смещается в противоположном направлении от зарегистрированного датчиком смещения. В результате лучи света на всех кадрах попадают в одну и ту же область на светочувствительной матрице. Снятие показаний с детектора происходит чаще, чем считывание данных с матрицы, и линза успевает скорректировать свое положение еще до снятия изображения с матрицы.

Благодаря этому не возникает ни сдвигов изображения между кадрами, ни размытости в рамках одного кадра.

Одним из минусов оптического стабилизатора является использование при его производстве дорогостоящих и сложных механических элементов. Кроме того, наличие оптической группы из нескольких элементов может сказаться на светосиле объектива, то есть на способности обеспечивать тот или иной уровень освещенности изображения при данной яркости объекта.

В общем случае оптические стабилизаторы делятся на два вида: первые перемещают весь прибор на подвижном основании, вторые перемещают оптические элементы внутри прибора. В последних для стабилизации оптического изображения обычно применяются следующие элементы.

Зеркала.   Для изменения направления визирного луча может быть использовано плоскопараллельное зеркало с внутренним или наружным отражающим покрытием. Чтобы повернуть линию визирования на заданный угол, зеркало поворачивают на половинный угол.

Клинья.   Для малого отклонения визирного луча при значительном механическом перемещении применяются преломляющие оптические клинья. Два одинаковых клина, поворачивающихся в разные стороны на одинаковые угла, образуют клин с переменным углом отклонения луча.

Куб-призма.   Состоит из двух прямоугольных призм, склеенных гипотенузными гранями, на которых имеются отражающие покрытия. Куб-призма дает возможность изменения направления визирного луча больше, чем на 180˚.

Призма Дове, или призма прямого зрения. Эта призма оборачивает оптическое изображение сверху вниз. Призмой Дове пользуются для того, чтобы вращать изображение вокруг оси визирования.

Призма Пехана. Поскольку призма Дове имеет значительную длину, то в компактных устройствах для вращения изображения используют призму Пехана, представляющую собой склейку призмы Шмидта и полупентапризмы. Призма Пехана может работать и в сходящихся пучках, но потери света здесь больше, поэтому применяется она реже.

Жидкостный клин.   Кювета с эластичными стенками, прозрачными окнами, заполненная прозрачной легкотекучей жидкостью, используется в системах стабилизации оптического изображения как регулируемый оптический клин. В зависимости от наклона стеклянного окна визирный луч, проходящий через кювету, отклоняется в ту или иную сторону.

Количество оптических элементов, используемых для стабилизации оптического изображения, непрерывно увеличивается. Здесь приведены только основные, применение которых в оптическом приборостроении стало традиционным.

1.2 Цифровая стабилизация изображения

Действие цифрового стабилизатора основано на анализе смещения изображения на матрице. Изображение считывается только с части матрицы, таким образом по краям остается запас свободных пикселей. Эти пиксели и используются для компенсации смещения прибора. Т.е. при дрожании кадра картинка перемещается по матрице, а процессор фиксирует колебания и корректирует изображение, смещая его в противоположном направлении.

В цифровых стабилизаторах отсутствуют подвижные части (в частности, оптические группы из нескольких линз). Это положительно сказывается на надежности, так как меньше элементов подвержены поломке. Кроме того, использование цифровых стабилизаторов изображения позволяет увеличить чувствительность светопоглощающих элементов (матрицы). Также скорость реакции цифрового стабилизатора может быть выше, чем оптического.

У цифровых стабилизаторов есть ряд недостатков по сравнению с оптическими, в частности, при плохой освещенности получается изображение низкого качества. С увеличением фокусного расстояния объектива эффективность снижается: на длинных фокусах матрице приходится совершать слишком быстрые перемещения со слишком большой амплитудой, и она просто перестаёт успевать за «ускользающей» проекцией.

Таким образом, считается, что стабилизация сдвигом матрицы менее эффективна, нежели оптическая стабилизация.

2 Основные технические характеристики

Одним из основных параметров, характеризующих качество функционирования систем стабилизации оптического изображения, является динамическая точность, которая определяется ошибками стабилизации оптического изображения и ошибками слежения линии визирования за исследуемым объектом.

Задача определения точности стабилизации оптического изображения сводится к измерению угловых отклонений линии визирования при угловых и возвратно-поступательных переносных движениях основания, обусловленных качкой подвижного объекта. При этом необходимо учитывать ряд специфических особенностей функционирования системы в системах рассматриваемого класса. Это, прежде всего, малые величины ошибок стабилизации и слежения; необходимость измерения точности стабилизации оптического изображения непосредственно на оптическом элементе, который соединен с системой неединичной кинематической связью и совершает колебания в инерциальном пространстве, необходимость измерения ошибок стабилизации и слежения при различных положениях системы и оптического элемента.

Список используемых источников

1. Система стабилизации и наведения линии визирования с увеличенными углами обзора / В.А, Смирнов, В.С. Захариков, В.В. Савельев // Гироскопия и навигация, № 4. Санкт-Петербург , 2011. С.4-11.

2. Автоматическая стабилизация оптического изображения / Д. Н. Еськов, Ю. П., Ларионов, В. А. Новиков [и др.]. Л.: Машиностроение,1988. 240 с.

3. Стабилизация оптических приборов / А.А. Бабаев -Л.: Машиностроение, 1975. 190 с.

Что такое стабилизация изображения и как это работает? 📀

Стабилизация изображения — это особенность некоторых объективов и камер, которые позволяют избежать размытости дрожащей камеры. Противодействуя этому дрожанию, вы можете использовать более медленную скорость затвора, чем обычно, без получения размытой фотографии. Это особенно полезно для ночных фотографий или других ситуаций, когда требуется низкая скорость затвора.

Когда мы говорим о стабилизации изображения и фотографии, мы обычно говорим о оптической стабилизации изображения, которая встречается во многих объективах с высоким разрешением (и некоторых высококлассных смартфонах, таких как iPhone 7). Canon называет функцию стабилизации изображения (IS), а Nikon называет его подавлением вибрации (VR). При оптической стабилизации изображения часть объектива физически перемещается, чтобы противодействовать любому движению камеры, когда вы делаете снимок; если ваши руки дрожат, элемент внутри объектива дрожит, чтобы противостоять движению.

Другие камеры, включая некоторые смартфоны, такие как iPhone 6S, могут иметь функцию, называемую стабилизацией виртуального изображения. При стабилизации виртуального изображения объектив физически не перемещается; вместо этого движение записывается, и камера пытается отменить любое дрожание алгоритмически. Это не так эффективно, но это лучше, чем ничего.

Сегодня мы поговорим о том, как эффективно использовать стабилизацию изображения. Для целей настоящего руководства мы сосредоточимся на оптической стабилизации изображения, обнаруженной в высококачественных камерах.

Взаимное правило: как медленно вы можете идти?

С обычным объективом самая медленная скорость затвора, которую вы все еще можете иметь резкие снимки, обычно считается обратной величине фокусного расстояния объектива (или полноэкранного эквивалентного фокусного расстояния, если вы используете камеру датчика посева). Это означает, что если вы используете 100-миллиметровый объектив на полнокадровой камере, такой как Canon 5D MKIV, самая медленная скорость затвора, с которой вы можете уйти, составляет 1/10 секунды. Для 50-миллиметрового объектива это будет 1/50 секунды.

Если вы используете тот же 100-миллиметровый объектив на камере с коэффициентом урожайности 1,6, как у Canon EOS Rebel T6, то он эквивалентен 160-миллиметровому объективу на полнокадровой камере, поэтому самая медленная скорость затвора, которую вы можете безопасно использовать, — 1 / 160 часть секунды; 50-мм объектив эквивалентен 80 мм для выдержки затвора 1/80 секунды.

Важно отметить, что ответное правило применяется только к движению камеры. Если вы фотографируете быстро движущийся объект, вам может потребоваться использовать скорость затвора быстрее, чем то, что ответное правило говорит, что вы можете уйти.

Как стабилизация изображения обеспечивает более медленную скорость затвора

Когда включена стабилизация изображения, вы можете использовать выдержку затвора от двух до четырех остановок медленнее, чем вы могли бы сделать. Вернемся к нашему 100-миллиметровому объективу. Вместо минимальной выдержки затвора 1 / 100th секунды, стабилизация изображения позволит вам использовать скорость затвора так же медленно, как около 1/10 секунды и все еще иметь четкое изображение (по крайней мере, в идеальных условиях). Для 50-миллиметрового объектива вы сможете опуститься примерно на 1/5 секунды.

На изображении ниже я снял фотографии с 200-миллиметровым эквивалентом объектива со скоростью затвора 1/40 секунды. В левой части экрана стабилизируется стабилизация изображения; в том, что справа, он включен. Легко понять, насколько эффективна стабилизация изображения в правильных условиях.

Если вы стреляете по ночам или в других ситуациях с низким освещением, то возможность уйти с более низкой скоростью затвора может иметь большое значение. Вам не нужно кривовать свою ISO так высоко или использовать очень широкую диафрагму, если вы этого не хотите.

Стабилизация изображения также может помочь с более длинными объективами даже при хорошем освещении. Если вы используете 300-мм объектив, абсолютная самая низкая скорость затвора, которую вы можете избежать, без стабилизации изображения составляет 1/300 секунды. Это довольно высокая скорость затвора, если вы используете узкую диафрагму и низкий ISO. Тем не менее, при стабилизации изображения вы могли бы пойти примерно на 1/50 секунды, если вам нужно, но вы также можете просто перейти к более медленной скорости затвора, например, 1/200-й секунды. Это дает немного дополнительного света, но, что более важно, делает его более вероятным, вы получите четкие изображения. Просто потому, что вы можете пойти на очень медленную скорость затвора, это не значит, что вам нужно.

Опять же, важно отметить, что стабилизация изображения помогает только при движении камеры. Он не влияет на какое-либо движение предмета. Даже человек, стоящий за портретом, движется немного; если вы используете слишком высокую скорость затвора, их движение будет отображаться на изображении.

Проблемы с стабилизацией изображения

Самая большая проблема с стабилизацией изображения — это стоимость. Canon EF 70-200mm f / 4L USM, который не имеет стабилизации изображения, стоит $ 599, тогда как EF 70-200mm f / 4 L IS USM — это стоит 1099 долларов. Другие, не имеющие стабилизации, две линзы почти идентичны. Такая же картина справедлива и для многих других объективов с одной версией без стабилизации, которая стоит на сотни долларов меньше, чем версия со стабилизацией.

Если вы можете позволить себе понизиться для стабилизации изображения, это может быть отличной функцией, но, если вы не уверены, что это то, что вы собираетесь использовать, дополнительная стоимость может не стоить того. Если вы стреляете много с длинными объективами или при слабом освещении, это может быть здорово, но если вы этого не сделаете, это может быть пустая трата денег.

Стабилизация изображения также может иметь некоторые странные эффекты, если вы используете ее в неправильных ситуациях. После того, как скорость затвора выше 1/500 секунды, стабилизация изображения не улучшит ваши изображения. Ваши мышцы не дергаются 500 раз в секунду! Вместо этого он может нанести отрицательный эффект на резкость изображения из-за движущихся элементов в объективе. Хотя это в основном анекдотично, большинство профессиональных фотографов отключает стабилизацию изображения, если только они не нуждаются в этом по этой причине.

Точно так же, если вы стабилизируете свой объектив по-другому, например, с помощью штатива, стабилизацию изображения следует отключить. В лучшем случае он ничего не сделает, и в худшем случае это сделает ваши фотографии более размытыми.

Наконец, стабилизация изображения также использует немного энергии. Если вы пытаетесь сохранить время автономной работы, выключите его.

---

Помимо этих недостатков, стабилизация изображения на самом деле — отличная функция, и она становится стандартной во все большем количестве объективов. Просто убедитесь, что это стоит дополнительных затрат.

Взаимное правило: как медленно вы можете идти?

Как стабилизация изображения обеспечивает более медленную скорость затвора

Проблемы с стабилизацией изображения

Tweet

Share

Link

Plus

Send

Send

Pin

Что такое стабилизация изображения? OIS, EIS и другие объяснения!

Камеры смартфонов состоят из множества частей, от датчиков и линз до систем лазерной фокусировки. Стабилизация изображения все чаще становится одним из основных строительных блоков хорошей камеры смартфона.

Стабилизация изображения важна для стабилизации ваших изображений. Без этого ваши снимки и селфи получаются размытыми, а видео выглядят так, как будто они были сняты для B-фильма 80-х годов. Видите ли, затвор камеры должен быть открыт, чтобы улавливать свет. Пока это происходит, малейшее движение может испачкать ваше изображение. Это особенно актуально, когда затвор открыт долгое время, например, при съемке в темноте.

Роскошь стабилизации изображения стала необходимостью.

Поскольку HDR и ночные режимы более распространены в наших смартфонах, роскошь стабилизации изображения стала необходимостью. Практически все смартфоны обеспечивают стабилизацию изображения хотя бы на одной камере. Однако существует несколько различных типов стабилизации изображения. Вот все, что вам нужно о них знать.

Оптическая стабилизация изображения (OIS)

OIS – это аппаратное решение, которое использует гироскоп с микроэлектромеханической системой (MEMS) для обнаружения движения и соответствующей настройки системы камеры. Например, если вы держите смартфон, а ваша рука слегка движется влево, система OIS уловит это и немного сдвинет камеру вправо.

Это аппаратное решение, которое не требует обрезки изображения, а это означает, что телефон использует полное считывание сенсора для захвата фотографии. Побочным продуктом этого является видео с нулевым искажением, поскольку вы не получаете эффекта желе, который возникает при цифровой стабилизации. OIS также обеспечивает гораздо более естественное видео, поскольку вы не применяете эффект к видео.

Создание хорошего оборудования OIS не из дешевых, что увеличивает стоимость материалов и, в конечном итоге, означает, что вы будете платить больше за свой смартфон с OIS. Он также превращает типично статический элемент, модуль камеры, в другую движущуюся часть. Это очень редко, но иногда движущиеся части в системе OIS могут выйти из строя.

OIS – полезный инструмент, когда вы снимаете видео или фотографии. Он особенно эффективен в условиях низкой освещенности, когда затвор камеры может быть открыт дольше. Без OIS это может привести к размытым фотографиям из-за легкого движения руки. При включенной оптической стабилизации небольшие дрожания устраняются, что делает фотографии более четкими. То же самое и с телеобъективами, где малейшие дрожания усиливаются из-за гораздо более узкого поля зрения.

Читать далее:OIS объяснил!

Электронная стабилизация изображения (EIS)

EIS – это попытка сделать то, что делает OIS, но без физического оборудования. Это работает за счет использования акселерометра вашего смартфона для обнаружения небольших движений. Программное обеспечение камеры интерпретирует эти движения и выравнивает каждый кадр вместе. Для изображений это имеет решающее значение для процессов HDR и ночного режима, когда камера делает несколько снимков за короткий промежуток времени.

Для видео программа найдет точку с высокой контрастностью и попытается сохранить ее в той же части кадра. Более современные примеры EIS используют машинное обучение для обнаружения объекта и, соответственно, блокировки стабилизации. Обычный компромисс с использованием EIS заключается в том, что он может создавать неестественно выглядящие искажения при незначительных изменениях перспективы. Это так называемый эффект желе.

Возможно, самым большим недостатком этого метода стабилизации является урожай, необходимый для процесса. При включенной EIS вы больше не видите на выходе весь датчик. Края изображения сенсора используются как буферная зона. Стабилизированное изображение можно перемещать в пределах этого поля, сохраняя неподвижность объекта в кадре. Без буферной зоны вы бы обрезали края изображения по мере перемещения стабилизации.

Гибридная стабилизация изображения (HIS)

HIS, как следует из названия, представляет собой комбинацию OIS и EIS. Хорошее универсальное решение. OIS обеспечивает базовую аппаратную стабилизацию, а затем EIS используется для дальнейшего сглаживания видеозаписи. Благодаря преимуществам OIS, кроп-фактор EIS не должен быть таким экстремальным. Буфер по краям изображения может быть меньше, что приведет к более тонкому кадрированию и меньшему влиянию на окончательный кадр.

Что касается изображений, гибридная система не дает никаких преимуществ. Часть OIS обеспечит съемку без дрожания во всех желаемых сценариях. Хотя EIS можно было включить для дополнительной стабильности с HDR и ночными снимками с мультиэкспозицией.

Если вам интересно, как выглядят результаты, вот пример из Google Pixel 2, который был первым телефоном Android-гиганта, который использовал гибридную систему OIS и EIS:

[iframe src=”https://www.youtube.com/embed/x5rHog6RnNQ”]

Что делать, если гибридного недостаточно?

Если вы все еще недовольны плавностью видеосъемки на вашем смартфоне, последний трюк – использовать стабилизатор. По сути, это большие гироскопы, которые при правильной балансировке удерживают ваш телефон в одной ориентации. Двигатели используются для противодействия движению ваших рук, перемещая камеру в противоположном направлении. Однако результаты не всегда лучше, чем у стабилизации изображения вашего смартфона.

Подвесы дают дополнительное преимущество, позволяя вам управлять двигателями для создания плавных движений панорамирования и наклона. Обычно в ручку встроен джойстик, позволяющий пользователю управлять движениями стабилизатора. Эти подвесы стоят от 80 до 140 долларов в зависимости от марки, модели и комплекта аксессуаров. Это довольно большие деньги за то, что точно не поместится в вашем кармане.

Читать далее:Лучшие подвесы для смартфонов!

Что нужно знать о стабилизации изображения

Если вы хотите получить лучшее из обоих миров, гибридный метид – не проблема. Вы получаете естественную стабильность видео благодаря элементу OIS, а об остальном позаботится EIS. К счастью, все основные камеры смартфонов имеют некоторую форму EIS, причем у большинства также есть OIS. В наши дни, если вы тратите разумные деньги, вам не нужно беспокоиться о качестве стабилизации. Такие вещи, как динамический диапазон, параметры поля обзора и обработка цвета, будут иметь гораздо большее влияние на ваш окончательный видеоматериал.

Если вам нужно выбрать между OIS и EIS, выберите первое.

Если вам нужно выбрать между OIS и EIS, выберите телефон с камерой, который предлагает аппаратное решение. Он менее искусственен для видео и гораздо более эффективен для неподвижных изображений. Если вам нужен зум-объектив хорошего качества на следующем смартфоне, убедитесь, что он имеет оптическую стабилизацию изображения. Сверхширокоугольные объективы не требуют OIS в видеорежимах из-за большего поля зрения в сочетании с EIS. Это означает, что пока есть кадрирование, оно далеко не такое экстремальное, как если бы оно было применено к большему фокусному расстоянию.

Если вы не хотите снимать короткометражные фильмы на своем мобильном телефоне, потребность в подвесе становится все меньше и меньше благодаря улучшениям, внесенным в технологию Hybrid IS. Даже современные телефоны среднего класса предлагают отличные возможности стабилизации изображения.

Источник записи: https://www.androidauthority.com

Что такое стабилизация изображения?

Стабилизация изображения — это технология, используемая для стабилизации изображения для получения более четкого изображения. Стабилизация изображения, используемая как в неподвижных, так и в видеокамерах, является одной из самых популярных функций в камере. В прошлом технология использовалась только для моделей камер более высокого класса, но с тех пор она была расширена как функция в большинстве продаваемых камер из-за снижения цены технологии.

Поскольку используются функции телеобъектива камеры, стабилизация изображения становится более важной для получения самых резких фотографий. Чем дальше расстояние от объекта до камеры, тем более искаженное изображение может стать из-за даже малейшего колебания в движении. На фотографиях это приводит к тому, что основные объекты становятся не в фокусе. Для видеокамер это вызовет дрожание в кадре.

Есть несколько методов, которые часто используются в стабилизации изображения. Одним из них является оптическая стабилизация и может использоваться в цифровых или неподвижных камерах. Цифровая стабилизация изображения используется в основном в некоторых видеокамерах. Оба используют несколько разные подходы и имеют свои преимущества.

При оптической стабилизации изображения в объектив помещаются датчики для определения вертикального и горизонтального движения. Затем линза стабилизируется для этих эффектов, чтобы получить четкое изображение. Все это происходит почти одновременно со встряхиванием. Эта система позаботится о большинстве естественных колебаний, которые фотограф может иметь в своих руках. Например, если корпус камеры перемещается вверх, объектив смещается вниз для компенсации.

В цифровой стабилизации изображения методология немного отличается. Вместо того чтобы работать с линзовой частью камеры, метод цифровой стабилизации изображения снимает больше кадра, чем показано на самом деле. Затем стабилизация изображения происходит путем небольшого перемещения рамки при каждом движении, так что изображение выглядит стабильным, даже если это может быть не так.

Конечно, ни одна методика стабилизации изображения не является надежной. Всегда могут быть моменты, особенно при слабом освещении или более длительных выдержках, когда движение превышает способность камеры обеспечивать стабилизацию. Лучший способ избежать размытых фотографий и дрожания видео — это обеспечить максимально стабильную работу камеры. Для этого ключевой является штатив или подставка другого типа, которая может стабилизировать камеру. Без этого ни одно изображение не будет настолько четким, насколько это возможно.

ДРУГИЕ ЯЗЫКИ

ЧТО ТАКОЕ СТАБИЛИЗАЦИЯ ИЗОБРАЖЕНИЯ И КАК ОНА РАБОТАЕТ? — КАК

Стабилизация изображения — это функция некоторых объективов и фотоаппаратов, позволяющая избежать размытости дрожащей камеры. Противодействуя этой дрожи, вы можете использовать более длинную выдержку,

Содержание:

Стабилизация изображения — это функция некоторых объективов и фотоаппаратов, позволяющая избежать размытости дрожащей камеры. Противодействуя этой дрожи, вы можете использовать более длинную выдержку, чем обычно, без получения размытой фотографии. Это особенно полезно для ночных фотографий или других ситуаций, когда необходима длинная выдержка.

Когда мы говорим о стабилизации изображения и фотографии, мы обычно говорим об оптической стабилизации изображения, которая присутствует во многих объективах высокого класса (и в некоторых смартфонах высокого класса, таких как iPhone 7). Canon называет эту функцию стабилизацией изображения (IS), а Nikon называет ее подавлением вибраций (VR). Благодаря оптической стабилизации изображения часть объектива физически перемещается, чтобы противодействовать любому движению камеры при съемке; если у вас трясутся руки, элемент внутри объектива тоже трясется, чтобы противодействовать движению.

Другие камеры, в том числе некоторые смартфоны, такие как iPhone 6S, могут иметь функцию, называемую виртуальной стабилизацией изображения. Благодаря виртуальной стабилизации изображения объектив физически не двигается; вместо этого записывается движение, и камера пытается алгоритмически обратить вспять любое дрожание. Это не так эффективно, но лучше, чем ничего.

Сегодня мы немного поговорим о том, как эффективно использовать стабилизацию изображения. В этом руководстве мы сосредоточимся на оптической стабилизации изображения, которая есть в камерах высокого класса.

Взаимное правило: насколько медленно вы можете двигаться?

С обычным объективом самая длинная выдержка, с которой вы все еще можете получать резкие снимки, обычно считается обратной величине фокусного расстояния объектива (или фокусному расстоянию, эквивалентному полнокадровому, если вы используете камеру с датчиком кадрирования). Это означает, что если вы используете 100-миллиметровый объектив на полнокадровой камере, такой как Canon 5D MKIV, самая длинная выдержка, которую вы можете использовать, составляет 1/100 секунды. Для объектива 50 мм это будет 1/50 секунды.

Если вы используете тот же 100-миллиметровый объектив на камере с кроп-фактором 1,6, такой как Canon EOS Rebel T6, то он эквивалентен 160-миллиметровому объективу на полнокадровой камере, поэтому самая длинная выдержка, которую вы можете безопасно использовать, составляет 1 / 160-я секунда; объектив 50 мм эквивалентен 80 мм для выдержки 1/80 секунды.

Важно отметить, что правило взаимности применяется только к движению камеры. Если вы фотографируете быстро движущийся объект, вам, возможно, придется использовать выдержку, намного превышающую ту, которая предписывается правилом взаимности.

Как стабилизация изображения позволяет использовать более длинную выдержку

При включенной стабилизации изображения вы можете использовать выдержку на 2–4 ступени длиннее, чем вы могли бы в противном случае. Вернемся к нашему примеру с объективом 100 мм. Вместо минимальной выдержки в 1/100 секунды стабилизация изображения позволит вам использовать выдержку примерно до 1/10 секунды и при этом получить четкое изображение (по крайней мере, в идеальных условиях). Для объектива 50 мм вы сможете уменьшить значение примерно до 1/5 секунды.

На изображении ниже я сделал фотографии с помощью объектива, эквивалентного 200 мм, с выдержкой 1/40 секунды. В том, что слева, стабилизация изображения отключена; в том, что справа, он включен. Легко увидеть, насколько эффективной может быть стабилизация изображения в правильных условиях.

Если вы снимаете ночью или в других условиях недостаточной освещенности, более длинная выдержка может иметь большое значение. Вам не нужно повышать ISO так высоко или использовать действительно широкую диафрагму, если вы не хотите.

Стабилизация изображения также может помочь с более длинными объективами даже при хорошем освещении. Если вы используете объектив 300 мм, самая длинная выдержка, которую вы можете обойтись без стабилизации изображения, составляет 1/300 секунды. Это по-прежнему довольно короткая выдержка, если вы используете узкую диафрагму и низкое значение ISO. Однако со стабилизацией изображения вы можете перейти на 1/50 секунды, если вам нужно, но вы также можете просто перейти на немного более длинную выдержку, например, на 1/200 секунды. Это пропускает немного дополнительного света, но, что более важно, повышает вероятность получения четких изображений. То, что вы можете использовать очень длинную выдержку, не означает, что вы должны это делать.

Опять же, важно отметить, что стабилизация изображения помогает только при движении камеры. Это никак не влияет на движение объекта. Даже человек, стоящий неподвижно для портрета, немного шевелится; если вы используете слишком длинную выдержку, их движение будет отображаться на изображении.

Проблемы со стабилизацией изображения

Самая большая проблема со стабилизацией изображения — это стоимость. Canon EF 70-200mm f / 4L USM без стабилизации изображения стоит 599 долларов, а EF 70-200mm f / 4 L IS USM, который имеет, стоит 1099 долларов. За исключением одной, имеющей стабилизацию, две линзы почти идентичны. То же самое справедливо и для многих других объективов: одна версия без стабилизации стоит на сотни долларов меньше, чем версия со стабилизацией.

Если вы можете позволить себе потратиться на стабилизацию изображения, это может быть отличной функцией, но если вы не уверены, что это то, что вы собираетесь использовать, дополнительные затраты могут не окупиться. Если вы много снимаете с длинными объективами или при слабом освещении, это может быть замечательно, но если вы этого не сделаете, это может быть пустой тратой денег.

Стабилизация изображения также может иметь некоторые странные эффекты, если вы используете ее в неправильных ситуациях. Когда скорость затвора превышает 1/500 секунды, стабилизация изображения не улучшит качество ваших изображений. Ваши мышцы не подергиваются 500 раз в секунду! Вместо этого это может действительно отрицательно сказаться на резкости изображения из-за движущихся элементов в объективе. Хотя это в основном анекдотично, большинство профессиональных фотографов отключают стабилизацию изображения, если она им не нужна по этой причине.

Точно так же, если вы стабилизируете объектив другим способом, например штативом, стабилизацию изображения следует отключить. В лучшем случае это ничего не даст, а в худшем даже сделает ваши фотографии более размытыми.

Наконец, стабилизация изображения также требует немного энергии. Если вы пытаетесь продлить срок службы батареи, выключите ее.

Помимо этих недостатков, стабилизация изображения действительно является отличной функцией, и она становится стандартом для все большего числа объективов. Просто убедитесь, что это стоит дополнительных затрат.

Стабилизация изображения: виды и преимущества

Какие бывают виды стабилизации изображений

01.10.2020

У фотографа не всегда получается сделать четкое фото. Например, когда съемка при сильном ветре или на неровной поверхности, неподходящее освещение или дрожание рук. В таких случаях помочь может стабилизатор изображения. В этой статье мы расскажем, что это такое и как действует, а также как понять, какой способ вам подходит.

Зачем нужна стабилизация изображения

Стабилизация изображения — это процесс, позволяющий удерживать неподвижно камеру во время съемки. Можно встретить и другие ее названия: подавление вибраций, O.I.S., Optical SteadyShot, SR, VC, VR, MEGA O.I.S. Эти системы борются с движением камеры, чтобы создавать более четкие фотографии и видео.

Камера со стабилизацией изображения может снимать с гораздо меньшей скоростью затвора, создавая более чистое и четкое изображение при слабом освещении. Это хорошая альтернатива ISO, так как его повышение приводит к появлению шума на снимках. Также оно помогает при использовании обратного правила в фотографии, которое предполагает, что 100-миллиметровый объектив не следует применять с выдержкой менее 1/100 секунды. Со стабилизацией вы можете значительно снизить этот параметр. Это позволяет фотографам снимать четкие кадры при слабом освещении и использовать большие объективы без штатива.

Слева кадр, снятый без стабилизации; справа — с применением стабилизатора

Система стабилизации позволяет точнее рассчитать результат съемки. Она стабилизирует сцену в видоискателе еще до того, как вы сделаете снимок, помогая удерживать объект в кадре. Это полезно при работе с длинными телеобъективами, которые могут «подпрыгивать» при съемке. Также стабилизация помогает системе автофокусировки, удерживая объект в устойчивом положении в одних и тех же точках, что обеспечивает точность снимка.

Виды стабилизаторов для камеры

Бывает сложно понять специфику камеры. В чем разница между оптической и цифровой стабилизацией? Чем отличается IS и IBIS? Давайте рассмотрим основные виды стабилизаторов для камеры.

Электронная (цифровая)

В этом способе для исправления дрожания используются настройки цифровой камеры. По сути, при этом просто максимально увеличивается ISO, т.е. чувствительность к свету. Поскольку в данном случае фотоаппарат может создать изображение с меньшим освещением, он снимает с более высокой скоростью затвора. Это сводит к минимуму дрожание, следственно, картинка получается более резкой.

Многие телеобъективы уже имеют встроенную стабилизацию

Минус этого способа состоит в том, что электронная стабилизация часто превышает норму ISO для конкретного используемого освещения. Таким образом качество изображения ухудшается, на снимке появляется цифровой шум.

Иногда к электронной стабилизации относят возможность камеры минимизировать размытие после создания кадра. Это аналогично тому, если бы вы убирали размытость при помощи программы для редактирования фото.

Еще один тип цифровой стабилизации — обрезка кадра. Этот вид используется для съемки экшн-видео. При движении камера автоматически смещает и обрезает картинку. Таким же образом дрожащую картинку можно исправить на компьютере. Для этого достаточно применить стабилизацию изображения в программе редактирования видео.

Оптическая стабилизация

Оптическая стабилизация изображения происходит во время съемки, а не после, через детали внутри объектива или корпуса камеры. При этом физические части внутри аппаратуры перемещаются, чтобы противостоять дрожанию, созданному руками и телом. Всего существует три типа: в объективе, на матрице и двойная.

Стабилизация в объективе

Оптическая стабилизация в объективе наиболее популярна в цифровых зеркальных фотокамерах. Эта система работает за счет смещения группы линз к задней части в плоскости, перпендикулярной оптической оси. Это делается с помощью двух гироскопических датчиков внутри объектива. Они замечают угол и скорость движения, затем эта информация подается на микропроцессор. Он вычисляет необходимые настройки, которые применяются к блоку линз. Таким образом, угол преломления света изменяется так, что он попадает на нужное место цифрового датчика.

Принцип работы стабилизации при помощи линз

Производители подобных систем заявляют, что этот способ является наиболее эффективным из-за своей адаптивности. А поскольку стабилизация происходит внутри объектива, фотограф может видеть эффект сразу через видоискатель.

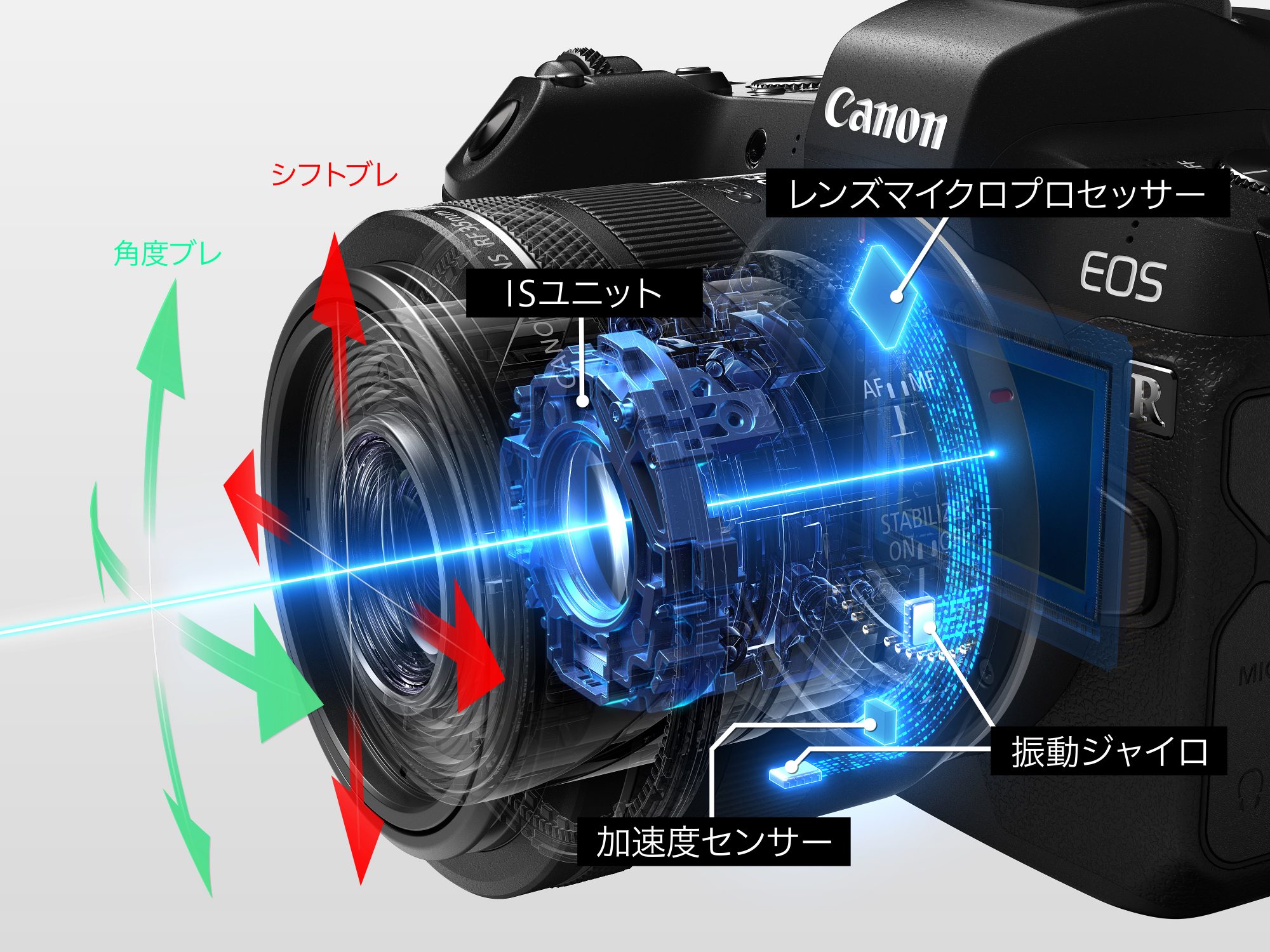

Одной из последних разработок в этой области является объектив со стабилизатором Canon Hybrid IS, который предлагает два типа коррекции. Первый — через датчик угловой скорости, который замечает и блокирует вращательное дрожание в объективах со стабилизированным изображением. Второй — отдельный датчик, фиксирующий линейное смещение, например, когда фотоаппарат движется вверх, вниз, влево или вправо, оставаясь параллельным объекту. На данный момент Canon Hybrid является единственной разработкой, обладающей таким механизмом.

Canon EF 100mm f/2.8 L Macro IS USM — первая попытка внедрить гибридную стабилизацию

Объективы Canon со стабилизацией доступны в специализированных интернет-магазинах. К примеру, на Amazon их цена начинается от 150 $. В таком же ценовом диапазоне можно найти модели других фирм. У каждого производителя свое наименование этой функции. Аббревиатуры самых распространенных моделей:

• Canon and Olympus – IS;
• Nikon – VR;
• Sony – OSS;
• SFujifilm, Panasonic, Leica – OIS;
• Sigma – OS;
• Tamron – VC.

Если вы ищете стабилизатор для Canon 600D, на Amazon можно выбрать зум-, теле-объективы и стандартные.

Стабилизация на матрице

Данный тип отличается от предыдущего тем, что стабилизатор размещается внутри фотоаппарата, а не в объективе. Так же, как цифровой способ, матричная стабилизация использует информацию о фокусном расстояние и выдержке, на основе которых основывает свои вычисления. Но вместо регулировки чувствительности камера физически перемещает сенсор. Датчик обычно устанавливается на платформе, которая движется, чтобы компенсировать дрожание.

Принцип работы матричной стабилизации

Впервые эта технология была применена фирмой Minolta, которая создала матричный стабилизатор для фотокамеры DiMAGE A1 в 2003 году. После слияния с Konica разработчики встроили эту опцию в зеркальную фотокамеру 7D. Сегодня эта система используется в оптике Canon и Nikon, а также у независимых производителей Sigma и Tamron. Panasonic также использует ее в линзах, разработанных для Micro Four Thirds, и в линейке компактных объективов Lumix.

Sony переняла эту функцию, когда приобрела бизнес по обработке изображений Konica Minolta. Вскоре эту опцию включили в свою продукцию Pentax, Olympus и другие. Все три компании продолжают использовать ее и сегодня.

Полнокадровая фотокамера PENTAX K-1 Mark II с 5-шаговой системой редукции дрожания

К сожалению, фотокамеры с этой функцией достаточно дорогие, однако вы вполне можете купить хороший вариант по приемлемой цене. Например, на Amazon можно найти фотоаппарат Sony от 500 $ вместе с доставкой. Чтобы узнать, поддерживает ли аппаратура матричную стабилизацию, достаточно заглянуть в спецификации товара. Обычно она указывается как IBIS (in-body image stabilization). Не «покупайтесь» на сложные названия, которые некоторые производители выдают за эту функцию. «Anti-shake» и «Anti-blur» не относятся к IBIS.

Двойная стабилизация

Это комбинация двух оптических вариантов. При движении камеры задействуются оба механизма: внутрикамерный (матричный) и линзы внутри объектива. Это позволяет добиться максимально резкого снимка почти при любых условиях съемки. Но на данный момент лишь немногие модели фотокамер включают в себя двойную стабилизацию.

Презентация системы двойной IS от Panasonic LUMIX GX8

Стабилизация линз и на матрице: что выбрать

Какой из оптический вариантов подавления дрожания работает лучше? Давайте рассмотрим некоторые преимущества каждой системы, чтобы определить, что лучше всего подходит для вас.

Преимущества стабилизации в объективе:

• Лучше работает в условиях низкой освещенности.

Поскольку IS работает как независимое устройство, при внутреннем перемещении линз вы получите лучшие результаты при недостаточном свете. Матричная имеет проблемы с измерением и фокусировкой при плохом освещении.

Коррекция дрожания при помощи линз работает при недостаточном свете лучше, чем IBIS

• Более эффективна.

Она настраивается для каждого объектива и предлагает несколько режимов в зависимости от ситуации.

• Не влияет на замер и автофокусировку.

В отличие от IBIS, встроенная стабилизация не будет негативно сказываться на автофокусировке и замере.

• Продлевает срок службы батареи.

Такая коррекция дрожания расходует заряд батареи намного меньше по сравнению с внутрикамерной.

Преимущества матричного способа:

• Универсальный и работает со всеми объективами.

Камеру со встроенным стабилизатором вы сможете использовать с любыми типами линз.

IBIS работает с любыми объективами, например, вы можете совместить Canon EF24-70mm f/2,8L II и Sony A9

• Бесшумный.

Такие аппараты практически не производят шума при работе. Если вы активировали стабилизатор на фотоаппарат в объективе, то, вероятно, слышали щелчки и другие звуки во время фокусировки.

• Позволяет снимать более чистое боке.

При коррекции дрожания, встроенной в объектив, аппаратура применяет оптическую настройку, которая противодействует любому движению. В том числе она влияет на движение, которое создает эффект боке. Поскольку оптика с системой IBIS неподвижна, она не отразится на качестве ваших снимков.

Когда не нужно использовать стабилизацию

Бывают случаи, когда не нужно применять стабилизацию изображения. Самые распространённые причины для этого:

• Съемка с триподом.

Когда вы используете одновременно штатив со стабилизацией изображения, они взаимно исключают действия друг друга. Тогда камера начинает отслеживать собственные колебания и двигатся, чтобы противодействовать своему дрожанию. Это происходит, даже если фотоаппарат неподвижен. В итоге у вас появляется размытое изображение.

Трипод сам стабилизирует аппаратуру, поэтому вам не нужны дополнительные функции

• Другие функции.

Некоторые фотокамеры имеют функцию панорамы. При этом камера самостоятельно движется из стороны в сторону для отнятия панорамного кадра. Также фотоаппараты часто имеют функцию антидрожания «anti-shake».

• Срок службы батареи.

Система стабилизации влияет на время автономной работы аппарата. Если он включен, особенно когда вы им не пользуетесь, она дает огромную нагрузку на батарею. Это актуально для больших линз и сенсоров, так как их перемещение требует больше времени. В итоге вы можете прийти на съемку с пустой батареей.

Альтернативы

Большинство современных фотоаппаратов включают в себя встроенный стабилизатор для съемки. Но что делать, если в вашей аппаратуре нет этой опции? Вот несколько советов, как добиться более резких снимков:

Скорость затвора

Стабилизаторы в камере активируются, когда выдержка слишком мала для используемого фокусного расстояния. Это означает, что этот механизм не нужен, если выдержка достаточно высокая. Попробуйте открыть диафрагму или изменить положение съемки, чтобы увеличить свет, попадающий на датчики.

Специальная техника

Стедикам — это приспособление, которое фиксирует камеру и помогает ей плавно передвигаться в любых плоскостях. Его можно использовать как ручной стабилизатор для фотоаппарата, обеспечивающий аппаратуре дополнительную поддержку. Самое приятное то, что вы можете использовать ее для любой техники, даже для смартфона.

Стедикам — один из лучших способов укрепить фотоаппаратуру, в том числе смартфон

Чувствительность

Один из самых простых вариантов — отрегулировать чувствительность камеры. Минус здесь состоит в том, что это увеличивает вероятность появления шума на изображении. Конечно, резкое «зернистое» изображение, как правило, предпочтительнее размытого, хотя и чистого, так как шум можно удалить в постобработке.

Штатив

Хотя вы не можете использовать вместе штатив со стабилизатором, триподы и моноподы могут использоваться как самостоятельный стабилизатор. Они обеспечивают стабильность фотокамеры, увеличивают скорость затвора и, следовательно, снижают необходимость в стабилизации. Однако штативы больше подходят для постановочной съемки, такой, как пейзажи и макросъемка, а не для быстрых снимков.

Опора

Самый распространенной причиной смазанного кадра является естественное дрожание рук фотографа. Обопритесь на стену, чтобы снизить движение камеры, либо используйте другую опору.

Заключение

Так ли важна стабилизация изображения во время съемки? Если фото получилось размытым, этот недостаток легко исправить в продвинутом редакторе фото, который предлагает опцию настройки четкости. Такой программой является ФотоМАСТЕР – достаточно скачайть фоторедактор, и вы получите доступ к большой коллекции полезных инструментов для обработки. Для исправления смазанного снимка нужно повысить четкость в разделе «Улучшения».

Исправление смазанного кадра в программе ФотоМАСТЕР

Однако при сильном дрожании объект может «выпасть» из фокуса. Такое фото крайне трудно исправить в постобработке. Поэтому важно знать, что такое стабилизатор для фото и как он может улучшить качество съемки.

Что такое стабилизация изображения и как она работает?

Стабилизация изображения — это особенность некоторых объективов и камер, которая позволяет избежать смазывания дрожащей камеры. Противодействуя этому дрожанию, вы можете использовать меньшую выдержку, чем обычно, без получения размытого снимка. Это особенно полезно для ночных фотографий или других ситуаций, когда необходима низкая выдержка .

СВЯЗАННЫЕ: Самые важные настройки вашей камеры: Объяснение выдержки, диафрагмы и ISO

Когда мы говорим о стабилизации изображения и фотографии, мы обычно говорим об оптической стабилизации изображения, которая встречается во многих высококачественных объективах (и некоторых высококлассных смартфонах, таких как iPhone 7). Компания Canon называет функцию стабилизации изображения (IS), а Nikon — функцию подавления вибраций (VR). Благодаря оптической стабилизации изображения часть объектива физически перемещается, чтобы противодействовать движению камеры при съемке; Если у вас дрожат руки, элемент внутри объектива тоже дрожит, чтобы противостоять движению.

Другие камеры, включая некоторые смартфоны, такие как iPhone 6S, могут иметь функцию, называемую виртуальной стабилизацией изображения. С виртуальной стабилизацией изображения объектив не двигается физически; вместо этого движение записывается, и камера пытается алгоритмически изменить любое дрожание. Это не так эффективно, но лучше, чем ничего.

Сегодня мы немного поговорим о том, как эффективно использовать стабилизацию изображения. В целях данного руководства мы сосредоточимся на оптической стабилизации изображения, которая есть в высококачественных камерах.

Взаимное правило: как медленно ты можешь идти?

При использовании обычного объектива самая низкая скорость затвора, с которой вы можете получать резкие снимки, обычно считается обратной величиной фокусного расстояния объектива (или полного фокусного расстояния, эквивалентного кадру, если вы используете камеру с датчиком кадрирования). Это означает, что если вы используете 100-миллиметровый объектив на полнокадровой камере, такой как Canon 5D MKIV, самая низкая выдержка, с которой вы можете сойти, составляет 1/100 секунды. Для объектива 50 мм это будет 1/50 секунды.

СВЯЗАННЫЙ: В чем разница между полнокадровым и сенсорным фотоаппаратом?

Если вы используете тот же 100-миллиметровый объектив на камере с коэффициентом обрезания 1,6, как у Canon EOS Rebel T6, то это эквивалентно 160-миллиметровому объективу на полнокадровой камере, поэтому самая низкая скорость затвора, которую вы можете безопасно использовать, составляет 1 /. 160 секунды; объектив 50 мм эквивалентен 80 мм для скорости затвора 1/80 секунды.

Важно отметить, что взаимное правило относится только к движению камеры. Если вы фотографируете быстро движущийся объект, вам, возможно, придется использовать выдержку намного быстрее, чем то, что говорит обратное правило, с которым вы можете обойтись.

Как стабилизация изображения позволяет снизить выдержку

Когда включена стабилизация изображения, вы можете использовать выдержку от двух до четырех ступеней медленнее, чем вы могли бы сделать иначе. Давайте вернемся к нашему примеру с объективом 100 мм. Вместо минимальной скорости затвора 1/100 секунды стабилизация изображения позволит вам использовать выдержку затвора примерно 1/10 секунды и при этом получить четкое изображение (по крайней мере, в идеальных условиях). Для 50-миллиметрового объектива вы могли бы опускаться до 1/5 секунды.

На изображении ниже я снимал фотографии с 200-миллиметровым эквивалентным объективом со скоростью затвора 1/40 секунды. На левом изображении стабилизация изображения отключена; в той, что справа, он включен. Легко понять, насколько эффективна стабилизация изображения при правильных обстоятельствах.

СВЯЗАННЫЕ: Как делать фотографии ночью (это не размыто)

Если вы снимаете ночью или в других условиях недостаточной освещенности, то возможность сойти с рук при более медленной скорости затвора может иметь большое значение. Вам не нужно поднимать ISO так высоко или использовать очень широкую диафрагму, если вы этого не хотите.

Стабилизация изображения также может помочь с более длинными линзами даже при хорошем освещении. Если вы используете объектив 300 мм, абсолютная самая низкая скорость затвора, которую вы можете избежать без стабилизации изображения, составляет 1/300 секунды. Это все еще довольно быстрая выдержка, если вы используете узкую диафрагму и низкое значение ISO. Однако при стабилизации изображения вы можете перейти на 1/50 секунды, если вам нужно, но вы также можете просто перейти на немного более медленную скорость затвора, например, на 1/200 секунды. Это дает немного дополнительного света, но, что более важно, повышает вероятность получения четких изображений. То, что вы можете использовать очень медленную скорость затвора, не означает, что вы должны это делать.

Опять же, важно отметить, что стабилизация изображения помогает только движению камеры. Это никак не влияет на любое движение субъекта. Даже человек, стоящий неподвижно за портретом, немного двигается; если вы используете слишком короткую выдержку, их движение будет отображаться на изображении.

Проблемы со стабилизацией изображения

Самая большая проблема со стабилизацией изображения — это стоимость. Canon EF 70-200mm f / 4L USM, который не имеет стабилизации изображения, стоит 599 долларов, а EF 70-200mm f / 4L USM — что делает — стоит 1099 долларов. За исключением одного, имеющего стабилизацию, две линзы практически идентичны. То же самое относится и ко многим другим объективам: одна версия без стабилизации стоит на сотни долларов дешевле, чем версия со стабилизацией.

Если вы можете позволить себе пони для стабилизации изображения, это может быть отличной функцией, но если вы не уверены, что собираетесь ее использовать, дополнительные затраты могут не стоить этого. Если вы много снимаете с длинными объективами или при слабом освещении, это может быть здорово, но если вы этого не сделаете, это может быть пустой тратой денег.

Стабилизация изображения также может иметь некоторые странные эффекты, если вы используете ее в неправильных ситуациях. Как только скорость затвора превысит 1/500 секунды, стабилизация изображения не улучшит ваши изображения. Ваши мышцы не дергаются 500 раз в секунду! Вместо этого он может оказать пагубное влияние на резкость изображения из-за движущихся элементов в объективе. Хотя это в основном эпизодические снимки, большинство профессиональных фотографов отключают стабилизацию изображения, если в этом нет особой необходимости.

Точно так же, если вы стабилизируете объектив другим способом, например, с помощью штатива, стабилизация изображения должна быть отключена. В лучшем случае это ничего не сделает, а в худшем это сделает ваши фотографии более размытыми.

Наконец, стабилизация изображения также использует немного энергии. Если вы пытаетесь сохранить срок службы батареи, выключите ее.

---

Помимо этих недостатков, стабилизация изображения — это отличная функция, и она становится стандартом для все большего количества объективов. Просто убедитесь, что это стоит дополнительных затрат.

Стабилизация изображения — инженерия изображений

Методы стабилизации изображения

Важно понимать, что короткая выдержка — лучшее решение для съемки быстро движущихся объектов. Без короткой выдержки движение движущегося объекта приведет к размытию изображения даже при использовании методов стабилизации, перечисленных ниже.

Изображение 4: Движение во время экспозиции приводит к размытию (слева). Когда нет движения, изображение может быть получено резким (справа)

Штативы

Классический способ предотвратить смазывание из-за длинной выдержки — использовать штатив.Конечно, штатив не идеален, и его эффективность во многом зависит от прочности поверхности, на которой он расположен. Кроме того, ручное спусковое устройство может вызвать небольшое дрожание камеры, поэтому рекомендуется использовать автоспуск или дистанционное управление камерой.

Какими бы надежными ни были штативы, их нельзя использовать во всех ситуациях. В результате сегодня большинство камер и объективов имеют встроенные стабилизаторы изображения либо в объективе (In-Lens), либо в датчике (In-Camera), чтобы компенсировать проблемы стабилизации, такие как дрожание руки.

Оптический стабилизатор изображения

Оптический стабилизатор изображения в методе In-Lens содержит плавающий элемент объектива с соответствующими датчиками, которые противодействуют вибрациям. По сути, небольшие измерительные приборы регистрируют движение, вызванное фотографом, и передают информацию процессору, который затем создает корректирующую настройку с помощью плавающего элемента. Вы можете перемещать элемент как в горизонтальном, так и в вертикальном направлениях, чтобы сбалансировать рыскание (вращение по оси Y) и тангаж (вращение по оси X).

Изображение 5: вращение вокруг оси Y теперь называется зеванием или рысканием, а вращение вокруг оси X известно как тангаж или тангаж. Изображение 6: плавающий элемент объектива (зеленый) перемещается в горизонтальном и вертикальном направлении для компенсации для вращательных движений вокруг осей x и y (справа).

Оптический стабилизатор изображения In-Lens особенно важен в камерах с оптическим видоискателем (например, телеобъективах). Если стабилизатор активен, он начинает работать после нажатия кнопки спуска затвора наполовину.Оттуда информация о стабилизированном свете проходит через внутреннее зеркало камеры в оптический видоискатель, позволяя объекту оставаться в кадре.

Метод оптической стабилизации изображения In-Lens — более распространенный метод стабилизации изображения, но он доступен не для всех объективов.

Оптическая стабилизация изображения со сдвигом датчика

Некоторые производители полагаются на стабилизатор на основе сенсора (встроенный в камеру). По сравнению со стабилизатором In-Lens, где датчик зафиксирован, в этом методе используется датчик свободного движения для компенсации дрожания камеры.Другими словами, датчик смещается в нужном направлении по оси x или y в зависимости от движения камеры. Помимо стабилизации движений по осям x и y, стабилизаторы сдвига датчика также могут компенсировать вращение вдоль оптической оси (крен), тем самым устраняя дрожание камеры по трем отдельным осям.

Изображение 7. Стабилизатор со смещением сенсора может корректировать дрожание камеры по осям рыскания, тангажа и крена.

Важно отметить, что вы можете одновременно интегрировать как встроенный в камеру, так и встроенный стабилизатор в систему камеры и объектива.В этом случае многие камеры выбирают одну или другую, но некоторые камеры используют обе одновременно. В этих случаях производители должны убедиться, что они не создают негативных помех друг другу и, в конечном итоге, не приводят к нежелательным размытым изображениям.

Другие методы стабилизации изображения

В то время как вышеупомянутые методы стабилизации изображения называются (чисто) оптической стабилизацией изображения, дополнительные методы часто включают «неоптические» аспекты. Например, некоторые производители мобильных телефонов используют методы для объединения нескольких недоэкспонированных изображений с более коротким временем выдержки в регулярно экспонируемое изображение путем совмещения изображений друг с другом и связывания уровней сигнала с конечным изображением. Другой метод — комбинировать регулярно экспонируемое размытое изображение с краями недоэкспонированного резкого изображения. Одна из трудностей, связанных с этими методами, — это определение «времени экспозиции» для снимаемого изображения. Даже с учетом сказанного, единственное, что имеет значение для пользователя, — это получение четкого изображения даже в условиях низкой освещенности.

Что такое стабилизация изображения (IS)?

Что означает стабилизация изображения (IS)?

Стабилизация изображения (IS) — это функция, используемая в некоторых цифровых камерах для уменьшения размытости изображений из-за вибрации при съемке.Эта функция известна под разными торговыми марками в зависимости от производителя. Системы стабилизации могут быть реализованы с использованием линз или датчиков.

Изображение может казаться размытым из-за дрожания при съемке. Использование стабилизации изображения при низкой скорости затвора дает более четкие изображения с улучшенным качеством.

Techopedia объясняет стабилизацию изображения (IS)

Стабилизация изображения работает в реальном времени в камерах и устройствах видеозаписи, чтобы уменьшить влияние ударов и вибрации на цифровые изображения.

Наиболее распространенные конфигурации IS, используемые в цифровых камерах:

• Optical IS — Использует настройки оборудования для коррекции размытия изображения. Этот тип конфигурации IS обычно использует встроенный гироскопический датчик для внесения поправок в реальном времени. Этот тип больше всего предпочитают новички.
• Digital IS — Использует настройки программного обеспечения и цифровой камеры для уменьшения эффекта размытия. Исправления производятся с помощью цифровой стабилизации изображения, применяемой после съемки изображения.
• Dual IS — Включает как оптическую, так и цифровую стабилизацию, иногда по-разному определяется разными производителями.

Реализация на основе линзы работает с использованием электромагнитов и плавающего элемента линзы, который перемещается перпендикулярно оптической оси линзы. Гироскопические датчики используются для обнаружения вибрации устройства.

Еще одна технология, используемая в IS, — это сдвиг датчика, который перемещает датчик, который захватывает изображение, таким образом, чтобы компенсировать движение камеры.Использование датчиков изображения имеет преимущество перед IS на основе линз, поскольку не зависит от типа используемого объектива.

Стабилизация изображения служит инструментом для создания четких изображений, даже когда камера находится в движении. Однако IS не устраняет размытие полностью — его можно уменьшить лишь до некоторой степени. Лучший способ избежать шатких изображений — использовать штатив и инструменты для стабилизации изображения.

Объяснение стабилизации изображения

. Правильный фокус и хорошее освещение — это… | Винсент Табора | High-Definition Pro

Для создания резких и четких изображений необходимы правильный фокус и хорошее освещение.Правильный способ сделать это — иметь устойчивую руку и правильную зрительную координацию. Традиционные фотографы разработали свои собственные методы стабильной съемки с рук. Крепко взяв камеру и медленно отпуская кнопку спуска затвора, они могут свести к минимуму любое дрожание, которое может повлиять на фокусировку и четкость изображения. Это было время до появления цифровых фотоаппаратов, поэтому этот навык стал очень востребованным. Это было определение фотографа, человека, который может делать четкие, резкие и хорошо скомпонованные изображения. Так в чем же секрет? Речь идет о стабилизации изображения .

Стабильность — ключ к отличным изображениям

Если вам интересно, почему ваши изображения выглядят размытыми, дрожащими и не в фокусе, это потому, что они были сняты со слишком сильным дрожанием. Рука должна быть более устойчивой, чтобы правильно установить фокус и сделать снимок. Это становится заметно после съемки большого количества фотоаппаратом. Некоторые из них будут четкими и резкими, а другие — мягкими и размытыми. Делая снимок с помощью камеры, важно убедиться, что любое дрожание рук или движение сведены к минимуму, насколько это возможно. Малейшее движение может привести к изменению фокуса и, таким образом, повлиять на качество изображения.

Стабилизация изображения важна для получения изображения наилучшего качества. Это также потребует стабилизации камеры. Фотографам нужен был способ помочь им делать снимки. Очевидно, что одни только твердые руки не всегда позволяют сделать лучшие снимки. В конце концов, держать камеру в руках может утомительно. Даже лучшим фотографам потребуется помощь в виде инструмента или устройства для стабилизации камеры. Стабильная камера помогает снимать изображение с наилучшим качеством, поскольку стабилизация камеры уменьшает, если не предотвращает дрожание и размытость.

Пейзажное изображение, снятое с использованием штатива для стабилизации и удержания камеры, позволяет получать более четкие и четкие изображения.

Избегайте «дрожания»

Изменение выдержки — еще один способ помочь уменьшить эффект размытия при рукопожатии или сотрясения камеры и движения. Чем короче выдержка, тем лучше получаются более четкие изображения. При длинной выдержке требуется минимум движений руки, иначе качество изображения ухудшится. Несмотря на то, что более высокая скорость затвора позволяет получать более четкие изображения, лучше снимать с большой выдержкой в ​​условиях низкой освещенности.Более короткая выдержка не позволяет пропускать достаточно света от диафрагмы к датчику, чтобы получить лучшее освещенное изображение. Существуют различные руководства, которые помогут начинающим фотографам делать лучшие снимки, улучшая свое положение и правильно держа камеру. Вот почему, когда сравниваешь работу профессионального фотографа с новичком, это действительно ночь и день. В современных камерах появились новые технологии, которые помогают даже наименее опытному фотографу стабилизировать камеру и делать более качественные снимки.

Это изображение могло быть лучше, если бы его правильно стабилизировали. Он был снят с рук с длинной выдержкой, но дрожание камеры приводит к более мягкому и размытому изображению.

Лучше для слабого освещения

Для ночных фотографов или фотографов при слабом освещении стабилизация изображения значительно помогает. Это позволяет фотографам использовать выдержку на 2–4,5 ступени медленнее для получения четких и детальных изображений, несмотря на меньшее количество света. Это работает, потому что длинная выдержка может захватить больше доступного или окружающего света, проходящего через диафрагму.Медленный затвор позволяет создавать изображение, позволяя большему количеству света собираться на датчике, тем самым выделяя блики из контраста. Медленная выдержка при съемке с рук может быть размытой и дерганной из-за движения руки. Лучше всего использовать его с подставкой или штативом, чтобы работать с длинной выдержкой. Медленная выдержка при использовании со стабилизацией изображения позволяет фотографам проявлять творческий подход при съемке при слабом освещении.

Изображение снято при слабом освещении с длинной выдержкой, снято камерой, установленной на штативе, с дистанционным спуском затвора.

«Практическое правило»

Прежде чем обсуждать различные типы стабилизации изображения, я рассмотрю практическое правило . Это принцип, которого следует придерживаться при съемке с рук, который не допускает заметного размытия изображения. В соответствии с этим правилом вы берете обратное фокусное расстояние объектива, также называемое «Правило взаимности 1 / мм» .

Вот краткий пример:

Допустим, ваш объектив имеет фокусное расстояние 400 мм.

 Выдержка = 1/400 секунды

Это означает, что если у вас выдержка меньше 1/400 секунды, дрожание камеры повлияет на резкость изображения. Благодаря стабилизации изображения фотограф может снимать на 2 ступени медленнее, чем 1/400 секунды.

Также необходимо учитывать множитель кроп-фактора в зависимости от размера сенсора. Если кроп-фактор датчика равен 1,5 (Nikon DX), умножьте это на 400 мм.

 Эффективное фокусное расстояние = 400 мм x 1. 5 = 600 мм

Эффективное фокусное расстояние становится 600 мм. Таким образом, обратная величина теперь будет:

 Скорость затвора = 1/600 секунды

С помощью стабилизации изображения вы можете снизить скорость на 2 или 4,5 ступени медленнее. Теперь, следуя правилу, 1/600 секунды не имеет прямого эквивалента со шкалой выдержки:

 1/2000 с, 1/1000 с, 1/500 с, 1/250 с, 1/125, 1/60 с, 1 / 30s

Однако мы можем округлить это до 1/1000 секунды. На 2 ступени ниже 1/1000 секунды (в приближении) это 1/250 секунды.При такой выдержке со стабилизацией изображения вы все равно можете снимать с рук без заметного размытия. Опять же, это действительно зависит от того, насколько устойчива ваша рука, потому что на самом деле нет никакого способа полностью исправить сильное дрожание камеры. Это всего лишь пример, поэтому, если вы примете во внимание другие факторы (например, апертуру, тип датчика), вы придете к другим расчетам.

Типы стабилизации изображения

Сегодняшние камеры, включая смартфоны, используют различные типы стабилизации изображения для получения более четких изображений. Они могут использовать физические, оптические или электронные (даже комбинированные) методы стабилизации изображения.

Физический — это устройства или инструменты, используемые с камерой, чтобы помочь стабилизировать ее для захвата изображений. Обычным устройством, которое традиционные фотографы использовали для стабилизации камеры, был штатив. Он содержит крепление для камеры и ножки для ее поддержки. Штатив предотвращает дрожание и снижает размытость. Другие инструменты, которые помогают фотографам стабилизировать камеру, включают подвесы, моноподы, стедикамы, кронштейн для рук, студийные стойки, ремешок для камеры (да, тот, который на камере вы надеваете на шею) и подтяжки (среди многих типов).Это наиболее распространенный способ стабилизации камеры, а также более традиционный метод, использовавшийся до того, как стали популярны цифровые камеры. Большие киностудии, работающие над кинематографическими фильмами, в подавляющем большинстве используют эти устройства. Креативщики, которые создают контент на таких сайтах, как YouTube и Vimeo, также используют их. Селфи-палка — это пример устройства стабилизации камеры, популярного среди пользователей смартфонов. Дистанционный спуск затвора на камере по беспроводной сети или по кабелю также помогает стабилизировать ее физически.Обычно для этого также требуется штатив для установки камеры.

Подвес (левый) и штатив (правый)

Оптический — Если вы не можете или не хотите использовать штатив, существуют другие методы, встроенные в камеру или объектив, которые обеспечивают стабилизацию изображения. Оптическая стабилизация изображения (OIS) использует аппаратный механизм, который контролирует изображение, проходящее через объектив, для совмещения с датчиком. Объектив движется в направлении, противоположном сотрясению камеры. Это предполагает использование гироскопических датчиков, которые будут определять дрожание камеры, когда изображение не совмещено с датчиком.Если изображение не совмещено с датчиком, оно не будет получено резким и сфокусированным. Этот тип техники используется основными производителями фотоаппаратов (например, Canon, Nikon и т. Д.), Которые применяют его на объективе фотоаппарата. Nikon называет свою технологию VR (подавление вибраций) , а Canon просто называет свою технологию IS (стабилизация изображения) . Цифровые зеркальные и среднеформатные камеры могут иметь прикрепленные к ним тяжелые линзы, что затрудняет получение устойчивых изображений с рук без использования штатива.Существует аналог OIS под названием In-Body Image Stabilization (IBIS) , который реализует функцию стабилизации изображения не на объективе, а внутри корпуса камеры. IBIS часто используется в беззеркальных камерах, а OIS — в зеркальных камерах.

Объектив Canon EF 70–300 мм f / 4–5.6 IS USM со встроенной стабилизацией изображения. (Источник: Canon)

Электронная — Также возможно стабилизировать изображение с помощью программных механизмов, называемых Электронная стабилизация изображения (EIS) или Цифровая стабилизация изображения (DIS) .При этом используются методы компьютерной фотографии, которые позволяют корректировать изображение с помощью алгоритмов, запрограммированных в прошивке камеры. Чтобы уменьшить влияние неустойчивых рук, EIS использует алгоритмы смещения сенсора в программном обеспечении для корректировки выравнивания изображения. Программное обеспечение уменьшит размытие или компенсирует дрожание камеры с помощью сложных алгоритмов, сдвигающих пиксели изображения. EIS стал обычным явлением для некоторых камер смартфонов. Они считаются интеллектуальными устройствами, потому что EIS может работать вместе с программным обеспечением AI для получения еще лучших результатов.Пример потрясающих результатов EIS может продемонстрировать камера смартфона Google Pixel.

Камера смартфона Google Pixel использует EIS. (Источник: Google)

Некоторые известные проблемы со стабилизацией

Есть некоторые проблемы со стабилизацией изображения, которые являются несущественными результатами реальной физики. Хорошо знать, чтобы понимать, что может случиться, и избегать их.

Падение камеры на штатив — При использовании штатива (или любой стойки для камеры) камеры могут опрокинуться и упасть.Это может оказаться очень дорогостоящим беспорядком, если в результате сломается камера. Это связано с тем, что камера может наклонить штатив или стоять, когда ее вес слишком велик (например, с прикрепленными большими объективами это может произойти). Переворачивание фотоаппаратов на штативах чаще происходит на улице, во время выездных съемок. В ветреных местах это, скорее всего, произойдет, если оставить камеру в покое. В этом случае фотограф должен снять камеру со штатива. Несчастные случаи также являются причиной падения фотоаппаратов со штатива.Либо он был случайно опрокинут прохожим, либо камера была неправильно прикреплена к штативу или стойке. Стедикамы или более устойчивый штатив были бы идеальными при съемке на месте.

Дрожание камеры от VR — Важно отметить, что VR (он же IS для стрелков Canon) должен быть отключен на объективе камеры при установке на штатив. Хотя VR снижает вибрацию, когда она установлена ​​на штативе, она действительно может ее вызвать. Это связано с тем, что датчики VR будут пытаться исправить изображение при обнаружении вибрации.При установке на штатив VR не мог обнаруживать вибрации и отрицательно интерпретировать это. Когда нет вибрации, которую можно обнаружить, даже незначительной, система VR все еще может смещаться, вызывая нежелательные эффекты того, что она должна делать. Причина, по которой это происходит, заключается в том, что система VR была разработана так, чтобы всегда реагировать на вибрацию при спуске затвора. Это означает, что, если не обнаружено вибрации для коррекции, объектив все равно будет двигаться, но на этот раз он создает размытость, поскольку не выравнивает изображение по датчику.Однако есть и другие, кто опровергает рекомендацию об отключении VR. Это связано с тем, что если на штативе установлен объектив с большим фокусным расстоянием, вибрация спуска затвора может вызвать вибрацию объектива. Это может привести к более резкому изображению с коррекцией системы VR на объективе. Некоторые объективы и корпуса современных фотоаппаратов имеют датчик обнаружения штатива, который автоматически отключает стабилизацию изображения. В противном случае фотографу вообще не нужно его отключать.

Обрезанные изображения из EIS — Метод EIS обычно приводит либо к уменьшению кадрирования изображения, либо к технике экстраполяции, которая заполняет потерянные края.Это связано с тем, что при смещении пикселей необходимо настроить пиксели для правильного захвата изображения. Это означает, что будет невозможно захватить кадр так, как хочет фотограф, потому что EIS обрежет изображение. Например, предположим, что композиция, которую хочет фотограф, должна включать сцену, которая полностью захватывает объект по пояс. Снимая с рук, фотограф сильно дрожит, поэтому EIS пытается это исправить. При этом пиксели изображения корректируются для правильного совмещения с датчиком.Это приводит к другому кадрированию изображения, в котором алгоритм вычисляет четкие пиксели и игнорирует плохие. Часто это не проблема, если только не нужно снимать специально без кадрирования.

OIS медленный — Поскольку OIS использует механические детали (например, объектив), он может быть немного медленнее. Это влияет на съемку быстрого движения и динамичных снимков. Это может означать потерю хорошего кадра, который мог быть лучшим во время серии снимков. Это не может быть большой проблемой, поскольку OIS уже давно используется профессиональными спортивными фотографами и фотографами боевиков.Однако новые системы камер, использующие EIS с двухпиксельной технологией, могут быть быстрее. Это потому, что им не нужно перемещать линзу для выравнивания изображения. Все это делается в цифровом виде (программное обеспечение) и в электронном виде (датчики) камерой. Это приводит к захвату более интересных кадров в кадре и, таким образом, идеально подходит для видео и замедленных сцен. В первую очередь было замечено, что OIS отлично подходит для фотографий, а EIS — для видео.

Последние мысли

Приятно иметь стабилизацию изображения при съемке с рук или в условиях низкой освещенности.Для фотоаппаратов с большими объективами результаты очень значительны. Без какой-либо стабилизации камеры фотограф должен иметь хорошую стойку и устойчивые руки. Эти навыки были развиты пленочными фотографами, поскольку им не хватало стабилизации изображения, используемой сегодня. Преднамеренное дрожание и размытие камеры на самом деле можно сделать в художественных целях. Это все еще требует некоторого мастерства, поскольку эффект, который он создает, если он предназначен для искусства, должен иметь некоторую эстетическую привлекательность.

Преднамеренное дрожание камеры и размытие изображения можно использовать для создания творческих и художественных эффектов в изображениях.

Теперь есть больше типов функций, которые включают стабилизацию изображения в камерах, что позволяет создавать более четкие и резкие изображения. Это упрощает задачу для непрофессионалов или тех, кто хочет делать свои лучшие фотографии. С ростом популярности обмена фотографиями в Интернете и социальных сетях создание отличных фотографий становится важным для пользователей. Преимущества, которые это дает, повышают ценность камеры, будь то смартфон или полнокадровая зеркальная фотокамера. Это делает стабилизацию изображения очень полезной функцией для всех фотографов.

Стабилизация изображения: объектив и датчик

Стабилизация изображения в более широком смысле означает просто методы или приемы, применяемые для стабилизации камеры во время съемки для получения более четких изображений, включая использование штатива.

Оптическая стабилизация изображения (далее «IS») — это технология, используемая производителями для стабилизации изображения при съемке с рук. Обычно это полезно только для диапазона выдержек. IS не будет иметь никакого значения при съемке на 1/500 — это уже достаточно короткий период времени, так что минимальное движение камеры (движение руки) практически не повлияет на резкость окончательного изображения.В равной степени, для выдержки в секундах (например, ночная съемка) в любом случае потребуется штатив.

Однако

IS полезен для выдержки от (скажем) ½ секунды до 1/60, где IS может иметь значение между хранителем и фотографией, которая попадает прямо в корзину вашего рабочего стола. Здесь мы говорим о процентах. На 1/30 вы можете получить одно приемлемо резкое изображение на каждые пять снимков. Переместитесь к 1/60, возможно, это приблизится к 50%.

Основное преимущество — снижение шума и, следовательно, более высокое качество изображения.Nikon, например, утверждает, что технология подавления вибраций (VR) (просто название Nikon для стабилизации изображения) может дать улучшение на четыре ступени по сравнению со съемкой без нее. Это означает, что предположим, что у вас была стандартная настройка (без стабилизации изображения, ручной режим), и следующие настройки дали правильную экспозицию:

ISO 3200, 1/250, ƒ / 5,6

Вы не хотите менять диафрагму, потому что это дает желаемую глубину резкости, и вы уже подняли ISO до 3200, чтобы получить выдержку, которая не приведет к размытию из-за дрожания камеры.С 4 ступенями IS вы можете изменить настройки на:

ISO 200, 1/30, ƒ / 5,6

… и в итоге получается такая же резкая фотография, но с меньшим шумом (ISO 200 против 3200).

Очевидно, что стабилизация изображения нужна только для устранения дрожания камеры — она ​​не помогает, если вы снимаете быстро движущиеся сцены.

Как это работает?

Оптическая стабилизация изображения разделена на две основные технологии: на основе линз и на основе сенсоров. Canon и Nikon выбирают системы на основе объективов, тогда как что-то вроде серии Olympus PEN основано на сенсоре (или «встроенном в камеру»).

Стабилизация изображения объектива

При стабилизации изображения на основе линз в корпус объектива помещается дополнительная линза, которая может перемещаться на 360 ° в перпендикулярном направлении относительно оптической оси. Два датчика внутри устройства используются для обнаружения горизонтальных и вертикальных движений, а небольшой двигатель выполняет микронастройки в противоположном направлении, чтобы уравновесить. Таким образом, он может компенсировать направленные движения влево / вправо и вверх / вниз, но вращательные движения (т.е.е. скручивание камеры) все равно будет влиять на изображение.

Поперечное сечение объектива Canon с блоком стабилизации изображения рядом с задней частью

Некоторые объективы Canon имеют два режима стабилизации изображения — один стандартный и один, который направляет, если происходит постоянное движение в заданном направлении в течение длительного периода времени (т. Е. При панорамировании камеру, например, чтобы следить за движущимся спортивным автомобилем) и отключает стабилизацию изображения в этом направлении. Аналогичным образом, Nikon предлагает «активный» режим, который разработан для дальнейшего увеличения подвижности объектива при съемке с неустойчивой платформы (например.грамм. движущаяся машина, лодка).

Преимущества

• Лучшая производительность, поскольку каждая система стабилизации изображения разработана специально для объектива, в котором она размещена.
• Изображение стабилизировано и в видоискателе
• Лучше с линзами с большим фокусным расстоянием, которые обычно требуют больших корректирующих движений (а движение сенсора более ограничено, чем в объективе)
• Лучшая производительность автофокуса (опять же, изображение стабилизируется еще до того, как оно достигнет блока автофокусировки). Это меньшая проблема для камер, которые используют методы фокусировки на датчике, но может быть для зеркальных фотокамер, использующих метод определения фазы.

Недостатки

• Дороже (вы фактически платите за новую систему стабилизации изображения с каждым объективом)
• Не очень подходит для небольших беззеркальных камер, где компактность является преимуществом, а системы стабилизации изображения, встроенные в объективы-блинчики, нежизнеспособны.

Датчик стабилизации изображения

Также называемый «механической стабилизацией изображения», этот метод предполагает выполнение уравновешивающих движений на самом датчике, а не на дополнительном элементе объектива.Очевидным преимуществом здесь является то, что у вас есть стабилизация изображения независимо от того, какой объектив вы прикрепляете к корпусу камеры.

Преимущества

• Дешевле в долгосрочной перспективе (нужно платить только за одну систему ИБ)
• Совместим с любым объективом (в системе на основе линз, если объектив не поставляется с IS, вам просто нужно обойтись без него)

Недостатки

• Противоположность преимуществам, основанным на объективах, но в двух словах: производительность против системы на основе объектива.

Стабилизация изображения — Настройка Canon EOS Digital Rebel XTi 400D

Canon предлагает растущую линейку из более чем дюжины объективов со встроенными возможностями стабилизации изображения (IS). В этой функции используются элементы объектива, которые смещаются внутри в ответ на движение объектива во время съемки с рук, что противодействует дрожанию, которое создают камера и фотограф и которые увеличивают телеобъективы. Однако IS не ограничивается длинными линзами; эта функция работает как чемпион при 17-миллиметровом зуме Canon EF-S 17-85mm f / 45.6 объективов IS USM и EF-S 17-55mm f / 2.8 IS USM. Другие объективы Canon IS обеспечивают стабилизацию с увеличением до 24–28 мм.

Стабилизация изображения обеспечивает устойчивость камеры, эквивалентную как минимум двум шагам выдержки, что может оказаться неоценимым, когда вы снимаете в условиях слабого освещения или держите в руках длинный объектив, например, для съемки дикой природы. Возможно, этот снимок убегающего оленя требует выдержки 1/1000-й секунды при f / 5,6 с вашим EF 100-400mm f / 4.Объектив 5-5.6L IS USM. Расслабиться. Вы можете снимать на 1/250-й секунде при f / 11 и получать практически такие же результаты по стабилизации камеры.

Или, может быть, вы снимаете школьный спектакль без штатива или монопода, и вам действительно очень хочется использовать 1/15 секунды при f / 4. Если предположить, что актеры не носятся по сцене на высокой скорости, ваш объектив IS 17–85 мм может сделать снимок в широкоугольном положении. Рисунок 6.14 был снят с моего места примерно в пятнадцатом ряду концерта при ISO 800 с выдержкой 1/125 секунды при f / 4 на 200 мм с объективом со стабилизированным изображением.Без функции IS объектива мне, вероятно, пришлось бы использовать монопод и выдержку 1/250 секунды (на всякий случай) и либо открывать до f / 2.8 (с меньшей глубиной резкости и резкостью изображения), либо увеличил чувствительность до ISO 1600. Но со стабилизацией изображения мне не понадобились монопод, большее значение f / stop или более высокое значение ISO.

Однако стабилизация изображения не панацея. Имейте в виду эти факты:

■ IS не останавливает действие. К сожалению, объектив со стабилизацией изображения не является панацеей, заменяющей возможность остановки действия при более высокой скорости затвора.Стабилизация изображения применяется только к дрожанию камеры. Вам по-прежнему нужна короткая выдержка, чтобы заморозить действие. IS отлично работает при слабом освещении, при использовании длинных объективов и для макросъемки. Это не всегда лучший выбор для динамичной фотографии, если не хватает света для достаточно высокой скорости затвора. Если это так, IS может сделать ваш снимок еще четче.

■ IS замедляет работу. Процесс настройки элементов объектива требует времени, как и автофокус, поэтому вы можете обнаружить, что IS увеличивает задержку между нажатием кнопки спуска затвора и моментом фактической съемки изображения.Это еще одна причина, по которой стабилизация изображения может быть не лучшим выбором для занятий спортом.

■ Используйте при необходимости. Некоторые объективы IS дают худшие результаты, если вы используете их во время панорамирования, хотя в новых объективах Canon IS есть режим, который отлично работает, когда камеру намеренно перемещают из стороны в сторону во время экспонирования. Старые объективы могут спутать движение с дрожанием камеры и перекомпенсировать. Возможно, вы захотите выключить IS при панорамировании или когда ваша камера установлена ​​на штативе.

■ Нужна ли вам вообще IS? Помните, что недорогой монопод может обеспечить такую ​​же дополнительную устойчивость, что и объектив IS, при гораздо меньшей стоимости.Если вы в полевых условиях снимаете диких животных или цветов и считаете, что штатив непрактичен, сначала попробуйте монопод.

Рис. 6.14. Стабилизация изображения позволила мне сделать этот 200-миллиметровый снимок с выдержкой 1/125 секунды и f / 4 без использования монопода или других средств стабилизации.

Рис. 6.14. Стабилизация изображения позволила мне сделать этот 200-миллиметровый снимок с выдержкой 1/125 секунды и f / 4 без использования монопода или других средств стабилизации.

СТАБИЛИЗАЦИЯ ИЗОБРАЖЕНИЯ: В КАМЕРЕ ИЛИ В ОБЪЕКТИВЕ?

Приобретение Sony активов цифровой зеркальной камеры Konica Minolta и внедрение улучшенной системы стабилизации изображения в камере возродили старые споры о том, принадлежит ли IS к камере или к объективу.Другие производители, включая Panasonic и Pentax, также включают стабилизацию изображения в камеру, а не в отдельные линзы. Возможно, дело в моем предвзятом отношении к Canon, но я вполне счастлив, что стабилизация изображения отсутствует в самом корпусе. Вот несколько причин:

■ Если встроенная в камеру IS выходит из строя, вы должны отправить камеру в ремонт целиком, а ремонт камеры, как правило, дороже, чем ремонт объектива. Мне нравится иметь возможность просто переключиться на другой объектив, если у меня есть проблема с IS.

■ IS в камере не обеспечивает стабильного обзора в видоискателе, тогда как объектив IS показывает устойчивое изображение во время съемки.

■ Вы застряли со встроенной в камеру системой стабилизации изображения. Если в объектив встроена улучшенная система и улучшения важны для вас, просто замените свой старый объектив новым.

Читать дальше: Работа со светом

Была ли эта статья полезной?

Стабилизация изображения при слабом освещении и бесшумная съемка — EOS R

Инновационная камера Canon EOS R с самыми современными функциями обеспечивает исключительно быструю автофокусировку при 0.05 секунд ¹ . Снимаете ли вы портреты, пейзажи, улицы, путешествия, свадьбы или видео, передовые технологии EOS R позволяют расширить возможности повествования и создавать изображения, которые ранее были невозможны.

Высокоскоростная связь

Инженеры Canon переработали крепление объектива EF специально для системы EOS R с уникальным 12-контактным разъемом. Это нововведение радикально улучшает связь между объективом камеры и корпусом, делая ее с EOS R быстрее, чем это было возможно раньше.

Крепление объектива RF чрезвычайно широкое с небольшой глубиной от крепления до датчика. Конструкция позволяет линзам быть ближе к датчику, что позволяет создавать более быструю, яркую и качественную оптику с непревзойденными характеристиками.

Быстрая и точная фокусировка

EOS R предлагает полнокадровый датчик автофокусировки Dual Pixel CMOS AF с разрешением 30,3 мегапикселя, который обеспечивает безупречную фокусировку благодаря усовершенствованной системе определения фазы, позволяющей пользователю выбирать между 5655 положениями автофокусировки ² .Он использует подавляющее большинство пикселей сенсора (80% пикселей по горизонтали и 100% по вертикали), чтобы обеспечить сверхбыструю автофокусировку для фотографий, а также плавное отслеживание фокуса при съемке видео.

Поистине бесшумная камера

В ситуациях, когда вы хотите снимать с полной осторожностью, щелчок срабатывания затвора камеры может предупредить объект и лишить его прекрасных возможностей. Это верно как для неформальной свадебной фотографии, так и для съемки дикой природы с близкого расстояния.

EOS R — первая камера Canon, предлагающая полностью бесшумный режим съемки, поэтому вы можете делать снимки, не беспокоя объект. Бесшумная съемка, используемая в сочетании с экраном с переменным углом наклона, делает возможной абсолютно откровенную фотосъемку.

Отличные изображения прямо с камеры

Многие впечатляющие функции камеры EOS R стали возможны благодаря мощному процессору DIGIC 8. Его ключевые преимущества включают улучшенную связь между камерой и объективом, что приводит к более быстрой автофокусировке и лучшим изображениям прямо с камеры.

Благодаря сверхбыстрой скорости обработки и мощности улучшенный цифровой оптимизатор объектива EOS R работает постоянно, не влияя на производительность камеры. Это гарантирует оптимальное качество изображения без аберраций.

Что такое стабилизация изображения?

Обновлено: 30.04.2020, Computer Hope

Стабилизация изображения , также известная как IS , — это метод уменьшения нежелательных фотографических эффектов, вызванных движением цифровой камеры.

Для неподвижного изображения IS пытается устранить размытие, которое возникает, если камера движется во время захвата изображения. Для видео IS может регулировать положение последовательных видеокадров, чтобы имитировать неподвижную камеру.

IS может выполняться оптическим или цифровым оборудованием при захвате изображений или в качестве этапа постобработки, выполняемого специализированным программным обеспечением. Он в первую очередь компенсирует панорамирование (горизонтальное вращение), наклон (вертикальное вращение) и крен (осевое вращение), а также незначительное изменение положения камеры.

Оптическая стабилизация изображения

Оптическая стабилизация изображения , часто сокращенно OIS , относится к методу стабилизации изображения, встроенному в аппаратное обеспечение камеры. OIS физически перемещает объектив камеры, чтобы приспособиться к любым незначительным случайным движениям, сделанным при съемке фото или видео. Движения обнаруживаются гироскопами, а небольшой мотор используется для движения в противоположном направлении, стабилизируя изображение.

Оптическая стабилизация изображения обычно более эффективна, чем цифровые альтернативы.По этой причине OIS является функцией большинства современных камер и флагманских смартфонов. Аксессуары сторонних производителей, такие как подвесы, также можно использовать для стабилизации отснятого материала без программного обеспечения.

Цифровая стабилизация изображения

Цифровая стабилизация изображения относится к методам стабилизации изображения, выполняемым с помощью программного обеспечения. Эта функция добавляется к камере или смартфону через обновление программного обеспечения, не требуя использования какого-либо оборудования, установленного на устройстве. Вместо этого программа анализирует отснятый материал и обнаруживает движения, перемещая изображение по осям X и Y, чтобы противодействовать движению.Из-за необходимых корректировок цифровая стабилизация изображения обычно обрезает изображение, удаляя содержимое по краям кадра.

Цифровая стабилизация изображения выполняется автоматически камерой или приложением смартфона. В качестве альтернативы, программы редактирования, такие как Adobe Premiere и Hitfilm, имеют встроенную стабилизацию изображения, позволяющую настраивать обрезанный кадр и интенсивность исправлений.

Кончик

Если вы планируете цифровую стабилизацию отснятого материала при его захвате, убедитесь, что снимаете более широкий видеоматериал, чем вам нужно, чтобы не потерять ничего важного при обрезке краев.

Размытие, Условия использования камеры, Компьютерные сокращения, Аппаратное обеспечение, Программное обеспечение

.

Стабилизация изображения это: Оптическая и цифровая стабилизация в фотоаппарате / Гид покупателя
