Стабилизация изображения оптическая или цифровая что лучше: Чем оптическая стабилизация камеры отличается от электронной и какая все-таки лучше

Содержание

Стабилизация изображения с эффектом 8 ступеней экспозиции

Стабилизация изображения с эффектом 8 ступеней экспозиции — Canon Belarus

ТЕХНОЛОГИЯ

Можно забыть о штативе? Камеры Canon EOS R3, EOS R5, EOS R6 и EOS R7 обеспечивают стабилизацию изображения с эффектом 8 ступеней экспозиции, открывая целый мир новых возможностей фото- и видеосъемки.

Встроенная стабилизация изображения (IBIS) в камере Canon EOS R7 работает совместно с оптическим стабилизатором объектива — как моделей RF, так и моделей EF при использовании адаптера крепления EF-EOS R — и фотограф дикой природы Дани Коннор продемонстрировала его возможности во время поездки в Испанию, где она фотографировала редких животных. «Мне было комфортно снимать с рук даже на длиннофокусный объектив, — говорит она. — Стабилизация оказалась невероятно эффективной при съемке хищных птиц в полете, например беркута. Я держала в руках камеру с тяжелым объективом и все равно получала четкие фотографии». Снято на камеру Canon EOS R7 с объективом Canon EF 300mm f/2.8L IS II USM и следующими параметрами: 300 мм, 1/6400 сек., f/2.8 и ISO 800. © Дани Коннор

Иногда новая технология не только помогает фотографам и видеографам создавать изображения, которые ранее считались невозможными, но и повышает общее качество изображений. Canon EOS R5, EOS R6 и EOS R3 — это первые камеры Canon со встроенной стабилизацией изображения по 5 осям (IBIS), которая обеспечивает эффект, эквивалентный 8 ступеням экспозиции1 (ведущий показатель в индустрии), при установке на эти камеры определенных объективов.

Модель EOS R7 также оснащена системой IBIS, которая обеспечивает эффект стабилизации до 7 ступеней экспозиции при установке объективов RF-S со стабилизатором2. Некоторые полнокадровые объективы обеспечивают еще более эффективную совместную стабилизацию, и об этом рассказывает Майк Бернхилл, ведущий специалист по продукции Canon Europe: «К примеру, RF 28-70mm F2L USM или RF 24-70mm F2. 8L IS USM, в комбинации с EOS R7 обеспечат тот же эффект 8 ступеней экспозиции, что и при установке на прочие камеры с IBIS. Однако мы не рассчитываем, что многие пользователи EOS R7 будут использовать подобные дорогие объективы профессионального уровня».

Столь высокая эффективность позволит создателям изображений переосмыслить правила съемки с рук, чаще работать без штатива, снимать в самых разнообразных локациях и создавать превосходные фотографии и видео без сотрясения камеры.

Чего можно достичь со стабилизацией изображения, эквивалентной 8 ступеням экспозиции?

Инновационная стабилизация изображения позволяет забыть о невозможности съемки с длительной выдержкой и помогает, к примеру, создать творческий эффект размытия при съемке быстрых объектов с сохранением резкости в нужных участках кадра благодаря отсутствию сотрясения камеры. Фотографы, которые часто снимают в помещениях, привыкли к работе с длительной выдержкой и закрытой диафрагмой (для большой глубины резкости) — теперь они могут снимать с рук, используя выдержку до четырех секунд (в зависимости от фокусного расстояния), а также выбирать низкую чувствительность ISO для сохранения максимального уровня детализации.

Стабилизация при съемке видео обеспечивает плавность материалов при движении оператора одновременно с объектом, что зачастую происходит на динамичных съемках, где операторы все чаще перемещаются в рамках сцены.

Теперь выдержку при съемке с рук необязательно выбирать на основании правила дробной части — когда выдержка не может быть более длительной, чем 1, деленная на выбранное фокусное расстояние, то есть 1/50 сек. для 50 мм, 1/100 сек. для 100 мм и т. д.). Если активировать стабилизацию изображения на камере или объективе, вы сможете выбрать более длительную выдержку в зависимости от того, какому количеству ступеней экспозиции будет равен эффект стабилизации. К примеру, 2 ступени стабилизации позволят выбрать на две ступени более длительную выдержку.

Есть ли у вас оборудование Canon?

Зарегистрируйте свое оборудование и получите доступ к бесплатным консультациям экспертов, обслуживанию оборудования, интересным мероприятиям и специальным предложениям — участвуйте в программе Canon Professional Services.

Присоединиться к CPS

Фотограф приключений Улла Лохманн запечатлела этот пейзаж с воздушного шара, однако ей удалось сделать максимально четкий снимок. Снято на камеру Canon EOS R5 с объективом Canon RF 15-35mm F2.8L IS USM и следующими параметрами: 15 мм, 1/320 сек., f/9 и ISO 400. © Улла Лохманн

Рекламный фотограф Роб Пейн использовал четырехсекундную выдержку, чтобы сделать этот поразительный снимок дрона в полете — точнее красного фонаря, установленного на нем; сам движущийся дрон невидим. Несмотря на то, что он снимал с рук в условиях слабого освещения с такой длительной выдержкой, задний план получился четким, вплоть до пучков растительности на склоне холма на фоне неба, что демонстрирует эффективность стабилизации изображения камеры. Снято на камеру Canon EOS R6 со следующими параметрами: 24 мм, 4 сек., f/5.6 и ISO 1600. © Роб Пейн

Эту технологию уже по достоинству оценили многие пользователи. Фотограф приключений и амбассадор Canon Улла Лохманн отправилась с камерой Canon EOS R5 в Баварские Альпы, чтобы запечатлеть, как альпинисты спускаются к водопаду на веревках. «Это очень рискованное мероприятие, на которое не получится взять с собой штатив, — говорит она. — Поставить камеру на камни тоже не получится, поскольку все вокруг мокрое. Я хотела выбрать более длительную выдержку, чтобы создать эффект размытия для водопада, но запечатлеть передний план с максимальной четкостью. Задумка сработала, во многом благодаря тому, что даже при съемке с рук с 1-секундной выдержкой мне удалось создать четкие изображения».

Фэшн-фотограф Ванда Мартин отправилась с Canon EOS R6 в роскошные дворцы Палермо (Сицилия), чтобы запечатлеть танцора балета при слабом освещении, и смогла сфотографировать его движения, работая даже с очень длительной выдержкой без штатива. «Мне удалось создать кадр с 4-секундной выдержкой, и задний план при этом остался четким. Я не могла поверить своим глазам», — говорит она.

Чтобы испытать в деле камеру EOS R7, фотограф дикой природы и создатель контента Дани Коннор отправилась в национальный парк Андухар, Испания, чтобы сделать фотографии и видео с пиренейской рысью. Она выбрала для работы с этой флагманской беззеркальной камеры APS-C несколько объективов со стабилизацией, включая Canon RF 100-500mm F4.5-7.1L IS USM и Canon RF-S 18-150mm F3.5-6.3 IS STM.

«Меня впечатлило, насколько эффективной оказалась стабилизация RF-S 18-150mm F3.5-6.3 IS STM при работе с этой камерой, — говорит она. — Я снимала видео прямо во время прогулки, и оно получилось максимально плавным. То же самое можно сказать и о видео, снятых из машины, хотя дорога была довольно ухабистой. Я никогда не думала, что смогу создавать видео такого качества с помощью цифровой зеркальной камеры».

Орангутаны — специальность фотографа дикой природы Максима Алиаги; по его словам, передовая стабилизация изображения в камере EOS R5 и ряд других доступных технологий открывают новые способы их фотосъемки в тропических джунглях Индонезии. Снято без штатива на камеру Canon EOS R5 с объективом Canon RF 600mm F4L IS USM и следующими параметрами: 1/320 сек., f/4 и ISO 800. © Максим Алиага

Снимая в отдаленных от городов джунглях, фотограф зачастую не может подготовить световую сцену, однако Максим говорит, что передовая система стабилизации и невероятная эффективность EOS R5 при слабом освещении помогли ему быстрее реагировать на смену обстановки и делать снимки, которые ранее без штатива считались невозможными, — такие как этот кадр с карликовой щуркой в национальном парке Масаи-Мара, Кения. Снято на камеру Canon EOS R5 с объективом Canon EF 600mm f/4L IS III USM и следующими параметрами: 1/3200 сек., f/4 и ISO 1250. © Максим Алиага

Фотограф дикой природы Максим Алиага говорит, что комплексная система стабилизации и прочие технологии Canon EOS R5 кардинально изменили его подход к съемке. «Комбинированная стабилизация камеры и объектива действительно превосходна. Теперь я пользуюсь штативом, только когда после длительной съемки на объектив RF 600mm F4L IS USM устают руки.

Я много работаю с орангутанами в Индонезии. В лесу довольно мало света, и раньше для создания четких изображений мне приходилось снимать со штативом. Однако теперь, когда стабилизация и эффективность ISO на EOS R5 столь высоки, я могу снимать с рук. Это позволяет быстрее реагировать на смену обстановки и делать снимки, которые ранее казались невозможными».

Специалист по съемке экстремальных видов спорта Мартин Биссиг по достоинству оценил стабилизацию Canon EOS R5 при съемке в условиях нехватки света. «Большую часть времени я снимаю с короткой выдержкой, поскольку фотографирую движение, однако в экспедициях я также делаю много более спонтанных снимков, чтобы запечатлеть путешествие, — говорит он. — Я регулярно снимаю в ситуациях с нехваткой света, например в храмах или ночью в палаточном лагере.

В таких ситуациях система IBIS на EOS R5 очень помогает, в том числе позволяя в большинстве случаев, если не всегда, работать без штатива. Теперь я могу снимать с рук, используя выдержку до 2–3 секунд».

Преимущества этой инновационной системы стабилизации ясны, но каким образом работает эта передовая технология?

Фотограф экстремальных видов спорта Мартин Биссиг говорит, что камера EOS R5 позволяет ему делать четкие снимки даже при съемке с рук с выдержкой 2–3 секунды. «Да, приходится задерживать дыхание, и успешные кадры получаются не с первой попытки, однако результат стоит того». Снято на камеру Canon EOS R5 с объективом Canon RF 15-35mm F2.8L IS USM и следующими параметрами: 15 мм, 2 сек. , f/2.8 и ISO 3200. © Мартин Биссиг

«Я часто путешествую на велосипеде и всегда нахожусь в пути, поэтому не могу позволить себе штатив, — рассказывает Мартин. — Однако сочетание IBIS и стабилизатора в объективе позволяет мне свободно снимать с рук и получать фотографии и видео с таким уровнем четкости, который раньше без штатива был невозможен». Снято на камеру Canon EOS R5 с объективом Canon RF 15-35mm F2.8L IS USM и следующими параметрами: 15 мм, 3,2 сек., f/2.8 и ISO 12 800. © Мартин Биссиг

Стабилизатор объектива и встроенный стабилизатор IBIS

Совместная работа встроенной стабилизации по 5 осям (IBIS) в камерах EOS R5, EOS R6 и EOS R3 с объективом, оснащенным стабилизатором, обеспечивает комбинированную стабилизацию с эффектом до 8 ступеней экспозиции1. В этом случае нельзя выбрать из этих технологий стабилизации наиболее эффективную. Иначе говоря, существуют типы вибраций, с которыми лучше справляется стабилизатор объектива, а другие вибрации нивелирует стабилизатор камеры — в итоге их совместная работа обеспечивает наилучший результат.

EOS R3 впечатляет тем, что системы могут работать совместно, обеспечивая стабилизацию с эффектом до 8 ступеней экспозиции, даже если камера работает в режиме высокоскоростной серийной съемки 30 кадров/с.

«Электронный затвор EOS R3 обеспечивает чрезвычайно высокую скорость считывания данных, — поясняет Майк. — Это означает, что для съемки со скоростью 30 кадров/сек. можно использовать выдержку около 1/125 сек. Стабилизация изображения не только будет более полезна при более длительной выдержке, но и обеспечит более точный выбор положения автофокуса. Наличие стабилизации означает, что точка автофокусировки будет находиться в нужной области объекта, а не «прыгать» по кадру, что станет основой для точной автофокусировки даже при 30 кадрах/сек.».

Оптический стабилизатор изображения для объективов был разработан компанией Canon для моделей EF в 1990-е, в эпоху пленочных камер. Гироскоп распознает движение камеры, а определенные элементы внутри объектива двигаются, компенсируя это движение, что обеспечивает более плавное изображение. Оптическая стабилизация особенно эффективна в телеобъективах — она продолжает использоваться и по сей день.

Чтобы фотографы могли работать с еще более длительной выдержкой, разработчики создали цифровые методы стабилизации. Комбинированная стабилизация, которая впервые была применена в беззеркальных камерах Canon EOS M, а также реализована в моделях линейки Canon EOS R, использует данные о направлении движения с датчика изображения для повышения эффективности системы оптической стабилизации. Встроенные системы на базе датчика изображения наиболее эффективно устраняют вибрации в более широком диапазоне фокусных расстояний.

Теперь стабилизатор на базе датчика изображения и оптический стабилизатор работают совместно, предлагая высокую эффективность с любыми фокусными расстояниями.

Ответы на вопросы о системе EOS R

Вся информация о линейке полнокадровых беззеркальных камер Canon.

Узнать больше

Комбинированная стабилизация поможет не только фотографам, но и видеографам. Кинематографисты смогут создавать более плавные видео при съемке с рук, используя режим цифровой стабилизации при видеосъемке. «В этом режиме камера в значительной степени компенсирует эффект ходьбы, словно при работе с подвесом, — говорит Майк. — Конечно же, оригинальные системы стабилизации тоже будут эффективны, однако они не предназначены для съемки видео, как система подвесов».

Цифровая стабилизация видео немного обрезает изображение, что позволяет использовать полученные с датчика изображения данные для компенсации движения или вибраций. Доступно два параметра, которые отличаются значением кроп-фактора.

На камере Canon EOS R цифровая стабилизация видео использует данные с объектива и датчика изображения совместно, однако на камерах системы Canon EOS R с технологией IBIS используется сразу три аспекта — объектив, IBIS и цифровые данные — что обеспечивает более высокую эффективность стабилизации. «Вся система становится единым механизмом, — говорит Майк, — и в итоге стабилизация с помощью датчика обеспечивает более оптимальный результат, неподвластный сугубо оптическим системам».

С обновлением встроенного ПО для камер EOS R5, EOS R6 и EOS R3 цифровая стабилизация видео также была улучшена при съемке на широкоугольные объективы. «IBIS обеспечивает движение датчика изображения для компенсации вибраций, и углы изображения сдвигаются назад и вперед, — поясняет Майк. — В некоторых случаях по краям изображения дрожание могло быть более сильным, чем по центру, однако с новой версией встроенного ПО цифровая стабилизация будет компенсировать это движение для повышения четкости изображений».

И объектив, и камера оснащены датчиками, которые непрерывно отслеживают движение устройства, в то время как высокоскоростное взаимодействие камеры и объектива позволяет двум системам совместно обеспечивать высокое качество фотографий и видео.

Комбинация подвижного датчика изображения и оптической стабилизации объектива обеспечивает наилучшие результаты с любыми фокусными расстояниями и различными уровнями сотрясения камеры.

Обмен данными между объективом и камерой

Эта стабилизация изображения использует два раздельных сигнала — с датчика изображения камеры и с объектива, оснащенного стабилизатором.

Гироскопический датчик внутри объектива измеряет угол и скорость сотрясения объектива, а датчик ускорения отвечает за показатели ускорения для этого движения. Эту информацию отслеживает отдельный процессор объектива.

В камере также имеются датчик ускорения и гироскопический датчик, а также отдельный датчик направления движения на датчике изображения. Эти данные обрабатываются мощным процессором DIGIC X, установленным в камере.

Эта информация в режиме реального времени передается между объективом и датчиком изображения, что обеспечивает идеальную компенсацию движения для устранения любых вибраций. Плавающая группа элементов объектива перемещается для компенсации наклона и отклонения, а также движения по оси X-Y (из стороны в сторону, вверх-вниз) в случае, если для фотосъемки используются объективы с гибридным стабилизатором.

В камере высокоточная магнитная система перемещает датчик изображения, чтобы устранить сотрясение от поворота, движения X-Y, наклона и отклонения. Последнее корректируется быстрым взаимодействием через систему байонета RF, который дает системе Canon EOS R целый ряд преимуществ.

Встроенная стабилизация изображения по 5 осям (IBIS) в камерах EOS R5, EOS R6, EOS R3 и EOS R7 энергоэффективна и не оказывает заметного влияния на время работы от аккумулятора.

Благодаря большому диаметру байонета RF (1) датчик изображения (2) становится более подвижным, что позволяет достичь непревзойденной эффективности стабилизации. Красным помечено, как свет попадает на весь датчик изображения даже при его максимальном сдвиге (3) для обеспечения стабилизации изображения.

Роль байонета RF

Основа новой системы стабилизации — это не только электронные компоненты внутри камер, но и инновационный байонет RF, который обеспечивает быстрое взаимодействие камеры и объектива. Для точной работы стабилизатора объективу и камере необходимо обмениваться большим количеством данных, а байонет RF предназначен для быстрой отправки значительных объемов информации без задержки.

Еще один важный аспект — это механическая и оптическая конструкция байонета RF: диаметр 54 мм обеспечивает свободное движение датчика изображения, что позволяет эффективнее корректировать вибрации.

Для инженеров Canon основная трудность заключалась в разработке комбинированной (оптической + встроенной) стабилизации изображения с использованием высокоскоростного соединения между камерой и объективом. Эта система требует высокой точности данных, поэтому инженеры добавили датчик инерции и информацию о направлении движения.

Благодаря большому диаметру и короткому заднему отрезку байонет RF также позволяет Canon производить объективы с большим кругом изображения. Это обеспечивает свободу движения датчика изображения без риска обрезки изображения, которая иногда происходит с креплениями меньшего диаметра. Большой круг изображения позволяет встроенному стабилизатору камеры обеспечивать эффект, эквивалентный 8 ступеням экспозиции, при работе с объективами без оптической стабилизации, такими как RF 28-70mm F2L USM и RF 85mm F1. 2L USM.

Поскольку камеры системы Canon EOS R также совместимы с объективами EF (посредством различных адаптеров крепления EF-EOS R), еще одной задачей для инженеров стала разработка такого стабилизатора для камер с системой IBIS, которая будет эффективна с моделями EF и RF, оснащенными системой стабилизации или без нее. В таблице ниже приведены общие сведения о работе системы и обеспечении стабилизации по 5 осям при установке различных объективов.

Можно заметить, что фотографы и видеографы, использующие объективы EF и RF без стабилизации изображения, все еще могут оценить эффект IBIS в камерах EOS R3, EOS R5, EOS R6 и EOS R7, в то время как объективы RF с оптической или гибридной стабилизацией эффективно работают с обеими системами (хотя эффект может различаться в зависимости от выбранного объектива).

Конечно же, наилучший эффект достигается, когда объектив и камера работают совместно. В этом случае их преимущества объединяются, чтобы устранить разнообразные типы сотрясения камеры, которые могут быть заметны при разных фокусных расстояниях и условиях съемки, и тем самым помочь вам иначе взглянуть на съемку с рук и не только.

Автор Adam Duckworth and Marcus Hawkins

1 8 ступеней стабилизации на основании стандарта CIPA с объективом RF 24-105mm F4L IS USM при фокусном расстоянии 105 мм.

2 7 ступеней стабилизации на основании стандарта CIPA с объективом RF-S 18-150mm F3.5-6.3 IS STM при фокусном расстоянии 150 мм

  • ДИКАЯ ПРИРОДА

    Фотосъемка одной из самых скрытных в мире кошек

    Узнайте, как фотограф дикой природы Дани Коннор использовала камеру Canon EOS R7 для съемки пиренейской рыси, находящейся на грани исчезновения, в ее естественной среде обитания.

    Узнайте больше

  • ОБЪЕКТИВЫ

    Все о байонете RF

    Байонет RF — это основа системы Canon EOS R. Узнайте о многочисленных инновациях и улучшениях в конструкции, которые стали возможными благодаря ему.

    Узнайте больше

  • ВОЗМОЖНОСТИ КАМЕРЫ

    Какими функциями располагают различные камеры Canon

    Удобное руководство по функциональности различных камер Canon — защита от непогоды, IBIS, автофокусировка с распознаванием глаз животных, экран с регулируемым углом наклона и многое другое.

    Узнайте больше

  • ОБЪЕКТИВЫ

    Стабилизация изображения

    Узнайте, как технология стабилизации изображения в объективах Canon обеспечивает четкость фотографий, несмотря на сотрясения камеры, какой режим стабилизации изображения использовать для получения наилучших результатов и многое другое.

    Узнайте больше

Подпишитесь на рассылку

Нажмите здесь, чтобы получать вдохновляющие истории и интересные новости от Canon Europe Pro

Если вы видите это сообщение, вы просматриваете веб-сайт Canon с помощью поисковой системы, которая блокирует необязательные файлы cookie. На вашем устройстве будут использоваться только обязательные (функциональные) файлы cookie. Эти файлы cookie необходимы для функционирования веб-сайта и являются неотъемлемой частью наших систем. Чтобы узнать больше, ознакомьтесь с нашим Уведомлением о файлах cookie.

Удалите элемент или очистите [category], поскольку существует ограничение на 8 продуктов. Нажмите «Изменить»

Сбросить весь выбор?

Стабилизация изображения — Canon Belarus

Стабилизация изображения — Canon Belarus

ОБЪЕКТИВЫ

Узнайте, как стабилизация изображения в объективах (и камерах) обеспечивает четкость фотографий, несмотря на сотрясения и другие непроизвольные движения камеры.

Сотрясение камеры — главный враг четкости изображения. Дрожание руки, держащей камеру, небольшое колебание, вызванное нажатием кнопки спуска затвора, — малейшее движение во время экспонирования может привести к размытию изображения.

В большинстве случаев вы не заметите эффекта от дрожания камеры. Если вы снимаете с короткой выдержкой или широкоугольным объективом, то эффект размытия может казаться незаметным — но все же он есть, и может стать заметнее при существенной обрезке или широкоформатной печати изображения.

Простой способ предотвратить движение камеры во время экспонирования — закрепить ее на чем-то неподвижном, например на штативе, и принять меры предосторожности против ее сотрясения, например использовать дистанционный спуск затвора. Однако использование штатива эффективно только в том случае, если он устойчивый, что обычно означает, что он еще и тяжелый, поэтому вы не сможете всегда носить его с собой. Существует целый ряд ситуаций, в которых использование штатива не удобно, а в некоторых случаях и вовсе недопустимо.

К счастью, компания Canon предлагает иной способ сокращения, если не полного устранения, сотрясений камеры: стабилизация изображения.

Первый объектив со стабилизацией изображения был представлен в 1995 году. Тогда к решению проблемы сотрясения камеры подошли буквально. Вместо того, чтобы предотвращать движение камеры, объектив со стабилизатором создает компенсирующее движение внутри камеры для сохранения статичности изображения на датчике изображения.

Объектив Canon EF 400mm f/2.8L IS III USM — один из серии объективов Canon со встроенной оптической стабилизацией изображения. Обратите внимание на расположенный сбоку переключатель, предназначенный переключения между тремя доступными режимами стабилизации изображения.

Модуль стабилизации изображения — лишь один из многих сложных оптических и электронных элементов в объективах Canon.

Как работает стабилизация изображения

Стабилизация изображения была доступна в видеокамерах задолго до появления объективов EF. Однако даже разработанные электронные и оптические системы стабилизации не подходили для использования в камерах EOS из-за ограничений по размеру и весу. Поэтому в компании Canon решили вернуться к истокам и взглянуть на проблему с другой стороны.

Решением Canon стало использование целой группы элементов внутри объектива, перемещающихся перпендикулярно оси объектива для компенсации сотрясения камеры. Движением этой специальной группы стабилизации управляет встроенный процессор, и, что особенно важно, оптическое качество объектива от этого не снижается.

При использовании объектива со стабилизатором сотрясения камеры улавливаются двумя внутренними гироскопическими датчиками: один для отклонений (движений из стороны в сторону), другой для наклона (для движений вверх-вниз). Датчики распознают и угол, и скорость движения.

При частичном нажатии кнопки спуска затвора происходит следующее:

• Выпускается специальная группа элементов объектива для стабилизации, которая зафиксирована в центральном положении, когда не активна.
• Включаются два гироскопических датчика, которые определяют скорость и угол движений камеры/объектива.
• Полученные данные передаются на микропроцессор объектива, который их анализирует и вырабатывает инструкции для специальной группы элементов объектива для стабилизации.
• Эти инструкции передаются группе элементов объектива для стабилизации, которая затем движется с соответствующей скоростью и в нужном направлении для компенсации движений камеры.
• Вся последовательность действий непрерывно повторяется, поэтому камера реагирует на любые изменения в силе и направлении сотрясений.

Стабилизация изображения эффективно справляется с широким диапазоном частот колебаний, поэтому она подходит не только для компенсации простых сотрясений камеры (от 0,5 Гц до 3 Гц), но и для компенсации вибрации от двигателя во время съемки из движущейся машины или летящего вертолета (от 10 Гц до 20 Гц).

Первый объектив EF со стабилизацией изображения стал первой моделью, оснащенной быстрым 16-битным микропроцессором. Процессор одновременно управляет стабилизатором изображения, ультразвуковым мотором (для фокусировки объектива) и электромагнитной диафрагмой (для настройки диафрагмы объектива).

Питание, необходимое для системы стабилизации изображения, поступает от аккумулятора камеры. Это приводит к тому, что время работы от аккумулятора немного сокращается при использовании объектива с включенным стабилизатором изображения.

Когда камера неподвижна, лучи света проходят сквозь линзу и формируют изображение на датчике. Когда камера находится в движении, лучи света от объекта съемки искривляются относительно оптической оси, и изображение на датчике немного смещается. Вы увидите это в видоискателе камеры, если осторожно встряхнете камеру, глядя на объект.

Технология, лежащая в основе системы стабилизации изображения Canon, включает в себя гироскопические датчики для определения скорости и направления движения, специальные «плавающие» элементы объектива, которые могут перемещаться для компенсации движения камеры, и микропроцессор для управления всем процессом.

В объективе со стабилизацией изображения гироскопические датчики распознают движение камеры, а микропроцессор объектива перемещает элементы объектива для стабилизации изображения на определенную величину и в нужном направлении, необходимом для компенсации силы и направления сотрясения камеры. В результате изображение остается неподвижным на датчике камеры.

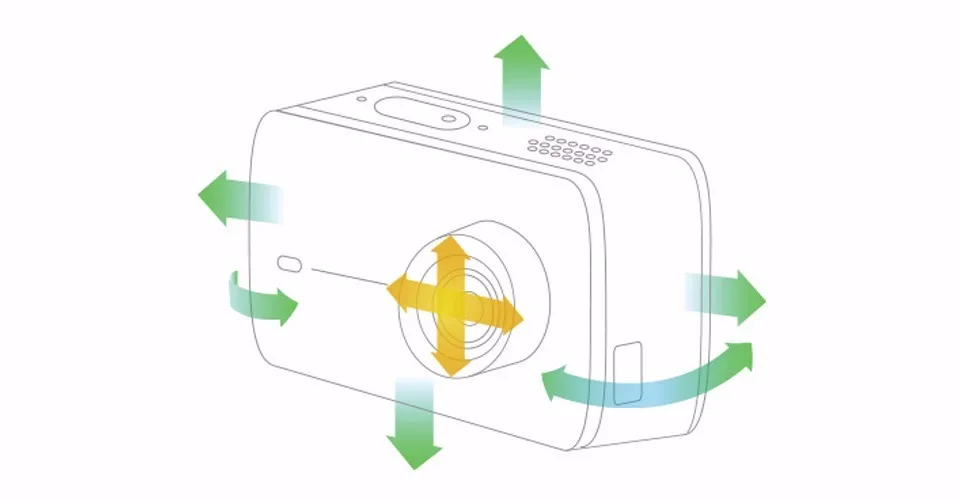

Есть несколько вариантов движений камеры и объектива. Вращательные движения вверх-вниз называются наклон, а вращательные движения из стороны в сторону — отклонение. Вращение вокруг оси линзы — поворот. Также возможно горизонтальное и вертикальное перемещение (по осям X и Y соответственно). Современные продвинутые системы стабилизации изображения способны распознать и скорректировать каждый из этих пяти видов движения.

Режимы работы стабилизатора изображения

Одной из проблем, возникших при использовании первых объективов EF со стабилизацией изображения, стало то, что система принимала движение при съемке с проводкой за сотрясения камеры и пыталась компенсировать их. Из-за этого изображение в видоискателе дергалось, что мешало точно определить и разместить объект в кадре.

В более современных объективах со стабилизацией изображения пользователям доступны следующие два или три режима стабилизации изображения.

Режим 1. Когда выбран «Режим 1» для объектива со стабилизатором, система стабилизации изображения будет работать так же, как и встроенная система, компенсируя движения наклона и отклонения. Этот режим лучше всего подходит для съемки неподвижных объектов.

Режим 2. «Режим 2» идеален для использования во время съемки движущихся объектов с проводкой. Он позволяет объективу игнорировать движение камеры при съемке с проводкой и компенсировать только движение, перпендикулярное направлению проводки. Также он повышает плавность переходов изображения в видоискателе.

Система стабилизации изображения автоматически определяет направление проводки, поэтому вам не придется беспокоиться о том, создаете ли вы снимок с портретной или альбомной ориентацией и в каком направлении вы перемещаете камеру.

Режим 3. «Режим 3» работы стабилизатора изображения был представлен в 2010 году в объективах EF 300mm f/2.8L IS II USM и EF 400mm f/2.8L IS II USM (в продаже доступно новое поколение: EF 400mm f/2.8L IS III USM). Он также доступен для телеобъективов EF 400mm f/4 DO II IS USM, EF 500mm f/4L IS II USM, EF 600mm f/4L IS II USM (в продаже доступно новое поколение: EF 600mm f/4L IS III USM) и объективов EF 100-400mm f/4.5-5.6L IS II USM, EF 200-400mm f/4L IS USM Extender 1.4x и RF 70-200mm F2.8L IS USM.

Этот режим обладает всеми преимуществами стандартной стабилизации изображения (эффективной при движении камеры как по вертикали, так и по горизонтали), но он включается только тогда, когда вы полностью нажимаете кнопку спуска затвора для создания снимка.

«Режим 3» особенно полезен для фотосъемки спорта, когда часто приходится менять объект съемки. В режиме стабилизации изображения «Режим 1» подобная съемка может привести к появлению неровности или подскакиванию изображения в видоискателе, поскольку стабилизация изображения постарается подстроиться под движения объектива. «Режим 3» не активируется, пока кнопка спуска затвора не будет полностью нажата, что избавляет систему от попыток компенсировать случайное быстрое движение объектива, обеспечивая компенсацию непосредственно в момент создания фотографии.

Кроме того, срабатывание только в момент съемки означает, что элементы группы для стабилизации будут расположены ровно в центре объектива, тем самым обеспечивая максимальную степень стабилизации.

Hybrid IS

Представленная в 2009 году в объективе EF 100mm f/2.8L Macro IS USM гибридная стабилизация позволила применить концепцию стабилизации изображения к макрофотографии. При использовании длиннофокусных объективов или во время обычной съемки сотрясения камеры вращательны — то есть являются движениями вверх-вниз (наклон) или из стороны в сторону (отклонение) вокруг одной точки, которой и является камера. Эти движения легко компенсируются встроенной в объектив системой стабилизации изображения. Однако когда вы приближаетесь к объекту при макросъемке, сотрясения камеры становятся менее вращательным и приобретают характер сотрясений, вызванных сдвигом — будто весь кадр сдвигается вверх-вниз или из стороны в сторону параллельно объекту. Именно это и должна исправить стабилизация смещения изображения, реализованная в системе гибридной стабилизации.

При съемке движущегося объекта с проводкой рекомендуется выбрать режим стабилизации изображения «Режим 2». В этом режиме система стабилизации изображения игнорирует движение камеры в направлении проводки и компенсирует перпендикулярное ему движение.

При макросъемке камера может подвергаться не только наклонам и отклонениям (верхнее изображение), но и движениям из стороны в сторону по осям X и Y (нижнее изображение). Гибридный режим был разработан для решения этих проблем.

Насколько эффективна стабилизация изображения?

Самые первые объективы со стабилизацией изображения позволяли создавать четкие фотографии с выдержкой на две ступени более длительной, чем обычно. Это означает, например, что если вы можете сделать четкий снимок во время съемки с рук без стабилизации изображения при выдержке 1/60 сек., то примерно такой же четкости вы сможете добиться, снимая с выдержкой 1/15 сек. со стабилизацией изображения, если другие условия останутся прежними.

Одним из этих условий — фактически самым важным — является фокусное расстояние объектива. Увеличение фокусного расстояния не только приближает объект съемки, но и усиливает влияние сотрясений камеры на изображение. Полезное правило заключается в том, что при съемке с рук без стабилизации изображения следует использовать выдержку, как минимум равную обратной величине фокусного расстояния. Поэтому если вы снимаете с рук без стабилизации изображения, а фокусное расстояние объектива — 500 мм, то значение выдержки должно быть хотя бы 1/500 сек. Если объектив, который вы используете, имеет 2 ступени стабилизации изображения, то вы сможете использовать выдержку 1/125 сек. (то есть на 2 ступени более длительную, чем 1/500 сек.) и при этом получить четкое изображение. Более современные модели объективов со стабилизацией изображения являются более эффективными и имеют 4 или 5 ступеней стабилизации. 4 ступени позволят вместо выдержки 1/500 сек. использовать выдержку 1/30 сек., а на 5 ступеней — 1/15 сек. Иными словами, наличие 5 ступеней стабилизации приводит к тому, что съемка со значением выдержки 1/15 сек. со стабилизацией изображения дает такую же четкость изображения, как и съемка с выдержкой 1/500 сек. без стабилизации изображения.

Однако стоит учитывать, что стабилизация изображения снижает только эффект от сотрясений камеры — она никак не влияет на размытие, вызванное движением объекта съемки.

Совместимость с широким рядом камер

Система оптической стабилизации изображения, о которой говорилось ранее, — гироскопы, микропроцессор и специальная группа элементов объектива для стабилизации — входит в конструкцию объектива, а не камеры. Это означает, что стабилизацию изображения можно настроить для каждого объектива, а также то, что она будет работать независимо от того, с какой камерой используется объектив. В определенных условиях вы можете заметить движение изображения в видоискателе сразу после его создания, но это никак не скажется на четкости фотографии. Если вы используете встроенную вспышку на ранних моделях пленочных камер серии EOS, то можете заметить дрожание изображения в видоискателе во время перезарядки вспышки, так как питание временно отключается от стабилизатора для зарядки вспышки, но это не повлияет на четкость изображения.

Обратите внимание, что стабилизация изображения не поддерживается на большинстве камер серии EOS, если вы используете режим ручной выдержки для съемки с длительной выдержкой. В любом случае стабилизация изображения может оказаться неэффективной при съемке с длительной выдержкой, поэтому рекомендуется отключить стабилизацию и обеспечить неподвижность камеры для достижения наилучшего результата.

В этой статье говорилось исключительно о системе оптической стабилизации изображения в объективах, но камеры Canon EOS R5 и EOS R6, выпущенные в 2020 году, стали первыми камерами Canon, оснащенными встроенной стабилизацией изображения по 5 осям (IBIS). Она работает в паре с системой стабилизации изображения объективов и особенно хорошо справляется с низкочастотными колебаниями (например, вызванными дыханием и сердцебиением) и более широким диапазоном фокусных расстояний, а встроенная в объектив оптическая стабилизация изображения особенно эффективна для фокусных расстояний теледиапазона. Совместная работа встроенных систем стабилизации изображения (в камере и объективе) обеспечивает инновационную комбинированную стабилизацию изображения, эквивалентную 8 ступеням экспозиции. С некоторыми объективами с большим кругом изображения, такими как RF 28-70mm F2L USM и RF 85mm F1.2L USM, встроенная в камеру стабилизация изображения позволяет добиться эффекта, эквивалентного 8 ступеням экспозиции, даже при отсутствии у объективов встроенной системы оптической стабилизации.

На практике, согласно приведенным выше примерам, наличие 8 ступеней стабилизации изображения означает, что вы можете снимать с рук с объективом 500 мм с выдержкой 1/2 сек., а с широкоугольным объективом вы можете снимать с рук с выдержкой 4 сек. Этого достаточно для создания эффекта размытия текущей воды, но при этом остальной пейзаж останется четким даже без использования штатива.

Узнайте больше о встроенной стабилизации изображения в камерах EOS R5 и R6.

В камерах Canon EOS R5 и EOS R6 встроенная система стабилизации изображения (IBIS) работает в сочетании с оптической стабилизацией изображения в объективе для достижения непревзойденной стабилизации. Микропроцессор объектива получает данные от гироскопического датчика объектива, а процессор DIGIC X в камере получает данные от гироскопического датчика и датчика ускорения камеры. Оба процессора обмениваются информацией в режиме реального времени, чтобы настроить элементы объектива и датчик камеры для сверхэффективной стабилизации изображения.

Подобно тому, как в системе стабилизации изображения в объективе Canon используются специальные подвижные элементы объектива, встроенная в камеру Canon EOS R5 технология стабилизации изображения включает в себя «плавающий» магнитный датчик изображения, который перемещается для компенсации движения камеры.

Аксессуары для объективов со стабилизацией изображения

Объективы со стабилизацией изображения отлично работают с другими аксессуарами. Например, они прекрасно проявляют себя при использовании экстендера, увеличивающего эффективное фокусное расстояние объектива в 1,4 или 2 раза. Как уже упоминалось, увеличение фокусного расстояния приводит к тому, что сотрясения камеры сильнее отражаются на фотографии, поэтому в таких случаях стабилизация изображения крайне полезна.

Экстендеры Canon EF совместимы с объективами L-серии и DO с фокусным расстоянием 135 мм и больше, а также некоторыми зум-телеобъективами с большой диафрагмой. Экстендеры Canon RF совместимы с объективами RF более 300 мм. Оба типа экстендеров совместимы со многими объективами со стабилизацией изображения.

Стабилизация изображения также работает при использовании удлинительных тубусов или макрообъективов.

Не отказывайтесь от штатива

Хотя объектив со стабилизацией изображения открывает больше возможностей для съемки с рук, не исключены ситуации, когда штатив может пригодиться, например если время выдержки составляет несколько секунд, или когда вы работаете с тяжелыми объективами.

При использовании некоторых более ранних моделей объективов со штативом рекомендовалось отключать стабилизацию изображения, поскольку отсутствие движения могло запутать систему, из-за чего изображение в видоискателе начинало дергаться. Однако даже при использовании штатива камера может двигаться из-за сильного ветра или использования супертелеобъективов, а значит, система стабилизации изображения может быть очень полезной. Более современные модели объективов со стабилизацией изображения распознают использование штатива и при необходимости автоматически отключают стабилизатор.

Также рекомендуется оставить стабилизацию изображения включенной при использовании монопода, поскольку маловероятно, что вы сможете удерживать это устройство идеально ровно и без непроизвольных движений.

Автор Angela Nicholson

  • ОБЪЕКТИВЫ

    Экстендеры объектива

    Экстендеры объектива (также известные как телеконвертеры) увеличивают эффективное фокусное расстояние объектива. Узнайте, как экстендеры могут расширить возможности телеобъектива и оказаться полезными, особенно когда вы не можете приблизиться к объекту.

    Узнайте больше

  • ТЕХНОЛОГИЯ

    8 ступеней стабилизации: как достигается такой эффект?

    Можно забыть о штативе? Как инновационные технологии Canon в области стабилизации изображения расширяют возможности фото- и видеосъемки.

    Узнайте больше

  • ОБЪЕКТИВЫ

    Удлинительные тубусы для объектива

    Удлинительный тубус — это аксессуар, который повышает коэффициент увеличения объектива. В этой статье вы узнаете о принципах работы и совместимости этих устройств.

    Узнайте больше

  • ОБЪЕКТИВЫ

    Конвертеры для съемки крупным планом

    Для съемки крупным планом не всегда нужен специальный макрообъектив. Испытайте относительно недорогую насадочную линзу для макросъемки (часто называемую фильтром для съемки крупным планом).

    Узнайте больше

Подпишитесь на рассылку

Нажмите здесь, чтобы получать вдохновляющие истории и интересные новости от Canon Europe Pro

Если вы видите это сообщение, вы просматриваете веб-сайт Canon с помощью поисковой системы, которая блокирует необязательные файлы cookie. На вашем устройстве будут использоваться только обязательные (функциональные) файлы cookie. Эти файлы cookie необходимы для функционирования веб-сайта и являются неотъемлемой частью наших систем. Чтобы узнать больше, ознакомьтесь с нашим Уведомлением о файлах cookie.

Удалите элемент или очистите [category], поскольку существует ограничение на 8 продуктов. Нажмите «Изменить»

Сбросить весь выбор?

Оптическая стабилизация изображения против цифровой стабилизации изображения

Технология стабилизации изображения существует уже некоторое время. Это помогает превратить ваше дрожащее снятое видео в плавный и стабильный материал. Первоначально он использовался в натюрмортной фотографии, а теперь также реализован в видеосъемке.

Стабилизация изображения — это метод, используемый для того, чтобы дрожащее видео выглядело нормальным и плавным. Это можно сделать либо с помощью сложных аппаратных механизмов внутри объектива вашей камеры, которые помогают сохранять изображение неподвижным, либо с помощью цифровой стабилизации, которая обрезает изображение для стабилизации вашего видео.

В последнее время обе эти технологии процветают в индустрии смартфонов, и большинство флагманов используют OIS (оптическую стабилизацию изображения) для обеспечения чистоты своих видео.

Google была единственной компанией, которая использовала EIS (электронную стабилизацию изображения) в своих флагманских телефонах Google Pixel и Pixel XL.

С тех пор все основные бренды смартфонов включают OIS, чтобы предоставить пользователю лучший опыт.

Читайте также: Может ли робот-помощник Anki Vector чувствовать настоящие эмоции?

OIS используется для уменьшения размытости изображения или когда при съемке в условиях низкой освещенности используется низкая скорость затвора и, следовательно, степень размытия увеличивается, поскольку вы не можете держать руки неподвижно в течение длительного времени.

Также используется в видеосъемке с внутренними или внешними методами для сохранения стабильности отснятого материала.

Оптическая стабилизация компенсирует незначительные движения камеры во время съемки. В общих чертах это достигается применением плавающей линзы, гироскопов и небольших двигателей. Элементы управляются микроконтроллером, который слегка перемещает объектив, чтобы противостоять движениям камеры или телефона. Например, если телефон перемещается вправо, то объектив перемещается влево.

Эти данные передаются в режиме реального времени на процессор или SoC, а подключенный микроконтроллер обрабатывает все встречные движения, которые должен совершать объектив, чтобы компенсировать дрожание рук.

Другим типом стабилизации изображения является цифровая стабилизация изображения, при которой изображение смещается в цифровом виде с одного кадра на другой, чтобы противодействовать движению.

Это оптическая иллюзия — пока видео трясется, кадрирование каждого кадра изображения корректируется, чтобы компенсировать тряску. Этот метод уменьшает отвлекающие вибрации от видео за счет сглаживания перехода от одного кадра к другому и используется в основном при записи видео и выполняется в программном обеспечении. Он не зависит от каких-либо механических компонентов.

Но это временами приводит к потере качества видео из-за агрессивного кадрирования и стабилизации изображения.

Ну, это просто. Метод OIS для стабилизации изображения намного лучше, чем цифровой, поскольку механизмы обеспечивают точную обратную связь, а изображение стабилизируется аппаратно. Принимая во внимание, что цифровая стабилизация изображения может быть ненадежной и сделать ваше видео прерывистым.

Читайте также: 5 лучших наушников до 10 000 индийских рупий

Раджив Кулкарни

Технический руководитель. Любит «Манчестер Юнайтед» и трясет головой под рок-музыку. Заядлый создатель таймлапсов. В настоящее время учится на веб-разработчика и художника.

Здравствуйте!

Если вам нравится то, что вы читаете, пожалуйста, поддержите нашу публикацию, поделившись ею с друзьями, семьей и коллегами. Мы рекламное издание. Итак, если вы используете блокировщик рекламы, мы смиренно просим вас внести нас в белый список.

Мы можем получить комиссию, если вы купите что-то по ссылке на этой странице. Спасибо за вашу поддержку.

Акшит Кансал 19:00 по восточному поясному времени | 26 июля 2019 г.

Ядулла Абиди 17:00 по восточному поясному времени | 7 июля 2020 г.

Ядулла Абиди 14:00 по восточному поясному времени | 16 февраля 2021 г.

Ядулла Абиди 19:19 по восточному поясному времени | 12 декабря 2022 г.

Праянк 00:30 по восточному поясному времени | 15 апреля 2020 г.

Вишал Чандель 19:00 по восточному поясному времени | 22 мая 2021 г.

Ядулла Абиди 16:02 по восточному поясному времени | 16 декабря 2021 г.

Праянк 17:00 по восточному поясному времени | 28 июля 2020 г.

Праянк 22:00 по восточному поясному времени | 23 июня 2020 г.
