Тип матрицы фотоаппарата: типы, размер, разрешение, светочувствительность, уход

Содержание

Матрица в фотоаппарате – что это такое? какие бывают?

Формирование изображения в фотокамере

Типы матриц

  • ПЗС;
  • КМОП;
  • Live-MOS;
  • 3 CCD.

ПЗС матрица состоит из полупроводниковых фотодиодов, а считывание электрических потенциалов осуществляется по горизонтальным строкам. Полевые структуры КМОП намного экономичнее, но за счёт электронных преобразований при считывании, качество картинки несколько хуже, чем на матрице ПЗС. Live-MOS является усовершенствованным КМОП сенсором. Его отличают повышенная чувствительность и быстрая передача сигналов. В матрице используется малошумящий усилитель и низковольтное питание. Это разработка Панасоник, которая применяется в фотоаппаратах этой компании, а так же в камерах Leica и Olympus. 3CCD или трёхматричный сенсор обеспечивает высококачественную цветопередачу с малым уровнем шумов. Разделение цветов осуществляется дихроидной призмой маленького размера с записью каждого из основных цветов на отдельную матрицу. К недостаткам системы 3CCD относятся большие размеры устройства и высокая цена камеры.

Важные характеристики матриц

Полупроводниковая матрица цифрового фотоаппарата имеет ряд основных характеристик, от которых зависит качество изображения. Это следующие параметры:

  1. Размер
  2. Количество пикселей
  3. Чувствительность
  4. Динамический диапазон
  5. Соотношение сигнал/шум

К дополнительным характеристикам относится напряжение питания и энергопотребление. Они не влияют на картинку и в описании фотоаппарата обычно не указываются.

Кроп фактор

Это главный параметр полупроводниковой матрицы. От него, и в меньшей степени от количества пикселей, зависят важнейшие характеристики изображения, снятого камерой. Кроп фактор это цифра, показывающая, на сколько реальная матрица меньше полнокадрового стандарта. Full Frame – это размер матрицы 24 Х 36 мм. Такими сенсорами оснащаются самые дорогие и профессиональные фотоаппараты. Этот размер соответствует кадру на стандартной фотоплёнке. Для снижения стоимости фототехники, а так же для производства компактных и лёгких любительских фотокамер «мыльниц» применяются матрицы маленького размера.

Существует общепринятый ряд форматов светочувствительных матриц. За полнокадровыми матрицами следует размер 16 Х 24 мм, что соответствует кроп-фактору 1,5. Самыми маленькими сенсорами, применяемыми в недорогих фотоаппаратах, являются матрицы с размерами 4,5 Х 3,4 мм. Это кроп фактор 7,6. Они применяются в дешёвых моделях фотокамер, где высокое качество кадра не требуется.

Разрешение, мегапиксели

Количеством мегапикселей обычно хвастаются продавцы фотоаппаратов, когда предлагают товар начинающим фотолюбителям. К этому параметру следует относиться с осторожностью. Кадр цифрового фотоаппарата состоит из миниатюрных полупроводниковых элементов. Каждый пиксель это сверхминиатюрный фотодиод или фототранзистор. Теоретически получается, что чем больше пикселей, тем выше качество изображения, точнее проработка мелких деталей или разрешение. На практике большое количество пикселей повышает качество изображения только на матрицах большого размера.

 Если размер кристалла небольшой, а изготовитель фотоаппаратов сумел разместить на нём большое количество светочувствительных элементов, то качество изображения будет невысоким. Очень важным для матрицы является не только размер отдельных фотоэлементов, но и расстояние между ними.

Маленькие расстояния приводят к перегреву матрицы и возрастанию цифрового шума, который характеризуется цветными точками по всему изображению. Кроме того, при сильном диафрагмировании объектива фотокамеры, за счёт дифракции, вокруг элементов изображения будет появляться цветовая окантовка.

Поэтому кадр, снятый на фотоаппарате с матрицей 5,4 Х 4,0 мм и 16 Мп, будет гораздо хуже снимка, полученного на камере с размерами матрицы 8,8 Х 6,6 мм и 10 Мп. Считается, что, в камерах, превышение числа мегапикселей свыше 25 будет излишним.

Отчасти это связано с разрешением принтеров для фотопечати, когда самые продвинутые модели печатают фотографии с разрешением 9 600 Х 2 400 точек, что соответствует 23,4 мегапикселей.

Светочувствительность

Этот параметр в цифровых фотокамерах является относительной величиной. Кремниевая пластина со светочувствительными элементами имеет постоянную чувствительность. Всё дело в уровнях сигнала, которые поступают с фотодиодов для дальнейшего преобразования. Если на сенсор фотоаппарата поступает мало света, то электрический сигнал с него будет слабым и фотография будет тёмной. Для того чтобы сделать изображение более светлым слабый сигнал можно усилить. Изменяемый коэффициент усиления и является чувствительностью фотоаппарата. Для удобства фотографов чувствительность матрицы выражается в тех же единицах, что и у западного стандарта на фотоматериалы ASA. Соотношение чувствительности ISO и отечественных фотоплёнок выглядит следующим образом:

  • 50 – 45;
  • 64 – 65;
  • 100 – 90;
  • 160 – 130;
  • 320 – 250.

В левой графе величина чувствительности фотоаппарата, а в правой чувствительность фотоплёнки по ГОСТ.

Отношение сигнал/шум

Мелкие цветные точки на изображении возникают от разных причин. Прежде всего, сама матрица даже при отсутствии засветки будет выдавать слабый электрический потенциал. Это и есть шум. Чтобы он не влиял на изображение, уровень полезного сигнала должен намного превышать уровень шума. Шумовые характеристики матрицы повышаются с уменьшением размера пикселя и расстояния между отдельными точками. Поэтому самой некачественной картинкой будет та, которая получена на маленьком сенсоре с большим количеством мегапикселей. Шум фотокамеры заметно возрастает при увеличении коэффициента усиления или чувствительности. Поэтому, если это возможно, рекомендуется снимать на минимальной чувствительности. Отрицательно влияет на качество изображения нагрев матрицы фотоаппарата. Это происходит, когда она постоянно работает, выводя изображение на дисплей.

Профессионалы стараются работать с оптическим видоискателем фотокамеры. В этом случае питание на матрицу подаётся только на очень короткое время, и она не успевает нагреться.

Динамический диапазон

Этот параметр определяется промежутком между минимальным и максимальным значением экспозиции, которые отчётливо видны на снимке. Если у фотоаппарата указан динамический диапазон 8 ступеней или EV, то на снимке будут видны объекты, отличающиеся по яркости в 256 (28) раз. Все предметы, яркость которых выше, получатся совершенно белыми. Нижний порог определяется уровнем шумов самой матрицы, а верхний максимальным электрическим зарядом фотодиода.

Какой фотоаппарат выбрать

При желании снимать всё подряд, не задумываясь о высоком качестве снимка, можно приобрести любой фотоаппарат типа компакт или «мыльница». Отсутствие ручных режимов, большое количество сюжетных программ и фокусировка на лица, делает такой фотоаппарат простым в обращении и удобным для бытового использования. Для получения качественных снимков подойдёт недорогой фотоаппарат с матрицей большего размера и с возможностью ручной установки некоторых параметров съёмки. Ещё больше возможностей предоставляет пользователю беззеркальная камера «суперзум». Обладая небольшими размерами, она позволяет снимать интересные сюжеты на большом удалении от объекта съёмки, поэтому подойдёт для туристов и путешественников. Самые качественные снимки получаются с помощью зеркальной камеры, хотя её применение ограничивается большими размерами и весом. Если Вы хотите узнать все нюансы выбора фотокамеры, наши эксперты подготовили подробные инструкции в статье как выбрать фотоаппарат.

Итоги

При выборе фотоаппарата следует сначала ориентироваться на размер матрицы. Не стоит гнаться за большим количеством точек на изображении. 12-16 Мп более чем достаточно для получения и печати фотографий хорошего качества.

Цифровой зум для камеры не слишком важен, так как он только позволяет растянуть центральную часть изображения на весь экран с ухудшением качества.

Многие параметры не указываются в спецификации на фотоаппарат, поэтому перед выбором модели неплохо почитать отзывы фотолюбителей на специальных сайтах.

Источник: https://my-photocamera.ru/ustrojstvo/osnova-fotokamer-matrica-fotoapparata.html

Матрица фотоаппарата — ее устройство, характеристики, рекомендации по выбору

Матрица фотоаппарата – один из основных компонентов современной фототехники. На ее поверхности строится изображение, которое фиксируется чувствительными элементами (их называют пикселями).

Существует множество эффективных алгоритмов дальнейшей обработки сигнала, но именно матрица стоит в самом начале электронного тракта фотокамеры и в наибольшей степени влияет на качество фотоснимка.

До появления матрицы использовалась пленка. Принципиально устройство фотоаппарата с тех пор изменилось мало.

Изображение, как и раньше, строится объективами разных типов на светочувствительной поверхности, а далее посредством различных технологических процессов переносится либо на бумагу, либо на дисплей компьютера.

Но  матрица имеет перед пленкой одно существенное преимущество – мгновенное получение результата. Именно это главным образом и определило повсеместное применение матриц в качестве фотосенсоров.

Устройство и типы матриц

Современная матрица — это микросхема, поверхность которой состоит из множества чувствительных к свету элементов. Каждый элемент является самостоятельным светоприемником, преобразующим падающий на него свет в электрический сигнал, который после предварительной обработки записывается на карту памяти. Изображение, которое мы видим, состоит из совокупности записанных в цифровом виде сигналов с каждого элемента, а значит, имеет дискретную структуру.

Существует две технологии преобразования света в сигнал, на которых может работать матрица фотоаппарата. Первая основана на свойстве полупроводниковых диодов накапливать электрический заряд под воздействием света, и носит название ПЗС (прибор с зарядовой связью) или CCD (то же самое по-английски).

Вторая технология также использует накопление заряда, но в качестве приемника применяется не диод, а транзистор, что позволяет организовать усиление сигнала непосредственно в самом светочувствительном элементе. Эта технология называется КМОП (расшифровка мало что скажет неспециалисту, приводить ее не буду) или CMOS по-английски.

Соответственно существуют и два типа матриц – ПЗС и КМОП.

Первая матрица работала по технологии ПЗС, поскольку эта технология проще и была внедрена первой.

Сейчас более перспективным считается принцип КМОП, поскольку предварительное усиление сигнала непосредственно в элементе матрицы позволяет повысить чувствительность, снизить шумы, сократить энергопотребление и уменьшить стоимость матрицы. Несмотря на это, ПЗС матрицы все еще продолжают использоваться и сегодня.

Элементы, из которых состоит матрица фотоаппарата, способны фиксировать только интенсивность падающего на них света.

Для того, чтобы записать цвет, необходимо, как минимум, три таких элемента (такое количество связано с особенностями восприятия цвета человеческим глазом, имеющим три вида колбочек), каждый из которых отвечает за свою область спектра.

Чтобы реализовать цветовую чувствительность, перед каждым элементом ставится светофильтр, который пропускает только вполне определенный цвет – красный, зеленый или синий (модель RGB – Red-Green-Blue – которая используется в подавляющем большинстве матриц).

Таким образом, получается, что матрица состоит из набора трех видов сенсоров, при этом располагаться они могут разными способами – четырехугольником, у некоторых матриц шестиугольником, да и количество элементов разного цвета может быть разным.

Например, в широко распространенном фильтре Байера на каждый красный и голубой элемент приходится два зеленых, при этом они еще и распределены случайным образом.

Это сделано, чтобы смоделировать повышенную цветовую чувствительность человеческого глаза к зеленому цвету.

А что же тогда такое всем известный пиксель? Это легко понять, если представить себе, что фотоаппарат работает так же, как глаз. Изображение строится зрачком (объектив), воспринимается сетчаткой с палочками и колбочками (матрица) и обрабатывается мозгом (процессор). Собственно саму картинку мы видим мозгом, ведь структура сетчатки так же дискретна, как и матрица фотоаппарата.

Так вот пиксель – это логическая структура, формирующаяся в результате обработки сигнала процессором фотоаппарата по специальным алгоритмам. Пиксель может состоять и из одного светочувствительного элемента, и из трех и более.

Например, в уже знакомом нам фильтре Байера цвет каждого элемента вычисляется по информации, полученной от окружающих его элементов, а следовательно, пиксель состоит из одного светочувствительного элемента.

У разных матриц и алгоритмов это может быть по-разному.

По большому счету, нам все сказанное не так важно. На технологическом поле бьются производители фототехники, выпуская все более совершенные матрицы и постоянно улучшая алгоритмы обработки изображений.

Что действительно нужно понимать, так это то, что для нас как пользователей, матрица состоит из пикселей, каждый из которых является элементом изображения, несущим информацию об интенсивности света и его цвете.

А алгоритм обработки мы вообще вряд ли узнаем, поскольку свои ноу-хау производители берегут как зеницу ока.

Мы рассмотрели, как устроена матрица фотоаппарата, а теперь перейдем к ее основным характеристикам, понимание смысла которых поможет вам правильно выбрать хороший фотоаппарат.

Размер матрицы

Самая важная характеристика. И вот почему. Любой приемник излучения обладает шумами, т. е. на полезный сигнал всегда накладывается паразитный шум. Матрица не является исключением.

Из теории известно, что чем больше света поступает в приемник излучения, тем меньше относительное влияние шума.

Отсюда следует очевидный вывод: чем больше площадь чувствительного элемента, тем больше на него падает света, тем меньше шум.

Таким образом, чтобы матрица меньше шумела, она должна иметь больше размер и меньше пикселей. В этом случае можно будет снимать с большей чувствительностью ISO, с длинными выдержками, в темное время суток, ночью и т. д. и получать при этом фотографии высокого качества. Рассмотрим, какие размеры имеют современные матрицы.

Исторически сложилось так, что вместо того, чтобы просто указать размеры, например в миллиметрах, для обозначения размеров матриц используются малопонятные  и запутанные величины типа 1/2,7”. Это длина диагонали матрицы в долях дюйма (надо же такое придумать!).

Тем не менее, такое обозначение указывается наиболее часто, и есть мнение, что это делается специально, чтобы запутать потребителя, поскольку производители не очень любят афишировать размер матрицы.

С размером тесно связано понятие кроп фактора – отношения диагонали полного кадра к диагонали матрицы, который также не вполне очевиден, но часто указывается в характеристиках фотоаппарата.

Самая большая матрица из доступных (среднеформатные мы здесь рассматривать не будем из-за их очень высокой стоимости) имеет размер полного кадра 24х36 мм (кадр малоформатной пленочной камеры). Такая матрица применяется в полнокадровых зеркалках и дорогих беззеркальных фотоаппаратах. Отличается высокой чувствительностью, малыми шумами и отличным качеством изображения.

Все остальные матрицы меньше. Самые маленькие используются в компактных любительских мыльницах, они же имеют и самые низкие характеристики. Зато и цена таких фотоаппаратов весьма доступна. Рекомендация здесь одна: покупайте фотоаппарат с большей матрицей.

Разрешение матрицы

Вторая важная характеристика. Отвечает за детализацию изображения. Измеряется в миллионах пикселей – мегапикселях (МПикс. ). Чем больше разрешение, тем большего формата фотографию можно напечатать и больше увеличить изображение на мониторе. Иными словами, тем большее количество информации несет цифровой снимок.

К сожалению, эта характеристика сильно пострадала в маркетинговых войнах производителей фототехники. Когда цифровая фотография только начиналась, разрешение действительно было главным параметром матрицы.

Тогда матрица фотоаппарата мыльницы имела разрешение 3 – 4 МПикс., а у профессиональных зеркалок около 6. Этого мало, поскольку с 6 МПикс.

можно напечатать фотографию размером не более А4, а ведь это профессиональная камера!

Но потом началась гонка мегапикселей, которая привела к тому, что качество изображения недорогой мыльницы с 16 МПикс. стало хуже, чем у зеркалки с 10 МПикс. Маленькая матрица 1/2,7” просто не в состоянии обеспечить приемлемый световой поток для 16 МПикс. втиснутых в 5,27х3,96 мм.

Снимок получается шумным, шумоподавляющие алгоритмы замыливают картинку, четкость падает. В общем, беда. А ведь с 16 МПикс можно было бы легко напечатать фотографию 40х30 см и даже больше (!).

Правда, в случае матрицы большего размера (например, формата APS-C размером 25,1×16,7 мм) , а не с той, о которой я говорю.

Вы сами должны решить, фотографии какого формата будете печатать или рассматривать на мониторе.

А рекомендация здесь состоит в том, что предпочтительнее выбрать матрицу с меньшим разрешением, но с большим размером, она точно будет работать лучше.

Например, для матриц упомянутого выше формата APS-C оптимальным можно считать разрешение 12 – 16 МПикс. А часто ли вы печатаете фотографии формата А3?

Светочувствительность матрицы

Эта характеристика определяет возможность матрицы регистрировать слабые световые потоки, т. е. снимать в темноте или с короткими выдержками. Определяется в единицах международного стандарта ISO.

Как мы уже говорили выше, чем больше чувствительность, тем больше шумов. Матрица фотоаппарата типа КМОП шумит меньше, чем ПЗС. Большая по размерам меньше, чем маленькая. С меньшим разрешением меньше чем с большим.

Обычно фотоаппарат настроен по умолчанию на чувствительность 100 ISO. Качественные крупные матрицы на 200 ISO. Рекомендую снимать с как можно меньшей чувствительностью.

Повышение чувствительности приводит к шумам и оправданно только тогда, когда по-другому снять кадр вообще невозможно, например, ночью без штатива или быстродвижущийся объект в условиях недостаточной освещенности.

Во всех остальных случаях устанавливайте чувствительность как можно меньше.

Соотношение сигнал/шум матрицы

Этот параметр как раз и отражает шумность матрицы. Практически мы уже рассмотрели, как матрица фотоаппарата создает шумы и от чего они зависят.

Добавлю лишь то, что кроме типа, размера, чувствительности, шум зависит еще и от температуры матрицы, чем она выше, тем шум больше. А при интенсивной работе матрица нагревается.

В беззеркальных фотоаппаратах матрица работает постоянно, а в зеркалках только в момент срабатывания затвора, поэтому при прочих равных условиях матрицы даже любительских зеркальных фотоаппаратов шумят меньше.

Борьба с шумом это отдельная тема. Развитие цифровой техники идет очень быстрыми темпами и с каждым годом матрицы становятся все более совершенными. Шум можно значительно уменьшить при обработке снимков в фоторедакторах, но помните, что даже великий Photoshop не всемогущ, поэтому старайтесь придерживаться рекомендаций, которые давались выше.

На этом рассмотрение матриц можно завершить. Надеюсь, что современная матрица, пришедшая на смену пленке, не разочарует вас, поэтому снимайте, экспериментируйте и учитесь! И не экономьте на матрице, хотя эта рекомендация уже из другой области.

Источник: http://fotoapparat-expert.ru/matrica-fotoapparata-ee-ustrojstvo-xarakteristiki-rekomendacii-po-vyboru. html

Матрица фотоаппарата

При выборе фотоаппарата нужно учитывать множество нюансов, обращать внимание на каждую деталь. И далеко не последнюю роль в процессе выбора играют именно характеристики матрицы, которой оснащена камера. Что же представляет собой эта самая матрица и почему она так важна? Давайте это выясним!

 Общее представление о матрице фотоаппарата

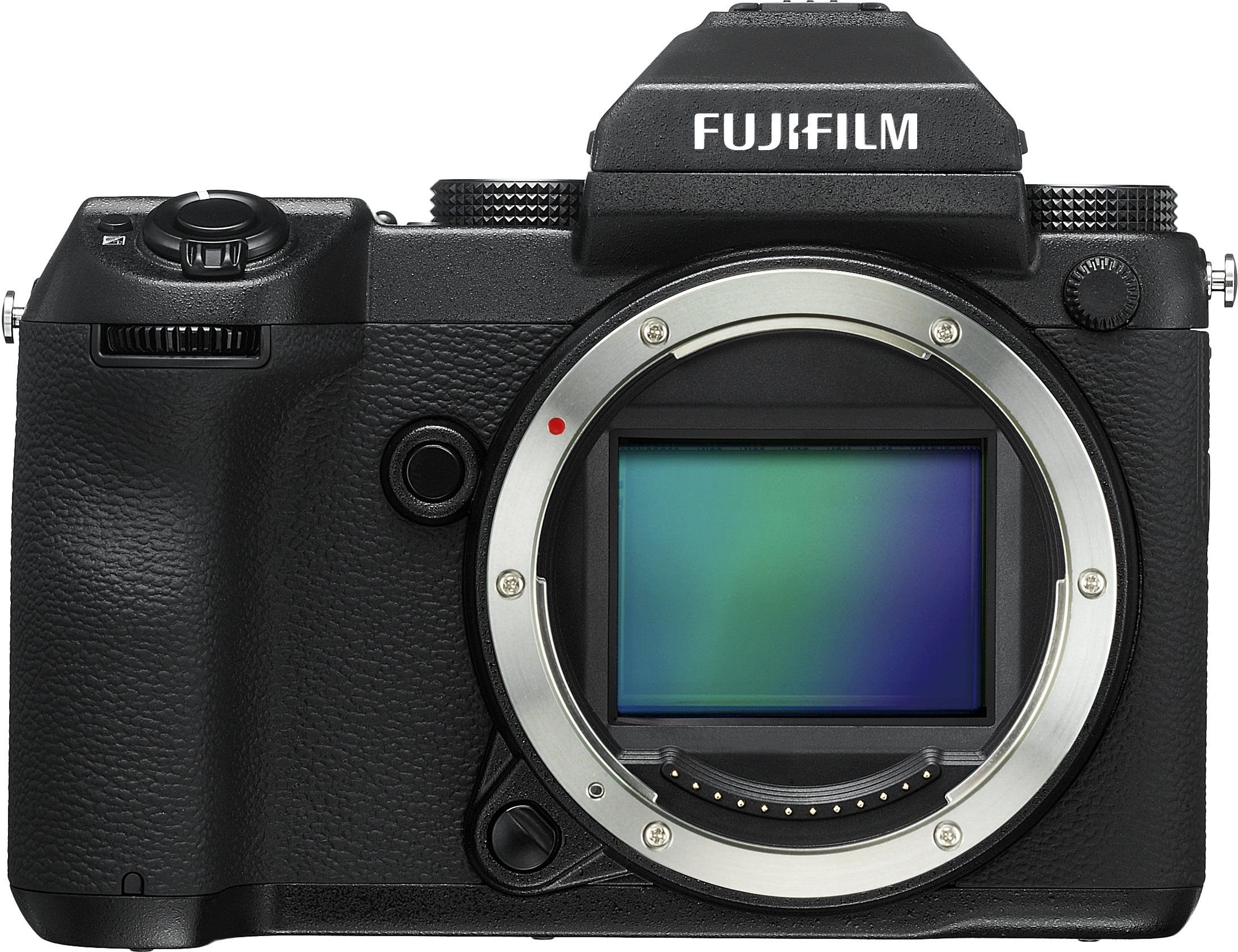

Если вы посмотрите в объектив камеры, вы легко найдете матрицу: видите блестящий прямоугольник в самом центре объектива? Да, это она и есть.

Матрица является важнейшим элементом фотокамеры, отвечающим за то, какое изображение мы получим в результате съемки.

По сути она представляет собой микросхему, которая состоит из светочувствительных элементов. Когда на нее падает свет, начинается формирование электрического сигнала определенного уровня интенсивности, который зависит от степени яркости света. При съемке она фиксирует свет, который впоследствии преобразуется в фотографию.

Кстати, количество мегапикселей, которое имеет фотокамера, также зависит именно от матрицы и может колебаться от 0.3 до 10 и более (чем дороже и качественнее фотоаппарат, тем больше мегапикселей он имеет).

Изначально матрица создает монохромное (ч.б) изображение. В цветное оно преобразуется благодаря светофильтрам, которыми покрываются ее составные части.

Особенности строения матрицы

Что касается структуры матрицы, то она является дискретной и складывается из множества частей, в совокупности преобразующих падающий на нее свет. Один фотодиод в составе создает один пиксель фотографии.

Как вы наверняка знаете, каждое цифровое изображение представляет собой что-то вроде мозаики, состоящей из множества точек, которые в совокупности и являются фотографией.

Изображение не «распадается» именно потому, что этих точек очень много и они имеют высокую плотность расположения относительно друг друга.

Вполне логично предположить, что если бы плотность их расположения была ниже, мы бы увидели, как изображение распадается на эти самые точки, и это было бы наглядной демонстрацией дискретного характера структуры матрицы.

Матрица как альтернатива пленки

В те времена, когда цифровой фототехники еще не существовало, светочувствительным элементов, выполняющим функции матрицы, была пленка. Если проанализировать устройство пленочных и цифровых фотоаппаратов, можно увидеть, что существенных отличий между ними не так уж много. Основным отличием как раз и будет схема приема и преобразования света.

Как именно происходит процесс приема света в фотокамере с пленкой? В тот момент, когда фотограф нажимает кнопку спуска, затвор открывается, в результате чего пленка принимает свет.  До того, как затвор вновь закрывается, идет химическая реакция, а ее итогом является формирование фотографии.

Как вы можете заметить, процесс создания фотоснимка был совершенно иным, и в современных фотоаппаратах матрица выполняет именно функцию пленки, то есть генерирует изображение. Они выполняют совершенно одинаковые функции, разница состоит лишь в технике их выполнения и в хранилище созданного изображения, которым в первом случае выступает пленка, а во втором — карта памяти фотоаппарата.

Характеристики матрицы

Необходимо понимать, что матрицы бывают совершенно разными по качественным показателям. В этом вопросе важным сигналом будет цена: в том или ином ценовом сегменте матрицы имеют определенный уровень качества.

Будьте готовы к тому, что бюджетные варианты фотоаппарата вряд ли будут обладать высококачественной матрицей. Поскольку матрицу можно смело назвать сердцем камеры, не стоит экономить при выборе.

Вы ведь хотите, чтобы ваши снимки были на высоте? Тогда остановите свой выбор на фотоаппарате, оснащенном качественной матрицей.

По каким параметрам следует выбирать матрицу?

  1. Размер
  2. Разрешение
  3. Соотношение сигнал-шум
  4. Уровень светочувствительности
  5. Динамический диапазон

Итак, рассмотрим первый параметр из нашего списка, а именно — размер матрицы. Его определяет величина пикселей, а также плотность их расположения относительно друг друга. Меньшая плотность расположения пикселей дает меньший уровень нагрева матрицы и более сильное соотношение сигнала и шума, которое создает более четкую фотографию.

Учтите, что именно размер матрицы является ее главной характеристикой. При выборе на него нужно обратить особое внимание.

Что же обеспечивает размер матрицы и почему он является таким важным параметром?

Итак, размер матрицы диктует:

  1. Уровень шума фотографии
  2. Глубину и насыщенность ее цвета
  3. Динамический диапазон
  4. Размер фотокамеры

Больший размер матрицы обеспечивает:

  1. Низкие показатели шума на фотографии. Матрица, имеющая большую поверхность, принимает больше света. Это будет сопряжено с меньшим нагревом, меньшей погрешностью в процессе квантования, соответственно, меньшим уровнем воздействия нежелательных шумов. Чем больше физический размер матрицы, тем меньше посторонних шумов будет на снимке, даже если съемка осуществляется при низком уровне освещения. Если говорить проще, фотография не будет пестрить лишними точками, точно не способствующими эстетике снимка.
  2. Широкий динамический диапазон
  3. Насыщенные, глубокие цвета снимка

Глубина цвета является показателем, который определяет возможность камеры идентифицировать любые метаморфозы цвета, даже самые незначительные. Это особенно ценно для фотографий однотонных пейзажей, не имеющих резких цветовых переходов. Большая матрица способна уловить даже самый незначительный цветовой переход, в то время как маленькая не имеет такой возможности.

Единственный недостаток, с которым придется смириться при выборе большой матрицы, это размер самой камеры. Чем больше матрица, тем больше размер камеры. Строго говоря, это вряд ли можно считать серьезным недостатком, учитывая широкий спектр преимуществ, которые дает матрица большого размера.

Виды матрицы

Он определяет способ работы матрицы.

На этом основании матрицы делят на 2 технологии:

Конечная цель является одинаковой: накопление света. Разница в том, что является элементом, составляющим структуру. В первой технологии это диод, а во второй — транзистор.

Если говорить о качестве фотографий, то плюсом CCD-технологии были более приятные глазу цвета, а CMOS-технология выгодно отличалась гораздо меньшим уровнем шума.

В наше время подавляющее большинство камер оснащено матрицей CMOS.

Чувствительность матрицы

Она является очень важным параметром. Чем большую чувствительность установить, тем больше возможность зафиксировать на фотографии плохо освещенные объекты. Но при таких условиях будут также увеличиваться нежелательные шумы.

Параметр IS0 является эквивалентным показателем чувствительности. 50 — самый низкий показатель чувствительности, при котором чистое фото не подвергается разрушению шумом.

Сигнал-шум

Это параметр, который находится в непосредственной связи с чувствительностью.  Он определяет уровень света и шумов на снимке.

Нужно помнить, что любое фото имеет определенный показатель шума. Светочувствительность характеризуется тем же. Она не может иметь статичных показателей. Они будут меняться, и эти изменения зависят от условий съемки.

Даже если свет совсем отсутствует, фотодатчик все равно продемонстрирует в итоге определенное значение. Как раз это и является шумом. Чтобы получить качественную фотографию, сигнал должен побороть помехи на определенном уровне. Это явление и носит название «сигнал-шум».

Чтобы фотография получилась четкой и не имела нежелательных шумов, нужно правильно настроить фильтры, чтобы они не пропустили эти помехи.

Если увеличивать уровень чувствительности матрицы, действие фильтра будет ослабевать, чтобы поймать слабый сигнал. Но одновременно с этим на снимке отразятся и шумы. Поэтому, чтобы не нужно было усиливать чувствительность, необходимо правильно настроить выдержку.

Что нужно сделать, чтобы ослабить помехи?

Чтобы уровень шума был минимальным, необходимо настраивать минимальную чувствительность матрицы. Однако эта возможность напрямую зависит от того, позволяет ли это выдержка камеры.

Если же требуется уменьшать выдержку, то одновременно с этим необходимо увеличивать чувствительность, что в свою очередь приведет к увеличению уровня шума. Определенное значение приведет к тому, что шумы станут видны на снимке. Потому при съемке выбор стоит между уменьшенной чувствительностью и уменьшенным временем выдержки.

Все это говорит в пользу выбора камеры с большим размером матрицы, позволяющего снижать уровень шума и уменьшать выдержку, чтобы снимать объекты в движении без ущерба качеству изображения.

Разрешение матрицы

Этот параметр для многих является очень важным при выборе камеры. Так ли это? Попробуем разобраться.

Размер пикселя является очень важным параметром, и вот почему это так: когда пиксель больше по размеру, он способен «поймать» больше света. Матрица подобного типа будет давать меньшее количество шумов.

Если матрица имеет большее разрешение, то размер пикселей, которые ее составляют, меньше, а это стимулирует нагрев и поднимает уровень шумов.

Отличительные черты размера пикселя:

  1. Уровень шумов. Как уже было сказано выше, меньший размер пикселя предполагает высокий уровень шумов.
  2. Уровень шевеления. Чем меньше размер пикселя, тем выше его чувствительность к дрожанию и смещению камеры.
  3. Высокие требования к объективу камеры. Чем меньше размер пикселя, тем более высокая разрешающая способность объектива потребуется для качественных снимков.
  4. Чем больше разрешение фотоаппарата, тем большие возможности должен иметь компьютер, который будет обрабатывать снимки. Если вы хотите получить от съемки отличный результат, но не занимаетесь фотографированием в RAW, то вам предстоит довольно продолжительная и непростая работа в фоторедакторах на компьютере. А при редактировании снимков в очень высоком разрешении, например, составляющем 24 мегапикселя и выше это и вовсе может стать очень сложной задачей.

Динамический диапазон матрицы

Он устанавливает максимальный диапазон яркости фотографии. Каждый из пикселей, составляющих матрицу, имеет свой уровень яркости. Функцией динамического диапазона является идентификация широты яркого участка снимка, который способен охватить фотоаппарат без ущерба качеству наиболее темных и наиболее ярких частей кадра.

Динамический диапазон является статичной характеристикой матрицы. Его невозможно изменить. Правда, есть возможность сделать его более узким, если повысить чувствительность ISO, но это далеко не всегда сможет решить проблему. Строго говоря, это даже нежелательно.

Когда фотоаппарат не справляется с трудными условиями съемки, например, если снимать нужно против солнца, мы получаем на фотографии слишком сильные контрасты, которые действительно режут глаз. При взгляде на такие фотографии даже непрофессионал вынесет кадру строжайший вердикт и, конечно, будет совершенно прав.

При таких результатах съемки говорят, что динамический диапазон матрицы не справляется с условиями, в которых ведется съемка.

Обычно для исправления этих недостатков нужно менять компоновку кадра, прибегать к разного рода профессиональным хитростям, которые сгладят досадные несовершенства, словом, делать все то, что с динамическим диапазоном фотоаппарата совершенно не связано, поскольку, как мы уже упомянули выше, менять его показатели невозможно, поскольку они статичны.

Источник: http://top100photo.ru/blog/azbuka-fotografii/matrica-fotoapparata

Матрица фотоаппарата

Матрица фотокамеры служит для преобразования попадающего на нее с объектива светового потока в электрические сигналы, которые затем камера и преобразует в снимок. Делается это при помощи фотодатчиков, расположенных на матрице в большом количестве.

Что такое матрица фотоаппарата — это микросхема, состоящая из фотодатчиков, которые реагируют на свет.

Структура самой матрицы является дискретной, то есть состоящей из миллионов элементов (фотоэлементов), преобразующих свет.

Поэтому в характеристиках фотоаппарата как раз и указывается количество элементов матрицы, которое мы знаем как мегапиксели (Мп). 1 Мп = 1 миллиону элементов.

Именно от самой матрицы и зависит количество мегапикселей фотоаппарата, которое может принимать значение от 0.3 (для дешевых телефонных фотоаппаратов) до 10 и больше мегапикселей у современных фотоаппаратов. Например, 0,3 Мп это в переводе уже 300 тысяч фотоэлементов на поверхности матрицы.

Характеристиками матрицы можно считать такие параметры:

  • Физический размер
  • Разрешение (мегапиксели)
  • Светочувствительность
  • Отношение сигнал-шум

Внешний вид матрицы

Сама матрица фотоаппарата формирует черно белое изображение, поэтому для получения цветного изображения, элементы матрицы могут покрывать светофильтрами (красный, зеленый, синий).

И если сохранять фотографию в формате JPEG и TIFF, то цвета пикселей фотоаппарат вычисляет сам, а при использовании формата RAW пиксели будут окрашены в один из трех цветов, что позволит обработать такой снимок на компьютере без потери качества.

Физический размер

Еще одной характеристикой матрицы является размер. Обычно размер указывается как дробь в дюймах. Чем больше размер, тем меньше шума будет на фотографии и больше света регистрируется, а значит, больше оттенков получится.

Размер матрицы очень важный параметр всего фотоаппарата.

Разные размеры матрицы

В фототехнике применительно к матрицам используется термин «эквивалентная» чувствительность. Происходит это потому, что настоящую чувствительность измеряют различными способами в зависимости от назначения матрицы, а применяя усиление сигнала и цифровую обработку, можно сильно изменить чувствительность в больших пределах.

Светочувствительность любого фотоматериала показывает способность этого материала преобразовывать электромагнитное воздействие света в электрический сигнал. То есть, сколько нужно света, что бы получить нормальный уровень электрического сигнала на выходе.

Чувствительность матрицы (ISO) влияет на съемки в темных местах. Чем больше чувствительность можно выставить в настройках, тем лучше будет качество снимков в темноте при нужных диафрагме и выдержке.

Значение ISO может быть от нескольких десятков до нескольких десятков тысяч. Недостатком большой светочувствительности может быть проявление шума на фотографии в виде зернистости.

Так же чувствительность участвует в настройке экспозиции.

Размер и количество пикселей

Размер матрицы и ее разрядность в мегапикселях связаны между собой такой зависимостью: чем меньше размер, тем должно быть и меньше мегапикселей. Иначе из-за близкого размещения фотоэлементов возникает эффект дифракции и может получиться эффект замыливания на фотографиях, то есть пропадет четкость на снимке.

Еще размер матрицы и ее разрешение определяют размер пикселя и соответственно динамический диапазон, который показывает возможность фотокамеры отличить самые темные оттенки от самых светлых и передать их на снимке.

Так же чем больше размер пикселя, тем больше отношение сигнал-шум ведь больший по размерам пиксель может собрать больше света и увеличивается уровень сигнала. Поэтому при одинаковом размере матрицы меньшее количество мегапикселей может быть даже полезнее для качества фотографии.

Чем больше физический размер пикселя (англ. pixel — picture element), тем больше он сможет собрать падающего на него света и тем больше будет соотношение сигнал-шум при заданной чувствительности. Можно и по-другому сказать: при заданном соотношении сигнал-шум будет выше чувствительность.

Это означает, что можно увеличивать значение чувствительности при настройке экспозиции без боязни получить шумы на фотографии. Разумеется шумы появятся, только значение ISO, при котором это произойдет, будет разным для разных фотокамер.

Поэтому зеркалки со своими большими матрицами по этим показателям сильно опережают компакты.

Размер пикселя зависит от физического размера матрицы и её разрешения. Размер пикселя влияет на фотографическую широту. Дополнительно о количестве мегапикселей.

Матрица на плате

Разрешение

Разрешение матрицы зависит от количества используемых пикселей для формирования изображения. Объектив формирует поток света, а матрица разделяет его на пиксели. Но оптика объектива также имеет свое разрешение.

И если разрешение объектива не достаточное, и он передает две светящиеся точки с разделением черной точкой как одну светящуюся, то точного разрешения фотоаппарата, которое зависит от значения Мп, можно и не заметить.

Поэтому результирующее разрешение фотокамеры зависит и от разрешения матрицы и от разрешения объектива, измеряемое в количестве линий на миллиметр.

И максимальным это разрешение будет, когда разрешение объектива соответствует разрешению матрицы. Разрешение цифровых матриц зависит от размера пикселя, который может быть от 0,002 мм до 0,008 мм (2-8 мкм). Сегодня количество мегапикселей на фотосенсоре может дистигать значения 30 Мп.

Структура матрицы

Отношение сторон матрицы

В современных фотоаппаратах применяются матрицы с форматами 4:3, 3:2, 16:9. В любительских цифровых фотоаппаратах обычно используется формат 4:3. В зеркальных цифровых фотоаппаратах обычно применяют матрицы формата 3:2, если специально не оговорено применение формата 4:3. Формат 16:9 редко используется.

Тип матрицы

Раньше в основном использовались фотосенсоры на основе ПЗС (прибор зарядовой связи, по-английски CCD — Charge-Coupled Device). Эти матрицы состоят из светочувствительных светодиодов и используют технологию приборов с зарядовой связью (ПЗС). Успешно применяется и в наше время.

Но в 1993 году была реализована технология Activ Pixel Sensors. Её развитие привело к внедрению в 2008 году КМОП-матрицы (комплиментарный металл-оксид-полупроводник, по-английски CMOS — Complementary-symmetry/Metal-Oxide Semiconductor).

При этой технологии возможна выборка отдельных пикселей, как в обычной памяти, а каждый пиксель снабжен усилителем. Так же матрицы на этой технологии могут иметь и автоматическую систему настройки времени экспонирования для каждого пикселя.

Это позволяет увеличить фотографическую широту.

Фирма Panasonic создала свою матрицу Live-MOS-матрицу. Она работает на МОП технологии. Применяя такую матрицу можно получить живое изображение без перегрева и увеличения шумов.

Источник: https://vybrat-tekhniku.ru/ustroystvo/matrica.html

Матрица фотоаппарата

Никого сейчас не удивишь цифровой фото камерой, каждая из которых наделена матрицей фотоаппарата. Что такое матрица фотоаппарата, почему ее название матрица цифрового фотоаппарата, какие ее функции.

Почти два столетия прошло с тех пор, как был создан первый прототип фотоаппарата. Принцип работы фотокамеры остался прежним: попадание светового потока через объектив и фиксация на светочувствительном элементе. Ранее использовались пленочные элементы с свойственной им химической реакцией. Новая эра фотоаппаратов преподнесла нам цифровые фотокамеры.

Матрица фотоаппарата, а точнее матрица цифрового фотоаппарата — это электронная схема, состоящая из миллионов крошечных светочувствительных диодов, которые реагируют на световой поток, попадающий на них. Один такой светодиод матрицы цифрового фотоаппарата приносит вашему изображению ровно один пиксель.

Теперь представьте себе матрицу фотоаппарата, передающую 12 миллионов пикселей. Сложно? Вовсе нет: 12 мегапикселей — это площадь матрицы в пикселях. К примеру, если соотношение сторон матрицы 3:4, то на матрице цифрового фотоаппарата будет располагаться 3 тысячи пикселей в столбце и таких столбцов  4 тысячи.

Как выглядит матрица фотоаппарата. Какой физический размер матрицы фотоаппарата?

Особенность электроники матрицы цифрового фотоаппарата заключается  в накоплении эклектического заряда в зависимости от количества попадающего света на матрицу фотоаппарата.

Если происходит переизбыток энергии на пикселе или группе пикселей матрицы цифрового фотоаппарата, то эта энергия начинает переходить на соседние пиксели.

В результате, когда фотографируете солнце вы получаете световой пучок разной окружности.

Важно знать: чем качественнее и дороже матрица, а главное, чем больше физический размер матрицы цифрового фотоаппарата, тем больше расстояние между её пикселями, тем менее заметен эффект распределения энергии на соседние пиксели.

Количество пикселей на матрице должно увеличиваться с увеличением качества иили размера матрицы цифрового фотоаппарата. Иначе, новые пиксели теряют свою эффективность. Размер матрицы цифрового фотоаппарата — важная характеристика!

Для начала, что это такое. Раньше, в эпоху пленочных фотоаппаратов с этим было просто — вместо матрицы была светочувствительная пленка-негатив. Стандарт был 35мм (физический размер 24×36 мм).

В современном же цифровом фотоаппарате вместо пленки устанавливается светочувствительная матрица — интегральная микросхема, состоящая из светочувствительных элементов (фотодиодов). Матрица предназначена для преобразования спроецированного на нее оптического изображения в поток цифровых данных.

Фотоматрица оцифровывает («нарезает» на пиксели) то изображение, которое формируется объективом фотоаппарата.

Существуют несколько типов матриц, применяемых в цифровых камерах, основные из которых CCD и CMOS. CCD-матрица обеспечивает лучшие показатели при съемке динамичных и мелких объектов, у нее низкий уровень шума и высокий коэффициент заполнения. CMOS-матрица же используется в изделиях, для которых критична конечная стоимость, благодаря своей недорогой стоимости, низкого энергопотребления.

Итак, физический размер матрицы. Необходимо отметить, что физический размер матрицы — одна из важнейших характеристик фотоаппарата, влияющих на качество получаемых фотографий. Физический размер — это ее геометрический размер (длина и ширина в миллиметрах).

Однако чаще всего размеры фотосенсоров чаще всего обозначают в виде дробных частей дюйма, например 1 / 2.5″. Так как эта величина обратная, то и соответственно, размер матрицы больше, если число после дроби меньше.

Для примера, приведем соотношение наиболее часто используемых матриц:

Диагональ матрицы Геометрический размер
1 / 3.2″ 3.4 х 4.5мм
1 / 2.7″ 4.0 х 5.4мм
1 / 2.5″ 4.3 х 5.8мм
1 / 2.3″ 4.6 х 6.2мм
1 / 1.8″ 5.3 х 7.2мм
2 / 3″ 6.6×8.8мм
1″ 9.6 х 12.8мм
APS-C (матрица, в 1.6 раза меньше APS)    15 х 23мм
полный формат (APS) 24 х 36мм


Проще ориентироваться не на размер матрицы в обратных значениях дюйма, а на кроп-фактор. Кроп-фактор — это коэффициент, показывающий во сколько раз матрица фотоаппарата меньше полного формата. Например, для наиболее распространенного размера матрицы современных мыльниц 1 / 2.3″ кроп-фактор составит 5.62, т.е. матрица в 5.62 раза меньше полноформатной.

Размер матрицы влияет на количество цифрового шума, передаваемого вместе с основным сигналом на матрицу. Наличие цифрового шума, в свою очередь, придает фотографии неестественный вид и создается впечатление, что на фотографии наложена матовая пленка.

Чем больше физический размер матрицы, тем больше ее площадь и тем больше света на нее попадает, в результате чего полезный сигнал матрицы будет сильнее и соотношение сигнал / шум будет лучше.

Это позволяет получать более яркую, качественную картинку с естественными цветами.

Источник: http://nikon3100.ru/statii/matrica-fotoapparata

Какая матрица лучше — CCD или CMOS

В большинстве современных цифровых устройствах для фото- и видео- съёмки используется два типа матриц — CCD и CMOS.

CCD — charge-coupled device (или ПЗС — прибор с обратной зарядной связью).

CMOS — complementary metal-oxide-semiconductor (или — комплементарная логика на транзисторах металл-оксид-полупроводник, КМОП).

В цифровом фотоаппарате или видеокамере матрица это аналог фото- видео- плёнки. Но в отличии от плёнок, матрица не одноразовая, не покрыта специальной эмульсией, вступающей в химическую реакцию со светом, не сохраняет на себе готовый кадр.

Матрица — это высокотехнологическое электронное устройство, основной функцией которого является оцифровка света попадающего на её поверхность через объектив. После чего этот оцифрованный свет преобразуется в один из популярных цифровых форматов и сохраняется на жёстком диске, флешке или ином предназначенном для этого устройстве.

Матрицы выполненные по технологии CCD (или ПЗС) отличаются от матриц сделанных по технологии CMOS (или КМОП) по нескольким ключевым параметрам. Прежде всего это цветопередача. Считается, что на CCD-матрицах она лучше. Однако, общепризнанно, что CCD-матрицы гораздо шумнее своих CMOS-собратьев даже на средних значениях ISO (ИСО). Поэтому большинство современных цифровых фотоаппаратов комплектуется именно CMOS-матрицами. К тому же CCD-матрицы более дороги в производстве, а также и потребляют гораздо больше энергии, чем CMOS.
Основным отличием технологий является принцип реагирования поверхности на сигнал. Другими словами, CCD- матрица обрабатывает весь попавший на нее свет целиком. А CMOS-матрица — частями — каждый пиксель отдельно. Благодаря инновационной технологии Active Pixel Sensors (APS), где с помощью транзисторных усилителей, подключённых к каждому пикселю, качество цветопередачи CMOS-матриц вплотную приблизилось к уровню CCD- матриц.

Трёхматричная видеокамера

Для видеосъёмки предпочтительнее выбирать аппаратуру на CCD- матрицах. Этот тип матриц значительно лучше фиксирует движущиеся изображения, за которыми не поспевают более технологически медленные CMOS-матрицы. Некоторые видеокамеры, в том числе для любительской съёмки, комплектуются сразу тремя CCD- матрицами — каждая из которых настроена на фиксацию отдельного цвета из RGB модели. Такие видеокамеры отличаются улучшенной цветопередачей и повышенным качеством видео. Большинство профессиональных цифровых видеокамер укомплектованы именно тремя CCD- матрицами.

Для фотосъёмки, наоборот, лучше подходят камеры работающие на CMOS-матрицах.

Типы матриц фотоаппаратов — Студопедия

Виды фотоаппаратов

Компактные фотоаппараты (мыльницы). Они также делятся на три подвида: полностью автоматические аппараты, устройства с расширенными настройками и ультразумы.

Полностью автоматические“нажал кнопку – получил снимок”. Все остальное сделает электроника. Сделаны из самых дешевых материалов. Оптика из пластика. Матрица очень маленького размера. Получить приемлемый результат такой камерой можно только в идеальных условиях, т.е. при ярком дневном свете на улице.

Компакты с расширенными настройками отличаются от своих дешевых собратьев наличием режимов приоритета диафрагмы (A или AV), приоритета выдержки (S или TV) и ручного режима (M). Линзы объектива могут быть сделаны из оптического стекла. Матрицы немного больше.

Ультразумы – это все те же компакты с еще более качественной оптикой, которая обладает очень широким диапазоном фокусных расстояний.В ультразумах устанавливают более продвинутую систему автофокуса, экспозамера, доступны расширенные настройки встроенной вспышки, расширенный диапазон ISO. Доступен режим серийной съемки с высокой скоростью.

Резюме: сложно использовать для съемки динамических сюжетов. несменными объективами. Матрица маленькая.


Беззеркальные фотоаппараты

Большинстве обладают матрицами такого же размера, как бюджетные. Есть возможность смены объективов. Электронный, а не оптический видоискатель.

Резюме: Беззеркалки обеспечивают качество изображения, сходное с таковым у зеркалок. Они обладают сменными объективами. Можно наводиться на резкость при помощи экрана. Беззеркалки компактны, но это также вызывает эргономические проблемы – быструю настройку параметров и работу с большими и тяжелыми объективами. У них небольшая по сравнению с зеркалками автономность.

Зеркальные фотоаппараты

Зеркальные фотоаппараты – это устройства, позволяющие полностью контролировать процесс съемки. Аббревиатура зеркалок – DSLR (от англ. DigitalSingle-LensReflexCamera – цифровая однообъективная камера с зеркальным видоискателем). В любой зеркалке изображение через объектив попадает на зеркало, а дальше переотражается в пентапризме.

Зеркальные камеры обладают крупными матрицами формата APS-C (около 24х16 мм) и FF (FullFrame – полнокадровые матрицы с размерами около 36х24 мм). В зеркальных камерах в наличии быстрая фокусировка на основе фазовых датчиков. Благодаря небольшому количеству электроники заряд батареи расходуется экономно и его с легкостью хватает на 700-1000 снимков.

Среднеформатные фотоаппараты как подвид зеркалок

Выше было сказано, что у зеркалок два размера матриц – формата APS-C и FF. Так вот есть еще среднеформатные зеркальные камеры, у которых размер сенсора (матрицы) превышает FF (36х24 мм). Это 45х30 мм, 44х33 мм, 44х36 мм, 48х36 мм, 53.7х40.3 мм и 56х41.5 мм. Такая большая площадь матрицы позволяет добиться феноменального качества изображения, но большие сенсоры стоят очень дорого. Среднеформатные камеры обладают следующими преимуществами: высоким разрешением, низкими шумами, минимальной глубиной резко изображаемого пространства (ГРИП), большой глубиной цвета и динамическим диапазоном, обычные объективы на таких камерах обеспечивают очень широкий угол.


Резюме: Зеркалки обладают отличным видоискателем, большими матрицами, быстрой фокусировкой, огромным парком оптики и всевозможных аксессуаров (вспышек, светофильтров, батарейных блоков и т.п.), выверенной эргономикой и длительным временем работы.



Режимы съемки

P – просто программный режим. Фотоаппарат сам выбирает минимальную выдержку и диафрагменное число (“экспопару”), требуемые для четкого снимка в данных условиях. Можно условно приравнять его к режиму “авто”, с тем лишь исключением, что обычно можно настроить ряд параметров, в отличие от сюжетных программ или режима “авто” (т.е. баланс белого, чувствительность матрицы, настройки jpeg и пр.). Режим абсолютно безмозглый и потому имеющий сомнительную полезность.


A (или Av) – режим приоритета диафрагмы. Пользователь устанавливает требуемое диафрагменное число, а фотоаппарат – выдержку, в соответствии с данными экспонометра. Наиболее любимый большинством фотографов режим, в котором есть возможность полноценного управления глубиной резкости (открытая диафрагма, например, 1.8 или 2.8 соответствует малой глубине резкости и часто именуется как “большая дырка”, закрытая, например, 16 или 22, наоборот – большой).

S(или Tv) – режим приоритета выдержки. Пользователь устанавливает требуемую выдержку, а фотоаппарат – диафрагму. Режим весьма ограниченный и, как правило, применимый при съемке спортивных событий, когда необходимость поймать момент гораздо важнее проработки фона.

M – полностью ручной режим. Пользователь вручную устанавливает все параметры. Обычно автоматическая чувствительность может устанавливаться в первых трех режимах, а в ручном недоступна… ответ прост: этот режим выбирают те, кто экспериментирует или точно знает, что делает. Режим полностью снимает ограничения на ночную съемку, т.к. дает возможность пользователю поставить абсолютно любую выдержку и диафрагму на любом значении чувствительности.

Sv – режим приоритета чувствительности, сходный с программным режимом (P), но помимо выдержки и диафрагмы, фотоаппарат выбирает чувствительность, с возможностью быстрой коррекции пользователем

TAv – режим приоритета диафрагмы и выдержки, когда пользователь устанавливает необходимую диафрагму и выдержку, а фотоаппарат – требуемую чувствительность матрицы

A-Dep – режим приоритета диафрагмы с контролем глубины резкости, применяется для проработки как переднего плана, так и заднего – при этом фотоаппарат замеряет расстояние до того и другого и соответственно выставляет диафрагму (и выдержку).

Матрица

В DSLR камерах матрица является светочувствительной поверхностью, на которой через объектив попадает свет и преобразуется в электронные импульсы, а после обработки процессором, сохраняются на карте памяти как фотографии в виде цифрового кода. Можно сказать функцией матрицы является оцифровка света попавшего на его поверхность, называется ещё и сенсор, фотодатчик.

Матрица фотоаппарата состоит из датчиков пикселей, от количества пикселей зависит разрешение цифрового изображения, чем больше пикселей, тем выше детализация кадра, тем чётче будут видны маленькие детали. Количество пикселей на DSLR камерах обозначается словом Megapixel. Современные фото датчики цифровых фотоаппаратов имеют 8-24 миллионов пикселей. Если в характеристиках DSLR камеры написано, что самый большой размер изображение 5616 на 3744, то получается, что разрешение матрицы фотоаппарата 22 мегапиксель (5616×3744=21026304).

Физический размер матрицы — одна из важнейших характеристик фотоаппарата, который непосредственно влияет на качество изображение. Из названия уже понятно, что речь о геометрических размерах а длина и ширина сенсора измеряется в миллиметрах, в характеристиках некоторых камер размер обозначается как диагональ матрицы в дюймах как 2/3″. Величина в дюймах указывается обратная величина, и поэтому при покупке камеры нужно выбрать ту, у которой число после дроби меньше.

Светочувствительность – это свойство светочувствительного материала, то есть пленки или матрицы. Светочувствительность указатель того, как быстро материал «впитывает» свет. По мировым стандартам светочувствительность обозначается ISO. Чем выше ISO, тем меньше требуется света для съёмки и способность камеры снимать в условиях с низкой освещенностью повышается.

Типы матриц фотоаппаратов

Сегодня мировые гиганты в своих DSLRах используют сенсоры двух типов. Первая – это ПЗС (CCD), вторая — КМОП (CMOS).

ПЗС — прибор с обратной зарядной связью.

КМОП комплементарная логика на транзисторах металл-оксид-полупроводник)

На сегодняшний технология CMOS (ComplementaryMetal-OxideSemiconductor) завоевала более 90% мирового рынка, а технология CCD (Charge-CoupledDevice) уже уходит во второй план.

Преимуществ CMOS-технологии, это низкое энергопотребление. CMOS сенсоры содержат в себе аналого-цифровые преобразователи и усилители, что делает низким стоимость конечного продукта.

Преимуществом CCD является низкий уровень шумов, высокая заполняемость пикселов (около 100%) и большой динамический диапазон

заглянем в будущее? / Разработки / Новости фототехники

Дата публикации: 23.07.2019

Компания Sony опубликовала спецификации шести новых полнокадровых сенсоров изображения. Как всегда, это основные технические данные, ориентированные на потенциальных покупателей чипов. Но простым фотолюбителям они также будут интересны: фактически перед нами характеристики камер ближайшего будущего.

Давайте начнём с Sony IMX521CQR. Это новый новый 15-мегапиксельный сенсор с «учетверённой» (Quad) байеровской структурой. По сути это вариант 61-мегапиксельной матрицы Sony Alpha 7R IV, но с цветным фильтром Quad Bayer от Sony перед ним. Интересно в этом конкретном случае, Sony называет ее 15 МП матрицей вместо 61 МП. В смартфонах, например, мы видим диаметрально противоположный подход. Так сенсор смартфона IMX586 в Sony называют 48 МП Quad Bayer, хотя на выходе он даёт 12 МП. Уже сейчас очевидно, что упор в позиционировании нового сенсора будет сделан именно на малом разрешении. Ждём новую Alpha 7S?

Спецификация предполагает, что матрица может считываться как серия больших пикселей или с раздельным считыванием строк с разной экспозицией, чтобы обеспечить HDR-изображения. Это концептуально очень похоже на режимы SR и DR технологии Fujifilm Super CCD EXR. Возможно, Sony не предоставляет клиентам ноу-хау обработки сигнала с матрицы, которое она использует для восстановления изображения 61 МП. Поэтому чип описывается как предлагающий только 15 МП.

Ещё один интересный чип — это Sony IMX311AQK (48,97 МП). Это многослойная КМОП-матрица, в которой используется повёрнутый на 45 градусов массив пикселей.

Вероятно, логика заключается в том, что массив Байера очень хорошо фиксирует горизонтальные и вертикальные детали, но даёт «лесенку» при фотографировании наклонных линий. Поэтому поворот массива пикселей даст лучшее диагональное разрешение.

Sony также подробно описала спецификации для двух многослойных датчиков, которые используют более традиционную компоновку. IMX554DQC — 30,65 МП матрица, которая позволяет считывать более 36 кадров в секунду. Похоже, перед сенсор будущей топовой репортажной камеры — гипотетической Sony A9 II.

Сенсор IMX313AQK (48,96 МП) может снимать до 10 кадров в секунду в 16-битном режиме и 21 кадр в секунду с 14-битным считыванием.

IMX409BQJ — это 55,16 МП сенсор с обратной засветкой, обеспечивающий до 13,2 кадров/с. В нём не используется многослойная конструкция. Это самая «простая» из матриц будущего. Однако и её характеристики выглядят впечатляюще!

Последний — это IMX410CQX, 24-мегапиксельный сенсор с обратной засветкой (BSI). Он очень похож на матрицы, которые мы уже видели у камер Sony A7 III, Panasonic Lumix DC-S1, Nikon Z6 и Sigma fp.

Типы матриц фотоаппарата | fotoadvice.ru

Современная цифровая фотография использует иные принципы получения изображения в отличии традиционной фотографии, где изображение формировалось на пленке.

В цифровом фотоаппарате устройством, отвечающим за получение изображения, является матрица. Основная задача матрицы – преобразовать изображение, спроецированное объективом в серию электрических сигналов, которые затем обработает процессор.

От типа матрицы в фотоаппарате зависит очень много параметров касающихся получения качественного изображения. Любому фотографу необходимо знать какая матрица установлена в его фотокамере и уметь грамотно работать.

В этой статье попробуем разобраться с основными типами матриц фотоаппарата, которые используются на сегодняшний день, разберем их основные преимущества и недостатки.

Сегодня существуют два основных типа матриц фотоаппаратов:

  1. CCD матрица (от англ. Charge-Coupled Device).
  2. CMOS матрица (от англ. Complementary Metal Oxide Semiconductor).



Разберем более подробно каждый тип матрицы фотоаппарата. Итак, CCD матрица (ПЗС матрица) – прибор с зарядовой связью. Принцип работы данного типа матриц заключается в свойстве кремния реагировать на свет, т. е. при освещении кристалла кремния он начинает вырабатывать слабый электрический ток. Кстати, солнечные батареи основаны тоже на этом принципе.

Данный вид матриц был разработан в Лаборатории Реактивного Движения в США в конце 60-х годов XX века и предназначался для использования в астрономических приборах. Позднее ПЗС матрицы получили широкое распространение в фототехнике и в настоящее время их используют даже в камерах сотовых телефонов.

CMOS матрица (КМОП матрица — комплементарные металл-оксидные проводники) в отличие от ПЗС матриц устроена несколько иначе. У данного типа матриц заряд преобразуется в напряжение непосредственно в самом пикселе. Благодаря этому существенно повышается скорость обработки информации и соответственно скорость работы фотоаппарата. Кроме того, возможна интеграция самой матрицы с аналого-цифровым преобразователем, а в некоторых моделях даже с процессором.

Вследствие этого происходит экономия энергопотребления, упрощается конструкция и что немаловажно для конечного пользователя, цена на устройства с таким типом матриц несколько ниже.

Преимущества и недостатки типов матриц фотоаппарата:

Изображения, полученные с ПЗС матриц, более легко поддаются обработке. КМОП матрицы дешевле в производстве, но более «шумные» при высоких значениях ISO (о шумах матрицы поговорим в следующей статье). Если сравнивать скорость работы, то ПЗС матрицы существенно уступают КМОП матрицам.

В настоящее время технологии производства матриц продолжают развиваться и в недалеком будущем ПЗС матрицы, скорее всего, вымрут как вид.

В следующей статье поговорим о звере по имени экспопара.

P. S. Если данная статья была полезна для Вас, поделитесь ею со своими друзьями в социальных сетях! Для этого просто кликните по кнопкам ниже и оставьте свой комментарий!

С этой статьей так же читают:

Тип матрицы фотоаппарата - Основы фотографии на fotopiloto.ru

Чаще всего в цифровые
фотоаппараты устанавливают два типа матриц (сенсоров) - CCD и CMOS. Оба типа сенсоров представляют собой сетку (матрицу), состоящую из микроскопических светочувствительных оптических элементов, и работают в сущности, одинаково.

CCD (Charge-Coupled Device - прибор с зарядовой связью) конструктивно сравнительно прост: записанная пикселями информация считывается камерой построчно.

Сенсорная матрица CCD
Для сбора данных изображение сканируется по всему полю. Этот процесс должен быть завершен до съемки следующего кадра. Заряд течет по ряду.

В матрице CMOS (Complementary Metal Oxide Semiconductor - комплементарнаый металло-оксидный полупроводник) каждый пиксель имеет собственную схему подключения. Так что камера способна считывать показания каждого элемента по отдельности. Основное ее преимущество состоит в том, что пиксели можно использовать в других системах камеры, таких как замер экспозиции и автофокусировка. В CCD и CMOS прошлого поколения отдельные пиксели замеряли интенсивность всего лишь одного из трех основных цветов (красного, зеленого или синего). Матрица новой конструкции, однако, использует технологию, в которой каждый сенсор способен одновременно замерять все три основных цвета.

Сенсорная матрица CMOS
Каждый из сенсоров имеет собственную схему подключения и считывается независимо от остальных, что обусловливает высокий уровень гибкости в работе
Сенсоры «тройной карман»
Состоит из слоев, чувствительных к одному (красному, зеленому или синему) цвету. Каждый пиксель способен замерять интенсивность всех трех основных цветов.

Сколько нужно пикселей

Количество пикселей (вернее, миллионов пикселей, или мегапикселей, МП), необходимых вашей камере, будет зависеть от того, что вы собираетесь снимать.
Многие считают, что лучше всего обеспечить себя максимально доступным разрешением. Тогда при необходимости есть возможность получить снимки максимально высокого качества. Так-то оно так, большое количество мегапикселей иметь хорошо, но давайте сначала посмотрим на таблицу, приведенную ниже.

Таблица

Проанализировав эти данные, становится ясно, что для печати фотографии 10х15 см достаточно 2 МП. А для формата А4 (21х29,7 см)– 4 МП, а для формата А3 (29,7х42 см) – 8 МП. Спросите себя, часто ли вы печатаете фотографии Формата А3? Многие, конечно вообще редко печатают фотографии, и смотрят их только в электронном виде на экране монитора. Там не менее можно сделать вывод: не стоит без особой необходимости сильно гнаться за количеством мегапикселей. А на что же тогда обращать внимание в матрице? На ее физический размер, это куда более важная характеристика матрицы фотоаппарата. И об этом я писал в другой статье для перехода к ней жмите сюда.

Размеры матриц в камере смартфона: какие и где встречаются

О том, что не в мегапикселях счастье, уже знают многие пользователи цифровой фототехники. Данная характеристика говорит лишь о том, какие размеры будет иметь фото при просмотре на дисплее, но не более того. На качество получаемого кадра влияют значение апертуры (светосилы), фокусное расстояние, тип матрицы, наличие/отсутствие оптического зума и стабилизации, вид автофокуса, размеры матрицы. О последнем параметре и пойдет речь в нашем материале.

Матрица камеры смартфона – это заменитель пленки в аналоговых фотоаппаратах. Она представляет собой поверхность, покрытую микроскопическими светочувствительными транзисторами. Каждый из них улавливает часть отраженного от предметов света, пропущенного через объектив, и в зависимости от длины оптической волны регистрирует значение. Каждому оттенку соответствует своя частота и длина излучения, за счет этого достигается «запоминание» цвета. Таким образом матрица камеры передает информацию процессору, которая записывается в файл изображения.

Матрица, наряду с объективом, является главной деталью камеры смартфона. Мегапиксели – это количество транзисторов, размещенных на ее поверхности. То есть, цифра в 13 МП означает, что на матрице находится около 13 миллионов эффективных светочувствительных транзисторов.

На что влияет размер матрицы

Производителям камер для смартфонов (самые известные из них – Sony, LG, Samsung, Philips, OmniVision) приходится искать компромиссы между габаритами и качеством матрицы. Дело в том, что при уменьшении размера пикселя, он начинает улавливать меньше света, становится менее чувствительным. А если оставить размеры пикселя прежними, наращивая их количество, то увеличится сам модуль камеры. В зеркалках это не страшно, а вот в смартфонах, толщиной 5-10 мм, каждый микрометр имеет значение.

В итоге в смартфонах, при увеличении мегапикселей, за счет миниатюризации транзисторов, каждый из них улавливает меньше света. Детализация картинки растет, но четкость изображения не меняется. В таких условиях камера на 8 МП не уступит камере на 16 МП, с таким же размером матрицы, а кое-где и обойдет ее.

Матрица камеры в смартфоне

Ультрапиксели

Ультрапиксели – это маркетинговый термин, введенный компанией HTC при презентации флагмана One M7. Под ним подразумевается матрица, разрешение которой специально уменьшено, с целью увеличения размеров пикселя до уровня полноценных фотоаппаратов. К примеру, упомянутый смартфон имел пиксели с размерами 2 мкм, что почти вдвое больше размеров транзисторов у традиционных матриц (1,1 мкм).

Еще в середине прошлого десятилетия, когда большинство смартфонов имели камеру на 0,3, 1,3 или 2 МП, увеличенные пиксели были обыденным делом. Таковыми обладали флагманы 2006 года Nokia N73 и N95, с пикселями на 5 мкм. Но массовая популяризация камер на 8-13 МП побудила HTC внедрить новый термин, дабы убедить клиентов, что их камера на 4 МП не хуже конкурентов на 8-13 МП.

Потом об ультрапикселях забыли, пока Samsung не выпустили на свет Galaxy S7, с технологией, которую объявили как UltraPixel, где размер пикселя был равен 1.4 мкм. Это позволило матрице захватывать больше света в темноте и делать более четкие снимки за счет увеличения матрицы, в сравнении с Galaxy S6.

Популярные размеры матриц в смартфонах

Размеры матриц цифровых фотокамер исторически принято измерять в дюймах. Но дюймы эти – не простые английские, а «видиконовые». Традиция их применения устоялась в прошлом столетии, когда кинокамеры были аналоговые. Регистрирующая ЭЛМ (электронно-лучевая мишень), именуемая видиконом, имела полезный размер, равный 2/3 от внешнего размера. Поэтому видиконовый дюйм равен 2/3 английского, или 17 мм. Матрица 1/3" означает, что ее диагональ составляет одну третью от 17 мм, или около 5,66 мм.

1/4"

Самый маленький размер матрицы в камере смартфона, выпускаемого в современности. При таких габаритах матрица вмещает 8 миллионов транзисторов, стандартного размера 1,12 мкм. Такими камерами оснащаются бюджетные китайские смартфоны. Качество фотосъемки оставляет желать лучшего, зато достигается компактность. Поэтому подобными матрицами спереди оборудуют флагманские модели с передней камерой на 8 МП.

1/3,2"

Распространенный размер для камер с разрешением 8 МП, но увеличенным размером пикселя до 1,4 мкм. Такая матрица камеры ранее устанавливалась в Google Nexus 5, Meizu MX3, Moto G 2014. Сейчас подобная используется в бюджетных камерафонах (вроде UMI Rome X). Также она может устанавливаться в роли фронталки во флагманах, вроде ZTE Nubia Z9.

1/3"

Еще один ходовый размер матрицы, используемой во многих смартфонах. При сохранении стандартного размера пикселя 1,12 мкм, она обеспечивает разрешение 13 МП. Такими матрицами оснащены камеры Xiaomi Redmi Note 2 и 3, Mi 4c, Meizu M2 и M3 (как Mini, так и Note), Samsung Galaxy J5 2016, Samsung Galaxy S4 и многие другие. Отдельно выделяется Xiaomi Redmi Note 3 Pro, оснащенный матрицей такого размера, но с разрешением 16 МП. Уменьшение пикселя до 1 мкм позволило улучшить детализацию при ярком освещении, но сделало смартфоны хуже приспособленными к условиям средней и слабой освещенности.

Также стоит отметить iPhone 5s и 6, у которых размеры матрицы составляют 1/3", но разрешение – всего 8 МП. За счет увеличенных пикселей эти смартфоны обеспечивают качество фото, не уступающее (а иногда и превосходящее) конкурентам с 13 и 16 МП. Такой же размер матрицы имеет и iPhone 6s, с разрешением 12 МП. Его показатели в этом плане немного превосходят конкурентов на 13 МП, так как габарит пикселя составляет 1,22 мкм (а не 1,12 мкм).

Снимок на камеру iPhone 6S

1/2,8"

Наиболее популярный размер матрицы камеры для смартфонов с 16 МП. Такие камеры встречаются у Xiaomi Max, OnePlus 3, Xiaomi Mi5. Эти смартфоны отличаются тем, что размер пикселя составляет 1,12 мкм. Почти 90 % устройств с 16 МП имеют матрицу размера 1/2,8".

Cнимок на камеру Xiaomi Mi5

1/2,6"

Матрица 1/2,6" – это уже «покушение» на класс реальных (а не маркетинговых) камерафонов. Такой оборудованы LG G4 (16 МП) и ZTE Nubia Z9. Также подобные матрицы встречаются в Samsung Galaxy S6 и S6 Edge, Note 5, Asus ZenFone 3 Ultra и другие флагманские устройства. Подобная камера (на 12 МП) использована в Samsung Galaxy S7, S7 Edge, Note 7, но с размером 1/2,6.

Снимок на смартфон LG G4

1/2,4"

Размер матрицы 1/2,4" - это уже явный признак камерафона. Sony в своих 21-мегапикскльных камерах (как у Xperia Z1, Z2), а также Meizu MX4, MX5, сохраняют приемлемый размер пикселей 1,12 мкм, в угоду разрешению. Также такая матрица встречается в Moto X Force и других смартфонах.

1/2,3"

Фото с Sony Xperia Z1 Compact

Это уже «гигант» в мире мобильных камер. Наличие такой матрицы подразумевает, что производитель позаботился о разумном сочетании мегапикселей и размеров матрицы. Она встречается в Sony Xperia Z1 Compact, Xperia Z2 (оба – 21 МП). Такое сочетание позволяет добиться отличной детализации без особого ущерба четкости.

Более крупные матрицы камер

К сожалению, в прошлом остались матрицы, обладающие более крупными размерами. Сейчас они применяются только в фотоаппаратах (зеркальных, беззеркальных и мыльницах). Производители стараются поднять светочувствительность транзисторов матриц, улучшить их, но не всегда это возможно. Так как фокусное расстояние напрямую связано с размерами матрицы – увеличение оной приведет к росту высоты камеры. В век, когда превышать толщину смартфона более 10 мм становится моветоном и грешным делом – увидеть матрицы большего размера нам не суждено.

Популярный смартфон Xiaomi Redmi Note 9 Pro с отличной камерой

Матрицы

- Как найти положение и поворот камеры из матрицы 4x4?

Я недостаточно знаком с этой областью, чтобы знать, что такое соглашения, но я могу предоставить некоторый общий контекст.

Однородная матрица камеры размером $ 4 \ times 4 $ преобразует координаты из мирового пространства в пространство камеры. По-видимому, эта матрица , а не , включает перспективную проекцию, поэтому мы фактически говорим об аффинном преобразовании. Сама матрица может сказать вам, где находится камера в мировом пространстве и в каком направлении она направлена, но не может сказать вам ничего другого - для этого вам нужны другие параметры камеры.

Поскольку мы говорим здесь только о трансформации, нам нужны условные обозначения, чтобы рассказать нам о камере. Я привык к тому, что в пространстве камеры камера расположена в начале координат и имеет оси, которые выглядят следующим образом:

Другими словами, камера смотрит вдоль положительной оси Z, а ось Y направлена ​​вверх. В этой системе вы можете преобразовать вектор $ \ left [0, 0, 1 \ right] $ с помощью обратного преобразования, чтобы получить вектор обзора камеры в мировом пространстве и точку $ \ left [0, 0, 0 \ right ] $, ​​чтобы получить положение камеры в мировом пространстве. T \, \ left [\ begin {array} {c} 0 \\ 0 \\ 1 \ end {array} \ right] $.

Это говорит вам примерно столько, сколько вы можете получить из матрицы. Все остальное зависит от других свойств камеры.

Дополненная реальность 911 - Матрица преобразования 4x4 | Энди | Mac O’Clock

Вечный вопрос: «Красный или синий»?… Или «Знать или не знать»?

Ни при каких обстоятельствах неопытные разработчики дополненной реальности не могут думать, что матрицы - это легкая тема. Но я уверен, это легкая тема.И это также замечательно, потому что матрицы преобразования 4x4 - это гениальный и лаконичный способ хранения информации о перемещении, вращении, масштабе, сдвиге и проекции. В этой истории я расскажу вам обо всех подводных камнях и покажу, как использовать матрицы преобразования для якорей, моделей и камер в ARKit , RealityKit , SceneKit и MetalKit . Но это также незаменимая информация для тех, кто работает с ARCore , Unity , Vuforia , Maya , Nuke или Unreal .

Все типы матриц будут представлены здесь в виде картинок. Давай начнем.

Когда-то была матрица Identity 4x4. Другими словами, матрица с оператором по умолчанию.

Матрица идентичности 4x4

Наиболее обычный подход к чтению матрицы преобразования 4x4 - это чтение по столбцам. Есть 4 столбца с индексами 0, 1, 2 и 3. Эти столбцы следует воспринимать как метки осей X, Y, Z и W. Четыре строки матрицы также помечены как X, Y, Z и W.

 0 1 2 3
┌ ┐
| 1 0 0 0 | X
| 0 1 0 0 | Y
| 0 0 1 0 | Z
| 0 0 0 1 | W
└ ┘
X Y Z W

Итак, перевести элементов в столбец с индексом 3.

 ┌ ┐
| 1 0 0 Tx |
| 0 1 0 Ty |
| 0 0 1 Tz |
| 0 0 0 1 |
└ ┘

Давайте посмотрим, как мы можем прочитать, как ARCamera переводит значения XYZ во фреймворк ARKit на язык программирования Swift. Ниже мы видим, что каждый отдельный ARFrame из 60 кадров в секунду содержит информацию о положении камеры (столбец с индексом 3).

  @IBOutlet weak var  arView: ARSCNView! ArView.session.currentFrame? .Camera.transform.columns 3.  x
arView.session.currentFrame? .Camera.transform.columns 3. y
arView.session.currentFrame? .Camera.transform.columns 3. z

Projection Каналы XYZ, однако, находятся в трех разных столбцах - 0, 1 и 2.


| 1 0 0 0 |
| 0 1 0 0 |
| 0 0 1 0 |
| Px Py Pz 1 |
└ ┘

Единый масштаб - простейшая форма преобразования в этом типе матрицы. Попробуйте одновременно увеличить 3 значения по диагонали, и вы увидите, что 3 стороны модели стали ярче, потому что они приблизились к источникам света.

Масштабный коэффициент равен 1,7, или 170%

Затем попытайтесь равномерно установить (a.к.а. пропорционально) уменьшите его. Стороны модели теперь дальше от источников света, поэтому они затемнены.

Коэффициент масштабирования составляет 0,5 или 50%.

Неравномерный масштаб также очень прост. Масштабируйте объект только по одной оси или по двум осям - глобально или локально. На следующем рисунке представлен куб, растянутый по глобальной оси X.

Масштабировать модель только по глобальной оси X

Переворачивание - еще одна чрезвычайно популярная операция. Эта операция может быть достигнута путем инвертирования любого значения шкалы.

Другими словами, зеркальное отображение - это отрицательная шкала, или -100%

Давайте переместим нашу модель на 0.8 м справа, 0,5 м вверх и 1,1 м от камеры. Примите во внимание: Трансляция -Z не то же самое, что Масштабирование XYZ вниз или , перемещая камеру .

Модель затемнена, потому что она была удалена от источников света

Когда вы собираетесь применить трансформацию сдвига, у вас есть шесть вариантов на выбор:

 сдвиг XY
сдвиг XZ
сдвиг YX
сдвиг YZ
сдвиг ZX
сдвиг ZY
По умолчанию Оператор преобразования сдвига (нулевые значения)

Преобразование сдвига вычисляется с помощью тригонометрических функций синус и косинус .Вы помните, что такое гипотенуза и смежная / , противоположная сторонам треугольника? Таким образом, синус -45 градусов, примененный к оси XY, составляет -0,707 .

Отрицательный сдвиг в направлении оси -X

Вращение - это комбинация сдвига и масштабных преобразований . Это может быть выполнено путем вычисления тригонометрических функций sin ( ) и cos ( ) .

Вращение по часовой стрелке. PoV - положительное направление оси X

В декартовой системе координат вращение по часовой стрелке считается отрицательным вращением вокруг любой оси. В этом случае это вращение куба вокруг оси Y. Вращение по часовой стрелке выполняется, если смотреть перпендикулярно положительному направлению оси Y.

Как и в предыдущем примере, используются 2 значения сдвига и 2 значения шкалы.

Значения вращения по часовой стрелке вокруг оси Z приобретают отрицательный знак, как и в двух предыдущих примерах.

Когда + Z указывает на нас, давайте повернем куб по часовой стрелке.

Также для вращения вокруг оси Z по часовой стрелке можно применить следующую формулу с перевернутыми значениями:

 ┌ ┐
| -cos () -sin (⍺) 0 0 |
| sin () -cos () 0 0 |
| 0 0 1 0 |
| 0 0 0 1 |
└ ┘

Когда камера перпендикулярна положительному направлению оси Z, давайте повернем модель против часовой стрелки.

Вращение против часовой стрелки происходит со знаком «+»

Поскольку вращение объекта, применяемое с помощью матрицы преобразования 4x4, не так просто, как могли ожидать многие разработчики, архитекторы 3D-фреймворков предоставляют нам обычные инструменты для поворота - в SceneKit, например, это SCNVector3 (он же вращения Эйлера ) и SCNVector4 (он же Quaternion Rotation ).

Теперь посмотрим, как это выглядит в проекте SceneKit.Сначала нам нужно создать узел, содержащий геометрию коробки.

  let  boxNode = SCNNode (геометрия: SCNBox (ширина: 0,25,
высота: 0,25, длина
: 0,25,
chamferRadius: 0,02))

Вращение Эйлера - ориентация узла, представлены как углы наклона , рыскания и крена , выраженные в радианах . Давайте повернем его на -45 градусов вокруг оси X (по часовой стрелке).

 коробка Узел.  eulerAngles  =  SCNVector3  (x: -Float.pi / 4, y: 0, z: 0)

Если Gimbal Lock происходит при повороте объектов с использованием вращения Эйлера , пора использовать a Quaternion Rotation , что - это ориентация узла, выраженная как четырехкомпонентный кватернион XYZW. В SceneKit SCNQuaternion - это псевдоним типа для класса SCNVector4 .

 коробка Узел.  ориентация  =  SCNQuaternion  (x: -1, y: 0, z: 0, w: Float.pi / 4)

И если вам нравятся матрицы, используйте simdTransform свойство экземпляра с 16 значениями. По умолчанию simdTransform - это Identity Matrix .

  import  Foundation  let  a = cos (Float.pi / 4)
let b = sin (Float.pi / 4) boxNode. simdTransform = simd_float4x4 ([1, 0, 0, 0], // 0
[0, a , -b , 0], // 1
[0, b , a , 0], // 2
[0, 0, 0, 1]) // 3

В этом примере мы также повернули наш куб на 45 градусов вокруг оси X по часовой стрелке.Обратите внимание, что каждый столбец этого simd_float4x4 написан в строке, а не по вертикали.

Разработчику нужна гибкость при работе с матрицами. Например, вы хотите начать с Identity Matrix , присвоить новое значение элементу translate Z , а затем умножить этот элемент на коэффициент трансляции камеры. Посмотрите на код:

  var  translation =  matrix_identity_float4x4  translation.columns.3.z = -1.0  let  transform = arView.session.currentFrame? .camera.transform  let  position = translation  *  transform!  let _  = SCNVector3 (позе.columns.3.x,
позе.columns.3.y,
позе.columns.3.z)

Через минуту мы узнаем, как реализовать 3D-проекцию с помощью Однородные координаты switch (этот элемент матрицы 16-й расположен в самой нижней строке справа) и самая нижняя строка элементов в матрице преобразования 4x4.Однородные координаты , или так называемые проективные координаты - это система координат, используемая в проективной геометрии.

Согласно определению Википедии : « Однородные координаты s имеют то преимущество, что координаты точек, включая точки на бесконечности, могут быть представлены с использованием конечных координат. Формулы с однородными координатами часто проще и симметричнее, чем их аналоги в декартовой системе координат . Однородные координаты s имеют ряд приложений, включая компьютерную графику, где они позволяют аффинных преобразований и, в целом, проективных преобразований , которые легко могут быть представлены в виде матрицы ».

Два типа Camera Frustum с около и дальше плоскостей отсечения

На следующем изображении показан очень грубый подход к созданию ортогональной проекционной матрицы .

Матрица ортогональной проекции (очень приблизительный подход)

Давайте посмотрим, как правильно построить матрицу ортогональной проекции . Для этого мы должны создать четыре выражения, используя width и height значений вида (кубовидный «усеченный»), а также далеко и около значений его плоскостей отсечения . .

  exp01  = -1 / ширина
exp02 = -1 / высота
exp03 = -2 / (далеко - близко)
exp04 = - (далеко + близко) / (далеко - близко)

Вот где теперь должны находиться эти выражения.


| exp01 0 0 0 |
| 0 exp02 0 0 |
| 0 0 exp03 exp04 |
| 0 0 0 1 |
└ ┘

Если вы хотите знать, как правильно построить матрицу перспективной проекции , следуйте тому же правилу, но с разными значениями для четырех элементов матрицы. Сначала идут выражения:

  exp01  = около / ширина
exp02 = около / высота
exp03 = - (далеко + близко) / (далеко - близко)
exp04 = - (2 * далеко * near) / (far - near)

Затем вставьте эти выражения в матрицу:

 ┌ ┐
| exp01 0 0 0 |
| 0 exp02 0 0 |
| 0 0 exp03 exp04 |
| 0 0 -1 0 |
└ ┘

На этом пока все. Если этот пост был полезен для вас, нажмите кнопку хлопать . На Medium вы можете аплодировать до 50 раз по за каждое сообщение.

Если у вас есть какие-либо вопросы, вы можете связаться со мной через StackOverflow.

¡Hasta la vista!

Проекция вида модели WebGL - веб-API

В этой статье рассматривается, как принимать данные в проекте WebGL и проецировать их в нужные места для отображения на экране. Это предполагает знание базовой математики матриц с использованием матриц переноса, масштабирования и вращения.В нем объясняются три основных матрицы, которые обычно используются при создании 3D-сцены: матрицы модели, вида и проекции.

Индивидуальные преобразования точек и многоугольников в пространстве в WebGL обрабатываются основными матрицами преобразования, такими как перенос, масштаб и поворот. Эти матрицы могут быть составлены вместе и сгруппированы особым образом, чтобы сделать их полезными для рендеринга сложных 3D-сцен. Эти составные матрицы в конечном итоге перемещают исходные данные модели в специальное координатное пространство, называемое пространством отсечения .Это куб шириной 2 единицы с центром в точке (0,0,0) и углами в диапазоне от (-1, -1, -1) до (1,1,1). Это пространство клипа сжимается до двухмерного пространства и растрируется в изображение.

Первая матрица, обсуждаемая ниже, - это матрица модели , которая определяет, как вы берете данные исходной модели и перемещаете их в трехмерном пространстве мира. Матрица проекции используется для преобразования координат мирового пространства в координаты пространства клипа. Обычно используемая проекционная матрица перспективная проекционная матрица используется для имитации эффектов типичной камеры, служащей заменой для зрителя в виртуальном трехмерном мире.Матрица обзора отвечает за перемещение объектов в сцене для имитации положения изменяемой камеры, изменяя то, что зритель в настоящее время может видеть.

В следующих разделах подробно рассматриваются идеи, лежащие в основе и реализация матриц модели, вида и проекции. Эти матрицы являются основой для перемещения данных на экране и представляют собой концепции, выходящие за рамки отдельных фреймворков и механизмов.

В программе WebGL данные обычно загружаются в графический процессор с его собственной системой координат, а затем вершинный шейдер преобразует эти точки в специальную систему координат, известную как пространство отсечения .Любые данные, выходящие за пределы пространства клипа, обрезаются и не отображаются. Однако, если треугольник пересекает границу этого пространства, он разбивается на новые треугольники, и остаются только те части новых треугольников, которые находятся в пространстве отсечения.

На приведенном выше рисунке показано пространство клипа, в которое должны уместиться все точки. Это куб, по две единицы на каждой стороне, с одним углом в точке (-1, -1, -1) и противоположным углом в точке (1,1,1). Центр куба - точка (0,0,0).Эта система координат размером 8 кубических метров, используемая пространством клипов, известна как нормализованные координаты устройства (NDC). Вы можете время от времени использовать этот термин при исследовании кода WebGL и работе с ним.

В этом разделе мы поместим наши данные напрямую в систему координат пространства клипа. Обычно используются данные модели, которые находятся в некоторой произвольной системе координат, а затем преобразуются с использованием матрицы, преобразуя координаты модели в систему координат пространства клипа. В этом примере проще всего проиллюстрировать, как работает пространство клипа, используя значения координат модели в диапазоне от (-1, -1, -1) до (1,1,1).Приведенный ниже код создаст 2 треугольника, которые будут рисовать квадрат на экране. Глубина Z в квадратах определяет, что будет нарисовано сверху, когда квадраты занимают одно и то же пространство. Меньшие значения Z отображаются поверх больших значений Z.

Пример WebGLBox

В этом примере будет создан пользовательский объект WebGLBox , который будет рисовать 2D-блок на экране.

Примечание : Код для каждого примера WebGLBox доступен в этом репозитории github и организован по разделам.Кроме того, внизу каждого раздела есть ссылка JSFiddle.

Конструктор WebGLBox

Конструктор выглядит так:

  function WebGLBox () {

  this.canvas = document.getElementById ('холст');
  this.canvas.width = window.innerWidth;
  this.canvas.height = window.innerHeight;
  this.gl = MDN.createContext (холст);

  var gl = this.gl;


  this.webglProgram = MDN.createWebGLProgramFromIds (gl, 'вершинный шейдер', 'фрагмент-шейдер');
  gl.useProgram (это.webglProgram);


  this.positionLocation = gl.getAttribLocation (this.webglProgram, 'позиция');
  this.colorLocation = gl.getUniformLocation (this.webglProgram, 'цвет');



  gl.enable (gl.DEPTH_TEST);

}

Отрисовка WebGLBox

Теперь мы создадим метод рисования прямоугольника на экране.

  WebGLBox.prototype.draw = function (settings) {



  var data = new Float32Array ([


    settings.left, settings.bottom, settings.depth,
    settings.right, settings.внизу, settings.depth,
    settings.left, settings.top, settings.depth,


    settings.left, settings.top, settings.depth,
    settings.right, settings.bottom, settings.depth,
    settings.right, settings.top, settings.depth
  ]);






  var gl = this.gl;


  var buffer = gl.createBuffer ();
  gl.bindBuffer (gl.ARRAY_BUFFER, буфер);
  gl.bufferData (gl.ARRAY_BUFFER, данные, gl.STATIC_DRAW);


  gl.enableVertexAttribArray (this.positionLocation);
  gl.vertexAttribPointer (это.positionLocation, 3, gl.FLOAT, false, 0, 0);


  gl.uniform4fv (this.colorLocation, settings.color);


  gl.drawArrays (gl.TRIANGLES, 0, 6);
}


Шейдеры - это биты кода, написанные на GLSL, которые берут наши точки данных и в конечном итоге выводят их на экран. Для удобства эти шейдеры хранятся в элементе

Замер - один из тех предметов, который заставляет фотографов-любителей закрывать уши руками и петь «ла-ла-ла, я вас не слышу». Это потому, что измерение - довольно сложная тема.В конце концов, кто хочет говорить о том, как ваша камера оценивает экспозицию? Разве это не должно происходить за кулисами, чтобы фотограф мог сосредоточиться на важных вещах, например, на композиции?

Это правда, что многие наводящие и снимающие камеры, особенно недорогие, имеют фиксированную систему замера, которая не дает вам никакого контроля над тем, как измеритель анализирует свет и выбирает экспозицию. Но это не значит, что не важно понимать, как использовать различные режимы замера, если ваша камера их предлагает.Приложив немного усилий, вы обнаружите, насколько полезным может быть переключение между режимами замера.

Как ваша камера оценивает экспозицию?

Фотографические люксметры делятся на две категории: отраженный свет и падающий свет. Измеритель падающего света измеряет количество света, падающего на сцену, а измеритель отраженного света измеряет количество света, отражающегося от сцены. Все внутренние измерители камеры относятся к последней разновидности, поэтому я не собираюсь тратить много времени на разговор о первом, за исключением того, что важно понимать разницу, чтобы вы знали ограничения внутренней системы измерения вашей камеры.

Измерители падающего света всегда являются внешними, и они намного более точны, чем измерители отраженного света, потому что их нельзя обмануть количеством света, отражающегося от сцены. Вы когда-нибудь пытались снять заснеженный пейзаж и были разочарованы своими результатами? Это связано с тем, что снег обладает высокой отражающей способностью - как следует из этого солнечного ожога в форме енота - и ваш измеритель отраженного света обманывается, полагая, что сцена ярче, чем есть на самом деле. Это приводит к недоэкспонированным фотографиям.(Вот как это исправить)

Но если вы не особенно заинтересованы в покупке внешнего измерителя падающей освещенности, вы застряли со встроенным в камеру измерителем, поэтому неплохо понять, как он работает и какие режимы наиболее полезны в каких ситуациях.

Измерители отраженного света, например, в вашей камере, в основном предполагают количество света в сцене, потому что все объекты, существующие в нашем мире, обладают разной способностью отражать или поглощать свет.Эта снежная сцена, например, намного более отражающая, чем, скажем, луг. Экспонометр пытается компенсировать это, предполагая, что большинство сцен усредняются до того, что фотографы называют «средним серым», что, конечно, также может быть просто цветом, находящимся где-то посередине между светом и тенью. Короче говоря, ваш глюкометр на самом деле недостаточно умен, чтобы понимать разницу между черным, белым и серым, так что вы должны быть.

Режимы измерения

К счастью, большинство производителей зеркальных фотокамер (а также некоторые производители зеркальных фотокамер) были достаточно любезны, чтобы предоставить нам несколько вариантов, которые в сочетании с небольшим ноу-хау помогут компенсировать недостатки системы измерения отраженного света.Для большинства камер это означает три различных режима замера, каждый из которых полезен в определенных ситуациях, и ни один из них не полезен во всех ситуациях.

Три основных типа замера - это матричный (также называемый оценочным, многозонным, сегментным, сотовым или электроселективным замером, в зависимости от того, кто сделал вашу камеру и насколько круто вы хотите звучать, когда говорите о ее системе замера), центрально-взвешенный и точечный замер (у которого также есть родственник, известный как частичный замер).Вот краткое описание различий:

Матричный или оценочный замер

Нет, вам не нужно принимать красную таблетку, чтобы понять матричный замер. На самом деле это очень простая концепция: измеритель делит сцену на зоны, а затем анализирует каждую зону на наличие бликов и теней. Затем он берет среднее значение для всех зон и определяет экспозицию на основе этого числа. Хотя идея проста на первый взгляд, матричные измерительные системы на самом деле используют сложный алгоритм, и большинство производителей делают это по-своему, что держится в секрете от широкой публики.В зависимости от производителя матричные системы учета могут иметь в среднем всего несколько зон или более тысячи из них. Принимаются во внимание другие факторы, помимо света, такие как точка в сцене, на которой вы сфокусировались, расстояние между камерой и объектом и цвета в сцене. Nikon даже имеет встроенную базу данных с информацией об экспозиции для более чем 30 000 различных фотографий, на которые система замера может ссылаться при определении экспозиции для похожих сцен.

Центровзвешенный замер

Центровзвешенный замер придает наибольшее значение - обычно от 60 до 80 процентов - свету, который сосредоточен в круглой области в центре кадра. Углам придается гораздо меньшее значение, хотя они обычно в небольшой степени включаются в расчет. Некоторые камеры даже позволяют регулировать размер круга. Это обычно считается наиболее последовательной формой замера, поскольку большинство фотографируемых объектов находятся около центра кадра и редко попадают в четыре внешних угла.По этой причине центрально-взвешенный замер часто является системой замера по умолчанию, используемой многими наведенными и разнообразными камерами, которые не позволяют пользователю контролировать систему замера.

Точечный или частичный замер

Точечный и частичный замер работают по одной и той же базовой предпосылке: измеряется свет в гораздо меньшей части сцены (обычно в центре), и экспозиция устанавливается на основе этого показания. При точечном замере это обычно пространство, занимающее от 1 до 5 процентов всей сцены.При частичном замере пространство может составлять до 15 процентов сцены. В зависимости от производителя камеры, вы либо застряли в измерении от центра кадра, либо вы можете фактически сказать камере, с какой части кадра вы хотите, чтобы она снимала показания.

Точечный замер - это очень точный вид замера, который дает вам точные показания для очень небольшой части сцены, поэтому он наиболее полезен для съемки высококонтрастных сцен, где ваш объект может упасть в тень или быть размытым. очень яркими бликами.

Когда использовать матричный замер

Матричный замер

хорош для сцен с равномерным освещением и для использования во время прогулок, когда вам нужно быстро делать снимки. Поскольку зеркалки обычно имеют очень сложные системы матричного замера, это настройка по умолчанию для большинства фотографов, которую следует выбирать, когда не сразу очевидно, какой из других режимов будет лучше. Матрица - это считывание по принципу «установил и забыл», и, как правило, это лучший выбор, если вас не совсем устраивает идея возиться с вашей системой измерения.

Когда использовать центрально-взвешенный замер

Центровзвешенный замер - это наиболее подходящая настройка для портретов, поскольку она обеспечивает правильную экспозицию объекта («экспозицию для объекта»), не придавая большого значения фону. Это более предсказуемо, чем матричный замер, а значит, вы получите более стабильные результаты. Это требует немного дополнительных размышлений, чем матричный замер, и лучше всего подходит для сцен, где, как вы думаете, вам понадобится больше контроля над тем, где камера измеряет экспозицию.Если вы не хотите, чтобы фоновое освещение, например, влияло на вашу экспозицию, вам следует переключиться на центрально-взвешенный замер.

Хорошими примерами сцен, для которых выгоден центрально-взвешенный замер, являются высококонтрастные сцены, такие как сцены, снятые при ярком солнечном свете, особенно портреты на открытом воздухе, где правильная экспозиция вашего объекта важнее, чем экспозиция окружающего объекта.

Когда использовать точечный замер

Точечный замер - одна из тех настроек, которые в основном используются профессиональными фотографами.Однако, как только вы полностью поймете это, вы сможете использовать его для хорошего эффекта для снимков с подсветкой (например, замер лица объекта с подсветкой не позволит вашей фотографии превратиться в силуэт). Точечный замер также хорош для съемки объектов на расстоянии или для макросъемки, особенно когда объект не заполняет весь кадр. Вам действительно нужно проявлять осторожность при использовании точечного замера, потому что, хотя вы можете получить хорошо экспонированный объект, вы можете потерять остальную часть кадра.

Другими примерами ситуаций, в которых точечный замер может оказаться полезным, являются сцены, которые равномерно освещены, но где ваш объект значительно темнее или светлее, чем его окружение.Например, белая собака, снятая на темном фоне, или человек в черном, стоящий перед белым зданием. Ночная луна - еще один хороший пример объекта, который следует измерять точечно, поскольку это очень яркий объект на очень темном фоне. Если вы попытаетесь использовать матричный замер для съемки луны, вы получите яркий белый круг без каких-либо деталей.

Двухступенчатый затвор

Если вы отказываетесь от матричного / оценочного замера, вам, вероятно, потребуется использовать функцию «двухшагового затвора» на вашей камере.Это функция, которая позволяет вам заблокировать показания счетчика вашей камеры на определенный период времени (удерживая кнопку затвора). Это удобно, потому что центрально-взвешенный замер - это всего лишь центрально-взвешенный замер, и вы не можете использовать его для измерения объекта вне центра (то же самое верно и для многих точечных замеров, в зависимости от производителя). Вместо этого вам нужно будет расположить объект в центре кадра, снять показания, затем перекомпоновать и сделать снимок. Посмотрите, как здесь.

Если у вас есть цифровая зеркальная фотокамера, другой вариант для вас - функция фиксации автоэкспозиции.

Не забудьте компенсацию экспозиции

Компенсация экспозиции (EV) может помочь улучшить ваши фотографии, если вы используете режим замера, который постоянно кажется переэкспонированным или недоэкспонированным. Помните, что на самом деле это общая проблема со всеми встроенными измерителями камеры, поскольку они могут измерять только количество света, отраженного от объекта, а это означает, что они подвержены ошибкам. Для некоторых типов сцен всегда потребуется некоторая компенсация экспозиции, независимо от того, какой режим замера вы выберете.Например, снежные пейзажи или пляжи с очень белым песком обычно недоэкспонированы и требуют компенсации экспозиции не менее 1 ступени.

Так какой режим лучше?

Это возвращает меня к первоначальному вопросу: какой из этих режимов измерения является лучшим? Что ж, как и почти на все вопросы о фотографии, ответ будет звучным: «в зависимости от обстоятельств». В большинстве случаев вы, вероятно, захотите выбрать центрально-взвешенный или матричный замер, при этом решение будет приниматься в зависимости от типа освещения в сцене и ваших собственных предпочтений.Сцены с низкой контрастностью / равномерным освещением, особенно когда вы предпочитаете не проводить выборочный замер для вашего объекта, лучше всего снимать с помощью матричного замера. Сцены с более высокой контрастностью, особенно те, для которых лучше всего подходит выборочный замер на вашем объекте, лучше всего снимать с центрально-взвешенным замером. Что касается точечного замера, оставьте его для сцен с подсветкой и для тех снимков, где у вас есть дополнительное время для экспериментов.

Замер экспозиции - сложная задача в освоении, и, как и большинство других технических аспектов фотографии, ее лучше всего преодолевать с помощью большого количества проб, ошибок и потраченных впустую кадров.И если вы похожи на многих любителей, вы можете просто установить его и забыть об этом и придерживаться матричного замера, поскольку это режим, который позволит вам преследовать снимки и захватывать их на лету, а не думать об измерении каждого выстрелил, прежде чем вы его сделаете. В конце концов, живые субъекты не стремятся оставаться на одном месте. Малыши и домашние животные известны тем, что отказываются от своих милых выходок, пока вы заняты измерением и перекомпоновкой. Так что не переключайтесь с матричного замера только потому, что чувствуете необходимость попробовать что-то другое.Вместо этого дождитесь тех снимков, которые кажутся нелегкими, или того места, которое, кажется, дает вам неизменно плохие результаты. Знайте различные ситуации, в которых подходит каждый режим измерения, и будьте готовы переключиться, когда возникнет ситуация. Экспериментирование - это хорошо, но не теряйте из-за этого никаких картинок.

Большинство людей думают, что этот пост классный. Что вы думаете?

Матричный замер

© 2005 KenRockwell.com

Матричный измеритель Nikon

Далее Стр. >>

перейти сразу к пояснительной коммерческой литературе >>

подробнее информация о ночной фотосъемке >>

перейти прямо к наконечникам дозатора внизу страницы >>

См. Также Экспозиция и цифровая экспозиция

Осторожно : Если вы снимаете пленку для печати, на снимках вы видите экспозицию ничего сделать с экспозицией, которую вы сделали в камере.Воздействие - это проблема ваша часовая лаборатория младший. техник средней школы, а не ваша техника или ваш отрицательный. Игнорировать этот раздел полностью или снимать прозрачные пленки вместо. Только снимая на прозрачные пленки или выполняя свою собственную лабораторную работу, вы сможете вы сможете контролировать свои конечные результаты.

Если вы у вас проблемы с экспонированием ваших отпечатков, скорее всего, из-за того, что они были напечатаны, а НЕ как они были разоблачены.

Если вы видеть мутные, тусклые, зернистые или светлые тени без деталей на ваших отпечатках значит, у вас недоэкспонированный негатив; в противном случае единственная причина печати будет слишком темным, если он был напечатан неправильно.

ВВЕДЕНИЕ

Превосходный матричный измеритель - основная причина выбрать Nikon среди других брендов.

Nikon's Матричный замер, представленный как «Автоматический мульти-шаблон» (AMP) измерения в камере FA в 1983 году, был первым в мире измерителем, который на самом деле измеренная экспозиция, а не просто свет.Это один из самых важных достижения в фотографической технологии. Этот счетчик умеет делать белый цвет снег или песок выглядят белыми, в отличие от обычного экспонометра. все выглядит средним 18% серым. Применяет систему зон автоматически попытаться получить правильную экспозицию в сложных и контрастных ситуации. При съемке в спешке в быстро меняющихся условиях в этом весь смысл использования камеры небольшого формата, такой как Nikon, Нет лучшего способа измерить экспозицию.

An пример слишком большого контраста сцены в полдень.

Нет счетчика может исправить плохое освещение или слишком высокий коэффициент освещения. Это смущает многие думают, что их счетчики неисправны, хотя счетчик идеально. Если у вас есть проблемы с размытием бликов, даже если ваш объект хорошо экспонирован или тени слишком темные, даже если основной предмет в порядке, ваша проблема в слишком большом контрасте в вашем освещение, а не ваше воздействие.Для фотографий с людьми используйте свой Nikon мигают при любых условиях, и вы, вероятно, улучшите большинство из них проблемы.

Освещение является важнейшим техническим и художественным аспектом живописи, искусства и фотография. Другие уже много писали об освещении, поэтому я не буду попробуйте продублировать это здесь. Мне нравится писать о вещах, которые ты не можешь найти в любом другом месте. Крайне важно, чтобы вы научились быть чуткими к качество света, и научитесь терпеливо ждать его.Это очень, очень важно!

Все другие крупные производители SLR примерно с 1990 года подражали этому измерителю. под разными именами. Canon называет это «оценочным» и большинство производителей фотоаппаратов хвастаются этим, указывая, сколько датчиков они использовать. Даже Leica пытается скопировать это. Сегодняшняя Leica R8 включает в себя такое же техническое совершенство, как у Nikon FA 1983 года.

количество датчиков неважно. Мудрость, которая заложена в прошивку который интерпретирует данные с датчиков, это то, что важно.

оригинальный Nikon FA имел всего 5 датчиков замера. Сегодня даже матрица F100 метр работает с теми же 5 основными датчиками и добавляет только 5 точечных датчиков в микс для точной настройки. Превосходный Canon Rebel 2000 утверждает, что 35 датчиков; Я по-прежнему предпочитаю программирование измерителя Nikon. У Nikon N90 был целый куча сенсоров прямо в самом центре изображения, что позволяет впечатляющее количество датчиков, но не имеет ничего общего с измерителем способность.С измерителем N90 все в порядке; просто N90 звучит как игрушка, когда бежит.

Цветной матричный измеритель F5 должен быть необычным. Вот почему Canon фотограф по контракту Артур Моррис сказал, что лучшая камера в мире это Nikon F5. Я не пробовал, потому что если бы и пробовал, то уверен, что заведу до необходимости таскать F5 повсюду. Я упрямый не пробуя F5, вам не обязательно. Точность измерителя - самое главное аспект качества изображения, созданный камерой, и почему я снимаю с Nikon.

Это статья относится к обычному матричному измерителю, введенному в FA в 1983 и продолжается по сей день во всех зеркальных фотокамерах Nikon AF.

ОСНОВНОЙ ПОЯСНЕНИЕ

см. полная оригинальная документация здесь >>

Угадай тип вашего объекта

Матричный измеритель сначала пытается угадать, что вы фотографируете (сложная часть), а затем выполняет соответствующий расчет экспозиции (простая часть.)

Вы возможно, читал, что матричный измеритель сравнивает показания освещенности с "более 30 миллионов миллиардов миллиардов хранящихся на борту изображений »или другие ерунда. Этих изображений нет в камере. Что делает камера, так это использовать опыт профессиональных фотографов и анализировать много-много фотографий (это ваш номер 30 000), чтобы помочь программе прошивка камеры, чтобы распознать, какую фотографию вы пытаетесь сделать сделать.После того, как он классифицировал ваше изображение, он сможет сделать лучшее расчеты для вашей экспозиции.

камера классифицирует изображения, как показано на странице 5 документации.

Солнечный свет белые значения

Эти метров, все также используют очень важное наблюдение: солнце всегда примерно так же ярко в ясный день, как и в любой другой ясный день. Если камера видит что-то выше яркости серой карты при солнечном свете (LV15), он знает, что что-то видит светлее серого.Он знает это, потому что достаточно умен, чтобы знать, что солнце не просто стало вдвое ярче.

Когда видит то, что нужно сделать светлее, сознательно "передерживает" по сравнению с тупым измерителем, так что легкие предметы выглядят светлыми.

Это простое применение системы зон; если счетчик что-то видит две остановки выше, где будет серая карта при дневном свете (LV15 + 2 ступени = LV17) тогда он знает, что нужно "передержать" этот участок две остановки, чтобы он выглядел не серым, а белым.

Если Матричный измеритель видит действительно яркие сегменты, скажите что-нибудь выше LV 16-1 / 3, он их просто игнорирует. Он знает, что они представляют собой яркие блики или прямых солнечных лучей, и не следует использовать их для расчета экспозиции. Это вместо этого придает больший вес другим сегментам.

Абсолютный уровни освещенности

угадать тип вашего объекта и определите, что на самом деле белое при солнечном свете Матрица необходимо знать абсолютный уровень освещенности вне камеры .Помнить что свет внутри камеры будет отличаться от уровня освещенности вне камеры в зависимости от светосилы (диафрагма) вашего объектива.

Для этого Матрице необходимо считывать истинное значение диафрагмы объектива. Камера FA считывала это со специальным новым выступом на задней панели AI и новых линз. Камеры автофокусировки прочтите это в электронном виде. Другим камерам это не нужно, так как они не пытался угадать, какой объект вы фотографируете и, следовательно, были счастливы, только зная, сколько света прошло через ваш объектив на фильм.

Для Например, Матрица знает, насколько яркий дневной свет, поэтому она знает, видит ли он что-то достаточно яркое, чтобы быть ярким песком на ярком солнце, оно знает чтобы добавить экспозицию, чтобы он выглядел светлым, а не просто серым.

Если камера не может определить фактическую максимальную диафрагму объектива, тогда она не может определяет абсолютные уровни освещенности и не может выполнять матричный замер.

Абсолютный муфта максимальной апертуры

Руководство Объективы AI имеют специальный внутренний механический соединительный выступ на задней панели. объектива, который сообщает F4 и FA, какова точная максимальная диафрагма, например, f / 4 или f / 2.8. Все объективы AF имеют одинаковые механические выступы для FA и F4 (спасибо, Nikon), а также электронные контакты для Камеры AF.

Черт, камера также хочет знать ослабление света объектива, и я думаю это также закодировано в глубине механического выступа. Камера использует это, чтобы получить правильные показания для сегментов счетчика по сторонам Изображение. Это полностью отличается от выступа на внешнем отверстии. кольцо, которое сообщает камере отношение между диафрагмой, которую вы установить на объектив и максимальную диафрагму.Я не думаю, что какие-то камеры были когда-либо предназначенные для механического считывания спада, так же как и линзы AI иметь механический выступ для привязки фокусного расстояния объективов к камерам которые никогда не строились.

Все Камеры автофокусировки считывают диафрагменное число через электронные контакты. За исключением F4, ни у одной камеры с автофокусировкой нет щупа для считывания механического выступа с задней стороны объективы с ручным управлением, поэтому все камеры с автофокусировкой (кроме F4) будут вернуться к центрально-взвешенному при установке объектива с ручной фокусировкой или телеконвертера на них.Это дефект конструкции автофокусных камер, вероятно, спроектированный чтобы заставить вас покупать новые объективы AF.

я верю что линзы AF также сообщают Matrix о спаде освещенности чтобы можно было точнее измерить углы изображения.

Использование с телеконвертерами

Единственный способ получить настоящий матричный замер на камере с автофокусом - это использовать TC-14E или TC-20E (или новые версии "II").Они работают только с экзотические телеобъективы AF-I и AF-S.

Есть нет другого способа получить настоящий матричный замер с другими TC на камерах AF кроме F4.

Получить Матрица с объективами ручной фокусировки на FA или F4 вам понадобится TC, который к нему добавлен еще один датчик, чтобы связать информацию об абсолютной апертуре механически. У TC-201 есть эта муфта. В TC-200 нет. Руководство Фокусные TC не дают ни автофокуса, ни матричного замера при использовании на Камеры AF.

Как ни странно это означает, что для получения матричного замера с любым объективом, кроме AF-I или объектив AF-S и телеконвертер, вы должны использовать старый F4 или FA и TC-201 или TC-301 (или я думаю, TC-14A или B). В противном случае вы не сможете получить Матрицу с телеконвертером и любой другой автофокусной камерой!

Когда вы не можете установить матрицу на камеру, она по умолчанию будет центровзвешенной, если вы выбрали Матрицу. Большинство фотоаппаратов с автофокусировкой сообщают вам об этом по шкале замера индикатор.В FA нет индикатора для шаблона измерения.

От что я видел, телеконвертеры со скидкой, такие как Kenko PRO, Tamron, Sigma и Tokina неправильно связывают максимальную диафрагму с камерами AF и иногда сбивает Матрицу с толку, особенно при ярком свете. Если ваш TC позволяет вам достичь отмеченной максимальной диафрагмы на вашей камере AF у вас неправильная муфта . Камера автофокуса должна показывать только один или на два стопа меньше максимальной диафрагмы камеры, чем указано на объективе когда используется TC.

Что о 3D-замере и объективах D?

Вы Можете смело игнорировать это, если покупаете линзы бывшие в употреблении.

D линзы помогите измерителю немного угадать, что вы пытаетесь сфотографировать. Это имеет очень небольшой эффект.

Потому что впечатлительные люди ошибочно полагают, что линзы D служат прекрасным Вы можете купить по низкой цене идеальные линзы без D, которые используются сегодня.

В разработке преднамеренные испытания линз D и не D с одним и тем же объектом на одном и том же раз уж разницы не увидел. Единственный раз, когда я увидел разницу делает то, в чем они хороши: делает фото со вспышкой прямо в зеркало.

Единственный производимый сегодня объектив без D AF - это прекрасный 50 мм f / 1,8. AF. Это выгодная сделка.

3D замер можно смело игнорировать.

Цвет Матричный замер

F5 повышает ставку, добавляя чувствительности к цвету.Это, в отличие от 3D, очень важный. Это позволяет F5 сделать желтый цвет таким светлым, каким он должен быть, и красный настолько темный, насколько это должно быть.

Цвет, вместе со всеми сегментами в измерителе F5, также позволяет камере угадайте, что ваш объект более точно, что, в свою очередь, позволяет камере чтобы применить к фотографии потенциально более точный алгоритм замера.

Это Эта функция уникальна для F5 среди всех пленочных фотоаппаратов.

СОВЕТЫ

Когда использовать Matrix

Проще всего доверить во всем счетчик Матрица; Так и будет быть правым чаще, чем способность большинства людей отвергать общепринятые метр.

Чтобы понять как работает матричный замер, требует знания системы зон (см. книги в справочном разделе), а также электромобиль и низковольтные системы.Как только вы это поймете, прочтите документация на счетчики. Сегодня Nikon не разглашает такую ​​широкую огласку, что прискорбно, потому что без этой информации намного сложнее чтобы узнать, как и почему счетчик Matrix делает то, что он делает.

Для технически свободно владеющие фотографами, матричный измеритель очень предсказуем и при необходимости легко компенсировать, но это намного сложнее, чем усредняющие метры. Эта сложность - вот что делает измеритель Matrix таким хорошим, но также и то, что затрудняет обучение и почему некоторые фотографы до сих пор не верю этому.

Когда и как пользоваться flash

Использование Заполняющая матрица постоянно мигает, если только вы специально не хотите, чтобы объект выделен или остановлен при слабом освещении. Возможности матрицы Nikon чтобы сбалансировать вспышку и естественный свет непревзойденно. Используйте синхронизацию SLOW REAR режим в помещении, чтобы фон выглядел естественно.

Использование настройка матрицы, которая на старых вспышках (SB-22, SB-23) является настройкой по умолчанию. настройки и на новых вспышках (SB-28) отображаются символом TTL и маленький пятисегментный матричный символ на ЖК-дисплее вспышки.

Марка убедитесь, что у вас достаточно мощности и дальности действия вспышки в очень контрастных местах (как съемка на солнце), в противном случае выключите вспышку. Вот почему:

По контрасту света Матричный измеритель уменьшает экспозицию окружающего света на на 2/3 ступени, чтобы очень яркие блики были в пределах диапазон пленки, ожидая, что вспышка заполнит еще более темный тени. Обычно это дает отличные результаты, так как обычно у вас достаточно мощность вспышки, чтобы заполнить тени.

Если вы находятся на улице, а контрастные объекты находятся за пределами диапазона вспышки, включается ваша вспышка может дать недодержку на 2/3 ступени для всей сцены, поскольку окружающая экспозиция уменьшается, а вспышка не сможет заполнить тени! Не волнуйтесь, вы увидите недостаточное индикатор мощности вспышки мигает, если это произойдет. Только не предполагай, что только заливка будет слишком темной, потому что у вас также может быть рассеянный свет недоэкспонировано тоже на улице.Я потратил несколько рулонов за один раз, стреляя в деревья с подсветкой и игнорируя индикатор недостаточной мощности вспышки (быстро мигающий индикатор готовности) думая, что будет только заливка немного темнее. Все кадры были слишком темными; Я должен был просто повернуться выключить вспышку.

Вы можете подтвердить этот эффект, просто направив камеру на очень контрастный сцена. Включите и выключите вспышку, соблюдая указанную экспозицию. на метр.Вы увидите уменьшение экспозиции при повороте вспышки. на очень контрастном свете.

Что об использовании фиксации AE в Matrix?

Это работает просто хорошо. Я делаю это, хотя и редко.

Матричный измеритель работает, предварительно угадывая, что вы фотографируете (сложная часть), а затем соответствующим образом установите экспозицию (простая часть).

Если вы привязать его к чему-то еще, тогда гораздо менее вероятно, что счетчик может угадай правильно, каков твой настоящий предмет.Если вы достаточно сознательны чтобы зафиксировать экспозицию, лучше делать это с центрально-взвешенным метр.

Первая матричная камера FA не имела кнопки блокировки именно по этой причине.

Субъекты что может обмануть матрицу

Матричный измеритель настраивается более 20 лет. Это о единственные субъекты, которые обманывают его сегодня:

1.) Преимущественно светлые объекты без прямого солнечного света. Поскольку эти недостаточно яркие в абсолютном выражении (LV16 или выше) Матрица не может догадаться, что они должны быть легкими. Они будут отображаться серыми. Если у вашего объекта есть и темные, и светлые участки у Матрицы все в порядке. Если все изображение представляет собой белую карточку в оттенок, то вам все равно придется набрать + компенсация, чтобы белые карты выглядят белыми.

2.) Яркое пасмурное небо. Они достаточно темные, что измеритель не может сказать что вы хотите, чтобы они выглядели почти белыми на вашем изображении, потому что они ниже LV16. Вам нужно будет набрать + 1 или даже +2 компенсации, если яркое серое небо занимает большую часть вашего изображения, говорят, фотографируя летающих птиц на фоне ярко-серого неба.

3.) Глубокие или темные фильтры. Помните, что измеритель должен знать абсолютное Световая ценность предмета, как объяснено выше в разделе «Абсолютные уровни освещенности.«

Если вы наденьте на объектив темный фильтр, например поляризатор, тогда вы можете обмануть матрица, заставляющая думать, что у вас другой предмет, потому что пропускание фильтра - , а не , переданное в матрицу метр.

Если вы наденьте фильтр на линзу, вы только что запутали матричный измеритель. Свет фильтры, такие как УФ, световой люк или A2 (81A), поглощают только треть стопа самое большее, поэтому в худшем случае эти фильтры будут вносить ошибку 1/3 прекратите недоэкспонирование на снегу или других очень ярких сценах.Вы можете игнорировать это, и я делаю.

Однако рассмотрим поляризатор с коэффициентом фильтрации 2 ступени. С поляризатором ваша камера увидит то, что она считает LV15, глядя на яркий песок или снег, вместо правильного LV17. Из-за этого счетчик не может скажите, что на вашем изображении есть яркий, залитый солнцем белый цвет, и вы можете получить непреднамеренная недодержка.

я не слишком беспокоюсь об этом, но опять же, я не часто использую поляризаторы.

Помните это при очень ярких условиях.

Вы может потребоваться выполнить считывание матрицы вручную без фильтра, блокировка автоэкспозиции, которая чтения, а затем добавить этот коэффициент фильтра в качестве значения компенсации после добавление фильтра. На самом деле, если вы собираетесь пойти на такие неприятности вы также можете использовать точечный измеритель Pentax и камеру обзора, но это действительно иллюстрирует потенциальные проблемы.

Это еще одна причина выбрать поляризаторы марки Nikon: они теряют всего 1-1 / 3 остановки света, а не 2, как это делают большинство других поляризаторов.

4.) Предметы средней освещенности на солнце, например, калифорнийская штукатурка. Для того, что вы хотите визуализируется как зона VI, светлая, но не белая, некоторые из самых ранних Матричные и AMP-индикаторы сделали их немного темнее, ближе к зоне 18%. V. В этих случаях вам нужно было набрать примерно +2/3 компенсации. Современное Матричные измерители (F100) вроде бы подходят для этих предметов.

Который с какими объективами камеры дают матричный замер?

Все современные камеры с автофокусировкой, а также большинство более старых, дают матричный замер с все объективы AF.Ни один из них, кроме F4, не может делать это с ручной фокусировкой. линзы.

Nikon умышленно искалечили камеры автофокуса, кроме F4, чтобы они только выполните центрально-взвешенный замер с объективами с ручной фокусировкой. Никон наверное сделал это, чтобы побудить вас покупать новые объективы с автофокусом, чтобы очень важная матрица замера. Камера F4 AF и ручная фокусировка FA камеры имеют механические кодировщики, позволяющие этим камерам считывать максимальное абсолютное значение диафрагмы от выступа на объективе.Это необходимо для матрицы функционировать. Поскольку все другие камеры с автофокусировкой не имеют этих кодировщиков, они не могут дают матричный замер с ручными объективами.

Есть фракции, которые прикрепляют чипы к объективам с ручной фокусировкой, чтобы обмануть автофокусировку. камеры в матричный замер. Вероятно, они работают.

Nikon добавляет фишки к двум ручным объективам: старому 500mm f / 4 P AI-s и новому 45mm f / 2.8 P, так что эти два объектива однозначно дают матричный замер на все камеры AF.

Получить для матричного замера с объективами с ручной фокусировкой используйте камеру F4 AF, или камера FA с ручной фокусировкой.

Все Объективы AI и AI-s с ручной фокусировкой и AF, AF-I и AF-S обеспечивают матричный замер на FA и F4. Единственные, которые этого не делают, - это объективы с предварительным искусственным интеллектом, которые были раньше. 1977.

до 1977 г. линзы, преобразованные в AI, не будут давать матричный замер на F4 или FA, если к задней части объектива не добавляется специальный выступ.Вы можете преобразовать древний объектив AI примерно за 25 долларов, но это то же самое парень хочет около 200 долларов, чтобы добавить этот специальный наконечник. Забудь об этом.

Также объективы с ручной фокусировкой обеспечивают автоматизацию только с ручным управлением и предпочтительной диафрагмой в лучшем случае на камерах AF. Никто не получает предпочтительный затвор или программу режимы с ручными объективами на камерах AF.

Камера FA поддерживает все режимы P, S, A и M для работы со всеми объективами. новее 1977 г.Это потому, что Nikon все еще достаточно хорош, чтобы гарантировать что все новые объективы AF по-прежнему имеют все механические выступы для соединения к старым камерам. Фактически, последний объектив AF-S 80-200 f / 2.8 не только безупречно работает с камерой FA, у нее также есть проушина для установки FA в скоростной программный режим для телеобъективов.

Далее Страница>

Смотреть здесь для получения дополнительной информации о ночной выдержке

См. заводская матричная документация здесь

Назад к началу страницы

Матрица купольной ИК-камеры 2 МП, Тип обзора: день и ночь, Дальность действия камеры: 30 м,

Матрица купольной ИК-камеры 2 МП, Тип обзора: День и ночь, Дальность действия камеры: 30 м, | ID: 22111315748
Уведомление : преобразование массива в строку в / home / indiamart / public_html / prod-fcp / cgi / view / product_details.php на линии 290

Спецификация продукта

915 915 30 м & Night
Марка Матрица
Технология камеры IP-камера
Разрешение камеры 2 МП
Диапазон камеры
Название / номер модели SATATYA MIDR20FL28CWS
Стиль камеры Купол

Описание продукта

1/2.SONY - CMOS 8 дюймов (технология Exmor - серия STARVIS) 2 МП, 0 люкс с включенным ИК-светодиодом Горизонтальное поле зрения: 113 градусов ИК-диапазон до 30 метров Видеоаналитика: отключающий трос, обнаружение вторжений и обнаружение движения Поддержка CompressionPoE, хранилище NAS, SD-карта (512 ГБ), поддержка Quad Stream, True WDR, 2D- и 3D-шумоподавление, адаптивная потоковая передача, интеллектуальная потоковая передача и рентабельность инвестиций 3400 IP-камера Professional Series9 3000000866SATATYA MIDR20FL28CWS2MP Купольная ИК-камера (объектив 2,8 мм) IK10, IP66, BIS , CE, FCC и RoHS

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2009

Юридический статус Фирмы Физическое лицо - Собственник

Характер бизнеса Оптовик

Количество сотрудников от 11 до 25 человек

Годовой оборот5–10 крор

Участник IndiaMART с февраля 2016 г.

GST19ABRPL9764G1ZT

Созданная в 2009 году, GS Enterprises была авторитетным названием страны, занимающейся дистрибьюцией, оптовой и розничной торговлей такими продуктами, как камера видеонаблюдения , биометрическая система, сканер отпечатков пальцев и система распознавания радужной оболочки глаза. Помимо этого, мы предлагаем общую серию этих изделий в соответствии с объемом опыта, который мы смогли накопить за годы нашей самоотверженной работы.Кроме того, мы предлагаем широкий ассортимент этих товаров, основанный на безупречной и проницательной самоотдаче нашего наставника г-на Гаурав Лаккара.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

OpenCV для калибровки «рыбий глаз» python

5 октября 2020 г. · [2] Документация OpenCV для калибровки камеры.Подписка и загрузка кода Если вам понравилась эта статья и вы хотите загрузить код (C ++ и Python) и примеры изображений, использованных в этом сообщении, подпишитесь на нашу рассылку новостей. Вы также получите бесплатное руководство по компьютерному зрению. В нашем информационном бюллетене мы делимся учебными пособиями и примерами OpenCV ... исправить нестабильные неискаженные изображения рыбьего глаза * удалить артефакты при (не) искажении изображений рыбий глаз с большими значениями коэффициента искажения * Фиксированные предупреждения о преобразовании типов * исправленные конечные пробелы. Пошаговое руководство по калибровке камеры с использованием OpenCV с кодом, общим для C ++ и Python.Вы также поймете значение различных шагов. Камера, когда она используется в качестве визуального датчика, является неотъемлемой частью нескольких областей, таких как робототехника, наблюдение, исследование космоса, социальные сети, промышленная автоматизация и даже ... Предыдущее руководство: Калибровка камеры с помощью квадратной шахматной доски Следующее руководство: в реальном времени оценка позы текстурированного объекта Камеры существуют уже давно. Однако с появлением в конце 20 века дешевых камер-обскур они стали обычным явлением в нашей повседневной жизни.К сожалению, эта дешевизна имеет свою цену: значительные искажения. B) результат fisheye :: undistort Изображение модели камеры с рыбьим глазом (все возможные коэффициенты (k_1, k_2, k_3, k_4) искажения типа «рыбий глаз» были оптимизированы при калибровке) c) исходное изображение было оптимизировано. захвачено объективом «рыбий глаз» Если вы используете откалиброванную камеру «рыбий глаз», например, нашу, из файла калибровки необходимо загрузить два дополнительных параметра. 1. 2. r = CalibrationParams.getNode ("R"). Mat () new_camera_matrix = CalibrationParams.getNode ("newCameraMatrix").mat () После этого две матрицы сопоставления предварительно вычисляются путем вызова функции cv2.fisheye.initUndistortRectifyMap () as (предполагая, что обрабатываемые изображения имеют разрешение 1080P):

Объект CAD известен, и мы НЕ стремимся к общности, например класс всех стульев. Мы могли бы заставить пользователя расположить камеру приблизительно в определенной позе (расстояние от ... Сканирование зависимостей цели gen_opencv_python_source [17%] Создание файлов для привязок Python и документации Связывание статической библиотеки CXX../../lib/libopencv_perf_stitching_pch_dephelp.a Python OpenCV OpenCV-Python ス テ レ オ マ ッ チ ン グ fisheye С момента последнего обновления прошло более года. OpenCV-Python Tutorials の 「カ メ ラ 校正 へ の 補足 が 記述 が 増 え 別 記事 と し て 書 き 直 た。 Rakali (Версия 0.0.11) Rakali - это библиотека изображений и набор инструментов для видеокамер. Он предоставляет ряд примитивов камеры, помогающих с калибровкой моно- и стереокамер, обработкой изображений и обнаружением объектов. Набор функций калибровки, используемых приложением Stereo Camera Calibrator, обеспечивает рабочий процесс калибровки стереосистемы.Вы можете использовать эти функции непосредственно в рабочем пространстве MATLAB ®. Список функций калибровки см. В разделе Калибровка одиночной и стереокамеры. OpenCV: калибровка камеры и трехмерная реконструкция OpenCV: модель камеры «рыбий глаз» 歪 み な し カ メ ラ 画像 の 座標 変 換 - примечание aoirint カ メ ラ 座標 歪 み 補正 / Коррекция искажений カ メ ラ 座標 変 OpenCV K = np.array ([] , 1, 240], [0,… калибровка камеры opencv python (3) 私 は OpenCV 3.0.0.dev で 使 わ れ 魚 眼 カ メ ラ モ り 組 ん で link の 書な 説明 」の 部分 と 魚 が み モ デ ル 化 し た 式 も 読 ん だ こ と が。 Мы представляем два простых подхода к калибровке настройки стереокамеры с разнородными линзами: широкоугольный и широкоугольный объектив типа« рыбий глаз ». узкоугольный объектив в левой и правой сторонах соответственно.Вместо использования обычного черно-белого рисунка в виде шахматной доски мы создаем встроенный рисунок в виде шахматной доски, комбинируя два рисунка разного цвета. В обоих подходах мы разделяем захваченные стереоизображения ... 05 октября 2020 г. · В предыдущем посте мы рассмотрели геометрию формирования изображения и узнали, как точка в 3D проецируется на плоскость изображения камеры. Модель, которую мы использовали, была основана на модели камеры-обскуры. Единственный раз, когда вы используете камеру-обскуру, вероятно, это во время затмения.Модель […]

fisheye :: undistortImage () не работает. Что не так с моим кодом. - Форум вопросов и ответов OpenCV; opencv.jp - OpenCV: カ メ ラ キ ャ リ ブ レ ー シ ョ ン (Camera Calibration) サ ン プ ル コ ー ド - OpenCV: модель камеры «рыбий глаз»; Калибровка камеры и трехмерная реконструкция - документация OpenCV 2.4.13.2 Калибровка камеры и трехмерная реконструкция¶. Функции в этом разделе используют так называемую модель камеры-обскуры. В этой модели вид сцены формируется путем проецирования трехмерных точек на плоскость изображения с использованием преобразования перспективы.📷 📷 Стереокалибровка «рыбий глаз» с использованием OpenCV и C ++. opencv Stereo-Calibration fisheye Обновлено 3 июля 2016 г .; C ++; DanielArnett / 360-VJ Star 61 Code ... Проект Python на основе модуля OpenCV для моделирования камеры FishEye и устранения искажений полученных изображений. python opencv fisheye Обновлено 7 октября 2019 г .; Python ... 16 октября 2015 г. · Следующий вызов завершается успешно в python: err1, K1, d1, rvecs, tvecs = cv2.calibrateCamera (objpoints, limgpoints, frame_dims, identity, blank, flags = flags, ранние критерии = критерии) Следующие вызов с одинаковыми параметрами objpoints и limgpoints...

  • Геометрическое выравнивание, также называемое калибровкой, является важным компонентом системы камер кругового обзора. Этот шаг включает в себя как коррекцию искажения линзы «рыбий глаз» (LDC), так и перспективное преобразование. Для коррекции искажения «рыбий глаз» мы используем модель радиального искажения и удаляем «рыбий глаз» из исходных входных кадров, применяя обратный
  • b) результат fisheye :: undistortImage модели камеры «рыбий глаз» (все возможные коэффициенты (k_1, k_2, k_3 , k_4) искажения «рыбий глаз» были оптимизированы при калибровке) в) исходное изображение было получено объективом «рыбий глаз»; Рисунки а) и б) практически одинаковые.
  • 1 июня 2017 г. · Загрузите полный набор инструментов для калибровки камеры для Matlab: toolbox_calib.zip (308 КБ в архиве). Последнее обновление: 1 июня 2017 г. Для сообщений об ошибках, вопросов, предложений и комментариев, напишите мне jbouguet на gmail dot com.
    • b) результат «рыбий глаз» :: undistort Изображение модели камеры «рыбий глаз» (все возможные коэффициенты (k_1, k_2, k_3, k_4) искажения «рыбий глаз» были оптимизированы при калибровке) в) исходное изображение было снято с помощью объектива «рыбий глаз»
    • Как имитировать «рыбий глаз» Эффект линзы от openCV? Я ищу способы создать эффект объектива «рыбий глаз», посмотрел документацию для openCV, похоже, он содержит функции калибровки камеры для радиальных искажений, таких как «рыбий глаз».Возможно ли…
    • Pastebin.com - инструмент вставки номер один с 2002 года. Pastebin - это веб-сайт, на котором вы можете хранить текст в Интернете в течение определенного периода времени.
    • сравнение с моделью «рыбий глаз» в opencv / calib3d / Single Camera Calibration. Первый шаг к калибровке камеры - получить калибровочный образец и сделать несколько фотографий. OpenCV поддерживает несколько видов шаблонов, таких как checkerborad и круговая сетка. Также можно использовать новый шаблон с именем random pattern, вы можете обратиться к opencv_contrib / modules...
    • При отсутствии данных калибровки, особенно для полнокадрового «рыбьего глаза», вам потребуется вручную настроить параметры модели камеры, чтобы уменьшить искажение изображения, или использовать некоторые данные изображения, чтобы получить обратную сторону аппроксимации огибающей. параметры камеры.
    • Изучение OpenCV 的 第 11 章 Модели камеры и калибровка , 知道 每個 鏡頭 都有 鏡面 曲率 影響 攝影 的 結果 , 讓 處理所以 有 必要 做 相機 矯正 (Калибровка камеры)。
    • Подробное описание. Функции в этом разделе используют так называемую модель камеры-обскуры.Вид сцены получается путем проецирования трехмерной точки сцены \ (P_w \) на изображение p
    • Модель камеры «рыбий глаз» OpenCV (модель прямолинейной проекции) + искажение «рыбий глаз» Модель камеры «рыбий глаз» - это модель камеры, используемая для широкого поля зрения. камер обзора.
    • Я использую Intel Realsense T265 в среде OpenCV и Python. Я могу видеть видеопоток со стереокамер «рыбий глаз» и его положение, поэтому настройка с продуктом прошла хорошо. Моя проблема в том, что я хотел бы включить алгоритмы компьютерного зрения в свое приложение, поэтому мне нужны файлы калибровки камеры T265.
  • cv2.fisheye калибровка камеры (Python) python. рыбий глаз. калибровка. 1к. ... Калибровка линз "рыбий глаз" с использованием OpenCV, возвращающая нулевую матрицу искажений. c ++. opencv.
  • У меня есть некоторый опыт работы с системами воздушной робототехники и системой подвеса, включая систему кругового обзора, калибровку и приложение, автономную систему навигации, оценку состояния и контроллер.
    Тип матрицы фотоаппарата: типы, размер, разрешение, светочувствительность, уход

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Пролистать наверх
