Триплет 5: Диапроекционный Триплет-5 100/2.8 (Рогачевский з-д «Диапроектор») с самодельным 0.7х спид-бустером. Обзор от Родиона Эшмакова — Главная

Содержание

Диапроекционный Триплет-5 100/2.8 (Рогачевский з-д «Диапроектор») с самодельным 0.7х спид-бустером. Обзор от Родиона Эшмакова

Материал по Триплет-5 100/2.8 специально для Радоживы подготовил Родион Эшмаков (подпишись на Instagram!).

Адаптированный Триплет-5 100/2.8 с двумя вариантами хвостовиков: с резьбой М42 и с самодельным 0.7х спид-бустером для беззеркальных камер. Увеличить.

Триплет-5 100/2.8 — распространенный диапроекционный объектив среднего качества. Объективами Триплет-5 100/2.8 и Триплет-5М 100/2.8 комплектовались белорусские диапроекторы «Пеленг-500» (а также 600 и 700) и казанские проекторы «Протон», причем в обоих случаях оптика изготавливалась по месту производства проекторов – на заводе «Диапроектор» и КОМЗ, соответственно. Триплет-5 и Триплет-5М — это разные объективы, они отличаются исполнением корпуса и их линзы невзаимозаменяемы, хотя и имеют равные диаметры. С Триплет-5М у меня связан неприятный опыт, когда идеальный с виду линзоблок совершенно не давал изображения адекватного качества, что свидетельствует о большом разбросе качества этих объективов.

Проекционные Триплеты часто становятся мишенями для переделки в съемочный объектив (1, 2) «охотниками за боке» из-за сходства со знаменитым «пузырятором» Meyer-Optik Trioplan 100/2.8. Однако известные варианты адаптации едва ли заходили дальше установки линзоблока в какой-нибудь Гелиос-44м, что не вполне корректно из-за малого диаметра его диафрагмы. В этой статье я расскажу о своем опыте качественной адаптации и применения объектива Триплет-5 производства завода «Диапроектор».

Технические характеристики:

Оптическая схема — Триплет Кука;
Фокусное расстояние — 100 мм;
Относительное отверстие — 1:2.8;
Требуемый диаметр диафрагмы — 35 мм;
Покрываемый формат — вплоть до 6×7 см;
Особенности — проекционный объектив, не имеет собственный фокусера и диафрагмы.

Адаптация объектива. Спид-бустер для Триплет-5

Триплет-5 имеет очень простую конструкцию в виде металлической гильзы с линзами, установленной в пластиковом корпусе. Я не стал сохранять ничего от первоначального вида объектива и изготовил с помощью токаря по собственным чертежам новый линзоблок, в который помещались линзы и залинзовая многолепестковая диафрагма. Также я решил не связываться с установкой диафрагмы в «правильном» положении, поскольку этот объектив очень чувствителен к ошибкам межлинзовых расстояний, да и места между линзами у него не так много – практически «впритык». Более того, Триплет-5 имеет отношение ЗФО/ФР (ЗФО — задний фокальный отрезок) —> 1, потому установка диафрагмы внутрь для него не столь принципиальна.

Многолепестковая залинзовая диафрагма отлично смотрится и работает.

При сборке линзоблока Триплет-5 были устранены все заводские недочеты, связанные с отсутствующим или низкокачественным чернением внутренних поверхностей; добавлена резьба под фильтры М58х0.75 мм.

Линзоблок был установлен в макрогеликоид М65-М65, обеспечивающий надежную и плавную фокусировку в диапазоне от бесконечности до МДФ ~0.5 м. Для установки объектива на камеру был изготовлен хвостовик с резьбой М42 с рабочим отрезком, совместимым со всеми современными камерами.

Мысль, что Триплет-5 легко кроет средний формат, породила идею изготовления для этого объектива спид-бустера под байонет Sony E, который позволит «собрать» рабочее поле в кадр 36х24 мм, а также увеличить светосилу. Изначально предполагалось использование залинзового ахромата-дублета с ФР ~150-200 мм, но подобная система чересчур страдала бы полевыми аберрациями. Зато подвернувшийся под руку линзоблок Индустар-55У 140/4.5 (кстати, это и есть тот экземлпяр) подошел практически идеально: установленный в залинзовом положении, он обеспечивал приращение 1 ступени светосилы (т.е. работал как 0.7х спид-бустер) при сохранении приемлемого качества изображения и сносном виньетировании (об этом далее).

Объектив Триплет-5 и сменные хвостовики: с резьбой М42 и 0.7х спид-бустер с креплением Sony E.

Таким образом, с самодельным бустером Триплет-5 превращается в семилинзовый 70/2 объектив — и подобных по схеме извращений не производили ни на одном заводе. Хвостовик с линзоблоком бустера выполнен с резьбой М42, которая позволяет поставить любой другой байонет помимо Sony E (точнее, почти любой — EOS M, Nikon Z, MFT).

Триплет-5 с бустером — в варианте «70/2».

Триплет-5 с бустером в варианте «70/2» напросвет желтит, но вряд ли это будет вас заботить больше всего 🙂 .

Выполненная процедура адаптации при довольно большой ресурсоемкости позволила создать уникальный в своем роде модульный объектив: «Триплет-5 100/2.8 — 70/2». В виде «100/2.8» объектив совместим с большинством современным систем, включая среднеформатные беззеркалки. Для меня этот вариант особенно привлекателен для использования с шифт-адаптером. В экстремальной модификации «70/2» (вы видели триплет с F/2?) работает с полнокадровыми беззеркальными камерами.

Оптические свойства

В варианте «100/2.8» на открытой диафрагме Триплет-5 имеет посредственную резкость в центре кадра с выраженным падением её к краям кадра; причинами тому служит высокий уровень сферических аберраций, комы и астигматизма. При диафрагмировании на 1 ступень объектив становится не хуже Tessar 105/3.5 T в центральной области кадра, но все еще сильно уступает ему в качестве изображения по краю кадра. Наилучшим образом аберрации Триплет-5 исправляются лишь к F/8-F/11. Таким образом, в диапазоне F/2.8-F/3.5 Триплет-5 пригоден для ограниченного ряда сюжетов, где допустима мягкость изображения, с F/8 объектив пригоден для съемки пейзажей.

После чернения прочих мер по светозащите объектив хорошо работает при обычных условиях освещения и гораздо меньше боится контрового света. Контраст изображения соответствует уровню хороших старых объективов.

Интересно, что если Триплет 78/2.8 https://radojuva.com/2021/09/triplet-78-2-8-2/ не отличается наличием дисков с выраженным кантов в боке («пузырей»), то у Триплет-5 они проявляются очень сильно: на F/2.8 объектив может в самом деле составить конкуренцию старому Триоплану. С F/3.5-F/4 боке становится более сдержанным, но все еще весьма приятно.

Триплет-5 100/2.8 имеет большой запас покрываемого поля, потому он отлично подойдет для среднеформатных камер Fujifilm G и для использования с шифт-адаптерами. Я использовал объектив на полнокадровой камере Sony A7s с адаптером Fotodiox Shift EOS-NEX для получения кадров формата 4:5 с физическим размером вплоть до 36х45 мм (кроп-фактор 0. 73).

В целом объектив весьма приятен своей картинкой, но на открытой диафрагме резкости не хватает порой даже на 12 Мп полнокадровой матрице.

Ниже приведены примеры фото на Sony A7s, часть выполнены как вертикальные шифт-панорамы.

Использование самодельного спид-бустера, конечно, на пользу качеству изображения не идет: уровень сферических аберраций усиливается, проявляются больше и полевые искажения, появляется кривизна поля и виньетирование. Недостатки, однако, практически незаметны в пределах кадра APS-C. Как и в случае с обыкновенным вариантом, диафрагмирование на 1 ступень позволяет значительно улучшить качество изображения в центральной области, а вот края на полном кадре спасти едва ли получится.

Пожалуй, наиболее приятным фактом при использовании объектива с самодельным бустером является сохранение характерного триплетовского боке. Хорошим бонусом является и прирост 1 стопа светосилы.

Ниже приведены примеры фото на Sony A7s.

Выводы

Триплет-5 100/2. 8 — интересный объектив для использования с современными камерами. Качество изображения компромиссное, но его и не нужно ставить в один ряд с короткими телевиками класса 100/2.8, а, скорее, следует отнести к эффектным или софт-объективам. При должном качестве адаптации позволяет добиться гораздо лучшего результата, чем демонстрируют поделки из гелиосов.

На этом объективе проверена идея изготовления самодельного спид-бустера на базе форматного фотообъектива, показавшая достижимость сносного результата, хотя и с серьезными ограничениями по качеству изображения. Так или иначе, «Триплет 100/2.8 — 70/2» — это первый модульный объектив из изготовленных мною.

Больше обзоров от читателей Радоживы найдете здесь. Все обзоры Родиона в одном месте здесь.

Генетический код и его свойства — что это, определение и ответ

Реализация генетической информации – это путь от гена к признаку. В основе признака лежит белок.

Ген – участок молекулы ДНК, который несёт информацию о первичной структуре конкретного белка, т. е. о последовательности аминокислот в нём.

Каждая аминокислота кодируется триплетом ДНК, ДНК состоит из мономеров – нуклеотидов.

Молекула ДНК – двуцепочечная. Одна цепь – смысловая, несёт информацию, а вторая – транскрибируемая (матричная). Между нуклеотидами двух цепей ДНК реализуется принцип комплементарности: нуклеотиды с азотистым основанием аденином комплементарны нуклеотидам с тимином, нуклеотиды с цитозином комплементарны нуклеотидам с гуанином.

А = Т, Г ≡ Ц

С матричной цепи ДНК синтезируются все виды РНК, в том числе иРНК.

При синтезе также реализуется принцип комплементарности, только тимин в РНК заменяется на урацил (У).

ДНК находится в ядре, а синтез белка происходит на рибосомах (на шЭПС или в цитоплазме). иРНК выходит из ядра и несёт информацию к рибосомам.

Синтез белка происходит по матрице иРНК.

Белки организма формируют признак, несколько признаков объединяются в свойства.

Например, ферменты – это вещества белковой природы, являются продуктом реализации генетической информации. Признаком будет наличие в клетке/организме ферментов определённого вида, например, пищеварительных – пепсина, трипсина и т.д . Совокупность таких признаков, наряду с другими признаками организма (наличие других ферментов, поддержание определённого уровня кислотности и температуры тела), объединяются в свойство – способность организма к саморегуляции.

Ген → иРНК → Белок → Признак → Свойство

Геном – совокупность генов в гаплоидном наборе хромосом.

Протеом – комплекс всех белков организма

Геномика – наука, изучающая молекулярную структуру и функцию геномов разных организмов.

Задачи геномики:

секвенирование генов – определение нуклеотидной последовательности суммарного набора молекул ДНК клетки организма
картирование генома – идентификация генов и локализация места их расположения на хромосоме
сравнительный анализ структур геномов разных организмов.

Протеомика – направление молекулярной биологии, изучающее белки, их функции и взаимодействия в клетках разных организмов.

Задачи протеомики:

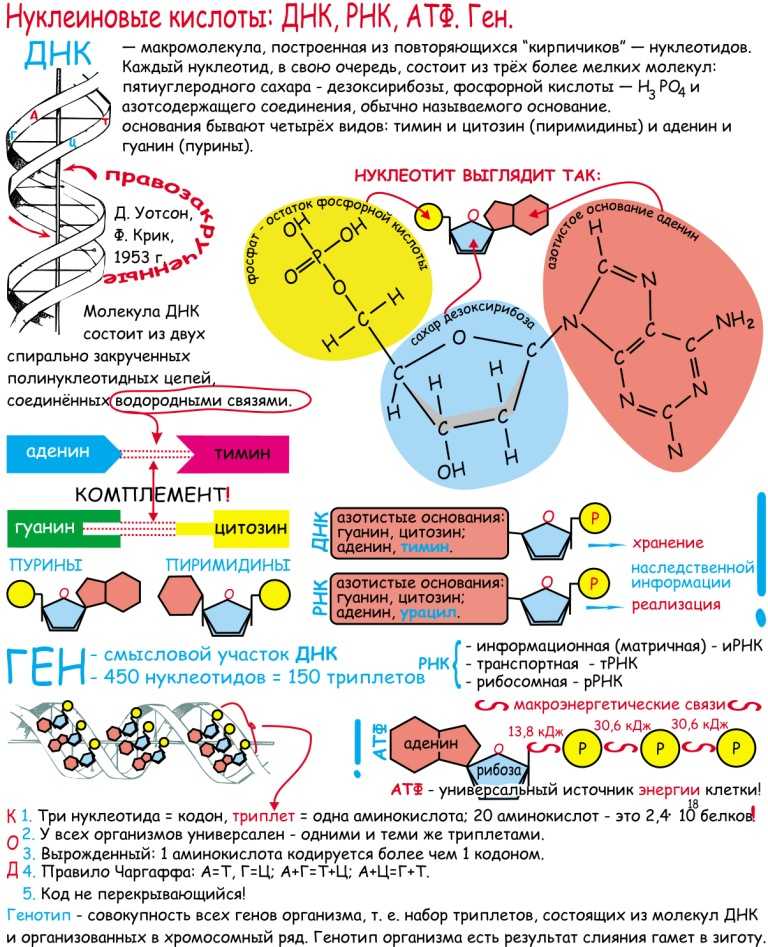

Основу наследственности составляют нуклеиновые кислоты – ДНК (РНК в случае некоторых вирусов). Они несут в себе информацию о том, какие белки будет синтезировать клетка. Эта информация носит название генетический код.

Генетический код ‒ это система записи генетической информации о последовательности расположения аминокислот в белках в виде последовательности нуклеотидов в ДНК или РНК.

Генетический код имеет несколько свойств:

1. Триплетность

Каждая аминокислота кодируется тройкой расположенных рядом нуклеотидов.

Элементарная структурная единица генетического кода – триплет – тройка расположенных рядом нуклеотидов, кодирующих аминокислоту.

Синтез белка происходит по матрице иРНК. Триплеты иРНК называются кодонами.

Кодон – один из триплетов, кодирующих аминокислоту (это три нуклеотида в иРНК)

Антикодон – триплет, расположенный на тРНК, которой соответствует той аминокислоте, которую предстоит переносить той тРНК.

Возникновение дополнительного термина обусловлено тем, что не каждый триплет несёт информацию об аминокислоте. Только 61 кодон из 64 кодируют какую-либо аминокислоту. Эти кодоны называются смысловыми. Три триплета не кодируют аминокислоты – это стоп-кодоны, они несут информацию о прекращении синтеза белка.

2. Вырожденность, или избыточность

61 из 64 триплетов кодируют 20 аминокислот.

Многим аминокислотам соответствует несколько кодонов. Так, аминокислота лейцин может кодироваться шестью триплетами – УУА, УУГ, ЦУУ, ЦУЦ, ЦУА, ЦУГ; валин кодируется четырьмя триплетами; фенилаланин – двумя (только триптофан и метионин кодируются одним кодоном). Это свойство генетического кода – вырожденность.

Вырожденность предохраняет организм от генных мутаций: при замене одного нуклеотида в триплете есть вероятность, что будет синтезироваться всё та же аминокислота, и мутация не повлечёт за собой последствий для организма.

3. Однозначность

Каждый триплет кодирует только одну аминокислоту.

Таким образом, в направлении «кодон – аминокислота» генетический код однозначен, а в направлении «аминокислота – кодон» – неоднозначен (вырожденный).

4. Полярность

У гена есть начало и конец, а информация считывается в одном направлении, именно поэтому присутствуют кодоны, с которых начинается считывание, и стоп-кодоны, которые это считывание останавливают.

5. Неперекрываемость

Каждый нуклеотид может входить в состав только одного триплета.

Так, первый нуклеотид следующего триплета всегда стоит после третьего нуклеотида предшествующего триплета.
Кодон не может начаться со второго или третьего нуклеотида предшествующего кодона. Другими словами, код не перекрывается.

Пример:

Если есть последовательность нуклеотидов: ABCDEFGHI,

то кодон ABC – кодирует одну аминокислоту, DEF – другую, и так далее.

6. Компактность

Так как ген кодирует информацию об одном белке, то информация внутри гена считывается непрерывно, ген не разделён на части. Стоп-кодоны – «знаки препинания» – расположены между генами, которые кодируют разные белки.

Отсутствие в генетическом коде «знаков препинания» было доказано экспериментально.

7. Универсальность

Код един для всех организмов, живущих на Земле.

Один и тот же триплет в разных организмах будет кодировать одну и ту же аминокислоту.

Прямое доказательство универсальности генетического кода было получено при сравнении последовательностей ДНК с соответствующими белковыми последовательностями. Оказалось, что во всех бактериальных и эукариотических геномах используется одни и те же наборы кодовых значений. Есть и исключения, но их не много.

Несмотря на то, что у всех организмов генетический код обладает одинаковыми свойствами, геномы (совокупность генов в гаплоидном наборе хромосом) организмов отличаются. Их изучением занимается наука геномика.

*Прочитайте тему “Биосинтез белка” и выполните тестирование.
