Удлинительные кольца: Что такое удлинительные кольца — экстендеры

Содержание

Что такое удлинительные кольца - экстендеры

Наши читатели часто спрашивают об удлинительных кольцах для макро фотографии. Так как я особо не занимался макросъемкой, то и не исследовал эту сферу достаточно глубоко, чтобы писать об этом. Пока я не сделал несколько макрофотографий товаров и свадебных колец на мой объектив Nikon 105мм f/2.8G VR (очень резкий объектив, который мне безумно нравится), я не исследовал все возможности удлинительных колец, не тестировал их и не знал, каких безумных результатов можно достичь с настоящими макро настройками.





Если вас не устраивает минимальное фокусное расстояние вашего объектива, если вы зачастую не можете кадрировать снимок так, как желаете, потому что не можете подойти к объекту достаточно близко, тогда воспользуйтесь удлинительными кольцами.



Как работают удлинительные кольца

Удлинительное кольцо – это приспособление, которое устанавливается между корпусом камеры и объективом. Это не оптический элемент, он не содержит стекло. Все что оно делает, это отдаляет объектив от фокальной плоскости. В результате минимальное фокусное расстояние сокращается. Так что с помощью удлинительного кольца вы можете больше приблизится к объекту; вы можете больше заполнить кадр и при этом иметь возможность сфокусироваться.





Например, у меня есть объектив Canon 24-105 мм, у которого минимальное фокусное расстояние 1.48 фута (0.45 метра). Снимок, который вы видите сверху, сделан максимально близко к цветку. Достаточно красиво, но я бы хотел снять его крупнее, поэтому добавлю удлинительное кольцо (у меня их три, и мы кратко поговорим об их отличиях). Удлинительное кольцо крепится к корпусу камеры, как объектив. Итак, я снимаю объектив, присоединяю самое маленькое кольцо к корпусу камеры, а затем к другой стороне кольца присоединяю объектив.

Причина, по которой я выбрал наименьшее кольцо, в том, что я не хочу слишком сильного эффекта – я просто хочу немного увеличить цветок. Но в теперешней ситуации я не могу физически больше приблизится к объекту и сфотографировать его более крупно. А теперь о компромиссе в использовании удлинительных колец – они могут поглощать некоторое количество света. Поэтому следует увеличить ISO или потенциально уменьшить диафрагму, чтобы получить немного больше света. И, если я использую диафрагму шире, то получаю меньшую глубину резкости. Так что мы получаем компромисс между увеличением и глубиной резкости. Но что прекрасно, теперь я могу приблизится к объекту - то, что было невозможно с голым объективом.





Приятно то, что я уже не беспокоюсь об обрезке изображения в постобработке только для того, чтобы увеличить предмет съемки – я использую больше пикселей камеры. Вы можете использовать удлинительные кольца с любым видом объективов: фикс или зум, портретный или даже макро! Удлинительные кольца – это недорогой способ получить короткое фокусное расстояние, которое обычно доступно с отдельным, более дорогим макрообъективом.



Размеры удлинительных колец

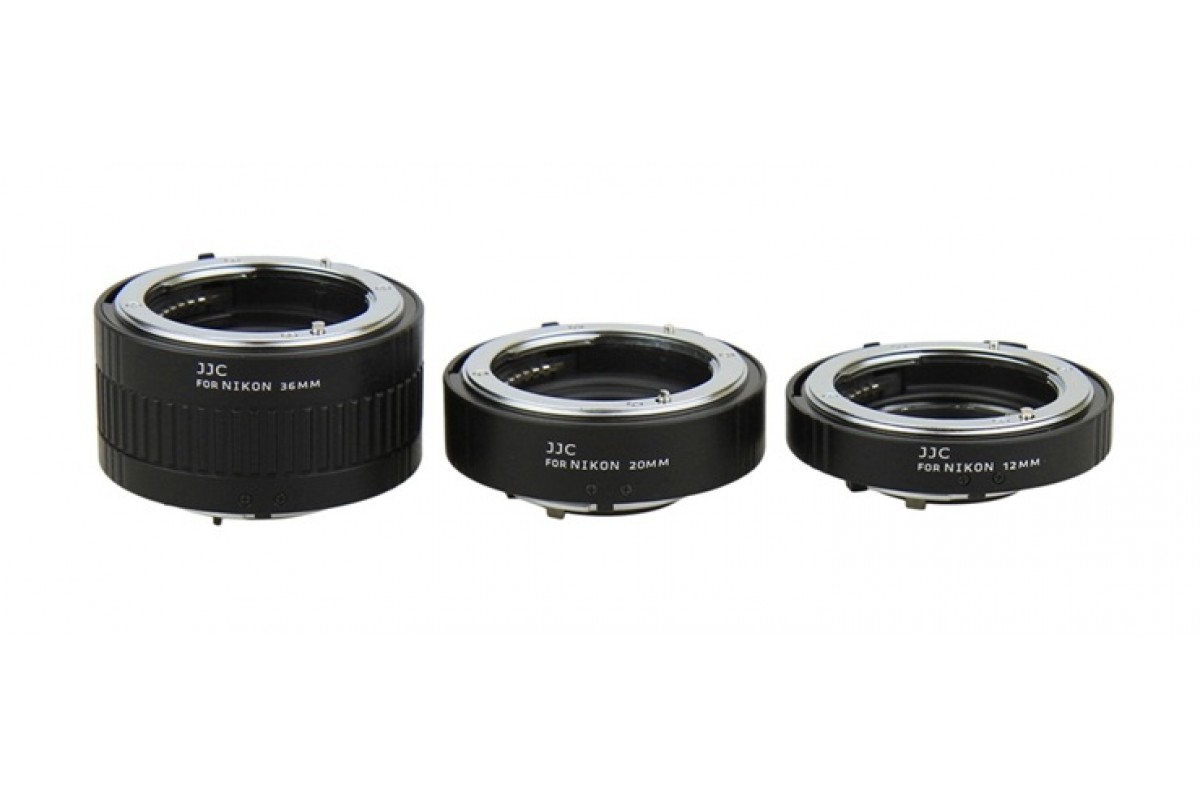

Удлинительные кольца бывают разных размеров. У меня есть набор, состоящий из трех колец Kenko (это версия для Nikon). Одно кольцо 12 мм; среднее 20 мм; и самое длинное 36 мм. Я также могу собрать их все вместе. Если собрать все кольца, то, очевидно, они будут еще длиннее, что даст больше возможности увеличения. Как только я присоединю кольца к камере, передо мной откроются широкие возможности макросъемки; снимая так близко, мне следует учесть все нюансы, связанные с макро.

Эффективность удлинительных колец уменьшается в то время, как фокусное расстояние увеличивается. Другими словами, вы увидите больше изменений, применив кольца на 50 мм объектив, чем на 300 мм. Также будьте аккуратны при работе с очень широкоугольными объективами. Если я установлю кольца общей длиной 68 мм на объектив 20 мм, то совсем не смогу сфокусироваться, потому что мое минимальное фокусное расстояние уйдет внутрь объектива. Другая важная вещь, которую вы должны знать об удлинительных кольцах, это то, что некоторые из них имеют электрические контакты, которые позволяют камере сообщаться с объективом, а некоторые не имеют (показанные выше имеют).

Если у вас кольца, которые не имеют контакты, то у вас не будет возможности автофокусировки и регулировки диафрагмы. Сейчас Canon и Nikon производят наборы удлинительных колец с полными электронными контактами. Работают они отлично, но и цена достаточно высокая. Кольца производства Kenko, которые я использую, значительно дешевле брендовых версий, и вы даже можете найти еще дешевле от таких сторонних брендов, как Vello. Мои удлинительные кольца имеют достаточно электрических контактов, чтобы сделать автофокусировку возможной, и тем не менее он стоит гораздо дешевле колец Canon.

Удлинительные кольца являются очень доступным способом пробовать себя в макросъемке. Более того, они маленькие, практически невесомые, и их легко носить с собой. Если вы не можете решить, на что потратится – на кольца или все же полноценный макрообъектив – помните, что однажды, даже если вы купите макрообъектив, вам понадобится еще большее приближение и вы воспользуетесь кольцом. В то же время, они являются прекрасным способом начать экспериментировать с макро, используя привычный объектив из вашего арсенала.





Другие
способы приближения

Удлинительные кольца – это не единственный способ приблизиться к вашему объекту. Вы также можете приобрести увеличительные фильтры, дополнительные макро «гармошки», которые гораздо более гибкие в отличие от колец и потенциально могут быть использованы для перемещения плоскости фокусировки, как тилт-шифт объектив (они могут быть довольно дорогими). Также можно использовать адаптеры для использования нормальных объективов в обратном положении (они в основном преобразуют нормальные объективы в макро). Есть также другие более дешевые DYI решения, которые эффективно достигают тех же результатов, что и использование удлинительных колец или «гармошек». Я бы рекомендовал читателям «Photography Life» больше углубится в эту тему, потому что в мире макрофотографии есть так много что исследовать.







Источник

Перевод: Татьяна Сапрыкина





Удлинительные кольца для макросъемки с автофокусом от Falcon Eyes

Здравствуйте, друзья!

Сегодня мы посмотрим на возможности удлинительных колец Falcon Eyes, которые предназначены для макросъемки.

к содержанию ↑

Удлинительные кольца не имеют линз, устанавливаются между камерой и объективом, уменьшая дистанцию фокусировки и тем самым позволяя получить бОльший масштаб изображения. Чаще всего их используют в макросъемке, чтобы увеличить свои возможности, но бывает используют и в портерной съемке, чтобы снимать фрагменты лица без покупки отдельного макрообъектива.

Проще говоря это пустой цилиндр, который позволяет зафиксировать объектив дальше от матрицы, нежели обычно.
Если у удлинительных колец есть электрические контакты, то значит они транслируют электрические сигналы через себя и это позволит вам фокусироваться на открытой диафрагме, как и в обычном случае, закрывать её только в момент съемки и при малой длине колец возможно еще сохранится автофокус.

к содержанию ↑

Типы удлинительных колец

Поскольку удлинительное кольцо это полый цилиндр, то основное отличие это наличие или отсутствие электрики. Наличие электрической связи между двумя сторонами колец даёт большие преимущества при фокусировке с рук с использованием удлинительных колец.

Второй момент — это качество изготовления удлинительных колец. Низким качеством обычно отличаются очень дешевые удлинительные кольца из Китая. Бывает они плохо одеваются на камеру или объектив, с трудом снимаются или имеют люфт, будучи установленными.

к содержанию ↑

Почему может не быть автофокуса при установке удлинительных колец с электрическими контактами

При установке объектива на удлинительные кольца существенно уменьшается относительное отверстие. Проще говоря, изображение существенно темнеет. При очень тёмном изображении датчики автофокуса работать не могут. Для разных камер предельное значение относительного отверстия немного разное. Гарантированная работа автофокуса заявлена до F8-F11. Помните, что с удлинительными кольцами для макросъемки вы фокусируетесь по более темному изображению даже если у вас стоит максимально открытая диафрагма.

Посчитать получающееся относительное отверстие с теми макрокольцами, которые у вас есть, а также итоговый масштаб изображения вы можете с помощью специального калькулятора на моём сайте

к содержанию ↑

Альтернативные варианты для получения большого масштаба

Кроме удлинительных колец можно также использовать макрообъектив (который позволяет получить бОльший масштаб), макромех, перевернутный объектив, close-up фильтры или телеконвертер.

макромех

к содержанию ↑

Когда ко мне попали удлинительные кольца для макросъемки от Falcon Eyes у меня уже были удлинительные кольца от родной для моей камеры системы Canon. Но цены они немалой, а внутри даже линз никаких нет. Так что вопрос состоял в основном в том, насколько конструктивно прочно сделаны удлинительные кольца от Falcon Eyes, которые позволят сэкономить на стоимости колец и насколько корректна там электрика.

Попутный вопрос был в том, какой масштаб я получу, когда добавлю удлинительные кольца для макросъемки

Falcon Eyes (12 мм + 20 мм + 36 мм) к имеющимся от Canon (12 мм + 25 мм). Этот вопрос я решил написав калькулятор для макросъемки с использованием удлинительных колец.

Для моего макрообъектива Canon EF 100/2.8L IS USM я получил такие результаты.

Как видите, с помощью удлинительных колец от Falcon Eyes я увеличил масштаб изображения в два раза относительно того, что давал мне макрообъектив (1:1). При том, что удлинительные кольца подходят к любому объективу, на мой взгляд, их нужно иметь обязательно. Причем желательно с электрическими контактами, чтобы пользоваться современными возможностями камеры.

к содержанию ↑

Конструктив

Имея удлинительные кольца от Canon я искал оправдание их цене. Но... не нашёл.

удлинительные кольца от Canon

удлинительные кольца от Falcon Eyes

Отличить одни кольца от других довольно сложно. Важный момент: контакты одинаковой формы и размера, что исключит случайные замыкания контактов камеры.

При соединении друг с другом кольца имеют небольшой люфт в обоих случаях. Поверхность удлинительных колец Canon кажется чуть темнее, чем у Falcon Eyes т.к. она гладкая, а у колец Falcon Eyes небольшая шагрень, как делают на корпусах объективов.

к содержанию ↑

Результаты макросъемки

к содержанию ↑

Сюжет первый — любительский

Сначала я решил попробовать что-то стандартное, что я использую для теста возможностей макро.

Веточка дерева, поросшая древесными грибами, монета 10 коп. современная, карта памяти CompactFlash для оценки масштаба, топливный фильтр Mitsubishi Pagero (очень хороший объект для макросъемки, сетка паялась под микроскопом) и дорогой образок, сделанный на станке ЧПУ.

фрагмент древесных грибков

Воспользовавшись большим разрешением камеры можно еще немного увеличить.

масштаб 2:1

Здесь на фрагменте 10 коп. монеты видны «секретные» буковки, которые показывают, что монета выпущена в Санкт-Петербурге.

к содержанию ↑

Сюжет второй — любительский

Ладно, мужчины любят снимать всякие технические штуки. Но женщины... Они же любят цветы! И именно девушкам посвящается этот тест.

Как видите, я оснастил свой макро — агрегат еще и кольцевой макровспышкой.
Получается довольно компактно и максимально удобно, хотя свет от кольцевой вспышки дает не очень контрастный светотеневой рисунок и потому «профи» макросъемки снимают с отдельными вспышками.
Всё снято с рук.

сюжет

сюжет

сюжет

сюжет

Цветок похож на хищника...

Цветочный жучок. Был пересажен на полено для фотосъемки т.к. полено удобнее крутить когда он пытается бежать (а бежит он почти непрерывно).

к содержанию ↑

Сюжет третий — профессиональный

И всё-таки чего-то не хватало. .. Конечно же, не хватало глубины резкости, которой в макросъемке много не бывает.

Потому я решил расчехлить свой «гиперболоид инженера Гарина» и сделать пару тестовых снимков для тех, кто спрашивал меня про фотосъемку печатных плат.

Тестовым объектом мне послужил «жесткий диск».

С другой стороны у «жесткого диска» печатная плата.

Я положил на неё монету в один цент из своей коллекции монет т.к. не нашёл 10 коп. для оценки масштаба. Один цент чуть больше размером.

Нет никаких проблем сделать белый или черный фон под платой, но моей целью было макро и потому я сразу заприметил пару маленьких деталей с многообещающей надписью «ERO». Вот на них я и решил отточить возможности макро.

Масштаб здесь меньше, чем 2:1, но вполне приличный чтобы всё прочесть. Результирующее изображение можно распечатать размером 74 х 50 см (300dpi) и изучить повесив на стену.

к содержанию ↑

Удлинительные кольца для макросъемки с автофокусом от Falcon Eyes отлично себя зарекомендовали в макросъемке. Имеет смысл их приобрести, чтобы расширить свои возможности. Обычный макрообъектив превращается в серьезный инструмент.

Линз в удлинительных кольцах нет, электрика работает корректно. Даже конструктив практически не отличается от «родных».

Удачных вам экспериментов в макро! 🙂

Удлинительные кольца для макросъемки

Небольшой обзор на удлинительные кольца для макросъемки для фотоаппарата Canon.

В очередной раз Banggod.com прислал на обзор товар со своего сайта. В этот раз это кольца для макросъемки.
Я давно снимаю, в том числе макро. Для этих целей у меня имеется Sigma DG Macro 105mm 1:2.8. В целом неплохой аппарат, хотя есть некоторые недостатки, по крайней мере в сравнении с Canon Macro 100 mm. Но сейчас не об этом. Как то так получилось, что я сразу купил объектив и никогда не пользовался кольцами.
Здесь будет небольшой обзор колец, без углубления в теорию макросъемки. Ну, и несколько фотографий, сделанных с их помощью.
Для чего же используются удлинительные кольца? Кому нужна подробная информация, может обратиться к Google или пойти по этой ссылке. Если в вкратце, кольца используются для увеличения фокусного расстояния объектива макросъемки. Это позволяет приблизиться к объекту съемки и сделать более детальную фотографию. Удлинительное кольцо не содержит каких-либо оптических элементов (линз и пр) и просто отодвигает объектив от фотоаппарата. Для того, чтобы фотоаппарат понимал, что к нему подсоединен объектив, в кольцах стоят контакты, которые соединяют объектив с контактами камеры.
Однако, отодвигать «бесконечно» объектив от аппарата не получится. Во-первых, при этом теряется светосила (вернее свет ослабевает), а самое главное, в какой-то момент просто не получится навести резкость.
Поэтому, существует несколько колец, определенной длины, которые используются с объективами разного фокусного расстояния и для получения разного увеличения объекта съемки.

В комплект данного товара входит три кольца, размер которых 13, 21 и 31 мм.

Они поставляются соединенными друг с другом. С обоих концов есть крышки.

Все это можно положить в небольшой тканевый мешочек. Байонет колец выполнен из металла, а вот само кольцо из пластика.

Байонет может быть разных цветов. На сайте указаны красный, синий и золотой. На самом деле, на упаковочной коробке есть еще черный, серебристый, белый и пластик (Что это за цвет, мне трудно предположить). Разнообразие цветовой гаммы позволит, например для женщин, подобрать кольца под цвет сумочки или губной помады :).
С одной стороны видны металлические штырьки, которые соединяют объектив с контактами фотоаппарата.

Так же с боку есть лепесток, с помощью которого кольцо освобождается от защелки и прикрепленный объектив можно будет снять.
Кольца плотно садятся как на объектив, так и на камеру. А вот между собой кольца соединяются с небольшим люфтом вдоль оси. Однако, это не влияет на функциональность.
Кстати, к кольцам идет инструкция, которую очень желательно прочитать перед использованием.

Дело в том, что контакты, которые стоят в кольцах, представляют собой подвижные штырьки. Контакты объектива — это небольшие площадки,

а вот контакты фотоаппарата тоже штырьки.

Если сначала закрепить кольцо на объективе (штырьки кольца в этом случае выдвигаются с другой стороны), а потом попытаться поставить его на фотоаппарат, то штырьки кольца начнут цепляться за штырьки фотоаппарата.

При этом посадить систему до щелчка довольно проблематично, кроме того вы можете повредить или фотоаппарат, или кольцо. Поэтому в инструкции настоятельно указывают, что сначала одевается кольцо на камеру, а уже потом к нему пристегивается объектив. Из опыта могу сказать, что лучше даже слегка наклонить камеру байонетом вниз, чтобы штырьки упали и не мешали закрепить кольцо.
Как это все выглядит на камере:

Однако, интересно посмотреть, какие фотографии получаются при использовании колец.
В инструкции есть таблица, в которой указывается какие коэффициенты увеличения, размер поля, которое попадает в кадр и коэффициенты уменьшения светового потока при использовании колец в разной комбинации. Все это указано для объектива 50мм.

К сожалению, у меня нет объектива с постоянным фокусным расстоянием. Но есть зум Sigma DG 28-70 mm 1:2.8. Я установил фокусное 50 мм. Снимки практически не обрабатывались, только изменялось разрешение, потому что грузить сюда фотографии по 20 Мб не стоит.
Мне хотелось сделать фотографии примерно такие, как приведены на странице товара. Но потратив два дня в поисках подходящей живности, пришлось остановиться на цветке одуванчика. Мне так и не попались на глаза ни бабочки, ни стрекозы ни кто-либо другой, достойный внимания (Видно не сезон, сказал Штирлиц и бросил корзинку для грибов в сугроб). И это несмотря на практически лето на улице.
Первый снимок сделан на макро объектив, о котором я говорил раньше. Это максимальное увеличение, которое он может. Экспозиция f/5.6, ISO 200. При этом выдержка была 1/60s. К сожалению, я потом изменил экспозицию и все остальные фотографии сделаны со следующими данными: f/5.0, ISO 400. Кроме того, я буду указывать расстояние (примерное) от передней линзы до объекта съемки. Здесь расстояние было 130 мм.

Далее:
Кольца 13мм+21мм+31мм — выдержка 1/100s расстояние — 10 мм

Кольца 13мм+21мм — выдержка 1/320s расстояние — 50 мм

Кольцо 21мм — выдержка 1/400s расстояние — 60 мм

И, наконец, снимок без колец: выдержка 1/1250s

Ниже фото, сделанное с помощью макрообъектива и трех колец:

А это примеры фотографий зума 70 мм и 31мм кольца:

В итоге, макрокольца — это недорогая альтернатива макрообъективам (а также возможность увеличить фокусное расстояние самого макрообъектива). Будет полезна для тех, кто хочет попробовать макро съемку. Конкретный товар, выполнен вполне неплохо.

В завершении, по традиции фото питомца, вернее, его части:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Макрокольца (удлинительные кольца)

Макрокольца (удлинительные кольца)

Удлинительные кольца, макро-кольца — кольца без оптических элементов, устанавливаемые между корпусом фотоаппарата и съёмным объективом. Предназначены для изменения диапазона расстояний съёмки в сторону ближних дистанций. Основное назначение удлинительных колец — макросъёмка. Удлинительные кольца могут применяться только с  фотоаппаратами, в которых предусмотрена возможность использования сменных объективов.

Макрокольца увеличивают рабочий отрезок объектива и таким образом поднимают коэффициент увеличения, одновременно уменьшая количество света, которое попадает на сенсор, то есть уменьшается реальное значение диафрагмы.



Макрокольца бывают разных размеров, их величина измеряется в миллиметрах. Высота макрокольца обычно варьируется от 5 до 50 миллиметров. Удлинительные кольца могут крепиться друг к другу.

Длина макрокольца влияет на расстояние фокусировки, чем длиннее макрокольцо (или их группа), тем  большее увеличение дает такая связка. Некоторые макрокольца оснащены электрическими контактами, которые позволяют фотоаппарату, как обычно, управлять объективом автоматически.

На фото внизу видны результаты съемки одним и тем же объективом с удлинительным кольцом и без него.

Преимущества макроколец:
- низкая стоимость
- возможность применения с любыми объективами
- не вносят дополнительных искажений по причине отсутствия оптических элементов

Недостатки макроколец:
- незначительно увеличивают изображение при применении с телеобъективами
- уменьшают реальное значение диафрагмы, что требует более высокой освещенности
- фокусировка на удаленных предметах становится невозможной
- результат хуже, чем при использовании специализированных макрообъективов.

Помимо макроколец для увеличения изображения могут использоваться линзы крупного плана,  которые накручиваются перед передней линзой объектива точно так же, как и обычные светофильтры.

Фильтр крупного плана обычно маркируется в терминах «диоптрий», что соответствует коэффициенту умножения увеличительной способности. Большие значения означают пропорциональное умножение увеличения, однако качество изображения при этом снижается.  Возможно получить большие значения увеличения, используя несколько линз крупного плана одна поверх другой.

Преимущества линз крупного плана:
- позволяют получить большее увеличение, чем макрокольца
- объектив сохраняет способность фокусироваться на удаленных объектах
- не требуют для замены отсоединения объектива от камеры

Недостатки линз крупного плана:
- для разных диаметров объективов требуются разные линзы
- являются дополнительным оптическим элементом, вносящим искажения
- стоят дороже чем удлинительные кольца
- мало влияют на увеличение с объективами, имеющими небольшое фокусное расстояние



Кольца O-Ринг / Резиновые шнуры:

Уплотнительные кольца круглого сечения

Компания ХЕННЛИХ – это один из наиболее известных производителей, а также поставщиков колец круглого сечения или О-колец (О-ринги).

Уплотнительные кольца повсеместно применяются в пневматике и гидравлике в качестве статических, а также динамических элементов.

Преимущества О-ринг колец

Кольца имеют ряд преимуществ по сравнению с другими видами уплотнений:

  • небольшая стоимость;
  • исключение сбоев в случае неверного монтажа;
  • отсутствие надобности в затягивании.

Применение уплотнительных колец круглого сечения

Условия эксплуатации уплотнения (необходимая химическая стойкость, влияние температуры) определяют материал, из которого должны быть изготовлены О-кольца:

  • NBR или нитрилбутадиеновый каучук (резина) – это наиболее распространенный стандартный материал, применимый к минеральным маслам и жирам, гидравлическим жидкостям, бензину и т.д.
  • FPM (FKM/Viton/витон) или фторкаучук обладает стойкостью к высокой температуре, озону и агрессивной химической среде; сертификат FDA.
  • EPDM или этиленпропиленовый каучук отличается хорошей устойчивостью к озону, а также горячей воде и пару.
  • MVQ (SI, VMQ) или силиконовый каучук, характеризующийся устойчивостью к старению и обветриванию; сертификат FDA.

Уплотнительные кольца FEP и PTFE

Отдельно можно выделить О-кольца из PTFE, имеющие несколько подвидов в зависимости от рабочих условий и добавляемых компонентов (стекловолокно, бронза, углерод). Отличительной чертой данного материала является высочайшая химическая стойкость.

Специальные уплотнительные кольца FEP сочетают в себе эластичность обычных колец и высокую химическую устойчивость благодаря своему составу: кольцо из эластомера + бесшовная оболочка. Преимуществом является стойкость к химической среде, отсутствие эффекта залипания и физиологическая безопасность (возможность использования в пищевой и фармацевтической отраслях).

В зависимости от рабочего давления подразделяется и твердость материала:

  • Твердость 70 при давлении <100 Бар;
  • Твердость 80 при давлении <200 Бар;
  • Твердость 90 при давлении <500 Бар;

Компания Хеннлих может предоставить уплотнительные кольца, соответствующие стандартам ГОСТ 9833-73 и DIN 3771.

Резиновые шнуры круглого сечения

Помимо О-колец в ассортименте имеются шнуры круглого сечения (с диаметром от 1,78 мм до 30 мм), представленные материалами NBR, FPM и MVQ. Все шнуры поставляются в метрах. Для склеивания стыков шнура используется специальный клей (см. раздел «Инструменты»).

В нашем каталоге представлена подробная информация о том, как правильно подобрать кольца и шнуры по размеру, материалу и твердости.

Другие виды уплотнений каталога:

Макро-удлинительные трубки | Удлинительные тубусы Canon

Выбор удлинительных тубусов для макрофотографии

Удлинительные тубусы камеры позволяют снимать крошечные объекты крупным планом за счет увеличения эффективного увеличения объектива. Эти трубки, иногда называемые удлинительными кольцами, доступны разной толщины и вместе с фокусным расстоянием объектива и близким расстоянием фокусировки определяют степень увеличения. Они подходят для использования с макрообъективами, а также с любыми объективами с умеренным фокусным расстоянием.

Как работают удлинители камеры

Когда вы фокусируетесь, вы перемещаете группу линз вперед и назад до тех пор, пока лучи света не попадут в точную фокусировку на датчик камеры. По мере того, как вы приближаетесь к объекту, фокусирующая линза отдаляется от сенсора камеры, поэтому линзы с близким фокусом часто выходят из камеры, когда вы фокусируетесь. В зависимости от конструкции объектива существует естественный предел того, насколько близко вы можете сфокусироваться. Здесь на помощь приходит удлинительная трубка, потому что она перемещает объектив дальше от камеры.Чем длиннее удлинительная трубка, тем ближе вы можете сфокусироваться и тем больше увеличение, ограниченное только тем, насколько близко вы можете поднести объектив к объекту.

Обеспечение функций камеры с помощью удлинительных тубусов объектива

Цифровые камеры используют электронные сигналы для управления функциями объектива, такими как фокусировка, диафрагма и стабилизация изображения. По этой причине большинство типов удлинительных колец содержат совпадающие контакты, которые передают сигналы от объектива к камере. Существует широкий выбор, начиная от удлинительных трубок Canon OEM и заканчивая многочисленными сторонними поставщиками трубок.Важно убедиться, что байонетные муфты подходят правильно, так как люфт влияет на связь между камерой и объективом. Доступны наборы для большинства креплений камеры, включая удлинительные трубки Sony, Pentax и Nikon.


Увеличение с помощью удлинительных тубусов для макросов

Степень увеличения зависит от фокусного расстояния объектива и размера удлинительного тубуса. Макрообъективы часто позволяют получить в 2,5 раза полный натуральный размер, а увеличение в 1,5 раза практично со стандартными объективами.По разным причинам большинство фотографов считают, что лучше всего подходят объективы от 30 мм до 100 мм, но жестких правил нет. На практике малое увеличение сверхширокоугольных линз вместе с их физическими размерами ограничивает возможное увеличение, в то время как длина и отсутствие жесткости удлинительных трубок ограничивают увеличение, возможное с длинными линзами. Способ преодоления ограничений телеобъективов - рассмотреть возможность использования макро-аксессуаров камеры, таких как сильфоны, установленные на направляющих.


Альтернативы удлинительным тубусам

Помимо удлинительных колец, есть несколько других способов делать макрофотографию без специального макрообъектива. Одна из идей - установить на объектив камеры фильтры для макросъемки. Они увеличивают изображение и особенно эффективны при съемке с длинными линзами. Другой метод - использовать кольца для поворота объектива, чтобы повернуть его. Это хорошо работает, если у вас старый объектив с ручным управлением, позволяющим регулировать диафрагму. Третье решение - использовать макро-соединители SLR-камеры для соединения двух линз.Подобно концепции использования реверсивного кольца, этот метод позволяет вам определять увеличение и использовать основной объектив для настройки фокуса и диафрагмы.

Что такое удлинительная трубка?

Наши читатели часто спрашивают нас о удлинительных тубусах для макросъемки. Поскольку я сам не очень люблю макросъемку, я недостаточно изучил эту область фотографии, чтобы иметь право писать о ней. В то время как я делал макросъемку для снимков продуктов и свадеб на моем Nikon 105mm f / 2.Объектив 8G VR (очень резкий объектив, который мне очень нравится), я не исследовал его все возможности и не пытался использовать удлинительные трубки и сильфоны для сумасшедших вещей, которых вы можете достичь с помощью настоящей макро-настройки. Между тем, наши читатели были достаточно любезны, чтобы заполнить, и я недавно получил сообщение ниже от одного из наших читателей, Усамы Насира, который рассказывает о том, что такое удлинительные трубки и как они используются в макросъемке.

Если вы разочарованы минимальным расстоянием фокусировки вашего объектива, если вы постоянно обнаруживаете, что не можете сделать снимок, который хотите, потому что вы не можете подойти достаточно близко для фокусировки, тогда вы можете захотеть рассмотрите возможность использования удлинительных трубок.

Как работают удлинительные тубусы

Удлинительные тубусы - это насадки, которые проходят между корпусом камеры и объективом. Это не оптический элемент, поэтому здесь нет стекла. Все, что он делает, - это отводит линзу подальше от фокальной плоскости. Итак, практический результат этого заключается в том, что ваше минимальное расстояние фокусировки становится меньше. Таким образом, с удлинительной трубкой вы можете приблизиться к объекту съемки; вы можете заполнить рамку большей частью, но при этом добиться фокусировки.

Например, у меня есть объектив Canon 24-105 мм с минимальным фокусным расстоянием 1.48 футов (0,45 метра). Вышеупомянутый снимок максимально приближен к этому цветку. Достаточно неплохо, но мне нравится подходить ближе, поэтому я собираюсь добавить одну из удлинительных трубок (у меня их три, и мы скоро поговорим об их различиях). Удлинители просто входят в корпус камеры, как линзы. Итак, я собираюсь снять объектив, прикрепить самую короткую удлинительную трубку к корпусу камеры, а затем прикрепить свой объектив к другому концу удлинительной трубки.

Причина, по которой я выбираю самый короткий, заключается в том, что я не хочу заходить далеко - я просто хочу немного увеличить увеличение.С такой настройкой я не могу физически приблизиться к моему объекту и фотографировать с большим увеличением. Теперь есть компромисс с использованием удлинительных трубок - они могут поглощать часть света. Возможно, мне придется увеличить ISO или потенциально уменьшить диафрагму, чтобы получить немного больше света. А если я использую более широкую диафрагму, у меня будет меньшая глубина резкости для работы. Итак, есть компромисс между увеличением и глубиной резкости. Но что приятно, так это то, что я подошел поближе - то, что я раньше не мог сделать с голым объективом.

Приятно то, что мне не нужно беспокоиться об обрезке изображения при постобработке, просто чтобы попытаться приблизиться к моему объекту - я могу использовать больше пикселей в моей камере. Вы можете использовать удлинительные тубусы с любыми типами линз: фиксированные или зум-объективы, портреты или даже макро! Удлинительные тубусы - это недорогой способ получить короткое расстояние фокусировки, которое дает специальный и гораздо более дорогой макрообъектив.

Размеры удлинительных трубок

Удлинительные трубки бывают разных размеров.У меня есть набор из трех удлинительных тубусов Kenko (вот версия Nikon). У меня есть тот, который составляет 12 мм; более длинный 20мм; а самый длинный - 36 мм. Я также могу сложить их вместе. Когда я складываю их, они явно становятся длиннее. И чем больше они становятся, тем больше увеличивается, а это означает большее увеличение. Как только я прикреплю эту настройку к своей камере, я смогу полностью перейти к полному диапазону макросов, что откроет все проблемы и методы макросов, о которых мне придется подумать. поскольку я стреляю так близко.

Эффективность удлинительных тубусов уменьшается с увеличением фокусного расстояния. Другими словами, вы увидите больше изменений, если прикрепите эту стопку к 50-миллиметровому объективу, чем когда вы наденете его на 300-миллиметровый объектив. Также нужно быть осторожным при работе с очень широкоугольными объективами. Если я надену 68-миллиметровую стопку трубок на 20-миллиметровый объектив, я вообще не смогу сфокусироваться, потому что мое минимальное расстояние фокусировки будет возвращено внутрь объектива. Итак, еще одна очень важная вещь, которую следует понимать в удлинительных трубках, заключается в том, что некоторые из них имеют электрические контакты, которые позволяют вашей камере взаимодействовать с вашим объективом, а некоторые нет (в указанных выше версиях есть).

Если у вас есть трубки, которых нет, то у вас не будет возможности автофокусировки или управления диафрагмой. Теперь Canon и Nikon производят наборы активных удлинительных трубок с полными электронными контактами. Хотя они отлично работают, очевидно, что они очень дороги. Удлинители Kenko, которые я лично использую, намного дешевле, чем фирменные версии, и вы можете даже получить более дешевые от других сторонних брендов, таких как Vello. У моих удлинительных тубусов есть столь необходимые электронные контакты, дающие мне полную возможность автофокусировки, но они стоят намного дешевле, чем тубусы Canon.

Удлинители - очень доступный способ начать заниматься макросъемкой. Более того, они маленькие, легкие и удобные для переноски. Если вас беспокоит, стоит ли вкладывать средства в удлинительные тубусы или вкладывать средства в настоящий макрообъектив, имейте в виду, что иногда вам нужно поднести макрообъектив ближе к объекту, поэтому вы продолжите использовать удлинители, даже если со временем купите макрообъектив. А пока это отличный способ начать экспериментировать с близким увеличением, используя обычные линзы в вашем арсенале.

Другие способы приблизиться

Удлинители - не единственный способ приблизиться к объекту съемки. Вы также можете приобрести фильтры для макросъемки, специальные сильфоны для макросъемки, которые обладают гораздо большей гибкостью, чем удлинительные трубки, и потенциально могут использоваться для перемещения плоскости фокуса, как это делают линзы наклона / сдвига (могут стать довольно дорогими), и вы также можете использовать адаптеры для используйте нормальные линзы в обратном положении (что в основном превращает нормальные линзы в макрообъективы). Существуют также другие типы дешевых решений DYI, которые могут эффективно достичь тех же результатов, что и при использовании удлинительных трубок или сильфонов. Я бы посоветовал читателям Photography Life углубиться в эту тему, потому что в мире макросъемки есть что исследовать.

Удлинительные кольца

Удлинительные кольца или удлинительные трубки используются для уменьшения минимальная дистанция фокусировки линз. Поэтому они используются в основном в макросъемке, макросъемке и фотомакрографии. Однако короткое удлинительное кольцо также может быть полезно для уменьшения минимального расстояния фокусировки длинного телеобъектива.Эти линзы часто имеют довольно большие минимальные расстояния. (иногда несколько метров), и удлинительное кольцо может быть единственным практичным способ сфокусироваться на более близком объекте, например, на маленькой птичке.

По сути, удлинительное кольцо - это между объективом и корпусом камеры вставлена ​​полая трубка. Удлинительное кольцо увеличивает расстояние между линзой и фокальной плоскостью. камеры. Современные камеры имеют множество механических и / или электронных соединения между объективом и корпусом камеры, а также удлинительные кольца без таких соединения вынуждают пользователя идти на компромисс в отношении простоты использования оборудования. Для нескольких корпусов камер и объективов использование удлинительных колец может быть затруднено. непрактично или совершенно невозможно. Это особенно верно в отношении потребителей или полупрофессиональные зеркалки, в то время как профессиональные обычно имеют положения для "ручные" удлинительные кольца и линзы (т. е. оборудование, в котором они отсутствуют соединения).

Удлинительные кольца хорошего качества обладают внутренние перегородки и / или матовая краска на внутренних поверхностях для предотвращения отражения на внутренних стенах и механизмах.Эти размышления будут уменьшить контраст. Кольца хорошего качества также должны быть механически прочными. Они должны быть жесткими и иметь качественные байонетные крепления, чтобы устранить механический люфт. Так как каждое кольцо имеет два штыка, а кольца могут накладываются друг на друга, любой механический люфт складывается.

Удлинительные кольца Kenko - единственные, которые подходят для цифровых зеркальных фотоаппаратов Nikon. обеспечивают механическое и электронное соединение диафрагмы и автофокуса. Хотя соединения диафрагмы необходимы или, по крайней мере, полезны, автофокусировка обычно не используется в макросъемке.К сожалению, тело Кенко кольца сделаны из пластика и немного гибкие под нагрузкой (особенно с тяжелыми фотоаппаратами и объективами). Имеются сообщения об электрических контактах Удлинительные трубки Kenko в этих условиях работают с перебоями.

Среди унаследованных удлинительных колец, кольца Zeiss Ikon для Ikarex 35 интересны тем, что их байонетные замки без люфта и раскачивания. Здесь они обсуждаются.

Сильфон использоваться для достижения большего расстояния выдвижения, чем обычно предусмотрено удлинительные кольца.Хотя вы можете складывать удлинительные кольца поверх каждого во-вторых, небольшой люфт на каждом байонетном соединении может составлять значительное колебание при использовании более 2-3 колец.

Вычисление увеличения расширения кольца

Объективы фотоаппаратов традиционно состояли из несколько оптических элементов, которые двигались вперед и назад как единое целое по порядку концентрироваться. В современных линзах часто используется одна или несколько групп элементов, которые перемещаются относительно друг друга при фокусировке.Это приводит к фокусному длина объектива меняется при разных настройках фокуса. Кроме того, камера линзы, состоящие из нескольких оптических элементов, ведут себя по-разному. Кстати, как линза, сделанная из одного элемента. Без учета этих факторов (которые часто изначально неизвестны), невозможно вычислить точное значение для воспроизведения соотношение обеспечивается удлинительным кольцом. Однако значение, рассчитанное для одноэлементного объектива, является ориентировочным.Это можно вычислить как:

, где t - фокусное расстояние линза (которая также является расстоянием между линзой и фокальной плоскостью при фокусировке на бесконечности), т 1 - длина удлинительного кольца (т. е. эффективное расстояние между объективом и корпусом камеры, независимо от внутренних выступов типа байонетного объектива и механического соединений) и R 1 - достигнутый коэффициент масштабирования с установленным удлинительным кольцом и фокусировкой объектива на бесконечность. Таким образом, стек удлинительных колец длиной, равной фокусному расстоянию объектива, обеспечивает коэффициент масштабирования 1: 1. Оценка эффекта поворота фокуса кольцо линзы можно получить, измерив величину, на которую передняя элемент объектива при фокусировке перемещается наружу и прибавляет его к длине удлинительного кольца. Очевидно, это дает только приблизительное значение с линзами, которые используют "плавающие" группы элементов, которые перемещаются независимо, и не актуально для объективов с внутренней фокусировкой и неподвижных внешние линзы.

Примеры удлинительных колец

Удлинительные кольца Nikon можно приобрести отдельно. Текущий Nikon удлинительные кольца (ПК-11А, ПК-12 и ПК-13) имеют удлинение 8, 14 и 27,5 мм длина соответственно. Ни одно из этих колец не позволяет автоматически измерять свет и экспозицию с текущими потребительскими зеркальными фотокамерами Nikon (с некоторыми ограничениями, они работать с цифровыми зеркальными фотокамерами Nikon профессионального уровня (например, D200 и выше). Частично это можно исправить с помощью модифицируя кольцо, добавляя электрические контакты в оправе объектива и соответствующая электроника, обычно выздоравливающая из разбитой линзы.Я выполнил это операция на кольце ПК-13, показанном выше.

Если вы хотите получить информацию о его работе, вы можете проверить эту страницу на моем сайте (где представлены общие информации), или сделать сеть ищите про "сколы" объектива Nikon.

Nikon PK-11/12/13 и PN-11 нельзя использовать с объективами серии G и эквивалент (т. е. объективы без кольца диафрагмы). Для этих линз, а также если вы хотите сохранить механическую и электронную трансмиссию для автофокусировки и экспозиция между корпусом и объективом при использовании удлинительных колец, вы можете использовать удлинители кольца, сделанные Kenko.

Иногда делают скалывание, чтобы можно было использовать старый, но дорогой объектив Nikkor с более новыми корпусами фотоаппаратов (D80 и ниже). Та же операция может выполняться с удлинительными кольцами или сильфоном, чтобы исключить некоторые (хотя и не все) проблемы, связанные с принуждением к использованию ручного контакт.

Снят с производства несколько удлинительных колец Nikon. Некоторые из них специальные функции, такие как E2 (см. выше), который имеет поршень для временного открытие диафрагмы во время фокусировки, когда объектив перевернут или установлен на аксессуары, такие как сильфон.При отпускании кнопки диафрагма закрывается. его предустановленная диафрагма. Это кольцо также можно использовать в качестве бленды объектива при использовании перевернутый объектив.

Кольцо Nikon M, показанное выше, является ранней моделью, вероятно, используется в с некоторыми моделями Micro Nikkor 55 мм. Он содержит прямоугольную перегородку для уменьшить внутренние отражения.

Кольцо Nikon K1 (вверху) было частью набора удлинительных колец и, возможно, также доступно отдельно. Он примечателен своей толщиной 6 мм, которая является самой низкой среди удлинительных колец Nikon, а также, вероятно, сторонних производителей.Линза, установленная на этом кольце, поворачивается примерно на 60 ° по часовой стрелке относительно своего обычного положения. В некоторых сериях на этом кольце выгравирована буква A, но в остальном оно идентично.

Кольцо Nikon PN-11 имеет удлинитель 52,5 мм и воротник с вращающимся креплением для штатива. Первоначально он был сделан для ранней модели Micro Nikkor 105 мм.

Компания Olympus использовала для изготовления весьма необычного удлинительного кольца переменной длины (показано выше с Olympus Macro 135 mm f / 4.5 внизу). Это кольцо непрерывно простирается от 64 до 116 мм. Он содержит не геликоид фокусировки, а набор скользящих друг в друге рукавов. Поворачивая резиновое кольцо, можно заблокировать и разблокировать механизм выдвижения. Шкалы увеличения для использования с макрообъективами Olympus напечатаны на рукавах. Это кольцо также имеет воротник с вращающимся креплением для штатива, как у телеобъективов.

Это кольцо можно использовать с запатентованными макрообъективами 20 мм, 35 ​​мм, 80 мм и 135 мм (также снятыми с производства), которые имеют геликоид с уменьшенным фокусным расстоянием или без него и не могут быть установлены непосредственно на корпусе камеры. Они предназначены для использования на сильфонах или удлинительных кольцах. Удлинение регулируемого кольца регулирует увеличение, а геликоид линзы можно использовать для точной настройки фокуса или увеличения. Похоже, что в настоящее время нет эквивалентного оборудования для фотоаппаратов Nikon.

Основными преимуществами этого кольца перед сильфоном являются его меньший вес и более высокая прочность. Сильфоны более уязвимы для повреждений и громоздки в полевых условиях, в то время как это регулируемое удлинительное кольцо ведет себя, по сути, как макрообъектив.Теперь, когда доступен широкий выбор макрообъективов с разным фокусным расстоянием, конечно, нет необходимости в этом типе аксессуаров. Тем не менее, эту трубку и четыре упомянутые выше макрообъективы Olympus можно разместить в гораздо меньшем пространстве, чем у четырех макрообъективов общего назначения, а также добиться большего диапазона увеличения (от бесконечности до более 9: 1). С соответствующими адаптерами трубку с регулируемым удлинением можно использовать в полевых условиях также с другими объективами специального назначения, такими как линзы для увеличителей или макрообъективы типа Luminar / Photar, лишенные фокусирующих геликоидов. Однако это дорого и довольно сложно получить.

Для моей коллекции аксессуаров для макросъемки, макросъемки и фотомакрографии я решил стандартизировать два типа крепления объектива. Первый вариант (байонет Nikon) - очевидный выбор, учитывая, что я использую объективы и корпуса Nikon. Этим требованиям удовлетворяет комплект ПК-11, ПК-12, ПК-13 и ПН-11. Второе потребовало некоторого размышления. Кольца M42 (также известные как резьбовые соединения Pentax) и аксессуары распространены и недороги. Эта насадка проста и надежно соединяется без люфта и раскачивания.Это серьезная проблема, если вам нужно сложить несколько колец или аксессуаров друг на друга. Кольцо для подключения аксессуаров M42 к корпусам Nikon также легко найти. Однако я не использую линзы с винтовым креплением M42, что означает, что мне нужно добавить еще один стандарт к моему оборудованию и нужен целый набор адаптеров для всего, что мне нужно для подключения к кольцам M42.

В качестве альтернативы резьбовые соединения M39 (также известные как резьбовые соединения Leica) привлекательны в двух отношениях: они входят в стандартную комплектацию линз для увеличителей, которых у меня есть несколько, и старые удлинительные кольца M39 очень дешево доступны в странах бывшего Советского Союза. Похоже, что неиссякаемые запасы этих удлинительных колец были сделаны в советское время и хранятся на складе для будущих поколений - или, возможно, те же производственные линии все еще работают без контроля со времен падения коммунизма, производя грузовики продукции без рынка. Эти кольца очень простые и прочные. Каждое кольцо изготовлено из единого обработанного куска алюминиевой трубы без каких-либо диафрагм, обычно присутствующих в трубках M42. Фактически, мне удалось заказать в Украине четыре неиспользованных набора колец FED M39 советского производства, каждый из которых состоит из четырех колец разной длины, по цене, эквивалентной одному набору колец M42, произведенному в Китае.На самом деле, по ошибке мне отправили три набора M39 и один M42, а это значит, что теперь у меня есть еще набор M42, если он мне понадобится.

Если вы решите купить этот тип колец, имейте в виду, что матовая черная краска, используемая для устранения бликов на внутренней части, может нуждаться в ретуши (она больше похожа на сажу, чем на краску, и оставляет пятно, если вы потрете пальцем), анодирование снаружи не хорошего качества и может отличаться от кольца к кольцу, они громко скрипят - а иногда и блокируются - при свинчивании и откручивании, а в целом качество изготовления поистине советское. Тем не менее, они выполняют свою работу, и обычно перед использованием не требуется ничего, кроме хорошей стирки в воде с добавлением небольшого количества средства для мытья посуды. Ввинчивание и откручивание колец друг в друга несколько раз также может устранить небольшие производственные дефекты резьбы. Вероятно, будет хорошей идеей заказать один или несколько дополнительных наборов, потому что иногда набор содержит дефектное и непригодное для использования кольцо.

Фокусирующий геликоид, по сути, представляет собой удлинительную трубку переменной длины.Здесь обсуждаются фокусирующие геликоиды.

Полезно помнить, что насадки M39 и Leica (L39) - это не одно и то же. В старых корпусах и объективах Leica используется метрическая резьба M39, в то время как в новых корпусах и объективах используется немного другой и несовместимый шаг резьбы, введенный для уменьшения конкуренции со стороны сторонних производителей. Однако большинство колец М39 советского производства совместимы с обоими типами. В увеличительных линзах всегда используется метрическая резьба M39. Переходные кольца с M39 на Nikon (а также с M42 на Nikon) легко найти среди множества переходных колец, производимых в Китае.Ищите кольца из обработанной латуни, а не из алюминия. Штык-нож Nikon, изготовленный из алюминия, просто недостаточно прочен. Втулки с переходными кольцами с M39 на M42 также можно приобрести у сторонних поставщиков (из стран бывшего Советского Союза производятся некачественно, а в Китае, как правило, лучше).

Что такое удлинитель в фотографии?

Перво-наперво, удлинительную трубку не следует путать с удлинителем! Повторитель, который иногда называют телеконвертером, - совсем другое дело.Вы можете узнать больше о расширителях в нашем руководстве по функциям: The Ultimate Guide to Extenders. Или найдите быструю версию в расширенной записи глоссария.

Удлинительная трубка - это просто прокладка, которая проходит между объективом и камерой, они не содержат никаких оптических элементов, поэтому, хотя на первый взгляд они выглядят как какой-то объектив, на самом деле это не так. Там нет стекла, это просто воздух, так что сквозь них можно просунуть пальцы.

Назначение удлинительной трубки - изменить MFD или минимальное фокусное расстояние объектива, чтобы вы могли увеличить объект на вашем изображении.MFD объектива - это просто ближайшая точка, в которой объектив может сфокусироваться, и он отличается для каждого объектива. Вставив удлинительную трубку между камерой и объективом, вы укоротите МФД, другими словами, вы сможете приблизиться к объекту, но по-прежнему сможете фокусироваться.

Удлинительные трубки доступны разной толщины, и их можно складывать вместе для создания комбинаций. Чем толще стопка, тем больше укорачивается МФД на объективе.Если вы начнете с объектива, у которого уже есть довольно близкий MFD, вы можете добиться такого же существенного эффекта, как и использование специального макрообъектива. Поскольку удлинительные тубусы относительно дешевы, это отличный способ заняться макросъемкой без дорогих макрообъективов.

Обратите внимание: когда вы укорачиваете MFD объектива, вы теряете способность фокусироваться на бесконечности, хотя это редко является проблемой, потому что вся причина, по которой вы бы использовали объектив, в первую очередь, заключается в том, чтобы сфокусироваться на чем-то близком к вам.Это означает, что вы не можете просто надеть на линзу удлинительную трубку и постоянно оставлять ее там.

Никакой оптики в удлинительной трубке!

Еще одна особенность удлинительных трубок заключается в том, что они могут привнести некоторое виньетирование в ваше изображение, в зависимости от толщины стопки. Убедитесь, что вы немного уменьшили диафрагму, чтобы решить эту проблему.

Удлинительные трубки доступны в двух основных типах: немой и активный. Активные будут имитировать штифты автофокуса на объективе и, следовательно, при установке позволяют выполнять автофокусировку.Гораздо более дешевые, так называемые «тупые» трубки, вообще не имеют этих контактов, а это означает, что у вас не будет автофокусировки или управления диафрагмой, если у вашего объектива нет кольца ручной диафрагмы. Их можно купить всего за несколько долларов, но, по мнению автора, гораздо лучше купить правильные активные.

Пример удлинительной трубки

Этот пример показывает, насколько полезной может быть удлинительная трубка. Слева - сам по себе Canon 50mm f / 1.8 STM, так близко, как он сфокусируется на цели.Добавьте к объективу удлинительную трубку 25 мм, и вы сможете НАМНОГО приблизиться, как на втором изображении.

Дополнительная литература

Удлинительные кольца Порты, шестерни и видоискатели для правильной конфигурации объектива и порта - Интернет-магазин Subal

подходит для:

Все продукты: Canon EF 14 / 2,8 л USM II. Canon EF 14 / 2,8 л USMCanon EF 15 / 2,8 FE + Kenko Pro300AFDG 1, 4 xCanon EF 16-35 / 2.8 л USMCanon EF 16-35 / 2,8 л USM II.Canon EF 17-35 / 2,8 л USMCanon EF 17-40 / 4 л USMCanon EF 20 / 2,8 USMCanon EF 20-35 / 2,8Lanon EF 24/1. 4 л USMCanon EF 24 / 1. 4 л USM II.Canon EF 24-105 / 4L IS USMCanon EF 24-70 / 2. 8 л USMCanon EF 24-85 / 3,5-4,5 USMCanon EF 28-105 / 3,5-4,5 II USMCanon EF 28-105 / 3.5-4.5 USMCanon EF 28-70 / 2. 8 л USMCanon EF 28-80 / 3.5-5.6 IICanon EF 35 / 1. 4 л USM II.Canon EF 8-15 / 4L USMCanon EF 8- 15 / 4L USM + Kenko Pro 300AFDG 1, 4 xCanon EF-S 10-22 / 3,5-4,5 USMCanon EF-S 15-85 / 3.5-5.6 IS USMCanon EF-S 17-55 / 2.8 IS USMCanon EF-S 17-85 / 1.4-5.6 IS USMNikkor AF 2. 20-35 / 8 DNikkor 200 / 4.0 AF microNikkor AF 105 / 2.8 DNikkor AF 14 / 2.8 EDNikkor AF 18-35 / 3,5-4,5 DNikkor AF 24 / 1,4 G EDNikkor AF 24-50 / 3,3-4,5 DNikkor AF 24-85 / 2,8 4 DNikkor AF 24-85 / 3,5-4,5GNikkor AF 28-105 / 3,5-4,5 DNikkor AF 28-80 / 3.3-5.6GNikkor AF 28-80 / 3.5-5.6DNikkor AF 28-85 / 3.5-4.5Nikkor AF 35 / 1,4G Nikkor AF 70-180 / 4.5-5.6D-EDNikkor AF-S 14- 24 / 2. 8 G EDNikkor AF-S 16-35 / 4.0 G ED VRNikkor AF-S 17-35 / 2.8 DNikkor AF-S 18-70 / 3.5-4.5 ED IFNikkor AF-S 24-70 / 2. 8 G EDNikkor AF-S 28-70 / 2.8 DNikkor AF-S DX 10-24 / 3. 5-4.5G EDNikkor AF- S DX 12-24 / 4 G IF-ED Nikkor AF-S DX 14-24 / 2,8 G ED Nikkor AF-S DX 16-85 / 3.5-5.6G ED VR Nikkor AF-S DX 17-55 / 2,8 G IF- EDNikkor AF-S DX 18-55 / f3.5-5.6 G VRNikkor AF-S VR 24-120 / 3.5-5.6G IF-EDPanasonic Lumix DMC GX7Sigma 10-20 / 3.5 EX DCSigma 10-20 / 4.5-5.6 Sigma 12 -24 / 4,5-5,6 EX DG ASP. HSMSigma 150 / 2.8 EX DG APO IF HSM MACROSigma 15-30 / 3.5-4 EXSigma 17-70 / 2.8-4.5 DCSigma 18-50 / 2.8 EX macro "HSM" Sigma 18-50 / 2.8 EX macroSigma 28-70 / 2.8 EX DGSigma 8-16 / 4.5-5.6 DC HSMSigma AF 10 / 2.8 EX DC HSM (Nikon) Sigma AF 105 / 2.8 EX DG macroSigma AF 20 /1.8 EX macro (Nikon) Sigma DC 17-70 / 2.8-4 macro OS HSM (Nikon) Sigma DC 17-70 / 2.8-4.5 macro HSM (Nikon) Sony E 18-55 / 3,5 - 5,6 мм OSSSony E 2,8 / 1,6 мм + конвертер Fisheye Sony E 2,8 / 16 мм + VCL-EU1Sony Nex5NSony NEX5RS Sony NEX7Tamron SP AF 10-24 3,5 4,5 DiII LD асп.Tokina 10-17 / 3,5-4,5 AF DX + Kenko TC Pro 300 AF DG 1, 4 xTokina 10-17 / 3.5-4.5 AF DX + Kenko TC Pro 300 AF DGX 2 x.Tokina 10-17 / 3. 5-4.5 AF DX.Tokina 12-24 / 4 DX II.Tokina 12-24 / 4 DX Токина AF 11-16 / 2.8 DX ASP.

Сортировать по:

PopularityNamePrice: от низкой к высокой Цена: от высокой к низкой

Удлинительные кольца

3 января 2011 г. Хью Бирнбаум

Хью Бирнбаум

Время от времени простая установка оптического прицела превращается в кошмар, когда мы понимаем, что пропорции оптического прицела не позволяют правильно расположить его. Возможно, нам не удастся сдвинуть его достаточно далеко вперед или назад, чтобы получить желаемое удаление выходного зрачка, или, возможно, часть прицела препятствует или препятствует выполнению действия. Если бы только труба прицела была немного длиннее или короче, раструб раструба объектива, седла турели или регулятора увеличения не задело бы кольцо крепления. Еще полдюйма или около того пути решило бы проблему.

Этот набор прозрачных удлинительных колец с одним стандартным и одним смещенным кольцом позиционирует прицел Leupold 24X должным образом для стрелка по силуэту, обеспечивая при этом достаточный зазор между передним кольцом и выступом раструба объектива.

Самое простое и практичное готовое средство - это удлинительные монтажные кольца. В отличие от стандартного кольца прицела, которое поднимается прямо вверх от основания крепления, удлинительное кольцо имеет профиль смещения, который размещает верхнюю часть примерно на полдюйма впереди или позади точки зацепления, где кольцо встречается с основанием. В большинстве случаев такие кольца являются двунаправленными, что позволяет устанавливать их со смещением вперед или назад по мере необходимости. Как и стандартные монтажные кольца, удлинительные кольца доступны разной высоты, от низкой до очень высокой прозрачной версии, а также с диаметром кольца, подходящим для обычных размеров трубки осциллографа.

Удлинительные кольца предлагаются большинством основных поставщиков монтажного оборудования для соответствия базам типа Weaver и Redfield. В последних линиях возможности монтажа могут быть немного ограничены, потому что часто только переднее кольцо с ласточкиным хвостом является удлинительным кольцом. Заднее кольцо, зажатое противоположными винтами, обеспечивающими регулировку по горизонтали, представляет собой, за некоторыми исключениями, обычное вертикальное кольцо.


Наборы удлинительных колец для баз Weaver-contour обычно доступны в двух комбинациях.Один обеспечивает удлинительное кольцо и стандартное кольцо, которые взаимозаменяемы для установки в передние или задние поперечные пазы в соответствии с вашими требованиями. Другой набор колец, который я предпочел, включает в себя два удлинительных кольца для максимальной универсальности монтажа. Вы можете расположить кольца со смещениями, совпадающими или противоположными, чтобы увеличить или уменьшить расстояние между ними соответственно. Существует относительно немного проблем с позиционированием прицела, которые нельзя решить с помощью пары удлинительных колец.

Комбинация высокого двойного удлинительного кольца позволяет удобно разместить силуэтный прицел Leupold 25X, не прижимая раструб объектива или седло турели к любому кольцу.

Установить удлинительные кольца так же просто, как и установить стандартные кольца. Как всегда, перед тем, как прикасаться к инструменту, прочтите инструкцию, прилагаемую к кольцам. Одна из областей, требующих осторожности, касается размещения прицела внутри колец.Не увлекайся. Оставьте зазор не менее 1/8 дюйма, а лучше немного больше, между кольцом и раструбом раструба объектива, регулировочной револьверной головкой или другими критическими участками прицела. Цель состоит в том, чтобы не повредить прицел при затягивании колпачков, которые фиксируют трубку.




Некоторые стрелки отказываются от использования удлинительных колец по эстетическим соображениям. Им не нравится, как выглядит кольцо оптического прицела с трещиной в нем.Что ж, я бы предпочел, чтобы у меня на кольцах прицела образовалась трещина, чем на шее из-за попытки прищуриться через неудобно установленный прицел. Подумай об этом.


Удлинительные кольца семенного ящика | BCE

Номер детали: BH5745-R

Удлинительное кольцо семенного ящика Buckhorn

Номер детали: BH5745-R

С помощью удлинительного кольца семенного ящика Buckhorn 9 дюймов можно оптимизировать ваш текущий парк ящиков и модернизировать любой существующий CenterFlow Ящик для семян.Удлинительное кольцо увеличивает емкость имеющегося семенного ящика CenterFlow на 17% и не мешает работе оборудования. Удлинительное кольцо семенного ящика изготовлено из прочного 100% пластика HDPE и на 100% пригодно для вторичной переработки.

Количество Цена
Каждый $ 127,00
5-14 $ 122,00
$ 117,00

Описание

Удлинительное кольцо семенного ящика Buckhorn 9 дюймов может оптимизировать ваш текущий парк ящиков и модернизировать любой существующий семенной ящик CenterFlow.Удлинительное кольцо увеличивает емкость имеющегося семенного ящика CenterFlow на 17% и не мешает работе оборудования. Удлинительное кольцо семенного ящика изготовлено из прочного 100% пластика HDPE и на 100% пригодно для вторичной переработки.

Размеры

Технические характеристики

Размеры
Высота в сложенном состоянии
Вместимость
Наружная высота 9
Наружная ширина 45
Наружная длина 57
Внутренний объем ft ^ 3 НЕТ
Вес Грузоподъемность (фунты) НЕТ
Напольный тип НЕТ
Транспортировка
900 53-футовая нагрузка прицепа 154 53-футовая нагрузка разрушена 154 Короткое отверстие вилки Н / Д Длинное отверстие вилки Н / Д Вход вилки НЕТ Масса (фунты) 44
Характеристики
Откидные двери НЕТ
Высота двери НЕТ
Ширина двери НЕТ
/ A
Одобрения N / A
Марка Buckhorn

Сопутствующие товары

.
Удлинительные кольца: Что такое удлинительные кольца — экстендеры

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Пролистать наверх
