Фотовспышка Yongnuo Speedlite YN-560IV

Yongnuo Speedlite YN-560IV- это пополнение популярной серии вспышек Yongnuo YN560.

В обновленной версии к беспроводному приемнику(ресиверу) был добавлен ещё и передатчик (трансмиттер), что позволяет использовать фотовспышку Yongnuo YN560-IV в беспроводном режиме Master.

Функционал этой фотовспышки объединяет в себе функции радиокомандера YN560-TX и мануальной ведомой фотовспышки YN-560III: с её помощью можно управлять мощностью импульса , положением зума головки и режимом работы фотовспышек Yongnuo YN560III/YN560IV, сгруппированных в группы A/B/C и запускать их без использования дополнительных радиосинхронизаторов.

Но также сохранен и полный функционал Yongnuo YN-560III: YN-560IV может управляться контроллером Yongnuo YN560-TX и может поджигаться радиосинхронизаторами Yongnuo RF602/RF603/RF603II/RF605.

Характеристики Yongnuo Speedlite YN560IV:

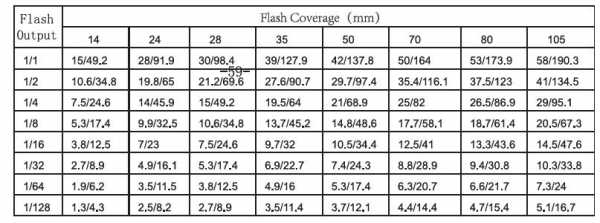

  • Максимальное ведущее число: GN58 (ISO 100, 105mm)
  • Режимы работы вспышки: M, Master (TX), Slave (RX), S1 (по первому световому импульсу), S2 (с пропуском первого светового импульса)
  • Master режим (ведущая) : есть
  • Встроенный трансивер с рабочей частотой 2,4 ГГц
  • Количество групп: 2
  • Количество каналов: 16
  • Совместимость: радиосинхронизатор RF-602/RF-603/RF-603 II/RF-603 AC/RF-605, трансмиттер YN-560TX, фотовспышка YN-560III
  • Режим TTL: нет
  • Slave TTL: нет
  • Высокоскоростная синхронизация: нет
  • Цветовая температура: 5600K
  • Поворот головы:
    -180…+90 градусов
  • Подъем головы: -7…+90 градусов
  • Ручная настройка мощности: 1/1 — 1/128 (шаг 1/3 и/или 1/5 EV)
  • Зум рефлектора: 24/28/35/50/70/80/105мм
  • Автосохранение настроек фотовспышки при выключении
  • Дополнительно: встроенный светорассеиватель и белый отражатель
  • Время перезаряда: 3сек
  • Питание: 4 элемента АА/LR6

Заказана фотовспышка была, традиционно, в магазине DealeXtreme 12 декабря, 17 декабря была отправка, и получил я её на почте 6 января.

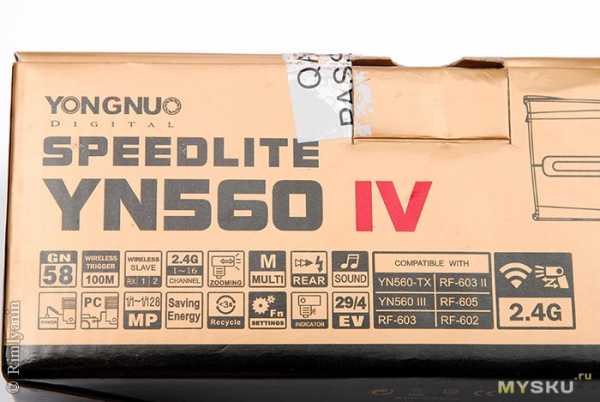

Поставляется фотовспышка YN560-IV в традиционной для фотовспышек Yongnuo коробке

на боковых гранях которой нарисованы пиктограмки характеристик и возможностей

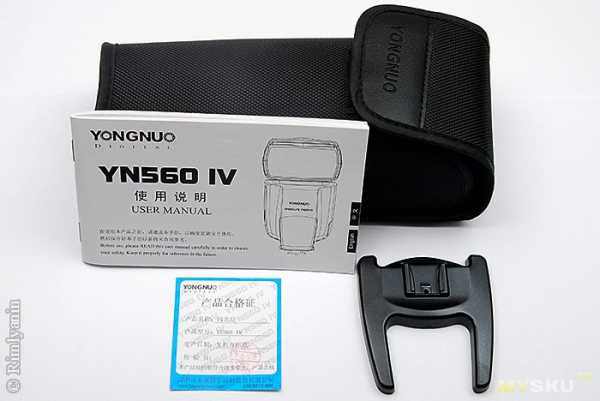

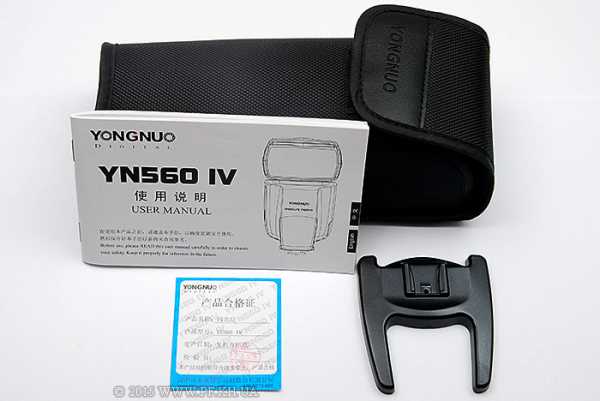

комплект поставки включает в себя:

  • чехол
  • подставка для установки фотовспышки на горизонтальную поверхность или фотоштатив
  • инструкция на китайском и английском языках
  • гарантийный талон

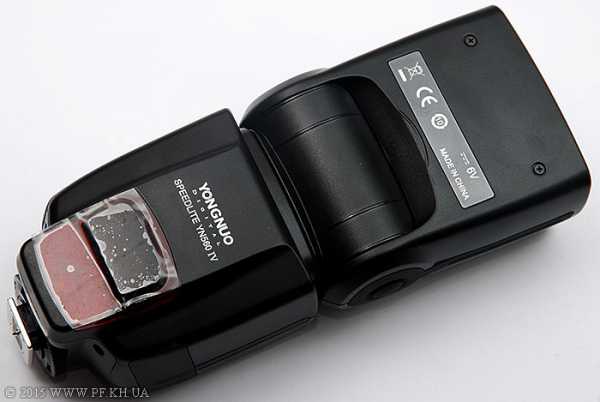

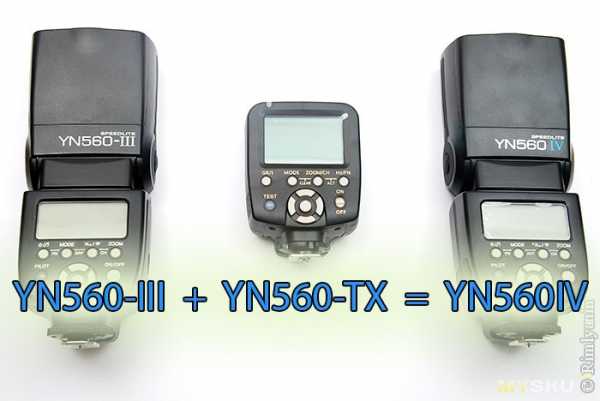

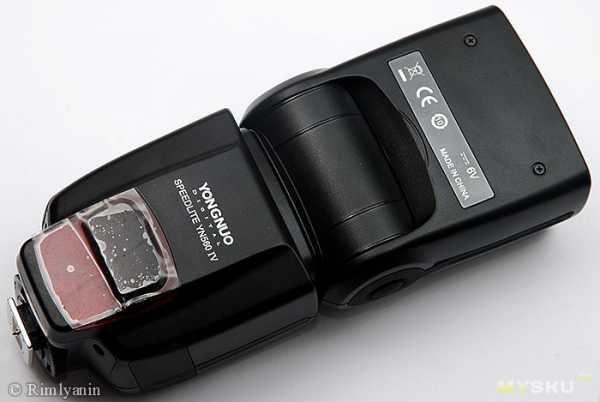

Внешне фотовспышка Yongnuo Speedlite YN-560 четвертой версии повторяет YN-560 третьей версии,

и т.к. на Yongnuo Speedlite YN560III уже был обзор, то подробно на внешнем виде останавливаться не буду и перейду сразу к следующему пункту:

Режимы работы

Установленная на камеру или радиосинхронизатор фотовспышка Yongnuo Speedlite YN560IV может работать в режиме ручного управления мощностью (

M)

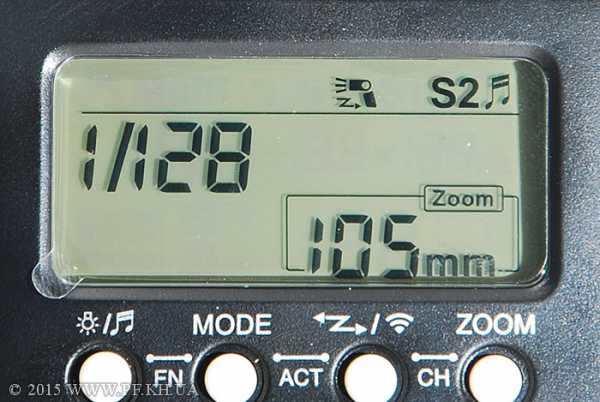

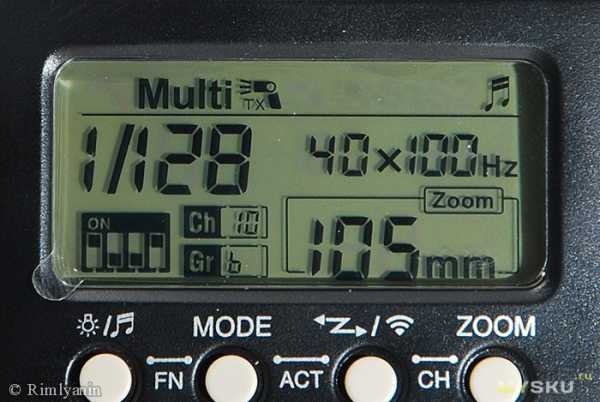

или в режиме стробоскопа (Multi)

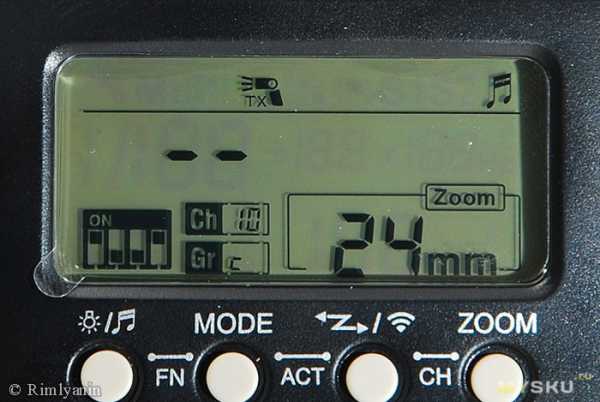

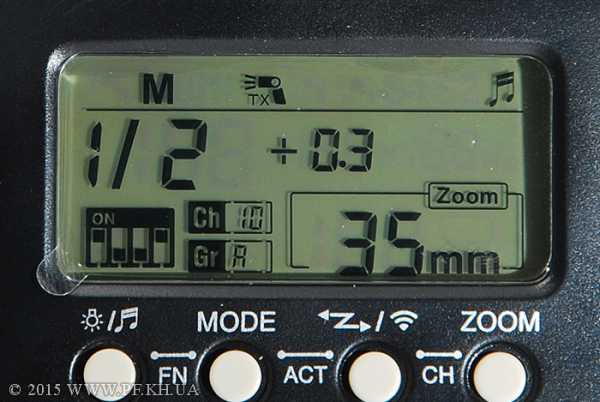

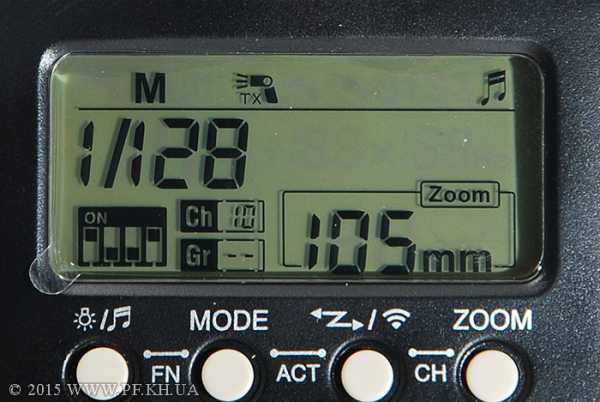

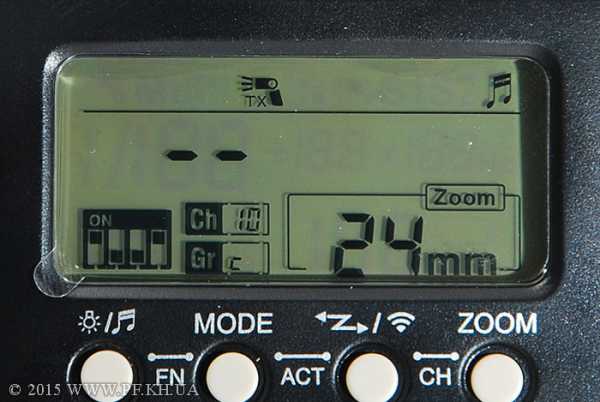

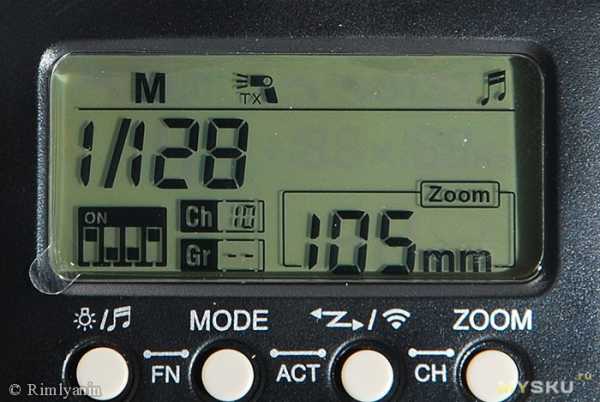

В режиме ведущей (Master, TX) для самой вспышки доступны режимы ручного управления мощностью (M)

или не срабатывать ()

Но как ведущая, фотовспышка Yongnuo YN560-IV поддерживает беспроводное (по радиоканалу) управление тремя (A, B и C) группами ведомых вспышек YN560III/YN560IV. Для ведомых фотовспышек доступны следующие режимы:

M

с ручным управлением мощностью,

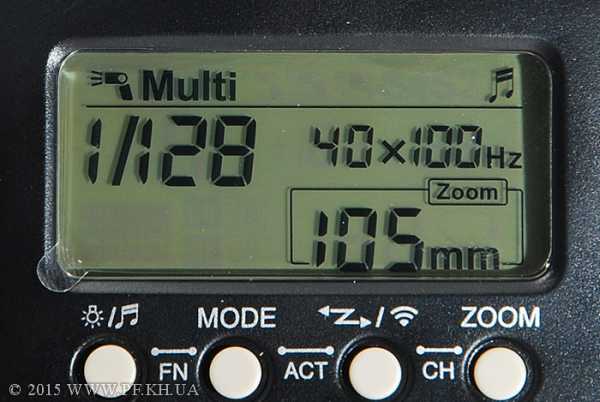

Multi (он же RPT, стробоскоп), с установкой мощности, количества и частоты вспышек,

и режим —, при котором ведомые фотовспышки в этой группе срабатывать не будут

Также, во всех этих режимах, для удаленных (ведомых) фотовспышек можно выставить положение зума головки фотовспышки.



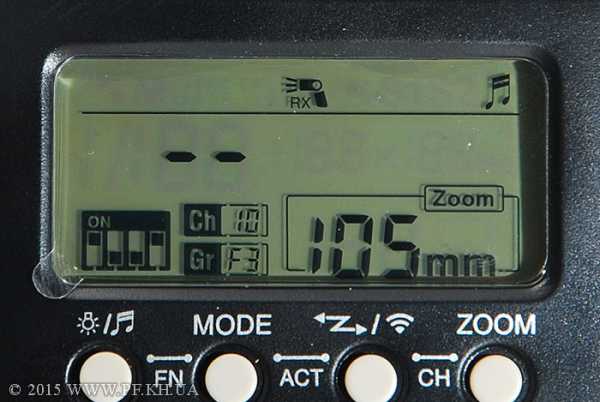

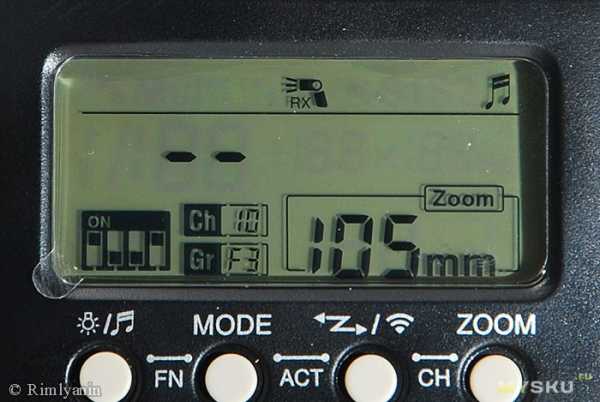

В режиме ведомой (RX, Slave) управление полностью производится либо с другой фотовспышки YN560-IV, либо с контроллера YN-560TX

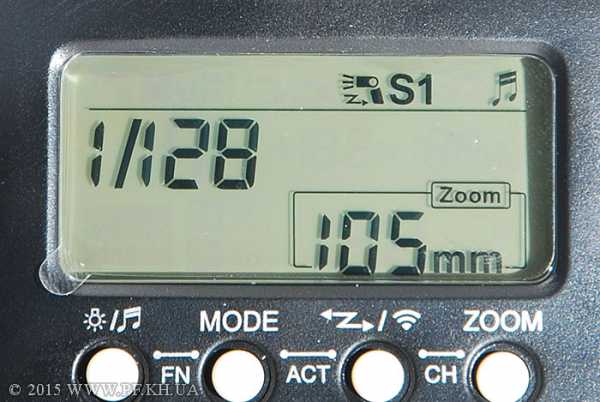

Также присутствуют и беспроводные режимы S1 (по первому световому импульсу) и S2 (с пропуском первого светового импульса

)

Также есть режим сохранения энергии (Sleep),

длительность ожидания до перехода в него можно выставить в дополнительных настройках. Кстати, о них.

Дополнительные настройки

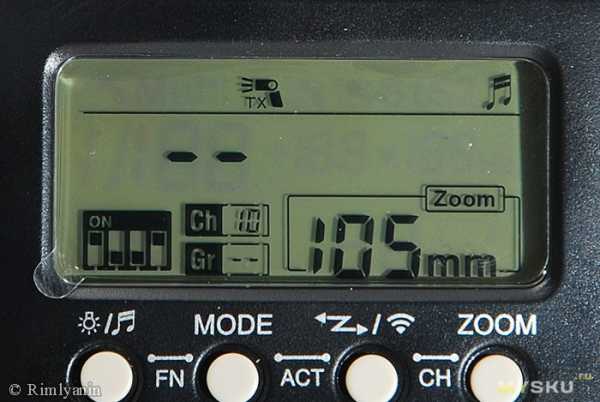

Перейти в них можно нажав одновременно две левых кнопки под ЖК-индикатором. Доступно выставление следующих параметров:

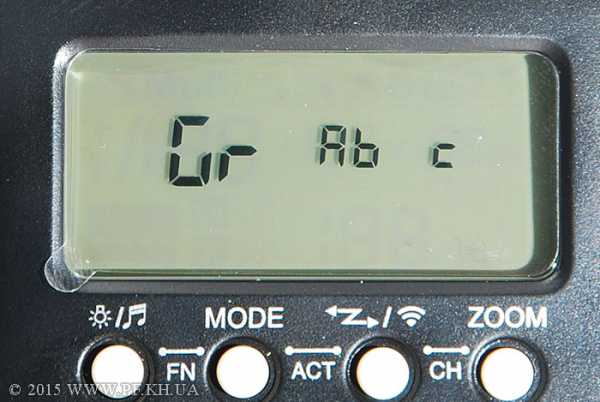

Gr — (Group) ограничение на управление тремя (A, B и C), двумя (A и B) или только одной (A) группами фотовспышек, что бы во время фотосета не пришлось прищелкивать настройки не используемых в данный момент групп, тем самым теряя оперативность.

SL EP — (sleep) включен или выключен режим сохранения энергии (режим сна, sleep)

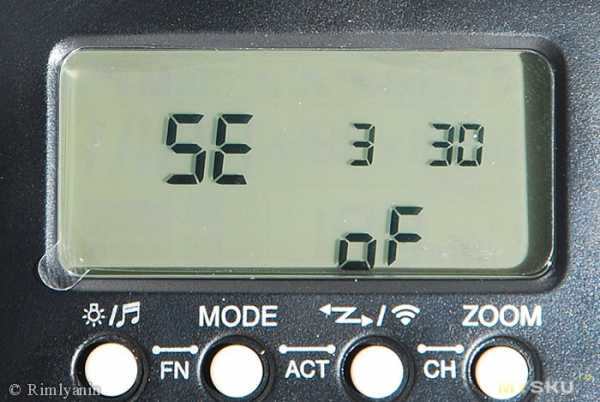

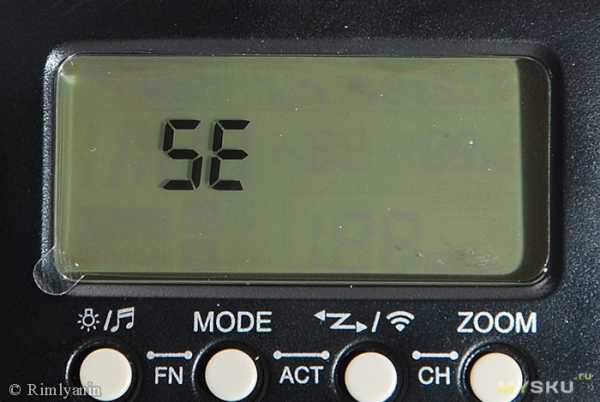

SE — интервал ожидания до перехода в режим сна установленной на камеру фотовспышки YN560IV, доступные такие установки: 3 — 30/15 — 60/30 — 120/— — 120, где первая цифра означает, что через 3/15/30 минут фотовспышка перейдет в режим сна, а вторая что через 30/60/120 минут фотовспышка выключится.

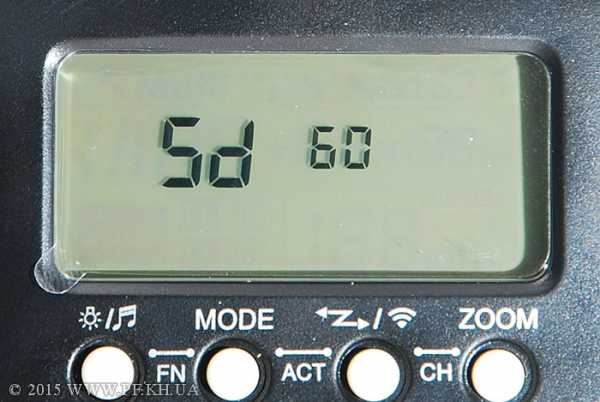

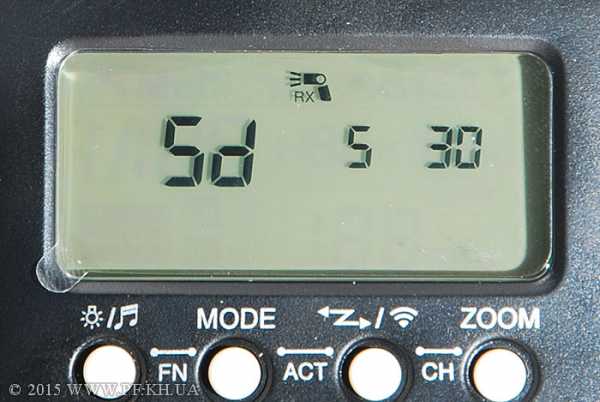

SD — интервал перехода в режим сна для режимов S1 и S2, возможные варианты 30/60/120 минут

SD — интервал перехода в режим сна для режима ведомой (RX), аналогичен режиму SE of, но следующими вариантами установок: 5 — 30 / 15 — 60 / 30 — 120 / — — 120

LCD — время работы подсветки LCD-дисплея, 7/15/30 секунд

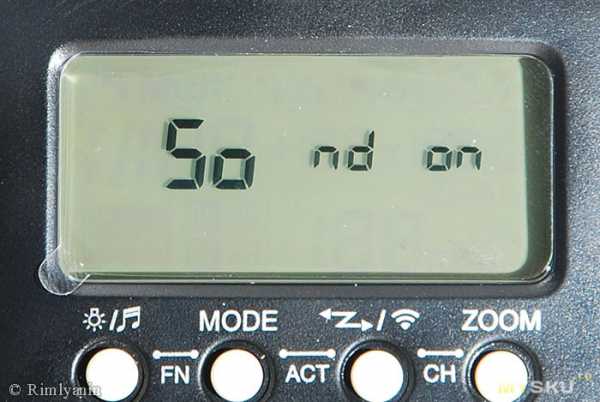

SO nd — (sound)звуковое подтверждение включено/ выключено

Inc — (increment) шаг установки мощности импульса вспышки, установить можно либо шаг 1/3 EV, либо 1/5 EV, либо, комбинированный вариант, в котором будут использоваться и шаг в 1/3 EV и шаг в 1/5 EV

qu ic -(quick) включение/выключение фотовспышки Yongnuo Speedlite YN-560IV по длительному (2 сек) или краткому нажатию кнопки включения.

RF — переключение совместимости с радиосинхронизаторами RF-602 или RF-603/RF-603II

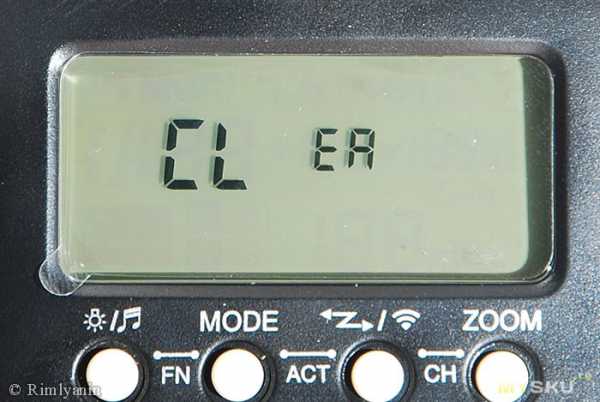

Cl er — (clear) сброс всех настроек по длительному нажатию кнопки ОК

Послесловие и выводы:

Достоинства:
  • функция беспроводного контроля и поджига ведомых фотовспышек по радиоканалу,
  • большой и контрастный ЖК-экран, с янтарной подсветкой и крупными значками и цифрами
  • быстрое время перезаряда
Недостатки:
  • управление только тремя группами ведомых фотовспышек, приходится выбирать, либо шесть групп без вспышки на камере, либо три, но и на камере тоже вспышка (бывает полезно, например, для бликов в глазах модели)
  • на дисплее отображаются настройки только одной группы, чтобы посмотреть настройки другой — нужно переключить группу.
  • TTL отсутствует, что означает что мощность вспышки необходимо устанавливать вручную. Это расплата за универсальность. Впрочем, это несложно, хотя и требует некоторых навыков.
  • фиксация в горячем башмаке гайкой. Лично мне больше понравилось быстрый фиксатор у ранее обозреваемых мною фотовспышек Viltrox

Вспышка Yongnuo Speedlite YN-560IV обзавелась поддержкой Master-функций, и теперь её можно использовать как контролирующее (ведущее) устройство для трех групп удаленных (ведомых) фотовспышек YN560III/ YN560IV, устанавливая параметры и режимы их работы, для поджига удаленных фотовспышек YN-560III/ YN-560IV и других фотовспышек, подключенных к радиосинхронизаторам Yongnuo RF-602/RF-603/RF-603 II/RF-603 AC.

Видео с распаковкой, кратким обзором и инструкцией по использования данной фотовспышки:

Как я уже писал выше, купил я её в магазине DealeXtreme, а вообще, ассортимент продукции фирмы Yongnuo на dx.com достаточно большой.
