Юстировка камеры, неэффективный метод. Часть 2.
Юстировка камеры, неэффективный метод. Часть 2.
В части первой http://nesovet.livejournal.com/261289.html было про исправление фронт-фокуса и бэк-фокуса с частичной разборкой камеры.
Это метод регулировки сенсора фокусировки камеры.
Я напишу, как можно «халтурно» подкорректировать положение зеркал, не разбирая камеру.

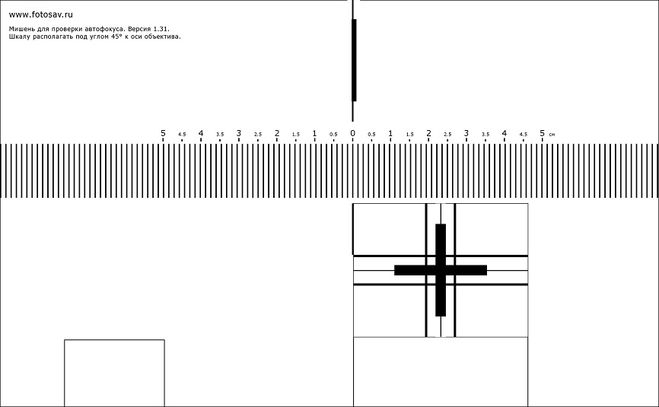

Покажу, как сделать тесты камеры и как проверить объектив, если камера отъюстирована.
Конструкция зеркальной камеры такая
в натуре выглядит так
Работает это так: свет через объектив попадает на зеркало. Зеркало стоит под углом 45 градусов к оптической оси.
Отражается и попадает на матовый экран, на экране формируется изображение, которое мы рассматриваем в окуляр.
В зеркале полупрозрачное окошко, через которое часть светового потока проходит и попадает на второе зеркало, тоже 45 градусов к оптической оси.
Отражается и попадает на сенсор фокусировки. По простому на сенсоре стоят датчики, которые определяют максимальную резкость изображения. Если объектив автофокусный то датчик заставляет его фокусироваться.
Все устаканится. на датчике максимально резкое изображение, на матовом стекле тоже.
В момент фотографирования, зеркало поднимается, к нему прижимается меньшее, сенсора и свет попадает на матрицу камеры.
Изображение, как бы переносится с матового стекла на матрицу. Отрезки от зеркала до матрицы и матового стекла одинаковые.
Видно, что в этой схеме просто геометрия. Объективы здесь вообще не участвуют.
Зеркало выставляется под углом 45 гр пучком света, если вместо матового стекла установить зеркало, то луч отразится от зеркала камеры попадет на второе зеркало отразится и выйдет по тому же пути.
Это геометрия камеры и трудностей, имя прибор здесь нет. В домашних условиях нужно в байонете поместить источник, типа лазера и направит пучок по оптической оси.
Пробовать крутить эксцентрики, фотографировать миру и и пытаться получить резкость по всему полю, метод хуже.
Это как в квантовой физике, когда мы не можем обнаружить частицу, но по появлению других частиц мы знаем, что она здесь есть.
так по резким мирам в углах изображения мы думаем, что зеркало стоит правильно.
Зеркало регулируется эксцентриком в шахте камеры.
Еще раз скажу, что никакие фронтфокусы и бэкфокусы так не убираются. Объективы вообще не при чем.
Выставляется геометрия углы зеркал 45 градусов, матовое стекло перпендикулярно отраженному пучку, датчик фокуса перпендикулярен отраженному пучку.
Расстояние до матового стекла от зеркала равно расстоянию до сенсора.
Пусть объектив мануальный, наводитесь на предмет. На матовом стекле имеете резкое изображение, на датчике фокуса тоже, он это подтверждает.
Если датчик не подтверждает, а изображение кажется резким и в режиме LW, делаем снимок.
Делаем еще один снимок с подтверждающим датчиком, не контролируя визуально резкость.
Сравниваем снимки. Наверное снимок с визуальным контролем будет резким. Значит датчик не в фокусе.
Регулировка датчика http://nesovet.livejournal.com/261289.html, его нужно подвинуть вверх или вниз, но его плоскость должна быть параллельна матовому стеклу.
Объектив в режиме автофокус: подтверждение автофокуса есть, но в видоискателе изображение не резкое.
Смотрим в LW, тоже не резкое? Делаем снимок. И снимок не резкий. Регулируем датчик фокуса. Это случаи бэк и фронт фокуса.
LW и видоискатель независимые системы. Возможны случаи резкого изображения LW но не резкого в видоискателе, ну тогда подкрутите колечко диоптрий.
Регулировка положения матового стекла случай экзотический. но все же. Инструменты не нужны. Нужны прокладки и не кривые ручки.
подбирайте прокладочки и резкость появится.
Ну какие еще случаи? матрица не в фокусе? Тогда лучше байонет регулировать. Не надо матрицу трогать.
Не надо трогать эксцентрики зеркал, если не можете точно выставить угол.
Все должно двигаться параллельно и перпендикулярно.
Камеру можно отрегулировать не применяя объектив, ну разве что тестовый идеальный.
Если все отрезки в камере выставлены и углы 45 градусов и 90, также рабочий отрезок ( регулируется байонетом), то моно перебирать объективы. Все грехи сваливаем на них.
И снимки в допуске.
Лучший оказался никон 80-200, хотя микро никкор 105, не должен был уступить.
Юпитер, конечно мылит, а у цейса слишком короткий фокус. До предмета съемки метров 30.
успехов в фотографии
Калибровка объектива и фокусировки — Canon Russia
Калибровка объектива и фокусировки — Canon Russia- Чем мы занимаемся
- Цены
- Дополнительные услуги
Камеры и объективы Canon производятся в соответствии с высочайшими стандартами точности для обеспечения превосходного качества изображения.
Поэтому даже небольшое смещение компонентов, которое происходит в результате частого использования устройства, может привести к снижению качества фокусировки, которое обязательно заметит увлеченный фотограф.
Чем мы занимаемся
Для надежной и точной фокусировки мы можем выполнить сопоставление автофокусировки вашего выбранного объектива и камеры или настройку в соответствии с автофокусировкой на оборудовании Canon. Благодаря нашему опыту и наличию точных инструментов мы отрегулируем камеру, чтобы параметры на ней соответствовали параметрам на объективе, или наоборот — чтобы добиться точной фокусировки.
Доступно две услуги:
• Подстройка фокуса на камере
• Подстройка фокуса на объективе
Важная информация
Вы можете запросить подстройку фокусировки вашей камеры/объектива в комбинации с оборудованием Canon (камерой или объективом) либо с вашим продуктом (камерой или объективом).
• Если вы хотите, чтобы фокусировка на камере или объективе соответствовала фокусировке на другом вашем продукте, предоставьте нам хотя бы 1 камеру и 1 объектив.
• Если вы хотите настроить фокусировку на вашем продукте с помощью оборудования Canon (камеры или объектива), сообщите специалисту сервисного центра Canon, какую модель устройства вы хотели бы использовать.
• При необходимости вы также можете забронировать дополнительные устройства (к примеру, 3 объектива для 1 камеры или 2 камеры для 1 объектива), но за каждую процедуру сопоставления фокуса вам будет выставлен отдельный счет.
• Если в ходе технического обслуживания в вашем устройстве обнаружена неисправность, представитель сервисного центра Canon свяжется с вами, чтобы запросить копию документа, подтверждающего покупку, для подтверждения гарантии Canon (если она еще не предоставлена) или, если на ваш продукт больше не распространяется гарантия Canon, обсудить варианты платного ремонта (например, ремонт по фиксированной цене, сроки ремонта или оценку времени и стоимости).
• Гарантия на ремонт не распространяется на последующие неисправности, не выявленные в ходе технического обслуживания.
Список цен
Цена на услугу
| Тип камеры | Подстройка фокуса на камере |
|---|---|
| Цифровые зеркальные камеры EOS | 3600 ₽ |
| Тип объектива | Подстройка фокуса на объективе |
|---|---|
| Фикс-объективы EF, EF-S & DO | 3600 ₽ |
| Зум-объективы EF, EF-S & DO | 4200 ₽ |
Все цены включают НДС и обратную доставку. Отправка оплачивается отдельно.
Цены могут быть изменены без предварительного уведомления.
Участники CPS могут воспользоваться преимуществами быстрого обслуживания в соответствии с уровнем участника.
Эти услуги доступны в сервисных центрах Canon — по вопросам пишите на электронную почту [email protected]. Местные авторизованные сервисные центры партнеров CPS могут предлагать аналогичные или схожие услуги.
Нажмите, чтобы узнать больше о процедуре ремонта и найти ближайший сервисный центр Canon.
Подробнее
Вас также могут заинтересовать
Команда Canon Professional Services
Участники программы имеют доступ к приоритетной поддержке CPS в своей стране и на крупных мероприятиях, возможность приоритетного быстрого ремонта и — в зависимости от уровня участника — бесплатной аренды резервного оборудования, а также получения скидки на обслуживание и бесплатной доставки оборудования после его выполнения. Кроме того, они получают эксклюзивные предложения для участников.
Присоединяйтесь
Узнать больше
илиКамера для выравнивания диаграммы | Imatest
Центрирование тестовых диаграмм имеет решающее значение для тестирования качества изображения. Если камера неправильно совмещена с тестовой таблицей, ваше изображение может оказаться непригодным для анализа; вы можете не знать, действительно ли результаты указывают на систему камеры или на ошибку в позиционировании диаграммы.
Если оптическая ось смещена относительно центра мишени, интересующие области разрешения могут стать асимметричными, отклоняясь от идеального расстояния радиального поля и внося ошибку в вашу карту резкости в плоскости изображения. Если устройство наклонено относительно цели, точность измерений трапецеидального искажения и углов конвергенции будет снижена. Контроль выравнивания камеры относительно тестовой таблицы — лучший способ предотвратить эти ошибки.
Понимание и поддержание правильного выравнивания имеет решающее значение для процесса центрирования. Оси x и y, которые проходят вертикально и горизонтально через камеру, должны быть выровнены так, чтобы они были параллельны тестовой диаграмме. Ось z или оптическая ось должна быть перпендикулярна диаграмме. Imatest рекомендует два метода точного выравнивания диаграммы.
Первый метод, в котором используется модульный испытательный стенд Imatest, является полезным инструментом для центрирования испытательной таблицы для обеспечения надлежащего выравнивания.
Это рекомендуемая процедура Imatest. Процедура следующая:
- После установки камеры на головку штатива и настройки диаграммы можно приступать к центрированию.
- Убедитесь, что камера выровнена, регулируя наклон, наклон и рыскание головки штатива до тех пор, пока каждый угол не будет равен 0º, а пузырьковый уровень на головке штатива не будет находиться в центре. Это переводит номинальную оптическую ось камеры перпендикулярно диаграмме.
- Начните с того, что придвиньте стойку камеры ближе к карте. Как видно на видео на 2:14, объектив камеры не совмещен с центром диаграммы. Поскольку модульный испытательный стенд уже выровнен вдоль оптической оси, единственные переменные, которые необходимо отрегулировать, находятся в направлениях x и y.
- Внесите коррективы, перемещая карту или камеру так, чтобы камера находилась в центре диаграммы. На модульном испытательном стенде регулировку по оси Y легче выполнить, перемещая камеру, а регулировку по оси X проще выполнить, перемещая диаграмму.
- Начните с грубой настройки по этим осям, затем делайте более точную настройку по мере того, как линза становится более совмещенной с центром диаграммы.
- Теперь, когда камера отцентрирована, переместите ее на желаемое рабочее расстояние.
- Оцените рамку диаграммы, используя прямую трансляцию или захваченное изображение. Если на изображении присутствует наклон или поворот, это может быть проблема с выравниванием вашего датчика с вашим устройством.
Преимущество этого метода в том, что камера всегда будет выровнена по номинальной оптической оси.
В другом методе центрирования карты используется штатив и зеркало. Этот процесс обычно требует дополнительной пары рук, если только вы не можете установить зеркало:
- Как и в первом способе, начните с установки камеры на штатив и правильного ее выравнивания.
- Стараясь не касаться поверхности карты, попросите кого-нибудь держать зеркало очень близко к центру карты.
- Начните выравнивать камеру так, чтобы при съемке объектив камеры был виден в центре зеркала. Во избежание путаницы лучше выполнить настройку для каждой отдельной оси, прежде чем переходить к следующей оси.
Хотя этот метод может работать, он более трудоемок и заставляет объектив и датчик располагаться параллельно, что может помешать вам измерить наклон датчика, установленного в корпусе камеры. Также очень легко случайно сместить любую из осей. Штативы могут быть прочными, но их легко ударить, что приведет к дезориентации всей установки. При соблюдении осторожности при использовании этого метода он позволяет измерять факторы качества изображения, помимо наклона и поворота, и получать приемлемые результаты.
Узнайте больше о тестовых таблицах и о том, как начать тестирование качества изображения, здесь.
Выравнивание активного датчика | LUCID Vision Labs
Active Sensor Alignment сводит к минимуму наклон и вращение датчика изображения и размещает центр датчика на оптической оси объектива.
Это достигается за счет анализа в реальном времени и настройки плоскости изображения в процессе размещения. Благодаря этому изображения получаются резкими и четкими даже в углах.- Домашний
- Технические бюллетени
- Активная юстировка сенсора
Активная юстировка сенсора
Понимание стадии, на которой сенсор крепится к камере, имеет основополагающее значение для качества изображения этой камеры. Точное расположение датчиков позволяет камере создавать четкие и четкие изображения даже в углах. Датчик, расположенный по центру и плоский, максимизирует оптические характеристики вашего объектива. Этот процесс подключения не только влияет на качество изображения отдельной камеры, но также влияет на согласованность качества изображения между несколькими серийно выпускаемыми единицами одной и той же модели.
Это позволяет разработчикам приложений машинного зрения надежно определять свои оптические характеристики, не беспокоясь о чрезмерных настройках и отклонениях от исходной спецификации при масштабировании своего приложения.
Например, представьте, что вы производите несколько одинаковых систем машинного зрения, которые проверяют один и тот же продукт, но вам приходится каждый раз настраивать камеру и оптическую систему в соответствии с разными спецификациями, или, что еще хуже, вам приходится возвращать и ждать замену камеры, потому что оптические характеристики не соответствуют заявленным. уровни толерантности. LUCID применяет Active Sensor Alignment в процессе производства камеры, чтобы свести к минимуму отклонения единиц и обеспечить качественное изображение для каждой камеры Triton и Atlas.
Содержание
Активная юстировка сенсора
В идеальном мире…
Проблемы размещения сенсора
Пассивная юстировка
Активная юстировка сенсора: Правильное размещение у источника Заключение
В идеальном мире…
В идеальном мире оптический центр сенсора, наклон, вращение и заднее фокусное расстояние (BFD) были бы одинаковыми для всех камер. В этом сценарии размещение датчика будет определено и проверено один раз, а затем применено к каждому будущему устройству во время производства.
Однако в реальном мире есть небольшие различия в каждом из компонентов, из которых состоит камера, включая угол, центр и глубину оправы объектива камеры в зависимости от положения датчика на плате формирователя изображения на печатной плате.
Вверху: Если бы все компоненты камеры были сделаны идеально, датчик можно было бы разместить в одном и том же месте для каждого устройства.
Выше: преувеличенная анимация некоторых переменных, связанных с компонентами камеры. Это приводит к несоответствиям с точным размещением датчика внутри камеры.
Проблемы с размещением сенсора
Возможно, есть небольшая разница в одном из компонентов, например, различная толщина припоя под датчиком изображения или наклон матрицы датчика изображения в его корпусе. Хотя эта разница может быть незаметна невооруженным глазом, ее влияние на качество изображения будет заметным.
Это может привести к разнице заднего фокусного расстояния в области сенсора и, например, к размытому углу изображения. Приведенные ниже анимации являются преувеличенными примерами некоторых проблем, с которыми разработчики приложений машинного зрения могут столкнуться из-за плохо выровненных сенсоров камеры.
Слева: Наклон сенсора вызывает различия в фокусных точках в плоскости сенсора. В центре: нестандартное вращение датчика может усложнить установку камеры. Справа: иногда оправа объектива может быть немного смещена от центра, что может привести к затемнению углов. Производители камер закупают компоненты у нескольких поставщиков и должны убедиться, что они соответствуют требуемым спецификациям. Затем камеру собирают в надежде, что все совпадет. это называется Пассивное выравнивание .
Для пассивного выравнивания, чтобы выявить неисправные камеры перед отправкой, проверка качества изображения традиционно проводится после изготовления камеры.
Выравнивание активного датчика: правильное размещение у источника
Гораздо более точный и эффективный способ обеспечения правильного размещения датчика называется Выравнивание активного датчика . В процессе размещения датчика система размещения измеряет центр изображения, вращение, наклон и заднее фокусное расстояние, активно регулируя положение датчика на основе обратной связи от визуальных измерений.
Слева: на датчик наложен световой узор. Любые несоответствия в наклоне, вращении и глубине будут искажать световой рисунок. Эти искажения измеряются и компенсируются перемещением датчика с помощью системы 6 степеней свободы (справа). Отсюда датчик настраивается на правильное положение в режиме реального времени.
Смоделированный пример смещения угла на 30 микрометров
Ниже приведены смоделированные примеры изображений с 12,3-мегапиксельного CMOS-сенсора Sony IMX304 1,1 дюйма с объективом 6 мм и диафрагмой f2,8.
Глядя на поперечное сечение оптического пути, активное выравнивание гарантирует, что датчик находится на правильном фокусном расстоянии с равным расстоянием от центра датчика до краев.
Заключение
Использование этого метода позволяет точно разместить датчик с линейным выравниванием и разрешением по наклону микрометров. Датчики меньшего размера выигрывают от точного центрирования. Даже незначительное смещение центра может отрицательно повлиять на монтажное положение камеры. Для сенсоров большего размера незначительные изменения наклона могут привести к существенным различиям в фокусных точках на изображении.

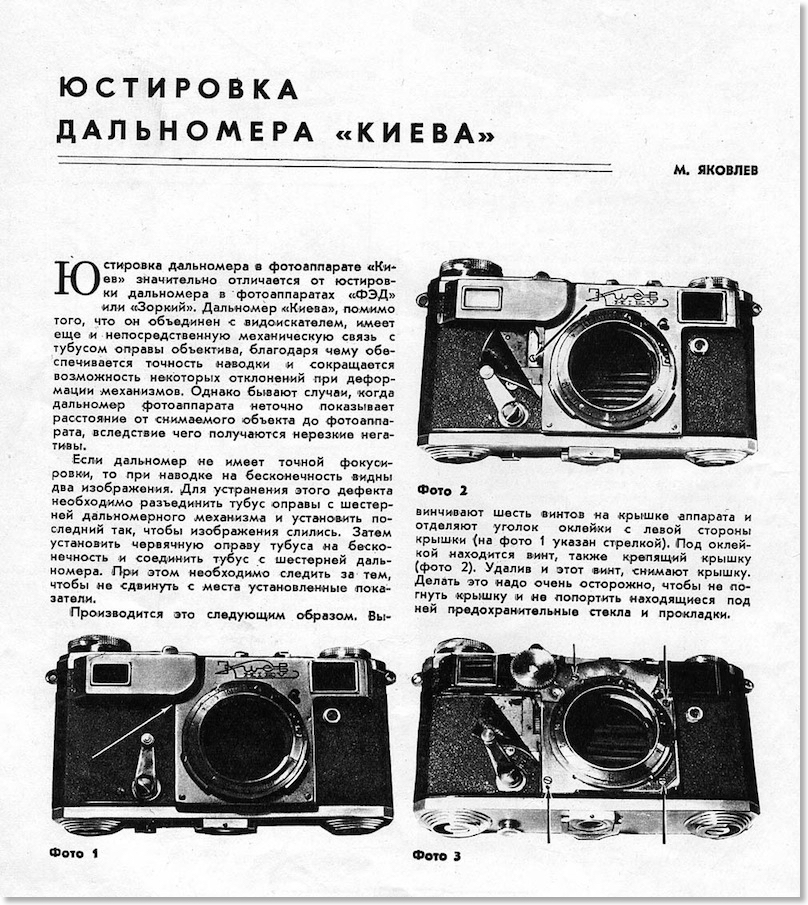

Юстировка камеры что это: Юстировка объектива | Фотография.ру — уроки фотографии и цифровой обработки изображений
Хотя эта стратегия может быть эффективной, она требует очень много времени и средств. Камеры, не прошедшие этот тест, уже собраны, и производитель должен решить, должны ли эти камеры быть отправлены обратно и разобраны, проверены, переделаны или выброшены. Кроме того, они также должны проверять и идентифицировать партии компонентов, которые привели к этим недостаткам. В конечном счете, это приводит к более жестким допускам на компоненты камеры, что увеличивает стоимость и потенциальные потери. Именно из-за этого некоторые производители камер полностью пропускают инспекционные испытания или вместо этого расширяют допуски камер и отгружают камеры как есть, чтобы снизить затраты за счет качества.
В системе используется автоматизированный механический блок с 6 степенями свободы (6DoF) и блок визуального контроля. Блок визуального контроля анализирует визуальный рисунок, наложенный на плоскость датчика, и измеряет однородность резкости рисунка. Например, если система измеряет угол, который немного не в фокусе, она будет регулировать наклон датчика, пока он не окажется в фокусе. Как только он рассчитает максимальный уровень резкости в плоскости сенсора, он зафиксирует все компоненты на месте.
Пример изображения с пассивным выравниванием моделируется с угловым смещением 30 микрометров. Смещение углов датчиков может быть вызвано многими факторами, в том числе разным количеством паяльной пасты внутри или снаружи корпуса датчика. Система активного выравнивания датчика LUCID позволяет точно регулировать микрометры, чтобы уменьшить эти зависимости.
