Понятие электронного затвора | Блог Видеоглаз
Среднее время чтения — 2 мин. 53 сек. Обновлено 26.10.2022.
Большинство понятий, характерных для классического (механического) фотоаппарата, перекочевало и в мир цифровых камер. Для того чтобы не усложнять жизнь простых обывателей, производители современных девайсов пошли по принципу сохранения, уже привычных и понятных, характеристик съемочного процесса. Выдержка («Shutter Speed»), чувствительность («ISO»), затвор («Shutter») и т.д. сейчас, по сути, это все электронные процессы.
В отличие от первых пленочных моделей фотоаппаратов, где затвор являлся механическим устройством, то сейчас практически всегда представлен электронной схемой, которая управляет процессом считывания информации с матрицы. Для простоты понимания условимся, что электронный затвор — это электронная схема, которая в течении определенного времени (выдержки) подает напряжение на матрицу, при этом все остальное время — матрица обесточена.
Виды электронных затворов
В зависимости от метода считывания информации с CMOS-матрицы, выделяют два вида электронных затворов: кадровый затвор (Global Shutter, глобальный затвор, технология общего/глобального экспонирования) и скользящий затвор (Rolling Shutter, технология построчного экспонирования)
При кадровом затворе изображение формируется мгновенно, точно так, как и при фотографировании, т.
е. все пиксели матрицы, отведенные для работы, передают информацию одновременно. Время работы сенсора равно выдержке, которая устанавливается в фотоаппарате заранее.
При скользящем затворе конечное изображение строиться не мгновенным считыванием информации с матрицы, а последовательным ее сканированием. Т.е. информация с сенсора передается не вся сразу, а построчно — сверху вниз, при этом затвор как бы скользит по кадру. Опять же, понятие затвора здесь условно и не имеет никакого отношения к механической реализации.
Упрощенно работу электронных затворов можно представить следующим образом:
В камерах, оснащенных CMOS-матрицей возможно применение как скользящего, так и кадрового затворов, но в силу сложности реализации технологи «Global Shutter», в большинстве современных камер пока используется только «Rolling Shutter».
Проблемы скользящего затвора
В случае скользящего затвора во время съемки панорам или быстро движущихся объектов возникает проблема, так называемого, «запаздывания» изображения.
Это означает, что к моменту, когда одна часть матрицы сформировала изображение, объект съемки сдвинулся, другая часть матрицы продолжает фиксировать сдвинутый объект. Вследствие чего, возможно появление таких артефактов:
Сравнение роллинг шаттера на камерах Canon EOS 5D и Canon EOS 7D
Решение проблем скользящего затвора
Первое, что можно посоветовать — избежать резких движений камеры. Для этого используйте различные средства стабилизации: штатив, риг, стедикам и т.д. Особенно губительной для DSLR-кадров является мелкая вибрация, вот наглядная демонстрация проблемы:
Если стабилизировать камеру невозможно или предполагается съемка быстро движущихся объектов, возможно стоит воспользоваться камерой оснащенной CCD-сенсором, или в которой реализована «Global Shutter»-технология.
Частично компенсировать искажение отснятого материала можно при помощи различных плагинов к вашей монтажке/композеру, например, вот этим или этим.
Майк Хьюз предлагает собственный рецепт борьбы со скользящим затвором:
Как работает затвор камеры — покажет скоростная съёмка: alexey_soloviev — LiveJournal
?- Напитки
- Фотография
- Наука
- Cancel
Сегодня наткнулся на одно видео, где при помощи высокоскоростной съёмки показан весь процесс работы зеркала и затвора. Так же объясняется разница между Rolling Shutter и Global Shutter. Особенно понравился пример с открыванием бутылки шампансокого — на фото пробка ещё только вылетела из бутылки, а тень от струи шампанского уже появилась на футболке.P.S. теперь понятно, зачем нужнен режим блокировки зеркала, так как на видео видно, что оно довольно ощутимо вибрирует при поднятии, что может повлиять на экспозицию и обеспечить микро-смаз изображения. Особенно это критично при съёмки супер-макро, как у товарища Меньшова (vmenshov) — он как раз советует при макро-съёмки пользоваться таким режимом блокировки зеркала.
Если кому-то не совсем было понятно пояснения на английском, то попробую объяснить в чём «прикол». Вот скриншот из видео … его, кстати, можно отправить на конкурс «Найди, что не так» 😉
Так что же не так? Стрелка сверху указывает на пробку, которая расположена в верхней части фото и которая только-только вылетает из бутылки, а нижняя стрелка показывает на тень от струи шампанского, бьющей из бутылки в лицо «жертвы»! Такой «эффект» получился из-за особенности затвора типа Rolling Shutter.
Как было показано в замедленном действии при съёмки с выдержкой в 1/8000 механический затвор представляет собой небольшую щель, которая пропускает через себя свет (можно сказать) «построчно» и чем ниже «строка» света на матрице, тем дальше по времени она будет находиться от первой «строки». Т.е. можно сказать, что самая первая «строка» информации на сенсоре будет старей самой последней строки на 1/8000 секунды. При съёмки видео на DSLR (в данном примере Canon 7D) используется электронный затвор, но принцип его работы точно такой же, что и у механического — сохранение информации с сенсора происходит построчно, что приводит к вот такому эффекту, когда верхняя часть фотографии «отстаёт» по времени от нижней.
Для того, что бы такого «отставания» не было, необходим, так называемый
Вот принцип работы обоих типов электронных затворов:
Где-то пол-года назад были слухи, что Canon планирует выпуск DSLR камеры с Global Shutter … но пока продолжение этим слухам я нигде не видел.
На данный момент самой доступной камерой с «Глобальным затвором» является Blackmagic Design Production Camera 4K, цена которой составляет всего примерно $2,995.00
Из самых скоростных камер на базе Rolling Shutter можно отметить Arri AMIRA, скорость сохранения «построчной» информации у которой составляет всего 2ms.
На втором месте стоит Panasonic Gh5, скорость построчного сохранения у которого 14ms и за ним следует Canon 5D mark III со скоростью 18ms + Sony A7S c 24ms. Информацию по Никонам не нашёл.
Частично информация взята от сюда.
Надеюсь объяснил понятно!
Tags: youtube, видео, интересно
Subscribe
«Behind the scene» or «Analogue moments of life, vol.
1″Предлагаю заглянуть вам «за кулисы» моих плёночных фото. Начинаю серию видео, которую решил назвать » Analogue moments of life». Первый «блин», как…
Небольшой фото-видео шутинг на пляже
Будучи в отпуске на Тенерифе одним вечером отправились на пляж, что бы поснимать дочку Дашу как на фото, так и на видео камеру. В целом шутинг…
On the road … проект фотографа Richard Renaldi
Увидел это видео и не удержался, решил им с вами поделиться. Фотограф Richard Renaldi просил людей на улицах Нью-Йорка попозировать для него,…
1″Photo
Hint http://pics.livejournal.com/igrick/pic/000r1edq
«Behind the scene» or «Analogue moments of life, vol.1»
Предлагаю заглянуть вам «за кулисы» моих плёночных фото. Начинаю серию видео, которую решил назвать » Analogue moments of life». Первый «блин», как…
Небольшой фото-видео шутинг на пляже
Будучи в отпуске на Тенерифе одним вечером отправились на пляж, что бы поснимать дочку Дашу как на фото, так и на видео камеру.
В целом шутинг…On the road … проект фотографа Richard Renaldi
Увидел это видео и не удержался, решил им с вами поделиться. Фотограф Richard Renaldi просил людей на улицах Нью-Йорка попозировать для него,…
В целом шутинг…Руководство по работе с затвором камеры: все, что вам нужно знать Хотя это большая тема для обсуждения, одним из основных элементов функции камеры является то, как работает затвор.
Затвор камеры — это устройство, которое существует уже более века. Более того, по мере развития технологий меняются функциональность, долговечность и производительность затвора камеры.
Почему вы должны узнать об этом? Ключевым элементом изучения фотографии является понимание того, как работает камера — внутри и снаружи. Зная все функциональные возможности и возможности вашей камеры, вы станете лучшим фотографом.
Вот почему понимание всего, что нужно знать о жалюзи, является фундаментальной частью вашего развития, даже если вы еще даже не знаете, как изменить скорость затвора.
Готов? Ознакомьтесь с нашим исчерпывающим руководством, в котором есть ответы на все, что фотографы хотят знать о затворах фотоаппаратов.
Содержание
Что такое затвор камеры?
Затвор камеры — это устройство, расположенное внутри камеры и закрывающее датчик изображения. Зачем камерам затворы? У камеры есть затвор, так как он действует как привратник света — он решает, какой свет пройдет через ворота, а какой нет.
Когда вы делаете снимок, затвор перемещается с разной скоростью, открывая матрицу камеры на определенное время. Именно во время этой экспозиции датчик камеры улавливает падающий свет.
Когда вы управляете скоростью затвора на своей камере, вы сообщаете затвору, как долго он должен оставаться открытым и подвергать датчик воздействию падающего света.
Это устройство существует как в зеркальных, так и в беззеркальных камерах, однако они работают по-разному.
Кроме того, важно понимать различные типы жалюзи, а также то, как они движутся и функционируют.
Какие существуют два типа затвора камеры (и как они работают?)
Затворы камеры не нова: они использовались десятилетиями и восходят к временам первых пленочных камер.
Механические жалюзи требовалось точное машиностроение для производства деталей и их последующей сборки с точной производительностью.
Электронные затворы прошли долгий путь, чтобы воспроизвести и улучшить процесс механических затворов.
Несмотря на это, механические затворы по-прежнему необходимы для удовлетворения растущих потребностей современных фотографов.
Механические затворы бывают двух видов – затворы в фокальной плоскости и листовые затворы. Хотя они оба имеют механическую функцию блокировки света и раскрытия датчика изображения, то, как они это делают, сильно различаются. Вам также следует прочитать наше руководство: как работает сенсор камеры?
Понимание различий является важной частью изучения работы камер.
Fujifilm X-T3 имеет затвор в фокальной плоскости
Затвор в фокальной плоскости (FPS) — это форма механического затвора, обычно используемая в цифровых зеркальных и беззеркальных камерах, таких как показанная выше. Он подвергает датчик камеры или фокальную плоскость воздействию света, поступающего от объектива.
Затворы в фокальной плоскости обычно имеют форму двух металлических или пластиковых шторок, которые синхронно скользят по фокальной плоскости или датчику с небольшим зазором между ними.
Проходящий зазор — это то, что позволяет свету попадать на всю матрицу. В некоторых случаях есть только одна занавеска.
Скорость, с которой перемещается затвор в фокальной плоскости, определяется настройкой скорости затвора. При более длительных выдержках зазор очень медленно проходит датчик изображения.
В камере DLSR затвор в фокальной плоскости может перемещаться со скоростью 1/8000 секунды.
Серии Fujifilm X100 и X70 оснащены створчатой шторкой.

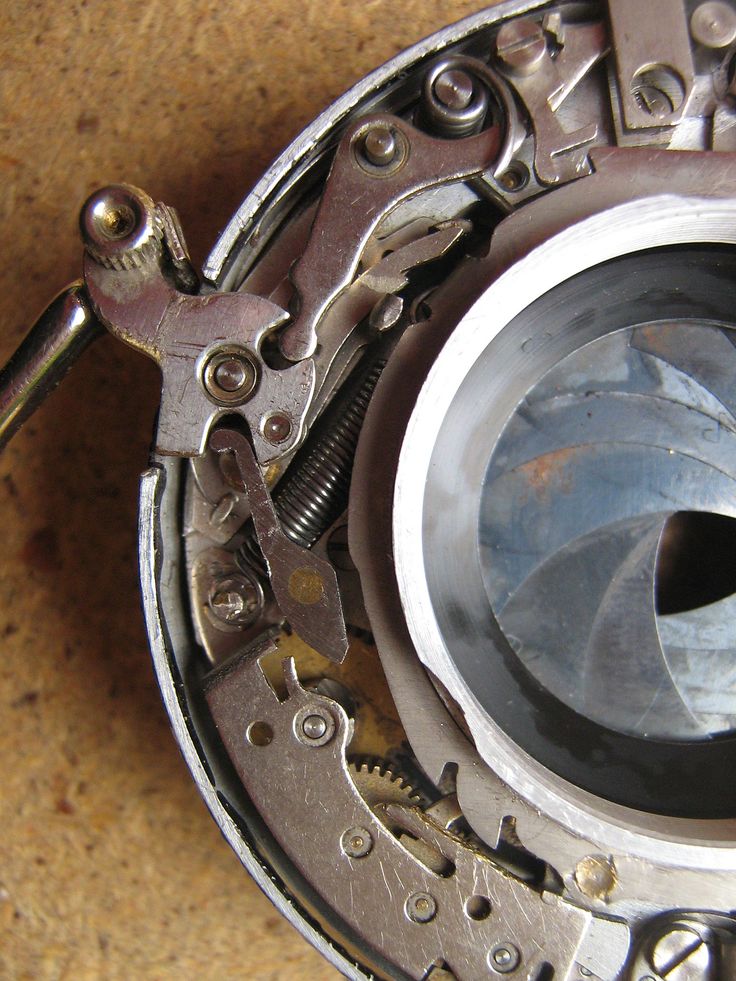

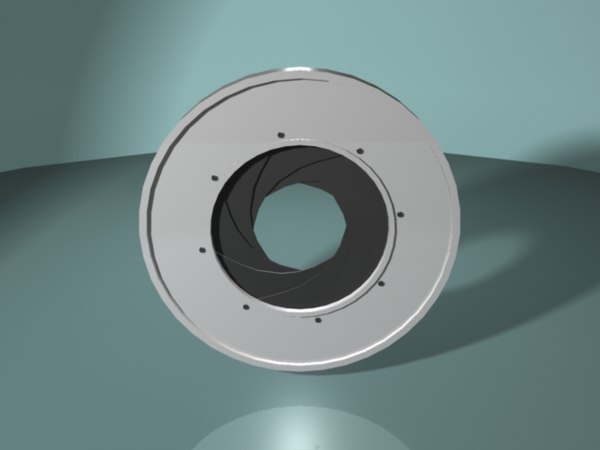

Конструкция лепесткового затвора полностью отличается от затвора в фокальной плоскости тем, что это диафрагма, которая работает почти так же, как диафрагма внутри объектива.

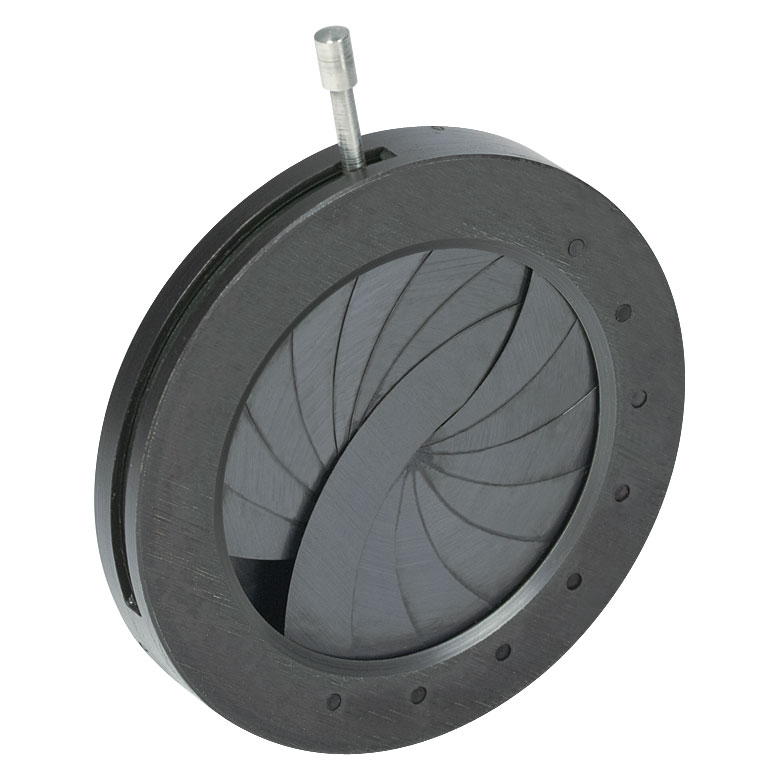

Расположенный перед датчиком камеры лепестковый затвор имеет перекрывающиеся металлические лопасти, которые закрываются, чтобы свет не попадал на датчик. Когда вы нажимаете кнопку спуска затвора камеры, створки открываются, пропуская свет.
По истечении времени выдержки они закрываются, чтобы блокировать дальнейшее проникновение света. Каждая из лепестков диафрагмы створок открывается от центра к краям.
Затвор в фокальной плоскости расположен напротив датчика и почти касается его, в то время как лепестковый затвор расположен впереди датчика, напротив задней части объектива.
Таким образом, створчатая шторка не должна быть значительным устройством, закрывающим всю матрицу.
Он может быть размером с задний элемент объектива, как на изображении выше.
Задний элемент объектива с фиксированным объективом относительно мал. Листовой затвор такого же размера и находится прямо за этим элементом, эффективно блокируя свет, проходящий через объектив.
Механический затвор по сравнению с электронным затвором
С развитием технологий цифровых зеркальных и беззеркальных камер затворы камер со временем улучшились, но их основная функция осталась прежней. (Возможно, лучше сказать , как они подвергают датчик воздействию света, который со временем улучшился.)
Существует два типа затвора, которые есть в большинстве камер текущего поколения, особенно в беззеркальных аренах.
Механический затворЦифровые зеркальные фотокамеры оснащены механическим затвором, так как они имеют физическое устройство, которое перемещается вверх и вниз, открывая датчик камеры.
Но это еще не все. Когда вы смотрите в оптический видоискатель DSLR, вы видите реалистичное изображение того, что видит объектив камеры.
Свет попадает в объектив и отражается от зеркала внутри камеры. Отраженный свет попадает в оптический видоискатель, поэтому вы можете видеть, что находится в кадре.
Сенсор камеры расположен за этой комбинацией зеркала и шторки, в результате чего он блокирует свет от сенсора.
Когда вы нажимаете кнопку спуска затвора, зеркало откидывается в сторону, и затвор открывается на долю секунды — достаточно долго, чтобы на датчик камеры попал свет.
Когда вы это сделаете, вы заметите момент, когда изображение через оптический видоискатель затемняется.
Беззеркальные камеры также имеют механический затвор, который работает почти так же.
Самое существенное отличие беззеркального затвора от зеркального заключается в том, что беззеркалка не имеет зеркала (отсюда и название беззеркалки). Беззеркальные камеры не имеют оптического видоискателя, и поэтому им не нужно, чтобы свет от объектива отражался через зеркало.
Беззеркальные камеры имеют электронный видоискатель (или EVF).
У них есть небольшой цифровой ЖК-дисплей внутри них. То, что видит датчик камеры, отображается на ЖК-дисплее электронного видоискателя.
Беззеркальные камеры показывают «вживую» то, какой будет экспозиция, как только вы нажмете кнопку спуска затвора — у цифровых зеркальных камер нет такой же опции просмотра в реальном времени с электронным видоискателем.
Давайте рассмотрим некоторые плюсы и минусы механического затвора:
Плюсы
- Механические затворы позволяют использовать вспышку с более короткой выдержкой, чем с электронным затвором.
- Уменьшается явление искажения скользящего затвора.
- Они намного лучше работают в ситуациях с мерцающим светом.
Минусы
- Более короткие скорости затвора менее достижимы.
- Механические детали сокращают срок службы.
- Механический затвор может вызвать сотрясение затвора – движение вызывает вибрацию камеры.
- Они обеспечивают более медленное время отклика по сравнению с электронными затворами.
Беззеркальные цифровые камеры также оснащены электронным затвором, который повторяет действия механического затвора.
Возможность переключения между электронным и механическим режимами обеспечивает большую гибкость в различных условиях съемки. Некоторые беззеркальные камеры автоматически переключаются между ними, чтобы соответствовать меняющемуся освещению.
При нажатии кнопки спуска затвора вместо физического устройства, удаляющегося от датчика изображения, датчик начинает и прекращает считывать свет.
Это происходит одним из двух способов.
Первый известен как глобальный затвор или полный затвор — датчик камеры полностью включается и выключается на время, соответствующее выдержке.
Второй — скользящий затвор, который видит, как датчик камеры включается и выключается в скользящем движении затвора — ряд за рядом.
Использование электронного затвора имеет много преимуществ, но есть и недостатки. Давайте посмотрим:
Плюсы
- Электронные затворы абсолютно бесшумны, что делает их идеальными для уличной фотографии и съемки дикой природы.
- Они снимают с гораздо более высокой скоростью затвора, чем механический затвор.
- Скорость съемки кадров в секунду выше, поскольку электронный затвор опережает движение механического затвора.
- Затемнение в цифровых зеркальных камерах не так очевидно.
- Нет движущихся частей – нет вибрации камеры.
Минусы
- Роллинг-шаттер вызывает искажения, особенно при фотографировании быстро движущихся объектов.
- Скорость вспышки, как правило, ниже, чем у DSLR.
- Электронные жалюзи борются с мерцанием света.
Другие типы затвора камеры
Итак, мы выяснили, что такое затвор камеры и что он делает для создания изображений.
Мы также узнали о принципиальной разнице между технологиями беззеркальных и цифровых зеркальных камер и роли механических и электронных затворов.
Наконец, мы обнаружили две основные формы механического затвора — фокальную плоскость и лепестковый затвор.
Электронные затворы сейчас привлекают большое внимание разработчиков камер, поскольку переход к беззеркальным камерам набирает обороты.
Однако существует несколько типов электронных затворов различных производителей и моделей. Давайте рассмотрим различные типы электронных затворов фотоаппаратов.
- Рулонные ворота
Как уже говорилось, рольставни — это электронные затворы, в которых не используется механическое устройство для раскрытия сенсора камеры.
Вместо этого датчик действует как затвор, последовательно включая и выключая массив датчиков. Действие работает от верхней части датчика вниз к основанию в широких движениях.
В результате рольставни могут обеспечивать высокую скорость затвора, но при этом возникают искажения изображения при съемке быстро движущихся объектов.
Роллинг-шаттер также поддерживает высокую частоту кадров в секунду, поскольку следующая волна начинается сверху до того, как последняя волна заканчивается внизу сенсора.
Вам также следует прочитать наше руководство: как избежать эффекта скользящего затвора?
- Гибридные затворы
Гибридные затворы сочетают в себе механический и электронный затворы — они работают в унисон. Механический затвор физически закрывает затвор шторкой и отодвигается, открывая датчик.
После того, как датчик сдвинулся, он использует электронный скользящий затвор для захвата падающего света.
- Глобальный затвор
В отличие от скользящего затвора, в котором ряды датчиков включаются и выключаются волнообразно, в глобальном затворе весь датчик включается и выключается как единое целое.
Глобальные затворы обеспечивают выдающееся разрешение изображения и отличное подавление шума при съемке в условиях низкой освещенности.
- Бесшумный затвор
Почти все электронные затворы работают бесшумно — при длительной выдержке не обнаруживаются движущиеся части, создающие шум или вибрацию.
Более того, большинство беззеркальных камер имеют режим бесшумной съемки, в котором вы отключаете все электронные звуковые сигналы, например, те, которые раздаются при фокусировке или при нажатии кнопки спуска затвора.
Бесшумный затвор и бесшумный режим идеально подходят для съемки дикой природы, когда вы не хотите пугать животных шумом камеры.
Часто задаваемые вопросы о затворе камерыКак долго работает затвор камеры?
Старинные пленочные фотоаппараты до сих пор используются по отличной причине — они долговечны. Производители цифровых зеркальных фотокамер заявляют, что их механические затворы работают в течение установленного количества затворов. Тем не менее, они обычно длятся намного дольше этого.
В зависимости от качества камеры количество затворов может достигать от 100 000 до 300 000.
Есть ли у беззеркальных камер срок службы затвора?
Беззеркальные камеры работают по-другому, поскольку в процессе фотосъемки зеркало не переворачивается вверх и вниз, как в DSLR. Большинство беззеркальных камер имеют механический затвор, открывающий матрицу, и электронный затвор, воспроизводящий это движение в цифровом виде.
Таким образом, хотя затвор все еще есть, спрос на него меньше, и в результате беззеркальные камеры часто служат дольше, чем зеркальные.
У камер смартфонов есть шторки?
У камер смартфонов нет затворов, так как они слишком малы для механических. Однако в смартфонах есть электронный затвор, который в цифровом виде повторяет роль механического.
Можно ли заменить затвор камеры?
Да, вы можете заменить затвор камеры и любую другую часть камеры за определенную плату.
Если у вас есть камера, которая вам нравится, но механический затвор перестал работать, вы можете отремонтировать или заменить ее в сервисном центре. Однако в некоторых случаях более выгодно заменить камеру целиком.
Ознакомьтесь с нашим руководством о том, как проверить количество затворов.
Как узнать, сломан ли затвор моей камеры?
Если вы посмотрите в камеру, когда вы сняли объектив, вы увидите датчик изображения. Когда вы нажмете кнопку спуска затвора, вы увидите трепетание при срабатывании затвора. Если вы этого не видите и не можете сделать снимок, возможно, затвор застрял или больше не работает.
Final Words
Слишком часто мы воспринимаем то, как все работает, как должное. Как бы я ни хотел поблагодарить крошечных волшебных единорогов внутри камеры за красивые фотографии, это еще не все.
Затворы цифровых зеркальных и беззеркальных камер — невероятно сложные устройства, за которыми стоят десятилетия исследований и разработок.
Тот факт, что они делают затвор, рассчитанный на 200 000 действий, поразителен по сегодняшним меркам, особенно если учесть ожидаемый срок службы большого количества бытовой электроники.
Основой изучения фотографии является понимание математики, науки и техники, лежащих в основе этих фантастических единиц оборудования. Знание ограничений вашего оборудования делает вас лучшим фотографом.
Что вы думаете о различных типах затворов фотоаппаратов? Вы предпочитаете электронику или механику? Или вы ярый поклонник листового затвора?
Присоединяйтесь к обсуждению и поделитесь своими мыслями ниже. Не бойтесь задавать вопросы и делиться своим опытом.
Настоятельно рекомендуется
8 инструментов для фотографов
Ознакомьтесь с 8 основными инструментами, которые помогут вам стать профессиональным фотографом.
Включает временные скидки.
Узнайте больше здесь
Как работает затвор камеры? (Объяснение затворов камеры)
Чад ВерзосаА- А+
Скачать как PDF
Подпишитесь ниже, чтобы скачать статью немедленно
Вы также можете выбрать свои интересы для бесплатного доступа к нашему обучению премиум-класса:
Основы бизнеса
Шпаргалки
Детская фотография
Красочные городские пейзажи
Состав
Творческая фотография
Креативные концепции портрета
Цифровые фотоколлажи
Сказочная портретная фотография
Интерьерная фотография
Редактирование ландшафта
Пейзажная фотография
Обработка Lightroom
Пресеты Lightroom
Длинная выдержка
Макрофотография
Фотография Млечного Пути
Моя камера и фотография
Органический маркетинг
Домашние животные
Фотография товара
Фотография неба
Социальные сети
Натюрморт
Интервальная съемка
Туристическая фотография
Городская фотография
Фотография дикой природы
Ваша конфиденциальность в безопасности.
Я никогда не поделюсь вашей информацией. Всем нам знаком звук затвора фотоаппарата. Но знаете ли вы, что происходит внутри вашего устройства, когда это происходит? В этой статье мы объясним, как работает затвор и почему вы слышите этот отчетливый щелчок.Что такое затвор камеры?
Во-первых, давайте определимся, что такое затвор и для чего он нужен. Вы можете думать об этом как о воротах, которые открываются, чтобы пропустить свет на датчик или пленку, и закрываются, чтобы остановить экспозицию.
Ставни на самом деле представляют собой сложное механическое приспособление. Это не просто ворота, которые открываются и закрываются. Существуют различные типы затворов, которые работают по-разному в зависимости от камеры. Давайте посмотрим на затворы, которые вы найдете в зеркальных, беззеркальных, видео- и кинокамерах.
Как работает затвор камеры?

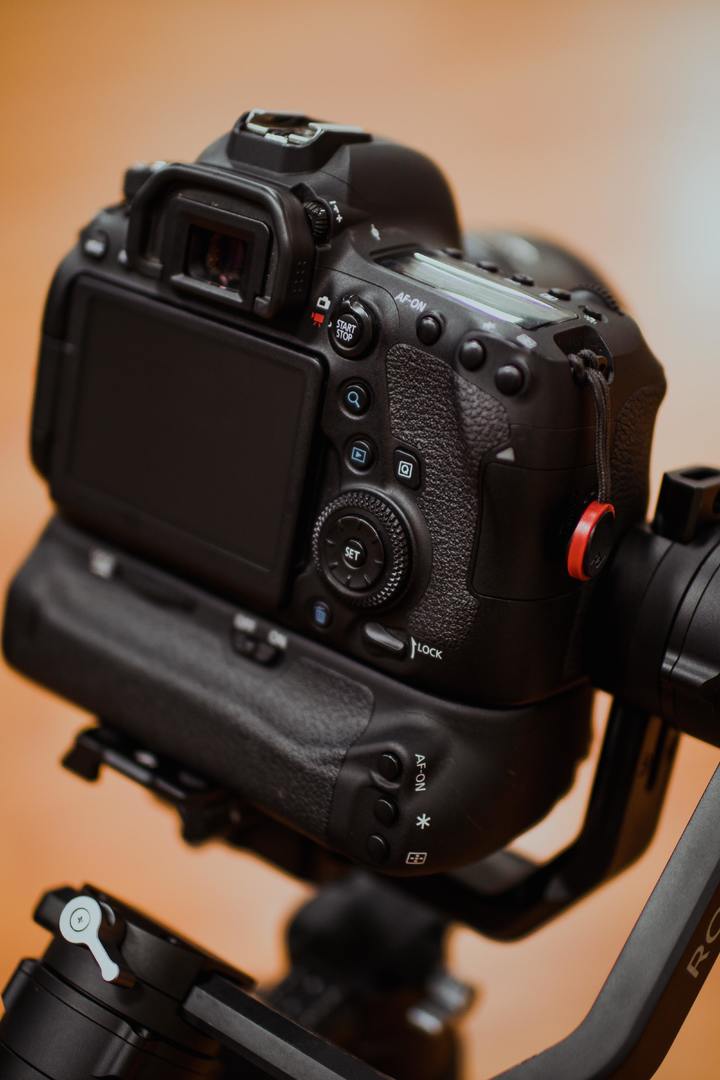

Затвор DSLR
Прежде чем мы начнем, давайте определим DSLR, чтобы понять, как работает его затвор.
Аббревиатура расшифровывается как Digital Single Lens Reflex. Это означает, что ваша камера имеет оптическое устройство, состоящее из зеркала и призмы. Это позволяет точно видеть, что проходит через объектив.
Оптика цифровой зеркальной фотокамеры работает за счет размещения зеркала за линзой, которая переходит в призму внутри видоискателя. Вы можете думать об этом как о крошечном перископе, который отражает свет, чтобы достичь вашего глаза.
Какое отношение зеркало имеет к затвору? Ну, так как зеркало находится прямо за объективом, оно предотвращает попадание света на затвор. Но зеркалка устроена таким образом, что когда вы нажимаете кнопку спуска затвора, зеркало поднимается, чтобы затвор мог открыться и сделать экспозицию.
Когда вы нажимаете кнопку спуска затвора, вы слышите, как зеркало издает хлопающий звук, когда поднимается. Поскольку он больше не отражает свет за объективом и больше не направляет его в видоискатель, вы получаете черный экран.
Пока зеркало поднято, шторка затвора опускается и обнажает датчик позади нее.
После завершения экспонирования вторая шторка опускается и закрывает сенсор. Время, в течение которого опускается первая и вторая шторка, зависит от скорости затвора. Чем медленнее скорость затвора, тем дольше затвор открыт.
Беззеркальный затвор
Беззеркальные камеры называются так потому, что у них нет зеркала, которое есть у DSLR. Беззеркальные камеры передают данные изображения с сенсора на небольшой электронный экран в видоискателе, чтобы вы могли видеть, что снимаете.
Во многом механизм затвора беззеркальной камеры работает так же, как и в зеркальных фотокамерах. Он также имеет шторку затвора, которая поднимается и опускается, когда вы делаете снимок. Но на этот раз разница заключается в том, как он движется и захватывает изображение, когда вы нажимаете кнопку спуска затвора.
Поскольку беззеркальная камера не имеет зеркала, сенсор полностью открыт за объективом. Но когда вы нажимаете кнопку спуска затвора, дверца затвора поднимается, чтобы заблокировать датчик, а затем опускается, чтобы сделать экспозицию.
Как только экспозиция завершена, сверху рамы опускается еще одна дверь.
Среднеформатный затвор
Все мы слышали о кроп-сенсорах и полнокадровых камерах. Кроп-сенсоры обычно используются в более дешевых потребительских камерах. Полнокадровые датчики — это те, которые используют большинство профессиональных фотографов.
А как насчет среднеформатных камер? Среднеформат получил свое название от камер формата 120 мм во времена кино. Поскольку среднеформатные камеры имеют больший сенсор и разрешение, они очень дорогие. Лишь небольшой процент профессиональных фотографов использует их ежедневно.
Как и полнокадровые камеры, среднеформатные камеры также имеют зеркальные и беззеркальные версии. Это означает, что их механизмы затвора также различаются. Но высококлассные варианты среднего формата часто имеют специальный затвор, называемый лепестковым затвором.
В отличие от других механизмов затвора, листовой затвор находится внутри объектива, а не в корпусе камеры.
Он также выглядит и работает как апертура, перемещаясь внутрь или наружу, а не вверх и вниз.
Преимущество створок в том, что они работают быстрее, чем любой другой механизм, в котором используется шторка жалюзи. Вы можете использовать его для вспышки с высокой синхронизацией, которая может составлять 1/1000 секунды или более, по сравнению с 1/200 или 250 секундами для беззеркальных и цифровых зеркальных камер.
Компактные камеры и смартфоны
Вы когда-нибудь задумывались, откуда исходит щелчок вашей компактной камеры или смартфона? Правда в том, что звук производится электронным способом.
В компактных камерах и смартфонах шторки затвора вообще не поднимаются и не опускаются. Вместо этого они захватывают свет от объектива прямо на датчик. Это в основном причина того, что они меньше и могут делать больше снимков, чем обычные камеры.
Так если ваш смартфон работает без шторки, то зачем она все-таки нужна нормальным камерам? Все упирается в качество фотографий.
Камеры без затвора, как правило, дают зернистые изображения. С другой стороны, камеры с механическими затворами имеют более чистое изображение. Они лучше контролируют попадание света на датчик.
Активность затвора при фотосъемке
Как упоминалось ранее, время, в течение которого затвор остается открытым, пропорционально скорости затвора, установленной на вашей камере.
В качестве эксперимента вы можете настроить выдержку на 3 секунды и нажать кнопку спуска затвора. Время между первым щелчком (когда затвор и зеркало открываются) и вторым щелчком (когда затвор и зеркало закрываются) равно времени.
Но так как затворы механические, они могут работать так быстро только при съемке. Попробуйте нажать кнопку спуска затвора и удерживать ее в течение десяти секунд, и вы увидите, насколько быстро или медленно ваша камера делает снимки.
Скорость съемки вашей камеры рассчитывается с использованием FPS или кадров в секунду. Большинство потребительских камер могут снимать только от 5 до 8 кадров в секунду даже при использовании выдержки 1/8000 секунды или более.
В то время как некоторые профессиональные модели (особенно беззеркальные варианты) могут снимать чуть ли не до 24 кадров в секунду.
Активность затвора при съемке видео
Теперь, когда вы знаете, что большинство камер могут снимать только несколько кадров в секунду, вы поймете, почему затвор никогда не используется при съемке видео. В противном случае вы получите прерывистое движение, потому что затвор недостаточно быстр, чтобы запечатлеть естественное движение.
Когда вы записываете видео с помощью беззеркальной или цифровой зеркальной камеры, ваш затвор поднимается и никогда не опускается, пока вы не закончите съемку. В видеорежиме датчик становится «виртуальным» затвором, сканируя свет, исходящий от объектива.
Захват видеоданных зависит от типа сенсора вашей камеры. В камерах есть два основных типа сенсоров. Первый — это CMOS, который можно найти в большинстве начальных и даже профессиональных камер. Он захватывает видео, сканируя сцену слева направо и сверху вниз.
Датчик CMOS сканирует всю сцену за миллисекунды (что очень быстро!). Но он имеет тенденцию страдать от скользящего затвора. Другими словами, он искажает быстрое движение, потому что не может записать всю сцену сразу. Если у вас есть зеркальная или беззеркальная камера, попробуйте быстро панорамировать камеру слева направо, и вы заметите «эффект желе», вызванный скользящим затвором.
Датчик второго типа называется ПЗС и в основном используется в высококачественных и профессиональных видеокамерах или кинокамерах. Он использует так называемый глобальный затвор, чтобы избежать любых искажений в движении. Это означает, что он захватывает всю сцену сразу, поэтому вы не увидите никаких задержек при любом движении в кадре.
Проверьте количество затворов
Затвор вашей камеры механический, а это означает, что он может сделать только определенное количество щелчков, прежде чем перестанет работать. Ожидаемый срок службы затвора вашей камеры можно найти в технических характеристиках вашей камеры или в Интернете.
