Затвор фотоаппаратов

Получение доброкачественного снимка возможно в том случае, если светочувствительный материал будет правильно экспонирован¹.

Экспозицию определяют по формуле

где Е — освещенность, лк;

t — время экспонирования, с.

Величину Е регулируют диафрагмированием и выбором значения относительного отверстия. Для изменения продолжительности выдержки t используются специальные механизмы — затворы.

Затвор — это устройство дозирования продолжительности воздействия света на светочувствительный материал. Затвор представляет собой механизм, служащий для регулирования времени выдержки, т.е. открывания и закрывания объектива на заранее заданное время для пропускания светового пучка через фотообъектив на светочувствительный материал.

Пропускание и перекрытие светового потока осуществляется исполнительным элементом, а ограничение продолжительности его воздействия — управляющим элементом затвора.

В зависимости от типа управляющего элемента затворы подразделяются на механические и электронные.

По месту расположения в фотоаппарате затворы подразделяются на фокальные и апертурные, по принципу действия — на шторные и центральные (см. рис.).

Фокальный затвор — это затвор, исполнительный элемент которого расположен вблизи фокальной плоскости объектива перед светочувствительным материалом. Все фокальные затворы по принципу действия — шторные. Шторный затвор устанавливается в зеркальные и дальномерные фотоаппараты, предназначенные для работы со сменной оптикой. Роль световых заслонок в нем выполняют шторки из специальной ткани или тонких металлических пластин. Дозирование света производится с помощью щели между двумя шторками, перемещающимися

относительно фотопленки. При нажатии на спусковую кнопку первая шторка открывает кадровое окно, позволяя свету, прошедшему через объектив, попасть на пленку. Через промежуток времени, называемый выдержкой, вторая шторка закрывает кадровое окно.

При перемещении шторок между хвостовым краем первой шторки и передним краем второй образуется щель, при продвижении которой параллельно плоскости кадрового окна последовательно экспонируется каждый участок пленки. Шторки перемещаются относительно пленки с одной скоростью независимо от выдержки; в обычном зеркальном фотоаппарате время перемещения шторок относительно кадрового окна составляет около 10 мс.

Выдержка регулируется путем изменения ширины щели между шторками: чем уже щель, тем меньше выдержка (см. рис.). По мере увеличения ширины щели выдержка увеличивается.

Достоинством шторного затвора является возможность применения сменной оптики и сверхкоротких выдержек до 1/8000 с. К недостаткам относится неоднородность экспозиции по полю кадра. Изображение воспроизводится на фотопленке последовательно от одного края окна до другого (по вертикали или горизонтали), что может стать причиной нарушения формы движущихся объектов.

В связи с ужесточением требований к стабильности работы механизма шторного затвора, независимости его от климатических условий в настоящее время вместо прорезиненных матерчатых шторок стали использовать металлические.

Такой затвор содержит две металлические шторки, которые независимо движутся вдоль короткой стороны кадрового окна. Каждая шторка состоит из трех расположенных рядом узких стальных светонепроницаемых лепестков (ламе-лей). Пара скрещенных фигурных рычагов, соединенных между собой подобно ножницам, имеет несколько поводков, на которые надеты ламели, снабженные отверстиями и пазами (см. рис.). Такие затворы обеспечивают диапазон выдержек от 1/2000 до 1 с.

Ламели образуют две группы. Во взведенном состоянии ламели первой группы развернуты и полностью перекрывают кадровое окно. При этом ламели второй группы собраны в стопку вне кадрового окна. При открытии затвора сначала ламели первой группы собираются в стопку и открывают кадровое окно, затем через некоторый промежуток времени (время выдержки) разворачиваются ламели второй группы и перекрывают кадровое окно. Ламели перемещаются плоскопараллельно сверху вниз с помощью рычажного механизма, соединенного с приводными пружинами. При взводе затвора ламели обеих групп возвращаются в исходное положение.

Апертурные затворы размещаются внутри объектива вблизи диафрагмы. По принципу действия все апертурные затворы центральные.

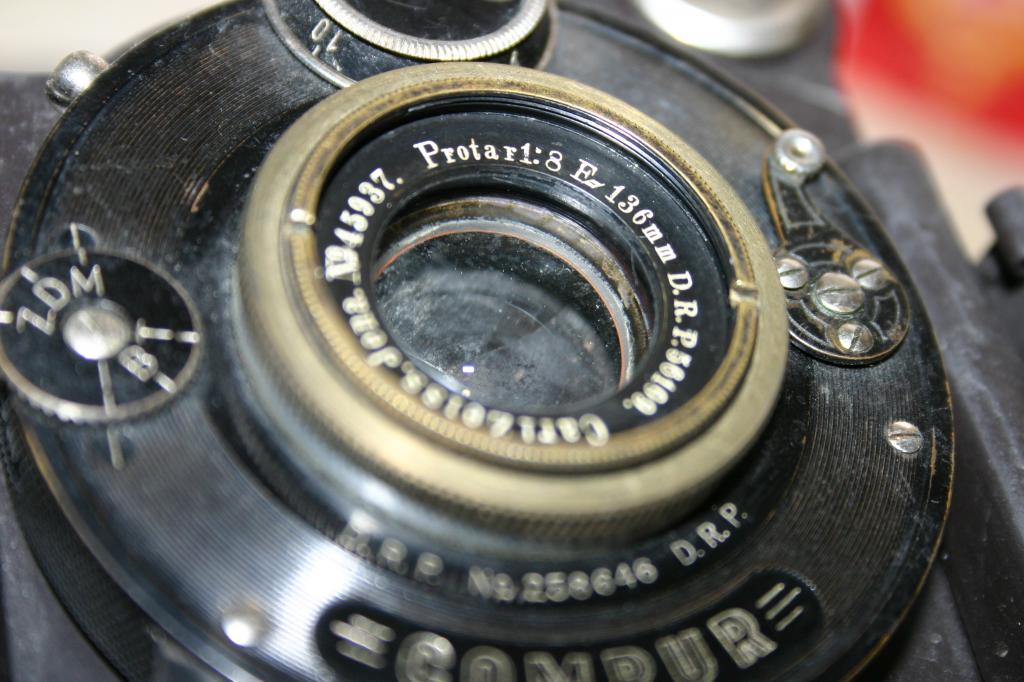

Центральный затвор имеет лепестки, расположенные внутри объектива между его линзами. Лепестки открывают световое отверстие объектива от центра к периферии подобно ирисовой диафрагме (см. рис.).

Достоинством центральных затворов является более равномерное перекрытие светового потока. Это позволяет при

Конструкция центрального затвора

менять фотовспышки при более коротких выдержках, чем в шторных затворах.

Центральные затворы применяются и в дешевых компактных и в дорогих среднеформатных аппаратах.

Затворы-диафрагмы — особая группа фотографических затворов, у которых функции затвора и диафрагмы объединены в одном механизме с регулированием длительности открытия светового отверстия лепестками специальной формы (см. рис.).

Все затворы имеют следующие основные характеристики: диапазон выдержек, минимальная выдержка и коэффициент полезного действия затвора (КПД), л.

Диапазон выдержки — это стандартизированный ряд числовых значений выдержки в долях секунды и секундах. В современных фотоаппаратах установлен следующий ряд числовых Конструкция

значений выдержек в (с): 4,2, 1,1/2, затвора-диафрагмы

1/4, 1/8, 1/15, 1/30, 1/60, 1/125,

1/250 и т. д. Смежные выдержки этого ряда отличаются по длительности в 2 раза.

Минимальная выдержка — есть та минимальная выдержка, которая принята для данного затвора. Она колеблется от 1/500 до 1/2000 с.

Затвор является инерционным механизмом, поэтому при срабатывании он открывает кадровое окно не сразу, а постепенно. Так же постепенно кадровое окно закрывается затвором при окончании экспонирования.

Если бы затвор был безынерционным, т.е. идеальным, ТО ОН бы открывал и закрывал окно мгновенно. Поэтому экспозиции, сообщаемые светочувствительному слою реальным и идеальным затвором, будут разными.

Отношение реальной экспозиции к идеальной называют коэффициентом полезного действия затвора г.

КПД центрального затвора при полностью открытом световом отверстии и различных выдержках равен 55—70%, а КПД шторного затвора — 95% и более.

Режимы работы затвора фотоаппарата. Механический, с электронной передней шторкой, бесшумный. Когда какой использовать?

Что такое затвор фотоаппарата?

Слово «щёлкнуть» часто употребляется в значении «сделать фото». Но что именно щёлкает в камере? Одна из неотъемлемых деталей — механический затвор.

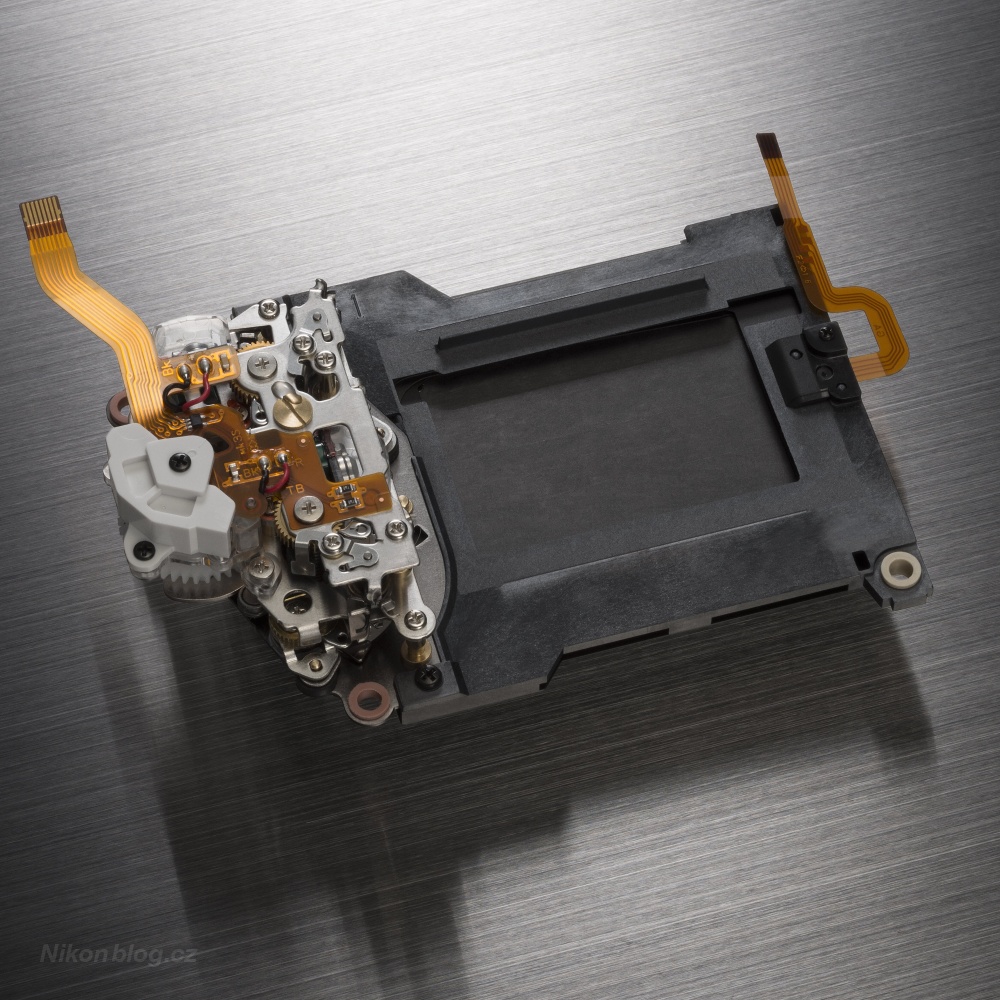

Модуль затвора фотоаппарата Nikon D750

Затвор необходим для точной отработки выдержки (времени съёмки). Для правильной экспозиции кадра требуется исключительная точность. Затворы бывают разные: центральные расположены в объективе, а фокальные устанавливаются непосредственно перед матрицей, в фокальной плоскости. Последние используются в современных зеркальных и беззеркальных камерах. В плёночных фотоаппаратах часто применялись затворы с тканевыми шторками. Это уже давно в прошлом, но слово «шторка» осталось в обиходе.

Сейчас затворы состоят из нескольких заслонок-ламелей.

Работа затвора на Nikon Z 7. Серийная съёмка в режиме Cl, 3 кадра в секунду, электронный спуск передней шторки.

Как работает затвор фотоаппарата? Принцип прост: в начале съёмки открывается передняя шторка (ламелевая заслонка), и свет попадает на матрицу. По истечении времени выдержки вторая шторка закрывает матрицу и заканчивает съёмку. Это один цикл срабатывания. Конечно, описание упрощённое, и затвор работает несколько иначе на выдержках короче выдержки синхронизации (и это важно для студийной съёмки), но сам принцип именно такой.

NIKON D850 / 18-35 mm f/3.5-4.5 УСТАНОВКИ: ISO 64, F11, 90 с, 27.0 мм экв.

«Пробег» фотоаппарата и гарантированный ресурс затвора

Как и любая механическая деталь, затвор камеры со временем изнашивается. Чтобы охарактеризовать надёжность затвора, производитель тестирует его и вычисляет гарантированный ресурс работы затвора.

У профессиональных камер он составляет от 150 до 500 тысяч циклов. Это не означает, что в дальнейшем ваш фотоаппарат придёт в негодность, иногда затворы «бегают» значительно дольше. Показатель нужен скорее производителю, чтобы охарактеризовать класс надёжности модели затвора. На пробег фотокамеры по аналогии с пробегом автомобиля часто смотрят покупатели при покупке бывшей в употреблении фототехники.

NIKON Z 7 / NIKKOR Z 24-70mm f/2.8 S УСТАНОВКИ: ISO 31, F10, 15 с, 24.0 мм экв.

Обратите внимание: мы говорим не о количестве сделанных фотографий, а о количестве срабатываний затвора. В современной цифровой технике это разные величины. К примеру, на зеркалах в режиме Live View при съёмке одного кадра затвору придётся пройти целых три цикла: открыть затвор для активации Live View, закрыть затвор для начала экспозиции, открыть затвор для съёмки, закрыть для завершения экспозиции, открыть для активации Live View, закрыть для выхода из режима Live View. При этом на беззеркалке при работе с электронным затвором приходится ноль циклов на кадр, ведь механика здесь не задействована.

В этой статье вы узнаете, почему так происходит.

EXIF, открытый с помощью сервиса Jeffrey’s Image Metadata Viewer. У камер Nikon есть отдельный пункт, характеризующий количество циклов срабатывания механического затвора.

Отдельный пункт в EXIF отображает, сколько кадров было сделано на фотоаппарат. В нашем случае количество сделанных кадров превысило количество циклов срабатывания затвора. Это говорит о том, что камерой много снимали с электронным (бесшумным) затвором.

Отметим, что даже в EXIF у современных аппаратов Nikon отдельно прописывается количество циклов срабатывания затвора и количество сделанных снимков. Если первая цифра больше второй, можно сделать вывод, что камерой пользовались в режиме механического затвора. Если наоборот — съёмка велась в режиме электронного затвора. Чтобы увидеть в EXIF всю информацию, необходимо посмотреть необработанный файл.

Режимы работы затвора фотоаппарата

Механический затвор. Это традиционный режим работы затвора. На сегодняшний день он не имеет никаких практических ограничений, кроме минимальной выдержки (в современных камерах составляет 1/4000 или даже 1/8000 с). Режим позволяет работать со вспышками, не даёт заметных искажений и подходит для съёмки с пульсирующим светом (например светодиодные, энергосберегающие лампы).

Съёмка начинается в тот момент, когда шторки закрыты. При старте экспозиции передняя шторка открывается, и свет попадает на матрицу. По истечении времени выдержки вторая шторка затвора закрывает матрицу. Кадр сделан.

Мы описали классический вариант работы механического затвора на зеркальной камере. При визировании через оптический видоискатель затвор непрерывно (исключая время съёмки) находится в закрытом состоянии.

Механический затвор на беззеркалках. На беззеркалках и на зеркальных фотоаппаратах в режиме Live View процесс съёмки с механическим затвором несколько отличается. Для визирования картинки через Live View затвор должен быть открыт до и после съёмки. До тех пор пока вы не нажмёте на кнопку спуска, затвор зафиксирован в открытом состоянии, изображение с матрицы транслируется на экран и электронный видоискатель. При нажатии кнопки спуска затвор сначала закрывается, чтобы обнулить сигнал с матрицы. Теперь передняя шторка открывается, и происходит экспозиция. Чтобы закончить её, вторая шторка закрывается. Съёмка закончена, но затвор надо вернуть в открытое состояние, чтобы продолжить визирование в Live View. Дополнительный шаг — открытие шторок.

Обратите внимание, что для съёмки одного кадра необходимо два цикла срабатывания затвора. Получается, что на беззеркальных аппаратах в таком режиме износ затвора увеличивается вдвое. Поэтому в беззеркалах Nikon Z режим не используется по умолчанию, камера отдаёт предпочтение спуску с электронной передней шторкой.

Работа механического затвора на камере Nikon Z 7, замедленная в 5 раз. Видно, как сначала шторка закрывается, а потом открывается. Итого два цикла срабатывания на одно нажатие кнопки спуска.

Спуск затвора с электронной передней шторкой (Electronic First Curtain Shutter, EFCS)

Современные камеры могут начать съёмку при открытом затворе. Как это работает? При нажатии кнопки спуска фотоаппарат начинает экспозицию кадра, используя электронную переднюю шторку. Механика не задействуется, матрица обнуляется сама. По истечении выдержки в ход идёт задняя механическая шторка: она заканчивает съёмку и закрывает затвор. Далее затвор снова открывается для получения картинки Live View. Здесь один кадр равен одному циклу срабатывания затвора.

Работа спуска с электронной передней шторкой. Видно, что в момент нажатия на кнопку спуска механические детали неподвижны, шторка не опускается. Механическая задняя шторка задействована только в конце съёмки.

На зеркальных камерах Nikon такой режим работы затвора тоже встречается. На Nikon D7500, Nikon D500, Nikon D810 он доступен в режиме предподъёма зеркала. А в Nikon D850 затвор с электронной передней шторкой может работать и в режиме тихой съёмки Q и Qc.

Активация спуска с электронной передней шторкой в меню зеркальной камеры Nikon D850

Кроме снижения износа механических деталей затвора, EFCS позволяет избавиться от микросмаза — небольшого падения резкости изображения на выдержках порядка ½–1/100 с из-за вибрации внутренних деталей камеры, возникающих в основном вследствие срабатывания механической передней шторки.

Ограничение у режима одно: EFCS иногда даёт различные артефакты на очень коротких выдержках. Например, к началу экспозиции на старых объективах может не успеть закрыться диафрагма. Поэтому в камерах Nikon в этом режиме доступны выдержки до 1/2000 с. Если выбран автоматический выбор режима работы затвора, при выборе более короткой выдержки вы активируете механический затвор.

Выбор режимов работы затвора в Nikon Z 7. Механический затвор, спуск с электронной передней шторкой.

На беззеркальных Nikon Z 6, Nikon Z 7 и новинке Nikon Z 50 доступны все описанные режимы работы затвора. В меню «Тип затвора» можно выбрать опцию «Авто», тогда камера сама будет определять, какой тип затвора использовать. Механический активируется при работе на выдержках короче 1/2000 с, в остальное время будет использоваться затвор с электронной передней шторкой.

Дисплей фотокамеры Nikon Z 50: кроме прочей съёмочной информации, отображается и режим работы затвора. Иконка с буквой А говорит о том, что выбран авторежим.

Электронный (бесшумный) затвор. Но можно пойти ещё дальше и заменить не одну, а обе шторки электроникой. В таком случае механические элементы затвора не задействуются вообще, съёмка происходит абсолютно бесшумно. Да и вибраций никаких нет, а значит исключается риск микросмаза.

Но есть и ограничения. Во-первых, сигнал с современных матриц считывается построчно, и при съёмке движения объекты в кадре могут деформироваться. Это называется RollingShutter или эффект желе. На разных фотоаппаратах этот недостаток выражен в разной степени.

Эффект желе: фотоаппарат двигался во время съёмки, кадр деформировался.

Эффект желе делает недоступным для съёмки с электронным затвором такие сюжеты как спорт, динамичный репортаж, да и снимать из окна едущего автомобиля тоже вряд ли получится.

Также при работе с электронным затвором пульсирующие источники света (светодиодные и люминесцентные лампы) будут давать неприятный эффект в виде полосок по всему кадру. Избавиться от него можно, если удлинить выдержку.

Освещение бытовой люминесцентной лампой. При использовании электронного затвора и короткой выдержки получаются горизонтальные полосы.

Кадр с теми же экспопараметрами, но использован спуск с электронной передней шторкой. Полос нет.

Электронный затвор. Использована длинная выдержка. Полос нет.

А ещё с электронным затвором не получится использовать ни студийные, ни накамерные вспышки. Зато в остальных ситуациях он очень удобен. Пейзажная, интерьерная, архитектурная, постановочная портретная и предметная фотография с естественным светом и даже неспешный репортаж — всё это ему по плечу. Режим идеален, когда мы не хотим привлекать к себе внимание щелчками фотокамеры.

Выбор бесшумной съёмки с электронным затвором в быстром меню на камере Nikon Z 7

Выбор бесшумной съёмки с электронным затвором в основном меню фотокамеры Nikon Z 7

Отдельный плюс этого режима — в нём вообще не изнашиваются механические детали затвора, так как он не задействован в работе.

Бесшумный электронный затвор имеют камеры Nikon D500, Nikon D850, Nikon D5, Nikon Z6, Nikon Z7 и Nikon Z 50.

NIKON Z 7 / NIKKOR Z 50mm f/1.8 S УСТАНОВКИ: ISO 800, F1.8, 1/60 с, 50.0 мм экв.

Мы познакомились с тремя вариантами работы затвора, которые присутствуют во всех современных фотоаппаратах. Теперь вы знаете их плюсы и минусы и можете эффективно использовать в работе каждый из них.

Затворы фотоаппаратов | Фотография для начинающих

В современных фотокамерах используют два основных типа затворов: центральный и шторно-щелевой. Второй подразделяется на два типа – шторно-щелевой и ламельный. Центральный затвор, как и диафрагма, расположен внутри объектива, он похож на трех-лепестковую диафрагму, лепестки которой открываются на заданное время.

Шторно-щелевой затвор

Шторно-щелевой и ламельный затворы работают по одному принципу. Щель между шторками двигается с постоянной скоростью в плоскости пленки или матрицы, а выдержка определяется шириной щели. Различие шторно-щелевого и ламельного затворов в их конструктивных особенностях. Шторно-щелевой затвор состоит из матерчатых прорезиненных или гофрированного металла шторок.

Ламельный затвор

Ламельный затвор представляет собой набор тонких металлических пластинок, скрепленных между собой особым образом. Движение щели может быть, как вдоль длинной, так и вдоль короткой стороны кадрового окна.

Центральный и шторно-щелевой затворы имеют свои преимущества и недостатки. В силу своей конструкции центральный затвор не может снимать с очень короткими выдержками. Как правило, самая короткая выдержка у центральных затворов составляет 1/500 секунды. У шторно-щелевых самая короткая выдержка достигает 1/8000 секунды. Но с центральными затворами при съемке с импульсными лампами-вспышками можно снимать на любой выдержке, а у шторно-щелевых затворов существует ограничение на возможную короткую выдержку, ее называют временем синхронизации. Время синхронизации – это выдержка, при которой ширина щели равна ширине или высоте кадрового окна.

Ее величина зависит от конкретной камеры и колеблется от 1/30 до 1/350 секунды. Этот параметр всегда указывается в инструкции к камере. И Вы должны помнить значение времени синхронизации для своих камер.

Центральный затвор

Как работают диафрагма и затвор фотоаппарата

И обычная пленочная камера, и современный цифровой фотоаппарат имеют оптическую систему линз, диафрагму и затвор. Можно сказать, что с точки зрения основной схемы работы фотографического устройства мало что изменилось с появлением цифровой фототехники: в объективе собираются световые лучи и далее направляются через отверстие (диафрагму) на светочувствительный элемент (сенсор). В этой схеме затвор и диафрагма являются невидимыми для глаз фотографа элементами, которые, тем не менее, оказывают огромное влияние на результат съемки. Почему в современной цифровой фототехнике эти элементы, хорошо известные еще по пленочным аппаратам, были сохранены? Для чего они нужны? Как работают диафрагма и затвор в цифровом фотоаппарате?

Предназначение затвора и диафрагмы

Затвор – это один из основных механизмов цифрового фотоаппарата, который отвечает за пропускание световых лучей к светочувствительному элементу (матрице) в течение заданного промежутка времени при нажатии фотографом на кнопку затвора. Основное предназначение затвора состоит в том, чтобы регулировать продолжительность прохождения светового потока через оптическую систему камеры.

Время, на которое открывается затвор фотоаппарата, называется выдержкой или временем экспозиции. Если выдержка составляет меньше секунды, то она указывается как знаменатель дроби, обозначая долю секунды. Например, 1/125 секунды или 1/30 секунды. Затворы, устанавливаемые в цифровых камерах, способны закрываться и открываться с большой скоростью, регулируя, тем самым, время засветки матрицы, то есть выдержку, с высокой точностью.

Чем больше выдержка, тем больше света попадет на светочувствительный элемент камеры. С точки зрения фотографа, затвор камеры должен обладать высокой точностью срабатывания, надежностью в работе в различных условиях съемки и широким диапазоном выдержек. В современных цифровых камерах затвор используется не только для управления выдержкой, но и для защиты матрицы от засветки во время считывания изображения или до начала экспозиции.

Диафрагма представляет собой круглое изменяемое отверстие, которое находится внутри объектива камеры. Фотограф может варьировать диаметр отверстия, тем самым, регулируя поток света, поступающего на матрицу цифрового аппарата. Величина данного отверстия определяется диафрагменным числом: чем больше отверстие диафрагмы (маленькое диафрагменное число), тем больше света падает на матрицу и наоборот.

В цифровых фотоаппаратах диафрагменное число можно изменяться в достаточно широких пределах, например для объектива Tamron AF 18-270mm f/3.5-6.3 Di II VC, с f/3.5 до f/6.3. Кроме того, диафрагма оказывает свое влияние и на глубину резкости изображаемого пространства, позволяя фотографу управлять творческим процессом. Как уже понятно, выдержка с диафрагмой являются взаимозависимыми параметрами. Вместе они составляют так называемую экспопару: при уменьшении одного из этих параметров увеличивается другой.

Фотографический затвор: принцип работы и виды

В тот момент, когда осуществляется фотографирование, затвор фотоаппарата открывается. Световые лучи проходят сквозь объектив, попадают на диафрагму, за счет которой регулируется количество света, и, в конечном счете, доходят до светочувствительного элемента. После того, как прямо на матрицу цифровой фотокамеры попадает свет, начинается экспонирование кадра. Дальше затвор закрывается. Через мгновенье камера уже будет готова снимать следующий кадр. Открываясь и закрываясь, затвор так же, как и диафрагма, обеспечивает изменение количества упавшего на матрицу света.

Естественно, что каким бы ни был совершенным фотографический затвор, он требует хоть и непродолжительного, но все же некоторого периода времени для того, чтобы открыться. Также требуется определенное время и на его закрытие. В этой связи можно выделить три этапа или фазы в работе фотографического затвора.

Первая фаза связана с открыванием действующего отверстия объектива. Следующая – это уже фаза полного открытия действующего отверстия. И, наконец, последняя фаза – это фаза закрывания, то есть определенный промежуток времени от начала уменьшения действующего отверстия до его полного закрытия. Отсюда можно понять, что в течение всего этого цикла работы затвора действующее отверстие объектива остается полностью открытым только некоторую часть времени.

В этой связи одной из самых важных характеристик затвора является оптический коэффициент полезного действия (КПД), который определяет отношение количества света, прошедшего за время работы затвора, к тому количеству света, которое могло бы пройти через «идеальный» затвор за тот же промежуток времени. Чем больше значение коэффициента полезного действия приближается к единице (то есть к 100%), тем совершеннее работает затвор. Другими словами, чем меньше времени в течение заданной выдержки уйдет на открывание и закрывание затвора, тем более продолжительное время отверстие объектива будет полностью открыто, а значит, большее количество света пройдет через объектив. В этой связи можно говорить о том, что хороший фотографический затвор способен полнее раскрыть светосилу объектива.

Все затворы цифровых камер имеют специальные регуляторы, посредством которых можно устанавливать требуемую для данной фотосъемки выдержку. Впрочем, подходящая выдержка может определяться камерой и автоматически. Во многих аппаратах предусмотрен специальный режим полностью ручного управления временем открытия затвора (Bulb), посредством которого затвор может не только открываться, но и закрываться строго по команде фотографа. Такой режим очень актуален при съемке на длительных выдержках, когда камера устанавливается на штативе.

По своей конструкции и принципу действия затворы в цифровых фотоаппаратах подразделяются на следующие виды:

— Электронный затвор

Если в пленочных фотоаппаратах устанавливался механический затвор, который открывал и закрывал шторки, ограничивая воздействие света на пленку, то в цифровых камерах его роль выполняет электронный затвор. Практически все цифровые фотоаппараты оснащены именно таким электронным эквивалентом затвора, который встроен прямо в сенсор камеры.

Он представляет собой своеобразный переключатель, включающий сенсор на прием светового потока в нужный момент и выключающий его по команде процессора. Электроника и процессор камеры полностью управляют работой такого затвора. Особенность электронного затвора состоит в том, что свет на матрицу попадает постоянно, что позволяет, в частности, передавать изображение с матрицы на ЖК-дисплей фотокамеры. При срабатывании электронного затвора изображение с матрицы камеры считывается в течении определенного промежутка времени. Этот промежуток между обнулением матрицы и моментом считывания электронной информации с нее и составляет в данном случае время выдержки.

Преимуществом использования электронных затворов в современной цифровой фототехнике является то, что с их помощью удается достичь очень коротких выдержек. Такой затвор, в частности, способен отработать выдержку вплоть до 1/8000 или 1/15000 с. Кроме того, электронный затвор работает бесшумно и без вибраций.

Однако у него есть и свои недостатки. Это, прежде всего, низкое качество, связанное с различными искажениями изображения, причиной возникновения которых является последовательное чтение ячеек матрицы. Вследствие постоянной засветки электронный затвор характеризуется склонностью к ореолам, блюмингу и другим неприятным эффектам. Именно поэтому в продвинутых компактных камерах и профессиональных цифровых аппаратах помимо электронного затвора обязательно присутствует и традиционный механический. В дешевых же моделях цифровых камер используется только электронный затвор.

— Механический затвор

Несмотря на появление цифровой фототехники с электронными затворами, управляемымимощными процессорами, механический затвор не ушел в прошлое. Он по-прежнему используется в приличных цифровых камерах, только теперь он работает в паре с электронным. Синхронная работа этих двух затворов дает возможность обеспечить короткие выдержки и одновременно избежать появления ореола вокруг контрастных изображений. В профессиональных зеркальных аппаратах и продвинутых компактах электронный затвор используется только для сверхкоротких выдержек, в основном же работает механический.

Помимо того, что механический затвор дозирует свет, попадающий на светочувствительный элемент камеры, он еще и служит для дополнительной защиты матрицы от попадания на нее пыли и грязи. Ведь матрица является самым дорогостоящим элементом цифрового фотоаппарата, особенно когда речь идет о профессиональной камере. У самого механического затвора есть определенный ресурс работы и со временем он выходит из строя.

По своей конструкции механические затворы традиционно подразделяются на два типа — центральные и шторные (шторно-щелевые) затворы. Центральный затвор, как правило, устанавливается между линзами объектива. В нем используются заслонки в виде тонких лепестков, которые открывают световое отверстие объектива от оптической оси к краям, а закрывают в обратном направлении. Благодаря этому обеспечивается равномерное распределение освещенности по всему полю кадра. Наибольшим коэффициентом полезного действия обладает тот центральный затвор, у которого светозащитные заслонки действуют с наибольшей скоростью.

Центральный затвор

У центрального затвора довольно много достоинств: отсутствие искажений изображения в результате работы, равномерное распределение освещенности и хорошая устойчивость к температурным колебаниям. Однако по сравнению со шторными затворами центральные обладают меньшим коэффициентом полезного действия и более низкой минимальной скоростью, то есть меньшей моментальной выдержкой.

Что касается шторного или шторно-щелевого затвора, то в нем применяется светонепроницаемая шторка, состоящая из двух частей, разделяемых поперечной щелью. В эту щель и проникает свет, идущий от объектива. При срабатывании затвора шторки перемещаются одна за другой: первая световая заслонка открывает кадровое окно, а другая, соответственно, закрывает его. Выдержка здесь зависит от ширины щели.

Основными достоинствами шторного затвора являются высокий коэффициент полезного действия (может достигать 95%) и способность отрабатывать короткие выдержки (до 1/1250 с в некоторых моделях). Но при съемке быстродвижущихся объектов использование шторно-щелевого затвора нередко приводит к смещению и искажению отдельных элементов изображения. Шторные затворы также характеризуются тем, что они больше подвержены температурным колебаниям.

— Электронно-оптический затвор

Вместе с электронным затвором в некоторых моделях цифровых камер используется не механический, а электронно-оптический затвор. Это жидкий кристалл, который располагается между двумя параллельными поляризованными пластинами. Через него световой поток проходит на электронно-оптический преобразователь камеры. Когда на тонкое электропроводное напыление внутренней поверхности пластин подается напряжение, то возникает электрическое поле, которое изменяет на 90 градусов плоскость поляризации жидкого кристалла. В результате, обеспечивается максимальная непрозрачность кристалла и, как следствие, жидкокристаллический затвор закрывается. При отсутствии же напряжения свет через жидкий кристалл попадает на матрицу. Поскольку здесь отсутствуют какие-либо механические элементы, то электронно-оптический затвор отличается довольно высокой надежностью и простотой.

Диафрагма цифрового фотоаппарата

Диафрагма в своем классическом виде устроена как светонепроницаемая заслонка, образованная сдвигающимися к центру объектива тонкими металлическими лепестками. Это так называемая ирисовая диафрагма. Тонкие лепестки, размещающиеся по кругу вдоль обода объектива, поворачиваются и, тем самым, увеличивают или уменьшают отверстие, через которое поступает свет. Чем больше открыты лепестки диафрагмы, тем больше света проходит на светочувствительный элемент. Управление диафрагмой в цифровых фотоаппаратах может осуществляться в ручном или автоматическом режимах.

Шестилепестковая диафрагма

Ручное управление диафрагмой реализовано обычно в виде кольца на внешней поверхности оправы объектива, на котором отмечена шкала диафрагменных чисел. При вращении кольца диафрагмы лепестки сдвигаются. При этом каждый переход от одного значения диафрагменного числа к соседнему значению обеспечивает изменение количества проходящего через объектив света ровно вдвое. Очень удобным является режим приоритета диафрагмы, когда можно самостоятельно установить диафрагму, а все остальные параметры съемки фотоаппарат выставит автоматически. Управление же диафрагмой в автоматическом режиме осуществляется посредством электроники фотокамерыисходя из анализаконкретных условий фотосъемки.

Изменение диафрагмы оказывает влияние сразу на два ключевых свойства изображения – светосилу и глубину резкости. Под светосилой понимают то максимальное количество света, которое способен пропускать данный объектив. В условиях дневного света регулировать и контролировать диафрагму цифрового фотоаппарата не представляет особого труда. Но в условиях недостаточной освещенности, например, при съемке в темном помещении, фотографу приходится снимать с большим отверстием диафрагмы, чтобы фотография не получилась темной. Здесь требуется гибкое управление диафрагмой для компенсации недостатка света.

Размером диафрагмы определяется и та зона, которая на фотографии будет выглядеть резкой. Другими словами, от диафрагмы зависит, каким будет фон на снимке — размытым или резким. Например, маленькая диафрагма используется для того, чтобы размыть фон и перспективу. Глубина резкости распространяется от центра к краю изображения, соответственно, чем ближе к краю снимка, тем более размытым будет объект. Наоборот, большая диафрагма применяется в тех случаях, когда на фотографии все должно выглядеть резко. В целом, управление диафрагмой предоставляет фотографу полную свободу действий и широкое поле для творческих экспериментов.

Говоря о затворе и диафрагме цифрового фотоаппарата, нужно отметить, что в некоторых современных камерах диафрагма может быть объединена с центральным лепестковым затвором. В этом случае механизм диафрагмы срабатывает точно в момент срабатывания затвора, а лепестки затвора в это же самое время расходятся на расстояние, которое соответствует установленному значению диафрагмы. Но такие комбинированные затворы-диафрагмы с регулированием величины и длительности открытия светового отверстия устанавливаются, главным образом, в камеры начального уровня. Хотя они и обеспечивают большую компактность фототехники.

Проблема в том, что в силу своей конструкции объединенный механизм затвор-диафрагма способен отработать только экспозиционные пары вроде длительная выдержка — минимальное относительное отверстие или короткая выдержка — максимальное относительное отверстие. Такая линейность экспопараметров оборачивается тем, что, например, в условиях недостаточной освещенности камера будет использовать длительные выдержки с открытой диафрагмой, что, естественно, негативно скажется на качестве фотоизображения. К тому же, затворы-диафрагмы не способны предоставить широкий диапазон выдержек и значений диафрагмы.

Затвор и диафрагма остаются основными механизмами фотографического аппарата и в эпоху цифровых технологий. Наряду с характеристиками объектива, затвор и диафрагма во многом предопределяют качество фотоизображения. Возможность ручной настройки диафрагмы и выдержки обеспечивает фотографу пространство для творческих экспериментов и тонкой подстройки своей цифровой камеры под конкретные условия съемки.

Источник: Фотокомок.ру – тесты и обзоры фотоаппаратов (при цитировании или копировании активная ссылка обязательна)

Ремонт и замена затвора фотоаппарата

Механический затвор является одним из старейших элементов фотоаппарата, хотя и он постепенно подвергается изменениям. Использовавшиеся ранее чисто механические затворы уступили место электромеханическим, т.е. затворам с электроприводом и электронным управлением. Возможно, что в скором будущем им на смену придут чисто электронные затворы, которые уже сейчас используются во многих видеокамерах, мобильных телефонах и другой электронике, но пока что эта технология несовершенна и в определенных случаях вызывает артефакты изображения (геометрическую дисторсию, полосы на снимках), а также не может корректно синхронизироваться со вспышками. Поэтому большинство фотокамер в качестве основного варианта по-прежнему полагается на механику. Как и любое другое высокоточное механическое устройство, затвор имеет определенный срок эксплуатации (ресурс срабатываний). Иногда, по различным причинам, сбои в работе этого узла происходят и преждевременно.

Ресурс затвора

Когда в начале 21 века появились первые более-менее доступные цифровые фотоаппараты, количество снимков увеличилось в сотни раз, – теперь стало не нужно экономить пленку, можно снимать хоть по 10 000 кадров за день. И если в пленочные времена ресурсные испытания были внутренней кухней производителей и мало интересовали публику, то теперь этот вопрос стал широко обсуждаться, благо появился интернет, вместе со специализированными форумами фотолюбителей. Ресурсные испытания действительно проводятся, это не какой-то «маркетинг», и они имеют практическую цель: все камеры имеют характеристику с числом гарантированных срабатываний затвора. После перехода через указанный порог поломка затвора не будет считаться заводским дефектом, а будет признана результатом естественного износа, с ремонтом за отдельную плату. Да, в реальных условиях затвор обычно «пробегает» намного больше указанного срока: например: средний показатель пробега «на отказ» для Canon 5D Mark III составляет примерно 500 000 снимков, хотя производитель гарантирует только 150 000. Так или иначе, главное, что следует вынести из этого: если ваша камера превысила гарантийный пробег, ремонт затвора будет осуществляться за ваш счет, даже если ей всего 2 недели с момента покупки. Поэтому мы бы не советовали приобретать с рук фотоаппараты с пробегом в несколько сот тысяч срабатываний, они могут выйти из строя фактически в любой момент, а замена затвора – процедура дорогостоящая.

Другие причины поломок

Хороший, рабочий затвор

Помимо исчерпания ресурса, к основным причинам поломки можно отнести загрязнение затвора абразивными материалами. Песок или морская соль легко попадают между шторками и шестеренками затворного механизма, приводя к их преждевременной гибели. Поэтому мы рекомендуем проводить регулярную глубокую чистку камеры в профессиональных сервисных центрах, особенно после длительной работы на открытом воздухе (экспедиции, туризм, съемка свадеб и так далее). Повреждения могут быть вызваны и неправильными действиями пользователя: например, установкой неподходящих объективов или случайным срабатыванием шторок во время самостоятельной чистки матрицы. Могут быть и температурные повреждения: если задержать длиннофокусный объектив без защитного фильтра на солнце в зените, сфокусированный луч обладает столь сильной энергией, что просто оплавляет шторки и даже прожигает их насквозь. Такие повреждения также нельзя отнести к заводским дефектам, поэтому за замену затвора придется заплатить пользователю.

Выход затвора из строя может проявляться не только в физическим разрушении (что является крайней стадией), но и в несоответствии реальной выдержки, что приводит к пере- или недосвеченным снимкам. В случае, если камера начинает писать об ошибке затвора (даже если она пропадает после выключения), необходимо как можно скорее добраться до сервиса, или вы рискуете остаться со сломанным фотоаппаратом посреди съемочного дня.

Этот затвор восстановлению не подлежит

Отремонтировать изношенный или поврежденный затвор иногда можно, но имеет мало смысла на практике: никто не сможет сказать, сколько он продержится до следующего отказа. По сервисным инструкциям производитель в таком случае, как правило, требует полной замены на новый затвор той же модели. Только в редких случаях, когда ошибка вызывается сбоем электроники, а не физическим износом, можно исправить эту проблему с помощью перепрошивки камеры или калибровки затворного блока. После замены счетчик кадров либо сбрасывается, либо снабжается специальной сервисной отметкой о замене – это самый надежный вариант, который обеспечит вам работу камеры еще на годы вперед.

Почему необходимо обращаться именно в авторизованный сервис?

Основных причин несколько

оригинальные запчасти
специальное оборудование для калибровки
высокая квалификация сотрудников

Обратившись в авторизованный сервис, вы можете быть уверенными в том, что вам поставят именно новый оригинальный затвор, а не подделку, и не бывшую в употреблении деталь с камеры-«донора». Более того, как профессиональный сервис, мы обладаем соответствующим запасом запчастей, поэтому вам не придется ждать месяц, пока ваш затвор путешествует через весь мир из далекого зарубежного магазина. Средний срок ремонта затвора составляет у нас не более 2-3 дней.

Второй момент – это юстировка камеры после разборки. Для извлечения затвора камеру приходится разбирать, а после обратной сборки ее следует откалибровать по эталонным стандартам. Если этого не делать, то у байонетного крепления, к примеру, может сместиться оптическая ось (относительно матрицы) или может расстроиться модуль автофокуса. Починив одну проблему, вы получите вторую, такая экономия не идет на пользу.

FOTO-ONE Service является единственным сервисом в Санкт-Петербурге, обладающим профессиональными сертификациям Canon Professional Services (CPS) и Nikon Professional Services (NPS). Из производителей фотокамер у нас также есть авторизация Fujifilm. Мы предлагаем вам качественный и оперативный ремонт, восстанавливающий камеры до первоначального состояния.

Наш сервисный центр работает ежедневно, без обеда и выходных, с 9 до 21 часа

Получить бесплатную консультацию

Механический и электронный затвор | Радожива

Эта статья – продолжение цикла статей о вопросах, поднятых ранее в статьях ‘Шум затвора‘ и ‘Недостатки современных DSLR камер‘.

Механический затвор

В современных цифровых камерах используются фокальные затворы шторно-щелевого типа с вертикальным ходом шторок. Это означает, что такой затвор расположен сразу перед матрицей фотоаппарата, состоит из шторок, которые двигаются вертикально (обычно сверху-вниз и обратно).

Ниже наглядно показано, как происходит спуск затвора:

Видео 1.

Обратите внимание на то, как сильно трясет зеркало после его подъема и возврата, а также на то, как чудовищно содрогаются шторки затвора. На видео видно, что шторки затвора состоят из нескольких частей (так называемые ламели или ‘жалюзи’).

Видео 2.

На этом видео можно заметить щель, которая формируется во время движения шторок затвора.

Видео 3.

Полноформатная камера и кропнутая камера.

Видео 4.

Трясет не только зеркало и жалюзи затвора, но и лепестки диафрагмы.

И немножко рассуждений насчет затвора, на примере камеры Nikon D80.

Выдержка синхронизации этой камеры составляет 1/200 секунды. Это означает, что именно такой промежуток времени нужно шторкам затвора для прохождения расстояния, равного высоте матрицы.

Если нужно проводить съемку на выдержках длиннее или равной выдержке синхронизации, то затвор будет работать следующим образом:

Открывается первая шторка, на это тратит 1/200 секунды.
Проводится экспозиция, в это время матрица остается полностью открытой. Возьмем в качестве примера выдержку 1/60 секунды. Вторая шторка начнет свое движение через 1/60 секунды после начала движения первой шторки.
Вторая шторка закрывается, на это тратится 1/200 секунды.
Шторки поднимаются вместе, в начальное положение.

На таких выдержках легко синхронизировать вспышку и работу затвора. Обычно вспышка срабатывает после первой шторки (как только затвор полностью открывает матрицу), либо перед началом движения второй шторки (перед закрытием затвора). Например, импульс моей вспышки Nikon SB-910 имеет длительность от 1\800 с до 1\40.000 с в зависимости от мощности. Во время срабатывания вспышки матрица камеры полностью открыта и нет никаких проблем с синхронизацией.

Если нужно проводить съемку на выдержках короче выдержки синхронизации, то затвор будет работать следующим образом:

Открывается первая шторка.
Вторая шторка не ожидает полного открытия матрицы и начинает свое движение вслед за первой. Задержка второй шторки как раз и определяет время экспозиции. Возьмем в качестве примера самую короткую выдержку, допустимую для Nikon D80 – 1/4000 с. В таком случае вторая шторка начинает свое движение через 1/4000 с после начала движения первой шторки и таким образом две шторки двигаются вместе, формируя движущуюся щель, которая и производит экспозицию.
Шторки поднимаются вместе в начальное положение.

На таких выдержках синхронизировать работу вспышки с затвором сложно. Если вспышка сработает только в какой-то определенный момент, то на снимке мы получим полосу, которая формируется щелью затвора. Чтобы обойти такое ограничение, применяют вспышки с высокоскоростной синхронизацией, которые “светят” все время движения обеих шторок, для избежания появления полос.

Интересно, но если мы проводим съемку на 1/60 секунды, то на самом деле затвору требуется куда больше времени на свою работу. Так, тратится 1/60 с на спуск первой шторки и ожидание второй, 1/200 с на движение второй шторки и как минимум еще 1/200 с на подъем обеих шторок в изначальное положение (идеальный случай, в реальности времени нужно больше). Итого 1/60 + 1/200 + 1/200 = 2/75 с. Если убрать ограничения на работу зеркала, диафрагмы и процессора камеры, то за одну секунду при идеальных условиях можно будет снять не больше 38 кадров, и это является механическим ограничением серийной съемки.

В то же время, камеры, использующие электронный затвор, которому не нужно тратить время на движения шторок, уже сейчас без проблем позволяет снимать со скоростью 60 кадров в секунду в режиме фото (в качестве примера посмотрите на Nikon 1 J1). Только представьте себе, как полезно было бы для фоторепортеров и фотографов снимающих спорт, фотографировать определенные события с такой огромной скоростью. Для примера, самая быстрая зеркальная камера на 2014 год – Canon 1DX, снимает максимум со скоростью 14 кадров в секунду, что в 4 раза ниже чем 60 к/с у некоторых беззеркальных камер с электронным затвором. Вот только беда, что современные камеры с электронным затвором имеют свои недостатки, например страдают ‘rolling shutter’ и т.д. и пока остается только мечтать про электронный затвор, обладающий положительными качествами механического затвора и огромной скоростью съемки.

Кстати, “реальную” скорость движения шторок затвора легко посчитать. Высота матрица Nikon D80 составляет 15,8 мм, шторка проходит это расстояние за 1/200 секунды, а ее скорость составляет 3,16 м/с или 11,38 км/ч, что совсем немного 🙂

Спасибо за внимание. Аркадий Шаповал.

Тихая съемка — Canon Russia

4. В каких условиях будет полезен бесшумный затвор?

«Пользователи сообщили нам, что бывают ситуации, когда фотографу хочется оставаться незаметным и не нарушать естественный ход событий; к примеру, на свадьбе фотографу разрешено делать фотографии, но он не хочет издавать лишний шум во время церемонии».

«Другими примерами ситуаций, в которых бесшумная съемка действительно помогает, являются пресс-конференции и интервью. Некоторые организации запрашивают запись звука с пресс-конференций в высоком качестве; особенно это актуально, когда за съемку видео и запись звука ответственны разные люди».

Документальный фотограф Брент Стиртон отмечает, что режим бесшумной работы затвора не раз выручал его во время работы над проектами. «Часто под бесшумным затвором подразумевают очень тихую, но все же слышимую работу. Что касается Canon EOS R, ее затвор абсолютно бесшумный», — говорит Брент, который в том числе фотографировал в самых опасных местах планеты. Иногда я оказываюсь в ситуациях, где мне нужно стараться не привлекать к себе вообще никакого внимания, и в этих случаях бесшумный затвор выручает меня. Я могу избежать того, чтобы доставить кому-то неудобство, не напугать и не помешать».

Семейный фотограф Хелен Бартлетт говорит, что бесшумный затвор EOS R значительно повлиял на ее рабочий процесс. «При съемке спящих детей одной из главных проблем всегда был громкий звук работы затвора. Ребенок слышит его, открывает глаза, и вам вновь приходится успокаивать его, чтобы он уснул. А за этим следует еще один щелчок затвора — это может вывести из себя кого угодно», — говорит она. — Бесшумный затвор — это невероятная функция, которая подойдет для съемки не только новорожденных, но и уставших детей, которых вы не хотите отвлекать. Теперь вы можете фотографировать, не отвлекая людей звуками работы камеры».

Общие сведения о выдержке для начинающих

Изображение птицы, снятое с использованием короткой выдержки

Одним из трех наиболее важных параметров фотографии является выдержка, а двумя другими являются диафрагма и ISO. Выдержка отвечает за две конкретные вещи: изменение яркости фотографии и создание драматических эффектов за счет замораживания или размытия движения. В следующей статье мы объясним все, что вам нужно знать об этом очень простым языком.

Выдержка существует из-за затвора камеры — занавески перед датчиком камеры, которая остается закрытой, пока камера не сработает.Когда камера срабатывает, затвор открывается и полностью освещает датчик камеры свету, прошедшему через объектив. После того как датчик улавливает свет, затвор немедленно закрывается, не давая свету попасть на датчик. Кнопка, запускающая камеру, также называется «кнопкой спуска затвора» или «кнопкой спуска затвора», потому что она запускает затвор для открытия и закрытия.

Что такое выдержка?

Выдержка — это промежуток времени , когда затвор камеры открыт, и свет попадает на датчик камеры.По сути, это то, как долго ваша камера делает снимок. Это имеет несколько важных эффектов на то, как будут выглядеть ваши изображения.

Когда вы используете длинную выдержку, вы в конечном итоге экспонируете датчик в течение значительного периода времени. Первый большой эффект — это motion blur . Если у вас большая выдержка, движущиеся объекты на фотографии будут выглядеть размытыми по направлению движения. Этот эффект довольно часто используется в рекламе автомобилей и мотоциклов, где зрителю передают ощущение скорости и движения, намеренно размывая движущиеся колеса.

Размытие при движении.

Медленная выдержка также используется для фотографирования Млечного Пути или других объектов ночью или в условиях недостаточной освещенности с помощью штатива. Пейзажные фотографы могут намеренно использовать длинные выдержки, чтобы создать ощущение движения на реках и водопадах, сохраняя при этом все остальное резким.

Выдержка: 5 секунд (длинная выдержка).

С другой стороны, выдержка также может использоваться для обратного — стоп-кадра. Если вы используете особенно короткую выдержку, вы можете исключить движение даже от быстро движущихся объектов, таких как птицы в полете или проезжающие машины. Если вы используете короткую выдержку при съемке воды, каждая капля будет висеть в воздухе совершенно резко, что может быть даже не видно нашим глазам.

Выдержка: 1/1600 секунды (короткая выдержка)

Все вышеперечисленное достигается за счет простого управления выдержкой. Таким образом, короткие выдержки останавливают действие, а длинные создают эффект движения, когда вы фотографируете движущиеся объекты.

Как измеряется выдержка

Выдержка обычно измеряется в долях секунды, если она меньше секунды.Например, 1/4 означает четверть секунды, а 1/250 означает одну-две сотни пятидесятых секунды (или четыре миллисекунды).

Большинство современных зеркальных фотокамер и беззеркальных фотоаппаратов могут выдерживать выдержку до 1/4000 секунды, в то время как некоторые могут работать с гораздо более короткими выдержками, составляющими 1/8000 секунды и выше. С другой стороны, самая длинная доступная выдержка для большинства зеркальных или беззеркальных камер обычно составляет 30 секунд. При необходимости вы можете использовать более длинную выдержку, используя внешние удаленные триггеры.

Выдержка и выдержка

Другой важный эффект выдержки — это выдержка, которая связана с яркостью изображения. Если вы используете длинную выдержку, сенсор вашей камеры улавливает много света, и полученный снимок будет довольно ярким. При использовании короткой выдержки на сенсор камеры попадает лишь небольшая часть света, в результате чего фотография получается более темной.

Однако выдержка — не единственная переменная, которая влияет на яркость изображения.Также есть диафрагма и ISO, а также фактическая яркость сцены перед вами. Итак, у вас есть некоторая гибкость при выборе выдержки, но вам нужно тщательно выбирать другие настройки.

Скорость затвора может быть жизненно важным инструментом для получения фотографии с надлежащей яркостью. В солнечный день вам может потребоваться короткая выдержка, чтобы фотография не была передержана. Или, если темно, может потребоваться большая выдержка, чтобы избежать слишком темного снимка (что, в свою очередь, может потребовать штатива из-за размытия движения из-за того, что камеру держат в руке). Для многих людей является основной причиной настройки выдержки : убедиться, что ваши фотографии имеют надлежащую яркость. Тем не менее, проблема размытости изображения также очень важна, и ее не следует упускать из виду.

Быстрая, медленная и длинная выдержка

Обычно короткая выдержка — это все, что нужно для остановки действия. Если вы фотографируете птиц, это может быть 1/1000 секунды или быстрее. Однако для обычной фотографии медленно движущихся объектов вы можете делать снимки с выдержкой 1/200 секунды, 1/100 секунды или даже дольше, не добавляя размытости при движении.

Длинные выдержки обычно превышают 1 секунду — в этот момент вам понадобится штатив для получения резких изображений. Вы можете использовать длинные выдержки для определенных типов фотографий при слабом освещении / в ночное время или для преднамеренной съемки движения. Если что-то в вашей сцене движется при использовании длинной выдержки, это будет выглядеть очень размытым.

В промежутках выдержки от 1/100 секунды до 1 секунды все еще считаются относительно медленными. Возможно, вы не сможете справиться с ними, не вызвав дрожание камеры руками, особенно близко к отметке в одну секунду.

Эта фотография получилась размытой, потому что я использовал относительно длинную выдержку 1/30 секунды.

Кроме того, это сильно зависит от вашего объектива. Некоторые объективы, такие как Nikon 70-200mm f / 2.8, имеют специальные технологии стабилизации изображения (также известные как «подавление вибраций») внутри объектива, которые могут помочь фотографам делать снимки с очень длинной выдержкой, когда они держат камеру в руках, без каких-либо дополнительных действий. дрожание камеры. У других объективов нет подавления вибраций, а это означает, что вам нужно вместо этого использовать правило взаимности, чтобы определить, какой должна быть выдержка, без размытия из-за дрожания камеры.Также важно знать, как держать камеру.

Как установить выдержку

Большинство фотоаппаратов по умолчанию обрабатывают выдержку автоматически. Когда камера находится в режиме «Авто», выдержка выбирается камерой без вашего участия (как и диафрагма и ISO). Однако при необходимости вы все равно можете установить выдержку вручную:

Установив камеру в режим «Приоритет выдержки», вы выбираете выдержку, а камера автоматически выбирает диафрагму.
Установив камеру в «Ручной» режим, вы вручную выбираете выдержку и диафрагму.

В обоих этих режимах вы можете выбрать установку ISO вручную или автоматически.

В большинстве случаев мы рекомендуем дать камере выбрать правильную выдержку для вас. Тем не менее, следите за тем, чтобы быть уверенным, что вы не добавляете слишком много размытия при движении на фото (или не останавливаете движение, которое хотите размыть). Я расскажу об этом больше в статье о режимах камеры, но я обычно снимаю в режиме «Приоритет диафрагмы» 95% времени, позволяя камере автоматически рассчитывать выдержку.

Как определить выдержку

Знаете ли вы, как узнать, на что установлена выдержка вашей камеры? Найти его обычно очень легко. На камерах с верхней панелью выдержка обычно находится в верхнем левом углу, как обведено кружком:

Скорость затвора отображается на верхнем ЖК-дисплее камеры

Если ваша камера не имеет верхнего ЖК-дисплея, как некоторые зеркалки начального уровня, вы Вы можете смотреть в видоискатель, где в нижнем левом углу вы увидите выдержку. А если у вашей камеры нет ни верхнего ЖК-дисплея, ни видоискателя, как у многих беззеркальных камер, вы можете увидеть свою выдержку, просто посмотрев на задний экран.

На большинстве фотоаппаратов выдержка не отображается как доли секунды — обычно это обычное число. Если выдержка больше или равна одной секунде, вы увидите что-то вроде 1 ”или 5” (со знаком кавычки, указывающим на полную секунду).

Если вы все еще не можете определить выдержку, установите камеру в режим «Приоритет диафрагмы» и убедитесь, что вы отключили «АВТО ISO». Затем начните наводить камеру с темных на светлые области.Число, которое изменяется, будет вашей выдержкой.

Ниже приведены некоторые другие связанные сообщения, которые могут вам понравиться:

Мы также сделали видео, объясняющее скорость затвора, если вы предпочитаете это изучать:

Часто задаваемые вопросы о выдержке

Ниже приведены некоторые из часто задаваемых вопросов в отношении выдержки:

Что такое медленная выдержка?

Длинная выдержка обычно составляет около 1 секунды и больше. Для сравнения, длинная выдержка может означать долю секунды, например 1/2 или 1/4.

Что такое короткая выдержка?

Короткая выдержка часто называется выдержкой, достаточной для остановки действия. Обычно фотографы используют малые доли секунды, например, 1/250 секунды или меньше, когда говорят о короткой выдержке.

Как мне узнать выдержку?

Скорость затвора часто отображается на верхнем или заднем ЖК-дисплее камеры в виде числа или дроби. Если вы наполовину нажмете кнопку спуска затвора, а затем переместите камеру в более яркую область, число, которое изменится, обычно будет вашей выдержкой.

Какая скорость затвора самая низкая?

В зависимости от вашей камеры самая длинная выдержка, которую можно использовать без дистанционного спуска затвора, обычно составляет 30 секунд.

Какую самую короткую выдержку я могу использовать на моей камере?

Это зависит от возможностей камеры. Большинство зеркальных и беззеркальных камер могут снимать со скоростью до 1/4000 секунды с использованием механического затвора. Некоторые из более продвинутых камер могут снимать со скоростью до 1/8000 секунды с механическими затворами и могут работать еще быстрее при использовании электронных затворов.

Как записывается выдержка?

Выдержка всегда указывается в секундах или долях секунды. Например, выдержка в 1 секунду обычно отображается как одно число со знаком кавычки или буквой «s» в конце, например 1 ″ или 1s. Тогда как доли секунды, такие как 1/250, обычно отображаются как 1/250 или просто 250 на большинстве камер.

Какая самая лучшая выдержка?

Такого не существует, поскольку это действительно зависит от того, чего вы пытаетесь достичь.

Как изменить выдержку на моем телефоне?

В то время как некоторые смартфоны позволяют изменять выдержку с помощью встроенного приложения телефона, для большинства требуется установка стороннего приложения камеры, чтобы можно было изменять выдержку. Если вы используете iPhone, попробуйте некоторые приложения, например Camera +.

И если вы хотите продолжить изучение нашего Руководства по основам фотографии, то ниже приводится Оглавление.

Перейти к главе 4: Диафрагма

Как работает затвор камеры?

Все мы знакомы со звуком затвора камеры.Но знаете ли вы, что происходит внутри вашего устройства, когда это происходит? В этой статье мы объясним, как работает ставень, и почему вы слышите отчетливый звук щелчка.

Что такое затвор камеры?

Во-первых, давайте определимся, что такое ставни и для чего они нужны. Вы можете думать об этом как о воротах, которые открываются, чтобы пропустить свет на датчик или пленку, и закрываются, чтобы остановить экспозицию.

На самом деле ставни — сложное механическое приспособление. Это не просто ворота, которые открываются и закрываются.Существуют различные типы жалюзи, которые работают по-разному в зависимости от камеры. Давайте посмотрим на жалюзи, которые вы найдете в зеркальных, беззеркальных, видео- и кинокамерах.

Как работает затвор камеры?

Затвор DSLR

Прежде чем мы начнем, давайте определим DSLR, чтобы понять, как работает ее затвор. Аббревиатура расшифровывается как Digital Single Lens Reflex. Это означает, что в вашей камере есть оптическое устройство, состоящее из зеркала и призмы. Это позволяет вам точно видеть, что проходит через объектив.

Оптика DSLR работает путем размещения зеркала за объективом, которое направляется к призме внутри вашего видоискателя. Вы можете думать об этом как о крошечном перископе, который отражает свет, достигая вашего глаза.

Итак, какое отношение зеркало имеет к шторке? Ну, поскольку зеркало находится прямо за объективом, оно предотвращает попадание света на затвор. Но зеркалка устроена таким образом, что, когда вы нажимаете кнопку спуска затвора, зеркало поднимается, чтобы затвор можно было открыть и сделать экспозицию.

Когда вы нажимаете кнопку спуска затвора, вы слышите, как зеркало поднимается, издает хлопающий звук. Поскольку он больше не отражает свет за объективом и не направляет его в видоискатель, вы получаете черный экран.

Когда зеркало поднято, шторка опускается и обнажает датчик за ней. По окончании экспонирования вторая шторка опускается и закрывает датчик. Время, в течение которого опускается первая шторка и опускается вторая шторка, зависит от выдержки.Чем меньше скорость затвора, тем дольше он открыт.

Беззеркальный затвор

Камеры

называются беззеркальными, потому что у них нет зеркала, как у зеркалок. Беззеркальные камеры передают данные изображения с датчика на небольшой электронный экран в видоискателе, чтобы вы могли видеть, что снимаете.

Во многом механизм затвора беззеркальной камеры работает аналогично зеркалке. У него также есть шторка, которая поднимается и опускается во время съемки.Но на этот раз разница заключается в том, как он перемещается и захватывает изображение при нажатии кнопки спуска затвора.

Поскольку в беззеркальной камере нет зеркала, датчик полностью обнажен за объективом. Но когда вы нажимаете кнопку спуска затвора, дверца затвора поднимается, чтобы заблокировать датчик, а затем опускается, чтобы сделать экспозицию. После того, как экспонирование сделано, другая дверь опускается сверху кадра.

Среднеформатный затвор

Мы все слышали о камерах с кроп-сенсором и полнокадровыми камерами.Датчики урожая обычно используются в более дешевых потребительских камерах. Полнокадровые датчики — это те, которые использует большинство профессиональных фотографов.

А как насчет среднеформатных фотоаппаратов? Среднеформатный формат получил свое название от камер формата 120 мм во времена кино. Поскольку камеры среднего формата имеют больший сенсор и разрешение, они очень дороги. Лишь небольшой процент профессиональных фотографов использует их ежедневно.

Так же, как и полнокадровые камеры, среднеформатные камеры также имеют зеркальные и беззеркальные версии.Это означает, что их механизмы затвора также различаются. Но среднеформатные модели высокого класса часто имеют специальный затвор, называемый створчатым затвором.

В отличие от других механизмов затвора, створчатый затвор находится внутри объектива, а не корпуса камеры. Он также выглядит и работает как отверстие, перемещаясь внутрь или наружу, а не вверх и вниз.

Преимущество створчатых ставен в том, что они работают быстрее, чем любой другой механизм, использующий занавески. Вы можете использовать его для вспышки с высокой синхронизацией, которая может составлять 1/1000 секунды или более, по сравнению с 1/200 или 250-й секунды для беззеркальных и DLSR.

Компактные камеры и смартфоны

Вы когда-нибудь задумывались, откуда берутся щелчки с вашей компактной камеры или смартфона? Правда в том, что звук производится электронным способом.

Компактные камеры и смартфоны

не имеют шторок, которые поднимаются и опускаются. Вместо этого они улавливают свет от линзы прямо к датчику. В основном это причина того, что они меньше по размеру и могут делать больше снимков, чем обычные камеры.

Итак, если ваш смартфон работает без шторки, то почему для обычных камер она все же необходима? Все сводится к качеству фотографий. Камеры без затвора обычно дают зернистое изображение. С другой стороны, камеры с механическими затворами дают более четкое изображение. Они лучше контролируют попадание света на датчик.

Работа затвора при фотосъемке

Как упоминалось ранее, время, в течение которого затвор остается открытым, пропорционален выдержке, установленной вами на камере.

В качестве эксперимента вы можете установить выдержку на 3 секунды и нажать кнопку спуска затвора. Время между первым щелчком (когда затвор и зеркало открываются) до второго щелчка (когда затвор и зеркало закрываются) равно времени.

Но поскольку жалюзи механические, они могут срабатывать только так быстро при съемке. Попробуйте нажать кнопку спуска затвора и удерживать ее в течение десяти секунд, и вы увидите, насколько быстро или медленно ваша камера делает снимки.

Скорость съемки вашей камеры рассчитывается с использованием FPS или кадров в секунду. Большинство потребительских фотоаппаратов могут снимать только 5-8 кадров в секунду даже при выдержке 1/8000 секунды или более. В то время как некоторые профессиональные модели (особенно беззеркальные варианты) могут снимать почти до 24 кадров в секунду.

Активность затвора при видеосъемке

Теперь, когда вы знаете, что большинство камер может снимать только несколько кадров в секунду, вы поймете, почему при съемке видео никогда не используется затвор. В противном случае вы получите рывки, потому что скорость затвора недостаточно высока, чтобы запечатлеть естественное движение.

Когда вы записываете видео на беззеркалку или зеркалку, затвор поднимается и никогда не опускается, пока вы не закончите съемку. В режиме видео датчик становится «виртуальным» затвором, электронно сканируя свет, исходящий от объектива.

Захват видеоданных зависит от типа датчика вашей камеры. В камерах есть два основных типа датчиков. Первый — это CMOS, который можно найти в большинстве камер начального уровня и даже в профессиональных камерах. Он захватывает видео, просматривая сцену слева направо и сверху вниз.

Датчик CMOS сканирует всю сцену за миллисекунды (что очень быстро!). Но имеет тенденцию страдать от рольставни. Другими словами, он искажает быстрое движение, потому что не может записать сцену сразу.Если у вас есть зеркалка или беззеркалка, попробуйте быстро повернуть камеру слева направо, и вы заметите «эффект желе», вызванный скользящим затвором.

Второй тип сенсора называется ПЗС-матрицей и в основном используется в профессиональных и профессиональных видео- и кинокамерах. Он использует так называемый глобальный затвор, чтобы избежать искажений при движении. Это означает, что он захватывает сцену сразу, поэтому вы не увидите никаких задержек в движении в кадре.

Проверьте количество затворов

Затвор вашей камеры механический, а это означает, что он может сделать лишь определенное количество щелчков, прежде чем перестанет работать.Расчетный срок службы затвора камеры можно найти в технических характеристиках камеры или в Интернете.

Средняя потребительская камера рассчитана примерно на 100 000 срабатываний затвора. Между тем, профессиональные варианты оцениваются в 200 000 и более срабатываний. Это может звучать недостаточно. Но в целом большинство энтузиастов достигает 25 000 срабатываний в год. Это означает, что их камера может прослужить до 4 лет.

Между тем для профессиональных фотографов нет ничего необычного в достижении 50 000 или даже 100 000 срабатываний в год.Вот почему вы часто видите, как они все время меняют камеры.

Вы можете проверить счетчик выдержек онлайн, загрузив недавнее изображение в формате JPEG или необработанное изображение с камеры. Помните, что иногда ставня может сломаться до или даже после того, как она достигнет ожидаемого числа срабатываний затвора. Срок службы жалюзи — оценка производителя, как и пробег вашего автомобиля.

Фото Стива Джонсона из Pexels

Заключение

Всегда полезно узнать, как работает ваша камера.Например, знание механики вашего затвора позволит вам увидеть его возможности и ограничения. И давайте будем честными: когда вы слышите этот щелчок, приятно знать, что происходит внутри вашего устройства.

Страница не найдена »ExpertPhotography

404 — Страница не найдена» ExpertPhotography

404

Извини! Страница, которую вы искали, не найдена…

Он был перемещен, удален, переименован или, возможно, никогда не существовал. Пожалуйста, свяжитесь с нами, если вам понадобится помощь.

Мне нужна помощь с…

[type = ‘text’]

[type = ‘password’]

[‘rmockx.RealPlayer G2 Control’, ‘rmocx.RealPlayer G2 Control. 1 ‘, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[‘rmockx.RealPlayer G2 Control’, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx.RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx. RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx. RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx. RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx. RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx. RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx. RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

Страница не найдена »ExpertPhotography

404 — Страница не найдена» ExpertPhotography

404

Извини! Страница, которую вы искали, не найдена.

Мне нужна помощь с…

[type = ‘text’]

[type = ‘password’]

[‘rmockx.RealPlayer G2 Control’, ‘rmocx.RealPlayer G2 Control.1 ‘, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx. RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx. RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx. RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx. RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx. RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx. RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

[type = ‘text’]

[type = ‘password’]

[type = ‘text’]

[type = ‘password’]

[‘rmockx. RealPlayer G2 Control ‘, ‘rmocx.RealPlayer G2 Control.1’, ‘RealPlayer.RealPlayer ™ ActiveX Control (32-разрядный)’, ‘RealVideo.RealVideo ™ ActiveX Control (32-бит)’, ‘RealPlayer’]

Что такое выдержка, угол затвора и как добиться эффекта пленки

В этом видео и статье мы рассмотрим

Что такое выдержка и углы затвора,
Как выдержку или угол затвора можно использовать для управления движением и экспозицией и
Какие настройки использовать для получения «эффекта пленки».

Во-первых, вот видео:

Эксклюзивный бонус: Загрузите БЕСПЛАТНО чертеж: Как снять фильм. Полное наглядное представление + видео процесса создания фильма от начала до конца.

Что такое ставня?

Затвор камеры — это устройство, пропускающее свет на короткое время. Если диафрагма контролирует область, через которую может проходить свет, затвор контролирует период времени, в течение которого может проходить свет.

Это означает, что чем дольше заслонка остается открытой, тем больше света проходит.

Высокая скорость затвора означает, что затвор быстро открывается и закрывается, и сквозь него проходит только небольшая часть света. Медленная скорость затвора означает, что затвор остается открытым дольше, что позволяет пропускать больше света.

Механический затвор Sony F65

Общие сведения о выдержке

Традиционно выдержка затвора фотокамеры выражается в «секундах» с фиксированными интервалами.Разница между выдержкой и количеством света прямо линейна; что означает: удвоить скорость, удвоить свет — или половину скорости, половину света.

Вот стандартные выдержки, которые вы найдете на большинстве профессиональных фотоаппаратов (в секундах):

1/4000 — 1/2000 — 1/1000 — 1/500 — 1/250 — 1/125 — 1/60 — 1/30 — 1/15 — 1/8 — 1/4 — 1/2 — 1 — 2 — 4 — 8 — 15 — 30 — 60 — 125 — 250 — 500 — 1000 — 2000

Это не единственные возможные значения выдержки.Профессиональные камеры позволяют использовать множество промежуточных значений для лучшего контроля света. Единственное, что вам нужно помнить, это то, что каждый раз, когда вы удваиваете или вдвое уменьшаете выдержку, вы делаете то же самое с количеством света, который он пропускает.

Виды жалюзи

Есть много способов заблокировать свет, проникающий через окно, и ставни не исключение. Самые популярные типы жалюзи:

Затворы в фокальной плоскости — присутствуют на зеркальных фотокамерах (затвор находится близко к фокальной плоскости или датчику, отсюда и название)
Электронные затворы — на видеокамерах (без физического затвора, только данные считываются через определенные промежутки времени)
Листовые ставни — используются на объективах среднего и большого формата (у каждого объектива есть свой затвор!)
Вращающийся диск — на 35-мм пленочных камерах
В руке — используйте крышку объектива, как при съемке с отверстиями

Когда что касается видео, вам нужно беспокоиться только об электронных ставнях и вращающихся дисках. Электронные затворы следуют системе выдержек, описанной выше. У вращающихся дисков есть своя версия.

Угол затвора

Автор: Иорам ван Хартингсвельдт

Самый простой тип вращающейся дисковой заслонки — полукруглая, как показано выше. У него есть только одна установка «выдержки». Очевидно, вам нужен какой-то метод для управления продолжительностью времени.

По этой причине поворотные диски в кинокамерах могут регулировать форму затвора, например:

Автор: plowboylifestyle: http: // en.wikipedia.org/wiki/File:ShutterAngle.png

Вместо выдержки в секундах вращающиеся дисковые ставни используют углы затвора. Чем больше угол затвора, тем больше проходит свет. Это соотношение похоже на выдержку — уменьшение вдвое или удвоение угла уменьшит вдвое или удвоит свет.

Большинство пленочных кинокамер имеют угол затвора от 0 ^o до 180 ^o. Чаще всего используется угол затвора 180 ^o, что дает нам «пленочный вид» (помните, это не самый специальный , он просто самый распространенный). Это соответствует ровно половине длительности, которую занимает каждый кадр за одну секунду.

Например, если фильм снимается со скоростью 24 кадра в секунду, каждый кадр занимает около 0,0417 секунды. Затвор 180 ^o пропускает свет в течение половины этого периода времени, что составляет 0,0208 секунды, что составляет примерно 1/48 секунды.

Следовательно, угол затвора 180 ^o аналогичен использованию выдержки 1 / (2 * частота кадров) секунд. Когда камеры не позволяют точно выбрать 1/48 с, вы можете приблизить тот же эффект с выдержкой 1/50 с — для 24 кадров в секунду.

Хотите получить простую формулу для определения взаимосвязи между углом затвора (A в градусах), выдержкой (S в секундах) и частотой кадров (F в кадрах в секунду)? Вот так:

S = A / (F * 360)

Съемка с высокой частотой кадров (HFR)

Почему для съемки с высокой частотой кадров (HFR) требуется намного больше света? Представьте себе съемку со скоростью 1000 кадров в секунду. Вы, вероятно, будете использовать выдержку 1/2000 секунды — это в десять раз больше необходимого света!

Если вы снимали при ISO 100 при 1/50 с, вам нужно увеличить ISO до 102400, чтобы получить такую же экспозицию! А теперь представьте съемку со скоростью 1 миллион кадров в секунду.Только солнце может зажечь нечто подобное с ограниченным бюджетом.

Стоит ли придерживаться «формулы»?

Нет. Как я уже упоминал в видео, вы можете начать с формулы для выдержки и частоты кадров:

Выдержка для эффекта пленки = 1 / (2 x частота кадров)

Однако, чтобы продвинуться в кинематографии, вы должны научиться экспериментировать с разными выдержками / углами затвора для достижения различных эффектов. Факторы, влияющие на выбор выдержки:

Электрическая частота
Экспозиция
Частота кадров
Ограничения электронного затвора камеры
Размытость движения

Когда вы научитесь управлять выдержкой, вы станете на пути к мастерству в кинематографии.

Смотреть дальше:

Focal-Plane Shutter: что это такое и как он влияет на ваши фотографии

Хотя многие из нас могут рассказывать подробные спецификации о корпусах наших фотоаппаратов или часами говорить о сложных методах постобработки, на удивление мало фотографов знают, как на самом деле работают внутренности их фотоаппаратов. Недавно я понял, что я один из таких людей.

Несмотря на то, что я чувствовал, что хорошо разбираюсь в своей камере и каковы ее оптимальные настройки для данной ситуации съемки, я очень мало знал о простых механических процессах, которые происходят за кадром каждый раз, когда я фотографирую.Итак, я решил заглянуть внутрь своей зеркалки и начать изучать основные сведения о том, что заставляет мою камеру работать и почему разные настройки приводят к разным фотографиям. Первое место в списке «Как работают внутренности вашей камеры»: 101… затвор.

Что такое ставня?

Затвор — это механическое устройство, которое позволяет свету проходить через камеру и достигать объекта, регистрирующего сцену, на которую направлена камера. Для пленочных фотоаппаратов этим объектом является сама пленка.С другой стороны, для цифровых фотоаппаратов этот объект представляет собой электронный датчик, о котором мы так часто слышим при обсуждении технических характеристик новой камеры. Когда срабатывает спуск затвора, затвор, в зависимости от типа, открывается или перемещается так, что свет, который он блокировал, попадает на пленку или датчик в течение определенного времени. Скорость затвора, выбранная для вашей экспозиции, определяет, как долго затвор будет позволять свету попадать на пленку или датчик, что, в свою очередь, определяет такие вещи, как яркость вашей экспозиции и то, как движение объектов в вашей сцене отображается в вашем окончательном изображении.

Что такое затвор в фокальной плоскости?

Существуют разные типы затворов для фотоаппаратов, но наиболее часто используемый в современных цифровых однообъективных зеркальных (DSLR) и беззеркальных камерах — это затвор в фокальной плоскости. Существуют различные типы шторок в фокальной плоскости, каждый из которых имеет то, что они расположены непосредственно перед сенсором камеры. Тем не менее, их общая характеристика заключается в том, что они располагаются внутри корпуса камеры непосредственно рядом с датчиками, а не где-то еще, например, в объективе, прикрепленном к вашей камере.

Чтобы затвор в фокальной плоскости работал должным образом, он должен иметь возможность подвергать сенсор камеры воздействию света в течение определенного периода времени от долей секунды до минут или часов. Обычно это достигается с помощью механических «занавесок», которые скользят мимо датчика камеры, открывая либо часть, либо весь датчик сразу.

В качестве примера того, как работает этот процесс, представьте себе занавески по обе стороны окна в вашем доме.Если левая занавеска полностью задернута вправо, не давая солнечному свету проникнуть в ваш дом, все, что вам нужно сделать, это отодвинуть эту занавеску влево, чтобы начать пропускать свет. , окно будет свободным, и солнечный свет будет заливать ваш дом. Однако, если вы переместите левую и правую занавески одновременно, оставив между ними шестидюймовый промежуток при их движении, вы позволите лишь полоске света перемещаться по комнате, когда занавески перемещаются на другую сторону. окна.

Рисуя по одной шторке и позволяя свету проникать внутрь, обычная современная фокальная плоскость создает длинную экспозицию. Возможность пропускать только полоску света за раз через отверстие между занавесками показывает, как ваша камера создает короткую выдержку. Для наглядного примера этого процесса посмотрите высокоскоростное видео ниже.

Ограничение выдержки

В то время как самая длинная выдержка затвора, возможная с затвором в фокальной плоскости, в основном ограничена только временем автономной работы вашей камеры (и когда она, наконец, решает отказаться от вас и выключить …), максимально достижимая короткая выдержка является более сложной. .Учитывая, что механические шторки затвора в фокальной плоскости должны двигаться с высокой скоростью, возникает физическое препятствие. Проще говоря: как быстро могут двигаться две шторки затвора, чтобы световой промежуток, попадающий на сенсор, был как можно меньше и попадал на сенсор за кратчайшее время?

На момент написания этой статьи самая короткая выдержка, которую я смог найти на современной цифровой зеркальной фотокамере с механическим затвором в фокальной плоскости, составляла 1/16 000 ^th секунды. Некоторые из беззеркальных фотоаппаратов Fuji показывают скорость 1/32 000 ^или секунды с помощью прошивки, которая использует функцию электронного затвора. Тем не менее, большинство зеркальных или беззеркальных камер в наши дни достигают максимума 1/4000 ^-го или 1/8000 ^-го секунды. Имейте в виду, что занавески, движущиеся перед датчиком камеры, маленькие и могут сломаться, поэтому чем быстрее они двигаются, тем больше в игру вступает физических барьеров, таких как прочность.

Скорость синхронизации

При съемке со вспышкой используются короткие вспышки искусственного света, чтобы сделать сцену ярче.Если вы полагаетесь на искусственный свет, важно знать скорость синхронизации камеры, которую вы используете, которая в основном является функцией скорости, с которой могут перемещаться шторки затвора вашей камеры.

В этих ситуациях краткая вспышка искусственного света от стробоскопа может составлять всего 1/1000 ^или секунды, что означает, что вы хотите, чтобы датчик вашей камеры был полностью открыт, когда возникает вспышка. Если датчик не полностью освещен светом из-за того, что одна из шторок еще не сдвинулась с дороги, в результате на вашем изображении появятся черные полосы, которые показывают, где занавеска блокировала свет, исходящий от вспышки.Короче говоря, скорость синхронизации отражает самую короткую выдержку, которую может достичь ваша камера, при этом датчик полностью открыт.

Проблемы с рольставнями

Как обсуждалось выше, при коротких выдержках затворы в фокальной плоскости не открывают весь датчик сразу. В результате высокая скорость затвора может привести к проблемам со скользящим затвором, которые представляют собой форму искажения, вызванного движущимися объектами в вашей сцене. В качестве примера возьмите изображение ниже. Я сделал этот снимок сзади мотоцикла, когда путешествовал по Таиланду.Как видите, это не лучшая моя работа, но она показывает, когда рольставни могут быть проблемой.

На изображении выше белая линия на дороге в нижней части фотографии показывает, какой уровень был горизонтальным. Белый столб должен быть перпендикулярен этой белой линии. Однако, поскольку занавески моего затвора двигались сверху вниз, обнажая верхнюю часть сенсора моей камеры перед нижней, скорость, с которой я двигался мимо шеста, заставляла его двигаться внутри изображения.Когда верхняя часть датчика была обнажена, штанга почти полностью находилась в левой части рамки. Однако к тому времени, когда середина сенсора была экспонирована, полюс находился в другой части моего кадра примерно на 1/4 расстояния от изображения. В результате штанга в кадре выглядит наклонной.

Последние мысли

Хотя важно знать, как работать с камерой, я узнал, что знание того, как работает камера, может помочь обеспечить еще один уровень понимания, когда дело доходит до различных ситуаций съемки.Вы могли обнаружить черные полосы на своем изображении в прошлом, например, при съемке со вспышкой. Надеюсь, зная, почему появились эти полосы (или, что более уместно, почему остальная часть вашего изображения не появилась на изображении ), вы сможете узнать, как избежать повторения события в будущем.

Что такое выдержка? Полное руководство для начинающих!

Итак, вы наконец-то вышли из простого автоматического режима и начали экспериментировать со своей творческой стороной. Изучение основ выдержки и того, как управлять настройками выдержки, — одна из самых важных вещей, которые вы можете сделать, чтобы улучшить свои навыки фотографии.

Что такое выдержка?

Выдержка — это время, в течение которого затвор остается открытым внутри камеры при съемке фотографии. Это измеряется секундами и сильно влияет на результат ваших фотографий.

На экране дисплея вы увидите такие числа, как 1/2, 1/250, 1/50, 1/60, 1/500, 2 дюйма или лампочку (на некоторых камерах), указывающую, как быстро и как долго срабатывает затвор. открывается, а затем закрывается. Обычно хорошо экспонированная фотография будет иметь более короткую выдержку для ясности и резкости, тогда как фотография при слабом освещении или ночная фотография будет иметь длинную выдержку, чтобы позволить большему количеству света в камеру.

Скорость затвора является частью треугольника экспозиции. Настройки треугольника экспозиции включают ISO, диафрагму и выдержку. Если вы только недавно отважились выйти из автоматического режима на своей цифровой зеркальной фотокамере, вам необходимо понимать элементы треугольника экспозиции на вашей камере.

Это руководство по выдержке поможет вам узнать, как работают эти элементы, когда вы оставляете затвор открытым, как по отдельности, так и вместе, для изменения настроек выдержки и создания творческих художественных фотографий.

Как изменить настройки выдержки на камере

Переведите камеру в ручной режим, чтобы изменить выдержку.Если у вас есть Canon, вы также можете переключить его в режим TV (Time Value). Если у вас есть Nikon или Sony, S (режим приоритета выдержки) также подойдет.
Где-то на вашей камере должен быть диск или стрелки. Переместите диск влево или вправо / стрелки вверх или вниз в зависимости от желаемой выдержки.
Формат выдержки обычно составляет 1/1000, 1/250, 1/30, 1/2, 1/4 и т. Д. Чем выше нижнее число, тем меньше выдержка.
Выдержка измеряется в долях секунды.Скорость затвора 1/1000 означает, что «затвор открывается на одну тысячную долю секунды».
Чем выше скорость затвора, тем меньше времени вы оставляете затвор открытым и тем меньше подвергается воздействию света. Как правило, более высокая выдержка лучше подходит для дневной фотографии, а более низкая выдержка лучше для ночной фотографии.

ISO — это настройка, которая относится к светочувствительности датчика изображения в вашей DSLR. Чем ниже значение параметра (например, ISO 100), тем более чувствительна ваша камера к свету и тем резче будет изображение.При съемке в более темных условиях рекомендуется поднять ISO (например, ISO 2800) и соответственно установить два других элемента треугольника экспозиции.

Диафрагма также называется диафрагмой. Это самый важный элемент, который нужно освоить на вашей цифровой зеркальной фотокамере, потому что знание того, как работает диафрагма, даст вам возможность контролировать глубину резкости ваших фотографий. Прочтите эту информативную статью, в которой объясняется диафрагма и то, как с ней можно проявить творческий подход.

Многие фотографы снимают в полуавтоматическом режиме, называемом приоритетом диафрагмы.Это означает, что камера позволяет выбрать диафрагму, а затем выбрать выдержку и ISO.

Когда ваша камера находится в автоматическом режиме, она изо всех сил пытается сделать самый резкий снимок с наилучшей возможной экспозицией для ситуации, в которой вы снимаете. Вы должны перейти в ручной режим и понять, как сказать вашей зеркальной фотокамере, что именно вы хотите. сделать, чтобы самому достичь такого уровня фотографии.

Когда дело доходит до фотографирования, все зеркальные фотоаппараты и некоторые наводящие камеры используют одну и ту же базовую технологию; диафрагма, выдержка и ISO. Не все настройки могут находиться в одной и той же области на корпусе каждой цифровой камеры, даже одной марки.

Чтобы изменить выдержку камеры, необходимо выбрать ручной или один из полуавтоматических режимов. Полуавтоматический режим, позволяющий регулировать только выдержку, называется режимом приоритета выдержки (TV или S в зависимости от марки камеры).

Как изменить настройки выдержки на Canon

Серия Canon Rebel — отличная камера начального уровня, которая обеспечивает доступ к фотографии профессионального уровня.В Canon есть режим ТВ (Time Value), который позволяет регулировать только выдержку. Камера автоматически выберет диафрагму и ISO в зависимости от выбранной вами выдержки.

Переведите диск в режим M (ручной) или TV (временное значение).
Поворачивайте черный диск под кнопкой спуска затвора, пока не достигнете желаемой выдержки.

Как изменить настройки выдержки на Nikon

Nikon также предлагает несколько отличных моделей начального уровня, которые позволяют проявить творческий подход и предоставляют профессиональные функции. Полуавтоматический режим, позволяющий изменять выдержку, — «S» (приоритет выдержки).

Давайте посмотрим, где вы найдете выдержку на Nikon D7000.

Установите переключатель режимов в положение M (ручной) или S (приоритет выдержки)
Поверните циферблат с правой стороны влево или вправо, в зависимости от желаемой выдержки.

Как изменить настройки выдержки на Sony

Sony достигла профессионального уровня благодаря беззеркальным камерам, которые предоставляют все профессиональные настройки, необходимые для создания потрясающих фотографий.Сейчас они популярны среди путешествующих фотографов из-за меньшего размера корпуса камеры и общего небольшого веса.

Sony A6000 — отличная камера для начинающих, которая поможет вам начать заниматься фотографией.

Установите переключатель режимов в положение M (ручной) или S (приоритет выдержки)
Поверните главный диск влево или вправо в зависимости от желаемой выдержки.

Когда менять выдержку

Выдержка позволяет контролировать, насколько быстро камера поглощает свет и изображения.Вы видели те кадры действий, где на одной фотографии изображены быстро движущийся объект и неподвижный объект? Это достигается за счет использования выдержки 1/500.

Эти фотографии мягкой струящейся воды также получаются с аналогичной выдержкой. Если вам нужны четкие, резкие фотографии движущегося объекта, застывшего в движении, вам понадобится очень короткая выдержка. Вкратце, это значение выдержки.

Итак, в основном, когда вы видите размытую фотографию (которая, очевидно, не планировалась таким образом), вы сразу же понимаете, что выдержка, возможно, была неправильной для этой фотографии.Есть и другие причины, по которым фотография может быть нечеткой, не в фокусе или с малой глубиной резкости, но во многих случаях виновата выдержка.

Вот почему мы стараемся использовать короткую выдержку в нашей непосредственной ситуации. Но в некоторых ситуациях или проектах не требуется короткая выдержка, а требуется другая выдержка; например, в условиях низкой освещенности или при съемке с размытием движения.

Для использования длинных выдержек (меньше 1/60, например 1/2 или 1/4) вам понадобится штатив, чтобы избежать дрожания камеры.Дрожание камеры — это когда неустойчивые руки или неустойчивая подставка приводят к размытым изображениям. Общее практическое правило, позволяющее избежать дрожания камеры, состоит в том, что для выдержки менее 1/30 или 1/60 потребуется очень устойчивая рука или штатив.

Помните, что изменение одной настройки в треугольнике экспозиции неизменно влияет на две другие настройки. Например, если у вас высокая скорость затвора, вам нужно будет компенсировать количество света, которое вы пропускаете, путем увеличения ISO.Высокое значение ISO добавляет зернистости вашим фотографиям, поэтому достижение хорошего баланса является ключом к успешным изображениям.

Основное практическое правило получения резких фотографий — использовать выдержку, большую, чем фокусное расстояние вашего объектива. Значение , если вы снимаете с фокусным расстоянием объектива 200 мм, скорость затвора должна быть выше 1/200, может быть, 1/250.

Давайте рассмотрим несколько ситуаций, в которых вы, возможно, захотите поэкспериментировать, и дадим вам несколько полезных советов, как добиться желаемых фотографий.

Спорт

Фотосъемка спортивных трансляций — это спорт сам по себе! Очевидно, что есть много действий и движущихся объектов, и вы захотите заморозить это действие на своих изображениях. Ключевым моментом здесь является максимально возможная короткая выдержка.

Скорость затвора 1/1000 обычно является хорошим началом для остановки движения. Это легко достижимо, если днем вы находитесь на улице. Ночная съемка или спортивная фотография в помещении может потребовать увеличения ISO, поскольку короткая выдержка не пропускает достаточно света.

Панорамирование и группы

Панорамная фотография означает слежение за движущимся объектом с помощью камеры и щелчок по снимку, когда вы, фотограф, движетесь вместе с объектом. Скорость затвора не обязательно должна быть низкой, и здесь нет золотого правила для получения хороших изображений. Вы хотите получить замороженный движущийся объект и размыть фон.

При съемке портретов или групповых фотографий помните, что люди двигаются, особенно дети.Поэтому в таких ситуациях разумно использовать более высокую выдержку.

Отрегулируйте скорость затвора выше фокусного расстояния объектива, который вы используете. Пример: если вы используете фокусное расстояние объектива 80 мм, скорость затвора должна быть выше 1/80.

Размытие в движении и действие

Основное правило для съемки с размытостью движения — использование длинных выдержек. Обычно такие значения выдержки, как 1/500, означают, что для предотвращения сотрясения камеры требуется штатив, удаленный затвор и, возможно, некоторые фильтры объектива.

Используйте длинную выдержку от 30 секунд до нескольких минут, чтобы получить размытые, мягкие волны, которые делают фотографию креативной и уникальной. Это может означать, что вам придется ограничить количество поступающего света с помощью фильтра на объективе.

При использовании размытия в движении от желаемого результата зависит скорость затвора. Просто не забудьте сохранить ISO как можно ниже , экспериментируйте и получайте удовольствие!

Предполагая, что вы находитесь на улице, используйте длинную выдержку, не увеличивая слишком сильно ISO.

В этой ситуации рекомендуется использовать режим приоритета выдержки, потому что вам нужно быстро двигаться. Имея , ваша камера определяет ISO и диафрагму в зависимости от выдержки. поможет вам тратить меньше времени на возню с элементами управления.

Ночь / длинная выдержка

Для съемки в темноте и в ночное время требуется более длинных выдержек и более высоких значений ISO. Существует множество интересных проектов для ночной фотосъемки, которые требуют от вас полного контроля времени экспозиции.

Вы видели забавные ночные фотографии с легкими следами автомобилей? Это достигается за счет использования длинной выдержки. Начните с диафрагмы f / 8 и 10-секундной выдержки и продолжайте оттуда.

Выйдите на улицу и выберите обстановку, в которой есть движущиеся объекты. Встаньте в одном месте и сделайте несколько снимков, меняя выдержку во время съемки. Вы можете попробовать установить приоритет выдержки для камеры (телевизор на Canon или S на других брендах).Таким образом камера автоматически настроит ISO и диафрагму в соответствии с окружающей средой. Видите, что происходит с фотографиями при изменении выдержки?

Обязательно следите за изменением настроек на экране. Делайте заметки и узнавайте, что происходит с окончательными изображениями. Помните, что большая выдержка может вызвать размытие или сотрясение камеры. Это также отличное место для практики панорамирования, ночной фотографии и фотографии с длительной выдержкой.

Выходи и практикуйся! Учитесь на своих ошибках и продолжайте пробовать новое. Вот как делаются великие фотографы.

Поделитесь этим изображением на своем сайте

В этом изображении укажите авторство ColesClassroom.com.

< p>

colesclassroom.com/wp-content/uploads/2018/01/shutterspeed101-infographic__2_.jpg ‘alt =’ Скорость затвора 101: полное руководство для начинающих ‘width =’ 800 ′ border = ‘ 0 ′ />

Затвор в фотоаппарате это: Затвор фотоаппаратов

Затвор фотоаппаратов

Режимы работы затвора фотоаппарата. Механический, с электронной передней шторкой, бесшумный. Когда какой использовать?

Что такое затвор фотоаппарата?

«Пробег» фотоаппарата и гарантированный ресурс затвора

Режимы работы затвора фотоаппарата

Спуск затвора с электронной передней шторкой (Electronic First Curtain Shutter, EFCS)

Затворы фотоаппаратов | Фотография для начинающих

Шторно-щелевой затвор

Ламельный затвор

Центральный затвор

Как работают диафрагма и затвор фотоаппарата

Ремонт и замена затвора фотоаппарата

Ресурс затвора

Другие причины поломок

Почему необходимо обращаться именно в авторизованный сервис?

Механический и электронный затвор | Радожива

Тихая съемка — Canon Russia

4. В каких условиях будет полезен бесшумный затвор?

Общие сведения о выдержке для начинающих

Что такое выдержка?

Как измеряется выдержка

Выдержка и выдержка

Быстрая, медленная и длинная выдержка

Как установить выдержку

Как определить выдержку

Часто задаваемые вопросы о выдержке

Как работает затвор камеры?

Что такое затвор камеры?

Как работает затвор камеры?

Затвор DSLR

Беззеркальный затвор

Среднеформатный затвор

Компактные камеры и смартфоны

Работа затвора при фотосъемке

Активность затвора при видеосъемке

Проверьте количество затворов

Заключение

Страница не найдена »ExpertPhotography

Извини! Страница, которую вы искали, не найдена…

Мне нужна помощь с…

Страница не найдена »ExpertPhotography

Извини! Страница, которую вы искали, не найдена.

Мне нужна помощь с…

Что такое выдержка, угол затвора и как добиться эффекта пленки

Что такое ставня?

Общие сведения о выдержке

Виды жалюзи

Угол затвора

S = A / (F * 360)

Съемка с высокой частотой кадров (HFR)

Выдержка для эффекта пленки = 1 / (2 x частота кадров)

Focal-Plane Shutter: что это такое и как он влияет на ваши фотографии

Что такое ставня?

Что такое затвор в фокальной плоскости?

Ограничение выдержки

Скорость синхронизации

Проблемы с рольставнями

Последние мысли

Что такое выдержка? Полное руководство для начинающих!

Что такое выдержка?

Как изменить настройки выдержки на камере

Как изменить настройки выдержки на Canon

Как изменить настройки выдержки на Nikon

Как изменить настройки выдержки на Sony

Когда менять выдержку

Спорт

Панорамирование и группы

Размытие в движении и действие

Ночь / длинная выдержка

Поделитесь этим изображением на своем сайте

Добавить комментарий Отменить ответ
