Ремонт диафрагмы объектива Hasselblad 120mm

Не открывается диафрагма объектива

Эксплуатация фотоаппарата с неисправным объективом теряет смысл, и его неисправности нужно как можно быстрее устранить. С этой задачей на протяжении многих лет, успешно справляются мастера сервисного центра Fotoblick.

Объектив Hasselblad поступил к нам с типичной неисправностью – не открывается диафрагма. При этом фотоаппарат пишет «пишет» ошибку. В 9 случаях из 10 «виновником» неисправности становится шлейф диафрагмы – из-за частой эксплуатации объектива или просто под гнётом времени, он может истираться. В то время как сама диафрагма редко выходит из строя - она является сверхнадёжной деталью.

Признаки неисправности:

  • Не открывается диафрагма
  • Фотоаппарат пишет ошибку

Замена шлейфа диафрагмы

Конкретно на объективе Hasselblad 120mm в одном блоке с диафрагмой находится и затвор. Поэтому если шлейф надломлен или истёрт, в равной степени может нарушаться работа как диафрагмы, так и затвора. Шлейф не подлежит восстановлению и ремонту, поэтому будем его менять.

Безусловно, шлейф – это не единственно возможная причина неисправности того, что не работает диафрагма. Среди возможных предпосылок к такому дефекту может быть механическое воздействие: удар или падение объектива. Реже причиной может стать выход из строя двигателя диафрагмы, в основном потому, что он выработал заявленный производителем ресурс.

Казалось бы нет ничего сложного в том, что заменить шлейф диафрагмы объектива. Но не в случае с Hasselblad 120mm. Этот объектив сложен в ремонте, а в частности в разборе. Чтобы выполнить замену шлейфа необходимо поочерёдно снять все тубусы и линзы до диафрагмы и установить новый шлейф вместо старого.

В то же время сложность состоит не только в том, чтобы разобрать объектив и сменить шлейф, но и в том, чтобы при сборке правильно совместить все линзы и тубусы в исходное положение, не нарушив порядок их установки.

Возможно ли заменить шлейф самостоятельно?

Это целиком и полностью зависит от того, какими знаниями и навыками вы обладаете. В любом случае, помните – дилетантский подход может стоить вам объектива. Не выгоднее ли всё-таки заплатить за ремонт объектива и отнести его в сервисный центр к профессионалам, чем после неудачного самостоятельного ремонта покупать новый? Нам кажется - ответ очевиден.

Возникла такая же проблема? Нужна консультация специалиста? Звоните по телефону +7 (495) 699-26-48, задайте вопрос прямо на сайте или в одной из групп: ВК или FB. Мы всегда готовы помочь и делом, и советом!

Подыскиваете подходящий сервисный центр где производят ремонт объективов Hasselblad? Обращайтесь в Fotoblick!

Копирование контента с сайта Fotoblick.ru возможно только при указании ссылки на источник.

© Все права защищены.

Canon EF 24-105mm f/4L. Ремонт. Особенности

Взял в ремонт топовый canon, под катом вся, сложная для восприятия, история.
Конструкция и особенности хорошего объектива.


В объективе глючила диафрагма и судя по описаниям в инете это распостраненный дефект.
Все ссылаются на шлейф диафрагмы. После разборки я не обнаружил никакого криминала, но шлейф решил поменять.


 крышечка вобще несёмная на защелках. нужно быть осторожным


canon заявляет объектив, как водонепроницаемый

контактная группа, которая соединяется с камерой припаяна к плате наглухо, нужно аккуратно снимать байонет.
ну, если вы уже полезите в объектив, должны знать такие азы

плата на одном болтике, разъемы открываются шлейфы вынимаются

снимаем верхние части поочереди, белые кольца  - это мотор USM, я писал о нем в посте про сигму
http://nesovet.livejournal.com/315988.html

вынимаем собственно оптический блок, он справа

при сборке этот поводок должен совместиться с блоком линз фокусировки, промазать легко будет мылить на длинном фокусе

поводок с лицевой стороны

NB  снимки могут повторяться, этого требует логика повествования

после снятия линзы окуляра видим блок стаба

под ним блок диафрагмы

выкручиваем три винта и вынимаем пластиковые втулки

блок стаба

стаб работает так, ну это всем известно

далее идет блок диафрагмы с злополучным шлейфом

вынимаем блок диафрагмы

шлейф зажат таким зажимом

к моему удивлению обнаруживается вторая диафрагма, причем механическая
эта диафрагма управляется поводком, который связан с зумом

при зуммировании эта вторая диафрагма прикрывается

но canon заявляет постоянную f/4 при всех значениях фокуса, чем объектив и ценен
хотя прикрытие этой диафрагмы не означает уменьшение относительного отверстия, видимо так расчитана оптическая схема.
наверное это борьба с абберациями на длинном фокусе, так обрезаются края светового потока
конструкция, конечно усложняется, но это легче, чем делать асферическую линзу
оптическая схема подтверждает наличие второй диафрагмы


кстати у подобной сигмы второй диафрагмы нет, там борются низкодисперсным стеклом


добрался до шлейфа
паяется тяжело, штырьки сидят в пластмассе. которая при нагревании норовит расплавиться

и ещё большим сюрпризом стали юстировочные элементы

начинаем собирать, потом юстировка
поводок доп диафрагмы вынуждает разобрать и переднюю часть объектива, иначе не поставить

предняя линза тоже сидит на клине, это юстировочный элемент, при снятии нужно поставить метки

подобная юстировка была у меня в тамроне http://nesovet.livejournal.com/323089.html

по окружности три болта и вынимаем кольцо

блок диафрагмы вставлен

собираем перед и зад оптического блока

блок фокуса устанавливаем правильно

и к юстировке

преднюю линзу ставим по меткам, поэтому не юстируем, а оптический блок юстируем в двух положениях на крайних значениях фокуса.
на одном одними эксцентриками на другом другими

процесс юстировки выглядит так:

крепим оптический блок напротив миры

модель камеры не имеет значения байонета нет

и крутим, сначала первые три на фокусе 24мм потом другие на фокусе 105 мм и  пытаемся получить хорошую картинку миры.

Практика показала, что методика юстировки должна быть такая:

1.   эксцентрики блока стаба регулируют положение линзы стаба, если линза не станет на место изображение в видоискателе при включении стаба будет прыгать.

2.  эксцентрики блока диафрагмы убирают мыло, регулируют общую резкость

3.  бэк и фронт фокус регулируется передней линзой

Вот собственно и все.
Собираем также просто, как и разобрали.
Объектив на испытаниях.

успехов в фотографии.

Замена шлейфа объектива зеркального фотоаппарата. - "Golden mir"

Причиной выхода из строя шлейфа в объективе зеркальной фотокамеры может послужить износ или механическое повреждение.

При длительной эксплуатации, равно как и при длительном хранении без работы, в вашем объективе может выйти из строя гибкий шлейф. Очень упрощённо - шлейф представляет собой гибкую основу и тонкие проводники из метала. В большинстве случает шлейф, без вреда для себя, переносит очень много изгибов в процессе эксплуатации. Но всему бывает предел.

После длительного хранения дефект обычно проявляется не сразу, а через пару дней после начала его использования. Материал, из которого изготавливаются шлейфа, имеет свойство пересыхать и как бы запоминать своё положение. Это больше относится к подложке шлейфа, чем к его проводникам. С началом использования сразу же начинают появляться микротрещины и довольно быстро шлейф выходит из строя.

Выход из строя шлейфа при длительной эксплуатации схож с предыдущим дефектом, но немного отличается в нюансах. Шлейф при работе многократно перегибается в одном или нескольких местах. В зависимости от конструкции объектива, и грамотности работы инженеров при его создании, перегибы могут быть очень сильные или незначительные. Плюс к этому возможно трение шлейфа о конструктивные элементы объектива или о самого себя. Все эти факторы приводят к его естественному износу. При многократных перегибах начинают образовываться микротрещины в его проводниках. Вследствии этого процесса, сопротивление проводника начинает увеличиваться и электроника объектива начинает некорректно работать.

При механических повреждениях шлейф обрывается в следствии падений объектива. При более плачевных ситуациях, шлейф или его части могут попадать в движущиеся элементы объектива и приводить к заклиниванию объектива. Ну и сам шлейф при таких дефектах невосстановимо повреждается и требует замены.

Проявление неисправности шлейфа в объективе.

Проявляются дефекты шлейфов в различных объективах по-разному. Выход из строя различных шлейфов так же может вызвать различное проявление неисправности.

При естественном износе и при дефектах от неправильного хранения, неисправности проявляются примерно одинаково. Обычно, объектив начинает корректно работать только в каком-то узком диапазоне фокусных расстояний. При попытках использования в других диапазонах объектив может начинать "глючить". При выходе из строя шлейфа диафрагмы перестанет работать диафрагма объектива, она будет или постоянно закрытой, или постоянно открытой. В более редких ситуациях диафрагма может "зависнуть" в промежуточном состоянии.

Аналогичные проблемы могут возникнуть с работой стабилизатора изображения в объективе. Он так же может, в начальных стадиях дефекта, работать не всегда, а только при определённых положениях объектива. При полном выходе из строя шлейфа стабилизатора, он естественно не будет работать постоянно.

При неисправностях программных шлейфов и шлейфов с датчиками, скорее всего, объектив может начать полностью отключаться. Об этом сразу станет известно по сообщениям об ошибках на самом фотоаппарате. Показания пробелов о состоянии диафрагмы или её обнулении говорит о тех же неисправностях в объективе. Это уже зависит от модели вашей фотокамеры. У разных производителей и даже в разных моделях проявление отключения объектив в процессе работы будет немного по-разному.

Замена шлейфа в объективе зеркальной фотокамеры в следствии износа или механических повреждений.

Что бы не послужило причиной выхода из строя какого либо шлейфа в объективе, дефект можно исправить заменой шлейфа.

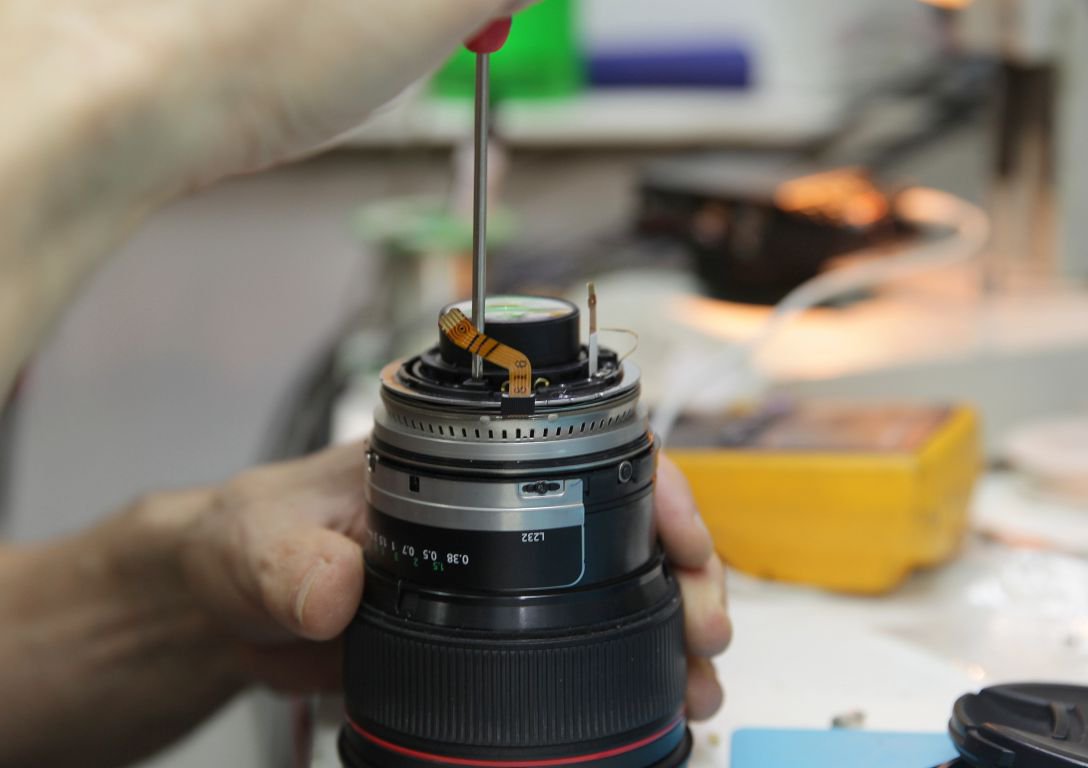

Для замены шлейфа объектив разбирается. В зависимости от проявления дефекта и результата диагностики, может потребоваться практически полная разборка объектива или частичная разборка до определённого уровня. После этого повреждённый или изношенный шлейф заменяется на новый и производиться полная сборка объектива и его дальнейшая настройка и проверка.




Контактная информация    -          8 (903) 789 54 70
    г. Москва ул. Сущевский вал дом 5, стр. 12, м. Савёловская, ТЦ "Савёловский", Мобильный ряд, павильон Л-173.
   понедельник - пятница — 10.00-20.30
   суббота - воскресенье — 10.00-19.00




Обзор объектива Canon EF 28-70mm f/2.8L USM и сравнение с Canon EF 24-70 f/2.8L USM – Блог АлаичЪ'а

Привет, друзья. Надо как-то поддерживать звание не только SEO блога, но и Фото блога, раз уж я его так стал афишировать. Цикл статей о фотографии решил начать с обзора одного легендарного объектива от любимой фирмы Canon — EF 28-70 f/2.8L USM. Кстати, в рунете нет ни одного обзора этого объектива, это раз. Два – о нем вообще не говорят практически, по той же причине, видимо — нет ни у кого такого объектива, а у кого он есть не говорят, потому что заняты его эксплуатацией 😉 Шутки шутками, но так оно и есть...

Поясню, почему этот объектив можно считать легендарным. Появился этот объектив аж в далеком ноябре 1993 года! Представьте, этому объективу уже 17 лет, а он все еще живет. Кстати, Canon EF 24-70 f/2.8L сменил его только в ноябре 2002 года, спустя ровно 9 лет. За эти 9 лет 28-70 был признан лучшим стандартным зумом для фотоаппаратов Canon.


Сейчас этот объектив достать в России невозможно, если только у кого-то из «динозавров» фотографии не случится кризис и человек решит продать всю технику. Лично мой экземпляр был найден в Соединенных Штатах. Проделав долгий пусть из Америки до Петербурга, а оттуда до Иркутска (когда я его покупал, то жил я еще в Иркутске) он попал мне в руки и сразу же стал любимым, при первом же взгляде (кто сказал, что любви с первого взгляда не существует? ;)). Когда я взял его в руки, понял что ему самое место тут 😉

К тому времени у меня не было «тушки», потому что мой 40D был убит на съемке, и вместе с новым объективом я сразу купил Canon EOS 5D Mark 2. Потому тестировать объектив будем именно на 5D2.

Кстати говоря, в простонародье, на сленге 28-70 называют «кормилец». Не вдаваясь в подробности можно сделать вывод, что объектив был лучшим другом фотографа во времена своей бурной жизни и выручал в любом деле, будь то студийная съемка, репортажка или пейзаж. Он отлично подходит для съемок любого плана. На этом закончим лирическое вступление и перейдем к цифрам, расчетам и т. д.


Первое впечатление от объектива. Надо сказать, что объектив выглядит очень внушительно, как по своим размерам, так и по весу. Так же надо упомянуть, что кольцо зуммирования устроено немного иначе, чем у других объективов. На длинном конце (70мм) объектив будет в «сложенном» состоянии, на коротком (24мм) — он вылезет и значительно увеличится в размере. Соответственно, зуммирование инвертировано. Бленда крепится не к ходовой части объектива, как у Canon 24-105 4L, а к основанию, так, как это реализовано у 24-70 2.8L. На самом деле, 28-70 и 24-70 братья близнецы с вида, потому и сравниваю их, но если вы пользовались 28-70, то вам вряд ли в руки попадет 24-70 и наоборот. Потому, что замена одного на другой лишена всякого смысла.


Первое впечатление от съемки. Объектив очень тихий, благодаря USM мотору, сейчас это, конечно, не новинка, но тогда… Быстро фокусируется на объекте, опять же благодаря ультразвуковому мотору. Имеет очень приятное боке (размытие заднего фона). Резкость картинки на уровне L-объективов, что тут еще скажешь. Единственное что на диафрагме 2.8 четкость ниже, чем, скажем, на 4. Но это не недостаток. У таких объективов вообще нет недостатков, только особенности 😉

Как то все повествование у меня вышло сумбурное, в голове много мыслей, сложно структурировать. Но как итог этой части повествования могу сказать – это лучший объектив, который я держал в руках и он дает лучшую картинку – сочную, живописную и загадочную. Вот вам в пример несколько снимков (обратите внимание на резкость и четкость картинки, на снимках нет фотошопа, только кроп и цветокоррекция в LightRoom'е):


Теперь давайте перейдем непосредственно к анализу и сравнению объективов Canon EF 28-70 f/2.8L USM и Canon EF 24-70 f/2.8L USM.

Сравниваем размеры объективов:
(1) на длинном и (2) коротком концах

Взгляните на эти фотографии. Как я и говорил выше, они как братья близнецы. Первая фотография – объективы в положении максимального фокусного – 70мм, вторая – в положении широкого угла – 28мм м 24мм соответственно. Мы видим, что на широком угле 24-70 выглядит немного больше, понятно, что это «те самые 4мм», но не только, давайте выясним это, сравнив характеристики:

Сравнительная таблица Canon EF 28-70 f/2.8L USM и Canon EF 24-70 f/2.8L USM
EF 28-70 f/2.8L USMEF 24-70 f/2.8L USM
Общие характеристики
Минимальный угол обзора (град.мин)3429
Максимальный угол обзора (град.мин)7574
Диаметр резьбы для светофильтра (мм)7777
Фокусировка
Минимальное фокусное расстояние (мм)2824
Максимальное фокусное расстояние (мм)7070
Минимальное расстояние фокусировки (м)0. 50.38
Диафрагма
Минимальная диафрагма2222
Число лепестков диафрагмы88
Прочие характеристики
Автоматическая фокусировкадада
Ультразвуковой мотордада
Число групп элементов1113
Число элементов1616
Число асферических элементов11
Число низкодисперсных элементов2
Габариты
Диаметр (мм)83.283.2
Длина (мм)117.6123.5
Вес (г)880950

Из таблицы мы видим основные отличия, но самым интересным для нас является «Число низкодисперсных элементов». В старой модели 28-70 таких элементов нет, а в новой модели 24-70 есть. Что же это? Это элементы из ультра-низкодисперсионного стекла и флюоритовые стекла, которые позволяют максимально компенсировать такой неприятный эффект как виньетирование. Вот еще одна причина по которой объектив стал тяжелее.


А теперь перейдем к практике и сравним снимки.

Посмотрим снимок зимнего пейзажа:

28-70 28mm f/2.824-70 28mm f/2.8

На самом то деле и не удивительно, что виньетирование на 24-70 меньше на максимально открытой диафрагме. Вывод — низкодисперсионные элементы это не повод выпустить что-то новое и содрать деньги, а вполне работающая схема улучшения качества снимка.

Посмотрим на центр снимка при 100% увеличении, то есть в оригинальном размере.

28-70 28mm f/2.824-70 28mm f/2.8

Что мы видим про более подробном изучении кадра. Никаких кардинальных отличий нет, но все таки 24-70 немного чище и четче рисует края деталей.

А теперь часть снимка на некотором отдалении от центра:

28-70 50mm f/5.624-70 50mm f/5.6

Проверка на 50мм, мягко говоря, поражает. Canon 24-70 намного четче передает мелкие детали объектов. Картинка более контрастная. Пример приведен для диафрагмы f/5.6, но аналогичная картина наблюдается и при других диафрагменных числах. Эх 🙁

Вот такие пироги. А казалось бы, куда уже лучше можно сделать и так самый хороший объектив? А вот можно, используя более современные наработки в области оптики. НО! Стоит ли менять старый 28-70 на новый 24-70? Тут ответ будет однозначным — конечно нет! Почему? Сами поразмыслите над этим на досуге, это полезно 😉

Если вы владелец 28-70, то у вас и так есть абсолютно все, что вам может понадобиться — 28-70 превосходного качества объектив. И потом, он более живописно рисует.

Если вы еще думаете, что купить сейчас, то 24-70 купить не проблема, зашел в любой фотомагазин и купил. А вот 28-70 не купишь уже просто так, как я писал, а подержать в руках легенду приятно!


Кстати, пользуясь случаем хочу передать в очередной раз огромнейшую благодарность человеку, фотографу с большим стажем, Геворгу. Геворг, огромное вам спасибо, за то, что вы все таки достали в недрах Америки для меня этот замечательный объектив (28-70). Спасибо вам за поддержку и советы. В скором времени я напишу обзор для еще одного легендарного объектива — Canon 50mm 1.8 I (первая ревизия), за него тоже спасибо Геворгу.

Ну и еще на затравочку пара фотографий, сделанных в разных условиях. Все они сделаны на Canon EOS 5D mark2 + Canon EF 28-70 f/2.8L

Пишите комментарии, если заметите какие то неточности, обязательно сообщите, будем дорабатывать. Спасибо за внимание.

Как мне исправить объектив Canon с песком в диафрагме диафрагмы?

Это намного сложнее, чем вы думаете

Разборка, очистка и сборка современного объектива - непростая задача для любого, кто не имеет надлежащей подготовки, опыта и инструментов. Существует так много вещей, о которых новичок даже не подозревает, что может пойти не так, что практически неизбежно, что одна такая ошибка сделает объектив непригодным для использования.

Как только владелец уже разобрал объектив, большинство ремонтных мастерских даже не подумают о его принятии.Те, которые это сделают, будут взимать большую премию, потому что им потребуется гораздо больше времени, чтобы диагностировать вторичную проблему (независимо от того, какой ущерб был нанесен ремонтником-любителем), а также потребуются дополнительные шаги для повторной настройки вещей, которые не были должным образом отмечены, например регулировка центрирования и наклона линз во время разборки. Это при условии, что они достаточно знакомы с моделью линзы, чтобы знать, как она должна сочетаться, не видя ее вместе до того, как каждая часть была удалена. Например, невозможно узнать, что датчик положения фокусирующего элемента, который используется во многих линзах, был загрязнен в результате контакта с кожным жиром человека, пока линза не будет повторно собрана и не будет обнаружено, что автофокусировка заблокирована. В этот момент невозможно отличить неисправный ленточный кабель от загрязненного датчика положения фокуса. Если вы не находитесь на заводе по производству линз, который производит линзы , может иметь специальный тестер, к которому может быть подключен датчик положения фокуса, или то же самое для конкретного ленточного кабеля, о котором идет речь, единственный способ диагностировать его - это запустить замена деталей по очереди, повторная сборка объектива и тестирование. Это может очень быстро стать очень дорогим.

Так как же учиться? Начните с линзы, которая уже считается полной потерей.Купите несколько необходимых специализированных инструментов, например, прецизионные отвертки JIS размером до «000», гаечные ключи и резиновые конусы. Получите общую книгу по ремонту линз, в которой вы узнаете, какие инструменты вам понадобятся, а также руководство по обслуживанию рассматриваемого объектива. Разбери его. Из первых нескольких разорванных ленточных кабелей научитесь обращаться с ними, чтобы они не порвались. И т. Д.

Если это звучит слишком много, вы можете попробовать еще несколько вещей. Аккуратно встряхните линзу вокруг в различных положениях относительно направления силы тяжести и посмотрите, можно ли вытеснить песок.Перемещайте кольца масштабирования и фокусировки из одного конца в другой, опять же, с линзой в нескольких разных положениях относительно силы тяжести. Остановите любое движение, если оно кажется грубым или грубым.

Ваше предположение относительно диафрагмы, имеющей песчинку, может быть верным, но также может быть и то, что песчинка или брызги соленой воды приземлились не в том месте на одной из ваших печатных плат и замкнули ее .

Почему этот объектив - хороший кандидат на «полную потерю»

Если вы были на пляже и песок попадал внутрь линз, то брызги / туман соленой воды почти наверняка тоже.Нет ничего хуже, чем соленая вода для внутренней части камеры или объектива. Большинство производителей даже не будут открывать камеру или объектив, чтобы отремонтировать их, если есть доказательства попадания внутрь соленой воды.

По словам Роджера Чикала, основателя и общего технического гуру на сайте lensrentals.com damage, ущерб от соленой воды более разрушителен для камер и их внутренних устройств, чем любое другое оборудование, с которым его компания арендует на регулярной основе. Он подробно рассказывает об этом в этой записи блога, но также упоминал об этом во многих других.

¹ Наверное, никто в мире не наблюдает за большим количеством фотоаппаратов и объективов, которые используются для фотосъемки, а не хранятся на складе в качестве инвентаря для продажи, чем они.

В компании Роджера не разбирают даже не подлежащие ремонту камеры, поврежденные соленой водой, из-за опасений, что в этих частях может быть скрытая коррозия. Обычно эти парни разбираются практически со всем - даже некоторые полнокадровые камеры с единственной царапиной на сенсоре отделяются, чтобы отремонтировать другие камеры в их обширном инвентаре:

Инсайдерская шутка Lensrentals: Как вы называете D800 с поцарапанным сенсором?

Детали. Потому что по 1800 долларов за замену датчика. . .

Но в случае повреждения соленой водой:

Но количество соли и коррозии здесь и на дне означает, что мы больше ничему не будем доверять этой камере. Он даже не может быть донором деталей - слишком высока вероятность того, что эти детали со временем выйдут из строя и выйдут из строя. Вот почему многие сервисные центры не ремонтируют камеры, поврежденные водой; они должны предоставить гарантию после ремонта, и очень высока вероятность того, что что-то, что они не заменяли, выйдет из строя в течение гарантийного периода.

Canon сказал, что мой объектив мертв ... Я починил его сам за 140 долларов

Некоторое время назад я снимал айсберги на черном песчаном пляже у лагуны Йокульсарлон-Глайсер, Исландия, на взятый напрокат EF 24-70mm F2.8L II. Исландия печально известна своим ветром, и пока я снимал, дул ветер, разнося брызги океана и брызги воды на меня и мою камеру + объектив.

К сожалению, казалось, что морская вода попадает в объектив либо из-за переключателя автофокуса, либо из-за «погодозащиты», либо из удлиненного тубуса при уменьшении масштаба.Через некоторое время автофокусировка объектива прекратилась, и я начал получать ошибки при подключении к камере.

Случился мой худший страх. Я видел, как линза была пропитана водой. Я был так сосредоточен на сочинении, что забыл проверить состояние оборудования.

Сразу отключил и дал высохнуть, но после целого дня сушки автофокус вышел из строя. Диафрагма работала нормально, и я мог без проблем делать снимки, но мне пришлось держать объектив в режиме ручной фокусировки.

Я объяснил свой случай магазину, когда возвращал взятый напрокат товар, но через несколько недель после того, как они отправили его в ремонт, Canon ответила, что объектив был поврежден и не подлежал ремонту из-за морской воды, и ничего нельзя сделать. Они планировали отправить объектив на переработку, и мне пришлось бы заплатить полную цену. Я согласился, так как он все равно был у меня, но попросил вернуть линзу. Я заплатил полную цену (к счастью, у меня была скидка 500 долларов) и забрал линзу домой.

Я не особо возражал, так как у меня уже были планы купить этот объектив, но я не мог понять, как повреждение водой могло повредить линзу до такой степени, что она «не подлежала ремонту».”

Я открыл объектив и обнаружил, что затронутыми деталями была только печатная плата (позже я обнаружил некоторые солевые пятна на двигателе USM), поэтому я пошел на eBay, где нашел оригинальную новую сборку OEM-платы для этого объектива всего за 36 долларов. Затем я купил новый блок фокусировки USM (тоже на eBay) за 90 долларов. Итого с доставкой: 140 $.

К моему удивлению, мне удалось полностью исправить объектив, и теперь он работает отлично. Я написал это пошаговое наглядное руководство о том, как исправить этот объектив при любых повреждениях, вызванных водой / фокусировкой, или просто как общее руководство по ремонту этого объектива. Защита от атмосферных воздействий довольно плохая, они используют прокладки ... но если бы я не попросил линзу, это был бы идеально утилизируемый объектив, отправленный на переработку, и я бы ни за что заплатил полную цену.

Я надеюсь, что это руководство поможет вам однажды починить объектив или даже покажет, как заменить важные компоненты.


ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ : Открытие линзы аннулирует вашу гарантию. Я не несу ответственности за любой ущерб, который вы причините, следуя этому руководству. Действуйте на свой страх и риск.


Шаг 1

Сначала вымойте руки. Далее будьте спокойны и терпеливы. Линзы - это точные устройства, и вам нужно набраться терпения. Убедитесь, что у вас есть необходимые инструменты, как показано выше.

Вам не нужно ничего снимать или повторно паять. И, пожалуйста, из любви к фотографии и сделай сам, используйте магнитные винты. Если один винт соскользнет и упадет внутрь объектива, найти его будет кошмаром.

ПОЖАЛУЙСТА, будьте очень осторожны и осторожны, если что-то (кроме шага 4 может потребовать некоторой силы) не выходит легко, вероятно, вы делаете что-то не так - проверьте, были ли удалены все винты, или попробуйте повернуть стволы в более удобное положение.Прошу прощения, я не знаю номера этих отверток (они не помечены, и они из набора, который у меня был недавно). Я кладу их рядом с канадской монетой в 10 центов, чтобы показать нужные вам размеры.

Так выглядит новый автофокус. Я забыл сфотографировать печатную плату перед сборкой этого руководства, но вы увидите это ниже на других фотографиях.

Шаг 2

Снимите резиновое кольцо, сдвинув отвертку с плоским жалом, и снимите его.

Шаг 3

Удалите этот винт, которым крепится датчик положения. Это скрыто под лентой.

Шаг 4

Единственная деталь, которая может показаться неудобной. Вставьте отвертку между контактной платой и пластиковой крышкой, затем осторожно поднимите ее.

Шаг 5

Снимите ту мужскую крышку, в которой не используются винты… грррр!

Шаг 6

Используя самую маленькую крестовую отвертку, сначала удалите эти два маленьких винта.

Шаг 7

Удалите 4 винта, как показано выше.

Шаг 8

Осторожно снимите металлическое кольцо, обратите внимание на то, что прокладка «погодозащиты» также снимется. Хранить безопасно.

Шаг 9

Осторожно снимите пластиковую крышку.

Шаг 10

Это открытая печатная плата. Винт пока не откручивайте!

Шаг 11

Это кошмар и самая сложная часть.ОСТОРОЖНО удалите эти ленточные кабели принцессы. Не пользуйтесь отжимными инструментами, вы можете сломать его (бывало со мной в прошлом). Я использую эту уловку с отверткой и осторожно вытаскиваю ее перпендикулярно гнезду.

Можно использовать пинцет, но убедитесь, что кончики имеют резиновое покрытие.

Шаг 12

Затем удалите этот винт. Если бы вы сначала удалили его, вы могли бы повредить ленты принцессы, так как вся сборка начнет двигаться.

Шаг 13

Вытяните его очень осторожно, чтобы не порвать ленточные кабели princess.(винтовые ленточные кабели, серьезно!)

Шаг 14

Это то место, куда попала вода. Видны повреждения ... вероятно, закорочена микросхема платы. Выбросьте этот кусок. Как ни странно, я не смог найти других мест с соленой водой, возможно, какие-то пятна на двигателе USM, но мне интересно, действительно ли мне пришлось менять эту деталь ... (Неужели Canon? Это то, что вы называете без ремонта ?!)

Шаг 15

После снятия платы вы найдете 12 винтов в кольце.Удалите их все.

Шаг 16

Осторожно вытяните тубус верхней крышки, там находится переключатель автофокусировки. Возможно, вам придется полностью уменьшить масштаб, чтобы он исчез. Оставьте деталь с металлической пропиткой.

Шаг 17

Блок автофокусировки USM открыт. Эти два винта удерживают фокусировочную пластину, снимите эти 2 винта и пластину и установите их в том же месте на вашем новом автофокусировочном блоке.

Шаг 18

ОСТОРОЖНО извлеките комплект автофокусировки USM.Тогда выбрось это.

Однажды я протестирую свой с новой печатной платой ... У меня такое чувство, что с этой частью все в порядке, но я хотел сделать этот объектив как можно более новым, поэтому я подумал, что вставлю новый двигатель USM и исследую этот объектив с целью это руководство.

Проблема с электроникой в ​​том, что если моторный блок закорочен, он может закоротить новую печатную плату, поэтому я не рисковал и заменил оба.

Шаг 19

Вставить новую часть автофокуса. Обратите внимание на металлическую планку в блоке автофокусировки и убедитесь, что она находится в крайнем левом положении в канавке, как показано выше.

Когда вы вставляете его, он должен совпадать с отверстием в блоке объектива, как показано выше. Автофокус работает, перемещая эту полосу, которая, оказавшись в отверстии, перемещает внутренний элемент объектива, чтобы обеспечить фокусировку. Просто!

Шаг 20

Вот как он будет выглядеть после сборки нового блока автофокусировки USM. Позаботьтесь о ленточных кабелях принцессы.

Шаг 21

Если вы забыли, убедитесь, что вы снова поставили фокусировочные пластины, иначе вам придется повторить все вышеупомянутые шаги снова.

Шаг 22

Установите на место верхнюю крышку ствола, ту часть, которая имеет переключатель автофокусировки. Будьте осторожны, чтобы не повредить ленточные кабели принцессы.

Шаг 23

Верните датчик положения на место и не забудьте снова накинуть на него ленту.

Шаг 24

ПЕРЕД тем, как положить обратно ленточные кабели princess, сначала вставьте винт. Это гарантирует, что все надежно закреплено.

Шаг 25

Кошмар, часть 2: Вставка ленты принцессы.У большинства этих кабелей есть выдавленная часть позади контактов, вы можете использовать отвертку, чтобы протолкнуть каждый из них с одной стороны за раз, или использовать пинцет, чтобы вдавить обе стороны одновременно.

Шаг 26

Установите пластиковую крышку на место, убедитесь, что линия выровнена на 24 мм.

Шаг 27

Снова установите уплотнительную прокладку.

Шаг 28

Сначала вставьте 4 винта, а затем 2 маленьких.

Шаг 29

Вставьте маленькие винты и убедитесь, что они крепят контактную плату к металлическому кольцу.

Шаг 30

Поставь крестьянин пластиковую крышку и протестируй линзы! Фух! Готово, и у нас есть полностью обновленный (новый в электронном виде) EF 24-70mm f / 2.8L II 🙂

Тест автофокуса GIF

Gif показывает мои тесты после замены деталей. Надеюсь, вы найдете это руководство полезным! Оставьте мне сообщение, если у вас есть вопрос.

Вот ссылка на файл RAW, который я взял сегодня после ремонта объектива. Оптических ошибок не обнаружено, так как мы не вдавались в оптику, которая была в порядке и довольно хорошо защищена.Кодировщик положения работал нормально, объектив распознается, EXIF ​​хранится. Миссия выполнена успешно!


Об авторе : Бимал Рамдоял - фотограф-любитель-любитель из Торонто и разработчик программного обеспечения. Вы можете найти больше его работ на его веб-сайте, в Facebook и Instagram. Это руководство также было опубликовано здесь.

panuworld «исправление ошибки объектива canon powershot s200»

Как заменить узел объектива или диафрагмы

Камера Canon PowerShot S200 (код: PC2033) и аналогичные модели (например, PowerShot S100 или S110) известны своей ошибкой объектива.Если ошибка объектива не вызвана механическим повреждением (падение камеры, песок в тубусе объектива), вероятно, причина в треснувшем шлейфе диафрагмы (диафрагмы). Последнее может произойти даже при 100% бережном обращении с камерой в течение всего срока ее службы.


Сложенные гибкие кабели в положении для хранения и трещина на гибком кабеле диафрагмы

Характерным для этой неисправности является то, что линза выдвигается один раз в нормальное начальное положение, но больше не втягивается.При последующих включениях зум больше не перемещается. Однако, скорее всего, существует множество различных причин "ошибки объектива", поэтому исправление сообщения в любом случае является своего рода азартной игрой, но если исключить ваше личное время, ставка также довольно мала (стоимость запасных частей довольно низкая).

Такой же режим отказа известен и для профессиональных объективов Canon, но поскольку S200 довольно тонкий в выключенном состоянии, гибкий кабель подвергается еще большей нагрузке: узел диафрагмы расположен близко к внешнему объективу, и поэтому он должен сильно перемещаться с увеличением.Для такого движения требуется довольно длинный гибкий кабель, который, с другой стороны, нужно довольно сильно складывать, когда объектив находится в положении хранения. Повторяющееся сгибание приводит к нагрузке на кабель, и, в конечном итоге, на кабеле образуется резкая складка, в которой проводники внутри растрескиваются.

Чтобы решить эту проблему, у вас есть три разных варианта (в порядке уменьшения стоимости запчастей):

  1. Замените тубус объектива целиком, включая датчик CCD. Довольно простая задача, но сменная линза, скорее всего, бывшая в употреблении и может вскоре выйти из строя (случилось со мной: сменный объектив проработал всего три недели!)
  2. Замените узел диафрагмы гибким кабелем.Для этого потребуется разборка / повторная сборка оправы объектива в дополнение к описанному выше, но пайка не требуется.
  3. Замените только гибкий кабель диафрагмы. Я никогда не пробовал это делать, потому что помимо всего вышеперечисленного для этого нужны хорошие навыки пайки и стабильные руки.
Запчасти на все это можно найти на удивление хорошо, например, на AliExpress.

У меня нет подробных фотографий процедуры ремонта, но ниже я перечислил шаги, необходимые во время ремонта; так что вам не нужно все гадать с нуля. Пошаговые изображения см. В этом руководстве (оно не для той же модели, но в любом случае помогает понять шаги, описанные ниже).

Обратите внимание, что во избежание дальнейшего повреждения и загрязнения боковых сторон объектива требуется безопасная для электростатического разряда рабочая среда без пыли. Не чешите голову - рекомендуется защита волос!


Блок объектива Canon PowerShot S200 и контакты мотора трансфокатора

Снятие линзы

ВНИМАНИЕ: Вспышка может содержать опасное напряжение.Будьте осторожны, чтобы случайно не коснуться его электроники рукой или инструментом!
  1. Конечно, сначала выньте аккумулятор и карту памяти.
  2. Снимите переднюю и заднюю крышки, отвинтив шесть винтов, видимых снаружи (белые головки винтов).
  3. Отсоедините кабель кольца выбора от основной платы, чтобы полностью снять переднюю крышку.
  4. Снимите пылезащитную прокладку вокруг оправы объектива. Обратите внимание на его ориентацию; лица разные.
  5. Удалите пластину радиатора, расположенную в верхней части основной платы (один винт).
  6. Отсоедините четыре гибких кабеля: верхние элементы управления / микрофон / кабель Wi-Fi, кабель управления верхней линзой, кабель управления нижней линзой и кабель CCD посередине (просто осторожно поднимите его, пока он не выйдет из строя)
  7. Отвинтите один винт рядом с портами камеры, а другой - чуть выше объектива, чтобы освободить верхнюю крышку (снимать микрофоны с верхней крышки не нужно).
  8. Открутите один винт, удерживающий модуль Wi-Fi на месте, чтобы его можно было снять вместе с верхней крышкой (не нужно отсоединять модуль Wi-Fi от кабеля).
  9. Отсоедините гибкий кабель блока вспышки, расположенный в верхней части камеры (защелкните его, приподняв, как кабель CCD)
  10. Отвинтите винт в правом верхнем углу дисплея, чтобы освободить стальную скобу, фиксирующую дисплей на месте.
  11. Осторожно поверните дисплей почти на 90 градусов, чтобы получить доступ к головкам винтов под ним.
  12. Снимите блок вспышки, открутив два винта за левой частью дисплея.
  13. Осторожно отсоедините разъем вспышки от черной пластиковой опоры (она прикреплена к ней липким клеем), чтобы открыть головку винта.
  14. Выкрутите винт, чтобы снять пластиковую опору.
  15. Удалите три винта (самые маленькие) за дисплеем, чтобы снять блок объектива. (Нет необходимости откручивать винт немного большего размера рядом с резьбой штатива.)
  16. Снимите тубус объектива с корпуса камеры (он немного позади блока штатива, но оттуда его можно вывести).
NB! Разъемы гибкого кабеля отличаются друг от друга: если на гибком кабеле есть отверстие рядом с разъемом, это, скорее всего, просто нажимной / вытяжной разъем (используйте булавку, чтобы протолкнуть / вытащить кабель из отверстия), а если на разъеме есть рычаг, его необходимо использовать для разблокировки / блокировки кабеля.

Тщательно следуйте инструкциям в обратном порядке, чтобы собрать камеру. Следите за винтами: не все они похожи. Кроме того, перед тем, как затягивать винты, убедитесь, что каждый компонент находится на своем месте.

Чтобы облегчить обращение с снятым объективом и его разборку, подключите источник питания 3 В (например, две щелочные батареи последовательно) к двум большим паяным контактам двигателя трансфокатора (двигатель расположен горизонтально под корпусом).Попробуйте установить противоположную полярность, если зум не возвращается в положение хранения сразу.


Апертурная диафрагма в сборе

Разборка объектива (для снятия диафрагмы)

Чтобы очистить внутреннюю часть оправы объектива от пыли, приготовьте аэрозольный баллончик или что-то подобное. Тем не менее, используйте воздуходувку с умом: слишком частое использование сухого воздуха может привести к появлению электростатических зарядов и повреждению электронных компонентов.

Важно: После открытия объектива осторожно удерживайте компоненты тубуса объектива на месте, чтобы они случайно не выскочили и не повернулись относительно друг друга! Это довольно сложная трехмерная головоломка, которую нужно решить, если их переместить.

  1. Отсоедините два гибких кабеля (кабели диафрагмы и стабилизатора изображения; последний имеет черную защитную ленту) на внешней стороне объектива в сборе.
  2. Отвинтите четыре маленьких винта сзади, чтобы снять ПЗС-матрицу и моторы с оправы объектива. Не прикасайтесь к винтам, удерживающим саму ПЗС-матрицу.
  3. Удерживая части корпуса объектива на месте (пружина крышки объектива постоянно пытается слегка выдвинуть самый внутренний из них), поверните зубчатое колесо трансфокатора с помощью отвертки до тех пор, пока зум не будет выдвинут наполовину, а прорезь, в которой изгиб кабели проходят через ствол.
  4. Вытяните гибкие кабели из паза в цилиндр. Теперь вы можете осмотреть кабели на предмет трещин - они находятся на самых крутых изгибах.
  5. Поверните шестерню масштабирования обратно в положение хранения (конец зубьев шестерни). На этом все и заканчивается, если вы не забываете держать все части вместе все время.
  6. Дайте самой внутренней части цилиндра немного приподняться и слегка поверните ее (всего на несколько градусов) против часовой стрелки так, чтобы три выемки на ней совпали с тремя направляющими блока стабилизатора изображения (IS). Это потребует некоторого терпения, потому что довольно сложно найти правильное положение частей, позволяющее вращаться.
  7. Выньте IS в сборе из ствола.
  8. Поверните самую внутреннюю часть еще немного, чтобы совместить выемки с направляющими узла диафрагмы.
  9. Выньте узел диафрагмы из цилиндра.
Теперь замените либо весь блок диафрагмы, либо только его гибкий кабель (см. Варианты выше). В любом случае, добавление куска тонкой ленты с внутренней стороны * гибкого кабеля в том месте, где есть трещины, может увеличить срок службы нового кабеля (мы надеемся, что это поможет предотвратить слишком сильные складки на кабеле).Некоторые запасные гибкие кабели могут уже иметь такую ​​дополнительную ленту. (* Внутри сгиба, то есть снаружи по сравнению с блоком диафрагмы. Проверьте правильность стороны и положения старого кабеля. Другая сторона кабеля скользит по искробезопасному кабелю, поэтому я бы не стал добавлять туда лишних деталей.)

Я использовал два слоя тонкой прозрачной канцелярской ленты; не знаю, будет ли это работать в долгосрочной перспективе или нет. После завершения сборки объектива оказалось, что кабель немного меньше загибается в критической точке.Однако на самом деле в камере нет дополнительного места для кабеля, поэтому возможно, что кабель все равно будет сложен по-старому, когда камера будет полностью собрана.


Искаженное изображение (щелкните для просмотра оригинала)

Осторожно соберите тубус объектива в обратном порядке. И диафрагма, и IS должны удерживаться внизу, чтобы вращать части ствола, что немного сложно: никогда не применяйте силу - если детали не движутся, что-то не выровнено должным образом - когда все выровнено, детали двигаться практически без всякой силы!

После каждого шага внимательно проверяйте наличие пластиковых зажимов или штифтов для гибких кабелей в том месте, где они должны быть размещены / прикреплены.Скорее всего, вы больше не сможете прокладывать кабели после следующего шага.

Неисправность ПЗС

Во время моей первой попытки замены диафрагмы ошибка объектива была устранена, но изображения были сильно искажены (см. Пример справа) и стали багровыми (не видно в примере).

Я полагаю, что ПЗС-сенсор был поврежден либо из-за того, что я часто использовал аэрозольный баллончик для удаления пыли с детали, содержащей ПЗС-матрицу, либо просто из-за моей первоначальной грубой разборки с целью угадать неисправную деталь.

К счастью, у меня была работающая ПЗС-матрица на другом объективе (которую я изначально использовал для исправления ошибки объектива в течение первых трех недель), поэтому простая замена задней части объектива решила проблему. Но в любом случае я рекомендую проявлять особую осторожность с задней частью объектива в сборе: кладите его на чистую антистатическую поверхность лицевой стороной вниз, чтобы не попадала пыль и не нужно было чистить. Вы получили предупреждение .

Первые объективы Canon, которые стоит купить

Canon EF-S 10-18mm f / 4.5-5.6 хорошо послужит вам как в малых, так и в больших помещениях. Фото: Эрин Лоди
Наш выбор

Canon EF-S 10-18mm f / 4.

5-5.6

Доступный широкоугольный объектив пригодится как для архитектурной фотографии, так и для пейзажей или для съемки с близкого расстояния. .

Варианты покупки

* На момент публикации цена составляла 280 долларов США.

Если вам часто приходится снимать в закрытом помещении с близкого расстояния (например, на вечеринках или в небольших комнатах), использование широкоугольного объектива - единственный способ получить все в кадре.А если вы снимаете архитектурную или пейзажную фотографию, широкоугольный объектив абсолютно необходим для съемки крупных объектов. Вот почему стоит обратить внимание на широкоугольный объектив, особенно Canon EF-S 10-18mm f / 4.5-5.6 (эквивалентное фокусное расстояние от 16 до 30 мм). Один из самых доступных широкоугольных объективов, он стоит дешевле, чем многие другие варианты.

(Кроме того, если вы чувствуете себя немного не в своей тарелке, вы можете использовать широкоугольный объектив, чтобы комнаты выглядели больше, когда вы размещаете свою квартиру на Craigslist или продаете свой дом. )

Широкоугольный объектив может сделать комнату, предназначенную для хоббита, достаточно большой для гиганта. Фото: Erin Lodi

Imaging Resource (SLRGear) называет этот объектив Canon "лучшим вариантом для [ваших] денег для этого типа объективов". Обозреватель Уильям Броули пишет: «Чрезвычайно резкий с отличной производительностью автофокусировки, Canon 10-18 мм за 299 долларов - это просто кража». Броули заключает: «Этот компактный объектив - идеальный вариант для пользователей Canon Rebel или любого другого фотографа Canon APS-C, нуждающегося в высококачественном, ультра-портативном и сверхдоступном сверхширокоугольном зум-объективе.«Сравнивая этот объектив Canon с объективом Tamron (предыдущая наша рекомендация), Броули отмечает, что Tamron немного более гибок из-за большего фокусного расстояния и более широкой диафрагмы, но ему мешает« довольно слабая производительность в категории резкости, особенно с резкость углов и даже при остановке. CA и виньетирование также довольно высоки ».

Получите больше в кадре с Canon EF-S 10-18mm f / 4.5-5.6. Фото: Эрин Лоди

Сайт The-Digital-Picture.com дал ему пять звезд. хвалят его оптические качества и низкую цену, не говоря уже о двух-трех ступенях стабилизации, которые дает система IS.Брайан Карнатан пишет, что у него «качество изображения и точность автофокусировки, которые очень сильно конкурируют с доступными в настоящее время объективами этого класса». В заключение Карнатан говорит: «Сверхширокий, сверхлегкий, сверхкомпактный и сверхдоступный объектив Canon EF-S 10-18mm f / 4.5-5.6 IS STM станет незаменимым выбором для большого количества APS. -C Комплекты зеркальных фотокамер ".

Photozone дал ему редкую оценку «Настоятельно рекомендуется». Здесь он «ничуть не хуже Canon EF-S 10-22mm f / 3.5-4.5 USM ... за полцены!» пишет рецензент Клаус Шрофф."[W] Принимая во внимание в целом высокое качество, а также исключительно низкую цену, мы можем только сделать вывод ..." настоятельно рекомендуется "!" Единственный серьезный недостаток, на который указывает обзор, - это появление некоторого виньетирования и искажений на 10 мм, но этот эффект исчез при масштабировании.

С минимальным фокусным расстоянием 10 мм (эквивалент 16 мм для 35-мм сенсора) вы сможете захватить огромное количество сцены на одном изображении, но будьте осторожны, чтобы не испортиться искажением.

Если вы не против потратить больше, вы можете рассмотреть Sigma 10-20 f / 3.5 EX DC HSM (эквивалентное фокусное расстояние от 16 до 32 мм). Его фиксированная максимальная диафрагма шире, чем у нашего основного выбора Canon, и предлагает лишь немного больший диапазон масштабирования. Imaging Resource пишет: «Для стрелков, которые хотят исследовать сверхширокие возможности, они должны найти объектив 10-20 мм ƒ / 3,5, который не разочарует».

Если вы выберете вариант по выгодной цене или если вес имеет первостепенное значение, вы можете рассмотреть Canon EF-S 24mm f / 2.8 «блинная» линза. Это эквивалентное фокусное расстояние 38 мм в сверхтонком и легком корпусе.

Сотрудники Photozone обнаружили, что объектив 24 мм исключительно резкий, хотя виньетирование - слабое место, особенно при широко открытой диафрагме: «Однако хорошие новости заключаются в том, что проблема резко улучшается при f / 4 и не имеет отношения к f. /5.6 и далее ».

Весом всего 4,4 унции - немного больше, чем стандартный кусок мыла - и толщиной менее дюйма, этот объектив может стать идеальным легким объективом, который можно носить с собой во время осмотра достопримечательностей или даже просто сделать камеру легкой. Достаточно, чтобы вы могли чаще брать его с собой для повседневной съемки.Объектив не будет мешать, и он не ударится в дверные рамы, когда вы не обращаете внимания. Вы даже можете держать объектив в кармане, чтобы иметь возможность снимать, когда захотите.

Владельцы полнокадровых камер должны обратить внимание на Tamron SP 15-30mm f / 2.8 Di VC USD для широкоугольного зума. Хотя он дороже, чем зум с переменной диафрагмой, его диафрагма f / 2,8 во всем диапазоне зумирования упрощает съемку и пропускает больше света, чем варианты с переменной диафрагмой. Учитывая, что широкоугольные зум-объективы, как правило, довольно часто используются в помещении, мы думаем, что здесь имеет смысл потратить немного больше. В дополнение к объективу, пропускающему больше света для более коротких выдержек в условиях низкой освещенности, объектив имеет оптическую стабилизацию изображения (Tamron называет это компенсацией вибрации или VC), которая, по нашему опыту, может позволить фотографам с устойчивыми руками снимать с выдержкой. выдержка 1/4 секунды при самом широком угле объектива и все еще позволяет получить приемлемо резкие результаты при съемке неподвижных объектов.

Анатомия микроскопа - окуляры (окуляры)

Окуляры работают в сочетании с объективами микроскопа для дальнейшего увеличения промежуточного изображения, чтобы можно было рассмотреть детали образца. Окуляры - это альтернативное название окуляров, которое широко используется в литературе, но для обеспечения единообразия во время этого обсуждения мы будем называть все окуляры окулярами.

Для получения наилучших результатов в микроскопии необходимо, чтобы объективы использовались в сочетании с окулярами, соответствующими коррекции и типу объектива. Базовая анатомия типичного современного окуляра показана на рисунке 1. Надписи на боковой стороне окуляра описывают его конкретные характеристики и функции.

На окулярах, показанных на рис. 1, нанесена маркировка UW , которая является аббревиатурой поля обзора Ultra Wide . Часто окуляры также имеют обозначение H , в зависимости от производителя, для обозначения точки фокуса с высокой точкой зрения, позволяющей микроскопистам носить очки при просмотре образцов. Другие надписи, часто встречающиеся на окулярах, включают WF для Wide-Field ; UWF для сверхширокого поля ; SW и SWF для сверхширокого поля зрения; HE для High Eyepoint ; и CF для окуляров, предназначенных для использования с объективами с коррекцией CF.Компенсирующие окуляры часто имеют маркировку K , C или comp , а также увеличение. Окуляры, используемые с объективами с плоским полем, иногда имеют маркировку Plan-Comp . Увеличение окуляра на Рисунке 1 составляет 10x (указано на корпусе), а надпись A / 24 указывает, что номер поля равен 24, что относится к диаметру (в миллиметрах) фиксированной диафрагмы в окуляре. Эти окуляры также имеют регулировку фокуса и барашковый винт, позволяющий фиксировать их положение.В настоящее время производители часто производят окуляры с резиновыми наглазниками, которые служат как для размещения глаз на надлежащем расстоянии от передней линзы, так и для предотвращения отражения света в помещении от поверхности линз и создания помех для обзора.

Существует два основных типа окуляров, которые сгруппированы в соответствии с расположением линз и диафрагмы: отрицательные окуляры с внутренней диафрагмой и положительные окуляры, у которых диафрагма находится под линзами окуляра. Отрицательные окуляры имеют две линзы: верхняя линза, которая находится ближе всего к глазу наблюдателя, называется линзой глаза, а нижняя линза (под диафрагмой) часто называется полевой линзой. В простейшем виде обе линзы плоско-выпуклые, выпуклыми сторонами «обращены» к образцу. Примерно посередине между этими линзами находится фиксированное круглое отверстие или внутренняя диафрагма, которая своим размером определяет круговое поле зрения, наблюдаемое при взгляде в микроскоп.

Простейшая конструкция окуляра отрицательной формы, часто называемая окуляром Huygenian (показана на рис. 2), используется в большинстве учебных и лабораторных микроскопов, оснащенных ахроматическими объективами.Хотя Гюйгеновский глаз и полевые линзы плохо исправлены, их аберрации, как правило, нейтрализуют друг друга. В более высококорректированных негативных окулярах две или три линзы скреплены и объединены в линзу глаза. Если неизвестный окуляр имеет только увеличение, указанное на корпусе, то, скорее всего, это окуляр Гюйгена, который лучше всего подходит для использования с ахроматическими объективами с увеличением 5-40.

Другой основной тип окуляра - положительный окуляр с диафрагмой под линзами, широко известный как окуляр Ramsden , как показано на Рисунке 2 (слева). Этот окуляр имеет линзу глаза и полевую линзу, которые также плоско-выпуклые, но полевая линза устанавливается так, чтобы изогнутая поверхность была обращена к линзе глаза. Передняя фокальная плоскость этого окуляра расположена чуть ниже полевой линзы, на уровне диафрагмы окуляра, что позволяет легко адаптировать этот окуляр для установки прицельной сетки. Для обеспечения лучшей коррекции две линзы окуляра Рамсдена можно склеить вместе.

Модифицированная версия окуляра Рамсдена известна как окуляр Келлнера, как показано слева на Рисунке 3.Эти улучшенные окуляры содержат сдвоенный элемент линз, склеенных вместе, и имеют более высокую точку зрения, чем окуляр Рамсдена или Гюйгениана, а также гораздо большее поле зрения. Модифицированный вариант простого окуляра Гюйгена также показан на рисунке 3 справа. Хотя эти модифицированные окуляры работают лучше, чем их простые однолинзовые аналоги, они по-прежнему полезны только с маломощными ахроматными объективами.

Простые окуляры, такие как Huygenian и Ramsden и их ахроматизированные аналоги, не корректируют остаточную хроматическую разницу увеличения и на промежуточном изображении, особенно при использовании в сочетании с ахроматическими объективами с большим увеличением, а также с любыми флюоритовыми или апохроматическими объективами. Чтобы исправить это, производители выпускают компенсирующие окуляры , которые вносят равную, но противоположную хроматическую ошибку в элементы объектива. Компенсирующие окуляры могут быть как положительного, так и отрицательного типа и должны использоваться при всех увеличениях с флюоритовыми, апохроматическими и всеми вариациями плановых объективов (их также можно использовать с ахроматическими объективами 40x и выше). В последние годы в современных объективах микроскопов коррекция хроматической разницы в увеличении либо встроена в сами объективы ( Olympus и Nikon ), либо корректируется в тубусной линзе ( Leica и Zeiss ).

Компенсирующие окуляры играют решающую роль в устранении остаточных хроматических аберраций, присущих конструкции объективов с высокой степенью коррекции. Следовательно, предпочтительно, чтобы микроскопист использовал компенсирующие окуляры, разработанные конкретным производителем для сопровождения объективов этого производителя с более высокой коррекцией. Использование неподходящего окуляра с апохроматическим объективом, предназначенным для использования с трубкой конечной (160 или 170 миллиметров), приводит к резкому увеличению контраста с красными полосами на внешних диаметрах и синими полосами на внутренних диаметрах детали образца.Дополнительные проблемы возникают из-за ограниченной ровности поля зрения в простых окулярах, даже если они корректируются с помощью дублетов линз.

Более сложные конструкции окуляров привели к созданию окуляра Periplan , который показан на Рисунке 4 выше. Этот окуляр состоит из семи линз, скрепленных в один дуплет, один триплет и две отдельные линзы. Усовершенствования конструкции периплоскостных окуляров приводят к лучшей коррекции остаточной латеральной хроматической аберрации, повышенной ровности поля и в целом улучшенным характеристикам при использовании с более мощными объективами.

Современные микроскопы оснащены значительно улучшенными объективами в плане -скорректированными, в которых основное изображение имеет гораздо меньшую кривизну поля, чем старые объективы. Кроме того, большинство микроскопов теперь имеют гораздо более широкие тубусы, что значительно увеличило размер промежуточных изображений. Для решения этих новых функций производители теперь производят окуляры с широким полем зрения (показаны на рис. 1), которые увеличивают видимую область образца на 40%.Поскольку стратегии методов коррекции окуляр-объектив варьируются от производителя к производителю, очень важно (как указано выше) использовать только окуляры, рекомендованные конкретным производителем для использования с их целями.

Мы рекомендуем сначала тщательно выбирать объектив, а затем покупать окуляр, который предназначен для работы с объективом. При выборе окуляров относительно легко отличить простые окуляры от окуляров с более высокой степенью компенсации.Простые окуляры, такие как окуляры Рамсдена и Гюйгениана (и их аналоги с более высокой степенью коррекции), будут иметь синее кольцо по краю диафрагмы окуляра при просмотре через микроскоп или поднесении к источнику света. Напротив, компенсирующие окуляры с более высокой степенью коррекции и при тех же условиях имеют желто-красно-оранжевое кольцо вокруг диафрагмы.

Свойства Коммерческого Окуляры
ОКУЛЯР ТИПА FINDER окуляры SUPER WIDEFIEL окуляра WIDE окуляры
DESCRIPTIVE
ABBREVIATION
PSWH
10x
PWH
10x
35
SWH
10x
SWH
10x H
CROSSWH
10x H
WH
15x
10905
НОМЕР ПОЛЯ 26.5 22 26,5 26,5 22 14 22
РЕГУЛЯТОР ДИОПТЕРА -8 ~ + 2 -8 ~ + 2 -8 ~ + 2 -8 ~ + 2 -8 ~ + 2
ЗАМЕТКИ 3¼ "x4 photo" фото маска 3¼ "x4 photo" фото маска 35 мм фото маска диоптрийная коррекция диоптрийная коррекция 33 Crossline 905
ДИАМЕТР СЕТКИ МИКРОМЕТРА --- --- --- - - --- 24 24
Таблица 1

Свойства некоторых распространенных коммерчески доступных окуляров (производства Olympus America, Inc. ) перечислены в соответствии с типом в таблице 1. В таблице 1 перечислены три основных типа окуляров: Finder , Wide Field и Super Widefield . Терминология, используемая различными производителями, может сбивать с толку, поэтому следует уделять особое внимание их коммерческим брошюрам и руководствам к микроскопам, чтобы гарантировать, что правильные окуляры используются для конкретной цели. В таблице 1 сокращения, обозначающие окуляры с широким полем и сверхшироким полем, связаны с их коррекцией для высокой точки зрения и составляют WH и SWH соответственно.Увеличение составляет 10x или 15x, а номера полей (обсуждаются ниже) варьируются от 14 до 26,5, в зависимости от приложения. Регулировка диоптрий примерно одинакова для всех окуляров, и многие из них также содержат фотомаску или микрометрическую сетку.

Световые лучи, исходящие из окуляра, пересекаются в выходном зрачке или точке зрения, часто называемой диском Рамсдена , где следует разместить зрачок глаза микроскописта, чтобы он мог видеть все поле зрения (обычно 8 -10 мм от хрусталика глаза). При увеличении увеличения окуляра точка взгляда приближается к верхней поверхности линзы глаза, что значительно затрудняет работу микроскописта, особенно если он носит очки. Чтобы компенсировать это, были изготовлены специально разработанные окуляры с высокой точкой зрения , расстояние между которыми достигает 20-25 мм над поверхностью линзы глаза. Эти улучшенные окуляры имеют линзы большего диаметра, которые содержат больше оптических элементов и обычно отличаются улучшенной равномерностью поля зрения.Такие окуляры часто обозначаются надписью « H » где-нибудь на корпусе окуляра, либо отдельно, либо в сочетании с другими сокращениями, как обсуждалось выше. Следует отметить, что окуляры с высокой точкой зрения особенно полезны для микроскопистов, которые носят очки для коррекции близорукости или дальнозоркости, но они не корректируют некоторые другие дефекты зрения, такие как астигматизм. Сегодня окуляры с высоким углом зрения очень популярны даже среди людей, которые не носят очков, потому что большой просвет снижает утомляемость и делает просмотр изображений через микроскоп гораздо более приятным.

Когда-то были доступны окуляры с широким спектром увеличений от 6,3x до 25x, а иногда и выше для специальных применений. Эти окуляры очень полезны для наблюдений и микрофотографий с маломощными объективами. К сожалению, с объективами с более высоким увеличением проблема пустого увеличения становится важной при использовании окуляров с очень большим увеличением, и этого следует избегать. Сегодня большинство производителей ограничивают свои предложения окулярами окулярами с диапазоном от 10 до 20 крат.Диаметр поля зрения в окуляре выражается как «число поля зрения» или число поля ( FN ), как обсуждалось выше. Информация о номере поля окуляра может дать реальный диаметр поля зрения объекта по формуле:

Диаметр поля обзора = (FN) / (M (O) × M (T))

, где FN - число поля в миллиметрах, M (O), - это увеличение объектива, а M (T), - коэффициент увеличения линзы трубки (если есть).Применяя эту формулу к окуляру Super Widefield, указанному в таблице 1, мы получаем следующее для 40-кратного объектива с увеличением линзы трубки 1,25: FN = 26,5 / M (O) = 40 × M (T) = 1,25 = диаметр поля обзора 0,53 мм. В таблице 2 перечислены размеры поля обзора по общему диапазону объективов, которые могут возникнуть при использовании этого окуляра.

Диаметр поля обзора

(SWF 10x окуляр) 905 905
905
Увеличение Диаметр поля обзора
(мм)
1 / 2x 42.4
1x 21,2
2x 10,6
4x 5,3
20x 1,06
40x 0,53
50x 0.42
60x 0,35
100x 0,21
150x 0,14

8

0,14 9005
Таблица 2

Следует проявлять осторожность при выборе комбинаций окуляр / объектив, чтобы обеспечить оптимальное увеличение деталей образца без добавления ненужных артефактов. Например, для достижения 250-кратного увеличения микроскопист может выбрать 25-кратный окуляр, соединенный с 10-кратным объективом. Альтернативным выбором для того же увеличения может быть окуляр 10x с объективом 25x. Поскольку объектив с 25-кратным увеличением имеет более высокую числовую апертуру (примерно 0,65), чем объектив с 10-кратным увеличением (примерно 0,25), и учитывая, что числовая апертура , значения определяют разрешение объектива, очевидно, что последний вариант будет лучшим. Если бы микрофотографии одного и того же поля зрения были сделаны с каждой комбинацией объектив / окуляр, описанной выше, было бы очевидно, что дуэт 10-кратного окуляра / 25-кратного объектива даст микрофотографии, которые превосходят детали и четкость образца по сравнению с альтернативной комбинацией.

«Диапазон полезного увеличения » для комбинации объектива и окуляра определяется числовой апертурой системы. Существует минимальное увеличение, необходимое для разрешения деталей, присутствующих на изображении, и это значение обычно довольно произвольно устанавливается как 500-кратная числовая апертура (500 × NA). На другом конце спектра максимальное полезное увеличение изображения обычно устанавливается в 1000 раз больше числовой апертуры (1000 × NA). Увеличение выше этого значения не даст никакой дополнительной полезной информации или более высокого разрешения деталей изображения, и обычно приводит к ухудшению качества изображения.Превышение предела полезного увеличения приводит к тому, что изображение страдает от явления « пустое увеличение », когда увеличение увеличения через окуляр или линзу промежуточной трубки только приводит к увеличению изображения без соответствующего увеличения разрешения деталей. В таблице 3 перечислены общие комбинации объектив / окуляр, которые находятся в диапазоне полезного увеличения.

Диапазон полезного увеличения

(500-1000 × NA объектива) ---
Объектив Окуляры
(NA) 10x 12. 5x 15x 20x 25x
2,5x
(0,08)
--- --- x x
4x
(0,12)
--- --- x x
10x
(0.35)
--- x x x x
25x
(0,55)
x x x ---
40x
(0,70)
x x x ---
60x
(0.95)
x x x --- ---
100x
(1,42)
x
69
x
69 x
--- --- ---
Таблица 3

Окуляры можно адаптировать для целей измерения, добавив небольшую круглую стеклянную сетку в форме диска ( иногда обозначается как сетка или сетка ) в плоскости полевой диафрагмы окуляра. Прицельные метки обычно имеют маркировку, такую ​​как измерительная линейка или сетка, выгравированные на поверхности. Поскольку сетка находится в той же плоскости, что и полевая диафрагма, она появляется в резком фокусе, наложенном на изображение образца. Окуляры с сеткой должны содержать механизм фокусировки (обычно винт или ползунок), который позволяет сфокусировать изображение сетки. Несколько типичных прицелов показаны на Рисунке 5 ниже.

Прицельная сетка на Рисунке 5 (а) является обычным элементом окуляров, предназначенным для «обрамления» полей обзора для микрофотографии.Маленький прямоугольный элемент ограничивает область, которая будет снята на пленку в формате 35 мм. Другие форматы пленки (120 мм и 4 × 5 дюймов) обозначены наборами «углов» в пределах большего прямоугольника 35 мм. В центре сетки нитей находится серия кругов, окруженных четырьмя наборами параллельных линий, расположенных в виде буквы «X». Эти линии используются для фокусировки сетки и изображения, чтобы оно было парфокальным с плоскостью пленки в задней части камеры, прикрепленной к микроскопу. Прицельная сетка на рисунке 5 (b) представляет собой линейный микрометр, который можно использовать для измерения расстояний до изображений, а перекрестный микрометр на рисунке 5 (c) используется с поляризационными микроскопами для определения расположения образцов относительно поляризатора и анализатора.Сетка, показанная на Рисунке 5 (d), используется для разделения части поля обзора для подсчета. Существует множество других вариантов сетки окуляров, и читателю следует проконсультироваться со многими производителями микроскопов и оптических принадлежностей, чтобы определить типы и доступность этих полезных измерительных устройств.

Для высокоточных измерений используется ниточный микрометр , аналогичный показанному на рисунке 6. Этот микрометр заменяет обычный окуляр и содержит несколько улучшений по сравнению с обычными сетками.В ниточном микрометре сетка с измерительной шкалой (существует множество вариантов шкалы) и очень тонкая проволока фокусируются на образце (рис. 6 (b)). Провод установлен так, чтобы его можно было медленно перемещать по полю обзора с помощью калиброванного винта с накатанной головкой, расположенного сбоку микрометра (Рисунок 6 (a)). Один полный оборот винта с накатанной головкой (разделенный на 100 равных делений) равен расстоянию между двумя соседними метками сетки. Медленно перемещая проволоку из одного положения на изображении образца в другое и отмечая изменения в количестве винтов с накатанной головкой, микроскопист может гораздо более точно измерить расстояние.Ниточные микрометры (и другие простые сетки) необходимо калибровать с помощью предметного микрометра для каждого объектива, с которым он будет использоваться.

Некоторые окуляры имеют подвижный «указатель», расположенный внутри окуляра и расположенный так, что он выглядит как силуэт на плоскости изображения. Этот указатель полезен при указании определенных характеристик образца, особенно когда микроскопист обучает студентов определенным характеристикам. Большинство указателей окуляра можно поворачивать на 360 градусов вокруг образца, а более продвинутые версии могут перемещаться по полю обзора.

Производители часто производят специализированные окуляры, часто называемые фотоокулярами , которые предназначены для использования с микрофотографией. Эти окуляры обычно отрицательные (гюйгенского типа) и не могут использоваться визуально. По этой причине их обычно называют проекционными линзами . Типичный проекционный объектив показан на Рисунке 7 ниже.

Проекционные линзы необходимо тщательно корректировать, чтобы они давали изображения с плоским полем, что является абсолютной необходимостью для точной микрофотографии.Как правило, они также подвергаются цветокоррекции для обеспечения точного воспроизведения цвета на цветной микрофотографии. Коэффициенты увеличения в проекционных линзах для микрофотографии варьируются от 1x до примерно 5x, и их можно менять местами, чтобы отрегулировать размер окончательного изображения на микрофотографии.

Системы камер стали неотъемлемой частью микроскопа, и большинство производителей предоставляют камеры для микрофотографий в качестве дополнительных принадлежностей. Эти передовые системы камер часто имеют моторизованные черные ящики, которые сохраняют и автоматически переключают пленку покадрово, когда делается микрофотография.Общей особенностью этих интегрированных систем камер является телескопический окуляр с фокусировкой светоделителя (см. Рисунок 8), который позволяет микроскописту просматривать, фокусировать и кадрировать образцы для микрофотографии. Этот телескоп содержит прицельную сетку для микрофотографии, аналогичную показанной на рисунке 5 (а), на которой нанесен прямоугольный элемент, ограничивающий область, захваченную пленкой 35 мм, а также угловые кронштейны для пленок большего формата. Для удобства сканирования и фотографирования образцов микроскопист может отрегулировать телескопический окуляр так, чтобы он был парфокальным с окулярами, чтобы упростить кадрирование и делать микрофотографии.

Соавторы

Мортимер Абрамовиц - Olympus America, Inc., Two Corporate Center Drive., Мелвилл, Нью-Йорк, 11747.

Майкл У. Дэвидсон - Национальная лаборатория сильного магнитного поля, 1800 г. Ист Пол Дирак ., Государственный университет Флориды, Таллахасси, Флорида, 32310.

Управление полутоновой диафрагмой - Эвелин, Ньюик К.

Эта заявка заменяет заброшенную заявку с серийным номером 432072, поданную 23 февраля 1942 г.

Изобретение относится к устройству для управления временем и характером экспозиции в фотографических процессах, а более конкретно предназначено для управления долей общей экспозиции, заданной для каждой из определенных выбранных диафрагм объектива. Начальная и конечная диафрагмы объектива - единственные, выбранные по размеру; все остальное изменяется автоматически с переменной скоростью по мере работы регулятора.

Конкретное применение изобретения находится в области фотохимического воспроизведения и, в частности, в полутоновых процессах, в которых изображение, состоящее из точек различных размеров, создается посредством экспонирования чувствительного материала под полутоновым экраном. .Точечное изображение создается из-за градиента экспозиции в тени элементов экрана, и, поскольку резкость и размер этой тени зависят от раскрытия линзы, а также от расстояния до экрана и других факторов, изменение характера точечного изображения, а контраст воспроизведения может быть обеспечен регулированием диафрагмы объектива в зависимости от его длительности экспонирования. (Раньше этот контроль производился оператором, который давал чрезмерные экспозиции, вручную настраивая объектив на соответствующие диафрагмы для каждой экспозиции.Это требует полного внимания и времени опытного оператора для работы с одной технологической камерой.) Однако, используя настоящее изобретение, оператор может выполнять другие обязанности во время фактического экспонирования, потому что устройство управления, которое будет описано включает освещение в начале экспонирования, перемещает диафрагму объектива таким образом, чтобы обеспечить правильную пропорцию экспозиции при разных размерах отверстия объектива, дает окончательную регулируемую экспозицию при наименьшем выбранном отверстии объектива и выключает освещение, чтобы завершить съемку. воздействие и останавливается сам.

Следует понимать, что в данном описании «экспозиция» относится не только ко времени, в течение которого объект отображается на сенсибилизированной фотографической пластине, но включает меру светового воздействия, определяемую размером апертуры, и интенсивностью отраженного света. от объекта и сфокусированный объективом на пластине.

Целью изобретения является создание устройства, которое будет вызывать выполнение заданных экспозиций, и которое будет одновременно изменять апертуру линзы в заранее выбранном диапазоне диаметров отверстия.

Другой целью является создание такого устройства, которое имеет прочную, но простую конструкцию, не подвержено поломкам и которое может быть введено в эксплуатацию относительно неквалифицированным человеком.

Целью изобретения является согласование желаемого диапазона отверстий объектива со степенью увеличения или уменьшения конкретной фотографируемой копии, чтобы после правильной настройки и регулировки освещения для одного масштаба копирования, например равного размера, надлежащее время экспонирования и серию апертур для другого масштаба копии можно выбрать, просто установив указатель на такую ​​отметку шкалы на циферблате.

Дополнительной особенностью изобретения является то, что его можно использовать с ручным управлением, если это необходимо, и затем он будет указывать правильное раскрытие линзы и время экспозиции, требуемые при этой настройке линзы, если требуется серия экспозиций с разными диафрагмами, а не при непрерывно изменяющийся ряд отверстий, которые устройство дает при нормальной работе.

Задача, достигаемая с помощью изобретения, состоит в том, чтобы сделать возможным серию экспозиций при непрерывно изменяющейся диафрагме с последующей экспозицией заранее выбранной продолжительности при фиксированной диафрагме.Дальнейшая цель состоит в том, чтобы предоставить такое временное устройство, в котором общий период экспонирования может изменяться при сохранении выбранной пропорции экспонирования на каждой апертуре.

Дополнительным достижением является обеспечение в таком устройстве средств, с помощью которых можно легко предварительно выбрать долю от общего воздействия, сделанного в любой части диапазона используемой диафрагмы.

Дополнительные особенности, цели и преимущества изобретения заключаются в новых характеристиках, компоновках и комбинациях частей, как описано в сопроводительной спецификации предпочтительной формы изобретения и показано на сопроводительных чертежах, на которых фиг. 1 представляет собой вид спереди. варианта осуществления устройства в рабочем состоянии с объективом технологической камеры и управлением апертурной диафрагмой.

Фиг. 2 - его вид сбоку с частями в разрезе.

На рис. 3 показан вид устройства управления сзади.

Фиг. 4 - его горизонтальный разрез.

На фиг. 5 показан его фрагмент в плане сверху.

На рисунке 6 схематично показаны электрические цепи, управляемые устройством.

Фиг. 7 представляет собой фрагментарный вид, аналогичный фиг.1, иллюстрирующий кабельное соединение с рычагом диафрагмы.

Проиллюстрировано устройство 20 управления, адаптированное для работы в сочетании с оборудованием 21 фотомеханического процесса, которое содержит линзу объектива и опору 23, которая включает в себя регулируемую апертуру, показанную как ирисовую диафрагму 24, управляемую вращающимся кольцом 25 и стрелкой 25 '. С ними связана шкала 19 с обычными числами "f" и шкала 18, отмеченная в градусах увеличения, которые будут описаны ниже. Кольцо 25 имеет также радиальный указатель 18 ', связанный со шкалой 18.

Управляющее устройство 20 размещено в корпусе, который включает в себя основание 26, которое может быть снабжено монтажным фланцем 27, двумя торцевыми стенками 28, передней панелью 29 и верхом 31.

Устанавливается на передней панели внутри зубчатой ​​передачи 33, конечная шестерня 34 которой находится в зацеплении с шестерней 35, закрепленной на элементе 36 сцепления.

Конечная шестерня 34 цепи сделана такой толщины, чтобы шестерня 35 могла скользить по ней продольно при срабатывании элемента 36 сцепления.

В центре передней панели 29 закреплена втулка 37; В нем установлен с возможностью скольжения и вращения полый вал или втулка 38, которая выступает за пределы передней стенки 29 и закреплена на ней рабочим диском 39, приспособленным для захвата пальцами для вытягивания вала 38 в продольном направлении и для его вращения. На противоположном конце вала 38 установлен элемент 36 сцепления и связанная с ним шестерня 35, о которой говорилось выше, которые свободно вращаются на валу 38 и удерживаются на нем фланцем 40 на конце вала за пределами сцепления. элемент 36. Прижимая элемент 36 муфты в продольном направлении к фланцу 40, вытянутая спиральная пружина 41 намотана вокруг вала и заключена между элементом 36 и внутренним концом втулки 31. Подходящие шайбы или другие антифрикционные средства могут быть между вращающимся элементом 36 и пружиной 38 для уменьшения ограничивающих моментов.Втулка 37 образована радиальной прорезью 42, проходящей вокруг части ее окружности, и продольной прорезью 43, идущей из центральной части прорези 42 внутрь в направлении пружины 41, но не доходящей до конца втулки 37.

Поочередно в пазах 42 и 43 зацепляется штифт 44, который закреплен в полом валу или втулке 38 привода сцепления. Можно видеть, что штифт 44 прижимается к посадочному месту на конце паза 43, но когда диск 39 и втулка 38 вытягиваются вперед при отпускании муфты, штифт 44 будет перенесен в паз 42 в нем, при вращении вала 38 он будет зацепляться и удерживать вал 38 от продольного возвратного движения относительно втулки 37, когда диск 39 отпущен, удерживая муфту в выключенном состоянии.

В полом валу 38 находится ось 46, проходящая через заднюю стенку 30, где она принимается подходящим подшипником и средством 45 крепления. На переднем конце оси 4'8 закреплены ручка 47 управления и указатель. 48, который выступает радиально за диск 39 и может быть установлен в любое положение шкалы 49, отмеченной на передней панели 29. На оси 46 и на подходящем расстоянии от задней стенки 30 закреплен лицевой кулачковый диск 50, который сформированный с элементом 51 сцепления, совмещенным и приспособленным для зацепления с элементом 36 сцепления, упомянутым выше.Поверхность кулачкового диска 50, которая обращена к задней стенке, образована спиральным кулачком, который показан как канал 52, но который может быть выступом, если желательно, в других конструкциях.

Кулачок 52, показанный на фиг. 3, не является простым спиральным кулачком, в котором радиальное движение толкателя из-за определенного углового поворота кулачковой пластины было бы одинаковым в любой части кулачка, с которой он мог бы быть зацеплен. Как показано, он 6 предпочтительно выполнен в форме экспоненциальной спирали, причем скорость радиального перемещения относительно углового вращения становится меньше по мере приближения толкателя к оси вращения кулачка 50.

В канале 52 кулачка находится следящий штифт 53, который несет ползун 54, который расположен радиально оси 46 и перемещается по путям 55 ', закрепленным на задней стенке 30. Таким образом, вращение лицевого кулачка 50 вызовет радиальное движение ползуна 54. Можно видеть, что поворот кулачка перемещает ползун 54 в радиальном направлении на радиальное расстояние между последовательными витками спирали, которое больше на внешних участках спирали, чем на внутренних витках. Таким образом, определенное время экспонирования, определяемое количеством оборотов, которые может сделать кулачок, может сопровождаться различными расстояниями перемещения радиального суппорта и, как будет указано ниже, позволяет выбирать максимальное и минимальное отверстия линз независимо от продолжительности выдержки. Ползун 54 выдвинут вверх на подходящее расстояние над верхом 31 корпуса и несет рычаг или рычаг 55 на шарнирном штифте 56, при этом рычаг 55 выдвигается вниз и сбоку от корпуса и несет на своем нижнем конце ролик или катушка 57 вращается в штифте 58.

Рычаг 55 снабжен несколькими отверстиями 59, разнесенными в его продольном направлении и приспособленными для приема съемного штифта 56, при этом длина плеча рычага между ползуном 54 и роликом 57 может изменяться путем выбора отверстия 59 для поворота.

Трос 60 управления апертурой линзы прикреплен к катушке 57 ролика и обернут вокруг нее по часовой стрелке, при этом катушка остается на стороне, прилегающей к ползуну 54, и ее поднимают и зацепляют в одном из ряда продольно расположенных отверстий 61. в рычаге 25 'рабочего кольца диафрагмы 25. Катушка 57 удерживается трением от вращения до такой степени, что при вертикальном перемещении ползуна 54 срабатывает апертурная диафрагма 24 линзы, но длина кабеля может изменяться на ручное вращение катушки 57 для компенсации провисания кабеля в любом положении ползуна 54 или диафрагмы 24.

Рычаг 55 податливо удерживается в нижнем положении с помощью втягивающейся пружины 65, прикрепленной к смещенному фиксатору 66 на рычаге 55, а другим концом зацепляется за фиксатор 67 в нижнем углу задней стенки 30. Пружина 65 проходит через кожух и втягивает рычаг 55 в направлении ползуна 54. Движение рычага 55 к ползуну 54 ограничивается стопорным винтом 62, зацепленным через кронштейн 68 на ползуне, который также служит в качестве крепления для вертикального опускания вниз выступающий регулируемый контактный рабочий штифт или винт 69 и связанный с ним фиксатор 70, о котором идет речь.

При нормальном вертикальном пути движения ролика 57 упор 71 наклонной плоскости установлен на верхней пластине 31, который переносится по пути 72, посредством чего он может быть отрегулирован на ползун 54 и от него и удерживаться в отрегулированном положении с помощью набора винт 73. Видно, что перемещение ползуна 54 вниз будет влиять на движение ирисовой диафрагмы 23 до тех пор, пока ролик 57 не встретится с наклонным упором 71. Рычаг 55 и ролик 57 будут перемещаться вбок и немного вверх за счет перекатывания наклонного самолет.Прекращение движения вниз конца рычага 55 прекращает натяжение кабеля 65 на рычаге 25 ', и в результате диафрагма остается на фиксированной апертуре во время дальнейшего экспонирования, и дальнейшее движение диафрагмы не будет происходить из-за продолжения ход ползуна 54 вниз.

Регулировка упора 711 определяет начало остановки движения плеча диафрагмы 25.

На нижней стороне верхней пластины 61 закреплен узел 74 переключателя, который включает нормально замкнутые контакты 75 и 76.Нижний контакт 76 установлен на листе 77 пружины, который проходит по пути перемещения рабочего штифта 69, установленного на ползуне 54, и несет толкающий блок 78, приспособленный для зацепления за штифт 169 при перемещении ползуна 54. вниз, таким образом, разделяя контакты 75 и 76. Положение штифта 69 может быть отрегулированы в продольном направлении салазок 54, как она резьбовое зацеплении в монтажном 68, и он может быть закреплен в скорректированной поло- 2 Тиона путем затягивания стопорного винта 70.

Электрические цепи, управляемые устройством, а также дополнительные переключатели и элементы управления показаны на Рисунке 6.Линия 80 электропитания соединена через главный двухполюсный переключатель 81 с предохранителем -2 с магнитным переключателем 82, который будет создавать цепь между источником 81 и осветительным оборудованием 83 или другим средством определения экспозиции, когда экспонирование начинается, и автоматически разрывает указанную цепь в конце 3 экспозиции. Приводной двигатель 32 соединен параллельно с осветительным оборудованием 83 через двухполюсный выключатель 84 с предохранителями, в результате чего двигатель, который обычно работает одновременно с осветительными приборами 83, может быть отключен, если требуется ручное управление.Реостат 85 соединен последовательно с двигателем 32, так что его скорость при желании может изменяться, что приведет к более длительному или более короткому общему воздействию при сохранении постоянного процента указанного воздействия, производимого при каждом последующем открытии диафрагмы. Альтернативой использованию реостата для этой цели могло бы быть использование сменных шестерен в приводе 33.

Магнитный переключатель 82 приводится в действие удерживающей катушкой 86 соленоида и якорем 87, который включает в себя вспомогательный контакт 88 на одном полюсе переключателя.

Средства для управления приведением в действие переключателя 82 посредством подачи питания на соленоидную катушку 86 включают в себя две станции 89 и 90 ручного управления, каждая из которых включает пусковой переключатель 91 кнопочного типа, нормально разомкнутый, и каменный переключатель 92, нормально замкнутый; и переключатель 74, управляемый устройством управления 20. Один вывод 93 соленоидной катушки 86 подключен к противоположной стороне линии питания от контакта 88, на выходе переключателя 81. Другой вывод 94 катушки 86 является соединены последовательно с пусковым переключателем 91 на станции 89, с противоположной линией на выходе переключателя 81.Клемма 94 дополнительно соединена последовательно с выключателем 92 остановки на станции 89 и пусковым выключателем 91, нормально разомкнутая цепь, на станции 90, с указанной выходной линией переключателя 81. Видно, что срабатывание любого переключателя 91 для замыкания цепи приведет к тому, что катушка будет запитана от источника питания от переключателя 81, замыкая контакты, связанные с якорем 87, и приведут в действие свет 83 и блок 20 управления. Чтобы удерживать переключатель 82 в замкнутом положении во время экспонирования после отпускания кнопочного переключателя 91, вывод 94 катушки 86 дополнительно размещается последовательно с двумя выключателями 92 остановки, переключателем 74 блока управления 20 и вспомогательный контакт 88 переключателя 82, таким образом, включен последовательно с источником питания этой цепью, когда магнитный переключатель замкнут.Однако разрыв этой последней цепи либо на выключателе 92 остановки, либо на регуляторе; переключатель 74 обесточит соленоид 86 и разомкнет цепь к осветительному оборудованию 83 и устройству управления 20.

Циферблат 49 градуирован для считывания в масштабе копии; в данном случае цифры 0 представляют собой десятые доли сокращения. Установка указателя 48 в соответствующее положение шкалы при копировании с любой степенью уменьшения приводит к выбору общего времени экспонирования, а также к настройке максимального раскрытия диафрагмы 5, что приводит к получению правильно экспонированного негатива с наилучшим точечным изображением. формирование.

В процессе работы устройства могут быть сделаны различные модификации настройки для изменения характера изображения в низко темной части изображения или в областях с высокой освещенностью. Следовательно, индивидуальные требования к воспроизведению могут быть выполнены, и идентичный эффект воспроизведен на аналогичной копии в будущем; или может быть произведена точная стандартная 5 регулировка для серии работы, и никакие дальнейшие настройки не будут производиться во время тиража аналогичной копии, независимо от того, производится ли воспроизведение в том же масштабе или с различной степенью уменьшения, указатель 48 просто устанавливается на ) правильную точку на циферблате или, если используется указатель 18 увеличения.

При первоначальном вводе в эксплуатацию интенсивность освещения можно экспериментально отрегулировать в масштабе один к одному для копии так, чтобы указатель 5 был установлен в положение «SS» (то есть такой же размер) на шкале 49 в начале экспозиции. , правильный диапазон плотностей приведет к получению готового негатива. Максимальный и минимальный размеры отверстия линзы могут быть выбраны в соответствии с используемым фокусным расстоянием и расстоянием от экрана до сенсибилизированной отрицательной поверхности. Выбор максимального раскрытия линзы производится с ползунком 54, установленным в его наивысшую точку хода, когда в данном случае установлено на «SS», путем установки рычага диафрагмы 25 объектива по желанию и устранения провисания троса 60 с помощью ручка 62.Минимальный размер диафрагмы может быть достигнут несколькими способами, предпочтительно путем поворота кулачка вручную в течение того времени экспонирования, которое должно быть задано при различных отверстиях диафрагмы, это движение должно приводить к закрытию линзы до той диафрагмы, при которой выдерживается фиксированная диафрагма будет дано.

Наклонный упор 71 теперь выдвинут для контакта с роликом 57, так что дальнейшее движение ползуна 54 вниз заставит ролик подниматься по нему, таким образом предотвращая дальнейшее движение кабеля вниз или дальнейшее закрытие диафрагмы.Кулачок 50 теперь вращается в течение времени экспонирования, которое должно быть дано как окончательное экспонирование, а штифт 69 настраивается так, чтобы разорвать цепь на переключателе 74, который отключит питание магнитного переключателя 86, прекратит экспонирование и остановит контроль.

Когда необходимо произвести фактическую экспозицию, кулачок 50 будет приводиться в действие двигателем 32, что приведет к точному согласованию и синхронизации этих настроек линзы и времени экспозиции. Если ход ползуна 54 за требуемое время не соответствует степени, необходимой для достижения желаемого перемещения кольца 25 диафрагмы, следящий штифт 53 может быть зацеплен в другой части спирального кулачка 52 путем поворота вала 46 вручную ( после выключения сцепления 36), опуская ползун 54, если требуется меньший ход в определенное время, или поднимая его, если требуется больший ход. Ручка 47 может быть ослаблена на валу 46, а указатель 48 установлен на Используемая «SS» или другая степень воспроизведения, которая «обнулит» управление для используемого объектива камеры.Кроме того, кабель 60 можно пропустить через то или иное отверстие 61 в рычаге управления диафрагмой и указателе 25 для увеличения или уменьшения радиуса его выхода, так что доступное движение кабеля будет влиять на движение диафрагмы между желаемые максимальные и минимальные позиции. Это может быть сделано в качестве окончательной корректировки в любое время в зависимости от характера конкретной копии.

После настройки для надлежащего воспроизведения в одном масштабе копирования, аналогичная копия может быть сфотографирована с любой другой степенью уменьшения и автоматически заданной надлежащей серией отверстий объектива и экспозиций, просто установив указатель 48 в соответствующее положение на шкале 49 .

Этот указатель вращается против часовой стрелки 2 (направление, в котором ползун 54 поднимается. Если требуется получить длинную выдержку для детали копии, используйте ограничитель наклона 71, который останавливает движение диафрагмы на некоторое время. заданное количество времени, пока включен свет. 2! Управление характером точечного изображения на различных тональных частях воспроизведения может быть выполнено путем выбора части общей экспозиции, сделанной на больших отверстиях диафрагмы, относительно той, которая дана на меньших отверстий, в частности относительной длины последней части экспозиции, которая сделана при наименьшем выбранном диаметре линзы.Если ползун 54 приводится в действие самой внешней частью кулачка 52, можно видеть, что результатом будет довольно резкое закрытие диафрагмы по времени, и небольшой период экспонирования дается при большем отверстии линзы.

Наклонный упор 7 можно отрегулировать так, чтобы размер точек детализации мог быть любого желаемого размера. Чем меньше отверстие объектива при правильной экспозиции, тем меньше будет точка. Яркие моменты негатива контролируются за счет большей или меньшей экспозиции с большим отверстием объектива.

Начиная с опускания, более высокая регулировка освещенности производится кабелем к указателю объектива. 4 Если требуется ручное управление и использование систем «один», «два» или «три», отверстие линзы может быть настроено должным образом в соответствии с масштабом копии, отключив сцепление с диском 39 и повернув указатель 48 При размыкании переключателя 84 и отключении двигателя 32 фары могут включаться с любой из станций 89 или 90. Фары остаются включенными после нажатия кнопки 9 пуска до тех пор, пока не сработает одна из кнопок 92 остановки.

Рычаг 25 ', рычаг 55, катушка 57, стопорный блок 71 и трос 60 могут быть названы соединением с потерянным движением между диафрагмой и средством управления диафрагмой, поскольку движение рабочего органа продолжается, а рычаг 25' останавливается, хотя продолжается оперативное соединение деталей кабелем.

На корпусе 74 переключателя показана нагрузочная пластинчатая пружина 93, лопасть которой проходит на пути винта 69 ползуна 54 и плотно прилегает к нажимному штифту 78 лезвия 77 переключателя. Можно видеть, что небольшое нажатие пружины 93 размыкает переключатель 74 и останавливает экспозицию. Таким образом, действие этой пружины для этой цели будет осуществляться винтом 69, когда кулачок переместит ползун 54 до желаемого нижнего предела. На синхронизацию функции отключения цепи машины можно повлиять, ослабив стопорный винт и повернув винт 69, чтобы переместить его вверх или вниз на ползуне 54, чтобы задержать или ускорить размыкание переключателя 74. Пружина 93 может управляться вручную через верх 31 корпуса, если желательно, и, таким образом, составлять средство ручного светового пожаротушения в дополнение к выключателям остановки, описанным выше.

Его функция заключается в том, чтобы исключить возможность срабатывания переключателя 77 за счет ползунка до того, как будут компенсированы ослабленные соединения или другой люфт, и вызвать разрыв цепи только тогда, когда кулачок 50 положительно прижимает штифт 53 вниз до желаемого предела.

Следует принять во внимание, что согласно представленной конструкции после настройки указателя на циферблате необходимо задействовать только стартовый переключатель, и после этого все необходимые функции, которые обычно включают вычисления и оценку, автоматически выполняются моим устройством синхронизации, экспонирование началось, необходимая настройка диафрагмы произведена с правильным 0 раз, и экспонирования закончились после надлежащего периода с большим отверстием.

Хотя была подробно описана конкретная конструкция устройства, воплощающего изобретение и способного выполнять заявленные функции, тем не менее следует понимать, что это просто лучшая форма устройства, созданного до сих пор, и является чисто примерным, различным изменения в конструкции, компоновке, комбинации частей, замене материалов, замене механических эквивалентов и модификациях конструкции возможны без отклонения от сущности изобретения, за исключением случаев, более конкретно ограниченных прилагаемой формулой изобретения.

5 На фиг. 7 показано средство для соединения кабеля 60 с диафрагмой, приспособленное для улучшения точности регулировки работы диафрагмы. В этом случае нижнее рабочее устройство, включающее ползун 54 и рычаг 55, такое же, как описано выше, и трос 60 прикреплен к нему таким же образом. Однако вместо единственного рычага 25 'на рабочем кольце 25 диафрагмы предусмотрен гораздо более длинный рычаг 100, но он может находиться в том же относительном радиальном положении. Он предпочтительно имеет прямоугольное поперечное сечение и снабжен множеством разнесенных в продольном направлении отверстий или углублений 101, открытых на передней стороне, и на этом рычаге находится плотно прилегающий ползун 50, 102, с установочным винтом 103, зацепленным через его переднюю сторону. для альтернативного зацепления в отверстиях или выемках 101 для удержания ползуна в отрегулированных положениях на рычаге. Плечо 100 может по-прежнему служить в качестве указателя на шкале 19 ', подобной упомянутой ранее шкале 19, откалиброванной по числам фокусного отношения, расположенным на большем радиусе, чем в первом случае.Аналогичным образом, с противоположной стороны кольца диафрагмы более короткое плечо 18 ', как и раньше, функционально связано со шкалой 18, калиброванной 60 числами, указывающими соответствующие отношения увеличения или уменьшения, или «SS» (такой же размер).

Ползун 102 сформирован с направлением 105 вниз в форме рычага, изогнутого влево в своей внешней части, так что, когда ползун находится на 65 на своем левом пределе скользящего движения, рычаг 105 будет приблизительно концентричным с диафрагмой. кольцо 25.Вверх от ползуна проходит рычаг 10S, который помимо части, изогнутой влево в его верхней части 70, также имеет часть, изогнутую вправо, что достигается за счет формирования рычага в виде плоской пластины, расширенной к ее верхней части. часть подходящим образом, чтобы обеспечить левый и правый края 107 и 108 желаемой кривизны.

75 По всей длине плеча 105 имеется 2 489 804 9 отверстий 109, разнесенных в продольном направлении, которые расположены в ряду изогнутых элементов, в то время как рядом с каждым из оконечных изогнутых краев 107 и 108 расположены соответствующие упомянутые серии отверстий 110 и 11. .Трос 60 удерживает свой анкерный крюк 60 'в одном из отверстий 5 удлинителей скольжения 105 и 108, чередующихся изначально. Можно видеть, что при соединении намотки кабеля с отверстиями, направленными к внешним частям держателя, упомянутые удлинители 105 и 106, движение, создаваемое в рычаге 100 вертикальным перемещением ползуна, будет иметь регулируемые угловые компоненты движения. в траектории, пропорциональной заданным единицам вертикального движения ползуна, которые могут быть использованы для работы диафрагмы.Кроме того, более точная регулировка катушки кабельного соединения в точках, расположенных радиально 15 рычага, так что расстояние между ними относительно проекции кабеля элементов на рычаг 100 может быть обеспечена при сохранении левого положения с использованием отверстий для анкеровки значительного размера и 3. Хорошо разнесены, так что ручную замену соединения кабеля с рычагом можно легко осуществить за 20 минут. Это дает возможность более тонкой градации упомянутой степени перемещения плеча диафрагмы и размера рабочего отверстия диафрагмы в зависимости от заданного времени экспонирования скольжения и изменения отверстия.далеко f Заявленное изобретение: далеко от 1. В устройстве экспонирования полутона изменяемая диафрагма апертурного типа, первичный рабочий пусковой элемент и рабочие соединения между последним и диафрагмой, включая потерянную движение обеспечивается соединением, действующим в рамках части силы перемещения только рабочего элемента, при этом диафрагма остается в фиксированной апертуре в течение времени Executr, и включая регулируемый элемент, работающий, чтобы вызвать инициирование отношение потери движения между диафрагмой и основным рабочим элементом 5 на заранее определенной части движения устройства, изменяемое по желанию. Фольга 2. В устройстве экспонирования с описанием персонажа, описанном выше, ирисовая диафрагма, имеющая рычаг управления I, рабочий элемент, перемещаемый по траектории 40Number под значительным углом к ​​среднему положению 2149, рычаг управления, средство для перемещения оператора - 2149743 бер от исходного положения до предела движения, рычаг, повернутый на номинальный элемент, средство для податливания руки в нижнем положении, угорь на конце руки, трос на одном конце на упомянутом рычаге управления и его другом конце на упомянутой катушке означает наматывание против разматывания, при этом поверхностный элемент; он наклон упомянутой катушки и e к и от падения катушки при ее перемещении первоначально рабочий элемент, поверхностный элемент расположен под таким углом к ​​указанной траектории, что гвоздь катится по ней в боковом направлении, перемещая указанную катушку и рычаг, которые будут качаться с движением в направлении указанного оператора.

структура по п.2, отличающееся тем, что рычаг irality продольно разнесенных aperalternative поворот рычага в нем, расширяется в боковом направлении от пути элемента Ting, указанной поверхности элемента bedable член регулируется в сторону и п указанный путь операционной memplane пути из шарнирный подвижный рычаг, означает, чтобы удерживать поверхность с легкостью в отрегулированных положениях, и фрикционные движения, чтобы удерживать катушку от вращения вне элемента поверхности и заранее определенного ЭВЕЛИН К. Ньюик, умерший.

ССЫЛКИ. Соответствующие ссылки зарегистрированы в патенте S: ПАТЕНТЫ СОЕДИНЕННЫХ ШТАТОВ Имя Дата Newick. --- _------ 7 марта 1939 г.

Крепления для объективов - старинные и винтажные камеры

Крепления для объективов

Обычные

Для использования на полевых и ручных камерах с регулируемым удлинением сильфона. Объектив находится перед фланцем.

Затонувший

Обычно используется на зеркальных камерах. Объектив находится за фланцем.

Фокусировка
Сдвижная
Трубка объектива скользит внутри внешнего тубуса.Часто используется с маленькими ранними линзами.
Прорезь
Трубка объектива перемещается внутри тубуса и направляется штифтом, перемещающимся в винтовой прорези. Шкала фокусировки обычно присутствует.
Rack & Pinion
Британские объективы для фотоаппаратов имели шестерню, установленную по касательной к оправе объектива с помощью только одного колеса фокусировки. Объективы для проекторов и увеличителей часто имеют колесо фокусировки на каждом конце шестерни. В Америке и на некоторых европейских линзах часто использовалась радиальная установка.
Helical
Трубка объектива перемещается по многозаходной резьбе в оправе объектива.Чтобы предотвратить вращение линзы во время фокусировки, обычно между трубкой линзы и внешним креплением устанавливается хомут. Хомут прикрепляется к оправе с помощью тонкой резьбы и вращается для фокусировки, линза подходит к внутренней части манжеты с помощью многозаходной резьбы, шпильки на тубусе объектива перемещаются в прорези на внешнем креплении, что предотвращает вращение линзы, но допускает линейное движение.
Элемент объектива
В некоторых конструкциях линз изменение разделения элементов объектива приводит к изменению фокуса (фокусного расстояния) объектива.Это можно использовать для фокусировки изображения, а не для изменения расстояния от объектива до пленки. Это было предложено Уильямом Тейлором с использованием триплета Кука с подвижной передней линзой. Объектив рекламировался Taylor, Taylor & Hobson в 1903 году. Очень похожий патент был получен AL Adams и William Watson 1
Объективы для макросъемки.
Метод фокусировки, популярный в коробчатых и детективных камерах, заключался в использовании фиксированного объектива и использовании линз для крупного плана для фокусировки на близком расстоянии. У камеры Frena были наборы из трех или четырех отдельных линз, которые прикреплялись к передней части объектива.У других камер были линзы крупного плана на вращающемся колесе или слайде, прикрепленном к камере.

Крепление к камере

В Великобритании, начиная с 1870-х годов, фланец объектива обычно крепился к камере тремя винтами, за исключением более крупных моделей, которые использовали больше. В более ранних камерах, даже небольших размеров, фланец объектива обычно крепился четырьмя винтами. Большинство производителей использовали винты с потайной головкой для крепления фланца, за исключением Lancaster, который использовал винты с полукруглой головкой.

Винтовая резьба

Обычным способом крепления объектива к камере была винтовая резьба, стандартные размеры резьбы были предложены Королевским фотографическим обществом (RPS), которые были приняты некоторыми производителями, включая Taylor, Taylor & Hobson (T. T.H.) и примерно с 1890 года Росс. В размерах RPS, впервые предложенных в 1881 году и позже модифицированных, использовалась угловая резьба Уитворта, для малых диаметров 24 витка на дюйм использовались для размеров более 3 дюймов 12 дюймов на дюйм. 2

Важное развитие было сделано TTH в 1892 году. снятие фаски в начале резьбы, что значительно облегчило захват резьбы 3

Прерывистая резьба

Это иногда использовалось, это позволяло быстрее менять линзу, но не пользовалось популярностью.Патентный рефлекс Newman & Sinclair 1911 года был ранним примером.

Панель объектива

Многие полевые камеры имели небольшие сменные панели объектива, удерживаемые на месте винтами, модель Improved Long Focus от Billcliff (около 1885 г.) имела панель объектива с байонетным креплением. Съемные панели объектива обычно присутствуют в камерах на руках и на подставках, а затем и в технических камерах.

Байонет

Простой байонет, состоящий из двух штифтов в пазах для согласования линз на фланце, использовался на Kinegraphe 1887 г. , Thornton-Pickard рекламировала аналогичные объективы в то же время. 4

Newman & Guardia использовали байонетный штуцер на Special B (1895) для передней линзы Double Protar. На некоторых камерах все крепление объектива также крепилось байонетным креплением.

На изображении справа показано байонетное крепление, используемое для крепления передней группы комбинированного объектива. На крайнем правом изображении показан типичный байонет 1950-х годов на Agiflex.

На изображении справа показан байонет раннего Exakta. На крайнем правом изображении показаны два штыка, прикрепленные к Contax.На внутренний байонет в рамке фокусировки устанавливаются стандартные линзы, другие подходят для внешнего байонета.

Байонетные штуцеры иногда использовались на фотоаппаратах с откидной пластиной в 1920-1930-х годах.

На изображении справа изображена камера Bergheil.

Казенная часть

Байонетные крепления критиковали за то, что трение между поверхностями объектива и камеры изменило выравнивание. При затворе затвора объектив вдвигается в крепление камеры и фиксируется поворотом кольца, которое стягивает две поверхности вместе.Кольцо воздействует на другую часть крепления, но не на сопрягаемые поверхности. Кольцо может быть как на объективе, так и на фотоаппарате.

Универсальные крепления

Когда с камерой использовалось несколько объективов, они могут не соответствовать одному фланцу. Для уменьшения размера фланца можно использовать ступенчатые кольца, если разница в размерах небольшая. Также были доступны универсальные крепления, хотя они и не пользовались популярностью, в них объектив держался на тонких пластинах, похожих на ирисовую диафрагму.

Интерфейс

В эпоху полевых камер нужно было учитывать только физическое крепление объектива к камере - совпадает ли резьба винта с фланцем.С появлением миниатюрных камер тип крепления и расстояние от фланца до фокальной плоскости стали отличительными для конкретной камеры. Также был разработан ряд соединений между объективом и камерой.

Первый был для соединения дальномера, где, как правило, подпружиненный рычаг в камере, управляющий оптикой дальномера, прижимался к поверхности на объективе. Общие договоренности были:

  • Чтобы поверхность крепления объектива имела форму кулачка, который вращался при фокусировке объектива.
  • Чтобы рычаг упирался в конец кольца в объективе. Кольцо было неплотно соединено с механизмом фокусировки, но имело отдельную резьбу и поэтому могло двигаться с другой скоростью.
  • Кольцо с резьбой внутрь механизма фокусировки имело удлинитель, который перемещался в прорези в оправе или фланце объектива и поэтому вынужден был перемещаться в осевом направлении при повороте движения фокусировки. Рычаг, прикрепленный к кольцу, включал рычаг дальномера. Эта версия больше всего подходит для длиннофокусных объективов.Изображение справа показывает этот тип связи на длиннофокусном объективе.
Дальномер в фотоаппарате откалиброван под объектив стандартного фокусного расстояния. Когда использовался кулачок, линзы с другим фокусным расстоянием имели кулачок другой формы. С другими вариантами, перечисленными выше, кольцо будет переводить движение фокусировки в эквивалентное движение стандартного объектива, работая с резьбой с разным шагом. 5

Фокусное расстояние объектива также может быть передано камере, чтобы использовалась правильная маска видоискателя.

Следующее соединение должно было приводить в действие автоматическую или полуавтоматическую диафрагму, обычно она состояла из штифта, выступающего из объектива, который вдавливался пластиной в камере во время экспозиции. Обычно радужная оболочка открывается пружиной в линзе, а когда штифт вдавливается пластиной, радужная оболочка закрывается в заданное положение. Обратное расположение также встречается, когда диафрагма закрывается пружиной и открывается пластиной в камере.

На изображении справа показан штифт активации диафрагмы, а под ним - рычаг предварительного просмотра глубины резкости.

Обычно пружина, удерживающая диафрагму в открытом или закрытом положении по умолчанию, находится внутри объектива, за исключением Zeiss Contarex, где диафрагма устанавливается на камере, а не на объективе. Сам объектив имеет ручную диафрагму, управляемую кольцом внутри байонетного крепления, кольцо входит в зацепление со вторым кольцом в камере, которое вращается, чтобы открыть диафрагму при установке затвора и закрыть ее при спуске затвора. Когда объектив установлен на камеру, вырез в оправе объектива перемещает рычаг, связанный с экспонометром, чтобы установить максимальную диафрагму объектива в пределах метра.

На изображении справа показано кольцо настройки диафрагмы на Contarex.

С появлением спаренных экспонометров потребовалось больше соединений. В режиме «полной апертуры» изменение настройки диафрагмы моделируется в измерителе, сама диафрагма остается открытой. Измеритель также должен был определять максимальную диафрагму объектива либо непосредственно с объектива, либо полу-ручным способом, как на ранних Nikon. Камеры с автоматической настройкой «приоритета выдержки» должны были установить диафрагму на объективе.

На изображении справа показан кулачок Leicaflex, расположенный при повороте кольца диафрагмы, щуп камеры опирается на кулачок, чтобы определить апертуру. Штанга в камере нажимает на рычаг активации диафрагмы, который удерживает диафрагму открытой, при спуске затвора штанга поднимается, позволяя диафрагме закрыться в заданное положение.

На изображении справа показан байонет Canon FD. Сигнальный штифт полной апертуры - указывает максимальную диафрагму объектива.Рычаг сигнала диафрагмы - указывает камере значение, установленное на шкале диафрагмы. Рычаг автоматической диафрагмы - устанавливает диафрагму на предварительно установленное значение. Штифт переключателя AE - указывает, установлен ли объектив в автоматический режим. Штифт позиционирования - выравнивает объектив по корпусу камеры.

Весы и фитинги

Значения глубины резкости часто отмечались на фокусирующих линзах, они обычно принимали форму напечатанной шкалы рядом со шкалой фокусировки. Другое устройство, обычное для линз, устанавливаемых на затворы Compur, заключалось в том, чтобы указывать глубину резкости двумя рычагами, которые перемещались при изменении диафрагмы.Керн отображал значения в маленьких отверстиях, которые меняли цвет при изменении диафрагмы.

На изображении справа показана шкала глубины резкости объектива от Edixa, красная буква «A» в центре шкалы означает, что диафрагма установлена ​​в автоматический режим, она меняется на «M», когда диафрагма переключена в ручной режим, маленькая красная точка на f5.6 - это индекс инфракрасной фокусировки. Диафрагма отображается в маленьком окошке в нижней части объектива.

На объективах с полностью автоматическими диафрагмами обычно есть переключатель для ручного переключения диафрагмы.Также может присутствовать кнопка предварительного просмотра глубины резкости.

Несколько камер 1960-х годов имели спусковой механизм на объективе, который устанавливался перед обычным спуском на корпусе камеры, обеспечивая полностью автоматическую диафрагму.

Гнездо для разблокировки троса иногда устанавливается для использования с двойным тросиком при использовании аксессуаров для макросъемки.

Ссылки и примечания

[1] Taylor, BP 6029/1900. Адамс, Уотсон, Б.П. 8099/1900.

[2] BJA 1900, 1123.BJA 1902, 1125a.

[3] BP 3019/1892.

[4] YBP 1888, p. xcvi.

[5] В простом дальномере, таком как тип с поворотной призмой, угловое отклонение призмы почти одинаково с линейным перемещением линзы. В 35-мм камере с объективом 5 см призма отклоняется на угол около 3 ° от бесконечности до 1 метра, перемещение объектива составляет около 3 мм.
Дальномер откалиброван для стандартного объектива с точным фокусным расстоянием, оно может отличаться для объективов с таким же креплением и правильным соединением, соединение будет расходиться, поскольку объектив фокусируется на более близких расстояниях (например.г. несовместимость объективов Contax и Nikon). В объективах Summicron от Leitz оптика была сгруппирована по одному из трех фокусных расстояний (51,6, 51,9 и 52,2 мм), были доступны три крепления для фокусировки, соответствующие головке объектива (проблема возникла из-за того, что пользователь мог приобрести головку объектива отдельно, чтобы крепление объектива).

Есть ли в объективе фикса шлейф диафрагмы: Ремонт диафрагмы объектива Hasselblad 120mm

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Пролистать наверх
