Правильно?Разборка объектива Юпитер-9 и ремонт диафрагмы
1. Юпитер-9 один из самых известных советских портретников, каждый фотограф времен СССР, который хоть сколько то серьезно занимался фотографией, имел такой объектив в своем арсенале.
Попался мне такой объектив, в полном комплекте, судя по номеру, он был выпущен в 1993 году, но в паспорте, в печати ОТК стоит 1994 год. Произведен на Лыткаринском заводе оптического стекла (Лыткарино). Такие же объективы производились еще в Красногорске, но не продолжительное время, в самом начале производства. Мой объектив с мультипросветлением (МС). Объектив сделан по схеме Carl Zeiss Jena Sonnar 85 mm f/ 2, содержит 15 лепестков диафрагмы.
2. Что мне не нравилось, и для чего я затеял разборку своего Юпитер-9 — в первую очередь мне не нравилось и пугало, то что ход колец управления диафрагмой был очень тугой и на диафрагме виднелось масло. Его было не так много, как это бывает на Гелиос 44-2, но все же оно там было. Часто приходилось читать, то на многих юпитер-9, использовалась какая то смазка, которая при взаимодействии с алюминием и бронзой, образовывала малахит или какой то другой зелено-голубой минерал и этим склеивала на мертво диафрагму. Диафрагма в Юпитер 9, 15-и лепестковая, лепестки часто гнутся и ломаются из за того что склеиваются.
3. Хочу сразу предупредить, прежде чем вы приступите к разборке, дочитайте до конца.
Приступим к разборке, она похожа на разборку объектива Гелиос 44-2(про это можно найти у меня в блоге), конструктивно Юпитер-9 так же состоит из двух колец управления диафрагмой(кольцо установки и предварительной установки) и кольца фокусировки. И разбирается он точно также, нужно раскрутить объектив мощным движением. Обычно это происходит относительно легко. Если этого не произошло, можно попытаться раскрутить его используя молярный скотч и металлические хомуты из автомагазина. Я выкрутил из части с фокусером и геликоидом, часть с линзоблоком и диафрагмой.
4. Нужно выкрутить винтик за который управляется диафрагма и выкрутить винтики фиксирующие декоративное оформление кольца установки диафрагмы.
5. Далее нужно выкрутить стопорные винтики декоративного оформления кольца диафрагмы.
6.
7. Теперь нужно выкрутить пружину ответственную за фиксацию положения диафрагмы
8. После чего появится возможность скрутить бронзовое кольцо
9. Также я раскрутил винтик фиксирующий передний линзоблок и выкрутил его и задний линзоблок тоже
10.
11. Ослабил стопорный винтик в бронзовом кольце что бы скрутить его и снять алюминиевое кольцо.
12. В оставшимся бронзовом кольце тоже нужно раскрутить стопорный винтик
13. Та самая зеленая грязь или что это даже не понятно, на смазку не похоже. После промывания бензином, вообще окаменела.
14. Снял стопорное кольцо и вытряхнул диафрагму, диафрагма слипшаяся, в масле.
15. Поместил все самое важное в бензостойкую емкость и залил бензином на 10 минут, после прошелся мягкой кисточкой по всем элементам 15 лепестковой диафрагмы, важно что бы кисточка была очень мягкой что бы не повредить чернение на лепестках.
Остальные детали объектива протер ватой пропитанной бензином.

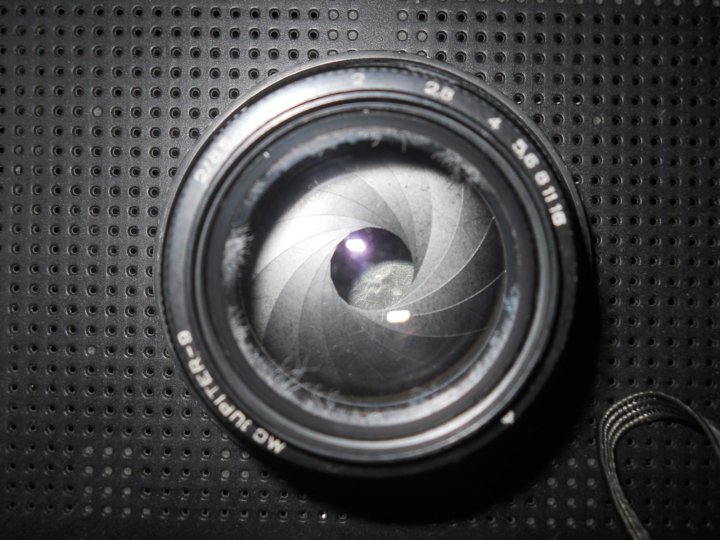

16. Самое интересное — сборка 15 лепестковой диафрагмы Юпитер-9, занятие не такое занимательное как я ожидал, у меня получилось все собрать с первого раза. Наверное потому что у меня есть опыт. Но например когда я первый раз собирал 8-лепесковую диафрагму Гелиос 44-2, мне удалось это сделать только после нескольких не удачных попыток и потратил я только на сборку диафрагмы тогда минут 20.
17. Я решил собирать диафрагму начиная с коронки и лепестков, уложил все лепестки на нее, нужно укладывать заостренной частью к низу, то есть что бы во втулке была закругленная часть лепестков.
18. Зубочистки очень помогают в таком кропотливом деле
19. Положил собранную коронку с лепестками диафрагмы на возвышенность и с верху на нее опустил втулку линзоблока.
20. Важно, что бы отверстие под винтик для управления диафрагмой, в открытом положении диафрагмы попало в ту часть прорези, которая на данном фото ближе к вам.
21. Вот диафрагма открыта
22. Но при этом, сами лепестки не должны находиться в абсолютно открытом положении, а должны быть не много прикрыты, как на фото. Таким образом надо собрать все, а не иначе.. если вы ошибетесь на 1 шаг, тогда у вас диафрагма будет излишне открыта и не будет закрываться до паспортных значений.
Ну все, остальное все делается в обратном порядке.
Мои советы по разборке и сборке объектива Юпитер 9 или любого другого объектива:
- обязательно фотографируйте каждый свой шаг
- обязательно под рукой держите магнит, грушу, зубочистки, ватные палочки, маркер
- делайте отметки при разборке
На этом наверное все, будут еще 2 статьи посвященные объективу Юпитер 9, в одной из них я опишу как увеличить резкость объектива на открытой диафрагме и уменьшить софт-эффект, а в другой опишу как приблизиться к бесконечности на камере Nikon при использовании портретного объектива Юпитер-9.
Еще про юпитер 9, можно почитать у меня на сайте, в статье посвященной повышению резкости на открытой диафрагме и там же не большой обзор и несколько фото.
Также читайте — Юпитер-9 на Nikon, получение бесконечности с безлинзовыми переходниками
Добавить комментарий к материалу
Юпитер-9 85мм очень хорош как старенький среднетелевик. Выразительная сила мягкого размытия и тонких линий в Asagaya
Юпитер-9, экспрессия, которая выделяется в среднем телеобъективе старого поколения. Пробовал стрелять в город после долгого времени. В конце концов, это был хороший объектив, и он идеально подходил для Асагая, где длинная торговая улица продолжается очень долго.
Об объективе
ЛЗОС Юпитер-9 85mm F2.0
Вообще-то собирался попробовать другой объектив, но объектив, который я планировал в качестве основного, не сдвинул диафрагму!
Это был очень хороший город, поэтому я ходил на Юпитер-9, чтобы сделать пробные снимки после чистки.
Сегодняшняя повестка дня
– Подтвердить нерезкость и светосилу Юпитер-9 Хикариса
– Идем по торговой улице Асагая
Боке, цвет и т.д.
На первый взгляд похож на Гелиос того же русского объектив, но вихревое размытие не получается и весь фон выглядит как смазанная картинка.
Очень хорошо ощущается расстояние и размытость.
Давненько не снимал город на 85 мм, вроде нормально. Такое ощущение, что этот объектив можно снимать только с близкого расстояния.
Стандартный способ использования глубины идеально подходит для размытия Юпитера-9.
Слева и справа есть объект, а траектория с глубиной совместима со средним телеобъективом.
Белизна от бликов считается нехорошей с инженерной точки зрения, но я думаю, что она может быть хороша как эффект.
Особенно в российских объективах еще больше подчеркивается ощущение насыщенности в светлых участках, поэтому я думаю, что это очень хорошо не только для людей, но и для объектов и атмосферы.
Яркая часть размыта парнем по имени Гало. Это тоже вкусно, как старый добрый объектив.
Боке, призраки, размытие мяча и многое другое.
Если вы можете защитить себя от солнца в долгой дороге, вы можете наслаждаться различными вариациями, так как линзу легко открывать и перемещать.
Призрак справа — это свет, отраженный от велосипедных спиц.
Нырнул в тень от велосипеда, чтобы нацелиться на спящую мордочку кота
Фокус никуда не годится, но это нормально.
На изображении было очень яркое солнце, так что я думаю, это было бы хорошо.
Разрешение, резкость, аберрации
Чувство металла достаточное, но очень мягкое.
Я думаю, что эта часть совместима с изображением человека.
Если есть небольшое расстояние, передняя и задняя часть будут размыты, даже если вы сузите его, поэтому, если вы не сфокусируетесь должным образом, это будет фотография, которую вы плохо понимаете.
Появилось старомодное ощущение Ватагши, но оно острее, чем я думал, потому что я его немного сузил.
Баланс с тенью человека был именно таким, как я прицеливался, но я хочу сделать плакат сзади, который является плоскостью фокусировки, немного более четким.
Резкость выходит вполне и чувствуется фактура бетона, но и характеристика мягкого отражения все-таки выходит.
Похоже на картинку.
Мне будет так знакомо, что размытие и поверхность фокусировки хорошо смотрятся на плоской поверхности.
Так как скорость затвора здесь около 1/1000, почти все должно останавливаться и выглядеть так жестко, как кажется, но даже здесь оно кажется мягким. Этот объектив по-прежнему является отличным объективом.
В последнее время при такой дальней съемке я рискнул сделать открытый снимок.
Естественно можно сделать кадр вплотную если сжать, но мне нравится как старый объектив выглядит как открытая линза которая делает общий фокус слаще и выходит виньетка.
Parchase
Юпитер-9 85mm F2.0 15 лезвий прекрасны!
Купил на eBay.
В недавней распродаже на ремонт я каждый день смотрю в линзу, поэтому чувствую, что мое зрение отполировано, и у меня есть значительная способность читать состояние по фотографии.
У меня сложилось впечатление, что я уже видел пять или шесть, и я не слишком беспокоюсь о бальзаме.
В качестве места для беспокойства, это состояние передней линзы, которое легко поцарапать.
Кроме того, это наверное вес геликоида фокусировки и диафрагмы как проблема общая для российских объективов.
Судя по опыту ремонта, пыль и грязь часто скапливаются в щели объектива и в сочетании со смазкой создают тяжесть.
Вот и думаю, что пыльная грязь корпуса часто приводит к жесткости геликоида.
Однако я не знаю, очищаю ли я видимую часть.
Тогда, я думаю, что лучше подтвердить описание, правильно ли он работает, даже если некоторые масляные пятна на лепестке диафрагмы недопустимы.
для портрета
Мы использовали его несколько раз в портретной съемке, и этот объектив хорошо подходит для любой фотографии.
「Юпитер-9 85мм портрет. Ощущение фильма стало легким в обращении и естественным ореолом. *」
Вокруг ходил
Поскольку я смог отправиться в Асагаю, я хотел бы вернуться на линию Собу из Накано.
Вместо того, чтобы планировать от станции к станции, карта также немного изменилась в зависимости от атмосферы, которая менялась вокруг станции.
Город «Асагая» получает рекомендательную степень ★★★★★= 5
Это был город, где жили друзья, которые играли давным-давно, и было много посещений, но я не ходил как следует, а ходил только по этому время, чтобы увидеть доброту города.
Городской пейзаж с центром на длинной торговой улице кажется пригодным для жизни и очень красивым.
Есть много зданий, которые существуют с древних времен, и в них есть интересные предметы, которые имеют вкус.
Это Тайяки, но сложно понять?
Было бы неплохо еще немного прикрыть диафрагму. Интересно, выходит ли размытие глубже, чем я вижу в видоискателе.
Вот так в дороге жарится шашлык! Один за другим он выглядит как плесень, и кажется, что он «испечен!»
По сравнению с этим кажется, что общий шампур теплый.
Обычный 150 иен. Это немного дорого и стоит 300 иен, и это требует времени, но это жемчужина, которую вы хотите попробовать, чтобы зародиться в истории.
Кроме того, прогуляйтесь по городской улице, которая тянется от станции Асагая.
И улица, и погода были такими же мирными, как этот кот.
И узнайте, какое это странное место.
Кажется, чтобы улучшить подземный переход и собрать магазин аниме. Кажется, чтобы улучшить подземный переход и собрать аниме-магазин, связанный с ним.
Этот подземный переход продолжается от станции и кажется лицом новой Асагая на улице, где на переднем плане соединяются фешенебельные рестораны.
О фотоаппарате
Фотоаппарат : SONY a7
Выдержка : почти 1/1000
Качество изображения : raw
