Макро-объектив своими руками - Сделай сам

Макромир — мир, который сложно разглядеть невооруженным глазом и который всегда представлял особый интерес для фотографов. Чтобы иметь возможность запечатлеть все его красоты следует приобрести макрообъектив. Но что делать, если средства не позволяют, или вы просто неуверены стоит ли? В любом случае надо найти способ попробовать выяснить является ли макрофотография вашим жанром или нет. Конечно, можно одолжить объектив у друзей или в взять напрокат в фотомагазине Photopoint. Все это может занять много времени и полностью отбить желание. Чтобы этого не случилось, мы расскажем вам как можно просто и дешево сделать макрообъектив своими руками.

Для этого нам понадобится объектив (подойдет какой-нибудь самый простой и дешевый) и реверсивный макроадаптер. Реверсивный макроадаптер — это оборачивающие кольца, благодаря которым перевернутый объектив крепится к фотокамере и таким образом достигается макро эффект. Проблема в том, что этот адаптер довольно сложно найти, поэтому мы расскажем вам как можно собрать его самому.

Еще один важный момент:  у многих объективов есть рычаг, который управляет лепестками диафрагмы и который находится со стороны камеры. Чтобы использовать наш новый макрообъектив этот рычаг следует вручную поставить в нужное положение и зафиксировать спичкой или липкой лентой.

Чем лучше ваш объектив, тем более четкими получатся фотографии. Конечно он не сможет составить конкуренцию настоящему макрообъективу 399€, но все-таки вы сможете сделать много хороших фотографий.

  1. Вот два примера:
  2. Эта фотография сделана обычным объективом 18-55мм с максимальным приближением.
  3. Эта фотография сделана тем же объективом, но прикрепленным обратной стороной к корпусу при помощи реверсивного адаптера.

В Photopoint вы можете также пройти онлайн-курс макрофотографии. Подробнее тут.

Подписывайтесь на рассылку Photopoint, чтобы узнавать самые свежие новости и читать новые обзоры! Для подписки введите ваше имя и e-mail справа на странице.

  • Присоеденяйтесь к нашей группе на Vkontakte.ru

Источник: https://blog.photopoint.ee/ru/sdelay-sam-3-makroobaektiv

Макрообъектив своими руками. Создание макрообъектива

Как я делал макро объектив…
Дело было вечером – фотографировал часики в воде, понял, что на моем китовом 18-105mm при 45cm фокусировки (для 35mm) ничего хорошего не получится.

Потому в Интернете пришлось пересмотреть кучу макро-объективов (на самом деле на мой фотоаппарат их не так уж и много). Параметры замечательные – но цены чуть-чуть кусаются, потому в соседнем маркете прикупил пару линз для экспериментов. (фото ниже)

Подбор линз для эксперементов

Купленные линзы (на фото выше) характеризуются кратностью увеличения, в порядке слева на право 5, 6, 10, 6 и длинной фокуса, в порядке слева на право 90, 60, 50, 60 mm.

измерение дистанции до обьектива

Чтобы получить максимально приемлемое качество нужно расположить предмет на расстоянии меньше длины F (фокусного растояния). На рисунке показано, что объект я установил на расстоянии в 5cm.

Вид объекта через линзу

С такой расстановкой уже можно работать, получаем увеличение изображения на лицо. Осталось лишь сфотографировать. Это и делаем, устанавливаем нашу камеру, так что основная осевая линия совпадала у линзы и объектива и настраиваемся… (фото ниже)

Расстановка для съемки макро

  • При такой съемке уменьшается фокусное расстояние самого объектива (точнее возможность сфотографировать на меньшей дистанции).
  • Но такой метод вносит неудобства:
    1. Нужно выставлять линзу, предмет съемки и сам фотоаппарат
  • 2. Неудобно корректировать положения всех 3 частей сьемки

Потому было решено поэкспериментировать и сделать линзу в качестве насадки на объектив. Трудность заключалась в том, что диаметр линзы и объектива разные.

 В моем случае одна из линз была на пол сантиметра меньше  диаметра чем диаметр объектива (который составляет 67mm).

Потому я сделал следующую хитрость – отломал держатель линзы (какой был и какой стал можно увидеть на фото ниже), а разницу в диаметрах добавил обычным скотчем.

как делался обьектив

Наматывать советую таким образом, чтобы скотч и линза в оправе находились на столе, чтобы избежать скоса наматывания скотча.

Наматывания скотча на обьектив

При наматывании нужно было периодически проверять достаточно ли намотано.

вид обьектива с самодельной линзой

Делалось это достаточно просто – попыткой установить линзу на объектив. После нескольких попыток – все получилось.
После – осталось лишь срезать остаточный выступ скотча.

Срез остаточного скотча с линзы

Теперь можно было приступить к съемке.
При съемке уже отсутствовала проблема выставления композиции и параметров системы — все стало гениально просто – наведи и снимай.

Вот что получилось при таком эксперименте.

(Прошу заметить, что приведенные ниже 3 фото не кропнутые – то есть не скадрированные, а являются оригиналами, пережатыми в меньший размер с сохранением пропорций сторон).

Сим-карточка, снимок дисплея, снимок клавитаруры телефона (моего Nokia 7610 old)

тестирование — сим карточка

тестирование — снимок дисплея

тестирование — снимок клавиатуры телефона

Конечно, бесплатный сыр только в мышеловке потому скажу о минусах такой установки:
1. Очень большие хроматические абберации (которые практически не возможно вылечить программным хромодавом)
2. Ужасная дисторсия (которую можно полечить кадрированием центральной зоны фотографии)
3. Неудобство установки линзы

4. Невозможность фотографировать на расстояниях больших 2F линзы (с поправкой на обьектив)

Но, конечно есть и плюсы:
1. Дешевизна (поставленная линза стоит 8грн. 30. коп, что эквивалент 45 рублям, или 1 доллару)
2. Простота создания
3. Возможность творить «психоделические творения»

4. В критический момент можно все-таки сфотографировать ту мелочь, что нужно.

Выводы? Экспериментировать и еще раз экспериментировать!

П.С.  Оригинальный размер фото монитора можно посмотреть  здесь. Всем успехов!

Источник: http://radojuva.com/2010/08/macro-lens-handmade/

Простой макрообъектив своими руками

Многие начинающие фотографы хотят попробовать себя в макросъёмке, но не знают какое оборудование использовать. Специальные макрообъективы стоят дорого, но всё не так сложно на самом деле.

Достаточно легко можно сделать макрообъектив практически из любой оптики. Самый простой способ – это развернуть объектив передней линзой к байонету. Для фиксации можно приобрести специальное кольцо.

Такая система не имеет возможности фокусироваться и изменения значения диафрагмы.

Ещё один способ – это использование удлинительных колец. При желании их можно изготовить самостоятельно. Кольца без электроники стоят не дорого, но они также лишают возможности выполнять автоматическую фокусировку и управлять диафрагмой. Фокусировка выполняется приближением и отдалением объектива к объекту.

Также можно использовать макролинзы. Они вкручиваются перед передним элементом объектива на место фильтра. При этом все функции объектива сохраняются, но качество изображения из-за вмешательства в оптическую конструкцию снижается.

Хороший способ – это использование старой советской оптики. Объективы от дальномеров сами по себе на зеркальных камерах работают в макрорежиме. Также можно использовать для съёмки Гелиос или другую подобную оптику, но с ней придётся «поколдовать», прежде чем она начнёт давать нам нужное увеличение.

Как гласят законы оптики, чем больше диаметр передней линзы, тем меньше разрешение, то есть чёткость изображения при очень малом расстоянии до объекта. Именно поэтому микроскопы имеют такой маленький объектив.

Для использования непосредственно оптики от советской фототехники с резьбой М42 и М39 можно использовать адаптеры. Они продаются с байонетами для всех современных камер. При этом не все советские объективы имеют резьбу. Многие использовали специфичные крепления и их установить на современную камеру сложнее. Разберёмся как это можно сделать.

Если у вас есть сломанный или ненужный Гелиос 44 и Минитар-2, то из них можно сделать приличный макрообъектив. Для работы можно использовать и другую оптику, к примеру, от фотоаппаратов «Смена».

Также понадобится небольшой кусок чёрного листового пластика. Его толщина должна быть примерно 1 мм.

Краткий порядок действий такой:

  1. Вынимаем из неисправного Гелиоса линзы. Нам нужен только корпус.
  2. Вырезаем круг из пластика диаметром как резьба для фильтра. Круг должен плотно фиксироваться на месте светофильтра.
  3. В середине круга вырезаем отверстие таким диаметром, чтобы в нём плотно зафиксировался более маленький объектив. При необходимости объектив можно зафиксировать клеем или эпоксидной смолой.
  4. Собираем конструкцию.
  5. Осталось закрепить Гелиос в байонете камеры. Для этого придётся использовать переходник М42. Также переходник можно сделать самостоятельно из крышки для байонета.

Источник: https://www.takefoto.ru/articles/svoimi_rukami/1806_prostoy_makroobyektiv_svoimi_rukami

Превращаем ваш обычный объектив в макро своими руками

Ищете несложный проект на выходные для экспериментов с фотосъемкой? Тогда наверняка вас заинтересует это 4-минутное пошаговое руководство, где объясняется, как сделать удлиняющую трубу своими руками. Она позволит вести макросъемку, используя обычный объектив.

В удлиняющей трубке нет линз. Она нужна, чтобы удалить оптическую систему от фокальной плоскости фотоаппарата.

Если для работы вашей камеры не нужен электроконтакт между тушкой и объективом, вы сможете пользоваться таким приспособлением. По сути это незатейливая пластиковая трубка, на концах которой предусмотрены крепления.

Все, что нужно, чтобы создать простейшую удлиняющую трубку — это пластиковая труба нужного сечения с креплениями, позволяющими ей присоединяться к тушке и к объективу.

Воспользуйтесь калькулятором для макро удлиняющей трубки, чтобы определить, какая ее длина будет соответствовать вашим целям.

А вот фотоснимки, выполненные с использованием этого устройства:

Ремешок сумки для камеры.
Шариковая ручка.
Волосы человека
Иголки рождественской елки

Фотар в социальных сетях:

Источник: https://photar.ru/prevrashhaem-vash-obychnyj-obektiv-v-makro-svoimi-rukami/

фото-урок.ру

В этом разделе будут обсуждатьсф вопросы, связанные с выбором, покупкой, особенностями работы фотоаппаратов, вспышек и других инструментов фотографа.

Если просто пойти в магазин и купить первый попавшийся на глаза фотоаппарат, то можно потом горько пожалеть о таком опрометчивом выборе.

Как правильно выбрать фотоаппарат, на какие параметры ообратить особое внимание. Какой фотоаппарат будет оптимален для тех или иных условий съемки.

Какой фотоаппарат лучше? Как купить фотокамеру, бывшую в употреблении???

Ответы на многие вопросы Вы найдете в этом разделе сайта.

Объективы, фильтры, фотовспышки, штативы и многое другое, что необходимо фотографу во время съемок кроме фотокамеры.

В этом разделе будут появляться обзоры вновь появляющихся на рынке фотокамер. Если перед Вами стоит вопрос о том, какую фотокамеру купить, какой фотоаппарат лучше приобрести, приглашаю почитать эти материалы. Возможно, они покажутся Вам полезными.

Здесь Вы найдете уроки фотографирования

У профессиональнах фотографов много секретов, специальных навыков. В этом разделе Вы найдете много полезных советов. Надеемся, они помогут Вам улучшить качество Ваших фотоснимков и научат фотографировать красиво.

Этот раздел сайта создан специально для обсуждения работ фотографов любителей.

Многие фотографы считают свои работы безупречными и очень обижаются, когда кто-то указывает им на ошибки.

Другие наоборот хотят получить объективную оценку своих фотографий, указание на недочеты в съемке. Это прямой путь к перехода из разряда любителей в профессионалы.

Приглашаем Вас обсудить работы фотографов или прислать для обсуждения свои фото.

Для некоторых работ я записываю видеоуроки, как при помощи Adobe Photoshop можно улучшить качество фотографий.

Обещаю писать без занудства, живо и с юмором.

Главный редактор портала foto-urok.ruДмитрий Кашканов

Компьютерная обработка фотографий

Наверное вы уже поняли, что я очень много фотографирую. К сожалению, даже имея в руках профессиональную фототехнику, временами приходится прибегать к компьютерной обработке фотографий.

Оказалось, что эта тема очень интересует многих любителей и даже некоторых профессионалов от фотографии.

Я решил показать вам процесс обработки фото в программе Adobe Lightroom. Прошу понять меня правильно — я не буду УЧИТЬ вас, а просто покажу возможности. Ведь проблема состоит в том, что многие фотографы даже не подозревают насколько мощными стали средства обработки и какими отличными могут быть фотографии, которые уже, было, предназначались для корзины.

Приглашаю вас принять активное участие в работе блога. Вы можете прислать мне свои фотографии (только, разумеется, не все), а парочку. В одном из следующих выпусков я покажу как можно сделать ее более красивой.

Жду ваших писем по адресу Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. с темой «Для видеоблога».

Для того, чтобы получать фото хорошего качества зачастую недостаточно приобрести хороший профессиональный зеркальный фотоаппарат и набор объективов. Многие фотографы, имеющие обычные компактные фотомыльницы просто не знают, на что они способны на самом деле.

Главный секрет получения превосходных впечатляющих фотографий, который профессиональные фотографы тщательно скрывают от посторонних, то есть он нас с вами, это последующая компьютерная обработка фотографий. Доведение их до уровня шедевра.

Простой пример. Взгляните на эти изображения:

Вы думаете, что левое снято дешевой мыльницей, а правое профессиональной зеркалкой? Ошибаетесь: левая фотография — исходник с зеркалки. Правая — то, что получилось в результате компьютерной обработки в Adobe Photoshop.

Если Вы хотите, чтобы Ваши фотографии заиграли красками, стали четче, насыщеннее, контрастнее, Вам не обойтись без компьютера.

Приглашаю Вас познакомиться с видеокурсами, посвященными освоению компьютерной обработке изображений в графических редакторах.

Приглашаю вас познакомиться с нашим предложением по созданию виртуальных туров. Мы предоставляем данную услугу уже не первый год. За это время выполнены десятки проектов, отработана технология, накоплен опыт. Все это позволяет утверждать, что продукт, который вы получите, будет соответствовать самым взыскательным требованиям.

Позвольте более подробно рассказать о технологии, показать стоимость и образцы готовых работ.

С уважением, Дмитрий Кашканов

Создание фотоальбомов. Фотокниги

В этом разделе сайта я предлагаю вам услуги по созданию уникальных фотоальбомов, фотокниг на основе ваших фотографий.

Свадебные, юбилейные, выпускные фотоальбомы делались во все времена, только раньше это были старые добрые альбомы с бархотной обложкой, серыми листами с прорезями для фотографий, а теперь, с развитием фотопечатной техники альбомы очень изменились.

Современный фотоальбом это твердая обложка, как у книги, это красочные страницы, созданные из ваших фото и напечатанные на фотомашине целиком, включая фон. Это совершенно потрясающие цвета, эффекты, фоновые текстуры и фото в замысловатых рамочках, надписи, орнаменты по краям и… Да мало ли что еще можно придумать!

Предлагаю вам заказать свадебный, юбилейный, туристический, выпускной фотоальбом. В материалах этого раздела я покажу, какие варианты размеров, бумаги и оформления имеются в вашем распоряжении.

Особо хочу подчеркнуть, при оформлении фотоальбомов я не использую никаких специальных программ и шаблонов. Все рисуется руками, с чистого листа в графическом редакторе. Разумеется, есть фоновые рисунки, есть какие-то заготовки, но в фотоальбомах с моим дизайном вы не увидите глупых голубков, нелепых цветочков и неуместных вензелей.

Готовый фотоальбом будет доставлен и вручен вам лично! Я уже нарисовал достаточное их количество и ни разу (НИ РАЗУ!) не имел отрицательного отзыва. Почему?

Во-первых: я работаю только с проверенными фотопечатными центрами. На их профессиональных фотомашинах и оборудовании по сборке фотокниг просто не может получится халтура.

Во-вторых: мой 20-летний опыт работы с графикой и дизайном тоже чего-то стоит.

Итак, довольно слов! За дело!

Источник: http://foto-urok. ru/index.php?option=com_content&view=article&id=53&Itemid=117

Как сделать макрообъектив своими руками

  • В нижеприведенной краткой инструкции мы покажем вам, как использовать пустую гильзу от рулона туалетной бумаги в качестве удлинителя для превращения вашего стандартного 50 мм объектива в мощный макрообъектив.
  • Покупка макрообъектива может стоить вам немалых денег, при этом это очень узкоспециализированный объектив, который вы будете использовать всего лишь несколько раз в год.

Если же вы хотите приобрести опыт макросъёмки, не неся затрат на приобретение макрообъектива, вы можете, без особого труда, самостоятельно собрать собственный макрообъектив из имеющегося у вас стандартного объектива и подручных материалов. Мы, например, использовали для этих целей  Nikon 50mm f/1.4.

Обратите внимание, что для достижения результата вам придётся принести в жертву крышку корпуса камеры. Однако их легко купить и их стоимость не идёт ни в какое сравнение со стоимостью макрообъектива.

Основная суть нашей задумки в том, чтобы перевернуть объектив, разместив передний элемент объектива напротив камеры. Такое использование объектива «наизнанку» приведёт к тому, что  когда вы посмотрите в видоискатель камеры, увидите все окружающие предметы намного ближе. Поместите между камерой и объективом трубку и вы добьётесь еще большего увеличения​​.

Итак, сделаем макрообъектив своими руками!

Отрежьте от  гильзы рулона  туалетной бумаги кусок длиной  около 100 мм. Затем, обмотайте его изнутри чёрной неопреновой лентой, чтобы исключить возникновение просветов.

Если у вас нет чёрного неопрена, то вы можете использовать чёрную  бумагу.

Возьмите крышку корпуса и аккуратно прорежьте в ней отверстие, после этого поместите в него подготовленную вами трубку и надёжно закрепите при помощи изоленты.

Проверив надежность крепления трубки к крышке, установите объектив, развернув его так, чтобы передний элемент входил в трубку, после чего, закрепите его изолентой.

Установите камеру на штатив, а затем разместите объект съемки в кадре и наведите на него фокус.  На задней части объектива имеется небольшой рычажок, переместите  его чтобы закрыть диафрагму и закрепите в таком положении кусочком пластилина или жевательной резинки.

Установите камеру в режим  приоритета диафрагмы. В ответ на это, камера сообщит вам, что она настроилась на f/0. Затем установите таймер автоспуска, чтобы избежать дрожания или размытости изображения при съемке, и сделайте несколько пробных снимков. Проверьте полученный результат и, при необходимости, отрегулируйте рычаг диафрагмы закрепив его в новом положении пластилином или жевательной резинкой.

J. Meyer

Источник: http://spp-photo.ru/2014/04/17/toilet-paper-macro-lens/

Наблюдаем Луну или как сделать телескоп своими руками

Наблюдение звезд и других астрономических тел на небосклоне – процесс очень занимательный. Планеты Солнечной системы, спутники, созвездия, «падающие звезды» – все это лишь маленькая часть необозримой и до конца непознанной Вселенной. Наиболее хорошо видна Луна – ближайшее к нам космическое тело, если не считать созданные человеком искусственные спутники Земли. Однако даже Луну детально рассмотреть невооруженным глазом довольно непросто. Для этой цели человечеством изобретено специальное устройство – телескоп, который позволяет «приблизить» наблюдаемый объект и изучить его более подробно. Давайте попробуем разобраться, как можно своими руками сделать простейший телескоп.

Телескоп-рефрактор



Телескоп-рефлектор

Все оптические телескопы можно разделить на две группы: телескопы рефракторы, в которых используются линзы, преломляющие и тем самым собирающие свет, и телескопы-рефлекторы, в которых в качестве такого элемента используются зеркала. Своими руками проще сделать телескоп-рефрактор, так как для этого нужны собирающие линзы, которые найти нетрудно в отличие от специальных собирающих зеркал. Изготовлением такого телескопа с 50-кратным увеличением мы и займемся, для чего нам потребуется: плотная бумага (ватман), картон, черная краска, клей и две собирающие линзы.

Сначала разберемся в устройстве простейшего телескопа-рефрактора. Главная его часть – объектив – двояковыпуклая линза, находящаяся в передней части телескопа и собирающая излучение. Основными его характеристиками являются: диаметр объектива (апертура) , чем больше апертура, тем больше телескоп собирает излучения, то есть больше его разрешающая способность, и, как следствие, можно использовать большие увеличения; фокусное расстояние объектива  . Другая важная часть телескопа – окуляр. Увеличение телескопа рассчитывается как величина, равная отношению фокусного расстояния объектива  к фокусному расстоянию окуляра ¸ и выражается в кратах:

.

Кроме того существует такое понятие как максимальное полезное увеличение телескопа, которое равно удвоенному значению диаметра объектива , выраженного в миллиметрах. Делать телескоп с бόльшим увеличением не имеет смысла, так как новых деталей, скорее всего, увидеть не удастся, а общая яркость изображения существенно снизится. Таким образом, если нужно сделать телескоп с 50-кратным увеличением, то диаметр объектива должен быть не меньше 25 мм. Но небольшой диаметр уменьшает разрешающую способность, поэтому для 50-кратного телескопа целесообразно использовать объектив диаметром 60 мм.

Минимальное значение полезного увеличения телескопа определяется диаметром его окуляра , который не должен превышать диаметр полностью раскрывшегося зрачка глаза наблюдателя, иначе не весь собранный телескопом свет попадет в глаз и будет потерян. Максимальный диаметр зрачка глаза наблюдателя обычно составляет 5-7 мм, поэтому минимальное полезное увеличение составляет 10 крат (апертура, умноженная на 0,15).

Приступаем непосредственно к изготовлению телескопа. Сделать телескоп из ватмана больших размеров не получится, так как ватман не обладает достаточной жесткостью, что приведет к проблемам с настройкой телескопа. Оптимальный размер составляет примерно около 1м. Следовательно, фокусное расстояние объектива тоже должно быть около 1м, что соответствует оптической силе +1дптр. Для объектива нужно сделать из ватмана трубу длиной 60-65 см и диаметром, соответствующим диаметру линзы объектива (6 см). Внутреннюю часть трубы следует перед склеиванием покрасить в черный цвет, чтобы в окуляр не попадало лишнее излучение. Линзу в трубе объектива можно закрепить при помощи двух вырезанных из картона ободков с зубчиками.

Для окуляра нужно сделать трубу длиной 50-55 см. Соединение между собой труб объектива и окуляра также осуществляется при помощи картонных ободков, позволяющих трубе окуляра двигаться относительно трубы объектива с применением небольшого усилия. Чтобы обеспечить 50-кратное увеличение телескопа, линза окуляра должна иметь фокусное расстояние 2-3 см.

Получившийся телескоп обладает одним недостатком – он дает перевернутое изображение. Чтобы это исправить, потребуется еще одна собирающая линза, имеющая такое же фокусное расстояние, что и линза окуляра. Дополнительную линзу нужно установить в трубу окуляра.

При изготовлении телескопа также следует учитывать, что у телескопов с большим увеличением сильнее проявляются различные дифракционные явления, что значительно ухудшает видимость. Подобное увеличение обычно используется для наблюдения деталей дисков планет и Луны, а также при наблюдении двойных звезд. Поэтому для снижения этого эффекта нужна диафрагма (черная пластина с отверстием диаметра 2 – 3 см), которая размещается в том месте, где лучи от объектива сходятся в фокусе. После этого усовершенствования изображение станет менее ярким, но более четким.

По предложенному методу мы предлагаем вам решить задачу:

Какими должны быть основные параметры телескопа, имеющего 100-кратное увеличение?

Автор: Матвеев К.В., методист ГМЦ ДО г. Москвы

Фишай своими руками

     Фишай-объектив ("Рыбий глаз") - широкоугольный объектив, имеющий угол изображения, близкий к 180° или больший. Практическая польза таких объективов в том, что ты можешь вложить больше смысла и информации в свои снимки с помощью фишай. К примеру, фишай очень удобен для ландшафтной фотографии, спортивных мероприятий или съёмки ночного неба.



    Что нам потребуется:

  • Цифровой фотоаппарат
  • Пара старых очков, которые не будет жалко, коненчо. Линзы должны быть положительными, т.е. для дальнозорких людей. Чем толще будут линзы, тем лучше
  • Изолента, с помощью которой всё будет скреплено



     Ты будешь приятно удивлён, как просто сделать fisheye своими руками! Нужно всего-то прикрепить линзы от очков к фотоаппарату.



     Шаг первый: отсоединяем линзы от очков. Извинись перед бабушкой, если она вдруг увидит, как ты изничтожаешь её любимые очки.







     Шаг второй: отрезаем два куска изоленты достаточной длины, чтобы обклеить линзы и осталось для крепления к фотоаппарату:







      Шаг третий: свободной частью изоленты прикрепляем наш новомодный объектив фишай на объектив фотоаппарата. Крепим линзы так, чтобы они прилегали плотно!







      Вот и готово! При фотографировании с полученным Fisheye устанавливайте минимальный zoom у собственного объектива фотоаппарата. Не пугайтесь: фишай не позволит автоматически сфокусироваться вашему фотоаппарату, поэтому фокусировка будет бесконечной. Для избежания этого отключите автофокус у своего фотоаппарата.



    Ну а теперь результаты:









    Вот серия фотографий на Flickr, сделанная с помощью самодельных fisheye объективов.



    Если же вам стало жалко бабушкины очки или не знаете где продаётся изолента, то у вас есть прекрасная возможность купить Fisheye для вашего телефона у нас!





    Читайте также:

  1.  Эффект Камеры Безопасности
  2. Сделай собственный 3D фотоаппарат
  3. Создание полярных панорам
  4. Создание фото коллажей

Как сделать подзорную трубу своими руками и насколько это сложно

Может ли получиться подзорная труба своими руками в домашних условиях? Конечно, сейчас в магазине можно купить любую оптику, но если вы хотите порадовать себя и своего ребёнка, изготовить такую поделку дома вполне реально. Главное — иметь под рукой подходящие линзы (стёкла) и изучить принцип работы простой трубы для наблюдений.

Начинаем работу!

Итак, в конструкцию самой простой увеличительной трубы входят два стекла (или линзы). Одна будет выполнять роль объектива, а из второй мы сделаем окуляр. Оба стёклышка должны быть двояковыпуклыми, а вычислять увеличение прибора следует согласно отношению расстояний фокусов окуляра (f) и объектива (F). Это выглядит так: K = F/f .

Осталось разыскать подходящие линзы. Если у вас есть много ненужных вещей на чердаке или в гараже, это значительно упростит поставленную задачу. Чем больше разных стёкол вы обнаружите, тем больше шансов, что их получится «подогнать» согласно простой оптической конструкции вашей трубы.

Самый лучший вариант — стёкла от старых очков, желательно круглого формата, чтобы не было необходимости дополнительно их обрабатывать. Также подойдут:

  • стёкла от часовых луп;
  • линзы от старых фотоаппаратов;
  • стекло от кинопроектора и т.  д.

Как провести измерения?

Как только вы наберёте «солидный» линзовый запас, нужно будет провести несколько замеров. Ваша задача — чтобы расстояние фокуса объектива трубы было больше, а расстояние фокуса окуляра — поменьше.

Как сделать подзорную трубу своими руками, чтобы измерения были верными? Первым делом, направьте линзу на любой предмет, излучающий свет (например, на настольную лампу или настенное бра). Поместите за стёклышко белое полотно в виде обычного листа бумаги или картона. Постепенно передвигайте его рядом со стеклом, наблюдая за качеством изображения. Дождитесь, пока картинка лампочки не станет чёткой. В «идеале» она выглядит маленькой и перевёрнутой.

Теперь возьмите линейку и замерьте расстояние от стёклышка до белого листка. Так получается искомый фокус. Для того чтобы провести вычисления максимально точно, понадобится помощник. Кстати, к процессу изготовления домашней подзорной трубы можно привлечь и ребёнка, который с удовольствием поможет в работе, а заодно многому научится.

Таким образом происходит простая подборка и объектива, и окуляра. После того как подбор линз и все измерения будут закончены, приступайте к сборке оптической конструкции. Вначале нужно взять одной рукой линзу для объектива, а другой — линзу для окуляра и рассмотреть какой-нибудь объект через оба стекла. Лучше, если он будет удалён от вас на несколько метров, но не забывайте о том, что наводить стёкла прямо на Солнце опасно для зрения.

Аккуратно перемещайте объектив и окуляр так, чтобы их условная оптическая ось оставалась примерно на одном месте. Так вы добьётесь максимально чёткой картинки.

Как правильно ориентировать картинку?

Итак, у вас получается увеличенная, но перевёрнутая вверх ногами картинка. Искомая система оптики, дающая лучший результат, у вас уже есть, а «повернуть» изображение в правильное положение вам помогут ещё одна или пара линз. Подбирать их нужно, ориентируясь на параметры окуляра.

Можно сконструировать «оборотку» с помощью одного соосного дополнительного стекла. Для этого его надо поместить на расстоянии около 2f от окуляра. Более сложная оборачивающая система, состоящая из двух соосных линз, у вас получится, если вы расположите их на одинаковых расстояниях от окуляра (f).

Собираем готовую трубу

Теперь можно начать собирать трубу. Из плотных листов ватмана сверните два тубуса для окуляра и объектива и скрепите их прочными резинками. Стёкла, помещённые внутрь тубусов, зафиксируйте пластилином. Перед тем как окончательно собрать конструкцию, не забудьте выкрасить внутреннюю сторону листов ватмана сплошной чёрной краской, чтобы исключить внешнюю засветку.

Как самому сделать телескоп – мощное самодельное устройство типа рефлектора Кеплера своими руками

Предлагаем изготовить качественный и очень дешевый самодельный телескоп для начинающих астрономов. Вам потребуется не более 15 евро, чтобы купить линзы, при этом вы получите превосходное, профессиональное изображение. С помощью этого мощного телескопа вы сможете разглядывать, словно глобус, Юпитер и Венеру, сможете рассмотреть кольца Сатурна, сотни кратеров и других объектов на поверхности Луны. Изучая небо в ясную погоду, вы даже можете увидеть четыре крупнейшие спутника Юпитера (галилеевы луны).

Шаг 1: Линзы и их параметры

Телескоп представляет собой небольшой рефрактор Кеплера. Он дает увеличение примерно в 20 раз, что достаточно для начала астрономических наблюдений за небесными телами. Изображение в нем будет перевернутым, поэтому не рекомендуется использовать его в качестве подзорной трубы для наблюдения за земными объектами.

Повернуть изображение с головы на ноги можно, применив в конструкции плюсовые (положительные) линзы, но качество изображения всегда будет ухудшаться при использовании дополнительных оптических элементов. Для астрономов не так существенен переворот объектов, т.к. всегда предпочтительнее четкие и контрастные изображения, а в космических масштабах нет никакого смысла в земных направлениях.

Наиболее важными частями телескопа являются линзы. Возможно, вам хотелось бы использовать простые стекла от очков, пылящихся в старых коробках на чердаке, но есть две причины, по которым следует избегать этого. Во-первых, вы никогда не узнаете точный фокус и вряд ли сможете подобрать стекла с оптимальными параметрами для постройки телескопа. Вторая причина, это жесткие факторы оптики: обычные стекла от очков или лупы не могут передавать изображение объекта без искажений.

У таких линз присутствуют две очень серьезные проблемы: сферическая и хроматическая аберрации (даже одна из них может полностью испортить изображение, но эти искажения всегда присутствуют вместе). Поэтому, любая попытка построить телескоп с линзами от очков или обычными лупами, заканчивается разочарованием, когда наблюдатель пытается разглядеть в такое устройство звезду или планету. Объект в таком телескопе виден как нечеткое радужное пятно, на котором невозможно разглядеть какие-либо четкие детали. Поэтому, если вы решили создать свой собственный маленький телескоп, не используйте простые линзы, а следуйте этой инструкции, и у вас будет недорогой, полупрофессиональный инструмент.

Для хорошего телескопа оптимальным выбором будут ахроматы. Ахромат состоит из двух (собирательной и рассеивающей) линз. Они изготовлены из неодинаковых по дисперсии света сортов оптического стекла, что почти полностью нейтрализует хроматическую аберрацию. Ахроматы начального уровня склеены (известны как «склеенные ахроматы») и передают очень четкое изображение при использовании их в телескопах. Вы должны раздобыть себе такие линзы, чтобы построить телескоп с превосходной видимостью.

Данные линзы можете найти в продаже в интернет-магазинах. Чтобы собрать телескоп своими руками вам понадобятся три линзы. Две одинакового размера, а третья – большего размера. Теперь рассмотрим устройство рефрактора Кеплера.

Шаг 2: Рефрактор Кеплера

На рисунке представлена схема очень старого и очень простого способа увеличения удаленных объектов. Параллельные лучи света от объекта достигают большой линзы объектива с большим фокусным расстоянием, преломляются и сходятся в точке фокусировки, далее они попадают в короткофокусный окуляр малого диаметра, который увеличивает изображение. Большая линза – это объектив, маленькая – окуляр. Сложенные вместе длины фокусных расстояний объектива и окуляра составляют длину телескопа, а соотношение линз – его увеличение. Если вы соедините две одинаковые ахроматические линзы, как показано на рисунке, вы получите отличный окуляр с двойным увеличением, названный окуляром Plossl. Таким образом, мы используем в проекте 3:

Объектив (5 евро): фокусное расстояние 250 мм, диаметр 30 мм, арт. №: 569.OAL – это число, по которому вы можете идентифицировать линзу объектива.

Информацию по этой линзе вы можете прочитать на сайте AstroMedia.

Для проекта вам потребуется одна такая линза.

Окуляр (4,6 евро): фокусное расстояние 26,5 мм, диаметр 18 мм, арт. №: 551.OAL – по этому числу вы сможете идентифицировать линзу окуляра.

С информацией по линзе можете ознакомиться здесь: AstroMedia.

Вам потребуется две линзы для окуляра Plossl. Для простого окуляра с увеличением 10х будет достаточно одной такой линзы.

Шаг 3: Материалы и инструмент

Кроме линз, вам дополнительно потребуются несколько недефицитных деталей.

Материалы, которые вам понадобятся:

  • Три ахроматические линзы, описанные выше.
  • Труба от пылесоса, пластмассовая или металлическая (длиной 26-27 см).
  • Старая толстая ручка или небольшая пластмассовая трубка (длиной 5-6 см).
  • Две стандартные пластмассовые пробки от пластиковых бутылок.
  • Лист черного картона (не глянцевый!)
  • Изоляционная лента.
  • Несколько картонных полосок.

Инструмент:

  • Нож или ножницы.
  • Липкая лента и немного жидкого клея.

Шаг 4: Собираем главную трубу

Трубу для телескопа можно использовать от старого пылесоса. Ее наружный диаметр составляет 30 мм, но с одной стороны этой трубы, есть утолщение, внутренний диаметр которого более 30 мм. Это идеально подходит для установки линзы объектива, и еще остается небольшая кромка перед объективом – эта кромка будет служить козырьком для защиты от окружающего света.

Трубка меньшего размера (как видно на фото) – это труба окуляра. Она будет скользить в основной трубе. Внутрь труб вставьте предварительно вырезанные отрезки из черного картона, чтобы исключить нежелательные блики внутри их.

Обрежьте большую трубу до требуемой длины (27-28 см), скрутите в трубку деталь из черного картона и вставьте в главную трубу на расстоянии 20 см от широкого конца. Затем попробуйте вставить линзу объектива – она должна легко входить. Теперь у вас есть труба с черной внутренней поверхностью.

Возьмите две пробки от пластиковых бутылок и аккуратно обрежьте их края, чтобы получились два пластмассовых кольца. Эти кольца будут стопорить линзу объектива без использования клея. Отрежьте от колец небольшие участки, чтобы можно было их согнуть при установке.

Вставьте одно такое кольцо до конца в широкий конец трубы. Убедитесь, что кольцо стоит ровно. Теперь осторожно вставьте большую линзу (30 мм) выпуклой стороной наружу и застопорьте ее вторым кольцом. Это кольцо вы можете зафиксировать небольшим количеством клея (клей не должен попасть на линзу!). Допускается небольшое перемещение линзы между двумя кольцами. Будьте внимательны: линза должна быть обращена выпуклой стороной к небу. Сборка основной трубы почти завершена.

Шаг 5: Собираем трубу окуляра

Трубка окуляра будет немного отличаться от основной. Найдите какую-либо пластмассовую трубку с внутренним диаметром 20 мм и длиной не менее 5 см. Затем возьмите две маленькие линзы для окуляра, установите их выпуклыми сторонами друг к другу (см. фото). Это очень важная часть. Проделав такой трюк, мы получим очень эффективный окуляр Plossl. Расстояние между этими линзами должно быть не более 1-2 мм.

Теперь необходимо смотать установленные таким образом линзы изолентой; при этом нельзя позволять линзам сдвинуться или наклониться. Здесь очень важно сохранить осевую симметрию. Намотайте изоленты столько, чтобы линзы плотно вошли в трубку окуляра и установите их с самого края трубки.

Делаем диафрагму. Если вы хотите сделать профессиональный окуляр с четким изображением, то перед его сборкой изготовьте из картона 4 кольца наружным диаметром равным диаметру линз, и внутренним диаметром 12-14 мм. Установите их вместе с линзами следующим образом (слева-направо): кольцо – линза выпуклой стороной вправо – два кольца – линза выпуклой стороной влево – кольцо. Последнее кольцо может иметь меньший внутренний диаметр (приблизительно 10 мм). С помощью такой диафрагмы поле обзора будет немного уменьшено, но при этом края изображения будут более резкими.

Размеры отверстий колец необходимо подобрать экспериментально до окончательной сборки.

Края внутренних отверстий колец диафрагмы должны быть идеально ровными, иначе все неровности будут видны на изображении. Эту проблему можно решить, если использовать пробойник для изготовления колец. Здесь вам придется поэкспериментировать. Попробуйте подобрать металлическую шайбу подходящего размера и использовать ее в качестве диафрагмы. Придумайте, что еще можно использовать.

ОБХОДИМСЯ БЕЗ ОКУЛЯРА PLOSSL.

Если хотите сэкономить деньги, можете изготовить простой окуляр. В этом случае вам нужно будет купить только одну маленькую линзу. При этом кратность увеличения уменьшится вдвое, примерно до 10х. Даже такого увеличения будет достаточно, чтобы разглядеть кратеры на Луне (но не на Юпитере или Сатурне). Если вы решите сделать такой окуляр, то линзу нужно установить выпуклой стороной к вашему глазу.

Шаг 6: Финальные шаги

Телескоп почти готов. Осталось сделать только одну маленькую деталь: установить трубку окуляра в основную трубу так, чтобы она в тугую двигалась внутри ее. Для этого приклейте 3 маленькие полоски из многослойного картона изнутри свободного конца основной трубы. Предварительно сложите полоски пополам в виде буквы «V». Затем осторожно вставьте маленькую трубку в большую и попытайтесь сфокусировать изображение. Если вы все сделали правильно, то должны наблюдать перевернутое изображение объектов в очень хорошем качестве (если не были установлены кольца в окуляр, то изображение будет с размытыми краями).

Если вы не сможете настроить четкое изображение, перемещая трубку окуляра, возможно, что ваша труба или слишком длинная, или слишком короткая. В этом случае посчитайте расстояние между линзами: фокус объектива (25 см) прибавляем к фокусному расстоянию окуляра (1,4 см). Попробуйте немного вытащить линзы окуляра из маленькой трубки (вот почему их нельзя приклеивать), или отрезать немного от основной трубы со стороны окуляра, или же использовать более длинную трубку окуляра (более, чем рекомендуемые 5-6 см). При использовании однолинзового окуляра, помните, что его фокус будет составлять 2,6 см.

Шаг 7: Вперед, к звездам!

Наш телескоп (с окуляром Plossl) имеет серьезное увеличение, поэтому вы вряд ли сможете пользоваться им, просто держа в руках. Установите его на штатив для фотокамеры, чтобы было легче прицеливаться, или прижмите телескоп к стене. Лучше все-таки со штатива, т.к. спутники Юпитера вы точно не сможете разглядеть держа телескоп в руках. Посмотрите на поверхность Луны, это удивительно!

Попробуйте построить второй телескоп, используя акриловые линзы и обратите внимание на разницу.

Ваш телескоп является неплохим инструментом для наблюдения за звездами. Единственное отличие от профессиональных телескопов, это небольшой диаметр его объектива (и, следовательно, его слабая способность собирать свет). Если вы хотите создать действительно серьезную вещь с кратностью увеличения 60-80х, нужен объектив диаметром 60-70 мм, и здесь уже пятью евро вам не обойтись. Зато с помощью 70-миллиметрового телескопа вы сможете наблюдать множество небесных тел, которые невидимы невооруженным глазом (звездные скопления, яркие галактики, кольца Сатурна, поверхность Юпитера и многое другое…).

Между прочим, самый совершенный телескоп Галилея был хуже, чем этот (меньший угол обзора, более слабая оптика). Гордитесь своим творением!

Мастерим подзорную трубу своими руками

Подзорная труба своими руками!

Подзорная труба имеет многовековую историю. На протяжение десятков столетий этот предмет позволял осуществлять наблюдение за объектами большой дальности. Сколько новых географических открытий обязано этому оптическому устройству! В век продвинутых технологий оно не утратило своей практической ценности. Специализированный рынок в изобилии предлагает всевозможные варианты современных оптических устройств. Вовсе не обязательно тратить на них деньги. Ниже мы расскажем о том, как происходит изготовление подзорной трубы в домашних условиях.

Творческий процесс

Перед тем, как приступить к работе, необходимо приобрести комплектующие для будущего оптического устройства. Вам понадобятся:

  • пара линз;
  • плотный картон;
  • эпоксидная смола или клей на основе нитроцеллюлозы;
  • черный матовый краситель;
  • шаблон из дерева;
  • полиэтилен;
  • скотч;
  • ножницы;
  • линейка;
  • кисть для нанесения клея;
  • простой карандаш.

Видеообзор подзорная труба своими руками

Изготовление подзорной трубы в домашних условиях требует некоторой подготовки, понимания принципов работы данного оптического устройства. Как и заводская, самодельная труба состоит из двух и более мобильных частей, регулирующих расстояние между объективом, окуляром. Адекватная работа требует обязательного соблюдения оптической оси. Поэтому выдвижные части должны плотно прилегать одна к другой.

В качестве линз вполне можно использовать стекла для очков. Диоптрии должны быть разноплановыми. Выбирайте положительную линзу диаметром 5 см, значением 6 диоптрий. Диаметр отрицательной линзы со значением 21 диоптрия, не должен превосходить 3 см. Можно использовать длиннофокусный объектив от отслужившего свой век фотоаппарата, старую лупу.

Положительная линза используется в качестве периферийного объектива, а отрицательная, именуемая окуляром, располагается ближе к глазу. Вместо отрицательной линзы можно использовать короткофокусную положительную. Но в этом случае длину трубы следует увеличить, изображение будет перевернутым.

Чтобы избежать риска запотевания внутренней полости, следует обратить внимание на герметичность трубы. Не рекомендуется увлекаться большими увеличениями. В самодельном оптическом устройстве мощные линзы могут существенно снизить качество изображения.

Алгоритм действий

  1. Диаметр деревянной заготовки в виде цилиндра должен быть идентичен диаметру отрицательной линзы. Один слой полиэтилена закрепляется на болванке с помощью скотча.
  2. Обильно используя клей, необходимо слоями намотать трубу из бумаги, длинной 126 мм. Обратите внимание, что диаметр наружного отверстия должен соответствовать диаметру положительной линзы. Как только клей подсохнет, можно снимать трубу с деревянного шаблона.
  3. Труба приняла окончательную форму? Обмотайте ее полиэтиленом, закрепите скотчем. Повторяем манипуляции с бумагой и клеем до тех пор, пока толщина стенок не будет равна 3-4 мм. Длина остается прежней, составляет 126 мм. После высыхания клея, разъединяем заготовки.
  4. После удаления полиэтилена, вставляем внутренний цилиндр во внешний, заготовка готова. Самодельная подзорная труба своими руками должна плотно прилегать друг к другу. По необходимости плотность деталей из картона можно увеличить за счет наклеивания дополнительных слоев. Как только необходимая степень прилегания достигнута, нужно разъединить цилиндры, нанести на внутреннюю поверхность черный матовый краситель. Оставьте сушиться.
  5. Наступило время приготовить окуляр. Для этого понадобятся пара одинаковых колец из бумаги, толщиной 2 мм, высотой 3 мм. Обратите внимание: их диаметр равен диаметру внутренней трубы. Кольца можно изготовить из черной бумаги или покрасить в черный цвет позже.
  6. Собираем окуляр. Для этого на внутреннюю поверхность малого цилиндра наносим клей. Вставляем кольцо, меньшую по диаметру линзу. Затем устанавливаем еще одно кольцо. Ждем высыхания.
  7. Приступаем к работе над объективом и наша подзорная труба своими руками почти готова. Заготавливаем еще пару колец, круг из бумаги. На этот раз их диаметр равен диаметру большой линзы. Внутри круга создаем отверстие диаметром 3 см, исполняющее роль диафрагмы. Приклеиваем круг к торцу одного из колец, предварительно окрашенных черной краской. Данную заготовку располагаем в цилиндре таким образом, чтобы круг был обращен внутрь.
  8. Устанавливаем линзу, второе кольцо. Ждем полного высыхания. Соединяем цилиндры.
  9. Труба готова. Наводим резкость.

Подведем итог! Подзорная труба своими руками и ее изготовление, требует много усидчивости, и еще больше аккуратности. Проявив старания можно создать красивое и полезное оптическое устройство, которое не только сослужит хорошую службу, но принесет истинное удовлетворение!

Если же, изготовить зрительную трубу самостоятельно, у вас не получилось, рекомендуем перейти в раздел зрительные трубы и выбрать подходящую модель.

Микроскоп своими руками пошаговая инструкция с увеличение x200

В статье расскажем как сделать как сделать микроскоп своими руками с увеличением х200, пошаговая инструкция и результатами экспериментов: луковая кожица, кровь, лист.

Здравствуйте! все, вы когда-нибудь мечтали исследовать микроскопический мир? Могу поспорить, что большинство из вас скажет ДА! Но инструменты, которые требуются, очень дорогие. Но есть решение, которое дает достойные результаты, которое будет стоить всего несколько долларов. Микроскопы используют линзы высокой мощности, чтобы сделать изображение с большим увеличением. Просто если у нас есть мощный объектив мы сможем это сделать. В обычных микроскопах изображение сфокусировано прямо на наших глазах. Это требует очень сложной конструкции линзы. Используя смартфон и мощный объектив, мы можем сделать это очень простым способом. Просто нужно держать объектив перед камерой смартфона, прикасаясь друг к другу. Затем через камеру вы можете увидеть сильно увеличенное изображение. Но для того, чтобы постоянно наблюдать за образцом, мы должны создать установку. Итак, давайте приступим!

Подготовка объектива

В этом проекте мы используем линзы высокой мощности, эти линзы очень дороги на рынке. Но мы можем найти их в головке устройства чтения DVD / CD. На самом деле они обладают высокой способностью увеличения для считывания записанных данных в микромасштабе.

Как показано на изображениях, безопасно снимите линзу с ридера. Даже небольшая царапина испортит его.

Материалы и инструменты

В этом проекте мы собираемся использовать объектив высокой мощности, который можно найти в DVD/CD-ридере с камерой смартфона, чтобы получить сильно увеличенное изображение. В списке материалов я упомянул медную доску, она понадобится для подставки под смартфон. Можно использовать любой материал.

Материалы:

1. 1/2 дюйма ПВХ трубы (около 20 см)

2. Стеклянный лист — около 25 см х 16 см

3. 2 мм диаметром 1 ‘1/2 дюйма длиной гайки и болта

4. Медная доска или Акрил

5. Объектив от DVD/CD-ридера

6. Акриловый клей

Инструменты:

1. Ножовочная пила

2. Сверло 2 мм

3. Горячий клеевой пистолет

Платформа для телефона

Чтобы получить четкое представление об образце, нам нужно, чтобы вся установка была устойчивой. Для этого мы используем медный лист, чтобы он соответствовал смартфону. Размеры листа будут всего на 2 мм больше, чем у смартфона по длине и ширине

Теперь у нас есть платформа, которая подходит для нашего смартфона. Следующий шаг — сделать отверстия для объектива и четыре винта. Перед этим я должен кое-что рассказать о дизайне. Для держателя телефона требуется механизм, позволяющий идеально сфокусировать установку на наблюдаемом образце. Для этого я буду использовать четыре винта, которые позволят изменить расстояние между линзой и образцом. Эти винты будут размещены в четырех углах платы держателя. При сверлении отверстия для камеры уделите время и отметьте точку, где находится камера.

После сверления отверстий самое время поместить четыре гайки болтов в углы. С помощью сильного клея поместите их идеально выровненными. Следите за тем, чтобы клей не пролился на резьбу винтов.

После установки четырех гаек самое время разместить линзу. Перед установкой линзы очистите неровные края просверленного отверстия. Затем поместите линзу на просверленное отверстие. 2 мм отверстие идеально облегают линзу и она не падает. Затем приклейте линзу небольшим количеством клея. Это очень сложная часть. Будьте осторожны, любое крошечное смещение может привести к ложному результату. Подставка для телефона готова!

Создание подиума для микроскопа

До этого момента мы завершили держатель. Итак, теперь нам нужна подиум для образца. Я выбрал стеклянную пластину для этой цели. Это позволяет помещать образец непосредственно на подиум. В то время как смартфон может свободно перемещаться и наблюдать любую часть образца. Это может немного запутать вас, но это будет ясно на изображениях.

Для того, чтобы видеть через этот микроскоп, нам нужно освещение. Чтобы освободить место для освещения, я поднял сцену с помощью четырех труб из ПВХ, нарезанных на одинаковую длину около 5 см. Затем мы устанавливаем метод освещения под стеклянной сценой. В моем случае Я использую фонарик телефона. Это легко и идеально подходит для этого проекта. Я испробовал много источников света, но смартфон-фонарик дал лучшие результаты.

Проверяем наш самодельный микроскоп

Теперь у нас есть готовый микроскоп. Посмотрим, как с этим работать. Прежде всего мы должны сбалансировать платформу телефона. Для этого, повернув четыре винта, вы можете изменить высоту держателя телефона. Держите высоту примерно на 2-3 мм. Хорошо, теперь вы должны поместить камеру вашего телефона идеально выровненной с объективом на платформе телефона. Это можно сделать, включив приложение камеры и выровняв его до получения идеального изображения.

После этого нам нужен образец для наблюдения. Как вы можете видеть на изображении, я поместил 2 луковичные ткани. Поскольку у нас достаточно места, можно разместить более одного образца. Затем включите вспышку. Теперь вы можете сдвинуть платформу телефона на стекло, пока изображение с камеры не покажет сфокусированное изображение ткани. Фокусировка может быть выполнена с помощью двух винтов, которые наиболее близко расположены к камере.

Результаты экспериментов под самодельным микроскопом

Вы не поверите результатам этого микроскопа. Трудно поверить, что возможно получить такие результаты с помощью этого простого микроскопа DIY. Примерно увеличение составляет около 200x. Ниже будут результаты под данным самодельным микроскопом.

Луковая кожица под микроскопом

клеточные стенки и ядрышки хорошо видны.

Верхний слой эпидермиса листа под микроскопом

Клетка крови под микроскопом своими руками

Клетки крови кажутся красными, когда они слипаются. В распределенном виде они могут быть видны как маленькие пузырьки или рыбья икра.

Самодельный объектив камеры

- William Easdown

Время чтения: 3 минуты

Я хотел сделать свой собственный объектив камеры на некоторое время, так как идея управления светом для получения фокусного расстояния, диафрагмы и аберраций заинтриговала меня. Первоначально меня вдохновило это видео от Матье Стерна, где он берет один элемент объектива, проектирует и распечатывает на 3D-принтере ствол, чтобы сделать из него простой объектив для своей камеры.

Хотя я, безусловно, уважал объектив Матье и был впечатлен его результатами, я подумал, что хочу сделать что-то более сложное.Это позволило бы мне

  • значительно уменьшить аберрации и искажения за счет использования нескольких линз,
  • узнать много нового о конструкции оптических систем,
  • узнать о проектировании, производстве и сборке осевых узлов, таких как линзы, а
  • получил больше полезных навыков в моем любимом программном обеспечении САПР, Autodesk Fusion 360, особенно когда дело дошло до CAM.

Однако, немного поискав, я наткнулся на это видео от Матса Вернерссона, где он демонстрирует невероятное мастерство, создавая свой собственный объектив с нуля, включая сам шлифовку элементов объектива.

Я был действительно поражен, когда увидел это видео. Увидев объектив на миниатюре, я действительно подумал бы, что это коммерческий объектив, если бы на нем не было названия компании. Уровень преданности делу, проявленный к проекту, должен был быть огромным: Матс даже делал машины для заземления его линз.

Я также был поражен тем, как Матс повернул собственную оправу для своего объектива, когда несколько частей объединились, чтобы сформировать единое тело.Увидев, как из сырых алюминиевых заготовок вырезают детали, я действительно хотел узнать больше о проектировании и производстве таких деталей и о том, как они собираются.

Его анодирование деталей своими руками и мелкие детали в нумерации диафрагмы и колец фокусировки были действительно вишенками на торте. В целом, я был потрясен уровнем тщательности при проектировании и производстве этого объектива, а полученные изображения выглядели потрясающе.

Хотя я знал, что проектирование и производство объективов, соответствующих этому стандарту, определенно были выше моих возможностей.Вместо этого я решил придумать линзу где-нибудь между Матье и Матсом. Эта идея легла в основу моего следующего проекта.

Я надеюсь создать объектив для портретной съемки или фотографий, где вы хотите, чтобы изображение было похоже на то, что вы видите своим глазом, с точки зрения фокусного расстояния. По этой причине я буду стремиться к фокусному расстоянию около 31 мм. Принимая во внимание кроп-фактор 1,6-кратного сенсора APS-C в моей камере, это даст фокусное расстояние, эквивалентное съемке на 50 мм на полнокадровой камере, что часто рассматривается как оптимальное фокусное расстояние, соответствующее тому, что видит глаз. .Для портретов я хочу иметь возможность создавать красивое боке, поэтому я постараюсь сделать объектив с максимальной диафрагмой f / 2,5 или меньше, предпочтительно около f / 1,8 или около того.

Я, вероятно, буду использовать бесплатную версию WinLens3D для оптического дизайна и Fusion 360 для механической части. Хотя я, конечно, не ожидаю значительного прогресса в проекте в одночасье, я надеюсь, что, имея много свободного времени в течение лета, я смогу по крайней мере придумать разумный оптический дизайн и, надеюсь, сделать рабочий прототип.По крайней мере, он должен служить полезным упражнением в изучении оптического дизайна, CAM и дизайна для производства (DFM).

Я буду публиковать обновления в своем блоге по мере продвижения проекта в категории «Самодельные линзы», поэтому обязательно подпишитесь на меня в Twitter, чтобы увидеть все анонсы моих последних сообщений и новостей.

Обновление 19/4/19: Вскоре после написания этой страницы и просмотра видео Матса я понял, что проектирование и создание объектива в настоящее время далеко выходит за рамки моих навыков с точки зрения оптического и механического дизайна, поэтому я отложил проект на данный момент.

Я, конечно, был бы заинтересован вернуться к нему в какой-то момент, но сейчас я сосредотачиваюсь (без каламбура) на моем проекте последнего года обучения в университете (симулятор стыковки CubeSat) и на проектах электроники с использованием микроконтроллеров с поддержкой USB, таких как ATmega32U4. Я напишу и опубликую несколько сообщений об этих проектах в ближайшем будущем, надеюсь, после того, как закончу свою серию статей об Альпбахе.

Обновление 12/11/20: Я нашел на YouTube еще один отличный пример самодельного объектива, сделанного Хавьером Фернандесом.

Советы для самостоятельной фотосъемки: создайте мощный макрообъектив из пустой тюбика от туалетной бумаги

Мы рассмотрели множество хитроумных техник в нашей серии «DIY Photography Hacks», и эта последняя - одна из наших любимых - и потому, что она такая простая, а эффекты потрясающие! В нашем кратком руководстве ниже мы покажем вам, как использовать пустой тюбик от туалетной бумаги в качестве удлинителя, чтобы превратить стандартный 50-миллиметровый объектив в мощный макрообъектив.

Макрообъектив может быть дорогостоящим вложением, тем более что это специализированный объектив, который можно использовать только несколько раз в год.

Однако, если вы хотите снимать крупным планом, но не хотите тратиться на покупку макрообъектива, достаточно легко создать свой собственный, используя несколько предметов домашнего обихода и стандартный объектив с постоянным фокусным расстоянием - мы использовали Nikon 50mm f /1.4.

Обратите внимание, что для этого проекта вам придется пожертвовать защитной крышкой, но она стоит дешево, около 8 фунтов стерлингов / 8 долларов США.

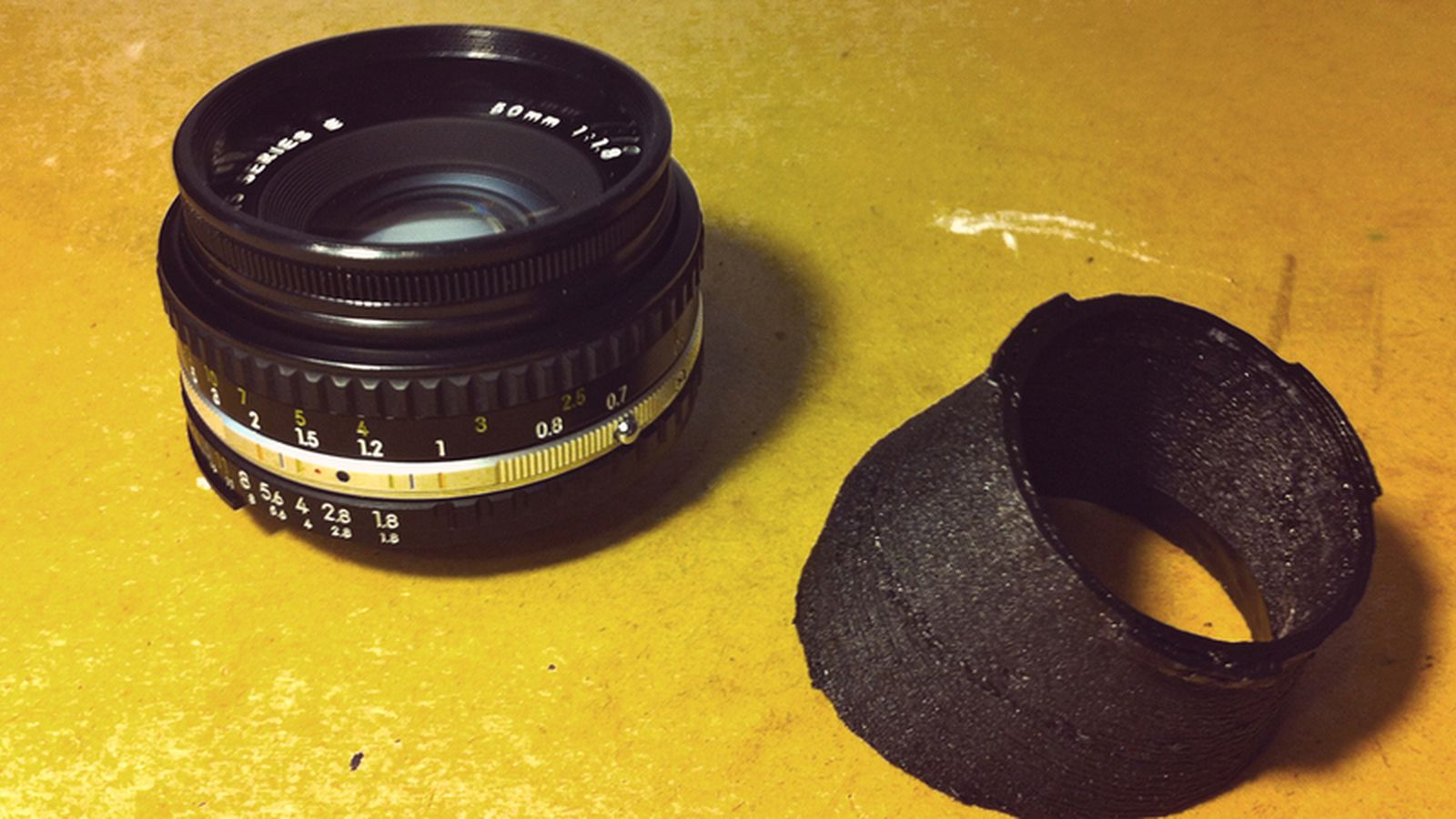

Ключ к этому проекту - перевернуть объектив, приставив передний элемент к камере, тогда, когда вы посмотрите в видоискатель, вы увидите, что все стало намного ближе.Вставьте трубку между камерой и корпусом, и все станет еще больше.

Сделайте макрообъектив для самостоятельной фотосъемки

01 Сделайте удлинитель
Отрежьте трубку от рулона туалетной бумаги примерно до 100 мм, затем заклейте кусок неопрена внутри, чтобы избежать отражения света. Если у вас нет черного неопрена, подойдет и черная бумага. Возьмите крышку корпуса и осторожно прорежьте отверстие спереди, затем надежно прикрепите трубку к крышке корпуса.

02 Прикрепите линзу
Когда все будет надежно, прикрепите линзу, перевернув ее так, чтобы передний элемент вошел в трубку, и закрепите лентой на месте.Установите камеру на штатив и переместите объект в фокус. На задней стороне объектива есть небольшой рычажок: переместите его, чтобы закрыть диафрагму, и закрепите с помощью Blu-tack.

03 Сделайте снимки
Установите камеру в режим приоритета диафрагмы. Камера скажет, что она установила значение f / 0. Затем установите таймер автоспуска, чтобы избежать дрожания или размытия изображения во время съемки, и сделайте несколько тестовых снимков. Проверьте результаты и при необходимости отрегулируйте рычаг диафрагмы с помощью клейкой ленты.

ПРОЧИТАЙТЕ БОЛЬШЕ

Советы для самостоятельной фотосъемки: как уменьшить дрожание камеры с помощью простого мешка с чечевицей
Советы для самостоятельной фотосъемки: почему чистый футляр для компакт-диска является идеальным защитным кожухом для вашего объектива
Советы для самостоятельной фотографии: сделайте свой собственный штатив держатель
DIY Photography Hacks: получите крутые эффекты мягкого фокуса с помощью пары колготок
99 распространенных проблем с фотографией (и способы их решения)

Объективы и фильтры для фотоаппаратов DIY

Сейчас играет: Смотри: Сделайте свои фотографии более яркими с помощью этих линз и фильтров, сделанных своими руками

2:23

Эти объективы и фильтры, сделанные своими руками, недороги и сделают вашу фотографию на телефоне более интересной. Но если вы хотите потратить серьезные деньги на линзы для телефонов, обратите внимание на Zeiss ExoLens для iPhone или Olloclip для iPhone или телефонов Android.

Макрообъектив «сделай сам»

Это фото было сделано с помощью макрообъектива «сделай сам».

Лекси Саввидес / CNET

Возьмите для этого ювелирную лупу или настольную лупу, а также немного монтажной шпатлевки.

Сделайте длинную полоску замазки, которая будет подходить к окуляру лупы, и поместите ее над линзой.

Откройте приложение камеры, чтобы правильно расположить лупу и убедиться, что она не вызывает виньетирование.

Для получения наилучших результатов держите лупу близко или над фотографируемым объектом. При необходимости настройте фокус с помощью приложения камеры.

Еще несколько примеров фотографий, сделанных с помощью этого объектива (и всех остальных), смотрите в видео выше.

Кольцевой светильник

Для этого DIY используйте светодиодный кемпинговый свет (часто называемый светом НЛО), который вы можете найти на таких сайтах, как Amazon.Возьмите липучку с липкой подложкой и поместите ее на корпус телефона так, чтобы линза смотрела через центральное отверстие источника света. Застежка-липучка помогает вам перемещать свет по своему усмотрению, а также означает, что вы можете удалить его легче, чем двусторонний скотч.

Поскольку кольцевой светильник обеспечивает равномерное освещение, которое помогает устранить тени, его можно использовать при портретной и макросъемке. Спасибо Саймону Эллингворту за вдохновение.

Цветные фильтры

CNET

Вам понадобится мягкий желейный футляр, бумажная застежка и цветные гели или толстый целлофан.Вырежьте квадраты из цветных гелей, которые поместятся на линзу и оставят достаточно места для крепления к футляру. Отметьте место для булавки, чтобы она протолкнула гели и корпус, затем сделайте небольшое отверстие безопасным ножом.

Прикрепите штифт и надежно закрепите сзади, чтобы все было вместе, с достаточной отдачей, чтобы гели могли свободно вращаться перед линзой, когда вы тянете их вперед и назад. Используйте небольшой кусок ленты, чтобы прикрепить булавки к внутренней части корпуса, чтобы не поцарапать телефон.

Попробуйте поэкспериментировать с различными цветовыми комбинациями или просто поместите гель перед светодиодной вспышкой камеры (а не перед объективом) для получения другого эффекта.

Делайте потрясающие фотографии с помощью этого DIY-фильтра для камеры вашего телефона

Посмотреть все фото

Другие объекты

Попробуйте использовать призму для создания творческих эффектов. Это будет преломлять и искажать свет, создавая отражения, блики и неожиданные результаты. Ищите равностороннюю стеклянную или пластиковую призму, подобную этой.

Чтобы узнать больше о том, как использовать призму для фотографии, ознакомьтесь с этой статьей.

В качестве фильтра также можно использовать солнцезащитные очки. В зависимости от объектива он придаст вашим изображениям разный оттенок. Попробуйте использовать солнцезащитные очки на закате или в очень яркие дни, чтобы изменить свойства света, попадающего в линзу. Если у вас есть поляризованные солнцезащитные очки, попробуйте подержать и повернуть их перед линзой телефона, чтобы добиться эффекта, аналогичного использованию поляризационного фильтра.

5 творческих эффектов для линз, которые вам нужно попробовать

В последние годы все было в моде смотреть, кто может создавать самые крутые эффекты линз. От сказочных огней до кристаллов и шаров от линз - эти эффекты доминируют в творческой сфере Instagram; по уважительной причине! Вместо того, чтобы покупать эти проверенные временем вещи, я решил, что хочу испытать себя и создать 5 различных эффектов линз.Поворот? Использование только предметов домашнего обихода.

В этой статье я расскажу, как я создал каждый эффект и что вы можете сделать, чтобы он работал лучше всего. Прежде чем мы перейдем к этому, давайте поговорим об одном ...

Перед тем, как начать…

Эти 5 фантастических эффектов линз создать очень легко, но есть кое-что, что вам следует знать. Когда вы применяете эти эффекты, рекомендуется не прикреплять ничего к самому элементу вашего объектива. Чтобы обойти это, я использую бленду объектива, чтобы прикрепить к ней различные материалы или использовать ее в качестве барьера от ударов предметов по стеклу.Если у вас еще нет бленды, не о чем беспокоиться! Бленды для объектива невероятно дешевы, и вы можете найти их для любого объектива на рынке. Просто введите размер линзы, и вы найдете множество вариантов на выбор. Все эти эффекты будут работать без бленды объектива, только будьте особенно осторожны с стеклом объектива!

Чтобы эти эффекты выглядели лучше всего, вам нужно сделать их как можно более размытыми и затемненными. Обязательно снимайте эти фотографии с размером объектива 35 мм и выше для получения наилучшего результата! Чем длиннее линза, тем более сжатыми и затемняющими становятся материалы спереди.

Следующий трюк, который следует запомнить, - это съемка с широко открытой диафрагмой. В любом диапазоне от f / 5,6 до f / 2,8 отлично работает и полностью размывает передний план. Съемка на открытой диафрагме дает много «молочных» бликов и боке, что действительно усиливает эффекты! Если вы не знакомы с диафрагмой, обязательно прочтите этот пост.

Видеоурок

Модель: @lifeofkiera | Фотограф: @brnwills


5 творческих эффектов линз с предметами домашнего обихода

Если вы предпочитаете читать, как создавать эти эффекты, продолжайте ниже, чтобы изучить простой пошаговый процесс каждого из них:

1.

Пергаментная бумага

Первый эффект - пергаментная бумага. Пергаментная бумага традиционно используется для выпечки, но в нашем мире ... это наш первый эффект линзы! Вот как я добился эффекта:

1. Снимите с рулона кусок пергаментной бумаги и оторвите длинный кусок. Разделите этот кусок пополам.

2. Возьмите две детали и поместите их по обе стороны от бленды объектива. Приклейте эти детали к линзе, оставляя зазор посередине, чтобы линза могла видеть сквозь нее.

3. Наденьте бленду объектива и поверните бленду до тех пор, пока эффект не станет именно там, где вам нужно. Начать стрельбу!

Совет: Я обнаружил, что этот эффект выглядит лучше всего, когда пергаментная бумага освещается солнцем. На своих фотографиях я снимал прямо на солнце, освещая Киру сзади и освещая белое свечение пергаментной бумаги.

2. Прозрачная лента и цветные маркеры

Пора вернуться во времена декоративно-прикладного искусства в начальной школе. Снимите прозрачную ленту и цветные маркеры, чтобы создать впечатляющий эффект линз! Вот как я заставил это работать:

1. Разорвите несколько кусков прозрачной ленты и обмотайте их с обеих сторон бленды объектива. Обязательно оставьте посередине зазор, через который будет видна линза!

2. Возьмите любой цветной маркер и тщательно закрасьте ленту, пока она полностью не заполнится. Если вы не добавите достаточно, вы можете получить немного неоднородный вид!

3.Наклейте цветную ленту на объектив и поместите ее в идеальном месте для фотографии!

Совет: Этот эффект лучше всего работает, когда лента полностью окрашена . Держите маркеры поблизости, чтобы продолжать подкрашивать цвет по мере его высыхания. Этот эффект выглядит немного лучше при более длинном фокусном расстоянии и более широкой диафрагме .

3.

Цепочная пленка

Отлично подходит для упаковки бутербродов, закрытия остатков и создания эффектов линз! Вот как я заставил это работать.

1. Возьмите большую липкую пленку, которая удобно закрывает всю бленду объектива или передний элемент.

2. Проденьте пальцем отверстие в середине пищевой ленты. Расположите его по центру, чтобы эта область изображения оставалась резкой!

3. Наденьте пленку на объектив и расположите отверстие в области объекта. Таким образом, ваш объект останется резким на фоне искаженных эффектов вокруг него! Прикрепите к линзе липкую пленку или скотчем.

Совет: Попробуйте смять липкую пленку на определенных краях кадра, чтобы добавить прохладные световые эффекты. Убедитесь, что ваш объектив и защитная пленка освещены источником света, чтобы получить наилучшие эффекты мерцающего света!

4. Стеклянный стакан

Ежедневный предмет, который мы все используем… но, скорее всего, не для эффектов линз! Вот как я заставил это работать:

1. Найдите стеклянную чашку, предпочтительно широкую чашку для рта, чтобы легко надеть ее на переднюю часть линзы.

2. Оберните горлышко чашки вокруг линзы и поверните ее, чтобы добиться наилучшего вида.

Совет: Для этого можно использовать любую стеклянную чашку, даже цветную! В зависимости от того, какую чашку вы используете, эффект будет разным. Как и другие эффекты, этот эффект выглядит немного красивее, когда на чашку попадает немного света. Это добавит блеска вашему эффекту линзы!

5. Экран сотового телефона

У многих из нас они лежат в карманах в любое время дня.Почему бы не начать использовать его для создания крутого эффекта зеркальных линз? Вот как я заставил это работать:

1. Снимите бленду объектива, чтобы поднести телефон как можно ближе к объективу.

2. Поместите телефон на край объектива и наклоните его, пока не увидите прохладное зеркальное отражение.

3. Попробуйте перемещать телефон в разных частях кадра, чтобы получить разные отражения!

Совет: Старайтесь не попадать свет прямо на отражение вашего экрана.Это вызовет вспышку, которая может испортить эффект. Чем ближе вы поднесете телефон к объективу, тем он станет более непонятным, и это действительно усиливает отражение!

Заключение

Итак, это 5 фантастических эффектов линз с использованием предметов домашнего обихода! Эти эффекты линз доставляют массу удовольствия и являются отличным способом оживить вашу фотографию и вдохновить вас.

Не храните все эти эффекты объектива при себе, поделитесь этим постом с другом, который хочет разнообразить свои портретные фотографии!

Удачной стрельбы! 🙂

-Брендан

Связанные

Лучшие рецепты очистителя для очков своими руками

Сделать очиститель для очков своими руками не может быть проще. В них не только мало ингредиентов, но и они дешевы. Узнайте, как сделать домашнее средство для чистки очков, используя такие ингредиенты, как гамамелис, уксус, медицинский спирт и средство для мытья посуды.

Ингредиенты для чистки очков DIY

Купив очки у местного окулиста, они могут попытаться протолкнуть очиститель линз в крошечный флакон за 10-15 долларов. Не тратьте на это свои кровно заработанные деньги. Лучше идите домой и откройте свою кладовку. Вы можете сделать средство для чистки очков за несколько долларов или меньше.Для приготовления этих рецептов вам понадобится:

Похожие статьи

Создание домашнего очистителя для очков с мылом

Одно из самых простых средств для чистки очков, сделанное своими руками, изготовлено из маленького Заря. Вы можете использовать любое средство для посуды, которое есть у вас дома; однако Blue Dawn - одно из лучших чистящих средств.

  1. В миску налейте 1-2 стакана воды и 2 капли Dawn.
  2. Размешайте пальцем.
  3. Держа очки за дужки, осторожно погрузите линзы в смесь на несколько минут.
  4. Если на линзах образовалась корка, оставьте их в воде на минуту или две.
  5. Промыть водой.
  6. Высушите салфеткой из микрофибры.

Как приготовить самодельное средство для чистки очков со спиртом

Еще одно средство для чистки очков, которое можно быстро и легко найти, - это медицинский спирт. Его можно превратить в средство для чистки линз, которое легко взять и взять с собой. Чтобы использовать этот рецепт, просто:

  1. Смешайте стакана медицинского спирта с ¼ стакана воды.
  2. Добавьте каплю Рассвета.
  3. Встряхните бутылку, чтобы перемешать.
  4. Распылите линзы.
  5. Протрите салфеткой из микрофибры.

Рецепты спирта могут быть слишком жесткими для некоторых покрытий для стекол. В случае сомнений используйте воду и мыло.

Как сделать средство для чистки очков с гамамелисом своими руками

Нет алкоголя? Совершенно никаких проблем. Проверьте свой шкаф на предмет небольшого гамамелиса. Это работает, чтобы создать альтернативу спирту для удаления жирных отпечатков пальцев детей с очков.Чтобы приготовить этот рецепт, просто следуйте этим указаниям.

  1. В маленькой бутылке для спритца смешайте ½ стакана дистиллированной воды с ½ стакана гамамелиса.
  2. Добавьте в смесь 2 капли Dawn.
  3. Встряхните бутылку, чтобы они смешались.
  4. Распылите смесь на линзы.
  5. Аккуратно протрите линзы салфеткой из микрофибры.

Как сделать средство для чистки очков с уксусом

Ищу очиститель, который работает одновременно и как очиститель, и как средство против запотевания.Затем возьмите уксус. Уксус очищает мрачные линзы и линзы против запотевания, и это здорово, если вам нужно носить медицинскую маску!

  1. В распылителе смешайте стакана белого уксуса с ⅓ стакана дистиллированной воды.
  2. Встряхните бутылку, чтобы перемешать.
  3. Сбрызните очки.
  4. Для протирания используйте салфетку из микрофибры.
  5. При необходимости нанесите повторно.

Самодельное средство для чистки очков Anti-Fog

Если вам нужна защита от запотевания, вы можете использовать как уксус, так и спирт, в зависимости от объектива.Для этого рецепта вы будете следовать этим инструкциям:

  1. В распылителе смешайте в равных частях уксус, дистиллированную воду и спирт.
  2. Взболтать, чтобы перемешать.
  3. Возьмите дужки и опрыскайте линзы.
  4. Протрите салфеткой из микрофибры.

Полезные советы по чистке очков

Когда дело доходит до домашних средств для чистки очков, их очень много. Однако, чтобы использовать чистящее средство с максимальной эффективностью, необходимо правильно чистить очки.

  • Для протирания очков используйте линзы или ткань из микрофибры.
  • Не используйте рубашку или одежду для чистки очков - это может поцарапать линзы.
  • Не используйте бумажные продукты для очистки линз.
  • Использование дистиллированной воды в рецептах - лучший способ избежать попадания в воду минералов.
  • Попробуйте сначала протереть очки тканью, а затем при необходимости добавить чистящее средство.

В поисках идеального домашнего средства для чистки очков

Вам не нужно тратить деньги, чтобы очистить линзы.Вместо этого вы можете найти в своей кладовой домашнее средство для чистки очков, которое работает так же хорошо, как и обычное средство для чистки.

Survival Mom DIY: создайте свою собственную линзу Френеля

Некоторые ссылки в этом сообщении могут содержать партнерские ссылки для вашего удобства. Как сотрудник Amazon я зарабатываю на соответствующих покупках.

История моей самодельной линзы Френеля началась три года назад, когда я потерял свой дом и все его содержимое в результате пожара. Это началось около 4 часов утра, когда моя дочь встала и взбила в сушилке свою рабочую форму.Мы понятия не имели, что сушилка выйдет из строя и прогорит газ.

Позже тем же утром я проснулся и почувствовал запах дыма. В доме было немного туманно, и мне пахло едко, поэтому я разбудила мужа и сына, и они начали искать источник маленького. Муж проверил дровяную печь, все было нормально, но когда он открыл дверь подвала, в комнате вспыхнул огонь.

Когда пожарные ушли, все, что у нас было, превратилось в мокрый, дымный, тлеющий беспорядок.Тогда я не думал, что что-то можно спасти, но ошибался.

Спасение линзы Френеля

Мы с мужем Джеффом продолжали возвращаться к развалинам нашего дома, чтобы посмотреть, сможем ли мы найти что-нибудь, что пережило пожар, и визуализировать то, что когда-то было нашим домом. Одна из находок - телевизор с большим экраном диагональю 60 дюймов в подвале. Он был расплавлен снаружи и деформирован, но мы подумали: «Хммм… в этом телевизоре должен быть объектив. Интересно, сможем ли мы его спасти? "

Если бы мы могли, мы знали, что линзу можно превратить в оправу и превратить в действующую линзу Френеля. С одним только этим объективом я мог бы сделать уличную печь, но мы быстро столкнулись со следующей проблемой: у нас не было никаких инструментов! Мы рылись в золе и мусоре на месте бывшего гаража и нашли отвертку.

С помощью всего лишь одного инструмента мы смогли вывернуть винты, которыми крепился телевизор, где только могли. Когда расплавленный пластик оказался проблемой, мы просто выбили из него дерьмо ручкой отвертки, чтобы добраться до внутренней части телевизора! Все эти усилия окупились. Эта большая красивая прямоугольная гибкая линза вышла полностью целой!

Следующим шагом было связаться с моим другом Джоном, плотником, чтобы узнать, может ли он помочь мне построить оправу, которая могла бы напоминать стоячее зеркало, с возможностью поворота линзы.Джон был счастлив помочь, и у него были инструменты! Я ничего не мог предоставить, кроме объектива. Хотите верьте, хотите нет, но этот небольшой проект дал мне возможность сосредоточиться, а не все наши потери.

Соединение линзы Френеля и оправы

Если вы не знакомы с линзой Френеля, представьте себе гигантское увеличительное стекло. Вы можете разжечь небольшой огонь, направив солнечный свет через увеличительное стекло на крошечную груду стружек или бумаги. А теперь представьте, что увеличительное стекло во много раз больше, и у вас есть линза Френеля.

Я направился в магазин Джона со своим объективом. Надо сказать, что есть два типа линз: линейные и точечные. Большинство линз, выходящих из старых телевизоров с большим экраном, имеют линейную форму и выделяют более рассеянную область тепла, когда солнце попадает в центр линзы. Если вам действительно повезет, вы можете получить точечный объектив. Он фокусирует солнце в небольшой фокус на объективе, и вы можете плавить с его помощью металл.

Джон не просто отличный друг, но и отличный учитель.Он измерил и отрезал кусок дерева с одной стороны, а затем позволил мне сделать с противоположной стороны. Для каркаса мы сделали 2 длинные доски, 2 более короткие доски, каждая с мелким пазом по центру. Таким образом линза будет плотно входить в кадр и не выпадет. Болт с резьбой (стопорный болт) был вставлен на полпути по длинной стороне каждой рамы. (Смотри фото)

Затем мы работали над созданием двух Т-образных ножек, при этом буква «Т» была основанием, касающимся земли. Отверстие было просверлено примерно в 2 дюйма от вершины каждой ножки.Болт лага, который торчал из прямоугольной рамы, вставлялся через верх ножки. Джон добавил небольшую пластиковую ручку снаружи, чтобы все было на своих местах.

Вуаля, готово! Поскольку был солнечный день, мы поэкспериментировали с ним, положив кусок плотного картона на землю и наклонив к нему объектив. Через несколько секунд начал появляться дым. Потом картон начал гореть. При этом я знал, что он может выделять тепло. Следующим моим шагом было научиться готовить на нем.

Как использовать линзу Френеля для приготовления пищи

Как автономный метод приготовления, линза Френеля - это совершенно другое животное, чем солнечная плита, такая как Sun Oven. Линза Френеля может фокусировать силу солнца так, что оно может вызвать пожар в течение нескольких секунд. Следовательно, необходимо принять несколько мер безопасности.

Во-первых, все, кто находится рядом с линзами, должны использовать темные защитные очки для защиты глаз. Яркость этой линзы очень сильна, и роговица может быть необратимо повреждена.(Я также рекомендую солнцезащитные очки при использовании солнечной печи, так как эти отражатели также отбрасывают сильные блики.) Во-вторых, лучше всего, если в зоне для приготовления пищи нет чего-либо легковоспламеняющегося, например травы, листьев и веток. Вы хотите приготовить только горшок с едой, а не поджечь весь задний двор! Третий важный момент - никогда не оставлять линзу Френеля на солнце без присмотра. Это не тот тип приготовления пищи или выпечки, который позволяет вам бродить и наводить порядок в доме или смотреть телешоу, пока готовится еда.Некоторые люди используют точечные линзы для плавления металла. Это дает вам представление о возможностях этих объективов.

При приготовлении пищи с линзой я в основном использовал чугунные сковороды и кастрюли. Я просто ставлю горшок на землю и наводю на него линзу. Я обнаружил, что получаю хорошие результаты приготовления, даже если горшок с едой находится немного слева или справа от прямого луча линзы, хотя вы можете перемещать кастрюлю или линзу, в зависимости от того, что проще, чтобы сохранить солнечный свет. направлен на вашу еду.Некоторые люди, которых я знаю, используют посуду из пирекса, но я еще не пробовал.

Время приготовления будет зависеть от облачности и самой пищи. Кастрюля с супом приготовится быстрее, чем целая курица. Я рекомендую вести журнал всего, что вы готовите, и того, сколько времени это занимает. Это будет вашим лучшим показателем времени приготовления, хотя один человек сообщил, что хот-дог сгорел до хрустящей корочки всего за минуту.

Вот интересное обсуждение этих линз на форуме.

Если вы решите сделать одно из них самостоятельно, помните, ПРЕЖДЕ ВСЕГО, БЕЗОПАСНОСТЬ, а затем получайте удовольствие, пробуя это новое чудо, работающее на солнечной энергии.

Следующие две вкладки изменяют содержимое ниже.

Мэри окончила Университет Пердью со степенью бакалавра прикладных наук. Ее опыт работы в области сестринского дела включал в себя хирургию, диализ, уход в тюрьмах и реабилитацию от наркозависимости.

15 DIY-камер, которые поразят вас

Фотоаппарат Алиреза Ростами

«История фотографии основана на экспериментах любителей», - говорит нам фотограф Самуэль Трахсель, который работает в магазине аналоговой фотографии в Цюрихе.«Даже сегодня, полтора века спустя, существует очень крутое и активное сообщество DIY, посвященное ремеслу создания камер».

Он прав; На момент написания этой статьи в Instagram было более 7000 сообщений под хэштегом #DIYCamera и 5600 под #HomemadeCamera. Между тем, подкаст The Homemade Camera с Ником и Грэмом предлагает поистине вдохновляющие идеи, а популярный аккаунт в Instagram ShittyRigs показывает, насколько далеко готовы пойти фотографы, чтобы получить идеальный снимок в крайнем случае.

Несмотря на то, что в наши дни каждый телефон имеет встроенную камеру, привлекательность самостоятельной камеры остается такой же мощной, как и прежде. Мы попросили одиннадцать кинооператоров рассказать нам о некоторых из своих самых интригующих творений. Мы включили деревянные камеры, камеры с 3D-печатью и даже некоторые из старых кассет с пленкой и деталей кукол. Вы также найдете в изобилии камеры-обскуры, для создания которых можно использовать все, от глины до пивных банок.

Каждый из опрошенных нами экспертов предлагает свою эстетику и свою точку зрения, но их разделяет страсть максимально использовать то, что у них есть.От профессионалов, продающих фотоаппараты, до любителей с видением, они также были достаточно любезны, чтобы поделиться своими лучшими советами по созданию своего собственного.

Необычные творения Алиреза Ростам i

Фотоаппарат Алиреза Ростами

Алиреза Ростами, который живет в Хамадане, Иран, всегда имел любопытный ум; даже в детстве он хотел знать, как все работает. Сегодня он фотограф, исследователь объективов и изобретатель фотоаппаратов. Один из его первых экспериментов - метод линз, позволяющий получить великолепное (и доступное!) Боке, стал вирусным по всему миру несколько лет назад.

Его цель тогда и сейчас - вписать имя своей страны в историю фотографии, поскольку пока нет крупных международных брендов фотоаппаратов из Ирана. «Когда Майкл Чжан написал статью о моем« волшебном боке »для PetaPixel в 2018 году, это дало мне энергию и поддержку, в которых я нуждался, чтобы продолжить свои исследования», - вспоминает он.

Камера Unity, сделанная с использованием кассет с пленкой, любезно предоставлена ​​Алирезой Ростами Автопортрет с помощью «Часы с камерой», любезно предоставлен Алирезой Ростами

«После этого я сделал« затвор для гаджета », используя затвор из винтажного китайского TLR Seagull, который затем превратил в носимая камера в форме наручных часов, которая эффективно делает снимки.«За этим последовало множество других нововведений. Для начала была камера обзора, сделанная из сломанного ЖК-экрана ноутбука; с тех пор он перепрофилировал несколько старых компьютерных деталей, чтобы создать работающую камеру. Он делал пленочные фотоаппараты с использованием кассет с 35-мм пленкой. Совсем недавно он сделал «говорящую камеру» из деталей куклы.

«Говорящая» камера Золотого теленка, любезно предоставлено Алирезой Ростами

В его многочисленных проектах работы Ростами почти всегда объединяют старое с новым. Вместо того, чтобы выбрасывать «устаревшие» материалы - старые пленки, компьютеры, куклы, детали фотоаппаратов - он превращает их во что-то новое.В наш век массового производства и расточительства его творчество служит напоминанием о силе изобретательности.

Он надеется вдохновить других молодых фотографов и изобретателей максимально использовать то, что у них есть, особенно если это означает проявить творческий подход и делать то, что другие считали невозможным. Недавно он нашел в мусоре сломанный FM-плеер; в ближайшем будущем он планирует встроить его в камеру.

Pro Совет: «Никогда не сдавайтесь! Вначале никто не помогал мне собрать мою иранскую камеру, поэтому я решил продолжить свои исследования в одиночку.Я начал с исследования и изучения веб-сайтов. Это было сложно, но Google Translate очень помог!

«Оттуда я начал покупать сломанные« камеры »фотографов и обнаружил, как они работают, выполняя« вскрытия ». Возьмите старые камеры и спросите себя, как они работают. Не расстраивайтесь, если кто-то говорит вам не реализовывать вашу идею. Вы даже можете позвонить мне, если у вас есть вопросы ».

Следуйте за Алирезой Ростами в Instagram на @alirizarostami.

Контейнерная камера Брендана Барри

Камера в транспортном контейнере, любезно предоставлена ​​Бренданом Барри.

«Я всегда интересовался созданием вещей», - говорит нам фотограф и оператор Брендан Барри.«В детстве я разбирал свои игрушки и строил новые из составных частей, создавая гибридные тракторы или пожарные машины в стиле Франкенштейна.

«Мой интерес к созданию фотоаппаратов возник, когда я преподавал фотографию. Нет лучшего способа узнать, как работает камера, чем сделать ее самостоятельно, поэтому я, как и многие учителя, делал бы камеры-обскуры вместе со своими учениками.

«Мы начали с обувных коробок, но я начал смотреть на другие вещи и задавался вопросом, может ли это стать камерой: мусорное ведро в темной комнате, перевернутый стол, сам класс.Затем однажды я проходил мимо прилавка с фруктами и овощами, увидел ананас и подумал: «Интересно, смогу ли я сделать из него фотоаппарат?» Можно, я так и сделал, и оттуда все пошло как снежный ком ».

Фотоаппарат «Ананас», любезно предоставлен Бренданом Барри. Фотоаппарат создан Бренданом Барри, любезно предоставлен художником.

. С тех пор Барри делал фотоаппараты из арбузов, хлеба, тыквы и тыквенных орехов, но его любимая камера - это камера в грузовых контейнерах. «Это гигантская портативная камера со встроенной темной комнатой, рабочее место для обучения, способное производить сверхбольшие традиционные аналоговые фотографические отпечатки», - объясняет он.

«Камера доступна для инвалидных колясок, полностью вентилируется, работает от солнечной энергии и способна вместить большие группы всех возрастов и способностей. Имеет встроенную систему отмывки отпечатков, механизмы линз и рабочий механический затвор.

«Больше всего в нем мне нравится его образовательный потенциал. Умение управлять камерой изнутри - лучший способ изучить механику фотографии: взаимосвязь между диафрагмой и выдержкой, глубиной резкости, фокусировкой и т. Д.Это вещи, которые могут быть трудно осмыслить концептуально, но когда вы можете увидеть их физически своими глазами, это может установить гораздо более глубокое понимание.

Камера в транспортном контейнере, любезно предоставлена ​​Бренданом Барри.

«Она также имеет огромный творческий потенциал, и мне нравится работать с разными группами людей, используя ее для съемки портретов, пейзажей, натюрмортов или даже чего-то более абстрактного, а затем поиграть с целым рядом снимков. различные процессы внутри, чтобы оживить изображения.

Распечатка камеры на транспортном контейнере, любезно предоставлена ​​Бренданом Барри

«Моей самой большой мечтой была бы камера на лодке! Я бы хотел создать камеру, которая летает под парусом. Меня воодушевляют все проблемы, которые это вызовет, и потенциал того, что это может быть отражено ».

Pro Tip: «Нельзя избегать ошибок; их нужно обнять! Все, что я знаю и могу сделать, прибывает из проб и ошибок - попытки, неудачи, попытки снова, неудачи чуть реже, попытки снова и в конечном итоге все правильно.Начните с простого и продвигайтесь вверх.

«Возьмите старый сломанный фотоаппарат и разберите его; посмотри, как это работает. Камера - это просто коробка с отверстием или линзой на одном конце, через которую проникает свет, который проецируется на светочувствительный материал или датчик. Это действительно так просто, так что просто попробуйте и посмотрите, что произойдет! »

Следуйте за Бренданом Барри в Instagram на @brendanbarryphoto.

Камера B35 от Люкуса Ландерса

Камера B35, любезно предоставлена ​​Люкусом Ландерсом

Люкус Ландерс сделал все, от камер-обскур до широкоформатных камер, от мини-камер обзора до камер мгновенного прессования, и в ближайшее время он не собирается останавливаться на достигнутом.«Мотивация началась практически», - говорит он. «Мне нужна была широкоформатная камера для школы, но у меня не было денег, чтобы ее купить. Так что я сделал свой собственный.

«В тот момент моей жизни такое мышление было для меня очень естественным. В детстве у моей семьи не было средств покупать много. Поэтому, когда я чего-то хотел, мне часто приходилось искать альтернативу, просто сходить в магазин и купить это.

«После первой камеры я упал в кроличью нору. Я начал все больше и больше узнавать о дизайне, механической обработке и ремесле - настолько, что в конце концов я полностью перешел от фотографии к инженерному делу.

Камера B35, любезно предоставлена ​​Люкусом Ландерсом

«Сегодня я строю свои камеры на основе нескольких идей. Каждая камера была спроектирована и изготовлена ​​с очень конкретными целями - задачами, которые ведут меня к моему идеализированному месту назначения, которое, на мой взгляд, является лучшей камерой в мире.

«Я очарован швейцарским часовым искусством, поэтому на мои последние камеры все больше и больше влиял уровень дизайна и полировки, которые они в них вкладывают. Моя конечная цель - создать небольшую камеру с дальномером, которая имела бы блеск швейцарских часов и красоту и простоту использования Leica.Короче говоря, мне нравятся маленькие, простые в использовании и качественные камеры, уникальные для меня.

Камера B35, любезно предоставлена ​​Люком Ландерсом

«Что мне нравится в камерах, которые я делаю, так это то, что каждая из них была разработана и изготовлена ​​так, чтобы избавиться от уникального зуда. Например, самая последняя камера, которую я сделал, B35, была создана для скрытой уличной съемки. Я хотел что-то маленькое и достаточно легкое, чтобы уместить его в карман куртки, и тихую створку из листьев. В то время я изучал производство классических часов и хотел включить эти методы в дизайн и конструкцию.До сих пор эта была моей любимой ».

Совет от профессионала: «Большинство людей начинают заниматься сборкой фотоаппаратов через большой формат, в том числе и я. Я бы рекомендовал прочитать «Камера» и «Негатив» Анселя Адамса, прежде чем создавать большой формат. У него много информации о том, что важно, а что нет, когда дело доходит до использования камеры.

«Решая создать камеру, я бы рекомендовал долго и серьезно подумать о , как вы хотите использовать камеру. Я думаю, что слишком часто люди создают камеры, которые ограничивают их.Думаю, должно быть наоборот. Прежде чем что-либо делать, попробуйте начать со стиля съемки и представления о фотографиях, которые вы хотите создать. Этот концептуальный дизайн часто заставляет кого-то резко расширить свои возможности!

«Сделать фотоаппарат очень легко, но для того, чтобы добиться успеха, потребуются годы работы. При этом я обнаружил, что это одна из самых полезных работ в моей жизни ».

Следуйте за Люкусом Ландерсом в Instagram на @cropped_camera.

Грузовик с телекамерой Хизер Эльклаус

Маленькая мисс Саншайн, любезно предоставлено Хизер Олклаус

«Последние 28 лет я изучаю фотографические и скульптурные возможности самодельных фотоаппаратов», - рассказывает нам художница Хизер Эльклаус.«После того, как я бросил программу по скульптуре в Художественном институте Канзас-Сити в 1992 году, я наткнулся на самую вдохновляющую книгу для художников-фотографов с обскурными отверстиями:« Пинхол-фотография Эрика Реннера : новое открытие исторической техники ».

«Эта книга дала историю вместе с замечательными примерами фотографий с отверстиями и камерами, которые производили эти неземные и искаженные изображения. Первые несколько страниц книги меня зацепили. Свой первый фотоаппарат я сделал из коробки и банки с газировкой.

«Создание фотоаппаратов из существующих объектов - вот что побуждает меня еще больше исследовать это отношение к творчеству своими руками. За эти годы я сделал фотоаппараты из множества невероятных предметов, таких как серебряный чайник, матрешки, ланч-бокс «Чудо-женщина», банка для кинематографических фильмов, коробки для сигар, коробка для iPhone и, совсем недавно, кукольный домик ».

Ее любимый из всех? Ярко-желтый грузовик Chevy 1977 года выпуска. «В 2012 году я превратил 14-футовый грузовик, который я назвал« Маленькая мисс Саншайн », в камеру-обскуру, чтобы ездить по городу и фотографировать мир на 84 листах светочувствительной фотобумаги размером 8 x 10 дюймов.

«Эти бумажные негативы требуют выдержки от двенадцати минут в солнечный день до трех часов в пасмурный день. Пока происходит экспонирование, мне нравится сидеть в кресле-мешке внутри грузовика и наблюдать, как мир переносится на тонкую фотобумагу. Эти сверхбольшие изображения размером 5х10 дюймов выставляются в галереях и музеях как единственные в своем роде произведения искусства.

«Сидеть внутри этой камеры на колесах - это незабываемые впечатления.Внешнее изображение проецируется на противоположную внутреннюю стену, и по мере того, как ваши глаза медленно привыкают к темноте, внешний мир кажется перевернутым и перевернутым.

Чак Вагон, серебряно-желатиновые отпечатки, 60 на 100 дюймов, любезно предоставлено Хизер Оэлклаус

«Для меня этот раз внутри камеры очень похож на этот раз в изоляции во время COVID-19. Слова, используемые для описания этого момента в истории, также могут быть использованы для описания ощущения нахождения внутри моего грузовика-обскура… необычного, паузы, беспокойства, пустоты, пустоты, рефлексии, нестабильности, сдержанности, разобщенности, освещенности и любопытства.Я работаю, чтобы противостоять этим общим чувствам ».

Спустя десятилетия после того, как Ольклаус впервые начала производить фотоаппараты, она продолжает искать вдохновение в истории - и в некотором смысле все прошло полный круг. «В 2015 году Музей истории Нью-Мексико пригласил меня снимать камерой грузовика в рамках их программы во время выставки« Поэтика света: фотография с пинхолами », - рассказывает она нам. «На дисплее были те же вдохновляющие фотографии с обскурами и камеры, которые были в книге с обскурами, которые побудили меня сойти с пути создания самодельных камер все эти годы назад.”

Маленькая мисс Саншайн, любезно предоставлена ​​Хизер Оэлклаус

Совет для профессионалов: «Я веду дневник дизайна камеры, чтобы набрасывать идеи и спрашивать себя:« Что я хочу, чтобы эта камера делала? »Иногда камера появляется перед вопросом, но Я считаю, что два объекта, фотография и фотоаппарат, должны разговаривать друг с другом. Как приятно, что это искусство может способствовать такому замечательному союзу!

«Например, когда я хотел сделать камеру с тремя отверстиями из коридорной тележки, традиционно используемой для перевозки багажа, я спросил себя:« Какой багаж может сфотографировать моя камера? »Я сначала сделал камеру, проверил ее на герметичность. , и изучил, как перекрывающиеся изображения, вызванные множеством точечных отверстий, искажают фотографию. Тщательное тестирование любой самодельной камеры необходимо для понимания ограничений и возможностей камеры. Затем я приступил к созданию изображений, отражающих мои представления об эмоциональном багаже.

«Это упражнение для наблюдения за возможностями, которые вас окружают, и использования этих наблюдений для вашей собственной камеры. Найдите минутку и посмотрите на десять футов во все стороны от того места, где вы сейчас находитесь. Какой объект вы видите, что вызывает у вас интерес? Можете ли вы превратить его в камеру? Какие изображения вы хотите получить от этой камеры? »

Следуйте за Хизер Оэлклаус в Instagram по адресу @heather_oelklaus.

КАМЕРАДАКТИЛЬНЫЙ Бранкопан Итана Мозеса

CAMERADACTYL Brancopan , любезно предоставлено Итаном Мозесом

Итан Мозес является создателем BUTTER GRIP и CAMERADACTYL, профессиональной линейки запчастей и аксессуаров для 3D-печати, которые вы можете купить для себя. За эти годы он сделал много фотоаппаратов, но на сегодняшний день его фаворит - CAMERADACTYL Brancopan. «Это 35-мм панорамная камера, которая снимает в кинематографическом анаморфном формате», - говорит он нам.

«Изначально я спроектировал его для своего старого друга, который в наши дни является крупным голливудским DP, когда он готовился к съемкам своего первого полнометражного фильма.Он хотел, чтобы камера снимала те же кинопленки, на которые он будет снимать фильм, для производственных кадров, разведки местности и т. Д.

«Я был втянут в этот проект на несколько месяцев и выпустил камеру, которая действительно хорошо работала. Мне нравится, что камера сконструирована как танк, и ее действительно можно разбить, и она продолжит работать. Мой замерз на высоте более 13000 футов за ночь, оставленный рядом с моим спальным мешком; в нем был песок из походов по пустыне, и он трепался на плечевом ремне по всем США, Канаде и Испании.

CAMERADACTYL Brancopan, любезно предоставлено Итаном Мозесом

«Мне нравится, что он очень быстрый в использовании, и хотя мой ярко-розовый и голубой (профессиональные цвета), он не привлекает слишком много внимания в уличной фотографии, пока я в основном держусь это вниз рядом со мной, когда я хожу. Мне нравится, что он снимает панорамные изображения с тем же соотношением сторон, что и фильмы.

«Бранкопан занимает около 120 часов на печать и от восьми до двенадцати часов на сборку, что было слишком большими временными затратами, чтобы продавать его как камеру или даже как комплект, как я продаю все свои другие камеры на Интернет.”

Хотя он не продает готовые бранкопаны, с тех пор он выпустил все файлы сборки и инструкции, чтобы последователи могли создавать свои собственные. «Файлы теперь доступны на GitHub вместе с видео-руководствами, ссылками на покупку наборов аксессуаров для лазерной резки и вспомогательных средств фокусировки (не обязательно, но приятно)». Его можно скачать бесплатно, и здесь вы можете сделать пожертвование.

«Это отличная камера, но что мне больше всего нравится в ней, так это то, что, поскольку все файлы доступны в Интернете, и каждый может распечатать их бесплатно, каждые несколько недель я получаю сообщение или меня отмечают в посте в Instagram, где кто-то Другой конец света создал мой дизайн, использует его для создания невероятных снимков и сам любит его », - говорит Моисей."Было очень приятно смотреть".

CAMERADACTYL Brancopan , любезно предоставлено Итаном Моисеем

Тем временем Моисей продолжает заниматься новыми проектами. «Я веду« дневник камеры мечты »с идеями, рисунками и схемами, к которым я часто возвращаюсь», - говорит он нам. Следите за обновлениями в магазине CAMERADACTYL.

Pro Tip: «Камера - это просто коробка, которая удерживает пленку внутри и сохраняет свет снаружи. Начните с камеры-обскуры, если вы никогда не делали ее раньше.Сначала делайте это просто. Небольшие проекты и быстрые успехи могут быть основаны на них, и они с меньшей вероятностью увязнут вас в, казалось бы, незавершенном проекте.

«Построение более сложных механических и, возможно, электрических систем. Ошибок нет; есть просто неудачные прототипы, которые необходимо изучить и улучшить в следующей версии. Я никогда не выпускал камеру без по крайней мере семи визуально идентичных камер, лежащих где-нибудь в ящике, от кирпичного до полуфункционального.Инженерное дело - это итеративный спорт. Это требует «неудач».

Следите за камерами CAMERADACTYL в Instagram на @cameradactyl.

«Большой тунец» Сэмюэля Трачселя

Большой тунец, любезно предоставлен Сэмюэлем Трачселем

«Мой интерес начался давным-давно с создания простых камер-обскур, что является очень хорошим началом», - говорит нам Самуэль Трачсел. «После создания действительно крошечных, а затем и немного больших, я начал делать много снимков на прямой позитивной бумаге.

Фотография большого тунца, любезно предоставлена ​​Сэмюэлем Трачселем

«Прямые позитивные изображения на бумаге прямо из камеры создают очень крутые ощущения; все они уникальны и никогда не повторяются в точности. Именно тогда я в конце концов уступил желанию стать больше. После того, как я нашел на eBay объектив Lomo 600 за бесценок, мне пришлось что-то с ним делать. Никогда не создавая такой большой камеры, я просто начал строить, не зная точно, будет ли она работать и как.

Big Tuna, любезно предоставлено Сэмюэлем Трачселем

«Моей любимой камерой на сегодняшний день определенно будет мой Big Tuna.«Это такая странная, громоздкая и громоздкая камера, с которой действительно сложно работать, а на фотографиях такие сумасшедшие цвета. Я люблю это! Создавать цветные изображения 16 × 20 прямо из камеры - это слишком круто. Видеть цветную картинку при дневном свете - просто волшебство. Вы можете прочитать больше об этом здесь."

Фото большого тунца, любезно предоставлено Сэмюэлем Трачселем

Совет от профессионала: «Хорошо подумать об этих проектах, но не переусердствуйте. Даже если у вас нет никаких предварительных знаний о мастерстве фотоаппарата, вы отлично вписываетесь и абсолютно способны делать отличные фотоаппараты и снимать - просто сделайте это! »

Следуйте за Сэмюэлем Трачселем в Instagram на @trachselsam.

Камера "Quarantena" от Sandeha Lynch

Камера Quarantena, любезно предоставлена ​​Сандеха Линч

«Моей первой попыткой создания камеры-обскуры в 2003 году была простая деревянная рамка, на которую можно было снимать бумажные негативы», - вспоминает художник, скульптор и технический специалист Сандеха Линч. «Я снова добавил Polaroid, а затем начал модифицировать дешевые камеры среднего формата, постоянно настраиваясь, чтобы получить результат, которым я был доволен.

Камера «Quarantena», любезно предоставлена ​​Сандеха Линч

«К тому времени я уже не мог справиться со строительной ошибкой, поэтому мне пришлось опробовать и другие типы камер.Я был не одинок в этом погоне; другие фотографы щедро делились своими открытиями и опытом на форумах. В Интернете появлялось все больше информации о том, как делать отверстия и адаптировать другие камеры.

Это было семнадцать лет назад. «С тех пор я сделал камеры обзора от 3 ″ x3 ″ до 4 ″ x5 ″, наводки и снимки для 4 ″ x5 ″ и поток камер-обскур от 35 мм до 8 ″ x10 ″, - рассказывает Линч. «Некоторые из сборок оснащены линзами, в то время как большинство - это специализированные камеры-обскуры, самые последние из которых используют обратную сторону пленки 120/220.

«Мне очень интересно наблюдать, как сегодняшние производители проектируют новые камеры с использованием технологии 3D-печати, иногда адаптируя свои инженерные навыки к задаче, а иногда осваивая множество новых навыков, чтобы воплотить свои концепции в жизнь.

«Но я придерживаюсь олдскула и больше умею пользоваться простыми ручными инструментами по металлу и дереву. Я не умею пользоваться токарным станком, но хорошо владею напильником. Мне нравятся твёрдые породы дерева и латунь, и создание фотоаппарата таким образом отражает то, как были сделаны самые ранние фотоаппараты, часто самими ранними фотографами.

Камера Quarantena, любезно предоставлена ​​Sandeha Lynch

«Я думаю, что больше всего горжусь моей последней камерой-обскурой, хотя бы потому, что она вызвала наибольшее количество проблем, и у меня было достаточно опыта для их решения. Он называется Quarantena, и он настолько новый, что я почти не использовал его. Он имеет формат 6 × 8 и построен на вставке для рулонной пленки Fuji GX680 220. Я использовал вишневое дерево и клен и несколько металлических деталей. Я спроектировал и построил его в начале карантина COVID-19 (отсюда и название) и должен был протестировать его по мере постепенного улучшения условий.”

Фотография предоставлена ​​Sandeha Lynch Фотография предоставлена ​​Sandeha Lynch

Pro Совет: «Камера-обскура предлагает широчайший диапазон возможностей для творчества. Я видел, как некоторые из них сделаны из яичной скорлупы, овощей, выброшенной упаковки, Lego или даже из набора сломанных частей камеры. В конце концов, это всего лишь непроницаемое для света пустое пространство с восприимчивой поверхностью для фотоэмульсии на одном конце и отверстием на другом.

«Создание долговечной и многоразовой камеры требует тщательного планирования.При принятии решения о том, как подойти к новой камере, первым делом, вероятно, будут поверхность пленки и ее размеры. Лист (пленка, жестяная банка или стекло), мгновенная упаковка или рулонная пленка? Лучше всего с первого раза выбрать знакомый субстрат. Как только это будет принято, вы начинаете двигаться вперед ».

Следите за сообщениями Сандеи Линча в Instagram на @sandehalynch.

Керамические камеры Стива Ирвина

Керамический фотоаппарат, любезно предоставлен Стивом Ирвином

«Я занимаюсь гончаром более 50 лет и столько же увлекаюсь фотографией, - говорит художник из Онтарио Стив Ирвин. « В какой-то момент имело смысл творчески совместить эти две вещи, и камеры-обскуры были идеальным решением. Камера-обскура может быть практически любого размера и формы, и нет предела формам, которые можно сделать из глины. Возможности бесконечны.

«Наличие камеры, которой требуется темная комната для смены негатива после каждого изображения, означает, что я должен тщательно продумывать каждую фотографию. Вместо того, чтобы «щелкнуть-щелкнуть-щелкнуть» цифровой камерой, я могу часами готовиться к одному изображению, что заставляет меня иначе думать о процессе создания изображений.

Керамическая камера, любезно предоставлена ​​Стивом Ирвином

«Моей любимой керамической камерой до сих пор был большой цилиндр с крышкой и плоской передней частью. Точечное отверстие для металлического диска установлено в плоской передней части, а расстояние до изогнутой задней стенки, где удерживается негатив, составляет 10 см. Поскольку диаметр отверстия составляет около 0,3 мм, это дает эквивалентную диафрагму около f / 300, что является хорошим числом для достаточно резкого изображения. Я использую фотобумагу для негативов, нарезанную на кусочки 5 × 8 дюймов ».

Фотография сделана керамической камерой, любезно предоставлена ​​Стивом Ирвином.

Профессиональный совет: «Камеры-обскуры должны иметь абсолютно легкую, плотную конструкцию, сделанную из полностью непрозрачных материалов; На моем сайте есть раздел о том, как построить керамическую камеру.Выдержки обычно длинные; Например, негативы на моей фотобумаге часто требуют часа или больше для экспонирования, поэтому камера должна иметь возможность твердо сидеть после начала экспонирования. Поскольку выдержки длинные, выбирайте объекты, для изображения которых важен ход времени. Экспериментируйте и хорошо записывайте, что вы сделали ».

Следите за сообщениями Стива Ирвина в Instagram на @ steveirvine.clay.

Камеры для пивных банок Мэтта Бигвуда

Фотография, сделанная камерой-обскурой, любезно предоставлена ​​Мэттом Бигвудом

Мэтт Бигвуд начал создавать камеры с 1980-х годов, когда его дядя Брайан Кенди познакомил его с темными комнатами и камерами-обскурами.«Мы сделали камеру-обскуру из формы для печенья и сделали снимок в саду», - вспоминает он. «Когда я проявил лист бумаги, был момент изумления, когда я увидел изображение, появившееся в безопасном свете».

Став взрослым, он вернулся к камерам-обскурам - на этот раз с использованием пивных банок и шестимесячной выдержки. «Оборудование для этих камер было очень простым: пустая банка из-под пива со снятой крышкой и отверстием, проделанным иглой или булавкой, крышка для карточки для банки, удерживаемая клейкой лентой, и лист черного цвета размером 5 x 7 дюймов. белая фотобумага внутри », - говорит он.

Камеры-обскуры, любезно предоставлены Мэттом Бигвудом

«Я установил пять камер на разной высоте и в разных местах вокруг школьного здания, надеясь получить хорошую композицию со зданием, обрамленным солнечными лучами. Их крепили к заборам и фонарным столбам с помощью кабельных стяжек и ленты.

«Две камеры были повреждены, вероятно, из-за чрезмерного любопытства детей или попадания в них мяча. Одна банка была деформирована, и отверстие внутри было закрыто бумагой, поэтому изображения не было.Каждую или две недели я быстро осматривал другие камеры, чтобы убедиться, что они все еще на месте.

Камера-обскура, любезно предоставлена ​​Мэттом Бигвудом

«Чтобы сделать шестимесячную экспозицию, камера должна быть направлена ​​на юг, в сторону солнца. Композиция была обоснованной - она ​​должна быть обращена на юг, а дно банки слегка приподнято, чтобы на снимке было больше неба. Поскольку бумага была обернута вокруг внутренней части банки, это придает искаженную форму дуги движению солнца по небу.Несмотря на то, что камеры использовались в течение одного из самых влажных лет в Великобритании за многие годы, они все же записывали путь солнца по небу.

«Меня больше всего беспокоило то, что кто-то сочтет их мусором и выбросит их до того, как разоблачение закончится. К счастью, этого не произошло, вероятно, потому, что большинство из них находились на высоте более шести футов от земли и до них было трудно добраться.

Фотография камеры-обскуры, любезно предоставлена ​​Мэттом Бигвудом.

«Одна из интересных особенностей длинных выдержек заключалась в том, что за эти шесть месяцев перед камерами произошло так много всего.Дети играли перед ними на детской площадке, солнце вставало и садилось каждый день, а времена года менялись - и на снимке были зафиксированы только восходы и заходы солнца ».

Следите за Мэттом Бигвудом на Flickr.

Афганский фотоаппарат Антуана Лонкле

Фотоаппарат в афганском стиле , любезно предоставлен Антуан Лонкл

Малазийский кинооператор Антуан Лонкл первым начал исследовать конструкции фотоаппаратов для практических целей; он хотел камеру 8 × 10, но не хотел тратить целое состояние на ее покупку, поэтому сделал свой собственный. « Эта самодельная камера основана на стиле афганской камеры», - говорит он нам. «Это означает, что камера может как захватывать, так и проявлять бумажный негатив (или позитив), в результате чего получается отпечаток. У этой камеры довольно интересная история, и я призываю всех изучить ее.

«Несколько человек мне очень помогли во время исследования. Первый - Лукас Бирк; он отвечает за большую часть исследований афганских фотоаппаратов и за то, как они стали популярными за последние несколько лет.Без его работы его было бы не так просто построить. Другой - Джо Ван Клив на YouTube. У него довольно много видео на телекамеры с использованием прямой позитивной бумаги и тому подобного, к тому же он очень дружелюбный парень. Последний - Брендан Барри (на фото выше) - посмотрите на него! »

«Я хотел стать большим, поэтому я сконструировал свою камеру так, чтобы она могла снимать до 8 × 10 с удобным пространством для проявки и приличной способностью фокусировки с близкого расстояния. Изначально планировалось снимать только с помощью бумаги для прямого позитивного снимка, поскольку у меня не было возможности перевернуть негатив, как это делают традиционные афганские камеры.

«Обычно у этих фотоаппаратов есть рычаг, который удерживает негатив в таком положении, когда камера может повторно сфотографировать негатив, создавая позитивный отпечаток. В масштабе до размера 8 × 10 это была бы довольно большая рука, поэтому я решил не делать этого. Я все еще хотел иметь возможность создавать негативы, поэтому недавно добавил способ создания контактных отпечатков прямо в самой камере, и я очень доволен этим ».

Pro Совет: « Планируйте заранее. Проведите исследование, составьте планы, сделайте наброски, тесты и макеты.Сборки камеры могут быть настолько простыми или сложными, насколько вы хотите, поэтому найдите то, что соответствует вашим потребностям и уровню навыков. Когда дело дошло до работы с деревом, у меня было мало навыков, поэтому я выбрал простую коробчатую камеру и обратился за помощью к дедушке для сборки.

«Кроме того, я придерживался очень экономного отношения к сборке. Очень легко попасть в дыру от дорогих линз и оборудования, и это нормально, если это то, что вам нужно. Только не думайте, что вам понадобится объектив от petzval за 2000 долларов, чтобы сделать хорошую камеру.Точечные отверстия и пластиковые линзы могут дать фантастические результаты.

«Я всегда рад поболтать с другими фанатами камеры, поэтому, если у кого-то есть вопросы по этому поводу, не стесняйтесь обращаться ко мне! Я сделал пару видеороликов на своем канале YouTube, а также сделал большую запись о процессе сборки и некоторых деталях на моем веб-сайте. Я довольно часто делюсь своим опытом работы с камерой в моем Instagram ».

Следуйте за Антуаном Лонкл в Instagram на @ loncle.bonkle.

Блок-камера Николь Смолл с несколькими отверстиями

Портрет, сделанный с помощью камеры с несколькими отверстиями, любезно предоставлен Николь Смолл.

«Мое путешествие в мир создания самодельных камер началось в 2017 году», - вспоминает художница и фотограф из Монреаля Николь Смолл.«Первая попытка была сделана исключительно из любопытства после того, как я купил корпусную камеру для фотографии с отверстиями размером 4 × 5.

«Я хотел создать что-то другое, поэтому я пошел в местный долларовый магазин, купил круглую подарочную коробку и создал из нее камеру-обскуру». Это было ее первым. После этого она приступила к созданию камерной камеры 5 × 7, а затем еще одной.

Портрет, сделанный камерой 5 × 7, любезно предоставлен Николь Смолл.

«Я хотел создать что-то уникальное с помощью широкоугольной прямоугольной камеры 5 × 7, поэтому я специально прикрепил крошечное отверстие меньшего размера, чем нужно, что привело к изображениям с особенный вид и сильная виньетка.Затем последовали другие, и она использует их по сей день - каждый для своей цели.

«Моя первая камера 5 × 7 отлично подходит для портретов, не имеет видимых искажений, и моя сборка 8 × 10 тоже», - говорит она нам. «Мне также нравится моя камера с множеством отверстий, созданная ко Всемирному дню обскуры 2020 года, которая дает все, чего не могут сделать другие сборки».

Ящичная камера с несколькими отверстиями, любезно предоставлена ​​Николь Смолл. Камера с несколькими отверстиями в корпусе, любезно предоставлена ​​Николь Смолл.

Хотя есть некоторые вещи, которые она изменила, камера с несколькими отверстиями в корпусе до сих пор входит в число ее любимых.«Корпус камеры-бокса сделан из черного пенопласта», - поясняет она. «Я использовал банку из-под соды, чтобы сделать основу для точечных отверстий, которые я вырезал как один большой кусок, чтобы закрыть область точечных отверстий. Для проколов я использовала швейную иглу. Я старался не заходить дальше острия иглы с каждым отверстием, чтобы убедиться, что отверстия были примерно одинакового размера. Отверстия были направлены для равномерного разделения и размещения с помощью лотка для кубиков льда.

Портрет с помощью прямоугольной камеры с несколькими отверстиями, любезно предоставлено Николь Смолл.

«У меня есть черная заслонка, которая закрывает всю переднюю часть прямоугольной камеры и снимается непосредственно перед экспонированием с выбранными отверстиями, которые закрываются черной лентой, когда они не используются. , непокрытый.Две полоски на липучке используются для удержания держателя пленки 4 × 5 на месте, а изоляционная лента из пеноматериала помещается по краям задней части камеры с коробкой, чтобы обеспечить размещение держателя пленки так, чтобы оно совпадало с центром коробки и Помогите убедиться, что свет не попадет в камеру с обеих сторон.

«Корпусная камера идеально подходит для съемки автопортретов на расстоянии вытянутой руки, что сводит к минимуму искажения и позволяет легко снимать и заменять черную заслонку на корпусной камере с минимальным самовмещением.Я выбрал круглые валы вместо типичного квадрата, чтобы сделать его другим, и мне также было любопытно, как это получится. Я также пробовал удлинить круглые валы черной плотной бумагой. Выдержка для каждого отверстия составляет примерно 1 минуту 30 секунд при студийном освещении ».

Pro Tip: «Если вы думаете о создании камеры, просто сделайте это. Гарантирую, вы не пожалеете об этом, но будьте осторожны: вы можете стать зависимыми! Есть много ресурсов, которые могут помочь на YouTube, форумах по фотографии и даже в Instagram, но еще лучше просто обратиться и спросить кого-нибудь, у кого есть опыт в создании камер.

Объектив своими руками в домашних условиях: Тилт-объектив своими руками

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Пролистать наверх
