Что такое тилт-шифт объектив | Как и зачем использовать объектив со сдвигом наклона?

Использование тилт-шифт объективов – это тенденция, которая позволяет создавать убедительные изображения. Эта практика применяется в архитектурной, интерьерной, портретной и макросъемке.

В этой статье мы расскажем, что такое тилт-шифт объективы и как их использовать.

Что такое тилт-шифт объектив?

В объективе с наклоном и сдвигом оптические элементы внутри могут наклоняться и сдвигаться. Новые объективы также вращаются, что позволяет объективу охватывать более широкую область.

Несмотря на отсутствие встроенной стабилизации и автофокуса, эти объективы относятся к специализированному фотооборудованию. Поэтому тилт-шифт объективы имеют сложную конструкцию и стоят довольно дорого.

Основная цель тилт-шифт объектива – достижение равномерной параллельности и большей глубины резкости.

Фотограф наклоняется и смещается в разные стороны, чтобы преодолеть трудности контроля перспективы.

Что такое наклон?

Функция наклона использует принцип шимфлюга. Это когда плоскость объектива и плоскость изображения/сенсора не параллельны. Это изменяет плоскость острого фокуса.

В обычном объективе фокальная плоскость и плоскости матрицы параллельны. Наклоняя объектив влево или вправо, вы изменяете способ взаимодействия этих двух плоскостей.

Плоскость фокуса проходит вертикально через весь кадр. Таким образом, в фокусе может оказаться все от передней до задней части кадра.

Это также верно при использовании широкой апертуры, когда области слева и справа будут выпадать из фокуса.

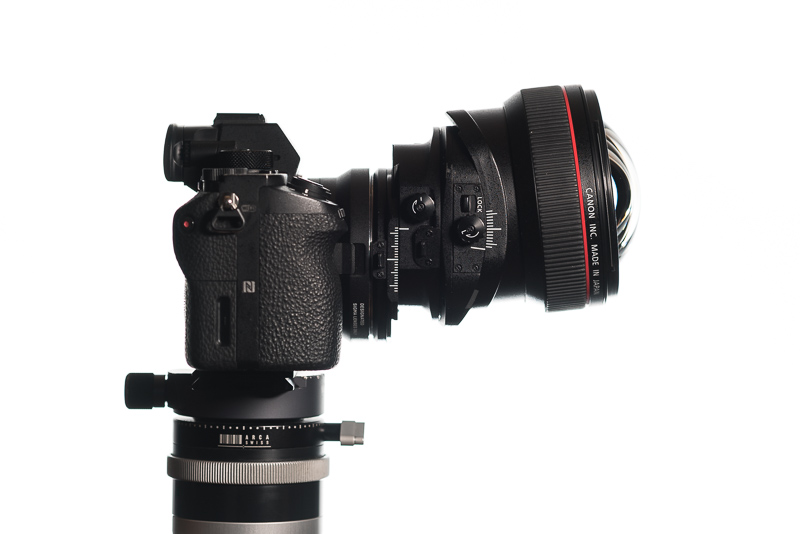

Что такое сдвиг?

Функция сдвига позволяет оптике объектива смещаться относительно датчика изображения. Проекция этих объективов создает гораздо большие круги изображения, чем обычный объектив.

Например, объектив Canon TS-E 24 f/3.5 Tilt-Shift обеспечивает круг изображения 67,2 мм. Это намного больше, чем стандартный круг изображения объективов EF 43,2 мм.

Например, эта функция позволяет фотографировать архитектуру без сходящихся вертикалей. Для этого камера должна быть установлена ровно и направлена прямо на здание. Затем объектив смещается вверх, чтобы охватить самую верхнюю часть здания.

Как пользоваться объективом с наклоном?

Все объективы Tilt-Shift имеют ручную фокусировку.

Вы также можете использовать его без тилт-шифт функции. Это поможет свести к минимуму ваше снаряжение.

Преимущество этих объективов в том, что вы можете видеть изменения в объективе при наклоне или сдвиге. Наклонно-сдвиговой объектив будет двигаться, показывая вам эффекты в игре.

Как использовать Shift

Слева и справа от объектива с наклонным сдвигом расположены две регулируемые винтовые ручки. Они позволяют смещать объектив в любом направлении.

Сдвигая объектив влево, вы размещаете фокусную линию справа. Теперь эта область находится ближе всего к плоскости датчика.

Когда вы помещаете фокусную линию справа, все слева оказывается не в фокусе.

Обратное тоже верно. Сдвигая объектив вправо, вы помещаете фокальную область в левую часть кадра.

С помощью сдвига в вашем распоряжении до 12 мм. Вы можете получить значительную глубину резкости при широкой диафрагме, например, f/3,5.

Как использовать наклон

Для наклона объектива используйте две винтовые ручки, расположенные сверху и снизу объектива. Наклон объектива создает в кадре впечатление, что камера находится намного выше.

Для коррекции сходящихся вертикалей при съемке снизу сооружения необходимо наклонить объектив вверх. Если вы снимаете сверху вниз, вам нужно наклонить объектив вниз.

Каковы другие способы использования Tilt-Shift?

Поскольку функции наклона и сдвига независимы друг от друга, каждая из них может поворачиваться на 90 градусов. Это означает, что вместо использования сдвига для получения фокальной области слева или справа, вы можете разместить их сверху или снизу.

Также это относится и к наклону, позволяя использовать его вбок, а не сверху вниз. Они обычно используются при изменении ориентации камеры с альбомной на портретную.

Когда использовать объектив с наклоном?

При использовании стандартного объектива фокальная плоскость и глубина резкости зависят от расстояния. Где бы вы ни разместили фокус, на изображении будет линия, где все находится в фокусе. Это работает только на расстоянии и зависит от диафрагмы.

С помощью объектива с тилт-шифтом можно получить фокусное расстояние на разных расстояниях без размытия других частей сцены. Этот эффект отлично подходит для портретов.

Создание невозможных углов камеры

Одна из лучших вещей, связанных со сдвигом, заключается в том, что он позволяет иначе невозможные углы камеры.

Например, фотографирование в зеркало без отражения камеры возможно.

Создание панорамных изображений

Еще одной особенностью объектива с наклоном является создание панорамных изображений. Оставив камеру неподвижной, вы снимаете кадр с левым сдвигом, центральным, а затем с правым сдвигом.

Это позволяет избежать ошибки параллакса, а также легко панорамный шов во время пост-продакшна.

Наши рекомендации по тилт-шифт объективам

Здесь представлены наши подборки лучших тилт-шифт объективов.

  • Canon TS-E 24mm f/3.5L IIl
  • Nikon PC-E FX Micro NIKKOR 45mm f/2.8D ED
  • Samyang 24 mm F3.5 для Sony

Заключение

Наклонно-сдвиговый объектив – полезный инструмент фотографии для различных целей. Он помогает фотографировать параллельные линии и придает вашим фотографиям творческий вид.

Вы можете использовать объектив со сдвигом титров во многих ситуациях, включая создание невозможных углов камеры.

Вам также может быть интересно

Туристическая фотография

15 распространенных ошибок при фотографировании в путешествиях и как их избежать

Путешественная фотография способна вдохновить человека на посещение того или иного места. Или она может рассказать историю, для описания которой потребовались бы сотни слов. Но сделать

Читать статью »

Аэро- и дрон-фотосъемка

11 советов для потрясающей пейзажной фотографии с дрона

Как фотограф путешествий и пейзажей, дроны вызывают у меня восхищение. Впервые увидев снимки, которые могут делать небольшие потребительские дроны, я понял, что должен иметь такой

Читать статью »

За что я люблю тилт шифт объектив.

17.10.2019 17:44

Тилт-шифт Canon TS-E 45mm f/2.8 у меня уже 5 лет.



За это время я успела попробовать, наиграться и продать уйму других объективов, но он остался, несмотря на специфичность.



Это самый незаменимый для меня объектив для путешествий — иногда беру только его, но чаще в связке с Canon 35mm f/1.4.



Они уравновешивают друг друга — у одного творческая картинка, с которой хорошо бы не переборщить, у другого универсальное фокусное, но скучноватая для меня картинка.



Если беру один тилт-шифт, то не все кадры снимаю с творческим размытием — он это позволяет .



Тилт-шифт я люблю использовать в городе и для пейзажа, для портретов у меня он не прижился.

Или я его ещё не раскрыла в этом амплуа?



В объективе главное — понять принцип создания зоны глубины резкости, дальше дело творчества.



Объектив называется tilt-shift от английского “tilt” — наклон и “shift” — смещение. Первоначально предназначался для съёмки архитектуры, мелкой предметки — чтобы убрать перспективные искажения и сместить зону резкости.



С помощью разных регуляторов можно как совмещать наклон и смещение, так и использовать их раздельно (наклон без смещения или наоборот). Мне потребовалось много времени, чтобы понять принцип + осознать, что при некоторых смещениях и наклонах картинка резко засвечивается из-за большого количества попадающего на матрицу света.



У объектива нет автофокуса из-за специфичной конструкции, но меня это нисколько не печалит (из 8 моих объективов автофокус только у 2).



Я не люблю, когда зоны нерезкости плющат картинку с правого и левого боков, поэтому такой вариант не выбираю чаще всего.



Больше всего люблю снимать на него в режимное время — в сочетании с контровым светом он чудесен, картинка получается воздушная и переполненная светом.



Этим летом я хотела продать свой тилт-шифт и купить аналогичный с более широким фокусным (кажется, 24mm), но увидела подскочившие до небес цены на них и раздумала.



А у вас есть тилт-шифт? Что на него снимаете: пейзажи, портреты, природу?



Еще приглашаю вас на свой большой АВТОРСКИЙ КУРС ПО ФОТОГРАФИИ, где я делюсь всеми секретами своего мастерства, которые кропотливо собираю вот уже почти 10 лет! Кроме того, рекомендую посмотреть вебинар про идеальный цвет без фотошопа и узнать все об объективах Гелиос от А до Я. ⠀


Поделиться ссылкой на этот пост:

Читайте также:

  • Список моей техники.

  • Реальность глазами фотографа

  • Три ракурса для идеальных фуд-фото.


Электронное управление для объективов с наклоном и сдвигом

Компания Canon опубликовала патент, демонстрирующий новую технологию объективов со сдвигом и наклоном. В нашей дорожной карте объективов RF уже довольно давно есть как Canon TS-R 14mm f/4L, так и Canon TS-R 24mm f/3.5L. Ходят слухи, что это будут объективы с автофокусом и сдвигом наклона.

В этом патенте обсуждается электронное управление функцией наклона объектива с наклоном и сдвигом.

Если Canon реализует и автофокусировку, и электронное управление в своих новых объективах с наклоном и сдвигом с байонетом RF, это будет настоящая революция.

Патент Canon

ПРОБЛЕМА, НУЖНО РЕШИТЬ:

Чтобы пользователь мог интуитивно и быстро выполнять операции при съемке с наклоном.

ФОН

  • Наклоняя или сдвигая объектив относительно поверхности захвата изображения, можно получить эффект наклона, такой как наклон поверхности объекта в фокусе относительно поверхности захвата изображения. Патентный документ 1 имеет два рабочих кольца на внешней периферии корпуса объектива, и ориентация (положение вращения) оси наклона объектива в корпусе объектива вокруг оптической оси может быть изменена путем вращения первого рабочего кольца. Раскрыто линзовое устройство, допускающее изменение направления наклона вокруг оси наклона линзы посредством вращения второго рабочего кольца.
  • Однако в устройстве объектива, раскрытом в Патентном документе 1, поскольку направление вращения второго кольца управления не совпадает с направлением наклона фактического объектива, пользователь интуитивно управляет вторым кольцом управления.
    Может быть невозможно.
  • Кроме того, поскольку ориентация оси наклона изменяется из-за вращения первого рабочего кольца, пользователь подтверждает ориентацию, визуально наблюдая за первым рабочим кольцом, прежде чем управлять вторым рабочим кольцом. Нужно сохранить. Кроме того, при регулировке направления оси наклона для наклона объектива пользователю необходимо переместить свою руку с первого кольца управления на второе кольцо управления. По этим причинам пользователю трудно действовать быстро.
  • Настоящее изобретение обеспечивает линзовое устройство, которое позволяет пользователю интуитивно и быстро выполнять операцию наклонной фотографии.
  • Привод 41 закреплен в положении на внешней периферии направляющего цилиндра 31 в положении, ортогональном оси β наклона от оптической оси α. Привод 41 представляет собой двигатель (привод), имеющий ходовой винт 411, который вращается вокруг оси, параллельной оптической оси α, и создает движущую силу, которая наклоняет удерживающую раму 22.
     Направляющий цилиндр 31 удерживается неподвижным цилиндром 51. с возможностью вращения вокруг оптической оси α посредством байонетного соединения.

Перейти к обсуждению…

EOS R3 EOS R5 патент TS-R 14 f/4L TS-R 24 f/3,5L

Поделиться. Фейсбук Твиттер Пинтерест LinkedIn Тамблер Электронное письмо

Предыдущая статьяCanon прекратила выпуск Canon EOS M6 Mark II

Next Article Предложение дня: Rokinon EF 14mm F2.8 AF 449 долларов США (799 долларов США)

Объективы с наклоном и сдвигом: как улучшить вашу недвижимость и архитектурную фотографию

Я собираюсь поделиться своим секретом точной, профессионально выглядящей фотографии недвижимости и архитектуры: объективы с наклоном и сдвигом!

Объективы этого типа поначалу могут показаться пугающими, поскольку в них больше движущихся частей, чем в обычных объективах. Он буквально наклоняется и сдвигается! Но в разобранном виде они не слишком сложны и могут создавать действительно интересные творческие эффекты в камере. Хотя есть способы создать эти эффекты в постобработке — даже в Instagram есть фильтр сдвига наклона — создание их в камере может сэкономить время и повысить точность конечного изображения.



Прежде всего, что такое объектив с наклоном и сдвигом и как он работает?

В объективе обычной камеры объектив параллелен датчику изображения, и они находятся в фиксированном положении. Но объектив с наклоном и сдвигом позволяет фотографу перемещать объектив относительно сенсора камеры, изменяя плоскость фокусировки и перспективу. Это разбивается на два движения: наклон и смещение (отсюда и название!). Используя эти два движения, вы можете контролировать ориентацию, положение и угол, под которым изображение попадает на сенсор.

Наклон означает наклон объектива таким образом, чтобы плоскость фокусировки не была параллельна датчику. Наклон позволяет фотографу точно настроить глубину резкости, регулируя плоскость фокусировки. Это означает, что в то время как обычный объектив может фокусироваться только на объектах, находящихся на одинаковом расстоянии от камеры, объектив с наклоном и сдвигом может фокусироваться на нескольких объектах, находящихся на разных расстояниях от объектива.

Сдвиг означает небольшое перемещение объектива вверх и вниз или влево и вправо. Это контролирует перспективу объекта, который вы снимаете, и может выпрямлять сходящиеся линии.



Итак, когда фотографу следует использовать объектив с наклоном и сдвигом?
  1. Креативные эффекты:

Объективы с наклоном и сдвигом позволяют создавать забавные творческие эффекты. Одним из наиболее распространенных способов изменения плоскости фокусировки является создание миниатюрного изображения, также известного как эффект крошечного городка. В следующем примере, снятом в Чинкве-Терре, Италия, плоскость фокуса является диагональной, в результате чего здания, находящиеся на одинаковом расстоянии от камеры, оказываются как в фокусе, так и вне фокуса. Это создает иллюзию того, что городок миниатюрный!

Обычный объектив:



Объектив с наклоном и сдвигом:



Объективы с наклоном и сдвигом также можно использовать для фото- или видеосъемки вашего отражения в зеркале, не позволяя камере попасть в кадр. Они также очень эффективны при съемке панорам, так как сдвиг вызывает очень мало (если вообще) искажений.

  1. Фотография недвижимости

Несмотря на то, что есть несколько забавных и творческих способов применения этой техники, наиболее практичным применением объективов с наклоном и сдвигом является съемка недвижимости или архитектуры. Цель этого типа фотографии — сделать фотографию максимально похожей на реальную жизнь. Но при съемке здания вы почти всегда снимаете снизу, из-за чего возникают искажения. При съемке обычным или широкоугольным объективом это искажение приводит к тому, что вертикальные линии сходятся в форме пирамиды. Объектив с наклоном и смещением исправляет это и позволяет снимать здания, сохраняя линии полностью вертикальными. Вместо того, чтобы направлять объектив вверх под углом, фотограф может направить его прямо вперед и сдвиньте линзу вверх, сохраняя точную перспективу.

Как вы можете видеть в примере ниже, обычная линза заставляет линии зданий сходиться. При использовании объектива с наклоном и сдвигом все линии остаются идеально вертикальными.

Обычный объектив:

Объектив с наклоном и сдвигом:



При съемке внутри помещения это искажение становится еще более очевидным. Самый популярный способ запечатлеть интерьер любого здания — использовать широкоугольный объектив, потому что вы можете захватить больше комнаты на одном снимке, и комната кажется больше. Но, как видно из следующего примера, предметы в комнате могут выглядеть очень вытянутыми и непропорциональными. Крайний стол справа кажется намного больше, чем он есть на самом деле — он должен быть такой же высоты, как диван, — а вертикальные линии сходятся в перевернутую пирамиду.





Как фотограф недвижимости, ваши клиенты будут недовольны, если фотографии не будут точно отражать объявление в реальной жизни. Цель состоит в том, чтобы представить его как можно лучше, но не приукрашивать правду.



Стоит ли покупать объектив с наклоном и сдвигом?

Единственным недостатком объективов с наклоном и сдвигом является цена. К сожалению, они могут быть довольно дорогими, поэтому они не являются основным объективом для большинства фотографов. Canon, Rokinon, Nikon, Samyang и другие производят объективы с наклоном и сдвигом по цене от 9 долларов.00-3000 долларов. Если вы не снимаете недвижимость или архитектуру регулярно, возможно, не стоит вкладывать столько денег в один из этих объективов. Но часто вы можете найти подержанные на eBay или Craigslist по гораздо более доступной цене. Или, если вам нужен только один для конкретной съемки, их также можно арендовать у других поставщиков.



Если вы готовы вложить немного денег и немного времени, чтобы узнать, как они работают, объективы с наклоном и сдвигом поднимут вашу фотографию на новый уровень. Используя эти методы с объективами с наклоном и сдвигом, вы сможете делать фотографии недвижимости и архитектуры, превосходящие конкурентов. Ваши клиенты могут не знать вашего секрета, но они заметят, что ваши фотографии выглядят намного точнее и реалистичнее, чем фотографии других фотографов!





Узнать больше

Если вы хотите узнать больше о преимуществах аэрофотосъемки с дронов в сфере недвижимости, мы будем рады услышать от вас.
